ЖК-монитор Acer
Руководство Пользователя
Copyright © 2016. Acer Incorporated.
Все права сохранены.
Руководство пользователя ЖК-монитора Acer
Первый выпуск: 07/2016
Информация в настоящем издании может периодически меняться, никакого обязательства
уведомить кого бы то ни было о таких изменениях никто не несет. Такие изменения будут
включены в новые издания настоящего руководства или дополнительную документацию и
публикации. Эта компания не делает никаких заявлений и не дает никаких гарантий, в явном
или косвенном виде, в о
отказывается от любых обязательных гарантий в отношении годности для продажи или
пригодности для конкретных целей.
Запишите номер модели, серийный номер, дату покупки и информацию о месте покупки
внизу листа. Серийный номер и номер модели указаны на этикетке, прикрепленной к
компьютеру. В переписке относительно Вашего ус
серийный номер, номер модели и информацию о покупке.
Без предварительного письменного разрешения компании Acer Incorporated запрещается
воспроизведение какой-либо части данной публикации, ее хранение в информационнопоисковой системе или передача в любой форме или любым способом - электронным,
механическим, путем фотокопирования, записи или каким-либо другим способом.
тношении содержания настоящего руководства, а именно
тройства Вам необходимо указывать
Руководство пользователя ЖК-монитора Acer
Номер модели: __________________________
ийный номер: ________________________
Сер
Дата покупки: ___________________________
Место покупки: __________________________
Acer и Acer logo являются зарегистрированными торговыми марками Acer Incorporated.
Названия продукции других компаний или их торговые марки использованы здесь только для
идентификации, и принадлежат владеющим ими компаниям.
Информация для вашей
безопасности и удобства работы
Правила техники безопасности
Внимательно прочтите настоящие инструкции. Сохраните этот документ для
наведения справок в будущем. Соблюдайте все инструкции и предупреждения,
нанесенные на корпус данного изделия.
Особые замечания в отношении ЖКмониторов
Следующие признаки являются нормальными для ЖК-монитора и не
свидетельствуют о неисправности.
• Из-за характера люминесцентного излучения экран может мигать в начале
работы с монитором. Чтобы мигание исчезло, выключите сетевой
переключатель, а затем включите его вновь.
• На экране возможна заметная неоднородность яркости, это зависит от
заданных свойств экрана рабочего стола.
•
Не менее 99,99 % пикселей жидкокристаллического экрана являются
работоспособными. Дефекты изображения, такие как пропущенный
пиксель или непрерывно светящийся пиксель, составляют не более 0,01 %.
• Из-за физических особенностей ЖК-экрана после смены изображения
может сохраняться остаточное изображение предыдущего экрана, если
оно оставалось на экране несколько часов подряд. В этом случае
нормальная работа экрана медленно восстановится при смене
изображений или после отключения питания на несколько часов.
iii
Чистка монитора
При чистке монитора строго соблюдайте следующие указания:
• Перед каждой очисткой выньте сетевой шнур из розетки.
• Протирайте экран и корпус мягкой тканью.
iv
Возможность доступа
Доступ к розетке электропитания, в которую вставляется шнур питания, не
должен быть затруднен, эта розетка должна находиться максимально близко к
пользователю оборудования. Если необходимо отключить электропитание от
оборудования, убедитесь,что шнур питания отсоединен от сетевой розетки.
Безопасное прослушивание
Чтобы не повредить слух, соблюдайте следующие указания.
• Постепенно увеличивайте уровень громкости, пока уровень звука не
станет комфортным, а звук четким и без искажений.
• После установки уровня громкости не увеличивайте его.
• Ограничьте время, проводимое за прослушиванием музыки с высоким
уровнем громкости.
• Не устанавливайте высокий уровень громкости для заглушения шума.
• Уменьшите уровень громкости, если не удается услышать людей,
разговаривающих рядом с вами.
Внимание!
• Не эксплуатируйте это изделие рядом с водой.
• Не ставьте это изделие на неустойчивую тележку, подставку или стол.
Падение изделия может привести к его серьезным повреждениям.
• Для вентиляции предусмотрены специальные пазы и отверстия, которые
обеспечивают надежную работу изделия и защищают его от перегрева.
Эти отверстия не должны загораживаться или закрываться. Ни в коем
случае нельзя загораживать эти отверстия, кладя изделие на кровать,
диван, ковер или тому подобные поверхности. Нельзя размещать данное
изделие вблизи батареи отопления или нагревательных приборов или над
ними, а также встраивать в шкафы, если в них не обеспечивается
надлежащая вентиляция.
• Нельзя проталкивать никакие предметы внутрь изделия через отверстия в
его корпусе, так как они могут коснуться точек с опасным
электронапряжением или вызвать короткое замыкание компонентов, что,
в свою очередь, может привести к возгоранию или поражению
электрическим током. Нельзя проливать никакие жидкости на изделие или
внутрь его.
• Во избежание повреждения внутренних деталей и предотвращения утечки
электролита из аккумулятора не устанавливайте устройство на
вибрирующей поверхности.
• Никогда не используйте изделие на спортивных тренажерах или на
вибрирующей поверхности во избежание случайного короткого замыкания
или повреждения внутренних компонентов.
• Адаптер предназначен только для этого монитора и не должен
использоваться в других целях.
Ваше устройство использует один из следующих блоков питания:
•
Производитель: Delta Electronics Inc., модель: ADP-120RH D
Производитель: Chicony Electronics Co., модель: A15-120P1A
Электропитание
• Электропитание данного изделия должно соответствовать параметрам,
обозначенным на этикетке на его корпусе. Если параметры напряжения
питания вызывают у вас сомнения, то обратитесь к продавцу или в
местную электрокомпанию.
• Не пережимайте шнур электропитания посторонними предметами. Не
размещайте данное изделие в месте, где на шнур питания могут
наступить.
• При использовании удлинительного шнура питания убедитесь, что
суммарная сила тока оборудования, подключенного через удлинительный
шнур питания, не превышает допустимую силу тока, на которую рассчитан
удлинительный шнур питания. Кроме того, проверьте, чтобы сумма
номиналов всех устройств, подключенных к розетке электропитания, не
превышала номинал предохранителя.
• Чтобы не превысить допустимую нагрузку на розетки сетевого
электропитания, разветвители или штепсельные колодки, не подключайте
к ним слишком много устройств. Общая нагрузка системы не должна
превышать 80% номинала параллельной цепи. При использовании
разветвителя питания (удлинителя) нагрузка не должна превышать 80%
его номинала.
• У этого устройства шнур питания имеет трехконтактную вилку с
заземлением. Эту вилку можно подключать только к заземленным
электророзеткам. Прежде чем вставлять вилку шнура питания в
электророзетку, убедитесь, что электророзетка заземлена надлежащим
образом. Не вставляйте вилку в незаземленную электророзетку.
Обратитесь за справкой к квалифицированному электрику.
v
Внимание! Заземляющий контакт служит для безопасности.
Использование электророзетки, не заземленной надлежащим
образом, может привести к поражению электрическим током
и/или к травме.
Примечание: Заземляющий контакт также обеспечивает
хорошую защиту от непредвиденных помех от других
электрических устройств, используемых по соседству, которые
могут мешать работе этого устройства.
• Используйте устройство только со шнуром электропитания, входящим в
комплект поставки. При замене шнура электропитания убедитесь, что
новый шнур соответствует следующим параметрам: отсоединяемый,
сертифицированный UL/CSA, тип SPT-2, выдерживает минимум 7 A 125 В,
соответствует VDE или аналог., макс. длина 4,6 м (15 футов ).
vi
Техническое обслуживание изделия
Не пытайтесь проводить обслуживание изделия самостоятельно, так как
открытие или снятие кожуха может подвергнуть вас опасности прикосновения к
точкам с опасным для жизни напряжением или иным рискам. Все виды
технического обслуживания должны проводить квалифицированные
специалисты сервисного центра.
Отключите изделие от розетки электропитания и обратитесь к специалисту по
техническому обслуживанию, когда:
• шнур питания поврежден, обрезан или изношен
• Внутрь изделия попала жидкость
• Изделие попало под дождь или в воду
• Изделие упало или поврежден его корпус
• В работе изделия произошли явные отклонения от нормы,
свидетельствующие о необходимости технического обслуживания
• Изделие не работает нормально при выполнении инструкций по
эксплуатации
Примечание: Для регулировки пользуйтесь только теми
органами управления, регулировка которых предусмотрена
инструкциями по эксплуатации, так как неправильное
использование других органов управления может привести к
повреждению изделия и, скорее всего, потребует от специалистов
сервисного центра больших усилий для восстановления
нормальных рабочих параметров изделия.
Потенциально взрывоопасные среды
Выключайте устройство в местах с повышенной взрывоопасностью и следуйте
всем инструкциям и указаниям на знаках. В число потенциально
взрывоопасных сред входят места, где обычно рекомендуют выключать
двигатель автомобиля. Возникновение искр в таких средах может привести к
взрыву или пожару и, в результате, к телесным повреждениям или даже
смерти. Выключайте устройство на пу
обслуживания. Ознакомьтесь с ограничениями на использование
радиооборудования в местах хранения и распределения топлива, химических
заводах или местах, где ведутся взрывные работы. Взрывоопасные места
обычно (но не обязательно) отмечены специальными знаками. В их число
входят нижние палубы кораблей, пункты перекачки или хранения химических
веществ, автомобили на с
воздух в которых содержит химические вещества, частицы пыли или
металлическую пудры.
жиженном газе (пропан, бутан и пр
нктах заправки топливом и
на станциях
.), а также места,
Дополнительные сведения по безопасности
В вашем устройстве и принадлежностях к нему могут находиться мелкие
детали. Держите их в недоступности от маленьких детей.
Сведения об утилизации ИТ-оборудования
Компания Acer поддерживает усилия по защите окружающей среды путем
утилизации и вторичной переработки отслужившего оборудования, и эти
усилия являются одним из основных приоритетов компании по минимизации
ущерба окружающей среде.
Компания Acer осознает влияние своего бизнеса на окружающую среду и
стремится выработать и применять передовые способы производства,
сводящие к минимуму воздействие ее продукции на окр
Дополнительны
http://www.acer-group.com/public/Sustainability/
Сведения о
веб-сайте www.acer-group.com
е сведения и рекомендации по утилизации см. на веб-сайте:
возможностях и преимуществах устройств компании Acer см. на
.
ужающую среду.
Инструкции по утилизации
Не выбрасывайте данное электронное устройство в мусор.
Чтобы сократить до минимума загрязнение окружающей среды и
обеспечить ее максимальную защиту, пожалуйста, сдавайте его на
переработку. Дополнительные сведения о правилах утилизации
отслужившего электротехнического и электронного оборудования
(Waste from Electrical and Electronics Equipment, WEEE) можно
узнать на веб-странице
http://www.acer-group.com/public/Sustainability/
vii
Заявление о пикселах
жидкокристаллического экрана
ЖК-экран изготовлен с использованием высокопрецизионных
производственных технологий. Те м не менее, некоторые пикселы могут время
от времени выпадать или отображаться в виде черных или красных точек.
Это не влияет на записанное изображение и не является дефектом.
viii
В данном устройстве реализованы следующие функции управления питанием:
• Перевод дисплея в режим "Сон" через 15 минут бездействия
пользователя.
• Перевод дисплея в режим "Сон" через 30 минут бездействия
пользователя.
• Вывод компьютера из режима "Сон" по нажатию кнопки питания.
Сведения и советы для удобства работы
Иногда пользователи, проводящие много времени за компьютером, жалуются
на чрезмерное напряжение глаз и головную боль. Пользователи также часто
рискуют получить физическую травму, если будут много часов подряд сидеть
за компьютером. Продолжительное время работы, неудобная поза,
неправильная организации рабочего места, стресс, неподходящие условия
работы, состояние личного здоровья и другие факторы значительно
увеличивают ри
еправильная работа за компьютером может привести к появлению запястного
Н
сухожильного синдрома, тендиниту, воспалению сухожилий и синовиальной
сумки или других скелетно-мышечных заболеваний. В кистях рук, запястьях,
плечах, предплечьях, шее или спине могут появиться следующие симптомы:
• онемение, жжение или покалывание
• ломота, болезненное ощущение или слабость
• боль, опухоль или пульсация
• оцепенелость или напряжение
• сухость или слабость
При наличии таких симптомов, повторяющихся или постоянных ощущениях
дискомфорта и/или болезненных ощущениях при работе за компьютером
немедленно обратитесь за консультацией к врачу и сообщите об этом в отдел
техники безопасности и охраны здоровья вашей компании.
В следующем разделе приводятся советы, как сделать работу за компьютером
более удобной.
ск получения физической травмы.
Поиск удобного рабочего положения
Найдите для себя максимально удобное положение за компьютером, меняя
угол обзора монитора, используя подставку для ног или регулируя высоту
кресла. Воспользуйтесь следующими советами:
• не сидите подолгу в одной позе
• не склоняйтесь низко и не откидывайтесь далеко на спинку кресла
• периодически вставайте и прохаживайтесь, чтобы снять напряжение в
мускулах ног
Забота о зрении
Если подолгу смотреть на монитор, носить неправильно подобранные очки или
контактные линзы, использовать яркий свет или работать за столом с
блестяще й поверхностью, плохо отрегулировать резкость экрана, использовать
мелкий шрифт или малоконтрастный дисплей, то глаза будут сильно уставать.
В следующих разделах приводятся советы, как уменьшить чрезмерное
напряжение глаз.
Глаза
• Давайте глазам частый отдых.
• Периодически отводите глаза от монитора и смотрите на какой-нибудь
удаленный предмет.
• Часто мигайте, чтобы глаза не засыхали.
Дисплей
• Держите дисплей в чистоте.
• Ваша голова должна находиться выше нижней кромки дисплея, чтобы при
просмотре изображения в центре дисплея глаза смотрели сверху вниз.
• Отрегулируйте яркость и/или контраст дисплея так, чтобы текст было
легко читать, а графика отображалась четко.
• Уменьшите мерцание и отражение:
• установите дисплей так, чтобы его боковая кромка была обращена к
окну или источнику освещения
• уменьшите свет в помещении, используя портьеры, шторы или
жалюзи
• включайте освещение на рабочем месте
• отрегулируйте угол обзора дисплея
• используйте антибликовый фильтр
• установите на верхней кромке дисплея солнцезащитный козырек,
например, картонную полоску
• Не смотрите на дисплей из неудобного положения.
• Не смотрите подолгу на источники яркого света (открытые окна и т.п.).
ix
Выработка правильного стиля работы
Выработайте у себя следующие привычки работы за компьютером, которые
позволят меньше уставать и работать более продуктивно:
• Делайте короткие частые перерывы в работе.
• Делайте какие-нибудь упражнения для разминки.
• Как можно чаще выходите подышать чистым, свежим воздухом.
• Регулярно делайте физическую зарядку, укрепляющую тело.
Содержание
Распаковка ............................................................................................ 1
Установка / снятие подставки............................................................... 2
СНЯТИЕ СТОЙКИ ДЛЯ КРЕПЛЕНИЯ НА СТЕНУ .............................. 3
Регулировка положения экрана .......................................................... 4
Подключение адаптера и шнура питания переменного тока ........... 6
Техника безопасности........................................................................... 6
Чистка вашего монитора....................................................................... 6
Энергосбережение ................................................................................ 7
DDC (Канал данных дисплея) .............................................................. 7
Назначение контактов разъема .......................................................... 8
Taблицa cтaндaртного времени .......................................................... 9
Установка ............................................................................................ 11
Установка крышки отсека кабельных вводов ................................... 13
Элементы управления для пользователя ........................................ 14
Диагностика неисправностей ............................................................ 25
Распаковка
Во время распаковки коробки, пожалуйста, проверьте, имеются ли в наличии
все нижеуказанные позиции, если в будущем вам потребуется перевозить
или пересылать монитор, сохраните упаковочный материал.
• Монитор с
ЖК-дисплеем
• Сетевой шнур
переменного тока
• Кабель USB (опци)• Комплект для
• Краткое руководство • Адаптер питания
• Кабель HDMI (опци)• DP Кабель (опци)
крепления на стену
RU-1
Установка / снятие подставки
Примечание: извлеките монитор и основание из упаковочной
коробки. Осторожно положите монитор экраном вниз на устойчивую
поверхность (чтобы не поцарапать экран, подложите ткань).
1:
Прикрепите подставку монитора к
основанию.
2:
Проверьте надежность фиксации
кронштейна подставки в основании.
RU-2
СНЯТИЕ СТОЙКИ ДЛЯ КРЕПЛЕНИЯ НА СТЕНУ
Примечание: осторожно положите монитор экраном вниз на
устойчивую поверхность (чтобы не поцарапать экран, подложите
ткань).
1:
При помощи отвертки с плоским
жалом отсоедините и снимите
крышки VESA.
3.
При помощи отвертки Phillips
установите комплект для крепления
на стену, надежно привинтив его к
монитору.
2:
При помощи отвертки Phillips
отверните и извлеките винты, затем
поднимите и снимите стойку.
4.
Ваш монитор по
крепления на стену.
дготовлен для
Примечание: при установке с помощью комплекта для настенного
крепления советуем использовать винты M4 x 10 (Д) мм для
крепления монитора к стене.
RU-3
Регулировка положения экрана
Чтобы выбрать оптимальное положение, обеспечивающее наилучшее
качество просмотра, можно отрегулировать высоту/наклон монитора.
• Наклон
См. примерный диапазон углов наклона на рисунке внизу.
Наклон 25 градусов возможен только в самой высокой точке подставки.
o
o
-5
• Регулировка высоты
Нажав на верхнюю часть монитора, отрегулируйте высоту экрана монитора.
1
2
0-120mm
RU-4
• Поворот
o
Встроенное основание позволяет поворачивать монитор под наиболее
удобным для просмотра углом.
RU-5
Подключение адаптера и шнура питания переменного тока
• Прежде всего, убедитесь в том, что вы используете правильный сетевой
шнур в соответствии с правилами в вашем регионе.
• Настоящий монитор снабжен универсальным устройством питания,
который обеспечивает возможность эксплуатации как в регионах с
использованием переменного тока мощностью 100 / 120 В, так и в
регионах с использованием переменного тока мощностью 220/240 В. Со
стороны пользователя
• Подключите один конец шнура питания к адаптеру, а другой конец — к
розетке переменного тока.
• Для устройства с использованием переменного тока мощностью 120 В:
Используйте комплект сетевого шнура UL Listed Cord Set, тип SVT и
розетки на 10 А / 125 В.
• Для устройства с использованием переменного тока мощностью 220/240
В (вне территории США):
Используйте сетевой
розетки на 10 А, 250 В. Сетевой шнур должен иметь соответствующие
разрешения техники безопасности для использования в стране, в которой
будет установлено оборудование
не требуется никакой регулировки. ·
комплект, состоящий из сетевого шнура H05VV-F и
Техника безопасности
• Не устанавливайте монитор или другие тяжелые объекты на сетевой
шнур во избежание повреждения кабеля.
• Не подвергайте монитор воздействию дождя, избыточной влаги или пыли.
• Не закрывайте вентиляционные прорези или отверстия монитора. Всегда
располагайте монитор в месте с достаточной вентиляцией.
• Не располагайте монитор против яркого заднего плана, или там, где на
экране может отражаться солнечный свет или другие источники света.
Установите монитор чуть ниже уровня глаз.
• При транспортировке монитора обращайтесь с ним осторожно.
• Берегите экран от ударов и царапин, так как он хрупок.
• Чтобы не повредить монитор, не поднимайте его за основание.
Чистка вашего монитора
Во время очистки вашего монитора внимательно выполняйте указания ниже.
• Перед каждой очисткой выньте сетевой шнур из розетки. ·
• Осторожно протирайте мягкой тканью экран и корпус спереди и по бокам.
• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ
ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ КОРПУС.
• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ
НИКАКИЕ ЧИСТЯЩИЕ
СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ
RU-6
ЭТИЛОВОГО СПИРТА.
• Компания Acer не будет отвечать за повреждения, вызванные
применением любых чистящих средств на основе нашатырного или
этилового спирта.
Энергосбережение
Монитор будет приведен в режим энергосбережения при помощи сигнала
управления от контроллера дисплея, с индикацией светодиодом питания
янтарного цвета.
Состояние Цвет светодиода
ON / ВКЛ. Синий
Режим энергосбережения Янтарный
Состояния экономии энергии будут поддерживаться до момента
направления сигнала управления или активации клавиатуры или мыши.
Время возврата из режима активного отключения обратно во включенное
состояние составляет 3 секунд.
DDC (Канал данных дисплея)
Для облегчения процесса установки монитор готов к автоматическому
подключению к вашей системе (“включай и работай”), в том случае, если
Ваша система также поддерживает протокол DDC. Протокол DDC (канал
данных дисплея) - это протокол коммуникации, посредством которого
монитор автоматически информирует главную систему о своих
возможностях, например о тех разрешающих способностях, которые он
поддерживает и соответствующей
стандарт DDC2B.
синхронизации. Монитор поддерживает
RU-7
Назначение контактов разъема
19-контактный сигнальный кабель цветного дисплея*
Контакт Значение Контакт Значение
1. TMDS Data2+ 10. TMDS Clock+
2. TMDS Data2 Shield 11. TMDS Clock Shield
3. TMDS Data2- 12. TMDS Clock-
4. TMDS Data1+ 13. CEC
5. TMDS Data1 Shield 14.
6. TMDS Data1- 15. SCL
7. TMDS Data0+ 16. SDA
8. TMDS Data0 Shield 17. DDC/CEC Ground
9. TMDS Data0- 18. Питание +5 В
19.
* только для некоторых моделей
20-контактный сигнальный кабель цветного дисплея
Резерв (не используется
устройством)
Определение "горячего"
подключения
Контакт Значение Контакт Значение
1. Lane0(p) 11. GND
2. GND 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND 15. AUX_CH (n)
6. Lane1(n) 16. GND
7. Lane2(p) 17. AUX_CH (p)
8. GND 18. Hot Plug Detect
9. Lane3(n) 19. DP Power_Return
10. Lane3(p) 20. DP Power
RU-8
Taблицa cтaндaртного времени
HDMI
Режим Разрешение
1 VGA 640 x 480 60 Hz
2 VGA 640 x 480P 59.94 Hz
3 VGA 640 x 480P 60 Hz
4 SDTV 720 x 576P 50 Hz
5 SDTV 720 x 480P 59.94 Hz
6 SDTV 720 x 480P 60 Hz
7 HD 1280 x 720P 50 Hz
8 HD 1280 x 720P 59.94 Hz
9 HD 1280 x 720P 60 Hz
10 FHD 1920 x 1080P 50 Hz
11 FHD 1920 x 1080P 59.94 Hz
12 FHD 1920 x 1080P 60 Hz
13 Wide HD 2560 x 1080 60 Hz
RU-9
DP
Режим Разрешение
1 VGA 640 x 480 60 Hz
2 SVGA 800 x 600 60 Hz
3 XGA 1024 x 768 60 Hz
4 Wide HD 2560 x 1080 60 Hz
5 Wide HD 2560 x 1080 85 Hz
6 Wide HD 2560 x 1080 100 Hz
7 Wide HD 2560 x 1080 120 Hz
8 Wide HD 2560 x 1080 144 Hz
9 Wide HD 2560 x 1080 160 Hz
10 Wide HD 2560 x 1080 180 Hz
11 Wide HD 2560 x 1080 200 Hz
Примечание: Чтобы обеспечить оптимальное качество изображения,
выводимого через разъемы DisplayPort, для частоты обновления
установите значение 120 Гц или 144 Гц.
RU-10
Установка
Для подключения монитора к главной системе выполните шаги,
перечисленные ниже:
Шаги:
1. 1-1 Подсоедините кабеля HDMI (только моделей с входом HDMI)
a. Убедитесь в том, что и монитор, и компьютер выключены.
b. Подключите к компьютеру кабель HDMI.
1-2 Подсоедините кабеля DP (Вход по умолчанию)
(только моделей с входом DP)
a. Убедитесь в том, что и монитор, и компьютер выключены
b. Подключите к компьютеру кабель DP.
2. Подключите аудиокабель (опция)
3. Подключите адаптер
a. Подключите шнур питания переменного тока к адаптеру
b. Подключите один шнур адаптера к монитору, а другой — к розетке
питания переменного тока с заземлением.
4. Подключите USB-кабель (опци)
Подключите кабель USB 3.0 к разъему для быстрой зарядки.
Подключите кабель USB 3.0 к разъему.
5. Подключите к сети
Сначала подключите монитор, а потом - компьютер.
Этот порядок очередности крайне важен.
монитор и компьютер.
.
RU-11
6. Если монитор по-прежнему не функционирует надлежащим образом, см.
раздел о диагностике неисправностей и определите проблему.
DC
HDMI
DP
HDMI
DP IN
RU-12
Установка крышки отсека кабельных вводов
Подключив кабели, прикрепите крышку отсека кабельных вводов к монитору,
совместив выступы на крышке с пазами на мониторе, и затем нажмите
крышку, чтобы она со щелчком встала на место.
RU-13
Элементы управления для пользователя
Внешнее управление
1
2
3
4
1
Номер Элемент Описание
Кнопка/
1
2
3 Кнопка Input Нажмите для переключения между источниками входа.
4 Кнопка Navi/OK
индикатор
питания
Кнопки 1 и 2 для
быстрого вызова
функций
Включение/выключение монитора. Синий цвет
означает, что питание включено. Желтый цвет
обозначает режим ожидания/энергосбережения.
Нажмите, чтобы быстро активировать заданную
пользователем функцию.
Нажмите, чтобы активировать экранное меню, затем
нажатием клавиши навигации выделите нужную
функ
цию. Нажмите еще раз, чтобы подтвердить выбор.
RU-14
Настройка параметров OSD
Примечание: следующая информация приведена исключительно в
справочных целях. Реальные характеристики устройства могут
отличаться.
OSD можно использовать для регулировки настроек ЖК-монитора. Нажмите
кнопку MENU, чтобы открыть OSD. В OSD можно регулировать качество
изображения, положение меню на экране и общие параметры.
Дополнительные настройки описаны на следующей странице:
Главная страница
По умолчанию для кнопок 1 и 2 заданы функции Яркость и Контрастность. Вы
можете с помощью функции "Горячие клавиши" задать для этих
нужные функции.
1. Яркость
2. Контрастность
3. Вход
4. Меню
кнопок
RU-15
Включение или выключение режимов
На странице любой функции нажмите , чтобы открыть окно управления
Режимы, и выберите нужный определяемый пользователем профиль
(дополнительные сведения см. в разделе OSD).
Регулировка параметра Яркость
Откройте окно управления Яркость и нажатием кнопки Navi/OK настройте
значение яркости. Закончив, нажмите кнопку Navi/OK для возврата на один
уровень.
Регулировка параметра Контрастность
Откройте окно
настройте значение контрастности. Закончив, нажмите кнопку Navi/OK для
возврата на один уровень.
управления Контрастность и нажатием кнопки Navi/OK
RU-16
Выбор Входа
Откройте окно управления Вход и выберите нужный вход. Закончив, нажмите
кнопку Navi/OK для возврата на один уровень.
Страница Функция
Откройте страницу Функция, чтобы выбрать функцию Изображ., Цвет, Звук,
Игры, OSD или Система, затем нажатием кнопки Navi/OK настройте значение
нужного параметра. Закончив, нажмите кнопку Navi/OK или для возврата
на один уровень.
Регулировка параметра Изображение
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Изображ. в экранном меню. Затем
перейдите к тому параметру изображения, который хотите настроить.
3. На
4. В меню Изображ. можно настраивать параметры Яркость,
5. Яркость: регулировка яркости в пределах от 0 до 100.
жатием кнопки Navi/OK отрегулируйте значение на соответствующих
шкалах.
Контрастность, Синий свет, Усиление теней и Адапт. Контраст.
Примечание: регулировка соотношения светлых и темных оттенков.
RU-17
6. Контрастность: регулировка контрастности в пределах от 0 до 100.
Примечание: настройка различимости между светлыми и темными
областями.
7. Синий свет: отфильтруйте синий свет, выбирая разные значения
параметра "Синий свет" (80%, 70%, 60%, 50%)
Примечание: при более высоких значениях пропускается больше
синего света. Для лучшей защиты выберите значение поменьше.
8. Dark boost: увеличивает амплитуду уровней темного цвета на экране–
черные цвета станут менее черными. Чем выше уровень, тем больше
усиление.
9. Adaptive Contrast: этот способ обычно увеличивает общую
контрастность многих изображений, особенно когда полезные данные
изображения представлены очень контрастными значениями. Это
позволяет усиливать контрастность в областях с более низкой
контрастностью. Этот способ полезен для изображений
светлыми или одинаково темными передним и задним планами. В
частности, этот способ может улучшить отображение структуры костей
на рентгеновских снимках и повысить детализацию на недодержанных
или передержанных фотографиях.

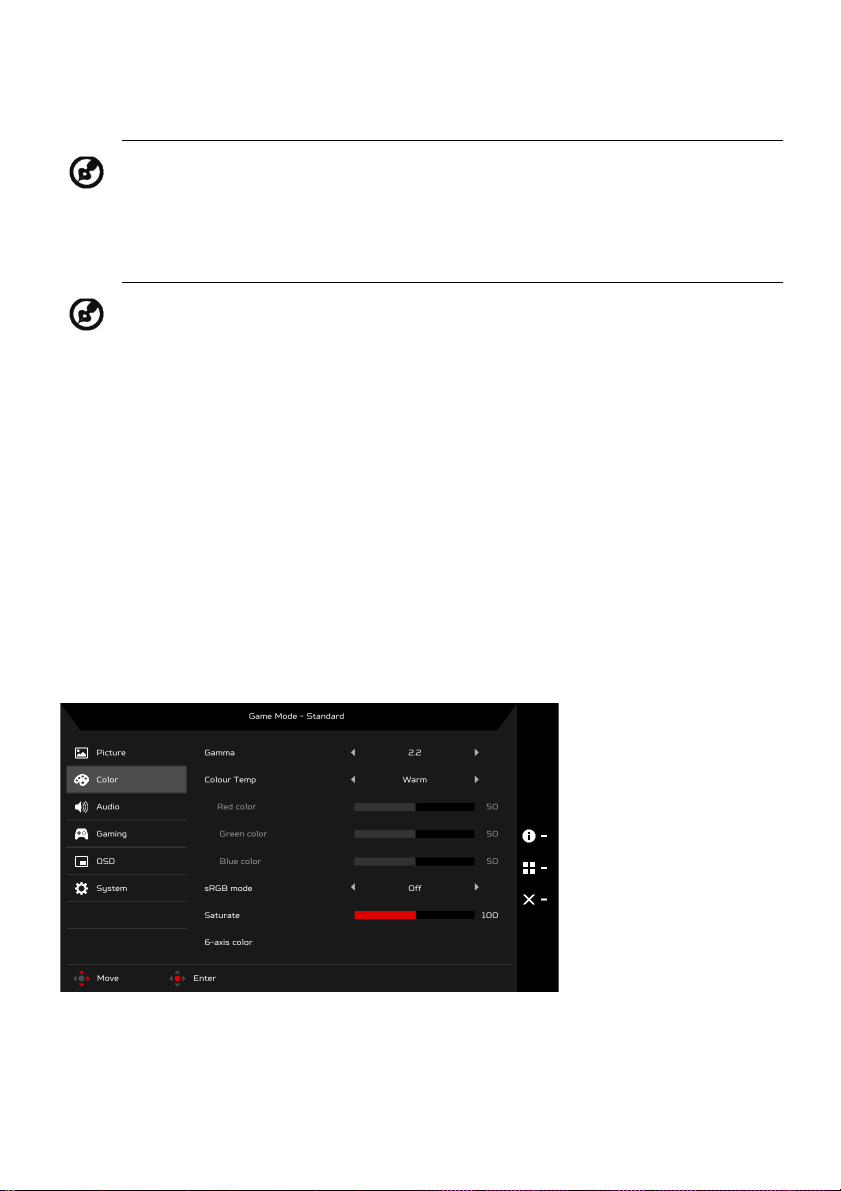

Регулировка Цвета
.
с одинаково
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Цвет в экранном меню. Затем
перейдите к параметру изображения, который хотите
3. Нажатием кнопки Navi/OK выберите значение параметра.
RU-18
настроить.
4. Режим Гамма позволяет регулировать тон освещенности. По умолчанию
задано значение 2,2 (стандартное значение для Windows).
5. Цвет.темп.: По умолчанию задается Теплая температура. Варианты для
выбора: Холодный, Теплый, Синий свет или Пользоват.
6. Режим sRGB предназначен для лучшего согласования цветопередачи с
периферийными устройствами, такими как цифровые камеры или
принтеры.
7. Насыщенность: Яркость цвета можно
8. 6-комп. цвет: Интенсивность красного, зеленого, синего, голубого,
желтого и пурпурного цвета можно регулировать по отдельности в
диапазоне значений 0~100, изменяя качество цвета изображения.
Регулировка параметра Звук
изменять в диапазоне 0~200.
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Звук в экранном меню. Затем
перейдите к параметру, который хотите изменить.
3. Нажатием кнопки Navi/OK отрегулируйте
шкалах.
4. Громкость: регулировка громкости.
5. DTS (для некоторых моделей): включение или выключение звука DTS.
Многоканальный звук DTS создает поразительную звуковую картину.
RU-19
значение на соответствующих
Регулировка параметра Игра
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Игры в экранном меню. Затем
перейдите к параметру, который хотите изменить.
3. Нажатием кнопки Navi/OK отрегулируйте значение на соответствующих
шкалах.
4. OD: варианты на выбор: Выкл., Обычный или Предельный.
5. Разгон (для некоторых моделей): монитор можно разогнать до более
высокой частоты обновления, чем
* Эта функция позволяет сбрасывать максимальную частоту обновления
на панели управления NVIDIA после перезагрузки. Если изображения
нет, то отсоедините кабель DisplayPort™ и в экранном меню монитора
выберите частоту обновления, используемую по умолчанию.
ВАЖНО! Выполнение разгона может привести к мерцаниям экрана и
другим неблагоприятным явлениям, возникающим из общей
указано в характеристиках панели.
RU-20
конфигурации системы, подключенной к монитору, и,
возможно, даже затронут технические характеристики панели
монитора. Чтобы устранить или уменьшить эти явления,
необходимо уменьшить значение частоты обновления.
6. ULMB (Ultra Low Motion Blur): включение или выключение функции
ULMB.
7. Ширина имп. ULMB: с помощью регулятора уменьшите эффект
размытости движущегося изображения при просмотре динамичных
сцен. Дополнительные сведения можно узнать на веб-сайте компании
DIA.
NVI
8. Целевая точка: на экране отображается Целевая точка (точка
прицеливания) в играх-шутерах.
Регулировка параметров OSD
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите OSD в экранном меню. Затем
перейдите к параметру, который хотите изменить.
3. Нажатием кнопки Navi/OK отрегулируйте значение на соответствующих
шкалах.
4. Язык: выбор языка экранного меню.
5. Вр. отобр. Меню: наст
экранного меню.
6. Прозрачность: выбор Прозрачности при использовании игрового
режима. Для прозрачности можно задать значение 0% (ВЫКЛ.), 20%,
40%, 60% или 80%.
7. Зн. частоты обн.: отображение на экране текущего значения частоты
обновления панели.
ройка длительности задержки перед выключением
RU-21
Регулировка параметра Система
1. Меню Система позволяет выбирать язык экранного меню и другие
важные параметры.
2. Нажмите кнопку MENU, чтобы открыть OSD.
3. Нажатием кнопки Navi/OK выберите Система в экранном меню. Затем
перейдите к параметру, который хотите отрегулировать.
4. Нажатием кнопки Navi/OK выберите значение параметра.
5. Вход: выбор источника входного сигнала - DP In или HDMI.
6. Hotkey Assignment (Назначение горячих клавиш): выбор функции для
H
otkey 1 (Горячей клавиши 1) или Hotkey 2 (Горячей клавиши 2).
7. Широкоэк.реж.: выбор подходящего варианта соотношения сторон
экрана. Возможные варианты: Aspect и 1:1.
8. Deep Sleep (Глубокий сон): когда включена функция Deep Sleep
(Глубокий сон), монитор отключит свои базовые функции и перейдет в
режим энергосбережения, если монитор будет бездействовать в
течение определенного периода времени или если пользователь
выключит адаптер питания пос
т. напряжения монитора.
Примечание: нажатием любой кнопки (кроме кнопки питания) на
мониторе можно также пробуждать монитор после его пе
режим глубокого сна.
9. Реж. быст. зап.: быстрое включение монитора.
10. Инд. пит.: индикатор питания можно настроить так, чтобы он светился
ярко, умеренно ярко или не светился совсем.
11. Зарядка через USB при выключенном питании: включение или
выключение.
RU-22
рехода в
Информация об изделии
1. На странице любой функции нажмите кнопку , чтобы открыть
экранное меню.
2. Сброс всех настроек: для всех параметров восстанавливаются
заводские значения по умолчанию.
RU-23
Использование технологии G-SYNC:
Для следующих вариантов разрешения:
2560 x 1080@60 Гц
2560 x 1080@85 Гц (только DP)
2560 x 1080@100 Гц (только DP)
2560 x 1080@120 Гц (только DP)
2560 x 1080@144 Гц (только DP)
Для использования технологии G-SYNC требуется видеокарта NVIDIA GeForce
GTX650Ti BOOST или более мощная видеокарта GeForce GTX с выходом DisplayPort.
Дополнительные сведения см. на веб-сайте nVidia
®
: http://www.nvidia.com/
Для следующих вариантов разрешения с функцией Разгон (только DP):
2560 x 1080@160 Гц
2560 x 1080@180 Гц
2560 x 1080@200 Гц
Для функции G-SYNC требуется более мощная видеокарта NVIDIA GeForce
(графический процессор Maxwell второго поколения) с выходом DisplayPort.
Дополнительные сведения см. на веб-сайте nVidia
®
: http://maxwell.nvidia.com/
RU-24
Диагностика неисправностей
Прежде чем вы отошлете монитор с ЖК-дисплеем на сервисное
обслуживание, пожалуйста, проверьте список диагностики неисправностей,
приведенный ниже, возможно, вы сможете определить, в чем заключается
проблема, самостоятельно.
(HDMI/DP Mode)
Проблема
отсутствует
Нарушение
(Только
модель с
аудиовходом)
(опция)
Текущее
состояние
Светодиод ВКЛ.
Светодиод
ВЫКЛ.
Светодиод
светится
янтарным цветом
Звук отсутствует
или уровень
звука слишком
низкий
Исправление
• При помощи OSD отрегулируйте яркость и
контраст на максимум или перезагрузите на
установки по умолчанию.
• Проверьте выключатель питания.
• Проверьте, правильно ли подсоединен провод
питания переменного тока к монитору.
• Проверьте, правильно ли подсоединен к
задней части монитора кабель
• Проверьте, включено ли питание
компьютерной системы.
• Проверьте подключение аудиокабеля к
главному ПК.
• Проверьте, не установлен ли уровень
громкости на главном ПК на минимуме и не
отключен ли звук.
видео сигнала.
RU-25
RU-26
Acer America Corporation
333 West San Carlos St.,
Suite 1500
San Jose, CA 95110
Fax : 254-298-4147
U. S. A.
Tel : 254-298-4000
www.acer.com
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
The following local Manufacturer /Importer is responsible for this declaration:
Product: LCD Monitor
Model Number: Z301C
SKU Number: Z301C xxxxxx
(“x” = 0~9, a ~ z, or A ~ Z)
Name of Responsible Party: Acer America Corporation
333 West San Carlos St.
Address of Responsible Party:
Suite 1500
San Jose, CA 95110
U. S. A.
Contact Person: Acer Representative
Phone No.: 254-298-4000
Fax No.: 254-298-4147
RU-27
