AcerPower Sd
Manuel d’utilisation
Copyright © 2002 Acer Incorporated
Tous droits réservés.
AcerPower Sd
Manuel d’utilisation
Des modifications peuvent être apportées de temps à autre aux informations contenues dans
cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La
présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux
informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune
sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation
particulière.
Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le
châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.
Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie
sur un support quelconque, par quelque procédé que ce soit, notamment, électronique,
mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite
préalable d’Acer Incorporated.
Modèle : _______________________________________
No. de série : ___________________________________
Date d’achat : __________________________________
Lieu d’achat : __________________________________
Acer, et le logo Acer sont des marques déposées d’Acer Incorporated. Toutes les autres
marques et marques déposées ne sont utilisées ici que pour un but d’identification et sont la
propriété de leurs sociétés respectives.
Avis FCC
Cet appareil a été testé et reconnu conforme aux normes applicables
au matériel informatique de Classe B, en vertu de l’article 15 des
Réglementations de la FCC. Ces normes visent à fournir aux
installations résidantes une protection raisonnable contre les
interférences. Cet appareil génère, utilise et peut diffuser des signaux
radioélectriques. En outre, s’il n’est pas installé et employé
conformément aux instructions, il peut provoquer des interférences
nuisibles aux communications radio.
Quoi qu’il en soit, on ne peut pas garantir que des interférences ne se
produiront pas dans certaines installations. Si l’appareil est à l’origine
de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce
que l’on peut déterminer en l’allumant puis en l’éteignant, il est
recommandé à l’utilisateur de prendre l’une des mesures suivantes
pour tenter de remédier à ces interférences :
• réorientez ou changez l’antenne réceptrice de place ;
• éloignez l’appareil du récepteur ;
• branchez l’appareil à une prise appartenant à un circuit différent
de celui du récepteur ;
• consultez le fournisseur ou un technicien radiotélévision
expérimenté.
iii
Avis : Câbles blindés
Des câbles blindés doivent être utilisés pour la connexion avec d’autres
appareils informatiques afin de conserver la conformité aux normes
FCC.
Avis : Appareils périphériques
Seuls des périphériques (appareils entrée/sortie, terminaux,
imprimantes) certifiés comme étant conformes aux limites de la classe
B peuvent être connectés à cet appareil. Le fonctionnement avec des
périphériques non certifiés causera probablement nuisances vis-à-vis de
la réception de la radio ou de la télévision.
Attention ! Les changements ou modifications qui ne seraient
pas expressément approuvés par le fabricant, pourraient faire
perdre à l’utilisateur le droit à faire fonctionner l’appareil qui est
décerné par la Federal Communications Commission.
iv
Conditions d’utilisation
Cet appareil est conforme à larticle 15 des Réglementations de la FCC.
Le fonctionnement est sous réserve des deux conditions suivantes : (1)
cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet
appareil doit accepter toute interférence reçue, y compris des
interférences qui peuvent provoquer un fonctionnement non désiré.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numérique de la classe B respecte toutes les exigences du
Règlement sur le matériel brouilleur du Canada.
Notice: Canadian users
This Class B digital apparatus meets all requirements of the Canadian
Interference-Causing Equipment Regulations.
Consignes de sécurité importantes
Lisez ces instructions avec attention. Conservez-les pour des références
futures.
1. Conformez-vous aux consignes et avertissements indiqués sur cet
appareil.
2. Débranchez l’alimentation secteur avant tout nettoyage. N’utilisez
pas de liquide ou d’aérosol de nettoyage. Utilisez un chiffon
légèrement humide.
3. N’utilisez pas cet appareil près d’une source d’eau.
4. Ne placez pas cet appareil sur un chariot, un support ou une table
instables. Une chute risque d’endommager gravement l’appareil.
5. Les fentes et ouvertures de l’unité centrale (panneau arrière ou
fond) sont prévues pour la ventilation et ne doivent jamais être
obstruées ou bloquées pour assurer le bon fonctionnement de
l’appareil et éviter tout risque de surchauffe. L’appareil ne doit
jamais être placé sur un lit, un divan, une couverture ou toute
autre surface similaire susceptible d’obstruer les ouvertures.
Il ne doit jamais être placé à proximité ou au contact d’un
radiateur ou d’une source de chaleur. Il ne doit pas être placé dans
une installation encastrée à moins qu’une ventilation suffisante ne
soit assurée.
6. L’alimentation électrique de l’appareil doit être conforme aux
caractéristiques figurant sur l’étiquette d’identification. En cas de
doute, consultez votre revendeur ou la compagnie d’électricité
appropriée.
7. Ne placez aucun objet sur le câble d’alimentation et installez
l’appareil en dehors des zones de passage.
8. Lors de l’utilisation éventuelle d’une rallonge, assurez-vous que
l’ampérage total des appareils reliés par la rallonge reste dans les
limites admises. De même, vérifiez que l’ampérage de tous les
appareils reliés à une même prise secteur ne dépasse pas la valeur
du fusible.
9. N’enfoncez jamais d’objets dans les fentes de l’unité centrale car ils
pourraient entrer en contact avec des points de voltage ou courtcircuiter des éléments, d’où un risque d’incendie ou
d’électrocution. Ne renversez jamais de liquide, quel qu’il soit, sur
l’appareil.
10. N’essayez jamais de réparer vous-même cet appareil : l’ouverture
ou la dépose du panneau supérieur vous expose à divers risques,
électrocution notamment. L’entretien doit être confié à un
spécialiste.
11. Débranchez l’appareil et adressez-vous au service après-vente dans
les cas suivants :
a Lorsque le cordon d’alimentation est endommagé ou dénudé.
b Un liquide a été renversé dans l’appareil.
c Le produit a été exposé à la pluie ou à de l’eau.
d L’appareil ne fonctionne pas correctement bien que les
consignes d’installation aient été respectées. Effectuez
uniquement les réglages indiqués dans les consignes
d’installation ; d’autres réglages incorrects risquent de
provoquer des dommages nécessitant l’intervention
prolongée d’un technicien qualifié.
e L’appareil est tombé ou le châssis a été endommagé.
f Les performances de l’appareil deviennent irrégulières,
indiquant la nécessité du recours au S.A.V.
12. Utilisez uniquement une batterie du même type que celle
recommandée pour l’appareil. L’utilisation d’une autre batterie
peut présenter un risque d’incendie ou d’explosion. Demandez à
un technicien qualifié de remplacer la batterie.
v
vi
13. Avertissement ! Une batterie incorrectement manipulée risque
d’exploser. Vous ne devez jamais la démonter, ni l’exposer au feu.
Placez-la hors de portée des enfants et mettez rapidement une
batterie usée au rebut.
14. Utilisez uniquement le type approprié de câble d’alimentation
(fourni dans la boîte d’accessoires) pour cet appareil. Il doit être
détachable, de type : Listé UL/certifié CSA, type SVT, classé 7A 125V
minimum, approuvé VDE ou équivalent. La longueur ne doit pas
dépasser 4,6 mètres (15 pieds).
Déclaration de conformité laser
Le lecteur de CD-ROM dans cet ordinateur est à produit à laser.
L’étiquette de classification du lecteur (montrée ci-dessous) est située
sur le lecteur ou graveur.
CLASS 1 LASER PRODUCT
CAUTION: INVISIBLE LASER RADIATION WHEN OPEN. AVOID
EXPOSURE TO BEAM.
APPAREIL À LASER DE CLASSE 1
ATTENTION : RADIATION DU FAISCEAU LASER INVISIBLE EN CAS
D’OUVERTURE. ÉVITTER TOUTE EXPOSITION AUX RAYONS.
LASER KLASSE 1
VORSICHT: UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG
GEÖFFNET, NICHT DEM STRAHLL AUSSETZEN
PRODUCTO LÁSER DE LA CLASE I
ADVERTENCIA: RADIACIÓN LÁSER INVISIBLE AL SER ABIERTO. EVITE
EXPONERSE A LOS RAYOS.
ADVARSEL: LASERSTRÅLING VEDÅBNING SE IKKE IND I STRÅLEN
VARO! LAVATTAESSA OLET ALTTINA LASERSÅTEILYLLE.
VARNING: LASERSTRÅLNING NÅR DENNA DEL ÅR ÖPPNAD ÅLÅ
TUIJOTA SÅTEESEENSTIRRA EJ IN I STRÅLEN
VARNING: LASERSTRÅLNING NAR DENNA DEL ÅR ÖPPNADSTIRRA EJ
IN I STRÅLEN
ADVARSEL: LASERSTRÅLING NAR DEKSEL ÅPNESSTIRR IKKE INN I
STRÅLEN
vii
Déclaration de la batterie au lithium
CAUTION
Danger of explosion if battery is incorrectly replaced. Replace only
with the same or equivalent type recommended by the manufacturer.
Discard used batteries according to the manufacturer’s instructions.
AVERTISSEMENT
Danger d’explosion si la batterie est remplacée de manière incorrecte.
Ne remplacez que qu’avec le même type ou équivalant tel que
recommandé par le fabricant. Disposez des batteries usées selon les
instructions du fabricant.
ADVARSEL!
Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning
må kun ske med batteri af samme fabrikat og type. Léver det brugte
batteri tilbage til leverandøren.
ADVARSEL
Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme
batteritype eller en tilsvarende type anbefalt av apparatfabrikanten.
Brukte batterier kasseres i henhold til fabrikantens instruksjoner.
VARNING
Explosionsfara vid felaktigt batteribyte. Anvãnd samma batterityp
eller en ekvivalent typ som rekommenderas av apparattillverkaren.
Kassera anvãnt batteri enligt fabrikantens instruktion.
VAROITUS
Päristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo
ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty
paristo valmistajan ohjeiden mukaisesti.
VORSICHT!
Explosionsgefahr bei unsachgemäßen Austausch der Batterie Ersatz
nur durch denselben oder einem vom Hersteller empfohlenem
ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des
Herstellers.
viii
Conformité An 2000
L'ordinateur AcerPower Sd comporte le logo "Hardware NSTL Tested
Year 2000 Compliant", qui certifie qu'il est d'un modèle ayant subi le
test YMark2000 du NSTL, à la suite duquel il a été jugé conforme aux
normes NSTL relatives à la conformité An 2000.
Pour plus d'informations, consultez le site Acer Year 2000 Resource
Center à l'adresse (global.acer.com/service/pcy2000.html
).
Avis FCC iii
Consignes de sécurité importantes iv
Déclaration de conformité laser vi
Déclaration de la batterie au lithium vii
Conformité An 2000 viii
1 Pour commencer 1
Contenu de l’emballage 3
Prendre soin de votre ordinateur 4
Conseils importants 4
Nettoyage et maintenance 4
Obtenir de l’assistance technique 5
Accès au guide en ligne 6
2 Visite guidée du système 7
Fonctionnalités 9
Performance 9
Multimédia 9
Connectivité 9
Panneau avant 11
Panneau arrière 13
Clavier 15
Touches de fonction 16
Touches de verrouillage 16
Touches Windows 17
Touches de direction 17
Repose-mains 17
Bouton de contrôle du volume / muet 18
Touches multimédias 18
Touches Internet et de suspension 19
Touches programmables 19
Souris 20
Lecteurs 21
Lecteur de disquettes 21
Lecteur de CD-ROM/DVD-ROM, graveur de
CD-RW 22
Disque dur 24
3 Installation de votre ordinateur 25
Mise en place d’une zone de travail confortable 27
Positionnement de votre siège 27
Sommaire
x
Positionnement de votre ordinateur 27
Positionnement de votre moniteur 28
Positionnement de votre clavier 28
Positionnement de votre souris 28
Connexion des périphériques 29
Souris 29
Clavier 31
Moniteur 33
Câble d’alimentation 34
Mise sous tension de votre ordinateur 35
Mise hors tension de votre ordinateur 37
Connexion des options 38

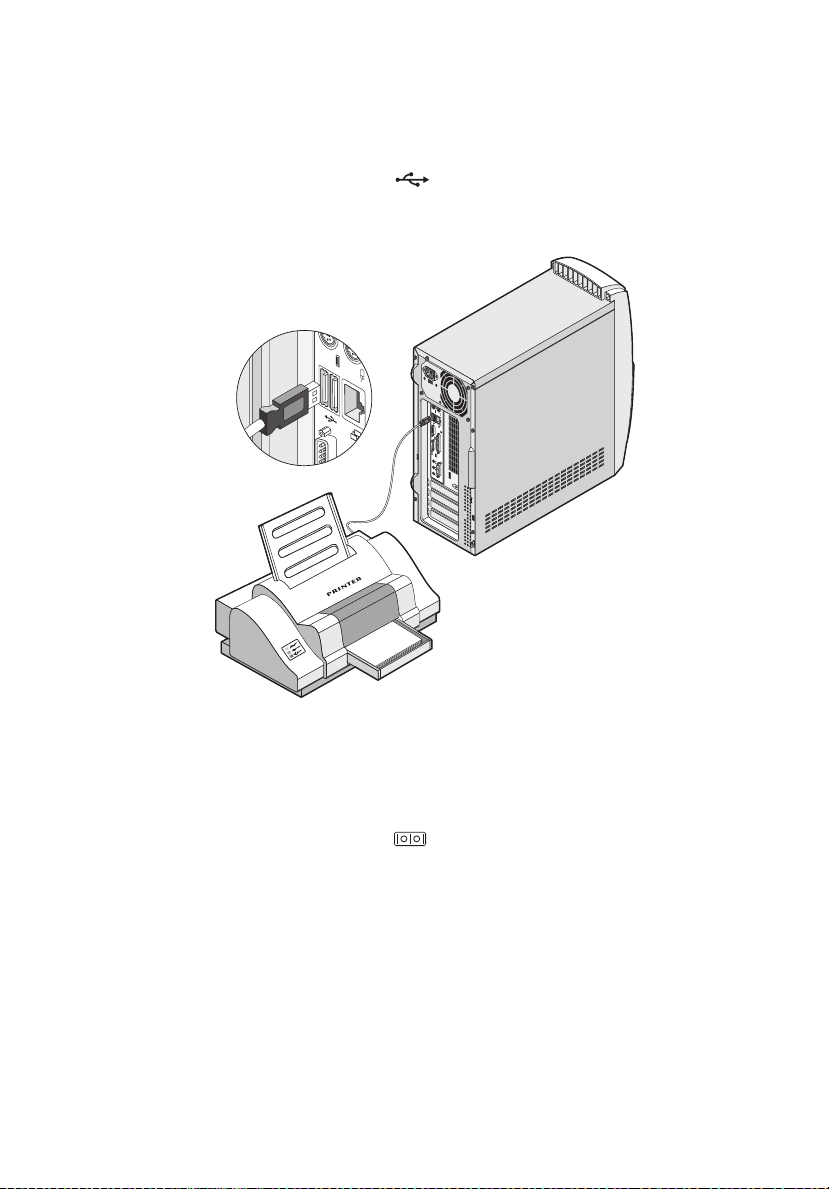

Imprimante 38
Souris série 40

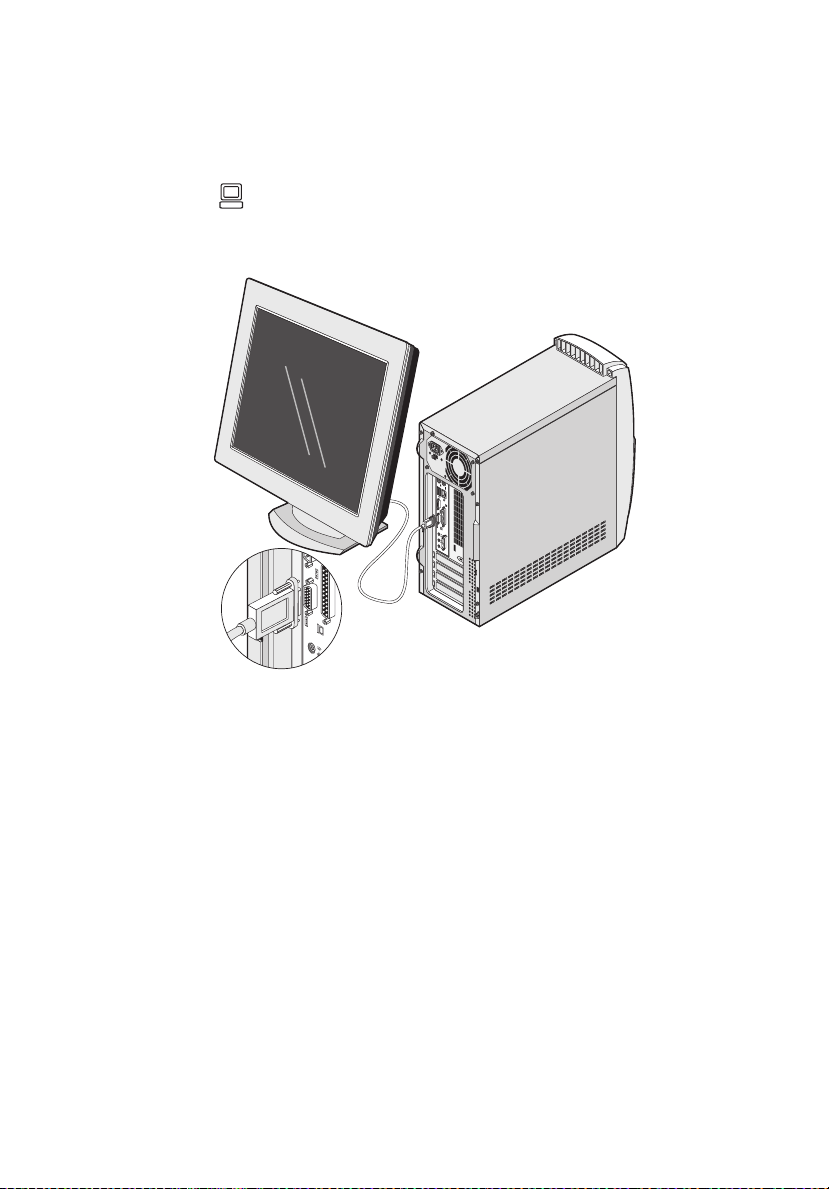

Moniteur LCD 41

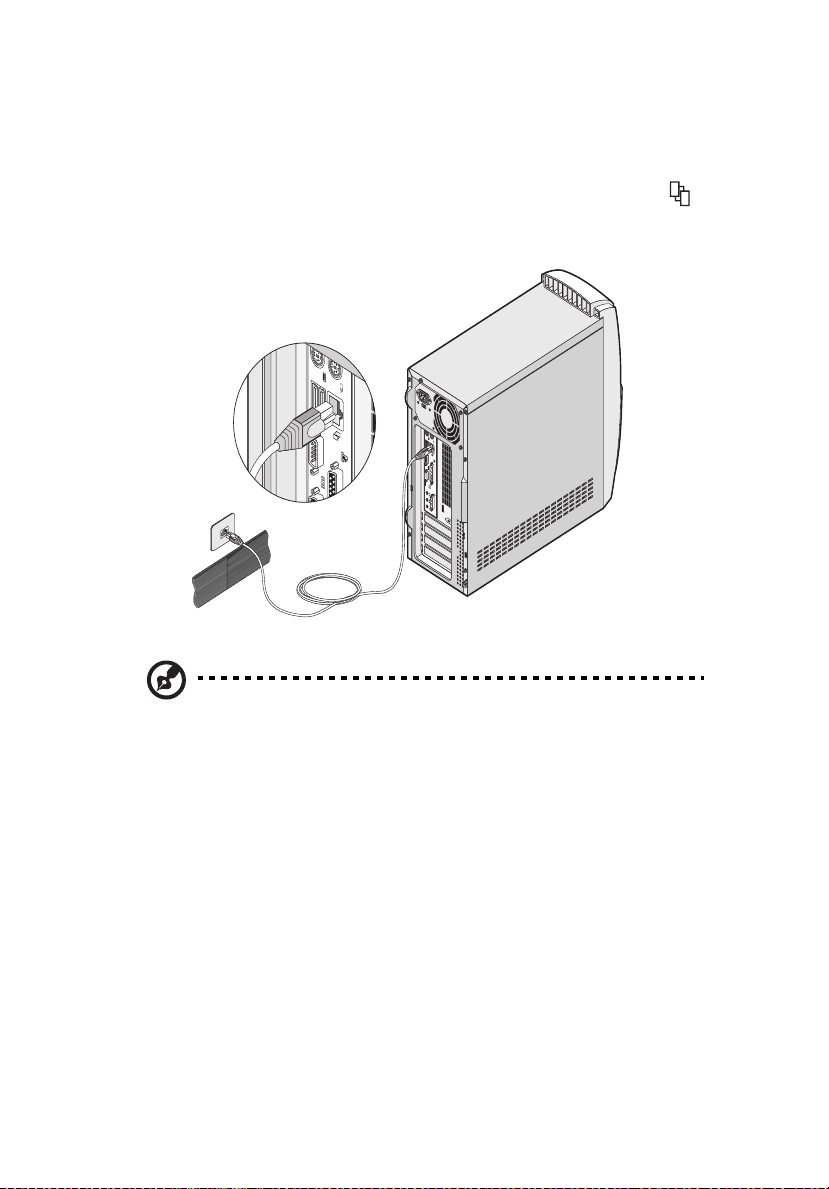

Réseau 42

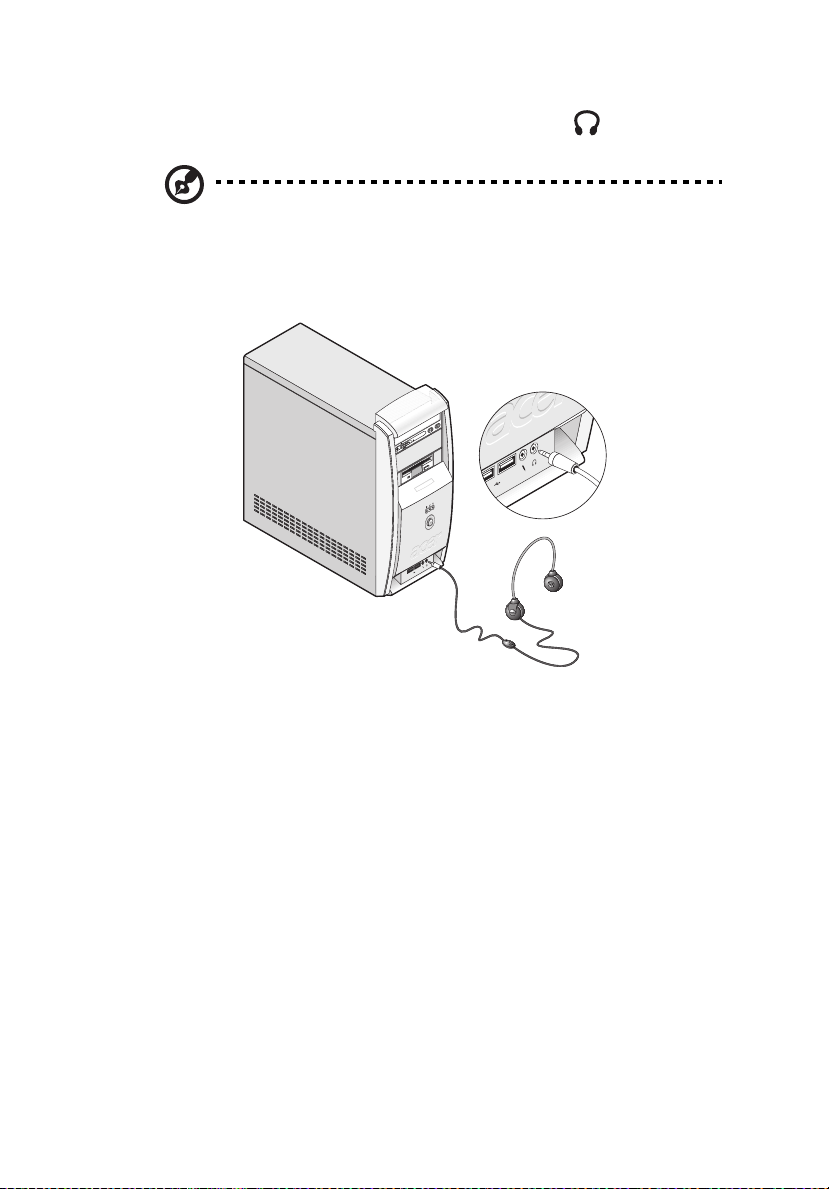

Périphériques multimédias 43
Périphériques USB 48
4 Mise à niveau de votre ordinateur 51
Précautions d’installation 53
Précautions contre l’électricité statique 53
Instructions de préinstallation 53
Instructions de post-installation 54
Ouverture de votre ordinateur 55

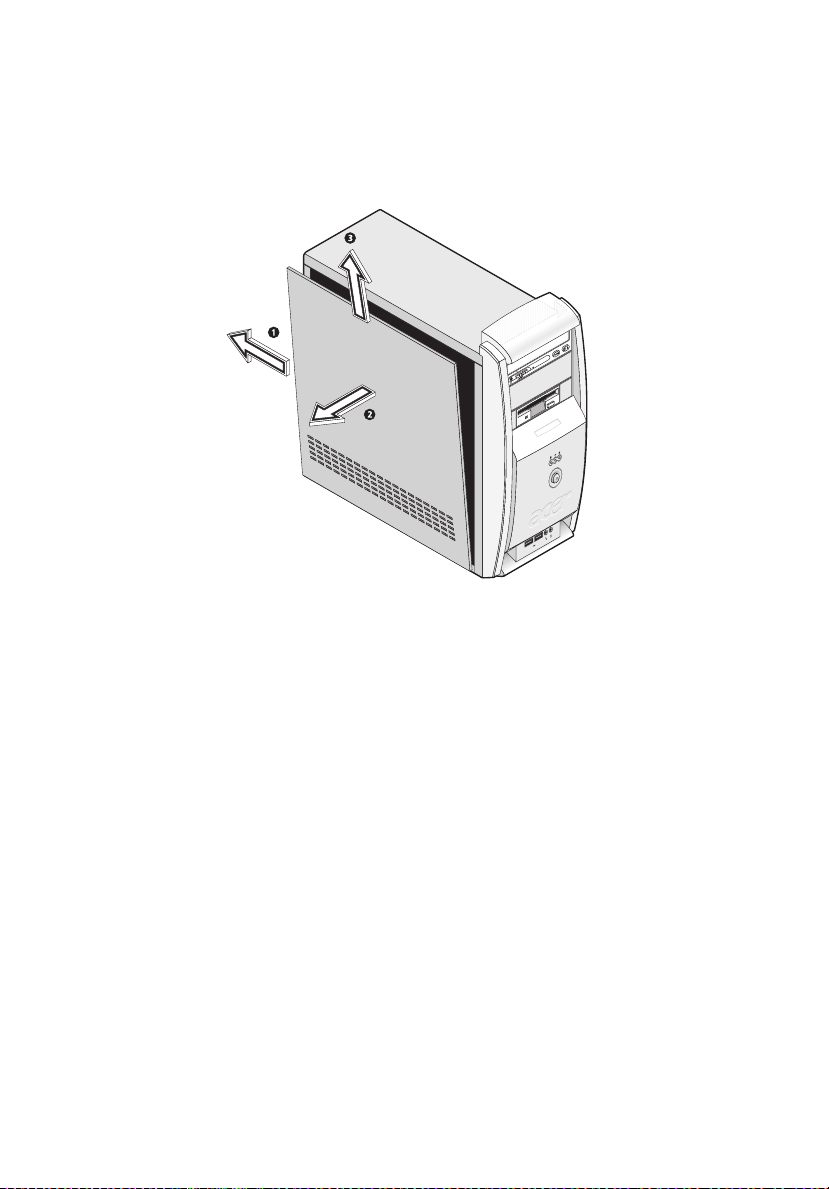

Pour retirer le panneau latéral 55

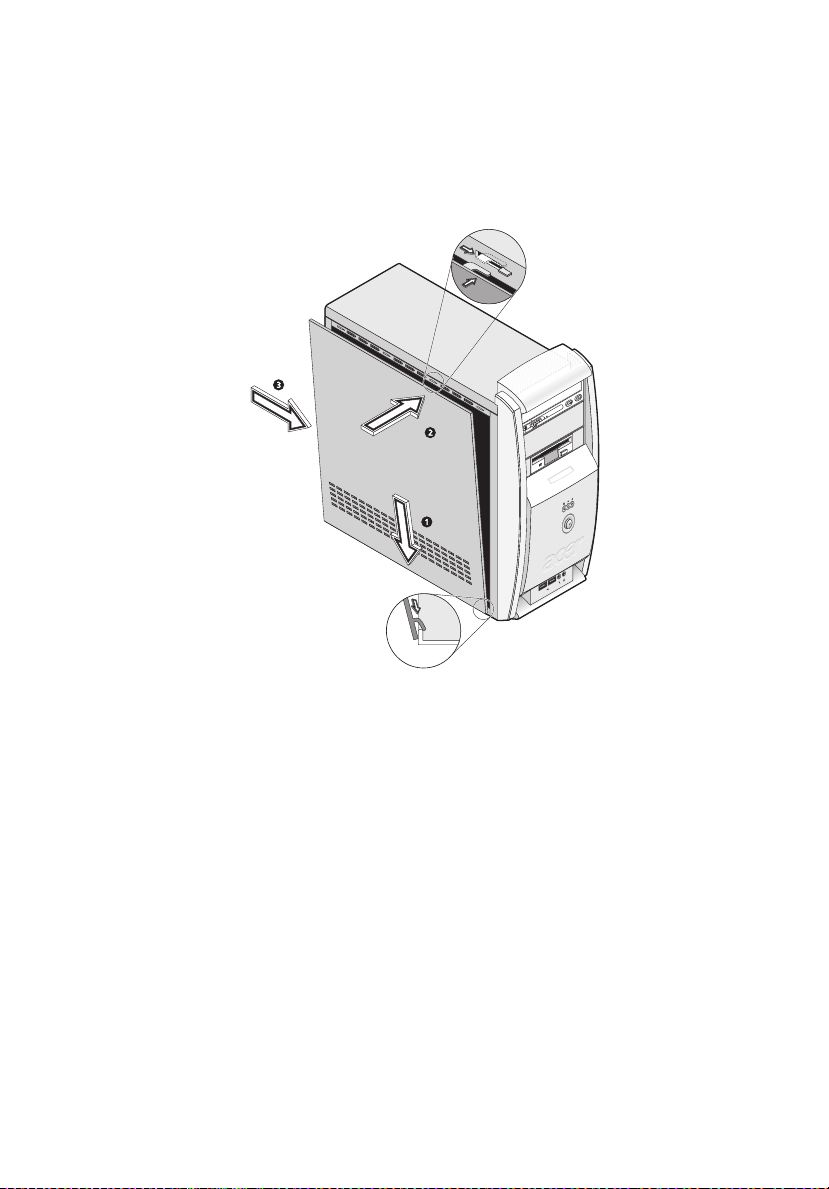

Pour réinstaller le panneau latéral 57

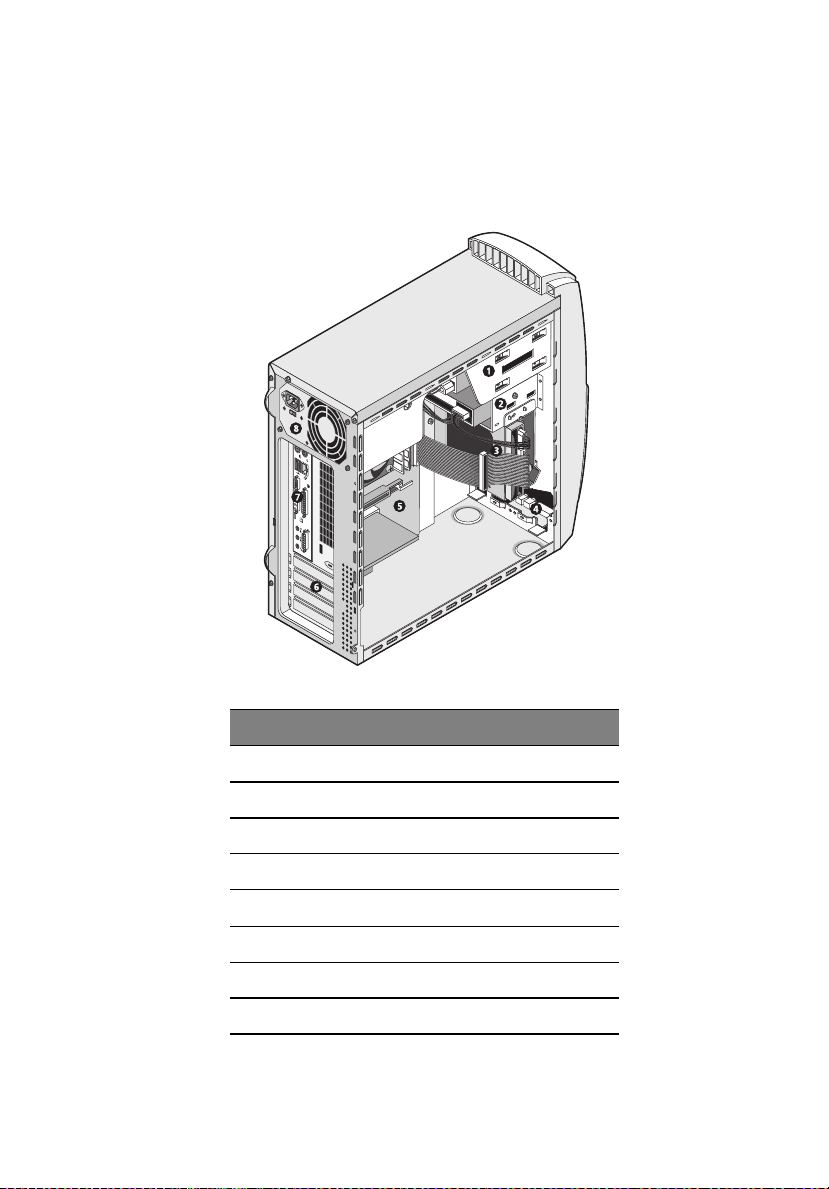

Composants internes 59
Cartes du système 60
Disposition de la carte mère 60
Carte audio 63
Mise à niveau de votre ordinateur 64
Installation de mémoire additionnelle 64

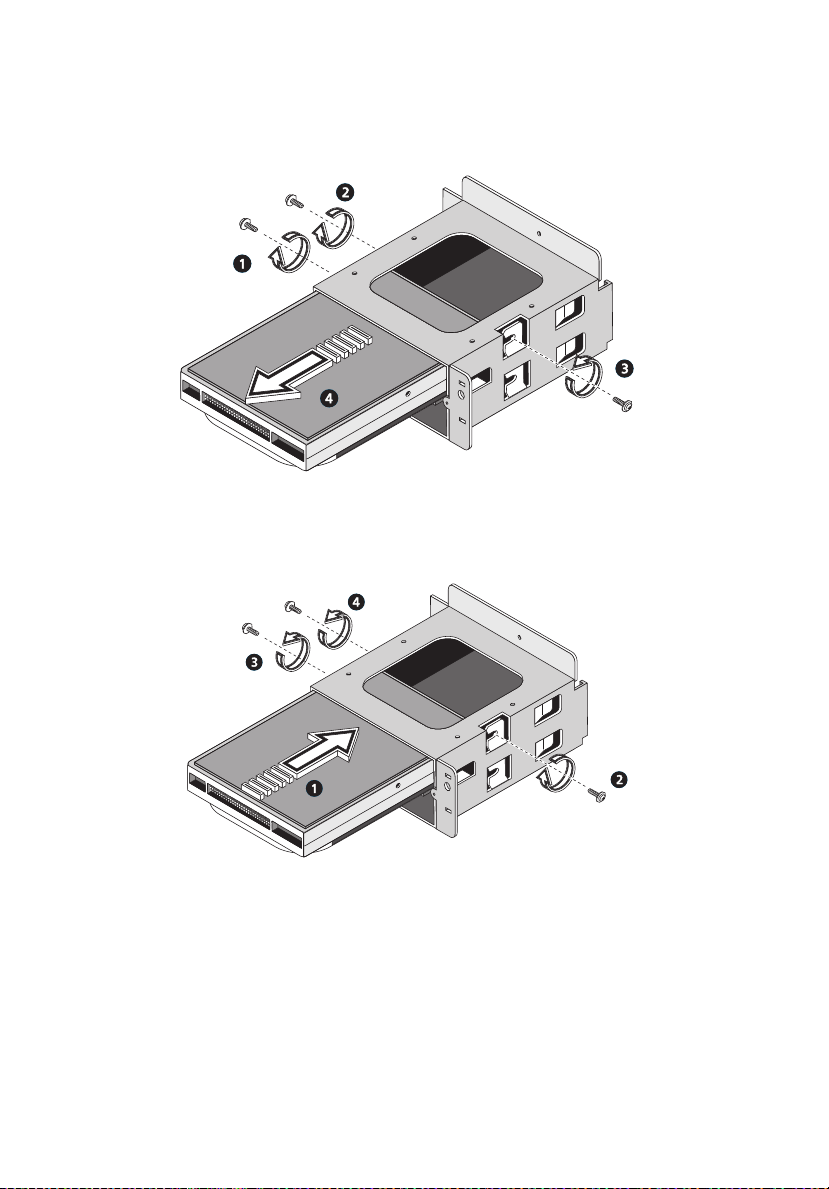

Remplacement du disque dur 66

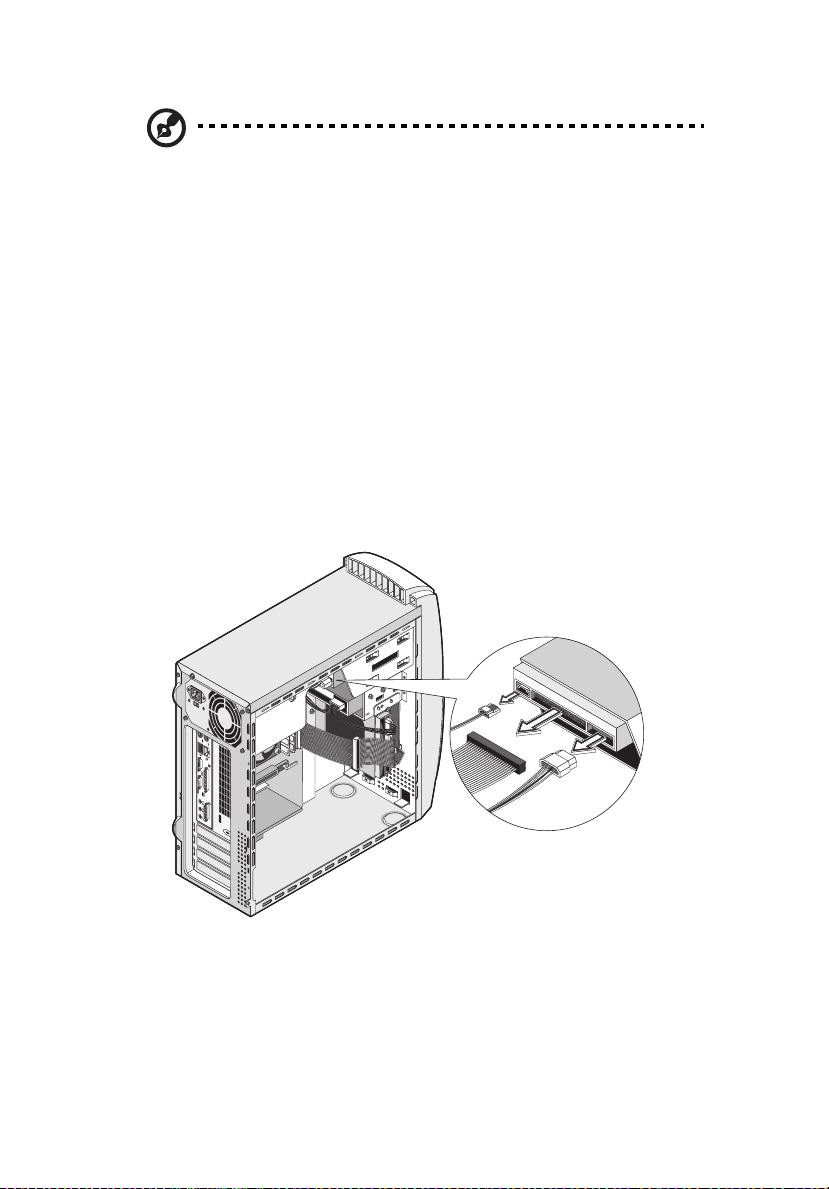

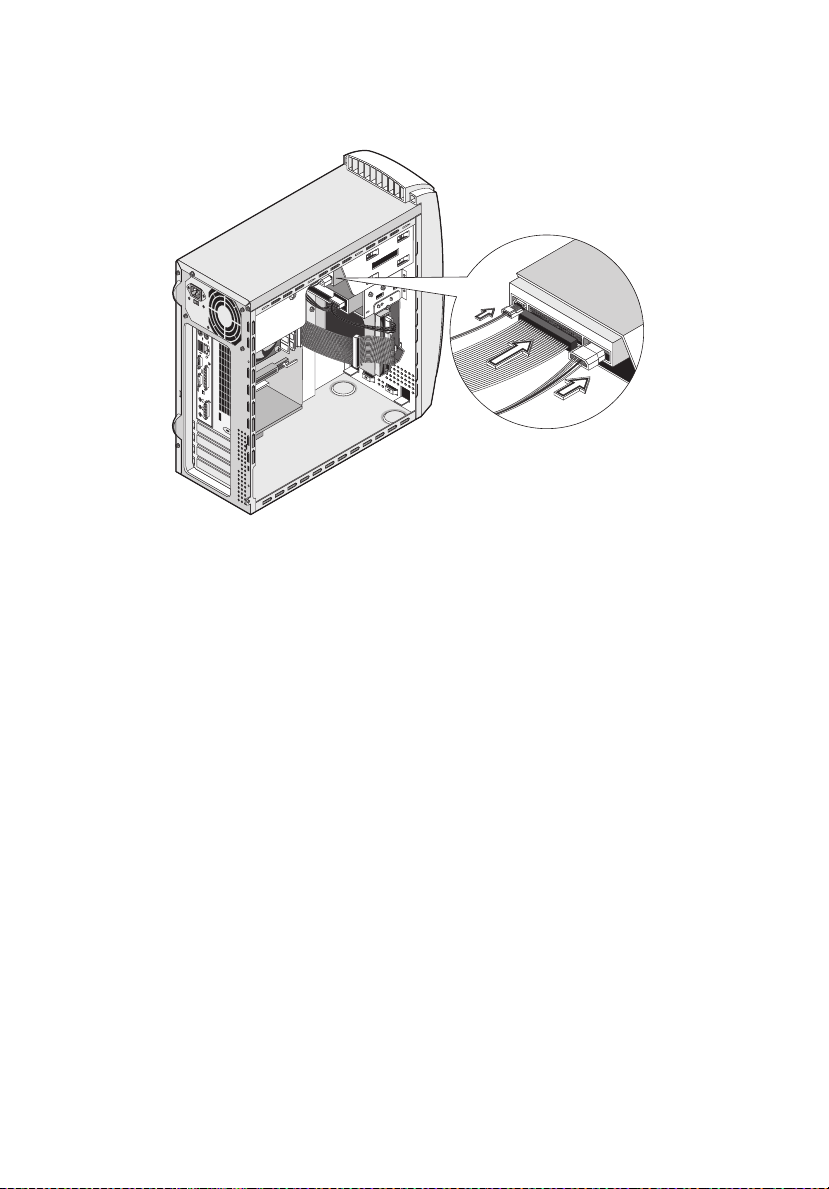

Remplacement du lecteur de CD-ROM/DVD-ROM/
CD-RW 70

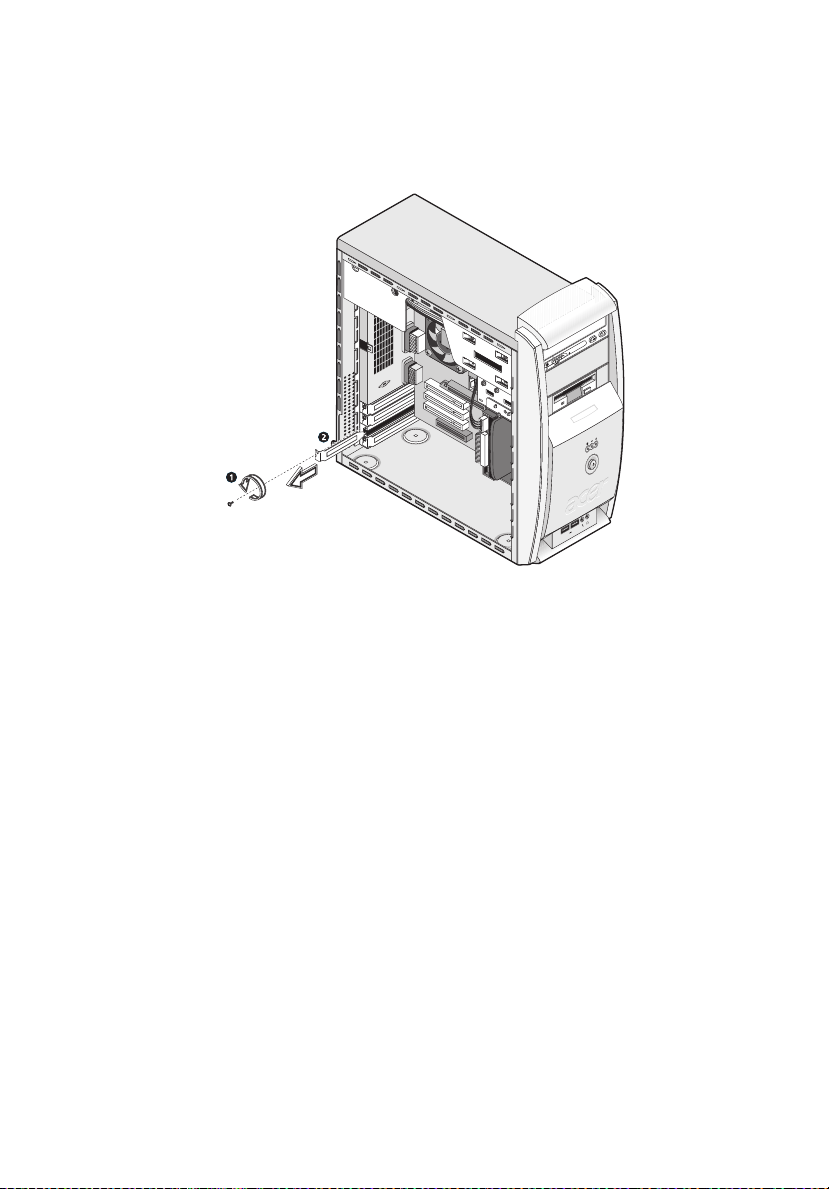

Installation d’une carte d’extension 72
5 Logiciels 75
Acrobat Reader 78
Norton AntiVirus 79
NTI CD-Maker 2000 (pour les modèles avec CD-RW) 80
PowerDVD (pour les modèles avec DVD) 81
Réinstallation des programmes 82
Récupération de votre système 82
6 FAQ 83
Index 89
xi
xii
1 Pour
commencer
Ce chapitre décrit le contenu de l’emballage
de votre ordinateur et fournit également
des conseils importants sur le soin à apporter
à votre ordinateur.
Contenu de l’emballage
Avant de déballer votre ordinateur, assurez-vous d’avoir un espace
suffisant pour l’installer.
Déballez le carton avec soin et sortez le contenu. Si l’un des éléments
suivant était manquant ou endommagé, contactez immédiatement
votre revendeur :
•AcerPower Sd
• Éléments contenus dans la boîte des accessoires
• Clavier USB ou PS/2
• Souris USB ou PS/2
• Manuel d’utilisation
• Autres documentations d’utilisation et logiciels tiers
3
4
1 Pour commencer
Prendre soin de votre ordinateur
Veuillez lire les instructions importantes ci-dessous. Le respect de ces
instructions vous permettra de maximiser la longévité de votre
ordinateur.
Conseils importants
• N’exposez pas l’ordinateur à la lumière directe du soleil. Ne le
mettez pas à côté d’une source de chaleur comme un radiateur.
• Ne soumettez pas l’ordinateur à des champs magnétiques.
• N’exposez pas l’ordinateur à la pluie ou à l’humidité.
• Ne renversez pas d’eau ou de liquides sur l’ordinateur.
• Ne soumettez pas l’ordinateur à des vibrations ou des chocs
violents.
• N’utilisez pas l’ordinateur en milieu empoussiéré ou sale.
• Ne placez jamais l’ordinateur sur une surface instable.
• Ne marchez pas, ni ne placez rien sur le cordon d’alimentation.
Installez le cordon d’alimentation et les autres câbles en dehors
des zones de passage.
• Lorsque vous débranchez le cordon d’alimentation, ne tirez pas sur
le cordon, mais sur la prise.
• Lors de l’utilisation d’une rallonge, assurez-vous que l’ampérage
total des appareils reliés par la rallonge reste dans les limites
prévues pour la rallonge. De même, vérifiez que l’ampérage total
de tous les appareils reliés à une même prise secteur ne dépasse
pas la valeur du fusible.
• Vérifiez la documentation fournie avec vos programmes logiciels
pour vérifier si vous pouvez sélectionner d’autres combinaisons de
résolution et de couleur. Ces ajustements peuvent offrir un
meilleur confort visuel.
Nettoyage et maintenance
Pour nettoyer votre ordinateur et votre clavier
1. Mettez l’ordinateur hors tension et débranchez le cordon
d’alimentation.
2. Utilisez un chiffon doux, légèrement humecté d’eau et frottez
doucement l’extérieur de l’ordinateur et du clavier. N’utilisez pas
de liquide ou d’aérosol de nettoyage.
Pour nettoyer votre souris
1. Ouvrez le couvercle circulaire au-dessous de la souris.
2. Enlevez la balle en caoutchouc et essuyez-la avec un chiffon doux
et légèrement humide.
3. Remettez la balle en place et fermez le couvercle.
Pour nettoyer votre moniteur
Veillez à garder l’écran propre. Pour des instructions de nettoyage,
consultez la documentation fournie avec votre moniteur.
Quand contacter un technicien de service :
• si l’ordinateur est tombé et est endommagé ;
• si un liquide a été renversé dans l’ordinateur ;
• si l’ordinateur ne fonctionne pas normalement ;
5
Obtenir de l’assistance technique
Pour de l’assistance technique, contactez votre revendeur ou votre
distributeur local. Vous pouvez également accéder au site Web d’Acer
(www.acer.com) pour des informations sur où et comment contacter
les centres de service de votre région.
6
1 Pour commencer
Accès au guide en ligne
Vous pouvez également consulter le guide en ligne du AcerPower Sd
pour des informations sur votre ordinateur.
Pour accéder au guide en ligne (pour Windows XP)
1. Sur la barre des tâches de Windows XP, cliquez sur le bouton
Démarrer, Centre d’aide et de support.
2. Sur la page d’accueil du Centre d’aide et de support, doublecliquez sur l’icône AcerPower Sd Online.
Pour accéder au guide en ligne (pour Windows 2000)
1. Double-cliquez l’icône AcerPower Sd Online sur le bureau de
Windows.
2 Visite guidée du
système
Ce chapitre présente les
fonctionnalités et les composants
de votre ordinateur.
Fonctionnalités
Voici quelques-unes seulement des nombreuses fonctionnalités de
votre ordinateur :
Performance
• Processeur Intel Pentium® 4
• Mémoire système extensible à un maximum de 2 Go en utilisant
des modules DIMM SDRAM DDR (Double Data Rate)
Remarque : Pour tirer parti de la capacité de la mémoire système
mentionnée ci-dessus, vous devez utiliser des modules mémoire de
1 Go qui ne sont pas encore disponibles sur le marché. La capacité
de module la plus large disponible est actuellement de 512 Mo, ce
qui permet un maximum de 1 Go
• Fonction de gestion de l’alimentation
• Lecteur de disquettes 3,5 pouces
• Lecteur de CD-ROM, de DVD-ROM ou graveur de CD-RW
• Disque dur IDE améliorée de haute capacité
9
Multimédia
• Accélérateur graphique 256 bits intégré
• Système audio de qualité 3D par l’intermédiaire d’un contrôleur
audio intégré
• Interfaces d’entrée audio, de sortie audio, de sortie casque, de
microphone et de MIDI/jeu

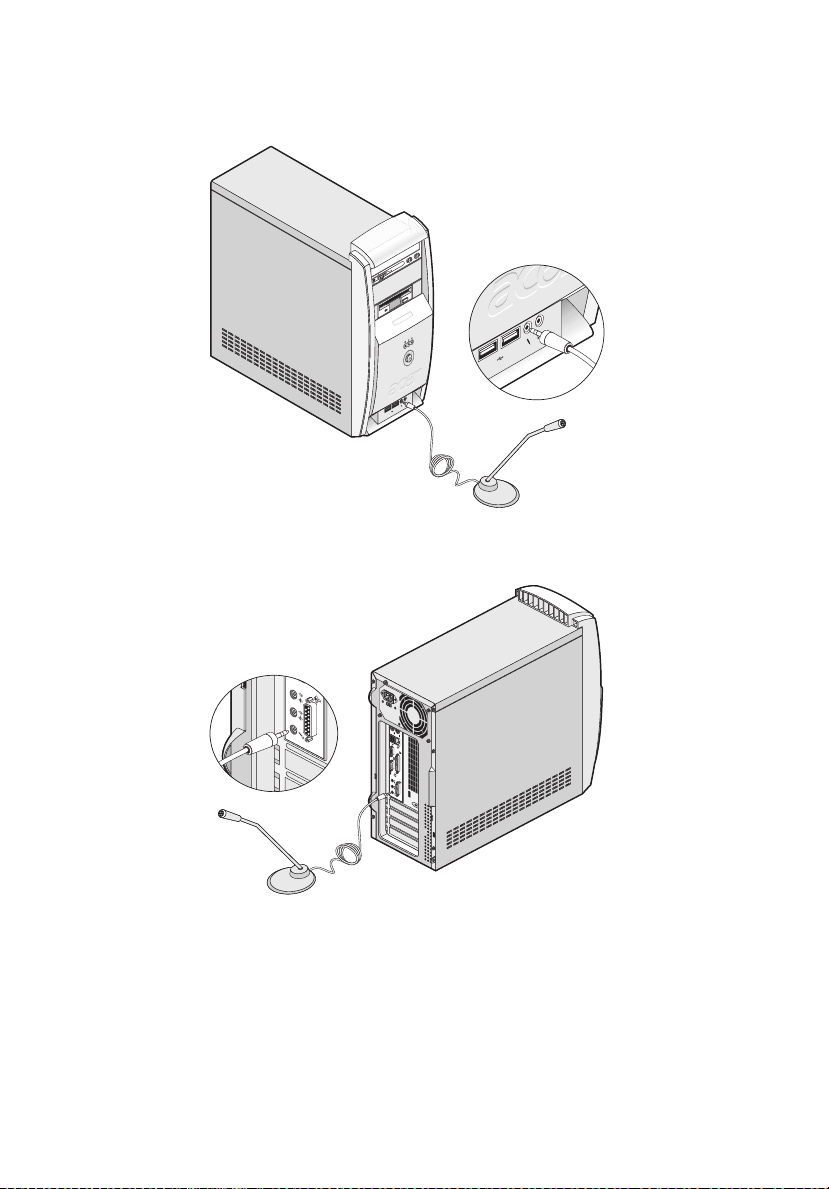

Remarque : Le système a deux ports microphone (avant et
arrière). Cependant, vous ne pouvez pas utiliser les deux en même
temps. Par défaut, votre système active le port microphone à
l’avant et désactive le port à l’arrière.
Connectivité
• Deux interfaces PS/2 pour souris et clavier
10
2 Visite guidée du système
• Une interface série et une parallèle
•Un port VGA
• Ports USB (Universal Serial Bus) (deux à l’avant et deux à l’arrière)
• Modem fax/données PCI haute vitesse (optionnel)
• Prise en charge du réseau 10Base-T/100Base-TX avec fonction de
réveil distant
Panneau avant
Le panneau avant de votre ordinateur a les éléments suivants :
11
Réf. Icône Composant
1 Plateau du CD-ROM/DVD-ROM/CD-RW
2 Bouton Arrêt/Éjection
3 Bouton Passer/Avancer
4 Lecteur de disquettes 3,5 pouces
5 Bouton d’éjection du lecteur de disquettes
6 Diode d’activité du disque dur
12
Réf. Icône Composant
7 Diode d’activité du réseau
8 Diode d’alimentation
9 Bouton d’alimentation
10 Prise haut-parleur/sortie audio
11 Prise microphone (avant)
12 Ports USB
13 Diode du lecteur de disquettes
14 Baie de lecteur 5,25 pouces
2 Visite guidée du système
15 Bouton de contrôle du volume
16 Prise casque/écouteurs du
CD-ROM/DVD-ROM/CD-RW
17 Trou d’éjection d’urgence du
CD-ROM/DVD-ROM/CD-RW
18 Diode du CD-ROM/DVD-ROM/CD-RW
Remarque : Le système a deux ports microphone (avant et arrière).
Cependant, vous ne pouvez pas utiliser les deux en même temps. Par
défaut, votre système active le port microphone à l’avant et désactive le
port à l’arrière.
Panneau arrière
Le panneau arrière de votre ordinateur a les éléments suivants :
13
Réf. Icône Couleur Composant
1 Alimentation
2 Port réseau
3 Bordeaux Port parallèle/imprimante
4 Or Port MIDI/jeu
5 Connecteurs d’extension
6 Rose Port microphone (arrière)
14
Réf. Icône Couleur Composant
7 Bleu pastel Prise d’entrée audio
8 Vert pastel Prise de sortie audio
9 Bleu Port VGA
2 Visite guidée du système
10 Bleu clair
ou bleuvert
11 Noir Ports USB
12 Violet Port clavier PS/2
13 Vert Port souris PS/2
14 Sélecteur de tension
15 Prise du cordon d’alimentation
Port série
Pour des informations sur la connexion des périphériques, voir
« Connexion des périphériques » à la page 29 et « Connexion des
options » à la page 38.
Clavier
Le clavier fourni a des touches de pleine taille qui comprennent des
touches de direction séparées, deux touches Windows et douze
touches de fonctions.
15
No. Description
1 Touches de fonction
2 Touche Verr Maj
3 Touche logo Windows
4 Touche d’application
5 Touches de direction
6 Repose-mains
7 Touche Verr Num
8 Touche Arrêt Défil
9 Bouton de contrôle du
volume / muet
16
No. Description
10 Touches multimédias
11 Touches Internet et de
suspension
12 Touches programmables
2 Visite guidée du système
Touches de fonction
Les touches de fonction, F1 à F12, permettent elles effectuent des
fonctions spécifiques, selon l’application qui les utilise.
Touches de verrouillage
Le clavier a trois touches de verrouillage qui peuvent être activées ou
désactivées pour basculer entre deux fonctions.
Touche Description
Verr Maj Quand Verr Maj est allumé, tous les caractères
alphabétiques sont tapés en majuscules.
Verr Num Quand Verr Num est allumé, le pavé numérique
est en mode numérique. Les touches
fonctionnent comme une calculatrice (complète
avec les opérateurs numériques +, -, * et /).
Arrêt Défil Quand Arrêt Défil est allumé, l’écran se déplace
d’une ligne vers le haut ou vers le bas quand
vous appuyez sur la flèche de défilement vers le
haut ou le bas respectivement. Remarquez
qu’Arrêt Défil peut ne pas fonctionner avec
certaines applications.
Touches Windows
Le clavier a deux touches qui accomplissent les fonctions spécifiques à
Windows.
Touch e Description
17
touche logo
Windows
Touche d’application Ouvre le menu contextuel de l’application
Bouton Démarrer. Les combinaisons avec cette
touche accomplissent des fonctions spéciales,
par exemple :
• Windows + Tab: Active le prochain
bouton de la barre des tâches
• Windows + E: Explorer le Poste de travail
• Windows + F: Trouver un document
• Windows + M: Réduire Tout
• Shift + Windows + M: Annuler Réduire
Tout
• Windows + R: Affiche la boîte de
dialogue de Exécuter
(même chose qu’un clic du bouton droit de la
souris).
Touches de direction
Les touches de direction, également appelées touches du curseur, vous
permettent de déplacer le curseur à l’écran. Elles ont la même fonction
que les touches fléchées sur le pavé numérique lorsque Verr Num est
désactivé.
Repose-mains
Le repose-mains détachable fournit un emplacement confortable pour
reposer vos mains pendant la frappe.
18
2 Visite guidée du système
Bouton de contrôle du volume / muet
Le bouton de contrôle du volume / muet contrôle le volume
des haut-parleurs. Tournez-le dans un sens ou dans l’autre
pour ajuster le volume. Appuyez-le pour éteindre ou allumer
le son.
Touches multimédias
Elles vous permettent de manière pratique de lire, d’effectuer une
pause, d’arrêter, d’avancer ou de reculer d’un morceau, en utilisant
votre clavier.
Icône Touche Description
Lecture/
Pause
Arrêter Appuyez pour arrêter la lecture du fichier
Avancer Appuyez pour avancer vers le fichier audio
Appuyez pour commencer la lecture d’un
fichier audio ou vidéo. Appuyez de
nouveau pour effectuer une pause.
audio ou vidéo.
ou vidéo suivant et commencer la lecture.
Icône Touc he Description
Reculer Appuyez pour reculer vers le fichier audio
ou vidéo précédent et commencer la
lecture.
Touches Internet et de suspension
Les touches Internet et de suspension sont au nombre de trois :
Icône Touche Description
19
Messagerie
électronique
Navigateur
du Web
Suspension Appuyez sur ce bouton pour mettre le
Exécute votre système de messagerie.
Exécute votre navigateur par défaut
actuel.
système en sommeil.
Touches programmables
Les touches programmables vous aident à accéder directement à une
adresse URL (site Web) ou à exécuter un programme, un fichier ou une
application de votre système. La cinquième touche est utilisée pour
démarrer Media Player de Windows. Si vous désirez configurer les
paramètres de chaque touche, cliquez du bouton droit sur l’icône
Magic Keyboard situé sur le bureau de Windows.
20
2 Visite guidée du système
Souris
Votre souris a une molette de défilement et deux boutons : un bouton
gauche et un bouton droit. Le clic d’un de ces boutons consiste à
l’appuyer puis à le relâcher rapidement. Parfois, il est nécessaire
d’effectuer un double-clic (cliquer du même bouton deux fois
rapidement) ou d’effectuer un clic du bouton droit (cliquer du bouton
droit rapidement).
La molette de défilement entre les deux boutons est ajoutée pour
fournir une meilleure capacité de défilement. En faisant tourner
simplement la molette avec votre index, vous pouvez vous déplacer
rapidement dans les pages ou les fenêtres. La molette peut également
servir de troisième bouton vous permettant de cliquer ou de doublecliquer rapidement une icône ou un élément sélectionné.
Pour des informations sur l’entretien de votre souris, voir « Pour
nettoyer votre souris » à la page 5.
Souris PS/2
Souris USB
Remarque : Si vous êtes gaucher, consultez votre manuel
Windows pour des instructions sur la configuration de votre souris
pour une utilisation avec la main gauche.
21
Lecteurs
Votre ordinateur a les lecteurs qui suivent :
Lecteur de disquettes
Le lecteur de disquettes 3,5 pouces de votre ordinateur accepte les
disquettes de capacité 1,44 Mo et 720 Ko.
Les disquettes sont compactes, légères et faciles à transporter. Voici
quelques conseils sur le soin à apporter à vos disquettes :
• Effectuez toujours des copies de sauvegarde des disquettes qui
contiennent des fichiers données ou programmes importants.
• Éloignez les disquettes des champs magnétiques et des sources de
chaleur.
• Évitez de retirer une disquette du lecteur lorsque la diode
d’activité du lecteur est allumée.
• Protégez vos disquettes en écriture pour prévenir un effacement
accidentel. Pour ce faire, faites glisser l’onglet de protection en
écriture à la position de protection en écriture.
1-Protégée en écriture
• Lorsque vous collez une étiquette sur une disquette 3,5 pouces,
assurez-vous que l’étiquette est bien collée (à plat sur la surface) et
dans sa zone réservée (zone légèrement en dépression) sur la
disquette. Une étiquette mal collée peut faire coincer la disquette
lorsque vous l’insérez ou la retirez.
2-Non-protégée en
écriture
22
2 Visite guidée du système
Lecteur de CD-ROM/DVD-ROM, graveur de CD-RW
Votre ordinateur peut avoir un lecteur de CD-ROM ou de DVD-ROM ou
un graveur de CD-RW. Ce lecteur est situé sur le panneau avant de
votre ordinateur. Le lecteur de CD-ROM vous permet de lire des types
différents de disques compacts (CD). Le lecteur de DVD-ROM vous
permet de lire non seulement les anciennes générations de CD-ROM,
CD-I et CD vidéo, mais également les nouveaux DVD (Digital Video
Disc). Le graveur de CD-RW, quant à lui, vous permet d’enregistrer des
disques CD-RW (enregistrables et réenregistrables). Le DVD ou DVDROM est un nouveau type de disque qui contient un minimum de 4,7
Go (Gigaoctets), suffisamment pour un film entier. On pense que les
DVD-ROM remplaceront éventuellement les CD-ROM, ainsi que les
cassettes vidéo VHS et les disques laser.
Les CD et les DVD, comme les disquettes, sont compacts, légers et
faciles à transporter. Cependant, ils sont plus délicats que les disquettes
et doivent être manipulés avec grand soin.
Pour insérer un CD ou DVD dans le lecteur de CD-ROM ou de DVD de
votre ordinateur :
1. Appuyez doucement sur le bouton d’éjection sur le panneau
avant.
2. Lorsque le plateau du disque s’ouvre, insérez le CD ou le DVD.
Assurez-vous que la face titre du disque est vers le haut. Lorsque
vous tenez un disque, tenez-le par les bords externes ou internes
pour éviter de laisser des marques.
23
3. Appuyez de nouveau sur le bouton d’éjection pour fermer le
plateau.
Prendre soin de vos CD et DVD
• Conservez vos disques dans leurs boîtes lorsque vous ne les utilisez
pas pour éviter les rayures ou d’autres dégradations. Toute
poussière ou tout dégradation peut avoir un effet sur les données
du disque, affecter la lentille de lecture sur le lecteur de CD ou de
DVD, ou empêcher l’ordinateur de lire correctement le disque.
• Lors de la manipulation des disques, tenez-les toujours par les
bords externes ou internes pour éviter les marques.
• Pour nettoyer les disques, utilisez un chiffon propre et sans
peluche et nettoyez droit du centre vers l’extérieur. Ne nettoyez
pas de manière concentrique.
24
• Nettoyez votre lecteur de CD ou de DVD régulièrement. Vous
pouvez vous reporter au kit de nettoyage pour des instructions.
Les kits de nettoyage sont disponibles dans les magasins
d’informatique et d’électronique.
2 Visite guidée du système
Disque dur
Votre ordinateur contient un disque dur IDE améliorée de haute
capacité. Si vous désirez remplacer votre disque ou en ajouter un
second, contactez votre revendeur ou un technicien de service qualifié
pour du support.
3 Installation de votre
ordinateur
Ce chapitre contient des instructions
détaillées sur l’installation de votre
ordinateur et la connexion des
périphériques supplémentaires.
27
Mise en place d’une zone de travail confortable
La sécurité au travail commence par l’organisation de votre espace de
travail et avec l’utilisation correcte de l’équipement. Pour cette raison,
il est très important de prendre le temps et de réfléchir à la manière
dont vous allez organiser votre zone de travail.
Ces points sont à prendre en considération :
Positionnement de votre siège
Le fait d’avoir un bon type de siège ne signifie pas nécessairement que
vous êtes bien assis. Il est nécessaire d’ajuster votre siège à votre
personne. Une bonne position vous permettra d’être assis plus
confortablement et d’être plus productif.
• Évitez d’incliner votre siège. Si vous avez un siège qui s’incline,
verrouillez les boutons d’inclinaison afin que votre siège ne puisse
plus s’incliner vers l’avant ou vers l’arrière lorsque vous utilisez
votre ordinateur.
• Ajustez la hauteur de votre siège afin que lorsque vous êtes assis,
vos cuisses soient parallèles au sol et vos pieds soient à plat sur le
sol.
• Appuyez votre dos sur le dossier du siège. Votre torse travaille plus
pour garder son équilibre si votre dos n’est pas appuyé sur le
dossier du siège.
Positionnement de votre ordinateur
Prenez ce qui suit en compte lors du choix d’un emplacement pour
votre ordinateur :
• Ne placez pas votre ordinateur à proximité d’appareils qui peuvent
causer des interférences électromagnétiques ou de
radiofréquence, comme les transmetteurs radio, les téléviseurs, les
photocopieurs ou les appareils de chauffage et de
conditionnement de l’air.
• Évitez les milieux empoussiérés et la température et l’humidité
extrêmes.
28
• Vous pouvez placer votre ordinateur à côté ou au-dessous de votre
table s’il n’occupe pas l’espace nécessaire pour travailler et se
déplacer.
3 Installation de votre ordinateur
Positionnement de votre moniteur
Placez votre moniteur à une distance de vision confortable, en général
de 50 à 60 cm. Ajustez l’affichage de manière à ce que le haut de
l’écran soit au niveau ou légèrement au-dessous du niveau des yeux.
Positionnement de votre clavier
L’emplacement de votre clavier est un facteur très important sur votre
position. Un placement trop éloigné peut vous faire pencher vers
l’avant vous forçant à vous asseoir dans une position non naturelle. Un
placement trop haut ajoutera de la tension aux muscles de vos épaules.
• Le clavier doit être placé juste au-dessus des cuisses. Ajustez la
hauteur du clavier en sortant les pieds rétractables situés sous le
clavier.
• Maintenez vos avant-bras parallèles au sol lorsque vous tapez. Vos
bras et vos épaules doivent être décontractés. Essayez ensuite de
taper de manière légère. Si vous ressentez de la fatigue aux
épaules ou au cou, arrêtez pendant quelques instants et vérifiez
votre position.
• Positionnez votre clavier devant votre moniteur. Un
positionnement du clavier à côté du moniteur vous fera tourner la
tête lorsque vous tapez ce qui peut ajouter de la tension aux
muscles de votre cou et les fatiguer.
Positionnement de votre souris
• Il est préférable de placer la souris sur la même surface que votre
clavier afin de pouvoir l’atteindre facilement.
• Ajustez sa position pour avoir suffisamment d’espace pour le
déplacement sans que vous deviez tendre le bras ou vous pencher.
• Utilisez votre bras pour déplacer la souris. N’appuyez pas votre
poignet sur la table lorsque vous déplacez la souris.
29
Connexion des périphériques
L’installation de votre ordinateur est facile. Dans la plupart des cas, il
n’y a que quatre composants à connecter : la souris, le clavier, le
moniteur et le cordon d’alimentation.
Souris
Branchez le câble de la souris dans le port USB (port noir) ou le
port souris PS/2 (port vert) situé sur le panneau arrière de votre
ordinateur.
Souris USB
30
Souris PS/2
3 Installation de votre ordinateur
Clavier
Branchez le câble du clavier dans le port USB (port noir) ou le
port clavier PS/2 (port vert) situé sur le panneau arrière de votre
ordinateur.
Clavier USB
31
32
Clavier PS/2
3 Installation de votre ordinateur
Moniteur
Branchez simplement le câble du moniteur LCD dans le port du
moniteur (port bleu) situé sur le panneau arrière de votre
ordinateur.
33
Remarque : Consultez le manuel du moniteur pour des
informations et des instructions complémentaires.
34
3 Installation de votre ordinateur
Câble d’alimentation
Attention : Avant de continuer, vérifiez la tension de votre
région. Assurez-vous qu’elle correspond au réglage de la tension
de votre ordinateur (reportez-vous à la page 13 pour connaître
l’emplacement du sélecteur de tension sur le panneau arrière de
votre ordinateur). Si elle ne correspond pas, modifiez le réglage
de la tension selon celle de votre région.
Branchez une extrémité du cordon d’alimentation dans la prise
d’alimentation située sur le panneau arrière de votre ordinateur.
Branchez ensuite l’autre extrémité du cordon d’alimentation dans une
prise secteur.
Mise sous tension de votre ordinateur
Après avoir connecté les périphériques nécessaires et branché le câble
d’alimentation, vous êtes maintenant prêt à mettre l’ordinateur sous
tension et à commencer à travailler.
Pour mettre votre ordinateur sous tension :
1. Mettez tous les périphériques connectés à votre ordinateur sous
tension (moniteur, imprimante, modem, haut-parleurs, ...)
2. Sur le panneau arrière de votre ordinateur, réglez le sélecteur de
tension sur la plage de tension applicable à votre région.
Remarque : L’illustration du panneau arrière de l’ordinateur
montré ci-dessous peut être différent de votre modèle
d’ordinateur. Si votre modèle d’ordinateur a un interrupteur
d'alimentation principal situé au-dessus du sélecteur de tension,
réglez d’abord le sélecteur de tension à la plage de voltage
applicable à votre région avant de mettre sous tension avec
l’interrupteur d'alimentation principal.
35
36
3 Installation de votre ordinateur
3. Sur le panneau avant de votre ordinateur, appuyez sur le bouton
d’alimentation.
Important : Assurez-vous que le câble d’alimentation est branché
de manière appropriée dans une prise électrique. Si vous utilisez
une barrette multiprises ou un régulateur de voltage, assurerezvous de le brancher et de le mettre sous tension.
37
Mise hors tension de votre ordinateur
Pour mettre votre ordinateur hors tension, cliquez sur Démarrer,
Arrêter... et sélectionnez Arrêter ; puis cliquez sur OK. Vous pouvez
alors mettre tous les périphériques connectés à votre ordinateur hors
tension.
Si vous ne pouvez pas arrêter votre ordinateur normalement, appuyez
sur le bouton d’alimentation pendant au moins quatre secondes. Un
appui rapide sur le bouton peut ne placer le système qu’en mode de
Suspension seulement.
Il n’est pas nécessaire d’utiliser l’interrupteur d’alimentation
principal à chaque fois que vous mettez votre ordinateur hors
tension. Utilisez l’interrupteur d’alimentation principal seulement
si :
- vous n’allez pas utiliser votre ordinateur pour une longue
période de temps ou
- lors d’un recours au service.
38
3 Installation de votre ordinateur
Connexion des options
Imprimante
Remarque : L’imprimante présentée ci-dessous est pour référence
seulement. Le modèle de périphérique peut varier selon les pays.
Imprimante parallèle
Pour connecter une imprimante, branchez le câble de l’imprimante
dans le port parallèle (port bordeaux) situé sur le panneau arrière
de votre ordinateur.
Imprimante USB
Pour connecter une imprimante USB, branchez le câble de
l’imprimante dans le port USB (port noir) situé sur le panneau
arrière de votre ordinateur.
39
Imprimante série
Pour connecter une imprimante série, branchez le câble de
l’imprimante dans le port série (port bleu clair ou bleu-vert) situé
sur le panneau arrière de votre ordinateur. Voir le panneau arrière
pour l’emplacement du port série.
40
3 Installation de votre ordinateur
Souris série
Pour connecter une souris série, branchez le câble de la souris série
dans le port série (port bleu clair ou bleu-vert) situé sur le
panneau arrière de votre ordinateur.
Moniteur LCD
Branchez simplement le câble du moniteur LCD dans le port du
moniteur (port bleu) situé sur le panneau arrière de votre
ordinateur.
41
42
3 Installation de votre ordinateur
Réseau
Vous pouvez connecter votre ordinateur au réseau avec un câble
réseau. Pour ce faire, branchez le câble réseau dans le port réseau
sur le panneau arrière de votre ordinateur.
Remarque : Consultez le manuel de votre système d’exploitation
pour des informations sur la configuration du réseau.
Périphériques multimédias
Vous pouvez connecter des composants multimédias comme un
microphone, un casque ou des écouteurs, des haut-parleurs externes,
des périphériques audio en entrée et une manette de jeu. Ces
périphériques vous permettront de tirer parti des fonctionnalités
multimédias de votre ordinateur.
Remarque : Les périphériques multimédias présentés dans ce
guide en ligne sont pour référence seulement. Les modèles de
périphériques peuvent varier selon les pays.
Branchez les périphériques comme suit :
Remarque : Pour des informations complémentaires sur la
configuration des périphériques multimédias, consultez la
documentation fournie avec chaque périphérique.
• Microphone : se connecte à la prise microphone (prise rose)
située sur le panneau avant et le panneau arrière de votre
ordinateur.
43
Remarque : Le système a deux ports microphone (avant et
arrière). Cependant, vous ne pouvez pas utiliser les deux en même
temps. Le réglage par défaut pour votre système active le port
microphone à l’avant et désactive le port à l’arrière.
44
3 Installation de votre ordinateur
• Écouteurs, casque : se connecte à la prise casque (prise vert
pastel) située sur le panneau avant de votre ordinateur.
Remarque : Pour ajuster le volume du casque, cliquez sur l’icône
du volume située sur la barre des tâches en bas de votre écran.
Lorsque le contrôle du volume apparaît, faites glisser le curseur du
contrôle du volume au niveau désiré. Vous pouvez également
utiliser le bouton de contrôle du volume sur le clavier.
45
46
3 Installation de votre ordinateur
• Haut-parleurs externes : se connectent à la prise de sortie audio
(prise vert pastel) situés sur le panneau arrière de votre
ordinateur.
47
• Périphérique d’entrée audio : se connecte à la prise d’entrée audio
(prise bleu pastel) située sur le panneau arrière de votre
ordinateur.
• Manette de jeu : se connecte au port MIDI/jeu (port or) situé
sur le panneau arrière de votre ordinateur.
48
3 Installation de votre ordinateur
Périphériques USB
L’USB (Universal Serial Bus) est un nouveau concept de bus série qui
permet de connecter en cascade les périphériques comme une caméra
numérique, un clavier, une souris, une manette de jeu, un scanneur,
une imprimante et un modem. Avec l’USB, les connexions complexes
de câbles peuvent être éliminées.
Votre ordinateur a quatre ports USB, deux à l’avant et deux à l’arrière.
Ces ports vous permettent de connecter des périphériques série
supplémentaires à votre ordinateur sans utiliser toutes les ressources
du système.
Pour connecter un périphérique USB, branchez simplement le câble du
périphérique à un des ports USB (port noir).
49
Remarque : La plupart des périphériques USB ont un port USB
intégré qui vous permet de connecter d’autres périphériques USB
en chaîne.
50
3 Installation de votre ordinateur
4 Mise à niveau de votre
ordinateur
Ce chapitre contient des instructions sur la
mise à niveau de votre ordinateur et des
informations de base sur les cartes de votre
système qui seront utiles lors du processus
de mise à niveau.
Précautions d’installation
Avant d’installer un composant de l’ordinateur quel qu’il soit, nous
vous recommandons de lire les sections qui suivent. Ces sections
contiennent des précautions importantes contre l’électricité statique
ainsi que des instructions de préinstallation et de post-installation.
Précautions contre l’électricité statique
Les décharges d’électricité statique peuvent endommager votre
processeur, vos disques durs, cartes d’extension et autres composants.
Avant d’installer un composant du système, respectez toujours les
précautions suivantes :
1. Ne retirez un composant de son emballage antistatique qu’au
moment de son installation.
2. Portez un bracelet de mise à la terre et fixez-le à une partie
métallique de l’ordinateur avant de manipuler des composants
électroniques. Si vous n’avez pas de bracelet de mise à la terre,
maintenez le contact avec le système pendant toute la procédure
nécessitant la protection contre l’électricité statique.
Instructions de préinstallation
53
Procédez toujours comme suit avant d’installer un composant :
1. Mettez votre ordinateur hors tension ainsi que tous les
périphériques connectés avant de l’ouvrir. Débranchez ensuite
tous les câbles des prises électriques.
2. Ouvrez votre ordinateur en suivant les instruction de la page 55.
3. Respectez les précautions contre l’électricité statique décrites cidessus avant de manipuler un composant de l’ordinateur.
4. Retirez toute carte d’extension ou autre périphérique qui bloque
l’accès aux connecteurs des modules mémoire ou d’autres
composants.
5. Consultez les sections suivantes pour des instructions spécifiques
pour le composant que vous désirez installer.
54
Avertissement ! L’installation de composants peut
endommager le système si la mise hors tension n’est pas
effectuée au préalable de manière appropriée.
N’essayez pas les procédures décrites dans les sections qui
suivent si vous n’êtes pas un technicien de service qualifié.
4 Mise à niveau de votre ordinateur
Instructions de post-installation
Respectez ces instructions après l’installation d’un composant de
l’ordinateur :
1. Assurez-vous que les composants ont été installés selon les
instructions détaillées de leurs sections respectives.
2. Remettez en place toutes les cartes d’extension et tous les
périphériques que vous avez retirés avant l’installation.
3. Réinstallez les panneaux latéraux de l’ordinateur.
4. Connectez les câbles nécessaires et mettez votre ordinateur sous
tension.
55
Ouverture de votre ordinateur
Attention : Avant de commencer, assurez-vous d’avoir mis votre
ordinateur et tous les périphériques connectés hors tension. Lisez
les « Instructions de préinstallation » à la page 53.
Il est nécessaire d’ouvrir votre ordinateur avant de pouvoir installer un
composant. Consultez la section qui suit pour des instructions.
Pour retirer le panneau latéral
1. Mettez votre ordinateur hors tension et débranchez tous les
câbles.
2. Placez votre ordinateur sur une surface plate et ferme.
3. Retirez les deux vis de l’arrière avec un tournevis. Mettez les vis de
côté.
56
4 Mise à niveau de votre ordinateur
4. Faites glisser le panneau légèrement vers l’arrière (1), inclinez-le à
l’opposé du châssis (2) avant de le tirer vers le haut pour le libérer
du châssis (3).
Pour réinstaller le panneau latéral
1. Alignez le panneau latéral sur le châssis (1), insérez les attaches
dans les fentes (2), puis faites le glisser vers l’avant en place (3).
57
58
2. Fixez le panneau latéral avec deux vis.
4 Mise à niveau de votre ordinateur
Composants internes
La figure ci-dessous montre l’apparence de votre ordinateur lorsque
vous enlevez le capot :
59
No. Composant
1 Baies des lecteurs 5,25 pouces (deux baies)
2 Baies des lecteurs 3,5 pouces (deux baies)
3 Disque dur
4 Carte fille
5 Carte mère
6 Connecteurs d’extension
7 Connecteurs
8Alimentation
60
4 Mise à niveau de votre ordinateur
Cartes du système
Disposition de la carte mère
La figure ci-dessous présente tous les connecteurs et les cavaliers de la
carte mère. Reportez-vous au tableau pour une brève description de
chacun des connecteurs et des cavaliers.
La carte mère devient accessible lorsque vous ouvrez l’ordinateur. Elle
doit ressembler à la figure ci-dessous :
Réf. Composant
AGP1 Connecteur AGP
AUDI01 Prises MIDI/jeu (supérieur), sortie audio (gauche),
entrée audio (milieu) et microphone arrière (droit)
BATT Batterie
BIOS Puce du BIOS
CNR Connecteur adaptateur du réseau de communication
CONN1 Alimentation ATX
CPU Support du processeur
CPUFA Connecteur ventilateur du processeur à 3 broches
DIMM 1 Connecteur DIMM DDR 1
DIMM 2 Connecteur DIMM DDR 2
FDD1 Connecteur lecteur de disquettes
IDE1 Connecteur IDE 1
61
IDE2 Connecteur IDE 2
J8 Connecteur du commutateur d’intrusion du châssis
JAUD Connecteur audio avant
JAUX1 Connecteur FPIO audio
JBAT1 Cavalier d’effacement de la mémoire CMOS
JCD1 Connecteur d’entrée CD
JCOM2 Port série interne pour COM2
62
Réf. Composant
4 Mise à niveau de votre ordinateur
JFP1/
JFP2
JIR Connecteur du module infrarouge IrDA
JKBMS1 Ports PS/2 souris (supérieur) et clavier (inférieur)
JMD1 Connecteur d’entrée modem
JPW1 Connecteur d’alimentation (alimentation 12 V)
JUSB1 Connecteur USB avant
JUSB2 Connecteur USB avant
PCI1 Connecteur PCI 1
PCI2 Connecteur PCI 2
PCI3 Connecteur PCI 3
SiS 645/650 Chipset SiS 645/650
JFP1
1,3 Connecteur diode disque dur
2,4 Connecteur diode d’alimentation
5,7 Connecteur du bouton de réinitialisation
6,8 Connecteur de l’interrupteur d'alimentation
JFP2
2,8 Connecteur haut-parleur
4,6 Connecteur sonnerie
1,3,5 Connecteur diode d’alimentation
SiS 961 Chipset SiS 961
SYSFA Connecteur ventilateur du système à 3 broches
USB1 Ports réseau (supérieur) et USB (inférieur)
VGA/COM/LPT1 Port série et port VGA (inférieur droit et gauche) et
port parallèle (supérieur)
63
Carte audio
La carte audio installée dans votre ordinateur devrait avoir l’apparence
de la figure qui suit :
Réf. Description
JAUD Connecteur audio, se connecte au connecteur JAUD
sur la carte mère
JMIC
JSPK Port de sortie audio
JUSB Connecteur USB, se connecte au connecteur JUSB1,
Prise microphone (avant)
JUSB2 sur la carte mère
voir la remarque
JUSB1 Port USB
JUSB2 Port USB
Remarque : Le système a deux prises microphone (avant et
arrière). Cependant, vous ne pouvez pas utiliser les deux en même
temps. Par défaut, votre système active la prise microphone à
l’avant et désactive la prise à l’arrière.
64
4 Mise à niveau de votre ordinateur
Mise à niveau de votre ordinateur
Certains composants de votre ordinateur peuvent être mis à jour
comme la mémoire, le disque dur, le processeur et les cartes
d’extension. Cependant, pour des raisons de sécurité, il est
recommandé de ne pas effectuer ces mises à niveau vous-même. Si
vous désirez remplacer ou mettre à niveau un de ces composants,
contactez votre revendeur ou un technicien de service qualifié pour de
l’aide.
Remarque : Respectez les « Précautions d’installation » à la
page 53 lors de l’installation ou du retrait d’un composant du
système.
Installation de mémoire additionnelle
Les deux connecteurs à 184 broches sur la carte mère prennent en
charge les modules mémoire DIMM de type SDRAM (Synchronous
Dynamic Random Access Memory) DDR (Double Data Rate). Vous
pouvez installer des modules DIMM de 128 Mo, 256 Mo, 512 Mo ou 1
Go pour une capacité maximale de la mémoire de 2 Go.
Remarque : Pour tirer parti de la capacité de la mémoire système
mentionnée ci-dessus, vous devez utiliser des modules mémoire de
1 Go qui ne sont pas encore disponibles sur le marché. La capacité
de module la plus large disponible est actuellement de 512 Mo, ce
qui permet un maximum de 1 Go
Le module DIMM DDR doivent fonctionner sous 2,5 volts. Vous pouvez
installer des modules DDR PC1600/DDR200 ou PC2100/DDR266 sur les
connecteurs DIMM DDR. Contactez votre revendeur pour connaître les
fournisseurs de modules DIMM certifiés.
Attention : N’installez pas de mémoire SDRAM DDR200 (PC1600)
et DDR266 (PC2100) ensemble. La combinaison de modules DDR
de types différents pourrait entraîner un mauvais fonctionnement
de votre ordinateur.
65
Chacun des connecteurs DIMM DDR est indépendant des autres. Cette
indépendance vous permet d’installer des modules mémoire DIMM
DDR avec des capacités différentes pour former des configurations
différentes.
Pour retirer un module DIMM
Remarque : Le module DIMM DDR n’a qu’une seule encoche au
centre du module.
1. Retirez le panneau latéral (voir page 55).
2. Trouvez les modules DIMM DDR sur la carte mère.
3. Appuyez sur les clips de maintien de chaque côté du connecteur en
poussant vers l’extérieur pour libérer le module DIMM DDR (1,2).
Retirez doucement le module DIMM DDR du connecteur (3).
Pour installer un module DIMM
1. Trouvez le module DIMM DDR sur la carte mère.
66
2. Alignez le module DIMM DDR sur le connecteur (1). Appuyez le
module jusqu’à ce que les clips bloquent le module DIMM DDR en
place (2,3).
Remarque : Les connecteurs de modules DIMM DDR sont
détrompés pour assurer une bonne installation. Si vous insérez un
module DIMM DDR qui ne s’installe pas complètement,
l’orientation du module est probablement mauvaise. Changez le
sens du module et essayez de l’insérer de nouveau.
4 Mise à niveau de votre ordinateur
Pour reconfigurer votre ordinateur
Votre ordinateur détecte automatiquement la taille de la mémoire
installée. Exécutez l’utilitaire du BIOS pour afficher la nouvelle valeur
de la mémoire totale du système et prenez en note. Pour de plus
amples informations sur le BIOS, consultez le manuel en ligne du
AcerPower Sd (voir « Accès au guide en ligne » à la page 6).
Remplacement du disque dur
Procédez comme suit pour remplacer le disque dur de votre
ordinateur :
1. Retirez le panneau latéral (voir page 55).
2. Trouvez le cadre des disques durs.
67
3. Déconnectez tous les câbles du disque dur (alimentation et signal).
4. Retirez les trois vis qui fixent le cadre du disque dur au châssis
(1,2,3) et sortez le cadre (4).
68
4 Mise à niveau de votre ordinateur
5. Retirez les trois vis qui fixent le disque dur à son cadre (1,2,3) et
sortez le disque dur (4).
6. Insérez le nouveau disque dur (1) et fixez-le avec les trois vis que
vous avez retirées (2,3,4).
7. Réinstallez le cadre des disques durs dans le châssis comme illustré
dans la figure suivante :
a. Alignez le cadre sur l’encoche du châssis (1,2).
b. Installez le cadre du disque dur dans le châssis en le fixant aux
encoches du cadre du lecteur de disquettes (3).
c. Fixez le lecteur en utilisant le trois vis (4,5,6) que vous avez
retirées.
69
8. Connectez tous les câbles du disque dur.
70
Remarque : Assurez-vous que les autres extrémités des câbles du
disque sont bien connectées à leurs connecteurs correspondants
sur la carte mère.
9. Réinstallez le panneau latéral (voir page 57).
4 Mise à niveau de votre ordinateur
Remplacement du lecteur de CD-ROM/DVD-ROM/ CD-RW
Procédez comme suit pour remplacer le lecteur de CD ou de DVD ou le
graveur de CD-RW de votre ordinateur :
1. Retirez le panneau latéral (voir page 55).
2. Trouvez le lecteur de CD/DVD/CD-RW.
3. Déconnectez tous les câbles du lecteur de CD/DVD/CD-RW
(alimentation, signal et audio).
71
4. Retirez les deux vis qui fixent le lecteur de CD/DVD/CD-RW à son
cadre (1,2) et conservez les vis. Retirez le lecteur de CD/DVD/CDRW de sa baie (3).
5. Installez un nouveau lecteur de CD/DVD/CD-RW dans la baie (1) et
fixez-le avec les deux vis que vous avez retirées (2,3).
72
6. Connectez tous les câbles du lecteur de CD/DVD/CD-RW.
7. Réinstallez le panneau latéral (voir page 57).
4 Mise à niveau de votre ordinateur
Installation d’une carte d’extension
Pour installer une carte d’extension :
1. Retirez le panneau latéral (voir page 55).
2. Repérez un connecteur PCI libre sur la carte mère.
73
3. Retirez la vis qui fixe l’obturateur au châssis et conservez la vis (1).
Retirez l’obturateur sur le châssis à l’opposé du connecteur PCI
libre (2).
4. Retirez la carte de son emballage de protection.
74
4 Mise à niveau de votre ordinateur
5. Alignez la carte sur le connecteur libre, puis insérez-la dans le
connecteur (1). Assurez-vous que la carte est bien insérée. Fixez la
carte à votre ordinateur avec la vis que vous aviez retirée (2).
6. Réinstallez le panneau latéral (voir page 57).
Lorsque vous mettez le système sous tension, le BIOS détecte
automatiquement et attribue les ressources aux périphériques
nouvellement installés. Pour de plus amples informations sur le BIOS,
consultez le manuel en ligne du AcerPower Sd (voir « Accès au guide
en ligne » à la page 6).
5 Logiciels
Ce chapitre décrit les applications fournies
avec votre ordinateur.
77
Votre ordinateur est fourni avec les applications suivantes :
• Acrobat® Reader™
• Norton AntiVirus
• NTI CD-Maker 2000
•PowerDVD
Toutes les applications fournies avec votre ordinateur sont très faciles à
utiliser. Cependant, si vous avez besoin d’aide ou d’informations
supplémentaires, vous pouvez vous reporter à l’aide en ligne fournie
avec chaque application logicielle.
78
5 Logiciels
Acrobat Reader
Acrobat Reader est un logiciel qui vous permet d’afficher, de naviguer,
de parcourir et d’imprimer des fichiers au format PDF (Portable
Document Format) d’Adobe sur toutes les plates-formes informatiques
principales. Acrobat Reader peut ouvrir votre document sur un large
éventail de matériel et de logiciel et il aura exactement l’apparence
désirée, avec la mise en page, les polices, les liens et les images intactes.
Pour exécuter Acrobat Reader, double-cliquez sur l’icône Acrobat
Reader sur le bureau de Windows.
Pour de plus amples informations sur Acrobat Reader, vous pouvez
vous reporter à son menu d’aide en ligne.
79
Norton AntiVirus
Norton AntiVirus est un logiciel antivirus qui trouve et répare les
fichiers infectés et protège votre ordinateur contre les virus pour la
sécurité des données. Il contrôle également la présence de virus dans
les attachements du courrier électronique reçu. Il fournit une détection
utile des virus et des fonctions de réparation.
Pour installer Norton AntiVirus :
1. Double-cliquez l’icône de l’installateur Norton AntiVirus sur le
bureau de Windows.
2. Suivez toutes les instructions à l’écran jusqu’à ce que l’installation
soit terminée.
Pour de plus amples informations sur Norton AntiVirus, vous pouvez
vous reporter à son menu d’aide en ligne.
80
5 Logiciels
NTI CD-Maker 2000 (pour les modèles avec CD-RW)
NTI CD-Maker 2000 est un logiciel d’enregistrement des CD qui vous
permet de créer et de copier des données, de l’audio et de la vidéo sur
des disques CD-RW.
Pour exécuter NTI CD-Maker 2000 :
1. Double-cliquez l’icône NTI CD-Maker 2000 sur le bureau de
Windows.
2. Suivez toutes les instructions à l’écran.
Pour de plus amples informations sur l’utilisation de NTI CD-Maker
2000, vous pouvez vous reporter à son menu d’aide.
81
PowerDVD (pour les modèles avec DVD)
PowerDVD est un lecteur DVD logiciel pur de haute qualité qui apporte
les films et le karaoké de haute qualité sur votre ordinateur
multimédia. Vous pouvez lire des DVD haute résolution ou des fichiers
MPEG-2 avec la vidéo MPEG-2 et l’audio Dolby Digital (AC-3).
PowerDVD fournit un ensemble complet de commandes pour la
navigation et des fonctionnalités avancées comme la modification de
l’angle, la sélection de la langue et des sous-titres et le contrôle
parental. Il a également la fonctionnalité Internet I-Power qui
connecte à des ressources DVD en ligne par l’intermédiaire du portail
de PowerDVD.
Pour exécuter PowerDVD :
1. Double-cliquez l’icône PowerDVD sur le bureau de Windows.
2. Suivez toutes les instructions à l’écran.
Pour de plus amples informations sur PowerDVD, vous pouvez vous
reporter à son menu d’aide en ligne.
82
5 Logiciels
Réinstallation des programmes
Si vous désinstallez un des programmes préinstallés et si voulez le
réinstaller, procédez comme suit :
1. Assurez-vous que le système est sous tension.
2. Insérez le CD système dans le lecteur de CD-ROM/DVD-ROM.
3. Sélectionnez l’application que vous désirez réinstaller.
4. Suivez toutes les instructions à l’écran jusqu’à ce que l’installation
soit terminée.
Récupération de votre système
Lorsque les fichiers du système d’exploitation sont perdus ou
endommagées, le processus de récupération nécessite que vous
restauriez votre système à son état d’origine par défaut de l’usine.
Procédez comme suit :
1. Insérez le CD système dans le lecteur de CD-ROM/DVD-ROM.
2. Mise sous tension de votre ordinateur.
3. Suivez toutes les instructions à l’écran.
4. Retirez le CD système et insérez le CD de récupération dans le
lecteur de CD-ROM/DVD-ROM.
5. Après la copie du système d’exploitation sur votre disque dur,
retirez le CD de récupération et insérez le CD système dans le
lecteur de CD-ROM/DVD-ROM.
6. Suivez toutes les instructions à l’écran jusqu’à ce que l’installation
soit terminée.
Attention ! L’utilisation du CD de récupération efface tous les
fichiers qui ont été enregistrés sur votre ordinateur. Il est donc
nécessaire de sauvegarder vos fichiers importants avant de
commencer le processus de récupération.
Assurez-vous que le CD système ou de récupération est inséré
correctement dans le lecteur de CD-ROM/DVD-ROM. Une
mauvaise insertion peut endommager à la fois le CD et le lecteur.
6 FAQ
Ce chapitre décrit ce que vous devez faire
si votre ordinateur ne fonctionne pas
correctement. Cependant en cas de
problème plus sérieux, contactez votre
revendeur ou le centre de support
technique (www.acersupport.com
de l’aide.
) pour
85
Les questions qui suivent sont des situations qui peuvent apparaître
lors de l’utilisation de votre ordinateur, chacune étant suivi par des
réponses simples à la situation.
Q : J’ai appuyé sur le bouton d’alimentation, mais l’ordinateur ne s’est
pas initialisé.
R : Vérifiez la diode d’alimentation située au-dessus du bouton
d’alimentation.
Si la diode n’est pas allumée, l’ordinateur n’est pas alimenté. Procédez
comme suit :
• Vérifiez que le sélecteur de tension sur le panneau arrière de votre
ordinateur est réglé sur la tension appropriée.
• Assurez-vous que le câble d’alimentation est branché de manière
appropriée dans une prise électrique.
• Si vous utilisez une barrette multiprises ou un régulateur de
voltage,
assurez-vous de le brancher et de le mettre sous tension.
Si la diode est allumée, vérifiez ce qui suit :
• Le lecteur contient-il une disquette non-initialisable (non-système)
? Si c’est le cas, retirez-la ou remplacez-la avec une disquette
système et appuyez sur Ctrl + Alt + Suppr pour redémarrer votre
ordinateur.
• Les fichiers du système d’exploitation peuvent être endommagés
ou manquants. Insérez la disquette de démarrage créée lors de la
configuration de Windows dans le lecteur de disquettes et
appuyez sur Ctrl + Alt + Suppr pour redémarrer votre ordinateur.
Ceci va effectuer un diagnostic de votre système et effectuer les
corrections nécessaires. Cependant, si l’utilitaire de diagnostic
annonce toujours un problème, il vous sera peut-être alors
nécessaire d’insérer le CD système fourni avec votre ordinateur
pour le retourner à son état d’origine par défaut de l’usine.
86
Attention : L’utilisation du CD système efface tous les fichiers qui
ont été enregistrés sur votre ordinateur. Il est donc nécessaire de
sauvegarder vos fichiers importants avant de commencer le
processus de récupération. Pour de plus amples informations sur la
récupération de votre système, consultez le manuel en ligne du
AcerPower Sd.
6 FAQ
Q : Rien n’apparaît à l’écran.
R : La fonction de gestion de l’alimentation de votre ordinateur éteint
l’écran automatiquement pour économiser l’énergie. Appuyez
simplement sur une touche pour rallumer l’écran.
Si l’appui sur une touche ne rallume pas l’écran, vous pouvez
redémarrer votre ordinateur. Si le redémarrage ne fonctionne pas,
contactez votre revendeur ou le centre de support technique pour de
l’aide.
Q : L’imprimante ne fonctionne pas.
R : Vérifiez ce qui suit :
• Assurez-vous que l’imprimante est branchée à une prise secteur et
est sous tension.
• Assurez-vous que le câble de l’imprimante est bien branché dans le
port parallèle de l’ordinateur et dans le port correspondant de
l’imprimante. Voir « Imprimante » à la page 38 pour des
informations sur la connexion de l’imprimante à l’ordinateur.
• Pour des informations complémentaires sur l’imprimante,
reportez-vous à sa documentation.
Q : Aucun son ne sort de l’ordinateur.
R : Vérifiez ce qui suit :
• Le son est peut-être désactivé. Vérifiez l’icône du volume sur la
barre des tâches. Si elle est barrée, cliquez sur l’icône et
désélectionnez l’option Muet. Vous pouvez également appuyer
sur le bouton de contrôle du volume / muet sur votre clavier USB
pour réactiver le son.
87
• Si un casque stéréo, des écouteurs, ou des haut-parleurs externes
sont connectés à la prise de sortie audio de votre ordinateur, les
haut-parleurs internes sont éteints automatiquement.
Q : Le système ne peut pas lire les informations d’une disquette, du
disque dur, du CD ou du DVD.
R : Vérifiez ce qui suit :
• Assurez-vous que vous utilisez le type approprié de disque ou de
disquette. Voir « Lecteurs » à la page 21.
• Vérifiez que la disquette est bien formatée. Si ce n’est pas le cas,
formatez-la de nouveau.
Attention : Vous perdrez toutes les données déjà enregistrées sur
la disquette si vous la reformatez.
• Assurez-vous que la disquette, le CD ou le DVD est inséré
correctement dans le lecteur.
• Vérifiez que le CD ou le DVD est propre et n’est pas rayé.
• Vérifiez votre lecteur en utilisant une autre disquette ou un autre
disque. Si votre lecteur de disquettes ou de CD ou de DVD ne peut
pas non plus lire les informations sur la disquette, le CD ou le DVD,
il est possible que le lecteur soit défectueux. Contactez votre
revendeur ou le centre de support technique pour de l’aide.
Q : Le système ne peut pas écrire sur une disquette, un disque dur ou
un disque.
R : Vérifiez ce qui suit :
• Assurez-vous que la disquette ou le disque dur n’est pas protégé
en écriture. Voir « Lecteurs » à la page 21.
• Assurez-vous que vous utilisez le type approprié de disquette. Voir
« Lecteurs » à la page 21.
• Vérifiez que la disquette est bien formatée. Si ce n’est pas le cas,
formatez-la de nouveau.
Attention : Vous perdrez toutes les données déjà enregistrées sur
la disquette si vous la reformatez.
88
6 FAQ
