Инструкция к
проектору Acer серии PD724/PD726
Page 2
Инструции по утилизаци
Избавляясь от этого устройства, не выкидывайте его вместе с мусором.
Чтобы свести до минимума загрязнение и обеспечить как можно лучшую
защиту глобальной окружающей среды, отдайте устройство на повторную
переработку.
США
Для электронных устройств, которые имеют мониторы или дисплеи LCD/
CRT, или ртутные лампы со сверхвысоким давлением:
Ламп а (л а м пы) вну т р и этого п р о д у кта соде р ж ат рту т ь и д ол ж н ы
подвергаться повторной переработке или ликвидироваться в соответствие
с местными, го с у д а р с т в е н н ы м и или фед е р ал ьн ым и законами. За
дополнительной информацией обращайтесь на сайт Альянса предприятий
электронной промышленности www.eiae.org. Информацию конкретно об
утилизации ламп ищите на сайте www.lamprecycle.org.
Page 3
Содержание
Содержание ................................................................................................ 1
Памятка .......................................................................................................3
Меры предосторожности ....................................................................................3
Введение ..................................................................................................... 5
Функции прибора ................................................................................................5
Комплектация ......................................................................................................6
Обзор прибора ....................................................................................................7
Основной блок ..............................................................................................................7
Панель управления ...................................................................................................... 8
Панель управления ...................................................................................................... 9
Пульт дистанционного управления ...........................................................................10
Установка .................................................................................................. 11
Подключение проектора...................................................................................11
Включение и выключение проектора ..............................................................13
Включение проектора ................................................................................................ 13
Выключение проектора ..............................................................................................14

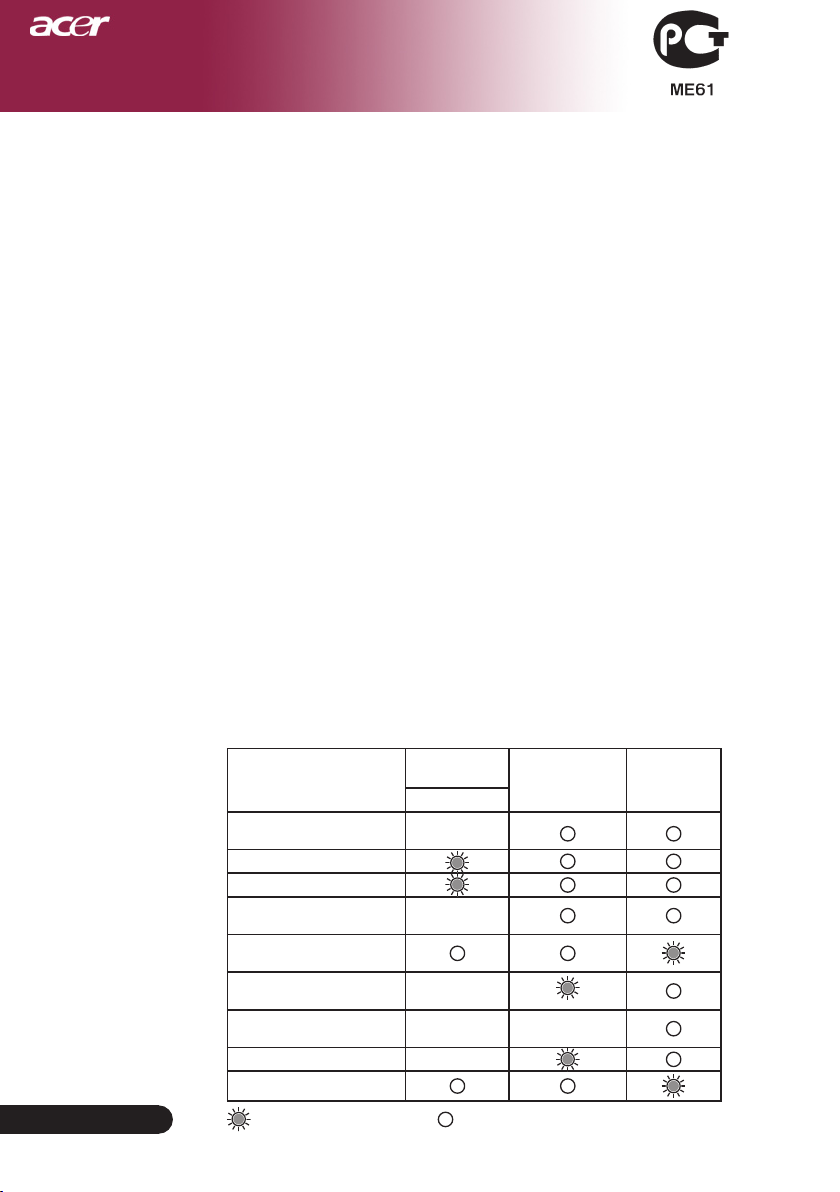

Предупреждающий индикатор .................................................................................. 14
Настройка проецируемого зображения ..........................................................15
Настройка положения проектора по высоте ............................................................15
Настройка трансфокатора / фокуса проектора .......................................................16
Настройка размера проецируемого изображения ...................................................16
Органы управления .................................................................................. 17

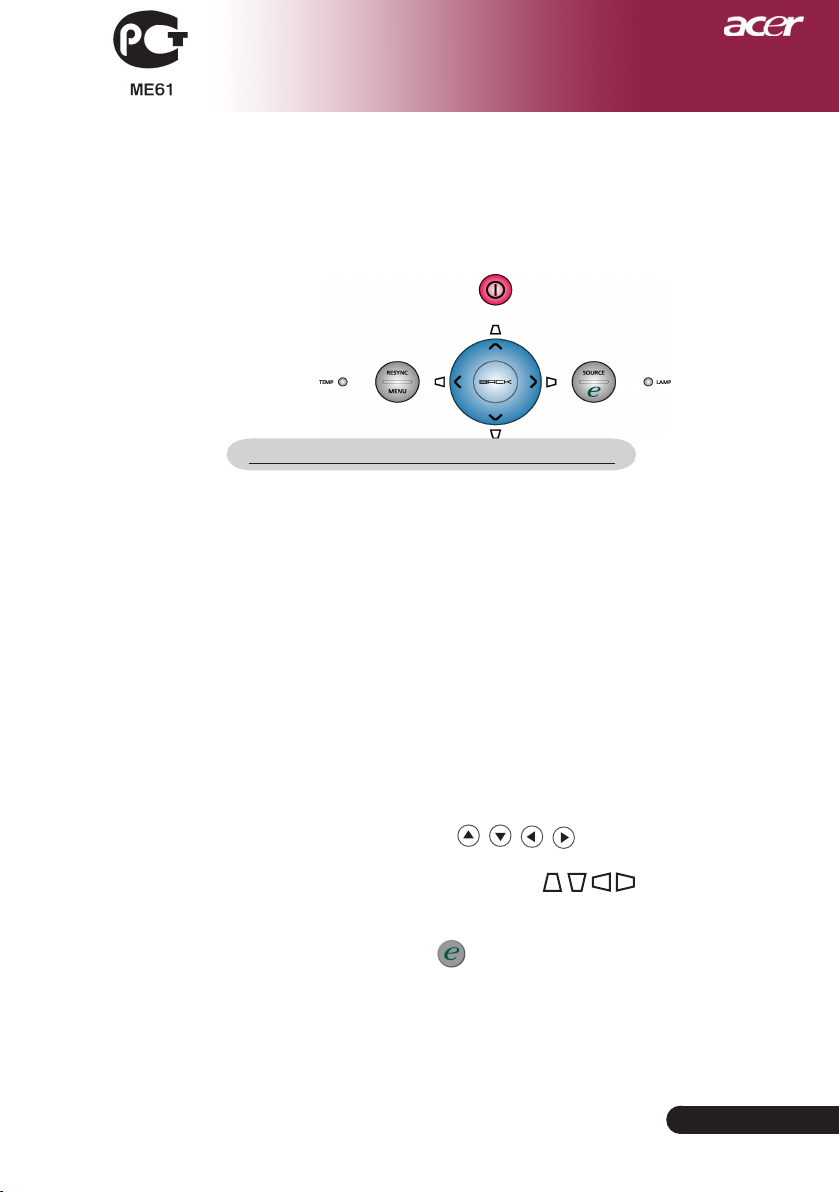

Панель упрвления и пульт ...............................................................................17
Экранные меню .................................................................................................21
Как пользоваться экранным меню ............................................................................21

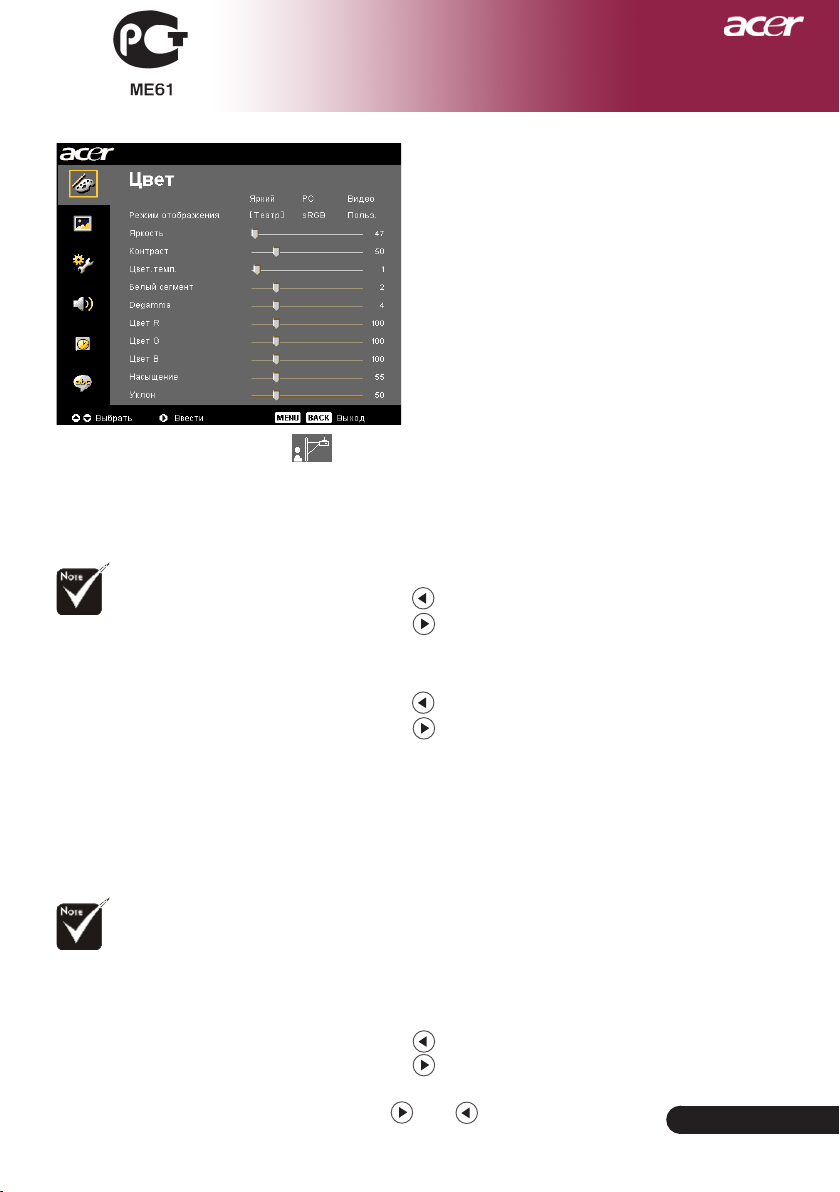

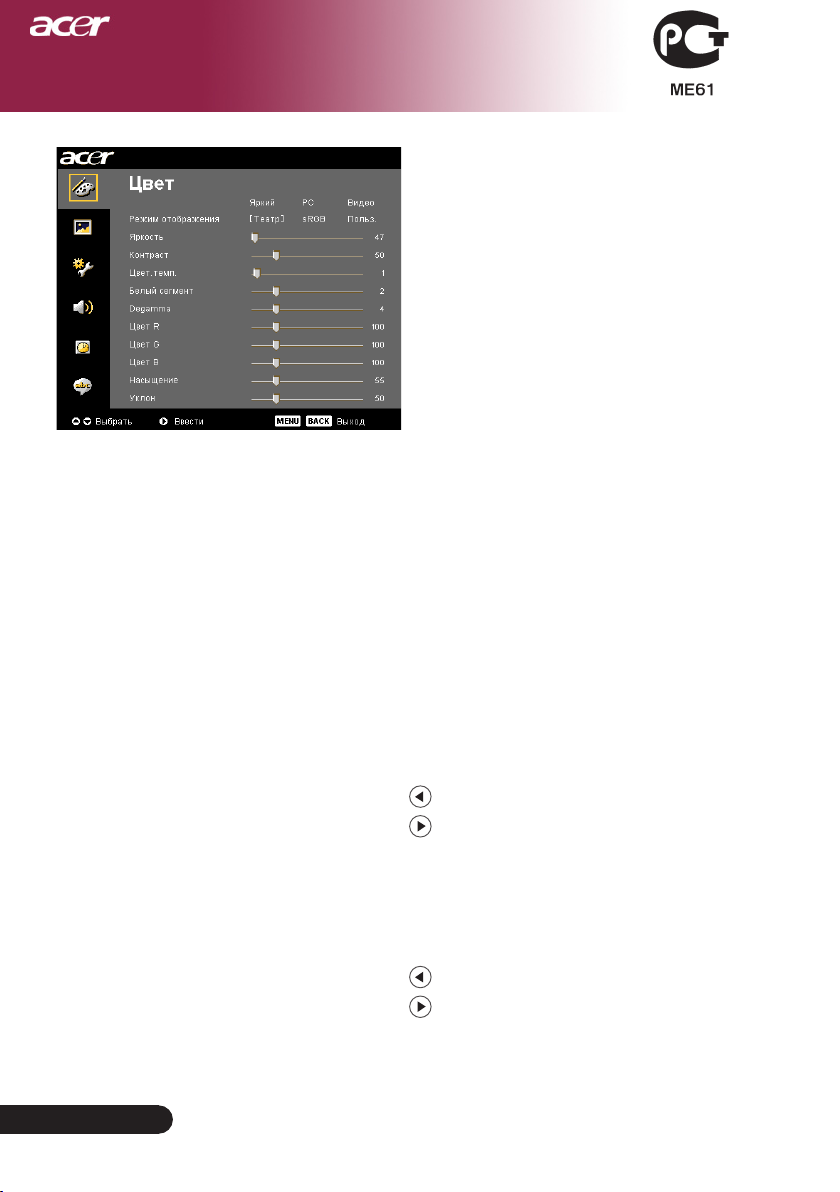

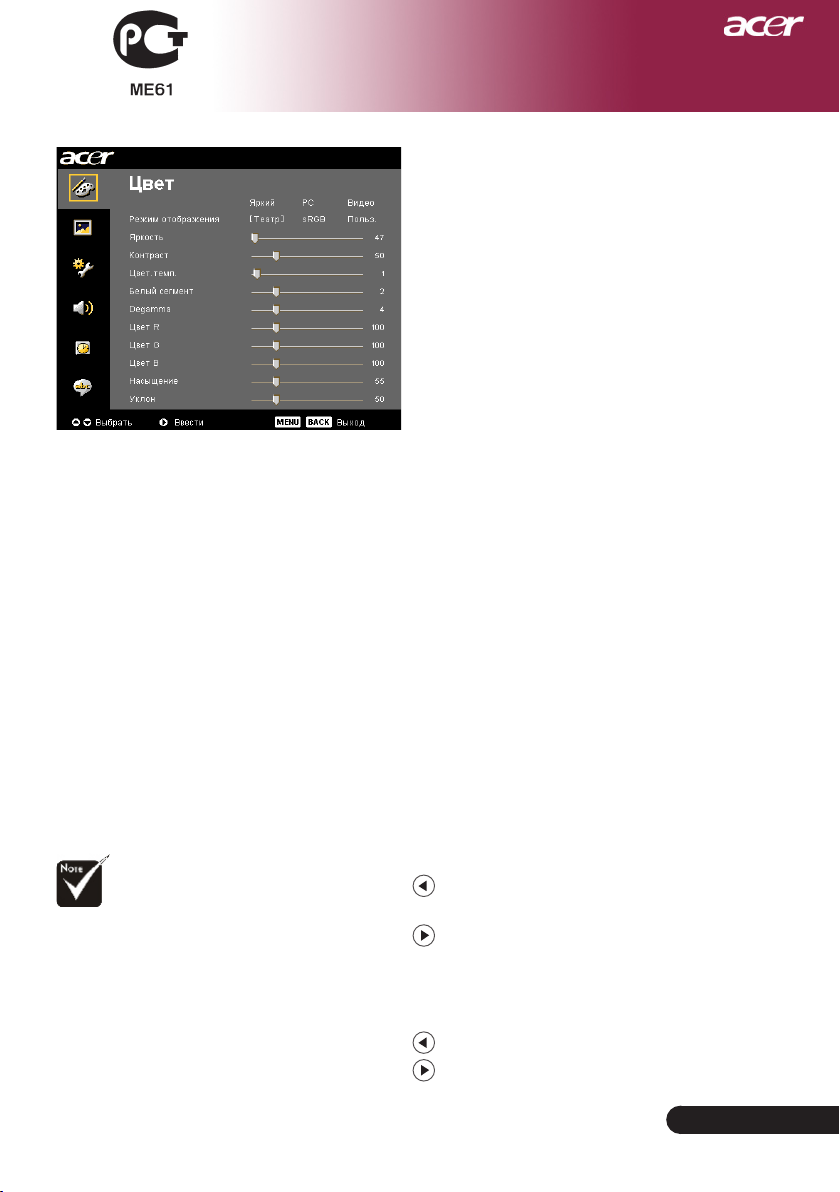

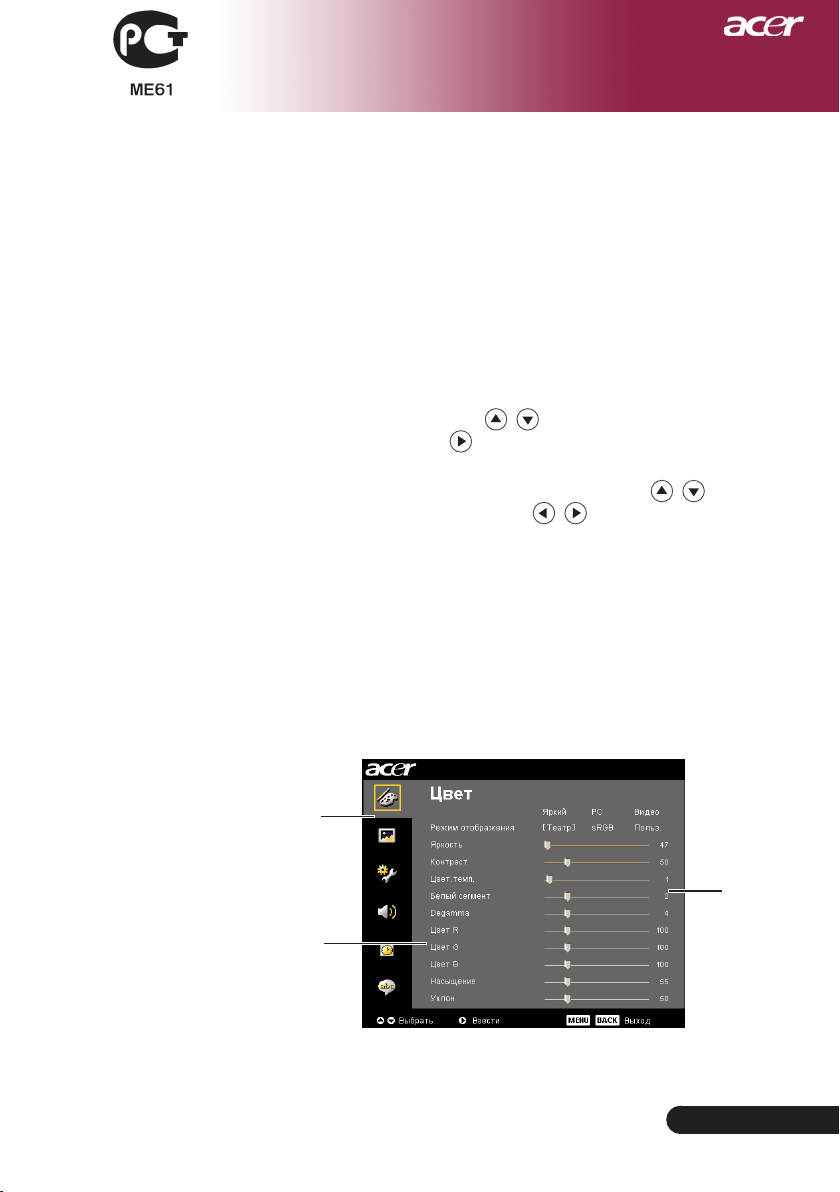

Color (Цвет) (Компьютерный режим / Видеорежим) ................................................22

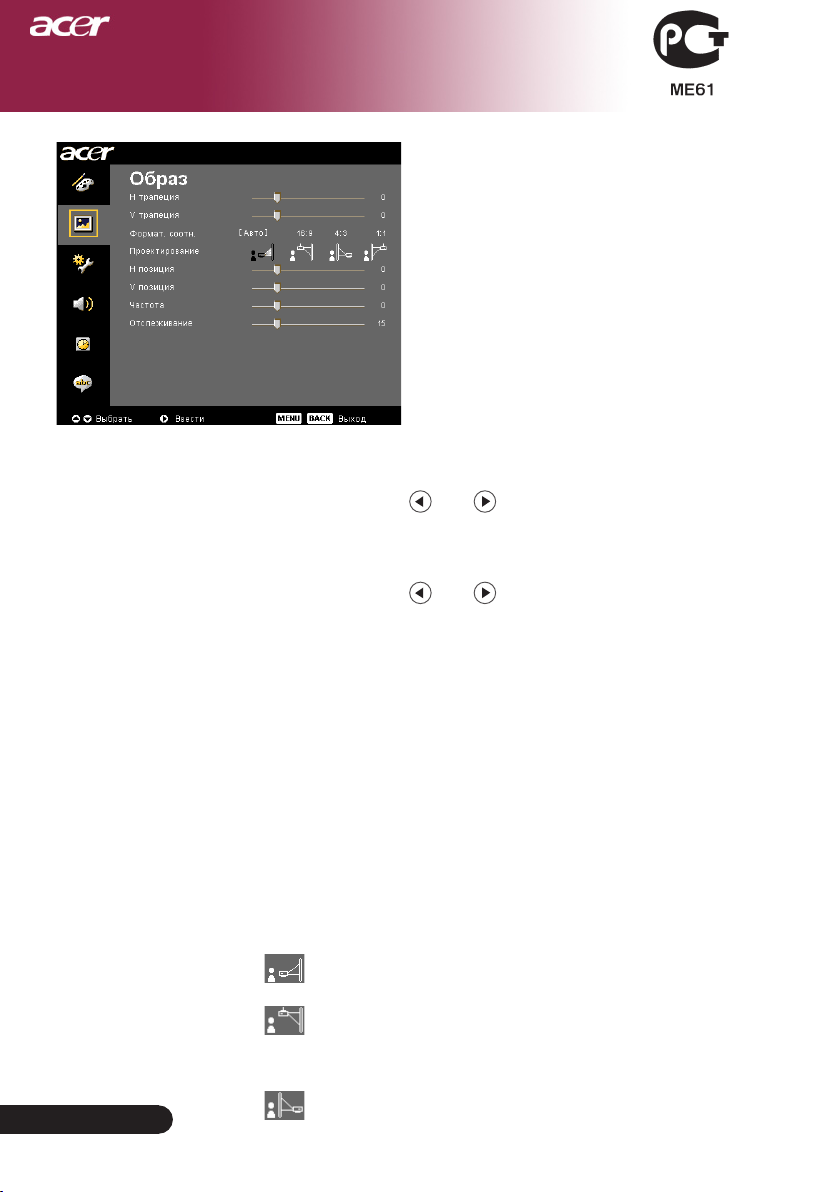

Image (Изображение) (Компьютерный режим / Видеорежим) ................................24

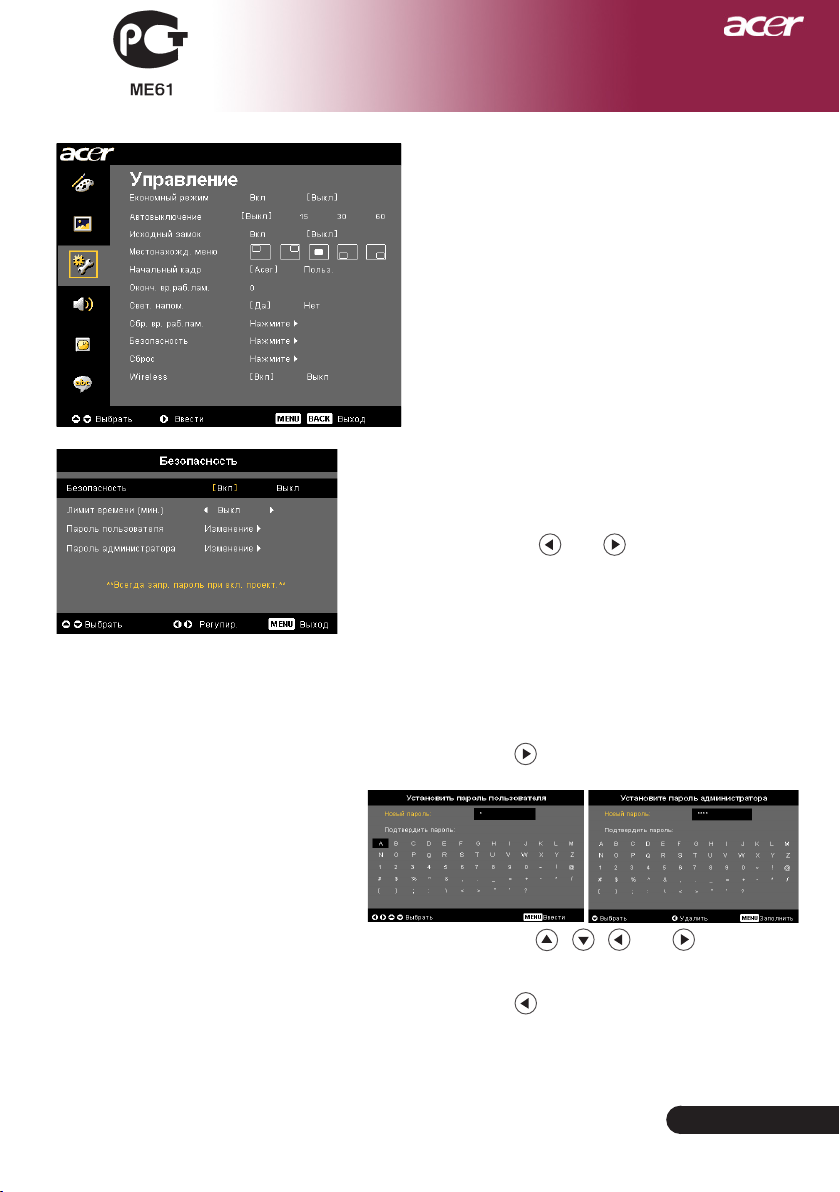

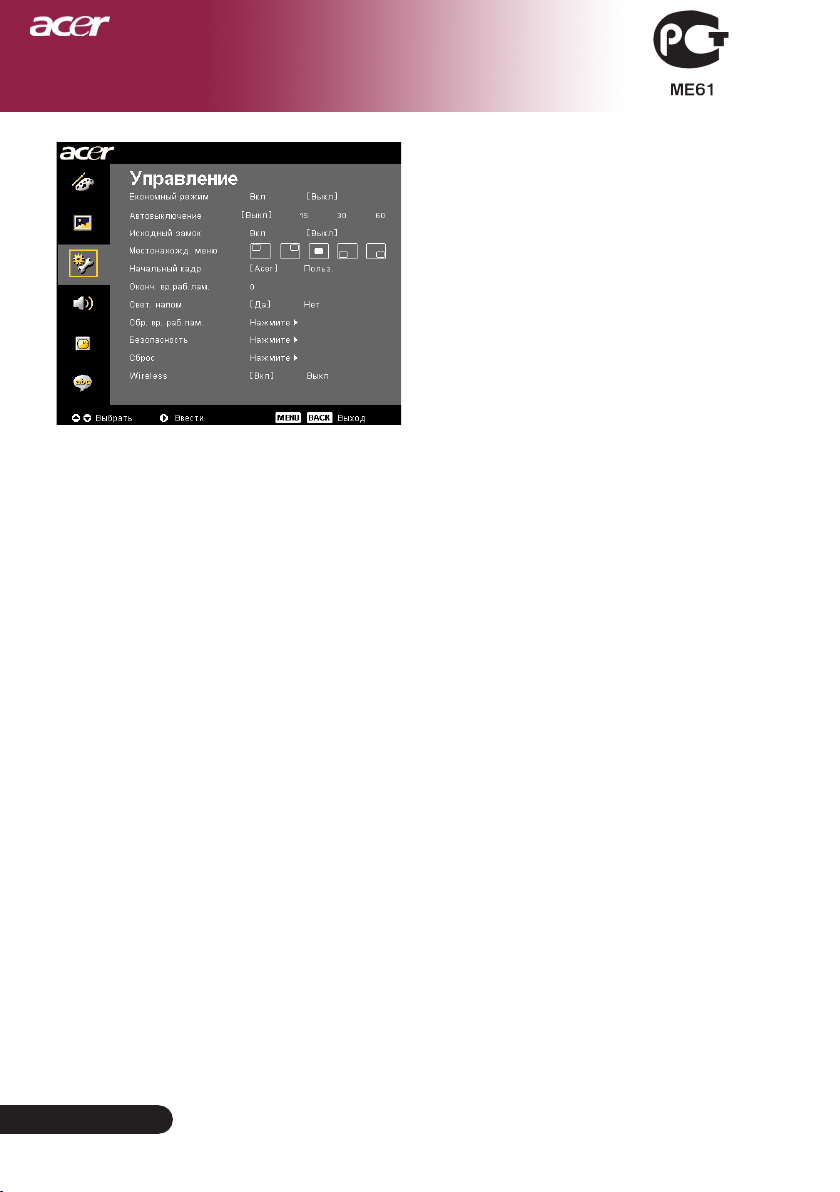

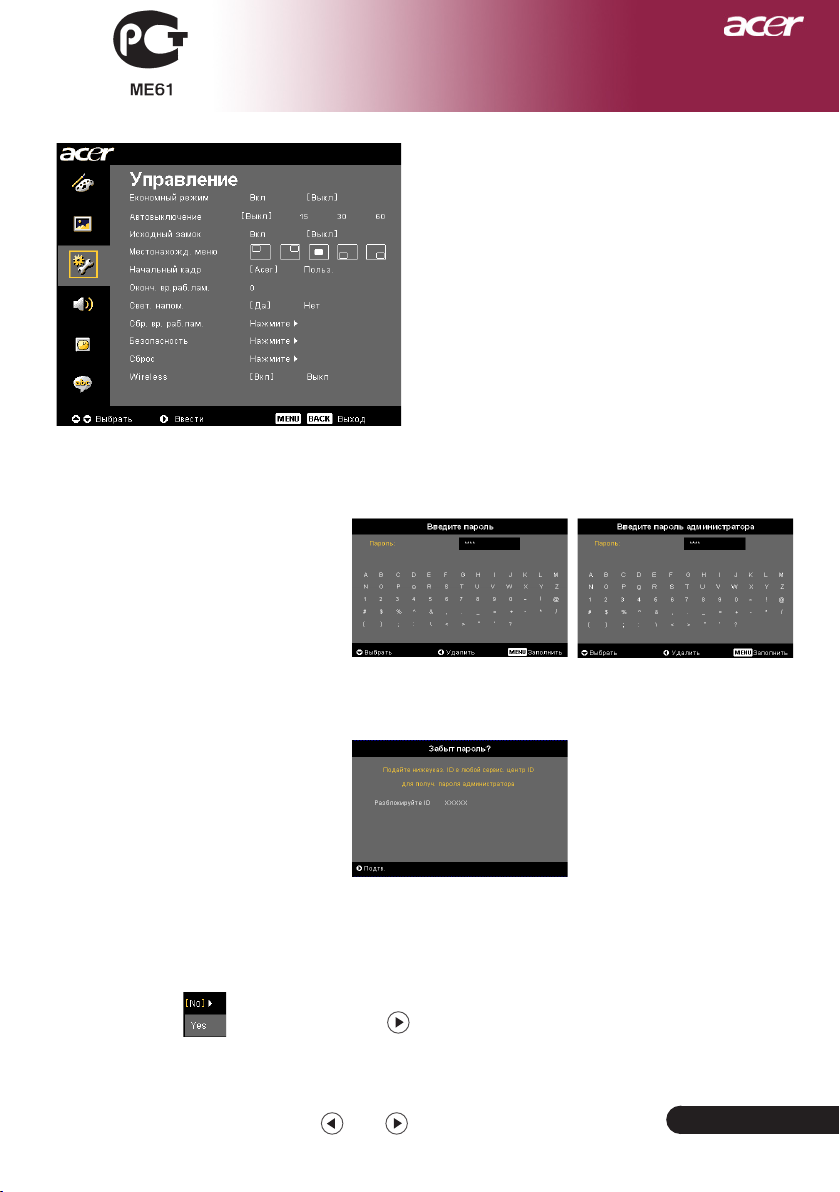

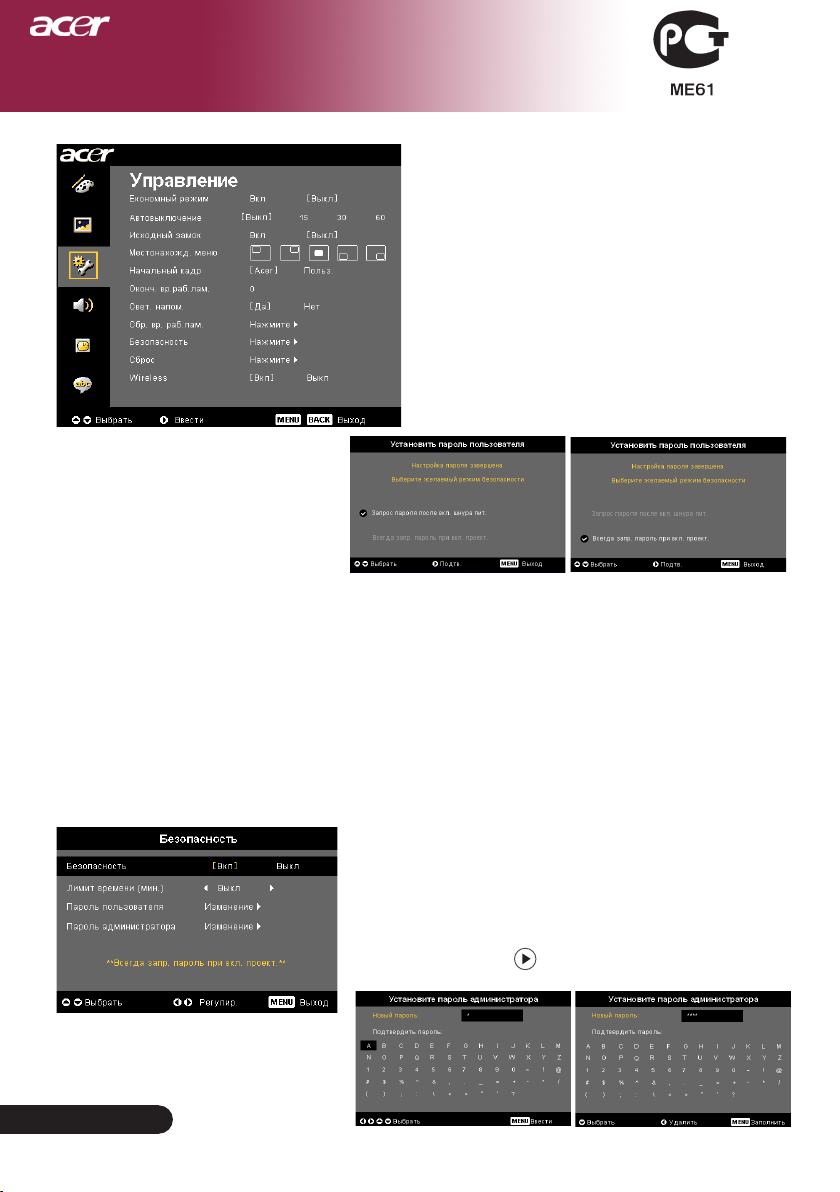

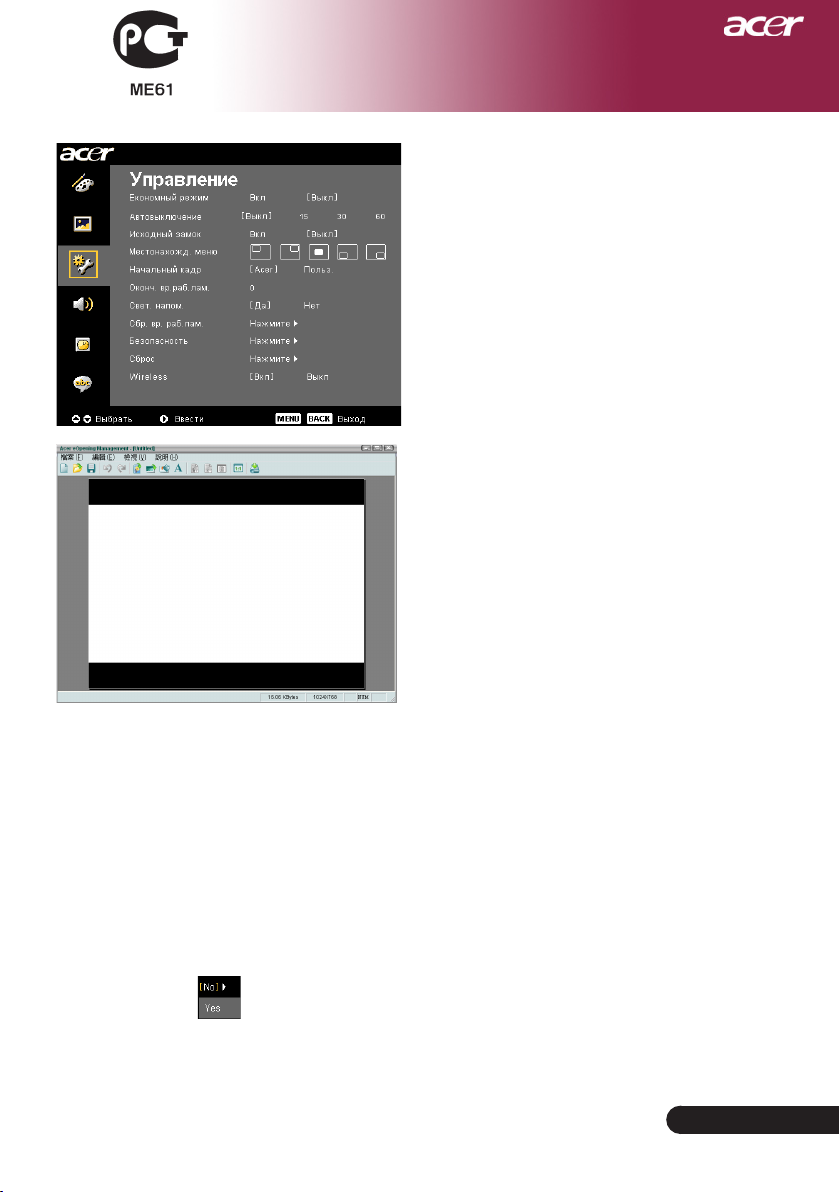

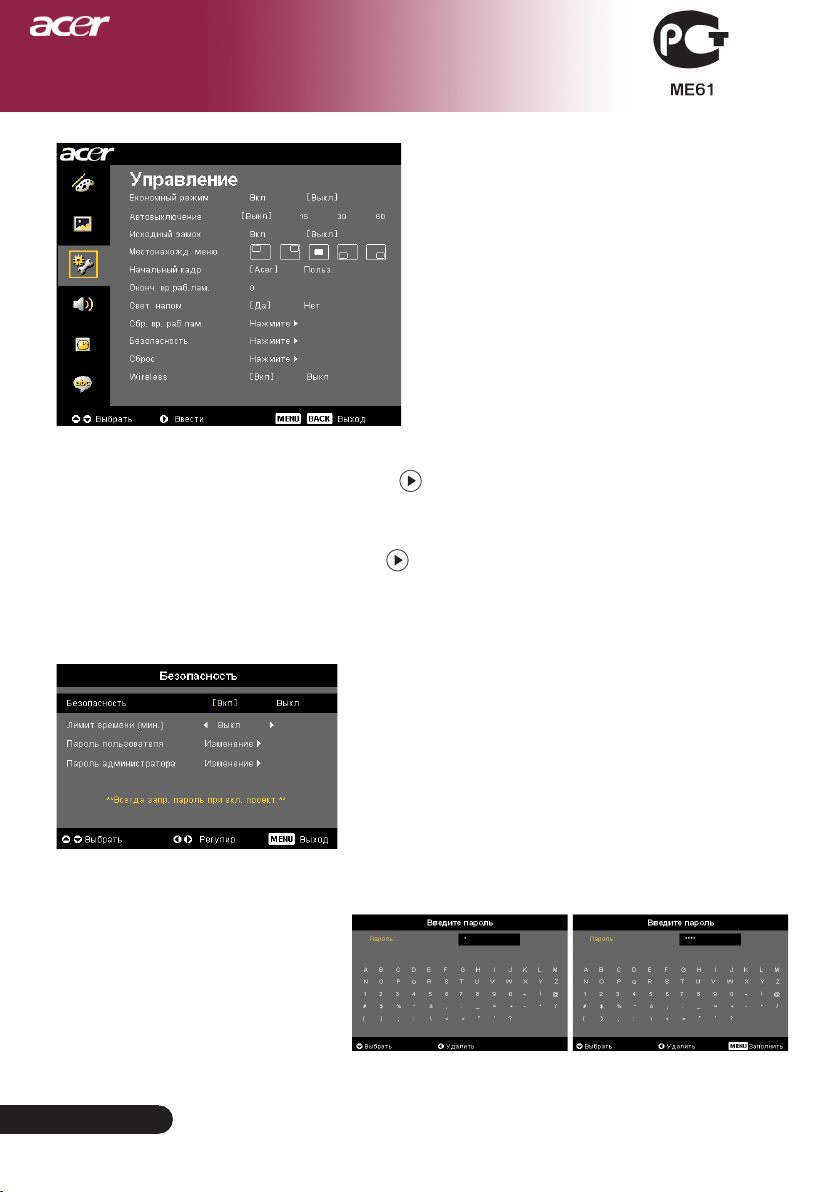

Management (Управление) (Компьютерный режим / Видеорежим) ........................ 26

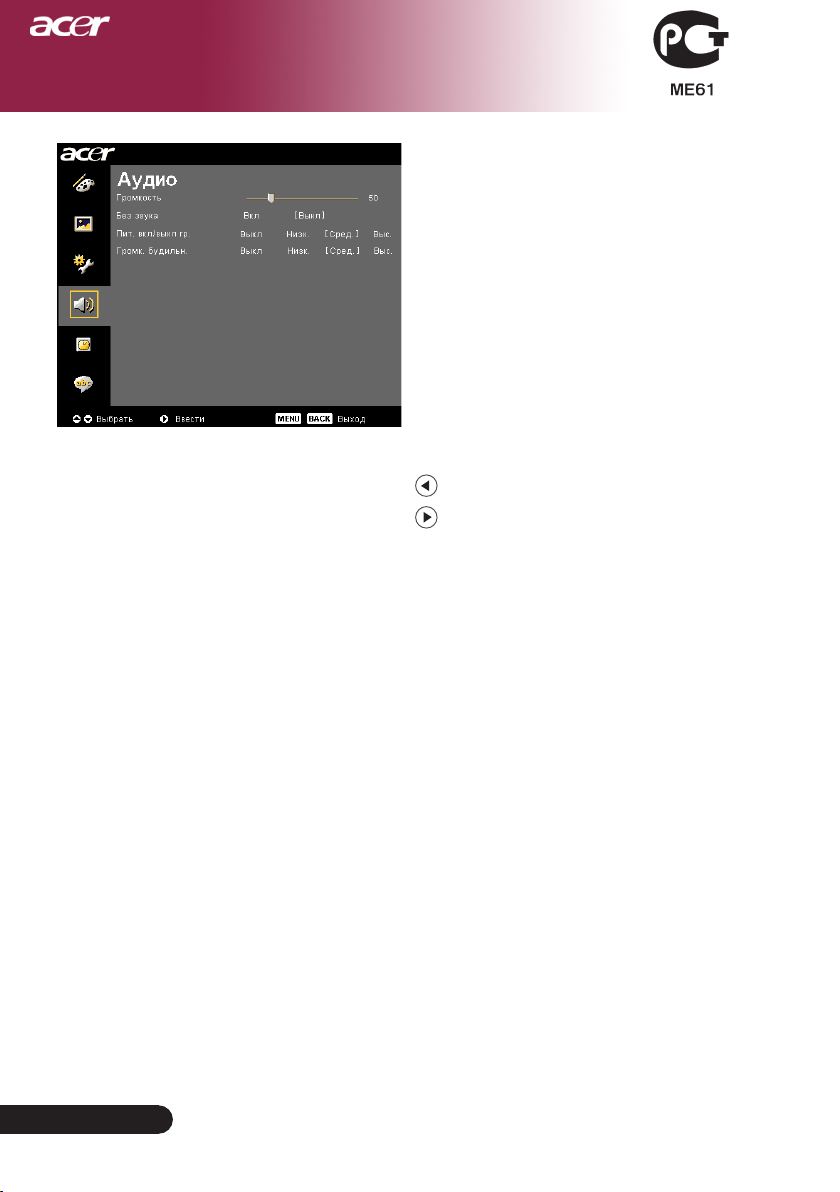

Audio (Тональнозвуково) (Компьютерный режим / Видеорежим) ...........................32

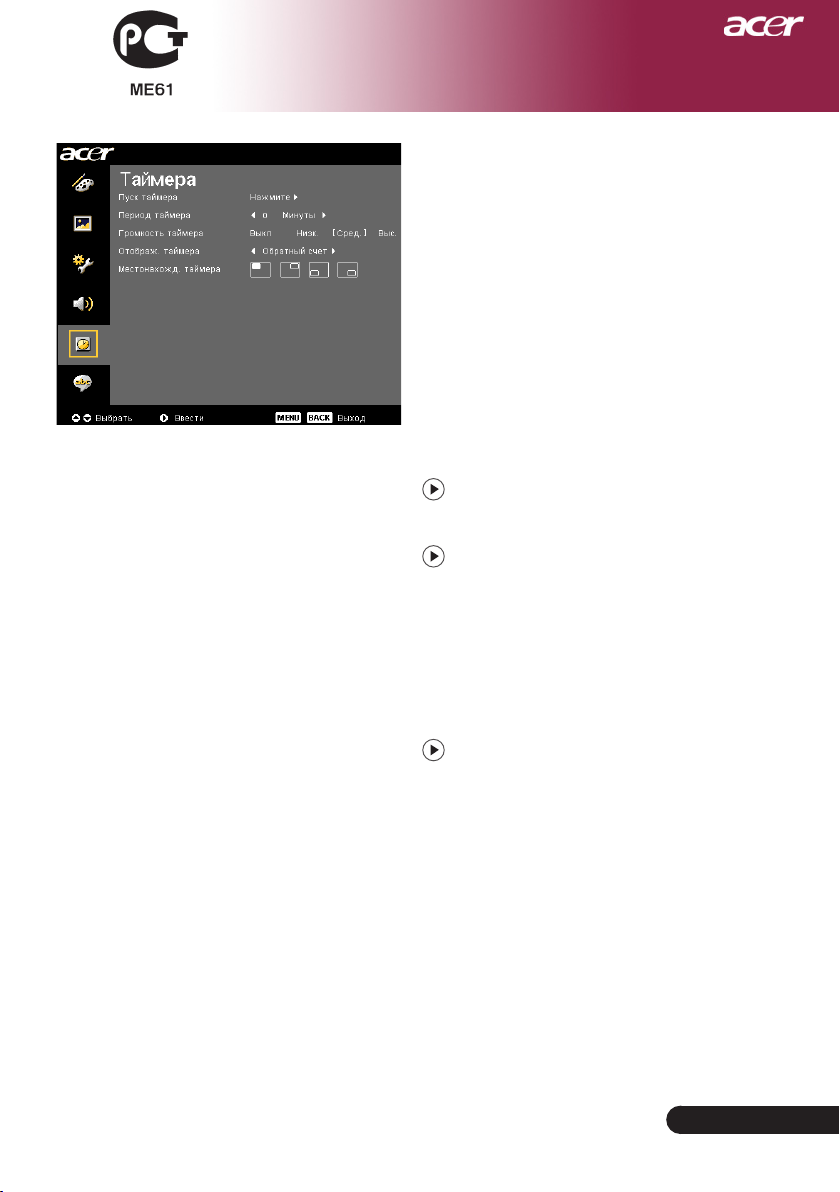

Timer (Таймер) (Компьютерный режим / Видеорежим) ...........................................33
Language (Язык) (Компьютерный режим / Видеорежим) ........................................34
Беспроводная проекция ........................................................................... 35
Вступление ........................................................................................................35
Системные требования .............................................................................................35
Интерфейс ввода-вывода ..........................................................................................35
Настройка WPG ................................................................................................36
... Русский
1
Page 4
2
Русский ...
Содержание

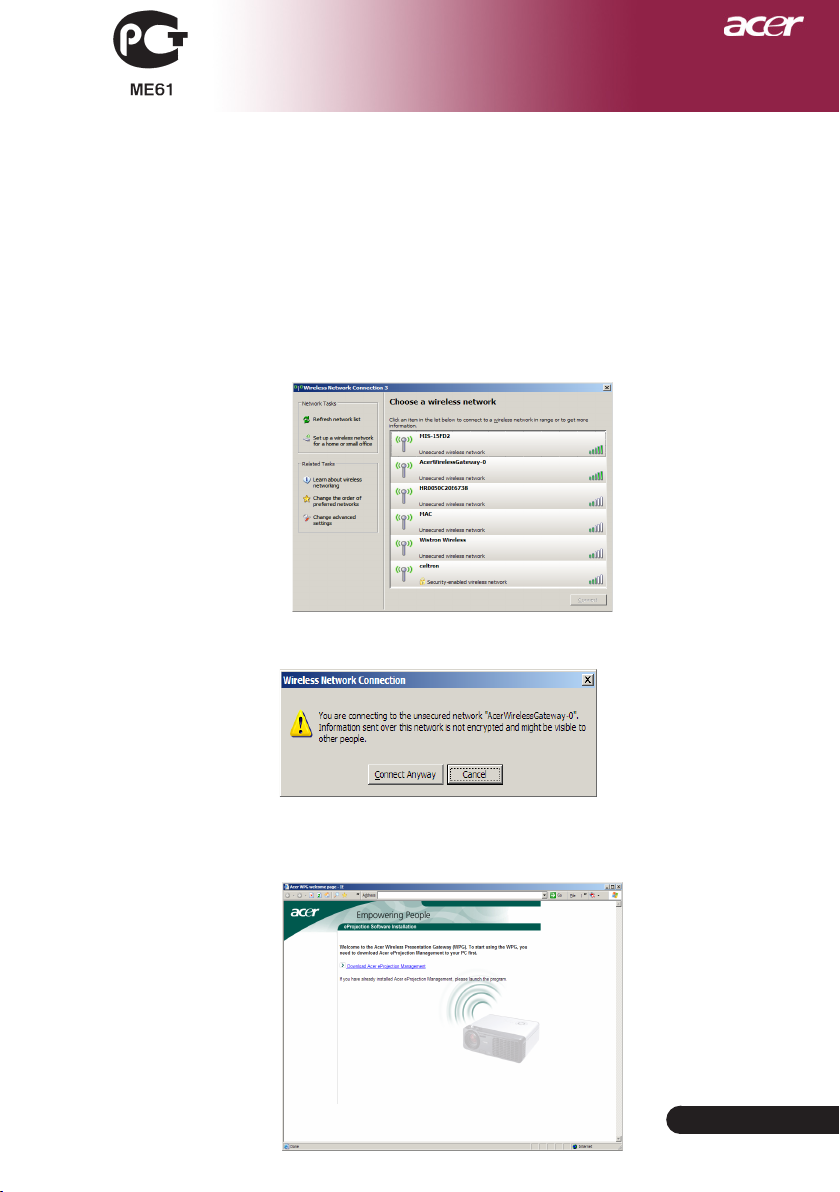

Первое соединение с WPG ..............................................................................36

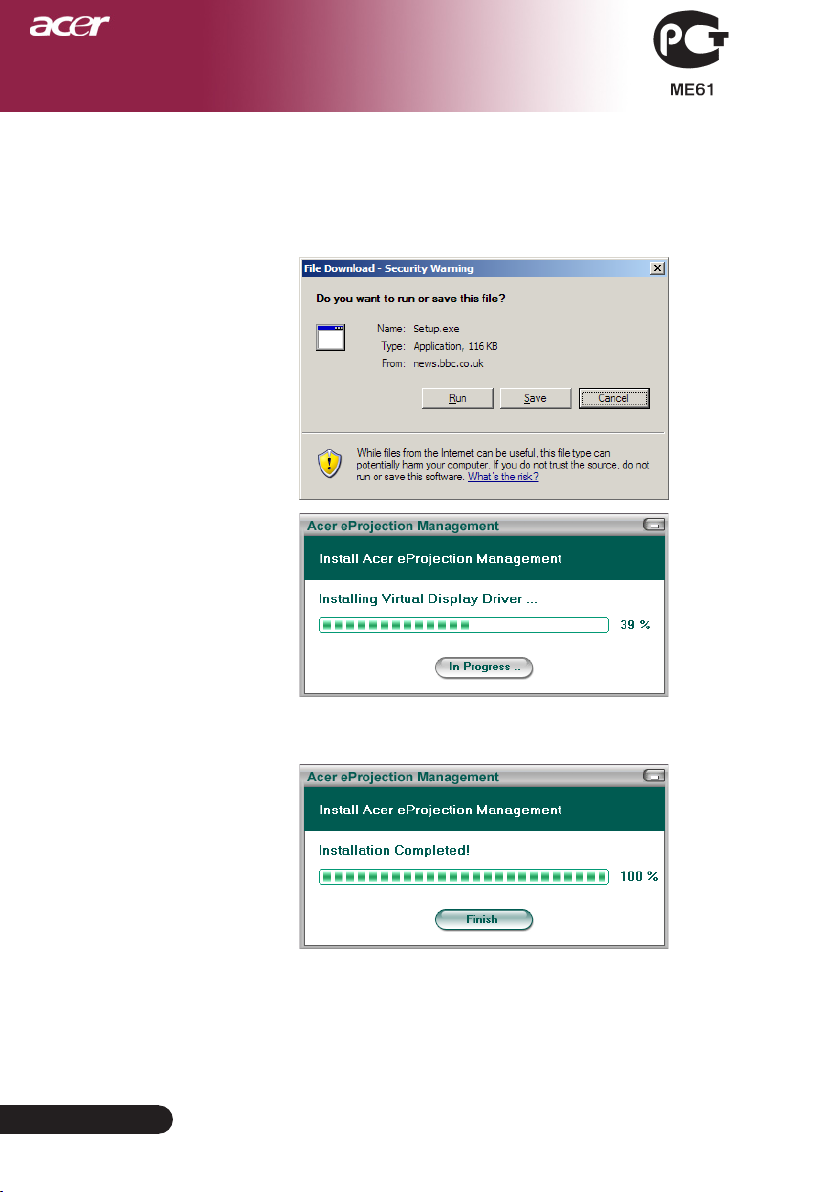

Загрузка программного обеспечения ........................................................................37
Соединение с проектором ...............................................................................39

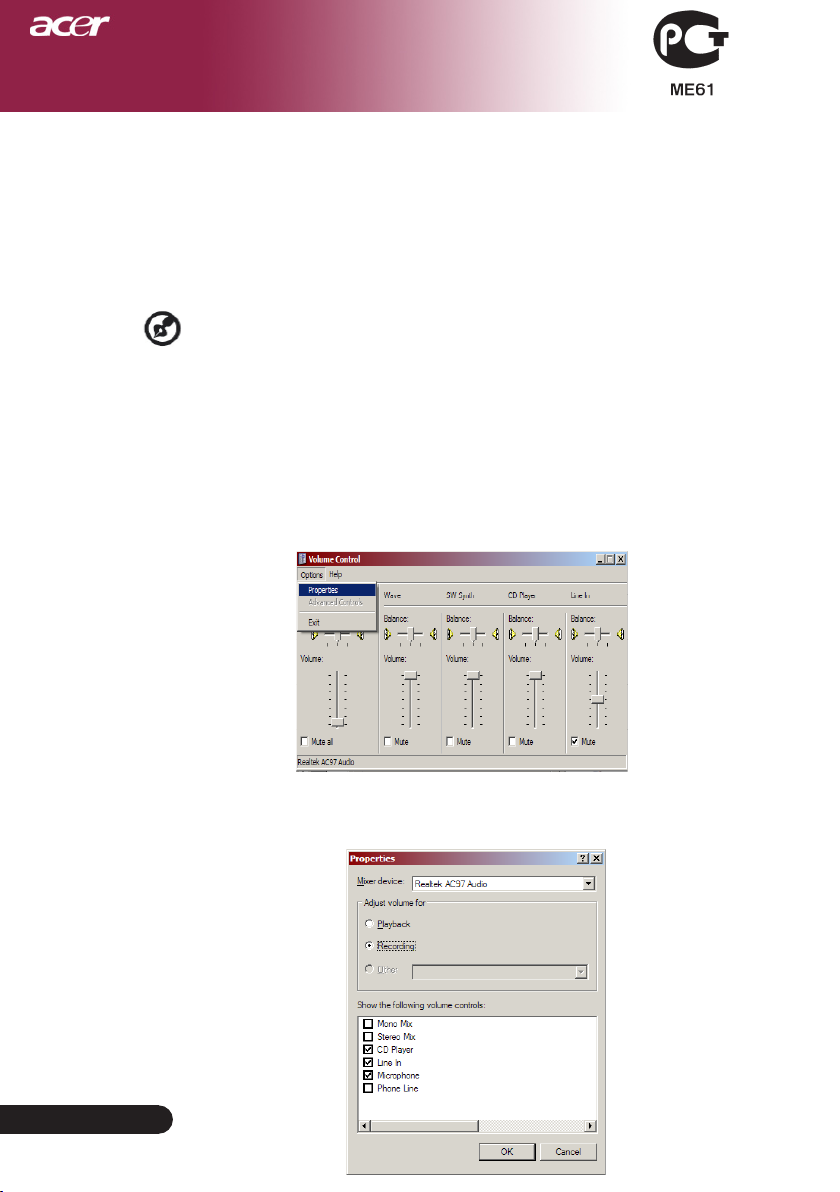

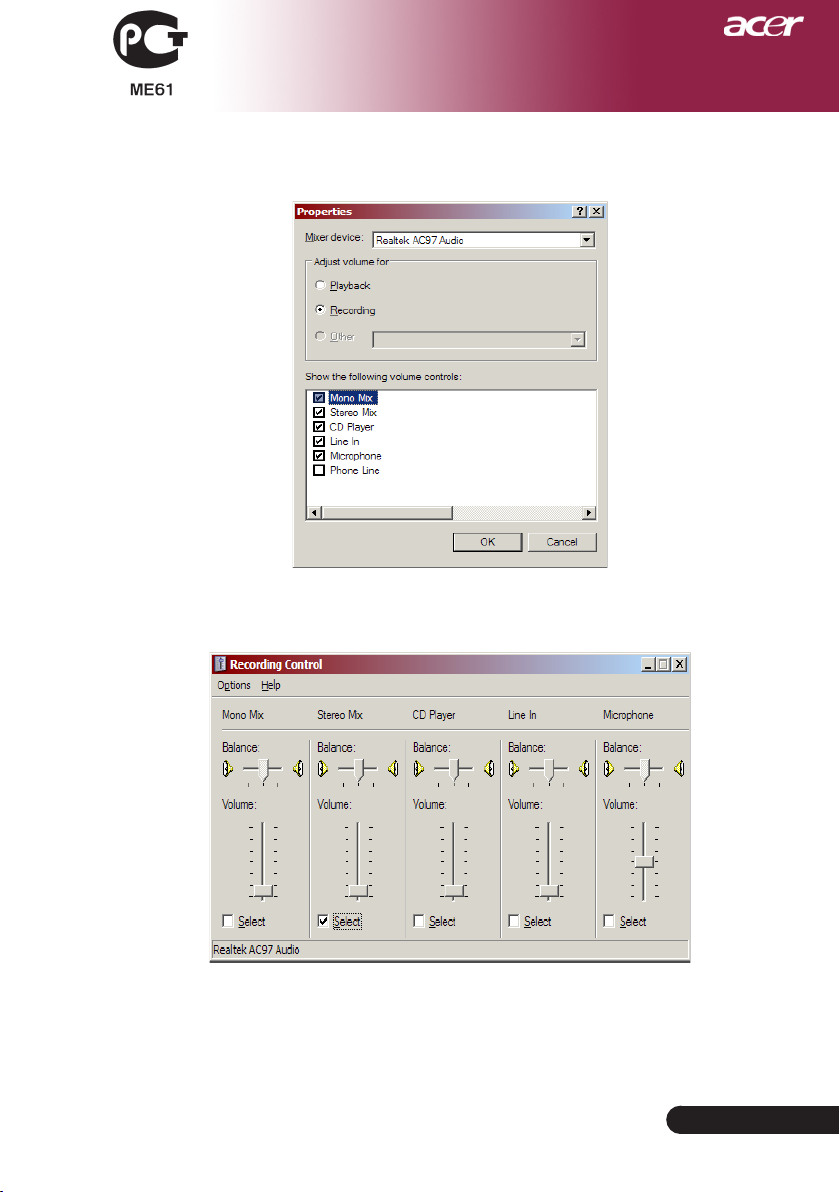

Использование аудио функции ........................................................................40

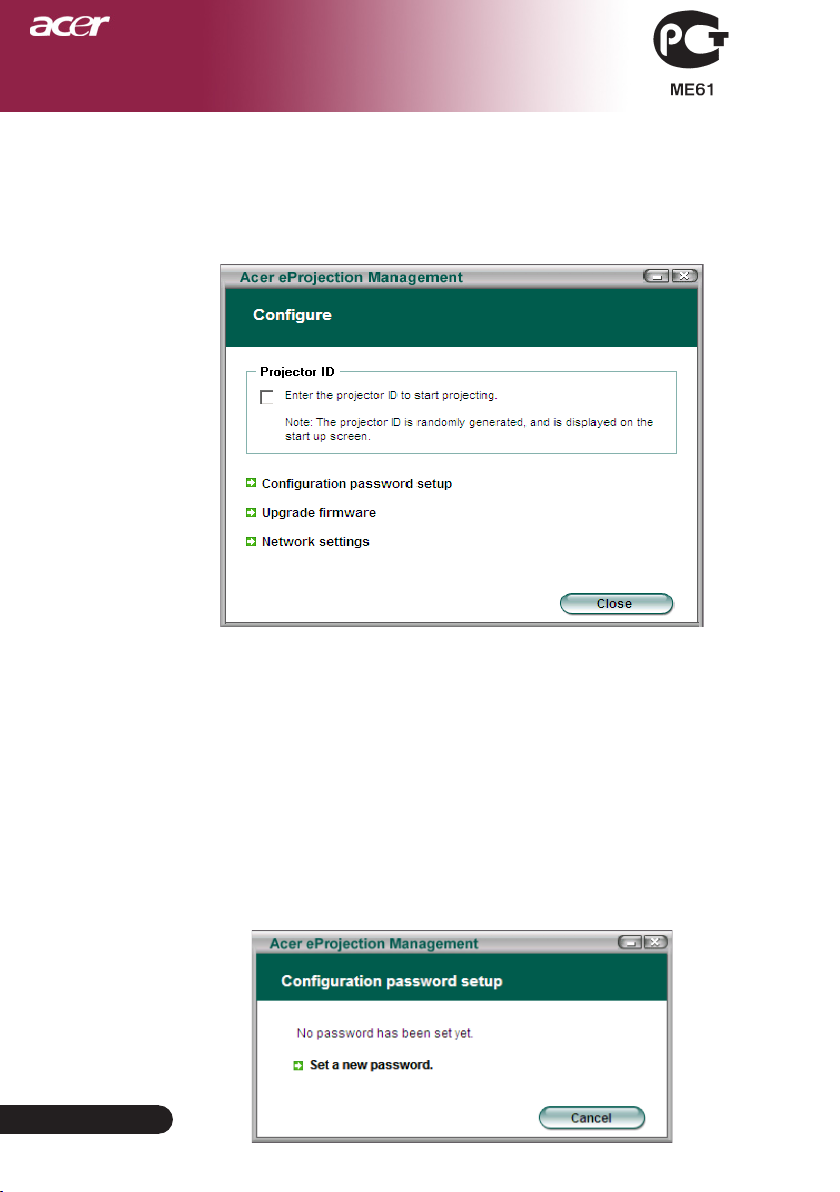

Конфигурация Acer WPG ..................................................................................42
Идентификация проектора ........................................................................................42

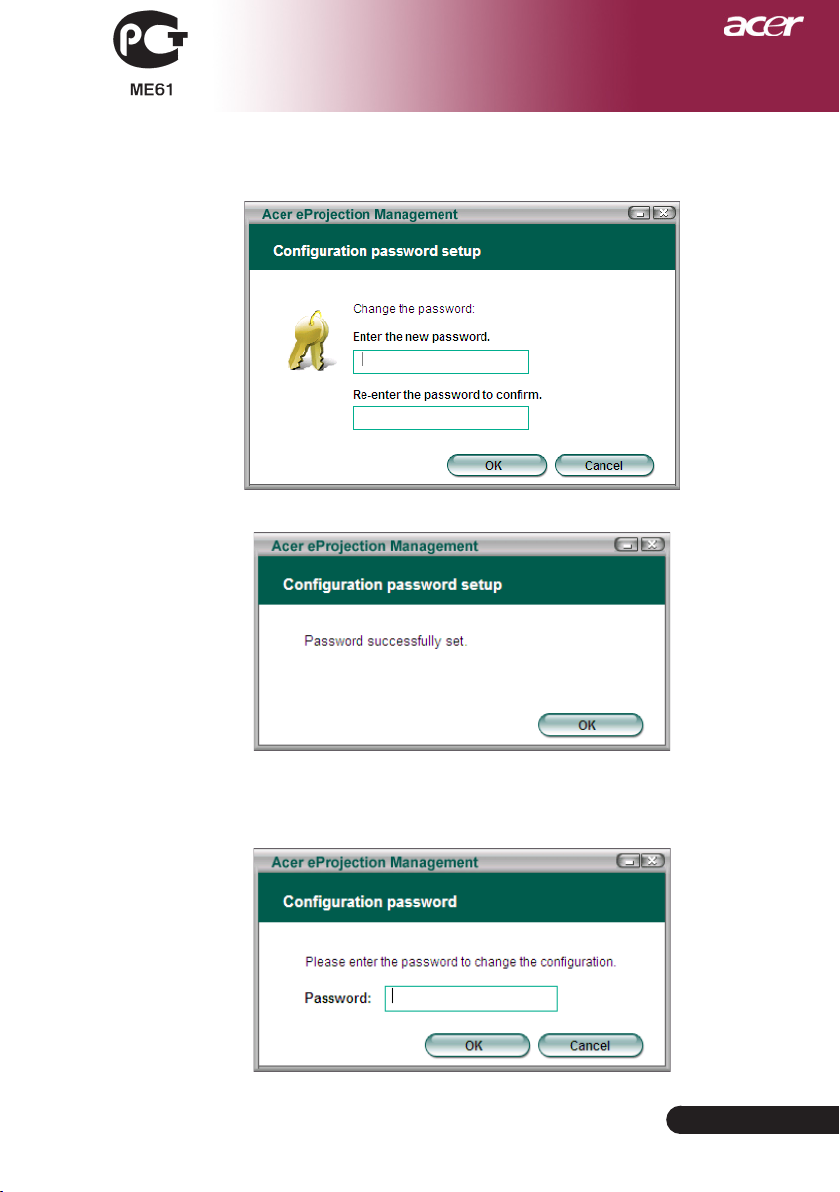

Настройка пароля конфигурации ..............................................................................42
Обновление программно-аппаратных средств ........................................................44

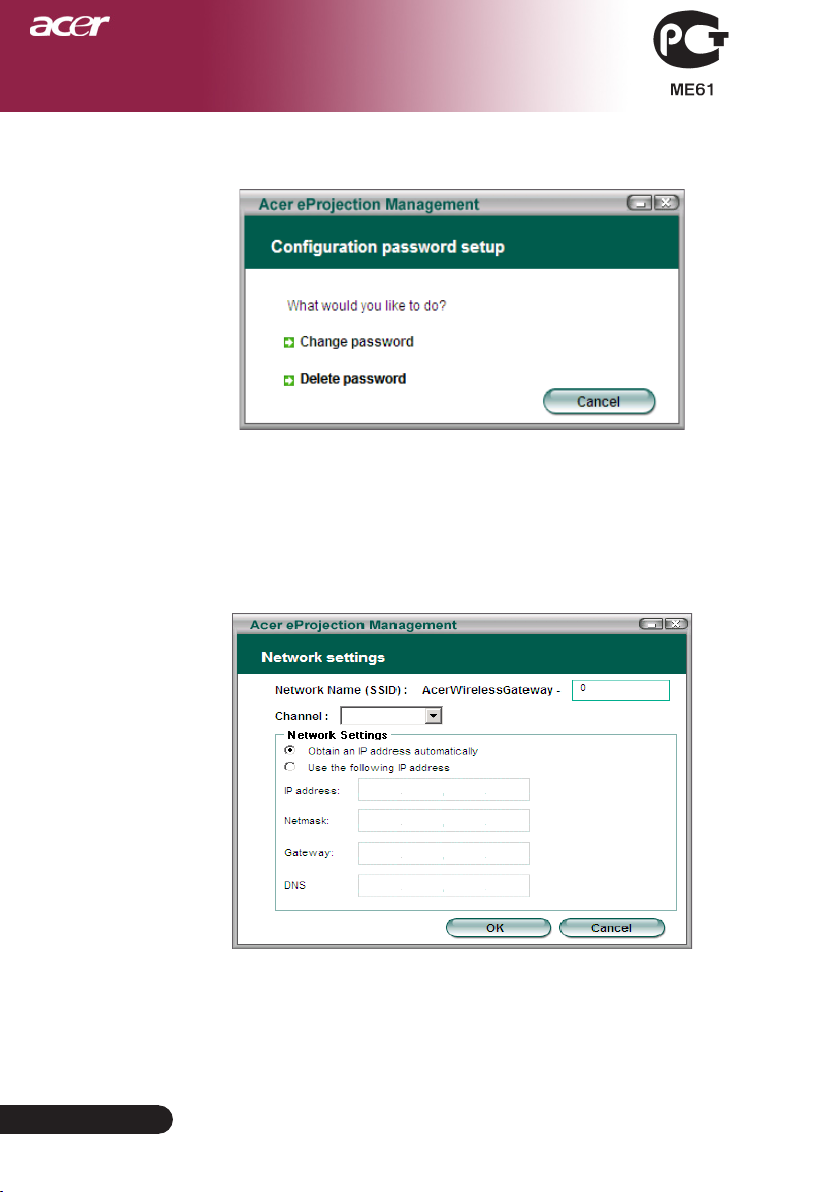

Настройки сети ...........................................................................................................44

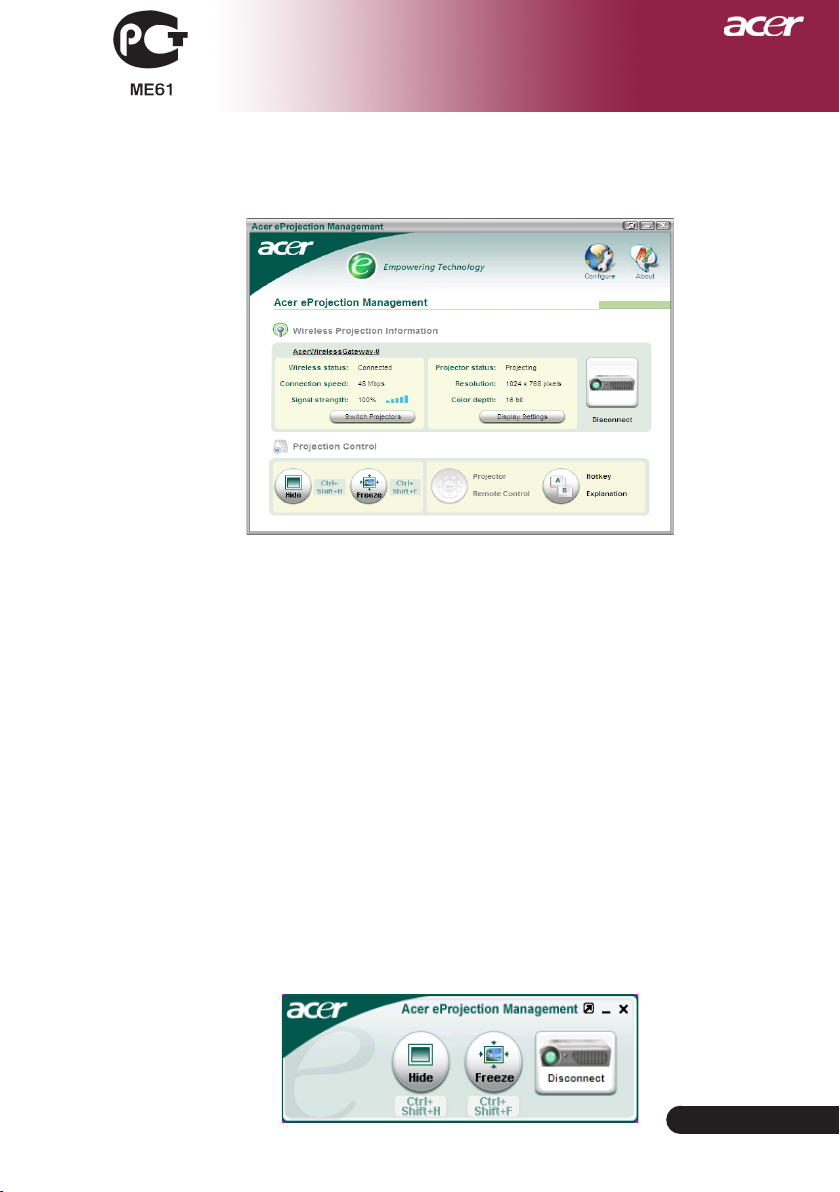

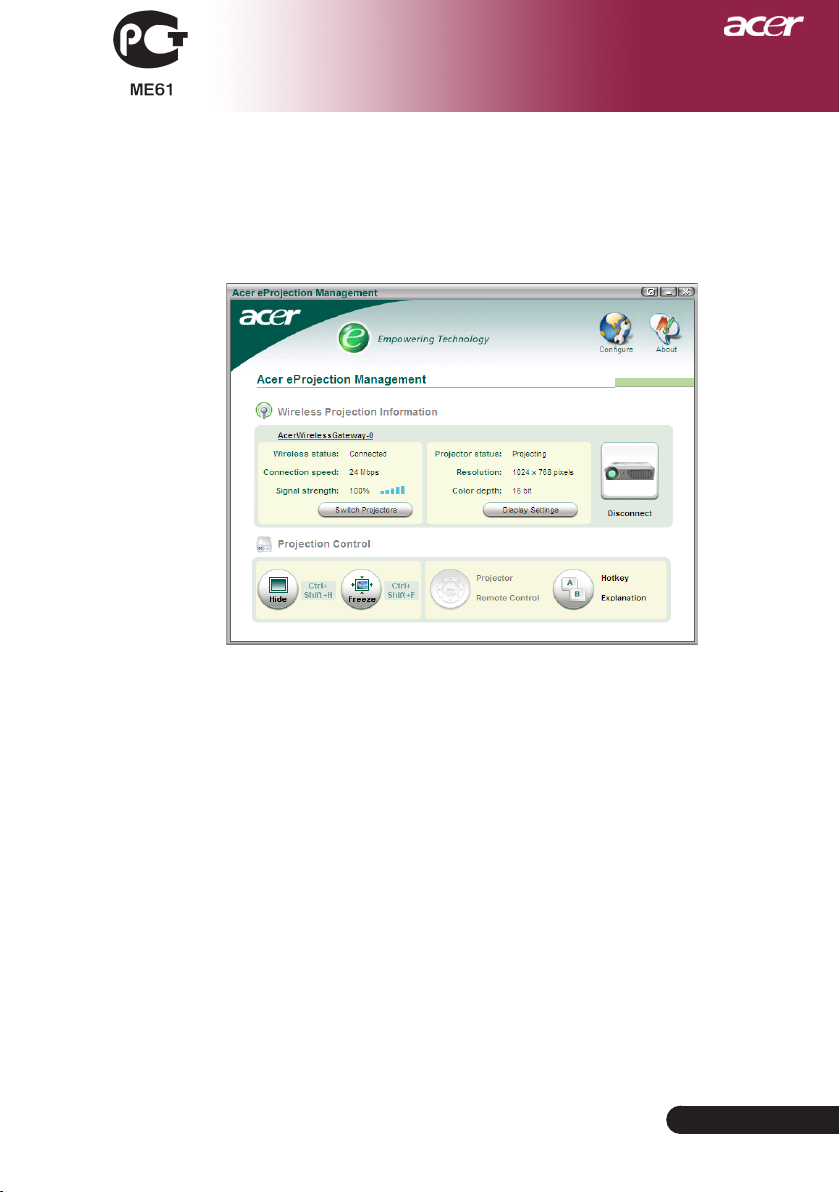

Средства управления проекцией ....................................................................45
Hide(Спрятать) ............................................................................................................45
Freeze(Заморозить) ....................................................................................................45
Projector remote control(Дистанционное управление проектором) .........................45
Hotkey explanation(Пояснение «горячих» клавиш) ..................................................45
Приложения .............................................................................................. 46
Устранение неполадок .....................................................................................46

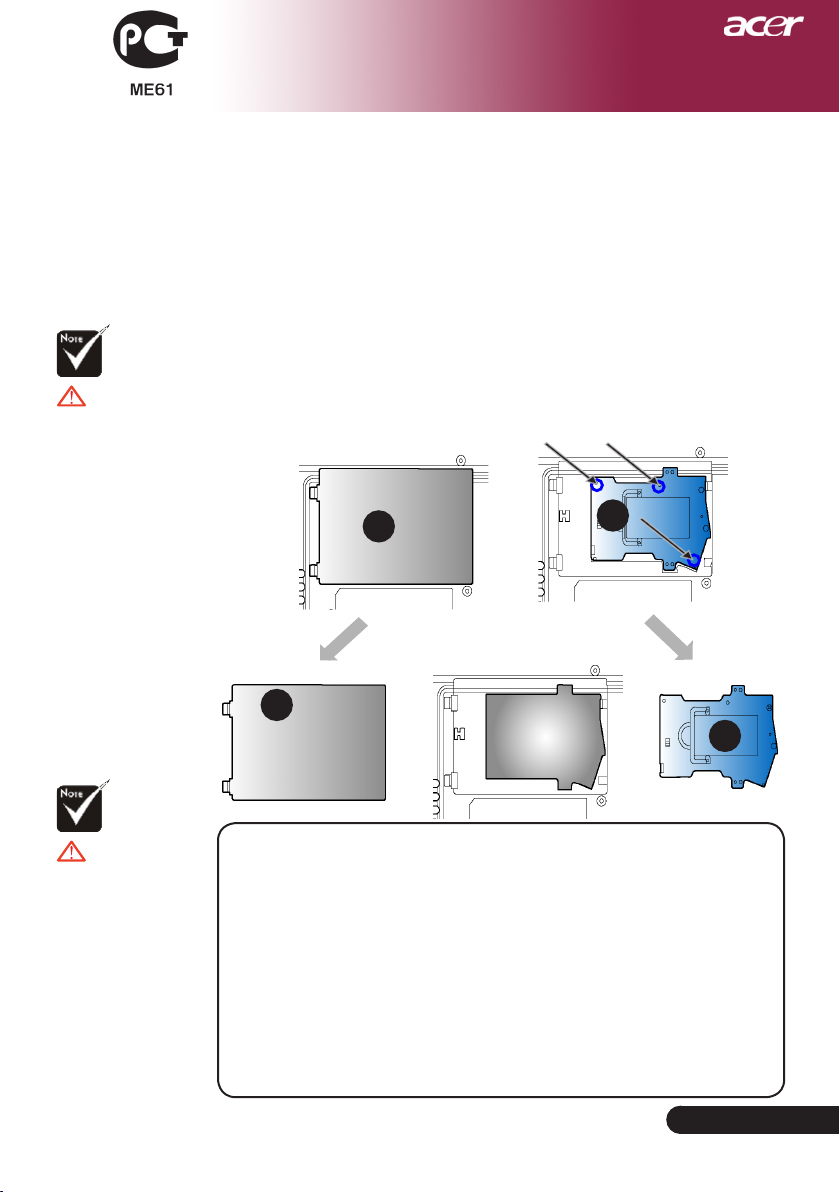

Замена лампы ...................................................................................................49
Технические характеристики............................................................................51
Совместимые режимы ......................................................................................52
Положения касательно норм и безопасности
............................................
54
Page 5
Памятка
Меры предосторожности
Соблюдайте все предупреждения, меры предосторожности и
технического обслуживания согласно рекомендациям в данном
руководстве пользователя, чтобы максимально продлить срок службы
прибора.
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Предупреждение-
Чтобы уменьшить риск возникновения
Пожалуйста,не открывайте и не
При замене ламы,пожалуйста, дождитесь
При замене ламы,пожалуйста, дождитесь
После замены блока лампы сбросьте
При выключении проектора, пожалуйста,
Сначала включайте проектор, а затем
Не используйте крышку объектива при
Когда срок службы лампы окончится,
Не смотрите в объектив проектора при
включенной лампе. Яркий свет может
повредить глаза.
пожала или поражения электрическим
током, не подвергайте данный прибор
воздействию дождя или влаги.
разбирайте прибор, так как это может
вызвать поражение электрическим током.
пока прибор остынет, и выполните все
указания по замене лампы.
пока прибор остынет, и выполните все
указания по замене лампы.
функцию «Lamp Hour Reset (Световой
сигнал сброса времени)» в экранном
меню «Management (Управление)» (см.
стр. 28).
убедитесь, что проектор завершил цикл
охлаждения, перед тем как отключать
питание.
источники сигнала.
работающем проекторе.
она перегорит и может издать громкий
хлопок. В этом случае, проектор не
включится, пока не будет заменен
блок лампы. Чтобы заменить лампу,
выполните процедуры, перечисленные в
разделе «Replacing the
Lamp (Замена лампы)».
... Русский
... Русский
3
3
Page 6
4
Русский ...
Памятка
Обязательно:
Выключайте прибор перед очисткой.
Для очистки корпуса дисплея используйте мягкую ткань,
смоченную слабым моющим средством.
Если прибор длительное время не используется, отключите
электрический штепсель от розетки переменного тока.
Ни в коем случае:
Не закрывайте щели и отверстия на приборе
предназначенные для вентиляции.
Не используйте для очистки прибора абразивные чистящие
средства, парафины или растворители.
Не используйте прибор в следующих условиях:
- При очень высокой или низкой температуре и высокой
влажности.
- В местах с повышенным содержанием пыли или грязи.
- В близи каких-либо приборов, генерирующих сильное
магнитное поле.
- Не помещайте под прямыми солнечными лучами.
Русский ...
4
Page 7
Введение
Функции прибора
Данный продукт является однокристальным проектором
XGA 0,7” DLP®. Его главные особенности включают:
Настоящий стандарт XGA, 1024 x 768 адресуемых
u
Технология DLP® с одним чипом
u
Совместимость со стандартами NTSC 3.58/
u
NTSC4.43/PAL/SECAM и HDTV (480i/p, 576i/p,
720p, 1080i)
Высокотехнологичное соединение HDMI и DVI
u
для цифрового сигнала с функцией HDCP и
поддержкой форматов 480p, 576p, 720p и 1080i
Ориентированный на пользователя мощный
u

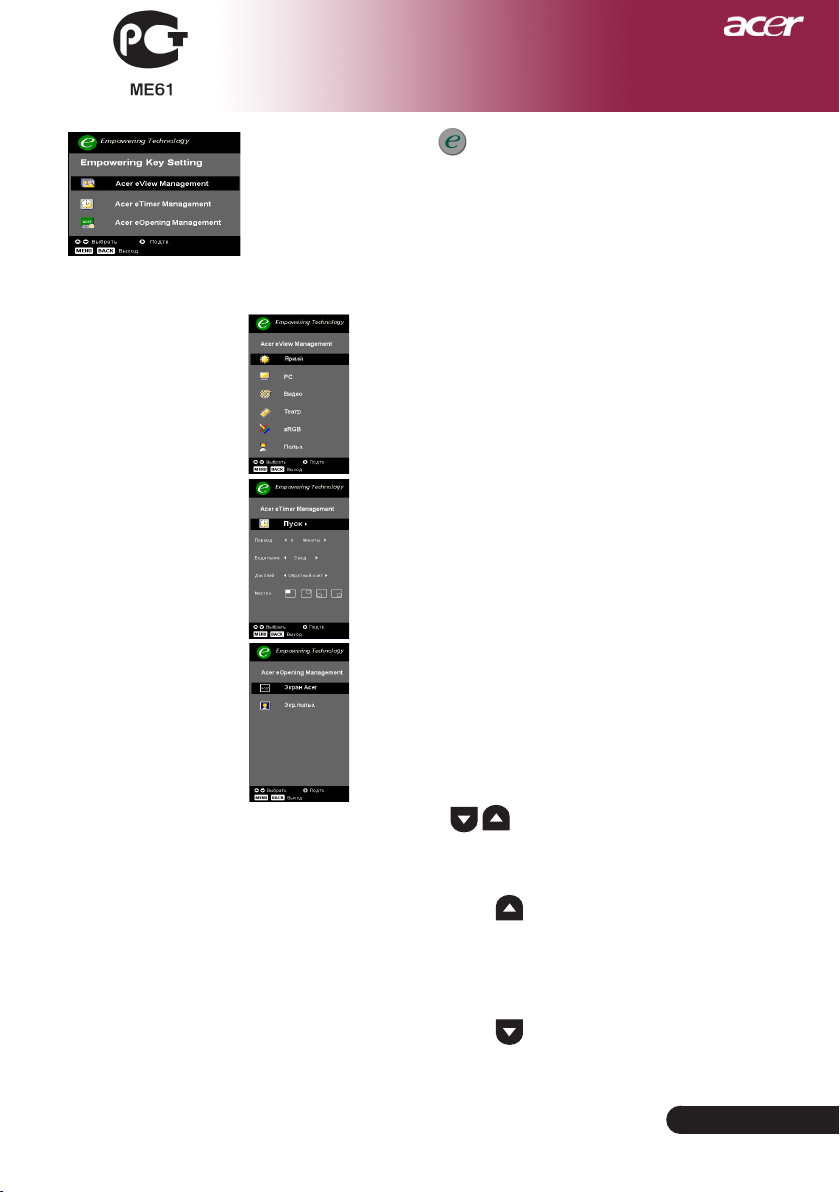

Ключ разрешения Acer включает: Acer eView
Management, Acer eTimer Management и Acer
eOpening Management.
Полнофункциональное дистанционное
u
управление
Совершенная система цифровой коррекции
u
трапецеидальных искажений и высокое качество
полноэкранного перемасштабирования
изображения
Удобная панель управления
u
Сжатие изображений стандарта SXGA, XGA и
u
изменение размера изображений VGA, SVGA.
Поддержка входа HDMI и совместимость с HDMI 1.0
u
Поддержка высокой защиты цифрового
u
содержания полос пропускания - HDCP 1.1 на
входе HDMI
Совместимость с компьютерами Macintosh
u
... Русский
5
Page 8
Русский ...
6
Русский ...
Введение
Комплектация
Данный проектор поставляется в комплекте
показанном ниже. Проверьте целостность
комплекта вашего прибора. Если чего-то нахватает,
незамедлительно свяжитесь с вашим поставщиком.
Проектор
Композитный
видеокабель 2 м
Aудио Кабеля Гнездо/
Гнездо 1,8 м
Съемный держатель
кабеля
Кабель питания 1,8 м
Кабель USB 1,8 м S-видео видеокабель
3 RCA компонентный
кабель 1,8 м
Пульт дистанционного
управления с лазерной
указкой
VGA-кабель 1,8 м
1,8 м
бель DVI 1,8 м
2 батарейки
Брошюра Быстрого
Старта
Руководство
пользователя
Сумка для переноски
Page 9
Обзор прибора
Введение
Два приемника
дистанционного
управления на
передней панели и
верхней крышке.
Основной блок
6
3
9
1
4
5
4
6
9
2
3
7
8
1. Кольцо фокусировки/Кольцо трансфокатора
2. Вариобъектив
3. Кнопка подъемника
4. Приемник дистанционного управления
5. Переключатель крышки объектива
6. Ножка подъемного механизма
7. Соединительные разъемы
8. Разъем электропитания
9. Панель управления
10. Съемный держатель кабеля
10
... Русский
7
Page 10
Русский ...
8
Русский ...
Введение
Панель управления
1
1. Индикатор температуры
2. Индикатор лампы
3. Источник питания и индикатор СИД (Питание СИД)
4. Источник
5. Синхронизация
6. Клавиша питания
7. Меню
8. Назад
9. Четыре кнопки курсора (Трапецеидальное)
5
7 9
8
3
4
6
2
Page 11
Панель управления
Введение
17
Только для
PD724W/
PD726W
2
1
16 15 14
1. Разъем USB
2. Соединитель HDMI
3. Входной разъем DVI
4. Входной соединитель VGA (Аналоговый сигнал ПК)
5. Входной соединитель раздельного видеосигнала
6. Входной разъем S-видео
7. Разъем RS232
8. Входной разъем композитного видеосигнала
9. Гнездо электропитания
10. Выходной соединитель VGA (Выходной соединитель
монитора проходного входа)
11. Входной разъем аудиосигнала
12. Приемник ИК дистанционного управления

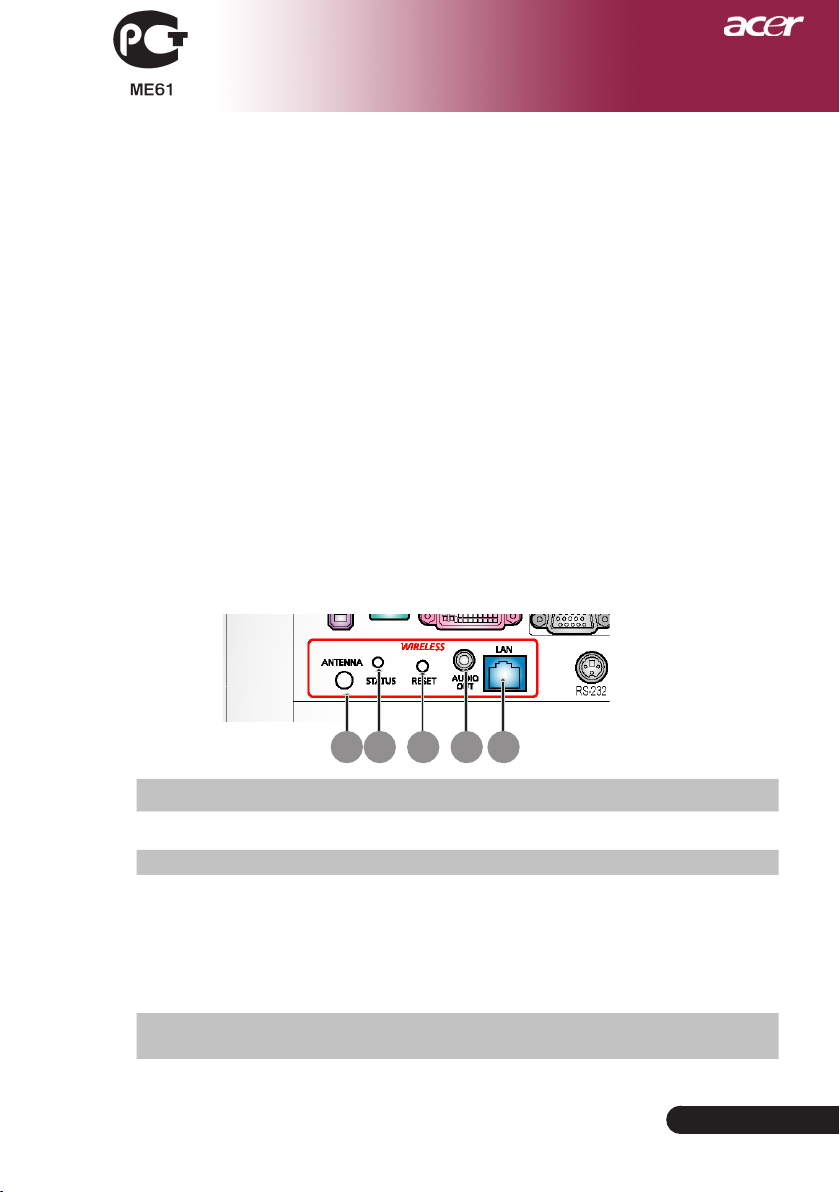

Нижеперечисленные пункты относятся только к моделям
PD724W/PD726W:
13. Локальная сеть (порт RJ45 для сети Ethernet 10/100M)
14. Разъем выхода аудио сигнала
15. Кнопка повторного запуска
16. Индикатор состояния
17. Антенна
3
13
4
10
8
7
9
TM
65
11
12
... Русский
9
Page 12
Русский ...
Введение

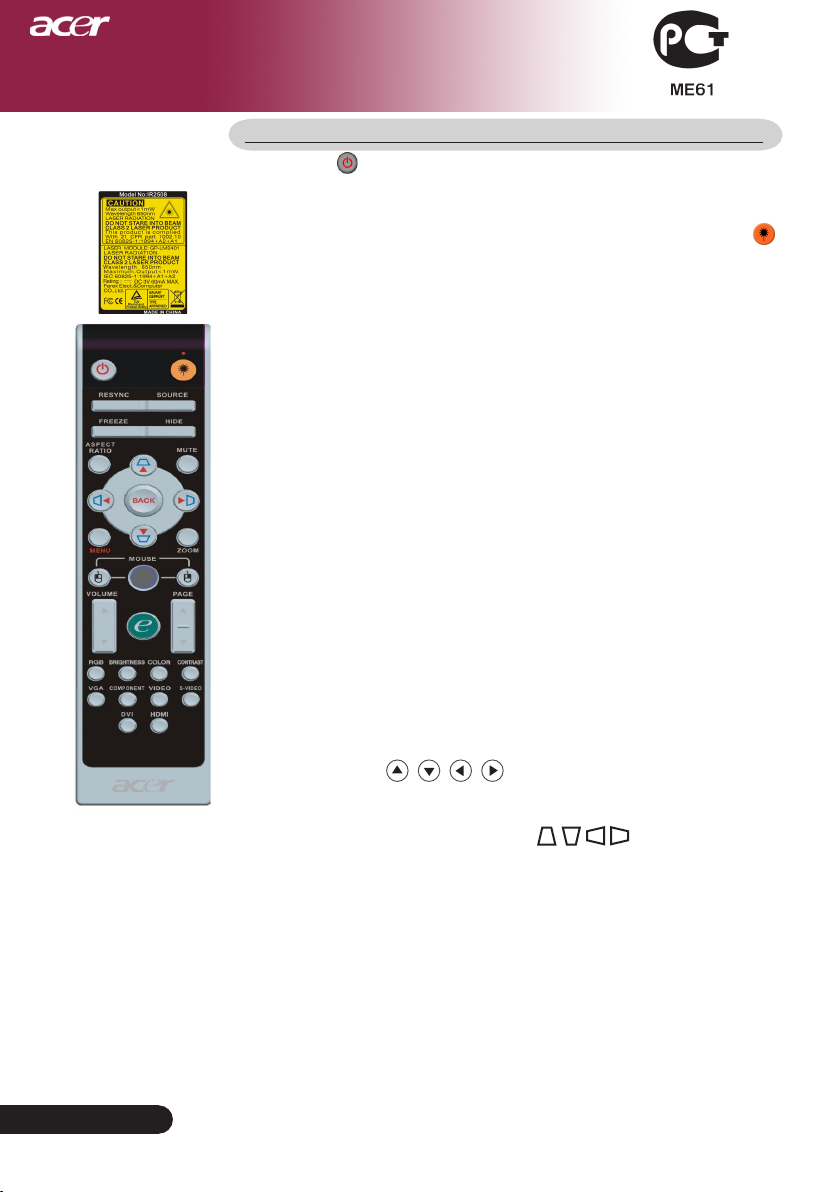

Пульт дистанционного управления
30
1
2
5
6
3
4
7
Русский ...
10
9
10
13
14
17
20
21
24
25
29
1. Лазерная указка
2. Питание
3. Клавиша включения
лазерной указки
4. Источник
5. Повторная синхронизация
6. Стоп-кадр
7. Спрятать
8. Бесшумный режим
9. Форматное соотношение
10. Трапецеидальное
искажение/Четыре кнопки
курсора
11. Назад
12. Цифровая фокусировка
13. Меню
14. Щелчок левой кнопкой
мыши
8
11
12
15
16
18
19
22
23
26
27
28
15. Щелчок правой
кнопкой мыши
16. Мышь
17. Громкость +/-
18. Следующая страница/
Предыдущая страница
19. Клавиша питания
20. RGB
21. Яркость
22. Контраст
23. Цвет
24. VGA
25. Компонент
26. S-видео
27. Видео
28. HDMI
29. DVI
30. Индикатор передачи
Page 13
Установка
Подключение проектора
USB
Проигрыватель DVD
DVI
5
4
RGB
8
2
9
7
DVD-плеер,
декодер, ТВприемник
высокой четкости
6
ПК
RS232
10
1.............................................................................................................Кабель питания
2.................................................................................................................... VGA-кабель
3........................................................................................ Композитный видеокабель
4......................................................................................................................USB кабель
5.........................................................бель HDMI (приобретается дополнительно)
6.....................................................................................................S-видео видеокабель
7..................Разъем аудиокабеля / разъем или Разъем аудиокабеля/тюльпан
8...........................................................................................................................бель DVI
9.................................................................................... 3 RCA компонентный кабель
10...................................................Кабель RS232 (приобретается дополнительно)
Для обеспечения правильной работы проектора с
7
1
S-видео
видеовыход
3
Видеовыход
компьютером, убедитесь, что частота обновления экрана
совместима с проектором.См. раздел «Compatibility Modes
(Совместимые режимы)» на странице 52.
... Русский
11
Page 14
Русский ...
12
Русский ...
Установка
Подключение проектора
Для беспроводного функционирования
4
3
2
1
Интернет
1.............................................................................................................Кабель питания
2................................................................................................Кабель локальной сети
3....................................................................................Aудио Кабеля Гнездо/Гнездо
4...........................................................................................................................Антенна
(только для PD724W/PD726W: пользователь должен прикрепить антенну)
Page 15
Прежде чем
включить проектор,
необходимо снять
крышку объектива.
Сначала
включайте
проектор, а затем
источники сигнала.
Установка
Включение и выключение
проектора
Включение проектора
1. Otwiera pokrywę obiektywu.
2. Убедитесь, что кабель питания и сигнальный кабель надежно
подключены. Светодиод питания станет мигать
3. Нажмите кнопку «Power (Питание)» на панели управления,
чтобы включить лампу.Светодиод питания будет постоянно
светиться
4. Включите источник видеосигнала (компьютер, ноутбук,
видеопроигрыватель, и т.п.). Проектор автоматически
определит источник сигнала.
Если на экране появились значки «Lock (Блокировка)» и «Source
(Источник)», это означает, что проектор блокируется на этом
типе источника и не находит входного сигнала такого типа.
Если на экране отображается надпись «No Signal (Нет сигнала)»,
пожалуйста, убедитесь, что сигнальные кабели надежно подключены.
If Если вы подключите одновременно несколько источников сигнала,
для их переключения используйте кнопку «Source (Источник)» на
пульте дистанционного управления или панели управления.
желтым
.
Питание
1
желтым
.
Если при включении проектора крышка объектива не открыта,
r
пользователи услышат постоянный двойной сигнал, интервал
между каждыми двумя предупреждающими звуками составляет
около 3 секунд.
Проектор не включится и автоматически перейдет в режим
r
ожидания, если крышка объектива останется закрытой после
звучания 5 сигналов предупреждения.
Если крышку объектива проектора случайно закрыть во время
r
работы, пользователи услышат такой же сигнал и проектор
автоматически перейдет в режим ожидания, если крышка
объектива останется закрытой после звучания 5 сигналов
предупреждения.
... Русский
13
Page 16
Русский ...
14
Русский ...
Установка
Выключение проектора
1. Чтобы выключить лампу проектора, нажмите кнопку «Power
(питание)». На экране проектора появится сообщение «Please
press power button again tocomplete the shutdown process.
Warning: DO NOT unplug whilethe projector fan is still running.
(Нажмите кнопку питания ещё раз, чтобы завершить процесс
выключения. Предупреждение: НЕ отключать во время
работы вентилятора проектора.)» Ещё раз нажмите кнопку
«Power (питание)», чтобы подтвердить операцию. В противном
случае это сообщение через 5 секунд исчезнет.
2. Вентиляторы охлаждения продолжают работу в течение
приблизительно 30 секунд для охлаждения аппарата,
после чего светодиодный индикатор питания загорается
зеленым
мигать медленно, это означает, что проектор переходит в
режим ожидания.Если вы хотите включить проектор вновь,
подождите пока проектор завершить цикл охлаждения
перейдет в режим ожидания. В режиме ожидания просто
нажмите кнопку «Power (Питание)» для повторного запуска
проектора.
3. Отключите кабель питания от электрической розетки и
проектора.
4. Не включайте проектор сразу после процедуры выключения.
5. При желании можно закрыть крышку объектива для
предохранения от пыли.
желтым
. Когда индикатор питания начинает
Предупреждающий индикатор
Если индикатор “
проектор автоматически отключается. Пожалуйста, обратитесь
к местному продавцу или в сервисный центр.
Если индикатор “
желтым на протяжении около 20 секунд, это свидетельствует о
перегреве проектора. на экране отобразится сообщение
«Projector Overheated. Lamp will automatically turn off soon. (Перегрев
проектора. Вскоре лампочка автоматически отключиться.)»
Проектор автоматически выключится.
В нормальных условиях проектор можно снова включить для
продолжения презентации. Если проблему устранить не удалось,
вам следует обратиться к местному поставщику или в сервисный
центр.
Если индикатор “
протяжении около 30 секунд, вы увидите на экране сообщение
«Fan fail. Lamp will automatically turn off soon.(Отказ вентилятора.
Лампа скоро автоматически выключится)». Пожалуйста,
свяжитесь с местным поставщиком или сервисным центром.
LAMP
” (лампа) постоянно светится желтым,
TEMP
” (температура) постоянно светится
TEMP
” (температура) мигает желтым на
Page 17
Установка
Настройка проецируемого
зображения
Настройка положения проектора по высоте
Проектор оснащен ножками подъемника для
регулировки высоты изображения.
Чтобы поднять проектор:
1. Нажмите Кнопка подъемника
2. Поднимите изображение до желаемого угла высоты
, после чего отпустите кнопку, чтоб зафиксировать
ножки подъемника.
3. Используйте колесико для точной настройки угла
отображения.
Чтобы опустить проектор:
1. Нажмите Кнопка подъемника.
2. Опустите изображение, после чего отпустите кнопку,
чтоб зафиксировать ножки подъемника.
3. Используйте колесико для точной настройки угла
отображения.
.
1
Кнопка Подъемника
2
Ножка Подъемного механизма
3
Подстройки наклона
... Русский
15
Page 18
Русский ...
Установка
Max. 29,50"(74,9cm) 73,76"(187,3cm)
Min. 24,63"(62,6cm) 61,57"(156,4cm) 143,66"(364,9cm)
102,62"(260,6cm)
205,23"(521,3cm)
250,38"(636,0cm)
Max.(WxH)
23,60" x 17,70"
(60,0 x 45,0cm)
59,00" x 44,25"
(149,9 x 112,4cm)
Min.(WxH)
19,70" x 14,78"
(50,0 x 37,5cm)
49,26" x 36,94"
(125,1 x 93,8cm)
103,26" x 114,93"
73,76" x 82,09"
(262,3 x 291,9cm)(187,30 x 208,5cm)
164,18" x 123,14"
(417,0 x 312,8cm)
200,31" x 150,23"
(508,8 x 381,6cm)
3,94'(1.2m) 9,84'(3,0m) 32,81'(10,0m)
299,94"(761,9cm)
239,95" x 179,96"
(609,5 x 457,1cm)
40,03'(12,2m)
245,85"(624,5cm)
196,68" x 147,51"
(499,6 x 374,7cm)
172,10"(437,1cm)
137,68" x 103,26"
(349,7 x 114,93cm)
(249,8 x 187,3cm)
22,97'(7,0m)16,40'(5,0m)
122,93"(312,2cm)
98,34" x 73,76"
61,57"
(156,39cm)
102,6"
(260,64cm)
143,7"
(364,9cm)
143,7"
(364,9cm)
250,38"
(635,97cm)
29,5" (74,94cm)
73,8"(187,34cm)
122,9"(312,23cm)
172,1"(437,13cm)
172,1"(437,13cm)
299,9"(761,85cm)
3,94'
40,03'
32,81'
22,97'
16,40'
9,84'
(1,2m)
(12,2m)
(10,0m)
(7,0m)
(5,0m)
(3,0m)
24,63"
(62,55cm)
Настройка трансфокатора / фокуса
проектора
При помощи кольца трансфокатора вы можете
увеличивать или уменьшать масштаб изображения. Для
фокусировки изображения вращайте кольцо фокусировки,
пока изображение не станет четким. Проектор будет
фокусироваться на расстоянии от 3,94 до 39,43 фута (от 1,2
метра до 12,02 метров).
Кольцо
трансфокатора
Настройка размера проецируемого
изображения
Кольцо
фокусировки
Русский ...
Диагональ
(экрана)
Размер
экрана
Расстояние
16
Данный график приводится только для справки.
Page 19
Органы управления
Панель упрвления и пульт
Вы можете управлять функциями проектора двумя
способами: при помощи пульта дистанционного
управления и панели управления.
Панель управления
Использование панели управления
Питание
См. раздел «Включение и выключение проектора» на
страницах 13-14.
Resync (Повторная синхронизация)
Автоматическая синхронизация проектора с источником
входного сигнала.
Menu (Меню)
Нажмите кнопку «Меню», чтобы отобразить экранное меню.
Чтобы закрыть экранное меню, снова нажмите кнопку.
Позволяет подтвердить выбранные пункты.
Source (Источник)
Нажмите на «Источник» для выбора в качестве источника
RGB, компоненту-p, компоненту-i, S-видео, композитное,
DVI-D/A, видео, HDTV, и HDMI.
Четыре кнопки курсора
Используйте кнопки для выбора пунктов меню
или для настройки выбранного параметра.
Трапецеидальное искажение
Регулирует искажение, вызванное наклоном проектора (±16
градусов).
Клавиша питания
Кнопка полномочий Acer предоставляет три уникальные
функции, а именно «Acer eView Management » (электронное
управление изображением), «Acer eTimer Management
» (электронное управление таймером) и «Acer eOpening
Management» (электронное управление началом работы)
соответственно. Нажмите и удерживайте дольше одной секунды
кнопку «е», чтобы запустить главное меню вывода данных на
экран для внесения поправок в его работу.
Back (Назад)
Назад к предыдущему шагу управления OSD меню.
... Русский
17
Page 20
18
Русский ...
Органы управления
Использование пульта дистанционного управления
Пульт ДУ
Питание
См. раздел «Включение и выключение проектора» на
страницах 13-14.
Laser Button (Клавиша включения лазерной указки)
Для включения лазерной указки направьте пульт на экран,
нажмите и удерживайте эту клавишу.
Resync (Повторная синхронизация)
Автоматически синхронизирует проектор с источником
видеосигнала.
Source (Источник)
Нажмите на «Источник» для выбора в качестве источника
RGB, компоненту-p, компоненту-i, S-видео, композитное
видео, DVI-D/A, HDTV и HDMI.
Freeze (Стоп-кадр)
На жмите кнопк у «Стоп-кадр», ч тобы приост ановить
изображение на экране.
Hide (Спрятать)
Моментальное выключение изображения. Нажмите
«Спрятать», чтобы скрыть изображение, и нажмите
повторно для восстановления изображения.
Aspect Ratio (Форматное соотношение)
Используйте эту функцию, чтобы выбрать желанное
форматное соотношение. (Auto/4:3/16:9/1:1 )
Mute (Бесшумный режим)
Используйте эту кнопку для отключения звука.
Четыре кнопки курсора
Используйте , чтобы выбрать пункты меню
или откорректировать ваш выбор для управления OSD
меню.
Трапецеидальное искажение
Регулирует искажение, вызванное наклоном проектора
(±16 градусов).
Menu (Меню)
Нажмите кнопку Меню, чтобы отобразить экранное меню.
Чтобы закрыть экранное меню, снова нажмите кнопку.
Zoom (Кнопка)
Цифровое увеличение/уменьшение.
Back (Назад)
Назад к предыдущему шагу управления OSD меню.
Мышь / ClickЩелчок правой кнопкой мыши /
Щелчок левой кнопкой мыши
TЭти функции соответствуют функциям мыши для PC
или Макинтоша. Данные функции доступны только при
подключении проектора к ПК через кабель USB.
Page 21
Органы управления
Клавиша питания
Кнопка полномочий Acer предоставляет три уникальные
функции, а именно «Acer eView Management » (электронное
управление изображением), «Acer eTimer Management
» (электронное управление таймером) и «Acer eOpening
Management» (электронное управление началом работы)
соответственно. Нажмите и удерживайте дольше одной
секунды кнопку «е», чтобы запустить главное меню вывода
данных на экран для внесения поправок в его работу.
Volume (Громкость)
Увеличить/уменьшить громкость звука.
Page Up (Предыдущая страница) (Только в
компьютерном режиме)
Используйте эту кнопку для перехода на предыдущую
страницу.Эта функция доступна, только когда проектор
подключен к компьютеру посредством USB кабеля.
Page Down (Следующая страница) (Только в
компьютерном режиме)
Используйте эту кнопку для перехода на следующую
страницу. доступна, только когда проектор подключен
посредством USB кабеля.
Acer eView Management
Нажмите «e» для загрузки подменю «Управление
Acer eView».
«Управление Acer eView» служит для выбора
режима работы дисплея. Подробнее см. раздел
«Меню экранного дисплея».
Acer eTimer Management
Нажмите «e» для загрузки подменю «Управление
Acer eTimer».
«Управление Acer eTimer» обеспечивает
предупреждающую функцию управления
представлением времени. Подробнее см. раздел
«Меню экранного дисплея».
Acer eOpening Management
PНажмите «e» для загрузки подменю
«Управление Acer eOpening».
«Управление Acer eOpening» позволяет
пользователю изменить вид начального экрана в
соответствии с индивидуальными настройками.
Подробнее см. раздел «Меню экранного
дисплея».
... Русский
19
Page 22
20
Русский ...
Органы управления
RGB
Нажмите “RGB” для оптимизации точной цветопередачи.
Brightness (Яркость)
Нажмите “Яркость” для регулирования яркости
изображения.
Color (Цвет)
Нажмите “Цвет” для регулирования цветовой температуры
изображения.
Contrast (Контраст)
Нажмите “Контраст” для настройки разницы между
светлыми
VGA
Нажмите «VGA», чтобы изменить источник на соединитель
VGA-In. Этот соединитель поддерживает аналоговый RGB,
YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) и RGBsync.
Component (Компонент)
Нажмите «Компонент» , чтобы изменить источник
на компонентный соединитель. Этот соединитель
поддерживает YPbPr (480p/576p/720p/1080i), YCbCr
(480i/576i)
Video (Видео)
Нажмите «Видео», чтобы изменить источник на источник
полного
S-Video (S-видео)
и темными
видеосигнала.
составляющими изображения.
Нажмите «S-видео», чтобы изменить источник на источник
S-видео.
DVI
Нажмите «DVI», чтобы изменить источник на соединитель
DVI. Этот соединитель поддерживает цифровой RGB,
аналоговый RGB, YPbPr (480p/576p/720p/1080i), YCbCr
(480i/576i) и сигнал HDCP.
HDMI
Нажмите “HDMI” для изменения источника на НDMI.
Данный соединитель можно поддерживать все стандартные
электронные видео форматы пользователя и форматы с
высоким разрешением.
Page 23
Органы управления
Экранные меню
Проектор оснащен экранными меню на нескольких
языках, которые позволяют настраивать изображение
и изменять различные параметры. Проектор
автоматически определит источник сигнала.
Как пользоваться экранным меню
1. Для открытия экранного меню нажмите «Меню» на пульте
дистанционного управления или на панели управления.
2. Когда отобразится экранное меню, выберите главное
меню при помощи кнопок После выбора желаемого
пункта меню нажмите для входа в подменю и изменения
настроек.
3. Выберите нужный пункт при помощи кнопок
настройте параметры кнопками .
4. Выберите в подменю следующий элемент, который Вы хотите
отрегулировать, и отрегулируйте, как описано выше.
5. Нажмите кнопку «Назад» на пульте дистанционного
управления или на панели управления, на экране вновь
появиться главное меню.
6. Чтобы выйти из OSD, вновь нажмите кнопку «Меню» или
на пульте дистанционного управления или на панели
управления. OSD меню закроется, и проектор автоматически
сохранит новые настройки.
Главное меню
Подменю
Подменю
... Русский
21
Page 24
22
Русский ...
Органы управления
Display Mode (Режим дисплея)
Для различных типов изображений есть целый ряд
оптимизированных заводских настроек.
Brightness (Яркость) : Для настройки яркости.
PC : для компьютера или ноутбука.
Video (Видео) : для просмотра видео при ярком освещении.
Theater (Театр) : для просмотра Домашнего театра в темной
sRGB : Для настройки цвета.
User : Запомнить пользовательские настройки.
Brightness (Яркость)
Этот параметр регулирует яркость изображения.
Нажмите кнопку , чтобы сделать изображение темнее.
Нажмите кнопку , чтобы сделать изображение светлее.
Contrast (Контраст)
Параметр Контрастность регулирует степень различия между
самыми светлыми и самыми темными участками изображения.
Регулировка контраста изменяет количество черного и белого
цветов в изображении.
Нажмите кнопку , чтобы уменьшить контраст.
Нажмите кнопку , чтобы увеличить контраст.
Color Temperature (Цветовая температура)
Этот параметр регулирует цветовую температуру. При более
высокой температуре, экран выглядит холоднее, а при более
высокой – теплее.
комнате.
Color (Цвет)
(Компьютерный
режим/Видеорежим)
Page 25
«Saturation
(Насыщенность)» и
«Tint (Оттенок)» не
поддерживаются в
режимах компьютера
и DVI/Компьютерный
режим.
Органы управления
Color (Цвет)
(Компьютерный
режим/Видеорежим)
White Segment (Белый сегмент)
Этот параметр регулирует цветовую температуру. При более
высокой температуре, экран выглядит холоднее, а при более
высокой – теплее.
Degamma (Дегамма)
Эффект для лучшей передачи затемнённых сцен. С
увеличением значения гаммы, затемнённые сцены становятся
более яркими.
Color R (Цвет R)
Настройка красного цвета.
Color G (Цвет G)
Настройка зелёного цвета.
Color B (Цвет B)
Настройка синего цвета.
Saturation (Насыщенность)
Настраивает видеоизображение от черно-белого до полностью
насыщенного цветного.
Нажмите кнопку , чтобы уменьшить насыщенность
цветов изображения.
Нажмите кнопку , чтобы увеличить насыщенность
цветовизображения.
Tint (Оттенок)
Настраивает цветовой баланс красного и зеленого.
Нажмите кнопку , чтобы увеличить в изображении.
Нажмите кнопку , чтобы увеличить в изображении.
... Русский
23
Page 26
24
Русский ...
Органы управления
Н. Keystone (Гор. Трап.)(Горизонтальное
трапециедальное искажение)
Нажмите кнопку или для настройки горизонтального
искажения и получения более квадратного изображения.
V. Keystone (Верт. Трап.)(Вертикальное
трапециедальное искажение)
Нажмите кнопку или для настройки вертикального
искажения и получения более квадратного изображения.
Aspect Ratio (Характеристическое отношение)
Вы можете использовать данную функцию, чтобы выбрать
нужное соотношение сторон изображения.
Auto (Aвто) : Сохраняет оригинальные пропорции
16:9 : Масштаб входного источника будет отрегулирован,
чтобы соответствовать ширине экрана, а его высота
будет сужена так, чтобы проекция изображения имела
соотношение 16:9.
4:3 : Масштаб входного источника будет отрегулирован так,
чтобы тот помещался на проекционном экране, и был
представлен в соотношение 4:3.
1:1 : Сохранить изображение в центре экрана з оригинальным
разрешением без масштабирования.
Projection (Проекция)
Rear-Desktop
изображения и увеличивает его для соответствия
количеству пикселей по горизонтали или
вертикали.
Front-Desktop
аводская установка по умолчанию.
Front-Ceiling
При выборе данной функции, проектор
переворачивает изображение для проецирования при
установке проектора на потолке.
При выборе данной функции, проектор обращает
изображение так, чтобы его можно было
проецировать из- за прозрачного экрана.
(Изображение)
(Компьютерный
режим/Видеорежим)
Page 27
Функции «H. Position
(Гор. Пол.)(Центровка
по горизонтали)»,
«V. Position (Верт. Пол.)
(Центровка по
вертикали)»,
«Frequency (Частота)»
и «Tracking(Слежение)»
не поддерживаются в
режимах видео и DVI.
Функции «
Sharpness (Резкости)
» не поддерживаются
в режиме DVI и
компьютера.
«Signal Type (Тип
сигнала)» доступен
только для источников
раздельного сигнала,
HDMI и SCART.
Органы управления
(Изображение)
(Компьютерный
режим/Видеорежим)
Rear-Ceiling
H. Position (Гор. Пол.)(Горизонтальное положение)
Нажмите кнопку , чтобы переместить изображение влево.
Нажмите кнопку , чтобы переместить изображение
вправо.
V. Position (Верт. Пол.)(Вертикальное положение)
Нажмите кнопку , чтобы переместить изображение влево.
Нажмите кнопку , чтобы переместить изображение
вправо.
Frequency (Частота)
Параметр «Frequency (Частота)» изменяет частоту
отображения данных, чтобы она соответствовала частоте
вашей видеокарты. Если на экране наблюдается вертикальная
мигающая полоса,используйте эту функцию для регулировки.
Tracking (Слежение)
«Tracking (Слежение)» позволят синхронизировать сигнал
дисплея с видеокартой.Если на экране наблюдается
нестабильное или мигающее изображение, исправьте этот
эффект при помощи данной функции.
Sharpness (Резкость)
Настройка резкости изображения.
Нажмите кнопку для уменьшения резкости.
Нажмите кнопку для увеличения резкости.
Signal Type (Тип сигнала)
Нажмите кнопку или для изменения
источника RGB, YPbPr или YCbCr.
При выборе этой функции, проектор
одновременно обращает и переворачивает
изображение. Вы можете проецировать
изображение из-за прозрачного экрана, установив
проектор на потолке.
... Русский
25
Page 28
26
Русский ...
Органы управления
Management
(Управление)
(Компьютерный
режим/Видеорежим)
ECO Mode (Режим ECO)
Выберите «On (Вкл.)» для затемнения лампы проектора,
что уменьшит потребление электроэнергии, увеличит срок
службы лампы и уменьшит шум. Выберите «Off (Выкл.)» ,
чтобы включить нормальный режим.
Auto Shutdown (Авто отключение)(минуты)
Проектор автоматически выключится при отсутствии входного
сигнала по истечении заданного времени.
Source Lock (Блокировка источника)
Когда выключена блокировка источника, проектор будет
искать другие сигналы, если потеряно данный сигнал. Когда
блокировка источника включена, она «Lock (заблокирует)»
данный канал источника перед тем, как вы нажмете кнопку
«Source (Источник)» пульта дистанционного управления,
чтобы переключиться на следующий канал.
Menu Location (Размещения меню)
Выберете пункт «Размещения меню» на экране.
Startup Screen (Экран запуска)
Используйте эту функцию, чтобы выбрать ваш желаемый
начальный кадр экранного диалога. Если Вы изменили
настройки, то они начинают действовать после выхода из OSD
меню.
Acer : Начальный кадр проектора Acer по умолчанию.
User : Начальный кадр, измененный в соответствие с
желаниями пользователя, который загружен с PC на
проектор путем USB кабеля и служебной программы
Acer eOpening Management
нижеизложенного параграфа).
(обратитесь к описаниям
Page 29
Органы управления
Management
(Управление)
(Компьютерный
режим/Видеорежим)
Acer eOpening Management
программа PC, которая позволяет
пользователю заменить начальный кадр
проектора Acer, заданный по умолчанию,
на желаемое изображение.
Management»
с входящего в поставку компакт- диска.
Присоедините проектор к компьютеру
входящим в поставку кабелем USB, затем
выполните функцию
Management»
отображения из компьютера в проектор.
До начала загрузки проектора должен
войти в «Download Mode». Выполняйте
нижеприведенные указания для входа в
режим загрузки «Download Mode».
1. Если сетевой шнур питания проектора был отсоединен, то
подсоедините его.
2. Включение проектора.
3. Убедитесь, что к проектору подключен кабель USB от
компьютера.
может быть установлено
для загрузки выбранного
– это рабочая
«Acer eOpening
«Acer eOpening
Lamp Hour Elapse (Световой сигнал
использованного времени)
Отображает прошедшее время работы лампы в часах.
Lamp Reminding (Световой сигнал напоминания)
Выберите данную функцию, чтобы отобразить или скрыть
предупредительное сообщение при необходимости замены
лампы. Сообщение отобразится за 30 часов до окончания
срока службы лампы.
... Русский
27
Page 30
28
Русский ...
Органы управления
Management
(Управление)
(Компьютерный
режим/Видеорежим)
Lamp Hour Reset (Световой сигнал сброса времени)
Нажмите клавишу после выбора «Yes (Да)» для обнуления
счётчика асов работы лампы.
Security (Безопасность)
Нажмите кнопку , чтоб начать настройку «Security
(Безопасности)». Если функция «Security (Безопасность)»
активирована, перед началом настройки функции Безопасности
вам необходимо ввести «Administrator Password (Пароль
администратора)».
Security (Безопасность)
Это проектор обеспечивает администратора
прекрасными функциями безопасности, что
позволяет контролировать использование
проектора.
Выберите “On” «Вкл.» для активизации функции
безопасности. Пользователь должен ввести пароль
в зависимости от «Режима безопасности».
Обратитесь в раздел «Пароль пользователя» за
более детальной информацией.
Выберите “Off” «Выкл.», если пользователь может
включить проектор без ввода пароля.
Как только функция безопасности активирована,
проектор попросить пользователя ввести пароль
во время включения проектора. «User Password
(Пароль пользователя)» и «Administrator Password
(Пароль администратора)» принимаются в этом
диалоговом окне.
Page 31
Органы управления
Management
(Управление)
(Компьютерный
режим/Видеорежим)
Timeout (Min.) (Перерыв(мин.))
Как только «Security (Безопасность)» установлена
на «On» (Вкл.), администратор может установить
функцию лимита времени.
Нажмите на кнопку или для выбора
длительности перерыва.
Интервал времени – от 10 минут до 990 минут.
По истечении времени проектор попросить
пользователя повторно ввести пароль.
Заводские стандартные настройки функции
«Timeout(Min.) (Перерыв(мин.))» отключены.
User Password (пароля пользователя)
Нажмите кнопку для изменения «User
Password (пароля пользователя)».
С помощью кнопок , , или выберите
символ и нажмите для подтверждения кнопку
«MENU (МЕНЮ)».
Нажмите кнопку , чтоб удалить символ после
подтверждения предыдущего символа.
Нажмите «MENU (МЕНЮ)» для завершения
настройки пароля.
Введите пароль заново в «Confirm Password
(Подтвердить пароль)».
Длина пароля – 4-8 символов.
... Русский
29
Page 32
30
Русский ...
Органы управления
Management
(Управление)
(Компьютерный
режим/Видеорежим)
Проектор предлагает два варианта «Режима
безопасности».
Введите «Request password only after plugging
power cord (Запрос пароля только после
подключения шнура питания)»; проектор
попросить пользователя ввести пароль только
во время первого подключения шнура питания
проектора.
Выберите «Always request password while
projector turns on (Всегда запрашивать пароль,
когда проектор включен)»; пользователь будет
вводить пароль каждый раз, когда будет включать
проектор.
Administrator Password (Пароль администратора)
«Administrator Password (Пароль администратора)»
принимается как диалоговым окном
«Enter Administrator Password (Ввод пароля
администратора)», так и окном «Enter Password (Ввод
пароля)».
Нажмите кнопку для изменения «Administrator
Password (Пароля администратора)».
Фабричные настройки «Administrator Password
(Пароля администратора)» - «1234».
Page 33
Органы управления
Management
(Управление)
(Компьютерный
режим/Видеорежим)
Если администратор забыл «Administrator Password
(Пароль администратора)», выполните следующие
действия для восстановления «Administrator
Password (Пароля администратора)»:
1.Держите кнопку «MENU (МЕНЮ)» более 4 секунд,
пока не появиться диалоговое окно «Enter Password
(Введите пароль)» или «Enter Administrator
Password (Введите пароль администратора)».
2.Запишите «Unlock ID
(Идентификационный
номер разблокирование)»
и свяжитесь с сервисным
центром Acer. Вы получите
новый пароль
администратора согласно
разблокированному имени.
3.Когда новый «Administrator Password (Пароль
администратора)», полученный в сервисном центре
Acer, записывается в проектор, старый
«Administrator Password (Пароль администратора)»
заменяется новым.
Reset (Сброс)
Нажмите кнопку после выбора опции «Yes
(Да)», чтобы вернуть параметры дисплея всех
меню до их фабричных значений по умолчанию.
Wireless (Беспроводной)
Нажмите или чтоб выбрать беспроводную
функцию.
... Русский
31
Page 34
32
Русский ...
Органы управления
Audio
(Тональнозвуково)
(Компьютерный
режим/Видеорежим)
Volume (Громкость)
Нажмите кнопку , чтобы уменьшить громкость.
Нажмите кнопку , чтобы увеличить громкость.
Mute (Без звука)
Выберите «On (Вкл)» для выключения звука.
Выберите «Off (Выкл)» для включения звука.
Power On/Off Volume (Громкость вкл./выкл.)
Выберите эту функцию для настройки громкости при
включении/выключении.
Alarm Volume (Громкость сигнала)
Выберите эту функцию для настройки громкости сигнала
об ошибках проектора.
Page 35
Органы управления
Timer (Таймер)
(Компьютерный
режим/Видеорежим)
Timer Start (Запуск таймера)
Нажмите клавишу для запуска/останова таймера.
Timer Period (Время работы таймера)
Нажмите клавишу для задания отрезка времени для
таймера.
Timer Volume (Громкость таймера)
Выберите эту функцию для настройки громкости сигнала,
когда при установленном таймере время истекло.
Timer Display (Дисплей таймера)
Нажмите клавишу для выбора режима отображения
времени на экране.
Timer Location (Расположение таймера)
Выберите место для таймера на экране.
33
... Русский
Page 36
34
Русский ...
Органы управления
Language (Язык)
(Компьютерный
режим/Видеорежим)
Language (Язык)
Выберите многоязычное меню OSD. С помощью кнопки или
выберите необходимый язык.
Нажмите , чтобы подтвердить выбор.
Page 37
Беспроводная проекция
Вступление
Эта часть ознакомит вас с функцией беспроводной проекции этого
проектора. Функция беспроводной проекции доступна только для модели,
которая оборудована интегрированным модулем Acer Wireless Presentation
Gateway (межсетевой интерфейс беспроводных презентаций или WPG).
Acer WPG позволяет многочисленным пользователям подключатся к
проектору Acer беспроводным путем. Это устраняет необходимость
подключать и отключать кабеля, давая возможность более эффективно
использовать время встречи, особенно, когда на протяжении встречи
презентовать должны несколько человек.
Чтобы осуществить беспроводную проекцию, вы должны изменить тип входного
источника на «Wireless (Беспроволочно)» путем нажатия кнопки «Wireless
(Беспроволочно)» на пульте дистанционного управления или кнопки «Source
(Источник)» на панели управления или на пульте дистанционного управления.
Системные требования:
- Операционная система: Windows® 2000 or Windows® XP
- центральный процессор: Intel® Pentium® III at 750 MHz или его
эквивалент с ОЗУ 128 MB
- Беспроводная локальная сеть: наличие IEEE 802.11b/g
- Интернет-броузер: Internet Explorer 5.0 или более поздние версии
Интерфейс ввода-вывода:
1 2 3 4
№. Название Описание
Антенный
1
соеденитель
2 Статус СИД Указывает на состояние WPG.
Кнопка повторного
3
запуска
Гнездо выхода аудио
4
сигнала
Гнездо сети Ethernet
5
RJ-45
Для крепления внешних антенн.
Быстрое нажатие кнопки повторного
запуска перезапустит WPG без изменения
каких-либо настроек пользователя.
Нажмите кнопку повторного запуска и
удерживайте ее дольше 4 секунд, чтобы
перезапустить WPG с его фабричными
настройками по умолчанию.
Для выхода аудио сигналов, полученных
беспроводным путем от PC.
Для соединения WPG с Интернетом путем
локальной сети.
5
35
... Русский
Page 38
36
Русский ...
Беспроводная проекция
Настройка WPG
Проверьте СИД , чтобы узнать состояние подачи питания.
• Красный цвет означает, что WPG получает питание, но
неактивен.
• Зеленый означает, что WPG используется для проектирования
изображений.
Вам бы также следовало присоединить кабель локальной сети к порту
локальной сети (RJ-45) с боку защитной задвижки. Это позволит вам
подключится к Интернету, чтобы извлечь интерактивные элементы,
или загрузить новые версии программного обеспечения компании, как
только они станут доступны.
Первое соединение с WPG
Если вы соединяетесь с WPG впервые, вам нужно будет загрузить
и инсталлировать драйвер WPG. Программное обеспечение
хранится в WPG, так что нет необходимости использовать
инсталляционный диск. Убедитесь, что вы владеете правами
администратора на своем компьютере и можете инсталлировать
программное обеспечение.
Чтобы загрузить программу, вы должны убедиться,
что ваш броузер настроен на открытие веб-страницы.
Если настройки вашего броузера предвидят открытие
пустой страницы, вам не удастся загрузить программное

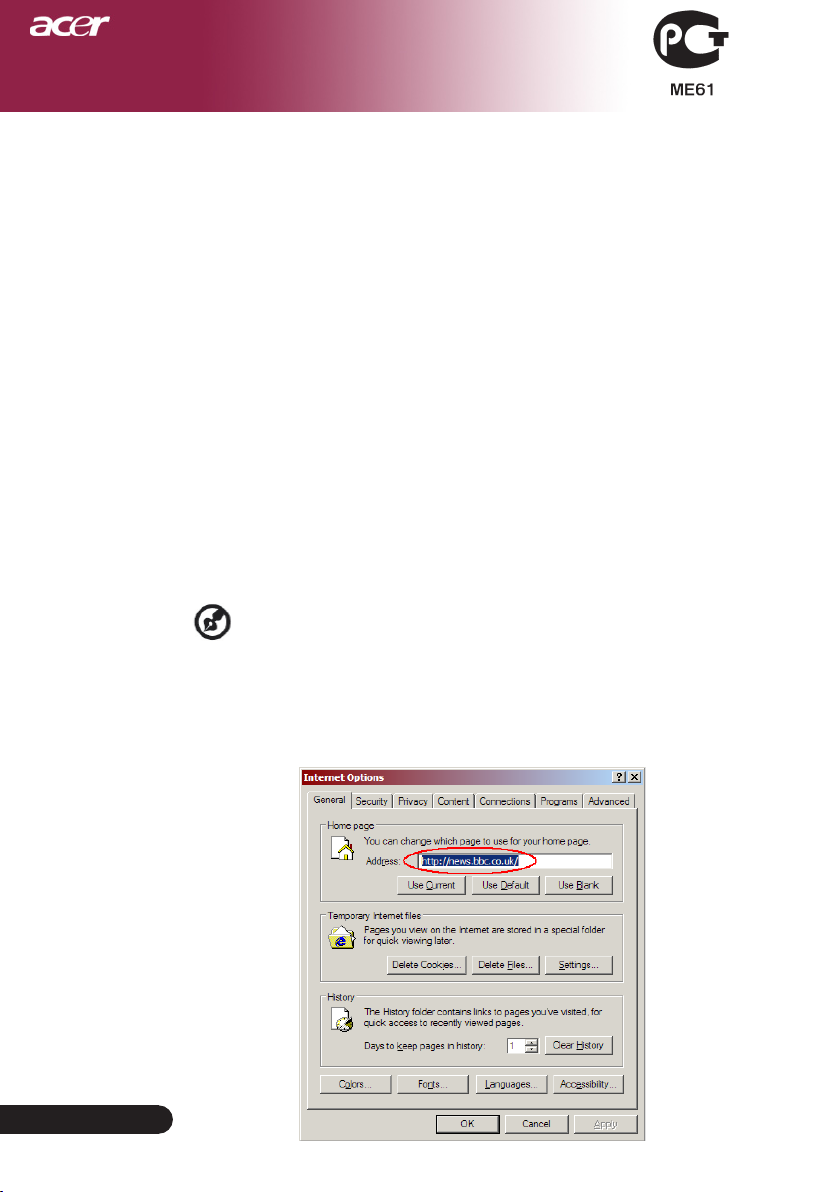

обеспечение. Чтобы это проверить, выберите Tools (Сервис)
> Internet Options (Настройки Интернет). Убедитесь, что
в текстовом поле есть имя веб-страницы
Page 39
Беспроводная проекция
Загрузка программного обеспечения
1) Включите свой ноутбук и активируйте локальную беспроводную сеть.
2) Проверьте наличие присоединенного процессора локальной
беспроводной сети, используя, на свое усмотрение, любой менеджер
локальной беспроводной сети.
3) Выберите со списка всех доступных присоединенный процессор,
помеченный как “AcerProjector”. Присоединитесь к этому процессору.
Если в списке есть более одного WPG, решите к которому именно
вы хотите присоединиться, выбирая за описаниями элементов,
перечисленными в верхнем левом углу экрана.
4) Если вы получите какие-то предупреждения системы защиты,
выберите «Connect Anyway (Подключить все равно)».
5) Как только установится связь, откройте свой Интернет-броузер. Вы
автоматически попадете на главную страницу сайта Acer WPG, где вы
сможете скачать драйвер.
37
... Русский
Page 40
38
Русский ...
Беспроводная проекция
6) Щелкните мышкой на ссылке, чтобы скачать и инсталлировать
драйвер. Если вы получите какие-то предупреждения
системы защиты, нажмите “OK”, чтобы продолжить процедуру
инсталляции. Во время инсталляции драйвера, изображение на
вашем экране может мерцать.
7) Как только завершиться инсталляция, откроется ПО
межсетевого интерфейса беспроводной проекции (WPG) Acer.
Page 41
Беспроводная проекция
Соединение с проектором
Как только вы установите ПО, вы сможете присоединиться к любому
проектору, который оборудован Acer WPG. Чтобы присоединиться к
проектору, просто два раза щелкните мышкой на значке Acer WPG на
своем рабочем столе, чтобы запустить приложение.
Приложение автоматически вычислит доступные WPG. Каждый WPG
опознается индикатором “AcerProjector” в SSID (описание элемента
системой защиты). Если проектор инсталлирован перманентно, вы
также можете установить отдельное SSID для этого проектора, в котором
значилось бы, например, сколько места на компьютере занимает
инсталлированный проектор (обратитесь к разделу «Conguration
(Конфигурация)», изложенному далее в этой инструкции).
Если в поле действия приемника вашего ноутбука попадает несколько
WPG (они могут быть в разных участках памяти), и такая возможность
разрешена (обратитесь к разделу «Conguration (Конфигурация)»,
изложенному далее в этой инструкции), вы сможете определить нужный,
используя “Projector ID”, указанный в левом верхнем угле экрана
проекции. Идентификатор проектора состоит из четырех случайно
генерированных цифр. Ввод этих цифр в приложение WPG на вашем
ноутбуке ограничит вас, давая возможность соединится только с этим
проектором.
Всего лишь один пользователь может использовать WPG в любой момент
времени. Если другой пользователь желает использовать проектор, вы
должны будете нажать Disconnect (отсоединение), чтобы прекратить
пользование проектором и позволить кому-то другому использовать его.
39
... Русский
Page 42
40
Русский ...
Беспроводная проекция
Использование аудио функции
Если в качестве входного источника выбрано беспроводной режим
«Wireless», вы можете проигрывать аудио элементы, используя
внутренние динамики проектора. Для улучшения качества вы также
можете подключить внешние динамики к гнезду выхода аудио сигнала
WPG.
Ваш аудио драйвер может иметь другую терминологию для
некоторых необходимых настроек, которые указаны ниже.
Если вы хотите использовать аудио возможности WPG,
пожалуйста, убедитесь, что ни одна из аудио настроек не
выключена.
Чтобы настроить аудио, вы должны сделать следующие шаги:
1) Откройте средства управления аудио системы Windows
щелкнув мышью на значок динамика в меню инструментов.
2) Выберите Options (Настройки) > Properties (Параметры).
®
, два раза
Выберите Recording (Запись) в области окна «Adjust volume for»
3)
(Установить громкость для).
Page 43
Беспроводная проекция
4) Убедитесь, что выбраны опции Mono Mix, Stereo Mix и/или Wave-out
Mix.
5) Нажмите OK, чтобы открыть окно «Recording Mix» (Смесь для
записи). Убедитесь, что выбраны опции Mono Mix, Stereo Mix и/или
Wave-out Mix.
41
... Русский
Page 44
42
Русский ...
Беспроводная проекция
Конфигурация Acer WPG
Вам нужно соединится с Acer WPG, чтобы изменить какие-либо
настройки конфигурации. Как только вы соединитесь, нажмите кнопку
Congure (конфигурировать) в верхнем правом угле экрана Acer WPG.
Идентификация проектора
Выберите эту опцию, чтобы сделать возможной идентификацию
проектора. Если эта опция активна, во время начала работы проектора,
или когда проектор не получает никакого входного сигнала, на экране
будет появляться 4-значное число.
Настройка пароля конфигурации
Используйте эту функцию, чтобы установить пароль для ограничения
доступа к меню конфигурации. Это полезно, когда много людей
используют WPG, и вы не хотите, чтобы неуполномоченные лица
изменяли конфигурацию.
Первый раз, когда вы щелкните на этой ссылке, вы увидите следующее:
Page 45
Беспроводная проекция
Щелкните мышью на Set a new password (Установить новый пароль),
чтобы установить пароль.
Введите пароль – он может иметь до 16 символов.
Как только пароль установлен, его нужно ввести, до того как появится
возможность внести любые изменения в конфигурацию вашего Acer
WPG.
43
... Русский
Page 46
44
Русский ...
Беспроводная проекция
Вы также можете изменить или удалить пароль, нажав на Conguration
password setup (Настройка пароля конфигурации).
Обновление программно-аппаратных средств
Нажмите на эту ссылку, чтобы проверить есть ли в наличие какие-либо
новейшие программно-аппаратные средства. Чтобы это сделать, вам
нужно быть присоединенным к сети с открытым Интернет соединением.
Настройки сети
Нажмите на эту ссылку, чтобы изменить настройки сети.
Здесь вы можете установить желаемый SSID, чтобы идентифицировать
Acer WPG. Вы также можете изменить IP адрес – или установите
автоматическое приобретение IP адреса, или вручную установите
стационарный IP адрес.
Если необходимо, вы можете установить радиочастотный канал, который
бы также использовался для соединения с другими ноутбуками.
Page 47
Беспроводная проекция
Средства управления проекцией
Используйте эти средства управления проекцией для выполнения
разных функций.
Спрятать (Hide)
Эта функция проектирует пустой экран, чтобы вы могли сделать
изме нени я в до к умен те ил и обр атит ь ся пр и нео бход имос ти к
конфиденциальной информации, а ваша аудитория этого не видела.
Заморозить (Freeze)
Эта возможность замораживает спроектированное изображение,
чтобы вы могли сделать изменения в документе или обратиться при
необходимости к конфиденциальной информации, а ваша аудитория
этого не видела.
Дистанционное управление проектором (Projector remote control)
Путем WPG вы можете исполнять много тех же самых функций, что
предвидены системой дистанционного управления прямо с вашего
ноутбука.
Пояснение «горячих» клавиш (Hotkey explanation)
Нажмите на эту кнопку, чтобы быстро припомнить какие же есть
функции «горячих» клавиш. <Ctrl> + <Shift> + <E> будет переключать с
полного режима на упрощенный режим, и наоборот.
45
... Русский
Page 48
Приложения
Устранение неполадок
Если в вашем проекторе обнаружились неполадки,
ознакомьтесь со следующей информацией. Если
проблему устранить не удалось, пожалуйста,
обратитесь к местному продавцу или в ервисный
центр.
Проблема: На экране отсутствует изображение.
Убедитесь, что все кабели и электропитание правильно и
надежно подключены, как описано в разделе «Установка».
Убедитесь, что контакты разъемов ее согнуты и не сломаны.
Проверьте, что лампа проектора надежно установлена.
Пожалуйста, см. раздел «Replacing the lamp (Замена лампы)».
Убедитесь, что сняли крышку объектива, и проектор включен.
Убедитесь в том, что не включена функция «Hide (спрятать)».
Проблема: Изображение отображается частично,
Нажмите клавишу «Resync (Повторная синхронизация)» на
пульте дистанционного управления.
Если вы используете ПК:
Если разрешение экрана компьютера выше 1024 X 768,
выполните следующие шаги, чтобы изменить разрешение.
Для Windows 3.x:
1. В диспетчере программ Windows, щелкните значок «Windows Setup (Установка Windows)» в группе Main (Главная).
2. Проверьте, что установленное экранное разрешение
меньше или равно 1024 X 768 точек.
Для Windows 95,98,2000,XP:
1. Откройте «My Computer (Мой компьютер)», папку «Control
Panel (Панель управления)» и дважды щелкните значок
«Display (Экран)».
2. Выберите вкладку «Setting (Параметры)».
3. Разрешение выбирается ползунком «Desktop Area»
(Разрешение экрана). Проверьте, что установленное
экранное разрешение меньше или равно 1024 X 768 точек.
Если проектор все равно не отображает изображение
полностью, вам нужно будет также изменить тип монитора,
который вы используете. См. следующие шаги.
4. Выполните предыдущие шаги 1 и 2. Нажмите кнопку
«Advanced Properties (Дополнительно)».
5. Нажмите кнопку «Change(Изменить)» на вкладке «Monitor
(Монитор)».
Русский ...
46
Page 49
Приложения
6. Выберите пункт «Show all devices» (Вывести полный список
устройств). Затем выберите пункт «Standard monitor types»
(Стандартные мониторы) в списке «Manufacturers»
(Изготовитель), выберите монитор с нужным разрешением
в списке «Models» (Модель).
7. Проверьте, что установленное разрешение монитора
меньше или равно 1024 X 768 точек.
Если вы используете портативный ПК:
1. Сначала вам необходимо выполнить приведенные выше
шаги по установке разрешения компьютерного дисплея.
2. Переключите дисплей портативного компьютера в режим
«external display only» (только внешний дисплей) или «CRT
only» (только ЭЛТ).
Если вы затрудняетесь изменить разрешение или изображение
на вашем мониторе застывает, перезапустите все оборудование
и проектор.
Проблема: Экран ноутбука или компьютера PowerBook
не отображает вашу презентацию.
Если вы используете портативный ПК:
Некоторые портативные ПК могут отключать экран при
использовании второго дисплея. Обратитесь за информацией
о включении отображения на экране к документации вашего
компьютера.
Если вы используете Apple PowerBook:
В Control Panels (Пультах), откройте пульт PowerBook Dis
play (Дисплей PowerBook) и выберите пункт Video Mirroring
(Включить видеоповтор) «On».
Проблема: Нестабильное или мигающее изображение
Для устранения этой неполадки используйте функцию «Track-
ing» (Трекинг). См. страницу 25.
Измените цветовую настройку монитора при помощи вашего
компьютера.
Проблема: На изображении наблюдается вертикальная
мигающая полоса
Для регулировки используйте функцию «Frequency» (Частота).
См. страницу 25.
Проверьте и заново настройте режим отображения
видеокарты, чтобы он был совместим с данным прибором. См.
страницу 27.
Проблема: Изображение не сфокусировано
Отрегулируйте кольцо фокусировки на объективе проектора.
См. страницу 16.
Убедитесь, что проекционный экран находится на требуемом
расстоянии от 3,94 метра до 39,43 метров от проектора.
47
-
... Русский
Page 50
Приложения
Проблема: При просмотре DVD формата 16:9
изображение растянуто.
Проектор автоматически определяет DVD формата 16:9 и
регулирует соотношение сторон посредством цифрового
преобразования до полного экрана формата 4:3 по
умолчанию.
Если изображение все еще растянуто, вам необходимо также
отрегулировать соотношение сторон следующим образом:
Пожалуйста, выберите соотношение сторон 4:3 на вашем
DVD проигрывателе, если вы воспроизводите DVD формата
16:9.
Если вы не можете выбрать соотношение сторон 4:3 на вашем
DVD проигрывателе, пожалуйста выберите соотношение
сторон 4:3 в экранном меню.
Проблема: Изображение перевернуто.
Выберите пункт «Image» (изображение) в экранном меню и
отрегулируйте направление проекции. См. стр. 24,25.
Проблема: Лампа перегорела или издала хлопок
Когда срок службы лампы окончится, она перегорит и может
издать громкий хлопок. Если это произойдет, проектор
не включится, пока не будет заменен блок лампы. Чтобы
заменить лампу, выполните процедуры, перечисленные в
разделе «Replacing the Lamp (Замена лампы)». См. стр. 49.
Русский ...
48
Проблема: Световое сообщение на индикаторе
Ин д икатор
Сообщение
Ждущий режим
(Входной кабель питания)
Запуск лампы
Питание включено
Питание отключено
(ЦИФРОВОЙ)
Ошибка (неисправ
ностьлампы)
Ошибка (температурная
неполадка)
Ошибка (вентиля тор
заблокирован)
Ошибка(перегрев) Мигает
Ошибка (Отказ лампы)
=>Лампа включена =>Лампа выключен
питания
Желтый
Медленно
мигает
Быстро мигает
Мигает
Мигает Быстро мигает
Индикатор-
температуры
дикатор
лампы
Page 51
Предупреждение:
В отсеке для
лампы высокая
емпература! Перед
заменой лампы
дождитесь, пока он.
Приложения
Замена лампы
Проектор самостоятельно определит срок службы лампы.
Он покажет предупредительное сообщение Если срок
службы лампы истекает, то в течение около 10 секунд будет
отображаться сообщение «Lamp is approaching the end of
its useful life in full power operation. Replacement Suggested!
» (Время работы лампочки на максимальной мощности
истекает.Необходимо заменить!) Увидев такое сообщение,
как можно скорее замените лампу. Перед заменой лампы
убедитесь, что проектор охлаждался, по крайней мере, 30
минут.
1
3
Предупреждение:
Чтобы избежать
травмы, не роняйте
блок лампы и не
трогайте колбу
лампы. Колба может
разбиться и повлечь
травму, если ее
уронить.
2
4
... Русский
49
Процедура замены лампы:
1. Выключите питание проектора, нажав кнопку выключения
питания.
2. Подождите не менее 30 минут, пока проектор остынет.
3. Отключите кабель питания.
4. Снимите крышку.
5. Сдвиньте и снимите крышку.
6. Отвинтите 3 винта с блока лампы.
7. Извлеките блок лампы.
Для замены блока лампы, повторите предыдущие шаги в
обратном порядке.
Page 52
Приложения
Проблема: Напоминающие сообщения
Если срок службы лампы истекает, то в течение около 10
секунд будет отображаться сообщение «Lamp is approaching
the end of its useful life in full power operation. Replacement Suggested! (Время работы лампочки на максимальной мощности
истекает.Необходимо заменить!)».
«Projector Overheated. Lamp will automatically turn off soon.
(Перегрев проектора. Вскоре лампочка автоматически
отключиться.)» появится при перегреве системы.
«Fan fail. Lamp will automatically turn off soon. (Вентилятор
не работает. Вскоре лампочка автоматически отключиться.)»
появится при выходе вентилятора из строя.
Русский ...
50
Page 53
Приложения
Технические характеристики
Указанные далее характеристики могут изменяться без дополнительного
уведомления. Для получения окончательных характеристик обратитесь к
анонсированным Acer маркетинговым характеристикам.
Световой затвор - Микроконтроллер DLP® Technology производства Texas
Лампа - Сменная лампа пользователя 260W для PD724
Сменная лампа пользователя 300W для PD726
Количество пикселей - 1024 пикселей (по горизонтали) x 768 линий (по вертикали)
Отображаемые цвета - 16,7 млн. цветов
Контрастность - 2500:1 (Полностью Вкл/Полностью Выкл )
Равномерность - 90%
Уровень шума - 28дБ (А) (стандартный режим/26дБ (А) (режим ECO) для
30дБ (А) (стандартный режим/28дБ (А) (режим ECO) для
Линза проектора - F/2,4~2,6 f=28,0~33,6мм с 1,2-кратной ручной фокусировкой
Размер экрана проектора - от 25 до 300 дюймов по
(Диагональ)
Расстояние проецирования - от 3,94 до 39,43 фута (от 1,2 до 12,02 метров)
Поддерживаемые
видеорежимы - совместимость с NTSC3.58/NTSC 4.43/PAL/SECAM и
HDTV
- Поддержка композитного и S-видео интерфейсов
Горизонтальная частота - Частота горизонтальной развёртки от 31,5кГц до 100кГц
Вертикальная частота - Частота вертикальной развёртки от 56Гц до 85Гц
Источник питания - Универсальный, с входным напряжением 100-240В
Частота 50/60Гц
Источник питания - Питание Гнездо для питания от сети переменного тока
- Один соединитель DVI
-
- Одно устройство ввода HDMI для входа цифрового
- RS232: Для дистанционного управления проектором
- Выход VGA: Один 15-пин D-саб
- Видеовход:
- USB:Один разъём USB для удалённого управления
- Аудиовход: Одно гнездо для аудиовхода
- Выход аудио сигнала: Одно телефонное гнездо для выхода
- Выход локальной сети: Один порт локальной сети
Вес - 7,6 фунта (3,5 кг)
Габариты (Ш х В х Г) - 13,9 x 11,10 x 4,68 дюйма (350 x 282 x 119 мм)
Условия окружающей среды - Рабочая температура: от 41 до 95 градусов
градусов
Влажность: до 80% (неконденсирующийся)
- Температура хранения: от -4 до 140 градусов
(от -20 до60 градусов
Влажность: до 80% (неконденсирующийся)
Соответствие правилам - FCC Class B, CE Class B, VCCI-II, UL, cUL,
Инструменты
PD724
PD726
Один 15-контактный разъём D-sub для VGA
компонентного или HDTV сигнала
видеосигнала
Один композитный видеовход RCA
Один видеовход S-видео
Один набор для раздельного входа (3 «тюльпана»)
беспроводного аудио сигнала (только для PD724W/PD726W)
(соединитель RJ45 для Ethernet 10/100M)(только для
PD724W/PD726W)
o
C)
o
C)
ETL-GS, C-tick, безопасности PSB, PSE,
CB Report, CCC
,
o
F(от 5 до 35
o
F
... Русский
51
Page 54
Приложения
Совместимые режимы
VGA - Аналоговыйсигнал
VGA - Аналоговыйсигнал – расширенная возможность синхронизации
DVI – Digital
Русский ...
52
Режим Разрешение
VGA 640x480 60 31,5
640x480 72 37,9
640x480 75 37,5
640x480 85 43,3
720x400 70 31,5
720x400 85 37,9
SVGA 800x600 56 35,2
800x600 60 37,9
800x600 72 48,1
800x600 75 46,9
800x600 85 53,7
XGA 1024x768 60 48,4
1024x768 70 56,5
1024x768 75 60,0
1024x768 85 68,7
SXGA 1152x864 70 63,8
1152x864 75 67,5
1152x864 85 77,1
1280x1024 60 63,98
1280x1024 72 76,97
1280x1024 75 79,98
QuadVGA 1280x960 60 59,7
QuadVGA 1280x960 75 75,23
SXGA+ 1400x1050 60 63,98
MAC LC 13” 640x480 66,66 34,98
MAC II 13” 640x480 66,68 35
MAC 16” 832x624 74,55 49,725
MAC 19” 1024x768 75 60,24
MAC 1152x870 75,06 68,68
MAC G4 640x480 60 31,35
i Mac DV 1024x768 75 60
i Mac DV 1152x870 75 68,49
i Mac DV 1280x960 75 75
WXGA 1280 x 768 60 48,36
1280 x 768 75 57,6
1280 x 768 85 68,63
1360 x 768 60 47,72
VGA 640x480 60 31,5
640x480 72 37,9
640x480 75 37,5
640x480 85 43,3
720x400 70 31,5
720x400 85 37,9
Частота верт.
разв.(Гц)
Частота
гориз. разв.
(кГц)
Page 55
Приложения
Режим Разрешение
DVI – Digital
SVGA(Сжатый) 800x600 56 35,2
800x600 60 37,9
800x600 72 48,1
800x600 75 46,9
800x600 85 53,7
XGA(Собственный) 1024x768 43,4 35,5
1024x768 60 48,4
1024x768 70 56,5
1024x768 75 60,0
1024x768 85 68,7
SXGA(Сжатый) 1152x864 70 63,8
1152x864 75 67,5
1152x864 85 77,1
1280x1024 60 63,98
1280x1024 75 79,98
1280x1024 85 91,1
SXGA+(Сжатый) 1400x1050 60 63,98
UXGA(Сжатый) 1600x1200 60 75
HDMI – Digital
(1) Сигнал ПК.
(2) Видеосигнал.
480i 704 x 480 59,94(29,97) 15,73
480p 704 x 480 59,94 31,47
576i 720 x 576 50(25) 15,63
576p 720 x 576 50 31,25
720p 1280 x 720 60 45,00
720p 1280 x 720 50 37,5
1080i 1920 x 1080 60(30) 33,75
YPbPr – Аналоговыйсигнал
480i 704 x 480 59,94(29,97) 15,73
480p 704 x 480 59,94 31,47
576i 720 x 576 50(25) 15,63
576p 720 x 576 50 31,25
720p 1280 x 720 60 45,00
720p 1280 x 720 50 37,5
1080i 1920 x 1080 60(30) 33,75
* Поддержка формата цифровой
Частота верт.
разв.(Гц)
синхронизации DVI.
гориз. разв.
Частота
(кГц)
... Русский
53
Page 56
Приложения
Положения касательно норм и
безопасности
В этом приложение перечислены общие положения для вашего
проектора Acer.
Положение Федеральной комиссии связи
США
Это устройство было тестировано и признано как такое, что соответствует
лимитам Класса В цифровых устройств в соответствие с Частью 15 правил
Федеральной комиссии связи. Эти лимиты разработаны, чтобы обеспечить
разум н у ю защиту от вредн ы х помех при инста л л я ц ии местными
жителями. Это устройство генерирует, использует и может излучать
радиочастотную энергию, и, если его не установить и не использовать
соответственно с инструкциями, оно может послужить причиной вредных
помех в работе радио коммуникаций.
Однако нет гарантии, что помехи не появятся во время отдельной
инсталляции. Если это устройство является причиной вредных помех
принятию сигнала радио и телевиденьем, что можно определить путем
включения и выключения устройства, пользователь поощряется устранить
помехи одним или несколькими из следующих методов:
• Переориентируйте или передвиньте антенну, которая получает
сигнал.
• Увеличьте расстояние между устройством и приемником.
• Включите устройство в розетку сети, отличной от той, в которую
включен приемник.
• Обратитесь к дилеру или опытному радио/теле технику за
помощью.
Русский ...
Заметка: Экранированные кабеля
Все соединения с другой вычислительной техникой должны быть сделаны
с использованием экранированных кабелей, чтобы соответствовать
нормам Федеральной комиссии связи.
Внимание
Изменения или модификации, специально не одобренные изготовителем,
могут аннулировать полномочие пользователя, предоставленное
Федеральной комиссией связи, эксплуатировать данный компьютер.
54
Page 57
Приложения
Условия эксплуатации
Это устройство отвечает 15 Части правил Федеральной комиссии связи.
Эксплуатация подлежит двум следующим условиям:
1. это устройство не может быть причиной вредных помех, и
2. это устройство должно принимать любые входные помехи,
включая помехи, которые могут стать причиной не желаемого
функционирования.
Notice: Canadian users
This Class B digital apparatus complies with Canadian ICES-003.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numerique de la classe B est conforme a la norme NMB-003 du
Canada.
Декларация адекватности для стран ЭС
Этим, Acer, заявляет, что этот проектор Acer соответствует основным
требованиям и другим существенным положениям Директивы 1999/5/
EC. (Пожалуйста, зайдите на сайт http:// global.acer.com.)
Соответствует Российской нормативной
сертификации.
... Русский
55
Page 58
Приложения
Важные инструкции по технике безопасности
Внимательно прочитайте эти инструкции. Сохраните их для дальнейших справок.
1. Придерживайтесь всех предупреждений и инструкций, указанных на
устройстве.
2. Перед чисткой вытяните вилку устройства из розетки электропитания.
Не используйте жидкие моющие вещества или аэрозоли. Используйте
для чистки влажную ткань.
3. Не используйте это устройство поблизости воды.
4. Не ставьте это устройство на нестабильные плоскости, подвижные
плоскости или столы. Если устройство упадет, оно может серьезно
повредиться.
5. Это устройство должно подключаться к сети электрического питания
с параметрами, указанными на маркировочных бирках. Если вы не
уверенны, какие именно параметры имеет сеть, проконсультируйтесь
со своим дилером или местной энергетической компанией.
6. Не ставьте ничего на шнур питания. Не помещайте это устройство в
месте, где люди будут наступать на шнур.
7. Никогда не засовывайте через отверстия в корпусе какие бы то ни
было предметы, так как они могут дотронуться к опасным точкам
электрического напряжения или привести к небольшому короткому
замыканию, вследствие чего может случиться пожар или удар
электрическим током. Никогда не выливайте на устройство какую бы
то ни было жидкость.
8. Не пытайтесь сами отремонтировать это устройство, так как открыв
или сняв крышку вы подвергаетесь на ряду с другими опасности
дотронутся к точкам электрического напряжения. С вопросами ремонтов
обращайтесь к квалифицированным работникам сервисных служб.
9. Выключите это устройство из сети электропитания и обращайтесь с
вопросами наладки к квалифицированным работникам сервисных
a. Когда шнур питания или штепсельная вилка повреждены или
б. Если на устройство пролилась жидкость.
в. Если устройство попало под дождь или воду.
г. Если устройство не функционирует в нормальном режиме,
д. Если устройство уронили или поврежден корпус. Если рабочие
служб в следующих случаях:
изношенны.
хотя и додержано рабочих инструкций. Настройте только те
блоки управления, которые описаны в рабочих инструкциях,
так как неправильная настройка других блоков может привести
к повреждениям, и позже часто требуются многие усилия
квалифицированного техника, чтобы вернуть устройство в
нормальное состояние.
парам е тры уст р ойств а резк о измен ились и выказы в ают
потребность технического обслуживания.
10. Чтобы избежать случайного или неожиданного удара электрическим
током, используйте адаптер переменного тока только тогда, когда
стенные розетки как следует заземлены.
Русский ...
56
Page 59
Приложения
Канада – маломощные, не требующие лицензии
устройства радио коммуникации (RSS-210)
a. Общая информация. Эксплуатация подлежит двум следующим
условиям:
1. Это устройство не может создавать помех, и
2. Это устройство должно принимать любые помехи, включая помехи,
которые могут стать причиной не желаемого функционирования
устройства.
b. Функционирование в диапазоне 2.4 ГГц. Чтобы предотвратить
радио помехи лицензированным коммуникациям, это устройство
предназначено для использования в помещение. Помещенное
снаружи оно подлежит лицензированию.
... Русский
57
Loading...
