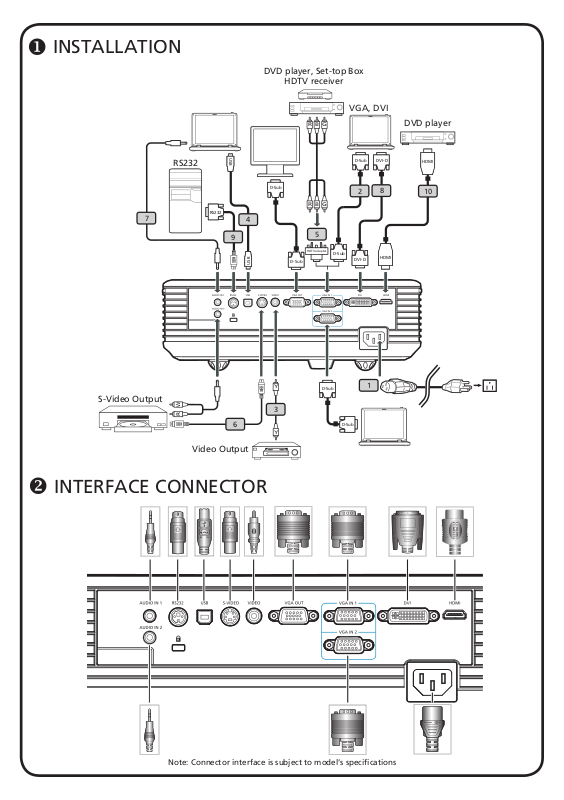

Page 1
S-Video Output
RS232
DVD player, Set-top Box
HDTV receiver
DVD player
VGA, DVI
Video Output
DVI-D
DVI-D
Y
Y
R B G
R B G
HDTV adapter
D-Sub
D-Sub
R
W
RS232
D-Sub
D-Sub
HDMI
HDMI
USB
USB
D-Sub
D-Sub
1
2
3
9
5
6
7
4
8
10
1 2 3 4
5 6 7 8
9
molex
E62405SP
R
INTERFACE CONNECTOR
Note: Connector interface is subject to model’s specifications
Page 2
安裝
連接到電腦
1.
請確認投影機和電腦已完全關閉電源。
2.
將
VGA
訊號線的一端連接到投影機上標
示「
VGA IN
」連接埠，另一端連接到電
腦的
VGA
連接埠並且鎖緊螺絲。
3.
將電源線的一端連接到投影機上的AC電
源插孔，另一端連接到電源插座。
打開投影機電源
1.
取下投影機鏡頭蓋。
2.
先打開投影機電源，接著再打開電腦電
源。
3.
調整投影機的位置、焦距和縮放比例。
4.
開始進行簡報。
關閉投影機電源
1.
按兩次電源按鈕。
2.
請等到投影機風扇完全靜止後，再拔掉
電源線。
警語與注意事項
安全事項：
1.
請勿直視投影燈源，以免強光傷害您的眼睛。
2.
為預防火災及觸電意外，請勿將本產品淋到雨
或置於潮濕處。
正確使用方法：
1.
如長期未使用本產品，請從AC插座拔掉電源插
頭。
更多安全事項及正確使用方法，請參考隨附光
碟內之使用手冊。
介面連接器
快速安裝卡
快速安裝卡
電源線
2.
VGA
信號線
3.
複合視頻信號線
4.
信號線
VGA
到
轉接器
信號線
音頻信號線
信號線
信號線
纜線
Connecting to a Computer
Powering On the Projector
Powering Off the Projector
HDMI Cable
