Acer H6518BD, X1185, X1385WH, P1285, P1185 Installation Manual
...

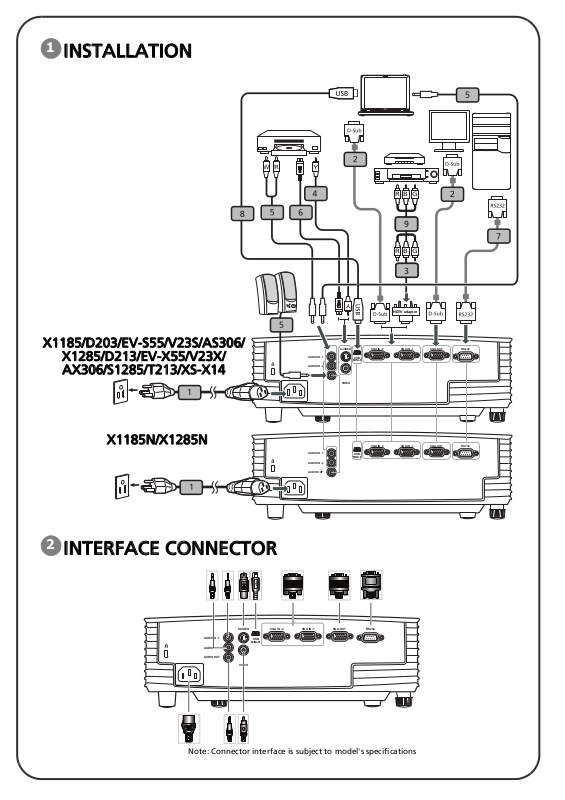

INSTALLATION
1
S-VIDEO
VGA IN -2 VGA IN -1 VGA-OUT RS232
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
VIDEO
VGA IN -2 VGA IN -1 VGA-OUT RS232
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
B
HDTV adapter
9
3
RBG
HDTV adapter
9
3
RBG
1
1
X1185/D203/EV-S55/V23S/AS306/
X1285/D213/EV-X55/V23X/
AX306/S1285/T213/XS-X14
X1185N/X1285N
2
S-VIDEO
VGA IN -2 VGA IN -1 VGA-OUT RS232
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
VIDEO
INTERFACE CONNECTOR
E62405SP
R
Note: Connector interface is subject to model's specifications
INSTALLATION
1
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
VGA IN -2
VGA IN -1
VGA-OUT
RS232
S-VIDEO
DC 5V OUT HDMI / MHL
VIDEO
HDTV adapter
3
1
P1185/M303/PE-S35/F23S/AS326/
P1285/M313/PE-X35/F23X/AX326/
P1385W/M323P/PE-W35/F23W/
AW327/X1385WH/D223D/EV-W55H/
V23W/AW317
P1285/M313/PE-X35/F23X/AX326/P1385W/M323P/
PE-W35/F23W/AW327
or
2
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
VGA IN -2
VGA IN -1
VGA-OUT
RS232
S-VIDEO
DC 5V OUT HDMI / MHL
VIDEO
INTERFACE CONNECTOR
E62405SP
R
Note: Connector interface is subject to model's specifications
INSTALLATION
1
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
VGA IN -1
S-VIDEO
HDMI / MHL
VIDEO
DC 5V OUT
VGA-OUT
RS232
1
H6518BD/E341D/
HE-813J
or
2
USB
MINI-B
AUDIO IN -1
AUDIO IN -2
AUDIO OUT
VGA IN -1
RS232
S-VIDEO
HDMI / MHL
VIDEO
E62405SP
R
VGA-OUT
DC 5V OUT
INTERFACE CONNECTOR
Note: Connector interface is subject to model's specifications
Connecting to a Computer
Powering On the Projector
Powering Off the Projector
Menghubungkan ke Komputer
Pemberian Daya pada Proyektor
Memutus Daya pada Proyektor
121
2
English Bahasa Indonesia
Quick Start
INSTALLATION
1. Power cord
2. VGA cable
3. VGA to component video/HDTV
adapter
4. Composite video cable
5. Audio cable
6. S-Video cable
7. RS232 cable
8. USB cable
9. 3 RCA component cable
10. HDMI (MHL) cable
11. WirelessHD dongle
12. Wireless dongle
Note: Connector interface is subject to model's specifications
INTERFACE CONNECTOR
1. Ensure the projector and your
computer are turned off.
2. Connect one end of the VGA cable to
the "VGA IN" connec
projector; connect the other end to
the VGA connector on the computer
and tighten the screws.
3. Connect one end of the power cord
into the
projector; connect the other end to an
electrical outlet.
AC power socket on the
tor on the
Start Cepat
INSTALASI
1. Kabel daya
2. Kabel VGA
3. VGA ke video komponen/adaptor
HDTV
4. Kabel video gabungan
5. Kabel audio
6. Kabel S-Video
7. Kabel RS232
8. Kabel USB
9. 3 Kabel komponen RCA
10. Kabel HDMI (MHL)
11. Dongle HD nirkabel
12. Dongle nirkabel
Catatan: Antarmuka penghubung untuk spesifikasi model
PENGHUBUNG ANTARMUKA
1. Pastikan proyektor dan komputer
Anda mati.
2. Hubungkan salah satu ujung kabel
VGA ke penghubung "VGA IN"
pada proyektor; hubungkan ujung
kabel yang lain ke penghubung
VGA pada komputer dan
kencangkan sekrup.
3. Hubungkan salah satu
daya ke dalam soket daya AC pada
proyektor; hubungkan ujung kabel
yang lain ke outlet elektrik.
ujung kabel
1. Remove the lens cap.
2. Turn on the projector first and then
the computer.
3. Adjust the position, focus and zoom.
4. Run your presentation.
1. Press the power button twice.
2. Do not remove AC power cord from
outlet until the projector fans shut down.
3. Do not turn off and unplug the
projector for at least one minute after
turning it on.
1. Lepaskan tutup lensa.
2. Hidupkan proyektor dahulu,
ke
mudian komputer.
3. Sesuaikan posisi, fokus dan zum.
4. Jalankan presentasi Anda.
1. Tekan tombol daya (power) dua kali.
2. Jangan pindahkan kabel daya AC
dari stop kontak hingga kipas
proyektor mati.
3. Jangan matikan dan lepas kabel
pr
oyektor minimal selama satu
menit setelah dihidupkan.
Připojení k počítači
Zapnutí projektoru
Vypnutí projektoru
Tilslutter til en computer
Sådan tændes der for projektoren
Sådan slukkes der for projektoren
121
2
Čeština Dansk
Rychlý úvod
INSTALACE
1. Napájecí kabel
2. VGA kabel
3. Adaptér VGA na komponentní video /
HDTV
4. Kompozitní video kabel
5. Audio kabel
6. S-video kabel
7. RS232 kabel
8. Kabel USB
9. 3x kabel komponentního videa/RCA
10. Kabel HDMI (MHL)
11. Hardwarový klíč WirelessHD
12. Bezdrátový hardwarový klíč
Poznámka: Konektor rozhraní je závislý na specifikacích modelu
KONEKTOR ROZHRANÍ
1. Ujistěte se, že jsou projektor i váš
počítač vypnuty.
2. Připojte jeden konec VGA kabelu na
konektor "VGA IN" (VGA vstup) na
projektoru; připojte druhý konec na VGA
konektor na počítači a utáhněte šroubky.
3. Připojte jeden konec napájecího
kabelu k AC napájecí zástrčce na
projektoru; připojte druhý konec k
elektrické zásuvce.
Kvikstart
INSTALLATION
1. El-ledning
2. VGA kabel
3. VGA til komponent
adapter
4. Komposit video kabel
5. Lydkabel
6. S-video kabel
7. RS232 kabel
8. USB kabel
9. 3 RCA komponentkabel
10. HDMI (MHL) kabel
11. WirelessHD-dongle
12. Trådløs dongle
Bemærk: Stikgrænseflade afhænger af modellens specifikationer
GRÆNSEFLADESTIK
1. Kontroller, at projektoren og
computeren er slukket.
2. Forbind VGA kablets ene ende til
ojektorens "VGA IN" stik og den
pr
anden ende til computerens VGA
stik. Stram derefter skruerne.
3. Forbind netledningens ene ende til
ojektorens AC strømstik og den
pr
anden ende til en stikkontakt.
video/HDTV
1. Sejměte kryt čočky.
2. Napřed zapněte projektor a poté počítač.
3. Upravte polohu, zaostření a zvětšení.
4. Spusťte svou prezen
1. Dvakrát stiskněte vypínač.
2. Neodpojujte AC napájecí kabel ze
zásuvky
projektoru nevypnou.
3. Během jed
projektor nevypínejte ani neodpojujte.
, dokud se ventilátory
né minuty od zapnutí
taci.
1. Fjern linsehætten.
2. Tænd først for projektoren og
derefter for computeren.
3. Juster position, fokus og zoom.
4. Kør din præsentation.
1. Tryk to gange på strømkontakten.
2. Fjern ikke AC netledningen fra
kontakten, før projektorens
ventilatorer har stoppet.
3. Du må ikke slukke projektoren og
ge stikket ud før der er gået
ta
mindst 1 minut, efter den er tændt.
Verbinden mit einem Computer
Einschalten des Projektors
Ausschalten des Projektors
Conexión a un Ordenador
Encender el proyector
Apagar el proyector
121
2
Deutsch Español
Schnellstart
INSTALLATION
1. Netzkabel
2. VGA-Kabel
3. VGA-auf-Component-Video/HDTVAda
pter
4. Composite-Videokabel
5. Audiokabel
6. S-Videokabel
7. RS232-Kabel
8. USB-Kabel
9. 3 RCA Component-Kabel
10. HDMI (MHL)-Kabel
11. WirelessHD Dongle
12. Wireless Dongle
Hinweis: Die Anschlussschnittstelle variiert je nach dem Modell.
SCHNITTSTELLENANSCHLUSS
1. Stellen Sie sicher, dass der Projektor
und Ihr Computer ausgeschaltet sind.
2. Verbinden Sie ein Ende des VGAKabels mit dem "VGA IN"-Anschluss
am Projektor. Verbinden Sie das
andere Ende des Kabels mit dem
VGA-Anschluss am Computer und
ziehen die Schrauben fest.
3. Verbinden Sie ein Ende des
Netzk
abels mit dem
Wechselstromeingang am Projektor
und verbinden das andere Ende mit
einer Steckdose.
Inicio Rápido
INSTALACIÓN
1. Cable de alimentación
2. Cable VGA
3. Adaptador VGA a vídeo
componente/HDTV
4. Cable de vídeo compuesto
5. Cable de audio
6. Cable de S-Video
7. Cable RS232
8. Cable USB
9. Cable de vídeo componente con 3
co
nectores RCA
10. Cable HDMI (MHL)
11. Dispositivo WirelessHD
12. Dispositivo inalámbrico
Nota: El conector de la interfaz está sujeto a las especificaciones
del modelo.
CONECTOR DE LA INTERFAZ
1. Asegúrese de que el proyector y su
ordenador estén apagados.
2. Conecte un extremo del cable VGA
al conector "ENT
proyector, conecte el otro extremo
del conector VGA al ordenador y
apriete los tornillos.
3. Conecte un extremo del cable de
alimentaci
CA del proyector, y el otro extremo
a una toma de corriente eléctrica.
RADA VGA" del
ón a la toma de entrada
1. Entfernen Sie die Objektivabdeckung.
2. Schalten Sie zuerst den Projektor
und dann den Computer ein.
3. Passen Sie die Position, den Fokus
un
d den Zoomfaktor ein.
4. Führe Sie Ihre Präsentation aus.
1. Drücken Sie zweimal den Stromschalter.
2. Ziehen Sie erst dann das Netzkabel
aus der Steckdose heraus, wenn das
Gebläse des Projektors
ausgeschaltet ist.
3. Projektor mindestens eine Minute
nach dem Einschalten nicht
ausschalten oder Netzstecker ziehen.
1. Retire la tapa de la lente.
2. Encienda primero el proyector y
l
uego el ordenador.
3. Ajustar la posición, el zoom y el enfoque.
4. Ejecute su presentación.
1. Pulse dos veces el botón de encendido.
2.
No extraiga el cable de alimentación
CA de la toma hasta que los
ventiladores del proyector se apaguen
3. No apague ni desenchufe el
proyector durante al menos un
minuto despué
s de encenderlo.
.
