Важно
© 2014 Все права защищены.
Руководство пользователя Acer Iconia
Модель: B1-721
Эта редакция: январь 2014 г.
Создание Acer ID и приложение Acer Remote Files
Чтобы зарегистрировать новый идентификатор Acer ID или
войти в систему под уже созданным, перейдите на портал
Acer с Начального экрана.
Основные возможности для пользователей с Acer ID:
• удаленный доступ к ПК с других устройств с помощью
приложения Acer Remote Files;
• актуальная информация о продуктах и выгодных
предложениях;
• регистрация устройства для пользования услугами гарантийного
сервиса.
Дополнительные сведения см. на веб-сайте AcerCloud: www.acer.com/acercloud
Данное руководство содержит конфиденциальную информацию,
защищенную авторским правом. Приведенная в руководстве
информация может быть изменена без предварительного
уведомления. Все изображения представлены только в
ознакомительных целях. Представленная на них информация
может не применяться к вашей модели устройства. Acer Group не
несет ответственность за технические или редакторские ошибки, а
также за опущение какой-либо информации
Acer Iconia B1-721
Номер модели: _____________________________________________
Серийный номер: ___________________________________________
Дата покупки: ______________________________________________
Место покупки: _____________________________________________
в данном руководстве.
СОДЕРЖАНИЕ
Содержание - 3
Начало работы с планшетным ПК 4
Отличительные особенности и
функции .................................................. 4
Распаковка планшетного ПК................. 4
Знакомство с планшетным ПК.............. 5
Работа с планшетным ПК 8
Использование гнезда SIM-карты ........ 8
Зарядка аккумулятора планшетного ПК... 8
Первое включение............................... 10
Использование сенсорного экрана .... 11
Начальный экран ................................. 12
Экранная клавиатура .......................... 19
Редактирование текста ....................... 20
Завершение работы планшетного ПК... 22
Подключение устройств к
планшетному ПК 23
Подключение к источнику питания
перем. тока........................................... 23
Установка карты microSD.................... 23
Перенос файлов между планшетным
ПК и компьютером ............................... 23
Подключение Bluetooth-устройств...... 24
Принадлежности.................................. 24
Работа в сети 25
Управление подключениями Wi-Fi ..... 25
Просмотр веб-сайтов в Интернете..... 25
Настройка программы Эл. почта........ 26
Сервисы Google ................................... 27
Воспроизведение музыки 32
Воспроизведение мультимедийных
файлов.................................................. 32
Управление людьми и контактами 34
Фото- и видеосъемка 38
Значки и индикаторы фотокамеры и
видеокамеры ........................................ 38
Фотосъемка .......................................... 41
Видеосъемка ........................................ 41
Дополнительные настройки 43
Беспр. устройства и сети..................... 43
Устройство............................................ 46
Личные .................................................. 48
Система ................................................ 49
Обновление операционной системы
планшетного ПК ................................... 50
Сброс установок планшетного ПК ...... 50
Часто задаваемые вопросы и
устранение неисправностей 51
Другие источники справочной
информации ......................................... 54
Технические характеристики 55
Лицензионное соглашение с
конечным пользователем 58
4 - Начало работы с планшетным ПК
НАЧАЛО РАБОТЫ С ПЛАНШЕТНЫМ
ПК
Отличительные особенности и функции
Ваш новый планшетный ПК обеспечивает передовые и вместе с
тем легкие в использовании функции для работы с
мультимедийными файлами и широкие возможности для
развлечений. Вы можете выполнить следующие действия:
• Подключение к Интернету по Wi-Fi или 3G.;
• получать и отправлять электронную почту, находясь в дороге;
• поддерживать связь с друзьями, используя программу "Люди"
программы общения в социальных сетях.
Распаковка планшетного ПК
Новый планшетный ПК поставляется в защитной коробке.
Аккуратно вскройте коробку и извлеките содержимое. Если
отсутствует или поврежден хотя бы один из перечисленных ниже
компонентов, то немедленно обратитесь к продавцу.
• Планшетный ПК Acer Iconia B1-721
• Настройка устройства и техника безопасности
• USB-кабель
• Адаптер перем. тока
• Гарантийный формуляр
и
Знакомство с планшетным ПК
1
23
9
10
4
6
5
87
Внешний вид
№ Элемент Описание
Нажмите на несколько секунд, чтобы
включить планшетный ПК; нажмите
кратковременно, чтобы включить/
1 Кнопка питания
Порт micro USB
2
(подчиненный)
3,5-мм гнездо
3
наушников
выключить экран или перевести
планшетный ПК в режим сна; нажмите
и удерживайте, чтобы выключить
планшетный ПК.
Служит для подключения к
компьютеру с помощью USB-кабеля.
Также используется как гнездо для
зарядки через адаптер перем. тока.
См. "Зарядка аккумулятора
планшетного ПК" на стр. 8 для
получения дополнительной
информации.
Служит для подключения
стереонаушников.
Начало работы с планшетным ПК - 5
6 - Начало работы с планшетным ПК
№ Элемент Описание
4 Передняя камера
Гнездо для карты
5
microSD
6 Сенсорный экран
0,3-мегапиксельная камера для
видеосвязи и съемки автопортретов.
В это гнездо вставляется карта памяти
microSD.
7-дюймовый емкостной сенсорный
экран с разрешением 1024 x 600 пикс.
7 Динамик Служит для вывода звука.
Служит для передачи вашей речи во
8 Микрофон
время сеансов видеосвязи и интернетвызовов.
9 Гнездо SIM-карты
Клавиша
10
регулировки
громкости
В это гнездо вставляется SIM-карта (См.
"Установка SIM-карты" на стр. 7).
Увеличение и уменьшение громкости
планшетного ПК.
Начало работы с планшетным ПК - 7
Внимание
Примечание
Установка SIM-карты
Не вставляйте SIM-карту с силой. Если она не подходит, убедитесь,
что вы правильно вставляете SIM-карту (как показано на рисунке).
Попытка неправильно вставить SIM-карту в гнездо с силой может
привести к повреждению SIM-карты и (или) планшетного ПК.
В планшетном ПК имеется гнездо для карты micro SIM. Чтобы
вставить SIM-карту, переверните планшетный ПК. Вставьте SIMкарту так, чтобы золотые разъемы были сверху, а обрезанный
угол был направлен в сторону нижней части планшетного ПК (см.
рисунок).
Чтобы вставить в планшетный ПК карту micro SIM, используйте
адаптер. Если планшетный ПК не читает SIM-карту, используйте
другой адаптер.
8 - Работа с планшетным ПК
Примечание
РАБОТА С ПЛАНШЕТНЫМ ПК
Использование гнезда SIM-карты
В некоторых моделях планшетного ПК есть гнездо SIM-карты для
доступа к Интернету. Для использования всех возможностей
работы с Интернетом, реализованных в вашем планшетном ПК,
нужно перед включением планшетного ПК вставить в него SIMкарту с оплаченной услугой передачи данных.
Зарядка аккумулятора планшетного ПК
Перед первым использованием планшетного ПК его нужно
заряжать в течение 4 часов. После этого вы сможете
подзаряжать аккумулятор по мере необходимости.
Зарядное устройство показано только для примера. Реальная
конфигурация может отличаться от показанной.
Сборка сетевого адаптера
Поместите широкий конец USB-кабеля в сетевой адаптер (можно
вставить только в одном положении).
Работа с планшетным ПК - 9
Внимание
Примечание
Подключение питания
Подключите штекер шнура питания к планшетному ПК, а адаптер
переменного тока — к розетке электропитания.
Для зарядки аккумулятора своего устройства используйте только
прилагаемый сетевой адаптер.
Во время зарядки или при длительном использовании поверхность
планшетного ПК нагревается. Это нормальное явление.
10 - Работа с планшетным ПК
Первое включение
Чтобы включить планшетный ПК, нажмите и удерживайте кнопку
питания, пока не увидите логотип Acer. Подождите, пока
планшетный ПК загрузится. Затем, ответив на несколько
вопросов, вы сможете начать работу с планшетным ПК.
Чтобы начать, нажмите ваш вариант языка и затем нажмите
Пуск. Выполните остальные указания, отображаемые на экране.
Если экран планшетного ПК погас
режим сна. Чтобы вывести его из режима сна, кратковременно
нажмите кнопку питания. См. "Вывод планшетного ПК из режима
сна" на стр. 22 для получения дополнительной информации.
, это значит, что он перешел в
Работа с планшетным ПК - 11
Важно
Создание и использование учетной записи Google
При наличии доступа к Интернету планшетный ПК позволяет
синхронизировать информацию с учетной записью Google.
Во время настройки можно создать или указать учетную запись,
которая будет использоваться для синхронизации списка контактов,
электронной почты, календаря и других данных. Если у вас еще нет
доступа к Интернету или вы не хотите использовать эту функцию, то
нажмите Пропустить.
Вход в учетную запись Google нужен для использования служб
Gmail, Google Talk, Календарь Google и других программ Google; для
загрузки программ или медиафайлов с веб-сайта Google Play; для
резервного копирования настроек на серверах Google и для
использования других полезных сервисов Google в планшетном ПК.
Если необходимо восстановить имеющиеся настройки с другого
устройства, работающего на платформе Android 2.0 (или более
новой версии
запись Google. Не нужно ждать завершения установки, иначе
восстановить настройки будут нельзя.
), во время установки выполните вход в учетную
Если у вас есть разные учетные записи Google, например, отдельные
учетные записи для личных и деловых контактов, то открывать и
синхронизировать их можно в разделе "Настройки учетных записей".
См. "Разные учетные записи Google" на стр. 48.
Использование сенсорного экрана
Для выбора элементов и ввода информации в планшетном ПК
используется сенсорный экран. Нажимайте экран пальцем.
Нажатие. Для открытия элементов и выбора параметров нажмите
экран один раз.
Перетаскивание. Для выделения текста и изображений проведите
по экрану, не отпуская палец.
Нажатие и удержание. Нажмите и удерживайте элемент, чтобы
просмотреть список доступных для него
контекстном меню выберите подходящее действие.
Прокрутка. Для прокрутки вверх или вниз по экрану проведите
пальцем по экрану в нужном направлении.
действий. В открывшемся
12 - Работа с планшетным ПК
Поиск
Навигация
Меню программ
Время и состояние
Начальный экран
При запуске планшетного ПК или его выводе из режима
энергосбережения открывается Начальный экран. Этот экран
позволяет получить быстрый доступ к информации, а простые
элементы управления с виджетами или ярлыками необходимы
для перехода к приложениям. Виджеты показывают различную
информацию (например, время и погоду), предлагают
дополнительные элементы управления и обеспечивают прямой
доступ к
установлены в планшетном ПК, а другие можно загрузить с вебсайта Google Play.
Начальный экран изначально содержит некоторые полезные
органы управления и сведения.
приложениям. Некоторые виджеты изначально
Поиск
Чтобы найти программы, файлы или информацию в
Интернете, нажмите значок Google в верхнем левом
углу.
Введите искомый текст. Для поиска в Интернете нажмите стрелку
или клавишу Ввод либо нажмите в списке один из предлагаемых
вариантов, приложений или файлов.
Для поиска или просмотра веб-сайтов в Интернете нужно
подключиться к сотовой сети
сети. См. "Работа в сети" на стр. 25.
передачи данных или беспроводной
Работа с планшетным ПК - 13
Назад Начальный
Последние
Скрыть
Можно также выполнить поиск с помощью Google Поиска. В окне
поиска нажмите кнопку Скрыть (отображается вместо кнопки
Назад), чтобы скрыть клавиатуру. Затем нажмите значок Меню >
Настройки > Поиск на планшетном ПК. Выберите приложения
для поиска в Google Поиске.
Голосовой поиск
Если доступна функция голосового поиска, то нажмите
значок микрофона и произнесите текст поискового запроса.
См. "Голосовой поиск" на стр. 28.
Навигация
Для навигации по меню и параметрам
нажимайте три (или более) значка в
нижнем левом углу.
Назад
Нажмите этот значок для перехода на предыдущую
страницу или на один уровень вверх в меню. В некоторых
случаях вместо этого значка может отображаться значок
Скрыть (например, если показана клавиатура или список
недавно открывавшихся программ).
Начальный
Нажмите этот значок, чтобы сразу перейти на Начальный экран.
Последние
Нажмите этот значок, чтобы просмотреть список недавно
открывавшихся приложений. Чтобы открыть приложение,
нажмите его значок, или нажмите в любом месте экрана, чтобы
вернуться на Начальный экран.
14 - Работа с планшетным ПК
TimeSignal
Battery
charge
status
strength
Расширенный Начальный экран
Начальный экран выходит за левую и правую границы
первоначального Начального экрана и предоставляет
дополнительное место для добавления виджетов или
упорядочивания ярлыков. Для просмотра расширенного
Начального экрана проведите влево или вправо.
Всего есть пять страниц: еще две слева и две справа. См.
"Настройка Начального экрана" на стр. 17 для получения
информации об
изменении или добавлении виджетов на любом
из экранов.
Меню программ
В меню программ показаны программы и виджеты, доступные в
вашем планшетном ПК.
Программы отображаются в алфавитном порядке. Проведите по
экрану влево, чтобы увидеть другие программы. Дойдя до
последней страницы программ, проведите влево, чтобы увидеть
виджеты, доступные в вашем планшетном ПК. См. "Настройка
Начального экрана" на стр. 17.

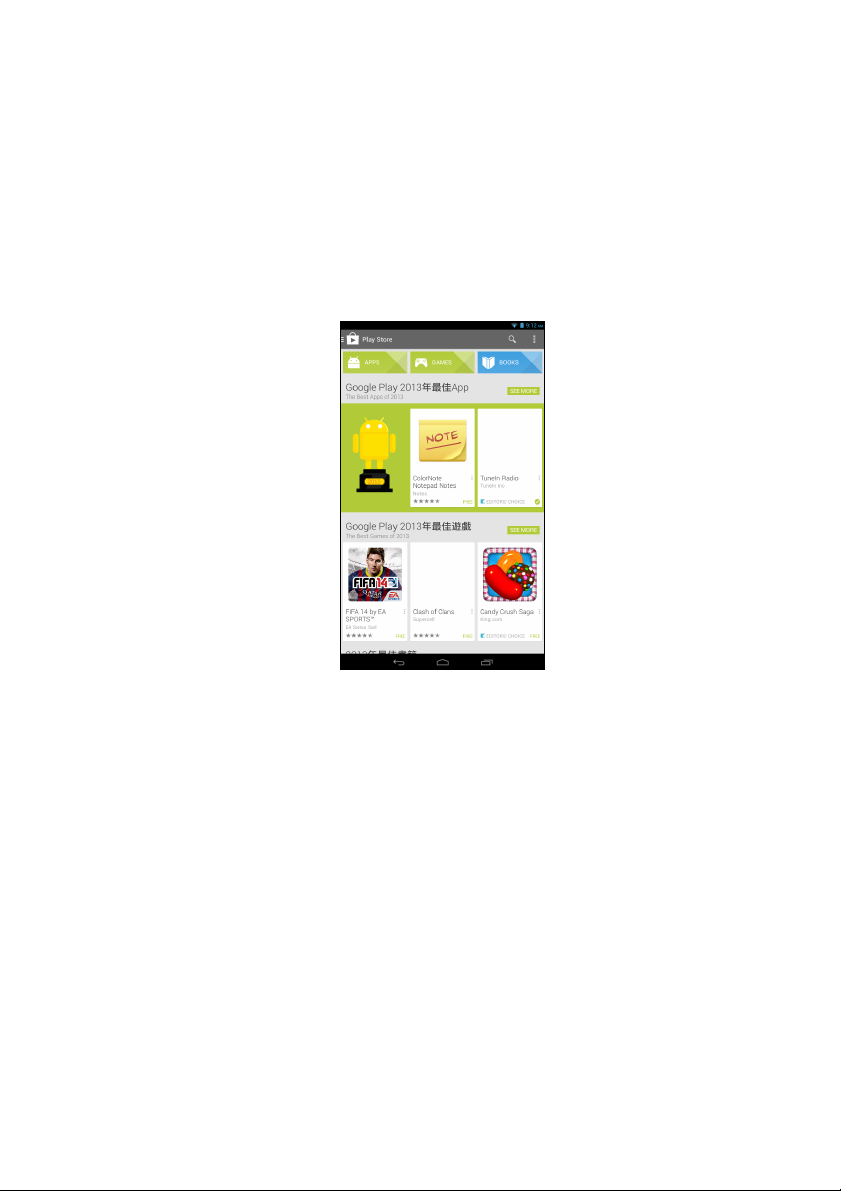

Нажмите значок Магазин Play, чтобы
открыть сайт Google Play.
Добавление программ на Начальный экран
Нажмите и удерживайте значок, чтобы добавить ярлык на один
из Начальных экранов. После выбора этого значка откроется
Начальный экран. Выбранный значок можно перетащить на
любой расширенный Начальный экран.
Область состояния и уведомлений
В верхней части экрана отображаются
значки состояния и уведомлений. В
верхней правой области экрана
отображается различная информация,
например, время, заряд и уровень
сигнала. В верхней левой области экрана
отображаются значки событий, такие как уведомление о новом
сообщении.
Работа с планшетным ПК - 15
Примечание
Проведите по экрану вниз из верхней левой части экрана, чтобы
отобразить детали уведомления, такие как текущие загрузки, а
также элементы управления мультимедиа (например,
"Воспроизвести/приостановить" и "Следующая дорожка") во
время воспроизведения музыки. Проведите по экрану вниз из
верхней правой части экрана, чтобы отобразить системные
элементы управления.
Значки состояния и уведомлений
Значки подключений
Знаки, отображаемые на устройстве, изменяются в зависимости от
подключения.
Значок Описание Значок Описание
Подключен к
беспроводной сети
(волны означают
мощность сигнала)
Режим полета (модули
беспроводной связи
отключены)
Модуль Bluetooth
выключен
Подключен к устройству
Bluetooth
16 - Работа с планшетным ПК
Примечание
Значки состояния аккумулятора
Значок Описание Значок Описание
Очень низкий уровень
заряда аккумулятора
Низкий уровень заряда
аккумулятора
Аккумулятор полностью
заряжен
Идет зарядка
аккумулятора
Аккумулятор частично
разряжен
Если аккумулятор вашего устройства нагреется слишком сильно,
то появится уведомление с предложением выключить устройство.
Если вы его не выключите, то оно выключится автоматически.
Значки уведомлений
Значок Описание Значок Описание
Сигнал установлен Динамик отключен
Новое сообщение Gmail
Новое сообщение Google
Ta lk
Предстоящее событие
Воспроизводится песня Синхронизация данных
Заполнена карта SD или
USB-накопитель

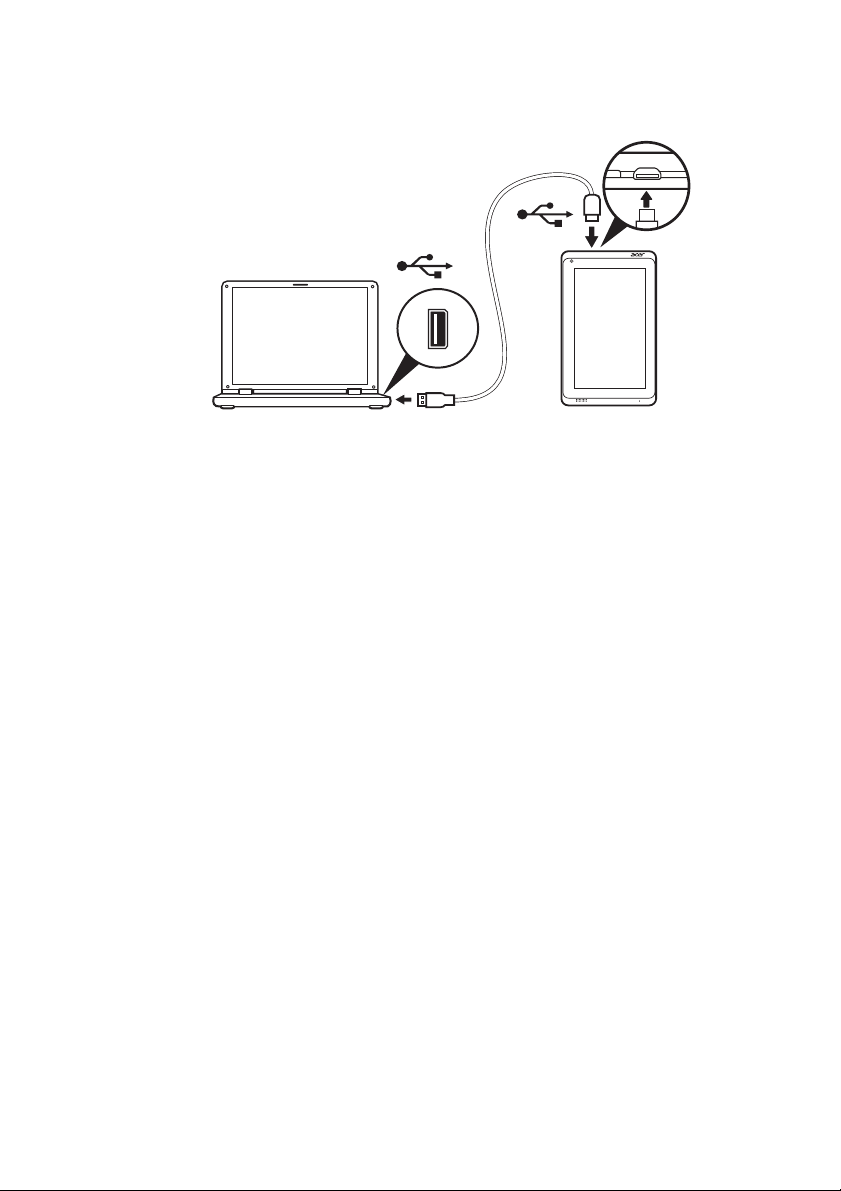

Планшетный ПК
подключен к ПК через
разъем USB
Есть обновление для
программы
Есть обновление для
системы
Состояние
виртуальной
частной сети (VPN)
Микрофон планшетного
ПК отключен
GPS включен
Получение данных о
местоположении от GPS
Синхронизация
включена
Проблема при входе или
синхронизации
Выполняется выгрузка
данных
Выполняется загрузка
данных
Работа с планшетным ПК - 17
Значки состояния сотовой сети передачи данных
Icon Description Icon Description
Уровень сигнала сотовой
сети
Подключен к сети GPRS
Подключен к сети EDGE
Подключен к сети 3G
Подключен к сети HDPA
Подключен к сети HSDPA
Роуминг
Нет сигнала
SIM-карта не
установлена или имеет
недопустимый тип
Новое/непрочитанное
сообщение SMS/MMS
Проблема при отправке
SMS/MMS
Превышен
установленный
оператором предельный
объем данных
Включена функция
использования в
качестве USB-модема
Включена функция
использования в
качестве Bluetoothмодема
Включена
функция
использования в
качестве беспроводного
модема
Активированы разные
подключения для
использования в
качестве модема или
мобильной точки доступа
Настройка Начального экрана
Начальный экран можно настроить в соответствии с вашими
индивидуальными предпочтениями, добавив или удалив ярлыки
программ или виджеты либо изменив фоновое изображение.
18 - Работа с планшетным ПК
Примечание
Добавление и удаление ярлыков и виджетов
Чтобы добавить ярлыки или виджеты, нажмите значок
Программы внизу посередине Начального экрана.
Меню Программы содержит список ярлыков программ, которые
можно перетащить на Начальный экран.
Нажмите Виджеты, чтобы увидеть минипрограммы и ссылки
(например, пользовательские ярлыки, контакты или закладки),
которые можно добавить на Начальный экран. Виджеты — это
небольшие программы, отображающие непрерывно
обновляемую
программ или специальных функций.
Чтобы переместить программу или виджет на Начальный экран,
нажмите и удерживайте элемент, пока он не будет выбран.
Откроется Начальный экран. Перетащите этот элемент на любое
свободное место на экране. Чтобы просмотреть сведения о
программе или виджете, перетащите его на значок в
части экрана.
Чтобы переместить элемент на другой Начальный экран,
перетащите его на край экрана, и Начальный экран переключится
на экран в этом направлении. Поместив элемент на нужное
место, отпустите его.
информацию, или ярлыки для быстрого запуска
верхней
Изменение размера виджета
Большинство виджетов можно сделать крупнее, чтобы увеличить
место для отображения важной информации. Поместив виджет
на Начальный экран, нажмите и удерживайте виджет, пока он не
будет выбран. С каждой стороны появятся ромбики;
перетаскивая их, настройте нужный размер виджета. Для
завершения нажмите Назад.
Не все виджеты допускают изменение размера.
Удаление элемента с Начального экрана
Чтобы удалить элемент с Начального экрана, нажмите
и удерживайте этот элемент, пока вверху экрана не
появится панель Удалить. Перетащите элемент на
панель Удалить.
Работа с планшетным ПК - 19
Примечание
Изменение фонового изображения Начального
экрана
Нажмите и удерживайте любое свободное место на Начальном
экране. Можно выбрать изображения из набора заранее
сформатированных фоновых рисунков, изображения из Галереи,
выбранные Обои либо Анимированные или интерактивные
фоновые рисунки.
Экранная клавиатура
При нажатии текстового окна для ввода текста появляется
экранная клавиатура. Для ввода текста нажимайте клавиши.
Раскладка клавиатуры немного изменяется в зависимости от
программы и информации, которую нужно ввести.
Нажмите кнопку ?123, чтобы показать цифры и специальные
символы, а затем нажмите клавишу ~ \ {, чтобы показать
дополнительные символы. Нажмите и удерживайте клавишу,
чтобы выбрать альтернативные символы (если есть для этой
клавиши), например, буквы с диакритическими знаками
соответствующие символы.
, или
Loading...
