Projecteur Acer
H5360BD Series
Guide Utilisateur
Droits d’auteur © 2010. Acer Incorporated.
Tous Droits Réservés.
Guide Utilisateur du Projecteur de la Gamme H5360BD Acer
Diffusion initiale: 12/2010
Des modifications peuvent être apportées de temps à autre aux informations contenues dans
cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La
présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux
informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune
sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation
particulière.
Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le
châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.
Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie
sur un support quelconque, par quelque procédé que ce soit, notamment, électronique,
mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite
préalable d’Acer Incorporated.
Acer Projector H5360BD Series
Modèle : _______________________________________
No. de série : ___________________________________
Date d’achat : __________________________________
Lieu d’achat : ___________________________________
Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de
produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification
uniquement et sont la propriété de leurs détenteurs respectifs.
« HDMI™, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou
des marques déposées de LLC. »
Informations concernant votre sécurité et votre confort
Lisez ces consignes attentivement. Conservez ce document pour des références
ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.
Eteindre le produit avant tout nettoyage
Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de
nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.
Mise en garde concernant la prise lors de la
déconnexion de l’appareil
Observez les consignes suivantes lorsque vous connectez et déconnectez
l’alimentation à une alimentation externe:
• Installez le bloc d’alimentation avant de connecter le cordon d’alimentation sur
la prise d’alimentation secteur.
• Débranchez le cordon d’alimentation avant de déconnecter le bloc
d’alimentation du projecteur.
• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du
système en débranchant tous les cordons d’alimentation des sources
d’alimentation.
Mise en garde concernant l’accessibilité
Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon
d’alimentation est facilement accessible et se situe au plus près possible de
l’équipement. Si vous devez couper complètement l’alimentation de l’équipement,
assurez-vous de débrancher le cordon d’alimentation de la prise murale.
iii
Avertissements!
• Ne pas utiliser ce produit près de l'eau.
• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le
produit tombe, il risque d’être endommagé sérieusement.
• Les fentes et les ouvertures sont conçues à des fins de ventilation; pour assurer
un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces
ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne
doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis
ou d'autres surfaces similaires.
Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche
de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas
disponible.
• N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à
travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des
tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un
iv
incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur
ou dans le produit.
• Pour éviter d’endommager les composants internes et prévenir une éventuelle
fuite de la batterie, ne pas placer le produit sur une surface vibrante.
• Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un
environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou
endommager les périphériques à base de ventilateur, ou la lampe.
Utilisation de l’énergie électrique
• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette
apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez
votre revendeur ou votre compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit
dans un endroit où son cordon se trouve dans un passage fréquenté.
• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité
nominale totale des équipements branchés sur la rallonge ne dépasse pas
l'intensité nominale de la rallonge. Assurez-vous également que l'intensité
totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre
du fusible.
• Ne pas surcharger une prise d’alimentation, une barrette de connexion
d’alimentation ou une prise de courant en connectant trop d’appareils. La
charge globale du système ne doit pas dépasser 80% de la valeur nominale du
circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la
charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette
de connexion.
• L’adaptateur secteur de ce produit est équipé d’une fiche à trois dents avec mise
à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise
à la terre. Assurez-vous que la prise murale est correctement mise à la terre
avant d’insérer la fiche de l’adaptateur secteur. Ne pas insérer la fiche dans une
prise murale sans terre. Consultez votre électricien pour les détails.
Avertissement! La broche de mise à la terre est un système de sécurité.
Utiliser une prise murale qui n’est pas correctement mise à la terre risque de
provoquer une électrocution et/ou des blessures.
Note : La broche de mise à la terre fournit également une bonne capacité
de protection contre le bruit produit par des appareils électriques
environnants qui interfèrent avec les performances de ce produit.
• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous
devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon
d’alimentation est conforme aux exigences ci-dessous: type amovible, répertorié
UL/certifié CSA, approuvé VDE ou équivalent, longueur de 4,6 mètres (15 pieds)
au maximum.
Dépannage du produit
Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles
peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout
dépannage, veuillez vous adresser à un technicien qualifié.
Débranchez ce produit de la prise murale et contactez un personnel de dépannage
qualifié dans les conditions suivantes:
• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché.
• Si un liquide a été renversé dans le produit.
• Si le produit a été exposé à la pluie ou à l'eau.
• Si le produit est tombé ou si le boîtier a été endommagé.
• Si le produit laisse apparaître une modification notable de ses performances,
cela indique une nécessité de dépannage.
• Si le produit ne fonctionne pas correctement après avoir suivi les instructions
d'utilisation.
Note : Réglez seulement les contrôles qui sont couverts par les instructions
de fonctionnement car un mauvais réglage des autres commandes peut
causer des dommages et requérir un travail important de la part du
technicien qualifié afin de remettre en état normal le produit.
Avertissement! Pour des raisons de sécurité, ne pas utiliser de pièces non
conformes lorsque vous ajoutez ou changez des composants. Consultez
votre revendeur pour connaître les options d’achat.
v
Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces.
Gardez-les hors de portée des jeunes enfants.
Consignes de sécurité complémentaires
• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La
clarté de la lumière risque de vous abîmer les yeux.
• Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas placer le produit dans des environnements suivants:
• Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre
les murs et le projecteur avec une circulation de l’air libre est requis.
• Des endroits où la température risque de devenir trop importante, par exemple
à l’intérieur d’un véhicule avec toutes les vitres fermées.
• Des endroits où une forte humidité, la poussière ou la fumée de cigarette
peuvent détériorer les composants optiques en réduisant leur durée de vie et en
noircissant l’image.
• Des endroits à proximité d’une alarme-incendie.
• Des endroits avec une température ambiante supérieure à 40 ºC/104 ºF.
• Des endroits dont les altitudes sont supérieures à 10000 pieds.
• Débranchez immédiatement l’appareil si vous constatez un dysfonctionnement
avec votre projecteur. Arrêtez d’utiliser l’appareil si une fumée, un bruit ou un
vi
odeur anormal provient de votre projecteur. Cela risque de provoquer un
incendie ou une électrocution. Dans de tels cas, débranchez immédiatement
votre appareil et contactez votre revendeur.
• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas,
contactez votre revendeur pour une inspection.
• Ne pas exposer l’objectif du projecteur à la lumière du soleil. Cela risque de
provoquer un incendie.
• Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son
cycle de refroidissement avant de couper l'alimentation.
• Ne pas fréquemment couper l’alimentation principale brusquement et ne pas
débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr est de
patienter jusqu’à ce que le ventilateur s’arrête avant de couper l’alimentation
principale.
• Ne pas toucher la grille de sortie d’air et le panneau inférieur qui peuvent être
brûlants.
• Nettoyer régulièrement le filtre d’air le cas échéant. La température interne
peut augmenter et provoquer des dommages si le filtre/les fentes d’aération
sont obstruées par la poussière ou la saleté.
• Ne pas regarder directement dans la grille de sortie d’air lorsque le projecteur
est en fonctionnement. Cela risque de vous blesser les yeux.
• Ouvrez toujours l’obturateur ou retirez le couvre-objectif lorsque le projecteur
est en fonctionnement.
• N’obstruer l’objectif du projecteur avec aucun objet lorsque le projecteur est en
cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une
surchauffe et une déformation de l’objectif ou même un incendie. Pour
éteindre temporairement la lampe, appuyez sur HIDE de la télécommande.
• La lampe devient extrêmement chaude pendant le fonctionnement. Laissez le
projecteur refroidir pendant environ 45 minutes avant de retirer l’assemblage
de la lampe pour un remplacement.
• Ne pas utiliser la lampe au-delà de sa durée de vie estimée. Dans de rares cas,
cela risque de briser la lampe.
• Ne jamais changer l’assemblage de la lampe ou d’autres composants
électroniques sans débrancher préalablement le projecteur.
• Le produit détectera automatiquement la durée de vie de la lampe. Veuillez
vous assurer de changer la lampe lorsque le projecteur affiche le message
d'avertissement.
• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les
consignes de remplacement.
• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l’OSD
après avoir changé le module de la lampe.
• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions
dangereuse à l’intérieur de l’appareil risque de provoquer des blessures. La
seule pièce récupérable par l’utilisateur est la lampe équipée de son propre
couvercle amovible. Adressez-vous uniquement à un technicien professionnel de
dépannage qualifié pour tout dépannage.
• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui
provoquera des blessures ou des dommages.
• Ce produit est capable d’afficher des images inversées pour une installation avec
fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et
assurez-vous qu’il est solidement installé.
Mise en garde concernant l’Ecoute
Pour protéger votre ouïe, respectez les consignes ci-dessous.
• Augmentez le son progressivement jusqu’à ce que vous puissiez l’entendre
nettement et confortablement.
• Ne pas augmenter le niveau du volume une fois que vos oreilles se sont
adaptées au volume courant.
• Ne pas écouter une musique à un niveau de volume important pendant une
longue durée.
• Ne pas augmenter le volume pour masquer le bruit environnant.
• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.
Consignes de mise au rebut
Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez.
Pour minimiser la pollution et assurer la meilleure protection de l'environnement,
veuillez recycler. Pour plus d'informations sur les réglementations relatives à la mise
au rebut des équipements électriques et électroniques, visitez le site
http://www.acer-group.com/public/Sustainability/sustainability01.htm
vii
Avertissement concernant le Mercure
Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran
LCD/CRT :
Les lampes contenues dans le produit peuvent contenir du mercure et doivent être
recyclées ou jetées en respectant les lois fédérales, locales ou de l'Etat. Pour plus
d'informations, veuillez contacter l'Alliance des Industries Electroniques à l'adresse
suivante www.eiae.org. Pour les informations relatives à la mise au rebut spécifique
des lampes, visitez www.lamprecycle.org
viii
Commencer par le début
Avis d'Utilisation
A faire:
• Eteindre le produit avant tout nettoyage.
• Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le
boîtier du projecteur.
• Débrancher la fiche d'alimentation de la prise de courant si le produit ne
doit pas être utilisé pendant une longue période.
A ne pas faire:
• Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation.
• Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer
l'unité.
• Utiliser dans les conditions suivantes :
• Dans des environnements extrêmement chauds, froids ou humides.
• Dans des zones susceptibles de comporter un excès de poussière et de saleté.
• A proximité de tout appareil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.
Mise en Garde
Observez tous les avertissements, les mises en garde et les consignes de
maintenance recommandés dans ce guide d'utilisateur pour optimiser la durée
de vie de votre appareil.
Avertissement:
• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté
de la lumière risque de vous abîmer les yeux.
• Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à
la pluie ou à l'humidité.
• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une
électrocution.
• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes
de remplacement.
• Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous
assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l’OSD après
avoir changé le module de la lampe.
• Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine
son cycle de refroidissement avant de couper l'alimentation.
• Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de
fonctionnement.
• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un
fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le
module de lampe n’aura pas été remplacé. Pour remplacer la lampe, suivez les
procédures qui figurent dans la section "Remplacement de la lampe".
Informations concernant votre sécurité et votre
confort iii
Commencer par le début viii
Avis d'Utilisation viii
Mise en Garde viii
Présentation 1
Caractéristiques du Produit 1
Vue d'ensemble du paquet 2
Vue d’ensemble du Projecteur 3
Vue Externe du Projecteur 3
Télecommande et tableau de commande Layout 4
Bien débuter 6
Branchement du projecteur 6
Mise sous/hors tension du projecteur 7
Mise sous tension du projecteur 7
Mise hors tension du projecteur 8
Réglage de l'Image Projetée 9
Réglage de la Hauteur de l'Image Projetée 9
Comment optimiser la taille de l’image et la
distance 10
Comment obtenir une taille d’image préférée en
réglant la distance et le zoom 12
Commandes Utilisateur 14
Menu d’installation 14

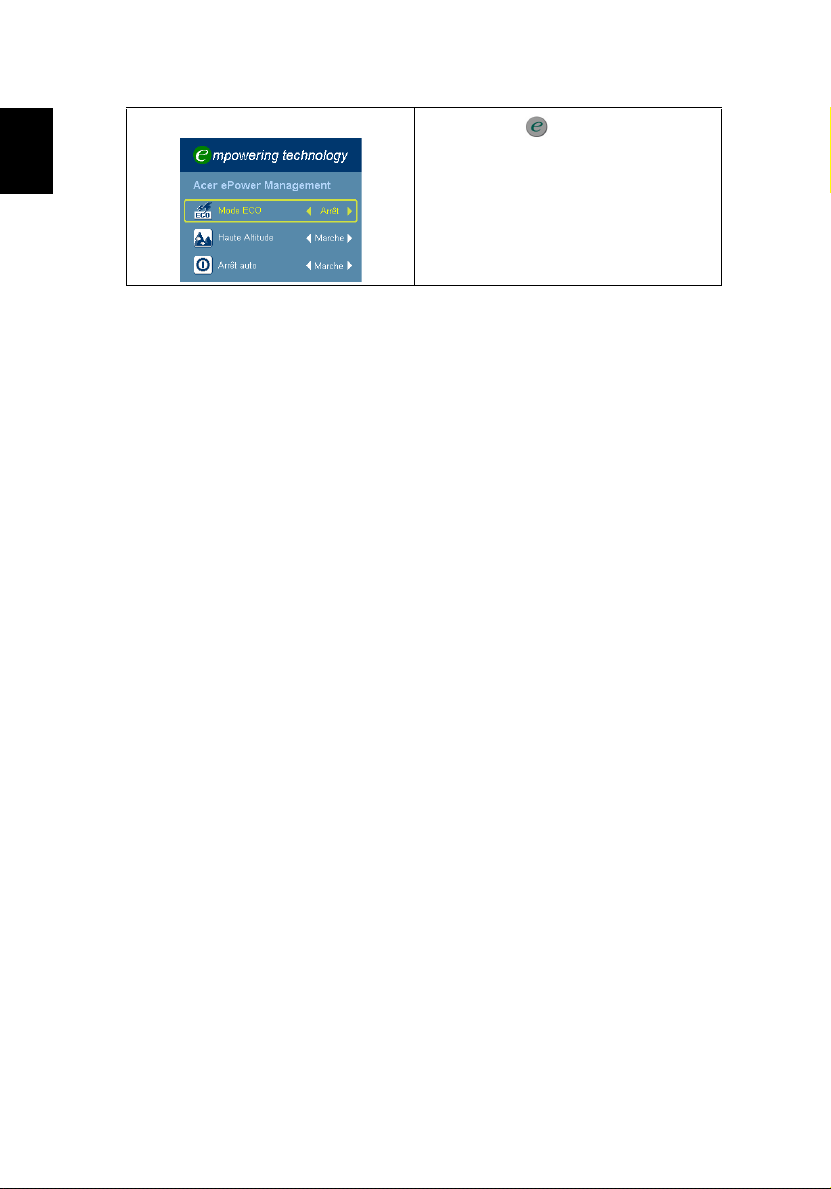

Technologie Empowering Acer 15
Menus OSD (Affichage à l’écran) 17
Couleur 18
Image 19
Réglages 22
Gestion 25
Audio 25
Minuteur 26
Langue 26
Table des Matières
Appendices 27
Dépannage 27
Tableau de Définition des DELs & Alertes 31
Remplacement de la lampe 32
Installation au plafond 33
Spécifications 36
Modes de compatibilité 38
Avis concernant les Réglementations et la Sécurité42
1
Présentation
Caractéristiques du Produit
Ce produit est un projecteur DLP® à simple puce. Les caractéristiques sont
remarquables, avec notamment :
• Technologie DLP
• Résolution 1280 x 720 720p Native
Compatible avec les rapports d’aspect 4:3 / 16:9 / L.Box
• La technologie ColorBoost de Acer permet d’obtenir des couleurs réelles et
naturelles, pour des images expressives et vivantes.
• Haute luminosité et facteur de contraste
• Modes d’affichage polyvalents (Lumineux, Standard, Film, Cinéma sombre,
Jeux, Sports, Utilis) pour une performance optimale quelle que soit la
situation.
• Compatible NTSC / PAL / SECAM et HDTV (720p, 1080i, 1080p)
• Le mode de faible consommation et d’économie de courant (ECO)
prolonge la durée de vie de la lampe
• La technologie Acer EcoProjeciton fournit une approche de gestion
intelligente de l’énergie et une amélioration de l’efficacité physique.
®
Français
• La touche Empowering permet d’afficher les utilitaires technologiques
Empowering Acer (Acer eView, eTimer, eOpening, ePower Management)
et d’en modifier facilement les paramétrages.
• Correction trapèze numérique avancée optimisant les présentations
• Menus de l’affichage à l’écran (OSD) dans les différentes langues
• Objectif de projection avec mise au point manuelle disposant d’une
capacité de zoom jusqu’à 1,1X
• Zoom numérique 2X et fonction de déplacement en panoramique
• Microsoft
®
Windows® 2000, XP, Vista®, Windows® 7 OS compliant
2
Vue d'ensemble du paquet
Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les
Français
pour vous assurer que votre unité est complète. Contactez immédiatement
votre revendeur si l’un des éléments est manquant.
Projecteur avec
Cordon d'alimentation Câble VGA
protège-objectif
XXXXXX
3V
Câble Vidéo Composite Batterie Carte de Sécurité
Acer Projector
2010
Quick Start Guide
Guide Utilisateur Télécommande Guide de démarrage rapide
Boîtier de transport
3
0
Vue d’ensemble du Projecteur
Vue Externe du Projecteur
Côté Avant / Supérieur
1
7
8
2
3
4
5
6
# Description # Description
1 Ventilation (prise d’air) 6 Protège-objectif
2 Ventilation (sortie d’air) 7 Bouton d’alimentation
3 Récepteur de la télécommande 8 Télécommande
4 Bague de réglage de la focale 9 Levier de zoom
5 Objectif pour zoom 10 Avertisseur sonore
Côté arrière
34 5 6 89
RS232
7
3
9
1
1
Français
1
2
# Description # Description
1 Prise d'alimentation 6 Connecteur d’entrée YPbPr
2 Port de verrouillage Kensington™ 7 Connecteur d’entrée S-Vidéo
3 Connecteur RS232 8 Connecteur d’entrée vidéo composite
4 Connecteur de signal analogique de PC /
HDTV/d’entrée vidéo composante
(ENTRÉE VGA)
5 Connecteur HDMI
9 Connecteur d'entrée audio
4
Télecommande et tableau de commande Layout
1
2
Français
14
3
15
16
4
5
6
7
8
2
# Icône Fonction Description
1 Récepteur de
2 MARCHE/ARRET Référez-vous à la section "Mise sous/hors tension du
3MENU
télécommande
Reçoit les signaux de la télécommande.
Projecteur".
• Appuyez sur "MENU" pour lancer le menu
d’affichage à l’écran (OSD), allez à l’étape suivante
pour le fonctionnement du menu OSD ou sortez du
menu OSD.
9
10
11
12
13
• Confirmez votre sélection d'éléments.
4 HDMI™ Appuyez sur "HDMI™" pour passer en source HDMI™.
5 VIDEO Appuyez sur "VIDEO" pour passer en source vidéo
6 RESYNC Synchronise automatiquement le projecteur sur la source
7
8 RAPPORT
9 VGA Appuyez sur "VGA" pour passer en source connecteur VGA.
10 SOURCE Change la source active.
FIGER Pour mettre l'image sur l'écran en pause.
D’ASPECT
composite.
d'entrée.
Pour choisir le rapport d'aspect souhaité (Auto/4:3/16:9/
L.Box).
Ce connecteur prend en charge les sources RGB analogique,
YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) et RGB
sync.
5
# Icône Fonction Description
11 ZOOM Permet d’effectuer le zoom avant ou arrière sur l’affichage
12 MASQUER Arrête momentanément la vidéo. Pressez "HIDE" pour
13 Touche
14 TRAPEZE Règle l’image pour compenser la distorsion d'image
15 Quatre Touches
16 Pavé des touches
Empowering
de Sélection
Directionnelles
numériques 0~9
du projecteur.
masquer l'image, pressez de nouveau pour restaurer
l'affichage de l'image.
Fonctions Acer exclusives: eView, eTimer, eOpening,
ePower Management.
provoquée par l'inclinaison du projecteur (± 40 degrés).
Utilisez les boutons haut, bas, gauche et droite pour choisir
les éléments ou effectuer les réglages pour votre sélection.
Pressez "0~9" pour saisir un mot de passe dans le menu
"Sècuritè".
Remarque :
Français
Placement de la télécommande
Pour fixer la télécommande au projecteur, veuillez vous reporter à l’illustration.
6
Bien débuter
Français
Branchement du projecteur
VGA
Lecteur de DVD
D-Sub
RS232
2
RS232
1
HDMI
4
3
HDMI
D-Sub
Sortie S-Vidéo
Sortie vidéo
5
RBG
Y
W
R
Lecteur de DVD,
Boîtier décodeur,
Récepteur de TVHD
RBG
6
Y
7
9
8
# Description # Description
1 Cordon d’alimentation 6 Câble de prise audio/Prise
2 Câble RS232 7 Câble de prise audio/RCA
3 Câble VGA 8 Câble Vidéo composite
4 Câble HDMI 9 Câble S-Vidéo
5 Câble de composant 3 RCA
Remarque : Pour vous assurer que le projecteur fonctionne
correctement avec votre ordinateur, assurez-vous que la
fréquence du mode d’affichage est compatible avec le projecteur.
7
Mise sous/hors tension du projecteur
Mise sous tension du projecteur
1 Retirez le couvercle de l’objectif (Illustration #1)
2 Assurez-vous que le cordon d'alimentation et le câble de signal sont
correctement connectés. La DEL témoin d’alimentation clignotera en
rouge.
3 Allumez le projecteur en pressant le bouton "Marche/Arrêt" sur le
panneau de contrôle et la DEL témoin d'alimentation s'allumera en bleu.
(Illustration #2)
4 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur
vidéo etc.). Le projecteur détectera automatiquement la source.
• Si l’écran affiche les icônes "Verrouillage" et "Source", cela signifie
que le projecteur est verrouillé pour un type de source prédéfini et
qu’aucun signal d’entrée de tel type n’est détecté.
• Si l'écran affiche "Pas de Signa", veuillez vous assurer que les câbles
de signal sont correctement connectés.
• Si vous vous connectez à plusieurs sources en même temps, utilisez le
bouton "Source" de la télécommande pour passer entre les saisies.
Français
Protège-objectif
1
Bouton
d’alimentation
2
Loading...
