Extensa 7630/7630Z/7230

Series

Hurtigguide

Copyright © 2008. Acer Incorporated.
Med enerett.

Hurtigguide for Extensa 7630/7630Z/7230 Series
Opprinnelig utgave: 11/2008

Dette selskapet fremsetter ingen påstander og gir ingen garantier, verken uttrykte eller
underforståtte, om innholdet i dette dokumentet, og fraskriver seg bestemt enhver
underforstått garanti om salgbarhet eller egnethet for et bestemt formål. Selv om det er lagt
ned betydelig arbeid for å sikre nøyaktighet, kan ikke dette selskapet holdes ansvarlig for
noen feil (for eksempel feilstaving av ord eller faktafeil) i denne publikasjonen.

Endringer av informasjonen i denne publikasjonen kan finne sted uten varsel. Slike endringer
vil innarbeides i nye utgaver av denne håndboken eller supplerende dokumenter og
publikasjoner. Dette firmaet gir ingen garantier, verken uttrykte eller impliserte, med hensyn
til innholdet i dette dokumentet og fraskriver seg spesifikt impliserte garantier om salgbarhet
eller egnethet for et bestemt formål.

Registrer modellnummeret, serienummeret, innkjøpsdatoen og informasjon om innkjøpssted i
plassen som er angitt nedenfor. Serienummeret og modellnummeret blir registrert på
etiketten som er festet til datamaskinen din. All korrespondanse om enheten bør omfatte
serienummeret, modellnummeret og innkjøpsinformasjon.

Ingen deler av denne publikasjonen kan reproduseres, lagres i et arkivsystem eller overføres
på noe vis – elektronisk, mekanisk, ved fotokopiering, innspilling eller på andre måter – uten å
innhente skriftlig tillatelse på forhånd fra Acer Incorporated.

Extensa 7630/7630Z/7230 Series Notebook-PC

Modellnummer: _________________________

Serienummer: ___________________________

Innkjøpsdato: ___________________________

Innkjøpssted: ____________________________

Acer og Acer-logoen er registrerte varemerker som tilhører Acer Incorporated.
Andre selskapers produktnavn eller varemerker brukes i dette dokumentet kun for
identifiseringsformål og tilhører de respektive selskapene.

Begynne med begynnelsen

Vi vil gjerne takke deg for at du har valgt en Acer-notebook til dine mobile
databehandlingsbehov.

Dine veiledere

Som hjelp til bruk av Acer-notebooken har vi utformet et sett av veiledere:

Til å begynne med vil plakaten Før vi begynner... hjelpe deg med å komme i
gang med oppsettet av datamaskinen.

Den generiske håndboken for Extensa-serien inneholder nyttig informasjon om
alle modeller i Extensa-produktserien. Den dekker grunnleggende emner som
Acers Empowering Technology, bruk av tastaturet, lyd, osv. Vennligst merk at
både den generiske håndboken og AcerSystem User Guide som er nevnt
nedenfor, fra tid til annen vil referere til funksjoner eller egenskaper som bare
finnes på visse modeller, men ikke nødvendigvis på modellen du kjøpte. Slike
forekomster er markert i teksten med kommentarer som "bare for visse
modeller".

I den Hurtigguide får du en innføring i de grunnleggende egenskapene og
funksjonene til den nye datamaskinen. Hvis du vil vite mer om hvordan
datamaskinen kan gjøre deg mer produktiv, kan du slå opp i AcerSystem User
Guide. Denne håndboken inneholder detaljert informasjon om emner som
systemverktøy, datagjenvinning, utvidelsesalternativer og feilsøking/
problemløsing. I tillegg finner du garantiopplysninger, generell informasjon og
sikkerhetsmerknader for notisbokmaskinen din. Boken er tilgjengelig som PDF­fil (Portable Document Format) og leveres forhåndslastet på maskinen. Følg
disse trinnene for å åpne den:

1 Klikk på Start, Alle Programmer, AcerSystem.

2 Klikk på AcerSystem User Guide.

3

Merk: Visning av filen krever at du har Adobe Reader installert. Hvis Adobe
Reader ikke er installert på datamaskinen din, vil klikking på AcerSystem
User Guide føre til at installeringsprogrammet for Adobe Reader kjøres i
stedet. Følg instruksjonene på skjermen for å fullføre installeringen. Hvis du
vil vite hvordan du bruker Adobe Reader, åpner du menyen Hjelp og Støtte.

Norsk

4

En omvisning i Acer-notebooken

Når du har satt opp datamaskinen som vist på plakaten Før vi begynner..., la oss
ta en omvisning i din nye Acer-datamaskin.

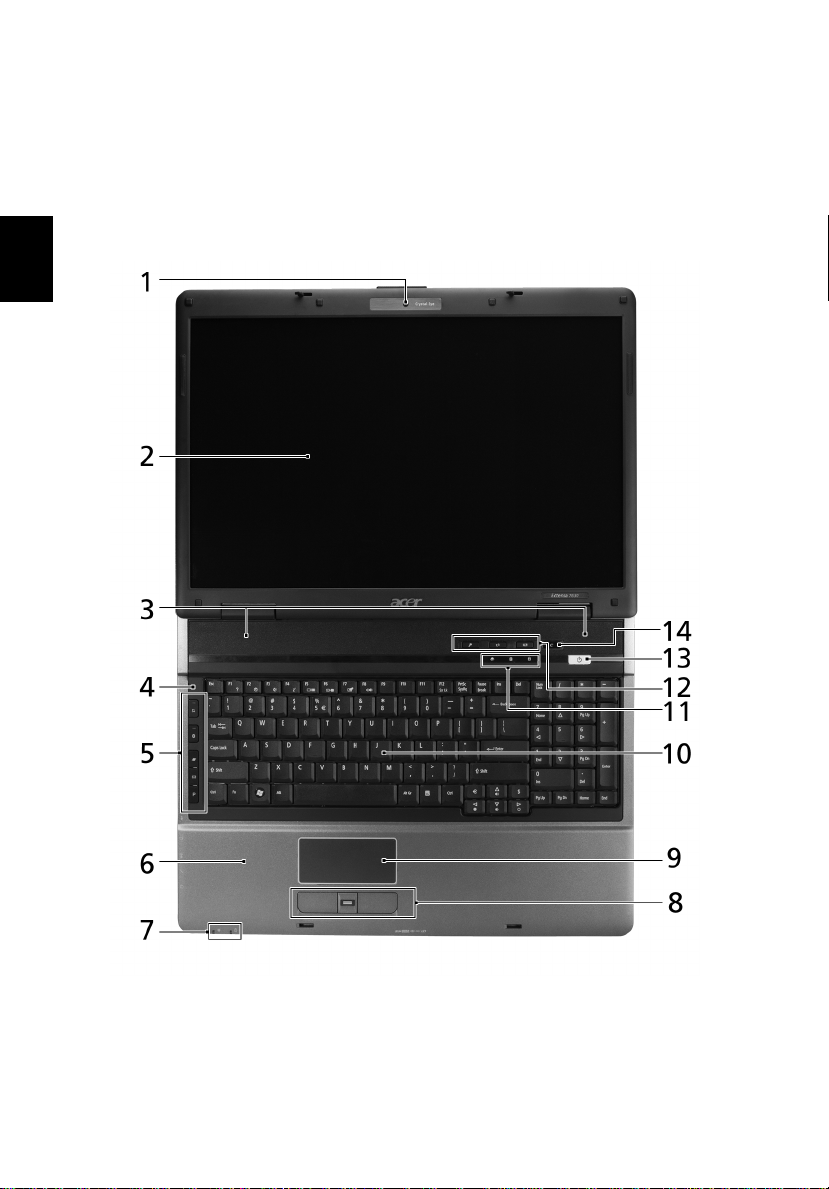

Visning ovenfra

*

*

# Ikon Element Beskrivelse
1 Acer Crystal Eye* Webkamera til videokommunikasjon

2 Skjerm Kalles også LCD-skjerm (Liquid-Crystal

3 Høyttalere Venstre og høyre høyttaler leverer

4 Mikrofon Intern mikrofon for lydinnspilling.

5 Hurtigstarttaster Knapper for start av mye brukte

6 Håndleddshviler Komfortabelt støtteområde for hendene

7 Statusindikatorer Lamper (Light-Emitting Diodes; LEDs) som

8 Klikkeknapper (venstre,

midtre* og høyre)

9 Berøringsplate Pekeenhet som reagerer på berøring og

10 Tastatur Legger inn data i datamaskinen.
11 Statusindikatorer Lamper (Light-Emitting Diodes; LEDs) som

12 Produktivitetstaster Tre produktivitetstaster gir brukere

13 Av/på-knapp Slår datamaskinen av og på.

(bare for visse modeller).

Display; LCD), viser utdata fra
datamaskinen.

stereolyd.

programmer. Se Generisk brukerhåndbok
hvis du vil ha flere detaljer.

når du bruker datamaskinen.

tennes for å vise statusen til
datamaskinens funksjoner og
komponenter. Se Generisk brukerhåndbok
hvis du vil ha flere detaljer.

Venstre og høyre knapp fungere på
samme måte som venstre og høyre
museknapp.

*Den midterste knappen fungerer Acer
Bio-Protection fingeravtrykkleser med
støtte for Acer FingerNav 4-veis
kontrollfunksjon (bare for visse modeller).

fungerer som en mus.

tennes for å vise statusen til
datamaskinens funksjoner og
komponenter. Se Generisk brukerhåndbok
hvis du vil ha flere detaljer.

adgang til beskyttelse- og
styringsfunksjoner med ett tastetrykk, noe
som gir en sikrere, smartere og lettere
arbeidsgang. Se Generisk brukerhåndbok
hvis du vil ha flere detaljer.

5

Norsk

14 Empowering-tast Start Acer Empowering Technology.

6

Lukket frontvisning

Norsk

*

# Ikon Element Beskrivelse

1 5-i-1-kortleser* Godtar Secure Digital (SD), MultiMediaCard

(MMC), Memory Stick (MS), Memory Stick
Pro (MS PRO), og xD-Picture Card (bare for
visse modeller).

Merk: Skyv inn for å fjerne/installere kortet.
Bare ett kort kan operere til enhver tid.

2 Låsebolt Låser og frigjør lokket.

Bakre visning

# Element Beskrivelse

1 Ventilasjonsåpninger Gir datamaskinen mulighet til å holde seg kjølig,

selv etter lang tids bruk.

Venstre visning

**

# Ikon Element Beskrivelse

1 Strømtilkobling Kobler til en batterieliminator.

7

Norsk

2 Ethernet-port

(RJ-45)

3 Acer EasyPort IV

kontakt*

4 Port for ekstern

skjerm (VGA)

5 HDMI HDMI-port* Støtter høydefinisjons digitale

6 USB 2.0-port Kobler til USB 2.0-enheter

7 Hodetelefon/

høyttalere/line­out-port

Mikrofonport

Line-in-port Mottar data fra lydinndataenheter

8 PC-kortspor Godtar ett Type II PC-kort.

9 Utløserknapp for

PC-kortspor

Kobler til et Ethernet 10/100/1000­basert nettverk.

Kobler til Acer EasyPort IV (bare for
visse modeller).

Kobler til en skjermenhet
(f.eks. ekstern skjerm, LCD-projektor).

videoforbindelser (bare for visse
modeller).

(f.eks. USB-mus, USB-kamera).

Kobler til utdataenheter for lyd
(f.eks. høyttalere, hodetelefon).

Mottar inndata fra eksterne
mikrofoner.

(f.eks. lyd fra CD-spiller,
stereowalkman, mp3-spiller).

Løser ut PC-kortet fra sporet.

Norsk

8

Høyre visning

**

# Ikon Element Beskrivelse

1 ExpressCard/54-

spor*

2 USB 2.0-port Kobler til USB 2.0-enheter

3 Optisk stasjon Intern optisk stasjon. Godtar CDer og

4 Tilgangsindikator

for optisk disk

5 Utløserknapp for

optisk stasjon

6 Nødutløserhull Løser ut platen i den optiske stasjonen når

7Modemport

(RJ-11)*

Godtar en ExpressCard/54-modul.
Merk: Skyv inn for å fjerne/installere

kortet.
(bare for visse modeller)

(f.eks. USB-mus, USB-kamera).

DVDer.

Lyser når den optiske stasjonen er aktiv.

Løser ut den optiske disken fra stasjonen.

datamaskinen er slått av.
Merk: Sett en binders i nødutløserhullet
hvis du må løse ut den optiske stasjonen
når datamaskinen er av.

Kobler til en telefonlinje (bare for visse
modeller).

8 Spor for

Kensington-lås

Kobler til en Kensington-kompatibel
sikkerhetslås for datamaskinen.

Bunnvisning

# Ikon Element Beskrivelse

1 Batterirom Huser datamaskinens batterier.

9

Norsk

*

2 Batterfrigivelsesbolt Frigir batteriet slik at batterisettet kan tas

3 Batterilås Låser batteriet på plass.

4 Harddiskplass-hoved Huser datamaskinens harddisk

5 Acer DASP (Disk Anti-

Shock Protection)

6 Harddiskplass-

sekundær*

7 Minnerom Huser datamaskinens hovedminne.

8 Ventilasjonsåpninger Gir datamaskinen mulighet til å holde seg

ut.

(sikret med skruer).

Beskytter harddisken mot slag og støt
(bare for visse modeller).

Huser datamaskinens harddisk (sikret med
skruer) (bare for visse modeller).

kjølig, selv etter lang tids bruk.

10

Spesifikasjoner

Norsk

Operativsystem

Plattform

• Ekte Windows Vista

®

•Intel

Centrino® 2 prosessorteknologi, som

®

inneholder:

•Intel

• Mobile Intel

•Intel

•Intel

•Intel

• Mobile Intel

• Acer InviLink

• Acer InviLink

®

Core™ 2 Duo-prosessor*

®

®

®

Pentium® dobbeltkjerneprosessor*

®

Celeron® processor*

PM45/GM45 Express-brikkesett*

Wireless WiFi Link 5100/5300*

®

GL40 Express-brikkesett*

™

Nplify™ 802.11b/g/Draft-N*

™

802.11b/g*

Systemminne • Dobbeltkanal -støtte

• Opptil 2 GB DDR2-minne (667 MHz). Kan
oppgraderes til 4 GB med to soDIMM-moduler*

• Opptil 2 GB DDR3 1066 MHz-minne, oppgraderbart

Skjerm • 17" WXGA+ 1440 x 900

Grafikk

til 4 GB ved hjelp av to soDIMM-moduler*

• ATI Mobility Radeon

• ATI Mobility Radeon

•NVIDIA

•NVIDIA

• Mobile Intel

• Mobile Intel

®

GeForce® 9600M GT*

®

GeForce® 9300M GS*

®

®

™

HD 3650*

™

HD 3470*

GM45 Express-brikkesett*
GL40 Express-brikkesett*

Lagringssystem • 2,5" harddiskstasjon

®

•Intel

Turbo-minne på 2 GB støttes*

• Alternativer for optisk stasjon:

•Blu-ray Disc

™

- stasjon/DVD-Super Multi tolags*

• DVD-Super Multi tolags*

• DVD/CD-RW kombistasjon*

• 5-i-1-kortleser

Lyd • To innebygde-stereohøyttalere

• Støtte for høydefinert lyd

• MS-Sound-kompatibel

• Innebygd mikrofon*

Kommunikasjon • Acer Video Conference, med blant annet:

• Integrert Acer Crystal Eye-webkamera*

• Acer Xpress VoIP-telefon kan tilvelges*

•WLAN:

•Intel

• Acer InviLink

• Acer InviLink

• WPAN: Bluetooth

®

Wireless WiFi Link 5100/5300*

™

Nplify™ 802.11b/g/Draft-N*

™

802.11b/g*

®

2.0+Enhanced Data Rate (EDR)*

• LAN: Gigabit Ethernet, Wake-on-LAN-klargjort*

• Modem: 56K ITU V.92*

Personvernkontroll • Forbedret Acer DASP (Disk Anti-Shock Protection)*

• Acer Bio-Protection fingeravtrykkløsning*

• BIOS bruker-, tilsyns- og HDD-passord

• Spor for Kensington-lås

Dimensjon • 396 (W) x 286 (D) x 35,2/44 (H) mm

(15,59 x 11,261 x 1,39/1,73 tommer)

• 3,60 kg (7,93 lbs.) med 2 harddisker og 8-cellers
batterisett*

• 3,40 kg (7,48 lbs.) med én harddisk og 6-cellers
batterisett*

Strømsystem • ACPI 3.0

• 71 W 4800 mAh*

• 48,8 W 4400 mAh*

• 3-pinners 65 W batterieliminator*

• 3-pinners 90 W batterieliminator*

•ENERGY STAR

®

4.0*

Inndataenheter • 105-/106-tasters tastatur

• Berøringspute-pekeenhet

Inn/ut-grensesnitt • Acer EasyPort IV-kontakt*

™

• ExpressCard

/54-spor*

• PC Card-spor (Type II)

• Acer Bio-Protection fingeravtrykkleser*

• 5-i-1-kortleser (SD

™

, MMC, MS, MS PRO, xD)*

• USB 2.0-port

•HDMI

™

-port med HDCP-støtte*

• Port for ekstern skjerm (VGA)

• Hodetelefon/høyttalere/line-out-port

• Mikrofonplugg

• Line-in-port

• Ethernet-port (RJ-45)

• Modemport (RJ-11)*

• Kontakt for batterieliminator

11

Norsk

12

Norsk

Miljø

• Temperatur:

• Drift: 5 °C til 35 °C

• Ikke i bruk: -20 °C til 65 °C

• Luftfuktighet (ikke-kondenserende):

• Drift: 20% til 80%

• Ikke i bruk: 20% til 80%

Merk: * bare for visse modeller.

Merk: Spesifikasjonene ovenfor er kun for referanseformål.
PCens eksakte konfigurasjon avhenger av den kjøpte modellen.
