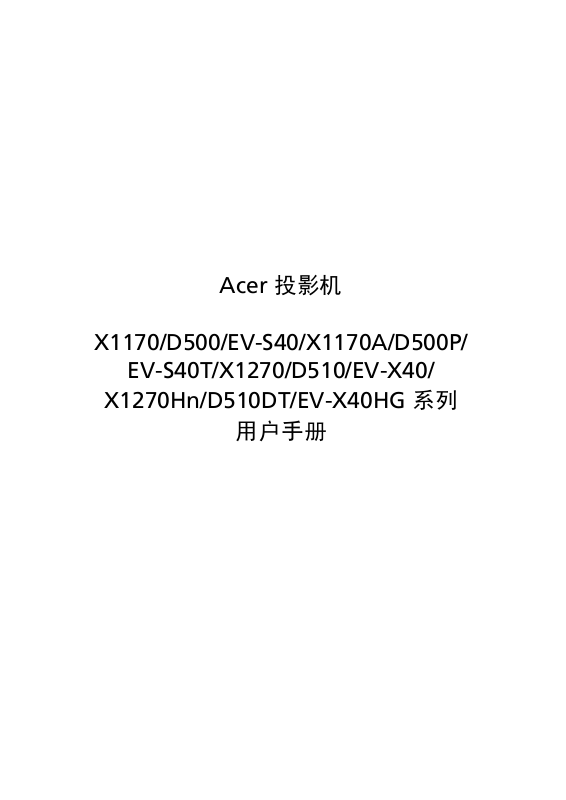

Page 1
Acer 投影机
X1170/D500/EV-S40/X1170A/D500P/
EV-S40T/X1270/D510/EV-X40/
X1270Hn/D510DT/EV-X40HG 系列
用户手册
Page 2
版权所有 © 2012. Acer Incorporated。
保留所有权利。
Acer 投影机 X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/EV-X40/X1270Hn/
D510DT/EV-X40HG 系列用户指南
首次发布：05/2012
本出版物的内容将定期变动，恕不另行通知。 更改的内容将会补充到本出版物，且会在本手册发行
新版本时予以付梓印刷。 本公司不做任何明示或默许担保，包括本手册内容的适售性或符合特定使
用目的。
在下列预留的空白处，记录下型号、序列号、购买日期及购买地点。 型号及序列号可以在电脑外贴
的标签上找到。 与电脑元件相关的资料应包括序列号、型号及购买信息。
未经本公司书面同意，不得对本出版物的任何部分以任何方式 （电子的、机械的、影印的、翻录的
或其它的方式）进行复制、保存入检索系统或传播。
Acer 投影机 X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/EV-X40/X1270Hn/
D510DT/EV-X40HG 系列
型号： __________________________________________
序列号： ________________________________________
购买日期： ______________________________________
购买地点： ______________________________________
Acer 和 Acer 标志是 Acer Incorporated 的注册商标。本指南中使用的其它公司的产品名称或商标
分别归相应的公司所有，在此仅用于识别目的。
TM
“HDMI
、HDMI 标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或
注册商标。 ”
Page 3
关于您的安全和舒适的信息
请仔细阅读这些说明。妥善保管本文档，供以后参考。务必遵守标示在产品上的警告
标示与说明。
在清洁之前关闭产品电源
在进行清洁工作之前，请将本产品的电源插头从墙上的电源插座上拔下。切勿使用液
体清洁剂或喷雾式清洁剂。清洁时请使用湿布。
关于作为电源断开装置的插头的注意事项
连接和断开外部电源装置时，请遵循下列原则：
• 在将电源线连接到交流电源插座前安装电源装置。
• 在从投影机上卸下电源装置前拔掉电源线。
• 如果系统有多个电源，在断开系统电源时应从所有电源上拔掉电源线。
关于便捷性的注意事项
确保电源插座尽量靠近设备操作员，并且便于插拔电源线。当需要断开设备电源时，
务必从电源插座上拔掉电源线。
警告！
iii
• 请勿靠近水边使用本产品。
• 切勿将本产品放置在不稳固的平台、支架或桌面上使用。如果本产品不慎跌落，
可能会严重受损。
• 开槽和开口用于通风目的，以确保本产品可靠地运行并防止过热。切勿堵塞或
盖住这些开口。请勿将本产品放置于床上、沙发、毛毯或其它类似物体的表面，
以保持通风口的畅通。
除非能提供良好的通风环境，否则请勿将本产品放置在靠近暖气机、电热器或以内置
方式来安装。
• 请勿将任何类型的物体从机箱的槽缝中推入本产品，否则可能会碰触到危险的
电压或形成短路，因而导致火灾或产生电击。请勿将任何种类的液体泼洒到本
产品之上。
• 为避免内部元件损坏和防止电池泄漏，请勿将本产品放置在震动的表面上。
• 切勿在运动或任何震动的环境中使用本产品，否则可能会导致意外短路或者电
机设备、灯泡等损坏。
Page 4
iv
使用电源
• 本产品应使用标牌上所指定的电源类型。如果您不确定所能使用的电源类型，
请与您的经销商或当地的电力公司联系。
• 请勿将任何物品放置于电源线上。请勿将本产品放置于会有人踩踏电源线的地
方。
• 若使用电源延长线，应确保与其相连的设备的总安培数不超过该电源延长线的
安培数。此外，还应确保插入墙壁插座的所有产品的总额定值不超过保险丝的
额定值。
• 不要插入过多的设备，否则会导致电源插座、电源板过载。系统整体负载不得
超过支路额定值的 80%。若使用电源板，负载不应超过电源板输入额定值的
80%。
• 本产品的交流适配器配备三相接地插头。此插头只应插入接地型电源插座。在
插入交流适配器插头前，确保电源插座已正确接地。不要将插头插入未接地的
电源插座。有关的详细信息，请与电工联系。
警告！接地插片是一项安全特性。使用未正确接地的电源插座可能会导致电击
和 / 或伤害。
注意：接地插片还提供良好的保护，防止附近其它电气设备产生的意外噪音干扰
本产品的运行。
• 本产品只应使用随机附带的电源线套件。如需更换电源线套件，应确保新电源
线符合下列要求：可分离类型， UL 列表 /CSA 认证， VDE 核准或与其相同等
级，最大长度 4.5 米（15 英尺）。
Page 5
产品维修
在打开或卸下机盖时存在危险电压或其它风险，因此请勿自行维修本产品。委托专业
服务人员进行维修。
发生下列情形时，应从墙壁插座上拔掉本产品的电源线插头，然后交由合格的服务人
员进行维修：
• 电源线或插头损坏或磨损
• 液体溅入产品中
• 产品受到雨淋或溅水
• 产品曾经掉落，或机壳已经损坏
• 产品性能有明显的改变，表明需要进行维修
• 遵照使用说明进行操作，但产品工作不正常
注意：只应调整操作说明中介绍的那些控制，因为其它控制调整不当可能会导致
损坏，而且经常会需要合格的专业技师去多做许多额外的工作才能将产品恢复至
正常状态。
警告！为安全起见，请勿在增加或更换元件时使用不兼容的零部件。如需购买选
购件，请与您的经销商联系。
本设备及其增强组件可能包含小零部件。应将它们放置在儿童够不到的地方。
v
附加安全信息
• 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。
• 首先打开投影机电源，然后打开信号源。
• 不要将本产品放置在下列环境中：
• 通风不良或狭窄的空间。投影机应距离墙壁至少 50cm，并且四周通风良好。
• 温度可能变得过高的地方，如封闭的汽车内。
• 潮湿、多尘或吸烟的地方，否则可能会污染光学元件，缩短使用寿命，使图像变暗。
• 靠近火警报警器的地方。
• 环境温度超过 40 ºC/104 ºF 的地方。
• 海拔高度超 10,000 英尺的地方。
• 若投影机存在任何异常，应立即拔掉电源线。投影机冒烟、发出奇怪的噪音或
异味时，不要继续使用。否则，可能导致火灾或电击。
• 请不要使用摔过或出现损坏情况的投影机。请将其退还至经销商处以进行检查。
• 勿使阳光直接照射投影机镜头。否则，可能会导致火灾。
• 当投影机还在运行时，请不要切断其电源。待风扇停止转动时再关闭主电源。
• 使用过程中，投影机的通风区域及底板将会变得很烫。所以请不要触碰这些地
方。
• 当机器中配有防尘网时，请定期进行清洁以保证机器能获得足够的冷却。因灰
尘过多而堵塞的防尘网有可能导致机器温度过高从而损毁机器。
Page 6
vi
•
灯泡点亮时切勿直视散热槽。亮光可能会伤害您的眼睛。
• 当使用投影机时，务必打开镜头快门或卸下镜头盖。
• 当投影机开启时，请不要将物品放在机器的前面，否则灯泡的热量会对物品造
成损坏或者引起火灾。如要暂时关闭灯泡，可以按下遥控器上的 HIDE 键。
• 灯泡在使用过程中温度非常高。在卸下灯泡组件进行更换之前，应让投影机散
热约 45 分钟。
• 不要长期使用已超过预期寿命的灯泡。否则会出现灯泡无法点亮的情况。
• 切勿在未拔掉投影机电源线的情况下更换灯泡组件或任何电子元件。
• 当灯泡寿命超过使用期限时，投影机将对您进行提醒。在提醒消息显示后，请
尽快更换灯泡。
• 请在机器冷却之后更换灯泡，并且需要按照新灯泡随附的操作说明进行更换。
• 更换好灯泡模块之后，在 OSD （画面显示）菜单里通过投影设定 > 灯泡已用时
间归零对灯泡使用时间计时器进行重置。
• 不要尝试拆解投影机。里面的高压元件有可能会导致人员伤害。委托专业服务
人员进行维修。
• 不要将投影机放立在其两侧。否则有可能会跌落从而导致人员伤害并且对投影
机造成损坏。
• 本投影机可以安装在天花板上。进行吊装时，仅可使用 Acer 提供的安装专用工
具，并确保投影机安装牢固。
听取音频时请注意
为保护您的听力，应遵循这些指导说明。
• 逐渐增大音量，直至能够清晰舒适地收听。
• 调整听觉后不要增大音量。
• 不要长时间以高音量收听音乐。
• 不要通过增大音量来压低周围噪音。
• 如果听不到旁边人讲话的声音，应降低音量。
节能环保认证
Page 7
废弃指导说明
废弃时，不要将此电子设备丢入垃圾箱中。为减少污染以便在最大程度上保护全球环
境，请回收此设备。有关 Waste from Electrical and Electronics Equipment
（WEEE，废旧电气和电气设备）的管理规定，请访问
http://www.acer-group.com/public/Sustainability/sustainability01.htm
关于汞的建议
针对包含 LCD/CRT 显示器或显示屏的投影机或电子产品：
本产品内部的灯泡含有汞，因此必须根据当地、州或联邦的法律进行回收或废弃处
理。有关的详细信息，请与 Electronic Industries Alliance （美国电子工业协会）联
系，网址是：www.eiae.org。关于灯泡废弃的相关信息，请访问
www.lamprecycle.org
vii
Page 8
viii
重要事项
使用注意事项
务必：
• 在清洁之前关闭产品电源。
• 使用蘸有中性洗涤剂的软布擦拭主机外壳。
• 如果本产品长期不用，应从交流插座中拔下电源插头。
切勿：
• 阻塞设备上用于通风的狭缝和开口。
• 使用擦洗剂、石蜡或者溶剂擦拭设备。
• 在如下条件下使用：
• 极端炎热、寒冷或者潮湿的环境。
• 易受大量灰尘和泥土侵袭的区域。
• 任何产生强磁场的设备附近。
• 阳光直接照射的地方。
预防措施
请按照本用户手册建议的所有警告、预防措施以及维护说明进行操作，以最大程度地
延长设备的使用寿命。
警告：
• 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。
• 为降低火灾或触电危险，切勿使本产品遭受雨淋或受潮。
• 请勿打开或者拆卸本产品，以免发生触电。
• 更换灯泡时，请等待设备冷却后再行操作，操作要按照全部更换说明进行。
• 本产品自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。
• 更换灯泡模块后，在屏幕显示的 “ 投影设定 ” 菜单中重新设置 “ 灯泡已用时间归零 ” 功
能。
• 为避免损坏投影机，在关闭本产品之前请让冷却风扇运转若干分钟。
• 首先打开投影机电源，然后打开输入源电源。
• 在投影机工作过程中，不要使用镜头盖。
• 灯泡达到使用寿命时，将无法点亮，并且可能发出喀啦响声。如果出现这种情况，则只有
更换了灯泡模块之后投影机方可恢复工作。更换灯泡时，请按照 “ 更换灯泡 ” 中的步骤进
行操作。
Page 9
关于您的安全和舒适的信息 iii
重要事项 viii
使用注意事项 viii
预防措施 viii
简介 1
产品特性 1
包装概览 2
投影机概览 3
投影机外观 3
控制面板 5
遥控器布局 6
开始使用 8
连接投影机 8
打开 / 关闭投影机电源 10
打开投影机电源 10
关闭投影机电源 11
调整投影图像 12
调整投影图像的高度 12
如何优化图像尺寸和距离 13
如何通过调节距离和变焦倍数来获得首选的图像尺寸 15
目录
用户控制 17
安装菜单 17
Acer Empowering Technology 18
屏幕显示 (OSD) 菜单 19
色彩 20
图像 22
设置 24
投影设定 26
音频 26
3D 27
语言 28
Acer LAN 网页管理 29
登录方法 29
Page 10
主页 30
控制面板 30
联网设置 31
警报设置 31
注销 32
附录 33
故障处理 33
LED 和警告定义列表 37
清洁和更换防尘网 38
更换灯泡 39
吊顶安装 41
规格 44
兼容模式 46
管制和安全声明 50
Page 11
简介
产品特性
本产品是一款单芯片 DLP® 投影机。它的主要特性如下：
1
简体中文
• DLP
• X1170/D500/EV-S40/X1170A/D500P/EV-S40T：固有 800 x 600 SVGA 分辨率
• Acer ColorBoost 技术再现自然真实的色彩，提供鲜艳逼真的图像
• 高亮度和高对比度
• 多种显示模式 （明亮、演示、标准、视频、图片、游戏、教育、自定义）可在
• 与 NTSC / PAL / SECAM 兼容，支持 HDTV （720p、 1080i、 1080p）
• 顶部安装灯泡设计便于更换灯泡
• 低功耗和经济 (ECO) 模式延长灯泡寿命
• Acer EcoProjeciton 技术实现智能电源管理并提高物理效率
• Empowering 键一键轻松访问 Acer Empowering Technology 实用程序
• 具备支持 HDCP (X1270Hn/D510DT/EV-X40HG) 的 HDMI™ 连接
• 高级数字梯形校正优化演示效果
• 智能检测可迅速、智能地检测到信号源
• 多语言屏幕显示 (OSD) 菜单
• 全功能遥控器
• 手动调焦投影镜头，变焦倍数最大 1.1 倍
• 2 倍数码变焦和平铺功能
• 兼容 Microsoft
®
技术
X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG 系列：固有 1024 x 768
XGA 分辨率
支持 4:3/16:9 宽高比
各种情况下实现最佳性能
（Acer eView、 eTimer、 ePower、 e3D Management），调整设置更加方便
®
Windows® 2000、 XP、 Vista®、 Windows 7、 Macintosh®
操作系统
Page 12
简体中文
2
包装概览
本投影机包装中包括下列所有物品。检查以确保物品齐全。如缺少任何物品，请立即
与经销商联系。
U
C
UR
MEN
SO
P
C
N
Y
S
LAMP TEM
R
E
W
PO
投影机 电源线
Acer Projector
Security Card
安全卡 2 节电池
X1170/A, X1270/Hn,
EV-S40/T, EV-X40/HG,
D500/P, D510/DT,
Series
P/N:MC.JF711.005
手提包 （选购）
快速入门指南 用户指南 (CD-ROM) 遥控器
防尘网 （选购）
VGA 线
Page 13
3
投影机概览
投影机外观
正面 / 上面
#
1
电源按钮
2
控制面板
3
变焦杆
4
调焦环
背面
X1270Hn/D510DT/
EV-X40HG
说明
简体中文
2
3
4
6
5
7
8
#
5
变焦镜头
6
遥控接收器
7
倾斜调整轮
8
安全锁栓
1
U
C
R
EN
U
O
M
P
EM
T
CS
N
SY
MP
LA
R
E
W
PO
说明
87654321
X1170A/D500P/
EV-S40T/X1270/
D510/EV-X40
X1170/D500/
EV-S40
12
13
注意：连接器接口取决于投影机型号的具体规格。
11910
14
12
Page 14
4
简体中文
#
1
USB 接口
2
HDMI 接口
3
复合视频输入接口
4
S-Video 输入接口
5
显示器环通输出接口 (VGA-Out)
6
PC 模拟信号 /HDTV/ 分量视频输入连接器
(VGA IN 1/VGA IN)
7
RS232 接口
说明
#
8
音频输入接口
9
LAN （10/100M 以太网 RJ45 端口）
10
PC 模拟信号 /HDTV/ 分量视频输入连接器
(VGA IN 2)
11
音频输出接口
12
防尘网进气口
13
电源插口
14
Kensington
TM
说明
锁接口
Page 15
5
控制面板
POW ER
4
9
6 7
#
图标 功能 说明
1POWER
2LAMP
3 TEMP
4RESYNC
5SOURCE
6
7
电源 参见 “ 打开 / 关闭投影机电源 ” 一节的内容。
Empowering 键 Acer 特有功能：e3D、 eView、 eTimer、
RES YNC
MEN U
电源指示器 LED 显示灯
灯泡指示灯 LED
温度指示灯 LED
根据输入源自动同步投影机。
切换活动输入源。
ePower Management。
8MENU
• 按 “MENU” 启动屏幕显示 (OSD) 菜单、
• 确认您所选择的项目。
9
四向选择键
使用 选择项目或调整选择内容。
TEM PLAM P
SOU RCE
返回 OSD 菜单操作的前一步或退出 OSD
菜单。
简体中文
32158
10
10
消除画面偏移 调整图像以补偿因为投影机倾斜而引起的失真
（±40 度）。
Page 16
6
简体中文
遥控器布局
1
2
5
7
9
11
13
14
15
16
20
22
24
26
#
图标 功能 说明
1
2POWER
红外线发射器 向投影机发送信号。
参见 “ 打开 / 关闭投影机电源 ” 一节。
3
4
6
8
10
12
17
19
18
21
23
25
27
3 FREEZE
4HIDE
5 ASPECT RATIO
6SOURCE
7RESYNC
8MUTE
9ZOOM
10 Empowering
键
11 MENU
暂停屏幕图像。
暂时关闭视频。按 “HIDE” 可以隐藏图像，再按一次可以显示图
像。
如要选择所需的宽高比 （自动 /4:3/16:9）。
切换活动输入源。
根据输入源自动同步投影机。
开启 / 关闭音量。（仅适用于 X1270/D510/EV-X40/X1270Hn/
D510DT/EV-X40HG/X1170A/D500P/EV-S40T 系列）
放大或缩小投影机显示。
Acer 特有功能：e3D、 eView、 eTimer、 ePower
Management。
• 按 “MENU” 启动屏幕显示 (OSD) 菜单、返回 OSD 菜单操
• 确认您所选择的项目。
12
消除画面偏移 调整图像以补偿因为投影机倾斜而引起的失真 （±40 度）。
作的前一步或退出 OSD 菜单。
Page 17
7
#
图标 功能 说明
13
14
15
16
17
18
19
20 VGA
21 S-VIDEO
22 COMPONENT
23 VIDEO
24 SD/USB A
25 USB B
26 HDMI/DVI
27 LAN/WiFi
四向选择键 使用向上、向下、向左、向右按钮选择项目或者调整选择内容。
数字键 0~9 请在 “ 密码设置 ” 中使用 “0~9” 键输入密码。
上一个 / 快退 无功能。
Enter/ 播放 /暂停无功能。
返回 / 停止 无功能。
下一个 / 快进 无功能。
上一页 / 下一页 仅在计算机模式下使用。使用此按钮选择下一页或上一页。此功
能仅在通过 USB 线将 USB Ctrl 连接器 （USB 为 B 种类）连接到
计算机后才可使用。
按 “VGA” 将输入源更改成 VGA 接口。此接口支持模拟 RGB、
YPbPr (480p/576p/720p/1080i)、 YCbCr (480i/576i) 和
RGBsync。
将输入源更改成 S-Video。（仅适用于 X1170/D500/EV-S40/
X1170A/D500P/EV-S40T/X1270/D510/EV-X40/X1270Hn/
D510DT/EV-X40HG 系列）
无功能。
将输入源更改成复合视频。（仅适用于 X1170/D500/EV-S40/
X1170A/D500P/EV-S40T/X1270/D510/EV-X40/X1270Hn/
D510DT/EV-X40HG 系列）
无功能。
无功能。
如要将输入源更改为 HDMI™。（不支持 DVI 功能）（仅适用于
X1270Hn/D510DT/EV-X40HG 系列）
请按 “LAN/WiFi” 将输入源更改为 LAN。（不支持 WiFi 功能）
（仅适用于 X1270Hn/D510DT/EV-X40HG 系列）
简体中文
Page 18
8
开始使用
简体中文
连接投影机
S-Video 输出
视频输出
DVD 播放机
1
Y
HDMI
USB
2
USB
DVD 播放机、
机顶盒、
HDTV 接收机
HDMI
RS232
5
D-Sub
RS232
DVD 播放机、
机顶盒、
HDTV 接收机
4
7
3
Y
9
RBG
D-Sub
D-Sub
Internet
6
6
D-Sub
HDTV adapter
10
RBG
11
RS232
R
W
8
8
R
W
#
1
2
3
4
5
6
电源线
USB 线
HDMI 线
复合视频线
S-Video 线
VGA 线
说明
#
7
RS232 线
8
音频线插孔 /RCA
9
网线
10
VGA 转分量视频 /HDTV 转接器
11
3 RCA 分量视频线
说明
Page 19
注意：为确保投影机能与计算机一起正常工作，请确保计算机显示模
式的时序与投影机兼容。
注意：连接器接口取决于投影机型号的具体规格。
9
简体中文
Page 20
10
打开 / 关闭投影机电源
简体中文
打开投影机电源
1 确保电源线和信号线连接牢固。电源指示灯 LED 闪烁红色。
2 按控制面板上的 “ 电源 ” 按钮打开投影机电源，电源指示灯 LED 变成蓝色。
3 打开输入源 （计算机、笔记本电脑、或视频播放机等）的电源。投影机自动检
测输入源。
• 如果屏幕上显示 “ 锁定 ” 和 “ 输入源 ” 图标，则说明投影机锁定在特定输
入源类型，但未检测到此类型的输入信号。
• 如果屏幕上显示 “ 无信号 ”，请确认信号线连接是否牢固。
• 如果同时连接到多个输入源，可以使用控制面板或遥控器上的 "Source"
按钮或遥控器上的直接输入源按键切换输入。
电源按钮
U
C
N
E
OUR
M
S
P
M
E
T
C
N
Y
S
P
AM
L
R
E
W
O
P
Page 21
11
关闭投影机电源
1 如要关闭投影机，请按电源按钮。显示此消息：“ 请再次按电源按钮以便完成关
闭过程。 ” 再按一次电源按钮。
2 投影机关闭后， LED 电源指示灯变成红色并快速闪烁，风扇继续运转约 2 分钟
以确保系统正常冷却。（仅在 “ 立即恢复 ” 模式下才可使用）
3 在电源线仍连接到电源插座的情况下，可以随时在 2 分钟的关闭过程中按电源
按钮立即开启投影机。（仅在 “ 立即恢复 ” 模式下才可使用）
4 系统冷却完毕后， LED 电源指示灯停止闪烁，并稳定显示红色以指明待机模式。
5 此时可以安全地拔掉电源线。
警告指示灯：
• “ 投影机过热。灯泡很快将自动关闭。 ”
此屏幕消息表明投影机温度过高。灯泡将自动关闭，投影机自动关机，
LED 温度指示灯稳定显示红色。与您当地的经销商或服务中心联系。
• “ 风扇故障。灯泡很快将自动关闭。 ”
此屏幕消息表明风扇发生故障。灯泡将自动关闭，投影机自动关机， LED
温度指示灯闪烁。与您当地的经销商或服务中心联系。
注意： 每当投影机自动关机并且 LED 灯泡指示灯稳定显示红色时，请
与您当地的经销商或服务中心联系。
简体中文
Page 22
12
调整投影图像
简体中文
调整投影图像的高度
此投影机配有倾斜调整轮，用于调整图像高度。
升高 / 降低图像：
使用倾斜调整轮微调显示角度。
倾斜调整轮
Page 23
13
46"
如何优化图像尺寸和距离
参照下表了解当投影机与屏幕相距所需的距离时可以实现的最佳图像尺寸。
• X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/EV-X40/X1270Hn/
D510DT/EV-X40HG 系列示例：当投影机与屏幕相距 2 米时，将图像尺寸调整在
46 英寸到 50 英寸之间可以获得良好的图像质量。
X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/EVX40/X1270Hn/D510DT/EV-X40HG 系列
注意：如下图所示，当距离为 2 米时，需预留 88 厘米高的空间。
最
大
屏
幕
尺
寸
最
小
屏
幕
尺
寸
A
2
米
所需的距离
B
46"
50"
高度：
80
厘米
C
高度：
88
厘米
由底部至影像
顶端
简体中文
图 : 距离固定，变焦倍数和屏幕尺寸不同。
Page 24
14
X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/EVX40/X1270Hn/D510DT/EV-X40HG 系列
简体中文
屏幕尺寸
所需距离
（米）
变焦倍数：1.1x
对角线
<A>
（英寸）
1 23 47 x 35 40 25 51 x 38 44
2 46 93 x 70 80 50 103 x 77 88
2.5 57 116 x 87 100 63 128 x 96 111
3 69 140 x 105 120 76 154 x 115 133
3.5 80 163 x 122 140 88 179 x 135 155
4 92 186 x 140 160 101 205 x 154 177
4.5 103 209 x 157 181 114 231 x 173 199
5 114 233 x 174 201 126 256 x 192 221
6 137 279 x 209 241 151 308 x 231 265
7 160 326 x 244 281 177 359 x 269 310
8 183 372 x 279 321 202 410 x 308 354
9 206 419 x 314 361 227 462 x 346 398
10 229 465 x 349 401 252 513 x 385 442
（最小变焦倍数） （最大变焦倍数）
宽 （厘米） x
<B>
高 （厘米）
顶部
从图像底部
到顶部
（厘米）
<C>
对角线
（英寸）
<B>
屏幕尺寸
宽 （厘米） x
高 （厘米）
顶部
从图像底部到
顶部 （厘米）
<C>
Page 25
15
如何通过调节距离和变焦倍数来获得首选的图像尺寸
X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/
EV-X40/X1270Hn/D510DT/EV-X40HG 系列
A
50"
所需的图像尺寸
D
高度
由底部至影像
顶端
2.0 米
2.2 米
C
B
所需的距离
简体中文
下表显示如何通过调节位置或变焦环来实现所需的图像尺寸。例如：要获得 50 英寸
的图像，可将投影机放置在距离屏幕 2 米至 2.2 米处，然后相应地调整变焦倍数。
Page 26
16
X1170/D500/EV-S40/X1170A/D500P/EV-S40T/X1270/D510/
EV-X40/X1270Hn/D510DT/EV-X40HG 系列
简体中文
所需的图像尺寸 距离 （米） 顶部 （厘米）
对角线 （英寸）
<A>
30 61 x 46 1.2 1.3 53
40 81 x 61 1.6 1.7 70
50 102 x 76 2.0 2.2 88
60 122 x 91 2.4 2.6 105
70 142 x 107 2.8 3.1 123
80 163 x 122 3.2 3.5 140
90 183 x 137 3.6 3.9 158
100 203 x 152 4.0 4.4 175
120 244 x 183 4.8 5.2 210
150 305 x 229 5.9 6.6 263
180 366 x 274 7.1 7.9 315
200 406 x 305 7.9 8.7 351
250 508 x 381 9.9 10.9 438
300 610 x 457 11.9 526
变焦倍数：1.1x
宽 （厘米） x 高
（厘米）
最大变焦倍数
<B>
最小变焦倍数
<C>
由底部至影像顶端
<D>
Page 27
用户控制
安装菜单
安装菜单提供用于安装和维护投影机的屏幕显示 (OSD)。仅当屏幕上显示 “ 无信号输
入 ” 时使用 OSD。
菜单选项包括屏幕尺寸和距离、对焦、梯形校正等设置和调整。
1 按控制面板上的 “ 电源 ” 按钮打开投影机电源。
2 按控制面板上的菜单按钮启动用于安装和维护投影机的 OSD。
17
简体中文
3 背景图案用作调整校准和对齐设置的指导，如屏幕尺寸和距离、对焦等。
使用向上和向下箭头键选择选项，使用向左和向右箭头键调整所选的选项设置，
使用向右箭头键进入子菜单进行功能设置。新设置在退出菜单时自动保存。
4 可以随时按菜单按钮退出菜单并返回 Acer 欢迎画面。
Page 28
简体中文
18
Acer Empowering Technology
Acer Empowering 键提供四个 Acer 特有功能，分别是 “Acer eView
Management”、“Acer eTimer Management”、“Acer ePower Management” 和
“Acer e3D Management”。
按 “”键可以启动屏幕显示主菜单以修改其功能。
当显示 Empowering 菜单时，使用 “”键选择主菜单。
Acer eView Management
Acer eTimer Management
Acer ePower Management
Acer e3D Management
“Acer eView Management” 用于选择显
示模式。有关的详细信息，请参见 “ 屏幕
显示菜单 ” 一节。
“Acer eTimer Management” 提供提醒功
能以控制演示时间。有关的详细信息，请
参见 “ 屏幕显示菜单 ” 一节。
“Acer ePower Management” 为用户提
供一个快捷方式，用于延长投影机使用寿
命。有关的详细信息，请参见 “ 屏幕显
示 ” 一节。
“Acer e3D Management” 提供 3D 功能。
有关的详细信息，请参见 “ 屏幕显示菜
单 ” 一节。
Page 29
19
屏幕显示 (OSD) 菜单
本投影机具有一个多语言 OSD，您可以利用它调整图像和更改多种设置。
使用 OSD 菜单
• 如要打开 OSD 菜单，请按遥控器或控制面板上的 “MENU”。
• 当显示 OSD 时，使用 键选择主菜单中的项目。选择所需的主菜单项目
后，按 进入子菜单以设置功能。
• 使用 键选择所需项目，然后使用 键调整设置。
• 在子菜单中选择下一个要调整的项目，按照如上所述进行调整。
• 按遥控器或控制面板上的 “MENU”，屏幕返回主菜单。
• 如要退出 OSD，请再按一次遥控器或控制面板上的 “MENU”。 OSD 菜单将关
闭，投影机自动保存新的设置。
主菜单
设置
简体中文
子菜单
Page 30
简体中文
20
色彩
显示模式 对于许多类型的图像，投影机里有很多已经优化了的出厂预置。
• 明亮：使亮度最优化。
• 演示：用于会议演示。
• 标准：适用于普通环境。
• 视频：用于在明亮的环境中播放视频。
• 图片：用于图形图片。
• 游戏：用于游戏内容。
• 教育：适合教育环境。
• 自定义：记忆用户的设置。
墙面颜色 使用此功能根据墙壁选择正确的颜色。有多项选择，包括白色、浅黄
亮度 调整图像的亮度。
对比 “ 对比 ” 控制图片最亮和最暗部分之间的差异程度。调整对比度会变更
色彩饱和度 将视频图像从黑白调整为完全饱和的颜色。
色相 调整红绿色平衡。
色、浅蓝色、粉红色、深绿色。根据墙面颜色进行颜色偏差补偿，以显
示准确的图像色调。
• 按 使图像变暗。
• 按 使图像变亮。
图像中的黑白颜色比例。
• 按 降低对比度。
• 按 提高对比度。
• 按 减少图像中的色彩量。
• 按 增加图像中的色彩量。
• 按 增加图像中的绿色数量。
• 按 增加图像中的红色数量。
Page 31
色溫 模式
动态黑色 选择 “ 开 ” 时自动优化暗色电影场景的显示，使它们呈现令人难以置信
Gamma
注意： 在计算机或 HDMI 模式下，不支持 “ 色彩饱和度 ” 和 “ 色相 ” 功能。
使用此功能选择 CT1 (5500K)、 CT2 (6500K, Native)、 CT3 (7500K)、
自定义模式。
R 增益
调整红色增益以优化色温。
G 增益
调整绿色增益以优化色温。
B 增益
调整蓝色增益以优化色温。
R 偏移
调节红色电阻偏压以优化色温。
G 偏移
调节绿色电阻偏压以优化色温。
B 偏移
调节蓝色电阻偏压以优化色温。
的细节。
影响暗色背景的再现。 gamma 值越高，暗色背景看起来越亮。
21
简体中文
Page 32
简体中文
22
图像
投影方式 （仅适用于 X1170/D500/EV-S40 系列）
• 正投 - 桌面：出厂默认设置。
• 背投 - 桌面：选择此功能时，投影机反转图像，这样即可在投影屏后
面投影。
• 背投 - 吊装：选择本功能后，投影机同时上下翻转并反转图像。此时
可以在投影屏后面进行吊装式投影。
• 正投 - 吊装：选择本功能后，投影机将图像上下翻转，用于吊装式投
影。
消除画面偏移 调整因投影倾斜而导致的图像失真。（±40 度）（仅适用于 X1170/D500/
EV-S40 系列）
投影模式 （仅适用于 X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG/X1170A/
D500P/EV-S40T
系列）
• 正投：出厂默认设置。
• 背投：反转图像，这样即可在投影屏后面投影。
投影位置 （仅适用于 X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG/X1170A/
D500P/EV-S40T 系列）
• 自动：自动调整图像位置。
• 桌面
• 吊装：上下翻转，用于吊装式投影。
自动梯形校正 自动调整垂直图像。（仅适用于 X1270/D510/EV-X40/X1270Hn/D510DT/
EV-X40HG/X1170A/D500P/EV-S40T 系列）
Page 33
23
手动梯形校正 调整因投影倾斜而导致的图像失真。（±40 度）
< 注意 > 在 “ 自动梯形校正 ” 设置为 “ 开 ” 时，“ 手动梯形校正 ” 功能不可
用。
长宽比 可以使用此功能选择所需的长宽比。
• 自动：使图像保持原始宽高比，然后将图像最大化以便适合固有的横
向或纵向像素数量。
• 4:3: 图像进行调整以占满屏幕，并以 4:3 比例显示。
• 16:9: 图像进行调整以适合屏幕宽度，同时调整高度以便按 16:9 比例
显示图像。
鲜明度 调整图像的鲜明度。
• 按 降低鲜明度。
• 按 提高鲜明度。
水平位置
• 按 向左移动图像。
• 按 向右移动图像。
垂直位置
• 按 向下移动图像。
• 按 向上移动图像。
频率 使用 “ 频率 ” 改变投影机的刷新率，使其与计算机图形卡的频率匹配。当
相位 同步投影机和图形卡两者的信号时序。如果图像不稳定或者闪烁，可以使用
HDMI 颜色范围 调整 HDMI 图像数据的颜色范围，以更正颜色显示错误。
投影图像中存在垂直闪烁条时，可以使用此功能进行必要的调整。
此功能进行校正。
• 自动：根据来自播放机的信息自动进行调整。
•
有限范围：按照有限颜色范围数据处理输入图像。
• 全范围：按照完整颜色范围数据处理输入图像。
HDMI 扫描信息 调整屏幕上 HDMI 图像的过扫描比例。
• 自动：根据来自播放机的信息自动进行调整。
• 欠扫描：HDMI 图像总是没有过扫描。
• 过扫描：HDMI 图像总是保持过扫描。
简体中文
注意：HDMI、 DVI 或视频模式不支持 “ 水平位置 ”、 “ 垂直位置 ”、 “ 频率 ” 及
“ 相位 ” 功能。
注意：在 HDMI (RGB) 和计算机模式下，不支持 “ 鲜明度 ” 功能。
注意： 仅 HDMI 模式支持 “HDMI 颜色范围 ” 和 “HDMI 扫描信息 ” 功能。
Page 34
简体中文
24
设置
启动屏幕 可以使用此功能选择所需的开机画面。如果更改此设置，所作的更改将
截图 使用此功能自定义开机画面。如要捕获希望用作开机画面的图像，请按
隐藏式字幕 选择所需的隐藏式字幕模式：隐藏式字幕 1、隐藏式字幕 2、隐藏式字
密码设置 密码设置
在退出 OSD 菜单时生效。（仅适用于 X1270Hn/D510DT/EV-X40HG 系
列）
• Acer：Acer 投影机的默认开机画面。
• 自定义：使用 “ 截图 ” 功能记忆的图片。
照如下说明进行操作。（仅适用于 X1270Hn/D510DT/EV-X40HG 系列）
注意：
在执行下列步骤前，请确保 “ 消除画面偏移 ” 设成默认值 0，宽高比设
成 4:3。有关的详细信息，请参见 “ 图像 ” 一节。
• 将 “ 启动屏幕 ” 从默认设置 “Acer” 改成 “ 自定义 ”。
• 按 “ 截图 ” 以自定义开机画面。
• 显示一个操作确认对话框。选择 “ 是 ” 以使用当前图像作为自定义
的开机画面。捕获范围是红色矩形区域。选择 “ 否 ” 时取消画面捕
获并退出屏幕显示 (OSD)。
• 显示一条消息，指明画面捕获进度。
• 画面捕获完毕后，此消息消失，并恢复原来的显示。
• 当有新输入信号时或者重新启动投影机后，自定义的开机画面生
效，如下所示。
幕 3、隐藏式字幕 4 （隐藏式字幕 1 以您所在区域的基本语言显示字
幕）。
设成 “ 关 ” 时关闭字幕功能。仅当选择的是复合视频或 S-Video 输入信
号并且系统格式是 NTSC 时，可以使用此功能。
< 注意 > 将屏幕长宽比设成 4:3。当长宽比为 16:9 或 “ 自动 ” 时，不能
使用此功能。
此投影机提供非常有用的安全功能，以便管理员管理投影机的使用。
按 更改 “ 密码设置 ” 设置。如果启用了安全功能，您必须输入 “
管理员密码 ” 才能更改安全设置。
• 选择 “ 开 ” 以启用安全功能。用户必须输入密码才能使用投影
机。有关的详细信息，请参见 “ 用户密码 ” 一节。
• 如果选择 “ 关 ”，则开启投影机时用户不需要输入密码。
Page 35
25
超时 ( 分钟 )
当 “ 密码设置 ” 设成 “ 开 ” 时，管理员可以设置超时功能。
• 按 或 选择超时时间间隔。
• 范围是从 10 分钟到 990 分钟。
• 到时间时，投影机会提示用户重新输入密码。
• “ 超时 ( 分钟 )” 的出厂默认设置是 “ 关 ”。
• 一旦启用了安全功能，投影机将要求用户在开启投影机时输入密
码。在此对话框中，既可以输入 “ 用户密码 ”，也可以输入 “ 管
理员密码 ”。
用户密码
• 按 设置或更改 “ 用户密码 ”。
• 按遥控器上的数字键以设置密码，然后按 “MENU” 进行确认。
• 按 可以删除字符。
• 当显示 “ 确认密码 ” 时，输入密码。
• 密码长度应为 4 到 8 个字符。
• 若选择 “ 仅在插入电源线后要求密码 ”，则每当插入电源线时，
投影机都要求用户输入密码。
• 如果选择 “ 投影机开机时要求密码 ”，则用户每次开启投影机时
都必须输入密码。
管理员密码
在 “ 输入管理员密码 ” 和 “ 输入密码 ” 两个对话框中可以使用 “ 管理员
密码 ”。
• 按 更改 “ 管理员密码 ”。
• “ 管理员密码 ” 的出厂默认值是 “1234”。
如果忘记了管理员密码，可以按照下列步骤取得管理员密码：
• 安全卡 （请查看包装箱中的附件）上印有唯一的 6 位 “ 通用密
码 ”。无论管理员密码是什么，投影机总能接受此唯一的密码。
• 如果安全卡及其上面的号码丢失了，请与 Acer 服务中心联系。
VGA OUT （待机） 默认设置为 “ 关 ”。选择 “ 开 ” 以启用 VGA OUT 连接。（仅适用于
LAN LAN
重置
X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG/X1170A/D500P/
EV-S40T）
默认设置为 “ 关 ”。选择 “ 开 ” 以启用 LAN 连接。（仅适用于
X1270Hn/D510DT/EV-X40HG 系列）
LAN IP/Mask
识别 IP 和掩码地址。（仅适用于 X1270Hn/D510DT/EV-X40HG 系列）
LAN 重置
重置 LAN 功能。（仅适用于 X1270Hn/D510DT/EV-X40HG 系列）
• 按 按钮，然后选择 “ 是 ”，将所有菜单参数恢复至出厂默认
设置。
简体中文
Page 36
简体中文
26
注意：此画面捕获功能仅限于 4:3 宽高比。
注意： 对于 XGA 型号，为得到最佳质量的图像，建议最终用户在使用此功能
前将 PC 分辨率设成 1024 x 768。
注意：对于 SVGA 型号，为得到最佳质量的图像，建议最终用户在使用此功能
前将 PC 分辨率设成 800 x 600。
Page 37
27
投影设定
ECO 模式 选择 “ 开 ” 时，投影机灯泡变暗，这样可以降低能耗，延长灯泡的寿
高海拔 选择 “ 开 ” 时开启高海拔模式。风扇持续全速运转，以使投影机在高海
关闭模式
自动关机 若在指定的时间内一直没有信号输入，投影机将自动关机。（默认时间
灯泡已用时间 显示灯泡的已工作时间 （以小时计）。
灯泡使用寿命提示 激活此功能时，会在灯泡达到使用寿命的前 30 个小时显示一条消息，
灯泡已用时间归零
命，并降低噪音。选择 “ 关 ” 返回正常模式。
拔条件下正确散热。
• 立即恢复：当电源按钮在两分钟之内被再次按下时，系统将恢复
运行。
• 立即关闭：不等风扇冷却就关闭投影机。
为 120 分钟）
提示您更换灯泡。
按 按钮，然后选择 “ 是 ” 将灯泡时数计时器调成 0。
简体中文
音频
音量 （仅适用于 X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG/
X1170A/D500P/EV-S40T 系列）
• 按 减小音量。
• 按 增大音量。
Page 38
28
简体中文
静音 （仅适用于 X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG/
X1170A/D500P/EV-S40T 系列）
• 选择 “ 开 ” 时静音。
• 选择 “ 关 ” 时恢复音量。
启动 / 关机音量 选择此功能以调整投影机开机 / 关机时的通知音量。（仅适用于
警告音量 选择此功能以调整任何警告通知的音量。（仅适用于 X1270Hn/
X1270Hn/D510DT/EV-X40HG 系列）
D510DT/EV-X40HG 系列）
3D
3D
3D Sync Invert
3D 警告消息 选择 “ 开 ” 时显示 3D 警告消息。
选择 “ 开 ” 以启用 DLP 3D 功能。
• 开：当使用 DLP 3D 眼镜、对应 3D 的 120Hz 图形卡，以及使
用相应的软件播放器播放 HQFS 格式文件或 DVD 时，请选择此
项。
• 关：关闭 3D 模式。
如果您在戴着 DLP 3D 眼镜时看到分散或重叠的图像，可能需要执行
“ 翻转 ” 获得左右图像序列的最佳匹配，以获得正确图像（对于 DLP
3D）。
注意：它需要正确的图形卡 3D 应用程序设置才能正确显示 3D。
注意： 软件播放器，如 Stereoscopic Player 和 DDD TriDef Media Player 可以
支持 3D 格式文件。您可以从下面的网页下载这三个播放器。
- Stereoscopic Player （试用版）：http://www.3dtv.at/Downloads/
Index_en.aspx
- DDD TriDef Media Player （试用版）：
http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html
注意：仅当启用 3D 时，可以使用 “3D Sync Invert”。
注意：如果投影机开机时 3D 仍启用，则会出现提醒屏幕。请根据用途调整设置。
Page 39
29
语言
语言
简体中文
选择多语言 OSD 菜单。使用 或 键选择所需的菜单语
言。
• 按 确认所作的选择。
Page 40
30
Acer LAN 网页管理
简体中文
登录方法
打开浏览器并输入服务器 IP 地址：192.168.100.10，然后找到如下 Acer LAN 网页管
理主页。使用之前需要设置密码进行登录。
选择一个用户。 Administrator ( 管理员 ) 拥有能够进行网络设置及警报设置等操作
的高级别权限。管理员的默认密码是 “admin”。 User ( 用户 ) 仅拥有一般权限，默认
密码为 “user”。单击 “ 登录 ” 按钮进入主页，请确保输入正确的密码。
注意：只有 X1270Hn/D510DT/EV-X40HG 系列可支持 LAN 控制功能。
Page 41
31
Home ( 主页 )
Home ( 主页 ) 上会显示连接状态并列出三个主要功能：Control Panel ( 控制面板 )，
Network Setting ( 联网设置 ) 及 Alert Setting ( 警报设置 )。
注意：只有Administrator (
与
“Network Setting” (
管理员)账户能够使用
联网设置)功能。
“Control Panel” (
控制面板
)
Control Panel ( 控制面板 )
最终用户可通过此页面对投影机设置进行控制及调整。
简体中文
Page 42
简体中文
32
Network Setting ( 联网设置 )
最终用户可任意设置 IP 地址、组名及密码。更改网络配置或密码并按下 “Apply”
( 应用 ) 后，投影机将会自动重启。
注意：组名及投影机名称必须少于 32 个字符。
Alert Setting ( 警报设置 )
如果投影机出现问题，最终用户可立即发送带有错误信息的邮件。
Page 43
33
Logout ( 注销 )
点击 “Logout” ( 注销 ) 后，会在 5 秒钟内返回登录页面。
简体中文
Page 44
附录
故障处理
如果在使用 Acer 投影机的过程中遇到问题，请参阅下面的故障处理指南。若问题无
法解决，请与当地经销商或服务中心联系。
图像问题和解决办法
33
简体中文
#
1
屏幕上不显示图像
2
图像残缺、滚动或
显示不正确 （使用
PC (Windows
2000/XP/Vista/
Windows 7) 时）
3
图像残缺、滚动或
者显示不正确
（对于笔记本电脑）
问题 解决办法
• 按照 “ 开始使用 ” 一节所述进行连接。
• 确保没有弯曲或折断的接口插针。
• 检查投影机灯泡是否牢固安装。请参见 “ 更换灯泡 ” 一
节。
• 确保已经滑开镜头盖并且投影机电源已经打开。
•
按遥控器或控制面板上的
“RESYNC”
• 若图像显示不正确：
• 打开 “ 我的电脑 ”，打开 “ 控制面板 ”，然后双击
“ 显示 ” 图标。
• 选择 “ 设置 ” 选项卡。
• 确保显示分辨率低于或等于 UXGA (1600 x
1200)。
• 单击 “ 高级属性 ” 按钮。
如果问题仍然存在，请更换您使用的显示器，然后执行下列步
骤：
• 确保分辨率设置低于或等于 UXGA (1600 x
1200)。
• 单击 “ 监视器 ” 选项卡下面的 “ 更改 ” 按钮。
• 单击 “ 显示所有设备 ”。在 SP 框内选择 “ 标准监
视器类型 ”，在 “ 模式 ” 框内选择所需的分辨率模
式。
• 确保显示器的分辨率设置低于或等于 UXGA (1600
x 1200)。
• 按遥控器或控制面板上的 “RESYNC”。
• 若图像显示不正确：
• 执行上述第 2 项的步骤以调整计算机的分辨率。
• 按相应按钮以切换输出设置。例如：[Fn]+[F4],
Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway
[Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC
[Fn]+[F3], Toshiba [Fn]+[F5]
• 如果更改分辨率时遇到困难或者显示器画面停止不动，
请重新启动所有设备，包括投影机。
。
Page 45
34
简体中文
4
笔记本电脑的屏幕
上不显示演示文档
5
图像不稳定或者抖
动
6
图像上有竖直抖动
条
7
图像聚焦不准
8
当显示 “ 宽屏 ”
DVD 内容时，图像
被拉伸
• 如果使用的是基于 Microsoft
脑：一些笔记本电脑在使用第二个显示设备时会禁用其
自身的显示器。它们分别具有不同的重新激活方式。有
关的详细信息，请参阅计算机的手册。
• 如果使用的是基于 Apple
电脑：在 “ 系统首选项 ” 中，打开显示，将视频镜像设
成 “ 开 ”。
®
Windows® 的笔记本电
®
Mac® OS 操作系统的笔记本
• 调整 “ 相位 ” 对其进行校正。有关的详细信息，请参见
“ 图像 ” 部分。
• 在计算机上更改显示颜色深度设置。
• 使用 “ 频率 ” 进行调整。有关的详细信息，请参见 “ 图
像 ” 部分。
• 检查并且重新配置图形卡的显示模式，使其与本投影机
兼容。
• 确保已滑开镜头盖。
• 调节投影机镜头上的调焦环。
• 投影屏与投影机之间的距离要求为 1.2~12.0 米
（3.9~39.4 英尺）之间。有关的详细信息，请参见 “ 如
何通过调节距离和变焦倍数来获得首选的图像尺寸 ”。
当播放横向压缩或宽高比为 16:9 的 DVD 盘时，可能需要调整
下面的设置：
• 如果播放 4:3 影像比例的 DVD 盘，请在投影机 OSD 中
将影像比例改成 4:3。
• 如果图像仍被拉伸，则还需要调整宽高比。在 DVD 播
放机上将显示影像比例设成 16:9 （宽）宽高比。
9
10
11
图像太小或太大
图像有斜边
图像反转
• 调整投影机顶部的变焦杆。
• 增大或减小投影机与投影屏之间的距离。
• 按遥控器上的 “MENU”。进入 “ 图像 --> 长宽比 ” 并尝
试不同的设置，或者按遥控器上的 “Aspect Ratio” 直接
进行调整。
• 可能时，调整投影机的位置，使其对准屏幕中间位置。
• 按遥控器上的 “ 消除画面偏移 / ” 按钮，直至侧边
变垂直为止。
• 按遥控器上的 “MENU”。在 OSD 上转到 “ 图像 --> 自
动梯形校正 ” 并选择 “ 关 ” - 如果遥控器上的 “ 消除画
面偏移 ” 按钮不可用。
• 从 OSD 中选择 " 图像 --> 投影方式 "，然后调整投影方
向。
Page 46
35
OSD 消息
#
1
现象 消息提示
消息 风扇故障 - 系统风扇不工作。
投影机过热 - 投影机超过了建议的运行温度，必须先冷却，然后才
能使用。
更换灯泡 - 灯泡即将达到最长使用寿命。请准备尽快更换。
简体中文
Page 47
36
投影机问题
简体中文
#
1
投影机对所有控制均停止响应 如果可能，关闭投影机电源，拔掉电源线，等
2
灯泡不亮或者发出喀啦声 灯泡达到使用寿命时，将无法点亮，并且可能
现象 解决办法
待至少 30 秒后重新连接电源。
发出喀啦响声。如果出现这种情况，则只有更
换了灯泡模块之后投影机方可恢复工作。更换
灯泡时，请按照 “ 更换灯泡 ” 一节中的步骤进
行操作。
Page 48
37
LED 和警告定义列表
LED 消息
消息
待机
（插入电源线）
电源按钮打开
灯泡重试
正在关机
（散热状态）
正在关机
（散热完毕）
错误 （散热故障）
错误 （风扇锁定故障）
错误 （灯泡故障）
错误 （色盘故障） 快速闪烁
灯泡 LED 温度 LED 电源 LED
红色 红色 红色 蓝色
-- -- V --
-- -- -- V
-- -- --
-- --
-- -- V --
-- V -- V
--
V----V
快速闪烁
快速闪烁
-- -- V
-- V
简体中文
快速闪烁
--
Page 49
简体中文
38
清洁和更换防尘网
清洁防尘网
防尘网每次在使用 1000 小时后需要进行一次清洁工作。如果不定期清洁的话，防尘
网有可能会因过多的灰尘造成堵塞，从而影响正常的通风。通风不畅时，有可能会造
成投影机的过热和损坏。
P
O
W
E
R
R
E
S
L
Y
A
N
M
C
P
T
E
MP
M
E
N
U
SO
U
R
C
E
1
P
O
W
E
R
R
E
S
LA
Y
N
M
C
P
T
E
M
P
ME
N
U
S
O
U
RC
E
2
清洁防尘网时请按照以下步骤进行：
1 关闭投影机电源。待电源的 LED 指示灯停止闪烁后，拔掉电源线。
2 让投影机冷却至少 30 分钟。
3 取出防尘网。（图 # 1、图 # 2）
4 请使用专门为清洁计算机或其他办公设备而设计的小型真空吸尘器来清洁防尘
网。
5 如果防尘网上的灰尘很难清洁干净或者防尘网已经损坏，请联系当地经销商或
服务中心以取得新的防尘网。
Page 50
39
更换灯泡
使用螺丝刀拧下机盖上的螺丝，然后取出灯泡。
投影机将检测灯泡寿命。投影机显示一条警告消息 “ 灯泡在全功率运转下已接近使用
寿命。建议更换！ ” 看到此消息时，应尽快更换灯泡。在更换灯泡前，请确保投影机
已经冷却至少约 30 分钟。
警告：灯泡室高温！待其冷却之后再更换灯泡。
RE
M
E
S
NU
Y
NC
PO
WER
SOUR
C
L
A
MP
T
EMP
3
2
1
6
5
4
简体中文
7
Page 51
简体中文
40
更换灯泡
1 按电源按钮关闭投影机电源。
2 让投影机冷却至少 30 分钟。
3 拔掉电源线。
4 打开投影机右侧的螺丝盖。（图 #1）
5 卸下投影机右侧的螺丝盖。（图 #2）
6 按住并推动顶盖 （图 # 3），然后打开顶盖。（图 #4）
7 卸下用于固定灯泡模块的两个螺丝 （图 #5），抬起灯泡控制杆。（图 #6）
8 用力取出灯泡模块。（图 #7）
以相反的顺序执行上述步骤装上灯泡模块。
警告：为防止人员伤害危险，请勿使灯泡模块掉落或者触摸灯泡。如
果灯泡掉落，可能会破碎，并导致伤害。
Page 52
41
吊顶安装
如果希望以吊装方式安装投影机，请参考下列步骤：
1 在屋顶的坚固部位上钻四个孔，将装配底座固定到位。
13
mm
20
mm
49.9
mm
mm
8.4
注意： 本投影机不附带螺丝。请根据吊装类型选购合适的螺丝。
2 确保使用四个圆柱形螺丝来固定吊装杆。
短杆
吊顶装配底座
- 固定到屋顶上
简体中文
130 mm
螺丝类型 A
长度 50 mm / 直径 8 mm -
长杆
拉伸杆
长圆柱形螺母
内六角扳手
- 拧紧 / 拧松
拧紧螺丝
中间杆
Page 53
简体中文
42
3 将投影机固定到吊装架上时，使用的螺丝数量取决于投影机的尺寸大小。
螺丝类型 B
小垫圈
大垫圈
支撑投影机和进行调整
投影机支架
-
注意： 建议在吊装架和投影机之间留出合理的空间以确保正常散热。
必要时，使用两个垫圈以增强支撑。
4 将吊装架安装到吊装杆上。
螺丝类型 A
长度 50 mm /
直径 8 mm
-
垫片
- 用于散热
大圆柱形螺母
内六角扳手
- 拧紧 / 拧松
拧紧螺丝
Page 54
43
5 必要时，调整角度和位置。
拧紧螺丝
内六角扳手
内六角扳手
拧紧螺丝
注意：下表中列出了适合于每个型号的螺丝和垫圈的类型。螺丝包中
包含 3 mm 直径的螺丝。
型号 螺丝类型 B 垫圈类型
直径 (mm) 长度 (mm) 大小
X1170/D500/EV-S40/X1170A/
D500P/EV-S40T/X1270/D510/EVX40/X1270Hn/D510DT/EVX40HG
320VV
简体中文
55.00 mm 55.00 mm
螺丝规格 M3 x 20 mm
82.30 mm75.28 mm
Page 55
简体中文
44
规格
下面列出的规格如有变更，恕不另行通知。有关最终规格，请参阅 Acer 发布的市场
规格。
投影系统
分辨率 X1170/D500/EV-S40/X1170A/D500P/EV-S40T：固有：
计算机兼容性 IBM PC 及兼容机、Apple Macintosh、 iMac 以及 VESA 标
视频兼容性
长宽比 4:3 （固有）、 16:9
可显示颜色数量 10.7 亿色
投影镜头 F/2.41 - 2.55，f = 21.79 - 23.99 毫米，1.1 倍手动变焦镜头
投影屏幕尺寸 （对角线） 27 英寸 (70 cm) - 300 英寸 (762 cm)
投影距离 3.9 英尺 (1.2 m) - 39.0 英尺 (11.9 m)
投影比例 50 英寸， 2 米 (1.95-2.15:1)
水平扫描频率
垂直刷新扫描频率 50-85 Hz， 120Hz （仅适用于 3D 模式）
灯泡类型 190 W 用户可更换的灯泡
消除画面偏移 ± 40º 度
音频 内置输出功率为 2 瓦的扬声器 (X1270/D510/EV-X40/
重量 2.4 千克 （5.29 磅）
外形尺寸 （长 x 宽 x 高） 288 mm x 225 mm x 83.3 mm （11.3 英寸 x 8.9 英寸 x
遥控器 全功能遥控器
数码变焦 2 倍
电源 交流输入 100 ~ 240V， 50 ~ 60Hz
功耗 235 瓦 ±10%
运行温度
®
DLP
SVGA (800 x 600), 最大：UXGA (1600x1200)，
1080p(1920x1080)
X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG：固
有：VGA (1024 x 768)，
最大：UXGA (1600x1200)， 1080p(1920x1080)
准：SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+,
WSXGA+
NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/
K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p),
SDTV (480i, 576i)
30k - 100 kHz
X1270Hn/D510DT/EV-X40HG/X1170A/D500P/EV-S40T)
3.3 英寸）
5°C ~ 40°C
Page 56
45
标准产品包物品清单
• 交流电源线 x1
• VGA 线 x1
• 遥控器 x1
• 电池 x2 （用于遥控器）
• 用户指南 (CD-ROM) x 1
• 快速入门指南 x1
• 安全卡 x 1
I/O 接口
电源插口
USB （用于远程计算
机控制）
HDMI X X V
RJ45 LAN 输入
复合视频
S-Video V V V
VGA 输出
VGA IN 1 V V V
VGA IN 2 X V V
RS232 X V V
3.5 毫米音频输入插孔
3.5 毫米音频输出插孔
X1170/D500/EV-S40
VV V
VV V
XX V
VV V
XV V
XV V
XV V
X1170A/D500P/EV-S40T/
X1270/D510/EV-X40
X1270Hn/D510DT/
EV-X40HG
简体中文
* 设计和规格如有变更，恕不另行通知。
Page 57
46
兼容模式
简体中文
A. VGA 模拟
1VGA模拟 - PC 信号
模式 分辨率
VGA 640x480 60 31.47
640x480 72 37.86
640x480 75 37.50
640x480 85 43.27
640x480 119.51 61.60
SVGA 800x600 56 35.20
800x600 60 37.88
800x600 72 48.08
800x600 75 46.88
800x600 85 53.67
800x600 119.85 77.20
XGA 1024x768 60 48.36
1024x768 70 56.48
1024x768 75 60.02
1024x768 85 68.67
1024x768 119.804 98.80
SXGA 1152x864 70 63.80
1152x864 75 67.50
1152x864 85 77.10
1280X1024 60 63.98
1280X1024 72 77.90
1280X1024 75 79.98
1280X1024 85 91.15
QuadVGA 1280x960 60 60.00
1280x960 75 75.00
SXGA+ 1400x1050 60 65.32
UXGA 1600x1200 60 75.00
Power Mac G4 640x480 60 31.50
640x480 66.6(67) 35.00
800x600 60 37.88
1024x768 60 48.36
1152x870 75 68.68
1280x960 75 75.20
i Mac DV (G3) 1024x768 75 60.30
垂直频率 [Hz] 水平频率 [KHz]
Page 58
47
2VGA模拟 - 扩展宽时序
模式 分辨率
WXGA 1280x768 60 47.78
1280x768 75 60.29
1280x768 85 68.63
1280x720 60 44.80
1280x800 60 49.60
1440x900 60 55.90
1680x1050 60 65.30
1366x768 60 47.71
1920x1080-RB 60 66.60
1024x600 60 37.30
垂直频率 [Hz] 水平频率 [KHz]
3VGA模拟 - 分量视频信号
模式 分辨率
480i 720x480 59.94 (29.97) 15,70
480p 720x480 59.94 31.47
576i 720x576 50(25) 15,60
576p 720x576 50 31.25
720p 1280x720 60 45.00
720p 1280x720 50 37.50
1080i 1920x1080 60(30) 33.75
1080i 1920x1080 50(25) 28,10
1080p 1920x1080 60 67.50
1080p 1920x1080 50 56.25
1080p 1920x1080 24 27,00
1080p 1920x1080 23,97 26,97
垂直频率 [Hz] 水平频率 [KHz]
简体中文
B. HDMI 数字
1 HDMI-PC 信号
模式 分辨率
VGA 640x480 60 31.47
640x480 72 37.86
640x480 75 37.50
640x480 85 43.27
640x480 119.51 61.61
SVGA 800x600 56 35.20
800x600 60 37.88
垂直频率 [Hz] 水平频率 [KHz]
Page 59
简体中文
48
800x600 72 48.08
800x600 75 46.88
800x600 85 53.67
800x600 119.85 77.20
XGA 1024x768 60 48.36
1024x768 70 56.48
1024x768 75 60.02
1024x768 119.804 98.80
1152x864 75 67.50
1152x864 85 77.10
1280x1024 60 64.00
1280x1024 72 77.90
1280x1024 75 79.98
1280x1024 85 91.15
1280x960 75 75.00
PowerBook G4 640x480 60 31.50
640x480 66.6(67) 35.00
800x600 60 37.88
1024x768 60 48.36
1152x870 75 68.68
1280x960 75 75.20
i Mac DV (G3)
1024x768 75 60.30
2 HDM - 扩展宽时序
模式 分辨率
WXGA 1280x768 60 47.78
1280x768 75 60.29
1280x768 85 68.63
1280x720 60 44.80
1280x800 60 49.60
1440x900 60 55.90
1680x1050 60 65.30
1366x768 60 47.71
1920x1080-RB 60 66.60
1024x600 60 37.30
垂直频率 [Hz] 水平频率 [KHz]
Page 60
49
3 HDMI- 视频信号
模式 分辨率 垂直频率 [Hz] 水平频率 [KHz]
480i 720x480(1440x480) 59.94(29.97) 15,70
480p 720x480 59.94 31.47
576i 720x576(1440x576) 50(25) 15,60
576p 720x576 50 31.25
720p 1280x720 60 45.00
720p 1280x720 50 37.50
1080i 1920x1080 60(30) 33.75
1080i 1920x1080 50(25) 28,10
1080p 1920x1080 60 67.50
1080p 1920x1080 50 56.26
1080p 1920x1080 24 27.00
1080p 1920x1080 23.97 26.97
水平扫描频率 :
垂直扫描频率 :
最大像素速率：
30 ~ 100kHz
50 - 85 Hz，
120Hz （仅适用于 3D 模式）
165 MHz
简体中文
Page 61
50
管制和安全声明
简体中文
FCC 声明
本设备经检测，符合 FCC 规则第 15 部分中关于 B 级数字设备的限制规定。这些限制
旨在为居民区安装提供防止有害干扰的合理保护。本设备会产生、使用和辐射无线电
频率能量，如果不遵照说明进行安装和使用，可能会对无线电通信产生有害干扰。
但是，不保证特定的安装方式不会发生干扰。如果本设备确实对无线电或电视接收造
成有害干扰 （可以通过开启或关闭设备电源来确定），用户可以采取下面一项或多项
措施来消除干扰：
• 调节接收天线的方向或位置。
• 增大设备与接收器之间的距离。
• 将此设备和接收设备连接到不同电路的电源插座上。
• 向代理商或有经验的无线电 / 电视技术人员咨询以获得帮助。
注意：屏蔽线缆
为符合 FCC 的管制要求，与其它计算设备的所有连线必须使用屏蔽线缆。
注意：外设
只有通过认证且符合 B 级限制的外设 （输入 / 输出设备、终端、打印机等）可以连
接到本设备。若与未经认证的外设共同使用，可能会干扰无线电与电视的接收。
小心
如果未经制造商明确许可进行任何变更或修改，会导致用户失去由联邦通信委员会授
予的使用此设备的资格。
运行条件
本设备符合 FCC 规则第 15 部分的要求。本设备在运行时符合下面两个条件：(1) 本
设备不能造成有害干扰； (2) 本设备必须接受任何接收到的干扰，包括可能导致非预
期操作的干扰。
注意：加拿大用户
此 B 级数字设备符合加拿大 ICES-003 的要求。
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
Page 62
51
针对欧盟国家的符合性声明
在此，Acer 声明此投影机系列产品符合 1999/5/EC 指令的基本要求和其它相关规定。
符合俄罗斯管制认证
无线电设备管制声明
注意：下面的管制信息仅针对配备无线 LAN 和 / 或 Bluetooth 的型
号。
一般信息
在经过认证可以使用本产品无线功能的国家或地区，本产品符合其无线电频率和安全
标准。根据具体配置，本产品可能包含或不包含无线电装置 （如无线 LAN 和 / 或
Bluetooth 模块）。
加拿大 - 低功率免许可无线
电通信设备 (RSS-210)
a 通用信息
本设备在运行时符合下面两个条件：
1. 本设备不会产生有害干扰。
2. 本设备必须承受任何干扰，包括可能导致本设备异常操作的干扰。
b 在 2.4 GHz 频段运行
为防止对获得许可的服务造成无线电干扰，本设备应在室内使用，在室外
使用时应获得许可。
简体中文
简体中文
适用的国家 （地区）清单
本设备必须严格按照所在地国家 （地区）的管制和限制进行使用。有关的详细信息，请与所在地
国家 （地区）的当地办事处联系。 http://ec.europa.eu/enterprise/rtte/implem.htm
家 / 地区名单。
了解最新国
Page 63
Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi,
New Taipei City 221, Taiwan
Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan
Contact Person: Mr. RU Jan, e-mail:ru_jan@acer.com.tw
And,
Acer Italy s.r.l
Via Lepetit, 40, 20020 Lainate (MI) Italy
Tel: +39-02-939-921, Fax: +39-02 9399-2913, www.acer.it
Hereby declare that:
Product: Projector
Trade Name: Acer
Model Number: DSV1119/DSV1120/DNX1121/DNX1122
Machine Type: X1170/D500/EV-S40/X1170A/D500P/EV-S40T/
Is compliant with the essential requirements and other relevant provisions of the following EC
directives, and that all the necessary steps have been taken and are in force to assure that
production units of the same product will continue comply with the requirements.
EMC Directive 2004/108/EC as attested by conformity with the following
harmonized standards:
-. EN55022, AS/NZS CISPR22, Class B
-. EN55024
-. EN61000-3-2 Class A
-. EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following
harmonized standard:
-. EN60950-1
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous
Substances in Electrical and Electronic Equipment
-. The maximum concentration values of the restricted substances by weight in homogenous
material are:
X1270/D510/EV-X40/X1270Hn/D510DT/EV-X40HG
Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1%
Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1%
Hexavalent Chromium 0.1% Cadmium 0.01%
!
Directive 2009/125/EC with regard to establishing a framework for the setting
of ecodesign requirements for energy-related product.
Page 64
The standards listed below are applied to the product if built with WLAN
module or wireless keyboard and mouse.
R&TTE Directive 1999/5/EC as attested by conformity with the following
harmonized standard:
z Article 3.1(a) Health and Safety
-. EN60950-1
-. EN62311
z Article 3.1(b) EMC
-. EN301 489-1
-. EN301 489-17
z Article 3.2 Spectrum Usages
-. EN300 328
-. EN301 893 (Applicable to 5GHz high performance RLAN).
Year to begin affixing CE marking 2012.
_______________________________ Apr. 30, 2012 -
RU Jan/Sr. Manager Date
Regulation Center, Acer Inc.
Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi,
New Taipei City 221, Taiwan
Page 65
Acer America Corporation
333 West San Carlos St., San Jose
CA 95110, U. S. A.
Tel : 254-298-4000
Fax : 254-298-4147
www.acer.com
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.
The following local Manufacturer / Importer is responsible for this declaration:
Product:
Model Number:
Machine Type:
Name of Responsible Party: Acer America Corporation
Address of Responsible Party: 333 West San Carlos St.
Contact Person: Acer Representative
Phone No.: 254-298-4000
Fax No.: 254-298-4147
DLP Projector
DSV1119/DSV1120/DNX1121/DNX1122
X1170/D500/EV-S40/X1170A/D500P/EV-S40T/
X1270/D510/EV-X40/X1270Hn/D510DT/
EV-X40HG
San Jose, CA 95110
U. S. A.
Loading...
