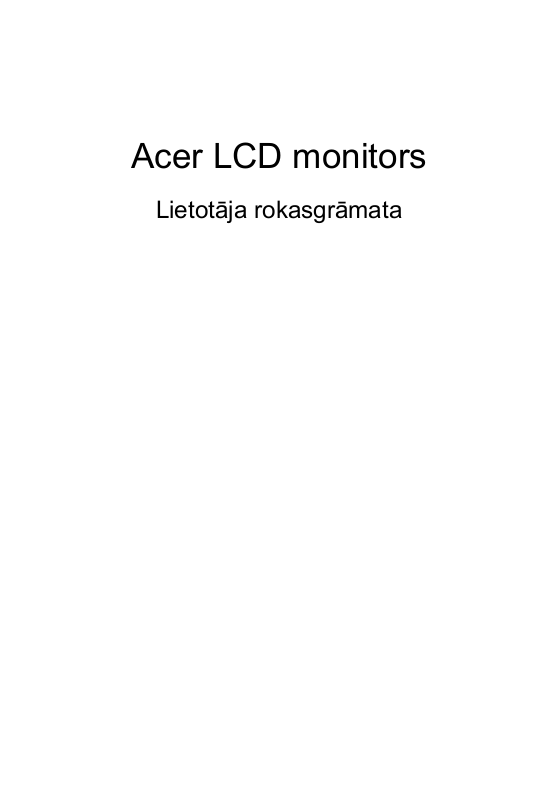

Acer B236HL User Manual [lv]

Acer LCD monitors

Lietotāja rokasgrāmata

Copyright © 2012. Acer Incorporated.
All Rights Reserved.

Acer LCD Monitor User's Guide
Original Issue: 03/20

Changes may be made periodically to the information in this publication without obligation
to notify any person of such revisions or changes. Such changes will be incorporated in new
editions of this manual or supplementary documents and publications. This company makes
no representations or warranties, either expressed or implied, with respect to the contents
hereof and specifically disclaims the implied warranties of merchantability or fitness for a
particular purpose.

Record the model number, serial number, purchase date and place of purchase information in
the space provided below. The serial number and model number are recorded on the label
affixed to your computer. All correspondence concerning your unit should include the serial
number, model number and purchase information.

No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in
any form or by any means, electronically, mechanically, by photocopy, recording or otherwise,
without the prior written permission of Acer Incorporated.

13

Acer LCD Monitor User's Guide

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

Acer and the Acer logo are registered trademarks of Acer Incorporated. Other companies'
product names or trademarks are used herein for identification purposes only and belong to
their respective companies.

Speciālas piezīmes par LCD
monitoriem

Zemāk minētie simptomi ir normāla parādība LCD monitoram un nenorāda uz
problēmu.

• Sakarā ar fluorescentā apgaismojuma dabu, uzsākot darbu, ekrāns var mirgot.

Izslēdziet barošanas slēdzi un ieslēdziet atkal, lai mirgošana izzustu.

• Atkarībā no darbvirsmas veida, ekrānam var konstatēt nelielu spilgtuma

nevienmērību.

• LCD ekrānam ir vismaz 99,99 % darbīgu pikseļu. Tajā var būt 0,01 % vai

mazāk defektu, piemēram, nedarbīgs pikselis vai visu laiku spīdošs pikselis.

• Sakarā ar LCD ekrāna dabu, pēc attēla pārslēgšanas ekrānā var novērot

iepriekšējo attēlu, ja tas ir bijis uz ekrāna stundām ilgi. Šādā gadījumā ekrāns
lēnām atjaunojas, ja maina attēlu vai stundām ilgi ieslēdz un izslēdz monitoru.

Informācija Jūsu drošībai un ērtībai

Norādījumi par darba drošību

Rūpīgi izlasiet šos norādījumus. Saglabājiet šo dokumentu izmantošanai nākotnē.
Ievērojiet visus brīdinājumus un norādījumus produkta marķējumā.

iii

Monitora tīrīšana

Tīrot monitoru, lūdzu, rūpīgi ievērojiet šīs vadlīnijas:

• Pirms tīrīšanas vienmēr izslēdziet monitoru.

• Ekrāna un korpusa tīrīšanai no sāniem un priekšas izmantojiet mīkstu lupatiņu.

Ierīces pieslēgšana/atslēgšana

Ievērojiet šādas vadlīnijas, kad pieslēdzat vai atslēdzat barošanu LCD monitoram:

• Pirms barošanas auklas pieslēgšanas maiņstrāvas ligzdai, pārliecinieties, vai

monitors ir piestiprināts pamatnei.

• Pirms jebkura kabeļa pievienošanas vai tīkla auklas atvienošanas

pārliecinieties, vai ir izslēgts LCD monitors un dators.

• Ja sistēmai ir vairāki barošanas avoti, atslēdziet barošanu no sistēmas,

atvienojot visas barošanas auklas no barošanas avotiem.

iv

Pieejamība

Pārliecinieties, vai ligzda, kurai Jūs pieslēdzat barošanas auklu, ir viegli pieejama un
atrodas cik vien iespējams tuvu ierīces operatoram. Kad Jums ir jāatslēdz barošana
no iekārtas, pārliecinieties, vai barošanas auklas spraudnis ir izvilkts no tīkla ligzdas.

Droša klausīšanās

Lai aizsargātu dzirdi, ievērojiet šos norādījumus.

• Pakāpeniski palieliniet skaļumu, līdz Jūs varat dzirdēt skaņu skaidri, ērti un bez

kropļojumiem.

• Pēc skaļuma iestatīšanas, nepalieliniet to, kad Jūsu dzirde būs pielāgojusies.

• Ierobežojiet skaļas mūzikas klausīšanās ilgumu.

• Izvairieties no skaļuma palielināšanas, lai nomāktu apkārtējo troksni.

• Ja nedzirdat, ko saka apkārtējie, samaziniet skaļumu.

Brīdinājumi

• Nelietojiet šo produktu ūdens tuvumā.

• Šo produktu nedrīkst novietot uz nestabiliem ratiņiem, statīviem vai galdiem. Ja

produkts nokrīt zemē, tas var gūt nopietnus bojājumus.

• Spraugas un atveres ir paredzētas ventilācijai, lai produkts noturīgi darbotos un

tiktu pasargāts no pārkaršanas. Šīs atveres nedrīkst aizsprostot vai aizsegt.
Šīs atveres nekad nedrīkst aizsegt, noliekot produktu uz gultas, dīvāna, tepiķa
vai citām līdzīgām virsmām. Šo produktu nedrīkst novietot uz radiatora vai siltā
gaisa pieplūdes režģa vai tā tuvumā, kā arī noslēgtā mēbelē, ja tai nav
nodrošināta pienācīga vēdināšana.

• Nekad nebāziet jebkāda veida priekšmetus korpusa spraugās, jo tie var

pieskarties punktiem ar augstu spriegumu vai izsaukt īsslēgumu, izraisot
ugunsgrēku vai elektriskās strāvas triecienu. Nekad nelejiet uz produkta vai
tajā iekšā jebkādu šķidrumu.

• Lai izvairītos no iekšējo komponentu bojājumiem un novērstu bateriju sūci,

nelieciet produktu uz vibrējošas virsmas.

• Nekad nelietojiet to sportam vai vingrošanai paredzētā vietā vai vibrāciju

tuvumā, kas, iespējams, izraisīs negaidītu īsslēgumu vai sabojās iekšējās
ierīces.

Elektriskās strāvas izmantošana

• Šo produktu drīkst pieslēgt tikai tādiem barošanas avotiem, kādi ir norādīti uz

marķējuma plāksnītes. Ja neesat pārliecināti par Jums pieejamā elektrotīkla
parametriem, pajautājiet izplatītājam vai vietējai kompānijai, kas piegādā
enerģiju.

• Nepieļaujiet jebkādu priekšmetu atrašanos uz barošanas auklas. Nenovietojiet

šo produktu tur, kur cilvēki var uzkāpt uz auklas.

• Ja šo produktu lieto ar pagarinātāju, pārliecinieties, vai pagarinātājam pieslēgto

ierīču kopējais strāvas patēriņš nepārsniedz pagarinātājam uzrādīto nominālo

strāvu. Bez tam pārbaudiet, vai visu tīkla ligzdai pieslēgto ierīču patēriņš
nepārsniedz drošinātāja pieļaujamo strāvu.

• Nepārslogojiet barošanas līniju, kontaktjoslu vai ligzdu, pieslēdzot pārāk lielu

ierīču skaitu. Kopējā sistēmas slodze nedrīkst pārsniegt 80 % no nozarlīnijas
nominālā lieluma. Ja izmanto kontaktjoslas, slodze nedrīkst pārsniegt 80 % no
kontaktjoslas ieejas rādītāja.

• Šī produkta maiņstrāvas adapteris ir aprīkots ar trīsvadu iezemētu spraudni.

Šis spraudnis ir piemērots tikai ligzdai ar zemējumu. Pirms maiņstrāvas
adaptera pieslēgšanas pārliecinieties, vai maiņstrāvas tīkla ligzda ir atbilstoši
iezemēta. Nepieslēdziet šo spraudni neiezemētai ligzdai. Uzziniet sīkākas
ziņas no Jūsu elektriķa.

Brīdinājums! Iezemējuma kontakts ir drošības elements. Lietojot
ligzdu bez pareiza iezemējuma, iespējams gūt strāvas triecienu
un/vai traumu.

Piezīme: Iezemējuma kontakts nodrošina arī labu aizsardzību pret

negaidītu troksni, ko rada citas tuvumā esošas elektroierīces, kas var
traucēt šī produkta darbību.

• Lietojiet šo produktu tikai ar piegādāto barošanas auklas komplektu. Ja Jums ir

jānomaina barošanas auklas komplekts, pārliecinieties, vai jaunais barošanas
auklas komplekts apmierina šādas prasības: atvienojams, UL sarakstā
iekļauts/ar CSA sertifikātu, tips SPT-2, nominālā strāva minimums 7A pie 125V,
VDE vai ekvivalenta atļauja, maksimālais garums 4,5 (15 pēdas) metri.

v

Produkta serviss

Nemēģiniet paši veikt šī produkta servisu, jo, atverot vai noņemot vākus, varat
nonākt saskarē ar bīstama sprieguma punktiem vai citiem riskiem. Visus servisa
darbus uzticiet kvalificētiem speciālistiem.

Atvienojiet šo produktu no barošanas ligzdas un nododiet kvalificētam servisam
šādos gadījumos:

• barošanas aukla vai spraudnis ir bojāti, sagriezti vai nodiluši

• produktā ir ieliets šķidrums

• produkts bijis pakļauts lietus vai ūdens iedarbībai

• produkts ir nomests zemē vai tā korpuss ir bojāts

• produkta darbība ir manāmi mainījusies, kas norāda uz servisa nepieciešamību

• produkts nedarbojas normāli, lai gan tiek ievēroti lietošanas norādījumi.

vi

Piezīme: Regulējiet tikai tos vadības elementus, kam doti lietošanas
norādījumi, jo nepareiza citu vadības elementu regulēšana var radīt
bojājumu, un bieži vien prasa kvalificēta tehniķa ilgstošu darbu, lai
atjaunotu produkta normālu stāvokli.

Potenciāli sprādzienbīstama vide

Izslēdziet Jūsu ierīci, kad esat vietā ar potenciāli sprādzienbīstamu vidi, ievērojiet
visas zīmes un norādījumus. Potenciāli sprādzienbīstama vide ietver tādas vietas,
kurā Jums parasti iesaka izslēgt automobiļa dzinēju. Šādā vidē dzirksteles var
izraisīt sprādzienu, kas izsauc ķermeņa ievainojumus vai pat nāvi. Izslēdziet ierīci
pie degvielas sūkņiem degvielas uzpildes stacijās. Ievērojiet radio ierīču lietošanas
ierobežojumus degvielas noliktavās, glabāšanas un sadales vietās, ķīmiskajās
rūpnīcās vai vietās, kur notiek spridzināšanas darbi. Vietas ar potenciāli
sprādzienbī
uz kuģiem, ķimikāliju pārkraušanas vai glabāšanas vietas, transportlīdzekļu, kas
darbojas ar sašķidrinātu naftas gāzi (piemēram, propānu vai butānu, un vietas, kur
gaisā atrodas ķimikālijas vai sīkas daļiņas, piemēram, graudus, putekļus vai metāla
pulverus.

stamu vidi bieži, bet ne vienmēr ir marķētas. Tās ietver zemklāja telpas

Papildu drošības informācija

Jūs ierīcē un tās papildinājumos var būt sīkas daļas. Glabājiet tās vietā, kur nevar
piekļūt mazi bērni.

vii

Paziņojums par LCD pikseļiem

LCD bloks tiek izgatavots ar augstas precīzijas ražošanas tehnoloģiju. Neskatoties
uz to, daži pikseļi var laiku pa laikam nenostrādāt vai parādīties kā melni vai sarkani
punkti. Tas neietekmē ierakstīto attēlu un nav uzskatāms par darbības kļūdu.

Šis produkts ir piegādāts ar enerģijas patēriņa pārvaldības iespēju:

• Aktivējiet displeja Miega režīmu pēc lietotāja bezdarbības 15 minūtēm.

• Aktivējiet datora Miega režīmu pēc lietotāja bezdarbības 30 minūtēm.

• Pamodiniet datoru no Miega režīma, nospiežot barošanas pogu.

Padomi un informācija ērtai lietošanai

Pēc ilgstošas datora lietošanas var būt sūdzības par acu nogurumu un
galvassāpēm. Strādājot ilgas stundas datora priekšā ir risks gūt fiziskas traumas.
Ilgs darba laiks, slikta stāja, slikti darba ieradumi, stress, nepiemēroti darba apstākļi,
personīgā veselība un citi faktori var ievērojami palielināt fiziskas traumas risku.

Nepareizs darbs pie datora var radīt karpālā tuneļa sindromu, tendonītu,
tendosinovītu vai citus muskuļu un skeleta traucējumus. Rokās, plaukstās,
apakšdelmos, plecos, kaklā vai mugurā var parādīties šādi simptomi:

• nejutība, dedzinoša vai tirpuma sajūta,

• ilgstošas sāpes, sāpīgums vai jutība,

• sāpes, satūkums vai pulsējošs

• stīvums vai stingums,

• salšana vai vājums.

Brīdinājuma paziņojums

Atsevišķas elektroniskās ierīces, piemēram, cietie diski, USB ierīces, planšetdatori,
klēpjdatori, mobilie tālruņi, pulksteņi, austiņas, skaļruņi, kredītkartes, magnētiskās ID
kartes u. tml., ir jutīgas pret magnētiskajiem laukiem un var tikt neatgriezeniski bojātas
vai īslaicīgi atspējotas, ja tiek pakļautas pārāk spēcīgam magnētiskajam laukam.
Elektroniskās ierīces nedrīkst atrasties tieši monitora pamatnes magnētiskajā
zonā vai tās tuvumā

magnētiskajam laukam

Magnet

viii

Ja Jums ir šie simptomi vai kāds cits diskomforts, kas regulāri atgriežas vai ir
noturīgs, un/vai ar datora lietošanu saistītas sāpes, nekavējoties vērsieties pie ārsta
un paziņojiet Jūsu uzņēmuma veselības un darba drošības nodaļai.

Turpmākajā nodaļā ir padomi ērtākam darbam ar datoru.

Jūsu komforta zonas atrašana

Atrodiet savu komforta zonu, regulējot monitora apskates leņķi, izmantojot paliktni
zem kājām vai palielinot krēsla augstumu maksimāla komforta panākšanai.
Ievērojiet šādus padomus:

• izvairieties ilgu laiku saglabāt vienu stāvokli

• nesēdiet salīcis uz priekšu vai atgāzies atpakaļ

• regulāri piecelieties un pastaigājiet, lai noņemtu spriedzi kāju muskuļiem

Rūpes par redzi

Ilgstoša skatīšanās, nepareizu briļļu vai kontaktlēcu lietošana, atspīdums, pārāk
spilgts apgaismojums, slikts ekrāna fokusējums, ļoti sīki burti un mazkontrastaini
displeji var radīt spriedzi Jūsu acīm. Turpmākajās nodaļās ir padomi acu noguruma
mazināšanai.

Acis

• Bieži atpūtiniet acis.

• Atpūtiniet acis regulāri, skatoties garām monitoram uz kādu tālu punktu.

• Bieži mirkšķiniet acis, lai tās neizžūtu.

Displejs

• Uzturiet displeju tīru.

• Turiet galvu augstāk par displeja augšējo malu, lai Jūs skatītos uz leju, kad

redzat displeja centru.

• Ieregulējiet displeja spožumu un/vai kontrastu komfortablā līmenī labai teksta

lasīšanai un skaidrām grafikām.

• Novērsiet spīdumu un atstarojumus:

• novietojiet displeju ar sāniem pret logu vai citu gaismas avotu

• samaziniet telpas apgaismojumu ar aizkariem, žalūzijām vai aizvirtņiem

• lietojiet apgaismojumu darba vietā

• mainiet displeja apskates leņķi

• lietojiet pretapžilbuma filtru

• lietojiet displeja jumtiņu, piemēram, kartona gabalu virs displeja augšējās

malas

• Izvairieties lietot displeju neērtā apskates leņķī.

• Izvairieties skatīties uz spilgtiem gaismas avotiem, piemēram, vaļējiem logiem,

ilgāku laiku.

Labu darba iemaņu izkopšana

Izveidojiet šādas darba iemaņas, lai padarītu datora lietošanu mazāk saspringtu un
produktīvāku:

• Bieži un regulāri izdariet īsus pārtraukumus darbā.

• Veiciet dažus izstaipīšanās vingrojumus.

• Pēc iespējas biežāk elpojiet svaigu gaisu.

• Regulāri vingrojiet un uzturiet veselu ķermeni.

ix

Acer Incorporated

New Taipei City 221, Taiwan

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

Declaration of Conformity

We,

Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan
Contact Person: Mr. RU Jan, e-mail:[e-mail]

And,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy
Tel: [phone] ,Fax: [phone]
www.acer.it

Declare under our own responsibility that the product:

Product: LCD Monitor
Trade Name: Acer
Model Number: B236HL

SKU Number: B236HL xxxxxx;

To which this declaration refers conforms to the relevant standard or other standardizing documents:

(“x” = 0~9, a ~ z, A ~ Z, or blank)

 EN 55022:2006/A1:2007 Class B; EN 55024:2010
 N 61000-3-2:2006+A1:2009+A2:2009, Class D
 EN61000-3-3:2008
 EN 60950-1:2006/A11:2009/A1:2010 +A12:2011
 EN50581:2012

We hereby declare above product is in compliance with the essential requirements and other relevant
provisions of EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, and RoHS Directive
2011/65/EU and Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign
requirements for energy-related product.

Year to begin affixing CE marking 2012.

_______________________________

RU Jan / Sr. Manager Date
Regulation, Acer Inc.

Mar. 20, 2013

Acer America Corporation

333 West San Carlos St., Suite 1500

Tel : [phone]
Fax : [phone]

www.acer.com

San Jose, CA 95110, U. S. A.

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product: LCD Monitor
Model Number:
SKU Number: B26HL xxxxxx ;

(“x” = 0~9, a ~ z, A ~ Z or Blank)

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

San Jose, CA 95110

U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

B26HL

Suite 1500

Speciâlas piezîmes par LCD monitoriem iii
Informâcija Jûsu droðîbai un çrtîbai iii

Norâdîjumi par darba droðîbu iii

Monitora tîrîðana iii
Ierîces pieslçgðana/atslçgðana iii
Pieejamîba iv
Droða klausîðanâs iv
Brîdinâjumi iv
Elektriskâs strâvas izmantoðana iv

Produkta serviss v
Papildu droðîbas informâcija vi
Paziòojums par LCD pikseïiem vii
Padomi un informâcija çrtai lietoðanai vii
Federal Communications Commission
Declaration of Conformity xi

Izpakoðana

Pamatnes pievienoðana/noòemðana
Ekrâna stâvokïa pielâgoðana
Pievienojiet baroðanas auklu
Enerìijas taupîðana
Display Data Channel (DDC)
(Displeja datu kanâls)
Connector pin assignment

Noregulçtie displeja darba reþîmi
Instalçðana

Lietotâja vadîbas elementi

Kâ regulçt iestatîjumu

Acer eKrâsu pârvaldîba
Lietotâjs

Kïûmju novçrðana

VGA reþîms
DVI/DP reþîms

1

1
2

3
5
5

5
6
8

9
10
11

12
13
15
15
16

Latviski

Izpakošana

Kad atveriet kasti, lūdzu, pārbaudiet, vai tajā ir turpmāk norādītie priekšmeti.
Saglabājiet iepakojuma materiālus, kas noderēs, ja Jums kādreiz vajadzētu pārsūtīt
vai pārvadāt šo monitoru.

1

LCD monitors Norādījumi ātrai palaišanai

D-sub kabelis

(Opcija)

DVI kabelis

(Opcija)

Audio kabelis (Opcija)

USB kabelis

(Opcija)

DP kabelis(Opcija)

Maiņstrāvas barošanas

vads

2

Latviski

PAMATNES PIEVIENOŠANA/NOŅEMŠANA

Uzstādīšana: Salāgojiet pamatni ar statni un piespiediet pamatni monitora augšdaļas
virzienā, pēc tam pagrieziet pamatni pulksteņa rā d ītāja kustības virzienā. Pievelciet
skrūvi, griežot pulksteņa rādītāja kustības virzienā.

Noņemšana: Pamatnes noņemšanai veiciet šos soļus

pretējā kārtībā.

EKRĀNA STĀOKĻA PIELĀGOŠANA

Latviski

Lai optimizētu labāko skatīšanās stāvokli, Jūs varat pielāgot monitora augstumu/
sasvērumu/pagriezienu/virzienu.

· Augstuma pielāgošana

Pēc monitora piespiešanas no augšas, pabīdiet slādzi pa labi, tad Jūs varat pielāgot
monitora augstumu.

1

2

mm

150

3

· Sasvērums

Zemāk redzamajā attēlā parādīts sasvēruma diapazons.

Tikai visaugstākajā punktā atvēruma leņķi var atgāzt par 35 grādiem.

o

o

5

35

4

Latviski

· Pagrieziens

Jūs varat pagriezt monitoru uz iebūvētās pamatnes, lai panāktu visērtākās skatīšanās
leņķi.

60

o

60

· Monitora virziena maiņa

Pirms pagriezt displeju, pavelciet to uz augšu un ielieciet atpakaļ līdz galam.

Grieziet pulksteņa rādītāja kustības virzienā, līdz monitors apstājas, pagriezts 90o leņķī.

150

90

o

Latviski

Pievienojiet barošanas auklu

• Vispirms pārliecinieties, vai šis barošanas vads ir paredzēts Jūsu dzīvesvietai.

• Šim monitoram ir ārējais universālais barošanas bloks, kas dod iespēju strādāt

kā 100/120 V, tā arī 220/240 V maiņstrāvas tīklā. Lietotājam nekas nav
jāpārslēdz.

• Pievienojiet vienu barošanas auklas galu barošanas bloka maiņstrāvas ievada

ligzdai un otru galu maiņstrāvas ligzdai pie sienas.

• Ierīcēm, kas izmanto 120 V maiņstrāvu:

Lietojiet UL-auklu ar SVT vadu un spraudni, kas paredzēts 10 A/125 V.

• Ierīcēm, kas izmanto 220/240 V maiņstrāvu:

Lietojiet H05VV-F auklu ar spraudni, kas paredzēts 10 A/250 V. Auklai ir
jāatbilst tās valsts atbilstošām drošības prasībām, kurā tiek uzstādīta šī iekārta.

Enerģijas taupīšana

Monitoru pārslēdz uz "enerģijas taupīšanas" režīmu ar vadības signālu no displeja
kontrollera, par ko norāda dzeltenais LED.

Režīms LED krāsa

Ieslēgts Zila

Enerģijas taupīšana Dzeltena

5

Enerģijas taupīšanas režīms tiek saglabāts, līdz tiek saņemts signāls par tastatūras
vai peles darbību. Atjaunošana "ieslēgtā" stāvoklī no "enerģijas taupīšanas" režīma
notiek aptuveni 3 sekunžu laikā.

Display Data Channel (DDC) (Displeja datu kanāls)

Lai atvieglotu uzstādīšanu, monitors ir izmantojams plug-and-play standartā, ja vien
Jūsu sistēma atbalsta DDC protokolu. DDC ir komunikācijas protokols, ar kuru
monitors automātiski paziņo saimnieka sistēmai par savām iespējām, piemēram,
atbalstīto izšķirtspēju un atbilstošo darba režīmu. is monitors atbalsta DDC2B 
standartu.

6

Latviski

Connector pin assignment

15

6

11

15-pin color display signal cable

PIN No. Description PIN No. Description

1 Red 9 +5 V
2 Green 10 Logic ground
3 Blue 11 Monitor ground
4 Monitor ground 12 DDC-serial data
5 DDC-return 13 H-sync
6 R-ground 14 V-sync
7 G-ground 15 DDC-serial clock
8 B-ground

10

15

Latviski

24-pin color display signal cable*

PIN No. Description PIN No. Description

1 TMDS data 2- 13 NC
2 TMDS data 2+ 14 +5 V power
3 TMDS data 2/4 shield 15 GND (return for +5 V hsync.vsync)
4 NC 16 Hot-plug detection
5NC 17TMDS data 0­6DDC clock 18TMDS data 0+
7 DDC data 19 TMDS data 0/5 shield
8NC 20NC

9 TMDS data 1- 21 NC
10 TMDS data 1+ 22 TMDS clock shield
11 TMDS data 1/3 shield 23 TMDS clock+
12 NC 24 DDC TMDS clock-

7

20-pin color display signal cable*

PIN No. Description PIN No. Description

1
2
3
4
5
6
7
8
9

10

Lane0(p)
GND
Lane0(n)
Lane1(p)
GND
Lane1(n)
Lane2(p)

GND

Lane3(n)
Lane3(p)

11
12
13
14
15
16
17
18
19
20

GND
Lane3(n)

Config1
Config2

AUX_CH (n)
GND

AUX_CH (p)
Hot Plug Detect
DP Power_Return
DP Power

* only for certain models

8

Latviski

Noregulētie displeja darba režīmi

Režīms

Izšķirtspēja

1 VGA 640×480 60 Hz
2 MAC 640×480 66.66 Hz
3 VESA 720×400 70 Hz
4 SVGA 800×600 56 Hz
5 SVGA 800×600 60 Hz
6 XGA 1024×768 60 Hz
7 XGA 1024×768 70 Hz
8 VESA 1152×864 75 Hz

9 SXGA 1280×1024 60 Hz
10 VESA 1280×720 60 Hz
11 WXGA 1280×800 60 Hz
12 WXGA+ 1440×900 60 Hz
13 WXGA+ 1680×1050 60 Hz
14 UXGA 1920×1080 60 Hz



Latviski

Instalēšana

Lai instalētu monitoru saimnieka sistēmā, lūdzu, rīkojieties šādi:

Soļi

1 Pievienojiet video kabeli

aPārbaudiet, vai monitors un dators ir izslēgts.
b Pievienojiet VGA video kabeli datoram.
c Pievienojiet digitālā signāla kabeli (tikai modeļiem ar divējādu ievadu).

(1) Pārbaudiet, vai monitors un dators ir izslēgts.
(2) Vienu 24 kontaktu DVI kabeļa galu pievienojiet monitoram no

aizmugures un otro tā galu pievienojiet datora portam.

d Pievienojiet digit DP).

(1) Pārbaudiet, vai monitors un dators ir izslēgts.

2)

( Vienu 20 kontaktu DP kabeļa galu pievienojiet monitoram no

aizmugures un otro tā galu pievienojiet datora portam.

2 Pievienojiet barošanas auklu

Pievienojiet barošanas auklu monitoram, pēc tam pie pareizi iezemētas
maiņstrāvas ligzdas uz sienas.

Pievienojiet USB kabeli (opcija)

3

Savienojiet USB 3.0 kabeli ar ātrās uzlādes portu.
Savienojiet USB 3.0 kabeli ar portu.

4 Opcija: Savienojiet audio ieejas spraudni (AUDIO IN) uz LCD

monitora ar līnijas izejas portu uz datora, izmantojot audio kabeli.

Ieslēdziet monitoru un datoru

5

Vispirms ieslēdziet monitoru, tad datoru. 'Šāda secība ir ļoti svarīga.
Ja monitors nedarbojas pareizi, lūdzu, iepazīstieties kļūmju novēršanas nodaļā

6

ar problēmas noteikšanu.

ālā signāla kabeli (tikai modeļiem ar

9

USB3.0 port

-supporting fast charge

USB3.0 port

USB

USB

LIETOTĀJA KONTROLES

Strāvas padeves poga/Strāvas padeves indikators:
Strāvas ieslēgšanai (ON) un izslēgšanai (OFF).
Iedegas, kad ierīce ir ieslēgta.

u izvēlnes lietošana

Saīšņ

Lai atvērtu saīšņu izvēlni, nospiediet funkcijas pogu. Saīšņu izvēlne ļauj ātri atlasīt
visbiežāk lietotos iestatījumus.

Ieeja :

SD izvēlnes pasīvajā režīmā nospiediet šo pogu, lai iestatītu kontroles režīmu.

O

AUTO Automātiskās pielāgošanas:
Nospiediet šo pogu, lai aktivētu automātiskās pielāgošanas funkciju. Automātiskā
pielāgojuma funkciju lieto, lai iestatītu horizontālo stāvokli , vertikālo stāvokli ,
sinhronizatoru un fokusu .

MENU O

Nospiediet šo pogu, lai aktivētu izvēlni uz ekrāna.

INP

SD funkcijas:

UT Input (pilnvarošanas) taustiņš:

Izmantojiet taustiņu “Input” (Ievade), lai izv l tos vienu no trim daž diem
videosignāla avotiem, kurus var pievienot monitoram.
(a) VGA ievade (b) DVI-D ievade (c) DP ievade
Mainot ievades, augšējā labajā ekrāna malā parādīsies šādi ziņojumi par pašreiz
izvēlēto ievades avotu. Attēls var parādīties 1 – 2 sekunžu laikā.
VGA vai DVI-D vai DP
Ja izvēlaties VGA vai DVI-D ievadi, bet nav pievienots ne
VGA, ne arī DVI-D kabelis, uznirs dialoglodziņš, kas parādīts zemāk:
“No Cable Connect” (Nav pievienots kabelis) vai
“No Signal” (Nav signāla)

LV-13

Acer eColor Management izvēlņu lodziņš

Darba instrukcijas

Acer eColor Management

1. solis: Nospiediet “ pogu”, lai atvērtu Acer eColor Management izvēlņu lodziņu
un piekļūtu scenāriju režīmiem

2. solis: Nospiediet “ “ vai “ ”, lai izvēlētos vajadzīgo režīmu

3. solis: Nospiediet “Auto pogu” lai apstiprinātu izvēlēto režīmu un
no Acer eColor Management.

izejiet

Galvenās

izvēles

ikona

Apakš-

izvēlnes

ikona

N/A

N/A

N/A

N/A

N/A

Apakšizvēlnes

informācija

Lietotāja

EKO režīms

Standarta

Grafikas

Filmu

Apraksts

Lietotāja izvēle. Iestatījumus var precīzi noregulēt
atbilstoši vajadzībām

noregulē
tu

iestatījumus, lai samazinā

enerģijas patēriņu.

Noklusētie iestatījumi. Atbilst displeja dabiskajām
iespējām

Spilgtina krāsas un izceļ sīkas detaļas. Attēli un
fotogrāfijas redzamas dzīvās krāsās ar asām detaļām

Parāda attēlu ar visskaidrākām detaļām. Nodrošina
lielisku skatīšanos pat pie nepiemērota apgaismojuma

LV-14

OSD iestatījumu regulēšana

--------------------------------------------------------------------

Piezīme: Šī informācija ir tikai vispārīgai uzziņai. Patiesās produkta
īpašības var mainīties.

OSD var arī izmantot, lai noregulētu sava LSD monitora iestatījumus.
Nospiediet Menu-pogu, lai atvērtu OSD. Jūs varat izmantot OSD, lai noregulētu
attēla kvalitāti, OSD pozīciju un galvenos iestatījumus. Informāciju par
papildinātiem iestatījumiem, lūdzu, skatieties nākamajā lapā:

Attēla kvalitātes noregulēšana

1 Nospiediet Menu taustiņu, lai aktivizētu OSD.
2 Izmantojot / taustiņus, izvēlieties OSD Picture. Tad pārvietojieties

uz attēla elementu, kuru vēlaties noregulēt.

3 Izmantojiet / taustiņus, lai regulētu slīdošās skalas.
4 Picture izvēlni var izmantot, lai noregulētu pašreizējo spilgtumu, kontrastu,

krāsas intensitāti, automātisko konfig. un citus ar attēla kvalitāti saistītos
iestatījumus.

LV-15

OSD pozīcijas noregulēšana

1 Nospiediet Menu taustiņu, lai aktivizētu OSD.
2 Izmantojot virziena taustiņus, ekrāna displejā izvēlieties OSD.

Tad pārvietojieties uz pazīmi, kuru vēlaties noregulēt.

LV-16

Iestatījuma regulēšana

1 Nospiediet Menu taustiņu, lai aktivizētu OSD.
2 Izmantojot / taustiņus, OSD izvēlieties Setting.

Tad pārvietojieties uz pazīmi, kuru vēlaties noregulēt.

3 Setting izvēli iespējams izmantot, lai noregulētu ekrāna Menu Language un

citus nozīmīgus iestatījumus.

Lai iespējotu/atspējotu USB uzlādes funkciju, atlasiet barošanas izslēgšanu

4

no USB uzlādes ieslēgšanas/izslēgšanas.

LV-17

Informācija par produktu

Information

1920 x 1080

H:65KHz V:60Hz

VGA Input

S/N:ETL5309 1326350380B3742

1 Nospiediet Menu taustiņ
2 Izmantojot /

taustiņus, izvēlieties OSD Information. Tad parād

u, lai aktivizētu OSD.

pamatinformācija par LCD monitoru pašreizējai ievadei.

LV-18

īsies

Latviski

Kļūmju novēršana

Pirms nosūtat savu LCD monitoru uz servisu, lūdzu, pārskatiet zemāk redzamo
kļūmju novēršanas sarakstu, lai redzētu, vai nevarat paši noskaidrot problēmu.

VGA režīms

Problēma LED stāvoklis Novēršana

Nav attēla Zila Izmantojot OSD, pielāgojiet spilgtumu

un kontrastu līdz maksimumam vai
atiestatiet uz to noklusējuma vērtībām.

Izslēgts Pārbaudiet ieslēgšanas slēdzi.

Pārbaudiet, vai tīkla aukla ir pareizi
pievienota monitoram.

Dzeltena Pārbaudiet, vai videosignāla vads ir

pienācīgi pievienots monitora
aizmugurē.

Pārbaudiet vai datora sistēma ir ieslēgta
un enerģijas taupīšanas/gaidīšanas
režīmā.

Nestabils attēls Pārbaudiet, vai grafiskā adaptera un

Anomāls attēls Attēla nav, tas ir

ānā nobīdīts,

ekr
par liel

u vai par

mazu.

monitora rādītāji ir saderīgi. Nesaderība
var izraisīt ieejas signāla frekvences
neatbilstību.

Izmantojot OSD, pielāgojiet fokusu,
sinhronizāciju, h. un v. stāvokli ar
nestandarta signāliem.

Pārbaudiet displeja iestatījumus
sistēmā. Ja attēla nav, lūdzu, izvēlieties
citu izšķirtspēju vai vertikālo atsvaidzes
intensitāti.

15

Pagaidiet dažas sekundes pēc attēla
izmēra pielāgošanas, pirms nomainiet
vai atvienojiet signāla kabeli vai
izslēdzat monitoru.

16

Latviski

DVI/DP režīms

Problēma

Nav attēla Zila Izmantojot OSD, pielāgojiet spilgtumu

LED

stāvoklis

un kontrastu līdz maksimumam vai
atiestatiet uz to noklusējuma vērtībām.

Izslēgts Pārbaudiet ieslēgšanas slēdzi.

Pārbaudiet, vai maiņstrāvas tīkla aukla ir
pareizi pievienota monitoram.

Dzeltena Pārbaudiet, vai videosignāla vads ir

pienācīgi pievienots monitora
aizmugurē.

Pārbaudiet vai datora sistēma ir ieslēgta
un enerģijas taupīšanas/gaidīšanas
režīmā.

Novēršana
