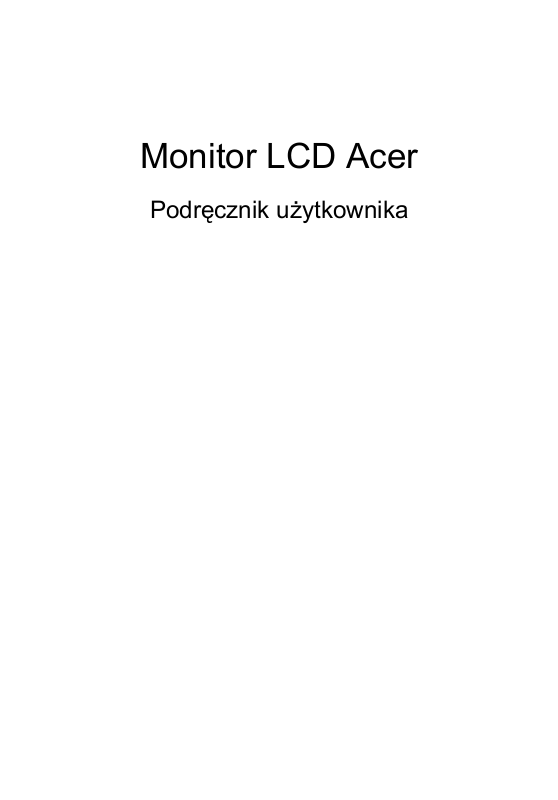

Monitor LCD Acer

Podręcznik użytkownika

Copyright © 2012. Acer Incorporated.
All Rights Reserved.

Acer LCD Monitor User's Guide
Original Issue: 03/20

Changes may be made periodically to the information in this publication without obligation
to notify any person of such revisions or changes. Such changes will be incorporated in new
editions of this manual or supplementary documents and publications. This company makes
no representations or warranties, either expressed or implied, with respect to the contents
hereof and specifically disclaims the implied warranties of merchantability or fitness for a
particular purpose.

Record the model number, serial number, purchase date and place of purchase information in
the space provided below. The serial number and model number are recorded on the label
affixed to your computer. All correspondence concerning your unit should include the serial
number, model number and purchase information.

No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in
any form or by any means, electronically, mechanically, by photocopy, recording or otherwise,
without the prior written permission of Acer Incorporated.

13

Acer LCD Monitor User's Guide

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

Acer and the Acer logo are registered trademarks of Acer Incorporated. Other companies'
product names or trademarks are used herein for identification purposes only and belong to
their respective companies.

Specjalne uwagi dotyczące
monitorów LCD

Podane poniżej objawy, są normalne podczas stosowania monitorów LCD i nie
oznaczają problemu

• Z powodu natury światła jarzeniowego, na początku używania ekran może

migać. Wyłącz przełącznik zasilania i włącz go ponownie w celu likwidacji
migania.

• Mogą wystąpić delikatne nierówności jasności ekranu w zależności od

stosowanego wzoru pulpitu.

• Ekran LCD zawiera 99,99% lub więcej efektywnych pikseli. Może on zawierać

0,01% nieprawidłowo wyświetlanych punktów, spowodowanych brakującymi
pikselami lub stale świecącymi pikselami.

• Z powodu natury obrazu LCD, po kilkugodzinnym wyświetlaniu tego samego

obrazu, mimo przełączenia do nowego obrazu, na ekranie może utrzymywać
się powidok. W takiej sytuacji, obraz będzie przywracany powoli poprzez
zmianę obrazu lub wyłaczenie zasilania na kilka godzin.

Informacje dotyczące
bezpieczeństwa i wygodnego
użytkowania

iii

Instrukcje dotyczące bezpieczeństwa

Przeczytaj uważnie podane instrukcje. Zachowaj ten dokument do wykorzystania w
przyszłości. Należy stosować się do wszystkich instrukcji oznaczonych na
produkcie.

Czyszczenie monitora

Przeczytaj uważnie podane instrukcje dotyczące czyszczenia monitora:

• Przed czyszczeniem monitor należy zawsze odłączyć od zasilania.

• Użyj miękkiej szmatki do wytarcia ekranu i przodu oraz boków obudowy.

Podłączanie/odłączanie urządzenia

Podczas podłączania i odłączania zasilania od monitora LCD należy przestrzegać
następujących zaleceń:

• Przed podłączeniem przewodu zasilającego do gniazda zasilania prądem

zmiennym należy upewnić się, że monitor jest zamocowany do podstawy.

• Przed podłączeniem jakichkolwiek kabli lub odłączeniem przewodu

zasilającego należy upewnić się, że monitor LCD oraz komputer są wyłączone.

• Jeśli system posiada wiele źródeł zasilania, odłącz zasilanie od systemu

poprzez odłączenie wszystkich przewodów zasilających od zasilaczy.

iv

Dostępność

Upewnij się, że gniazdo zasilania, do którego podłączany jest przewód zasilający
jest łatwo dostępne i położone jak najbliżej operatora. Aby odłączyć zasilanie od
urządzenia należy odłączyć przewód zasilający od gniazda zasilania prądem
elektrycznym.

Bezpieczne słuchanie

W celu ochrony słuchu należy stosować się do następujących instrukcji.

• Stopniowo zwiększaj głośość, aż do uzyskania wyraźnego i wygodnego

słuchania, bez zniekształceń.

• Po ustawieniu poziomu głośności nie należy zwiększać go dalej po

wyregulowaniu go do poziomu akceptowanego przez uszy.

• Należy ograniczyć długość czasu słuchania muzyki z wysoką głośnością.

• Należy unikać zwiększania głośności w celu zagłuszenia hałasu z otoczenia.

• Głośność należy zmniejszyć, jeśli nie słychać ludzi mówiących w pobliżu.

Ostrzeżenia

• Nie należy używać tego produktu w pobliżu wody.

• Nie należy umieszczać tego produktu na niestabilnym wózku, podstawie lub

stole. Upadek produktu może spowodować jego poważne uszkodzenie.

• Szczeliny i otwory służą do wentylacji i mają zapewnić prawidłowe działanie

produktu i chronić go przed przegrzaniem. Nie należy ich blokować lub
przykrywać. Nigdy nie należy blokować szczelin wentylacyjnych poprzez
umieszczanie produktu na łóżku, sofie lub innej podobnej powierzchni. Nigdy
nie należy umieszczać tego produktu obok lub nad grzejnikiem lub miernikiem
ciepła lub w zabudowie, jeśli nie zostanie zapewniona odpowiednia wentylacja.

• Nigdy nie należy wpychać jakichkolwiek obiektów do tego produktu przez

szczeliny obudowy, ponieważ mogą one dotknąć do niebezpiecznych punktów
będących pod napięciem lub spowodować zwarcie części, a w rezultacie pożar
lub porażenie prądem elektrycznym. Nigdy nie należy dopuszczać do
przedostania się do produktu jakichkolwiek płynów.

• Aby uniknąć zniszczenia komponentów wewnętrznych i zabezpieczyć przed

wyciekiem baterii, nie należy umieszczać produktu na drgającej powierzchni.

• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym

otoczeniu narażonym na wibracje, które mogą spowodować nieoczekiwane
zwarcie lub uszkodzenie urządzeń wewnętrznych.

Korzystanie z zasilania energią elektryczną

• Ten produkt powinien być zasilany przy użyciu parametrów zasilania

wskazanych na etykiecie. Przy braku pewności, co do parametrów dostępnego
w danej okolicy sieci zasilającej należy sprawdzić te informacje u dostawcy lub
w lokalnym zakładzie energetycznym.

• Nie należy kłaść na przewodzie zasilającym żadnych przedmiotów. Nie należy

umieszczać tego produktu w miejscu, gdzie może być nadeptywany przez
przechodzące osoby.

• Jeśli z tym produktem używany jest przedłużacz, należy sprawdzić, czy łączny

amperaż urządzeń połączonych do przedłużacza nie przekracza amperażu
przedłużacza. Należy również sprawdzić, czy łączny amperaż wszystkich
produktów połączonych do gniazda ściennego nie przekraczać wartości
znamionowej bezpiecznika.

• Nie należy przeciążać gniazda zasilania, listwy zasilającej lub odbiornika

poprzez podłączanie zbyt wielu urządzeń. Całkowite obciążenie systemu nie
może przekraczać 80% wartości znamionowej obciążenia obwodu. Jeśli
używane są listwy zasilające, obciążenie nie powinno przekraczać 80%
wartości znamionowej prądu na wejściu listwy zasilającej.

• Przewód zasilający tego produktu jest wyposażony w trzy-przewodową

wtyczkę z uziemieniem. Wtyczka ta pasuje do gniazd zasilania z uziemieniem.
Przed podłączeniem wtyczki zasilania należy upewnić się, że gniazdo zasilania
jest prawidłowo uziemione. Nie należy podłączać wtyczki do nieuziemionego
gniazda zasilania. Szczegółowe informacje można uzyskać u elektryka.

Ostrzeżenie! Kołek uziemienia pełni funkcję ochronną. Używanie
gniazda zasilania, bez prawidłowego uziemienia, może
spowodować porażenie prądem elektrycznym i/lub obrażenia.

Uwaga: Kołek uziemienia zapewnia także dobre zabezpieczenie

przed zakłóceniami wytwarzanymi przez pobliskie urządzenia
elektryczne, które mogą wpływać na wydajność tego produktu.

• Produkt ten można używać wyłącznie z dostarczonym przewodem zasilającym.

Jeśli potrzebna jest wymiana przewodu zasilającego należy sprawdzić, czy
nowy przewód spełnia następujące wymagania: typ odłączalny, wymieniony na
liście UL, z certyfikatem CSA, typ SPT-2, minimalna wartość znamionowa 7A
125V, aprobata VDE lub jej ekwiwalent, maksymalna długość 4,5 metra (15
stóp).

v

Naprawa produktu

Nie należy naprawiać tego produktu samodzielnie, ponieważ otwieranie lub
zdejmowanie pokryw może spowodować porażenie poprzez dotknięcie do
niebezpiecznych punktów będących pod napięciem. Wszelkie naprawy należy
powierzać wyłącznie wykwalifikowanemu personelowi serwisu.

Produkt ten należy odłączyć od ściennego gniazda zasilania i powierzyć jego
naprawę wykwalifikowanemu personelowi serwisu, gdy:

• przewód zasilający zostanie uszkodzony, przecięty lub zapieczony

• do produktu został wylany płyn

• produkt został wystawiony na działanie deszczu lub wody

• produkt został upuszczony lub uszkodzona została jego obudowa

• produkt wykazuje wyraźne oznaki zmiany wydajności, co oznacza potrzebę

naprawy

• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

vi

Uwaga:Należy regulować tylko te parametry, które są wymienione w
instrukcjach działania, ponieważ nieprawidłowa regulacja innych
parametrów może spowodować uszkodzenie i często wymaga
dużego nakładu pracy wykwalifikowanego technika serwisu, w celu
przywrócenia normalnego działania produktu.

Miejsca zagrażające wybuchem

Urządzenie należy wyłączyć w miejscach zagrażających wybuchem i stosować się
do wszystkich znaków i instrukcji. Miejsca o atmosferze zagrażającej wybuchem, to
miejsca, gdzie zwykle znajdują się polecenia wyłączenia silnika samochodu. Świece
w takich miejscach mogą spowodować wybuch lub pożar, a w rezultacie obrażenia
ciała lub nawet śmierć. Urządzenie należy wyłączyć w pobliżu pomp paliwowych na
stacjach obsługi. Należy przestrzegać ograniczeń w używaniu sprzętu radiowego w
składach paliwa, magazynach i miejscach dystrybucji; w zakładach chemicznych;
lub w miejscach wykonywania piaskowania. Miejsca zagrożone wybuchem są
często, choć nie zawsze oznaczone. Obejmują one pokłady statków, urządzenia do
transportu lub składowania chemikaliów, pojazdy napędzane gazem (takim jak
propan lub butan) i miejsca, gdzie powietrze zawiera chemikalia lub gro
cząsteczki takie jak plewy, pył lub proszki metalu.

źne

Dodatkowe informacje dotyczące
bezpieczeństwa

Urządzenie i jego elementy jego rozbudowy, mogą zawierać małe części. Należy je
trzymać poza zasięgiem małych dzieci.

Ostrzeżenie dotyczące pól

Pewne urządzenia elektryczne np. dyski twarde, urządzenia USB, tablety, laptopy,
telefony komórkowe, zegarki, słuchawki, głośniki, karty kredytowe, magnetyczne karty
identyfikacyjne itp. są wrażliwe na pole magnetyczne i mogą zostać czasowo lub trwale
uszkodzone w przypadku wystawienia działanie zbyt silnego pola magnetycznego.
Urządzeń elektronicznych nie należy kłaść w pobliżu lub bezpośrednio na obszarze
magnetycznym podstawy monitora.

magnetycznych

Magnet

vii

Oświadczenie dotyczące pikseli LCD

Urządzenie LCD jest wytwarzane z wykorzystaniem wysokiej precyzji technik
produkcji. Jednak, niektóre piksele mogą zostać utracone lub mogą być wyświetlane
w postaci czarnych lub czerwonych punktów. Nie ma to wpływu na zapisany obraz i
nie oznacza nieprawidłowego działania.

Ten produkt został dostarczony z możliwością obsługi zarządzania zasilaniem:

• Uaktywnianie trybu uśpienia wyświetlacza, po 15 minutach braku

aktywności użytkownika.

• Uaktywnianie trybu uśpienia komputera, po 30 minutach braku aktywności

użytkownika.

• Wybudzanie komputera z trybu uśpienia poprzez naciśnięcie przycisku

zasilania.

viii

Wskazówki i informacje dotyczące wygodnego
używania

Po zbyt długim korzystaniu z komputera, użytkownicy komputera mogą narzekać na
zmęczenie oczu i bóle głowy. Zbyt długa praca przed komputerem naraża także
użytkowników na obrażenia fizyczne. Długa praca, zła postawa, złe zwyczaje pracy,
stres, nieodpowiednie arunki pracy, zdrowie osobiste i inne czynniki, znacząco
zwiększają ryzyko obrażeń fizycznych.

Nieprawidłowe używanie komputera może doprowadzić do takich schorzeń jak
zespół urazowy nadgarstka, zapalenie ścięgna, zapalenie pochewki ścięgna lub
inne schorzenia mięśnio-szkieletowe. Następujące symptomy mogą wystąpić w
rękach, nadgarstkach, ramionach, barkach, szyi lub palcach:

• drętwienie lub uczucie pieczenia albo mrowienia

• ból, rozdrażnienie lub bolesność

• ból, opuchlizna lub ból promieniujący

• sztywnienie lub uciskanie

• zimno lub osłabienie

Po wystąpieniu tych symptomów lub gdy utrzymuje się dyskomfort i/lub ból związany
z używaniem komputera należy jak najszybciej skontaktować się z lekarzem i
poinformować wydział zdrowia i bezpieczeństwa firmy.

Następująca część zawiera porady związane z bardziej bezpiecznym używaniem
komputera.

Znajdowanie wygodnego miejsca

Znajdowanie wygodnego miejsca poprzez regulację kąta widzenia monitora,
używanie podnóżek lub podwyższenie siedzenia w celu uzyskania maksymanej
wygody. Należy przestrzegać następujących porad:

• unikanie zbyt długiego pozostawania w jednej pozycji

• unikanie niepawidłwej postawy i/lub przechylania do tyłu

• regularne wstawanie i spacer w celu usuniecia zmęczenia mięśni nóg

Zapewnienie prawidłowego widzenia

Długie godziny przeglądania, nieprawidłowo dobrane okulary lub szkła kontaktowe,
odbłyski światła, nadmierne oświetlenie pomieszczenia, słaba ostrość obrazu na
ekranie, bardzo małe krój pisma i mały kontrast obazu, mogą powodować
zmęczenie oczu. Następujące części dostarczają sugestie dotyczące zmniejszania
zmęczenia oczu.

Oczy

• Częsty odpoczynek oczu.

• Należy wykonywać regularne przerwy w celu odpoczynku oczu,odwracając

wzrok od monitora i skupiając wzrok na odległym punkcie.

• Częste mruganie w celu zapobiegania wysychaniu oczu.

Wyświetlacz

• Wyświetlacz należy utrzymać w czystości.

• Głowa powinna pozostawać powyżej krawędzi wyświetlacza, aby oczy były

skierowane w dół, aby oczy były skierowane w dół podczas patrzenia na
środek wyświetlacza.

• Wyreguluj jasność wyświetlacza i/lub kontrast do wygodnego poziomu w celu

poprawienia czytelności tekstu i przejrzystości grafiki.

• Należy wyeliminować odbłyski i odbicia poprzez:

• umieszczenie wyświetlacza bokiem do okna lub do dowolnego źródła

światła

• minimalizacja światła wpadającego do pomieszczenia poprzez

stosowanie zasłon, rolet lub żaluzji

• używanie światła punktowego

• zmiana kąta widzenia wyświetlacza

• używanie filtra zmniejszającego odbicia

• używanie daszka nad wyświetlaczem, takiego jak kawałek kartonu

wysunięty nad górną, przednią krawędź wyświetlacza

• Należy unikać regulacji wyświetlacza do niewygodnego kąta.

• Należy unikać zbyt długiego patrzenia w jasne źródła światła, takie jak otwarte

okna.

Rozwijanie dobrych nawyków pracy

Rozwijanie następujących, dobrych nawyków pracy w celu wygodniejszego i
bardziej efektywnego używania komputera:

• Wykonuj regularnie i często krótkie przerwy.

• Wykonuj ćwiczenia rozciągajace.

• Jak najczęściej oddychaj świeżym powietrzem.

• Ćwicz regularnie i dbaj o zdrowie.

ix

Acer Incorporated

New Taipei City 221, Taiwan

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

Declaration of Conformity

We,

Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan
Contact Person: Mr. RU Jan, e-mail:[e-mail]

And,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy
Tel: [phone] ,Fax: [phone]
www.acer.it

Declare under our own responsibility that the product:

Product: LCD Monitor
Trade Name: Acer
Model Number: B236HL

SKU Number: B236HL xxxxxx;

To which this declaration refers conforms to the relevant standard or other standardizing documents:

(“x” = 0~9, a ~ z, A ~ Z, or blank)

 EN 55022:2006/A1:2007 Class B; EN 55024:2010
 N 61000-3-2:2006+A1:2009+A2:2009, Class D
 EN61000-3-3:2008
 EN 60950-1:2006/A11:2009/A1:2010 +A12:2011
 EN50581:2012

We hereby declare above product is in compliance with the essential requirements and other relevant
provisions of EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, and RoHS Directive
2011/65/EU and Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign
requirements for energy-related product.

Year to begin affixing CE marking 2012.

_______________________________

RU Jan / Sr. Manager Date
Regulation, Acer Inc.

Mar. 20, 2013

Acer America Corporation

333 West San Carlos St., Suite 1500

Tel : [phone]
Fax : [phone]

www.acer.com

San Jose, CA 95110, U. S. A.

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product: LCD Monitor
Model Number:
SKU Number: B26HL xxxxxx ;

(“x” = 0~9, a ~ z, A ~ Z or Blank)

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

San Jose, CA 95110

U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

B26HL

Suite 1500

Specjalne uwagi dotyczące monitorów LCD iii
Informacje dotyczące bezpieczeństwa i
wygodnego użytkowania iii

Instrukcje dotyczące bezpieczeństwa iii

Czyszczenie monitora iii
Podłączanie/odłączanie urządzenia iii
Dostępność iv
Bezpieczne słuchanie iv
Ostrzeżenia iv
Korzystanie z zasilania energią elektryczną iv

Naprawa produktu v
Dodatkowe informacje dotyczące bezpieczeństwa vi
Oświadczenie dotyczące pikseli LCD vii
Wskazówki i informacje dotyczące wygodnego używania viii
Federal Communications Commission
Declaration of Conformity xi

Rozpakowanie

Podłączanie/odłączanie podstawy
Regulacja pozycji ekranu
Podłączenie przewodu zasilającego.
Oszczędzanie energii
DDC (Display Data Channel
(Kanał wyświetlania danych))
Connector pin assignment

Tabela standardowego taktowania
Instalacja

Elementy sterowania użytkownika

Jak wyregulować ustawienie

Acer eColor Management
Użytkownika

Rozwiązywanie problemów

Tryb VGA
Tryb DVI/DP

10
11

12
13
15
15
16

1

1
2

3
5
5

5
6
8
9

Polski

Rozpakowanie

Sprawdź po rozpakowaniu, że opakowanie zawiera następujące elementy i
zabezpiecz materiały pakujące na wypadek potrzeby przeniesienia lub transportu
monitora w przyszłości.

1

Monitor LCD

Kabel D-sub

(Opcjonalny)

Kabel audio
(Opcjonalny)

Instrukcja szybkiego

uruchomienia

Kabel DVI

(Opcjonalny)

Kabel USB

(Opcjonalny)

KabelW

(Opcjonalny)

Przewód zasilający prądu

zmiennego

2

Polski

PODŁĄCZANIE/ODŁĄCZANIE PODSTAWY

Instalacja: Wyrównaj podstawę ze wspornikiem i pchnij podstawę w kierunku górnej
części monitora, a następnie obróć podstawę w kierunku zgodnym ze wskazówkami
zegara. Dokręć śrubę w kierunku przeciwnym do wskazówek zegara.

Odłączanie: Odwróć

wymienione wyżej czynności w celu odłączenia podstawy.

REGULACJA POZYCJI EKRANU

Polski

W celu optymalizacji najlepszego kąta widzenia, można wyregulować wysokość/
nachylenie/obrót w pionie/obrót monitora w poziomie.

· Regulacja wysokości

Po naciśnięciu górnej części monitora, pchnij w prawo przycisk blokady, a następnie
wyreguluj wysokość monitora.

1

2

mm

150

3

· Nachylenie

Sprawdź ilustrację poniżej, gdzie podano przykładowy zakres nachylania.

ższym punkcie przechylenia oferowany jest kąt

podniesienia 35 stopni.

o

o

5

35

4

Polski

· Obrót w pionie

Dzięki wbudowanej obrotnicy, monitor można obracać w celu ustawienia najbardziej
wygodnego kąta widzenia.

o

60

· Obrót monitora w poziomie

60

Przed obróceniem wyswietlacz, podnies go do pozycji górnej i nastepnie nacisnij

z powrotem

Obróć monitor w kierunku wskazówek zegara, aż do zatrzymania po przesunięciu o 90°.

do ustawienia najwiekszego kata.

150

90

o

Polski

Podłączenie przewodu zasilającego.

• Najpierw sprawdź, czy używany przewód zasilający jest prawidłowego typu,

wymaganego w danym regionie.

• Monitor jest wyposażony w uniwersalny zasialcz, kóry umożliwia działanie w

zakresie napięć 100/120 V prądu zmiennego lub 220/240 V prądu zmiennego.
Nie jest wymagana żadna regulacja.

• Podłącz jeden koniec przewodu zasilającego do gniazda wejścia prądu

zmiennego, a drugi koniec do gniazda źródła zasilania prądu zmiennego.

• Dla urządzeń wykorzystujących napięcie 120 V prądu zmiennego:

Użyj przewód zasilający znajdujący się na liście UL, przewód typu SVT i
gniazdo o parametrach 10 A/125 V.

• Dla urządzeń wykorzystujących napięcie 220/240 V prądu zmiennego:

Użyj zestawu przewodu składającego się z przewodu H05VV-F i wtyki o
parametrach 10 A/250 V. Przewód powinien mieć odpowiednie certyfikaty
bezpieczeństwa przeznaczone dla danego kraju, w którym dane urządzenie
będzie zainstalowane.

Oszczędzanie energii

Monitor zostanie przełączony do trybu "oszczędzanie energii" poprzez sterowanie
sygnałem z kontrolera wyświetlania, zgodnie ze wskazaniem bursztynowego
wskaźnika LED zasialnia.

Tryb Wskaźnik LED

Włączenie Niebieski

Oszczędzanie energii Bursztynowy

5

Tryb oszczędzania energii będzie utrzymywany, aż do wykrycia sygnału sterowania
lub uaktywnienia klawiatury lub myszy. Czas przywracania z trybu "oszczędzanie
energii" do "włączenie" zajmuje około 3 sekund.

DDC (Display Data Channel (Kanał wyświetlania
danych))

W celu ułatwienia instalacji, jeśli system obsługuje protokół DDC, to monitor jest
urządzeniem plug-and-play. DDC to protokół komunikacji poprzez który monitor
automatycznie informuje system hosta o jego możliwościach; na przykład,
obsługiwane rozdzielczości i odpowiednie taktowanie. Monitor obsługuje standard
DDC2B.

6

Polski

Connector pin assignment

15

6

11

15-pin color display signal cable

PIN No. Description PIN No. Description

1 Red 9 +5 V
2 Green 10 Logic ground
3 Blue 11 Monitor ground
4 Monitor ground 12 DDC-serial data
5 DDC-return 13 H-sync
6 R-ground 14 V-sync
7 G-ground 15 DDC-serial clock
8 B-ground

10

15

Polski

24-pin color display signal cable*

PIN No. Description PIN No. Description

1 TMDS data 2- 13 NC
2 TMDS data 2+ 14 +5 V power
3 TMDS data 2/4 shield 15 GND (return for +5 V hsync.vsync)
4 NC 16 Hot-plug detection
5NC 17TMDS data 0­6DDC clock 18TMDS data 0+
7 DDC data 19 TMDS data 0/5 shield
8NC 20NC

9 TMDS data 1- 21 NC
10 TMDS data 1+ 22 TMDS clock shield
11 TMDS data 1/3 shield 23 TMDS clock+
12 NC 24 DDC TMDS clock-

7

20-pin color display signal cable*

PIN No. Description PIN No. Description

1
2
3
4
5
6
7
8
9

10

Lane0(p)
GND
Lane0(n)
Lane1(p)
GND
Lane1(n)
Lane2(p)

GND

Lane3(n)
Lane3(p)

11
12
13
14
15
16
17
18
19
20

GND
Lane3(n)

Config1
Config2

AUX_CH (n)
GND

AUX_CH (p)
Hot Plug Detect
DP Power_Return
DP Power

* only for certain models

8

Polski

Tabela standardowego taktowania

Tryb

Rozdzielczość

1 VGA 640×480 60 Hz

2 MAC 640×480 66.66 Hz

3 VESA 720×400 70 Hz

4 SVGA 800×600 56 Hz

5 SVGA 800×600 60 Hz

6 XGA 1024×768 60 Hz

7 XGA 1024×768 70 Hz

8 VESA 1152×864 75 Hz

9 SXGA 1280×1024 60 Hz

10 VESA 1280×720 60 Hz
11 WXGA 1280×800 60 Hz
12 WXGA+ 1440×900 60 Hz
13 WXGA+ 1680×1050 60 Hz
14 UXGA 1920×1080 60 Hz



Polski

Instalacja

W celu instalacji monitora w systemie hosta należy wykonać podane poniżej
czynności:

Czynności

1Podłącz kabel video

a Upewnij się, że monitor i komputer są wyłączone.
bPodłącz do komputera kabel video VGA.
cPodłącz kabel cyfrowy (wyłącznie w modelach z podwójnym wejściem).

(1) Upewnij się, że monitor i komputer są wyłączone.
(2) Podłącz jeden koniec 24-pinowego kabla DVI do złącza z tyłu

monitora, a drugi koniec do portu komputera.

dPod DP).

2Podłącz przewód zasilający

Podłącz przewód zasilający do monitora, a następnie do prawidłowo
uziemionego gniazda źródła prądu zmiennego.

3

Podłącz kabel USB

W celu szybkiego ładowania, podłącz do portu kabel
Podłącz do portu kabel USB3.0.

4 Opcjonalnie: Pod

(AUDIO IN) monitora LCD i do portu wyjścia liniowego

5 W

Najpierw włącz monitor, a następnie komputer. Ta kolejność jest bardzo ważna.

6 Je

w celu zdiagnozowania problemu.

łącz kabel cyfrowy (wyłącznie w modelach z

(1) Upewnij się, że monitor i komputer są wyłączone.
(2) Podłącz jeden koniec 20-pinowego kabla DP do złącza z tyłu

monitora, a drugi koniec do portu komputera.

(Opcjonalny)

łącz kablem audio gniazdo wejścia audio

komputera.

łącz monitor i komputer

śli monitor nie działa prawidłowo, sprawdź część rozwiązywania problemów

9

USB3.0 port

-supporting fast charge

USB3.0 port

USB

USB

P

RZYCISKI STERUJĄCE

Przycisk ten służy do włączania lub wyłączania (ON/OFF) zasilania
monitora i wyświetlania stanu pracy monitora.
Niebieski — Tryb włączenia zasilania.
Pomarańczowy — Tryb energooszczędny.
Jasnoniebieski — Tryb wyłączenia.
Używanie menu skrótów

Naciśnij przycisk funkcji, aby otworzyć menu skrótów. Menu skrótów umożliwia szybki
wybór najczęściej używanych ustawień.

G
scenariusza.

AUTO Przycisk Auto Adjust / Exit

Naciśnij ten przycisk, aby uaktywnić funkcję Automatyczna regulacja. Funkcja
Automatyczna regulacja jest używana do wykonania ustawień Pozycja pozioma,
Pozycja pionowa, Zegar i Ostrość.

M

Naciśnij ten przycisk, aby uaktywnić menu OSD.

IN

U yj przycisku “Input” (Wejście) do wyboru pomiędzy trzema różnymi źródłami które
mogą być podłączone do monitora.
(a) Wejście VGA (b) Wejście DVI-D (c) Wejście DP
Po przełąc
komunikaty wskazując aktualnie wybrane źródło wejścia. Wyświetlenie komunikatu
może potrwać 1 do 2 sekund.
VGA lub DVI-D albo DP
Po wybraniu wejścia VGA lub DVI-D i gdy nie są podłączone kable VGA i DVI-D,
pojawi się pływające okno dialogowe, jak poniżej:
“No Cable Connect” (Niepodłączony kabel) lub “No Signal” (Brak sygna u)

Przycisk zasilania / Wskaźnik zasilania:

Przycisk Empowering:

dy menu OSD jest wyłączone, naciśnięcie tego przycisku umożliwia wybór trybu

ENU Funkcje menu OSD:

PUT Przycisk Input:

zeniu wejść w górnym, prawym rogu ekranu pojawią się następujące

PL-13

Menu ekranowe (OSD) Acer eColor Management

Instrukcje obsługi

Krok 1: Naciśnij “ Key”, aby otworzyć menu ekranowe Acer eColor Management i

uzyskać dostęp do trybów scenariuszy.
Krok 2: Naciśnij “ ” lub “ ” w celu wybrana trybu.
Krok 3: Naciśnij “Auto Key”, aby potwierdzić tryb i

wyjść z menu Acer eColor

Management.

Właściwości i korzyści

Ikona
głównego

menu

Ikona
podmenu

Nie
dotyczy

Nie
dotyczy

Nie
dotyczy

Nie
dotyczy

Nie
dotyczy

Element
podmenu

Użytkownik

Tryb ECO

Standard

Grafika

Film

Opis

Definiowany przez użytkownika. Mo żna
precyzyjnie dostroić ustawienia w celu
dostosowania do każdej sytuacji

Służy do

zużycia

Ustamienia domyślne. Odzwierciedla
standardowe możliwości wy świetlacza

Poprawia kolory i uwydatnia drobne
szczegół y. Obrazy i zdj ęcia uzyskują żywe

kolory z ostrymi szczegółami
Wyświetla sceny z najwyrażniejszymi

szczegół ami. Przedstawia wspaniały
materiał ilustracyjny, nawet w

niewystarczająco oświetlonym środowisku

regulacji ustawień

energii

.

PL-14

zmniejszania

Zmiana ustawień OSD

--------------------------------------------------------------------

Uwaga: Poniższe informacje mają wyłącznie charakter ogólny. Rzeczywiste
parametry urządzenia mogą być inne.

Do zmiany ustawień monitora LCD służy menu OSD.

Naciśnij przycisk MENU, aby wyświetlić menu OSD. Menu OSD pozwala na regulację
jakości obrazu, pozycji menu OSD oraz ustawień ogólnych. Informacje dotyczące
ustawień zaawansowanych można znaleźć na następnej stronie:

Regulacja jakości obrazu

1 Naciśnij przycisk MENU, aby wyświetlić menu OSD.
2 Za pomocą przycisków / wybierz w menu OSD pozycję Picture (Obraz).

Następnie przejdź do parametru obrazu, który ma być zmieniony.
3Za pomocą przycisków / zmień ustawienie, przesuwając suwak.
4Menu Picture (Obraz) pozwala wyregulować parametry Brightness (Jasność),

Contrast (Kontrast), Colour Temp (Temperatura barwowa), Auto Config

(Automatyczna konfiguracja) oraz inne parametry jakości obrazu.

PL-15

Zmiana pozycji menu OSD

1Naciśnij przycisk MENU, aby wyświetlić menu OSD.
2Za pomocą przycisków kierunkowych wybierz w menu pozycję OSD.

Następnie przejdź do parametru, który ma być zmieniony.

PL-16

Zmiana ustawienia

1Naciśnij przycisk MENU, aby wyświetlić menu OSD.
2Za pomocą przycisków / wybierz w menu OSD pozycję Setting

(Ustawienie). Następnie przejdź do parametru, który ma być zmieniony.

3Menu Setting (Ustawienie) pozwala na ustawienie parametru Menu Language

(Język menu) oraz innych istotnych parametrów.

Wybierz WŁ/WYŁ ładowania przez USB po rozładowaniu w celu

4

włączenia/wyłączenia funkcji ładowania przez USB po rozładowaniu.

PL-17

Informacje o produkcie

Information

1920 x 1080

H:65KHz V:60Hz

VGA Input

S/N:ETL5309 1326350380B3742

1Naciśn
2Za pomocą przycisków

ij przycisk MENU, aby wyświetlić menu OSD.

/ wybierz w menu OSD pozycję

Information

(Informacja). Zostaną wyświetlone podstawowe informacje monitora LCD dla
aktualnego wejścia.

PL-18

15

Polski

Rozwiązywanie problemów

Przed wysłaniem moniora LCD do naprawy należy spawdzić przedstawioną poniżej
listę rozwiązywania problemów, aby sprawdzić, czy problem można zdiagnozować
samodzielnie.

Tryb VGA

Problem Dioda LED stanu Środek zaradczy

Brak obrazu Niebieski Używając OSD, wyreguluj jasność i

kontrast do maksimum lub zresetuj je do
wartości domyślnych.

Wyłączenie Sprawdź przełącznik zasilania.

Sprawdź, czy przewód zasilający jest
prawidłowo podłączony do monitora.

Bursztynowy Sprawdź, czy kabel sygnałowy video

Niestabilny obraz Sprawdź, czy specyfikacja adptera

Nienormalny obraz Brak obrazu,

obraz
niewyśrodkowany
, za duży lub za
mały.

jest prawidłowo podłączony z tyłu
monitora.

Sprawdź, czy system komputerowy jest
włączony i czy działa w trybie
oszczędzania energii/wstrzymania.

grafiki i monitora jest zgodna,
niezgodność może spowodować
nieprawidłowe dopasowanie
częstotliwości sygnału wejścia.

Używanie OSD, regulacja ostrości,
zegara, pozycji poziomej i pozycji
pionowej z niestandardowymi
sygnałami.

Sprawdź ustawienie wyś
systemu. Przy brak
inną rozdzielczość lub pionowa
częstotliwość odświeżania.

wietlania

u obrazu, wprowadź

Zaczekaj kilka sekund po regulacji
rozmiaru obrazu, przed zmianą lub
odłączeniem kabla sygnałowego lub
wyłączeniem monitora.

16

Polski

Tryb DVI/DP

Problem

Brak obrazu Niebieski Używając OSD, wyreguluj jasność i

Dioda LED

stanu

kontrast do maksimum lub zresetuj je do
wartości domyślnych.

Wyłączenie Sprawdź przełącznik zasilania.

Sprawdź, czy przewód zasilający prądu
zmiennego jest prawidłowo podłączony
do monitora.

Bursztynowy Sprawdź, czy kabel sygnałowy video

jest prawidłowo podłączony z tyłu
monitora.

Sprawdź, czy system komputerowy jest
włączony i czy działa w trybie
oszczędzania energii/wstrzymania.

Środek zaradczy
