Acer B236HL User Manual [ro]

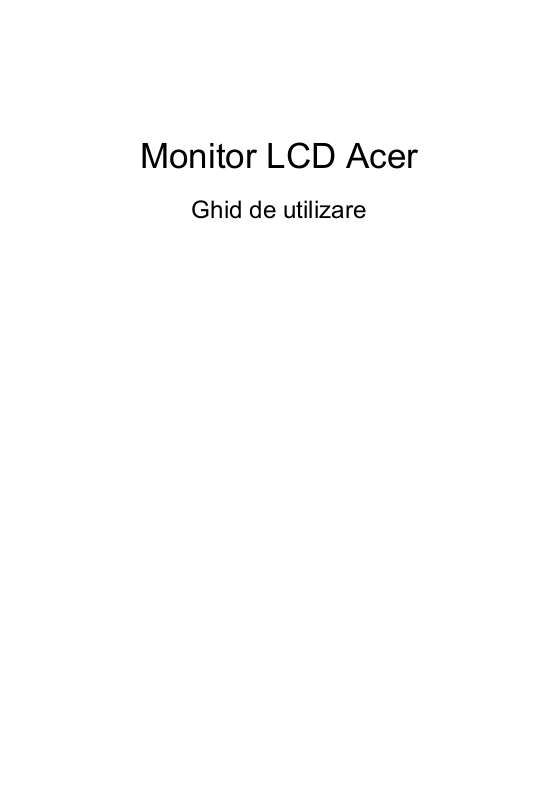

Monitor LCD Acer

Ghid de utilizare

Copyright © 2012. Acer Incorporated.
All Rights Reserved.

Acer LCD Monitor User's Guide
Original Issue: 03/20

Changes may be made periodically to the information in this publication without obligation
to notify any person of such revisions or changes. Such changes will be incorporated in new
editions of this manual or supplementary documents and publications. This company makes
no representations or warranties, either expressed or implied, with respect to the contents
hereof and specifically disclaims the implied warranties of merchantability or fitness for a
particular purpose.

Record the model number, serial number, purchase date and place of purchase information in
the space provided below. The serial number and model number are recorded on the label
affixed to your computer. All correspondence concerning your unit should include the serial
number, model number and purchase information.

No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in
any form or by any means, electronically, mechanically, by photocopy, recording or otherwise,
without the prior written permission of Acer Incorporated.

13

Acer LCD Monitor User's Guide

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

Acer and the Acer logo are registered trademarks of Acer Incorporated. Other companies'
product names or trademarks are used herein for identification purposes only and belong to
their respective companies.

Note speciale privind monitoarele
LCD

Următoarele sunt normale la monitoarele LCD şi nu indică nicio problemă.

• Datorită naturii luminii fluorescente, ecranul poate pâlpâi în timpul utilizării

iniţiale. Opriţi întrerupătorul şi apoi porniţi-l din nou pentru a vă asigura de
dispariţia tremurului.

• Puteţi descoperi o luminozitate uşor neuniformă pe ecran, în funcţie de modelul

de desktop utilizat.

• Ecranul LCD are 99,99% sau mai mult pixeli efectivi. Poate include pete de

0,01% sau mai puţin, precum un pixel lipsă sau un pixel aprins mereu.

• Datorită naturii ecranului LCD, atunci când aceeaşi imagine este afişată timp

de mai multe ore, poate rămâne o imagine reflex a ecranului anterior după
comutarea imaginii. În acest caz, ecranul se recuperează încet schimbând
imaginea sau oprind întrerupătorul timp de câteva ore.

Informaţii pentru siguranţa şi
confortul dvs.

Instrucţiuni de siguranţă

iii

Citiţi cu atenţie aceste instrucţiuni. Păstraţi acest document pentru consultări
ulterioare. Respectaţi avertizările şi urmaţi instrucţiunile specificate pe produs.

Curăţarea monitorului

Respectaţi cu atenţie aceste indicaţii când curăţaţi monitorul:

• Deconectaţi întotdeauna monitorul înainte de curăţare.

• Utilizaţi o cârpă moale pentru ştergerea ecranului şi a părţii frontale şi laterale

ale carcasei.

Conectarea/deconectarea dispozitivului

Respectaţi instrucţiunile următoare când conectaţi şi deconectaţi alimentarea
monitorului LCD:

• Asiguraţi-vă că monitorul este ataşat suportului său înainte de conectarea

cordonului de alimentare la borna de ieşire de c.a.

• Asiguraţi-vă că atât monitorul LCD, cât şi calculatorul sunt oprite înainte de

conectarea oricăror cabluri sau deconectarea cordonului de alimentare.

• Dacă sistemul are mai multe surse de alimentare, deconectaţi alimentarea

sistemului deconectând toate cordoanele de alimentare de la sursele de
alimentare.

iv

Accesibilitatea

Asiguraţi-vă că borna de ieşire la care conectaţi cordonul de alimentare este uşor
accesibilă şi că este amplasată cât mai aproape posibil de operatorul
echipamentului. Atunci când trebuie să deconectaţi alimentarea echipamentului, nu
uitaţi să deconectaţi cordonul de alimentare de la borna de ieşire electrică.

Ascultarea în siguranţă

Pentru a vă proteja auzul, respectaţi următoarele instrucţiuni.

• Măriţi volumul treptat, până când îl auziţi clar şi confortabil, fără distorsiuni.

• După setare, nu măriţi volumul sonor după ce urechile s-au adaptat la nivelul

curent.

• Limitaţi durata de timp în care ascultaţi muzică la volum ridicat.

• Evitaţi mărirea volumului sonor pentru a acoperi zgomotul ambiant.

• Reduceţi volumul sonor dacă nu mai auziţi persoanele care vorbesc lângă dvs.

Avertizări

• Nu utilizaţi produsul în apropierea apei.

• Nu aşezaţi produsul pe un cărucior, un stand sau o masă instabile. Dacă

produsul cade, se poate deteriora grav.

• Sloturile şi orificiile sunt prevăzute pentru ventilaţie, asigurându-se o

funcţionare fiabilă a produsului şi protejarea sa împotriva supraîncălzirii. Aceste
orificii nu trebuie să fie blocate sau acoperite. Pentru a evita blocarea orificiilor,
nu aşezaţi niciodată produsul pe pat, pe canapea, pe covor sau pe o suprafaţă
similară. Acest produs nu trebuie amplasat niciodată lângă sau pe un radiator
de căldură, pe un calorifer sau într-o structură închisă (cu excepţia cazului în
care aceasta este ventilată corespunzător).

• Nu introduceţi niciodată obiecte în produs prin sloturi, deoarece aceste obiecte

ar putea atinge puncte sau componente proeminente conectate la tensiuni
periculoase, ceea ce ar putea cauza incendii sau electrocutări. Evitaţi vărsarea
oricăror lichide pe produs sau în interiorul acestuia.

• Pentru a evita deteriorarea componentelor interne şi a preveni scurgerile de

electrolit din baterii, nu plasaţi produsul pe suprafeţe care vibrează.

• Nu utilizaţi niciodată produsul în încăperi situate sub săli de sport sau oricare

alte medii supuse vibraţiilor, deoarece se pot produce scurtcircuite sau
deteriorări ale componentelor interne.

Alimentarea cu energie electrică

• Acest produs trebuie alimentat numai de la tipul de sursă indicat pe etichetă.

Dacă nu sunteţi sigur de tipul de alimentare de care dispuneţi, consultaţi
distribuitorul sau compania locală de furnizare a energiei electrice.

• Nu aşezaţi niciun fel de obiecte pe cordonul de alimentare. Nu amplasaţi

produsul în locuri unde se poate călca pe cordonul de alimentare.

• Dacă utilizaţi un cordon prelungitor pentru alimentarea electrică a produsului,

asiguraţi-vă că intensitatea nominală a echipamentului nu depăşeşte
intensitatea nominală a cordonului prelungitor. De asemenea, asiguraţi-vă că
intensitatea nominală totală pentru toate produsele conectate la priza de perete
nu depăşeşte intensitatea nominală a siguranţei corespunzătoare.

• Nu supraîncărcaţi borna de ieşire, ştecherul sau priza de curent prin

conectarea prea multor dispozitive. Sarcina totală a sistemului nu trebuie să
depăşească 80% din intensitatea nominală a branşamentului. Dacă se
utilizează ştechere, sarcina nu trebuie să depăşească 80% din intensitatea
nominală de intrare a ştecherului.

• Cordonul de alimentare al acestui produs este echipat cu o fişă de conectare

trifilară cu legare la pământ. Fişa se conectează numai la o bornă de ieşire cu
legare la pământ. Înainte de conectarea fişei cordonului de alimentare,
asiguraţi-vă că borna de ieşire este legată la pământ în mod corespunzător. Nu
conectaţi fişa la o bornă de ieşire nelegată la pământ. Pentru detalii, contactaţi
un electrician.

Atenţie! Clema de punere la pământ este un element de
siguranţă. Utilizarea unei borne de ieşire nelegată corespunzător
la pământ poate cauza electrocutarea şi/sau rănirea unor
persoane.

Notă: Clema de punere la pământ asigură şi o protecţie bună

împotriva zgomotului neaşteptat produs de alte echipamente electrice
din apropiere, care pot interfera cu funcţionarea acestui produs.

v

• Conectaţi produsul la sursa de alimentare numai prin intermediul cordonului de

alimentare furnizat. Dacă este necesară înlocuirea cordonului de alimentare,
asiguraţi-vă că noul cordon se conformează următoarelor cerinţe: tip detaşabil,
listat UL/certificat CSA, tip SPT-2, minim 7 A 125 V, aprobat VDE sau
echivalent, lungime maximă de 4,5 metri (15 picioare).

Depanarea produsului

Nu încercaţi să efectuaţi dvs. înşivă operaţii de service asupra produsului;
deschiderea sau îndepărtarea carcaselor vă poate expune la tensiuni periculoase şi
la alte riscuri. Pentru toate operaţiile de service, contactaţi un personal de service
calificat.

Deconectaţi produsul de la priza de perete şi contactaţi un personal calificat pentru
service atunci când:

• cordonul de alimentare este deteriorat, tăiat sau uzat

• s-a vărsat lichid în produs

• produsul a fost expus la ploaie sau la apă

• produsul a fost scăpat jos sau carcasa s-a deteriorat

• produsul manifestă modificări evidente ale performanţelor funcţionale, indicând

necesitatea efectuării unor operaţii de service

• produsul nu funcţionează normal în condiţiile respectării instrucţiunilor de

utilizare

vi

Notă: Reglaţi numai acele controale prezentate în instrucţiunile de
utilizare, deoarece reglarea necorespunzătoare a altor controale
poate cauza defecţiuni şi va necesita operaţii de durată ale unui
tehnician calificat în vederea restabilirii funcţionării normale a
produsului.

Medii potenţial explozibile

Opriţi dispozitivul atunci când vă aflaţi în orice zonă cu atmosferă potenţial
explozibilă şi respectaţi toate semnele şi instrucţiunile. Atmosfere potenţial
explozibile există şi în zonele unde, în mod normal, vi se recomandă oprirea
motorului vehiculului. În aceste zone, scânteile pot provoca explozii sau incendii
cauzatoare de răniri sau decesul unor persoane. Opriţi dispozitivul lângă pompele
de benzină din staţiile de service. Respectaţi interdicţiile de utilizare a
echipamentelor radioemiţătoare în zonele de depozitare şi de distribuire a
carburanţilor, în uzinele chimice sau în locurile unde se desfăşoară explozii
controlate. Frecvent – însă nu întotdeauna –, zonele cu atmosferă potenţial
explozibilă sunt marcate explicit. Acestea includ punţile inferioare ale vapoarelor,
zonele de transferare sau de depozitare a substanţelor chimice, vehiculele care
utilizează gaz petrolier lichefiat (de exemplu propan sau butan) şi zonele unde aerul
conţine substanţe chimice sau particule precum granule, praf sau pulberi metalice.

Informaţii de siguranţă suplimentare

Dispozitivul şi elementele adiţionale pot conţine componente de dimensiuni mici. Nu
permiteţi accesul copiilor mici la aceste componente.

Mesaj de avertizare privind câmpul

Anumite dispozitive electronice cum sunt harddisk-urile, dispozitivele USB, tabletele,
laptopurile,
cartelele de
ireversibil
puternic.

zona magnetică a suportului monitorului.

telefoanele

acces, etc. sunt sensibile la câmpurile magnetice şi

sau dezactivate temporar dacă sunt expuse la un câmp magnetic

Dispozitivele electronice nu trebuie aşezate în apropierea sau

celulare, căştile

auriculare, difuzoarele, cardurile bancare,

magnetic

pot fi deteriorate

direct pe

prea

Magnet

Declaraţia cu privire la pixelii unităţii LCD

Unitatea LCD este produsă cu tehnici de fabricaţie de înaltă precizie. Cu toate
acestea, unii pixeli pot avea ocazional omisiuni de aprindere sau pot apărea ca
puncte negre sauroşii. Acest lucru nu afectează imaginea înregistrată şi nu
constituie o disfuncţionalitate.

Acest produs a fost livrat cu activarea gestionării consumului de energie:

• Activarea modului Stare de repaus al afişajului după 15 minute de

inactivitate.

• Activarea modului Stare de repaus al calculatorului după 30 minute de

inactivitate.

• Revenirea calculatorului din modul Stare de repaus prin apăsarea

butonului de alimentare.

Sfaturi şi informaţii pentru o utilizare confortabilă

Utilizatorii de calculator se pot plânge de oboseală vizuală şi dureri de cap după o
utilizare prelungită. De asemenea, utilizatorii riscă rănirea fizică după lucrul în faţa
calculatorului timp îndelungat. Perioadele lungi de lucru, poziţia incorectă, obiceiurile
de lucru proaste, stresul, condiţiile de lucru neadecvate, sănătatea personală şi alţi
factori măresc considerabil riscul de rănire fizică.

vii

viii

Utilizarea incorectă a calculatorului poate duce la sindromul durerii carpiene,
tendinită, tenosinovită sau alte boli muscularo-scheletice. Următoarele simptome pot
apărea la mâini, încheieturi, braţe, umeri, ceafă sau spate:

• amorţeală, sau o senzaţie de arsură sau de furnicătură

• durere continuă, disconfort sau sensibilitate

• durere, inflamaţie sau palpitaţie

• rigiditate sau încordare

• răceală sau slăbiciune

Dacă aveţi aceste simptome, sau orice alt discomfort şi/sau durere persistentă sau
recurentă legată de utilizarea calculatorului, consultaţi imediat un doctor şi informaţi
departamentul de siguranţă şi sănătate al companiei.

Secţiunea următoarea furnizează sfaturi pentru o utilizare mai confortabilă a
calculatorului.

Găsirea zonei de confort

Găsiţi-vă zona de confort prin reglarea unghiului de vizualizare al monitorului,
utilizarea unui suport pentru picioare sau ridicarea înălţimii de şedere pentru
obţinerea unui nivel maxim de confort. Respectaţi următoarele sfaturi:

• evitaţi menţinerea unei poziţii fixe prea mult timp

• evitaţi aplecarea în faţă şi/sau în spate

• ridicaţi-vă şi plimbaţi-vă regulat pentru detensionarea muşchilor picioarelor

Protejarea ochilor

Orele prelungite de vizualizare, purtarea ochelarilor sau a lentilelor de contact
incorecte, strălucirea supărătoare, iluminarea excesivă a camerei, ecranele
focalizate incorect, seturile de caractere foarte mici şi afişajele cu contrast scăzut vă
pot solicita ochii. Secţiunile următoare furnizează sugestii privind reducerea oboselii
vizuale.

Ochii

• Odihniţi-vă ochii în mod frecvent.

• Faceţi pauze regulate, luându-vă privirea de la monitor şi focalizând un punct

îndepărtat.

• Clipiţi frecvent pentru a preveni uscarea ochilor.

Afişajul

• Păstraţi afişajul curat.

• Păstraţi capul la un nivel mai ridicat decât marginea superioară a afişajului,

astfel încât ochii să privească în jos când priviţi în mijlocul afişajului.

• Reglaţi luminozitatea şi/sau contrastul afişajului la un nivel confortabil pentru

lizibilitatea îmbunătăţită a textului şi claritatea grafică.

• Eliminaţi strălucirea supărătoare şi reflexiile prin:

• amplasarea afişajului astfel încât partea laterală să fie aşezată spre

fereastră sau spre orice sursă de lumină

• minimizarea iluminării camerei prin utilizarea draperiilor, storurilor sau

jaluzelelor

utilizarea unei lampe

•

• modificarea unghiului de vizualizare al afişajului

• utilizarea unui filtru de reducere a strălucirii

• utilizarea unei viziere, precum o bucată de carton prelungită de la

marginea superioară frontală a afişajului

• Evitaţi reglarea afişajului la un unghi de vizualizare incomod.

• Evitaţi să priviţi la surse de lumină strălucitoare, precum ferestrele deschise,

perioade lungi de timp.

Dezvoltarea obiceiurilor de lucru bune

Dezvoltaţi următoarele obiceiuri de lucru pentru a face utilizarea calculatorului mai
relaxantă şi productivă:

• Faceţi pauze scurte în mod regulat şi des.

• Executaţi exerciţii de întindere.

• Respiraţi aer proaspăt cât mai des posibil.

• Faceţi gimnastică şi menţineţi-vă un corp sănătos.

ix

Acer Incorporated

New Taipei City 221, Taiwan

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

Declaration of Conformity

We,

Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan
Contact Person: Mr. RU Jan, e-mail:[e-mail]

And,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy
Tel: [phone] ,Fax: [phone]
www.acer.it

Declare under our own responsibility that the product:

Product: LCD Monitor
Trade Name: Acer
Model Number: B236HL

SKU Number: B236HL xxxxxx;

To which this declaration refers conforms to the relevant standard or other standardizing documents:

(“x” = 0~9, a ~ z, A ~ Z, or blank)

 EN 55022:2006/A1:2007 Class B; EN 55024:2010
 N 61000-3-2:2006+A1:2009+A2:2009, Class D
 EN61000-3-3:2008
 EN 60950-1:2006/A11:2009/A1:2010 +A12:2011
 EN50581:2012

We hereby declare above product is in compliance with the essential requirements and other relevant
provisions of EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, and RoHS Directive
2011/65/EU and Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign
requirements for energy-related product.

Year to begin affixing CE marking 2012.

_______________________________

RU Jan / Sr. Manager Date
Regulation, Acer Inc.

Mar. 20, 2013

Acer America Corporation

333 West San Carlos St., Suite 1500

Tel : [phone]
Fax : [phone]

www.acer.com

San Jose, CA 95110, U. S. A.

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product: LCD Monitor
Model Number:
SKU Number: B26HL xxxxxx ;

(“x” = 0~9, a ~ z, A ~ Z or Blank)

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

San Jose, CA 95110

U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

B26HL

Suite 1500

Note speciale privind monitoarele LCD iii
Informaţii pentru siguranţa şi confortul dvs. iii

Instrucţiuni de siguranţă iii

Curăţarea monitorului iii
Conectarea/deconectarea dispozitivului iii
Accesibilitatea iv
Ascultarea în siguranţă iv
Avertizări iv
Alimentarea cu energie electrică iv

Depanarea produsului v
Informaţii de siguranţă suplimentare vi
Declaraţia cu privire la pixelii unităţii LCD vii
Sfaturi şi informaţii pentru o utilizare confortabilă vii
Federal Communications Commission
Declaration of Conformity xi

Despachetarea

Ataşarea/îndepărtarea suportului
Reglarea poziţiei ecranului
Conectarea cordonului de alimentare
Economisirea energiei
Display Data Channel (DDC) (Canal date afişaj)
Connector pin assignment

Tabelul de sincronizare standard
Instalarea

Controalele de utilizator

Reglarea setărilor

Utilitarul Acer eColor Management
Utilizator

Depanarea

Modul VGA
Modul DVI/DP

10
11

12
13
15
15
16

1

1
2

3
5
5
5
6
8
9

Română

Despachetarea

Verificaţi prezenţa următoarelor articole atunci când despachetaţi cutia şi păstraţi
ambalajele pentru transportul monitorului pe viitor.

1

Monitor LCD Ghid de pornire rapidă

Cablu D-sub

(Opţional)



Cablu DVI

(Opţional)



Cablu audio (Opţional)

Cablu USB

 

(Opţional)



Cablu

Cordon de alimentare c.a.

DP(Opţional)

2

Română

ASAMBLAREA/DEZASAMBLAREA BAZEI

Instalare: Aliniaţi baza cu suportul, împingeţi-o către partea superioară a
monitorului, şi apoi rotiţi-o în sensul acelor de ceasornic. Strângeţi şurubul în
sensul acelor de ceasornic.

ezasamblare: Efectuaţi paşii în sens invers pentru a dezasambla baza.

D

3

Română

REGLAREA POZIŢIEI MONITORULUI

Pentru a obţine poziţia optimă pentru vedere, puteţi regla înălţimea/înclinaţia/
axul/pivotarea monitorului.

· Ajustarea înălţimii

Apăsaţi partea de sus a monitorului, apoi rotiţi butonul de blocare către dreapta
şi în continuare puteţi regal înălţimea monitorului.

1

2

mm

150

· Înclinaţia

Vă rugăm consultaţi imaginea de mai jos pentru a vedea un exemplu al gradului
de înclinaţie.

ă unghiului de elevaţie se poate

obţine numai în punctul cel mai ridicat.

o

o

5

35

4

Română

· Axul

Cu ajutorul piedestalului inclus, puteţi regal axa monitorului pentru în mai bun
unghi pentru vedere..

o

60

· Pivotarea monitorului

60

Înaintederotireaecranului,ridicaţi‐lînpoziţiesuperioarăşiîmpingeţi‐l

înapoilaunghi

Rotiţi în sensul acelor de ceasornic până când monitorul se opreşte la 90°.

maxim.

150

90

o

Română

Conectarea cordonului de alimentare

• Verificaţi întâi pentru a fi sigur că utilizaţi tipul corect de cordon de alimentare

corespunzător regiunii dvs.

• Monitorul are o sursă de alimentare universală care permite funcţionarea atât

în regiunile cu tensiune de 100/120 V c.a., cât şi în cele cu tensiune de 220/240
V c.a. Nu este necesară reglarea de către utilizator.

• Conectaţi un capăt al cordonului de alimentare la un racord de c.a., iar celălalt

capăt la o bornă de ieşire de c.a.

• Pentru unităţile care utilizează tensiune de 120 V c.a.:

Utilizaţi un set de cordon listat UL, cablu tip SVT şi fişă de 10 A/125 V.

• Pentru unităţile care utilizează tensiune de 220/240 V c.a.:

Utilizaţi un set de cordon format din cordon H05VV-F şi fişă de 10 A/250 V.
Setul de cordon trebuie să deţină aprobările de siguranţă adecvate pentru ţara
în care va fi instalat echipamentul.

Economisirea energiei

Monitorul va fi comutat la modul "economisire energie" de către semnalul de control
din partea controlerului de afişare, după cum este indicat de LED-ul de alimentare
chihlimbariu.

Mod Lumină LED

Pornit Albastru

Economisire energie Chihlimbariu

5

Modul economisire energie va fi păstrat până este detectat un semnal de control sau
până la activarea tastaturii sau a mouse-ului. Timpul de recuperare de la modul
"economisire energie" înapoi la "pornit" este de circa 3 secunde.

Display Data Channel (DDC) (Canal date afişaj)

Pentru a face instalarea mai uşoară, atât timp cât sistemul dvs. acceptă protocolul
DDC, monitorul are capabilităţi plug-and-play. DDC-ul este un protocol de
comunicaţii prin care monitorul informează automat sistemul gazdă cu privire la
capabilităţile sale; de exemplu, rezoluţiile suportate şi temporizarea
corespunzătoare. Monitorul acceptă standardul DDC2B.

6

Română

Connector pin assignment

15

6

11

15-pin color display signal cable

PIN No. Description PIN No. Description

1 Red 9 +5 V
2 Green 10 Logic ground
3 Blue 11 Monitor ground
4 Monitor ground 12 DDC-serial data
5 DDC-return 13 H-sync
6 R-ground 14 V-sync
7 G-ground 15 DDC-serial clock
8 B-ground

10

15

Română

24-pin color display signal cable*

PIN No. Description PIN No. Description

1 TMDS data 2- 13 NC
2 TMDS data 2+ 14 +5 V power
3 TMDS data 2/4 shield 15 GND (return for +5 V hsync.vsync)
4 NC 16 Hot-plug detection
5NC 17TMDS data 0­6DDC clock 18TMDS data 0+
7 DDC data 19 TMDS data 0/5 shield
8NC 20NC

9 TMDS data 1- 21 NC
10 TMDS data 1+ 22 TMDS clock shield
11 TMDS data 1/3 shield 23 TMDS clock+
12 NC 24 DDC TMDS clock-

7

20-pin color display signal cable*

PIN No. Description PIN No. Description

1

Lane0(p)

2

GND

3

Lane0(n)

4

Lane1(p)

5

GND

6

Lane1(n)

7

Lane2(p)

8

GND

9

Lane3(n)

10

Lane3(p)

11
12
13
14
15
16
17
18
19
20

GND
Lane3(n)

Config1
Config2

AUX_CH (n)
GND

AUX_CH (p)
Hot Plug Detect
DP Power_Return
DP Power

* only for certain models

8

Română

Tabelul de sincronizare standard

Mod

Rezoluţie

1 VGA 640×480 60 Hz
2 MAC 640×480 66.66 Hz
3 VESA 720×400 70 Hz
4 SVGA 800×600 56 Hz
5 SVGA 800×600 60 Hz
6 XGA 1024×768 60 Hz
7 XGA 1024×768 70 Hz
8 VESA 1152×864 75 Hz

9 SXGA 1280×1024 60 Hz
10 VESA 1280×720 60 Hz
11 WXGA 1280×800 60 Hz
12 WXGA+ 1440×900 60 Hz
13 WXGA+ 1680×1050 60 Hz
14 UXGA 1920×1080 60 Hz

Română

Instalarea

Pentru instalarea monitorului pe sistemul gazdă, urmaţi paşii de mai jos:

Paşi

1 Conectaţi cablul video

a Asiguraţi-vă că monitorul şi calculatorul sunt oprite.
b Conectaţi cablul video VGA la calculator.
c Conectaţi cablul digital (numai pentru modelele cu intrare duală).

(1) Asiguraţi-vă că monitorul şi calculatorul sunt oprite.
(2) Conectaţi un capăt al cablului DVI cu 24 pini pe partea din spate a

monitorului şi celălalt capăt la portul calculatorului.

d Conecta DP).

2 Conectaţi cordonul de alimentare

Conectaţi cordonul de alimentare la monitor, apoi la o bornă de ieşire de c.a.
legată la pământ în mod corespunzător.

3

Conectati cablul USB

Conectaţi cablul USB3.0 la port pentru încărcare rapidă.

Conectaţi cablul USB3.0 la port.

ţional: Conectaţi soclul de intrare audio (AUDIO IN) al

4 Op

monitorului LCD şi portul liniei de ieşire al calculatorului cu cablul

5 Opri

ţi monitorul şi calculatorul
Opriţi întâi monitorul, apoi calculatorul. Această secvenţă este foarte
importantă.

Dacă monitorul nu funcţionează corect, consultaţi secţiunea de depanare

6

pentru diagnosticarea problemei.

ţi cablul digital (numai pentru modelele cu
(1) Asiguraţi-vă că monitorul şi calculatorul sunt oprite.
(2) Conectaţi un capăt al cablului DP cu 20 pini pe partea din spate a

monitorului şi celălalt capăt la portul calculatorului.

(Opţional)

9

audio.

USB3.0 port

-supporting fast charge

USB3.0 port

USB

USB

C

OMENZI UTILIZATOR

Comutator de alimentare/LED alimentare:

Pentru pornirea şi

ste aprins pentru a indica faptul că alimentarea este PORNITĂ.

E
Utilizarea meniului Comandă

Apăsaţi pe butonul funcţiei pentru a deschide meniul comenzii rapide. Meniul
comenzii rapide vă permite să selectaţi rapid setările cele mai des accesate.

Selectare:

tunci când meniul OSD este inactiv, apăsaţi pe acest buton pentru a selecta

A
un mod scenariu.

UTO Auto A adapta nasture/Ieşire:

A

Apăsaţi acest buton pentru a activa funcţia Reglare automată. Funcţia Reglare
automată se utilizează pentru a seta poziţia orizontală, poziţia verticală,
sincronizarea şi focalizarea.

ENU Funcţii OSD :

M

Apăsaţi pe acest buton pentru a activa meniul de pe ecran.

NPUT Tasta Input :

I

Folosiţi tasta “Input” (Intrare) pentru a selecta între trei surse diferite de semnal
video care pot fi conectate la monitorul dvs.
(a) Intrare VGA (b) Intrare DVI-D (c) Intrare DP
Când parcurgeţi succesiv sursele de intrare veţi vedea următoarele mesaje în
partea din dreapta-sus a ecranului, pentru a indica sursa de intrare curent
selectată. Pentru apariţia imaginii poate fi necesar un interval de 1-2 secunde.
VGA sau DVI-D sau DP
Dacă este selectată intrarea VGA sau DVI-D i nu este conectat niciunul din
cablurile VGA şi DVI-D, este afişată o casetă de dialog flotantă, după cum se
poate vedea mai jos:
“No Cable Connect” (Niciun cablu conectat) sau “No Signal” (Fără semnal)

oprirea alimentării.

rapidă

RO-13

Meniul OSD Acer eColor Management

Instrucţiuni de utilizare

Acer eColor Management

Etapa 1: Apăsaţi “tasta “ pentru a deschide meniul Acer eColor Management şi
a accesa diferitele moduri
Etapa 2: Apăsaţi “ “ sau “ ” pentru a selecta modul
Etapa 3: Apăsaţi “tasta Auto“ pentru a confirma

confirma modul şi a închide

Acer eColor Management.

Funcţii şi beneficii

Principal

Meniu

(Meniu)

Pictogramă

Sub

Meniu

(Meniu)

Pictogramă

ndisp.Utilizator

Sub

Meniu

(Meniu)

Element

Descriere

Setări definite de utilizator. Setările pot fi
ajustate pentru orice situaţie

ndisp

.

ndisp.Standard

ndisp.

ndisp.Film

Mod ECO

Grafică

Reglează
consumul de energie.

Setări standard. Afişează imaginea la
parametrii nominali ai ecranului

Îmbunătăţeşte culorile şi scoate în evidenţă
detaliile. Imaginile şi fotografiile sunt
afişate în culorii vii şi cu detalii precise

Afişează filmele în cele mai mici detalii.
Afişează imagini remarcabile, chiar şi în
medii iluminate defectuos

setările pentru a reduce

RO-14

Reglarea setarilor OSD

--------------------------------------------------------------------

Notă: Următoarele instrucţiuni au doar rol informativ. Specificaţiile reale
pot varia.

Meniul OSD poate fi folosit pentru reglarea setărilor monitorului LCD.

Apăsaţi pe butonul Menu (Meniu) pentru a deschide meniul OSD. Puteţi utiliza
meniul OSD pentru a regla calitatea imaginii, poziţia meniului OSD şi setările
generale. Pentru setări complexe, consultaţi următoarea pagină:

Reglarea calităţii imaginii

1Apăsaţi tasta Menu (Meniu) pentru a afişa meniul.

2Folosiţi tastele / pentru a selecta Picture (Imagine) din meniu.

Navigaţi apoi la elementul pe care doriţi să îl reglaţi.
3Folosiţi tastele / pentru a regla setarea.
4Meniul Picture (Imagine) poate fi folosit pentru a regla setările Brightness

(Luminozitate), Contrast, Colour Temp (Temp culori), Auto Config (Config

automată) şi alte setări ale imaginii.

RO-15

Reglarea pozitiei meniului OSD

1Apăsaţi tasta Menu (Meniu) pentru a afişa meniul.
2Folosind tastele direcţionale, selectaţi OSD din meniul afişat. Navigaţi

apoi la setarea pe care doriţi să o reglaţi.

RO-16

Reglarea setarilor

1Apăsaţi tasta Menu (Meniu) pentru a afişa meniul.
2Folosiţi tastele / pentru a selecta Setting (Setări) din meniu.

Navigaţi apoi la setarea pe care doriţi să o reglaţi.

3Meniul Setting (Setări) poate fi folosit pentru reglarea setărilor Menu

Language (Limbă meniu) şi a altor setări importante.

4

Selectaţi PORNIRE/OPRIRE Încărcare prin USB cu computerul închis
pentru a activa/dezactiva funcţia de Încărcare prin USB cu computerul închis.

RO-17

Informatii despre produs

Information

1920 x 1080

H:65KHz V:60Hz

VGA Input

S/N:ETL5309 1326350380B3742

1Apăsaţi
2Folosiţi tastele

tasta Menu (Meniu) pentru a afişa meniul.

/

pentru a selecta Information (Informaţii) din meniu.

Vor fi afişate principalele informaţii despre monitorul LCD pentru intrarea
curentă.

RO-18

Română

Depanarea

Înainte de a trimite monitorul LCD pentru operaţii de service, verificaţi lista de
depanare de mai jos pentru a vedea dacă puteţi diagnostica singur problema.

Modul VGA

Problemă Stare LED Remediere

Lipsă imagine Albastru Utilizând OSD-ul, reglaţi luminozitatea şi

contrastul la maxim sau reiniţializaţi la
setările implicite.

Oprit Verificaţi întrerupătorul de alimentare.

Verificaţi conectarea corectă a
cordonului de alimentare la monitor.

Chihlimbariu Verificaţi conectarea corectă a cablului

de semnal video pe partea din spate a
monitorului.

Verificaţi dacă sistemul de calculator
este pornit şi este în modul economisire
energie/standby.

Imagine instabilă Verificaţi dacă specificaţiile adaptorului

Imagine anormală Imaginea

lipseşte, este
descentrată, prea
mare sau prea
mică pe ecran.

grafic şi ale monitorului sunt compatibile,
ceea ce poate cauza nepotrivirea
frecvenţei semnalului de intrare.

Utilizând OSD-ul, reglaţi focalizarea,
ceasul, poziţia orizontală şi poziţia
verticală cu semnale non-standard.

Verificaţi setările de afişare ale
sistemului. În cazul imaginii lipsă,
selectaţi o rezoluţie sau o rată
reîmprosp

ătare verticală diferită.

de

15

Aşteptaţi câteva secunde după reglarea
dimensiunii imaginii înainte de
schimbarea sau deconectarea cablului
de semnal sau de oprirea monitorului.

16

Română

Modul DVI/DP

Problemă Stare LED Remediere

Lipsă imagine Albastru Utilizând OSD-ul, reglaţi luminozitatea şi

contrastul la maxim sau reiniţializaţi la
setările implicite.

Oprit Verificaţi întrerupătorul de alimentare.

Verificaţi conectarea corectă a
cordonului de alimentare cu c.a. la
monitor.

Chihlimbariu Verificaţi conectarea corectă a cablului

de semnal video pe partea din spate a
monitorului.

Verificaţi dacă sistemul de calculator
este pornit şi este în modul economisire
energie/standby.
