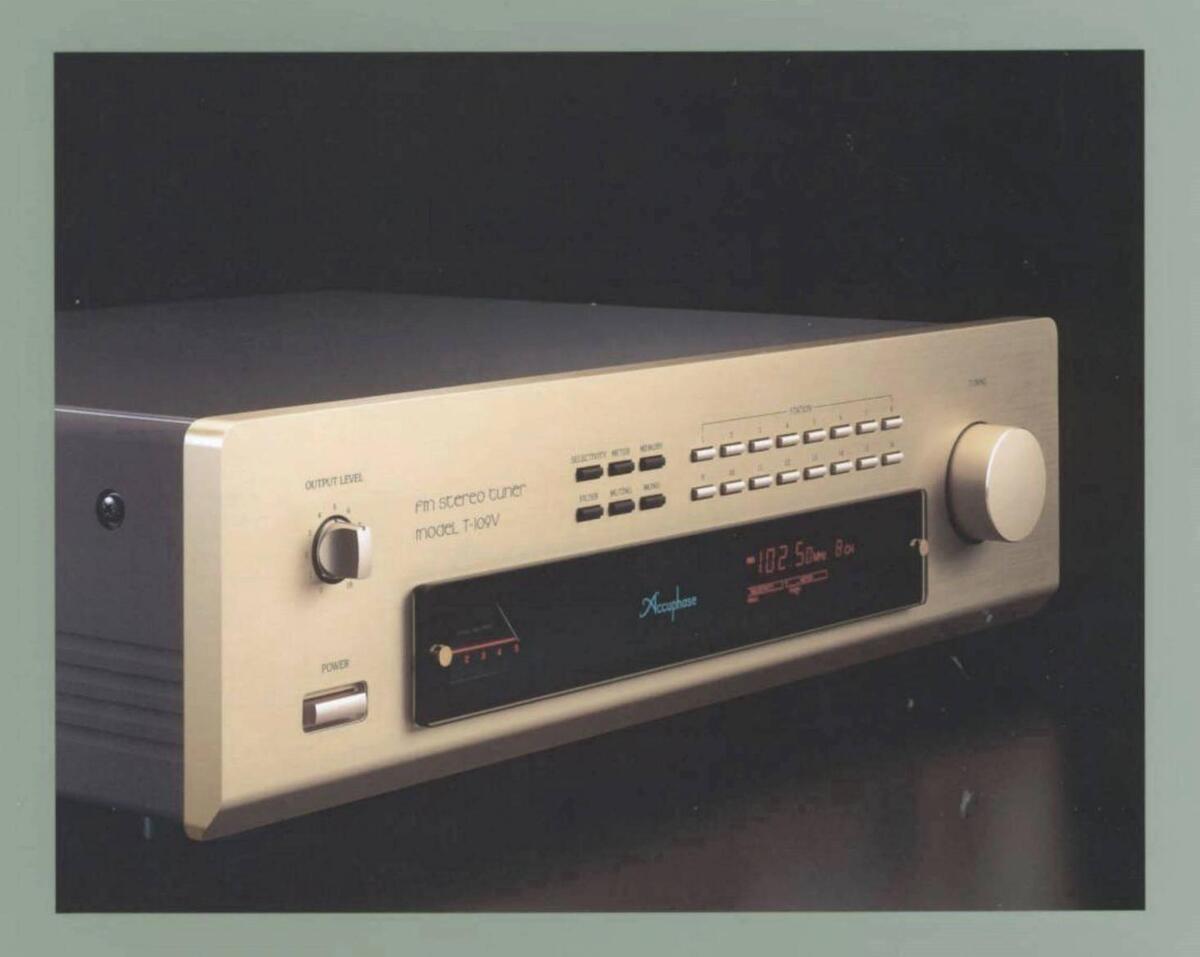

FM STEREO TUNER
T-109V
Hochpräzise elektronische Abstimmung Doppelt abgestimmter Antenneneingangsverstärker verarbeitet hohe Signalpegel
Entdecken Sie Musik neu — mit diesem FM-Stereo-Tuner der Spitzenklasse. Fortschrittliche HF-Technik manifestiert sich in optimaler Leistung. Der Antenneneingangsverstärker wird selbst mit sehr hohen Signalpegeln spielend fertig. Der justagefreie Advanced DGL Detector sichert glasklaren Empfang. Im Stereo-Dekoder arbeitet ein Keramik-Resonator mit hervorragender Stabilität. Das Puls-Abstimmsystem verbindet das Bedienungsgefühl eines manuellen Tuners mit einem handlichen Speicher für 32 Sender.
Unter der Vielzahl der heutzutage verfügbaren Programmquellen wie CDs, MDs und DVDs nimmt der UKW-Rundfunk nach wie vor eine besondere Stellung ein, da er das gesamte Spektrum von Live-Darbietungen klassischer Werke bis zu den neuesten Hits abdeckt. Der UKW-Bereich bietet den ganzen Tag über eine reiche Auswahl an Musik. Ein UKW-Tuner ist daher wichtiger Baustein in einem Stereosystem, das Freude und Unterhaltung bringen soll.
der keinerlei Kompromisse eingeht, wenn es um die Klangqualität geht. Er ist das Nachfolgermodell des Klangeigenschaften und Empfangsleistung. Auch das Styling wurde überarbeitet, so daß der T-109V hervorragend zu den neueren Accuphase-Komponenten paßt. Der elektronische PLL-Präzision und vollkommener Zuverlässigkeit ein. Eine Empfindlichkeit und Filterschaltungen. Das von verbindet digitale Präzision mit dem vertrauten welche selbst sehr starke Signale ohne verarbeitet. Der Advanced DGL Detector garantiert hohe Leistung und absolut stabilen Empfang. Der hochmoderne Stereo-Dekoder verwendet einen an die nächste Stufe zu geben, ist der Ausgangskreis Frontblende in elegantem Champagner-Gold paßt sich iedem Innenraum-Dekor an.
Hochpräzise elektronische Abstimmung
Der T-109V stellt die Senderfrequenz mit einem Quarzkristall-Oszillator ein, der mit äußerster Präzision arbeitet und vollkommen frei von zeit- oder temperaturabhängigen Abweichungen ist. Der Tuner wird genau auf den Punkt eingestellt, der ein Minimum an Verzerrungen und ein Maximum an Empfindlichkeit bietet. Die elektronische Senderabstimmung bedeutet auch, daß der T-109V immun ist gegen Modulation und andere von externen Schwingungen hervorgerufene Störungen.
Eingangsstufe mit doppelstufigem Demodulator wird mit hohen Signalpegeln spielend fertig
Die Eingangsstufe eines UKW-Tuners muß aus dem dicht besetzten UKW-Bandbereich den gewünschten Sender heraussuchen und die Radiofrequenz in eine Zwischenfrequenz umwandeln. Die Konzeption dieses Schaltungsteils ist ein Punkt von höchster Wichtigkeit. Die Eingangsstufe muß in der Lage sein, winzige Signale zu erkennen und auszuwählen, ohne sich von den sehr hohen Pegeln beirren zu lassen, die von einem benachbarten starken Sender ausgehen können. Der
Unterschied zwischen einem Null-achtfünfzehn-Produkt und einem Spitzen-Tuner macht sich gerade in dieser Hinsicht
bemerkba

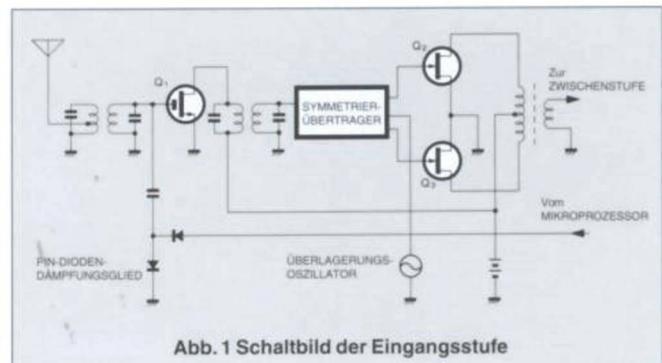

Abbildung 1 zeigt das Blockschaltbild der Eingangsstufe im T-109V. Accuphase ist seit langem ein Befürworter des doppelt abgestimmten Antennenschaltungs-Prinzips, bei dem eine Schaltung mit hoher Trennschärfe dem Antennensignal-Verstärker vorgelagert ist. Dies verhindert Intermodulationsverzerrungen und andere unerwünschte Nebeneffekte, die bei der direkten Verstärkung eines starken Signals auftreten können. Die HF-Verstärkerstufe arbeitet mit einer FET-Schaltung, die als
Kaskodenverstärker mit niedriger Rückkopplung ausgelegt ist. Im Eingangskreis kommt ein PIN-Dioden-Dämpfungsglied zum Einsatz, das in Abhängigkeit vom Antenneneingangspegel durch einen Mikroprozessor ein- und ausgeschaltet wird. Dies garantiert hochwertigen, interferenzfreien Empfang ohne Überlastung selbst in der Nachbarschaft starker Rundfunksender.
Leistungsfähiger Advanced DGL Detector Accuphase entwickelte den ursprünglichen DGL (Differential Gain Linear) Detektor, der niedrige Verzerrungen, hohen Rauschabstand, hervorragende
Gleichwellenselektion und zuverlässige, justagefreie Empfangsleistung bietet. Für den T-109V wurde dieses Prinzip noch weiter verfeinert. Das Resultat ist der "Advanced DGL Detector".
Abbildung 2 (A) zeigt das Schaltprinzip dieses Detektors. Der Eingangskreis verwendet einen superschnellen Komparator als 2,4-MHz-Breitbandverstärker, um Schwebungsinterferenzen zu verhindern. Die Verzögerungsschaltung besteht aus 24 schnellen CMOS-ICs.
Abbildung 2 (B) illustriert das DGL-Funktionsprinzip. Die Verzögerungsschaltung berücksichtigt die geringfügige Ausgangsverzögerung der High-Speed-Logik-ICs. Eine
Anordnung von 24 ICs verzögert den Phasenwinkel um 114° und garantiert somit minimale Verzerrungen und bestmöglichen Fremdspannungsabstand. Das verzögerte Signal (b) wird dann mit dem Eingangssignal (a) durch eine EXCLU-SIVE-OR-Schaltung verglichen, die entsprechend dem elektronischen Potential zwischen den beiden
Mitgelieferte Fernbedienung RC-1 Zur Senderwahl und Steuerung anderer Funktionen
Signalen die Ein- und Ausschaltung vornimmt. Auf diese Weise kann die Dichtemodulation digital erkannt werden ©, um das Tonsignal zu gewinnen. Diese Methode sichert Linearität über einen breiten Bereich (±2,5 MHz), wobei kein Nachjustieren erforderlich ist, was wiederum ausgezeichnete Zuverlässigkeit über einen langen Zeitraum garantiert. Ein weiterer Vorteil ist die hervorragende Differentialverstärkungs-Charakteristik.
Schaltbare ZF-Bandbreite (NORMAL, NARROW)
UKW-Sender verfügen über einen Audiofrequenzbereich von bis zu 15 kHz und einen Rauschspannungsabstand von etwa 80 dB. Um aus diesem eindrucksvollen Qualitätspotential das Beste herauszuholen, arbeitet der T-109V in der Zwischenstufe mit großer Bandbreite (NORMAL), um Sender zu empfangen. Wenn jedoch dem zu empfangenden Sender eine starke Station benachbart ist, die den Empfang verschlechtern könnte, kann die ZF-Bandbreite auf einen engeren Bereich umgeschaltet werden (NARROW). In dieser Stellung sind Verzerrungen und Stereokanaltrennung leicht verschlechtert, die Empfindlichkeit aber auf ein Maximum erhöht, um hohe Trennschärfe zu erzielen.
Durch Resonator gesteuerter Stereo-Dekoder sorgt für niedrigste Verzerrungen und hervorragende Langzeitstabilität
Die Informationen für den linken und rechten Kanal des UKW-Stereosignals sind mit Hilfe eines 38-kHz-Trägersignals kodiert. Zur Dekodierung dieses Signals muß der Tuner ein zum Trägersignal vollkommen synchrones Signal erzeugen, so daß ein Umschalt-Schaltkreis die rechten und linken Signalkomponenten genau zur richtigen Zeit entnehmen kann. Andernfalls wird die Stereokanaltrennung merklich verschlechtert. Zur Erfüllung dieser Aufgabe wird das im Eingangssignal enthaltene Pilotsignal verwendet, und der Oszillator eines PLL-Kreises im Tuner wird auf die erforderliche Frequenz verriegelt, wie in Abbildung 3 (A) gezeigt.
Im T-109V arbeitet der interne PLL-Oszillator mit einem Keramik-Resonator, wie in Abbildung 3 (B) gezeigt, in Verbindung mit einer Reaktanzschaltung, die durch eine Steuerspannung zwischen positiver
und negativer Reaktanz umschaltet. Dadurch wird exakte Umschaltung
in einem engeren verriegelten
Frequenzbereich erzielt, als es mit herkömmlichen Schaltungen möglich wäre. Die Schaltung besitzt
hervorragende Langzeitstabilität ohne Nachstellung.
Symmetrische Audio-Ausgänge
Das Prinzip der symmetrischen Signalübertragung verhindert eine Verschlechterung der Klangqualität, wie sie durch extern induzierte Störungen auftreten kann. Der T-109V besitzt symmetrische Anschlüsse im XLR-Format sowie herkömmliche unsymmetrische Anschlüsse mit Cinchbuchsen.
Speicher für 32 Sender merkt sich auch Empfangseinstellungen
Der T-109V kann bis zu 32 Sender speichern und auf Tastendruck abrufen. 16 Stationstasten steuern jeweils 2 Speicherplätze. Das Wählen des ersten oder zweiten Senders ist kinderleicht: halten Sie einfach die Taste länger als eine Sekunde gedrückt (die Stationsnummer leuchtet einmal auf dem Display auf). Beim Speichern eines Senders merkt sich der T-109V nicht nur die Frequenz des eingestellten Senders, sondern auch alle anderen Einstellungen einschließlich Filter und Trennschärfe. Dadurch werden optimale Empfangsbedingungen für jeden Sender immer problemlos hergestellt.
Neuartiges Puls-Abstimmsystem erlaubt manuelle Einstellung mit "Analog-Gefühl"
Der T-109V bietet nicht nur die Möglichkeit, einen Sender mit einem Tastendruck ständig zu speichern und jederzeit abzurufen. Er besitzt darüber hinaus auch einen Drehknopf, der es erlaubt, einen Sender mit dem vertrauten Gefühl eines herkömmlichen Tuners manuell anzuwählen. Eine Scheibe mit radialen Schlitzen ist auf einem Schaft montiert, der mittels des Knopfes
gedreht wird. Die eine Serie von Impulsen umgesetzt. ausgewertet werden, der die PLL-Frequenz
kontrolliert. Während der Knopf gedreht wird, ist eine Frequenzänderung anzuzeigen.
Multifunktions-Instrument zeigt auch Mehrwege-
Das Anzeigeinstrument des T-109V zeigt entweder den Antenneneingangspegel (Feldstärke) oder Multipath (Mehrwege-Empfang) an. Mehrweg-Verzerrungen entstehen, wenn das Rundfunksignal von Gebäuden, Bergen o.ä. reflektiert wird und an der Antenne
(ähnlich den Geisterbildern auf dem Fernsehbildschirm). Um diesen Effekt so weit wie
möglich auszuschließen, ist es wichtig, die beste Ausrichtung der Antenne zu optimieren. Dies wird
Weitere Ausstattungsmerkmale
Der T-109V bietet noch viele andere wünschenswerte
Reduzierung von Störungen beim Stereo-Empfang schwacher Sender.
Ein Muting-Schalter beseitigt Störungen während der manuellen Sendersuche. Ein Mono-Schalter ist ebenfalls vorhanden, und die Ausgangspegel-Regelung erlaubt die Anpassung des Tunerpegels an
|
|
|
|
Frequenzbereich:
Europa 87,50 - 108,00 MHz (in 50-kHz-Kanalstufen) |
AM-Unterdrückung: 80 dB bei 65 dBf Eingang Nebenträger-Produkt-Verhältnis: 70 dB | r·m-Detektor: DGL (Differential Gain Linear) Detek |
|
USA 87,50 - 108,0 MHz (in 100-kHz-Kanalstuten)
Asien 87,50 - 107,9 MHz (in 200-kHz-Kanalstuten) MONO-LEISTUNGSDATEN Empfindlichkeit: 11 dBf (IHF) Empfindlichkeit 50 dB Geräuschspannungsabstand: 17 dBf (IHF) Snanuung/Stehwellerverhältnis: 15 |
Ausgangspegel: 1,0 V bei ±75 kHz Abweichung STEREO-LEISTUNGSDATEN Empfindlichkeit: Empfindlichkeit 1,40 dB Geräuschspannungsabstand: 29 dBf (IHF) Empfindlichkeit 1,50 dB Geräuschspannungsabstand: 37 dBf (IHF) |
Ausgangsimpedanz:
SYMMETRISCH, XLR: 200 Ohm (100 Ohm/100 Ohm) UNSYMMETRISCH Festpegelausgang: 200 Ohm Variabel-Pegelausgang: 1,25 Kilohm max. Meßinstrument: Mehrwege-Empfang/Signalstärke (wählbar) Netzspannung und -frequenz: 120 V, 230 V Wechselspannung (auf Geräterückseite |
|
USA 87,50 - 108,0 MHz (in 100-kHz-Kanalstuten)
Asien 87,50 - 107,9 MHz (in 200-kHz-Kanalstuten) MONO-LEISTUNGSDATEN Empfindlichkeit: Effektive Empfindlichkeit: 11 dBf (IHF) Empfindlichkeit 1.50 dB Geräuschspannungsabstand: 17 dBf (IHF) Spannung/Stehwellenverhältnis: 1,5 Rauschspannungsabstand bei 80 dBf: 90 dB (A-bew.) |
Ausgangspegel: 1,0 V bei ±75 kHz Abweichung STEREO-LEISTUNGSDATEN Empfindlichkeit: Empfindlichkeit 1, 40 dB Geräuschspannungsabstand: 29 dBt (IHF) Empfindlichkeit 1, 50 dB Geräuschspannungsabstand: 37 dBt (IHF) Rauschspannungsabstand bei 80 dBt: 85 dB (A-bew.) |
|
|
USA 87,50 - 108,0 MHz (in 100-kHz-Kanalstuten)
Asien 87,50 - 107,9 MHz (in 200-kHz-Kanalstuten) MONO-LEISTUNGSDATEN Empfindlichkeit: 11 dBf (IHF) Empfindlichkeit: 11 dBf (IHF) Spannung/Stehwellenverhältnis: 1,5 Rauschspannungsabstand bei 80 dBf: 90 dB (A-bew.) Klirrfaktor: Mit SELECTIVITY-Schalter auf NORMAL und 80 dBf Eingang bei ±75 kHz Abweichung 20 Hz 0,02% 1000 Hz 0,02% |
Ausgangspegel: 1,0 V bei ±75 kHz Abweichung STEREO-LEISTUNGSDATEN Empfindlichkeit: Empfindlichkeit 1, 40 dB Geräuschspannungsabstand: 29 dBt (IHF) Empfindlichkeit 1, 50 dB Geräuschspannungsabstand: 37 dBt (IHF) Rauschspannungsabstand bei 80 dBf: 85 dB (A-bew.) Klirrfaktor: Mit SELECTIVITY-Schalter auf NORMAL und 80 dBf Eingang bei ±75 kHz Abweichung 20 Hz 0,04% 1000 Hz 0,04% 10.000 Hz 0,04% 10.000 Hz 0,04% |
|
|
USA 87,50 - 108,0 MHz (in 100-kHz-Kanalstufen)
Asien 87,50 - 107,9 MHz (in 200-kHz-Kanalstufen) MONO-LEISTUNGSDATEN Empfindlichkeit: 11 dBf (IHF) Empfindlichkeit: 11 dBf (IHF) Spannung/Stehwellenverhältnis: 1,5 Rauschspannungsabstand bei 80 dBf: 90 dB (A-bew.) Klirrfaktor: Mit SELECTIVITY-Schalter auf NORMAL und 80 dBf Eingang bei ±75 kHz Abweichung 20 Hz 0,02% 1000 Hz 0,02% 10000 Hz 0,02% 10000 Hz 0,02% 10000 Hz 0,02% 10000 Hz 0,02% 10000 Hz 0,02% 10000 Hz 0,02% Intermodulations-Verzerrungen: Maximal 0,01% (Antenneneingang 80 dBf, ±75 kHz Abweichung) Frequenzgang: +0, -1,0 dB, 10 Hz bis 16.000 Hz Trennschärfe (IHF): Mit SELECTIVITY-Schalter auf NORMAL oder NARROW Störfrequenz NORMAL NARROW |
|
|
* Änderungen von technischen Daten und Design für Verbesserungen vorbehalten
