Page 1
Authorized Technical Service Only
回路図
CAUTION /
These servicing instructions are for use by qualified personnel only.
To reduce the risk of electric shock do not perform any servicing
other than that contained in the operating instructions unless you are
qualified to do so. Refer all servicing to qualified service personnel.
ここに記載したサービスに関する指示事項は、サービスに関する資格を
有する者のみが使用するものです。感電防止の観点から、サービス資格
を有していない方は、取扱指示事項以外のサービスは絶対に行わないよ
うにして下さい。
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。


Page 2
EXPLANATIONOFSURFACEPARTS
Front Glass
★
フロントガラス
(172-0149-13)
Heat Sink
ヒートシンク
(240-0093-00)
Handle B
取手B
(132-0100-03)
Spacer
★
スペーサ
(250-1219-03)
Knob/METER
ツマミ
(380-1501-04)
Meter Switch Assembly
メータースイッチAss'y
(716-0801-00)
Push-button /POWER
プッシュボタン
(388-5061-13)
Heat Sink
ヒートシンク
(240-0093-00)
Power Push Switch
パワープッシュスイッチ
(354-1025-00)
Push-button / INPUT
プッシュボタン
(388-5067-03)
Gain Switch Assembly
ゲインスイッチAss'y
(716-0796-00)
Top Plate Assembly
トッププレート Ass'y
(150-0092-02A)
Punching Metal
★
パンチングメタル
(170-0076-02)
Handle A
取手A
(132-0136-13)
Knob/GAIN
ツマミ
(380-1501-04)
Gain Switch Assembly
ゲインスイッチAss'y
(716-0796-00)
Meter
メーター
(178-2042-00)
Front Panel Assembly
フロントパネル Ass'y
(130-0199-01)
Handle B
取手B
(132-0100-03)
Spacer
★
スペーサ
(250-1219-03)
Handle A
取手A
(132-0136-13)
Foot
脚
(238-0023-00)
Bottom Plate
ボトムプレート
(155-0095-12)
- 1 -
★
Sub Panel
サブパネル
(134-0166-02)
★
mark parts not supplied


Page 3
7
Meter/メーター
(178-2042-00)
★
8
★
1
★
3
Front Panel Assembly
フロントパネル Ass'y
(130-0199-01)
★
2
6
1.  Front Panel=131-0199-01
フロントパネル
2.  Sub-panel=134-0166-02
サブパネル
3.  Handle A=132-0136-13
取手 A
4.  Push-button=388-5061-13
プッシュボタン /POWER
4-1. Push-button Frame=113-0122-04
プッシュボタンフレーム
4-2. Coil Spring=285-1022-04
コイルスプリング
4-3. Washer=637-0043-04
ワッシャ
4-4. E-ring=647-1055-00
E-リング
4
5
1pce.
1pce.
2pcs.
1pce.
1pce.
1pce.
1pce.
1pce.
3
6
5.  Push-button=388-5067-03
プッシュボタン /INPUT
6.  Knob=380-1501-04
ツマミ/GAIN,METER
7.  Front Glass=172-0149-13
フロントガラス
7-1 Glass Fixed Bracket=247-1153-13
ガラス取付金具
8.  Panel neme Plate=180-1106-02
パネルネームプレート
8-1 Acrylic=172-0150-03
アクリル板
8-2 Indicator=173-9097-03
インディケータ
1pce.
2pcs.
1pce.
1pce.
1pce.
1pce.
1pce.
Rear Panel
★
バックパネル
(135-0194-02)
Pin Jack/ピンジャック
(302-0112-00)
Pin Jack Cover
ピンジャックカバ/2pcs.
(254-2015-04)
XLR (Cannon)
Jack Receptacle
オーディオコネクタジャック
(302-8006-00)
Connector Cover/Female
コネクタカバ
(254-2026-04)
Foot/脚
(238-0023-00)
Binding Serew
ブレザータップタイト/4×14
(611-0414-02)
SP Terminal(Black)
出力端子 (黒)
(313-1022-12)
XLR (Cannon)
Plug Receptacle
オーディオコネクタプラグ
(301-8005-00)
Connector Cover/Male
コネクタカバ
(254-2027-04)
SP Terminal(Red)
出力端子 (赤)
(313-1023-12)
Knob/ツマミ
(384-2001-04)
★
Cap /キャップ
*A cap is only use d
for SP ter mi nal of
European Mod el.
Foot / 脚
(238-0026-02)
Binding Serew
ブレザータップタイト/4×14
(611-0414-02) 4pcs.
AC Inlet/AC コネクタプラグ
(301-3304-00)
Power Supply Cord
電源コード
J type:680-1404-20
U type:680-2402-00
E type:680-3402-00
mark parts not supplied


Page 4
Output Assembly
アウトプット Ass'y
(716-0802-00)

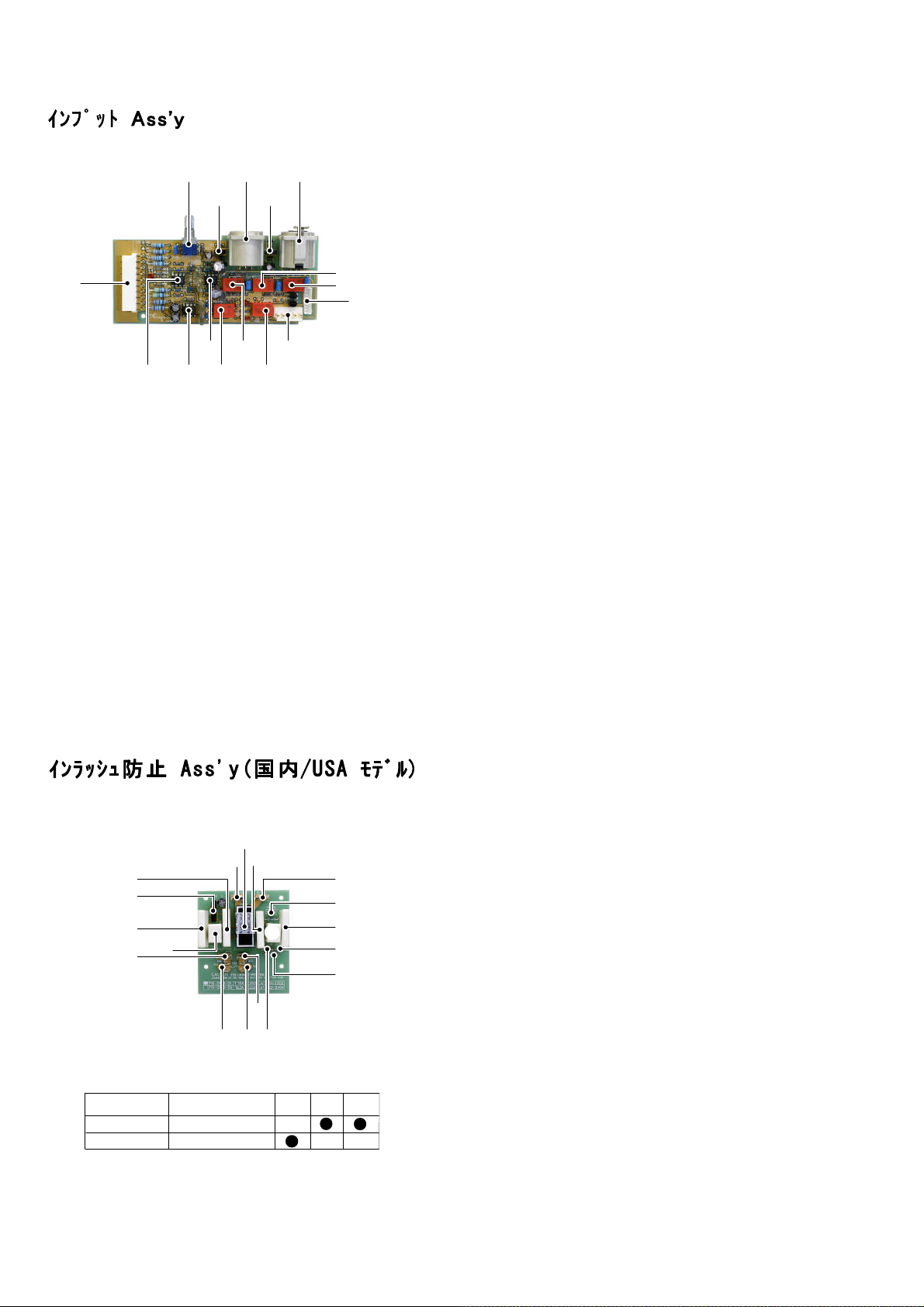

Input Assembly
インプット Ass'y
(716-0797-00)
Heat Sink
ヒートシンク
(240-0093-00)
Power Amp Assembly
パワーアンプ Ass'y
(717-0093-00)
Electrolytic Capacitor
アルミ電解コンデンサ
C002,003:48,000μF/100V
(CE331WG2A483CST)
Protection
Assembly
プロテクション Ass'y
(720-0081-10)
LED Assembly
(723-0144-00)
LED for Logo:D3,4
ロゴLED
(SDPW3DG0B0-J)
Heat Sink
ヒートシンク
(240-0093-00)
Power Transformer
パワートランス
(510-2062-00)
Name Plate
ネームプレート
(180-3059-04)
Power Amp Assembly
パワーアンプ Ass'y
(717-0093-00)
Lamp Assembly
ランプ Ass'y
(723-0145-00)
Lamp:PL1,2,3
ランプ
(176-4501-10)
Inrush Protector
Assembly
インラッシュ防止 Ass'y
D,U,T type(716-0799-01)
E,K type (716-0799-03)
Fuse/フューズ
T15A L AC250V/10 0 ~120V
(310-9910-00 )
T6.3A L AC250V/2 20~230V
(310-1602-00 )
Handle B/取手
(132-0100-03)
Spacer/スペーサ
(250-1219-03)
Diode(A) Assembly
ダイオード(A) Ass'y
(716-0794-00)
Diode/ダイオード:D1
(S15VB20)
MPP Capacitor
MPPコンデンサ
C001: 0.047uF/250V
(CF99MF2E473 MR46)
Diode(B) Assembly
ダイオード(B) Ass'y
(716-0795-00)
Diode/ダイオード:D4
(D25XB60)
Power Push Switch
パワープッシュスイッチ
(354-1025-00)
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。


Page 5
Meter
メーター
(178-2042-00)
Lamp Assembly
ランプ Ass'y
(723-0145-00)
Lamp:PL1,2,3
ランプ
(176-4501-10)
LED Assembly
(723-0144-00)
LED for Logo:D3,4
ロゴLED
(SDPW3DG0B0-J)
Panel Name Plate
パネルネームプレート
(180-1106-02)
Acrylic
アクリル板
(172-0150-03)
Foot
脚
(238-0023-00)
Binding Serew/脚用
ブレザータップタイト/4×14
(611-0414-02)
Power Push Switch
パワープッシュスイッチ
(354-1025-00)
Rink
リンク
(251-9021-04)
Indicator
インディケータ
(173-9097-03)
Hexa Bolt
六角穴付ボルト
(631-0011-10) 4pcs.
Front Glass
フロントガラス
(172-0149-13 )
Gain Switch Assemb ly
ゲインスイッチAss'y
(716-0796-00)
Push Button for POWER
プッシュボタン
(388-5061-13)
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。
- 4 -
Meter Switch Ass em bly
メータースイッチAss' y
(716-0801-00 )

Page 6
MISCELLANEOUS(
本体その他使用部品)
NO
D3,4
PL1,2,3
S001
RELAY1~3
F1
C002,3
C001
D1
D4

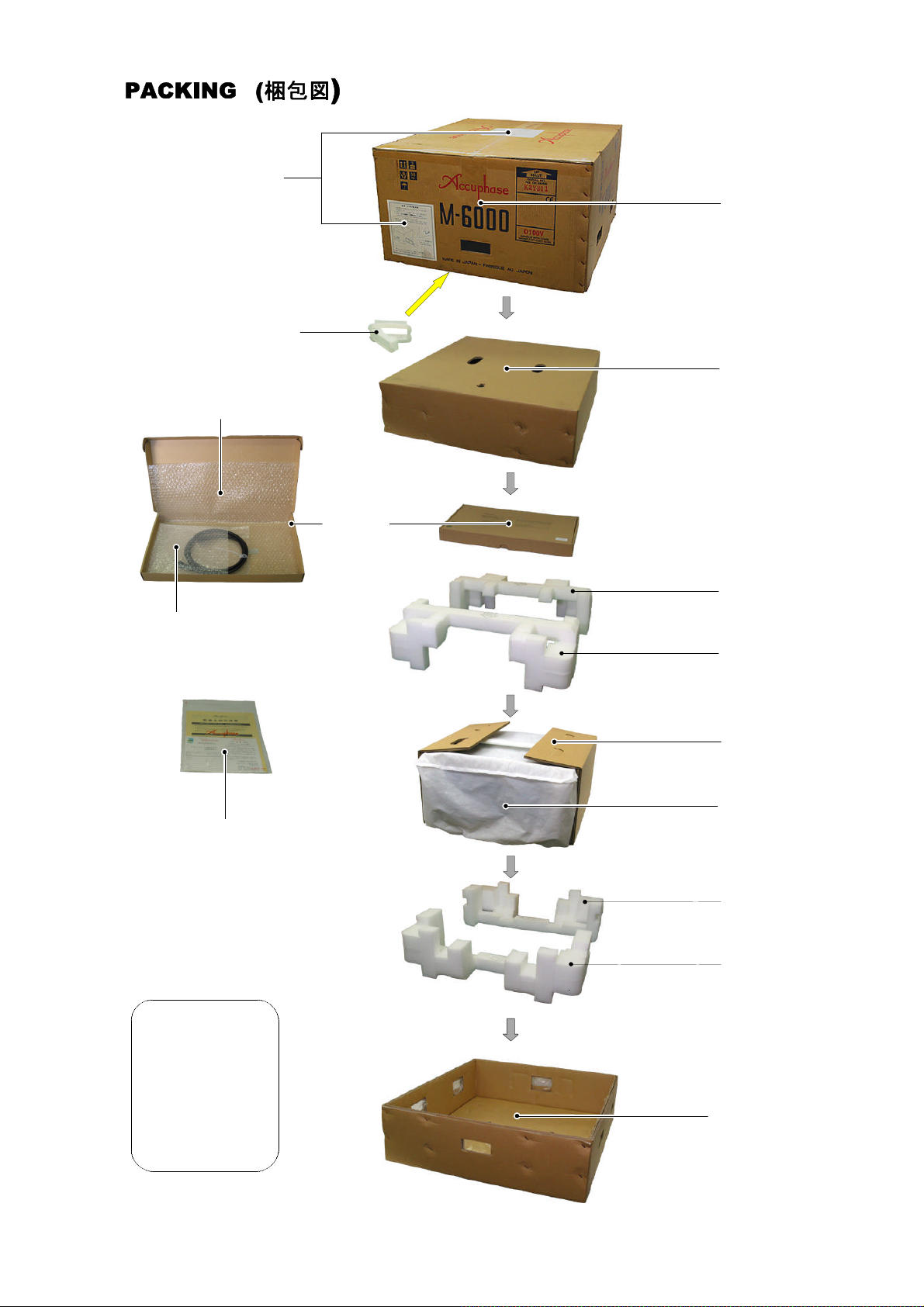

Packing
Material
梱包材
Description(
PC B oar d f or
Inp ut A sse mb ly
Inr ush Prote rct ion Ass' y
Pro tec tio n A sse mbl y
Out put Assem bly
Pow er A mp Ass emb ly
LED forLogo
ロゴ LED
Met er L amp
メータ ーラン プ
Pow er S wit ch /電 源 スイッ チ
Out put Relay
出力 リレ ィ
Fus e T15A L A C2 50V
フュー ズ T 6.3 A L AC 250 V
Ele ctr oly ti c C apa cit or
アルミ 電 解コ ンデ ンサ
MPP Capacito r
MPP コンテ ゙ンサ
Dio de
ダイ オート ゙
Top Carton B ox
ダン ボー ルケー ス上 箱
Inn er S ub- Ca rto n
ダン ボー ルケー ス
Bot tom Carto n B ox
ダン ボー ルケー ス下 箱
Top Pad /トッフ ゚パ ッド
Top Pad /トッフ ゚パ ッド
Cen ter Pad / 中パッド
Bot tom Pad / ボト ムパッド
Bot tom Pad / ボト ムパッド
Joi nt / ジ ョイン ト
Cov er
保護 カハ ゙
Acc ess ori es Cas e
付属 品 ケー ス
Wra ppi ng S he et/ シート
Bag for AC C ord
Pol y B ag
ビニ ール 袋
Cor d B and
コート ゙バ ンド
部 品 名
)
部 品
Parts No.(
115 -18 36- 10
115 -18 38- 00
115 -18 43- 10
115 -18 44- 00
115 -18 45- 00
SDP W3D G0B 0-J
176 -45 01- 10
354 -10 25- 00
362 -22 30- 00
310 -99 10- 00
310 -16 02- 00
CE3 31W G2A 483 CS T
CF9 9MF 2E4 73M R
S15 VB2 0
D25 XB6 0
800 -02 86- 04
801 -02 76- 00
801 -02 77- 00
803 -04 15- 00
803 -04 16- 00
803 -04 14- 00
803 -04 17- 00
803 -04 18- 00
249 -00 45- 00
810 -46 50- 04
801 -02 47- 20
810 -45 45- 04
810 -20 30- 04
812 -24 35- 04
280 -00 43- 00
No.)
Remarks(
LED Ass'y
Lamp Ass'y
Out put Ass'y
for 100-120V
for 220-240V
48, 000 uF/ 10 0V
0.0 47u F/2 50 V
46
Dio de( A) A ss 'y
Dio de( B) A ss 'y
Fro nt( 前 )
Rea r ( 後 )
Fro nt( 前 )
Rea r ( 後 )
6pc s.
本体 保 護 カバ
ACコ ード
取説 用
for AC Cor d
備 考
)
NO.
Scr ews fo r
ネジ 類
Accessories
付属 品
Description(
Fro nt P an el / フロントパネル 用
Han dle /フ ロント パネル用
Pow er A mp Ass em bly
パワ ーアン プ Ass 'y 用
Han dle /サ イド 取 手 用
Top Plate /トッ プ プレ ート 用
Bot tom Pl ate /ホ ゙トム プレ ート 用
Foot f or Bot tom si de /脚 用
Bin din g S cre w/フ ゙レサ ゙ー Bタイ トネシ ゙
Foot f or Rea r side /バックハ ゚ネル用
Bin din g S cre w/フ ゙レサ ゙ー Bタイ トネシ ゙
Pow er T ra nsf orm er/ 電 源ト ラン ス
Own er' s M anu al
取扱 説 明 書 ( 日 本 語)
Cau tio n N ote s
注意 書
Pow er S up ply Co rd ( J t ype )
電源 コー ド  (U t ype )
Pin Jack C ove r / ピン ジャ ックカ バ
Con nec to r C ove r f or fem ale
Con nec to r C ove r f or Mal e
コネク タカハ ゙
部 品 名
)
Fla t H ead /皿Bタ イトネジ
Hex a H ole bolt/ 六 角 穴ツキボルト
Hex a H ole bolt/ 六 角 穴ツキボルト
Hex a h ole Bolt/ 六 角 穴ツキボルト
Sta r-h ole Bolt
トルク ス穴 付 皿ホ ゙ルト
Bin din g N eil Sc rew
バイ ンド ツメ 付B タイト ネジ
Pan Hea d S cre w W ith Sp rin g
なべ スフ ゚リン グ 付ネ ジ
(E t ype )
Parts No.(
613 -04 12- 01
631 -00 11- 10
631 -00 11- 10
631 -00 19- 00
631 -00 48- 00
631 -00 54- 00
611 -04 14- 02
611 -04 14- 02
60C -06 14- 02
820 -22 49- 00
820 -02 49- 00
821 -00 11- 00
821 -00 10- 00
680 -14 04- 20
680 -24 02- 00
680 -34 02- 00
254 -20 15- 04
254 -20 26- 04
254 -20 27- 04
部 品
No.)
備 考
Remarks(
4× 12 mm  6pc s.
M5 ×1 2  4pc s.
M5 ×1 2  12pc s.
M4 ×4  8p cs.
M5 ×1 57pcs .
3× 10 mm  11p cs.
4×14mm  4p cs.
4×14mm  4p cs.
Eng lis h
Jap ane se
Eng lis h
Jap ane se
2-c ond uct or
2-c ond uct or
3-c ond uct or
)
4pc s.
2pc s.
1pc e.
1pc e.
About Voltage Change/電 圧 変 更 に つ い て
The voltage of a product is used according to the safe method of the area. It is set
only to 100V in Japan. When voltage change is required, the accepted specialist carries
out according to directions of our company.
Therefore, it waits for directions of our company.
日本国内の電圧は100Vと定められています。従って国内では100V以外の製品は使用できません。
電圧変更が必要な場合は、当社に確認の上指示に従って下さい。
- 5 -

Page 7
Diode(A)Assembly(716-0794-00)
ダイオード(A)Ass'y
R1
K2
D1
K1
PC B oa rd  115 -1 83 3- 00
PC ホ ゙ー ド
Conne ct or Ass'y  K1  309 -5 16 7- 04
コネクタA ss 'y  K2  309 -5 16 6- 04
Oxide Meta l Film Resist or R1  RS143DA100JS  10Ω 2W
金属酸 化 物 皮 膜 抵 抗 器
Diode  D1  S15 VB 20
ダイオー ド
Diode(B)  Assembly (716-0795-00)
ダイオード(B)Ass'y
C2
D3
Q2
Q1
K5
C5
C4
C3
PC B oa rd  115-183 4- 00
PCホ ゙ー ド
Con ne ct or Plug  K5  30 8- 0807-00
コネク タフ ゚ラ グ  K6  308-0 21 2- 00
Tab u T ar mi nal  K8, 10 ,1 1  31 4- 05 36 -0 0
タブ 端 子
Gain Switch Assembly (716-0796-00)
K6
C6
K 1
Transistor  Q1  2SC4793
トランジスタ  Q2  2SA 1145-Y
Q3
Q4
C7 C1
D4
Zndar Diod e  D1, 6, 9, 10  HZ332L
ツェナーダイオード
Diode  D2, 5, 7, 8  1SR139- 40 0
ダイオード  D3  LN1VB60
Electrolyti c C ap acitor  C1,7  CE0 4W 2A 22 0L XV E 22u F / 100V
アルミ電解コ ンテ ゙ンサ  C2 ,6  CE6 92 WG 2A 10 2M 14 1000uF/100V
MPP Capaci to r  C3,4  CF9 9M F2 E1 03MR46 0.01u F/ 25 0V
MPP コンデンサ  C5  CF99MF2E104M R4 6 0 .1 uF /250V
Carbon Fil m R es is tor  R1,1 2  RD142HA333JFS  33k Ω 1/ 2W
炭 素 皮 膜 抵 抗 器  R3,10  RD1 42EA753JFS  75kΩ 1/4W
Fuse Re sistpor  R6, 7  RF142EAR10J  0.1 Ω  1/4W
フューズ抵抗器
.1
ゲインスイッチ Ass'y
Q3  2SC2705 -Y
Q4  2SA1837
D4  D25XB60
D11,1 2, 13 ,1 4  MA1 65
R4, 9  RD142EA101JF S  100Ω 1 /4 W
R5, 8  RD142EA301JF S  300Ω 1 /4 W
Connector Ass'y K3,4
コネクタAss'y(309-2295-04)
S1
K1
PC B oa rd
PCボー ド
(115- 18 35 -0 0 )
Con ne ct or Plug  K1  308-0407-00
コネク タフ ゚ラ グ  K2  308-020 6- 00
PC B oa rd
K2
PCホ ゙ー ド (1 15 -1 837-00 )
S2
Rotary S wi tc h  S1  336-4010-10
ロータリースイッチ
Push Swi tc h  S2  354-1 11 6- 00
プッシュスイッチ
Diode  D1 ~9  MA1 65
ダイオード
Ceramic C ap ac it or  C1  CK 92 Y5 V1 H104Z  0.1uF / 50 V
磁器コ ンテ ゙ンサ
Carbon F il m R es istor  R1,2 ,3  RD 14 2E A3 32JFS  3.3k Ω 1/4W
炭素 皮 膜 抵 抗 器
Meter Connector Assembly (716-0800-00)
メーターコネクタ Ass'y
PC B oa rd  115-1 84 0- 00
K1
PC ホ ゙ー ド
Conne ct or Plug  K1  30 8-0214-00
コネクタフ ゚ラ グ
Meter Switch Assembly (716-0801-00)
メータースイッチ Ass'y
S1
K1
PC B oa rd  115- 18 42 -0 0
PC ホ ゙ー ド
Con ne ct or Plug  K1  308-0606 -0 0
コネク タフ ゚ラ グ
Rot ar y S witch  S1  336-4010-10
ロータ リー スイ ッチ
- 6 -

Page 8
Input Assembly (716-0797-00)
S1
JK1
JK2
IC4  IC5
K2
IC3
RELAY1
IC1
IC2
RELAY2
Aud io Co nnector Plug J K1  30 1- 80 05-00
オーテ ゙ィ オコ ネク タフ ゚ラ グ
Aud io Co nnector Jack J K2  30 2- 80 06-00
オーテ ゙ィ オコ ネク タシ ゙ャ ック
Con ne ct or Plug  K1  308-102 7- 00
コネク タフ ゚ラ グ  K3  30 8- 05 26 -0 0
K4  308-0805- 00
IC P ro te ctor  F1,2  310-8102 -0 0
ICフ ゚ロ テク ター
Rot ar y S witch  S1  336-2005-00
ロータ リー スイ ッチ
Rel ay  RELAY1 ~5  362- 22 34 -0 0
リレィ
K3
RELAY4
RELAY3
RELAY5
K4
Zener Di od e  D1.2  HZ 9A2L
ツェナーダイオー ド
Diode  D3,6  11 EQ S1 0
ダイオード  D4,7  1SR 13 9-400
IC  IC2  NJM458 0D -D
Elctrolyt ic Ca pacitor C1, 2  CE0 4W 1H100VPE  10u F / 5 0V
アルミ電解コ ンデンサ  C17,25  CE 04 W1 E390LXVE  39uF / 2 5V
Polyester Ca pa citor  C3  CF9 22 N1H223JMMTF 0.0 22 uF/50V
ポリエステルコン デ ンサ  C 8 ~11  CQ921MQ1H 10 4K F2 D 0.1uF /50V
Polypropy le n C apacitor C23 ,2 4  CQ921PG2A 22 2J DT NF 22 00 pF /100V
ポリプロピレ ンコ ンテ ゙ン サ
Cermic C ap ac it or  C4,5, 15 ,1 6  CC92CH1H3 31 JF K2 8 330 pF / 5 0V
磁器コ ンテ ゙ンサ  C6, 7, 12 ,1 4, 20,26 CK92Y5V1H104Z  0.1 uF / 50V
Carbon F il m R es istor R9, 12  RD142EA333JFS  33k Ω  1/ 4W
炭素 皮 膜 抵 抗 器  R13 ,3 5  RD142EA332JFS  3.3kΩ 1/4 W
Metal Fi lm Re si stor  R1 ,2  RN14 2H K2 21 1F F  2.2 1k Ω 1/ 4W
金属 皮 膜 抵 抗 器  R3 ,4  RN 14 2H K4 42 1F F  4.4 2k Ω 1/ 4W
D5, 8  MA 165
IC4  UPC78N 18 H
IC5  UPC79N 18 H
C18,19  CE 04W2A220LXV E  22uF / 10 0V
C22 ,2 7, 28  CF922N1H 33 4J MM TF 0.33uF / 50 V
R24,25, 30 ,3 1, 34 RD142CA274J  270k Ω 1/6W
R5,6, 7, 8  RN1 42HK3320FF  332Ω  1/4 W
R10,1 1, 16 ,1 9  RN142CK 10 01 F  1k Ω  1/6W
R14,1 5. 17 ,1 8  RN142CK4642F  46 .4kΩ 1/6W
R20,21  RN 14 2C K6 490F  649 Ω  1/6W
R22,2 3  RN 14 2CK4120F  41 2 Ω  1/6W
R26,27  RN 14 2C K4 70 0F  470 Ω  1/6W
R28,29  RN 14 2C K1 271F  1.27 k Ω 1/6 W
R32,33  RN 14 2C K8 202F  82k Ω  1/6W
ln-rush Protector Assembly (716-0799-01) for D/U Model
<716-0799-03 for Etype Model>
RELAY1
R4
K4
R5
D1
R7
R6
K5
K3
FH1 FH2
Jumper Setting/ジャンパー設 定
VOLTAGE  Ass'y NO
100-120V  716-0799-01
230V  716-0799-03
R3
J3
J1  J2  J3
K2
K1
R1
J1
J2
Fuse Holdar  FH1,2  306-2001-00
フューズホルダ
Tabu Tarminal  K1  314-0530-00
タブ端子  K2,3,4,5  314-0536-00
Relay  RELAY1  362-4102-00
リレィ
Elctrolytic Capacitor  C1  CE04W1V101VK  100uF / 35V
アルミ電解コンデンサ
Fuse Resistor  R2  RF142EAR47J  0.47Ω 1/4W
フューズ抵抗器  R3,6  RF993HG2R2J  2.2Ω  5W
Metal Plate Resistor  R1,4,5,7  RW994AJ3R3J-S 3.3Ω  10W
金属板抵抗器
Diode  D1  S1VB60
ダイオード
- 7 -

Page 9
Output Assembly (716-0802-00)
D2
RELAY3
RELAY2
RELAY1
D3
Connect or Pl ug  K8  308-0513-00
コネクタプラ グ  K 9  308- 02 24 -0 0
Tarmina l  K1 ,7  314-052 3- 04
端子
Relay  RELAY1 ,2 ,3  36 2- 22 30 -0 0
リレィ
Choke C oi l  L1  506-0012 -0 0
チョークコイル
Diode  D1,2,3  1SR13 9- 40 0
ダイオード
Q1
D1
IC1
K9
C4
C2
Transis to r  Q1  2SC1627-Y
トランジスタ
IC  IC1  PC817-B/ C
Polypro py le ne  C2 ,4  CQ922N2 A4 73 JA PH F 0.47uF/ 10 0V
Capacit or
ポリプロヒ ゚レ ンコ ンテ ゙ンサ
Carbon F il m R esistor  R3  RD142H A2 03 JF S  20k Ω 1/2W
炭素 皮 膜 抵 抗 器  R6, 7  R D1 42 EA 22 3J FS  22 k Ω 1 /2 W
Oxide M et al Film Resistor R1  RS143FA 10 0J S- P 10 Ω  3W
金属 酸 化 物 皮 膜 抵 抗 器  R2  RS 143AA122JS-P 1.2k Ω 1W
K8
R4,5  RS1 43FA200JS-P 20Ω  3W
LED Assembly (723-0144-00)
D3
D1
D2
PC Board  115-1839-00
PCボード
Connectro P lu g  K1  308-0708-00
コネクタプラグ
Lig ht Ho lder
ライト ホル ダ
(23 4- 11 12 -0 3)
Lamp Assembly (723-0145-00)
PL1
K1
PL2
PL3
D4
K1
D5  D6
LED  D 1, 2, 5, 6  SEL2610C
D3,4  SDPW3DG0B 0- J
LED Sp ac er  D1,2,5,6 用  250-11 19 -0 0
LED スヘ ゚ー サ  D3 ,4 用  2 50 -0 06 1-00
PC B or ad  115-184 1- 00
PCホ ゙ー ド
Pil ot La mp  PL1,2,3  176 -4 501-10
パイ ロッ トラ ンフ ゚
Con ne ct or Plug  K1  308-020 9- 00
コネク タフ ゚ラ グ
- 8 -

Page 10
PowerAmpAssembly(717-0093-00)
VR2
TP2
Q2
Q12
Q18
Q26
Q27
Q31
Q33
Q35
Q39
Q41
R31
R14
Connector
Assembly
コネクタAss'y K3~7
(309-2681-04)
Q16
Q14
Q6
Q4
K1
Q3
Q5
Q13
Q15
K2
R24
R3
VR1
TP1
Q1  Q34
VCPCap  254-1112-00
VCPキャップ
Heat Sink  240-0093-00
ヒートシンク
Transistor Insulator  250-1323-14
絶縁スペーサ
Connector Plug  K1  308-0616-00
コネクタプラグ  K2  308-0416-00
Potentiometer  VR1,2  583-0527-00
半固定抵抗器
Zener Diode  D2,3,6,7  HZ153L
ツェナーダイオード  D10,11,16,19  HZ6C2L
Diode  D4,5,8,9  MA165
ダイオード  D14,15  MA167
FET  Q1,9,17,23,30,32,34,38  2SJ618
Tarnsistor  Q3 ,5 ,1 3,15  2SC27 05 -Y
トランジ スタ  Q4 ,6 ,1 4, 16  2SA1 14 5- Y
Therm al Sw it ch  TS 1  369-0034-00
サーマルス イッ チ
Electrolytic  C3,4,7,8  CE04W2A330RE3E 33uF /100V
Capacitor  C19,20,31,32 CE04W2D220PBE  22uF /200V
アルミ電解コンデンサ  C25,26,27,28 CE04W2A331KMG  330uF/100V
K8  308-0411-00
TP1,2  308-0221-00
D17,18  1SS83
Q2,12,18,26,31,33,35,39 2SK3497
Q7,11,1 9, 22  2SA1376A-K
Q8,10,2 0, 21  2SC3478A-K
Q24,28  2SC3902-S/T
Q25,29  2SA1507-S/T
Q27  2SC 34 21 -Y
Q36  2SA 81 7- Y
Q37  2SC 16 27 -Y
Q40,42  2SA1837
Q41,43  2SC4793
R38
Q9
Q17
R49
R73
Q37
R85
C26
Q25
R60
Q29
R66
C20
R90
C28
C32
C31
C27
Q24
R50
Q28
Q23
TS1
PPS C ap ac it or  C5,6 ,9 ,1 0  CQ922M1H472JAH SF 4700pF/50V
Polyp ro py le n Capacitor  C13,14  CQ 922N2A473JAPHF 0. 047uF/100V
ポリプ ロヒ ゚レ ンコ ンテ ゙ンサ  C23,24  CQ922N2A562JAPSF 5600pF /100V
MP Cap ac it or  C1 5. 16,17  CF922 MG 2E 10 4K MMX 0.1 uF / 2 50 V
Polye st er Ca pacitor  C18  CF92 2N 1H 22 3J MM TF 0.02 2u F / 50 V
ポリエス テル コン デ ンサ
Ceram ic Ca ac itor  C33,34  CC 92 CH 2H151J  151 pF / 500V
磁器コ ンデンサ
Cabon Fi lm  R 1,22,39,55,62,93  RD1 42 EA101JFS 10 0 Ω 1/4W
Resis to r  95 ,96,97
炭素皮 膜 抵 抗 器  R2 ,15,18,32,3 5, 48 ,5 1, 58 RD 14 2E A2 72 JF S 2.7 k Ω 1 /4 W
Fuse R es is to r  R4,5,29 ,3 0  RF1 42 EA 10 1G -J 10 0 Ω 1/4W
フューズ 抵 抗 器
Matal Fi lm Resisytor R53  RN1 42 HK 41 21 FF 4. 12 k Ω1 /2 W
金属皮 膜 抵 抗 器
Oxide Me ta l Film  R59  RS143FA200 JS -P 20 Ω  3W
Resis to r  R83 ,8 4  RS1 43 DA 82 2J S-P 8.2 k Ω 2 W
金属酸 化 物 皮 膜 抵 抗 器 R94  RS143DA680JS-P 68 Ω  2W
Metal Pl at e  R3,14,24 ,3 1, 38 ,49,50,60  RW9 93 DJR47K-H  0.47 Ω 2W
Resis to r  63, 66 ,7 0,73,80,85,88,90
金属板 抵 抗 器
Q30
R63
C19
R70
Q32
R6,7,25 ,2 6  RD1 42 CA 62 1J  620 Ω 1/ 6W
R8,11,2 7, 28 ,4 0,45,52,57 RD 14 2E A331JFS 330 Ω 1/4W
R9,10 ,3 3, 34  RD 14 2E A1 02 JF S 1k Ω  1/4W
R12,13, 36 ,3 7  RD1 42 EA 182JFS 1. 8k Ω 1/ 4W
R16,17, 21 ,2 3, 41,42,46,47 RD142E A2 20 JF S 22 Ω  1/4W
R19,20,43 ,4 4  RD1 42 EA 683JFS 68 k Ω 1/4W
R54  RD142HA56 3J FS 56k Ω 1/ 2W
R56  RD142EA6R 8J F  6.8 Ω 1/4W
R61  RD142EA15 2J FS 1.5k Ω 1/ 4W
R78,79  RD 14 2E A1 21JFS 120 Ω 1/4W
C25
Q36
R80
R88
Q38
Q40
65,68 ,6 9, 76 ,7 7,86,87,92
64,67 ,7 1, 72 ,8 1,82,89,91
Q43
K8
Q42
- 9 -

Page 11
ProtectionAssembly(720-0081-10)
X1
IC2
IC3
VR1
K5
IC4
X2
IC7
RELAY1 RELAY2
Q4
K6
X4
Q6
K4
K3
K2
K1
IC1
IC5
Q1
Q3
C2
Heat Sin k  240-1068-04
ヒートシンク
Connector Pl ug  K 1  308-0407-00
コネクタプラグ  K2,6  308- 05 08 -0 0
Relay  RELAY1,2  36 2- 22 32 -0 0
リレィ
Potentiom et er  V R1  583-0537-00
半固 定 抵 抗 器
Tarnsisto rs  Q 1  2 SA 1837
トランジスタ  Q2,6  2SA1048-GR
Diode  D1,8,11,16,17,19,2 0  MA165
ダイオード  D2,3,5,6  MA2 C7 00 A
Zener Di od e  D4  HZ242L
ツェナーダイオー ド  D 9  H Z6 A1L
IC  IC1  UPC7 8N 05 H
Digital T ar ns is tor  X1  R N2223
デジタルトラン ジ スタ  X 2,3,4  RN1 20 2
Ceramic C ap ac it or C1 ,1 1, 12 ,1 9, 20 CK 92 Y5 V1H104Z 0.1 uF /5 0V
磁器コ ンテ ゙ンサ  20 ~23, 25 ,2 7, 28
Polyester Fi lm  C8  CF9 22 N1 H2 23 JM MTF 0.0 22uF /50V
Capacitor  C31,35  CF 92 2N1H334JMMT F 0.33uF /5 0V
ポリエステルコン デ ンサ
K3  308 -0 90 5- 00
K4, 7  308 -0 61 6- 00
K5  308 -0 60 6- 00
K8  308-0308- 00
K9  308 -1 01 0- 00
Q3  2SC 47 93
Q4, 5  2SC 24 58 -G R
D7, 12 ,1 3, 14 ,1 5  MA1 67
D18  S1VB 60
IC2  UPC1 23 7C -A
IC3  426- 00 40 -1 0
IC4  TC74 HC 13 2A F/ EL
IC5  TC74 VH C4 04 0F
IC6  P IC 16 F6 30 -I /P
IC7  PC81 7- B/ C
IC8  S-80 84 5C LY
Q2
K7
K9
K8
C34
C33
IC8
Q5
X3
D18
C5  CE04W 1A 22 1V K  22 0uF/ 10V
C6, 32  CE 04W1H4R7VK  4. 7u F/ 50V
C10  CE04W1 H0 10 VK  1uF / 50V
C24  CE04W1 V4 71 VR E  470 uF /35V
C26  CE04W1 H2 20 VK  22uF / 5 0V
C33 ,3 4  CE 04W1H102RSE  1000uF/5 0V
R6, 34 ,5 5, 56  RD1 42 CA 10 4J  100kΩ 1/6W
R7  RD142CA122J  1 .2kΩ1 /6W
R8, 20  R D142CA101J  10 0Ω 1 /6 W
R9  RD1 42 CA 22 1J  220 Ω 1/6W
R10  RD14 2E A1 01 JF S 100Ω 1/4W
R11 ,1 2, 13 ,2 2, 46 RD 14 2C A4 73 J  47kΩ 1/6W
R14 ,1 6  RD142EA472JFS 4. 7k Ω 1/ 4W
R15 ,2 4  RD142EA751JFS 75 0Ω 1 /4 W
R17,18,30  RD 14 2C A4 72J  4.7 k Ω1 /6 W
R19  RD142C A6 22 J  6.2k Ω1/6W
R23 ,2 5, 26 ,3 8, 39 RD 14 2C A1 03 J  10kΩ 1/6W
R27  RD14 2E A1 02 JF S 1k Ω 1/ 4W
R29 ,3 2, 37  RD142CA563J  56k Ω 1/ 6W
R33,3 5, 45  RD 142CA123J  12k Ω 1/ 6W
R36 ,5 0  RD142CA102J  1k Ω 1 /6 W
R41  RD14 2C A5 62 J  5.6k Ω1/6W
R42  RD14 2C A4 71 J  470Ω 1/6W
R43  RD14 2C A3 32 J  33kΩ 1/6W
R44 ,4 8  RD142CA474J  47 0k Ω 1/ 6W
R47  RD14 2C A2 24 J  220k Ω1/6W
R49  RD14 2C A2 70 J  27 Ω 1/ 6W
IC6
Elect ro ly ti c  C2  CE04W 1E 10 2V K  1,0 00 uF / 2 5V
Capac it or  C 3,30  CE04W 1V 10 1V X  100 uF / 35V
アルミ電 解コンデンサ  C4,7,9 ,1 3, 18 ,2 9 CE04W1H100VK  10u F / 50V
PPS C ap ac it or  C17  C Q9 21HB1H104JH2D 0. 1u F /50V
PPSコン デ ンサ
Polyp ro py le ne Capacitor C1 4, 15  CQ 92 2N 2A 10 2J AP SF 1, 00 0pF/100V
ポリプ ロヒ ゚レ ンコ ンテ ゙ンサ
Fuse R es is tor  R 51 ~ 54  RF142EAR10 J  10 Ω 1/4W
フューズ 抵 抗 器
Carbo n R es istor  R1, 2, 3, 4  RD142CA681 J  68 0Ω 1 /6W
炭素皮 膜 抵 抗 器  R5  RD1 42 CA 91 3J  91k Ω 1/6W
Oxide Me ta l Film Res is to r  R40  RS143AA15 1J S- P 150Ω 1W
金属酸 化 物 皮 膜 抵 抗 器  R57  RS14 3D A1 50 JS-P 15 Ω 2W
- 10 -

Page 12

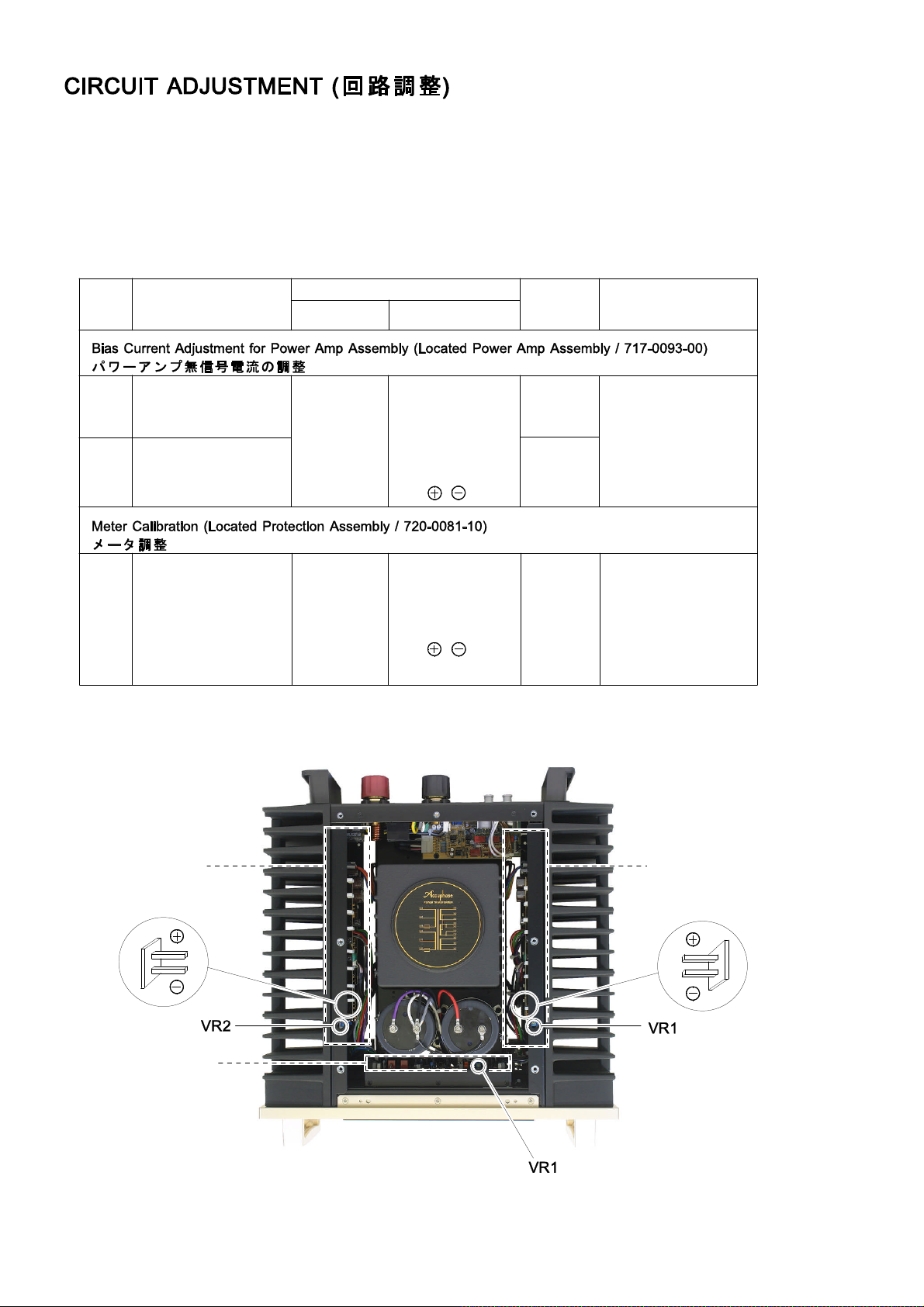

Notes  ※1. Internal input resistance of volt -ohm meter should be higher than 10k-ohms.
テス タ ー は、 入 力 抵 抗10kΩ 以 上 のも の をお 使 い下さ い 。
※2. Adjustments should be made in case of the PC Board or Transistors being change d.
調整 はPC ボー ド あ るい は トラ ン ジ スタ を 交 換 し た 場合 に 行 って 下 さい 。
※3. After feeding 1~10 watts output for about 15 minutes, check bias adjustment again.
出力1~10 ワ ッ ト前 後 で 通電 動 作さ せ た 後、 バ イア ス 電 流を 再 チェ ッ ク しま す 。
STEP  ADJUST ITEM  PROCEDURE
TEST EQ'PT  CONNECTING POINT
ステップ  調整項 目
Bias Current of
Left Side Powe r Amp
1
L SIDE. バ イ アス 電 流
検出 器  接続 点
V.O. Meter
set range to
less than
Power Amp Ass'y
パワーアンプ
(717-0093-00)
DC 0.3V
Bias Current o f
Right Side Pow er Amp
2
R SIDE.バ イ アス 電 流
テスター
DC0.3V
のレンジ
Test Point pin
テストポイント
以下
VTVM
Peak-0dB Calibration
1
0dB 較 正
Input : 1kHz
Sine Wave
Load :None
Speaker Terminal
入力 : 1kHz
正弦 波
無負 荷
Ass'y
出力 端 子
ADJUST
調整 箇 所
VR1 for
R Side.
VR2 for
L Side.
VR1
REMARKS
調整 ・ 備 考
Adjust for 13mV
reading of
V.O. meter
テスター の 指示
13mV に 調整 す る
Adjust i np ut signal
so that VTVM re ad s
34.64V.Then adjust
VR1 so Meter re ad 0dB.
VTVM の 指 示 が34.64V に
なる入力信号 を 入 れ、
メータの指示が0dB と な る
ようにVR,1を 調 整 す る。
L ch.
Power Amp Asse mbly
パワーアンプAs s'y
(717-0093- 00)
Test Point
テスト ポ イン ト
/ TP2
Protection Assembly
プロテクション Ass'y
(720-0081-10)
Meter Calibration /
- 11 -
メ ー タ 調 整
0dB
R ch.
Power Amp Asse mb ly
パワーアンプAs s' y
(717-0093- 00 )
Test Point
テストポイン ト
/ TP1

Page 13
Sticker
ステッカ /3pcs.
(180-9117-24)
Joint /6pcs.
ジョイント
(249-0045-00)
Wrapping Sheet
保護シート
(810-4545-04)
Poly Bag for AC cord
ビニール袋/電源コード用
(810-2030-04)
Top Ca rt on Box
上箱ダンボール
(800-0286-04)
Top PadCase
トップパッドケース
(801-0276-00)
Accessories Case
付属品ケース
(801-0247-20)
Top Pad (R)
トップパッド
(803-0416-00)
Top Pad (F)
トップパッド
(803-0415-00)
Poly Bag for Owner's Manual
ビニール袋/取扱説明書用
(812-2435-04)
Accessories/付 属 品
Manual
取扱説明書
Caution Notes
注意書
お客様カード(国内のみ)
目隠しシール (国内のみ)
案内状(国内のみ)
Power Supply Cord
電源コード
Center Pad
中パッド
(803-0414-00)
Cover
保護カバ
(810-4650-04)
Bottom P ad (R)
ボトムパッド
(803-0418-00)
Bottom Pad (F)
ボトムパッド
(803-0417- 00 )
Bottom C arton Box
底箱ダンボール
(801-0277-00)
See page 5/ 5頁参照
- 12  -

Page 14
M-6000 MASTER CIRCUIT DIAGRAM
+
K1
1
2
K3
2G
INPUT 1 INPUT 2
309-2584-04
1G
1
1A
2
1A
1G
2G
K6
1
2
UNBALANCED INPUT
3
4
IMPEDANCE 20kOHM
5
INPUT 1.38V
JK2
2
3
1
1G
IMPEDANCE 40kOHM
INPUT 1.38V
JK1
1G
1
3
2
DIODE(B)Ass'y
(716-0795-00)
P14
K11  K10
AC1 AC2
K1
RED#14
K12
RED#14
K4
RED#14
K8
BLK
K9
GRY#14
K3
BLK#14
K2
VIO#14
K7
VIO#14
K13
VIO#14
8
7
6
5
4
3
2
1
K5
314-0538-00 314-0538-00
GRY GRY
INPUTAss'y
(716-0797-00)
P15
C002
100V
309-5199-04
48000uF
100V
48000uF
C003
GND
309-0890-04
309-6101-04
12345
K4
L SIDE 309-2686-04
R SIDE 309-2686-04
6
6
10
9
8
7
6
5
4
3
2
1
K1
8
7
6
5
4
3
2
1
K4
K5
12345
K7
12345
309-1081-04
309-0891-04
6
JK2
JK1
314-1119-04
INPUT 1
BALANCED INPUT
INPUT 2
- 13 -
PROTECTION Ass'y
Ass'y No. Type
WHT.GRY
WHT.GRY
(720-0081-00)
P17
JUMPER
FUSE
J2,3
T:15A
J1
T:6.3A
BRN.RED
YEL
YEL.ORG
BRN
ORG
RED
K6308-0508-00
12345
VOLTAGE SELECTION T ABLE
1
2
(~)  (~)
220V
230/240V
WHT
BRN
WHT
BRN  YEL.GRY  RED
3
YEL.GRY
IN-RUSH PROTECTORAss'y
100V/120V:716-0799-01
230V/240V:716-0799-03
P14
K4  K2
309-5166-04
K2
K1
314-0538-00
L
E
!
N
BRN
S001
!
BRN
BLU
309-5167-04
309-5198-04
WHT
BLU
!
47n
C001
2 1
354-1025-00
!
DIODE(A) Ass'y
(716-0794-00)
P14
301-3304-00
AC IN
!
N(W)
J2,3
!
K3
K5
!
!
K1
!
T001:510-2062
!
ORG 120V
RED 100V
5
GRY 0V
4
3
YEL 120V
2
BRN 1 00V
1
WHT 0V
ORG
BLK
RED
BRN
GRN
GRY
BLU
YEL
TF
TF
BRN
WHT
JUMPER
FUSEJ1T:15A
T:6.3A
Ass'y No. Type
716-0799-01
716-0799-03
Remarks:Circuit shows D(AC100V)setting
INRUSH PROTECTION Ass'y
D,U(100,120V)
E,B(230,240V)
3
BLU
AC 21V
2
GRY
0V
1
GRN
AC 21V
K8
!
Attentionmark indicating critical components for safety.
Replacementmustbe made with identical parts of specified part number.
INRUSH PROTECTION Ass'y
D,U(100,120V)
716-0799-01
E,B(230,240V)
716-0799-03
Remarks:Circuitshows D(AC100V)setting
VOLTAGE SELECTION T ABLE
1  4 2  3  5 (~)  (~)
100V
-
120V
-
3
4
5
6
K2
1
2
3
4
K1
1
2
3
4
5
6
K2
(BLK)
1
2
3
4
LEDAss'y
(723-0144-00)
GND
4
5
RED
ORG
ORG
Left side
POWERAMPAss'y
(717-0093-00)
P16
Right side
POWERAMPAss'y
(717-0093-00)
P16
P14
1234567
-L
8
UNB
3S-L
K1
BAL
LED+
ACL+
ACL-
10
9
8
7
6
5
4
3
2
1
K9
9
8
7
6
5
4
3
2
1
K3
5
4
3
2
1
K2
4
3
2
1
K1
123
4
K8
123
4
K8
309-1082-04 309-0972-04
-
TP.2
1
2
1
2
-
TP.1
308-0221-00
-
TP.2
1
2
1
2
TP.1
-
309-2685-04
309-2682-04
1
2
K9
309-2585-04
METER SWITCH
Ass'y
6
(716-0801-00)
5
4
3
2
1
K1
GAINSWITCHAss'y
6
GRY
5
RED
4
GRN
3
VIO
2
BLK
1
K3
+
+
6
GRY
5
RED
4
YEL
3
VIO
2
BLK
1
K3
+
YEL GRN
OUTPUTAss'y
(716-0802-00)
12345
K8
P14
K4
P14
PCB:115-1837-00
600W(34.64V)2ohm
300W(34.64V)4ohm
150W(34.64V)8ohm
SPEAKER OUTPUT
309-2681-04
309-2681-04
K1  K7 K2 K3
P14
GRY
K2
1
2
U/B
GND
1
2
309-2295-04
(716-0796-00)
-
+
313-1023-12
313-1022-12
K4
K5 K6
WHT
BLK
LAMP Ass'y
(723-0145-00)
P14
1
2
K1
178-2043-00
- +
1
2
LP1
LP2
K1
M+ M-
(BLK)
(BLK)
K1
123
K3
1
2
PCB:115-1835-00
/ 716-0800
Ass'y
METER CONNECTOR
4
M-6000

Page 15
DIODE(B) ASS'Y (716-0795-00)
INPUT ASS'Y (716-0797-00)
1SR139-400
2SA1145_
MA165 D13
-Y
Q2
MA165 D12
1000u
100V
100V
1000u
D14
MA165  D11
MA165
308-0212-00
75k R3 75k R10
C2
C6
Q3
2SC2705_
-Y
1SR139-400
to POWER TRANS
HZ332L
HZ332L
LN1VB60
K6
D3
0.1 R7
0.1 R6
1
2
METER SWITCH ASS'Y
(716-0801-00)
- 14-
to Protection Ass 'y K9
IN-RUSH PROTECTOR ASS'Y
D2
R5
2SC4793_
300
D1
HZ332L
D9
D6
HZ332L
D10
300
2SA1837_
R8
D7
314-0536-00
Q1
100 R4
22u
100V
C7
100 R9
Q4
K11
D8 1SR139-400
D4
AC
C1
D15XB20
22u 100V
C5
100n
AC1 AC2
8
3sec
norm
GND
ML-S
ML-S
K1
33k R12
0.5W
10n
C3
+
R1
AC
-
10n C4
D5 1SR139-400
308-0807-00
K10
314-0536-00
METERSWITCH Ass'y
716-0801
6
1A  2A
5
4
3
2
1
5B  1B
308-0606-00
K1
665-#14
K12
665-#14
K4
309-5194-04
K8
314-0536-00
K9
309-5197-04
K3
0.5W 33k
S1A
336-4010-10
S1B
309-5195-04
K2
665-#14
K7
309-5196-04
K13
665-#14
8
+80V
7
+66V
6
-66V
5
-80V
4
-80V
3
-66v
2
+66v
1
+80v
K5
3A
4A
5A
OFF
2B
NOR
3B
3SEC
4B
8
to Power Amp Ass'y K8
LEFT RIGHT
to Power Amp Ass'y K8
BALANCED INPUT  UNBALANCED INPUT
K3
308-0526-00
1
2
3
4
5
302-8006-00
JK2
301-8005-00
JK1
+24V
-24V
2
3
1
1G
1G
1
3
2
UPC78N18H
IC4
C20
100n
C26
100n
IC5
UPC79N18H
270k R34
+24V
109876
D8
MA165
RELAY4
UNB/BAL
362-2234-00
12345
RELAY1
362-2234-00
987
6
+18V
1SR139-400
D4
IGO
11EQS10
C17
39u
D3
25V
D6
C25
39u
11EQS10
25V
IGO
D7
1SR139-400
-18V
METER CONNECTOR
ASS'Y
(716-0800-00)
MeterUnit
1
K1
to Protection Ass'y K 9
BALANCEINPUTAss'y 716-0797
470F R26
270k R24 270k R25
270k
R30
R31
270k
470F R27
412F R23
12345
330n C22
RELAY3
362-2234-00
6
10
-3dB
-24V
412F R22  1.27kF R28
C12
C9
100n
100n
C14
C8
100n
100n
+ -
2
308-0214-00
C23
2.2n
RELAY2
362-2234-00
6
BRIDGE (REV)
C24
2.2n
1.27kF
R29
12345
330n C27
987
10
-6dB
-24V  -24V
+17.4V
C11
C7
100n
100n
C10
C6
100n
100n
-17.4V
IC1A
IC3A
R18
46.4kF
46.4kF
R17
NJM4580D-D
6
5
5
6
NJM4580D-D
2
3
3
2
330p C16
1.00kF R16
IC3B
1.00kF R10
330p C5
330p C4
1.00kF R11
8
4
4
8
330p C15
IC1B
1.00kF R19
7
7
+17.4V
1
-17.4V
-17.4V
1
+17.4V
0.5W 332F
R8
0.5W 2.21kF R1
332F
0.5W
R7
2.21kF R2
332F
R6
0.5W
IC2B NJM4580D-D
332F R5
0.5W
362-2234-00
REV
NOR
3.3k
R13
REV
NOR
649F
RELAY5
R21
6
5A
4A
3A
4B
3B
2B
1B
987
12345
D5 MA165
10
-24V
987
649F R20
S1A
336-2005-00
S1B
336-2005-00
82.0kF R33
12345
10
R32
82.0kF
22u
+24V
1A 2A
5B
C19
22u 100V
R15
46.4kF
R14
46.4kF
C18
100V
330n C28
-12dB
C3
22n
NJM4580D-D
NJM4580D-D
LED ASS'Y (723-0144-00)
D1,2,5,6:SEL2610C D3,4:SDPW3DG0B0-J
Accuphase
D5  D6 D4 D3
308-0708-00
1234567
K1
BAL UNB
D1  D2
3sec
to Protection Ass 'y K3
8
10u 50V C2
+17.4V
IC2A
NJM4580D-D
8
33k R9
2
1
3
R12
0.5W
4
33k
C1
-17.4V
10u
50V
+24V
-3dB
-6dB
-12dB
R35
0.25W 3.3k
-24V
5
7
6
0.5W 4.42kF
R3
D1
0.5W 4.42kF R4
HZ9A2L
D2
HZ9A2L
1  2
310-8102-00
310-8102-00
308-0805-00
10
GND
9
L+
8
L-
7
6
5
4
3
2
1
GND
GND
GND
NFB
GND
to Power Amp Ass'y K2 (L)
to Output Ass'y K4
R+
R-
to Power Amp Ass'y K2 (R)
K1
308-1027-00
8
+24V
7
-3dB
6
-6dB
5
-12dB
4
-24V
F2
3
GND
1 2
2
+24V
F1
BAL-
1
K4
GAIN Switch Ass'y K1
Protection Ass'y K1
LAMP ASS'Y
(723-0145-00)
176-4501-10
x3
PL1
PL2 PL3
1
2
K1
to Protection Ass 'y K9
308-0209-00
(716-0799-01)
INRUSHPROTECTIONAss'y
100V/120V:716-0799-01
3.3 R5
3.3 R4
10W
2.2 R3
5W
J3
3.3 R1
10W
J1  J2
K4
D,U(100,120V)
E,B(230,240V)
!
Attention mark indicating criticalcomponents for safety.
Replacementmust be made with identicalparts of specified part number.
Remarks:Circuit shows D(AC100V)setting
230V/240V :716-0799-03
10W
!
!
FH1
2.2 R6
5W
!
!
!
314-0536-00
INRUSHPROTECTIONAss'y
3.3 R7
10W
!
716-0799-01
716-0799-03
362-4102-00
Ass'yNo. Type
!
3
2
RELAY1
!
BLU BRN
1C1A1B
!
!
100u
35V
1  4
314-0536-00
K2
FH2
314-0536-00
314-0536-00
S1VB60
D1
C1
FUSE
T:15A
T:6.3A
1C1A1B
!
!
!
314-0530-00
JUMPER
J2,3
J1
K3
!
WHT
BRN
K5
!
!
R2
0.1
K1
WHT
DIODE(A) ASS'Y
(716-0794-00)
309-5166-04
S15VB20
D1
K2
BRN
R1
10
2W
309-5167-04
BLU
K1
GAIN SWITCH ASS'Y
(716-0796-00)
to Input Ass 'y K4 to Protection Ass 'yK3
GND
C1
1
2
100n
1  2
3  4
S2
354-1116-00
PCB:115-1837-00
309-2295-04
K4
K3
1
5B  1B
S1B
336-4010-10
1A  2A
S1A
336-4010-10
308-0206-00
K2
2
R1--3:3.3k0.25W
D1--8:MA165
PCB:115-1835-00
308-0407-00
K1
1
2
123
+24V
-12
-6
2B
D1
-3
3B
D2
0
4B
D4
D3
3A
D5
4A
D6
5A
D9
D7
D8
4
-3dB
-6dB
-12dB
R3R2R1
OUTPUT ASS'Y
(716-0802-00)
GRN YEL
K2  K3
L SIG R SIG
4
RELAY3
362-2230-00
R2
1.2k
1W
308-0224-00
1
2
308-0513-00
K9
to Input Ass'y K4
314-0523-04
OUTPUTAss'y
716-0802
362-2230-00
RELAY2
3
4
3
D1
1SR139-400
251  6
1
251  6
PC817-B/C
2SC1627_
IC1
4
A
CO
Q1
3
K2EM
R7
22k
R6
12345
K8
to Protection  GRY BLK  WHT
Ass'y K2
This mark is not a pars of standard.
*
標準で実装しない部品を示す
*
SP Out+ SP Out-
K1
K7
100n C3
*
3
4
D2
251  6
1SR139-400
362-2230-00
-Y
47n C1
*
10 R1
506-0012-00
3.16W
22k
L1
47n C2
314-0523-04
0.5W 20k R3
RELAY1
3.16W 20
C4
47n
3.16W 20
GND
K5 K6
D3
1SR139-400
R5
R4
K4

Page 16
POWER AMP ASS'Y (717-0093-00)
+66V
1k R10
Q4
<-1.6mA
2SA1507_
Q3
<-1.6mA <-1.6mA <-1.6mA
1k R9
!
-66V
+66V
1k R34
!
Q14
2SC3902_
-S/T
Q13
1k R33
R5
Q29
-S/T
R4
R30
R29
!
100G
<-10mA <-10mA  <-10mA
100G
100G
-Y
<-10mA
100G
!
R20
68k
0.56V
22
R22
100
R39
100
Q11
Q10
-0.56V
0.56V
Q22
Q21
-0.56V
R23
22
R21
R19
68k
R44
68k
22
R47
22
R46
R43
68k
308-0616-00
K1
TS1
1
2
3
4
5
6
308-0416-00
K2
1
2
3
4
369-0034-00
C15
100n
TS1
TS2
+G1
+G2
-G2
-G1
GND
+INPUT
-INPUT
- 15 -
GND
from Input Ass'y K1  to Protection Ass'y K4
HEATSINK
R13
<-0.9mA
-K
Q8
2SA1376A_
2SC3478A_
-K
2SA1376A_  -K
-K
2SC3478A_
Q7
Q20
Q19
22
R17
22
R16  D5
1.8k
R12
<-0.9mA <-0.9mA
D4
MA165  1.8k
R37
22
R42
22
R41  D9
R36
<-0.9mA
D8
620
R7
MA165
-K
2SC3478A_ -K
-K
2SA1376A_
MA165
2SC3478A_
-K
2SA1376A_
1.8k
MA165  1.8k
*
C6
4.7n
Q6
2SA1145_  -Y
2SC2705_  -Y
C5
4.7n
*
620
R6
620
*
R26
C10
4.7n
Q16
2SA1145_  -Y
2SC2705_
C9
4.7n
*
R25
620
D3 HZ153L
Q5
D2 HZ153L
D7 HZ153L
Q15
D6 HZ153L
-Y
-Y
-Y
-Y
2SA1145_
2SC2705_
*
D1
HZ6C2L
2SA1145_
2SC2705_
-66V
0.5W 4.12kF R53
C4
C8
C25
*
C12
33u
33u
100V
100V
D10
HZ6C2L
Q25
2SA1507_
-S/T
500V
*
150P
C1
C34 500V 150p C33
+2.44V
R62
100
R61
56k
R54
0.5W
583-0527-00
R55
100
2SC3902_
Q28
Q24
D11
HZ6C2L
C3
C11
*
33u
100V
1.5k
VR2
3
1
500
-2.44V
100 R1
-S/T
C7
33u
100V
-Y
Q27
2SC3421_
6.8 R56
VR1
2
2
500
*
C2
C28
330u
100V
330u
100V
13mV
-
+
1
2
TP2
308-0221-00
+80V
2SK3497_
R31
0.47
R24
0.47
2W
2SJ618_
C13
R59
3.16W
Q18
R40
2.7k
R51
R32
2.7k
R45
Q17
-80V
47n
20
C32
22u
200V
2SK3497_
1
2
+
-
13mV
C20
22u
200V
K4
K7
K6
K5
K3
308-0221-00
TP1
H.T.
+80V
OUT
-80V
GND
to OUTPUT Ass'y
Q33
2SK3497_
330
R71
2.7k
R77
R49
0.47
2W
R38
0.47
R69
2W
2.7k
330
R72
2SJ618_
Q32
200V
C31
22u
C18
47nC14
2SK3497_
330
R73
0.47
2W
R70
0.47
2W
330
2SJ618_
J2
123
314-1135-04
22n
R86
2.7k
Q34
R76
Q35
R81
2.7k
R82
4
330
330
Q39
2SK3497_
R89
2.7k
R92
R85
0.47
2W
R80
0.47
R87
2W
2.7k
R91
2SJ618_
Q38
C19
22u 200V
J1
123
314-1135-04
Q26
2SK3497_
330
R52
2.7k
R58
R90
0.47
2W
R88
0.47
R48
2W
2.7k
330
R57
2SJ618_
Q23
Q31
2SK3497_
330
330
R60
0.47
2W
R50
0.47
2W
2SJ618_
R65
2.7k
R68
Q30
R64
2.7k
R66
0.47
R63
0.47
R67
2W
2W
330
330
2SJ618_
HEATSINK
4
Q41
Q43
R79
R78
Q42
Q40
+80V
123
R8
2.7k
R18
120
120
R2
2.7k
R11
Q1
+66V
Q2
330
330
-66V
C16
100n
-80V
4
R14
0.47
2W
R3
0.47
2W
C17
100n
Q12
2SK3497_
330
R27
2.7k
R35
2W
R15
2.7k
330
R28
2SJ618_
Q9
R84
8.2k
2W
*
D19
C24
5.6n
Q37
2SC1627_
2SA817_
Q36
5.6n
C23
D16
*
R83
C27
330u
100V
2SC4793_
2SC4793_
HZ6C2L
-Y
-Y
2SA1837_
C29  C30
8.2k
2W
100 R95
100 R97
68 R94
HZ6C2L
100 R96
100 R93
2SA1837_
308-0411-00
2W
^ 22mA
K8
D18 1SS83
D15 MA167
583-0527-00
3
1
D17 1SS83  D14 MA167
C26
330u
100V
from DiodeB A ss'y K5
CAUTION
!
Attentionmark indicating critical components for safety.
Replacementmust be made with identicalparts of specifiedpart number.
Thismark is not a pars of standard.
*
標準で実装しない 部品を 示す。
*

Page 17
PROTECTION ASS'Y (720-0081-10)
L. POWERAMP K1  R. POWERAMP K1
T.S.
T.S.
+GS
+GP
-GS
-GP
MA165
D8
R33
12k
14 7
0.1 R54
0.1
0.1 R51
0.25W
VCC
6
10
11
6
3
16
D15
D13
D14
6
TC74VHC4040F
8
R5
R6
MA167
MA167
MA167
+24V-U
1000u
50V
C33
1000u
50V
12345
K4
308-0616-00
TC74HC132AF/EL
- 16 -
AC 22.5V
POWER TRANS
0V
AC 22.5V
K8
308-0308-00
3
2
1
R37
56k
TC74HC132AF/EL
!
IC4B
4
5
R35
12k
1
2
C23
IC4A
100n
470k R48
D12 MA167
0.25W
R53
0.25W
!
0.28A
!
0.25W
S1VB60
D18
!
R52
0.1
0.28A
-24V-U
-GS
CK
CL
Q10
Q11
Q12
T.S.
T.S.
+GP
+GS
-GP
12345
308-0616-00
IC5
9
Q1
7
Q2
6
Q3
5
Q4
3
Q5
2
Q6
4
Q7
13
Q8
12
Q9
14
15
1
91k
C5
100k
220u 10V
22n C8
12k
R45
C32
R43
4.7u
3.3k
50V
Q3 2SC4793_
750
R24
C34
D4
HZ242L
100n
C17
R8
R15
100
750
Q1  2SA1837_
ANALOGMETERDRIVE CIRCUIT
K7
VCC
56k R29 4.7k R17
56k R32  4.7k R18
IC2 UPC1237C-A
1
OL
2
CV
3
LH
AC4G
C6
50V
R44
470k
100
R20
C24
470u35V
D5 D2
D6  D3
Q2
-GR
VCC
VC
MT
RD
4.7u
MA165
D1
MA165
2SA1048_
1n C14 1n
C15
D2,3,21,22:
MA2C700A
4.7k R30
1u 50V
C10
D20
C31
330n
4.7k R14
C30
4.7k R16
100 R10
100n C11
8
7
6
5
+24V
100u
-24V
426-0040-10
10u 50V
C13
+24V
R19
S-80845CLY
IC8
IGO
1W
52mA
150 R40
35V
1000u
100u 35V
C3
308-0606-00
IC3
20
GND
VREF
19
P121
P20
18
P122
P21
17
P123
P22
16
VDD
P23
15
/RST
P130
14
13
12
11
8
3sec
norm
UPC78N05H
P31
P45
P30
P44
P40
P43
P41
P42
R38  100k
10k
100n
D9
C21
6.2k
PIC PROGRAM
IC6
PIC16F630-I/P
1
VDD
2
47k R46
IC1
RA5
3
RA4
4
RA3
5
RC5
6
RC4
RC37RC2
IGO
25V
C2
>32mA(46mA)
100n
C1
10u 50VC410u 50V
100n
100n
100n
C19
C12
C22
K5
1
2
3
4
5
6
7
8
9
10
HZ6A1L
Vpp+5V
VSS
RA0
RA1
RA2
RC0
RC1
C7
C25
12345
22u 50V
D7 MA167
DATA
14
13
12
11
10
9
8
10u 50V
C18
100n
100n
C28
VCC
R27
6
1k
10k R23
C20
47k R22
100n
10k R26
C9
10u
50V
1.2k R7
R34
R36
1k
12
11
C26
13
TC74HC132AF/EL
IC4D
TC74HC132AF/EL
K6 308-0508-00
VCC
12345
100n C27
GND
CLK
R41
VCC
10u 50V
C29
R47
R25
10k
10
R42
470
VR1
IC4C
9
5.6k
220k
3
2
1
R9
220
2W 15 R57
RN1202
RN1202
PC817-B/C
1
VCC
5k
VCC
-GR Q4 2SC2458_
583-0537-00
A
K2EM
IC7
8
X4
X3
CO
362-2232-00
RELAY1
9
11
13
16
R11
X2
R4
680
330n
4
C35
3
-24V
10k R39
Q5
D11
MA165
D16
MA165
MA165
D17
R13
47k
RN1202
-GR
2SC2458_
27 R49
47k
680 R3
8
6
4
1
2SA1048_
47k R12
R56
100k
RN2223
+24V
-24V-U
+24V
9
11
13
16
-GR
Q6
R55
100k
+24V-U
-24V
362-2232-00
RELAY2
D19 MA165
OUTPUT
X1
308-0905-00
308-0508-00
308-0407-00
8
6
4
1
+24V-U
10
9
8
7
6
5
4
3
2
1
K9
308-1010-00
680 R1
9
680 R2
8
7
6
5
4
1.0k R50
3
2
1
K3
5
4
3
2
1
K2
4
3
2
1
K1
M- LP
M-LP
MT+
MT-(GND)
8
3sec
norm
MT-(GND)
ML-S
ML-S
3sLED-
8
LED-
UNBLED-
BALLED-
LED+
ACLED+
ACLED-
U/BSW
GND
-24V-U
GND
O-RL+
O-RL-
SIG
-24V
GND
+24V
BAL-RLY-
to LAMP Ass'y K1
to METER CON. Ass'y K1
to METER SW. Ass'y K1
to LED Ass'y K1
to GAIN SW. Ass'y K2
to OUTPUT Ass'y K8
to INPUT Ass'y K4

Page 18
-  1 7  -

Page 19
SPECIFICATIONS
[Guaranteed specifications are measured according to EIA standard RS-490.]
1,200 watts into 1 ohm(*)
600 watts into 2 ohms
300 watts into 4 ohms
Output in bridged mobe(using two M-6000 units)
Note:The rating marked(*)is for music signals only.
150 watts into 8 ohms
2,400 watts into 2 ohms (*)
1,200 watts into 4 ohms
600 watts into 8 ohms
0.05%with a 2-ohm load
0.03%with a 4 to 16-ohm load
%
0.01
At rated continuous average output
:20-20,000Hz+0,-0.2dB
At 1 watt outout
:0.5-150,000Hz+0,-3.0dB
28.0dB (GAIN selector in MAX position)
MAX,-3dB,-6dB,-12dB
Continuous output: 2 to 16 ohms
With music signal: 1 to 16 ohms
500
1.38 V for rated continuous average output
0.11 V for 1 watt output
Balanced:  40 kilohms
Unbalanced: 20 kilohms
120 dB with input shorted,
at rated continuous average output
-60 to+3dB(dB/%indication)
Logarithmic compression scale
Display illumination off switch
Peak hold time select: 3 seconds,
AC120V/230V
(Voltage as indicated on rear panel)
50/60Hz
180 watts idle
550 watts in accordance with IEC-60065
(A-weighted)
∞
1,2 00 W/ 1 Ω (1Ω は 音 楽 信 号 に 限 る )
600 W/ 2 Ω
300 W/ 4 Ω
ブリッジ 接 続 時  (2 台 ) 2, 40 0W /2 Ω (2 Ω は 音 楽 信 号 に 限 る )
定 格 連 続 平 均 出 力 時 :  2 0 ~ 20,000Hz + 0 - 0 .2dB
1W 出 力 時  :  0.5 ~ 1 50 ,0 00 Hz + 0 - 3.0dB
28. 0d B( GA INスイッチ : MAX 時
MAX, -3d B, -6 dB ,-12dB
連 続 出 力 時  2~ 16Ω
音 楽 信 号 時  1~ 16Ω
500
1.3 8V 定 格 連 続 平 均 出 力 時
0.1 1V 1W 出 力 時
バラ ンス  40kΩ
アンハ ゙ラ ンス  20 k Ω
(A 補 正 )
120 dB  入 力 ショート
定 格 連 続 平 均 出 力 時
-60 dB ~ + 3dB(dB/ % 表 示 )
対 数 圧 縮 型 、 表 示 消 灯 機 能
ピーク 値 の ホールト ゙ ・ タ イム 切 り 替 え : 3 秒 、 ∞
AC100V  50/60Hz
180W  無 入 力 時
550W  電 気 用 品 安 全 法
375W  8 Ω 定 格 出 力 時
幅 4 65mm × 高 さ  220mm × 奥 行  500mm
38.5kg
150W/8 Ω
1,200W/ 4 Ω
600W/8 Ω
0.0 5 %  2Ω 負 荷
0.03 %  4 ~ 16 Ω 負 荷
0.0 1 %
)
Width: 465 mm (18-5/16")
Height:220 mm (8-11/16")
Depth: 500 mm (19-11/16")
38.5 kg (84.9 lbs) net
48.0 kg (105.8 lbs) in shipping carton
2-14-10 SHIN-ISHIKAWA, AOBA-KU, YOKOHAMA, JAPAN
0809  861-3168-00
Printed in Japan
