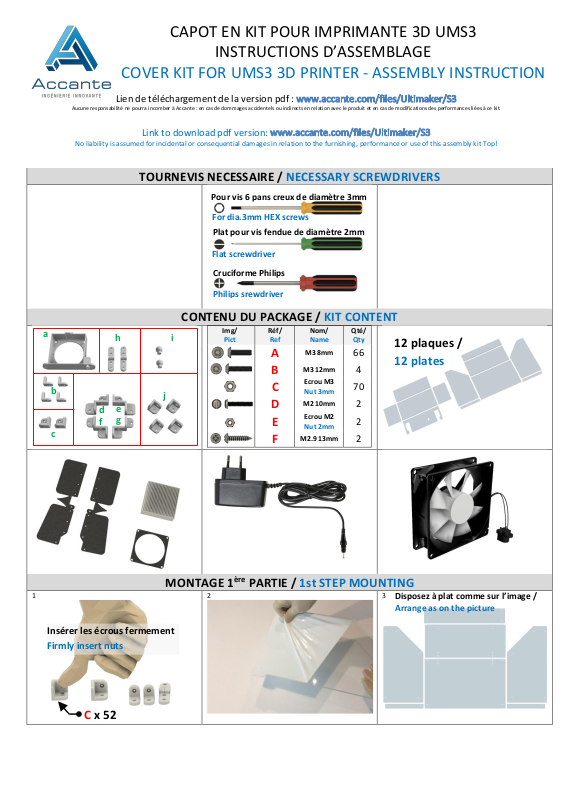

CAPOT EN KIT POUR IMPRIMANTE 3D UMS3
INSTRUCTIONS D’ASSEMBLAGE
COVER KIT FOR UMS3 3D PRINTER - ASSEMBLY INSTRUCTION
Lien de téléchargement de la version pdf :
Aucune responsabilité ne pourra incomber à Accante : en cas de dommages accidentels ou indirects en relation avec le produit et en cas de modifications des performances liées à ce kit.
Link to download pdf version:
No liability is assumed for incidental or consequential damages in relation to the furnishing, performance or use of this assembly kit Top!

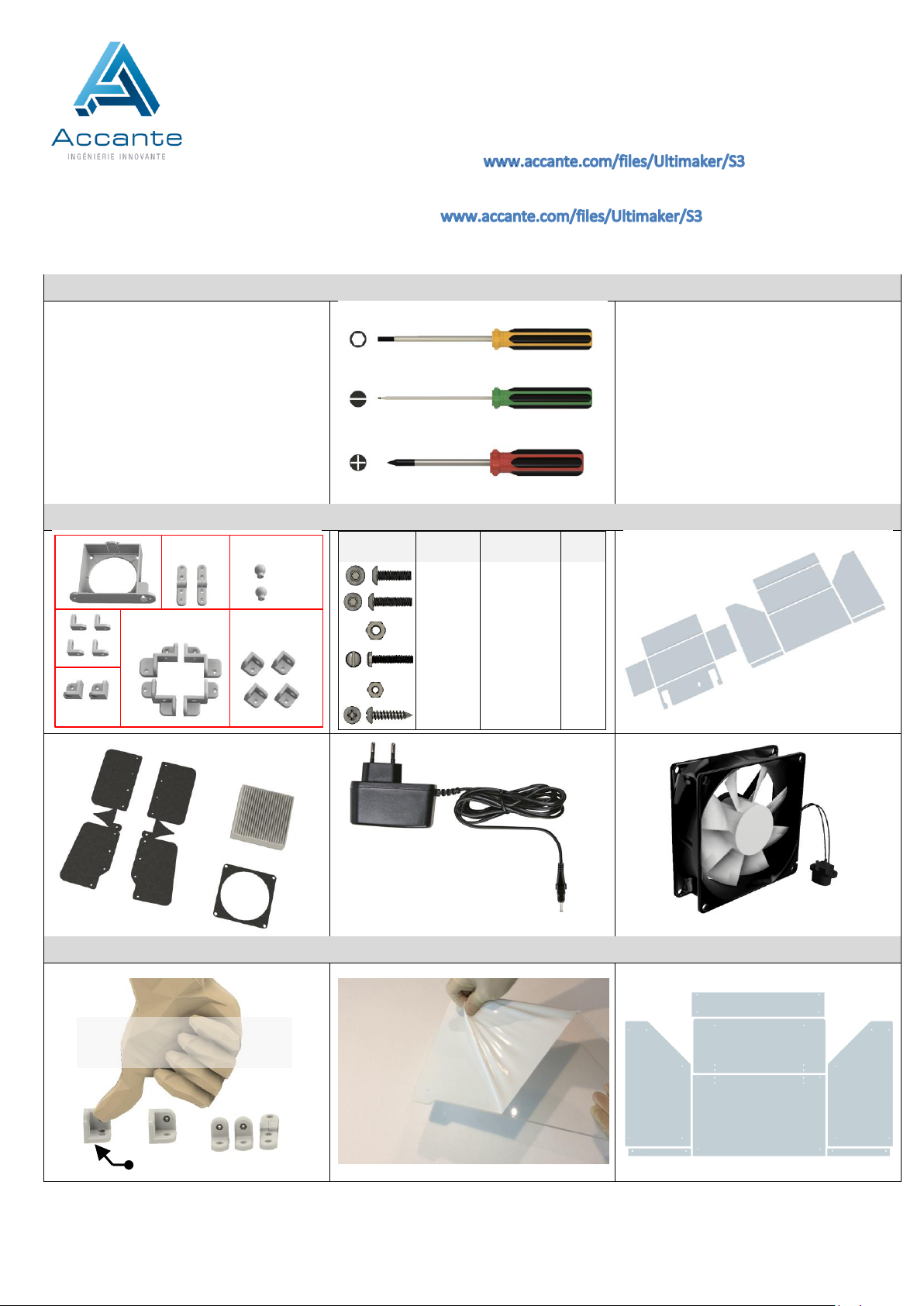

TOURNEVIS NECESSAIRE / NECESSARY SCREWDRIVERS
CONTENU DU PACKAGE / KIT CONTENT
Img/
Pict
Réf/
Ref
Nom/
Name
Qté/
Qty
A
M3 8mm
66
B
M3 12mm
4
C
Ecrou M3
Nut 3mm
70
D
M2 10mm
2
E
Ecrou M2
Nut 2mm
2
F
M2.9 13mm
2
MONTAGE 1
ère
PARTIE / 1st STEP MOUNTING
1 2 3
Pour vis 6 pans creux de diamètre 3mm
Plat pour vis fendue de diamètre 2mm
Cruciforme Philips
For dia.3mm HEX screws
Flat screwdriver
Philips srewdriver
a h i d e f g j b
c
Insérer les écrous fermement
Firmly insert nuts
C x 52
12 plaques /
12 plates
Disposez à plat comme sur l’image /
Arrange as on the picture
Page 2
4 5 6
7 8

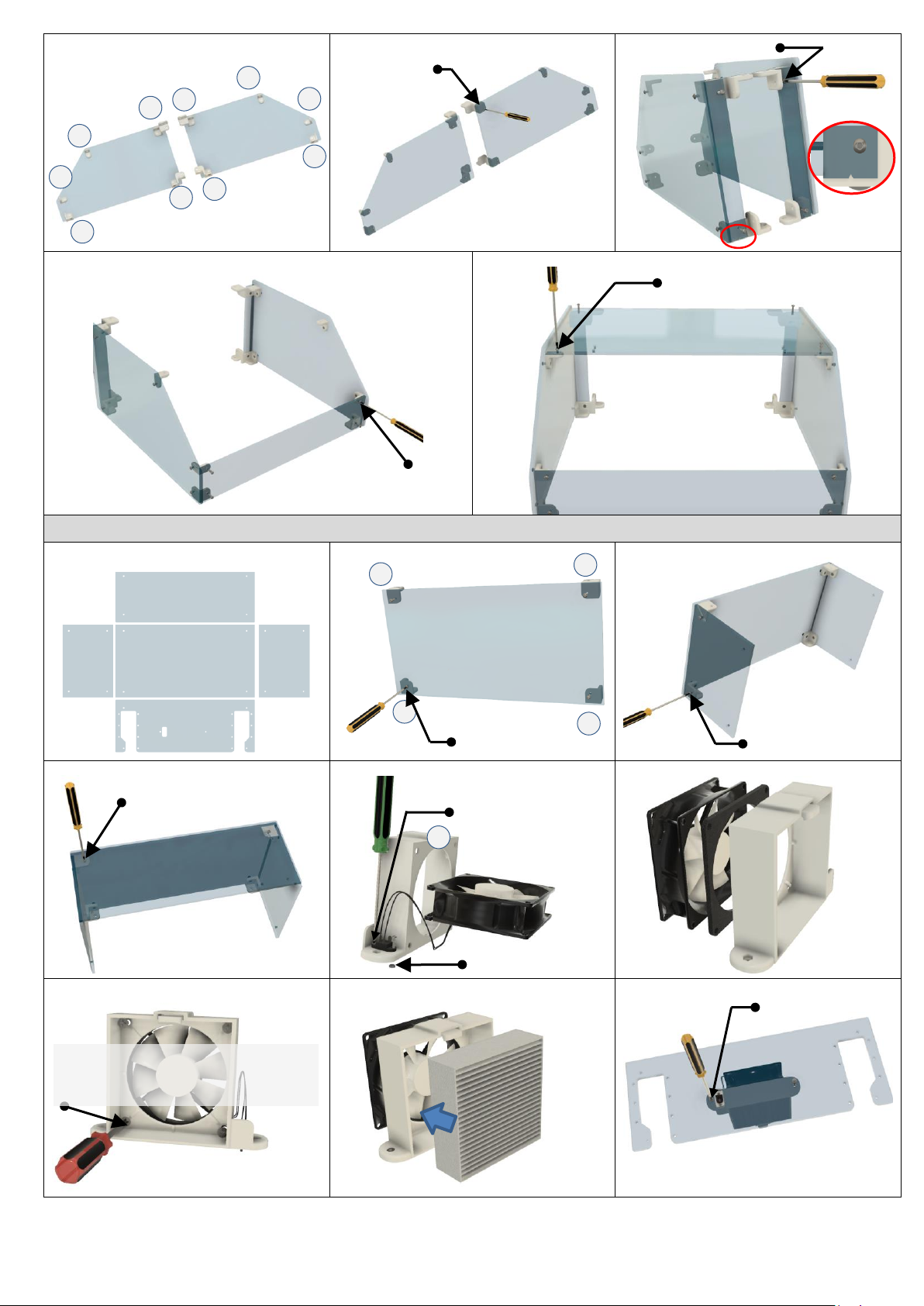

MONTAGE 2
ème
PARTIE / 2d STEP MOUNTING
9 10 11
12 13 14
15 16 17
b
d b b
c
g
f
c
b
e
A x 10
A x 4
A x 4
A x 4
j
j
j
j
A x 4
A x 2
D x 2
E x 2
VENTILATEUR
FAN
4 vis dans la boite du ventilateur /
4 screws are in FAN package
A x 2
a
A x 4
Disposez à plat comme sur l’image /
Arrange as on the picture
Page 3
18 19 20
21

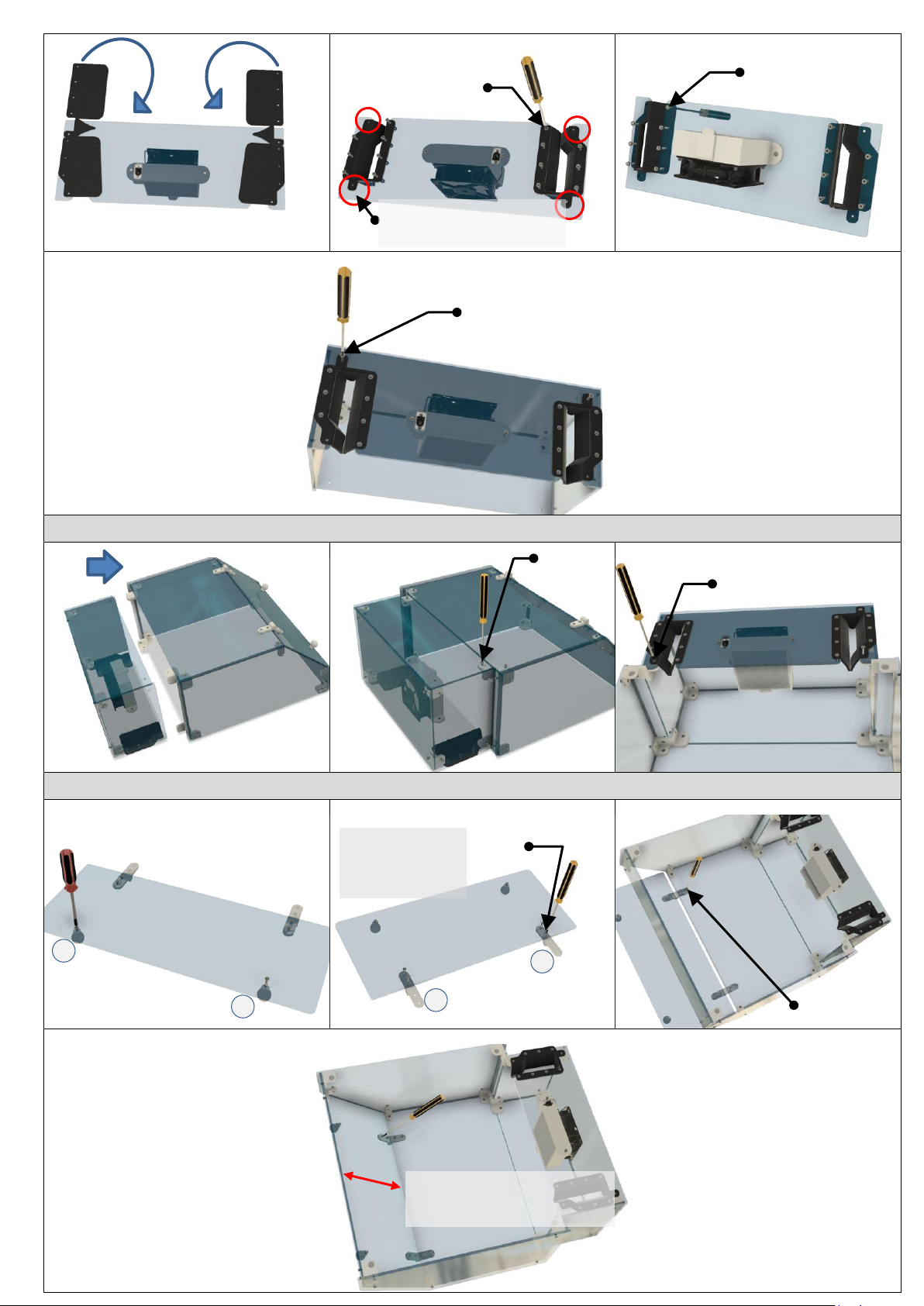

ASSEMBLAGE DES DEUX PARTIES / ASSEMBLY OF THE TWO PARTS
22 23 24
MONTAGE ET AJUSTEMENT DE LA TRAPPE / ASSEMBLY AND ADJUST TRAP
25 26 27
28
A x 14
C x 14
Pas de vis à cette étape /
No screw at this step
B x 2
A x 6
B x 2
i
i
h
h
A x 4
Ne serrez pas les
vis à fond /
Do not overtight
A x 4
Ajustez et serrez les 4 vis /
Adjust and tight the 4 screws
Page 4

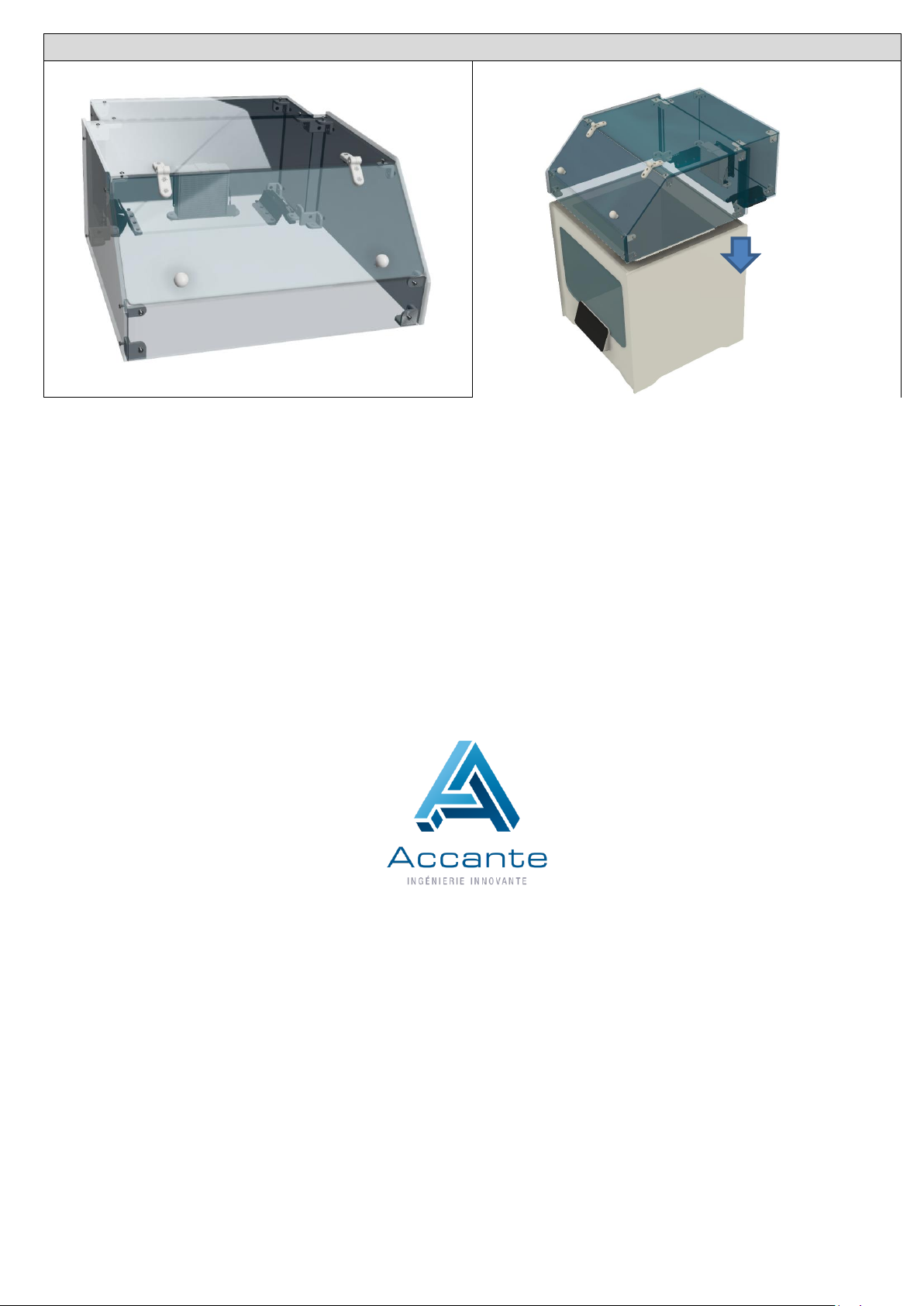

POSE SUR IMPRIMANTE 3D / PLACE ON THE 3D PRINTER
29 30
Vérifiez le serrage des vis après quelques heures.
Modèle déposé par Accante® - Reproduction interdite - Fabriqué en France
Loose check after few hours.
Accante® a registered trademark - Reproduction prohibited, all rights reserved –
Made in France
