ABX BOHEMIA, BOHEMIA terra rosa, LAPONIE, VALDEK User Manual

Návod

pro montáž,
obsluhu a údržbu
krbových kachlových
kamen

 Bohemia 4636-7
 Estonie 4008-6
 Finlandie 3031
 Kachlový sporák 3015
 Karelie 3025
 Kopec 3024
 Laponie 4012
 Kachlová pec Glasgow 3011
 Kachlová pec Oxford 3022
 Valdek 3023

www.abx.cz

VŠEOBECNĚ

Krbová kamna společnosti ABX jsou určena k přitápění a vytápění obytných a společenských
místností, tedy do prostředí obyčejného bez nebezpečí výbuchu a přítomnosti par těkavých
látek (dle ČSN 332000-3). Krbová kamna společnosti ABX jsou určena pro topení s občasným
dohledem. V kamnech nesmí topit děti. Místnost, ve které jsou krbová kamna instalována, musí
mít zajištěn přívod čerstvého vzduchu netěsnostmi oken a dveří. Není-li tomu tak, musí se do
místnosti zajistit dostatečný přívod čerstvého vzduchu průřezem, který odpovídá alespoň prů­řezu 2 dm

POPIS KRBOVÝCH KACHLOVÝCH KAMEN

Krbová kachlová kamna jsou tvořena oceloplechovým svařencem opláštěným panely
z kachlů. Celek je na soklu, který je dle typu a provedení ocelový omítnutý nebo z kachlů.
Na dně spalovacího prostoru kamen je pevný litinový rošt. Vermeculitový obklad dna a ver­meculitový obklad stěn kamen chrání svařenec před teplotním namáháním a napomáhá
spalování paliva. Dle typu kamen se popelník umístěný pod roštem v popelníkové komoře
vyjímá z čela nebo otvorem na dně topeniště pod roštem pomocí vyjímací páky. Kamna
mají přívod vzduchu do spalovacího prostoru rozdělen na primární a sekundární, některá
mají ještě terciální. Primární vzduch je přiváděn pod rošt. V principu se používá jen k záto­pu. Sekundární vzduch je přiváděn do ohniště nahoru a dolů. Horní vzduch je předehříván
a většinou stéká po skle přikládacích dvířek. Terciální vzduch je do ohniště přiváděn otvory
nebo štěrbinou v horní části zad topeniště a zajišťuje „dodatečné“ spalování nespálených
plynů. Zlepšuje hoření, zvyšuje účinnost. Do přikládacích dvířek krbových kamen je vsazena
sklokeramika odolávající vysoké teplotě a teplotním šokům, propouštějící tepelné záření
z ohniště do místnosti a umožňující vidět hoření paliva. Korpus kamen je nastříkán siliko­novou barvou, která získá potřebnou tvrdost až po vypálení prvním zatopením. Barva má
dostatečnou tepelnou odolnost. Kachlové opláštění kamen je koncipováno jako stavebni­ce sestávající z jednotlivých panelů, říms a nástaveb. Jednotlivé části stavebnice sestávají­cí z kachlů jsou výrobcem opatřeny fixačními a upevňovacími elementy. Ve smontovaném
stavu jsou dodávána pouze kamna Kachlový sporák. Odcházející horké spaliny obtékají jed­nak vermeculitovou a někde i plechovou rozrážku, na nichž se vychlazují před vstupem do
komína. Krbová kachlová kamna dle typu mají vývod kouřovodu dozadu, nahoru nebo oba
a až zákazník rozhodne, který využije, viz. příloha č. I. Do vybraných typů krbových kach­lových kamen je možno u výrobce vsadit teplovodní výměník. Teplovodní výměník se dává
do horní části topeniště, přičemž se vyjme vermeculitová rozrážka. Vstup a výstup vody do
výměníku je na zádech kamen.

2

. Při provozu a instalaci kamen je nutno se řídit následujícími pokyny.

Popis

KOMPLETNÍ DODÁVKA OBSAHUJE:

• Krbová kachlová kamna v rozloženém stavu.

• Ochrannou rukavici.

• Návod na montáž, obsluhu a údržbu.

• V případě kamen s teplovodním výměníkem dodatek k návodu „Teplovodní výměník Oxford“

• Záruční list.

SERVIS KAMEN

Servis krbových kachlových kamen v záruční i pozáruční lhůtě provádí provozovna společnosti
ABX s r.o.
Adresa: ABX, společnost s r.o.
407 47 Varnsdorf, Dvořákova ul. 988
tel. [phone], fax. [phone]
e-mail: [e-mail]

Na uvedené adrese se vyřizují reklamace a lze zde též získat informace související s instalací
i provozem kamen. Uvedená provozovna vyřizuje objednávky náhradních dílů.

BALENÍ KRBOVÝCH KACHLOVÝCH KAMEN

Krbová kachlová kamna ABX jsou dodávána na dřevěné přepravní podlážce. Jednotlivé kachlo­vé panely jsou zabaleny v polyetylénové bublinkové fólii a vloženy do kartonů. Sokl je rovněž
zabalen do kartonu a umístěn na přepravní podlážce. Sokl, korpus a kachlové díly v kartonu
jsou připevněny k podlážce polypropylénovou stahovací páskou. Ve smontovaném stavu jsou
dodávána kamna Kachlový sporák.

3

LIKVIDACE OBALU KRBOVÝCH KACHLOVÝCH KAMEN

Dřevěná podlážka a prkénka výztuh se po rozbalení rozřežou a spálí v kamenech. Popel ze spá­leného dřeva se s výhodou použije na zahrádce jako hnojivo ke květinám, nebo se uloží do
popelnice jako komunální odpad. U některých typů kamen zůstanou kartony, které jsou plně
recyklovatelné a odevzdají se do sběrny starého papíru. Balící polyetylénová fólie a stahovací
polypropylénová páska se mohou dát do popelnice jako komunální odpad nebo odevzdat do
nádob s tříděným odpadem - plastové hmoty.

LIKVIDACE KRBOVÝCH KACHLOVÝCH KAMEN

V případě likvidace krbových kachlových kamen se do běžného komunálního odpadu, popel­nice, dává vermeculit, těsnění, sklo, ochranná rukavice a kachle. Do sběrny kovových odpadů se
odevzdá korpus kamen, sokl - pokud je plechový, dvířka, litinový rošt případně s manipulační
pákou a zábrana proti vypadávání popela.

POKYNY PRO MONTÁŽ KRBOVÝCH KACHLOVÝCH KAMEN

• Při volbě místa instalace krbových kachlových kamen se musí uvažovat s jejich váhou.

• Při instalaci kamen je nutno dodržet minimální odstupové vzdálenosti od hořlavých hmot dle
ČSN 061008, jak je patrno z obrázku. Jedná se o stavební hmoty o stupni hořlavosti B, C1 a C2
podle ČSN 730823 (prkna smrková, borová, buková a dubová, desky dřevotřískové, pilinotřís­kové, pazdeřové a heraklit, umakart apod.) Jsou-li kamna provozována v prostoru s hořlavými
stavebními hmotami o stupni hořlavosti C3 (lehko hořlavé hmoty - laminované dřevotřísky,
hobra, sololit, polystyren, PVC, skelný laminát, podlahové textilie, foliové podlahoviny apod. ),
je nutno uvedenou bezpečnou vzdálenost zdvojnásobit.

• Nehořlavá podlaha musí přesahovat půdorysné rozměry kamen na stranách alespoň 10 cm,
vzadu alespoň 10 cm a vepředu alespoň 30 cm. Z uvedeného též vyplývají minimální rozměry
podkladového plechu pod kamna v případě postavení kamen na hořlavou podlahu. Podkla­dový plech musí mít tloušťku minimálně 2 mm. V případě instalace podkladové skleněné des­ky se na spodní stranu dávají pro odstranění nerovnosti korkové samolepicí terčíky (přesahy
jsou shodné jako u podkladového plechu).

• Krbová kamna se smí připojit na komín, který odpovídá normě ČSN 734210 a ČSN 734201
a má tah alespoň 10 Pa. Souhlas s připojením musí dát příslušné kominické středisko.

• Při montáži kamen je nutno zajistit dostatečný přívod čerstvého vzduchu do místnosti a to
alespoň průřezem 2 dm
zen velkými netěsnostmi oken a dveří. Výrobce doporučuje vždy zajistit samostatný přívod
čerstvého vzduchu.

• Kouřové vývody do komína musí být co nejkratší a musí mírně stoupat. Zakončení v komí­ně musí být ocelovou vložkou kouřovodu. Kouřová roura nasazená na kamna musí být proti
vytažení zajištěna kolíkem, čepem nebo nýtem (při montáži nutno svrtat). Celková délka kou­řových rour nesmí přesáhnout z důvodu dobrého tahu 2 m.

• Vlastní sestavení krbových kachlových kamen se provádí individuálně dle typu.

• Kamna Kachlový sporák se dodávají ve smontovaném stavu.

• Nehořlavá podlaha musí minimálně přesahovat půdorys kamen dle bodu 3, jinak je nutno
montáž začít položením nehořlavé podložky příslušné velikosti.

• Na nehořlavou podlahu nebo podložku se umístí sokl nebo kamna. Na vyvážený sokl se ustaví
korpus a provede připojení kouřovodu do komína.

• Na sokl a korpus se postupně zavěšují kachlové panely, římsy a nástavby. Každá z uvedených
částí stavebnice má prvky pro jednoznačné ustavení a upevnění. Následnost je zdola nahoru
a je patrná též z obrázků v příloze.

2

. Samostatný průřez pro přívod čerstvého vzduchu může být nahra-

Popis

Pokyny

Důležité upozornění

• Vzhledem k váze dílů a jejich možnosti poškození se doporučuje provádět montáž ve dvou
osobách.

• V žádném případě nelze užívat násilí.

• Obzvláště choulostivé jsou hrany a rohy kachlů, kdy neopatrnou manipulací a montáží dochá­zí k poškození glazury.

• Římsy, které mají vlepené mříže, se musí při manipulaci uchopit za kachle, nikdy za mříže.

• Obzvláště velká a drahá kachlová kamna (například Kaledonie, Kachlová pec) doporučujeme
nechat smontovat odbornou  rmou.

4

POKYNY PRO OBSLUHU

Provozování

Krbová kamna smí být provozována pouze v souladu s tímto návodem. Obsluhovat kamna
nesmějí děti. Topit se může pouze určeným palivem. Kamna vyžadují občasný dohled. Pro bez­pečnou obsluhu dodává výrobce s kamny ochrannou rukavici.

První zátop

Barva použitá na povrchovou úpravu se při prvním zátopu vypaluje. Důležité je po zatopení
postupně dosáhnout plného výkonu kamen a takto topit alespoň jednu hodinu. Během této
doby je třeba místnost intenzivně větrat. Domácí zvířata a klece s ptáky z místnosti raději
odstraňte. Během vypalování se nedotýkejte povrchu kamen, barva by se mohla poškodit.

Zátop

Při zátopu musí být rošt čistý. Položte na něj zmačkaný papír, dřevěné hobliny nebo třísky
a několik menších polen. Regulátory přívodu vzduchu pod rošt otevřete, sekundární vzduch do
topeniště uzavřete. Přesvědčte se, je-li zábrana proti vypadávání oharků na svém místě. Papír
zapalte a dvířka uzavřete. K zátopu se může použít podpalovačů typu PEPO. Nesmí se k zátopu
použít tekutých hořlavin typu „benzín“.

Topení

Po rozhoření kamen uzavřete přívod vzduchu pod rošt úplně nebo téměř (záleží na konkrétním
typu a tahových poměrech komína). Regulace výkonu kamen se provádí regulátory sekundár­ního vzduchu. Konkrétní polohy si musí dle místních poměrů uživatel ověřit. Polohy a umístění
regulátorů jsou patrny pro jednotlivé typy kamen z obrázků. Doporučuje se přikládat až po
vyhoření paliva na žhavé uhlíky. Shořelo-li palivo na žhavé uhlíky, pootevřete přikládací dvířka
o 10 - 15 mm a vyčkejte cca 15 - 20 vteřin, než otevřete přikládací dvířka úplně a do ohniště
položte palivo. Tímto postupem se výrazně sníží množství kouře unikajícího do místnosti při
přikládaní.

Pokyny

Čištění

Povrch kamen a sklo se čistí pouze tehdy, jsou-li kamna vychladlá a to buď suchým hadrem,
nebo je možno použít běžné saponáty. Rošt udržujte průchodný. Popelník nenechte přeplňo­vat. Po otevření popelníkového prostoru nezapomeňte na jeho opětné uzavření, hoření by pak
nebylo možné regulovat. Čištění v prostoru topeniště se provádí snadněji po vysunutí zábrany.
Před dalším zátopem ji nezapomeňte vrátit na původní místo. Podle potřeby, avšak alespoň jed­nou ročně, vyčistěte kouřové tahy včetně horní části spalovacího prostoru. Popel ze spalování
dřeva lze s výhodou použít jako hnojivo na záhony. Při manipulaci s popelem a popelníkem je
vždy nutno dbát zvýšené opatrnosti z důvodu možného popálení. Žhavý popel nesmí přijít do
styku s hořlavými předměty (papír v popelnici atp.).

Palivo

Krbová kachlová kamna jsou navržena pro topení palivovým dřevem, dřevními briketami. Vlh­kost spalovaného dřeva má být nižší než 18%. Získá ji dřevo skladované alespoň 2 roky ve vět­raném přístřešku. Při topení briketami je nutno brikety skladovat v suchém prostředí, jinak se
znehodnotí a rozpadnou. V případě topení dřevem „mokrým“ se ztrácí minimálně 20% na výko­nu. Roste spotřeba paliva a je nebezpečí „dehtování“ kamen.

Upozornění!

Krbová kamna nesmí být provozována při jiném než obyčejném prostředí. Například není mož­né topit kamny v místnosti, kde se pracovalo s ředidly, hořlavými lepidly, nátěrovými hmotami,
rozpouštědly apod.
Při instalaci kamen v místnosti je nutno zajistit přívod čerstvého vzduchu o průřezu min 2 dm
Možno realizovat dostatečnou mezerou pod dveřmi. Pokud jsou kamna instalována v místnosti
s jiným odsáváním (digestoř), je nutné přívod vzduchu do místnosti doplnit o další přívod.
Při manipulaci s popelem a popelníkem je vždy nutno dbát zvýšené opatrnosti a popel nesmí
být žhavý, aby nezapálil lehce hořlavé látky v popelnici (papír) a aby se obsluha nepopálila.
Při topení v krbových kachlových kamnech se nikdy nesmí zakrýt horní výdechová mřížka. Pro­stup ohřátého vzduchu mřížkou musí být volný, aby nedošlo k přehřátí kamen.
Vždy musí být volný přístup vzduchu z prostoru soklu do mezistěny kamen (prostor mezi vnitř­ní stranou kachlů a vnější stranou vnitřního pláště). Uvedenou mezerou musí proudit vzduch,
ohřívat se a ochlazovat kamna.

2

.

5

NÁVOD PRO ÚDRŽBU

Kamna se musí čistit zásadně ve studeném stavu (viz kap. čištění).
Nejčastější závady:

Poškozená cihla vyzdívky

Cihlu lze objednat jako náhradní díl u výrobce krbových kachlových kamen. Demontáž proveď­te v následujícím pořadí: rošt - cihly dna - cihly boků - cihly zad topeniště. Montáž pak proveďte
v opačném pořadí. Při topení může vyzdívka popraskat vlivem tepelných dilatací. Popraskané
cihly, pokud nevypadnou, neztrácejí svou funkčnost a nejsou proto důvodem k reklamaci.

Rozbité sklo

Sklo příslušného rozměru lze objednat jako náhradní díl u výrobce krbových kamen. Běžné
okenní sklo nelze použít. Držáky skla se odšroubují, zbytky rozbitého skla se odstraní. Těsní­cí šňůry se použijí při další montáži. Sklo, ale i držáky skla, se musí při montáži touto šňůrou
vypodložit. Na dvířka musí sklo dosedat po celém obvodu a nikde se nesmí opírat o svár nebo
jiný výstupek. Držáky skla dotáhněte citlivě a opatrně.

Poškozená dvířka topeniště

Výměna dvířek a jejich usazení je složitější oprava a proto ji může provádět pouze servisní pra­covník výrobního závodu.

Méně časté závady

Prasklá nebo rozbitá kachle římsy nebo boku opláštění. Výměna je již složitější oprava, a proto ji
může provádět pouze servisní pracovník výrobního závodu. Kachle použité na opláštění kamen
jsou vyrobeny se značným podílem ruční práce a vyznačují se tolerancemi typickými pro danou
technologii. Stěny a římsy sestavené z uvedených kachlů vykazují nerovnosti povrchu a spár,
které však v celku neruší. Tradiční technologie výroby kachlů ve spojitosti s použitím transpa­rentní glazury vede k výskytu drobných mikroskopických trhlin v glazuře takzvaného „HARISU“,
což není považováno za vadu a tudíž není důvodem k reklamaci. Haris přesně popisuje a de ­nuje norma ČSN 724710.

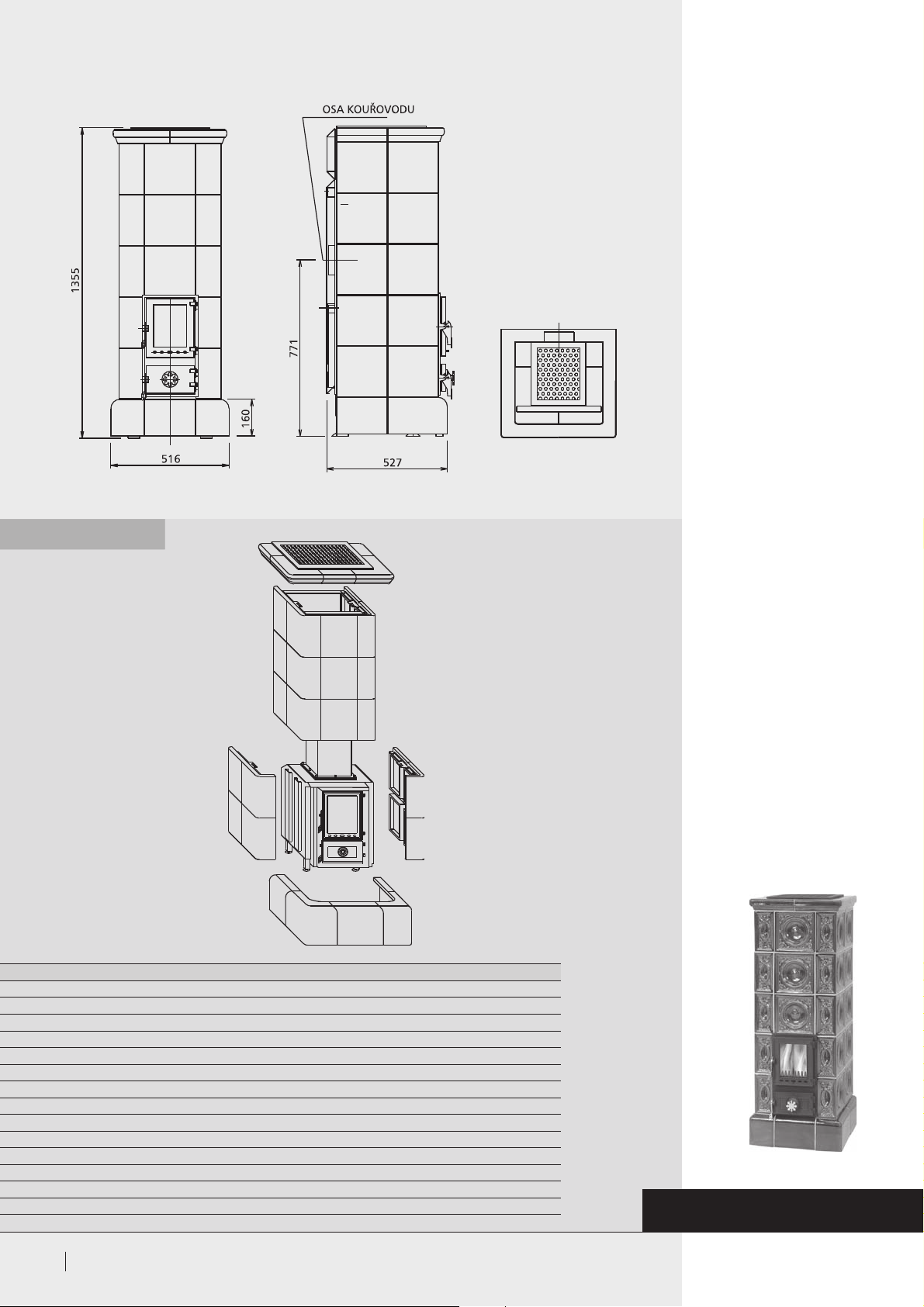

Za textovou částí tohoto návodu jsou nakresleny náčrtky vyráběných krbových kachlových
kamen s uvedením hlavních rozměrů, technických parametrů a montážním schématem.

Pokyny

UPOZORNĚNÍ

- kamna musí být napojena na samostatný komínový průduch

- v kamnech se nesmí spalovat odpad

- zejména před zahájením topné sezony je nutné zkontrolovat průchodnost komínového prů-

duchu a cest přívodu čerstvého vzduchu

- v případě vzniku požáru sazí v komíně je nutné urychleně odstranit veškerý hořlavý materiál

z blízkosti komínového tělesa. Zavolat hasiče na linku 150 nebo 112. Požár sazí v komíně se
nikdy nesmí hasit vodou, mohlo by dojít k jeho popraskání nebo dokonce k výbuchu. Do
příjezdu hasičů je možné se pokusit požár hasit pomocí vhazování písku vymetacími dvířky
nebo ze střechy do komína.

6
