Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

This user guide contains important information on starting operation and using the device. Make sure that this user guide is handed over when the product is given to other persons. Keep this user guide to consult later! For a list of contents with the corresponding page numbers, see page 35.

Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en service et l’utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d’utilisation afin de pouvoir la consulter à tout moment. Le sommaire disponible en page 64 fournit un aperçu du contenu avec le n° des pages correspondantes.

Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft. Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummers op pagina 95.

Le presenti istruzioni per l’uso contengono note importanti sulla messa in funzione e sull’utilizzo. Vanno osservate anche in caso di cessione del prodotto a terzi. La preghiamo pertanto di conservare le presenti istruzioni per l’uso in vista di una consultazione futura.

Un elenco dei contenuti con l’indicazione delle pagine corrispondenti è riportato nell’indice a pagina 124.

TVAC18000A

Bedienungsanleitung

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren

Produkten finden Sie auf der Internetseite

www.abus.com/plug-and-play

Version 10/2014

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen

unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Warnhinweis im Sinne des § 201 StGB: Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt oder eine so

hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder Geldstrafe bestraft werden! Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das nach aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt nach öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Deutsch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Symbolerklärung

Wichtige Sicherheitshinweise

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung 100-240 VAC Wechselspannung, 50 – 60 Hz (über Steckernetzteil an 5 VDC / 12 VDC) Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

5. Zubehör Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

6. Aufstellungsort Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich als auch für den Innenbereich vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden. Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung. Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10° - 50°C.

Deutsch

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

7. Funkübertragung Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montageort kann die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in Gebäuden jedoch deutlich weniger. Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate: Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

 Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.  Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

 Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu

verhindern, dass die Kunststoffummantelung schmilzt.

 Das Netzgerät der Kamera muss vor Feuchtigkeit und Nässe geschützt werden.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

 Öffnen Sie niemals das Gehäuse oder das Netzteil.  Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.  Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte

einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Nässe oder zu hohe Luftfeuchtigkeit  Extreme Kälte oder Hitze  Direkte Sonneneinstrahlung  Staub oder brennbare Gase, Dämpfe oder Lösungsmittel  Starke Vibrationen  Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern  Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors

führen

 Die Kamera darf nicht auf unbeständigen Flächen installiert werden

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung .......................................................................................................... 6

2. Lieferumfang ............................................................................................................................................... 6

3. Merkmale und Funktionen.......................................................................................................................... 7

4. Hinweise und FAQs .................................................................................................................................... 7

5. Gerätebeschreibung ................................................................................................................................... 7

5.1 Beschreibung des Rekorders .................................................................................................................. 7

5.2 Beschreibung der Kamera ....................................................................................................................... 9

6. Installation ................................................................................................................................................. 10

6.1 Rekorderinstallation ............................................................................................................................... 10

6.2 Anschluss einer externen Festplatte......................................................................................................... 11

6.3 Rekorder an das Netzwerk anschließen ................................................................................................... 11

6.4 Kameramontage ...................................................................................................................................... 12

6.5 Anlernen der Kamera an den Rekorder .................................................................................................... 13

7. Bedienung und Konfiguration via App ................................................................................................... 14

8. Bedienung am Rekorder ........................................................................................................................... 17

8.1 Liveansicht .............................................................................................................................................. 17

8.2 Livedarstellung ....................................................................................................................................... 18

8.3 Hauptmenü .............................................................................................................................................. 19

8.3.1 Kameraeinstellungen ........................................................................................................................... 20

8.3.2 Aufzeichnung ........................................................................................................................................ 22

8.3.3 Ereignisliste .......................................................................................................................................... 24

8.3.4 Systemeinstellungen ........................................................................................................................... 26

8.3.5 Speicherverwaltung ............................................................................................................................. 27

9. Wartung und Reinigung ........................................................................................................................... 29

9.1 Wartung ................................................................................................................................................... 29

9.2 Reinigung ................................................................................................................................................ 29

10. Entsorgung ................................................................................................................................................ 29

11. Tipps zur Fehlerbehebung ....................................................................................................................... 30

12. Technische Daten ..................................................................................................................................... 31

Deutsch

Funkrekorder

2x IR Funk-Außenkamera

2,4 GHz

2x Kamerahalterung inkl.

Montagematerial

3x Antenne

Netzwerkkabel

HDMI Kabel

Maus

2 x Netzteil inkl. EU-, AU- und

UK-Adapter 5 VDC/ 1A

1 x Netzteil inkl. EU-, AU-

und UK-Adapter 12 VDC/ 1A

8 GB microSD Karte

1. Bestimmungsgemäße Verwendung

Mit diesem Funkrekorder und den IR- Funkaußenkameras können Sie problemlos Videosignale per Funk auf mittleren bis großen Distanzen übertragen und darstellen. Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist, die Kamera überträgt das Videosignal drahtlos an den Rekorder. Aufgrund der Umwandlung in digitale Signale können somit Störungen und Interferenzen reduziert werden. Sobald der Sensor der Kamera eine Bewegung detektiert, startet die Aufzeichnung auf SD-Karte oder externe Festplatte. Sie haben die Möglichkeit bis zu 4 Kameras (TVAC18010) mit dem Rekorder zu verbinden und diese in der 4-fach Ansicht an einem Monitor / TV darzustellen und gleichzeitig mit VGA Auflösung aufzuzeichnen. Des Weiteren können Sie via Smartphone über die ABUS App „TVAC18000“ das Livebild der Kameras einsehen und aufgezeichnete Daten wiedergeben sowie den Rekoder konfigurieren.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

Deutsch



Antenne



LED Statusleiste





3. Merkmale und Funktionen

 Einfache Bedienung und Konfigration via App  Komplettset aus Rekorder und 2x IR Funk-Außenkameras  Kompakte IP66 Außenkamera mit Infrarot Nachtsichtfunktion und 640 x 480 Pixel Auflösung  Übertragung von Video und Audio mittels verschlüsseltem Digitalfunk  Erweiterbar auf bis zu 4 Funk-Kameras

4. Hinweise und FAQs

Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf unserer Internetseite

www.abus.com/plug-and-play. Informationen für die Fehlerbehebung finden Sie unter Punkt 11 dieser

Anleitung.

5. Gerätebeschreibung

5.1 Beschreibung des Rekorders

Vorderansicht:

Deutsch



HDMI Anschluss

Video & Audio Ausgabe an Monitor / TV



2 x USB

Anschlüsse für Maus und externe Festplatte



RJ45 Anschluss

LAN-Schnittstelle für Internetanschluss



DC 12V

Anschluss Spannungsversorgung



Reboot Taste

Neustart des Systems



SMA Anschluss

Anschluss für die externe Antenne



Power Taste

Ein- und Ausschalten des Rekorders



MicroSD Karten Slot

MicroSD Karten Slot für die Aufzeichnung auf bis zu 32 GB









  



Rückansicht:

Deutsch

LED

Status

Bedeutung

Power LED  An (rot)

Kamera an

Aus

Kamera aus

Link LED 

Blinken

Die Kamera ist im „Pairing-Mode“

An (grün)

Kamera hat Verbindung zum Rekorder

Aus

Kamera ist im Standby



Antenne



IR-LEDs



Power LED



PIR-Sensor



Kamerahalterung



Fix-Objektiv



Link LED



    



5.2 Beschreibung der Kamera

Vorderansicht:

Deutsch



SMA Anschluss



Mikrofon



Pairing-Taste



Anschluss Spannungsversorgung

  



Router

Internet

Mobiles

Endgerät

Monitor / TV

Maus

Rekorder

Kameras

Rückansicht:

6. Installation

6.1 Rekorderinstallation

1. Schrauben Sie die Antenne an den Rekorder und stecken Sie die Maus an einen USB Port an.

2. Schließen Sie als nächstes das LAN-Kabel an den Rekorder und verbinden Sie dieses mit dem Router.

3. Schließen Sie als nächstes das HDMI Kabel an dem Rekorder und einem Bildschirm an.

4. Stecken Sie die mitgelieferte microSD Karte in den dafür vorgesehenen Slot an der Rückseite.

5. Stecken Sie das mitgelieferte 12 V Netzteil an dem Rekorder an.

6. Schalten Sie den Rekorder an indem Sie auf der Rückseite den Netzschalter betätigen.

7. Schalten Sie ihr den Monitor / TV an und wechseln Sie zu dem HDMI Eingang.

Deutsch

Schließen Sie die Stromversorgung erst nach dem Anschluss aller USB-Geräte an!

Die USB Anschlüsse liefern 5V / 1000mA. Falls die externe Festplatte eine höhere Leistung benötigt, verwenden Sie bitte eine zusätzliche Spannungsversorgung.

6.2 Anschluss einer externen Festplatte

1. Schließen Sie zunächst eine Maus (nicht im Lieferumfang enthalten) an einem der beiden USB Ports

an.

2. An dem zweiten USB Port Schließen Sie nun eine externe Festplatte an. Bitte formatieren Sie diese

vor der ersten Installlation! Empfohlenes Format: FAT32

6.3 Rekorder an das Netzwerk anschließen

Verbinden Sie den Rekorder mit dem mitgelieferten LAN-Kabel mit ihrem Router um per App auf ihr Gerät zuzugreifen. Für den Zugriff via App beachten Sie bitte den Punkt 7.1. Zugriff via App.

Deutsch

Achtung:

Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funkübertragung am Ort der gewünschten Installation verfügbar ist. Schrauben Sie hierzu die mitgelieferte Antenne schon zu Beginn an.

Deckenmontage

Wandmontage

6.4 Kameramontage

Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslöcher auf dem Untergrund und bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen. Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

Schrauben Sie im Anschluss die Kamera auf den Halter auf und verbinden Sie das Netzteil mit der Kamera.

Montagemöglichkeiten:

Deutsch

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

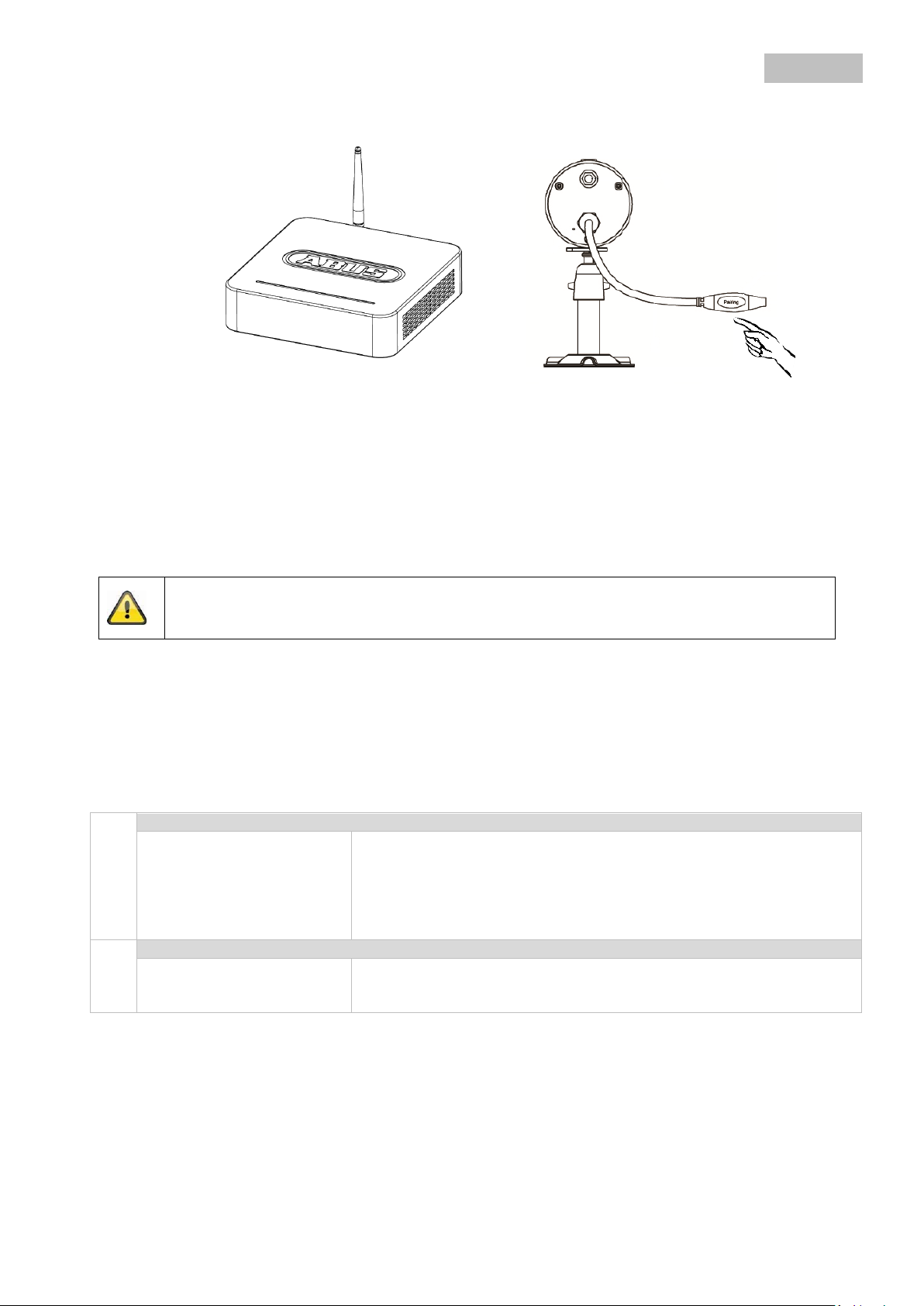

6.5 Anlernen der Kamera an den Rekorder

Um eine Kamera mit dem Rekorder zu verbinden gehen Sie wie folgt vor:

1. Schließen Sie die Kamera und den Rekorder an die Netzteile an.

2. Wählen Sie im Menü des Rekorders „Kamera“, anschließend „Paarung“ und die gewünschte Kamera (1-4). Das System zählt von 60 Sekunden abwärts.

3. Drücken Sie während der 60 Sekunden kurz (ca.2-3 Sekunden) die PAIRING-Taste am Kabel der Kamera.

4. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft

Deutsch



Netzwerkverbindung

Vergewissern Sie sich, dass der Rekorder mit dem Internet verbunden ist und eine Verbindung zum Internet besteht. Der Rekorder ist standardmäßig auf DHCP konfiguriert, wenn ihr Router auch mit DHCP konfiguriert ist, erhalten Sie automatisch eine Netzwerkadresse. Sie können nun ohne weitere Konfiguration mit dem Zugriff via App starten.



App „TVAC18000“

ICON

Laden Sie die App „TVAC18000“ herunter und installieren Sie sie auf Ihrem Smartphone.



System hinzufügen


Öffnen Sie die App auf Ihrem Mobiltelefon und wählen Sie Gerät bzw.

Geräteliste. Um ein neues System hinzuzufügen klicken Sie auf „neu“ oder „+“.



System Informationen eingeben


Geben Sie anschließend einen Namen für Ihr System unter „Name“ ein, der auf Ihrem Mobiltelefon anzeigt werden soll.

Um die DID automatisch einzutragen, klicken Sie auf Scan QR und und Scannen Sie den QR Code auf der Unterseite des Rekorders. Sie haben auch die Möglichkeit die 20-stellige DID Nummer manuell einzugeben. Diese finden Sie in den Netzwerkinformationen Ihres Rekorders oder auf dem Produktaufkleber Ihres Produkts.

Geben Sie anschließend noch Ihr Passwort ein. Das Passwort ist der Sicherheitscode, den Sie ebenfalls in den Netzwerkinformationen Ihres Rekorders finden. Haben Sie Ihr Passwort noch nicht am Rekorder geändert, ist das Standardpasswort: 123456.

Sichern Sie anschließend die Einstellungen mit „Neu hinzufügen“ bzw. „Fertig“.

Um die System Informationen zu ändern, wählen Sie das System aus und klicken Sie „Editieren“ bzw. „Bearbeiten“.

Um das Live-Bild zu erhalten klicken Sie auf die Play Taste.

Sobald Sie Ihr Passwort im Rekorder ändern, muss dieses auch in der App geändert werden. Klicken Sie hierfür auf „Bearbeiten“ bzw. „Editieren“.

7. Bedienung und Konfiguration via App

Mit dem Funkrekorder haben Sie die Möglichkeit sich Live auf die Kameras zu schalten und den Rekorder konfigurieren. Die App für dieses Gerät finden Sie im App Store unter dem Namen „TVAC18000“.

Wenn Sie von unterwegs auf das Livebild zugreifen möchten, gehen Sie bitte wie folgt vor:

Deutsch



Verbindungsstatus


Wenn Sie Ihr System erfolgreich hinzugefügt haben, erscheint in der Auswahlliste der Name Ihres Systems und der dazugehörigen DID. Tippen Sie auf den Namen und Sie gelangen in die LiveAnsicht. Drücken Sie die Play-Taste um die Liveansicht zu starten.

Bitte beachten Sie, dass nur maximal 3 Benutzer gleichzeitig auf das Gerät zugreifen können!  Menü


Klicken Sie auf „System“ bzw. das Menü Icon um das Menü des Rekorders aufzufrufen.

Bitte beachten Sie, dass während der Konfiguration via App, keine Liveansicht via HDMI und keine Aufzeichnung möglich ist.

Kameraeinstellungen

Anlernen Aktivierung Auflösung Qualität

Aufnahme

Zeitplan Bewegungsempfindlichkeit Bewegungsbereich Erkennung

Deutsch

Systemeinstellungen:

Datum und Zeit Sprache Display Ruhezustand Energiesparen

Speicherverwaltung:

Speicherstatus Speicherformat Netzwerkeinstellungen Netzwerk Information

Die Beschreibung der einzelnen Menüpunkte finden Sie unter „8. Bedienung am Rekorder“.

Deutsch

Vollbildansicht der gewünschten Kamera Öffnet das Hauptmenü

Quad Ansicht

Smart-Quad Ansicht

Manuelle Aufzeichnung eines Kanals aktivieren Manuelle Aufzeichnung eines Kanals deaktivieren

Manuelle Aufzeichnung für alle vier Kanäle starten. Manuelle Aufzeichnung für alle vier Kanäle stoppen.

8. Bedienung am Rekorder

Um den Rekorder AN / AUS zu schalten, drücken Sie die Power-Taste auf der Rückseite des Rekorders.

8.1 Liveansicht

Die Liveansicht startet automatische nach dem Einschalten des Gerätes in der Quad-Ansicht. Um eine Kamera als Vollbild anzuzeigen klicken Sie auf mit der linken Maus-Taste auf den gewünschten Kanal. Klicken Sie erneut auf das Bild, um in die ursprüngliche Ansicht zu wechseln. Drücken Sie die rechte Maustaste um das Popup-Menü aufzurufen. Um das Menü zu schließen drücken Sie erneut die rechte Maus-Taste

Deutsch

8.2 Livedarstellung Quad-Ansicht:

Klicken Sie in der Quadansicht mit der linken Maustaste auf einen Kanal um diesen als Vollbild darzustellen. Durch erneutes klicken auf das Vollbild wechseln Sie zurück in die Quadansicht.

Smart-Quad-Ansicht:

Klicken Sie in der Smart-Quad-Ansicht auf den gewünschten Kanal um diesen links in der Großansicht darzustellen. Um einen Kanal als Vollbild darzustellen muss dieser in der Großansicht dargestellt sein. Klicken Sie hierfür auf das Bild in der Großansicht, um zurück in die Smart-Quad-Ansicht zu wechseln, klicken Sie erneut auf das Bild.

Dynamische Ansicht:

Sie haben die Möglichkeit die Ansicht dynamisch zu konfigurieren. Bitte deaktivieren Sie in den Kameraeinstellungen die Kameras, die nicht angezeigt werden sollen. (Achtung: Keine Aufzeichnung der deaktivierten Kamera!)

Beispiele:

Kanal 2 deaktiviert Kanal 2 & 3 deaktiviert

Deutsch

Beschreibung

Untermenüpunkte

Kameraeinstellungen

 Kamera Paarung  Kamera Aktivierung  Auflösung  Qualität

Aufzeichnung

 Zeitplan  Bewegungsempfindlichkeit  Bewegungsbereich  Reaktion für Aufzeichnungen

Wiedergabe/ Ereignisliste

 Darstellung der Ereignisliste im

Kalenderformat

Systemeinstellungen

 Datum und Zeit  Sprache  Anzeige Einstellungen  Anzeige Einstellungen Ruhezustand  Energiesparmodus

Speicherverwaltung

 Speicherstatus / Ringspeicherfunktion  Formatierung  Netzwerkeinstellungen  Netzwerk Information / Generelle

Informationen

8.3 Hauptmenü

Deutsch

Menüpunkt

Beschreibung

Kamera Kopplung

Das Anlernen der Kamera mit dem Rekorder ist notwendig um eine Verbindung herzustellen. Wurde die Verbindung einmal eingerichtet, bleibt diese bestehen. Falls Sie die Kamera auf einen anderen Kanal ändern möchten, müssen Sie diese neu paaren.

Wählen Sie im Menü des Rekorders „Kamera“, anschließend „Anlernen einer neuen Kamera“ und die gewünschte

Kamera (1-4). Das System zählt von 60 Sekunden abwärts. Drücken Sie während der 60 Sekunden kurz die PAIRING-Taste am Kabel der Kamera. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft

Aktivierung

Verwenden Sie die Ein-/ Ausschalt-Taste um eine Kamera anzuzeigen oder zu deaktivieren.

Bitte beachten Sie, dass deaktivierte Kameras in der SMARTQUAD Ansicht nicht dargestellt werden. Wenn Sie die Kamera deaktivieren, erfolgen keine weiteren Aufnahmen für diese.

Kamera ein Kamera aus

8.3.1 Kameraeinstellungen

Deutsch

Auflösung

Sie haben die Auswahlmöglichkeit zwischen „Normal“ und „Hoch“.

Niedrig:

Optimierte Einstellung für mobilen Zugriff, höhere Bildrate

Hoch:

Hohe Auflösung, geringere Bildrate

Qualität

Wählen Sie hier die Qualität des Videobildes aus.

Hohe Qualität:

Hohe Qualität für die Anzeigedarstellung, geringere Bildrate

Niedrige Qualität:

Niedirge Qualität für die Anzeigedarstellung, höhere Bildrate

Deutsch

Menüpunkt

Beschreibung

Kamerauswahl

Auswahl einer Kamera oder aller Kameras für den Zeitplan. Wählen Sie Kamera eine der Kameras 1-4 aus. Sie können

nun die Aufzeichnungsart, den Wochentag und den Zeitraum auswählen. Wählen Sie alle Kameras aus um den Zeitplan für alle Kameras zu aktivieren.

Bewegungserkennung: Die Aufzeichnung startet erst, wenn Bewegung erkannt wird.

Daueraufzeichnung: Die Aufzeichnung startet / endet zu den definierten Zeiten.

Keine Auswahl getroffen.

Wählen Sie hier die Wochentage für die Daueraufzeichnung aus. Sie können die einzelnen Wochentage auswählen oder haben die Auswahl zwischen: Jeden Tag, Montag – Freitag, Montag – Samstag oder Samstag - Sonntag

Definieren Sie hier die Start bzw. Endzeit der Aufnahme.

Ohne definierten Zeitplan erfolgen keine Aufzeichnungen!

8.3.2 Aufzeichnung

Deutsch

Bewegungsempfind

lichkeit

Sie haben hier die Möglichkeit die Einstellungen für die Bewegungsempfindlickeit einzustellen. Die Bewegungserkennung kann sowohl über den PIR Sensor gesteuert werden als auch durch den PIR Sensor und die Software Bewegungserkennung gleichzeitig.

Bewegungserkennung PIR:

Die Bewegungserkennung erfolgt nur durch den PIR Sensor der Kamera. Erfassungsbereich PIR: bis zu 5m

Bewegungserkennung PIR und „Niedrig“:

Die Bewegungserkennung erfolgt über den PIR und die Software Bewegungserkennung. Erfassungsbereich PIR: bis zu 5m Erfassungsbereich Software: bis zu 4m

Bewegungserkennung PIR und „Mittel“:

Die Bewegungserkennung erfolgt über den PIR und die Software Bewegungserkennung. Erfassungsbereich PIR: bis zu 5m Erfassungsbereich Software: bis zu 5m

Bewegungserkennung PIR und „Hoch“:

Die Bewegungserkennung erfolgt über den PIR und die Software Bewegungserkennung. Erfassungsbereich PIR: bis zu 5m Erfassungsbereich Software: bis zu 6m

Bewegungsbereich

Wählen Sie eine Kamera (1-4) aus, sie wechseln nun in die Live-Ansicht mit dem Gitternetz für die Bewegungsmaske. Um einen Teilbereich zu deaktivieren, führen Sie einen Doppel-Klick aus. Klicken Sie einfach auf einen Teilbereich um disen zu aktivieren. Durch drücken der rechten Maus-Taste verlassen Sie das Live-Bild und die Einstellungen werden gespeichert.

Reaktion für Aufzeichnung

Sie können hier die Einstellungen für die Alarmierung vornehmen:

Aufzeichnungsdauer

Bewegungserkennung: Konfigurieren Sie die Aufzeichnungsdauer für die Bewegungserkennung, Auswahl: 30 / 60 / 120 Sekunden

Bei wiederholter Bewegung kann sich die Aufzeichnungsdauer erhöhen.

Alarmton bei Bewegung:

Konfigurieren Sie die Dauer des Alarmtons bei Bewegung Auswahl: Aus / 5 / 10 Sekunden

Deutsch

Alarmton bei Videoverlust:

Konfigurierne Sie die Dauer des Alarmtons bei Videoverlust

Auswahl: Aus / 5 / 10 Sekunden

Der Alarmton wird nur über die Lautsprecher des Monitors/ TV Gerätes via HDMI wiedergegeben.

8.3.3 Ereignisliste

In der Ereignisliste werden Ihnen alle Aufnahmen angezeigt. Die Aufnahmen sind nach Datum sortiert. Mit den Pfeiltasten können Sie den gewünschten Zeitraum aussuchen. Wählen Sie die gewünschte Kamera aus, Sie haben auch die Möglichkeit die Ereignisse aller Kameras anzuzeigen. Ein farbig hinterlegtes Feld bedeutet, dass eine Aufnahme an diesem Tag vorhanden ist. Durch Anklicken gelangen Sie in die „Liste der Aufnahmen“.

Deutsch

Führen Sie einen Doppel-Klick auf die gewünschte Datei aus, um diese wiederzugeben. Um eine Aufnahme zu löschen bzw. auf eine Speicherkarte zu speichern, aktivieren Sie die Checkbox und wählen Sie die gewünschte Option.

Deutsch

Menüpunkt

Beschreibung

Datum und Zeit

Verwenden Sie die Pfeiltasten um das Datum und die Zeit einzustellen. Mit der rechten Maus-Taste speichern Sie die Einstellungen und verlassen den Menüpunkt.

Sprache

Wählen Sie die Sprache für ihr System aus.

Das System wird im Anschluss zurück auf die Werkseinstellungen gesetzt.

Anzeige Einstellungen

Wählen Sie hier die Anzeige Einstellungen für die LiveAnsicht aus. Sie können das Icon für die Signalstärke und den Zeitstempel aktivieren bzw. deaktivieren.

Anzeige Einstellungen Ruhezustand

Wählen Sie hier die Anzeige Einstellungen während des Ruhezustands aus. Sie haben folgende Auswahlmöglichkeit: Quad / Smart-Quad / Sequenz 10 Sek. / Sequenz 5 Sek.

Energiesparmodus

Einstellungen für den Energiesparmodus: Stellen Sie hier den Energiesparmodus für die Ausgabe des Videosignals an einem Monitor bzw. TV ein. Sie haben folgende Auswahlmöglichkeit: Energiesparmodus aus / Energiesparmodus nach 5 Minuten / Energiesparmodus nach 10 Minuten

8.3.4 Systemeinstellungen

Deutsch

Menüpunkt

Beschreibung

Speicherverwaltung

Aktivieren / Deaktiverien der Ringspeicherfunktion für die Festplatte bzw. SD-Karte.

Formatieren

Formatierung der Festplatte bzw. SD-Karte.

Bei der Formatierung werden alle aufgezeichneten Daten gelöscht.

Netzwerkeinstellungen

Um eine Verbindung mit dem Internet herstellen und mit der App auf den Rekorder zugreifen zu können, schließen Sie diesen mithilfe des Netzwerkkabels an Ihren Router an. Wählen Sie zwischen statischer IP und DHCP.

Informationen:

Eine IP Adresse ist eine Adresse in Computernetzen. Sie wird Geräten zugewiesen, die an das Netz angebunden sind und macht die Geräte so adressierbar und damit erreichbar.

DHCP:

Mit dieser Einstellung bezieht der DVR automatisch eine IP Addresse vom Router, vorrausgesetzt beim Router ist DHCP aktiviert.

Statische IP:

Hier können Sie eine fixe IP Adresse vergeben. Diese Adresse muss in Ihre bisherige Netzwerkumgebung passen, damit ein externer Zugriff funktioniert.

8.3.5 Speicherverwaltung

Deutsch

Sicherheitscode:

Der Standard-Sicherheitscode ist: 123456 Bitte ändern Sie aus Sicherheitsgründen den Code und vergeben Sie ein neues Passwort (max. 12-stellig). Klicken Sie hierzu in das weiß hinterlegte Feld und es öffnet sich eine Tastatur.

Den Sicherheitscode benötigen Sie, wenn Sie über die App auf den Rekorder zugreifen möchten.

Die Netzwerkkonnektivität wird durch folgende Icons dargestellt.

Netzwerkverbindung vorhanden

Keine Netzwerkverbindung vorhanden. Bitte prüfen Sie ob der Rekorder mit dem Router verbunden ist.

Netzwerkinformation

Anzeige der Systeminformationen:

Rekorder Firmware Version Kamera Firmware Versionen DID Sicherheitscode Netzwerkinformationen

System Upgrade:

Klicken Sie im Menü an eine beliebige Stelle um das System zu aktualisieren.

Deutsch

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen) beschädigt werden.

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die

Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch

das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

9. Wartung und Reinigung

9.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb

zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,  das Gerät nicht mehr funktioniert

9.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

10. Entsorgung

Deutsch

Fragen

Antworten

Was bedeutet, Rekorder und Kamera zu paaren und wie funktioniert das?

Durch die Paarung wird die exklusive, verschlüsselte Funkverbindung zwischen Rekorder und Kamera hergestellt.

Um eine Kamera mit dem Rekorder zu verbinden gehen Sie wie folgt vor: Schließen Sie die Kamera und den Rekorder an die Netzteile an. Wählen Sie im Menü des Rekorders „Kamera“, anschließend „Paarung“ und die gewünschte Kamera (1-4). Das System zählt von 60 Sekunden abwärts. Drücken Sie während der 60 Sekunden die PAIRING-Taste am Kabel der Kamera, bis die grüne LINK-LED an der Vorderseite der Kamera zu blinken anfängt. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft

Was könnten die Ursachen dafür sein, dass am Monitor kein Bild angezeigt wird?

Sollten Sie kein Signal haben, prüfen Sie bitte folgendes: Ist die Kamera an das Stromnetz angeschlossen (leuchtet die LED rot)? Ist das HDMI Kabel richtig angeschlossen? Sind die Kamera und der Rekorder miteinander gepaart (siehe Frage 1)? Ist die Kamera in Reichweite des Rekorders? Wird das Signal zwischen Kamera und Rekorder gestört?

Was könnten die Ursachen dafür sein, dass das Gerät bei Bewegung nicht aufzeichnet?

Bitte prüfen Sie die Sensibilität der Bewegungserkennung darauf hin, ob diese Funktion eingeschaltet ist. Zeitplan korrekt konfiguriert?

Was könnten die Ursachen dafür sein, dass das Gerät nicht aufzeichnet, obwohl ein Zeitplan hinterlegt wurde?

Mögliche Ursachen könnten sein: Sind Datum und Uhrzeit korrekt eingestellt? Ist die SD Karte gesperrt (Lock/Unlock?), nicht eingesetzt oder leer? Haben Sie die SD-Karte oder die externe Festplatte formatiert? Diese muss vor dem ersten Gebrauch formatiert werden. Es wurde keine Bewegung erkannt.

Was könnten die Ursachen dafür sein, dass sich die Kamera nicht mit dem Rekorder paaren lässt?

Überprüfen Sie bitte folgende Punkte: Die Kamera hat keine Stromversorgung. Drücken Sie kurz den Pairing Knopf an der Kamera, während der Monitor von 60 abwärts zählt. Drücken Sie den Pairing Knopf bitte nur für kurze Zeit, nicht dauerhaft. Starten Sie den Rekorder neu.

Was könnten die Ursachen dafür sein, dass auf das Livebild via App zwar im lokalen Netzwerk, jedoch nicht von extern zugegriffen werden kann?

Bitte prüfen Sie folgendes: Ist der Rekorder mit dem Netzwerk verbunden? Haben Sie eine bestehende Internetverbindung? Haben Sie den Rekorder mit dem Internet verbunden? Bitte

achten Sie auf folgendes Icon am oberen Rand des Monitors. Stimmt ihr Passwort im Rekorder mit dem Passwort in der App überein? Haben Sie eine ausreichend schnelle Internetverbindung mit Ihrem Mobiltelefon?

11. Tipps zur Fehlerbehebung

Deutsch

Kamera

Rekorder

Anzahl IR LEDs

Anzeigeoption

Vollbild, Quad, Smart Quad

Auflösung

640 x 480 Pixel

720p (HD)

Aufzeichnungsoptionen

Zeitplan, Bewegungserkennung, Manuell

Bildaufnehmer

¼“ CMOS

Blickwinkel

55° (Horizontal) / 44° (Vertikal)

Frequenz

2,4 GHz

Funkreichweite

Innen: max. 20 – 30 m Freies Feld: 150 Meter*

IR-Schwenkfilter

Kameraeingänge

Kompression

H.264

Max. Betriebstemperatur

-10°C bis +40°C

Modulation

FHSS

Monitoranschluss

HDMI Ausgang

Netzwerkanschluss

RJ45

Netzwerkgeschwindigkeit

10/100 Mbps

Objektiv

3,6 cm (Fixobjektiv)

Reichweite Nachtsichtfunktion

Max. 8 m

Schutzart IP

Sendeleistung

15 +/-2 dBm

Sensibilität

-80 dBm

Spannungsversorgung DC

5 V DC

12 V DC

Speichermedium

SD-Karte, max. 32 GB, Externe Festplatte, max. 2 TB

Sprache OSD

Deutsch, Englisch, Spanisch, Niederländisch, Französisch, Portugiesisch, Italienisch, Polnisch, Schwedisch, Dänisch

Stromaufnahme

Max. 1 A

Max. 2 A

Zertifizierungen

Speicherkapazität

Eine Kamera (640 x 480)

Mehrere Kameras (320x240 QVGA)

1 GB

200 Minuten

130 Minuten

2 GB

400 Minuten

260 Minuten

8 GB

1.600 Minuten

1.040 Minuten

16 GB

3.200 Minuten

2.080 Minuten

32 GB

6.400 Minuten

4.160 Minuten

12. Technische Daten

* Die Funkreichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen,

Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.). Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden

Speicherkapazität

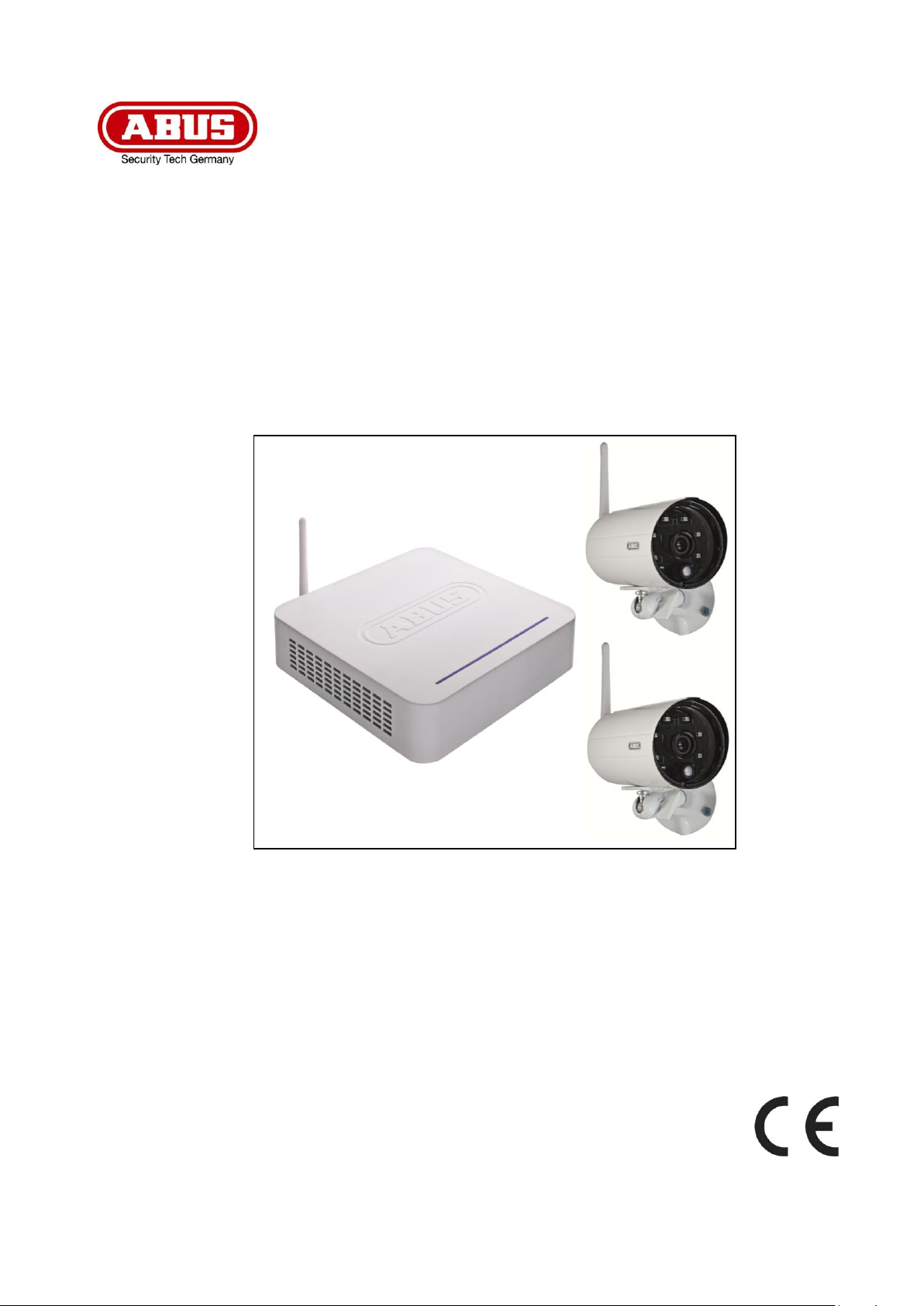

TVAC18000A

User guide

Version 08/2014

English translation of the original German user guide

Retain for future reference!

English

Introduction

Dear customer, Thank you for purchasing this product. This device complies with the requirements of the applicable EU directives. The declaration of conformity can

be ordered from:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

To ensure this condition is maintained and that safe operation is guaranteed, it is your obligation to observe these operating instructions!

Read the entire user guide carefully before starting operation of the product, and pay attention to all operating instructions and safety information!

In the event of questions, please contact your local maintenance specialist or dealer.

Data storage is subject to national data privacy guidelines.

Warning as required by §201 StGB (German Criminal Code): Whosoever unlawfully makes an audio recording of the privately spoken words of another; or uses, or makes

a recording thus produced accessible to a third party, shall be liable to imprisonment or a fine. Whosoever unlawfully overhears with an eavesdropping device the privately spoken words of another not

intended for his attention; or publicly communicates, verbatim or the essential content of, the privately spoken words of another, recorded or overheard, shall incur the same penalty.

Disclaimer

This user guide has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please contact us under the address shown on the back of the manual. ABUS Security-Center GmbH does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user guide at any time and without prior warning. ABUS Security-Center GmbH is not liable or responsible for direct or indirect damage resulting from the equipment, performance and use of this product. No forms of guarantee are accepted for the contents of this document.

English

The triangular high voltage symbol is used to warn of the risk of injury or health hazards (e.g. caused by electric shock).

The triangular warning symbol indicates important notes in these operating instructions which must be observed.

This symbol indicates special tips and notes on the operation of the unit.

All guarantee claims are invalid in the event of damage caused by non-compliance with this user guide. We cannot be held liable for resulting damages.

In the event of material or personal damage caused by improper operation or noncompliance with the safety information, we cannot be held liable. All guarantee claims are voided in such cases.

Explanation of symbols

Important safety information

This device has been manufactured in accordance with international safety standards. Please read the following safety instructions carefully.

Safety information

1. Power supply 100–240 V AC voltage, 50–60 Hz (using a power supply unit for 5 V DC/12 V DC) Only operate this device using a power source which supplies the grid voltage specified on the type plate. If you are unsure which voltage is supplied at the installation location, contact your power supply company. Disconnect the device from the power supply before carrying out maintenance or installation work.

2. Overloading Avoid overloading electrical sockets, extension cables and adapters, as this can result in fires or electric shocks.

3. Liquids Make sure that no liquids of any type are able to enter the device.

4. Cleaning Only use a damp cloth to clean the device. Do not use corrosive cleaning materials. Disconnect the device from the power supply while doing so.

5. Accessories Only connect devices that are suitable for the intended purpose. Otherwise, hazardous situations or damage to the device can occur.

6. Installation position This device is suitable both for operation in protected outdoor areas as well as indoors. The product may be damaged if it is dropped, even from a low height. Install the device so that no direct sunlight can shine on the image sensor. Pay attention to the installation instructions in the corresponding section of this user guide. Never place the device close to heaters, stoves, other sources of heat, or in direct sunlight. Only operate the device at locations where temperatures within the permitted ambient temperature range of -10 °C to 50 °C prevail.

English

When installing the device in an existing video surveillance system, ensure that all devices have been disconnected from the power supply and low-voltage circuit.

If in doubt, have a specialist technician carry out assembly, installation, and connection of the device. Improper or unprofessional work on the power supply or domestic installation puts both you and other persons at risk. Connect the installations so that the power supply circuit and low-voltage circuit always run separately from each other. They should not be connected at any point or be able to become connected as a result of a malfunction.

If the original packaging has been damaged, inspect the device. If the device shows signs of damage, return it in the original packaging and inform the delivery service.

7. Wireless transmission The wireless range depends on a variety of environmental factors. The local conditions at the installation site may have a negative impact on the range. When there are no obstructions between the receiver and transmitter, a range of up to 150 m is possible, but this range will be considerably less within buildings. The following environmental conditions compromise both the range as well as the frame rate: Mobile communication masts, high-tension pylons, electrical wires, ceilings and walls, devices with the same or an adjacent wireless frequency.

Warnings

Observe all safety and operating instructions before putting the device into operation for the first time.

1. Observe the following information to avoid damage to the mains cable and plug:

 Do not modify or manipulate the power cable or plug.  Do not pull the cable when disconnecting the device from the mains power – always hold of the plug.  Ensure that the mains cable is positioned as far away as possible from any heating equipment, as this

could otherwise melt the plastic coating.

 The power supply unit for the door station must be protected from damp and moisture.

2. Follow these instructions. Non-compliance with these instructions could lead to an electric shock.

1. Never open the housing or power supply unit.

2. Do not insert any metallic or flammable objects into the device.

3. Use overvoltage protection to prevent damage caused by overvoltage (e.g. electrical storms).

3. Disconnect defective devices from the power immediately and contact your specialist dealer.

Avoid the following adverse conditions during operation:

 Moisture or excess humidity  Extreme heat or cold  Direct sunlight  Dust or flammable gases, vapors, or solvents  Strong vibrations  Strong magnetic fields (e.g. next to machines or loudspeakers)  The camera for the door station must not be directed toward the sun, as otherwise the sensor may be

destroyed.

 The camera must not be installed on unstable surfaces

Unpacking the device

Handle the device with extreme care when unpacking it.

English

Contents

1. Intended use .............................................................................................................................................. 36

2. Scope of delivery ...................................................................................................................................... 36

3. Features and functions ............................................................................................................................. 37

4. Information and FAQs .............................................................................................................................. 37

5. Device description .................................................................................................................................... 37

5.1 Recorder description ............................................................................................................................. 37

5.2 Camera description ................................................................................................................................ 38

6. Installation ................................................................................................................................................. 39

6.1 Recorder installation ............................................................................................................................. 39

6.2 Connecting an external hard disk drive ................................................................................................. 40

6.3 Connecting the recorder to the mains .................................................................................................. 40

6.4 Mounting the camera ............................................................................................................................ 41

6.5 Teaching the camera to the recorder .................................................................................................... 42

7. Operating and configuring via app ......................................................................................................... 42

8. Operating the recorder ............................................................................................................................. 46

8.1 Live view .................................................................................................................................................... 46

8.2 Main menu.................................................................................................................................................. 48

8.2.1 Camera settings ....................................................................................................................................... 49

8.2.2 Recording ................................................................................................................................................. 51

8.2.3 Event list ................................................................................................................................................... 53

8.2.4 System settings........................................................................................................................................ 54

8.2.5 Storage management .............................................................................................................................. 55

9 Maintenance and cleaning ....................................................................................................................... 57

9.1 Maintenance .......................................................................................................................................... 57

9.2 Cleaning ................................................................................................................................................. 57

10 Disposal ..................................................................................................................................................... 57

11 Tips for troubleshooting ........................................................................................................................... 58

12 Technical data ........................................................................................................................................... 59

English

Wireless recorder

2x IR wireless outdoor camera

2.4 GHz

2x camera mount including

mounting material

3x antenna

Network cable

HDMI cable

Mouse

2x power supply units incl. EU,

AU and UK 5 V DC/1 A adapter

1x power supply units incl.

EU, AU and UK 12 V DC/

1 A adapter

8 GB micro SD card

1. Intended use

This wireless recorder and the IR wireless outdoor camera enable you to easily transmit and display video signals wirelessly across moderate and large distances. Wireless signal transmission is an advantage everywhere cables are not able to be laid: the camera transmits the video signal wirelessly to the recorder. The conversion to digital signals means that malfunctions and interference can be reduced. As soon as the camera’s sensor detects motion, the recording starts on the SD card or on the hard disk drive. You have the option of connecting up to four cameras (TVAC18010) to the recorder and displaying them in the 4x view on a monitor/TV , as well as recording with VGA resolution at the same time. You can also see the live view from the camera via smartphone using the “TVAC18000” ABUS app and play recorded data as well as configure the recorder.

For a detailed description of functions, refer to Section 3, “Features and functions”.

2. Scope of delivery

English



Antenna



LED status bar





3. Features and functions

 Simple operation and configuration via App  Complete set with recorder and 2 x wireless outdoor cameras  Compact IP 66 outdoor camera with infrared night vision function and 640 x 480 Pixel resolution  Digitall encrytped audio and video transmission.  Expandable to up to 4 wireless cameras

4. Information and FAQs

You can find important information and FAQs about this and other products on the website

www.abus.com/plug-and-play. You will find information for troubleshooting under item 11 of these

instructions.

5. Device description

5.1 Recorder description

Front view

English

LED

Status

Meaning

Power LED  On (red)

Camera on

Off

Camera off

Link LED 

Flashing

The camera is in the “Pairing Mode”.

On (green)

Camera is connected to the recorder

Off

Camera is in standby



HDMI port

Video & audio output on monitor/TV



2 x USB

Connections for mouse and external hard disk drive



RJ45 connection

LAN interface for internet connection



DC 12 V

Power supply connection



Reboot button

System restart



SMA connector

Connection available for the external antenna



Power button

On and off switch of the recorder



Micro SD card slot

Micro SD card slot for recordings of up to 32 GB



Antenna



IR LEDs



Power LED



PIR sensor



Camera mount



Fixed lens



Link LED





    

      



Rear view

5.2 Camera description

Front view

English



SMA connector



Microphone



Pairing button



Power supply connection

  



Router

Internet

Mobile end

device

Monitor / TV

Mouse

Recorder

Cameras

Rear view

6. Installation

6.1 Recorder installation

1. Screw the antenna on to the recorder and plug in the mouse to a USB port.

2. Next, plug in the LAN cable to the recorder and connect it to the router.

3. Then, plug in the HDMI cable to the recorder and a screen.

4. Insert the micro SD card supplied into the card slot on the back.

5. Plug in the 12 V power supply unit supplied into the recorder.

6. Switch on the recorder by pressing the power switch on the back.

7. Switch on the monitor/TV and change to the HDMI input.

English

Connect the power supply only after you have connected all the USB devices.

The USB connections supply 5 V/1000 mA. If the external hard disk drive requires a higher output, use an additional power supply.

6.2 Connecting an external hard disk drive

3. First, connect a mouse (not included) to one of the USB ports.

4. Then connect an external hard disk drive to the second USB port. Please format this before initial installation. Recommended format: FAT32

6.3 Connecting the recorder to the mains

Connect the recorder to the router using the LAN cable supplied to access your device with the app. To gain access with the app, refer to point 7.1. Access via app.

English

Note:

Before you begin installing, make sure that the wireless transmission range is adequate at the site of the required installation. To do this, first screw in the antenna supplied.

Ceiling mounting

Wall mounting

6.4 Mounting the camera

Use the camera mount to help you find a suitable place for installation. Use the drill holes to mark the surface then drill the holes. Insert the wall plugs supplied before you attach the bracket with the screws.

You can also swivel the mount by 90° into a particular position. First loosen the screw on the side and set the required angle. Then tighten the screw to secure the required position.

Finally, screw the camera onto the mount and connect the power supply unit with the camera.

Mounting options

English

Note:

Please note that the connection can take up to 60 seconds.



Network connection

Make sure that the recorder is connected to the internet and that an internet connection is available. The recorder is already configured on DHCP as standard. If your router is also configured with DHCP you will receive a network address automatically. You can now start accessing the app without any additional configuration.



“TVAC18000” app

ICON

Download the “TVAC18000” app and install it on your smartphone.

6.5 Teaching the camera to the recorder

To connect a camera with the recorder, proceed as follows:

1. Connect the camera and the recorder to the power supply.

2. In the recorder menu, select “Camera”, then “Pairing” and the required camera (1-4). The system counts down from 60 seconds.

3. Press the PAIRING button briefly (approx. 2–3 seconds) on the camera cable during these 60 seconds.

4. The LINK LED is lit up continuously once the connection is established.

7. Operating and configuring via app

The wireless recorder gives you the option of switching to live on the cameras and to configure the recorder. The app for this device can be found in the App Store under the name of “TVAC18000”.

If you want to access the live picture when you are out and about, proceed as follows:

English



Adding the system


Open the app on your mobile phone and select the device in the list. Click on “new” or “+” to add a new system.



Entering system information


1. Enter a name for your system at “Name” which should then be displayed on your mobile phone.

2. To enter the DID automatically, click on Scan QR and scan the QR Code on the bottom of the recorder. You can also enter the 20-digit DID number manually. You can find this in the network information of your recorder or on the product label.

3. Then enter your password. The password is the security code which you can also find in your recorder’s network information. If you have not changed your password on the recorder, this will be the default password: 123456.

4. Then save the settings with “Add new” and “Complete”.

5. To change the system information, select the system and click on “Edit”.

6. To obtain the Live view, click on the Play button.

Once you have changed your password in the recorder, it must

also be changed in the app. Click on “Edit” to do this.

English



Connection status


If you have added your system successfully, the name of your system and the name of your system and the corresponding DID appear in the selection list. Click on the name to go to the live view. Press the Play button to start the live view.

Note that a maximum of 3 users only are able to access the device at the same time.  Menu


Click on “System” or the menu item to open the recorder menu.

Note that live view via HDMI and recording are not possible while configuring via app.

Camera settings

 Pairing  Activation  Resolution  Quality

Recording

 Schedule  Motion sensitivity  Motion area  Detection

English

System settings:

 Date & time  Language  Display  Idle display  Power saving

Storage management:

 Storage status  Storage format  Network settings  Network information

You can find a description of each menu item in “8. Operating the recorder”.

English

Full-screen view for required camera Opens the main menu

Quad view

Smart-Quad view

Activates manual recording of a channel Deactivates manual recording of a channel

Starts manual recording for all four channels Stops manual recording for all four channels

8. Operating the recorder

To switch the recorder ON/OFF, press the power button on the back of the recorder.

8.1 Live view

The live view starts automatically after the device is switched on in the quad view. To show a camera as fullscreen, left-click with the mouse on the required channel. Click on the picture once again to change to the original view. Right-click with the mouse to open the pop-up menu. To exit the menu, right-click with the mouse once again.

Live display Quad view:

In the quad view, click on a channel using the left mouse button to display this as full-screen. Click on the full-screen again to change back to the quad view.

English

Smart-Quad view:

In the smart-quad view, click on the required channel to display this on the left in large view. To display a channel in full screen it must be shown in large view. To do this, click on the picture in large view and click again to return to the smart-quad view.

Dynamic view:

You can configure the view dynamically here. Deactivate the cameras you do not want to view under camera settings. (Note: the deactivated cameras do not make recordings!)

Examples:

Channel 2 deactivated Channel 2 & 3 deactivated

English

Description

Sub menu items

Camera settings

 Pairing  Activation  Resolution  Quality

Recording

 Schedule  Motion sensitivity  Motion area  Detection

Playback/event list

 Display of event list in calendar

format

System settings

 Date & time  Language  Display  Idle display  Power saving mode

Storage management

 Storage status/cyclical storage

function

 Formatting  Network settings  Network information/general

information

8.2 Main menu

English

Menu item

Description

Camera pairing

Pairing the camera is necessary to establish a connection. The connection stays once it has been set up. If you want to change the camera to another channel, you need to pair it again.

In the recorder menu, select “Camera”, then “Pairing a new camera” and the required camera (1–4). The

system counts down from 60 seconds. Press the PAIRING button briefly on the camera cable during these 60 seconds. The LINK LED is lit up continuously once the connection is established.

Activation

Use the on/off switch to display or deactivate the camera.

Note that deactivated cameras are not displayed in the SMART-QUAD view. If you deactivate the camera, it will not make any more recordings.

Camera on Camera off

8.2.1 Camera settings

English

Resolution

You can choose between “Normal” and “High”.

Low:

Optimised setting for mobile access, higher frame rate

High:

High resolution, lower frame rate

Quality

Select the quality of the video image.

High quality:

High quality for the view display, lower frame rate

Low quality:

Low quality for the view display, higher frame rate

English

Menu item

Description

Camera selection

Select a camera or all the cameras for the schedule.

1. Select one of the cameras 1–4. You can now select the recording type, the day of the week and the time period.

2. Select all the cameras to activate the schedule for all cameras.

Motion detection:

Recording starts if motion is detected.

Continuous recording:

Recording starts or ends at the defined times.

No selection is made.

Select the day of the week for the continuous recording here. You can select individual week days or choose between: Every day, Monday – Friday, Monday – Saturday or Saturday – Sunday

Define the times for starting and finishing the recording here.

No recordings will be made if the schedule is not defined!

8.2.2 Recording

English

Motion sensitivity

You can make the settings for the motion sensitivity here. The motion sensitivity can be controlled via the PIR sensor as well as the PIR sensor and the software motion detection at the same time.

PIR motion detection:

Motion is detected only by the camera’s PIR sensor. PIR detection range: up to 5 m

PIR and “Low” motion detection:

Motion is detected using the PIR and the motion detection software. PIR detection range: up to 5 m Software detection range: up to 4 m

PIR and “Medium” motion detection:

Motion is detected using the PIR and the motion detection software. PIR detection range: up to 5 m Software detection range: up to 5 m

PIR and “High” motion detection:

Motion is detected using the PIR and the motion detection software. PIR detection range: up to 5 m Software detection range: up to 6 m

Motion area

Select a camera (1–4), now change to the live view with the grid for the motion mask. Double-click on it to deactivate a partition. Just click on a partition to activate it. Right-click the mouse to exit the live view and the settings are saved.

Response for recording

You can make settings for the alarm here:

Motion detection recording duration: Configure the recording duration for the motion detection. Selection: 30 / 60 / 120 seconds

For repeated motion, the recorded duration can be increased.

Alarm sounds for motion: Configure the duration of the alarm for motion. Selection: Off / 5 / 10 seconds

Alarm sounds for loss of video: Configure the duration of the alarm for loss of video. Selection: Off / 5 / 10 seconds

English

The alarm sounds through the loudspeaker of the monitor/TV via HDMI.

8.2.3 Event list

All the recordings are displayed in the event list and are sorted according to the date. You can navigate to the required schedule using the arrow buttons. Select the required camera. You can also display the events of all the cameras. A field with a coloured background means that a recording is available on this day. Click it to go to the “List of recordings”.

Double-click on the required file to play the recording. To delete a recording or save it on a memory card, click the box and select the option you want.

English

Menu item

Description

Date & time

Use the arrow keys to set the date and time. Right-click on the mouse to save the settings and exit the menu.

Language

Select the language for your system.

The system is then reset to the factory settings.

Setting display

Select the settings display for the live view here. You can activate and deactivate the icon for the signal strength and the time stamp.

Idle display

Select the settings display here during the idle mode. You have the following options for selection: Quad / Smart-Quad / 10 second sequence / 5 second sequence.

Power saving mode

Settings for the power saving mode: Set the power saving mode here for the output of the video signal on a monitor or TV. You have the following options for selection: Power saving mode off / power saving mode after 5 minutes / power saving mode after 10 minutes

8.2.4 System settings

English

Menu item

Description

Storage management

Activate/deactivate the cyclical storage function for the hard disk drive or SD card

Format

Formatting the hard disk drive or SD card.

When formatting, all the recorded data is deleted.

Network settings

To establish a connection with the internet and so that you can access the recorder with the app, connect it to your router using the network cable. Choose between static IP and DHCP.

Information:

An IP address is an address in the computer network. It is assigned to devices which are linked in a network and makes the device identifiable, allowing it to be reached.

DHCP:

This setting enables the DVR to take an IP address automatically from the router, provided DHCP is activated on the router.

Static IP:

You can assign a fixed IP address here. This address must match your existing network environment to enable remote access to work.

Security code:

The standard security code is: 123456 For reasons of security, change this code and enter a new password (max. 12 digits). Click the field with the white background and a keyboard appears.

You will need the security code later if you want to access the recorder via the app.

8.2.5 Storage management

English

Network connectivity is shown with the following icons.

Network connection available

No network connection exists. Check whether the recorder is connected with the router.

Network information

System information display:

 Recorder firmware version  Camera firmware versions  DID  Security code  Network information

System upgrade: Click anywhere in the menu to update the system.

English

Do not allow any liquids to enter the device. Do not use any chemical cleaning products, as they could damage the surface of the housing (discoloration).

Note: EU Directive 2002/96/EC regulates the proper return, treatment and recycling of used electronic devices. This symbol means that in the interest of environmental protection the device must be disposed of separately from household or industrial waste at the end of its service life in accordance with applicable local legal guidelines. Used devices can be disposed of at official recycling centres in your country. Obey local regulations when disposing of material. Further details on returns (also for non-European countries) can be

obtained from your local authority. Separate collection and recycling conserves natural

resources and ensures that all the provisions for protecting health and the environment are observed when recycling the product.

Please note: You do not need to perform any maintenance on the product. There are no components to service and nothing inside the product to check. Never open it.

9 Maintenance and cleaning

9.1 Maintenance

Regularly check the technical safety of the product, e.g. check the housing for damage. If it seems that it may no longer be possible to operate the device safely, stop using the product and protect

it from unintentional use. It is likely that safe operation is no longer possible in the event that:

 The device shows signs of visible damage.  The device no longer works correctly.

9.2 Cleaning

Clean the device with a clean, dry cloth. The cloth can be dampened with lukewarm water if the dirt on the monitor is hard to remove.

10 Disposal

English

No.

Questions

Answers

What does pairing the recorder and camera mean and how does this work?

Pairing creates the exclusive, encrypted wireless connection between the recorder and camera.

To connect a camera with the recorder, proceed as follows: Connect the camera and the recorder to the power supply.

In the recorder menu, select “Camera”, then “Pairing” and the

required camera (1–4). The system counts down from 60 seconds. During the 60 seconds, press the PAIRING button on the camera cable until the green LINK LED on the front of the camera starts flashing. The LINK LED is lit up continuously once the connection is established.

What could be the reasons why no image is shown on the monitor?

If you do not have a signal, please check the following: Is the camera connected to the power supply (does the LED light up red)? Is the HDMI cable connected properly? Are the camera and the recorder paired with each other (see question 1)? Is the camera within range of the recorder? Is the signal between the camera and recorder disrupted?

What could be the reasons why the device does not record when there is movement?

Please check that the sensitivity function of the motion detection is switched on. Is the schedule configured correctly?

What could be the reasons why the device does not record although a schedule has been created?

Possible reasons are: Are the date and time set correctly? Is the SD card locked (Lock/Unlock?), not inserted or empty? Have you formatted the SD card or the external hard disk drive? It must be formatted before it is first used. No movement was detected.

What could be the reasons why the camera cannot be paired with the recorder?

Please check the following: The camera has no power supply. Briefly press the pairing button on the camera while the monitor counts down from 60. Please press the pairing button for a short time only, not continuously. Restart the recorder.

What could be the reasons why the live view can be accessed via app in the local network but not externally.

Please check the following: Is the recorder connected to the network? Do you have an internet connection? Have you connected the recorder to the internet? Please note

the following icon at the top edge of the monitor. Does your password for the recorder match the password for the app? Do you have a fast enough internet connection to your mobile phone?

11 Tips for troubleshooting

English

Camera

Recorder

Number of IR LEDs

Display option

Full-screen, Quad, Smart Quad

Resolution

640 x 480 pixels

720p (HD)

Recording options

Schedule, motion detection,

manual

Image sensor

¼" CMOS

Angle of view

55° (horizontal) / 44° (vertical)

Frequency

2.4 GHz

Wireless range

Inside max. 20–30 m

Outdoors: 150 meters*

IR swivel filter

Yes

Camera inputs

Compression

H.264

Max. operating temperature

-10 °C to +40 °C

Modulation

FHSS

Monitor connection

HDMI output

Network access

RJ45

Network speed

10/100 Mbps

Lens

3.6 cm fixed lens

Range of night vision function

Max. 8 m

IP protection class

Transmission power

15 +/-2 dBm

Sensitivity

-80 dBm

DC power supply

5 V DC

12 V DC

Storage medium

SD card, max. 32 GB

External hard disk, max. 2 TB

OSD language

German, English, Spanish, Dutch,

French, Portuguese, Italian,

Polish, Swedish, Danish

Power consumption

Max. 1 A

Max. 2 A

Certifications

Storage capacity

One camera (640 x 480)

Several cameras (320 x 240 QVGA)

1 GB

200 minutes

130 minutes

2 GB

400 minutes

260 minutes

8 GB

1,600 minutes

1,040 minutes

16 GB

3,200 minutes

2,080 minutes

32 GB

6,400 minutes

4,160 minutes

12 Technical data

* The wireless transmission range depends on environmental factors (e.g. mobile communication masts, high-tension pylons, electrical wires, ceilings and walls, etc.). If conditions are not favourable, the range will be limited.

Storage capacity

TVAC18000A

Notice d’utilisation

Version 08/2014

Traduction française de la notice originale allemande

À conserver pour utilisation ultérieure.

Français

Introduction

Chère cliente, cher client, Nous vous remercions d’avoir porté votre choix sur ce produit. Cet appareil est conforme aux directives européennes en vigueur. La déclaration de conformité est

disponible auprès de :

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

Vous avez le devoir, en tant qu’utilisateur, de respecter les consignes de la notice d’utilisation afin de ne pas altérer la conformité du produit et que son utilisation reste sans danger.

Avant la mise en service du produit, veuillez lire le manuel utilisateur dans son intégralité. Nous vous demandons de bien vouloir respecter toutes les consignes d’utilisation et de sécurité.

Pour plus de renseignements, adressez-vous à votre installateur ou revendeur spécialisé.

L’enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Mise en garde selon § 201 du code pénal allemand : Toute personne enregistrant sur support audio les paroles d’autrui, prononcées de manière non

publique et sans consentement préalable, et faisant usage ou mettant cet enregistrement à la disposition de tiers, est passible d’une amende ou d’une peine d’emprisonnement. Toute personne écoutant ou divulguant intégralement, ou même partiellement, les paroles d’autrui ayant été enregistrées sans le consentement préalable de la personne intéressée, encourt les mêmes peines que celles citées ci-dessus.

Clause de non-responsabilité Ce manuel utilisateur a été élaboré avec le plus grand soin. Si vous veniez cependant à remarquer

des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler en les faisant parvenir à l’adresse indiquée au dos de ce manuel. La société ABUS Security-Center GmbH décline toute responsabilité en cas d’erreurs techniques ou typographiques et se réserve le droit d’apporter à tout moment des modifications sur les produits et aux notices d’utilisation. ABUS Security-Center n’est pas responsable des dommages directs et indirects résultant de l’utilisation du produit, des dommages qui pourraient être liés à l’équipement, à la puissance et à l’utilisation de ce produit. Le contenu de ce document ne fait l’objet d’aucune garantie.

Français

Le symbole montrant un éclair entouré d’un triangle est utilisé en cas de danger pour la santé, en raison par exemple d’un risque d’électrocution.

Un point d’exclamation placé dans un triangle signale, dans ce manuel utilisateur, des informations importantes dont il faut absolument tenir compte.

Ce symbole indique la présence de conseils et astuces d’utilisation.

En cas de dommages résultant du non-respect de ce manuel utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité en cas de dommages consécutifs !

Nous déclinons toute responsabilité en cas de dommages matériels et/ou corporels résultant d’une manipulation impropre ou du non-respect des consignes de sécurité. Dans ce type de cas, la garantie devient caduque !

Signification des symboles

Consignes de sécurité importantes

Cet appareil a été fabriqué dans le respect de standards de sécurité internationaux. Lisez attentivement les consignes de sécurité suivantes.

Consignes de sécurité

1. Alimentation électrique Tension alternative 100–240 V CA, 50–60 Hz (par bloc d’alimentation à 5 V CC/12 V CC) Utilisez cet appareil uniquement avec une source de courant dont la tension secteur correspond à celle indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre compagnie d’électricité. Veuillez couper l’alimentation en courant de l’appareil avant de procéder à toute opération d’installation ou de maintenance.

2. Surcharge Évitez de surcharger les prises secteur, les rallonges et les adaptateurs car cela peut entraîner un risque d’électrocution ou d’incendie.

3. Liquides Protégez l’appareil afin qu’aucun liquide ne puisse pénétrer à l’intérieur.

4. Nettoyage Nettoyez l’appareil uniquement avec un chiffon humide et sans nettoyant caustique. Veuillez pour cela débrancher l’alimentation électrique de l’appareil.

5. Accessoires Ne raccordez que des appareils expressément conçus à cet effet. Cela pourrait sinon entraîner des situations dangereuses ou des dommages de l’appareil.

6. Lieu d’installation Cet appareil peut aussi bien être utilisé à l’extérieur, dans une zone abritée, qu’à l’intérieur. En cas de chute, même de faible hauteur, le produit risque d’être endommagé. Installez le produit de manière à ce que la caméra de l’appareil ne soit pas directement exposée aux rayons du soleil. Veuillez respecter les consignes de montage indiquées au chapitre correspondant des instructions de service. Veillez à ne pas placer l’appareil à proximité de radiateurs, de fours, et autres sources de chaleur et ne pas l’exposer directement aux rayons du soleil. L’appareil doit uniquement être utilisé sur des sites dont les températures ambiantes se situent entre -10 °C à 50 °C.

Français

Si vous souhaitez installer l’appareil au sein d’un système de vidéosurveillance déjà présent, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, confiez le montage, l’installation et le câblage à un électricien qualifié au lieu d’y procéder par vous-même. Tout travail mal exécuté et effectué par des amateurs sur le réseau électrique ou sur les installations intérieures représente un grand danger pour autrui ainsi que pour vous-même. Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient constamment séparés et que rien ne puisse les relier, même pas en cas de défaut.

Si l’emballage d’origine est endommagé, examinez tout d’abord l’appareil. Si ce dernier présente des dommages, veuillez le renvoyer avec son emballage et informer le service de livraison.

7. Transmission radio La portée de la transmission radio dépend de différents paramètres environnementaux. Les données du lieu de montage peuvent avoir une influence négative sur la portée. Il est ainsi possible d’atteindre une portée de jusqu’à 150 m, si rien n’interfère entre le récepteur et l’émetteur ; cette portée est donc nettement moins élevée à l’intérieur des bâtiments. Les facteurs environnementaux cités ci-après réduisent la portée et la fréquence d’images : antennes-relais, piliers de ligne haute-tension, lignes électriques, murs et plafonds, appareils ayant une fréquence radio identique ou voisine.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d’utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d’éviter que le câble et la prise secteur ne soient endommagés :

 Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.  Pour débrancher l’appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.  Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de

chauffage afin que la gaine plastique du câble ne puisse pas fondre.

 Le bloc d’alimentation de la platine de rue doit être à l’abri de la pluie et de l’humidité.

2. Suivez attentivement ces recommandations. Le non-respect de ces recommandations peut conduire à une électrocution :

 N’ouvrez jamais le boîtier ou le bloc d’alimentation.  N’introduisez aucun objet métallique ni inflammable à l’intérieur de l’appareil.  Afin d’éviter tout risque de dommages dus à des surtensions (ex. : orages), veuillez utiliser

une protection contre les surtensions.

3. Tout appareil défectueux doit être aussitôt débranché. Avertissez dans ce cas votre revendeur.

Le produit ne devrait pas être utilisé dans les conditions ambiantes suivantes :

 Emplacement humide ou humidité élevée de l’air  Froid ou chaleur extrême  Exposition directe aux rayons du soleil  En présence de poussières et de gaz, de vapeurs ou de solvants inflammables  Fortes vibrations  Champs magnétiques importants, comme à proximité des machines ou haut-parleurs  La caméra de la platine de rue ne doit pas être orientée vers le soleil, cela pourrait

endommager le capteur.

 La caméra de rue ne doit pas être installée sur des surfaces instables.

Déballage

Veuillez manipuler l’appareil avec la plus grande précaution lorsque vous le retirez de l’emballage.

Français

Sommaire

1. Utilisation conforme ................................................................................................................................. 65

2. Contenu de la livraison ............................................................................................................................. 65

3. Caractéristiques et fonctions................................................................................................................... 66

4. Remarques et FAQs .................................................................................................................................. 66

5. Description de l’appareil .......................................................................................................................... 66

5.1 Description de l’enregistreur ................................................................................................................. 66

5.2 Description de la caméra ....................................................................................................................... 68

6. Installation ................................................................................................................................................. 69

6.1 Installation de l’enregistreur .................................................................................................................... 69

6.2 Connexion d’un disque dur externe ...................................................................................................... 70

6.3 Connexion de l’enregistreur au réseau ................................................................................................. 70

6.4 Installation de la caméra ....................................................................................................................... 71

6.5 Assignation de la caméra à l’enregistreur ............................................................................................. 72

7. Utilisation et configuration par application mobile ............................................................................... 72

8. Utilisation de l’enregistreur...................................................................................................................... 76

8.1 Affichage en temps réel ......................................................................................................................... 76

8.2 Affichage en temps réel ......................................................................................................................... 77

8.3 Menu principal ....................................................................................................................................... 78

8.3.1 Paramétrages de la caméra ................................................................................ 79

8.3.2 Enregistrement .................................................................................................... 81

8.3.3 Liste des événements ......................................................................................... 83

8.3.4 Paramètres système ........................................................................................... 84

8.3.5 Gestion de la mémoire ........................................................................................ 85

9. Maintenance et nettoyage ........................................................................................................................ 87

9.1 Maintenance ......................................................................................................................................... 87

9.2 Nettoyage .............................................................................................................................................. 87

10. Élimination ................................................................................................................................................. 88

11. Conseils de dépannage ............................................................................................................................ 89

12. Caractéristiques techniques .................................................................................................................... 90

Français

Enregistreur sans fil

2 caméras extérieures IR sans

fil

2,4 GHz

2 supports de caméra avec

matériel de montage

3 antennes

Câble réseau

Câble HDMI

Souris

2 blocs d’alimentation avec

prises EU, UK et AU,

5 V CC/1 A

1 bloc d’alimentation avec

prises EU, UK et AU,

12 V CC/1 A

Carte micro SD 8 GB

1. Utilisation conforme

Cet enregistreur sans fil et les caméras extérieures IR sans fil vous permettent de transmettre et de rendre sans problème des signaux vidéo par radio sur de moyennes et grandes distances. La transmission du signal par radio est un avantage partout où la pose de câbles est impossible : la caméra envoie par transmission sans fil le signal vidéo à l’enregistreur. En raison de la conversion en signaux numériques, il est possible de réduire les pannes et les interférences. Dès que le détecteur de la caméra détecte un mouvement, l’enregistrement sur la carte SD ou sur le disque dur externe commence. Vous avez la possibilité de raccorder jusqu’à 4 caméras (TVAC18010) à l’enregistreur et de les afficher dans la vue quadruple sur un moniteur/téléviseur, et en même temps de les enregistrer en résolution VGA. Vous pouvez également voir sur smartphone, grâce à l’application ABUS « TVAC18000 », l’image des caméras en temps réel, lire des données enregistrées et configurer l’enregistreur.

Vous trouverez une description détaillée des fonctions au chapitre « 3. Caractéristiques et fonctions ».

2. Contenu de la livraison

Français



Antenne



Barre de statut LED





3. Caractéristiques et fonctions

 Utilisation simple et configuration par application  Kit complet avec enregistreur et 2 caméras extérieures IR sans fil  Caméra extérieure compacte IP66 avec fonction de vision nocturne infrarouge et résolution 640 x 480

pixels

 Transfert des fichiers vidéo et audio via un réseau numérique sans fil encodé  Extensible jusqu’à 4 caméras sans fil

4. Remarques et FAQs

Vous trouverez des remarques importantes et une FAQ concernant ce produit et d’autres produits sur notre site Internet www.abus.com/plug-and-play. Vous trouverez des informations concernant le dépannage au point 11 de la présente notice.

5. Description de l’appareil

5.1 Description de l’enregistreur

Vue avant :

Français



Port HDMI

Sortie vidéo et audio pour le moniteur/téléviseur



2 USB

Connexions pour souris et disque dur externe



Ports RJ45

Interface LAN pour connexion internet



12 V CC

Connexion à l’alimentation électrique



Touche de redémarrage

Redémarrage du système



Prise SMA

Connexion pour l’antenne externe



Touche de mise en marche

Mise en marche/arrêt de l’enregistreur



Fente pour carte micro SD

Fente pour carte micro SD pour l’enregistrement de jusqu’à 32 GB









  



Vue arrière :

Français

LED

État

Signification

LED de mise sous tension  Allumée (rouge)

Caméra allumée

Éteinte

Caméra éteinte

LED de liaison 

Clignotement

La caméra est en mode de pairage (Pairing)

Allumée (vert)

La caméra est connectée à l’enregistreur

Éteinte

La caméra est en mode de veille



Antenne



LED IR



LED de mise sous tension



Capteur PIR



Support de caméra



Objectif fixe



LED de liaison



    



5.2 Description de la caméra

Vue avant :

Français



Prise SMA



Microphone



Touche Pairing



Connexion à l’alimentation électrique

  



Routeur

Internet

Terminal

mobile

Moniteur / téléviseur

Souris

Enregistreur

Caméras

Vue arrière :

6. Installation

6.1 Installation de l’enregistreur

1. Vissez l’antenne sur l’enregistreur et branchez la souris à un port USB.

2. Branchez ensuite le câble LAN à l’enregistreur et raccordez-le au routeur.

3. Puis branchez le câble HDMI au routeur et à un écran.

4. Placez la carte micro SD fournie dans la fente prévue à cet effet à l’arrière de l’appareil.

5. Branchez le bloc d’alimentation 12 V fourni à l’enregistreur.

6. Allumez l’enregistreur en appuyant sur l’interrupteur d’alimentation à l’arrière de l’appareil.

7. Allumez le moniteur/téléviseur et passez sur l’entrée HDMI.

Français

Ne branchez l’alimentation électrique qu’une fois tous les appareils USB connectés !

Les ports USB fournissent une alimentation 5 V/1 000 mA. Si le disque dur requière une puissance plus élevée, veuillez utiliser une alimentation électrique supplémentaire.

6.2 Connexion d’un disque dur externe

1. Branchez tout d’abord une souris (non comprise dans la livraison) à l’un des deux ports USB.

2. Branchez ensuite un disque dur externe à l’autre port USB. Veuillez le formater avant la première installation ! Format conseillé : FAT32

6.3 Connexion de l’enregistreur au réseau

Raccordez l’enregistreur au routeur au moyen du câble LAN fourni afin de pouvoir accéder à votre appareil par application mobile. Pour l’accès par application mobile, référez-vous au point 7.1. Accès par application mobile.

Français

Attention :

Avant de commencer l’installation, vérifiez que la portée de transmission radio nécessaire est assurée sur le lieu d’installation souhaité. Pour ce faire, vissez l’antenne fournie dès le début.

Montage au plafond

Montage mural

6.4 Installation de la caméra

Choisissez un endroit approprié pour l’installation de la caméra. Marquez les trous de fixation sur la surface de montage et percez-les. Insérez d’abord les chevilles livrées, puis fixez ensuite le support avec les vis.

Vous avez la possibilité de faire pivoter le support de 90° pour sélectionner la position voulue. Dévissez d’abord la vis sur le côté et réglez l’angle de visée voulu. Serrez enfin la vis afin de fixer le support dans la position voulue.

Vissez ensuite la caméra sur le support et raccordez le bloc d’alimentation à la caméra.

Options de montage :

Français

Attention :

Veuillez noter que l’établissement de la connexion peut durer jusqu’à 60 secondes.



Connexion réseau

Assurez-vous que l’enregistreur est connecté à internet et que la connexion est active. L’enregistreur est configuré sur DHCP par défaut lorsque votre routeur est également configuré sur DHCP, vous obtenez automatiquement une adresse réseau. Vous pouvez alors sans configuration supplémentaire commencer l’accès par application.



Application « TVAC18000 »

ICÔNE

Téléchargez l’application « TVAC18000 » et installez-la sur votre smartphone.

6.5 Assignation de la caméra à l’enregistreur

Pour connecter une caméra à l’enregistreur, procédez comme suit :

1. Raccordez la caméra et l’enregistreur aux blocs d’alimentation.

2. Dans le menu de l’enregistreur, sélectionnez « Kamera » (Caméra), puis « Paarung » (Pairage) et la caméra souhaitée (1–4). Le système lance un compte à rebours de 60 secondes.

3. Appuyez brièvement (env. 2 à 3 secondes) sur la touche PAIRING sur le câble de la caméra pendant les 60 secondes.

4. Une fois la connexion établie, la LED de liaison verte de la caméra s’allume de manière permanente.

7. Utilisation et configuration par application mobile

Avec l’enregistreur sans fil, vous avez la possibilité d’accéder en temps réel aux caméras et de configurer l’enregistreur. Vous trouverez l’application pour cet appareil dans l’App Store sous le nom « TVAC18000 ».

Si vous souhaitez accéder à l’image en temps réel lorsque vous êtes en déplacement, veuillez procéder de la manière suivante :

Français



Ajout d’un système

ILLUSTRATION

Ouvrez l’application sur votre téléphone mobile et sélectionnez l’appareil ou la liste d’appareils. Pour ajouter un nouveau système, cliquez sur « nouveau » ou sur « + ».



Saisie des informations système

ILLUSTRATION

1. Indiquez ensuite le nom de votre système dans « Nom » qui doit apparaître sur votre téléphone mobile.

2. Pour entrer automatiquement la DID, cliquez sur « Scan QR » et scannez le code QR sur la face inférieure de l’enregistreur. Vous avez également la possibilité d’entrer manuellement le numéro DID à 20 chiffres. Il se trouve dans les informations réseau de votre enregistreur ou sur l’étiquette produit de votre produit.

3. Entrez ensuite votre mot de passe. Le mot de passe est le code de sécurité que vous trouvez également dans les informations réseau de votre enregistreur. Si vous n’avez pas encore modifié votre mot de passe sur l’enregistreur, le mot de passe par défaut est : 123456.

4. Mémorisez ensuite les réglages en appuyant sur « Ajouter nouveau » ou « Terminé ».

5. Pour modifier les informations système, sélectionnez le système et cliquez sur « Éditer » ou « Modifier ».

6. Pour obtenir l’image en temps réel, cliquez sur la touche de lecture.

Dès que vous avez modifié votre mot de passe dans l’enregistreur, vous devez également le modifier dans l’application. Cliquez pour ce faire sur « Modifier » ou « Éditer ».

Français



Statut de la connexion

ILLUSTRATION

Si vous avez ajouté votre système correctement, le nom de votre système et la DID correspondante apparaissent dans la liste de sélection. Appuyez sur le nom pour accéder à l’affichage en temps réel. Appuyez sur la touche de lecture pour démarrer l’affichage en temps réel.

Notez que seuls 3 utilisateurs maximum peuvent accéder simultanément à l’appareil !



ILLUSTRATION

Cliquez sur « Système » ou sur l’icône de menu pour ouvrir le menu de l’enregistreur.

Notez que pendant la configuration via l’application, aucun affichage en temps réel par HDMI et aucun enregistrement ne sont possibles.

Paramétrages de la caméra

 Programmer  Activation  Résolution  Qualité

Enregistrement

 Planning  Sensibilité au mouvement  Zone de détection  Détection

Français

Paramètres système :

 Date et heure  Langue  Affichage  Veille  Économie d’énergie

Gestion de la mémoire :

 Statut de la mémoire  Format de la mémoire  Configuration réseau  Informations réseau

Vous trouverez la description de chacun des éléments du menu dans « 8. Utilisation de l’enregistreur ».

Français

Affichage plein écran de la caméra souhaitée Ouverture du menu principal

Affichage en mode Quad

Affichage en mode Smart-Quad

Activation de l’enregistrement manuel d’un canal

Désactivation de l’enregistrement manuel d’un canal

Démarrage de l’enregistrement manuel des quatre canaux Arrêt de l’enregistrement manuel des quatre canaux

8. Utilisation de l’enregistreur

Pour allumer et éteindre l’enregistreur, appuyez sur la touche de mise en marche à l’arrière de l’enregistreur.

8.1 Affichage en temps réel

L’affichage en temps réel démarre automatiquement une fois l’appareil allumé en mode Quart. Pour afficher une caméra en plein écran, cliquez sur le canal souhaité avec le bouton gauche de la souris. Cliquez à nouveau sur l’image pour revenir à l’affichage d’origine. Appuyez sur la touche droite de la souris pour ouvrir le menu contextuel. Pour fermer le menu, appuyez à nouveau sur la touche droite de la souris.

Français

8.2 Affichage en temps réel Affichage en mode Quad :

Cliquez dans l’affichage en mode Quad avec la touche gauche de la souris sur un canal pour le faire apparaître en plein écran. Cliquez à nouveau sur l’affichage plein écran pour revenir à l’affichage en mode Quad.

Affichage en mode Smart-Quad :

Cliquez dans l’affichage en mode Smart-Quad sur le canal souhaité pour l’afficher en agrandissement sur la gauche. Pour afficher un canal en plein écran, il doit être affiché dans l’agrandissement. Pour ce faire, cliquez sur l’image dans l’agrandissement. Pour revenir à l’affichage en mode Smart-Quad, cliquez à nouveau sur l’image.

Affichage dynamique :

Vous avez la possibilité de configurer l’affichage de sorte qu’il soit dynamique. Veuillez désactiver les caméras ne devant pas être affichées dans les paramétrages de la caméra. (Attention : pas d’enregistrement de la caméra désactivée !)

Exemples :

Canal 2 désactivé Canal 2 & 3 désactivés

Français

Description

Éléments des sous-menus

Paramétrages de la caméra

 Pairage de la caméra  Activation de la caméra  Résolution  Qualité

Enregistrement

 Planning  Sensibilité au mouvement  Zone de détection  Réaction pour enregistrements

Lecture / liste des événements

 Représentation de la liste des

événements en format calendrier

Paramètres système

 Date et heure  Langue  Réglage de l’affichage  Réglage de l’affichage en état de

veille

 Mode d’économie d’énergie

Gestion de la mémoire

 Statut de la mémoire / fonction de

mémoire en anneau

 Formatage  Configuration réseau  Informations réseau / informations

générales

8.3 Menu principal

Français

Élément du menu

Description

Pairage de la caméra

L’assignation de la caméra à l’enregistreur est

nécessaire pour établir une connexion. Une fois la connexion établie, elle n’est plus coupée. Si vous souhaitez modifier le canal de la caméra, vous devez effectuer un nouveau pairage.

1. Dans le menu de l’enregistreur, sélectionnez « Caméra », puis « Programmer une nouvelle caméra » et la caméra souhaitée (1–4). Le système lance un compte à rebours de 60 secondes.

2. Appuyez brièvement sur la touche PAIRING sur le câble de la caméra pendant les 60 secondes.

3. Une fois la connexion établie, la LED de liaison

verte de la caméra s’allume de manière

permanente.

Activation

Utilisez la touche marche/arrêt pour afficher ou désactiver la caméra.

Notez que les caméras désactivées ne sont pas visibles dans l’affichage en mode SMART-QUAD. Si vous désactivez la caméra, aucun enregistrement n’est effectué.

Caméra allumée Caméra éteinte

8.3.1 Paramétrages de la caméra

Français

Résolution

Vous avez le choix entre « Normale » et « Élevée ».

Faible :

Réglage optimisé pour l’accès mobile, taux d’images plus élevé

Élevée :

Résolution élevée, taux d’images faible

Qualité

Sélectionnez ici la qualité de l’image vidéo.

Qualité supérieure :

Qualité élevée de l’affichage, taux d’images faible

Qualité inférieure :

Qualité faible de l’affichage, taux d’images élevé

Français

Élément du menu

Description

Sélection des caméras

Sélection d’une caméra ou de toutes les caméras pour le planning.

Sélectionnez une des caméras 1 à 4. Vous pouvez maintenant sélectionner le type d’enregistrement, le jour de la semaine et l’horaire. Sélectionnez toutes les caméras pour activer le planning pour toutes les caméras.

Détection de mouvement :

L’enregistrement ne commence que lorsqu’un mouvement est détecté.

Enregistrement en continu : L’enregistrement commence / s’arrête à des horaires définis.

Aucune sélection effectuée.

Sélectionnez ici les jours de la semaine pour l’enregistrement en continu. Vous pouvez sélectionner les jours individuellement ou disposez des possibilités suivantes : Tous les jours, lundi – vendredi, lundi – samedi ou samedi – dimanche.

Définissez ici l’heure

de début et de fin de l’enregistrement.

Si aucun planning n’est défini, l’enregistrement n’a pas lieu !

8.3.2 Enregistrement

Français

Sensibilité aux mouvements

Vous avez ici la possibilité de procéder aux réglages de la sensibilité aux mouvements. La détection de mouvement peut être commandée soit par le capteur PIR, soit par le capteur PIR et le logiciel de détection de mouvement simultanément.

Détection de mouvement PIR :

La détection de mouvement est uniquement effectuée par le capteur PIR de la caméra. Portée de détection PIR : jusqu’à 5 m

Détection de mouvement PIR et « Faible » :

La détection de mouvement se fait par le PIR et le logiciel de détection de mouvement. Portée de détection PIR : jusqu’à 5 m Portée de détection du logiciel : jusqu’à 4 m

Détection de mouvement PIR et « Intermédiaire » :

La détection de mouvement se fait par le PIR et le logiciel de détection de mouvement. Portée de détection PIR : jusqu’à 5 m Portée de détection du logiciel : jusqu’à 5 m

Détection de mouvement PIR et « Élevé » :

La détection de mouvement se fait par le PIR et le logiciel de détection de mouvement. Portée de détection PIR : jusqu’à 5 m Portée de détection du logiciel : jusqu’à 6 m

Zone de détection

Sélectionnez une caméra (1–4) pour passer à l’affichage en temps réel avec la grille pour le masque de détection de mouvement. Pour désactiver une partition, effectuez un double-clic. Cliquez simplement sur une partition pour l’activer. En appuyant sur le bouton droit de la souris, vous sortez de l’image en temps réel et les réglages sont sauvegardés.

Réaction pour enregistrement

Vous pouvez ici définir les paramètres de la signalisation

d’alarme :

Durée de l’enregistrement détection

de mouvement : Configurez la durée de l’enregistrement en cas de détection de mouvement. Sélection : 30 / 60 / 120 secondes

En cas de mouvement répété, la

durée de l’enregistrement peut s’allonger.

Signal d’alarme en cas de

mouvement :

Configurez la durée du signal d’alarme

en cas de mouvement. Sélection : Arrêt / 5 / 10 secondes

Français

Signal d’alarme en cas de perte du

signal vidéo :

Configurez la durée du signal d’alarme

en cas de perte du signal vidéo. Sélection : Arrêt / 5 / 10 secondes

Le signal d’alarme est uniquement

émis par les haut-parleurs du moniteur/téléviseur par HDMI.

8.3.3 Liste des événements

Dans la liste des événements, tous les enregistrements sont affichés. Les enregistrements sont triés par date. Vous pouvez choisir la période souhaitée à l’aide des touches fléchées. Sélectionnez la caméra souhaitée ; vous avez également la possibilité d’afficher les événements de toutes les caméras. Un champ sur fond coloré signifie qu’un enregistrement est présent ce jour-là. En cliquant dessus, vous accédez à la « Liste des enregistrements ».

Effectuez un double clic sur le fichier souhaité pour le lire. Pour effacer un enregistrement ou l’enregistrer sur un carte mémoire, cochez la case et sélectionnez l’option souhaitée.

Français

Élément du menu

Description

Date et heure

Utilisez les touches fléchées pour régler la date et l’heure. Pour sauvegarder les réglages et quitter le menu, cliquez sur la touche droite de la souris.

Langue

Sélectionnez la langue pour votre système.

Les réglages d’usine du système sont ensuite rétablis.

Réglage de l’affichage

Sélectionnez ici les réglages pour l’affichage en temps

réel.

Vous pouvez activer ou désactiver l’icône pour la puissance du signal et d’horodatage.

Réglage de l’affichage en

état de veille

Sélectionnez ici les réglages de l’affichage en état de veille. Vous avez le choix entre les possibilités suivantes : Quad / Smart-Quad / séquence 10 s / séquence 5 s.

Mode d’économie d’énergie

Réglages du mode d’économie d’énergie : Réglez ici le mode d’économie d’énergie pour la sortie

du signal vidéo sur un moniteur ou un téléviseur. Vous avez le choix entre les possibilités suivantes :

Mode d’économie d’énergie éteint / mode d’économie d’énergie au bout de 5 minutes / mode d’économie d’énergie au bout de 10 minutes

8.3.4 Paramètres système

Français

Élément du menu

Description

Gestion de la mémoire

Activation/désactivation de la fonction de mémoire en anneau pour le disque dur ou la carte SD.

Formater

Formatage du disque dur ou de la carte SD.

Lors du formatage, toutes les données enregistrées sont effacées.

Configuration réseau

Afin de pouvoir établir une connexion internet et

accéder à l’enregistreur par l’application, raccordez-le à votre routeur à l’aide du câble réseau.

Choisissez IP statique ou DHCP. Informations :

Une adresse IP est une adresse dans les réseaux

d’ordinateurs. Elle est attribuée aux appareils qui sont

liés au réseau et rend ainsi les appareils accessibles.

DHCP :

Avec ce réglage, le DVR obtient automatiquement une adresse IP du routeur à condition que DHCP soit activé sur le routeur.

IP statique :

Vous pouvez ici attribuer une adresse IP fixe. Cette adresse doit convenir à votre environnement réseau existant afin que l’accès externe fonctionne.

Code de sécurité :

Le code de sécurité par défaut est : 123456. Pour des raisons de sécurité, veuillez modifier le code et attribuer un mot de passe (max. 12 caractères). Pour ce faire, cliquez sur le champ sur fond blanc et un clavier s’ouvre.

Vous avez besoin du code de sécurité si vous souhaitez accéder à l’enregistreur à l’aide de l’application mobile.

La connectivité réseau est représentée par les icônes suivantes.

8.3.5 Gestion de la mémoire

Français

Connexion réseau disponible

Pas d’accès au réseau Veuillez vérifier si l’enregistreur est bien raccordé au

routeur.

Informations réseau

Affichage des informations système

 Version du logiciel de l’enregistreur  Version du logiciel des caméras  DID  Code de sécurité  Informations réseau

Mise à niveau du système :

Cliquez n’importe où dans le menu pour actualiser le

système.

Français

Veillez à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil. N’utilisez pas de produits nettoyants chimiques ; cela risquerait d’endommager la surface du boîtier (décolorations).

Remarque importante : Le produit ne nécessite aucun entretien de votre part. Aucune pièce interne du produit ne nécessite d’entretien ou de contrôle de votre part. Par conséquent, vous ne devez jamais l’ouvrir.

9. Maintenance et nettoyage

9.1 Maintenance

Contrôlez régulièrement la sécurité technique du produit, par exemple l’état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et

assurez-vous qu’il ne puisse pas être mis en service par inadvertance. L’utilisation du produit n’est plus sans danger si

 l’appareil présente des dommages visibles  l’appareil ne fonctionne plus

9.2 Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d’encrassement plus important, il est possible d’humidifier le chiffon avec de l’eau tiède.

Français

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l’exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l’élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l’Union Européenne) auprès des

administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources

naturelles et d’assurer un recyclage du produit dans le respect des règles de protection de la santé et de l’environnement.

10. Élimination

Français

N°

Questions

Réponses

Que signifie le pairage de l’enregistreur et de la caméra et comment cela fonctionnet-il ?

Du fait du pairage, la connexion sans fil exclusive et encodée entre la caméra et l’enregistreur est établie.

Pour connecter une caméra à l’enregistreur, procédez comme suit : Raccordez la caméra et l’enregistreur aux blocs d’alimentation. Dans le menu de l’enregistreur « Caméra », sélectionnez ensuite « Pairage » et la caméra (1–4). Le système lance un compte à rebours de 60 secondes. Appuyez pendant ces 60 secondes sur la touche PAIRING du câble de la caméra, jusqu’à ce que la LED de liaison verte située à l’avant de la caméra commence à clignoter. Une fois la connexion établie, la LED de liaison verte de la caméra s’allume de manière permanente.

Le moniteur n’affiche aucune image. Quelles peuvent en être les causes ?

Si vous n’avez aucun signal, vérifiez les points suivants : La caméra est-elle raccordée au secteur (la LED est-elle allumée en rouge) ? Le câble HDMI est-il correctement branché ? Le pairage de la caméra et de l’enregistreur est-il effectué (voir la question 1) ? La caméra est-elle à portée de l’enregistreur ? Le signal entre la caméra et l’enregistreur est-il perturbé ?

L’appareil n’enregistre pas en cas de mouvement. Quelles peuvent en être les causes ?

Veuillez vérifier la sensibilité de la détection de mouvement pour vous assurer que cette fonction est allumée. Le planning est-il correctement configuré ?

L’appareil n’enregistre pas alors qu’un planning a été enregistré. Quelles peuvent en être les causes ?

Les causes possibles peuvent être : La date et l’heure sont-elles correctement réglées ? La carte SD est-elle bloquée (lock/unlock ?), non insérée ou vide ? Avez-vous formaté la carte SD ou le disque dur externe ? Ceuxci doivent être formatés avant la première utilisation. Aucun mouvement n’a été détecté.

Le pairage de la caméra et de l’enregistreur est impossible. Quelles peuvent en être les causes ?

Veuillez vérifier les points suivants : La caméra n’est pas alimentée en courant. Appuyez brièvement sur le bouton Pairing de la caméra, tandis que le moniteur lance un compte à rebours de 60 secondes. Veuillez appuyer brièvement sur le bouton Pairing, pas de manière prolongée. Redémarrez l’enregistreur.

Il est possible d’accéder à l’image en temps réel par application mobile dans le réseau local mais pas depuis le réseau externe. Quelles peuvent en être les causes ?

Veuillez vérifier les points suivants : Votre enregistreur est-il connecté au réseau ? La connexion internet est-elle établie ? Avez-vous raccordé l’enregistreur à internet ? Veuillez regarder

l’icône suivante en haut du moniteur. Votre mot de passe dans l’enregistreur correspond-il au mot de passe dans l’application mobile ? Avez-vous une connexion internet assez rapide sur votre téléphone portable ?

11. Conseils de dépannage

Français

Caméra

Enregistreur

Nombre de LED IR 6 -

Options d’affichage

Plein écran, Quad, Smart Quad

Résolution

640 x 480 pixels

720p (HD)

Options d’enregistrement

Planning, détection de

mouvement, manuel

Capteur d’images

CMOS ¼″

Angle de vue

55° (à l’horizontale) / 44° (à la

verticale)

Fréquence

2,4 GHz

Portée radio

En intérieur : max. 20–30 m

En extérieur : 150 mètres*

Filtre orientable IR

Oui

Entrées de caméras - 4

Compression H.264

Température de fonctionnement max.

De -10 °C à +40 °C

Modulation

FHSS

Connexion du moniteur

Sortie HDMI

Connexion réseau - RJ45

Vitesse du réseau

10/100 Mbps

Objectif

3,6 cm (objectif fixe)

Portée de la fonction vision nocturne

8 m max.

Degré de protection IP

Puissance d’émission

15 +/-2 dBm

Sensibilité

-80 dBm

Alimentation CC

5 V CC

12 V CC

Support de stockage

Carte SD, 32 GB max.

Disque dur externe, 2 TB max.

Langue OSD

Allemand, anglais, espagnol,

néerlandais, français, portugais,

italien, polonais, suédois, danois

Consommation d’électricité

1 A max.

2 A max.

Certifications

Capacité de mémoire

Une caméra (640 x 480)

Plusieurs caméras (320 x 240 QVGA)

1 GB

200 minutes

130 minutes

2 GB

400 minutes

260 minutes

8 GB

1 600 minutes

1 040 minutes

16 GB

3 200 minutes

2 080 minutes

32 GB

6 400 minutes

4 160 minutes

12. Caractéristiques techniques

* La portée radio est fonction des conditions ambiantes (antennes-relais, piliers de lignes haute-tension, lignes électriques, murs et plafonds, etc.). Lorsque les conditions sont défavorables, la portée du signal radio peut s’avérer faible.

Capacité de mémoire

TVAC18000A

Gebruikershandleiding

Versie 08/2014

Nederlands vertaling van de originele Duitse handleiding

Bewaren voor toekomstig gebruik!

Nederlands

Inleiding

Geachte klant, Hartelijk bedankt voor de aankoop van dit product. Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar

bij:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Neem bij vragen contact op met uw installateur of speciaalzaak!

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Waarschuwing volgens § 201 van het Duitse Wetboek van Strafrecht: Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een

dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete! Ook het onbevoegd niet voor zijn wetenschap bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.

Uitsluiting van aansprakelijkheid Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of

onnauwkeurigheden ontdekken, informeer ons dan daarover via het adres op de achterkant van de gebruikershandleiding. ABUS Security-Center GmbH stelt zich niet aansprakelijk voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Wij staan niet in voor de inhoud van dit document.

Nederlands

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.

Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die absoluut in acht genomen moeten worden.

Dit symbool geeft aan dat u bijzondere tips en instructies over de bediening krijgt.

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Wij stellen ons niet aansprakelijk voor gevolgschade!

Wij stellen ons niet aansprakelijk voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies wordt veroorzaakt. In zulke gevallen vervalt ieder recht op garantie!

Verklaring van symbolen

Belangrijke veiligheidsinstructies

Dit apparaat is conform internationale veiligheidsstandaards geproduceerd. Lees de volgende veiligheidsinstructies aandachtig door.

Veiligheidsinstructies

1. Stroomvoorziening 100 - 240 V AC wisselspanning, 50 - 60 Hz (via netstekkervoeding op 5 V DC/12 V DC) Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Vloeistoffen Bescherm het apparaat tegen het binnendringen van alle soorten vloeistoffen.

4. Reiniging Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

5. Accessoires Sluit alleen uitdrukkelijk daarvoor bestemde apparaten aan. Anders kan dit tot gevaarlijke situaties of schade aan het apparaat leiden.

6. Opstelplaats Dit apparaat is zowel bedoeld voor beveiligde buitentoepassingen als voor binnentoepassingen. Het product kan al beschadigd raken door een val van slechts geringe hoogte. Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht. Plaats het apparaat niet in de directe omgeving van verwarmingen, ovens, andere warmtebronnen of onder direct zonlicht. Gebruik het apparaat alleen op plaatsen met temperaturen binnen het toegestane omgevingstemperatuurbereik -10 °C - 50 °C.

Nederlands

Zorg er bij installatie in een aanwezige videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en aansluiting op het kabelnet niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen. Sluit de installaties zo op het kabelnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Indien het apparaat beschadigingen vertoont, stuurt u het met de verpakking terug en brengt u de leveringsdienst op de hoogte.

7. Draadloze transmissie Het bereik van de draadloze transmissie is afhankelijk van verschillende omgevingsfactoren. De lokale omstandigheden op de montageplaats kunnen een negatief effect hebben op het bereik. Daarom kan bij vrij zicht tussen de ontvanger en zender een afstand van maximaal 150 m overbrugd worden, in gebouwen echter aanzienlijk korter. De volgende omgevingsfactoren beperken zowel het bereik als de beeldfrequentie: antennes voor mobiele telefonie, hoogspanningsmasten, elektrische leidingen, plafonds en wanden, apparaten met dezelfde of nabijgelegen radiofrequentie.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en gebruiksinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

 Wijzig of manipuleer netsnoeren en netstekkers niet.  Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.  Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen

dat het kunststof omhulsel smelt.

 Het voedingsapparaat van het deurstation moet worden beschermd tegen vocht en natheid.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

 Open nooit de behuizing of de voeding.  Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.  Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een

overspanningsbeveiliging te gebruiken.

3. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

 natheid of te hoge luchtvochtigheid  extreme kou of hitte  direct zonlicht  stof of brandbare gassen, dampen of oplosmiddelen  sterke trillingen  sterke magneetvelden, zoals in de buurt van machines of luidsprekers  De camera van het deurstation mag niet tegen de zon in worden gericht, omdat de sensor hierdoor

beschadigd kan raken

 De camera mag niet op onstabiele oppervlakken worden geïnstalleerd

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Nederlands

Inhoudsopgave

1. Beoogd gebruik ......................................................................................................................................... 96

2. Leveringsomvang ..................................................................................................................................... 96

3. Kenmerken en functies ............................................................................................................................. 96

4. Aanwijzingen en FAQ’s ............................................................................................................................ 97

5. Beschrijving van het apparaat ................................................................................................................. 97

5.1 Beschrijving van de recorder ................................................................................................................. 97

5.2 Beschrijving van de camera ................................................................................................................... 98

6. Installatie .................................................................................................................................................... 99

6.1 Recorderinstallatie ................................................................................................................................. 99

6.2 Aansluiting voor een externe harde schijf ........................................................................................... 100

6.3 Recorder op het netwerk aansluiten ................................................................................................... 100

7. Bediening en configuratie via app ........................................................................................................ 103

8. Bediening op de recorder....................................................................................................................... 106

8.1 Live-aanzicht ........................................................................................................................................ 106

8.2 Live-weergave ...................................................................................................................................... 107

8.3 Hoofdmenu .......................................................................................................................................... 108

8.3.1 Camera-instellingen ............................................................................................................................. 109

8.3.2 Opname ............................................................................................................................................... 111

8.3.3 Gebeurtenislijst.................................................................................................................................... 112

8.3.4 Systeeminstellingen ............................................................................................................................. 114

8.3.5 Geheugenbeheer ................................................................................................................................. 115

9. Onderhoud en reiniging ......................................................................................................................... 116

9.1 Onderhoud ........................................................................................................................................... 116

9.2 Reiniging .............................................................................................................................................. 116

10. Afvalverwerking ...................................................................................................................................... 117

11. Tips voor fouten verhelpen .................................................................................................................... 118

12. Technische gegevens ............................................................................................................................. 119

Nederlands

Draadloze recorder

2 x draadloze IR-buitencamera

2,4 GHz

2 x camerahouder incl.

bevestigingsmateriaal

3 x antenne

Netwerkkabel

HDMI-kabel

Muis

2 x voeding incl. EU-, AU- en

UK-adapter 5 V DC/1 A

1 x voeding incl. EU-, AU- en

UK-adapter 12 V DC/1 A

8 GB microSD-kaart

1. Beoogd gebruik

Met deze draadloze recorder en de draadloze IR-buitencamera’s kunt u zonder problemen draadloos videosignalen op middelgrote tot grote afstand zenden en weergeven. De draadloze signaaloverdracht komt overal van pas waar geen kabels kunnen worden gelegd: de camera zendt het videosignaal draadloos aan de recorder. Door de conversie in digitale signalen kunnen storingen en interferenties worden gereduceerd. Zodra de sensor van de camera een beweging detecteert, start de opname op een SD-kaart of een externe harde schijf. U kunt maximaal 4 camera’s (TVAC18010) met de recorder verbinden en deze in het 4-voudige aanzicht op een monitor/tv weergeven en gelijktijdig met VGA-resolutie opnemen. Verder kunt u met een smartphone en de ABUS app „TVAC18000” zowel het livebeeld van de camera’s bekijken en opgenomen gegevens weergeven als de recorder configureren.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk 3. „Kenmerken en functies”.

2. Leveringsomvang

3. Kenmerken en functies

Nederlands



Antenne



LED-statusbalk





 Eenvoudige bediening en configuratie via app  Complete set met recorder en 2x draadloze IR-buitencamera’s  Compacte IP66 buitencamera met infrarood-nachtzichtfunctie en 640 x 480 pixels resolutie  Overdracht van video en audio met gecodeerd draadloos signaal  Uitbreidbaar tot 4 draadloze camera’s

4. Aanwijzingen en FAQ’s

Belangrijke aanwijzingen en FAQ’s over dit product en andere producten vindt u op website

www.abus.com/plug-and-play. Informatie voor het verhelpen van fouten vindt u onder punt 11 van deze

handleiding.

5. Beschrijving van het apparaat

5.1 Beschrijving van de recorder

Vooraanzicht:

ABUS SECURITY TECH TVAC 18000A User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
