TVVR36400 / TVVR36800

QUICKGUIDE FÜR IP-REKORDER

Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihren IP-Rekorder.
Detaillierte Informationen erhalten Sie in der Bedienungsanleitung.

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung
beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und
Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!

Deutsch

3

INHALTSVERZEICHNIS

Deutsch

Lieferumfang ......................... 6

Warnhinweise ......................... 7

Anschlüsse ......................... 8

Tipps zur Kamerainstallation ......................... 10

Hardwareinstallation ......................... 11

Systemaktivierung ......................... 13

Sowareeinrichtung ......................... 14

Anleitung + Soware + App ......................... 20

English

Scope of delivery ......................... 24

Warnings ......................... 25

Connections ......................... 26

Tips for camera installation ......................... 28

Hardware installation ......................... 29

System activation ......................... 31

Soware set-up ......................... 32

Instructions, soware and app ......................... 38

Français

Étendue de la livraison ......................... 42

Avertissements ......................... 43

Raccordements ......................... 44

Conseils pour l’installation

de la caméra ......................... 46

Installation matérielle ......................... 47

Activation du système ......................... 49

Conguration du logiciel ......................... 50

Manuel + logiciel + application ......................... 56

Nederlands

Inhoud van de levering ......................... 60

Waarschuwingen ......................... 61

Aansluitingen ......................... 62

Tips voor de camera-installatie ......................... 64

Hardware-installatie ......................... 65

Activering van het systeem ......................... 67

Soware-installatie ......................... 68

Handleiding + soware + app ......................... 74

Dansk

Indhold i kassen ......................... 78

Advarselshenvisninger ......................... 79

Tilslutninger ......................... 80

Tips vedrørende

kamerainstallation ......................... 82

Hardwareinstallation ......................... 83

Systemaktivering ......................... 85

Sowareopsætning ......................... 86

Vejledning + soware + app ......................... 92

Svenska

Leveransomfång ......................... 96

Varningar ......................... 97

Anslutningar ......................... 98

Tips för kamerainstallation ......................... 100

Installation av hårdvara ......................... 101

Systemaktivering ......................... 103

Programvaruinställningar ......................... 104

Bruksanvisning +

programvara + app ......................... 110

4

Deutsch

Italiano

Dotazione ......................... 114

Avvertenze ......................... 115

Collegamenti ......................... 116

Consigli per l'installazione della videocamera ......................... 118

Installazione dell’hardware ......................... 119

Attivazione del sistema ......................... 121

Congurazione del soware ......................... 122

Istruzioni + soware + app ......................... 128

Español

Volumen de entrega ......................... 132

Advertencias ......................... 133

Conexiones ......................... 134

Consejos para la instalación de la cámara ......................... 136

Instalación del hardware ......................... 137

Activación del sistema ......................... 138

Instalación del soware ......................... 140

Instrucciones + Soware + Aplicación ......................... 146

Polski

Zawartość opakowania ......................... 150

Wskazówki ostrzegawcze ......................... 151

Złącza ......................... 152

Wskazówki dotyczące instalacji kamery ......................... 154

Instalacja sprzętu ......................... 155

Aktywacja systemu ......................... 157

Konguracja oprogramowania ......................... 158

Instrukcje + oprogramowanie + aplikacja ......................... 164

Deutsch

5

LIEFERUMFANG

TVVR36400:

• 4-Kanal PoE Rekorder

• 48V Netzteil

• Funk-USB Maus

• 1m Netzwerkkabel

• CD

• Quickguide

6

TVVR36800:

• 8-Kanal Rekorder

• 48V Netzteil

• Funk-USB Maus

• 1m Netzwerkkabel

• CD

• Quickguide

Quick Guide

Deutsch

WARNHINWEISE

Halten Sie starke Magnetfelder vom
Rekorder fern.

Halten Sie Flüssigkeiten
vom Rekorder fern.

Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.

Deutsch

Achten Sie auf eine unterbrechungs­freie Stromversorgung.

Betreiben und lagern Sie den
Rekorder nur unter den vom
Hersteller empfohlenen
Umgebungsbedingungen.

Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.

7

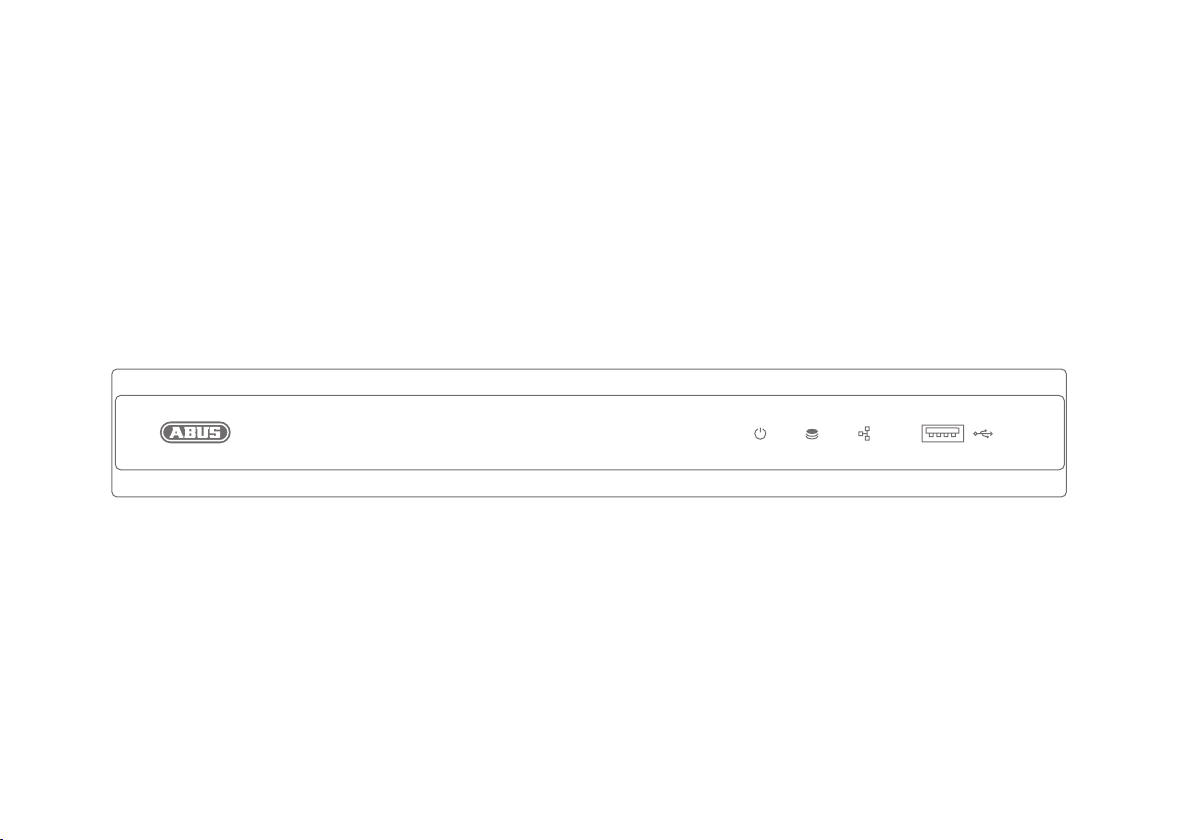

ANSCHLÜSSE

Power LED

Anzeige der

Betriebsbereitscha

Netzwerk LED

Anzeige der

momentanen

Netzwerk Aktivität

8

Daten LED

Anzeige der momentanen

HDD Aktivität

USB

Anschluss für

USB-Geräte

Deutsch

Audio IN

Audioeingang

Chinch

RJ45-Anschluss für eine

LAN

Netzwerkverbindung

Ein-/Aus Schalter

Schalter zum Ein- und

Ausschalten

Deutsch

Audio OUT

Audioausgang

Chinch

PoE

RJ45-Anschlüsse für

Kameraverbindungen

48V DC Stromanschluss

48V

USB

Anschluss für USB-Geräte

HDMI

HDMI Monitoranschluss

VGA

VGA Monitoranschluss

9

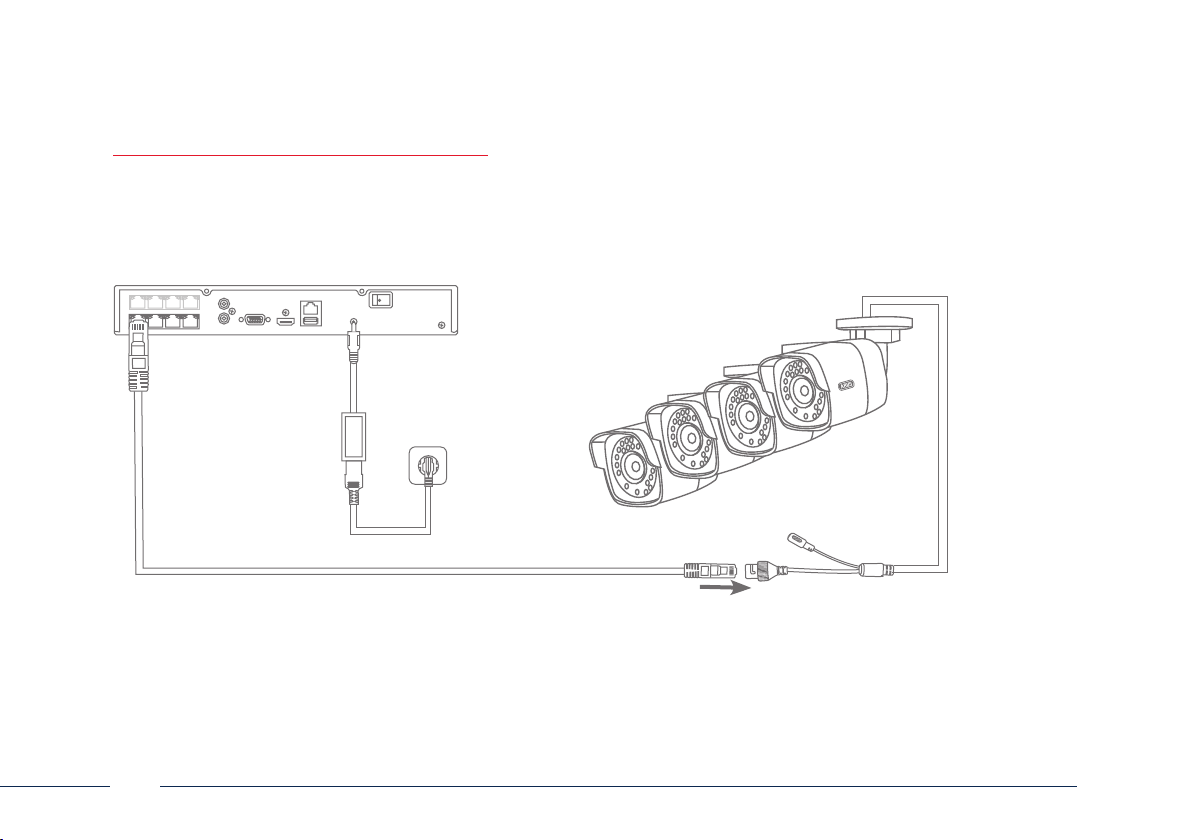

TIPPS ZUR KAMERAINSTALLATION

Versorgen Sie den Rekorder mit Spannung. Schließen Sie die Kameras per Netzwerkkabel an den PoE-Ports des Rekorder an.

Es dauert ca. 3 Minuten eine die Kamera automatisch in den Rekorder hinzugefügt wurde.

10

Deutsch

HARDWAREINSTALLATION

1 3 42

Lösen Sie die 6 Schrauben
an den Seiten und der
Rückseite des Rekorders

Deutsch

Önen Sie vorsichtig das
Gehäuse.

Richten Sie die Festplatte
auf der Bodenplatte des
Rekorders aus.

Fixieren und Verschrauben
Sie die Festplatte auf der
Unterseite des Rekorders
mit den beiliegenden
Schrauben.

11

5 6 7 8

Stellen Sie die Verbindungen
zur Hauptplatine mit dem
Daten- (kleiner Stecker) und
Stromkabel (großer Stecker)
her.

12

Setzen Sie nun das
Gehäuse entlang der
Führungsschiene auf die
Bodenplatte des
Rekorders.

Verschrauben Sie
anschließend das
Gehäuse und die
Bodenplatte mit den
6 Schrauben.

Netzteil anschließen und
Rekorder am Ein-/Aus
Schalter einschalten

Deutsch

SYSTEMAKTIVIERUNG

1

Geben Sie in das Feld „Neues
Kennwort“ ein Passwort für den
Admin-Benutzer ein.
Das Passwort muss den vorgegebenen
Mindestanforderungen entsprechen.
Empfehlung: Verwenden Sie ein
möglichst komplexes Passwort,
welches die Stufe „Stark“ aufweist.

Admin Passwort:

Deutsch

2

Geben Sie das Passwort zur
Bestätigung erneut ein. Notieren Sie
das Passwort zusätzlich in der
Kurzanleitung und verwahren
Sie es an einem sicheren Ort auf. Das
Zurücksetzen des Admin-Passwortes ist
nur über den technischen Support von
ABUS möglich.

3

Geben Sie zusätzlich das Aktivierungs­passwort für die Kameras ein. Wenn
Sie eine Kamera über den Rekorder
aktivieren, verwendet der Rekorder
dieses Passwort dafür. Klicken Sie zum
Schluss auf „OK“. Das Gerät ist nun
aktiviert und kann in vollem Umfang
verwendet werden.

13

SOFTWAREEINRICHTUNG

1

Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „Anwenden“.

14

2

Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr automatisch
ausgeführt. Klicken Sie auf „Nächste“.

3

Legen Sie die Zeitzone, Datum/-Format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf ,,Nächste“.

Deutsch

4

5

6

192.168.0.25192.168.0.20

192.168. 0.1

Verbindungsgeschwindigkeit bei „NIC
Typ“ manuell einstellen. Voreingestellt
und empfohlen ist die automatische
Erkennung (Self adaptive).

Deutsch

Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall
weiter zu Punkt 13.

Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha
die anschließenden Geräte mit den
dazugehörigen IP-Adressen.

15

7

8

9

Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stelle
bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festgelegt.
Wählen Sie für den Rekorder z. B. 64,
also xxx.xxx.xxx.64.

16

Die Subnetzmaske ist ein
Netzwerksegment, in dem IP-Adressen
mit der gleichen Netzwerkadresse
benutzt werden. Der Standardwert ist
hier meist 255.255.255.0. Um den Wert
für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.

Tragen Sie hier die IP-Adresse Ihres
Routers ein. Sie können die Adresse
mittels “cmd“ und dem Befehl
“ipconfig” auf Ihrem Windows PC
ermitteln.

Deutsch

10

11

12

Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Server
den Wert des Standard-Gateway ein.

Deutsch

Hier können Sie Ihre Ports verwalten
und bei Bedarf ändern. Wir
empfehlen Ihnen die Standardwerte
beizubehalten.

Wenn Sie einen Fernzugri einrichten
wollen, setzen Sie ein Häkchen im
Feld DDNS. Wählen Sie nachfolgend
Ihren DDNS Typen über das Eingabefeld
aus.

17

13

14

15

Hinterlegen Sie anschließend die
Serveradresse sowie den
Geräte-Domain Name,
Benutzername und Passwort.
Wechseln sie zum Nächsten Screen mit
„Nächste“.

18

Die installierte Festplatte muss vor der
Benutzung initialisiert werden. Wählen
Sie die zu initialisierende Festplatte
aus.

Klicken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen mit
„Nächste“.

Deutsch

16

17

18

Klicken Sie auf „Suchen“ um nach
vorhandenen Netzwerkkameras im
Netzwerk zu suchen.

Deutsch

Nachfolgend nden Sie alle
kompatiblen Netzwerkkameras.
Wählen Sie anhand der Checkbox
die gewünschten Netzwerkkameras
aus und klicken Sie auf hinzufügen.
Wechseln Sie zum nächsten Screen mit
„Nächste“.

Wählen Sie die Aufzeichnungsart aus.
Die können Zwischen „Dauer“ und
„Bewegungserkennung wählen.
Beenden Sie den
Einrichtungsassistenten mit „OK“

19

ANLEITUNG + SOFTWARE + APP

Anleitungen:

Weitere Anleitungen zur Bedienung der Web und Recorder Ober äche  nden Sie unter dem Reiter „Downloads“ in

HELP

nachfolgendem Link:

https://www.abus.com/product/TVVR36400

https://www.abus.com/product/TVVR36800

So ware:

TVSW11001 ABUS Central Monitor Station (CMS) überwachen, steuern und verwalten Sie die Videodaten Ihrer ABUS
Rekorder am PC:
http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/Videomanagement-

So ware/ABUS-CMS-

Verwenden Sie den ABUS IP Installer um Ihren Rekorder im Netzwerk zu suchen, Firmware Updates zu prüfen und
Installieren, Anleitungen und Quickguides direkt auf Ihren PC herunterzuladen:

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030

App:

iDVR Plus/HD App
Ermöglicht Ihnen den kostenfreien und

schnellen Fernzugri auf Ihren Rekorder:

So ware

20

Deutsch

TVVR36400/TVVR36800

QUICK-START GUIDE FOR
IP RECORDER

This quick-start guide describes the initial installation steps for your IP recorder.
More detailed information can be found in the user guide.

Dear Customer,

Thank you for purchasing one of our products. This product complies with current European and national regulations.

Conformity has been proven, and all related certications are available from the manufacturer on request:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.

To ensure that this standard is maintained and that safe operation is guaranteed, you are obliged to observe the stipulations set out
in this user guide. Read the entire user guide before putting the product into operation, and pay attention to all operating instructions
and safety information.

All company names and product descriptions are trademarks of the corresponding owner. All rights reserved.
If you have any questions, please contact your specialist dealer.

23

English

SCOPE OF DELIVERY

TVVR36400:

• 4-channel PoE recorder

• 48V power supply unit

• Wireless USB mouse

• 1m network cable

• CD

• Quick-start guide

24

TVVR36800:

• 8-channel recorder

• 48V power supply unit

• Wireless USB mouse

• 1m network cable

• CD

• Quick-start guide

Quick-start

guide

English

WARNINGS

Keep the recorder away from strong
magnetic elds.

Keep liquids away from the recorder.

Turn the recorder o before
connecting or removing peripheral
devices.

English

Ensure an uninterrupted

Only operate and store the
recorder in the ambient
conditions recommended by
the manufacturer.

Ensure that there is always sucient
ventilation.

power supply.

25

CONNECTIONS

26

Power LED

Display signalling

readiness for operation

Network LED

Display of the

current network

activity

Data LED

Display of the current

hard disk drive (HDD) activity

USB

Connection for

USB devices

English

Audio IN

Chinch audio

input

LAN

RJ45 port for a

network connection

On/o switch

Switch for switching the

device on and o

English

Audio OUT

Chinch audio

output

PoE

RJ45 ports for

camera connections

48VDC connection for power supply

48V

USB

Connection for USB devices

HDMI

HDMI monitor connection

VGA

VGA monitor connection

27

TIPS FOR CAMERA INSTALLATION

28

Connect the recorder to the power supply. Connect the cameras to the recorder’s PoE port using a network cable.

It takes approx. three minutes for the camera to be added to the recorder automatically.

English

HARDWARE INSTALLATION

1 3 42

Remove the six screws on
the sides and back of the
recorder.

English

Open the box carefully. Align the hard disk drive

with the base plate of the
recorder.

Secure the hard disk
drive to the underside
of the recorder with the
accompanying screws.

29

5 6 7 8

Connect the hard disk drive
to the motherboard with
the data cable (small plug)
and the power cable (large
plug).

30

Now place the box along
the guide rails over the base
plate of the recorder.

Then secure the box and
the base plate with the six
screws.

Connect the power supply
unit and switch the recorder
on using the on/o switch.

English

SYSTEM ACTIVATION

1

In the eld “New password” enter a
password for the admin user.
The password must meet the specied
minimum requirements.
Recommendation: Use a password
that is as complex as possible and is
classied as “strong”.

Admin password:

English

2

Re-enter the password to conrm it.
Make a note of the password in the
quick-start guide as well and keep
it in a safe place. The admin password
can only be reset by ABUS technical
support.

3

You should also enter the activation
password for the cameras here. If you
activate a camera via the recorder,
the recorder uses this password for it.
Then click on “OK”. The device is now
activated and all of its functions can
be used.

31

SOFTWARE SETUP

1

Select the desired language and click
“Apply”.

32

2

If you untick the checkbox, the set-up
wizard will no longer automatically
pop up the next time the soware
starts up. Click on “Next”.

3

Set the time zone, date, date format
and system time. Close the screen
by clicking “Next”.

English

4

5

6

192.168.0.25192.168.0.20

192.168. 0.1

Set the connection speed for
“NIC Type” manually. Automatic
detection is preset and recommended
(self-adaptive).

English

If you wish the address data to
be automatically assigned, tick
the “Enable DHCP” checkbox. The
addresses will then be automatically
assigned by your router (where
supported). If proceeding in this way,
move on to point13.

If your router does not automatically
assign the address data, enter the data
according to the following steps.
The image gives an example
of connected devices with the
corresponding IP addresses.

33

7

8

9

The rst three positions of the IP
address must correspond to the default
gateway value. The nal digit identies
devices addressed by the default
gateway and is individually set for each
device. For the recorder, choose e.g.
64: i.e. xxx.xxx.xxx.64.

34

The subnet mask is a network
segment in which IP addresses with
the same network address are used.
The standard value is normally

255.255.255.0 in such cases. To
determine the value for the default
gateway, use a Windows PC connected
to the network.

Enter the IP address of your router
here. You can nd the address with
“cmd” and the command “ipconfig“
on your Windows PC.

English

10

11

12

The DNS server “translates” an internet
address into an IP address. Enter the
value of the default gateway under
“Preferred DNS server”.

English

You can manage and, if necessary, edit
your ports here. We recommend that
the default values are maintained.

If you wish to set up remote access,
tick the “Enable DDNS” checkbox. Then
select your DDNS type using the entry
eld.

35

13

14

15

Next, save the server address and the
device domain name, user name and
password. Go to the next screen with
“Next”.

36

Following installation, the hard
disk drive must be initialised before
use. Select the hard disk drive to be
initialised.

Click on “Init” and conrm the
successful initialisation by clicking
on “OK”. Go to the next screen with
“Next”.

English

16

17

18

Click on “Search” to look for available
network cameras in the network.

English

You will  nd all the compatible
network cameras below. Tick the
checkbox of the network cameras you
wish to use and click on “Add”. Go to
the next screen with “Next”.

Select the recording type. It is possible
to select between “Continuous“ and
“Motion detection“. Close the set-up
wizard by clicking “OK”.

37

INSTRUCTIONS, SOFTWARE AND APP

Instructions:

Further instructions for operating the online and recorder interfaces can be found under the “Downloads”

HELP

https://www.abus.com/product/TVVR36400

So ware:

TVSW11001 ABUS Central Monitor Station (CMS) allows you to monitor, control and manage the video data from your

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/Videomanagement-

So ware/ABUS-CMS-

Use the ABUS IP Installer to  nd your recorder in the network, to check for and install  rmware updates and
to download instruction manuals and quick-start guides directly to your PC:

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030

App:

iDVR Plus/HD App
Grants you free and

fast remote access to your recorder:

tab at the following link:

https://www.abus.com/product/TVVR36800

ABUS recorder on your PC:

So ware

38

English

TVVR36400/TVVR36800

GUIDE DE DÉMARRAGE RAPIDE
POUR ENREGISTREUR IP

Ce guide de démarrage rapide décrit les premières étapes d’installation de votre enregistreur IP.
Pour plus d’informations, consultez la notice d’utilisation.

Chère cliente, cher client,

Nous vous remercions d’avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et
nationales en vigueur.

La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d’utilisateur an de ne pas altérer sa conformité ni sa sécurité de
fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d’utilisateur dans son intégralité et respecter toutes les
consignes d’utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs.
Tous droits réservés. Pour toute question, adressez-vous à votre partenaire revendeur spécialisé!

41

Français

ÉTENDUE DE LA LIVRAISON

TVVR36400:

• Enregistreur PoE 4canaux

• Bloc d’alimentation de 48V

• Souris sans l USB

• Câble réseau 1m

• CD

• Guide de démarrage rapide

42

TVVR36800:

• Enregistreur 8canaux

• Bloc d’alimentation de 48V

• Souris sans l USB

• Câble réseau 1m

• CD

• Guide de démarrage rapide

Guide de

démarrage

rapide

Français

AVERTISSEMENTS

L’enregistreur ne doit pas être exposé
à des champs magnétiques puissants.

Ne renversez pas de liquides
sur l’enregistreur.

Éteignez l’enregistreur avant de
brancher ou de retirer
des périphériques.

Français

Veillez à ce que l’alimentation
électrique

Utilisez et stockez l’enregistreur en
respectant toujours les conditions
d’utilisation conseillées par le
fabricant.

Veillez à ce que la ventilation soit
toujours susante.

ne soit pas interrompue.

43

RACCORDEMENTS

44

LED d’alimentation

Achage de la

disponibilité opérationnelle

LED réseau

Achage de

l’activité réseau

actuelle

LED de données

Achage de l’activité

HDD actuelle

USB

Connexion pour

appareils USB

Français

Audio IN

Entrée audio

RCA

Connexion RJ45 pour

LAN

raccordement au réseau

Interrupteur marche/arrêt

Interrupteur de mise en

marche et d’arrêt

Français

Audio OUT

Sortie audio

RCA

PoE

Connexions RJ45 pour

raccordement de caméras

Branchement électrique 48VCC

48V

USB

Connexion pour appareils USB

HDMI

Raccordement pour moniteur HDMI

VGA

Raccordement VGA pour moniteur

45

CONSEILS POUR L’INSTALLATION DE LA CAMÉRA

46

Mettez l’enregistreur sous tension. Raccordez les caméras aux ports PoE de l’enregistreur à l’aide du câble réseau.

L’ajout automatique de la caméra dans l’enregistreur prend env. 3minutes.

Français

INSTALLATION MATÉRIELLE

1 3 42

Desserrez les 6vis situées
sur les côtés et à l’arrière de
l’enregistreur.

Français

Ouvrez le boîtier avec
précaution.

Alignez le disque dur sur le
socle de l’enregistreur.

Fixez et vissez le disque dur
sur la face inférieure de
l’enregistreur à l’aide des
vis jointes.

47

5 6 7 8

Établissez la connexion avec
la platine principale à l’aide
du câble de données (petit
connecteur) et du câble
électrique (gros connecteur).

48

Placez maintenant le boîtier
sur le socle de l’enregistreur,
le long de la glissière.

Vissez ensuite le boîtier au
socle à l’aide des 6vis.

Branchez le bloc
d’alimentation et allumez
l’enregistreurà l’aide de
l’interrupteur marche/arrêt.

Français

ACTIVATION DU SYSTÈME

1

Saisissez un mot de passe pour
l’utilisateur administrateur dans le
champ «Nouveau mot de passe».
Le mot de passe doit répondre aux
exigences minimales indiquées.
Recommandation: utilisez un mot de
passe complexe, de niveau «Fort».

Mot de passe administrateur:

Français

2

Pour conrmer, saisissez à nouveau le
mot de passe. Notez également le mot
de passe dans le guide de démarrage
rapide et conservez-le à un endroit sûr.
La réinitialisation du mot de passe
administrateur est uniquement
possible via l’assistance technique
d’ABUS.

3

Saisissez également le mot de passe
d’activation pour les caméras.
Lorsque vous activez une caméra via
l’enregistreur, l’enregistreur utilise
pour ce faire ce même mot de passe.
Cliquez ensuite sur «OK». L’appareil
est maintenant activé et peut être
pleinement utilisé.

49

CONFIGURATION DU LOGICIEL

1

Sélectionnez la langue souhaitée et
cliquez sur «Appliquer».

50

2

Lorsque vous décochez la case,
l’assistant de conguration n’est
plus exécuté automatiquement
au démarrage suivant. Cliquez sur
«Suivant».

3

Dénissez la zone horaire, la date et
son format, ainsi que l’heure système.
Quittez l’écran en cliquant
sur «Suivant».

Français

4

5

6

192.168.0.25192.168.0.20

192.168. 0.1

Réglez la vitesse de connexion
manuellement sous «Type de carte
réseau». Nous recommandons
d’utiliser la détection automatique
(auto-adaptatif) préréglée.

Français

Si vous souhaitez que les données
d’adresse soient attribuées
automatiquement, cochez la case
DHCP. Les adresses sont alors attribuées
automatiquement par le routeur (sous
réserve de prise en charge). Dans ce
cas, rendez-vous au point13.

Si votre routeur n’attribue pas
automatiquement les données
d’adresse, saisissez celles-ci dans les
étapes suivantes. Le graphique illustre
par exemple les appareils avec les
adresses IP correspondantes.

51

7

8

9

L’adresse IP doit correspondre
aux trois premiers caractères de
la passerelle standard. Le dernier
chire décrit les appareils concernés
par la passerelle standard et est
déterminé individuellement pour
chaque appareil. Par ex., pour
l’enregistreur64, sélectionnez xxx.xxx.
xxx.64.

52

Le masque de sous-réseau est un
segment de réseau dans lequel les
adresses IP doivent être utilisées
avec la même adresse réseau.
Généralement, la valeur standard ici
est 255.255.255.0. Pour identier la
valeur pour la passerelle standard,
utilisez un PC Windows raccordé au
réseau.

Indiquez ici l’adresse IP de votre
routeur. Vous pouvez identier
l’adresse au moyen de «cmd» et de la
commande «ipconfig» sur votre
PC Windows.

Français

10

11

12

Le serveur DNS «traduit» une adresse
lnternet en adresse IP. Spéciez la
valeur de la passerelle standard dans
le champ Serveur DNS privilégié.

Français

C’est ici que vous pouvez gérer vos
ports et les modier au besoin. Nous
vous conseillons de conserver les
valeurs par défaut.

Si vous souhaitez congurer un accès à
distance, cochez la case dans le champ
DDNS. Sélectionnez ensuite le «Type
DDNS» au niveau du champ de saisie.

53

13

14

15

Indiquez ensuite l’adresse du serveur,
le nom de domaine de l’appareil,
le nom d’utilisateur et le mot de passe.
Passez à l’écran suivant en cliquant sur
«Suivant».

54

Le disque dur installé doit être
initialisé avant utilisation. Sélectionnez
le disque dur à initialiser.

Cliquez sur lnit et conrmez
l’initialisation réussie avec OK. Passez
à l’écran suivant en cliquant sur
«Suivant».

Français

16

17

18

Cliquez sur «Rechercher» pour
chercher les caméras existantes dans
le réseau.

Français

Vous trouverez ci-dessous toutes les
caméras réseau compatibles. Cochez
les cases des caméras souhaitées et
cliquez sur Ajouter. Passez à l’écran
suivant en cliquant sur «Suivant».

Sélectionnez le type d’enregistrement.
Vous avez le choix entre «Continu» et
«Détection de mouvement».
Fermez l’assistant de conguration en
cliquant sur «OK».

55

MANUEL + LOGICIEL + APPLICATION

Manuels:

Vous trouverez d’autres manuels relatifs à l’utilisation de l’interface Web et de l’enregistreur dans l’onglet

AIDE

Logiciel:

Avec le logiciel de station centrale d’écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler et gérer toutes les

Utilisez l’installateur IP ABUS pour chercher votre enregistreur dans le réseau, véri er et installer les mises à jour du

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030

Application:

Application iDVR Plus/HD
Vous permet d’accéder à distance

à votre enregistreur gratuitement:

56

«Téléchargements» du lien suivant:

https://www.abus.com/product/TVVR36400
https://www.abus.com/product/TVVR36800

données vidéo de votre enregistreur ABUS depuis votre PC:

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/
Videomanagement-So ware/ABUS-CMS-

 rmware, et télécharger manuels et guides rapides directement sur votre PC:

So ware

Français

TVVR36400 / TVVR36800

QUICKGUIDE VOOR IP-RECORDER

In deze korte handleiding worden de eerste installatiestappen voor uw IP-recorder beschreven.
Gedetailleerde informatie vindt u in de gebruikershandleiding.

Geachte klant,

Hartelijk dank dat u één van onze producten gekocht hee. Dit product voldoet aan de eisen in de geldende Europese en nationale
richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te
nemen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle bedieningsaanwijzingen en
veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreende eigenaren. Alle rechten voorbehouden.
Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

Nederlands

59

INHOUD VAN DE LEVERING

TVVR36400:

• 4-kanaals PoE-recorder

• 48V-netstekkervoeding

• Draadloze USB-muis

• 1 m netwerkkabel

• CD

• Quickguide

60

TVVR36800:

• 8-kanaals recorder

• 48V-netstekkervoeding

• Draadloze USB-muis

• 1 m netwerkkabel

• CD

• Quickguide

Quick Guide

Nederlands

WAARSCHUWINGEN

Houd sterke magneetvelden uit de
buurt van de recorder.

Houd vloeistoen uit de buurt
van de recorder.

Schakel de recorder uit,
voordat u randapparatuur
aansluit of verwijdert.

Nederlands

Zorg voor een niet onderbreekbare
noodstroomvoeding.

Gebruik en bewaar de recorder
alleen onder de door de fabrikant
aanbevolen
omgevingsomstandigheden.

Let erop dat er altijd voldoende
ventilatie is.

61

AANSLUITINGEN

62

Power-LED

Indicatie

bedrijfsgereedheid

Netwerk LED

Indicatie

momentele

netwerkactiviteit

Gegevens-LED

Indicatie momentele

HDD-activiteit

USB

Aansluiting voor

USB-apparaten

Nederlands

Audio IN

Audio-ingang

Chinch

RJ45-aansluiting voor een

LAN

netwerkverbinding

Schakelaar aan/uit

Schakelaar voor in- en

uitschakelen

Nederlands

Audio OUT

Audio-uitgang

cinch

PoE

RJ45-aansluiting voor

cameraverbindingen

48V DC-stroomaansluiting

48V

USB

Aansluiting voor USB-apparaten

HDMI

HDMI-monitoraansluiting

VGA

VGA-monitoraansluiting

63

TIPS VOOR DE CAMERAINSTALLATIE

64

Sluit de recorder op de voeding aan. Sluit de camera met een netwerkkabel op de PoE-poort van de recorder aan.

Het duurt ca. 3 minuten totdat de camera automatisch is toegevoegd aan de recorder.

Nederlands

HARDWAREINSTALLATIE

1 3 42

Draai de 6 schroeven aan de
zijkanten en de achterzijde
van de recorder los

Nederlands

Open de behuizing
voorzichtig.

Lijn de harde schijf uit op
de bodemplaat van de
recorder.

Fixeer en schroef de harde
schijf met de meegeleverde
schroeven vast aan de
onderkant van de recorder.

65

5 6 7 8

Maak de verbindingen met
het moederbord met behulp
van de gegevens- (kleine
stekker) en stroomkabel
(grote stekker).

66

Zet nu de behuizing
langs de geleidingsrail op
de bodemplaat van de
recorder.

Schroef vervolgens de
behuizing vast aan de
bodemplaat met de 6
schroeven.

Netstekkervoeding aanslui
ten en recorder met aan/
uit-schakelaar inschakelen

-

Nederlands

ACTIVERING VAN HET SYSTEEM

1

Voer in veld ‘Nieuw wachtwoord’ een
wachtwoord voor de admin-gebruiker
in. Het wachtwoord moet voldoen aan
de aangegeven minimale vereisten.
Aanbeveling: Gebruik een zo complex
mogelijk wachtwoord met het niveau
‘Sterk’.

Administratorwachtwoord:

Nederlands

2

Voer het wachtwoord ter bevestiging
nog een keer in. Noteer het wacht­woord ook in de handleiding en
bewaar deze op een veilige plek. Het
administratorwachtwoord kan alleen
door de technische support van ABUS
worden gereset.

3

Voer bovendien het activeringswacht­woord voor de camera's in. Als u een
camera via de recorder activeert,
gebruikt de recorder dit wachtwoord
hiervoor. Tenslotte klikt u op 'OK'. Het
apparaat is nu geactiveerd en kan in
volle omvang worden gebruikt.

67

SOFTWAREINSTALLATIE

1

Selecteer de gewenste taal en klik op
‘Toepassen’.

68

2

Als u het vinkje weghaalt, wordt de
installatiewizard bij de volgende start
niet meer automatisch uitgevoerd. Klik
op ‘Volgende’.

3

Leg de tijdzone, datum/-notatie
en systeemtijd vast. Verlaat het
screen door op ‘volgende’ te klikken.

Nederlands

4

5

6

192.168.0:25192.168.0:20

192.168. 0.1

Verbindingssnelheid bij ‘NIC type’
handmatig instellen. Standaard
ingesteld en aanbevolen is de
automatische herkenning (self
adaptive).

Nederlands

Als u wilt dat de adresgegevens
automatisch worden toegewezen,
vinkt u DHCP aan. De adressen
worden dan automatisch door de
router toegewezen (voor zover dat
ondersteund wordt). Ga in dit geval
verder met punt 13.

Als uw router de adresgegevens niet
automatisch toewijst, voert u de
gegevens in de volgende stappen in.
De aeelding illustreert bij wijze van
voorbeeld de aan te sluiten apparaten
met de bijbehorende IP-adressen.

69

7

8

9

Het IP-adres moet overeenkomen met
de eerste drie cijfers in de waarde voor
standaardgateway. Het laatste cijfer
duidt op de door de standaardgateway
benaderde apparaten en wordt
individueel voor ieder apparaat
vastgelegd. Als u bijvoorbeeld de
recorder 64 selecteert, dus xxx.xxx.
xxx.64.

70

Het subnetmasker is een
netwerksegment, waarin de IP­adressen met hetzelfde netwerkadres
worden gebruikt. De standaardwaarde
is hier meestal 255.255.255.0. Om de
waarde voor de standaardgateway te
bepalen, gebruikt u de op het netwerk
aangesloten Windows-pc.

Vul hier het IP-adres van uw router in.
U kunt het adres bepalen met ‘cmd’
en het commando ‘ipconfig’ op uw
Windows-pc.

Nederlands

10

11

12

De DNS-server ‘vertaalt’ een
internetadres in een IP-adres. Voer bij
‘Voorkeur DNS-server’ de waarde van
de standaardgateway in.

Nederlands

Hier kunt u uw poorten beheren en
indien nodig wijzigen. Wij adviseren
om de standaardwaarden te
behouden.

Als u een toegang op afstand wilt
inrichten, vinkt u het veld DDNS aan.
Selecteer vervolgens uw DDNS-type via
het invoerveld.

71

13

14

15

Vul daarna het serveradres, de
domeinnaam van het apparaat, de
gebruikersnaam en het wachtwoord in.
Ga naar het volgende scherm met
‘Volgende’.

72

De geïnstalleerde harde schijf moet
voor gebruik worden geïnitialiseerd.
Selecteer de te initialiseren harde
schijf.

Klik op Init en bevestig de succesvolle
initialisatie met OK. Ga naar het
volgende scherm met ‘Volgende’.

Nederlands

16

17

18

Klik op ‘Zoeken’ om naar beschikbare
netwerkcamera's in het netwerk te
zoeken.

Nederlands

Hieronder vindt u alle compatibele
netwerkcamera's. Activeer met
het selectievakje het gewenste
camerakanaal en klik op Toevoegen.
Ga naar het volgende scherm met
‘Volgende’.

Selecteer het opnametype. U
kunt kiezen uit ‘Continu’ en
‘Bewegingsherkenning’.
Sluit de installatiewizard af met ‘OK’

73

HANDLEIDING + SOFTWARE + APP

Handleidingen:

Meer handleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad ‘Downloads’ via de

HELP

https://www.abus.com/product/TVVR36400

So ware:

TVSW11001 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw ABUS-

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/Videomanagement-

So ware/ABUS-CMS-

volgende link:

https://www.abus.com/product/TVVR36800

recorder op de pc:

So ware

Gebruik de ABUS IP Installer om uw recorder in het netwerk te zoeken,  rmware-updates te controleren en te

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030

App:

iDVR Plus/HD App
Hiermee krijgt u gratis en

snel op afstand toegang tot uw recorder:

74

installeren, handleidingen en Quickguides direct op uw PC te downloaden:

Nederlands

TVVR36400 / TVVR36800

KVIKGUIDE TIL IP-OPTAGER

Denne kvikguide beskriver de første opsætningstrin for din IP-optager.
Detaljerede informationer ndes i den betjeningsvejledning.

Kære kunde

Tak, fordi du har valgt at købe et af vores produkter. Produktet opfylder kravene i de gældende
europæiske og nationale direktiver.

Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter bender sig hos producenten:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, GERMANY.

For at kunne bibeholde denne standard og sikre en ufarlig dri skal du som bruger følge denne betjeningsvejledning! Læs hele
betjeningsvejledningen før idrisættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte rmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.
Har du spørgsmål, bedes du henvende dig til din forhandler!

Dansk

77

INDHOLD I KASSEN

TVVR36400:

• 4-kanals PoE-optager

• 48 V strømforsyning

• Trådløs USB-mus

• 1 m netværkskabel

• Cd

• Kvikguide

78

TVVR36800:

• 8-kanals optager

• 48 V strømforsyning

• Trådløs USB-mus

• 1 m netværkskabel

• Cd

• Kvikguide

Kvikguide

Dansk

ADVARSELSHENVISNINGER

Hold kraige magnetfelter væk fra
optageren.

Hold væsker væk
fra optageren.

Sluk optageren,
før du tilslutter eller
erner perifert udstyr.

Dansk

Sørg for en nød-

Anvend og opbevar
kun optageren under de
omgivelsesbetingelser,
som producenten har anbefalet.

Sørg for, at der altid er tilstrækkelig
ventilation.

strømsforsyning.

79

TILSLUTNINGER

80

Power-LED

Visning af

drisberedskabet

aktuelle netværk-

Netværks-LED

Visning af den

saktivitet

Data-LED

Visning af den aktuelle

HDD-aktivitet

USB

Tilslutning til

USB-udstyr

Dansk

Audio IN

Audioindgang

Chinch

RJ45-tilslutning til en

LAN

netværksforbindelse

Til/fra-knap

Knap til at tænde og

slukke

Dansk

Audio OUT

Audioudgang

Chinch

PoE

RJ45-tilslutninger til

kameraforbindelser

48 V DC-strømtilslutning

48 V

USB

Tilslutning til USB-apparater

HDMI

HDMI-monitortilslutning

VGA

VGA monitortilslutning

81

TIPS VEDRØRENDE KAMERAINSTALLATION

82

Forsyn optageren med spænding. Tilslut kameraerne til optagerens PoE-porte via netværkskabel.

Det tager ca. 3 minutter, til et af kameraerne er føjet til optageren.

Dansk

HARDWAREINSTALLATION

1 3 42

Løsn de 6 skruer på siderne
og bagsiden af optageren

Dansk

Åbn forsigtigt huset. Justér harddisken på

optagerens bundpladen.

Fastgør harddisken, og skru
den fast på undersiden af
optageren med de vedlagte
skruer.

83

5 6 7 8

Etablér forbindelsen til
hovedprintkortet med data­(lille stik) og strømkabel
(stort stik).

84

Sæt nu huset langs
med føringsskinnen på
optagerens
bundplade.

Skru dereer huset og
bundpladen fast med de
6 skruer.

Tilslut strømforsyningen, og
tænd for optageren på til-/
fra knappen

Dansk

SYSTEMAKTIVERING

1

Indtast i feltet "Nyt kodeord" et
kodeord til administrator-brugeren.
Kodeordet skal opfylde de
specicerede minimumskrav.
Anbefaling: Brug et så komplekst
kodeord som muligt, som ligger på
niveauet "stærkt".

Administrator-kodeord:

Dansk

2

Indtast kodeordet igen for at bekræe.
Noter desuden kodeordet i
kvikguiden, og opbevar
den et sikkert sted. Administrator­kodeordet kan nulstilles via den t
ekniske support fra ABUS.

3

Indtast desuden aktiveringskodeordet
til kameraerne. Hvis du aktiverer et
kamera via optageren, bruger
optageren dette kodeord til det.
Klik til sidst på "OK". Udstyret er nu
aktiveret og kan bruges fuldt ud.

85

SOFTWAREOPSÆTNING

1

Vælg det ønskede sprog, og klik på
"Anvend".

86

2

Hvis du deaktiverer uebenet, udføres
opsætningsguiden ikke længere
automatisk ved næste start. Klik på
"Næste".

3

Bestem tidszone, dato/-format
og systemtid. Forlad skærmen ved at
klikke på "Næste".

Dansk

4

5

6

192.168.0.25192.168.0.20

192.168. 0.1

Indstil forbindelseshastighed ved "NIC
type" manuelt. Den automatiske
registrering er forindstillet og
anbefalet (self adaptive).

Dansk

Hvis du ønsker, at adressedataene
tildeles automatisk, skal du sætte et
ueben ved DHCP. Adresserne bliver
så automatisk tildelt af routeren (hvis
understøttet). Gå i så fald videre til
punkt 13.

Hvis din router ikke automatisk tildeler
adressedataene, skal du indtaste dem
i de følgende trin. Grakken illustrerer
som eksempel de apparater, der kan
sluttes til med de dertilhørende IP­adresser.

87

7

8

9

IP-adressen skal svare til standard­gateway-værdien på de første tre cifre.
Det sidste cier betegner det udstyr,
der aktiveres af standard-gatewayen og
deneres for hvert enkelt udstyr. Vælg
f.eks. 64 for optageren, altså xxx.xxx.
xxx.64.

88

Subnetmasken er et netværkssegment,
hvor IP-adresser kan bruges
med samme netværksadresse.
Standardværdien er her oest

255.255.255.0. For at nde værdien
for standard-gatewayen skal du bruge
en Windows-pc, der er sluttet til
netværket.

Indtast din routers IP-adresse her. Du
nder adressen ved hjælp af "cmd"
og kommandoen "ipconfig" på din
Windows-pc.

Dansk

10

11

12

DNS-serveren "oversætter" en
internetadresse til en IP-adresse. Hvis
du har en foretrukket DNS-server, skal
du indtaste værdien for standard­gatewayen.

Dansk

Her kan du administrere dine porte og
ændre dem ved behov. Vi anbefaler, at
du beholder standardværdierne.

Hvis du ønsker at oprette en
ernadgang, skal du sætte et ueben
i feltet DDNS. Vælg dereer dine DDNS­typer via indtastningsfeltet.

89

13

14

15

Gem dereer serveradressen samt
udstyrets domænenavn, brugernavn
og kodeord. Ski til den næste skærm
med "Næste".

90

Den installerede harddisk skal
initialiseres før anvendelsen. Vælg den
harddisk, der skal initialiseres.

Klik på Init, og bekræ gennemført
initialisering med OK. Ski til den
næste skærm med "Næste".

Dansk

16

17

18

Klik på "Søg" for at søge eer
eksisterende netværkskameraer i
netværket.

Dansk

Nedenfor nder du alle kompatible
netværkskameraer. Vælg de ønskede
netværkskameraer ved hjælp af
arydsningsfeltet, og klik på Tilføj.
Ski til den næste skærm med
"Næste".

Vælg optagelsestypen. Du kan
vælge mellem "Kontinuerlig" og
"Bevægelsesregistrering".
Afslut opsætningsguiden med "OK"

91

VEJLEDNING + SOFTWARE + APP

Vejledninger:

Andre vejledninger vedr. betjening af web- og optager-over ade  ndes under fanen "Downloads" via følgende link:

HELP

https://www.abus.com/product/TVVR36400

https://www.abus.com/product/TVVR36800

So ware:

Med TVSW11001 ABUS Central Monitor Station (CMS) kan du overvåge, styre og administrere videodataene fra din ABUS

optager på pc'en:

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/Videomanagement-

So ware/ABUS-CMS-

So ware

Brug ABUS IP Installer for at søge e er din optager i netværket, kontrollere og installere  rmware-opdateringer,

downloade vejledninger og kvikguides direkte til din pc:

http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030

App:

iDVR Plus/HD-app
Giver gratis og

hurtig  ernadgang til din optager:

92

Dansk

TVVR36400/TVVR36800

SNABBGUIDE FÖR IP-KAMEROR

I denna snabbguide beskrivs de första installationsstegen för din IP-inspelare.
Mer ingående information nns i den bruksanvisningen.

Kära kund!

Tack för att du har valt att köpa en av våra produkter. Produkten uppfyller kraven i gällande europeiska och nationella direktiv.

Överensstämmelsen har fastställts och motsvarande försäkringar och dokument nns tillgängliga från tillverkaren:
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, DE-86444 Ang, TYSKLAND.

För att uppfylla standarden och säkerställa säker dri måste du som användare följa den här bruksanvisningen! Läs igenom hela
bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna.
Kontakta din återförsäljare gällande eventuella frågor!

Svenska

95

LEVERANSOMFÅNG

TVVR36400:

• 4-kanals PoE-inspelare

• 48V nätaggregat

• Trådlös/USB-mus

• 1 m nätverkskabel

• CD-skiva

• Snabbguide

96

TVVR36800:

• 8-kanals inspelare

• 48V nätaggregat

• Trådlös/USB-mus

• 1 m nätverkskabel

• CD-skiva

• Snabbguide

Snabbguide

Svenska

VARNINGAR

Håll kraiga magnetfält borta från
inspelaren.

Håll vätskor borta
från inspelaren.

Stäng av inspelaren innan
du ansluter eller avlägsnar
kringutrustning.

Svenska

Se till att strömförsörjningen är
avbrottsfri.

Använd och förvara
nätverkskameran endast under
de omgivningsförhållanden som
rekommenderas av tillverkaren.

Sörj för en tillräckligt god ventilation.

97

ANSLUTNINGAR

98

Power-lysdiod

Indikering av

drisberedskapen

Nätverkslysdiod

Indikering av aktuell

nätverksaktivitet

Datalysdiod

Indikering av aktuell

HDD-aktivitet

USB

Anslutning för

USB-enheter

Svenska

Ljud IN

Ljudingång

RCA

RJ45-anslutning för en

LAN

nätverksanslutning

Strömbrytare

Brytare för till- och från-

koppling

Svenska

Ljud OUT

Ljudutgång RCA

PoE

RJ45-anslutningar för

kameraanslutningar

48 V DC strömanslutning

48V

USB

Anslutning för USB-enheter

HDMI

HDMI-bildskärmsanslutning

VGA

VGA monitoranslutning

99

TIPS FÖR KAMERAINSTALLATIONEN

100

Anslut inspelaren till elnätet. Anslut kamerorna till inspelarens PoE-portar med en nätverkskabel.

Det tar ca 3 minuter för en kamera att läggas till automatiskt i inspelaren.

Svenska
