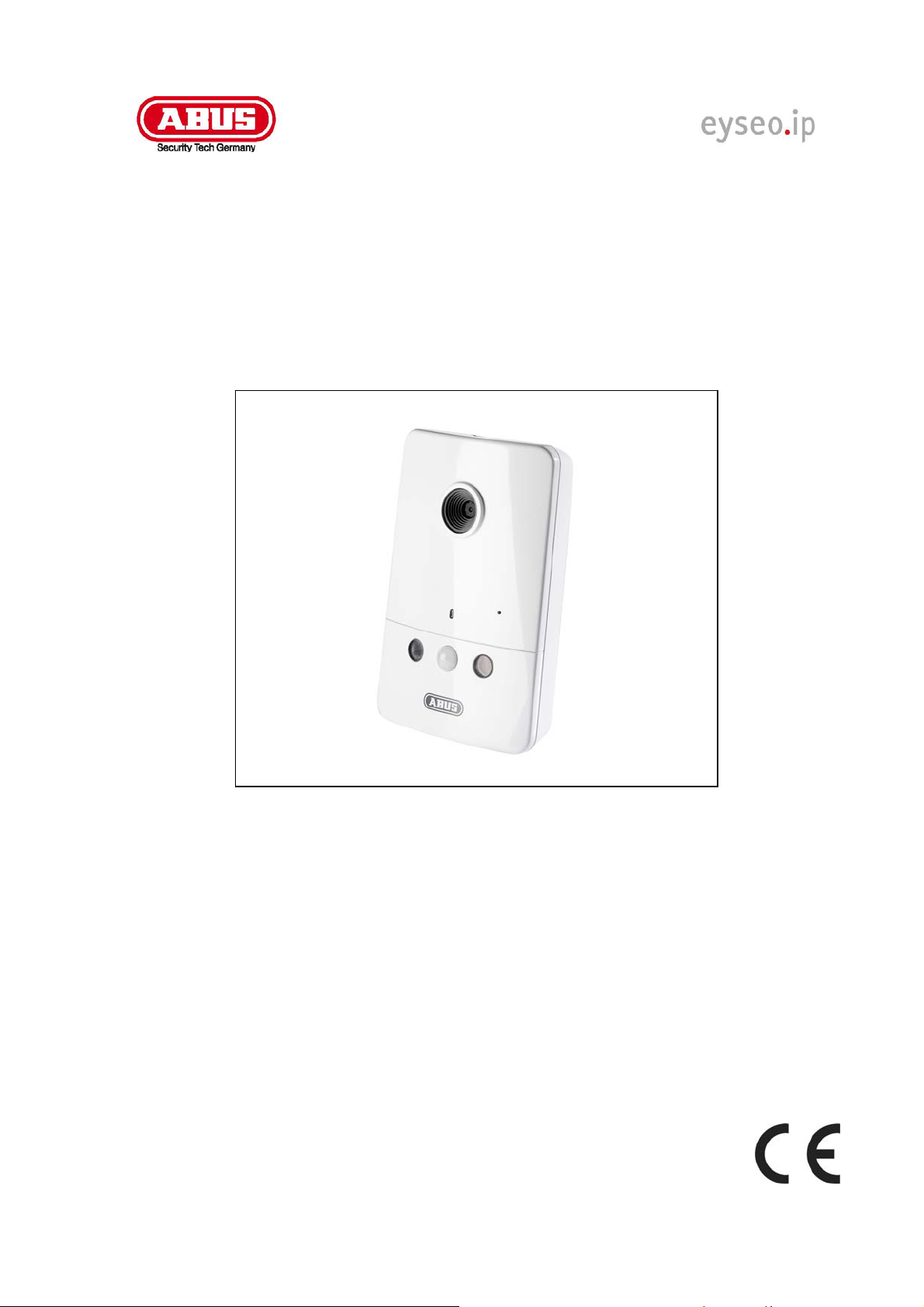

ABUS TVIP41550 User Manual [de, en]

TVIP41550

D Bedienungsanleitung
E User manual

F Manuel utilisateur

 Gebruikershandleiding
 Brugerhåndbog

Version 11/2010

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf

Seite 3.

Deutsch

English

These user manual contains important information for installation and operation.
This should be also noted when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 60.

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa
mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez
le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page
correspondante á la page 122.

Français

Nederlands

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de
ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op

pagina 178 .

Dansk

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges
under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til
anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 235

2

TVIP41550

Bedienungsanleitung

Version 11/2010

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

3

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustell en, müssen Sie als Anwender
diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, b eachten Sie alle
Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener
Adresse mit.
Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler
und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den
Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei
Garantie für den Inhalt dieses Dokuments übernommen.

4

Deutsch

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung v erursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen
nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die
folgenden Punkte aufmerksam durch:

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

 Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das

Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.

 Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
 Dieses Gerät ist für den Betrieb im Innenbereich vorgesehen.
 Für den Betrieb im Außenbereich verwenden bitte Sie ein geeignetes Schutzgehäuse.
 Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des

Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser
Bedienungsanleitung.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Nässe oder zu hohe Luftfeuchtigkeit
 Extreme Kälte oder Hitze.
 Direkte Sonneneinstrahlung
 Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
 starke Vibrationen
 starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
 Die Kamera darf nicht mit geöffneter Blende gegen die Sonne gerichtet werden,

dies kann zur Zerstörung des Sensors führen.
 Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

 Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

 Die Kamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand

gegeben werden.

 Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
 Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließe n Sie keine

nicht kompatiblen Produkte an.

 Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte

beachten.

 Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das

Gerät nicht in Betrieb nehmen!

 Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebssp annung ein. Höhere

Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

5

Sicherheitshinweise

1. Stromversorgung: Netzteil 110-240 VAC, 50/60 Hz / 12VDC, 1.5 A (im Lieferumfang)
Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegeben e
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie
sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung,
bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu
einem Brand oder einem Stromschlag führen kann.

3. Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.
Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

 Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.
 Verbiegen oder verdrehen Sie das Netzkabel nicht.
 Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

 Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu

verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

 Öffnen Sie niemals das Gehäuse oder das Netzteil.
 Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Ge räteinnere.
 Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie

bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachung s anlage, dass
alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Deutsch

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor,
sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am
Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern
auch für andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden
werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie diese s mit äuß erster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und
informieren Sie den Lieferdienst.

6

Deutsch

Inhaltsverzeichnis

Bestimmungsgemäße Verwendung .............................................................................................................. 9

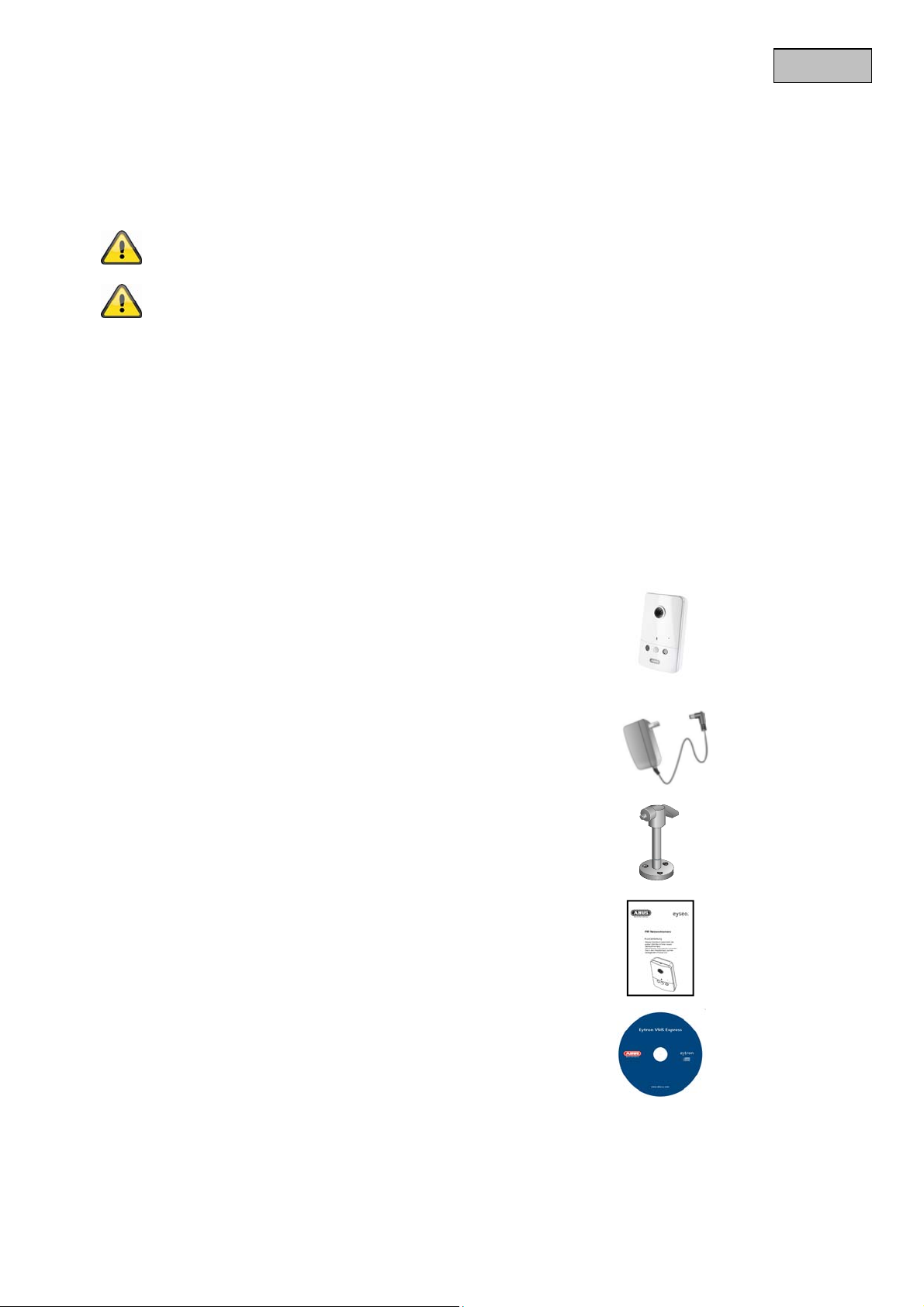

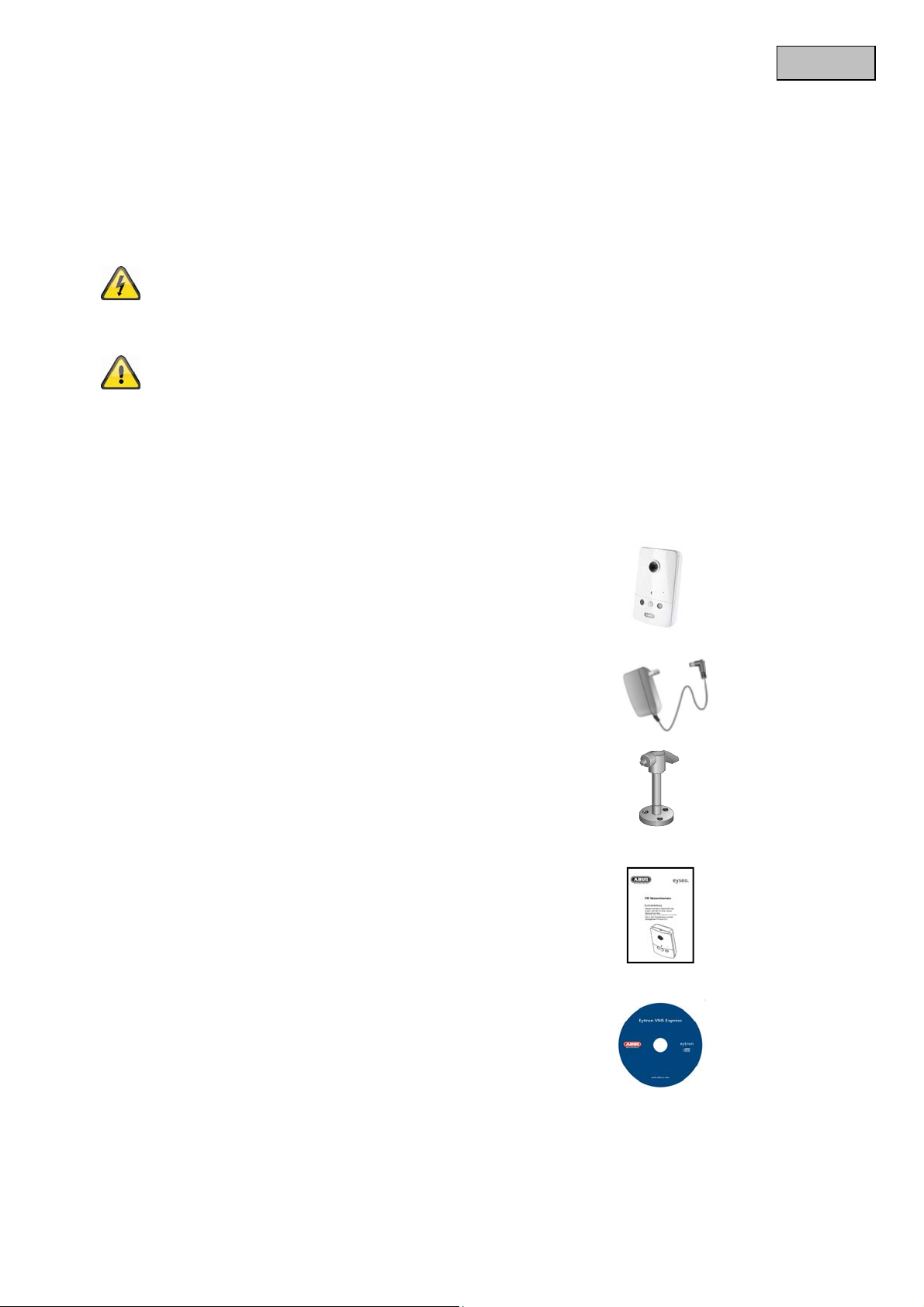

1. Lieferumfang ........................................................................................................................................... 9

2. Montage ................................................................................................................................................. 10

2.1 Stromversorgung ................................................................................................................................. 10

2.2 Montieren der Netzwerkkamera .......................................................................................................... 10

3. Beschreibung der Netzwerkkamera ................................................................................................... 11

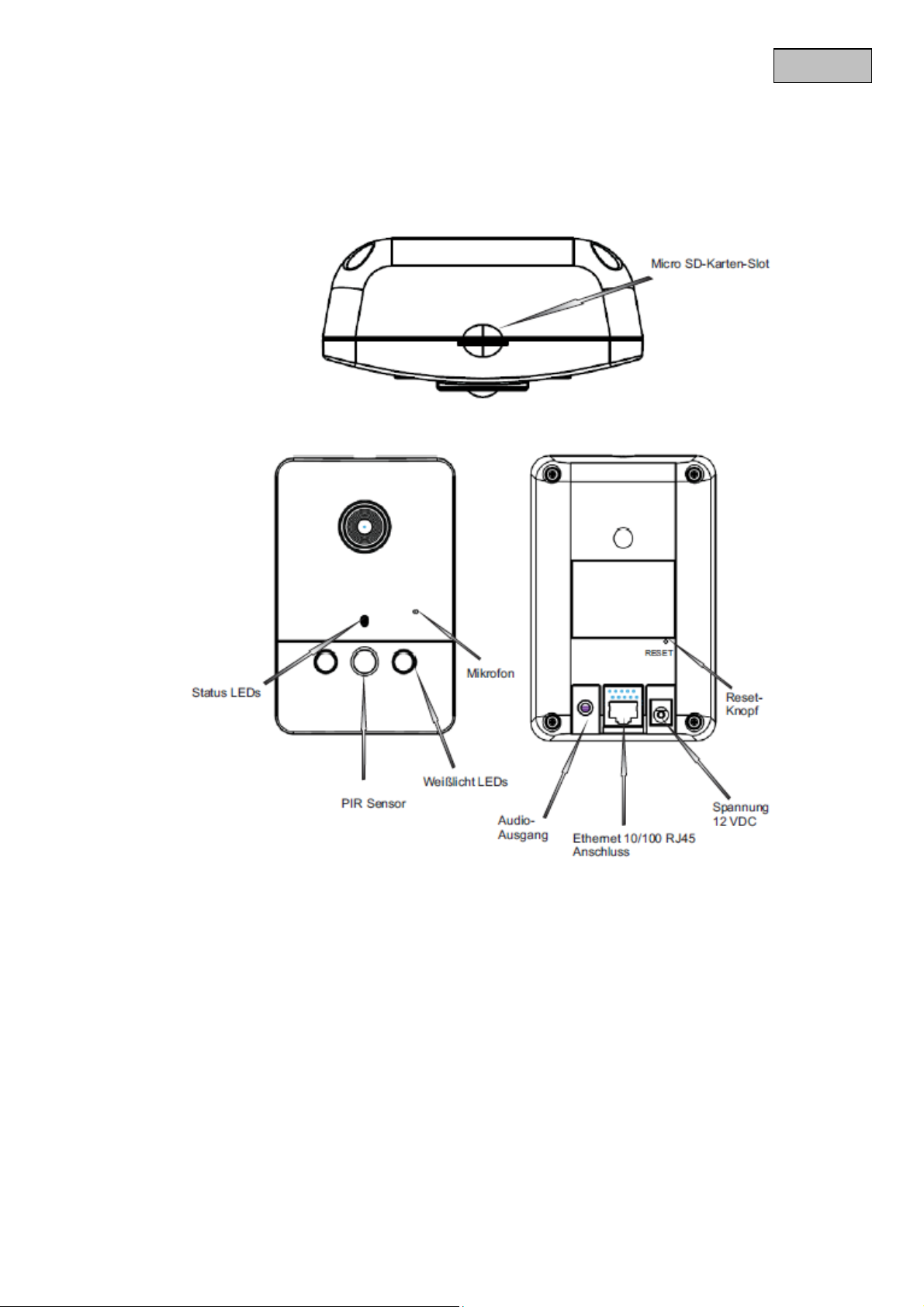

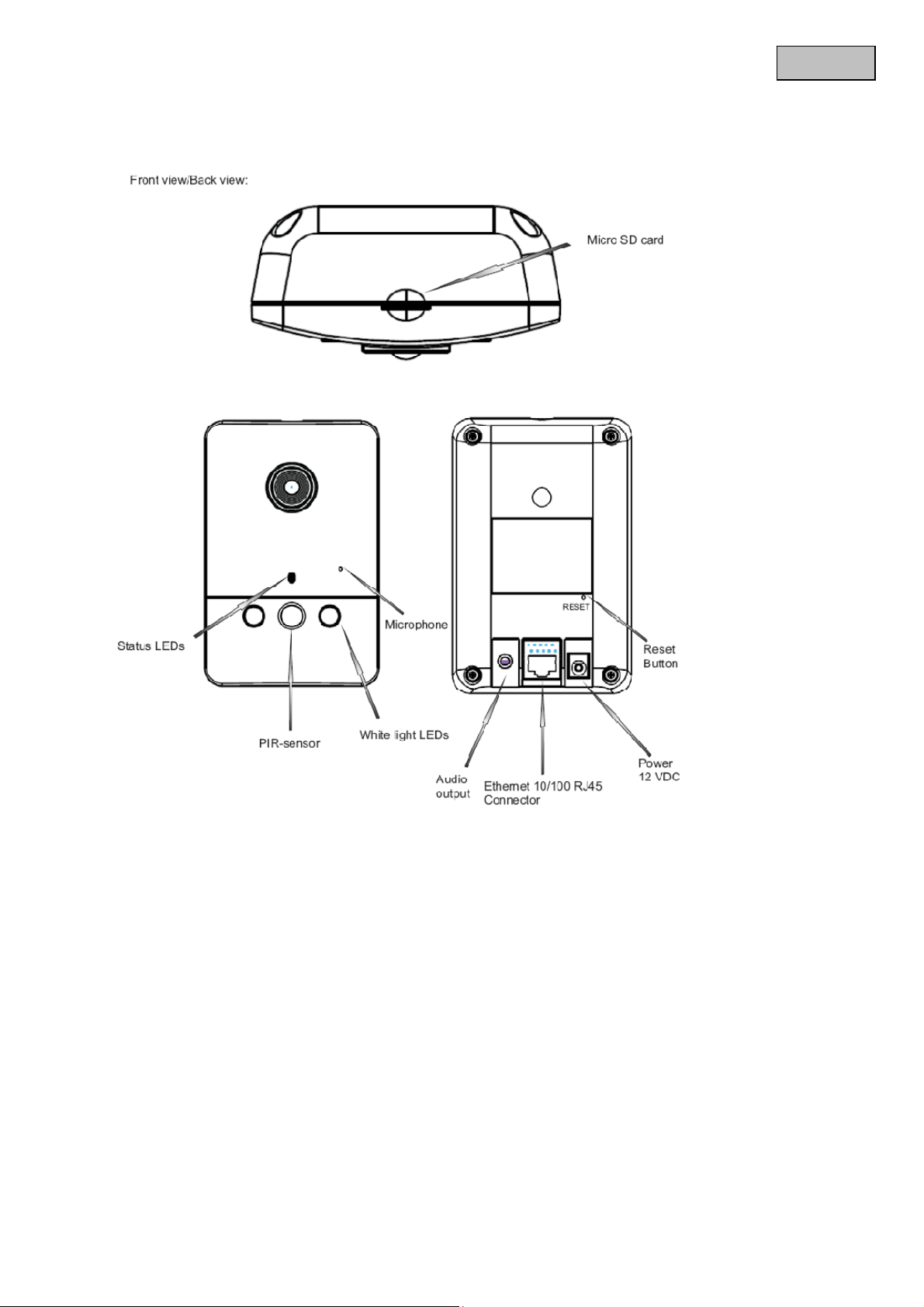

3.1 Vorderansicht/Rückansicht: ................................................................................................................ 11

3.2 LEDStatusanzeige ................................................................................................................................ 12

4. Erstinbetriebnahme .............................................................................................................................. 12

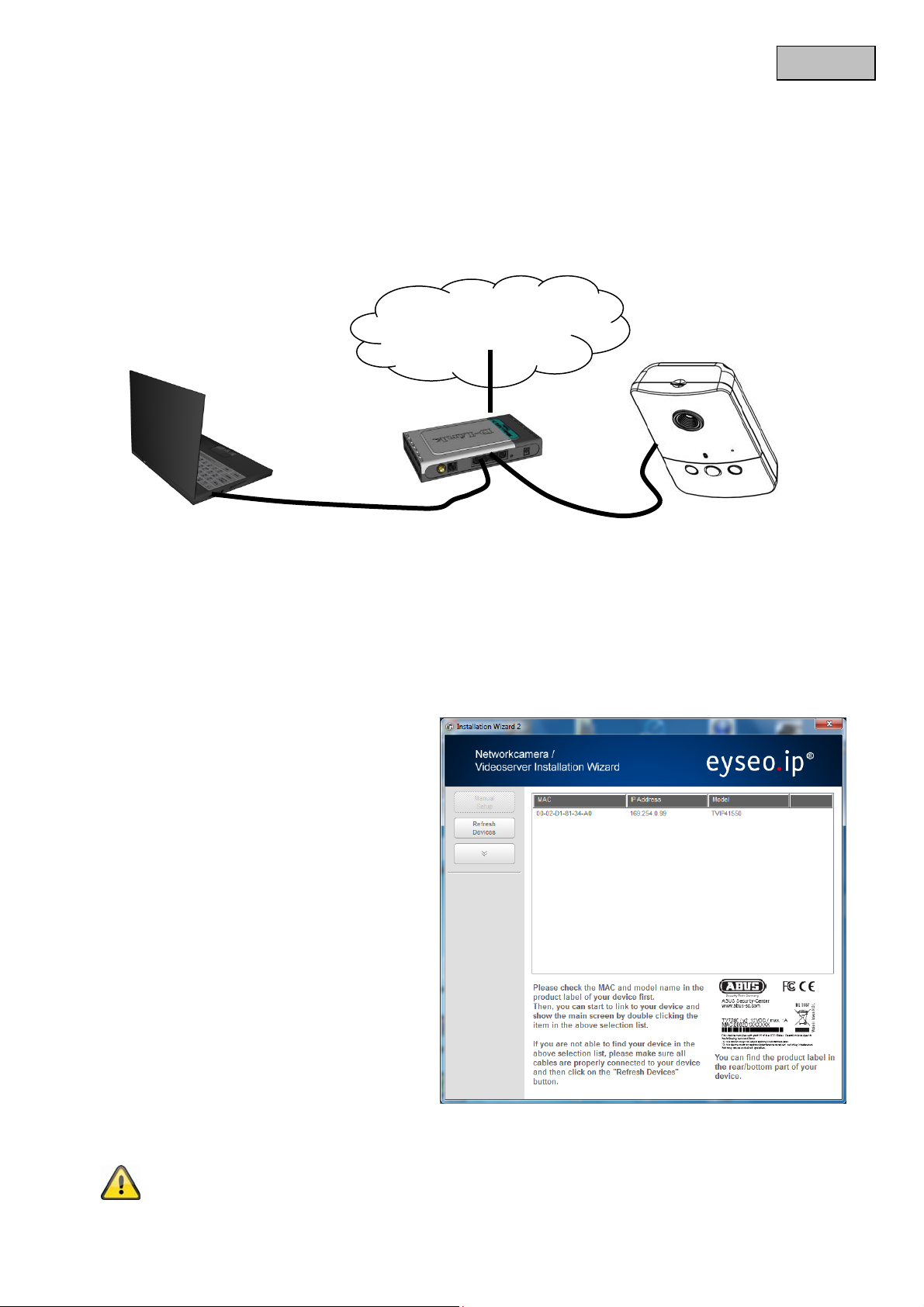

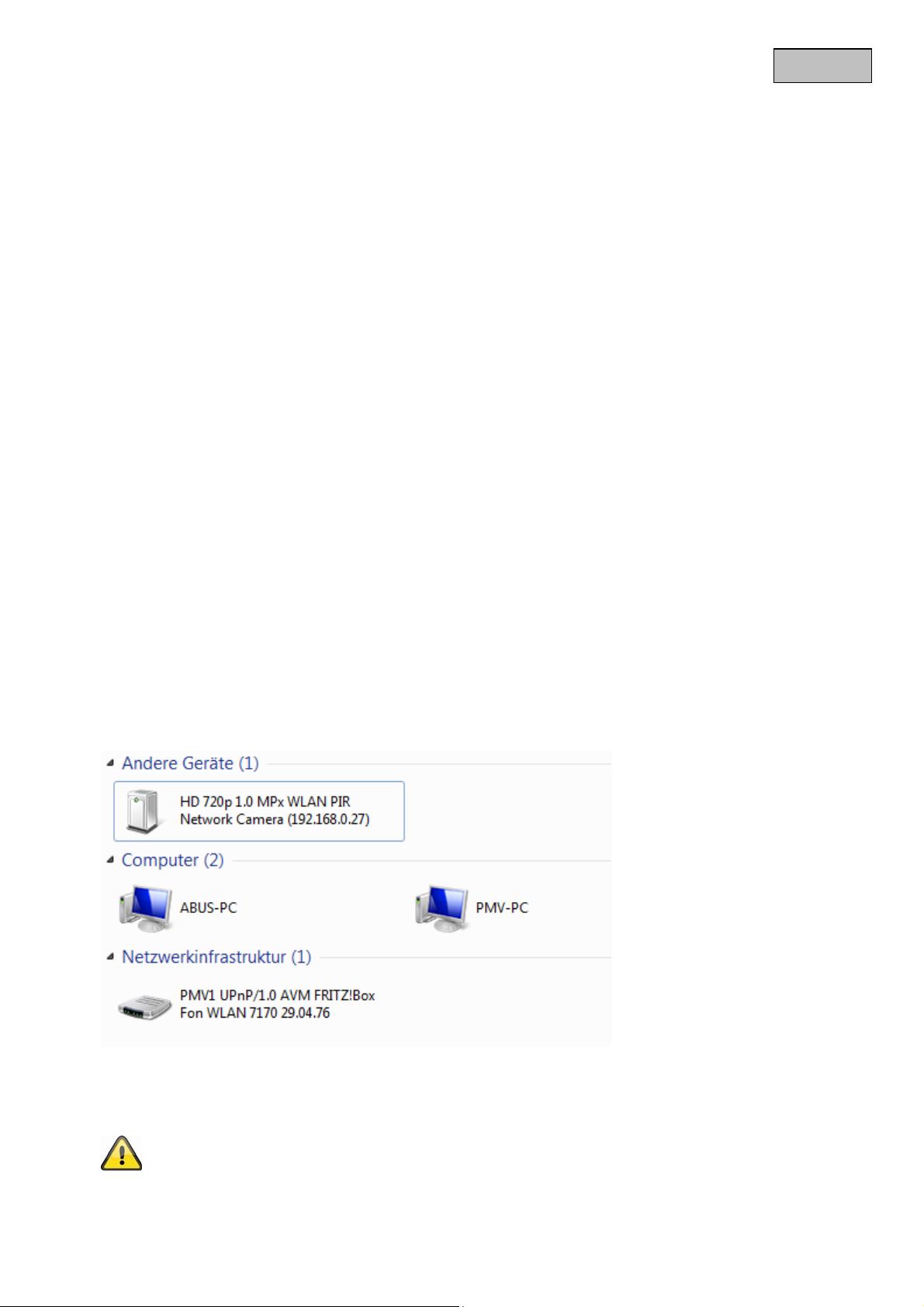

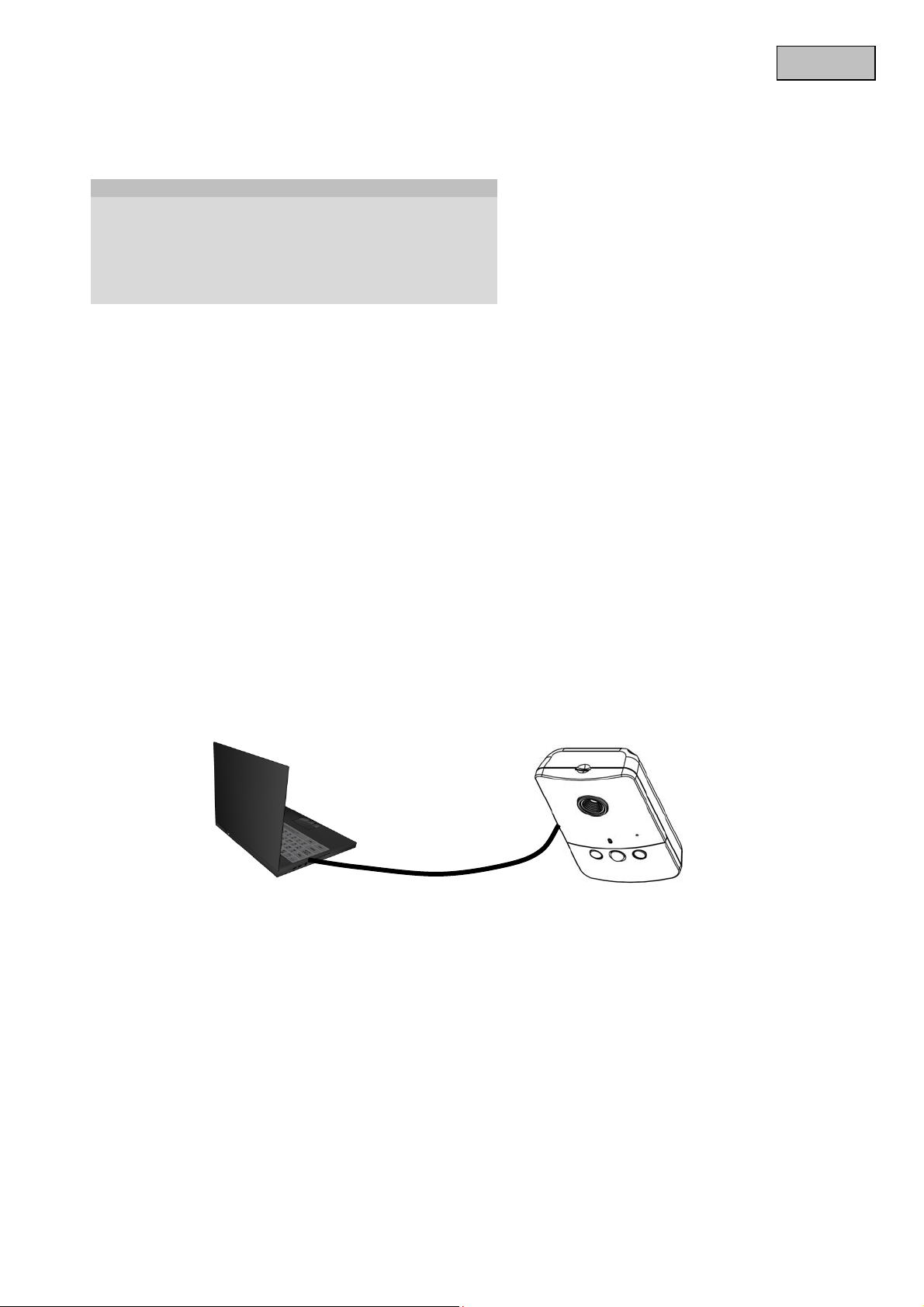

4.1 Erster Zugang zur Kamera .................................................................................................................. 13

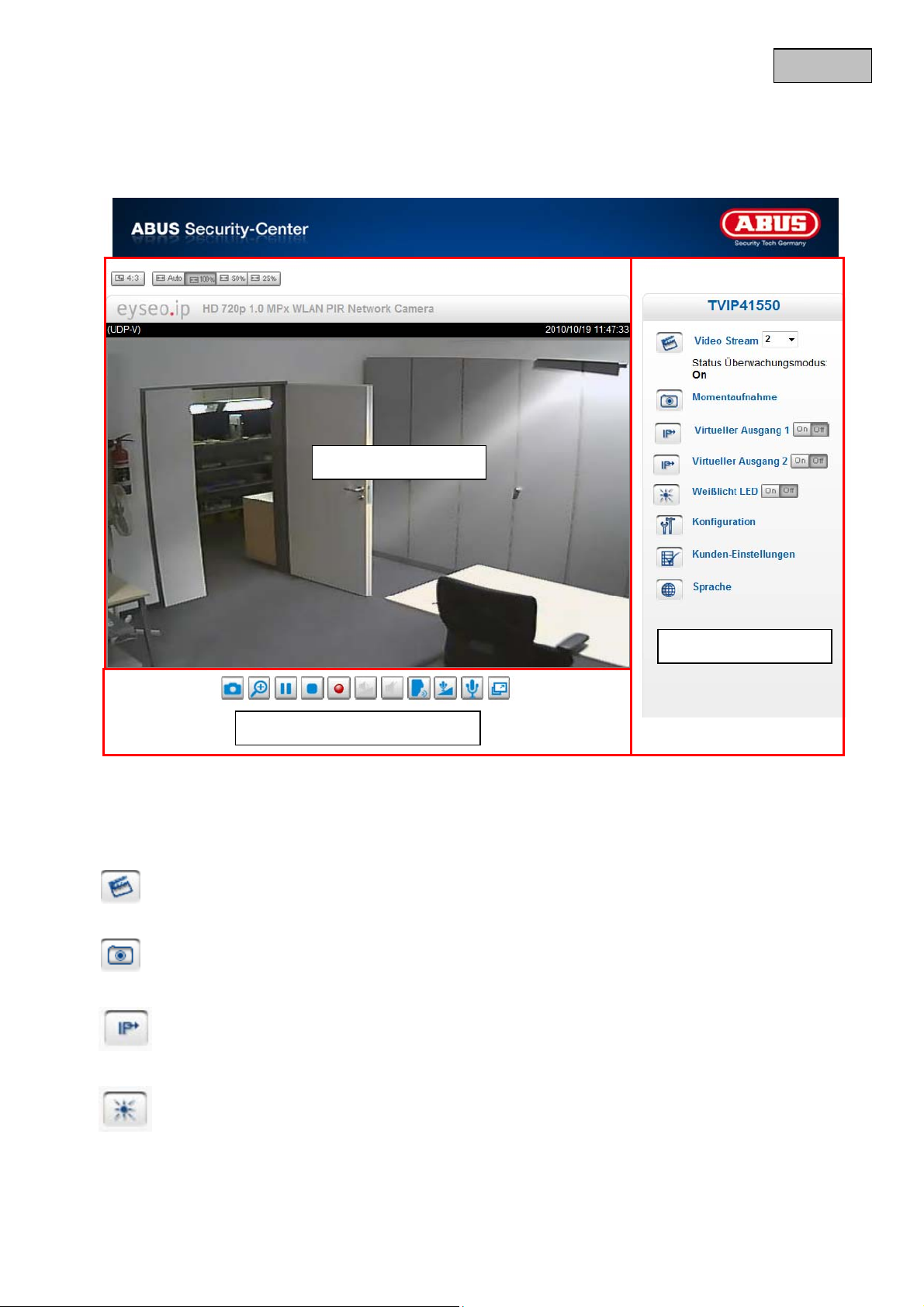

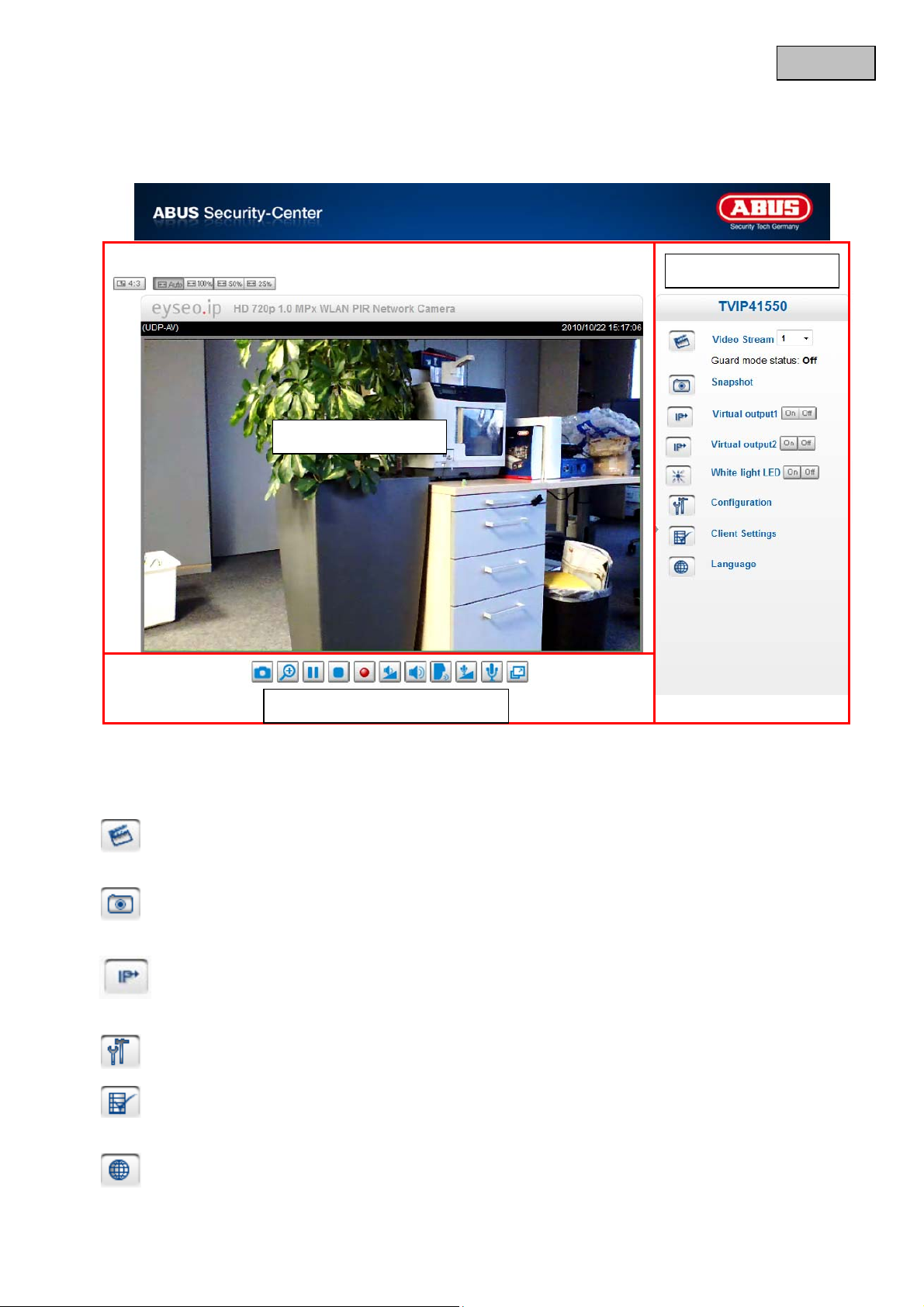

4.2 Zugriff auf die Kamera mittels Web-Browser .................................................................................... 14 

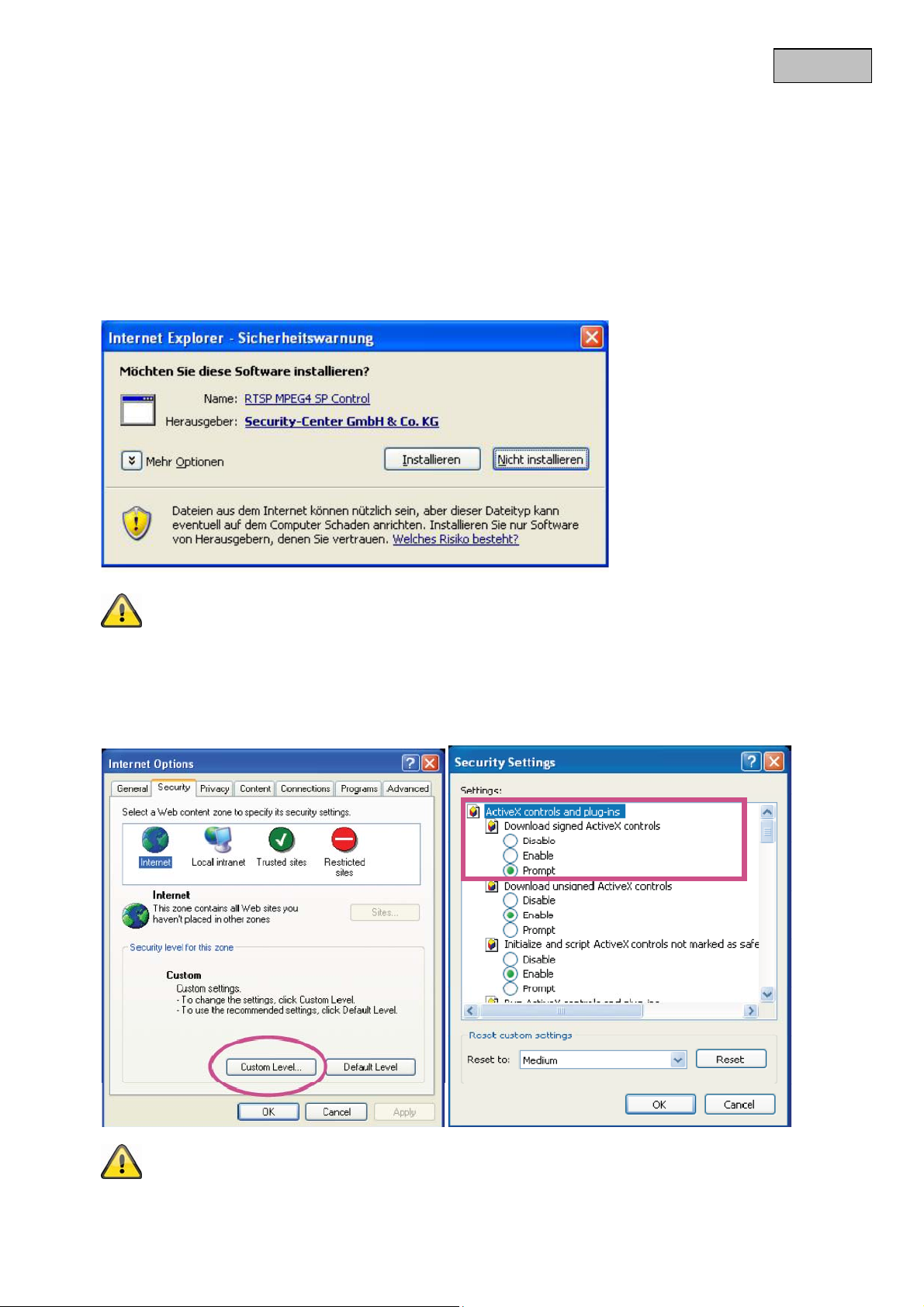

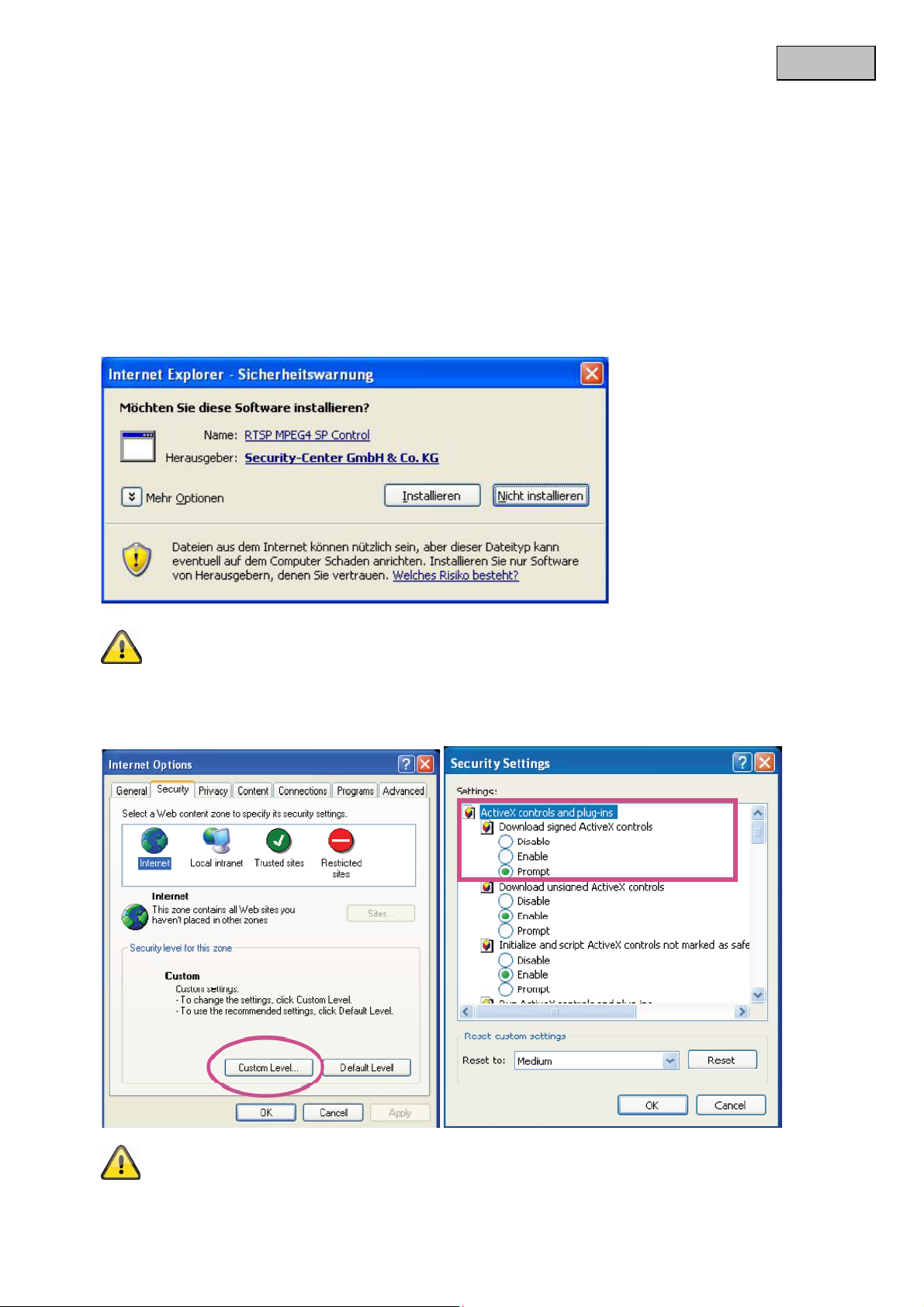

4.3 Active-X Plugin installieren ................................................................................................................. 14

4.4 Sicherheitseinstellungen anpassen ................................................................................................... 14

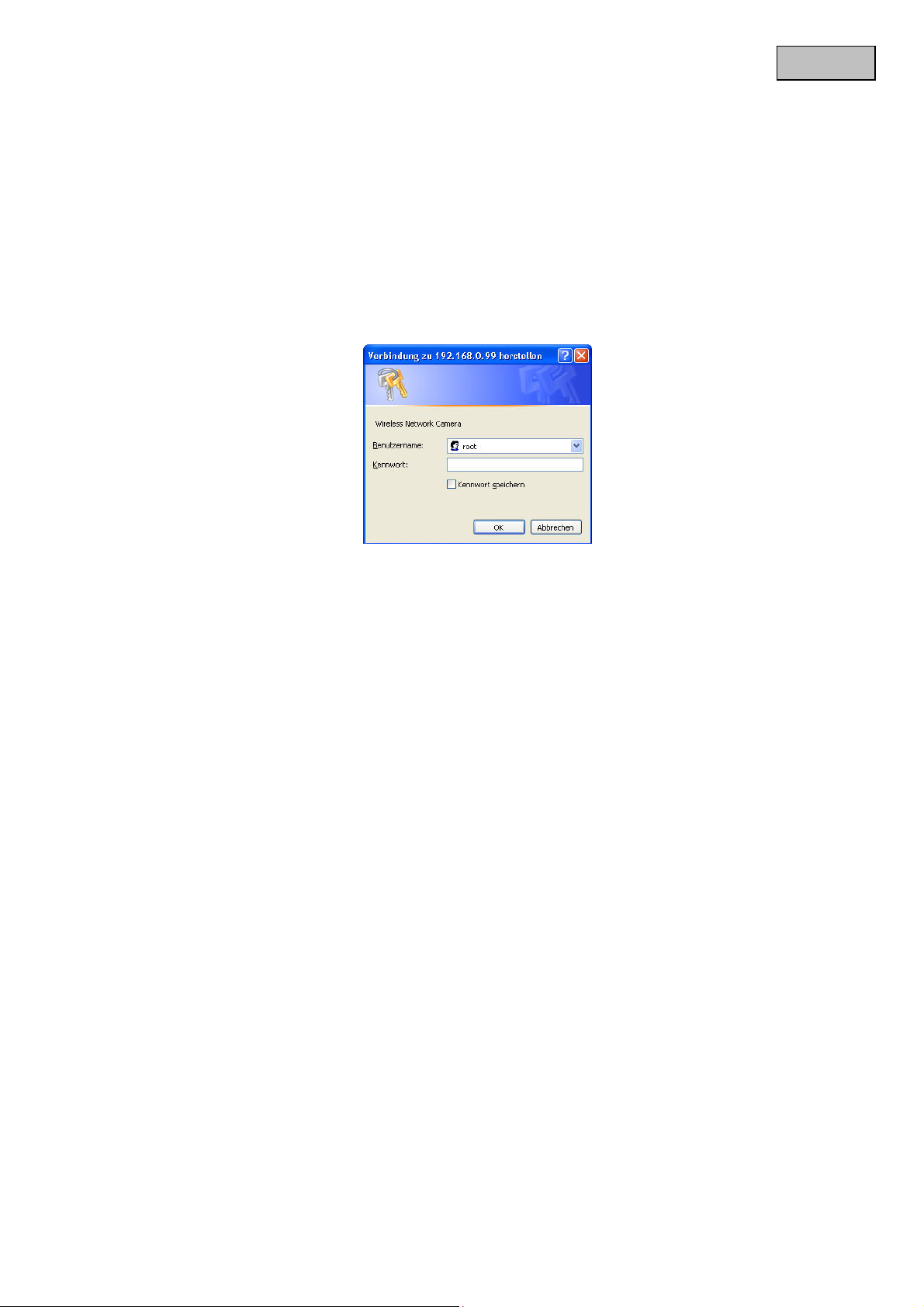

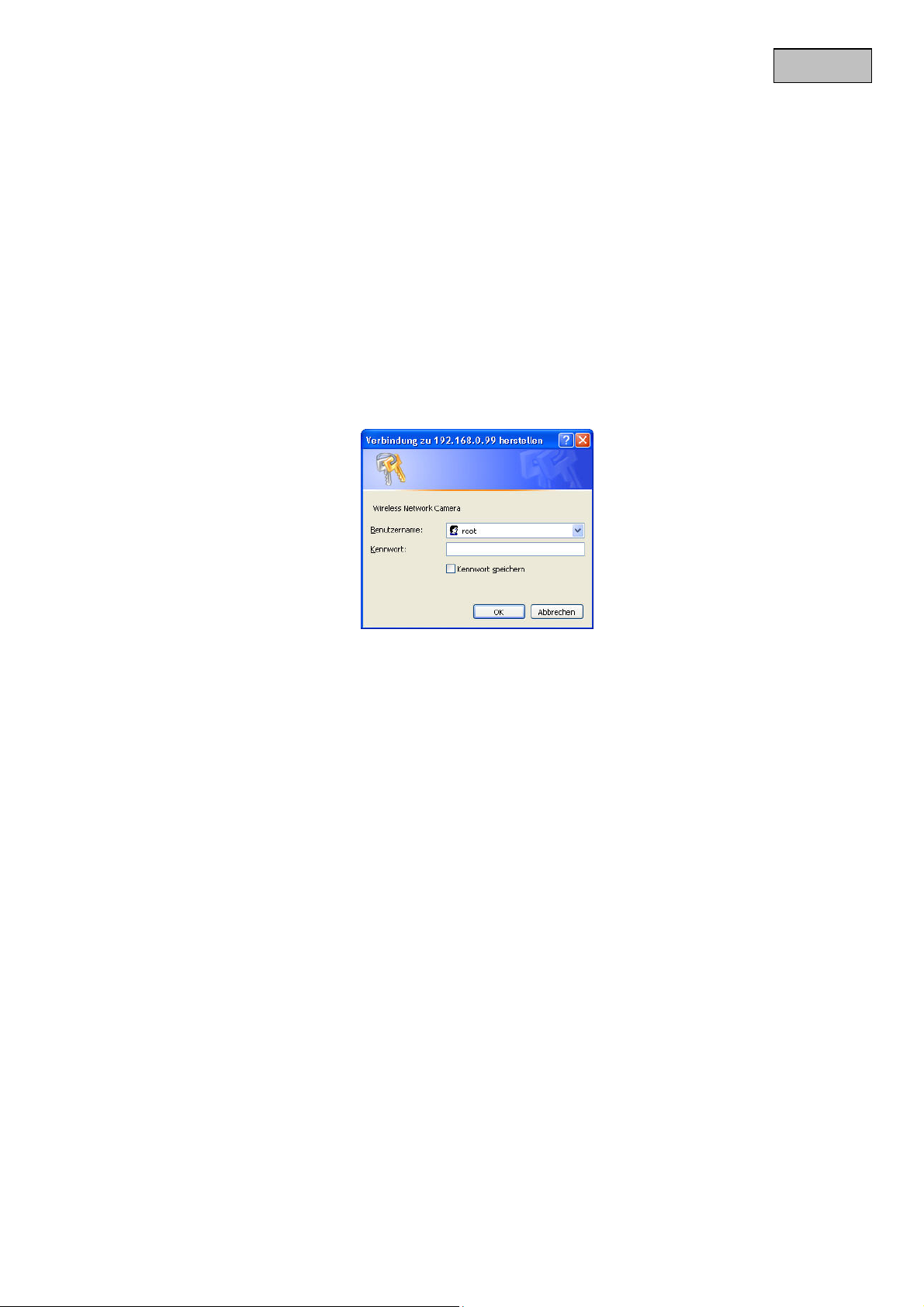

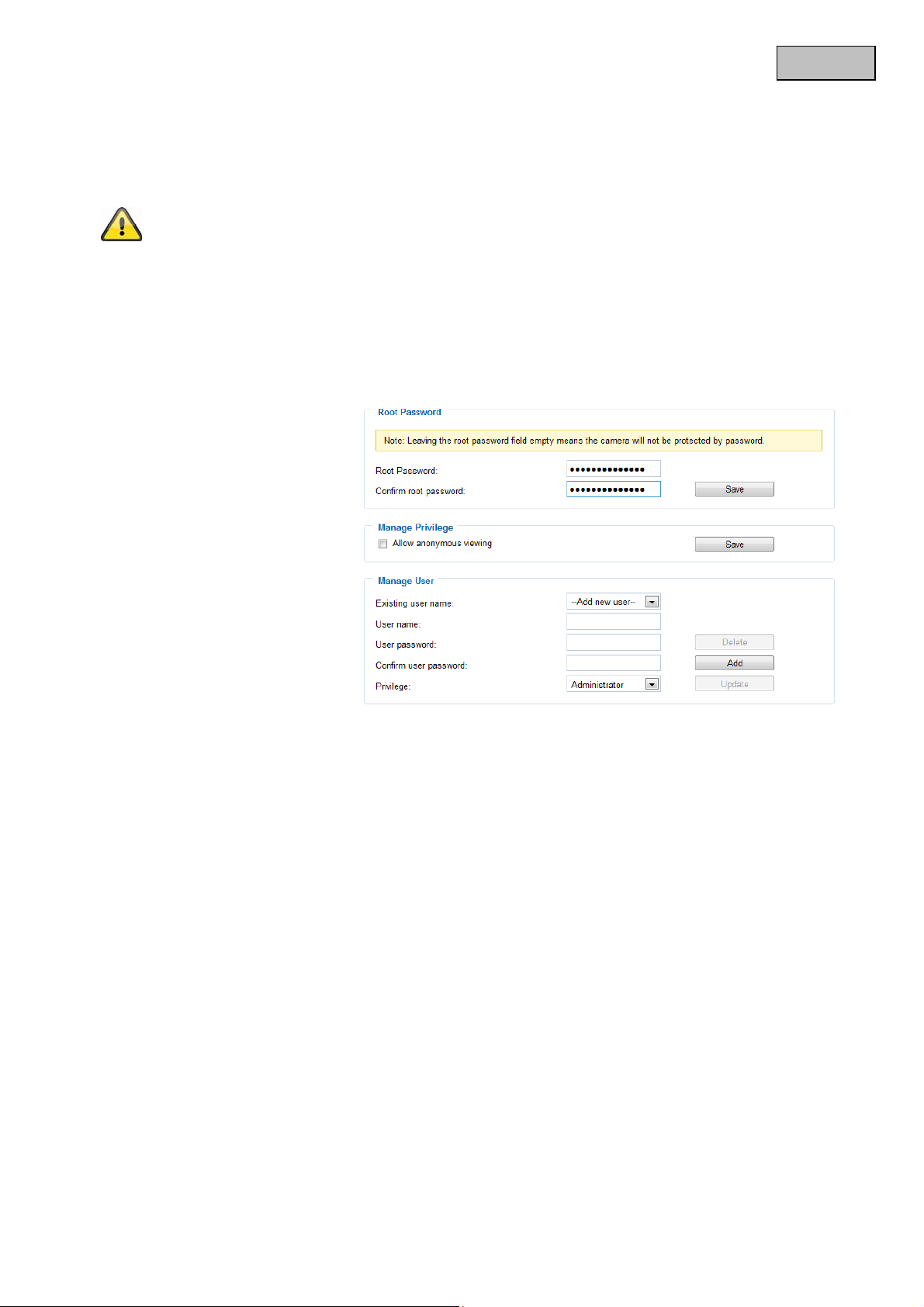

4.5 Passwortabfrage................................................................................................................................... 15

4.6 Zugriff auf die Kamera mittels RTSP Player ..................................................................................... 15

4.7 Zugriff auf die Kamera mittels Mobilfunktelefon ............................................................................... 15

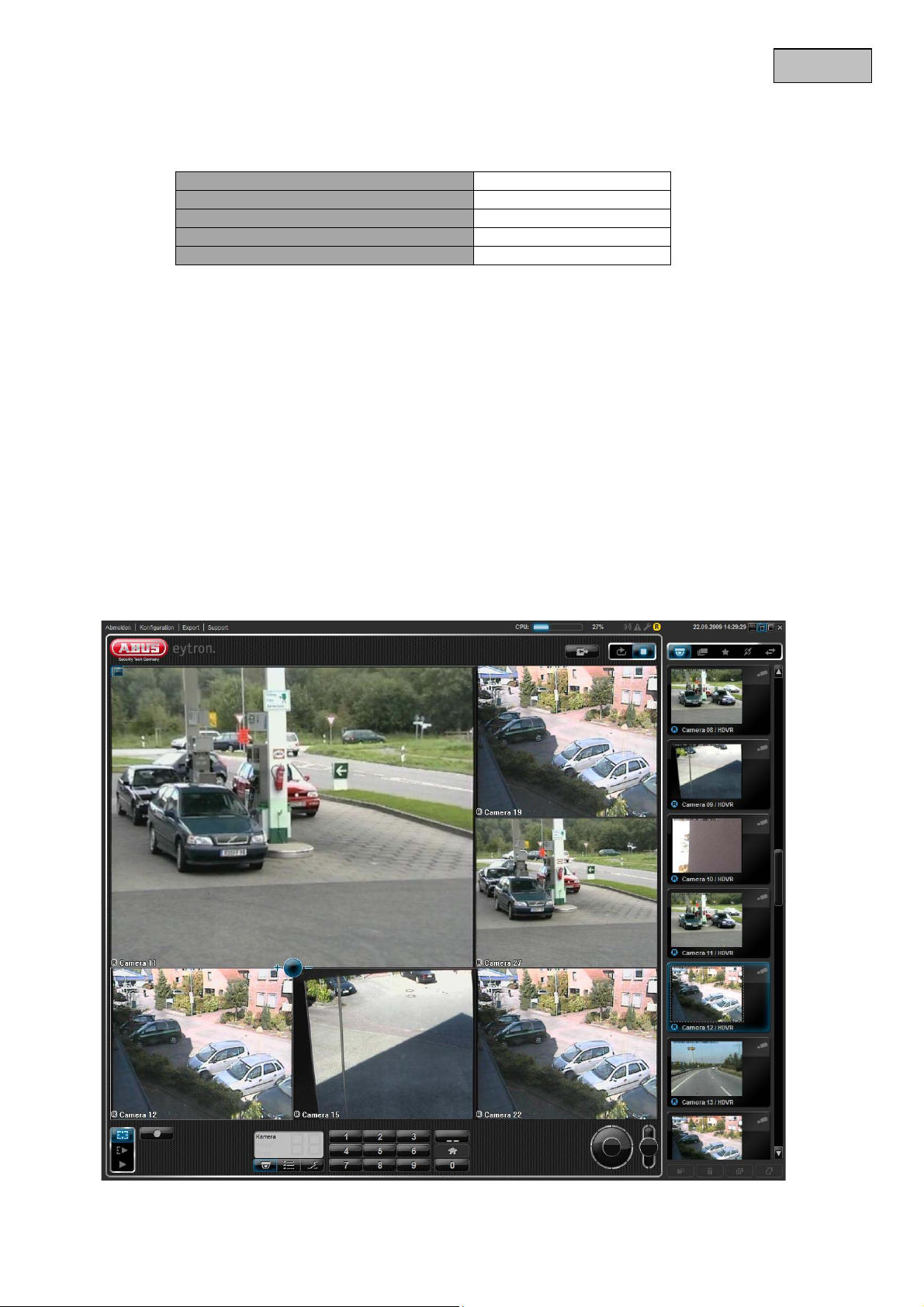

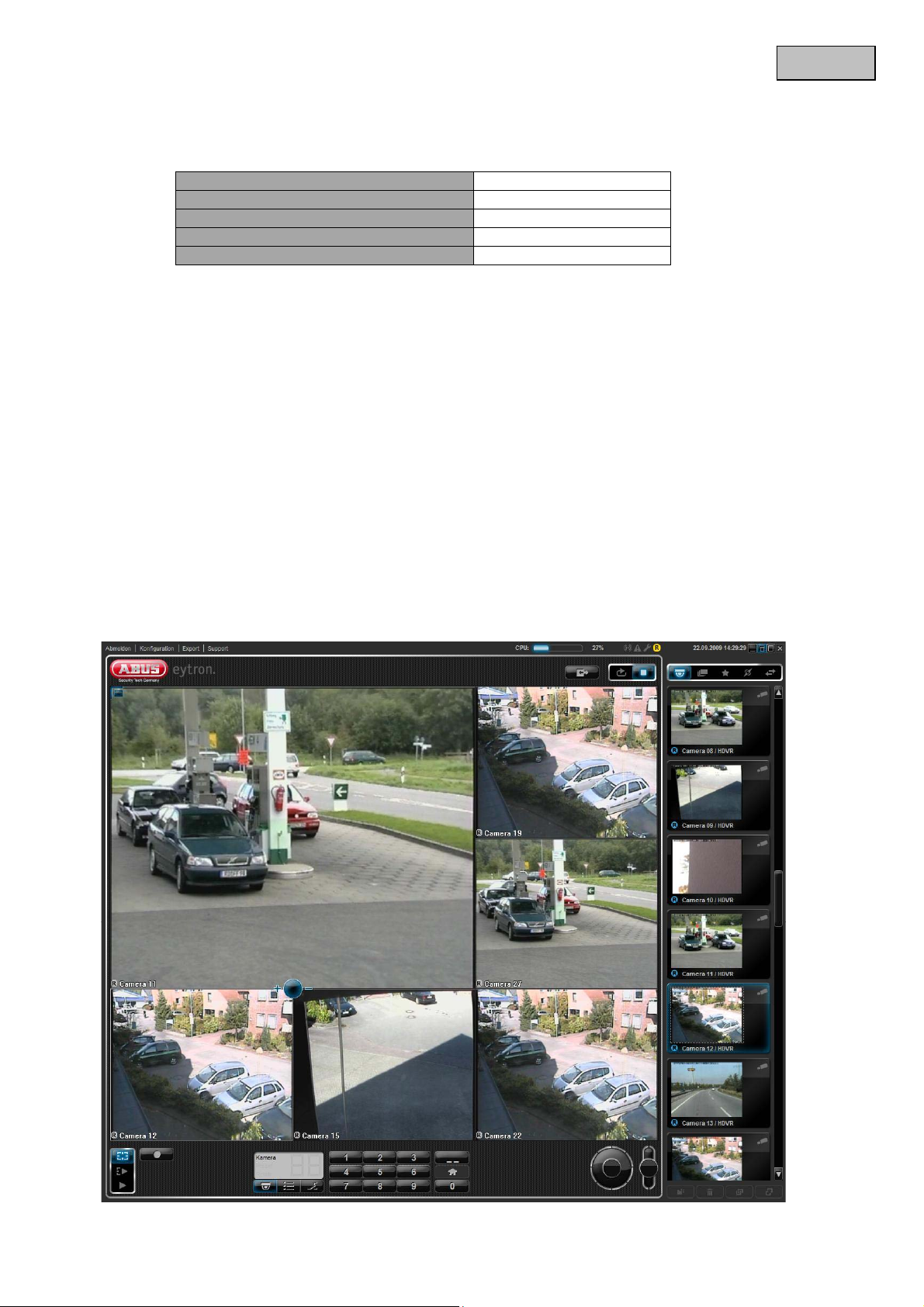

4.8 Zugriff auf die Kamera mittels eytron VMS Express ......................................................................... 16

5. Benutzerfunktionen .............................................................................................................................. 17

5.1 Audio/Video-Steuerung ....................................................................................................................... 18

5.2 Kunden-Einstellungen ......................................................................................................................... 19

6. Administratoreinstellungen ................................................................................................................. 20

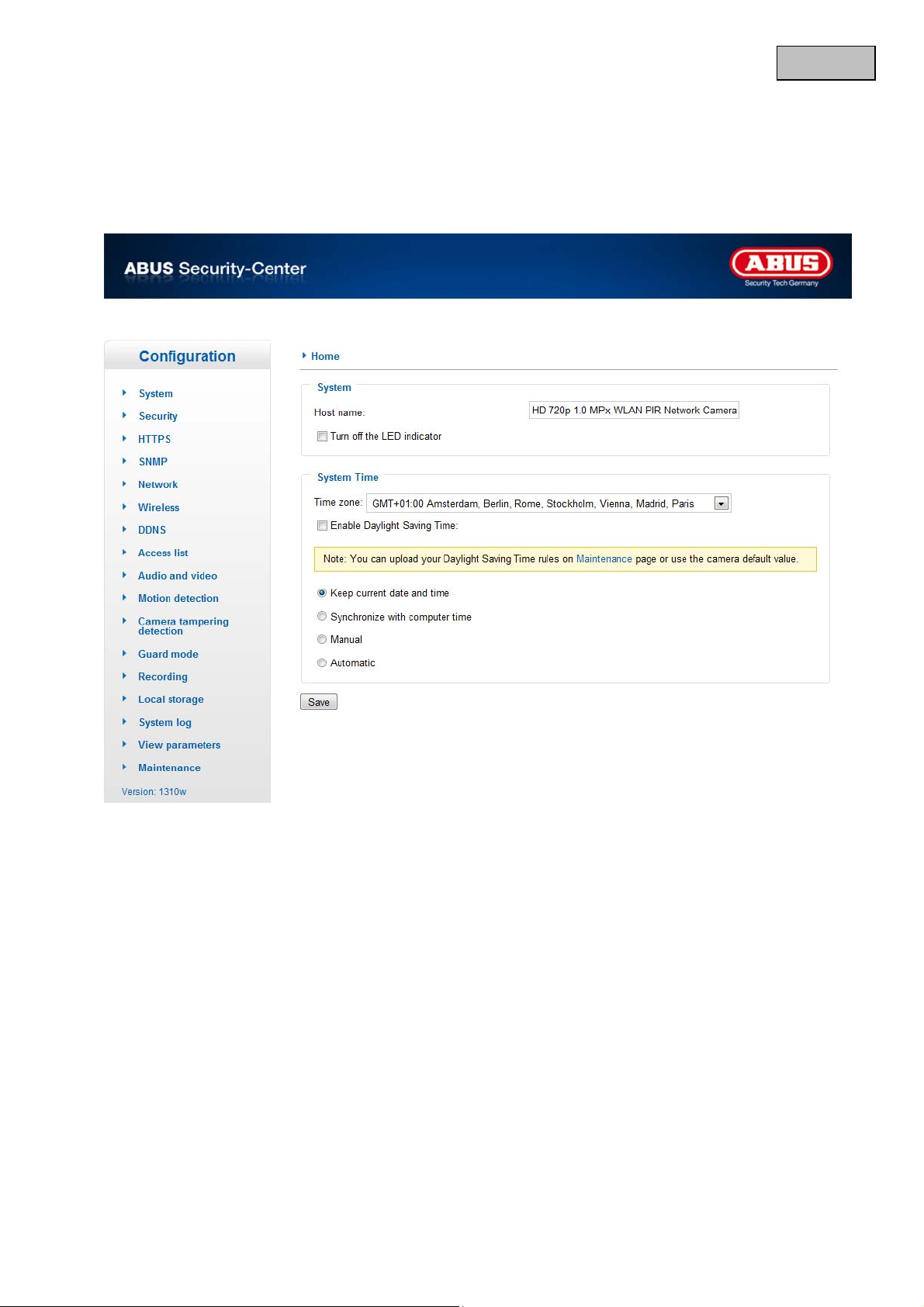

6.1 System ................................................................................................................................................... 20

6.2 Sicherheit .............................................................................................................................................. 21

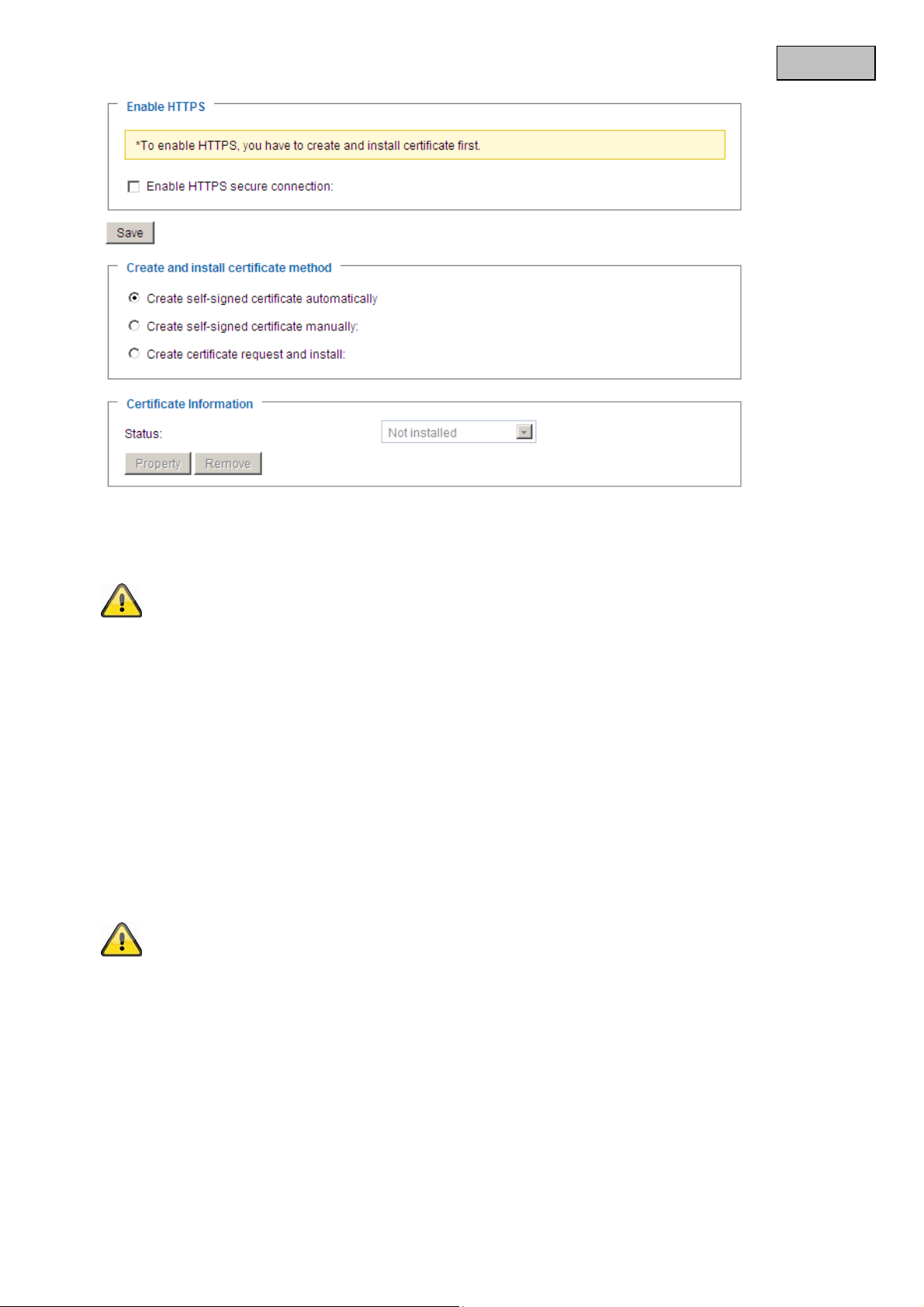

6.3 HTTPS .................................................................................................................................................... 22

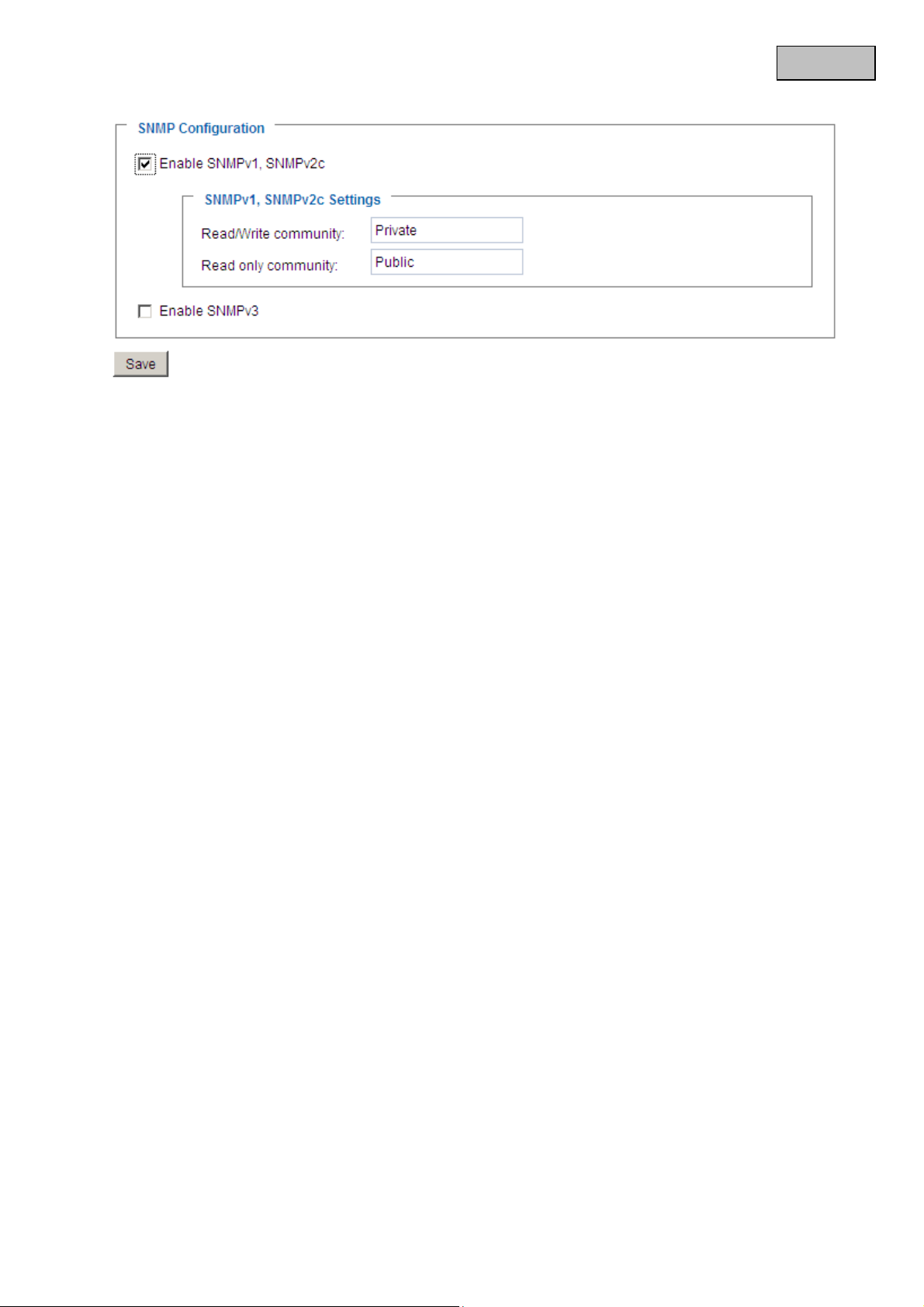

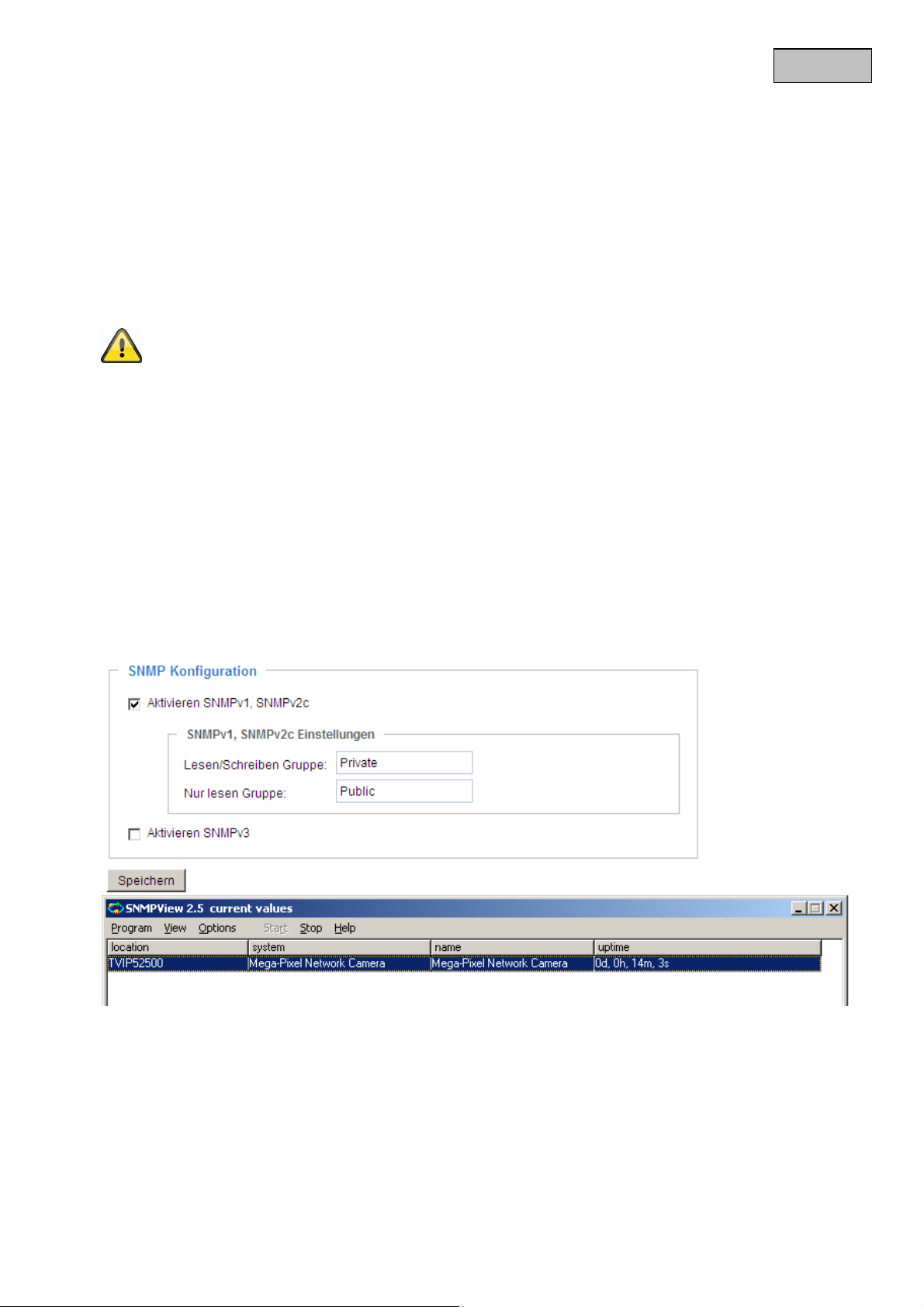

6.4 SNMP ..................................................................................................................................................... 23

6.5 Netzwerk ................................................................................................................................................ 24

6.5.1Netzwerkeinstellungen ........................................................................................................................ 24

6.5.2IEEE 802.1x ........................................................................................................................................... 26

6.5.3HTTP ...................................................................................................................................................... 26

6.5.4FTP ......................................................................................................................................................... 26

6.5.5HTTPS .................................................................................................................................................... 27

6.5.6Zwei Wege Audio .................................................................................................................................. 27

6.5.7RTSP Übertragung ............................................................................................................................... 28

6.5.8Multicast Übertragung ......................................................................................................................... 29

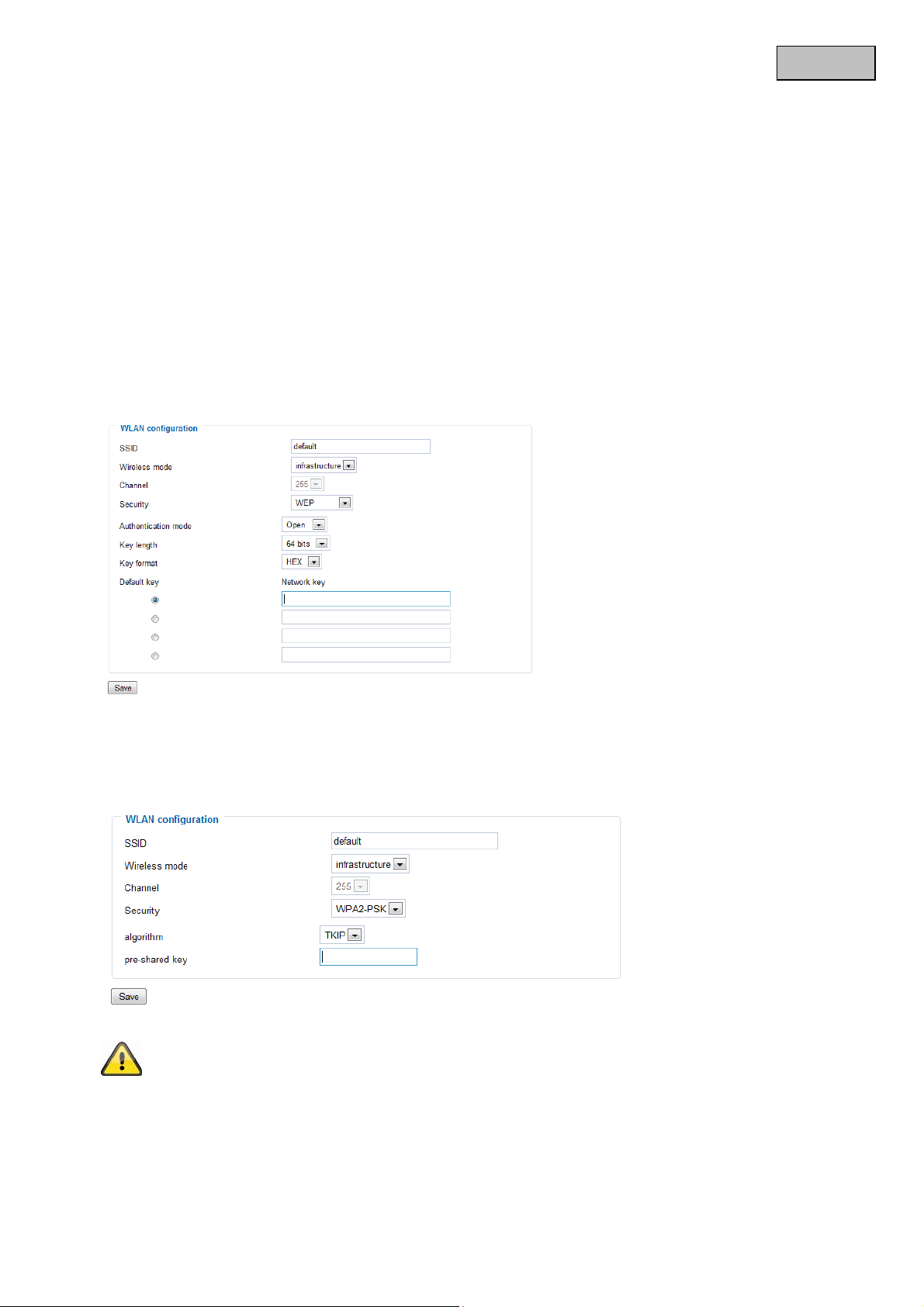

7. WLAN ..................................................................................................................................................... 29

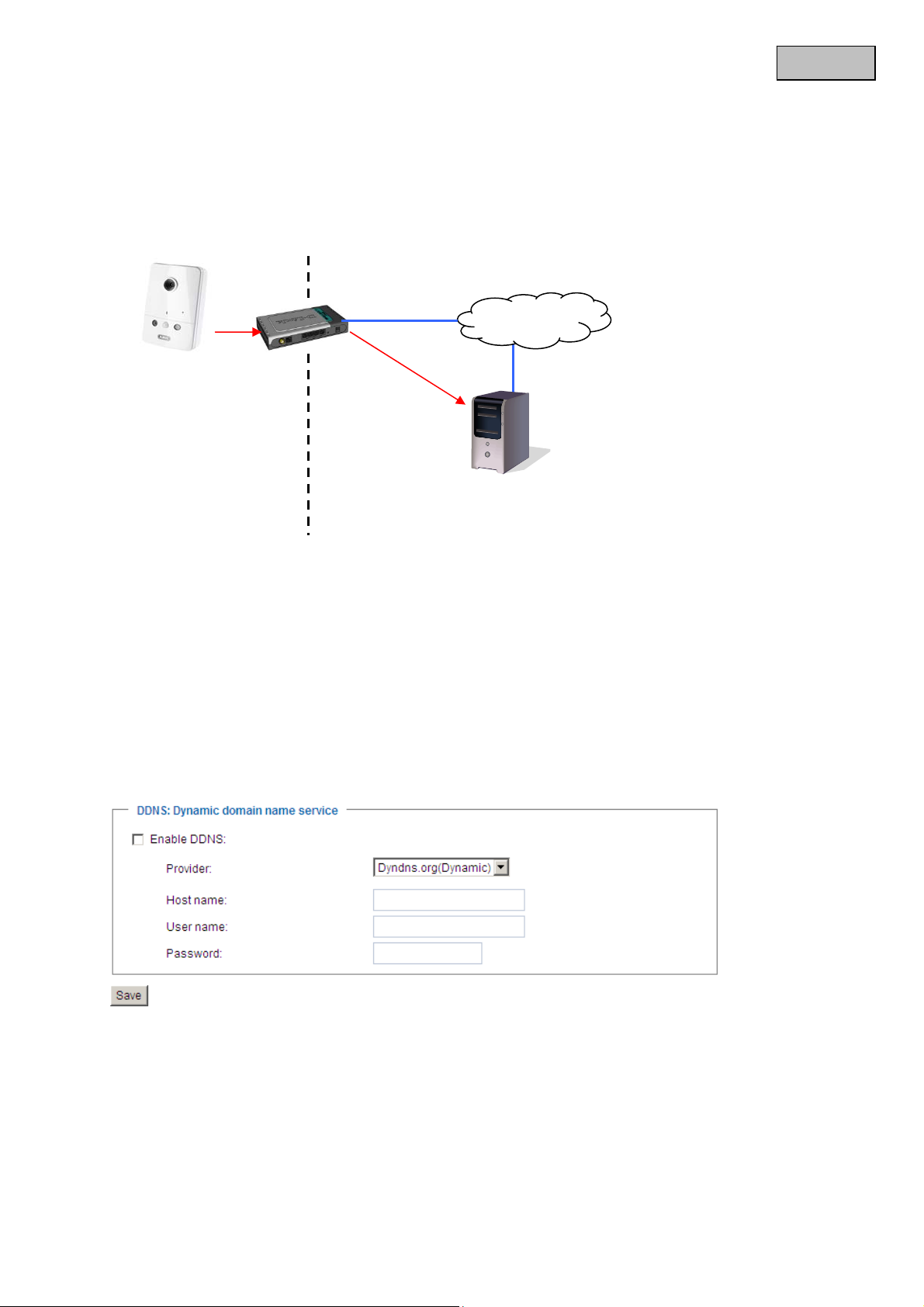

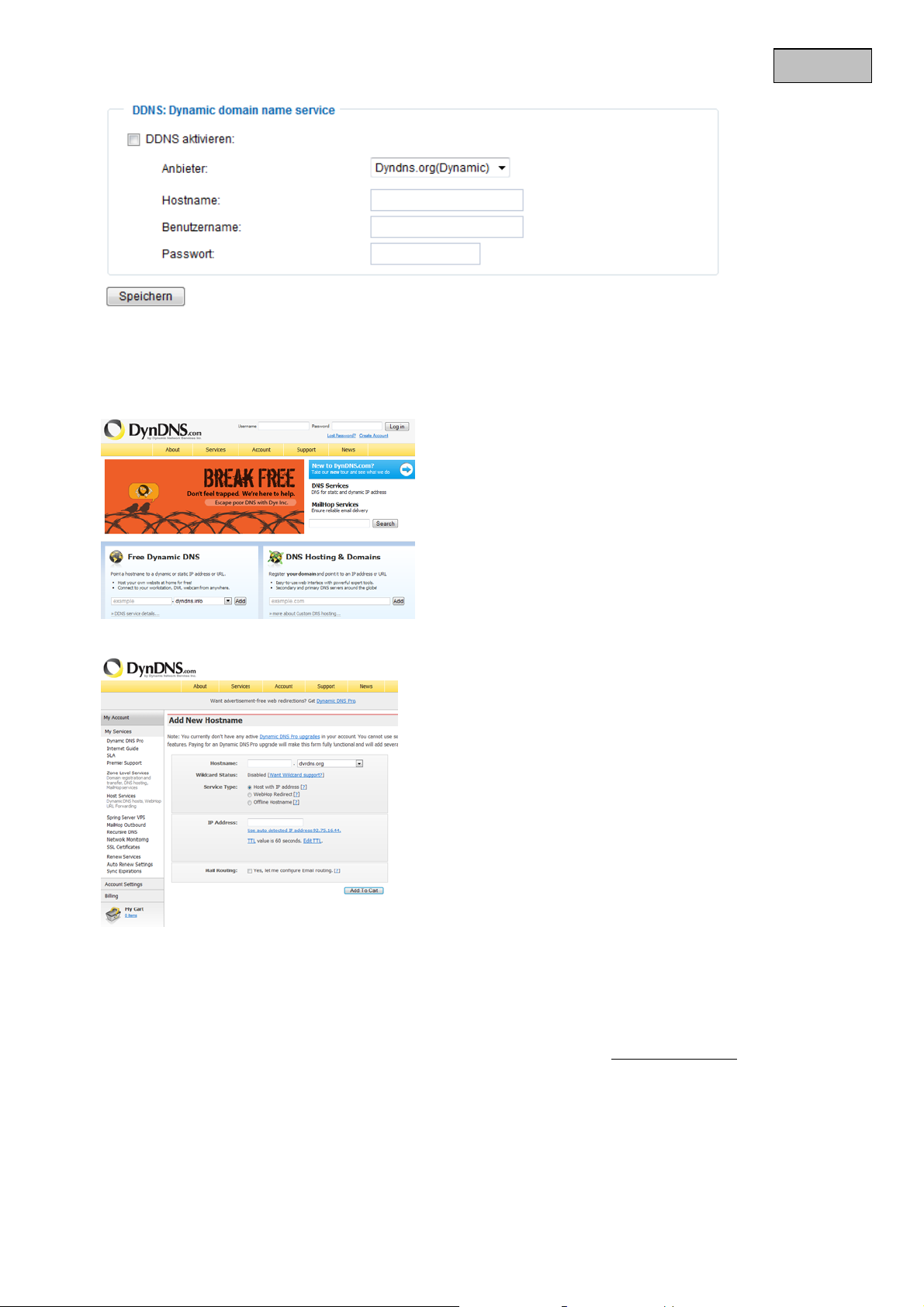

8. DDNS ..................................................................................................................................................... 31

8.1 DDNS Konto einrichten ........................................................................................................................ 32

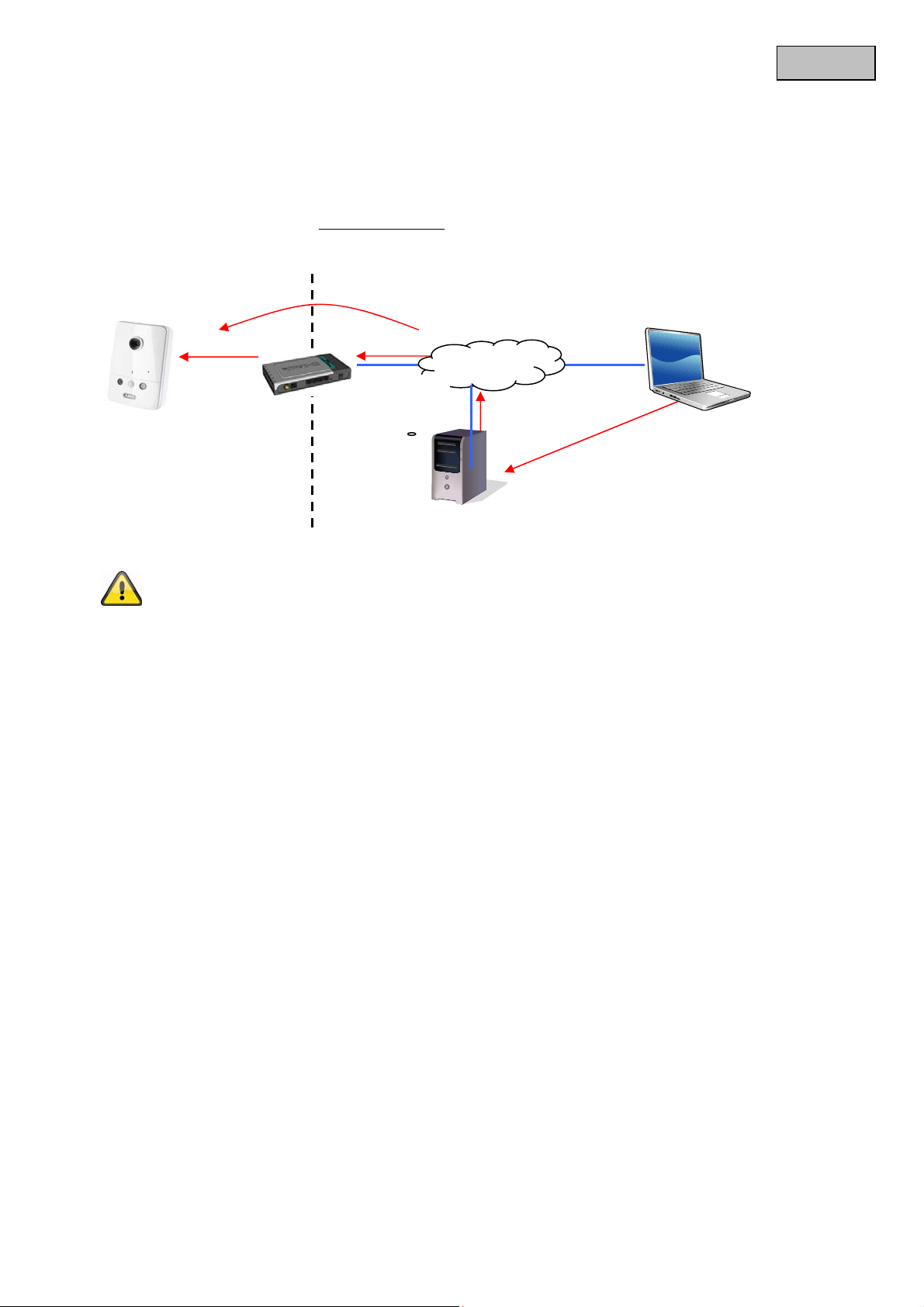

8.2 DDNS Zugriff über Router ................................................................................................................... 32

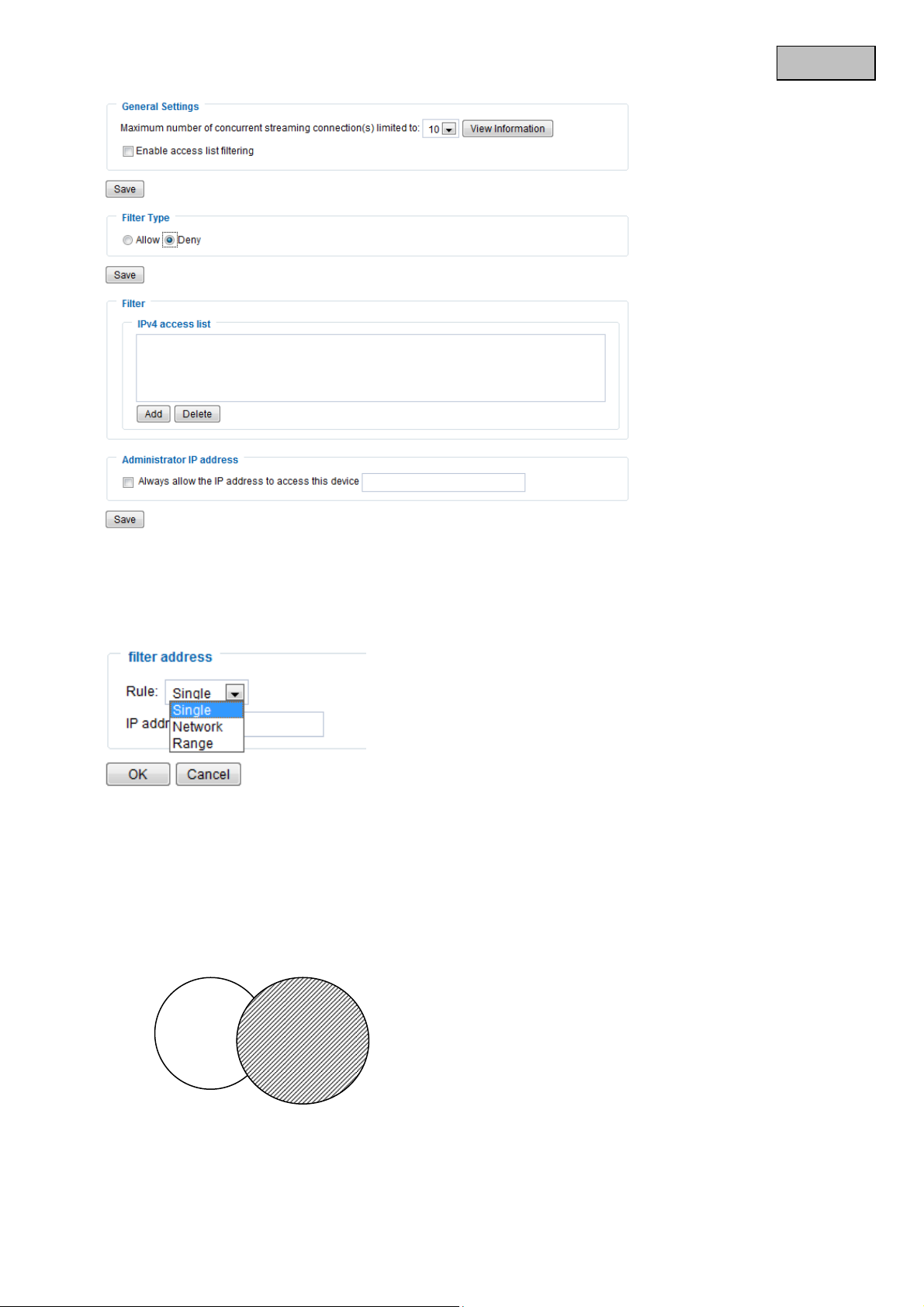

9. Zugangsliste ......................................................................................................................................... 33

10. Audio und Video ................................................................................................................................... 34

7

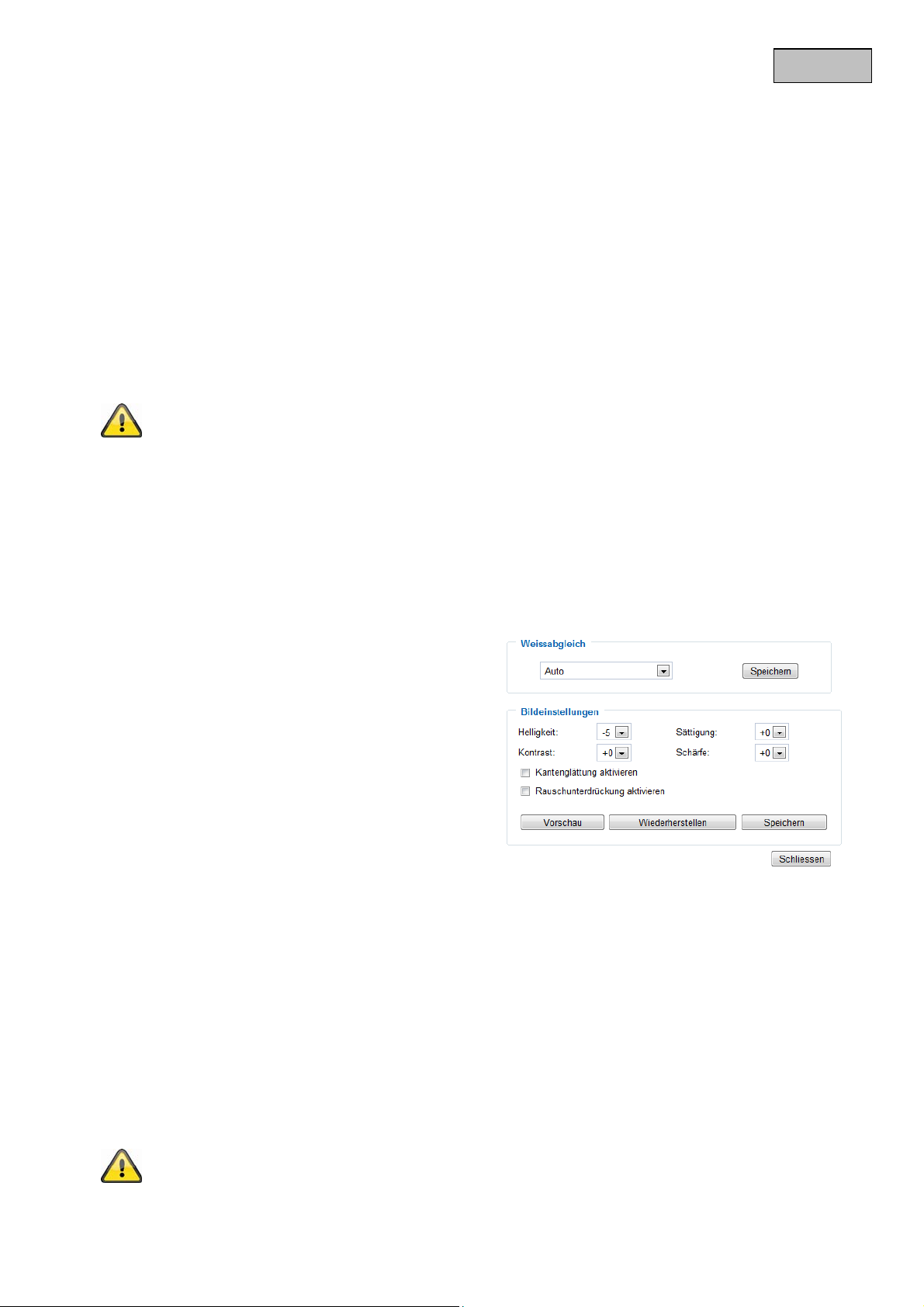

10.1 Bildeinstellungen.................................................................................................................................. 35

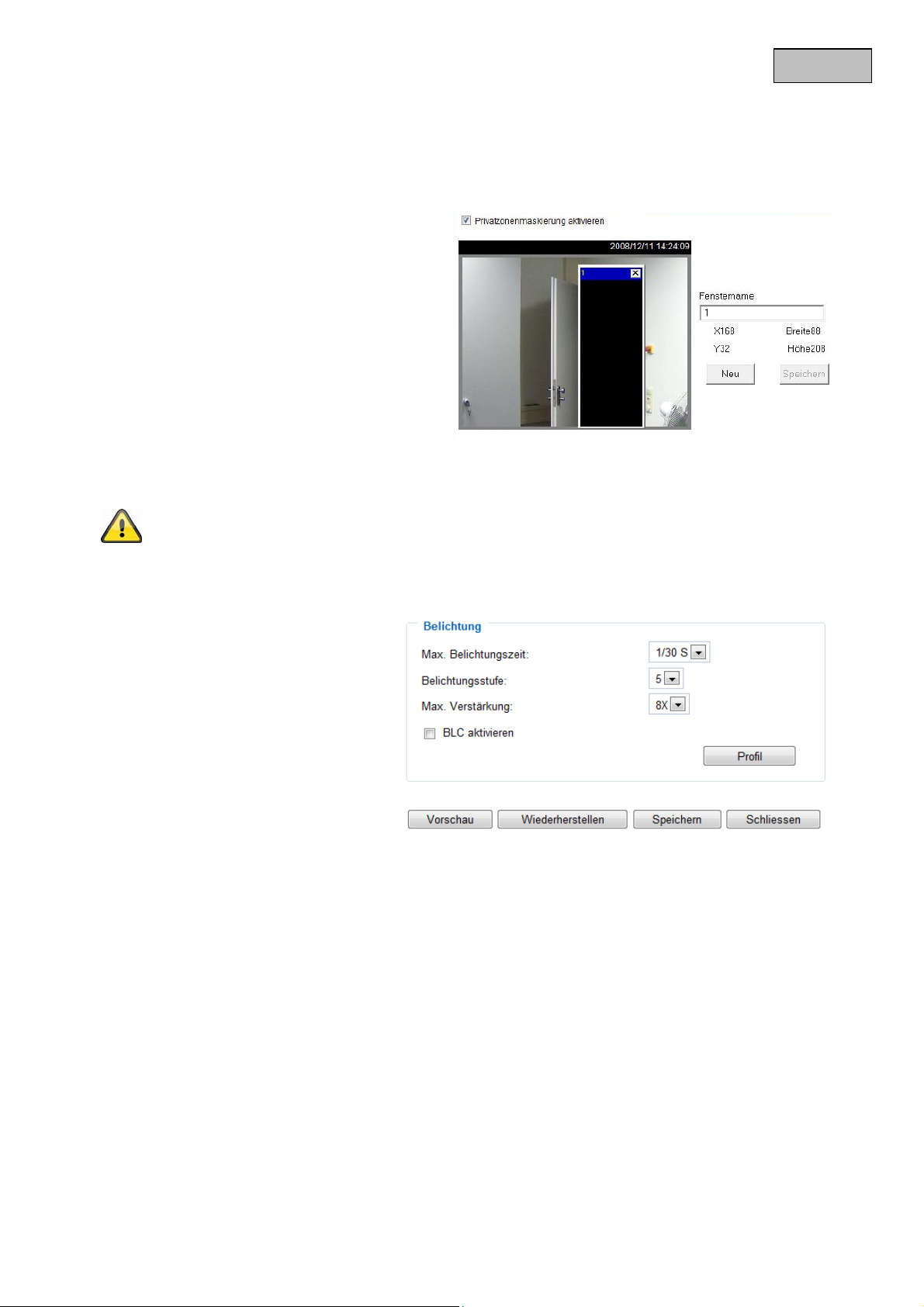

10.2 Privatzonenmaskierung ....................................................................................................................... 36

10.3 Sensoreinstellungen ............................................................................................................................ 36

10.4 Ansichtsfenter ...................................................................................................................................... 37

10.5 Grundeinstellung .................................................................................................................................. 37

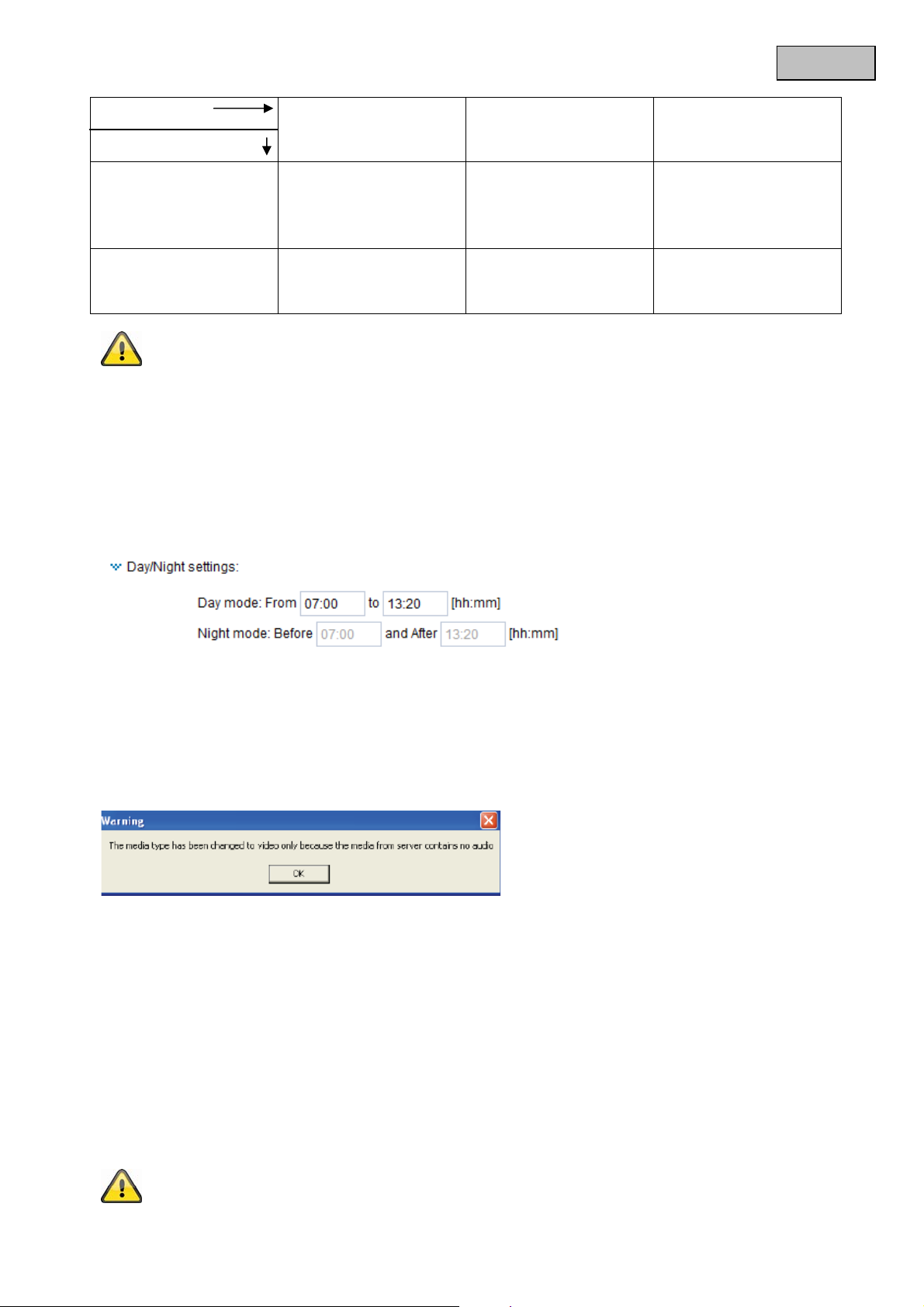

10.6 Tag/Nacht Einstellungen .................................................................................................................... 38

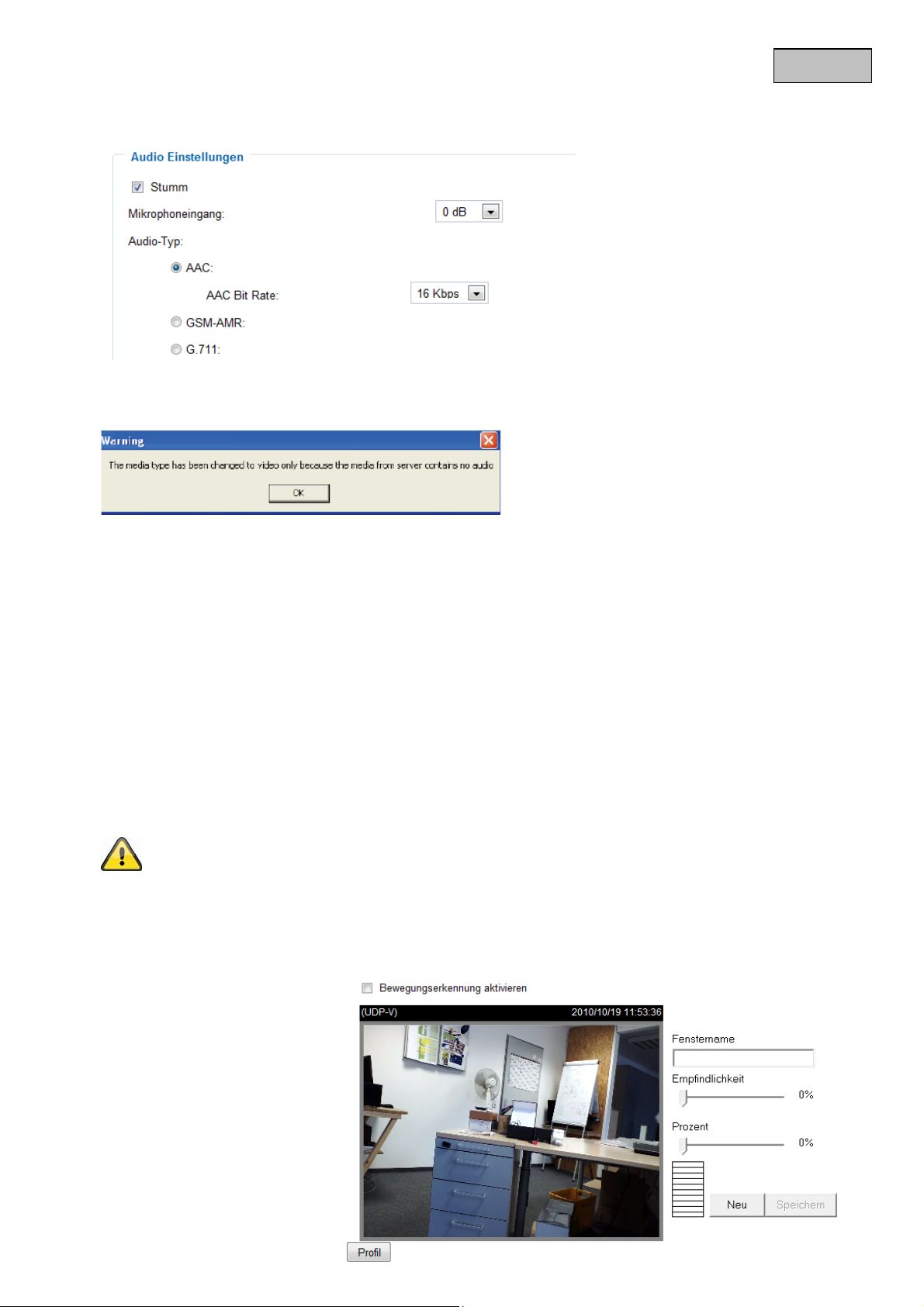

10.7 Audio Einstellungen ............................................................................................................................. 39

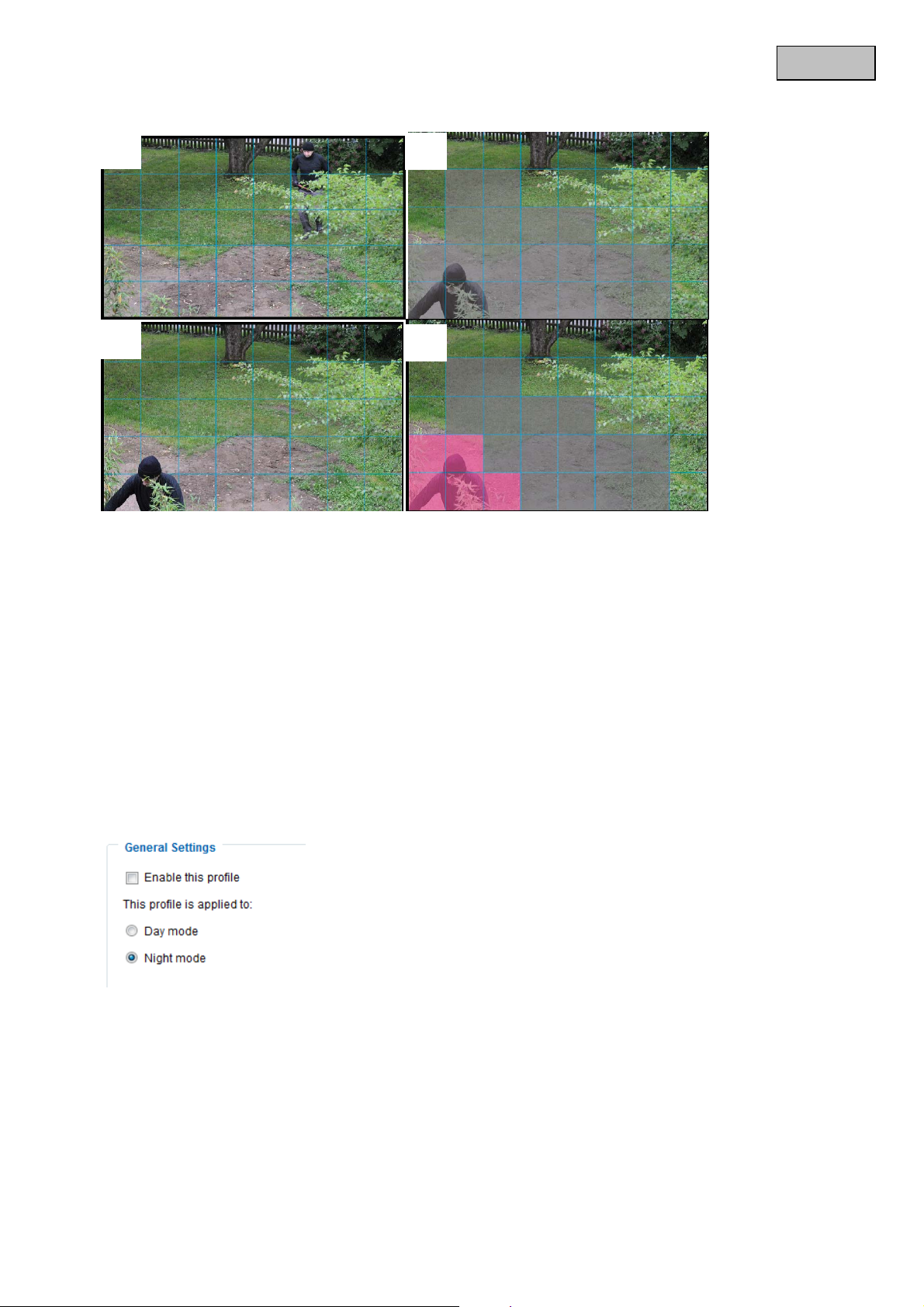

11. Bewegungserkennung ......................................................................................................................... 39

12. Kamera Sabotageerkennung ............................................................................................................... 41

13. Überwachungsmodus (Guard mode) ................................................................................................. 41

13.1 Überwachungsmodus Einstellungen ................................................................................................. 43

13.1.1 Auslöser Einstellungen ............................................................................................................... 44

13.1.2 Serverkonfiguration ..................................................................................................................... 46

13.1.3 Medien Einstellungen .................................................................................................................. 46

13.1.4 Aktion ............................................................................................................................................ 48

13.2 Ereignis Setup ...................................................................................................................................... 49

Deutsch

13.2.1 Ereignis Setup Einstellungen ..................................................................................................... 49

13.2.2 Auslöser Einstellungen ............................................................................................................... 50

13.2.3 Server und Medien Einstellungen .............................................................................................. 50

13.2.4 Aktionen........................................................................................................................................ 51

14. Aufnahme .............................................................................................................................................. 51

15. Lokaler Speicher................................................................................................................................... 53

16. Logdatei ................................................................................................................................................. 55

17. Parameterliste ....................................................................................................................................... 55

18. Verwaltung ............................................................................................................................................ 55

19. Wartung und Reinigung ....................................................................................................................... 56

19.1 Funktionstest ........................................................................................................................................ 56

19.2 Reinigung .............................................................................................................................................. 56

20. Entsorgung ........................................................................................................................................... 56

21. Technische Daten ................................................................................................................................. 57

22. URL Kommandos ................................................................................................................................. 57

23. GPL Lizenzhinweise ............................................................................................................................. 58

24. Technologie Lizenzhinweise ............................................................................................................... 58

Appendix ...................................................................................................................................................... 286

A.) HTTP/CGI Command .......................................................................................................................... 286

8

Bestimmungsgemäße Verwendung

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „4. Erstinbetriebnahme“.

Das Produkt darf nicht feucht oder nass werden. Die Kamera
ist nur für den Einsatz in trockenen Räumen vorgesehen.

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen,
außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß u nd
führt zum Verlust der Garantie bzw. Gewährleistung; sämtliche Haftung wird ausgeschlossen.
Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenom men wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das
Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für
Montage und Bedienung.

1. Lieferumfang

ABUS PIR IP-Netzwerkkamera

Deutsch

Netzadapter

Kamera Wand-/Deckenhalter

Kurzanleitung

Software CD

inklusive Bedienungsanleitung

9

Deutsch

2. Montage

Stellen Sie sicher, dass im Lieferumfang alle Zubehörteile und Artikel, die auf der vorherigen Liste aufgeführt
sind, vorhanden sind. Für den Betrieb der Netzwerkkamera ist ein Ethernet-Kabel erforderlich. Dieses
Ethernet-Kabel muss den Spezifikationen der UTP-Kategorie 5 (CAT 5) entsprechen und darf eine Län ge von
100 Metern nicht überschreiten.

2.1 Stromversorgung

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspan nung
des s übereinstimmen.

2.2 Montieren der Netzwerkkamera

Für die Montage wird der mitgelieferte Wand-/Deckenhalter an der Rückseite der Kamera angeschraubt und
mit den mitgelieferten Schrauben an der gewünschten Stelle angebracht.

ACHTUNG!

Während der Montage muss die Netzwerkkamera von der Netzspannung getrennt sein.

10

3. Beschreibung der Netzwerkkamera

3.1 Vorderansicht/Rückansicht:

Deutsch

Micro SD-Karten-Slot: Fürhen Sie hier die MicroSD/SDHC Karte zur Speicherung von Videodaten ein
Status LEDs:Status Anzeige der Kamera. Detailiertere Beschreibungen finden Sie nachfolgend.
PIR Sensor: Integrierter PIR Sensor mit bis zu 5 Meter Reichweite
Weißlicht LED’s: Integrierte Wießlicht LED’s mit bis zu 5 Meter Reichweite
Mikrofon: Integriertes Mikrofon zur Aufnahme von Audiosignalen
Audioausgang: Audioausgabe über angeschlossene Lautsprecher, 2-Way-Audio-Funktion
Ethernet 10/100 RJ45 Anschluss: Zur Herstellung einer Netwerkverbindun g über RJ-45 Stecker
Integriertes WLAN: Zur Herstellung einer drahtlosen Netzwerkverbindung mittels WLAN 802.11 b/g/n
Spannungsanschluss: Abschluss für 12V Netzteil
Reset-Knopf: Manueller Neustart oder Zurücksetzen der Werkseinstellungen

11

Deutsch

3.2 LEDStatusanzeige

Blinkcode Status LED

Zustand / LED Farbe Grün Rot
Systemstart Aus An
Ausgeschaltet Aus Aus
Netzwerk bereit 1/s An
Netzwerkproblem Aus An
Während Firmware Upgrade 1/s 0.1/s
Werkseinstellungen setzen Aus 0.1/s

Nutzen Sie die Reset-Taste, um die Einstellungen der Netzwerkkamera auf den Auslieferungszusta nd
zurückzusetzen oder um die Netzwerkkamera manuell neu zu starten. Benutzen Sie hierzu ein entsprechend
schmales Werkzeug.

Netzwerkkamera neu starten: Drücken Sie die Reset-Taste einmalig und warten Sie bis die Netzwerkkamera
wieder betriebsbereit ist.

Netzwerkkamera zurücksetzen: Drücken Sie die Reset-Taste dauerhaft für ca. 10 Sekunden bis die rote
Status LED zu blinken beginnen. Alle Einstellungen der Netzwerkkamera werden auf den
Auslieferungszustand zurückgesetzt.

4. Erstinbetriebnahme

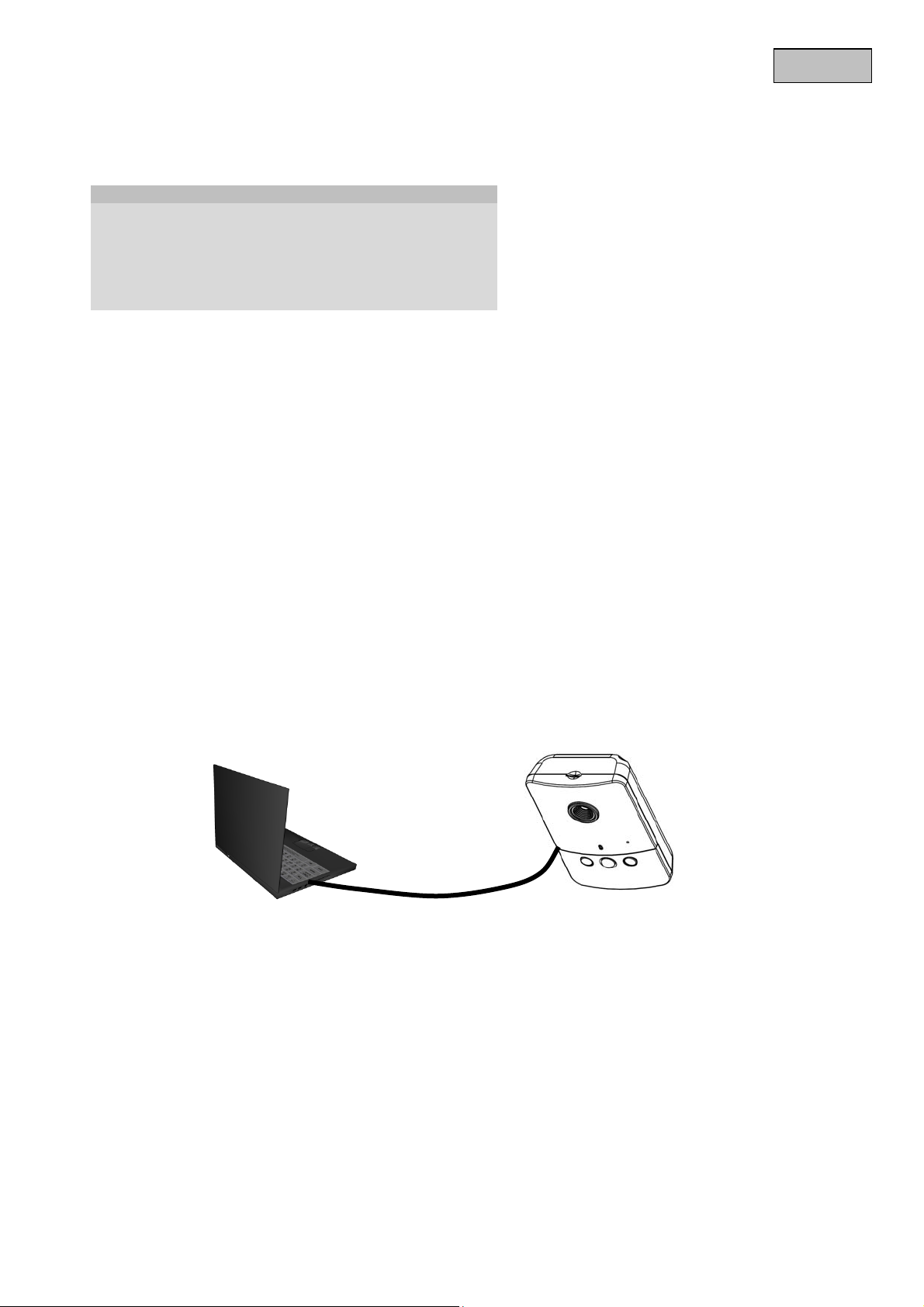

Direkter Anschluss der Netzwerkkamera an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein gekreuztes Netzwerkkabel (Cross-Over) benutzen.

2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und der Netzwerkkamera.

3. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.

4. Konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf die IP Adresse 169.254.0.1

5. Gehen Sie weiter zu Punkt 4.1, um die Ersteinrichtung abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.

gekreuztes Ethernetkabel

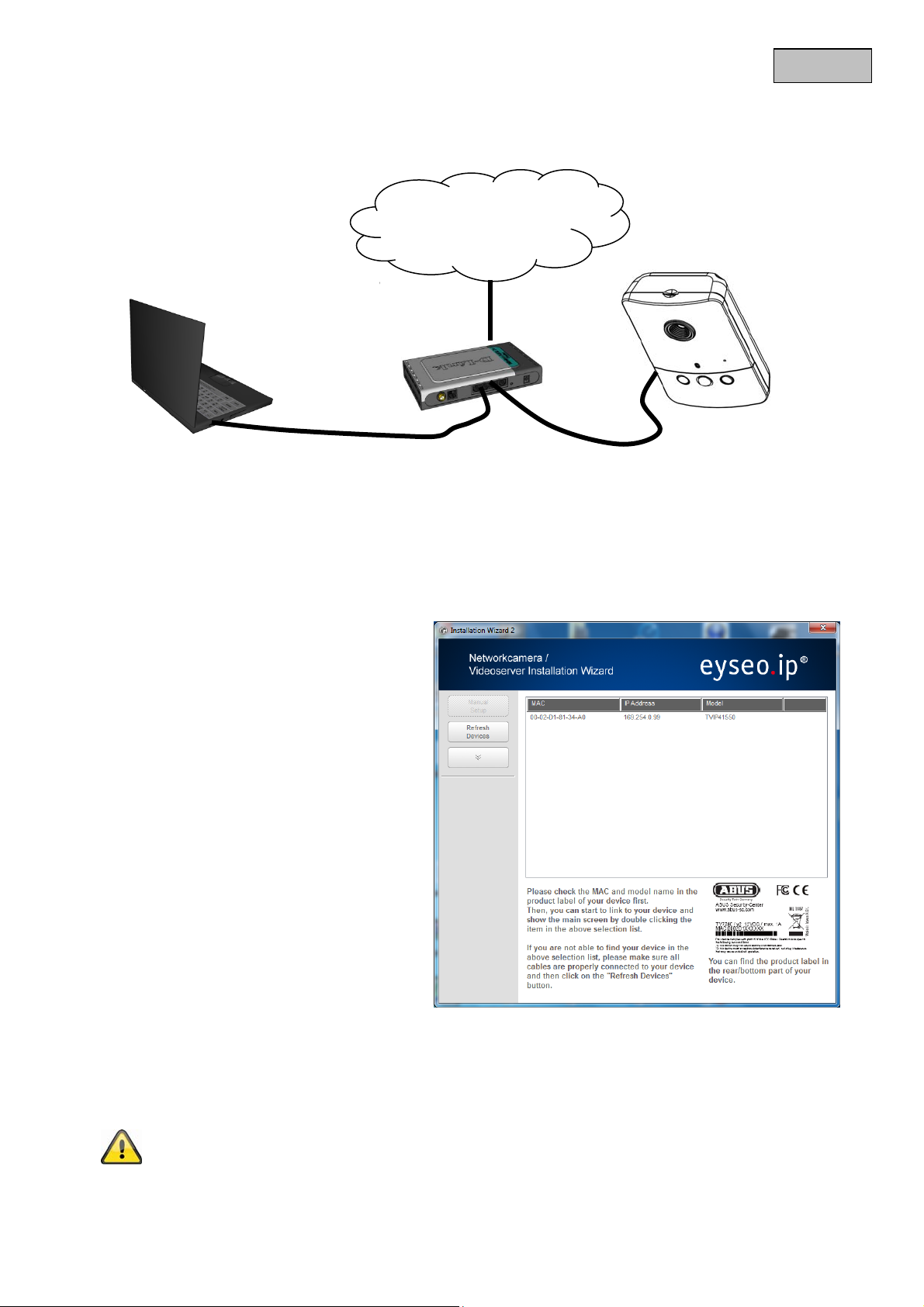

Anschluss des Netzwerkkameras an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Patch-Kabel für die Vernetzung benutzen.

2. Verbinden Sie den PC / Laptop mit dem Router / Switch.

3. Verbinden Sie die Netzwerkkamera mit dem Router / Switch.

4. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.

5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, dann stellen Sie die
Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“.

12

6. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres
PCs / Laptop auf 169.254.0.1.

7. Gehen Sie weiter zu Punkt 4.1, um die Ersteinrichtung abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.

Internet

Patch Ethernetkabel

Deutsch

4.1 Erster Zugang zur Kamera

Der erste Zugang zur Kamera erfolgt unter Verwendung des Installationsassiste nten 2.
Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen Eyse oIP Netzwerkkameras und
Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der
beiliegenden CD-ROM unter: CD-

ROM\Tools\EyseoIP Tools\

Installieren Sie das Programm auf Ihr PC­System und führen Sie es aus. Der
Installlationsassisten2 sucht automatisch nach
EyseoIP-Kameras in Ihrem Netzwerk.

Die Standard IP-Adresse der Kamera lautet

169.254.0.99. Ohne Verwendung des
Installationsassistenten können Sie direkt auf
die Kamera zugreifen, wenn Ihr PC-System
auf folgenden Adressbereich konfiguriert ist

169.254.0.1- 169.254.0.98.
Falls ein DHCP-Server in Ihrem Netzwerk

vorhanden ist, erfolgt die Vergabe der IP­Adresse sowohl für Ihren PC / Laptop, als
auch die Kamera automatisch.

Starten Sie jetzt den Installationsassistenten.
Ist kein DHCP-Server verfügbar, fügt der Installationsassistent eine virtuelle IP Adresse aus dem Bereich

169.254.0.xx zu Ihrer TCP/IP-Konfiguration hinzu. Solange der Installationsassistent geöffnet ist, können Sie
über diese virtuelle IP-Adresse einen Netzwerkzugriff zur Netzwerkkamera aufbauen. Wir empfehlen Ihnen,
umgehend die Netzwerkkonfiguration der Kamera an das Netzwerk, in dem die Kamera verwendet werde n
soll, anzupassen.

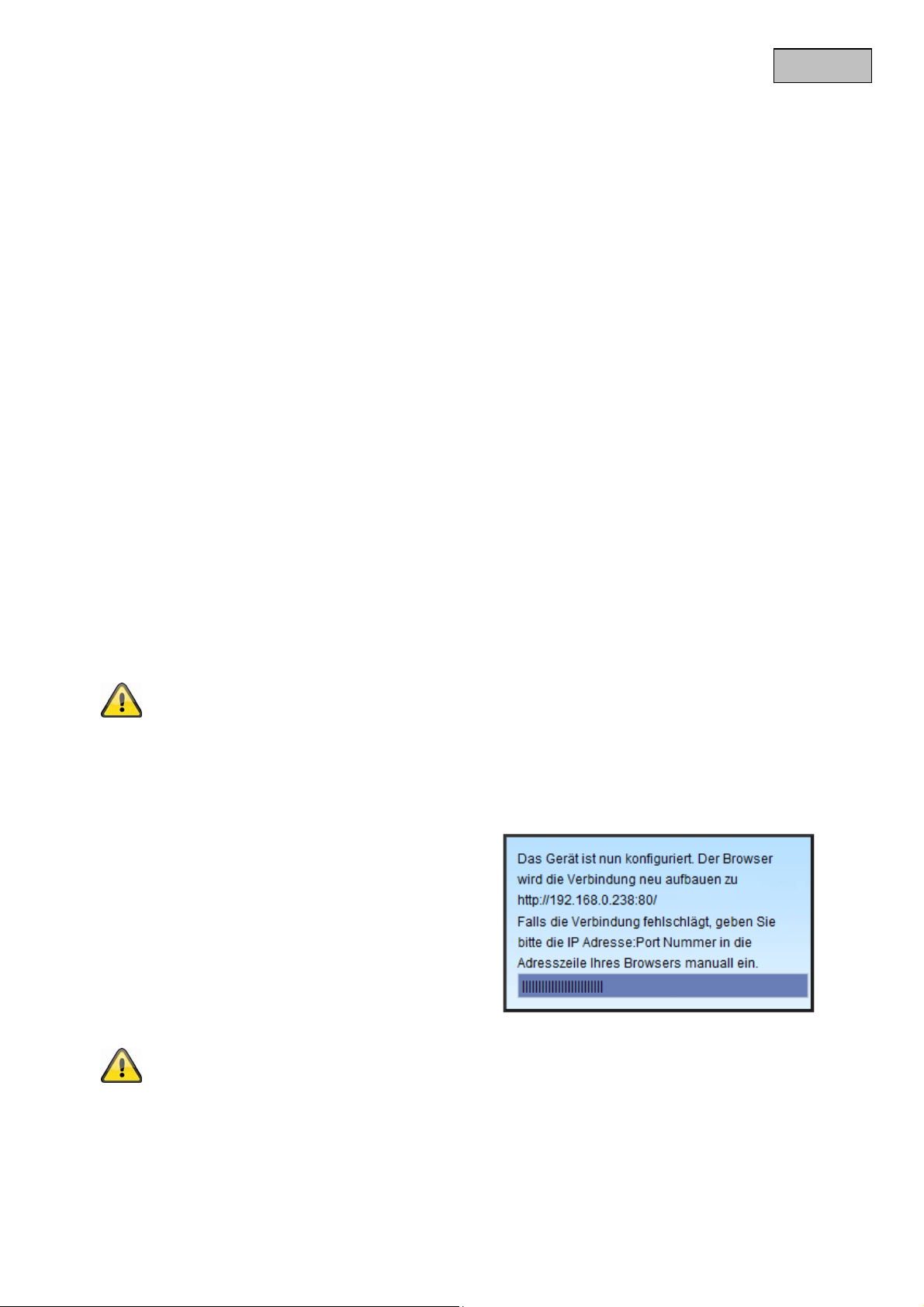

Nach Beendigen des Installationsassistenten 2 wird die zusät zlich e virtuelle IP-Adresse wieder
entfernt. Ist die ursprüngliche IP-Adresse des PC-Systems nicht im selben IP-Bereich wie die
des IP-Netzwerkkamera ist ein Zugriff nicht mehr möglich.

13

Deutsch

4.2 Zugriff auf die Kamera mittels Web-Browser

Beim ersten Zugang zur Netzwerkkamera unter Windows fragt der Web-Browser nach der Installation eines
ActiveX-Plug-Ins für die Kamera. Diese Abfrage hängt von den Internet-Sicherheitseinstellungen des PC’s
des Benutzers ab. Falls die höchste Sicherheitsstufe eingestellt ist, kann der Computer jede Installation und
jeden Versuch einer Ausführung verweigern. Dieser Plug-In dient zur Videoanzeige im Browser. Zum
Fortsetzen kann der Benutzer auf „Installieren“ klicken. Lässt der Web-Browser keine Fo rtsetzung der
Installation zu, öffnen Sie die Internet-Sicherheits-Einstellungen und reduzieren Sie die Sicherheitsstufe oder
wenden Sie sich an den IT- oder Netzwerk-Administrator.

4.3 Active-X Plugin installieren

Verwenden Sie als Browser Mozilla Firefox oder Netscape um auf Ihre Netzwerkkamera
zuzugreifen, wird anstatt des Aktiv eX Plugins ein Quick Time-Stream von dem
Netzwerkkamera bereitgestellt. Dies setzt voraus, dass Sie Quick Time auf Ihrem Computer
installiert haben.

4.4 Sicherheitseinstellungen anpassen

Anmerkung: Es kann dazu kommen, dass die Sicherheitseinstellungen Ihres PC’s einen
Videostream verhindern. Ändern Sie diese unter dem Punkt
„Extras/Internetoptionen/Sicherheit“ auf ein niedrigeres Level ab. Achten Sie vor allem darauf,
ActiveX Steuerelemente und Downloads zu aktivieren.

14

Deutsch

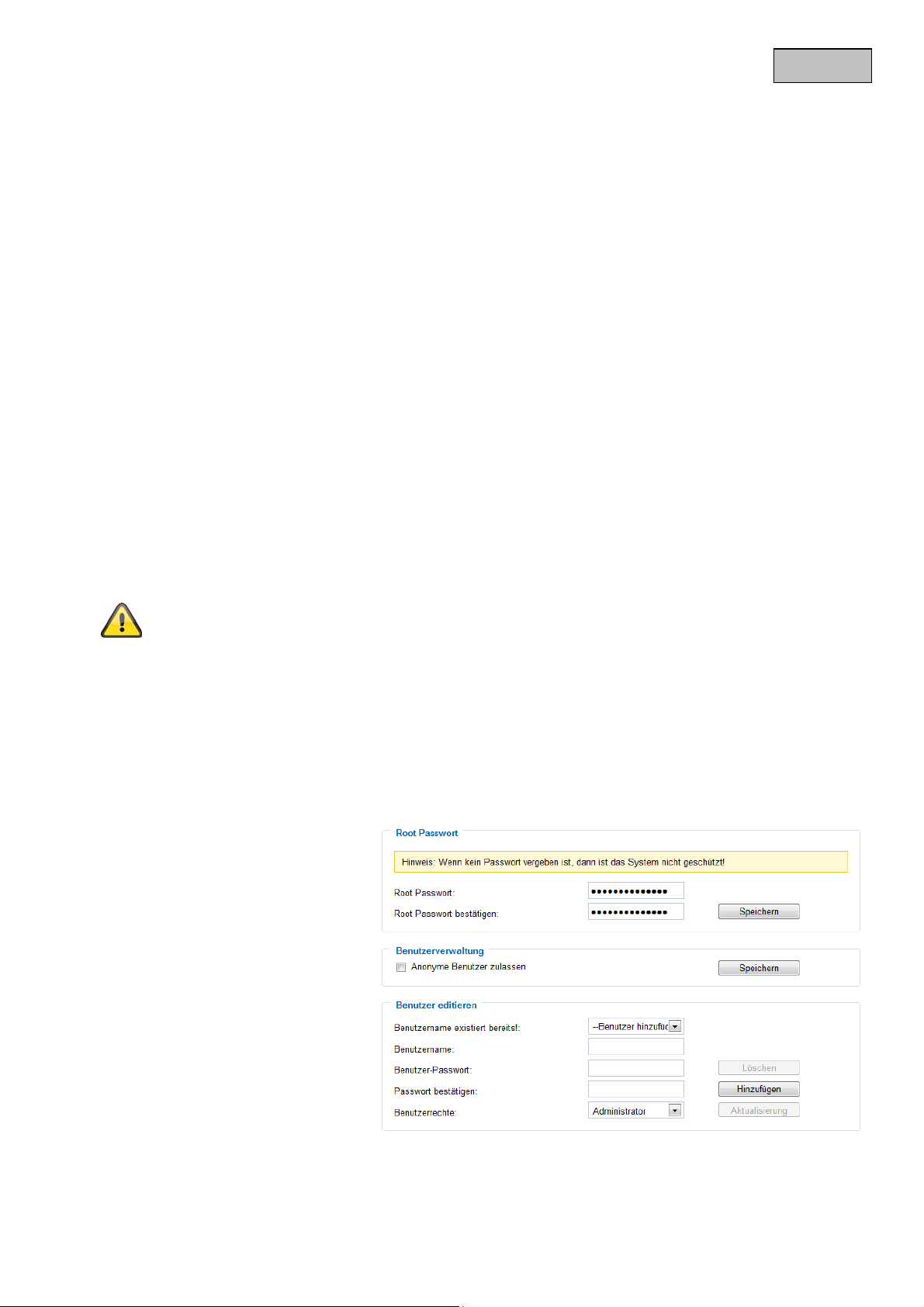

4.5 Passwortabfrage

Ab Werk ist in der Netzwerkkamera kein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der
Administrator umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solch en Administrator­Passworts fragt die Kamera vor jedem Zugang nach dem Benutzernamen und dem Passwort.

Der Benutzername für den Administrator lautet permanent „root” und ist nicht zu verändern. Nach dem
Ändern des Passworts zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem neuen
Passwort. Nach dem Einstellen des Passworts gibt es keine Möglichkeit, das Administrator-Passwort
wiederherzustellen. Die einzige Option liegt in der Wiederherstellung sämtlicher werkseitig voreingestellte n
Parameter.

Für die Eingabe eines Passwortes gehen Sie bitte wie folgt vor:
Öffnen Sie den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B. „http://192.168.0.99“).
Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit der Netzwerkkamera verbunden und sehen bereits einen Videostream.

4.6 Zugriff auf die Kamera mittels RTSP Player

Sie haben die Möglichkeit auf die MPEG-4/H.264 Datenströme der Netzwerkkamera mit einem RTSP­fähigem Mediaplayer zuzugreifen. Folgende kostenlose Mediaplayer unterstützen RTSP:

 VLC Media Player
 Real Player
 Quicktime Media Player

Das Adressformat für die Eingabe der Verbindungsdaten ist wie folgt aufgebaut:

rtsp://<IP-Adresse der Kamera>:<rtsp Port>/<Name des Videodatenstroms>

Beispiel

rtsp://192.168.0.99:554/live.sdp

Nähere Informationen finden Sie im Kapitel „RTSP-Übertragung“.

4.7 Zugriff auf die Kamera mittels Mobilfunktelefon

Stellen Sie sicher, dass Sie mit Ihrem Mobilfunktelefon eine Internetverbindung aufbauen können. Eine
weitere Voraussetzung ist, dass Ihr Gerät über einen RTSP-fähigen Mediaplayer verfügt. Folgende
Mediaplayer für Mobilfunktelefone unterstützen RTSP:

 Real Player
 Core Player

15

Beachten Sie, dass ein Zugriff mittels Mobilfunktelefon auf den Netzwerkserver nur eingeschränkt, aufgrund
einer niedrigen zu erwartenden Netzwerkbandbreite gegeben ist. Wir empfehlen Ihnen daher, folgende
Einstellungen für den Video-Stream, um die Datenmenge zu reduzieren:

Deutsch

Video Kompression MPEG-4
Auflösung 176x144
Schlüsselbildintervall 1 Sekunde
Video Qualität (Konstante Bitrate) 40 Kbit / Sekunde
Audio Kompression (GSM-AMR) 12.2 Kbit / Sekunde

Sollte Ihr Mediaplayer die RTSP-Authentifizierung nicht unterstützen, dann deaktivieren Sie den
Authentifizierungsmodus für RTSP in den Konfigurationseinstellungen der Kamera.

Das Adressformat für die Eingabe der Verbindungsdaten ist wie folgt aufgebaut:

rtsp://<IP-Adresse der Kamera>:<RTSP Port>/<Name des Videodatenstroms>

Beispiel

rtsp://192.168.0.99:554/live.sdp

4.8 Zugriff auf die Kamera mittels eytron VMS Express

Auf der im Lieferumfang enthaltenen CD-ROM finden Sie die kostenlose Aufzeichnungssoftware eytron VMS
Express. Hiermit erhalten Sie die Möglichkeit mehrere ABUS Security Center Netzwerkkamera über eine
Oberfläche einzubinden und Aufzuzeichnen. Weitere Informationen finden Sie im Handbuch der Software auf
der beigelegten CD-ROM.

16

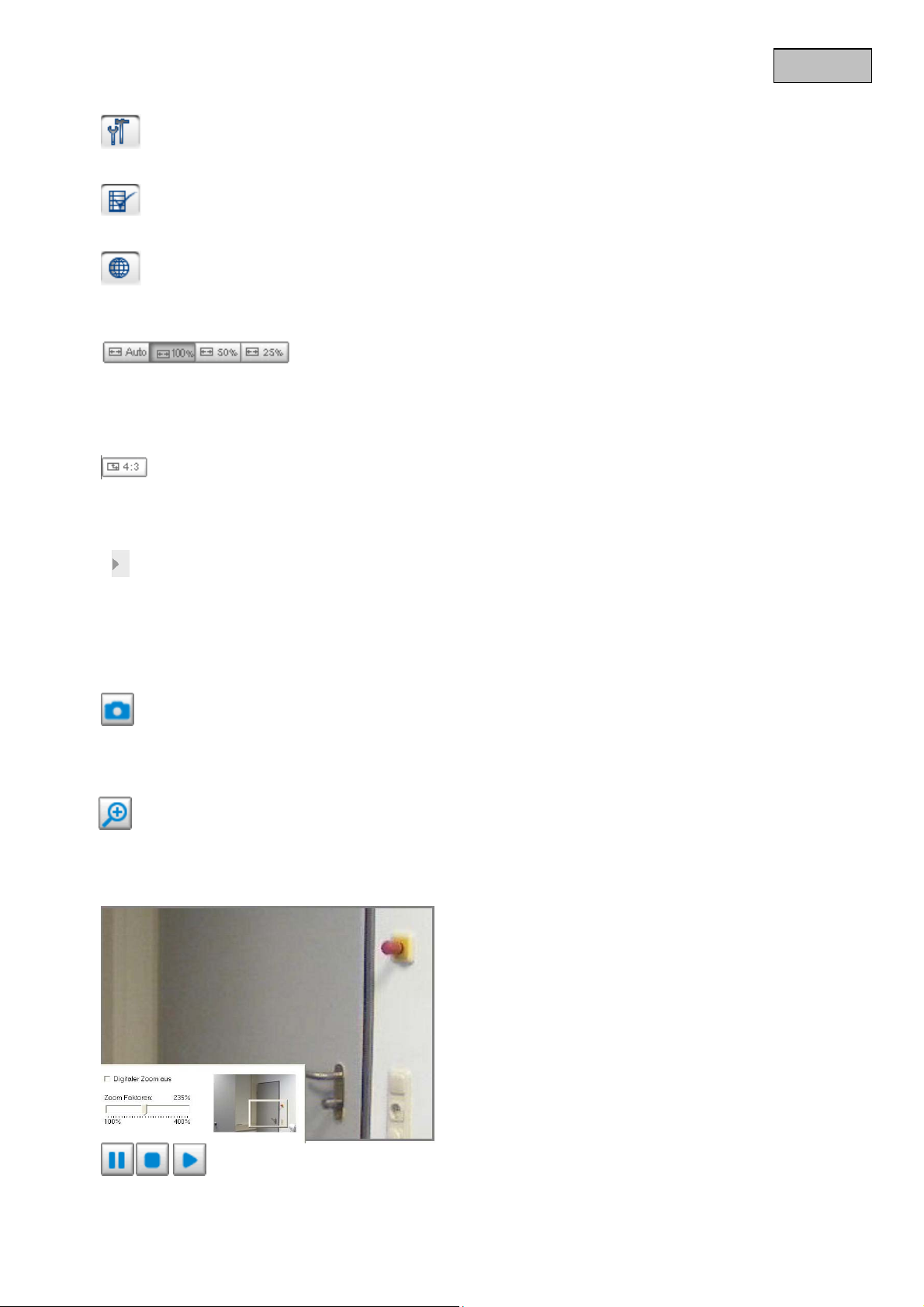

5. Benutzerfunktionen

Öffnen Sie die Startseite der Kamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

Deutsch

Live-Bildanzeige

Audio/Video-Steuerung

Livebild

Live-Bildanzeige

Hier können Sie die Livebilder der Netzwerkkamera betrachten

Netzwerkkamerasteuerung

Video Stream

Wählen Sie zwischen Video Stream 1-4 für die Live-Bildanzeige

Momentaufnahme

Erstellen Sie eine Momentaufnahme (ohne ActiveX-Plugin)

Steuerung

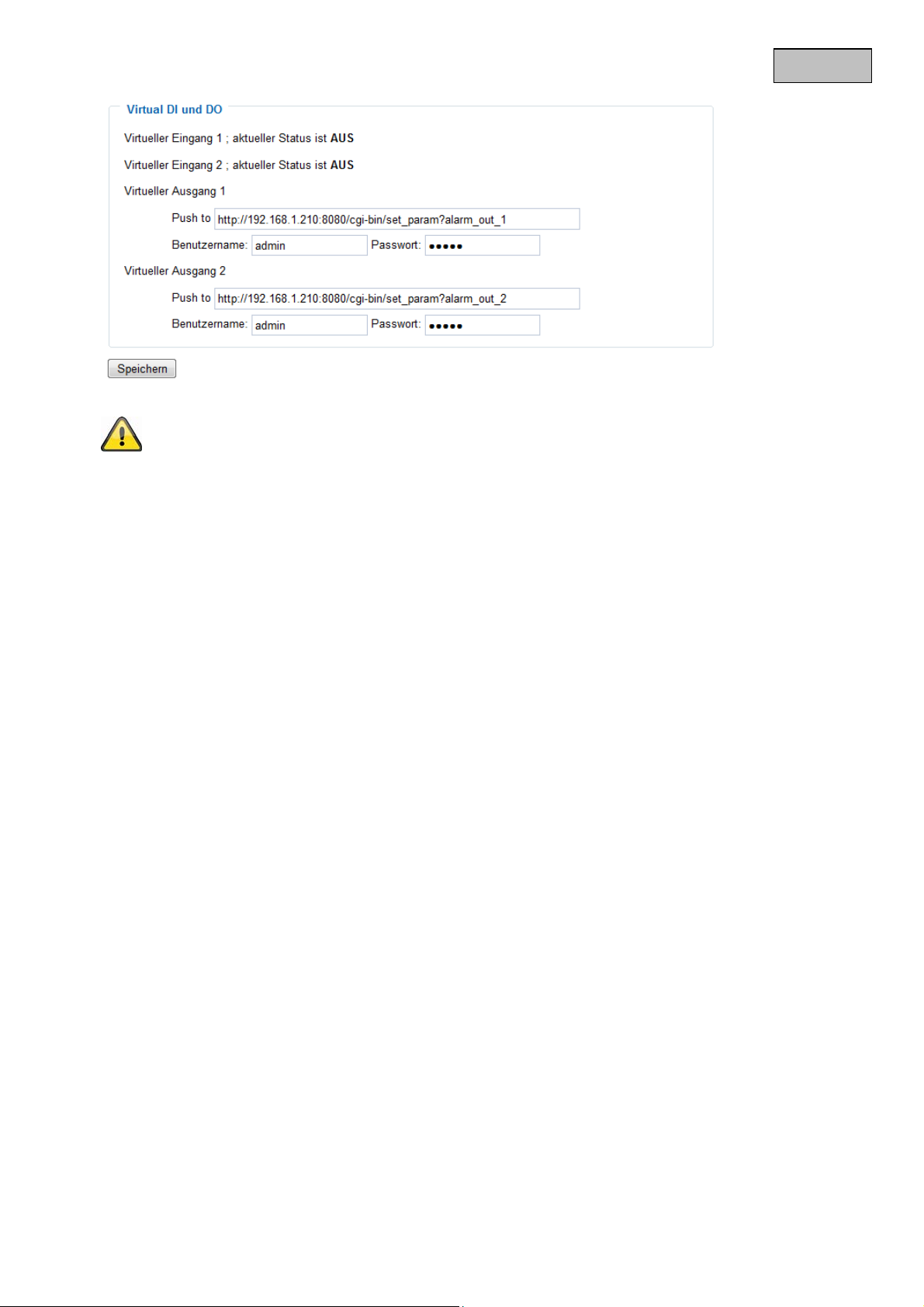

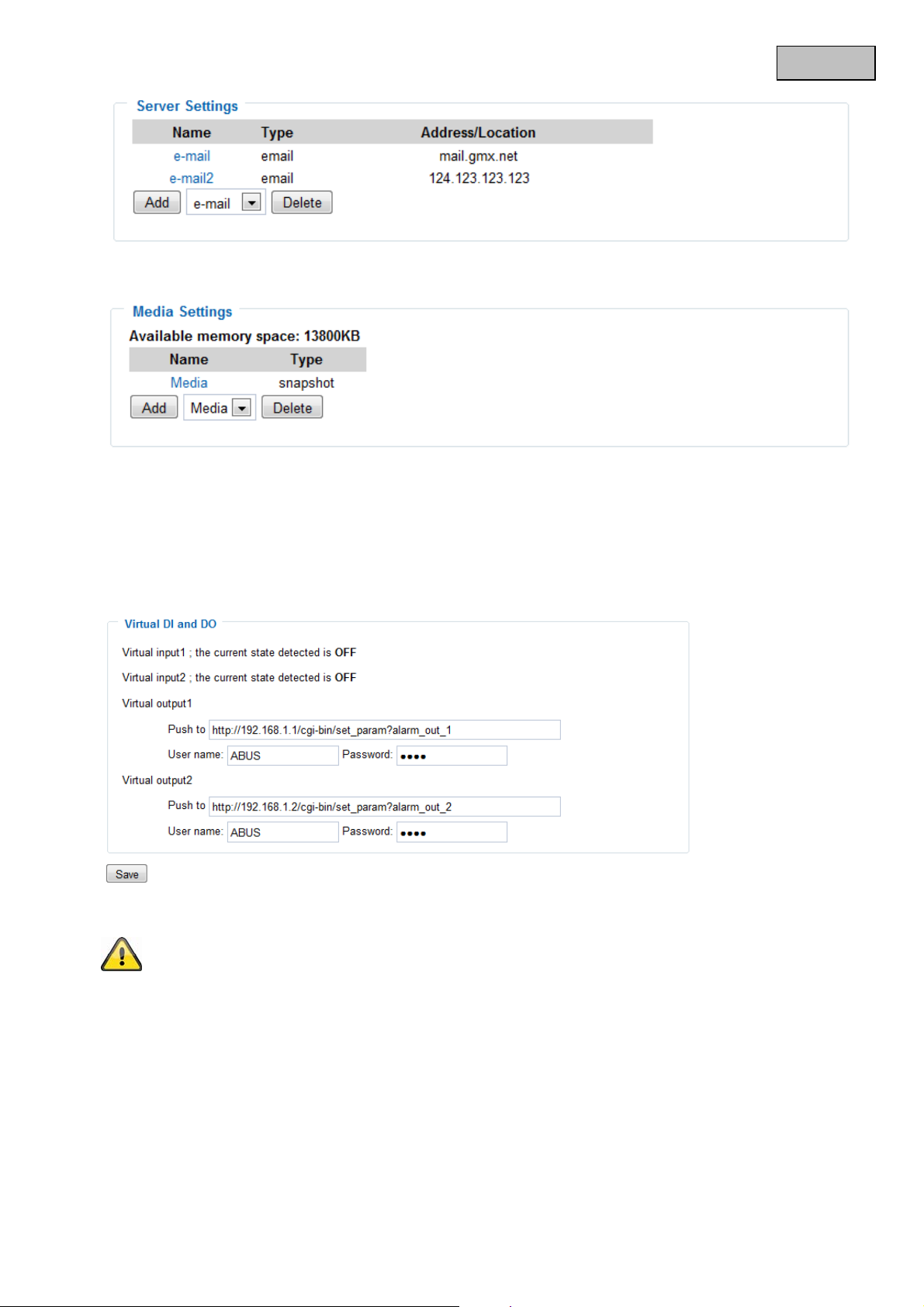

Virtueller Ausgang 1 / 2

Virtuelle Ausgänge der Kamera manuell Ein- oder Ausschalten

Weißlicht LED manuell Ein- oder Ausschalten. Die maximale Einschaltzeit ist 60Sekunden. Danach wird
automatisch auf Aus geschaltet.

Weißlich LED

17

Konfiguration

Netzwerkkamerakonfiguration durchführen (Administratoreinstellungen)

Kundeneinstellungen

Kundeneinstellungen setzen. Details finden Sie auf den nächsten Seiten.

Sprache

Spracheinstellung der Oberfläche anpassen

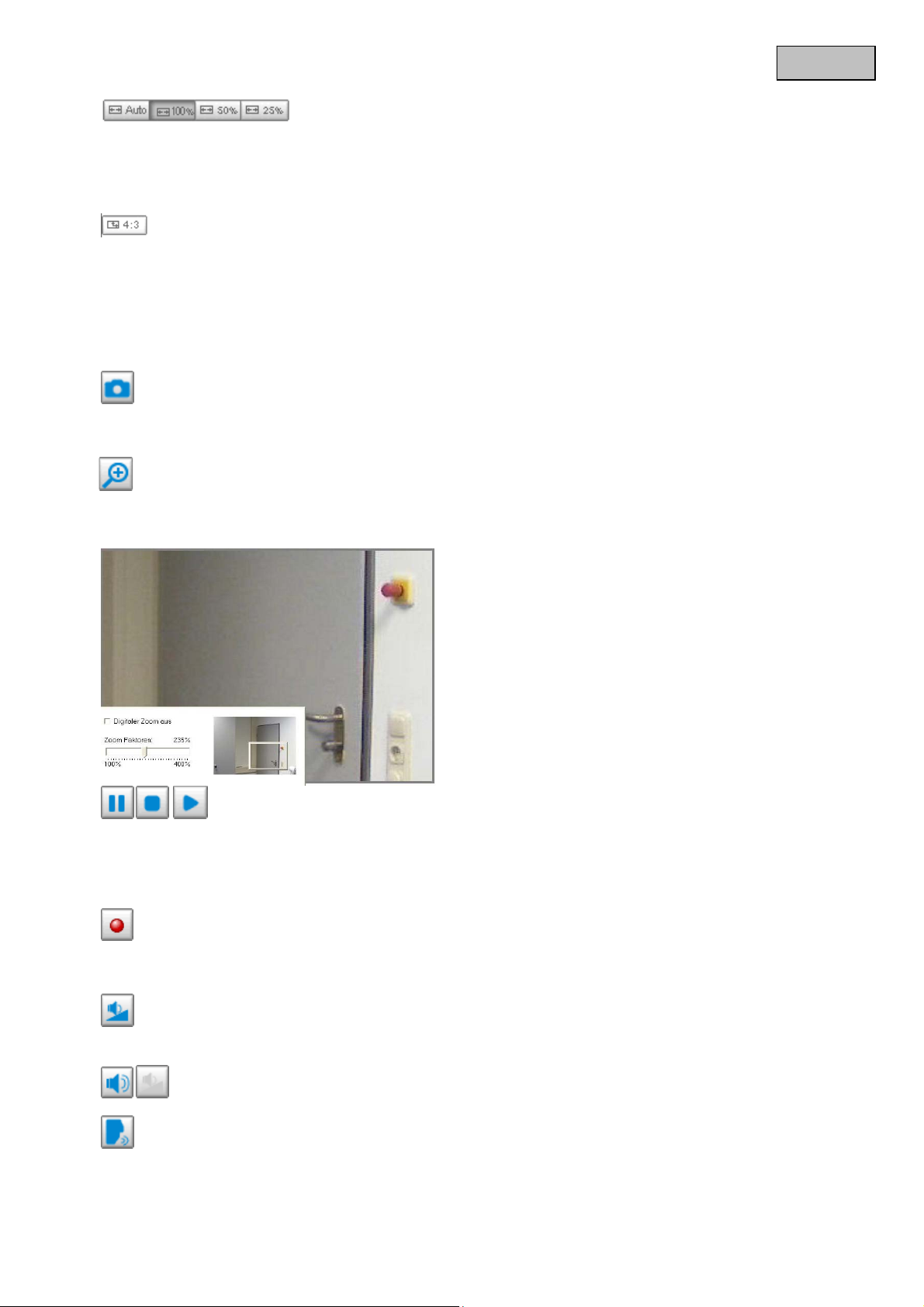

Angepasste Fenstergröße

Hiermit kann das Livebild in 3 verschiedenen Zoom Stufen (100%, 50% und 25%) angepasst werden. Ebenso
ist es möglich das Livebild automatisch an die aktuelle Browsergröße anzupassen. Hierzu muss die Option
„AUTO“ angewählt werden.

Bildschirmverhältnis

Mit dem Button „4:3“ wird das Seitenverhältnis des Livebildes auf 4:3 festgelegt.

Mit dieser Funktion lässt sich die Menüsteuerung ein- und ausklappen.

Menü ein-/ausklappen

Deutsch

5.1 Audio/Video-Steuerung

Momentaufnahme

Der Web-Browser zeigt ein neues Fenster an, in dem die Momentaufnahme gezeigt wird. Zum Speichern der
Bilddatei auf Ihrem PC, führen Sie einen Rechtsklick auf die Bildfläche aus und wählen die Option „Speichern
unter“.

Digitaler Zoom und Momentaufnahme

Klicken Sie auf das Lupen-Symbol unter der Kamera-Ansicht. Danach erscheint das Bedienfeld für den
digitalen Zoom. Deaktivieren Sie das Kontrollfeld „Digitalen-Zoom deaktivieren“ und ändern Sie den
Zoomfaktor mit dem Schieberegler.

Start / Stop der Livebildanzeige

18

Der Live Stream kann wahlweise gestoppt (angehalten) oder beendet werden. In beiden Fällen kann mit dem
Play-Symbol der Live Stream fortgesetzt werden.

Lokale Aufnahme

Es kann eine Aufnahme auf die lokale Festplatte gestartet oder gestoppt werden. Der Aufna hmepfad wird
unter „Kundeneinstellungen“ konfiguriert.

Lautstärke anpassen

Klicken Sie auf das Symbol, um manuell den Pegel für den Audioausgang einzustellen.

Audio An/Aus

Solange die Schaltfläche gedrückt ist werden Audiosignale vom PC an den Audioausgang der Kamera
übertragen.

Klicken Sie auf das Symbol, um manuell den Pegel für den Audioeingang der Kamera anzupassen.

Schalten Sie den Audioeingang der Kamera An/Aus.

Aktivieren Sie die Vollbildansicht. Das Live-Bild der Kamera wird bildschirmfüllend dargestellt.

Sprechen

Mikrophon Lautstärke

Stumm

Vollbild

Deutsch

5.2 Kunden-Einstellungen

Die Benutzereinstellungen werden auf dem lokalen Computer gespeichert. Es stehen folgende Einstellungen
zur Verfügung:

H.264/MPEG-4 Media Optionen ermöglicht dem Benutzer die Audio- oder Videofunktion zu deaktivieren.
H.264/MPEG-4 Protokoll Optionen ermöglicht die Auswahl eines Verbindungsprotokolls zwischen dem

Client und dem Server. Folgende Protokoll-Optionen stehen zur Optimierung de r Anwendung zur Verfügung:
UDP Unicast, UDP Multicast, TCP, HTTP.

Das UDP-Protokoll ermöglicht eine größere Anzahl Echtzeit Audio- und Videostreams. Einige Datenpakete
können dabei jedoch wegen eines starken Datenaufkommens im Netzwerk verloren gehen. Bilder könnten
dadurch nur unklar wiedergegeben werden. Das UDP-Protokoll wird empfo hlen, wenn keine speziellen
Anforderungen gestellt werden.

Im TCP-Protokoll gehen weniger Datenpakete verloren und eine präzisere Videoanzeige wird garantiert. Der
Nachteil dieses Protokolls besteht jedoch darin, dass der Echtzeitstream schlechter ist als der des UDP­Protokolls.

Das HTTP-Protokoll wählen Sie, falls das Netzwerk durch eine Firewall geschützt und nur der HTTP-Port (80)
geöffnet werden soll.

Die Wahl des Protokolls wird in folgender Reihenfolge empfohlen: UDP – TCP – HTTP

19

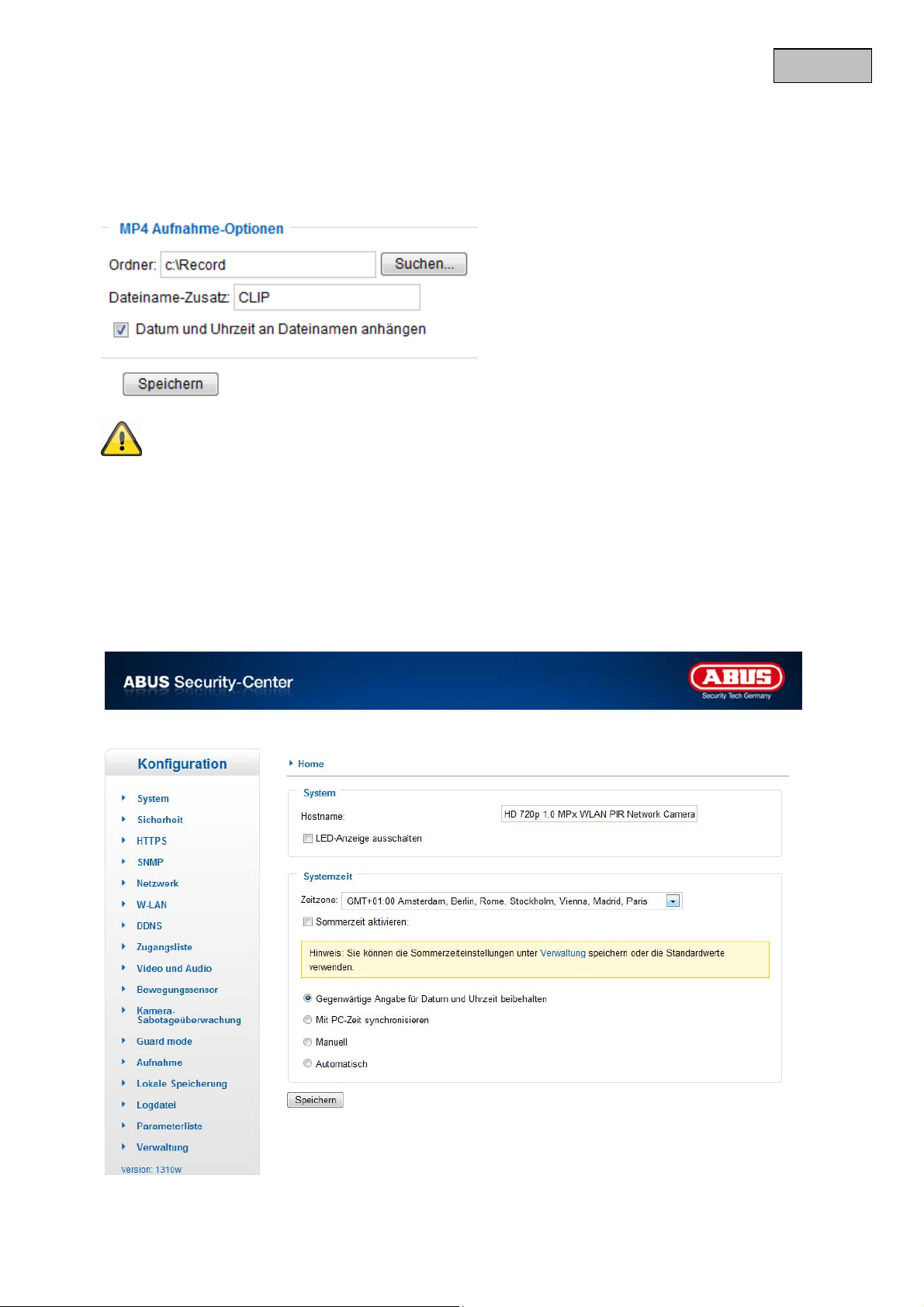

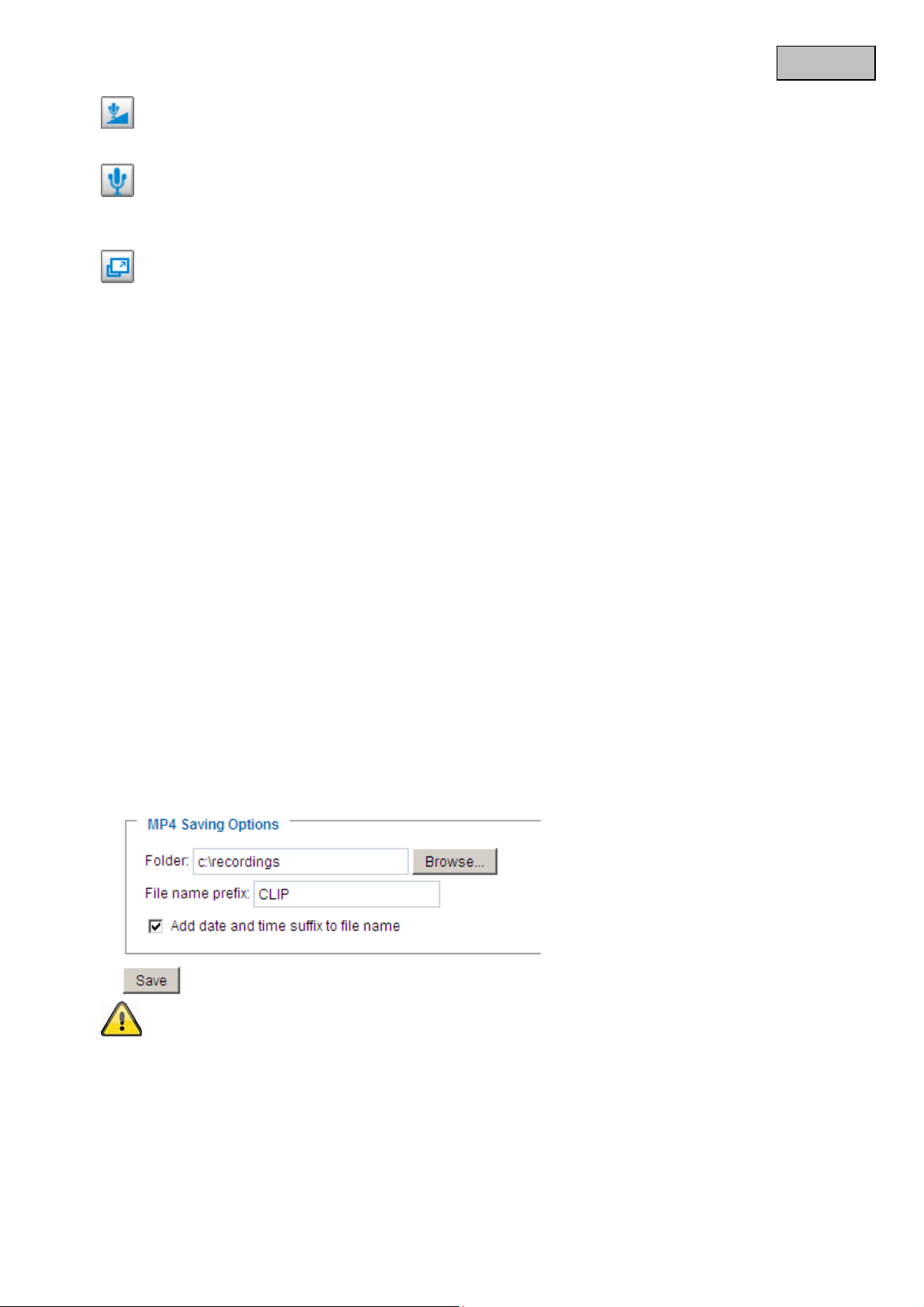

MP4 Aufnahme Optionen: Ermöglicht dem Benutzer den Dateipfad zur Sofortdatenspeicherung
anzupassen. Die Schaltfläche „Datum und Uhrzeit an Dateiname anhängen“ erzeugt Dateien mit folgender
Kennung:

Deutsch

CLIP_20091115-164403.MP4

Dateiname-Zustatz_JahrMonatTag-StundeMinuteSekunde.MP4

Die aufgezeichneten Daten können über einen MP4-fähigen Videoplayer wiederg egeben
werden (z.B. VLC Mediaplayer).

6. Administratoreinstellungen

6.1 System

Allein der Administrator hat Zugang zur Systemkonfiguration. Jede Kategorie auf der linken Spalte wird auf
den folgenden Seiten erläutert. Die fettgedruckten Texte stellen die spezifischen Angaben auf den Options­Seiten dar. Der Administrator kann die URL unter der Abbildung eingeben, um direkt zur Bildseite der
Konfiguration zu gelangen.

20

"Host-Name" Der Text zeigt den Titel auf der Hauptseite an.
“LED-Anzeige ausschalten” Wählen Sie diese Option, um die LED-Anzeige der Kamera auszuschalten.

Hiermit kann verhindert werden, dass andere Personen den Betrieb der Kamera feststellen können.
"Zeitzone" Paßt die Uhrzeit entsprechend der gewählten Zeitzone an.
„Sommerzeit aktivieren“ Aktiviert die Sommerzeiteinstellungen in der Netzwerkkamera. Es sind bereits alle

Sommerzeiteinstellungen für jede Zeitzone in der Netzwerkkamera gespeichert.
"Gegenwärtige Angabe für Datum und Uhrzeit beibehalten" Klicken Sie auf diese Option, um das

gegenwärtige Datum und die gegenwärtige Uhrzeit der Kamera zu behalten. Mittels einer internen Echtzeituhr
werden das Datum und die Uhrzeit der Kamera selbst nach einem Spannungsve rlust beibehalten.

"PC-Zeit übernehmen" Synchronisiert das Datum und die Uhrzeit der Kamera mit dem lokal en Computer.
Das schreibgeschützte Datum und die schreibgeschützte Uhrzeit des PCs we rden nach Aktualisierung
angezeigt.

“Manuell” Stellt das Datum und die Uhrzeit je nach Eingabe durch den Administrator ein. Beachten Sie bei
der Eingabe das Format im entsprechenden Feld.

“Automatisch” Synchronisiert Datum und Uhrzeit mit dem NTP-Server über das Internet bei jedem Starten
der Kamera. Dies wird nicht gelingen, wenn der zugeordnete Zeit-Server nicht erreichbar ist.

“NTP-Server” Ordnet die IP-Adresse oder die Domänenbezeichnung des Zeit-Servers zu. Durch Leerlassen
dieses Textkästchens wird die Kamera mit den Standard-Zeit-Servern verbunden.

Deutsch

Vergessen Sie nicht, auf „Speichern“ zu klicken, damit die Änderungen wirksam werden

6.2 Sicherheit

“Root-Passwort” Dient zum Ändern des Administrator-Passwort s durch da s Eingeben des neuen Passworts.
Die eingegebenen Passwörter werden aus Sicherheitsgründen nu r in Punkten angezeigt. Nach dem Klicken
auf „Speichern“ fordert der Web-Browser den Administrator auf, das neue Passwort für den Zugang zur
Netzwerkkamera einzugeben.

“Benutzer hinzufügen” Geben Sie
den neuen Benutzernamen und das
zugehörige Passwort ein und klicken
Sie danach auf „Hinzufügen“. Der
neue Benutzer wird auf der Liste mit
den Benutzernamen angezeigt.
Insgesamt können zwanzig
Benutzerkonten eingerichtet werden.

“Benutzer editieren” Öffnen Sie die
Liste mit den Benutzernamen, suchen
Sie den Benutzer aus, den Sie
bearbeiten möchten und verändern
Sie die entsprechenden Werte.
Klicken Sie auf „Aktualisieren“ um
die Änderungen zu übernehmen.

21

“Benutzer löschen” Öffnen Sie die Liste mit den Benutzernamen, suchen Sie den Benutzer aus und klicken
Sie auf „Löschen“, um diesen Benutzer von der Liste zu löschen

Benutzerverwaltung

Administrator: Uneingeschränkter Vollzugriff auf die Kamera.
Operator: Kein Zugriff auf die Konfigurationsseite. Kann zusätzlich URL-Kommandos ausführen
Benutzer: Der Zugriff ist auf die Hauptseite (Live-View) beschränkt.

Anonyme Benutzer erlauben: Es findet keine Benutzername- und Passwortabfrage beim Anzeigen der

Hauptseite statt.

Deutsch

6.3 HTTPS

Das HTTPS-Protokoll wird zur Verschlüsselung und zur Authentifizierung der Kommuni kation zwischen
Webserver (Netzwerkkamera) und Browser (Client PC) im World Wide Web verwendet. Alle Daten, die
zwischen Netzwerkkamera und Client-PC übertragen werden sind mittels SSL verschlüsselt. Voraussetzung
für HTTPS ist neben der SSL-Verschlüsselung (kompatibel mit allen gängigen Browsern) ein Zertifikat, das
die Authentizität der Quelle bestätigt.

„Sichere HTTPS Verbindung aktivieren“ Wahlweise kann ein unverschlüsselter (HTTP) + verschlüsselter
(HTTPS) Zugriff oder ausschließlich ein verschlüsselter (HTTPS) Zugriff erlaubet werden.

Bei aktiver sicheren HTTPS Verbindung kann über folgende Zeile auf die Kamera zugegriffen
werden:

https:\\“IP-Adresse“

Wenn Sie über die HTTPS Verbindung streamen wollen, verwenden Sie folgenden Link:

https:\\“IP-Adresse“:“HTTPS-Port“\Live.sdp

22

Zertifikate erstellen und installieren
„Selbstsigniertes Zertifikat automatisch erstellen“ Es wird das in der Netzwerkkamera vordefinierte

Zertifikat genutzt. Hierbei können keine Einstellungen vom Benutzer vorgenommen werden.
„Selbstsigniertes Zertifikat erstellen“ Es wird ein neues Zertifikat erstellt. Es müssen spezi f ische Daten

eingegeben werden.
„Zertifikatanfrage erstellen und Installieren“ Mit dieser Option kann eine Zertifikatanfrage generiert

werden, welche an eine Zertifizierungsstelle eingereicht werden kann. Es kann auch ein durch eine
anerkannte Zertifizierungsstelle (z.B.: VeriSign) ausgestelltes Zertifikat auf der Netzwerkkamera installiert
werden.

Anmerkung: Verwenden Sie ein „selbstsigniertes Zertifikat“, werden Sie ggf. einen Warnhinweis
von Ihrem Browser erhalten. Selbstsignierte Zertifikate werden immer vom Webbrowser als
unsicher eingestuft, da weder ein Stammzertifikat noch ein Authentizitätsnachweis einer
Zertifizierungsstelle vorliegt.

Deutsch

6.4 SNMP

Das Simple Network Management Protocol ist ein Netzwerkprotokoll, um Netzwerkgeräte (z. B. Router,
Server, Switches, Drucker, Computer usw.) von einer zentralen Station aus zu überwachen und steuern zu
können. Das Protokoll regelt hierbei die Kommunikation zwischen den überwachten Geräten und der
Überwachungsstation. Aktivieren Sie diese Funktion, wenn Sie ein SNMP-Management-Server in Ihrem
Netzwerk einsetzen. Sie können auch auf Softwarelösungen zurückgreifen, die auf Ihrem PC-System
installiert werden können.

„Aktiveren von SNMPv1, SNMPv2c“ Abhängig von den Einstell ungen Ihres SNMP-Servers können Sie hier
Namensfelder der Schreib/Lesen Gruppen festlegen

„Aktivieren von SNMPv3“ Unterstütz Ihr SNMP-Server das SNMP-Protokoll in der Version3, können Sie die
Statusabfragen verschlüsselt durchführen. Hierzu muss für die Abfrage der Schreib/Lesegruppen ein
Verschlüsselungsalgorithmus und Passwort in der Netzwerkkamera und SNMP-Server gespeichert werden.

23

Deutsch

6.5 Netzwerk

6.5.1 Netzwerkeinstellungen

Sämtliche Änderungen, die auf dieser Seite vorgenommen werden, führen zu einem Neustart des Systems,
um diese Änderungen wirksam werden zu lassen. Stellen Sie sicher, dass die Felder jeweils richtig ausgefüllt
sind, bevor Sie auf „Speichern“ klicken.

„LAN“ Die Voreinstellung ist LAN. Verwenden Sie diese Einstellung, wenn die Kamera mit einem LAN
verbunden ist. Dazu sind weitere Einstellungen wie IP-Adresse oder Subnetzmaske nötig.

„IP-Adresse automatisch beziehen“ Bei jedem Neustart der Kamera wird dieser eine IP-Adresse über einen
DHCP-Server zugewiesen.

„Feste IP-Adresse verwenden“ Die Netzwerkdaten wie z.B. die IP-Adresse werden hier fest vergeben.
“IP-Adresse” Diese wird zur Netzwerk-Identifizierung benötigt.
“Subnetz-Maske” Diese dient zur Bestimmung, ob das Ziel sich im selben Subnetz befindet. Der

Standardwert lautet “255.255.255.0”.
“Standard-Router” Dies ist der Gateway für die Weiterleitung von Bildern an ein anderes Teilnetz. Eine

ungültige Router-Einstellung wird die Übertragung an diese Ziele in verschiedenen Teilnetzen verhindern.
Besteht eine Cross-Link-Kabel-Verbindung geben Sie bitte hier unbedingt eine IP im gleichen Subnetzbereich
der Kamera ein (z.B. 192.168.0.1).

“Primäre DNS” Server der primären Domänenbezeichnung, mit welchem die Host-Namen in IP-Adressen
umgewandelt werden.

“Sekundäre DNS” Server der sekundären Domänenbezeichnung zur Erstellu ng einer Reservekopie der
primären DNS.

„UPnP verwenden“ Das Universal Plug and Play wird hiermit aktiviert. Wenn Ihr Betriebsystem UPnP
unterstützt, kann die Kamera direkt über die UPnP-Verwaltung angesprochen werden (Windows :
Netzwerkumgebung)

Stellen Sie sicher, dass die Option „UPnP verwenden“ immer aktiviert ist. UPnP wird auch für
das Auffinden der Kamera von eytron VMS benutzt.

24

„UPnP Portweiterleitung AN“ Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hier mit
aktiviert. Unterstütz ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für Video­Streams Router-seitig für die Kamera aktiviert.

„PPPoE“ Verwenden Sie diese Einstellung wenn die Kamera direkt mit einem DSL-Modem verbunden ist.
Benutzername und Passwort erhalten Sie von Ihrem ISP (Internet Service Provider).

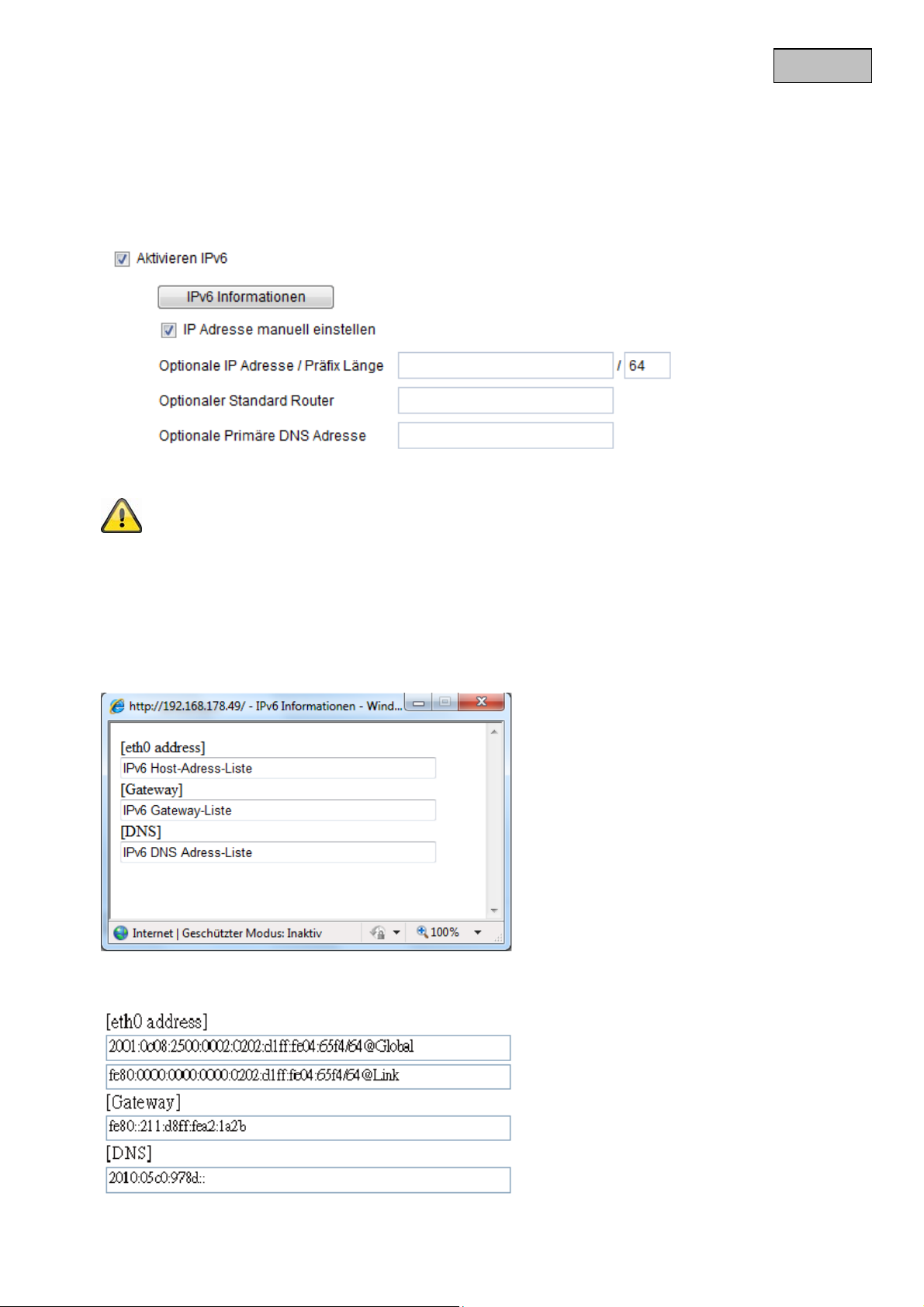

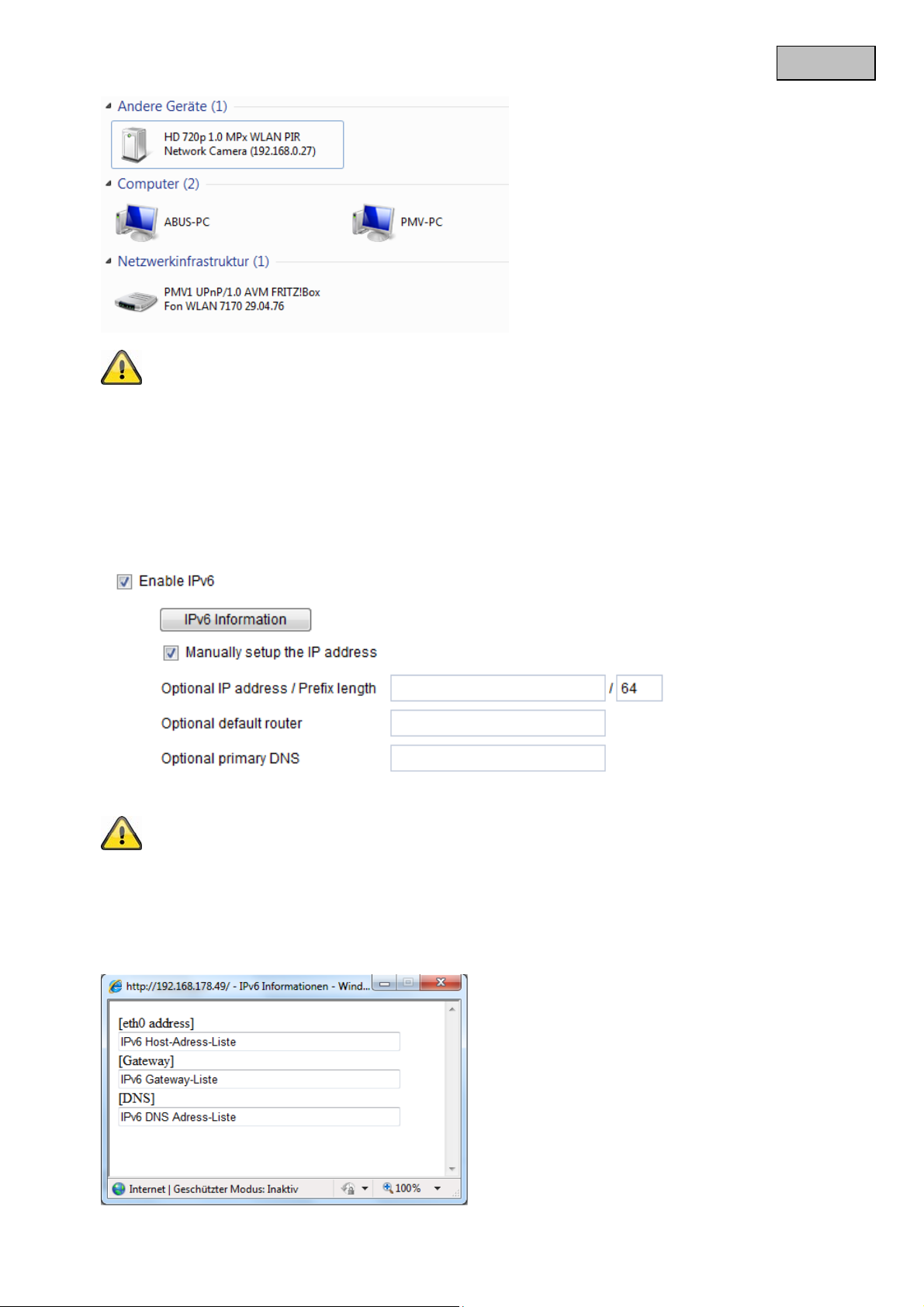

„IPv6“ Verwenden Sie diese Funktion um mit IP-Adressen der Generation v6 zu arbeiten.

Deutsch

Bitte beachten Sie, dass Ihr Netzwerk und die Hardware IPv6 unterstüzen muss.

Wenn IPv6 aktiviert ist, wartet die Kamera standardmäßig, bis er vom Router eine IPv6 Adresse mittels DHCP
zugewiesen bekommt.
Falls kein DHCP Server vorhanden ist, stellen Sie die IP Adresse manuell ein.
Hierzu „IP Adresse manuell einstellen“ aktivieren und IP Adresse,Standard Router und DNS Adresse
eintragen.

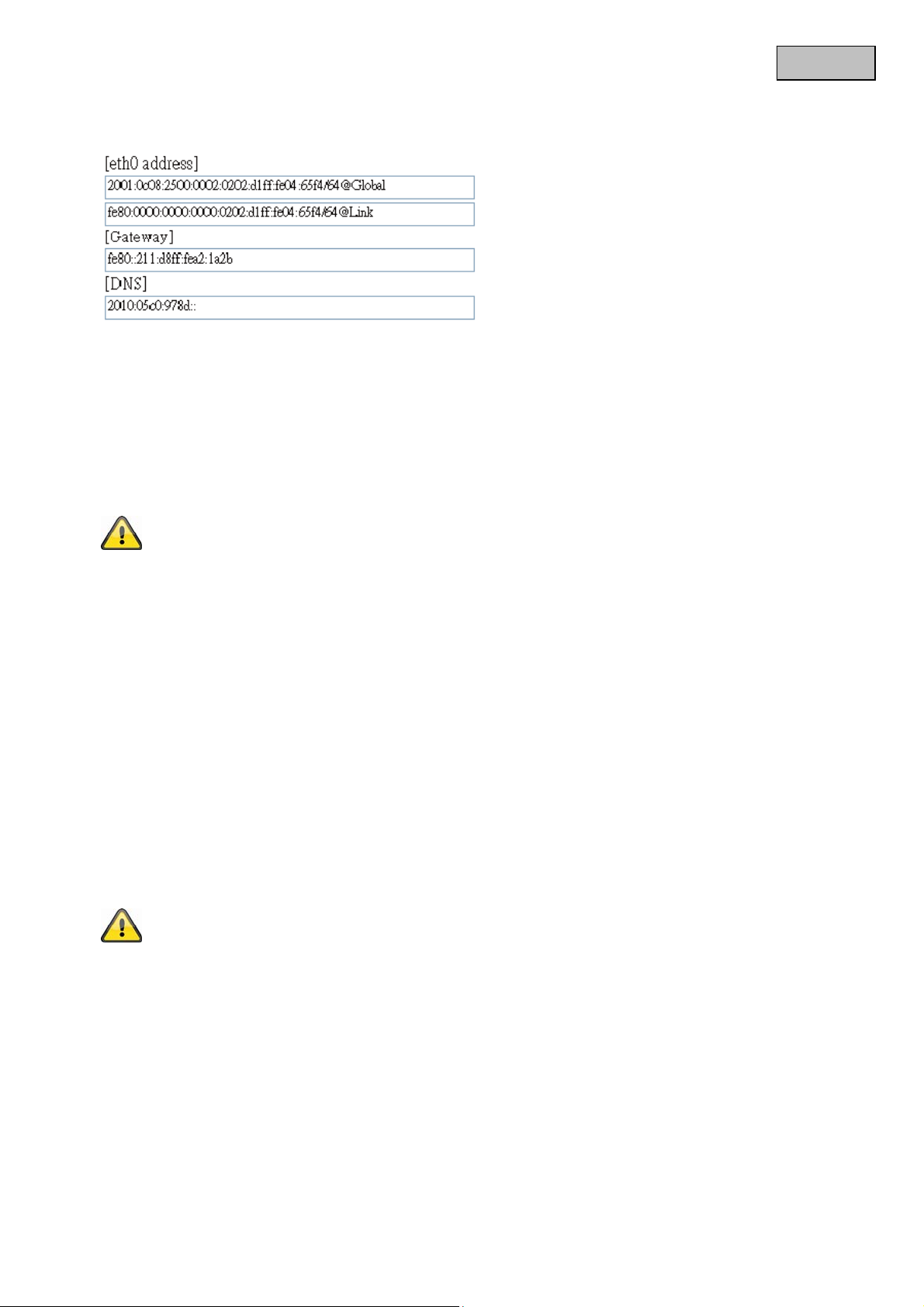

“IPv6 Information“ Es werden alle IPv6 Informationen in einem separaten Fenster angezeigt.

Wenn die IPv6 Einstellungen korrekt sind, können Sie alle Einstellungen im unteren Fenster ablesen.

25

Deutsch

6.5.2 IEEE 802.1x

Aktivieren Sie diese Funktion, wenn Ihre Netzwerkumgebung den Standard IEEE 802.1x, eine Port basierte
Zugriffskontrolle im Netzwerk, verwendet.
IEEE 802.1x verbessert die Sicherheit von lokalen Netzwerken.
Eine Verbindung wird nur genehmigt, wenn alle Zertifikate zwischen Server und „Kunde“ verifiziert wurden.
Dies geschieht durch einen Authentifizierer in Form von einem Switch/Access Point welcher Anfragen an den
RADIUS Authentifizierungsserver schickt.
Ansonsten wird keine Verbindung hergestellt und der Zugriff auf den Port verweigert.

Bitte beachten Sie, dass Ihre Netzwerkkomponenten so wie der RADIUS Server den Standard
IEEE 802.1x unterstützen muss.

6.5.3 HTTP

“HTTP-Port” Dies kann ein anderer Port als der vorgegebene Port 80 sein (80, oder 1025 - 65535). Nach
dem Ändern des Ports muss der Benutzer über die Änderung informiert werden, um eine erfolgreiche
Verbindung zu gewährleisten. Wenn der Administrator beispielsweise den HTTP-Port der Ka mera, deren IP­Adresse 192.168.0.99 lautet, von 80 auf 8080 abändert, muss der Benutzer anstelle der “http://192.168.0.99”
die “http://192.168.0.99:8080” in den Web-Browser eingeben.

„Sekundärer HTTP-Port“ Zusätzlicher HTTP-Port für den Kamerazugriff.
Für den direkten Zugriff auf einzelne Video-Streams über Web sind nachfolgende Zugangsnamen einstellbar.

Der Zugriff erfolgt über komprimierte JPEG Bilder und ermöglicht Webbrowser (Firefox, Netscape), die kein
ActiveX-Plugin verarbeiten können, den direkten Zugriff auf den Video-Stream:

„Zugangsname für Stream 1“ Zugangsname für den MJPEG Stream 1
„Zugangsname für Stream 2“ Zugangsname für den MJPEG Stream 2
„Zugangsname für Stream 3“ Zugangsname für den MJPEG Stream 3
„Zugangsname für Stream 4“ Zugangsname für den MJPEG Stream 4

Anmerkung: Der Internet-Explorer unterstützt keine Darstellung von MJPEG Bildern ohne
Active X

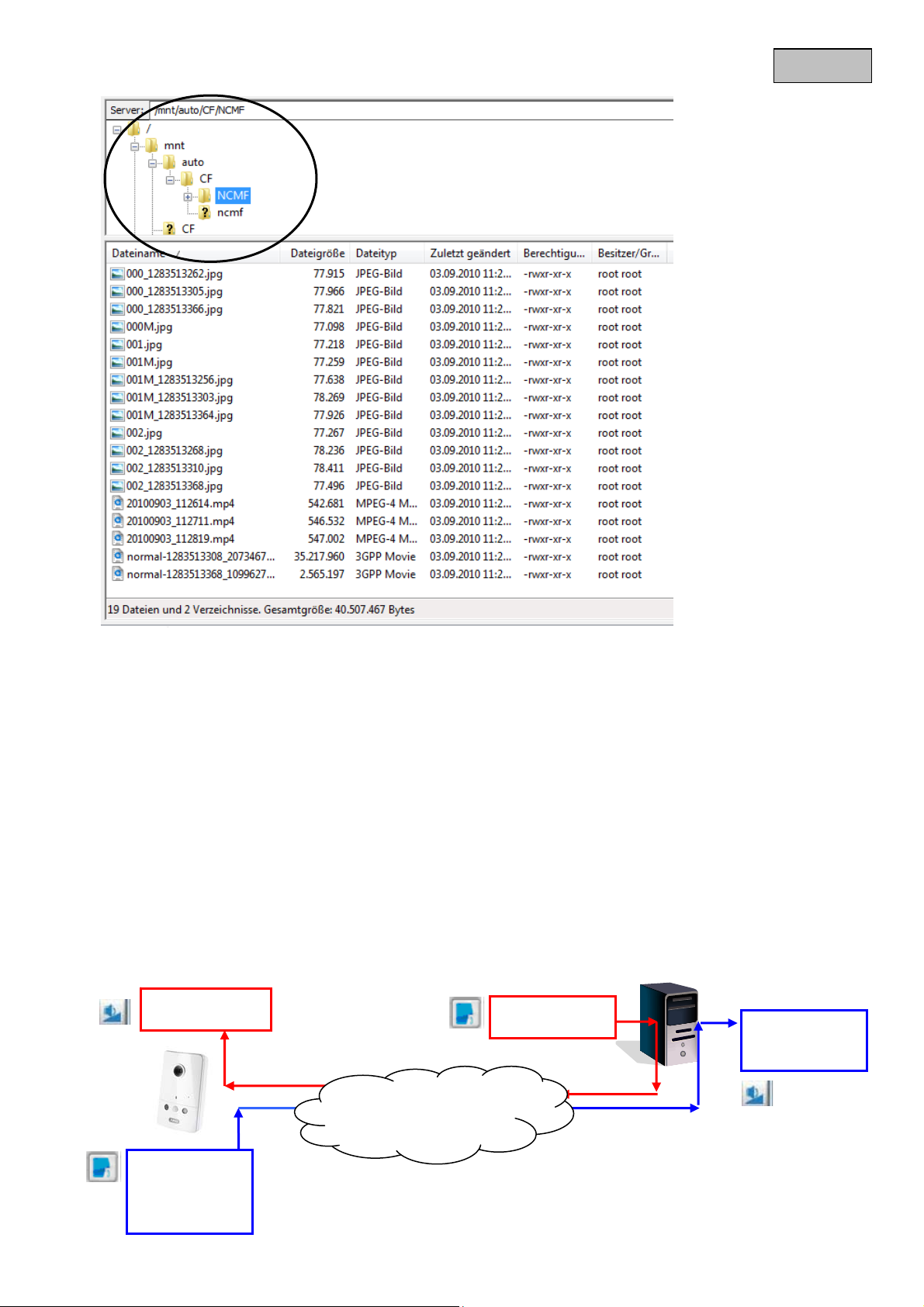

6.5.4 FTP

„FTP-Port“ Dies ist der interne FTP-Server-Port. Dies kann ein anderer Port als der vorgegebene Port 21 sein
(21, oder 1025 - 65535). Über FTP können die auf der Netzwerkkamera gespeicherten Videodaten direkt
abgerufen werden. Verwenden Sie hierfür ein eigenständiges FTP-Programm.

Das Adressformat für die Eingabe der Verbindungsdaten ist wie folgt aufgebaut:

Server: IP-Adresse der Kamera
Benutzername: Administratorbenutzer
Passwort: Passwort des Administrators
Port: FTP-Port der Kamera

Beispiel (mit FTP-Programm)

Server: 192.168.0.99
Benutzername: root
Passwort: admin
Port: 1026

26

Deutsch

6.5.5 HTTPS

„HTTPS-Port“ Dies ist die Porteinstellung für den internen HTTPS-Port. Dies kann ein anderer Port als der
vorgegebene Port 443 sein (443 oder 1025 - 65535). Weitere Einstellmöglichkeiten für HTTPS finden Sie
unter 5.5.3

6.5.6 Zwei Wege Audio

„Zwei Wege Audio“ Dies ist der Port für die Zwei Wege Audio Funktion. Dies kann ein anderer Port als der

vorgegebene Port 5060 sein (5060 oder 1025 - 65535).

Um die Zwei-Wege-Audio Funktion nutzen zu können, müssen Sie unter „Video und Audio“ für den
gewählten Video-Stream MPEG-4/H.264 aktivieren. MJPEG unterstützt ausschließlich die Übertragung von
Videodaten und ist deshalb für diese Funktion nicht geeignet.

Ext. Lautspr.

Mikrofon

PC-Lautspr.

Netzwerk / Internet

Int.
Mikrofon

27

Deutsch

Live-Stream Funktionen:

Starten Sie die Übertragung der Audiodaten.
Regelt die Empfindlichkeit des Audioeingangs der Kamera.
Schalten Sie das Mikrofon/Audioeingang aus.
Klicken Sie die Schaltfläche erneut, um die Audioübertragung zu stoppen.

6.5.7 RTSP Übertragung

„RTSP-Authentifizierung“ Die Authentifizierung kann disable (Standard) oder B asic (einfach) bzw.
erweiterter Modus (digest) sein.

Ist die RTSP-Authentifizierung aktiviert, so muss beim RTSP Verbindungsaufbau ein
Benutzername und ein Passwort eines gültigen Benutzers eingegeben werden (z.B.
Administrator).
HINWEIS: Die RTSP Authentifizierung muss vom Videoplayer unterstützt werden (z.B.
Realplayer 10.5).

„Zugangsname für Stream 1“ Dies ist der Zugangsname 1, um eine Verbindung von einem Client
herzustellen. Der Codec-Typ muss MPEG-4 oder H.264 sein! Verwenden Sie
rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 1>, um eine Verbindung herzustellen.

„Zugangsname für Stream 2“ Dies ist der Zugangsname 2, um eine Verbindung von einem Client
herzustellen. Der Codec-Typ muss MPEG-4 oder H.264 sein! Verwenden Sie
rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 2>, um eine Verbindung herzustellen.

„Zugangsname für Stream 3“ Dies ist der Zugangsname 3, um eine Verbindung von einem Client
herzustellen. Der Codec-Typ muss MPEG4 oder H.264 sein! Verwenden Sie
rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 3>, um eine Verbindung herzustellen.

„Zugangsname für Stream 4“ Dies ist der Zugangsname 4, um eine Verbindung von einem Client
herzustellen. Der Codec-Typ muss MPEG4 oder H.264 sein! Verwenden Sie
rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 4>, um eine Verbindung herzustellen.

RTSP Zugriff mit VLC:
rtsp://192.168.0.99:10052/live.sdp

„RTSP-Port“ Dieser Port kann vom voreingestellten Port 554 abweichen (554; oder 1025 bis 65535 ).
Beachten Sie bei Abänderung das Eingabeformat analog zum HTTP-Port.

„RTP-Port für Video“ Dieser Port kann vom voreingestellten Port 5558 abweichen. Die Portnummer muss
geradzahlig sein.

„RTCP-Port für Video“ Dieser Port muss der „RTP-Port für Video“ plus 1 sein.
„RTP-Port für Audio“ Dieser Port kann vom voreingestellten Port 5556 abweichen. Die Portnummer m uss

geradzahlig sein.
„RTCP-Port für Audio“ Dieser Port muss der „RTP-Port für Audio“ plus 1 sein.

28

Deutsch

6.5.8 Multicast Übertragung

Multicast bezeichnet eine Nachrichtenübertragung von einem Punkt zu einer Grup pe (auch
Mehrpunktverbindung genannt). Der Vorteil von Multicast besteht darin, dass gleich zeitig Nachrichten an
mehrere Teilnehmer oder an eine geschlossene Teilnehmergruppe übertragen werden können, ohne dass
sich beim Sender die Bandbreite mit der Zahl der Empfänger multipliziert. Der Sender braucht beim
Multicasting nur die gleiche Bandbreite wie ein einzelner Empfänger. Es findet eine Vervielfältigung der
Pakete an jedem Netzwerkverteiler (Switch, Router) statt.

Multicast ermöglicht in IP-Netzwerken effizient Daten an viele Empfänger zur gleichen Zeit zu senden. Das
passiert mit einer speziellen Multicast-Adresse. In IPv4 ist hierfür der Adress-Bereich 224.0.0.0 bis

239.255.255.255 reserviert.
Folgende Multicasteinstellungen können für Stream 1 - 4 in der Netzwerkkamera konfiguriert werden.
„Immer Multicast“ Aktivieren, um Multicast zu verwenden.
“Multicast Gruppenadresse” Spezifiziert eine Gruppe von IP-Hosts die dieser Gruppe ange hören
“Multicast Video Port” Dieser Port kann vom voreingestellten Port 5560 abweichen. Die Portnummer muss

geradzahlig sein.
“Multicast RTCP Video Port” Dieser Port muss der „Multicast Video Port“ plus 1 sein.
“Multicast Audio Port” Dieser Port kann vom voreingestellten Port 5562 abweichen. Die Portnummer muss

geradzahlig sein.
“Multicast RTCP Audio Port” Dieser Port muss der „Multicast Audio Port“ plus 1 sein.

“Multicast TTL” Time to Live

Falls Sie eine Portweiterleitung in einem Router einrichten, so sind immer alle Ports
weiterzuleiten (RTSP + HTTP). Dies ist für eine erfolgreiche Kommunikation nötig.

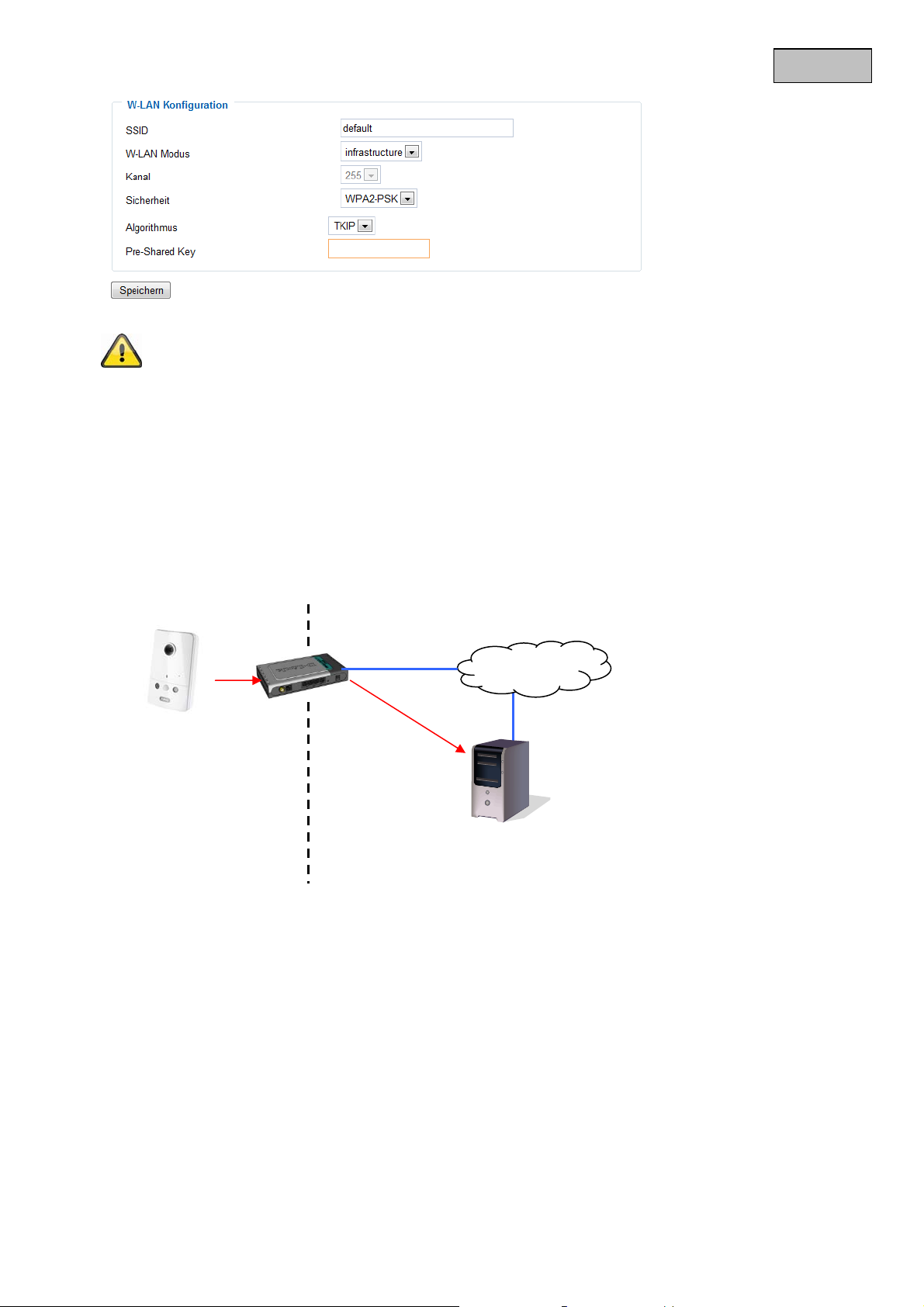

7. WLAN

Hier können Sie die WLAN Konfiguration der Netzwerkkamera vornehmen. Geben Sie die WLAN

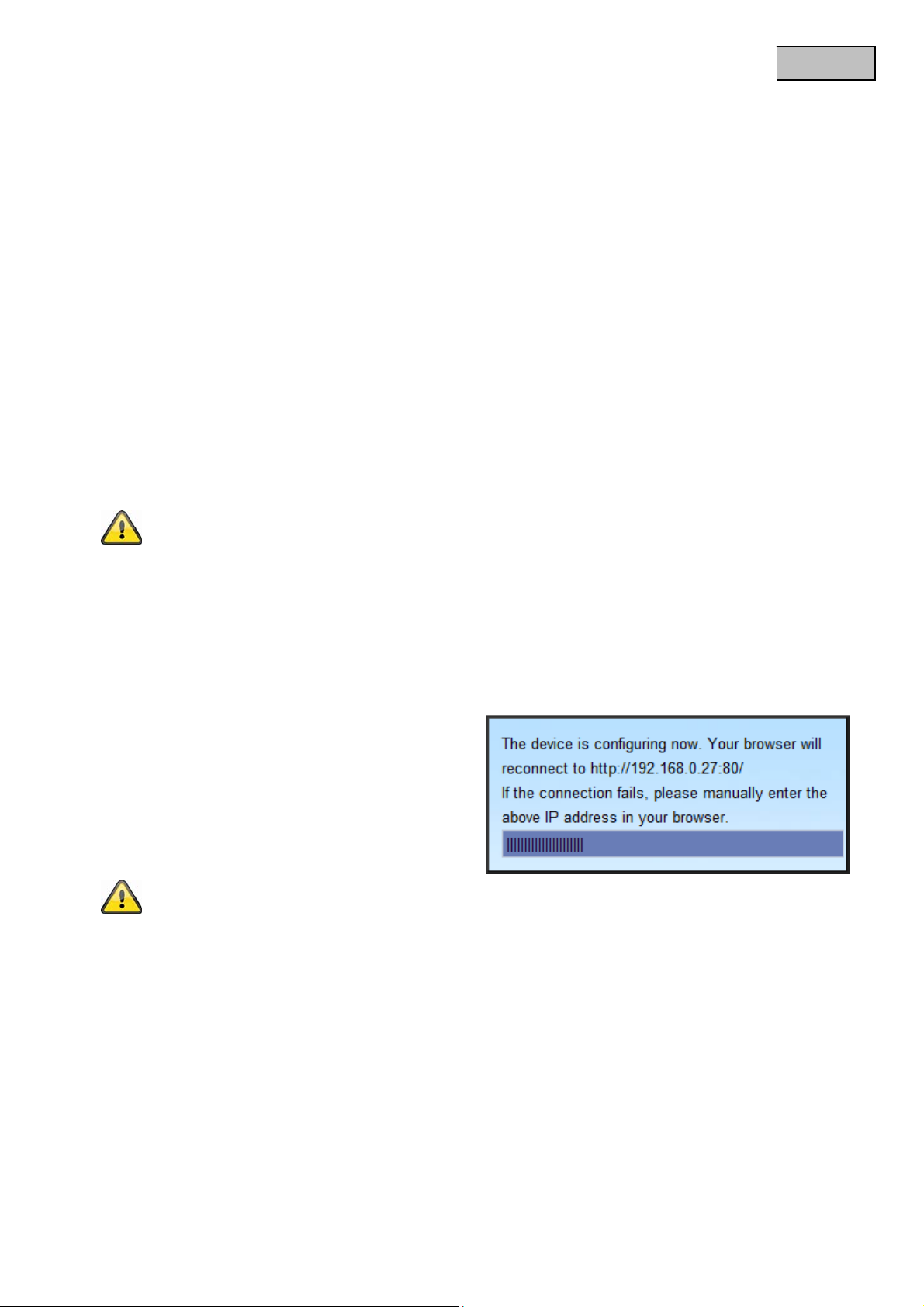

Zugangsdaten ein und drücken Sie auf „Speichern“. Es wird ein Fortschrittsbalken zur Sp eicherung der
Konfiguration angezeigt. Während diesem Vorgang
wechselt die Status LED von grün zu rot und
anschließend auf grün zurück. Warten Sie bist dieser
Vorgang abgeschlossen ist und die Kamerawebseite
nachgeladen wird.

Nach Abschluss der WLAN-Konfiguration muss die
Kamera ohne angeschlossenes Netzwerkkabel
neugestartet werden, um vom drahtgebunden- in den
drahtlosen Modus zu wechseln.

Die Netzwerkkamera unterstützt den WLAN Standart 802.11b/g/n. Die Kamera erkennt

„SSID“ (Service Set Identifier) Dies ist der Name, der das drahtlose Netzwerk identifiziert. Der Access
Point und die WLAN-Netzwerkkamera müssen den gleichen SSID-Namen verwenden. Die
Werkeinstellung lautet „default“. ACHTUNG: Die max. Länge beträgt 32 Zeichen ausgenommen: „ , “,
<, > und Leerzeichen.

automatisch welcher WLAN-Standart verwendet wird. Um die hohen Datentransferraten von
WLAN-N nutzen zu können, muss Ihr Router ebenfalls WLAN-N unterstützen.

29

„WLAN-Modus“ Wählen Sie eine der folgenden Möglichkeiten aus.
„Infrastruktur“ Die Netzwerkkamera wird über eine Access Point mit dem Netzwerk

verbunden.
„Ad-Hoc“ In diesem Betriebsmodus ist es möglich, dass die Netzwerkkamera direkt mit einem

anderen Netzwerkadapter (Netzwerkkarte) kommuniziert. Es wird eine sog. Peer-to-Peer­Umgebung aufgebaut.

„Kanal“ Im Infrastrukturmodus wird der verwendete Kanal automatisch durch die Kamera ausgewählt.
Im Ad-Hoc-Modus muss der Kanal, entsprechend des anderen Netzwerkadapte rs, man uell eingestellt
werden.

„Sicherheit“ Wahl der Verschlüsselungsmethode
„Keine“ Es ist keine Verschlüsselung gewählt.

„WEP“ (Wired Equivalent Privacy) Zur Verschlüsselung wird ein 64- bzw. 128-Bit-Schlüssel
verwendet (HEX oder ASCII). Zur Kommunikation mit anderen Geräten müssen diese
Schlüssel beider Geräte übereinstimmen.
„Auth.-Modus“ Authentifizierungs-Modus: Wählen Sie eine der folgenden Methoden aus.
„Shared“ Der Modus erlaubt die Kommunikation nur mit Geräten mit gleichem WEPSchlüssel.
„Offen“ Der Schlüssel wird durch das gesamte Netzwerk kommuniziert.
„Schlüssellänge“ Wählen Sie hier die Schlüssellänge 64 oder 128 Bit.
„Schlüsselformat“ Schlüsselformat
„HEX“ Hexadezimalformat
„ASCII“ ASCII-Format
„Netzwerk-Schlüssel“ Bei verschiedenen Schlüsselformaten werden verschiedene Schlüssellängen
erwartet.
64 Bit: 10 Hex-Stellen oder 5 Zeichen
128 Bit: 26 Hex-Stellen oder 13 Zeichen
ACHTUNG: Wenn Sie für den Schlüssel die Zeichen 22 (“), 3C (<) oder 3E (>) verwenden
möchten, so können Sie nicht das ASCII-Format verwenden.

Deutsch

„WPA-PSK / WPA2-PSK“ (Wi-fi Protected Access – Pre-Shared-K eys) Bei dieser Methode
werden dynamische Schlüssel verwendet. Als Verschlüsselungsprotokolle können TKIP
(Temporal Key Integrity Protokoll) oder AES (Advanced Encrytion Standard) gewählt werden.
Als Schlüssel muss ein sog. Pre-Shared-Key vergeben werden.

„Pre-Shared-Key“ Sie Eingabe dieses Schlüssels erfolgt im ASCII-Format mit einer Länge von 8 ~ 63
Zeichen.

30

Deutsch

Falsche Einstellungen können dazu führen, dass der Zugang zur Kamera verwei gert wird.
Falls das System nicht mehr ansprechbar ist, schließen Sie ein Netzwerkkabel an (Ne ustart
erforderlich) oder führen Sie einen Werksreset durch und nehmen die WLA N-Einstellungen
erneut vor.

8. DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit Domain­Name-Einträge aktualisieren kann. Die Kamera verfügt über einen integrierten DynDNS-Client, der
selbstständig die Aktualisierung der IP-Adresse beim einem DynDNS-Anbieter durchführen kann. Sollte sich
die Kamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden.

Die Abbildung veranschaulicht den Zugriff / Aktualisierung der IP-Adresse beim DynDNS-Dienst.

 192.168.0.3

LAN WAN

“DDNS aktivieren” Mit dieser Option wird die DDNS-Funktion aktiviert.
“Dienstanbieter” Die Anbieterliste enthält Hosts, welche die DDNS-Dienstleistungen anbieten. Stellen Sie

eine Verbindung mit der Webseite des Dienstleistungsanbieters her, um sicherzustellen, da ss die
Dienstleistung verfügbar ist.

“Host-Name” Zur Anwendung der DDNS-Dienstleistung muss dieses Feld ausgefüllt werden. Geben Sie die
Host-Namen ein, der beim DDNS-Server registriert ist.

“Benutzername/Email” Der Benutzername und die Email müssen im Feld eingegeben werden, um eine
Verbindung mit dem DDNS-Server herzustellen oder um die Benutzer über die neue IP-Adresse zu
informieren. Hinweis: Wird in dieses Feld der “Benutzername” eingegeben muss in das folgende Feld das
“Passwort” eingegeben werden.

“Passwort“ Zur Inanspruchnahme der DDNS-Dienstleistung geben Sie hier Ihr Passwort ein.

 195.184.21.78

 DynDNS

Zugangsdaten

Internet

 195.184.21.78  name.dyndns.org

DynDNS.org

Name Server

31

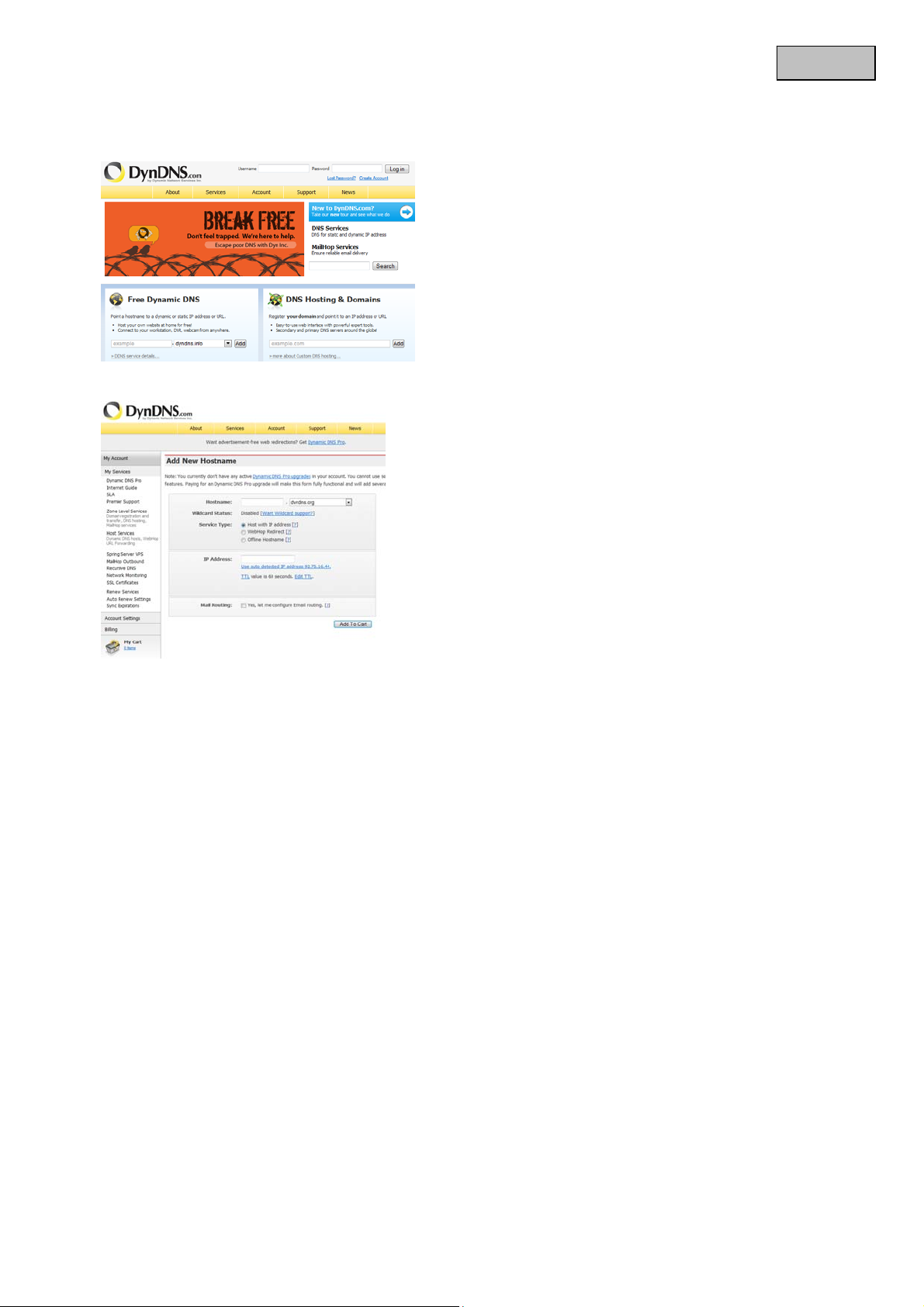

8.1 DDNS Konto einrichten

Neues Konto bei DynDNS.org einrichten

Deutsch

Account Informationen hinterlegen

Notieren Sie Ihre Benutzerdaten und übertragen Sie diese in die Konfiguration der Kamera

8.2 DDNS Zugriff über Router

Sollte sich Ihr Netzwerkkamera hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu
konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus-sc.com
Beschreibung zur DynDNS-Router-Konfiguration zu gängigen Router-Modellen.

eine

32

p

y

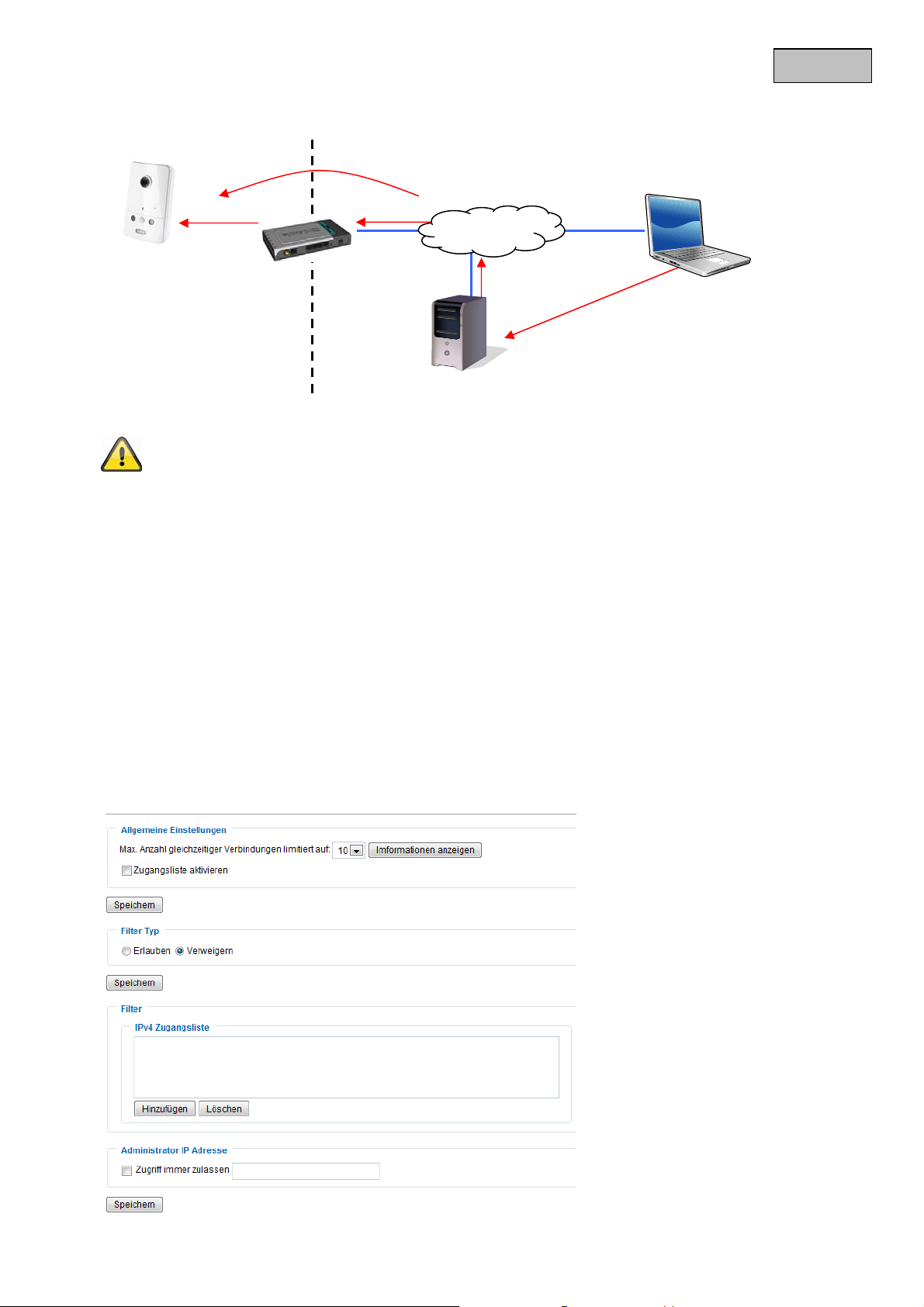

Folgende Abbildung veranschaulicht den Zugriff auf eine Netzwerkkamera hinter einem Router über
DynDNS.org.

 192.168.0.1

Internet

 195.184.21.78:1026

 htt

://name.dyndns.org:1026

LAN WAN

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports
(mindestens RTSP + HTTP) im Router eingerichtet werden.

DynDNS.org

Name Server

 name.d

ndns.org:1026  195.184.21.78:1026

Deutsch

9. Zugangsliste

Hier steuern Sie die Zugriffe auf die Kamera anhand von IP-Adresslisten.
“Max. Anzahl gleichzeitiger Verbindungen limitiert auf“ Anzahl der gleichzeitig möglichen Zugriffe auf die

Kamera. Abhängig von der zur Verfügung stehenden Bandbreite der Kamera, kann es sinnvoll den Zugriff zu
beschränken.
„Zugangsliste aktivieren“ Aktiviert die unter „Filter“ definierten IP-Adressfilter

Sie haben zwei Möglichkeiten die IP-Adressfilterung zu definieren.

 Filtertyp „erlauben“: Nur IP-Adressen im definierten Adressraum ha ben Zugriff
 Filtertyp „verweigern“: IP-Adressen im definierten Adressraum haben keinen Zugriff

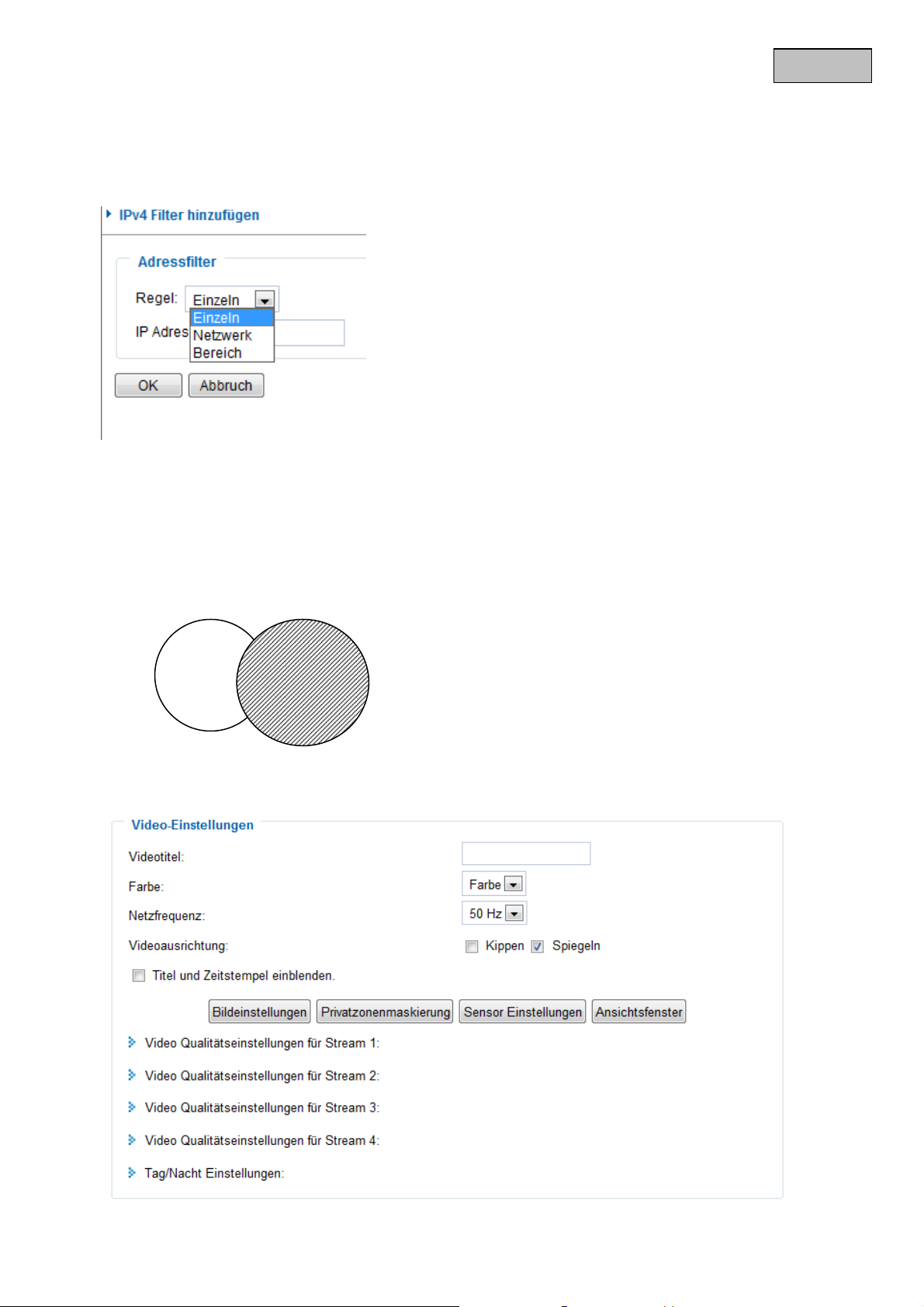

Klicken Sie auf „Hinzufügen“ um die Adressbereiche zu konfigurieren. Folgende Einstellmö glichkeite n sind
gegeben:

33

Regel: Einzel, Bereich, Netzwerk:

 Einzel: eine spezifische IP-Adresse wird hinzugefügt
 Bereich: Es können IP-Adressbereiche von – bis definiert werden
 Netzwerk: Es können IP-Adressen mit spezifischer Subnetmaske definiert werden

Deutsch

Beispiel:

Der IP-Adressbereich von 192.168.0.1 bis 192.255.255.255 soll zugelassen werden.
Folgende IP-Adressen sollen gesperrt werden 192.168.1.0 bis 192.168.255.255

Ergebnis:
Es dürfen nur Zugriffe von IP’s aus folgendem Bereich durchgeführt werden: 192.168.0.1 – 192.168.0.255

Es wird immer eine Schnittmenge zwischen Erlaubten Zugriffen und gesperrten IP’s gebildet.

Zugangs

liste

Geblockte

IPs

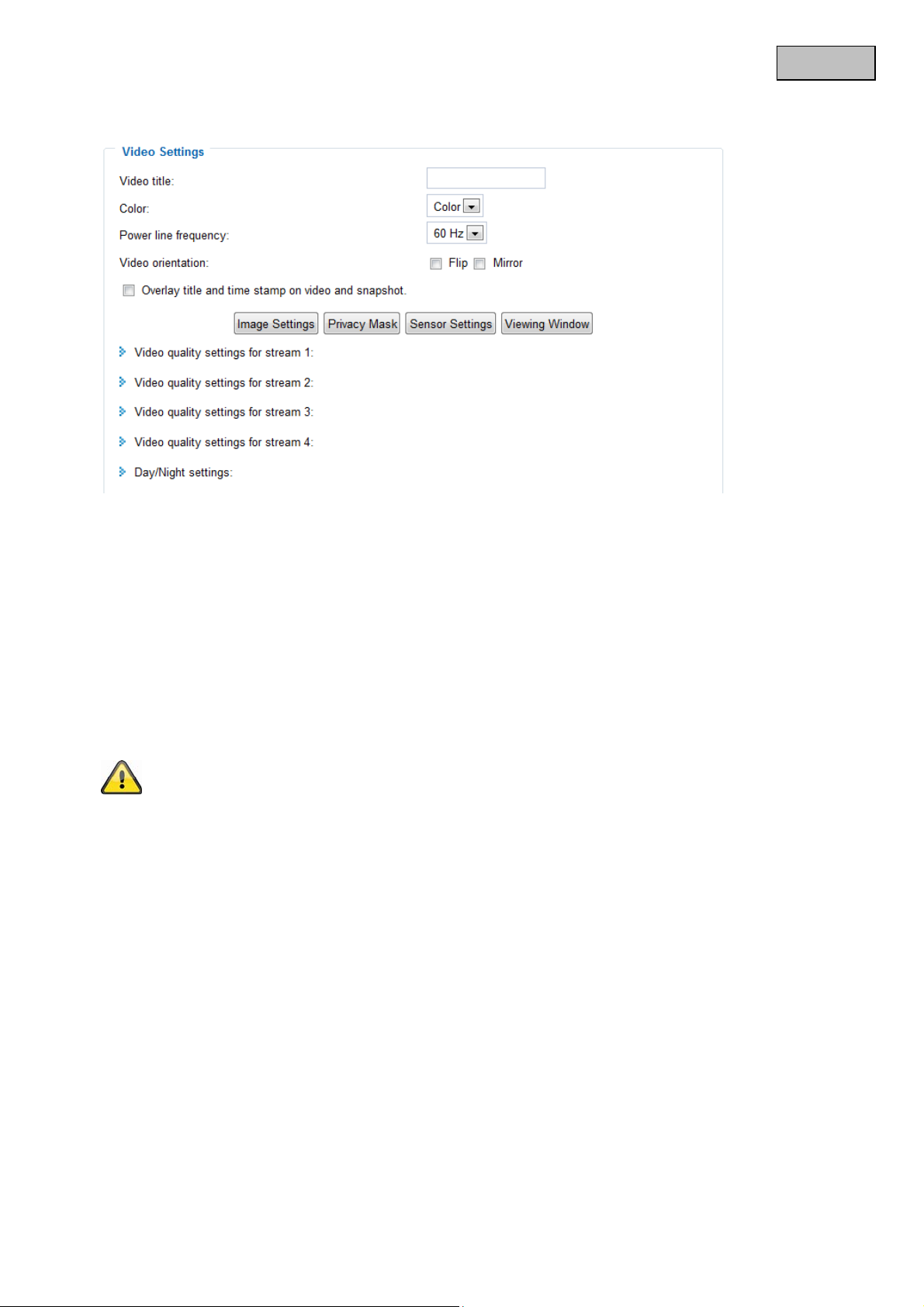

10. Audio und Video

34

Deutsch

“Videotitel” Der Text erscheint im schwarzen Balken über dem Video-Fenster mit einem Zeitstempel. Dieser
Zeitstempel (Datum und Uhrzeit) wird von der integrierten Echtzeituhr der Kamera geliefert.

“Farbe” Wählen Sie zwischen farbiger und schwarz/weißer Darstellung.
„Netzfrequenz“ Wählen Sie die Netzfrequenz der landesüblichen Spannungsversorgung. In Europa wird

50Hz verwendet. Die Einstellung ist notwendig um ein Flackern im Kamerabild bei künstlichen Lichtq uellen zu
vermeiden.

“Kippen” Zum horizontalen Rotieren des Videos. Wählen Sie diese Optionen aus, falls die Kamera
umgekehrt installiert wurde.

“Spiegeln” Zum vertikalen Rotieren des Videos.

Verwenden Sie die Option Kippen + Spiegeln, wenn die Kamera an der Decke installiert ist.

„Video Titel und Zeitstempel einblenden“ Mit dieser Option können Titel und Zeitstempel direkt in das
Videobild und Momentaufnahmen eingeblendet werden. Die Eingabe unter Punkt „Videotitel“ wird hier
verwendet.

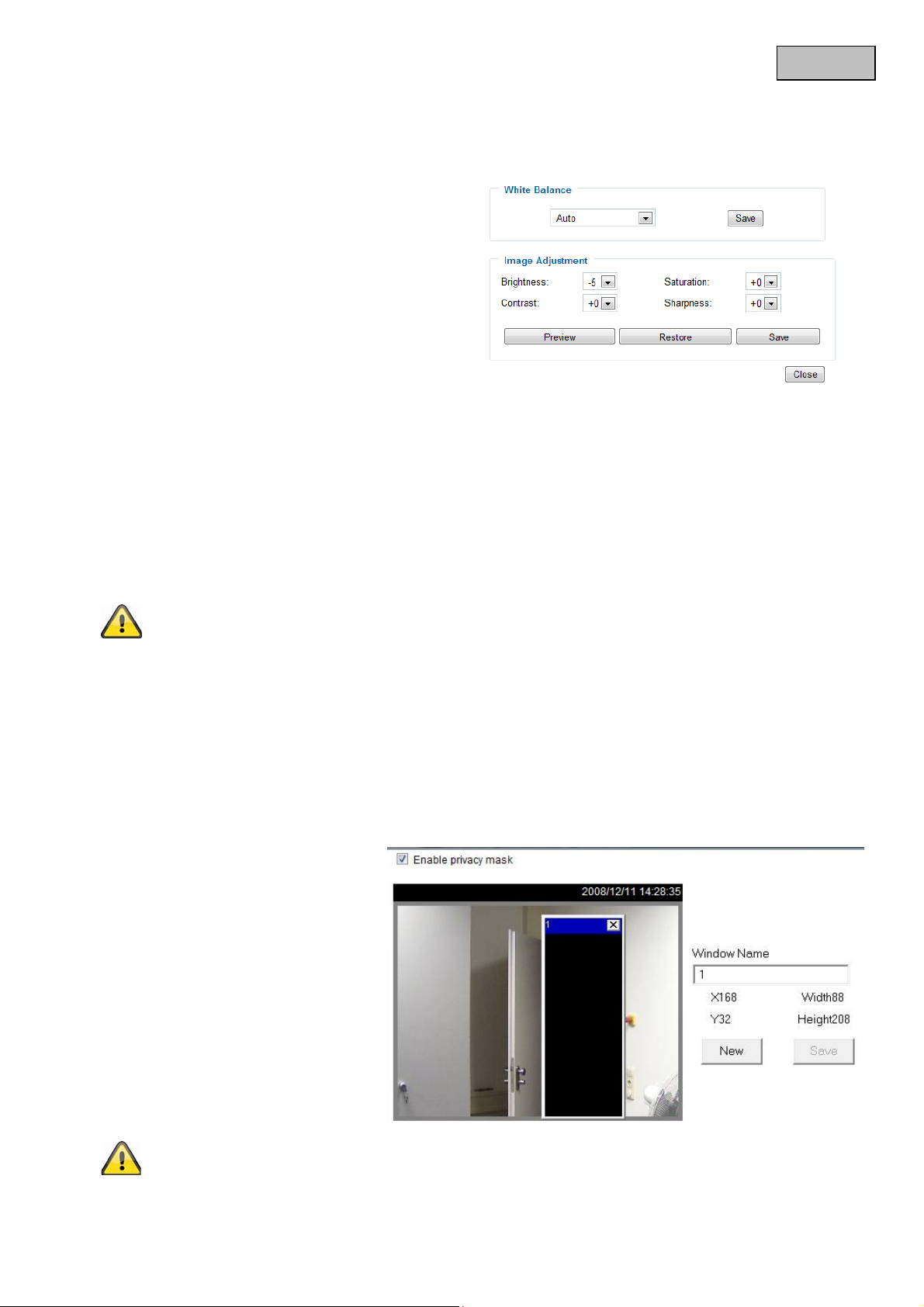

10.1 Bildeinstellungen

„Weißabgleich“ Stellen Sie hier den Wert für eine

optimale Farbtemperatur ein. Folgende Werte können
gesetzt werden:

„Auto“: Die Netzwerkkamera stellt sich
selbständig auf die Farbtemperatur in
Abhängigkeit zur Umgebungsbeleuchtung ein.
Diese Einstellung ist für die meisten Situationen
zu empfehlen.

„Aktuellen Wert beibehalten“ Die
Weißabgleichparameter aus dem aktuellen
Livebild werden dauerhaft gespiechert.

„Helligkeit, Kontrast, Sättigung, Schärfe“

Passen Sie die Werte entsprechend Ihrer Lichtverhältnisse an.

“Kantenglättung aktivieren”

Kantenglättung ist ein digitaler Bildverbesserungsfilter um Ecken und Konturen des Bildinhaltes aufzuwerten,
damit ein schärferes Bild erzeugt werden kann.

“Rauschunterdrückung aktivieren”

Rauschunterdrückung kann das Videobild digital aufwerten und die Bildqualität besonders bei schlechten
Lichtverhältnissen verbessern. Wählen Sie Art und Weise der Bildverbesserung und stellen Sie über den Wert
ein, wie stark die Bildverbesserung das aktuelle Videobild aufwerten soll.

Sollten Sie die Lichtverhältnisse der Kamera ändern, können die Bildeinstellungen für schlechte
Lichtverhältnisse, bei guten Lichtverhältnissen einen negativen Einfluss auf die Bildqualität
haben.

35

Um die geänderten Einstellungen der Bilder anzusehen, klicken Sie auf „Vorschau“. Um die Bildparameter zu
übernehmen, klicken Sie auf „Speichern“. Möchten Sie die Änderungen nicht übernehmen, klicken Sie auf
„Wiederherstellen“.

Deutsch

10.2 Privatzonenmaskierung

Mit dieser Funktion können Bereiche im
Videobild ausgeblendet werden. Es können
maximal 5 beliebig große Bereiche markiert
werden.

Aktivieren Sie zuerst diese Funktion durch
Setzen des Auswahlhakens bei
„Privatzonenmaskierung aktivieren“.

Über die Schaltfläche „Neu“ wird ein neues
Fenster erstellt, die Größe kann anschließend angepasst werden. Drücken Sie „Speichern“, um die
Einstellungen zu übernehmen.

Diese Funktion kann nur konfiguriert werden, wenn als Browser der MS Internet Explorer
verwendet wird (ActiveX Modus).

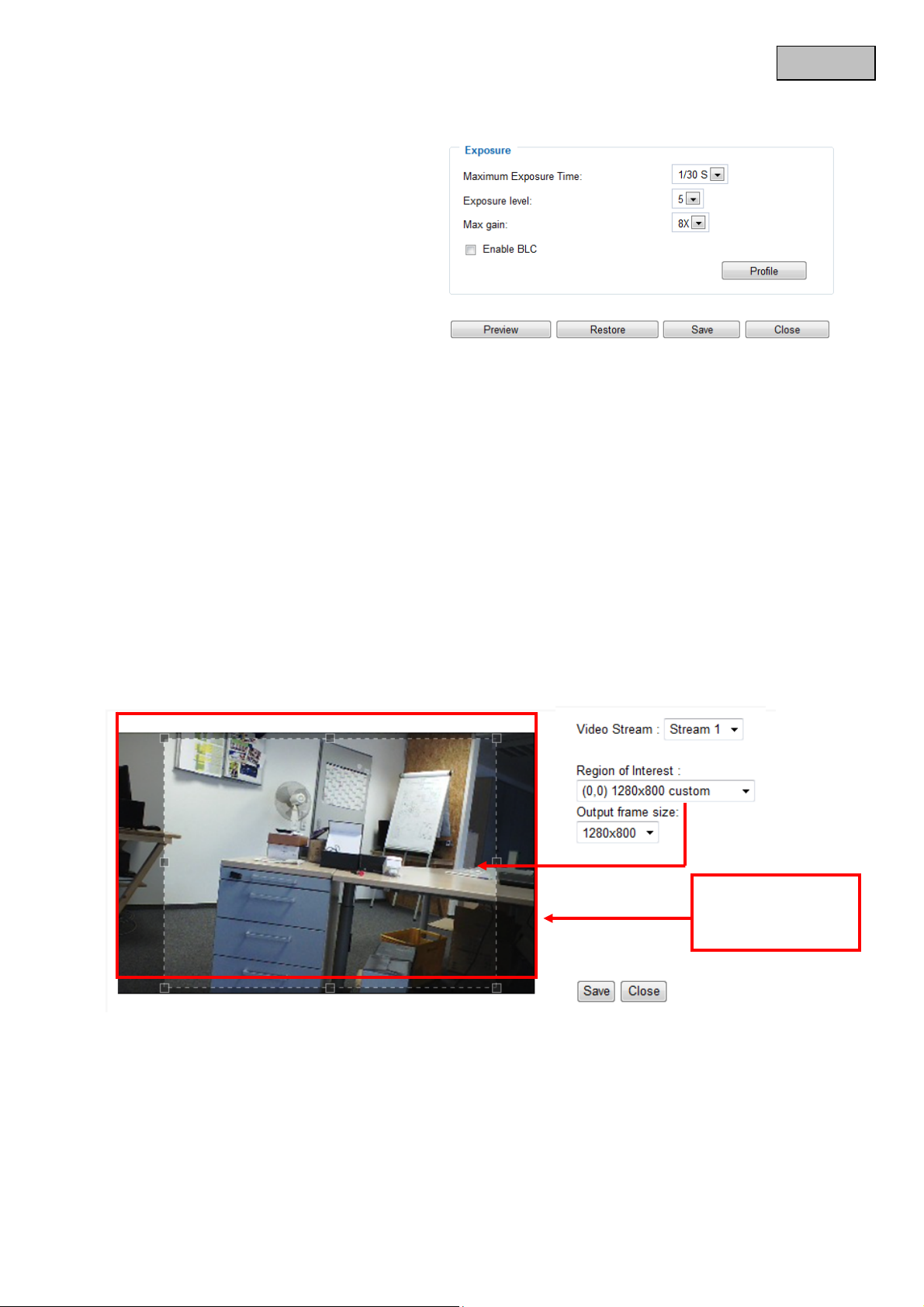

10.3 Sensoreinstellungen

Mit dieser Funktion können spezifische
Einstellungen am CMOS-Sensor der
Netzwerkkamera vorgenommen werden.

„Maximale Belichtungszeit“ Desto
kürzer die Zeit eingestellt wird, desto
weniger Licht trifft auf den Sensor und
das Bild wird dunkler. Die Bildschärfe bei
schnellen Bewegungen nimmt mit
längerer Belichtungszeit ab.

„Belichtungsstufe“ Legt die
Grundöffnung der Blende fest. Ein
höherer Wert ergibt ein helleres Videobild

„Max. Verstärkung“ Bei schlechten Lichtverhältnissen können mehr Bilddetails dargestellt werden. Je nach
eingestelltem Wert kann eine bessere Bilddarstellung in dunklen Räumen erreicht werden.

„BLC aktivieren“ Gegenlichtkompensation verbessert das Erkennen von Objekten vor Lichtquellen
Arbeiten mit Sensorprofilen:

Die Netzwerkkamera unterstützt verschiedene Profile, welche je nach Situation oder Tageszeit
unterschiedliche Sensoreinstellungen bereitstellen. Neben dem Standartprofil können folgende Profile
definiert werden:
Tag Modus: Sensorprofil für den Einsatz der Netzwerkkamera in einer dauerhaften Tageslicht
Umgebung
Nacht Modus: Sensorprofil für den Einsatz der Netzwerkkamera in einer dauerhaft dunklen
Umgebung

36

Deutsch

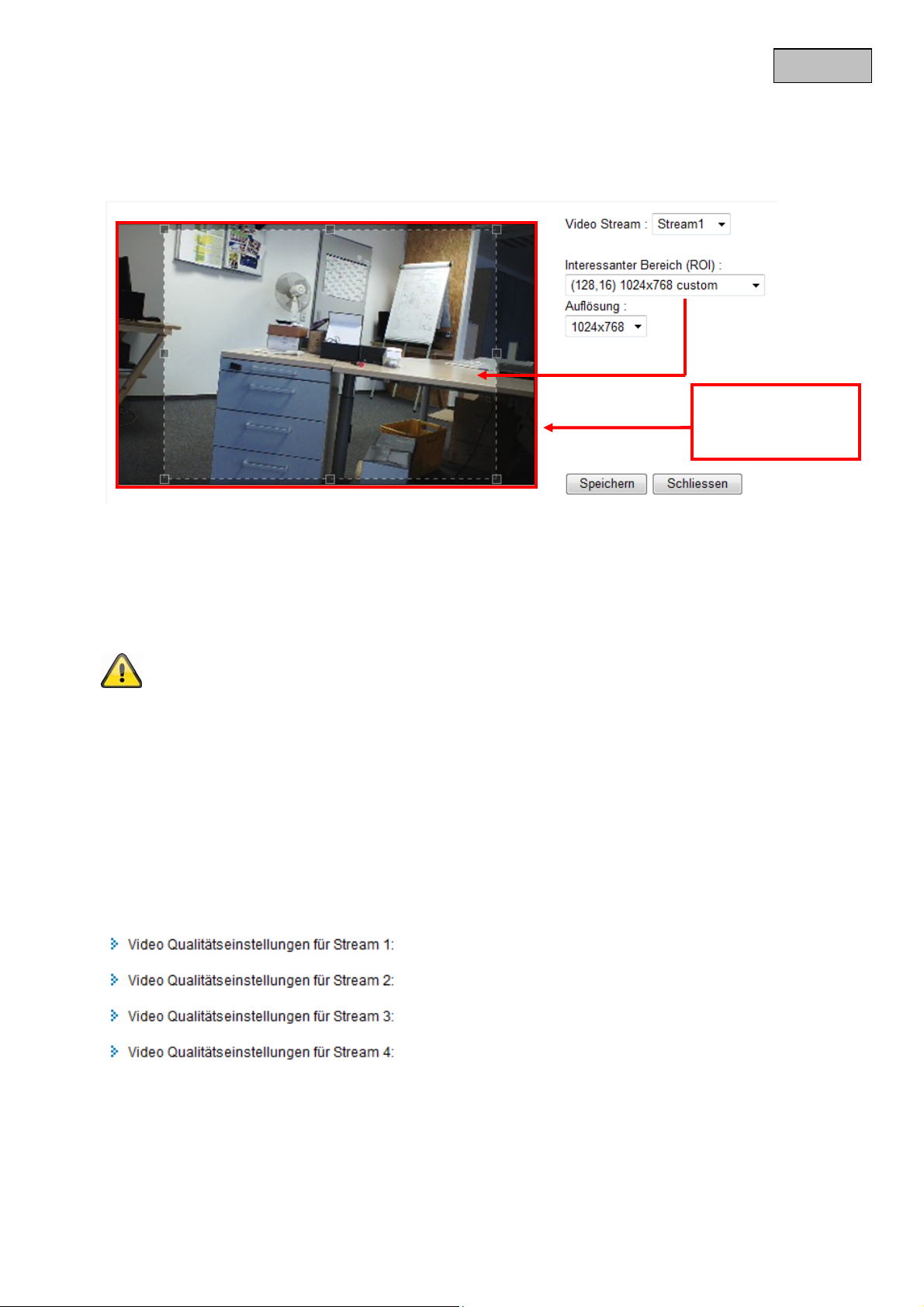

10.4 Ansichtsfenter

Klicken Sie auf „Ansichtsfenster“. Hier können die einzelnen Video Streams 1-4 hinsichtlich Bildbereich
(ROI = Region of Interest) und Auflösung konfiguriert werden.

Sensor
Erfassungsbereich
1280x800

1. Legen Sie fest welchen Stream Sie anpassen wollen.

2. Wählen Sie eine Auflösung aus der Drop-Down-Liste „Interessanter Bereich (ROI)“ aus.

3. Passen Sie den Bildbereich über die Positionsrahmen im Sichtfenster entsprechend Ihrer Anwendung a n.

4. Abhängig von dem gewählten Bildbereich in ROI können Sie die Auflösung unter „Auflösung “ nachträ glich
ändern. Der Bilderfassungsbereich wird dadurch nicht verringert.

4. Speichern Sie die Einstellungen

Die Netzwerkkamera arbeitet mit einem 16:9 Bildsensor. Wählen Sie eine 16:9 Auflösung unter
ROI, so wird die Livebildanzeige der Kamera in einer Aufzeichnungssoftware oder einem
Rekodersystem verzerrt oder ggf. überhaupt nicht dargestellt. Um das Problem zu lösen, müssen
Sie eine 4:3 Auflösung in der Netzwerkkamera bzw. ROI einstellen: 320x240, 640x480, 800x600
oder 1024x768. Hierzu müssen eventuell Randbreiche im Livebild abgeschnitten werden.

10.5 Grundeinstellung

Videooptionen

Die Kamera stellt für den flexiblen Einsatz vier Video Streams in unterschiedlichen Auflösungen zur
Verfügung.

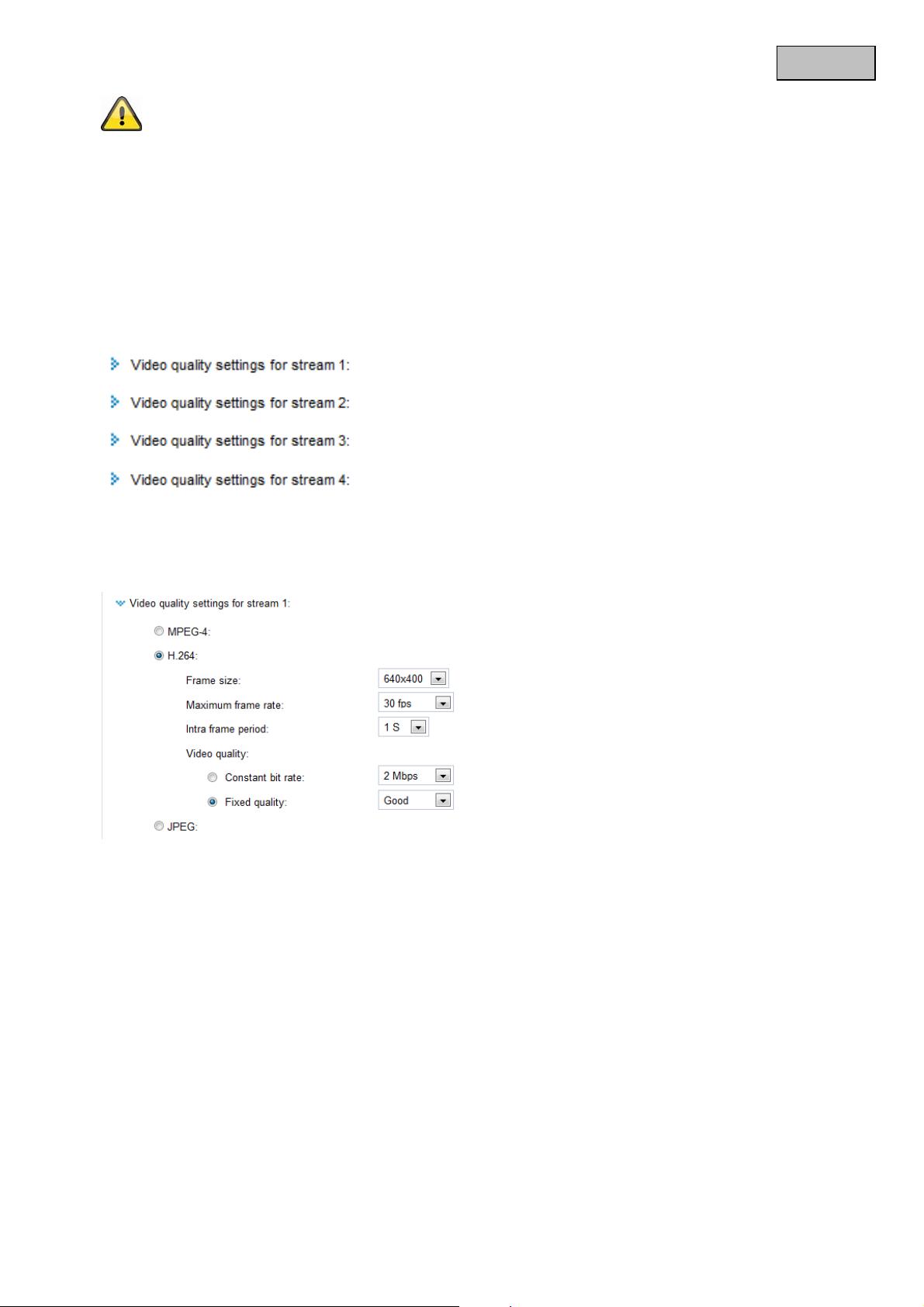

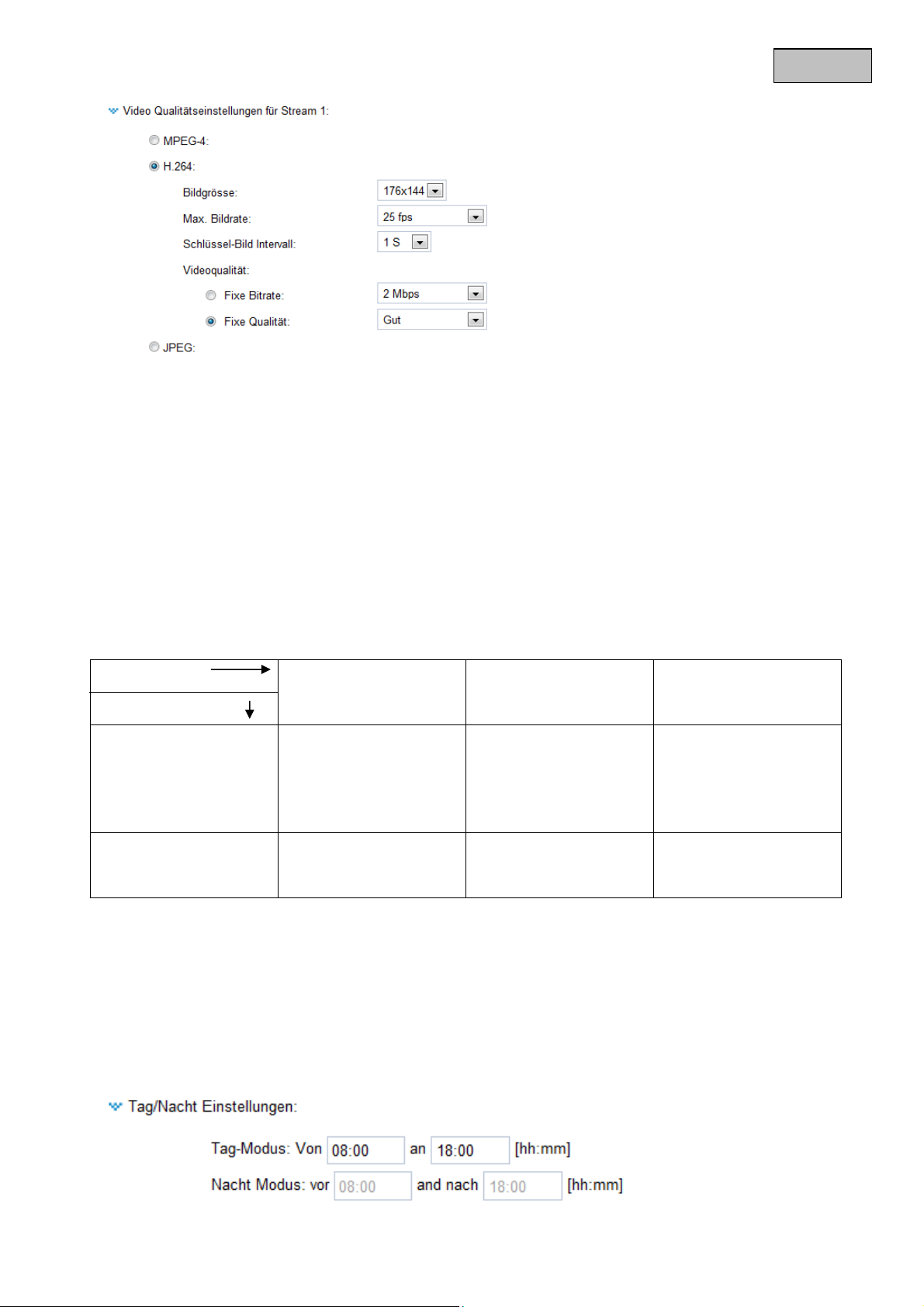

Einstellungen der Streams 1,2,3 und 4

Über das jeweilige Menü konfigurieren Sie Stream 1-4

37

„Bildkompression“ Wählen Sie zwischen H.264/MPEG-4/MJPEG.
„Bildgrösse“ Stellen Sie hier die gewünschte Auflösung ein.
„max.Bildrate“ Stellen Sie hier die maximale Bildwiederholungsrate ein.
„Schlüsselbild-Intervall“ Legt fest wie oft ein I-Frame erzeugt wird. Je kürzer das Intervall, desto bessere

Bildqualität wird erreicht, allerdings auf Kosten von höhrerer Netzwerkauslastung.
„Videoqualität Fixe Bildrate“ Legt die Bildrate konstanst auf einen Wert fest. Die Bildqualität sinkt bei

Zunahme der Bildkomplexität (z.B.: Bewegung).
„Fixe Bildqualität“ Legt die Bildqualität auf einen konstanten Wert fest. Die Bitrate steigt bei Zunahme der

Bildkomplexität (z.B.: Bewegung).

Kompression

H.264

MPEG-4

MJPEG

Deutsch

Aufnahmedauer

1 Minute

Videosequenz

Ca.20 MB

Ca.30 MB

Ca.160 MB

in 720p Auflösung

mit Qualität

„gut“/30fps

Speicherkapazität

32 GB Micro SD

Ca.27 Stunden

Ca.18 Stunden

Ca.4 Stunden

Karte

10.6 Tag/Nacht Einstellungen

Legen Sie hier die Einstellungen für den Tag/Nacht Modus der Kamera fest. Diese Ein stellu ngen werden für
folgende Funktionen genutzt:

- Aktivierung des Tag/Nacht-Profils für die interne Bewegungserkennung der Netzwerkkamera

- Aktivierung der Weißlicht LED’s im Nacht Modus

38

10.7 Audio Einstellungen

Deutsch

“Stumm” Alle Audiofunktionen in der Netzwerkkamera werden deaktiviert. Es erscheint ein Hinweis beim

Zugriff auf die Kamera

„Externe Mikrofon/Audioinput Verstärkung“ Passen Sie den Wert von +21db bis -33db an
„Audiotyp“ Wählen Sie hier den Audiotyp und die gewünschte Bitrate aus. Ein höherer Wert benötigt mehr

Bandbreite:

 „AAC“ (Advanced Audio Coding) Spezieller Codec für Audiodatenkompression unter MPEG-4/H.264.
 „GSM-AMR“ (Global System for Mobile Communications - Adaptive Multi Rate) Sprachcodec im

GSM-Mobilfunknetz.

 „G.711“ pmca/pmcu (Puls Code Modulation)

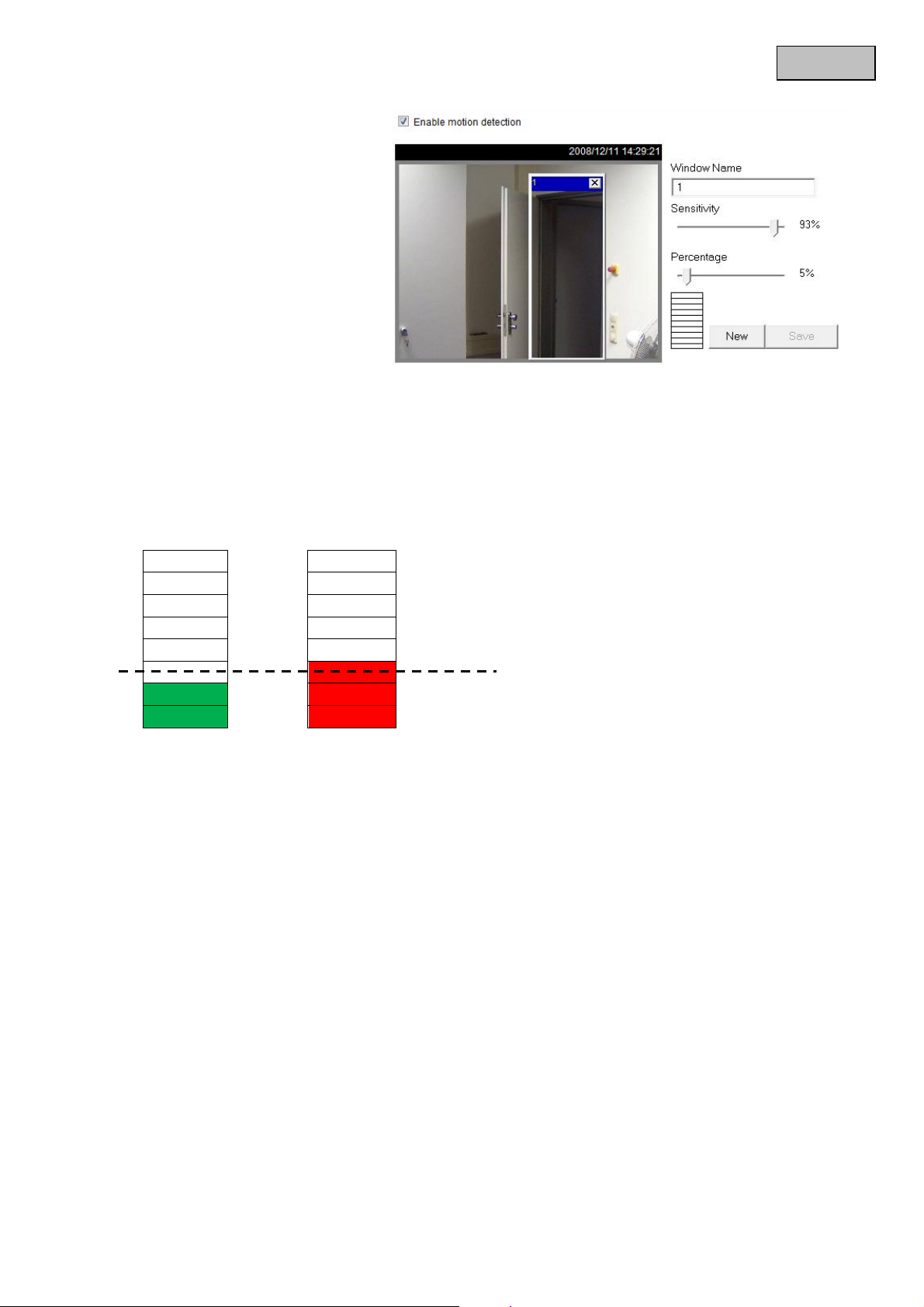

11. Bewegungserkennung

Es können bis zu drei Bewegungszonen pro Profil in der Netzwerkkamera aktiviert werden. Wähl en Sie
“Bewegungsmelder aktivieren”, um die Konfiguration vorzunehmen.

Die Funktion Bewegungserkennung ist erst nach Festlegen einer Aktion unter dem Menüpunkt
„Anwendung“ aktiv.

"Fenstername" Der Text erscheint oben im Fenster.
“Empfindlichkeit” Empfindlichkeit bei Veränderungen im Bildablauf (Bsp.: Empfindlichkeit hoch: Auslösung
bei geringer Bildänderung.
“Prozent” Gibt an wie viel Prozent des Bildes sich ändern müssen, damit der Bewegungssensor auslöst.

„Neu“ Klicken Sie auf diese
Schaltfläche, um ein neues
Fenster hinzuzufügen. Zur
Neueinstellung der Größe des
Fensters oder zum Verschieben
des Titelbalkens klicken Sie mit
der linken Maustaste auf den
Rahmen des Fensters, halten
diesen gedrückt und ziehen ihn
mit dem Cursor auf die
gewünschte Größe. Durch
Anklicken des ‘x’ in der oberen

39

rechten Ecke des Fensters wird das Fenster gelöscht.
„Speichern“ Klicken Sie auf diese Schaltfläche, um die entsprechenden Einstellungen des Fensters zu
speichern. Je nach der Bildvariation steigt oder fällt ein Grafikbalken.

Ein grüner Balken bedeutet, dass die Bildvariation sich unterhalb des Überwachungspegels befindet,
während ein roter Balken darauf hinweist, dass sich die Bildvariation über dem Überwachungspegel befindet.
Wird der Balken rot angezeigt, dann erscheint das erkannte Fenster ebenfalls mit einer roten Umrandung.
Beim Zurückgehen auf die Homepage wird das überwachte Fenst er ausgeblendet. Der rote Rahmen wird
jedoch angezeigt, sobald eine Bewegung erkannt wird.

Deutsch

30% Prozent

Grüner Bereich: Bewegung wurde erkannt, führt aber nicht zu einer Alarmauslösung
Roter Bereich: Bildvariation (Bewegung) übersteigt den Grenzwert von 30% und führt zu einem Alarm.

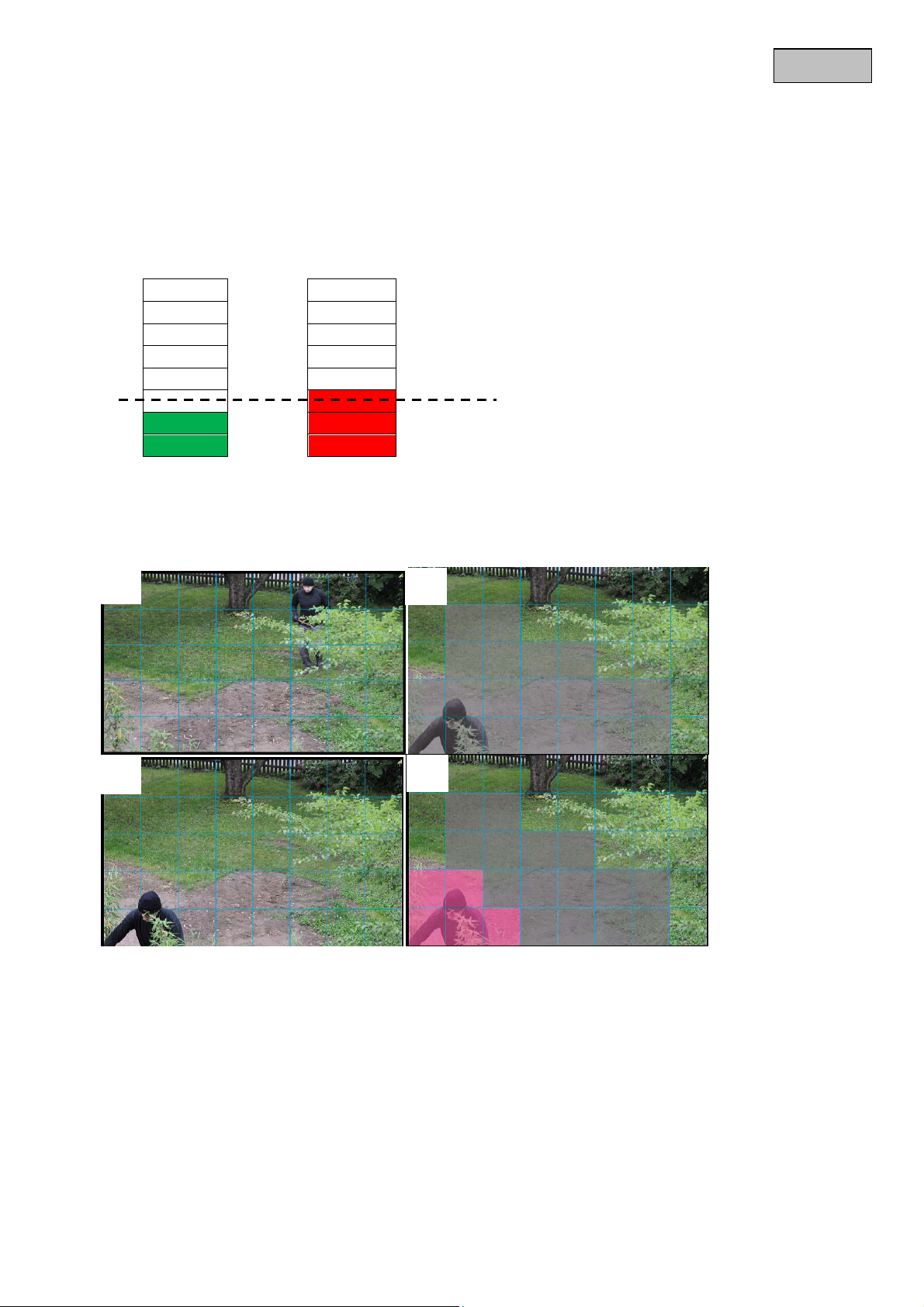

Funktionsweise der Bewegungserkennung:

A

C

B

D

Sie haben zwei Parameter, um die Bewegungserkennung einzustellen: Empfindlichkeit und Prozent. Die
Abbildung erklärt wie diese beiden Parameter die Bewegungserkennung beeinflussen.

Ausgehend von Abbildung A findet eine Bewegung zu Bild B statt. Die resultierenden Pixeländerungen (in
Abhängigkeit der Empfindlichkeitseinstellung) werden in Abbildung C dargestellt (grau). Die Einstellung
„Empfindlichkeit“ bezieht sich auf Fähigkeit der Sensorik Bewegungen im Bild zu erkennen. Desto höh er
dieser Wert eingestellt ist, desto mehr Pixeländerungen werden im Bild erkannt. Bei einer
Bewegungserkennung werden Serverintern die Pixeländerungen (in Abhängigkeit von der Empfindlichkeit) als
Alarmpixel gespeichert (Pinke Felder in Abbildung D). Der Schwellwert „Prozent“ beschreibt hierbei den
Anteil der „Alarmpixel“ zur Gesamtpixelanzahl im ausgewählten Bereich. Wird der festgelegte Anteil an
Alarmpixel (Prozent) erreicht / überschritten wird ein Alarm ausgelöst. Für eine zuverlässige
Bewegungserkennung ist es zu empfehlen eine hohe Empfindlichkeit und einen niedrigen Prozentwert
einzustellen.

40

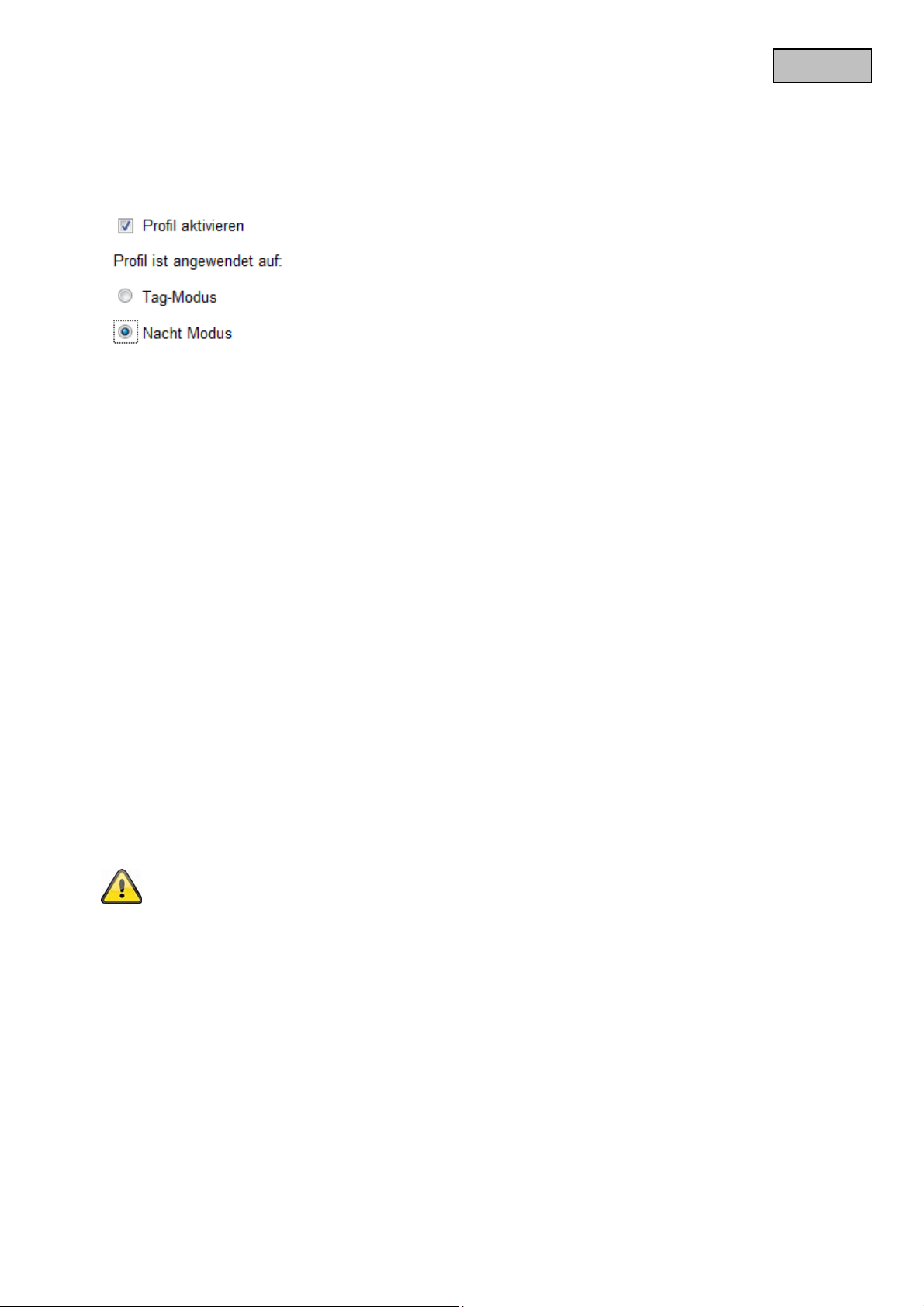

Arbeiten mit Profilen

Klicken Sie auf die Schaltfläche „Profil“ um alle Fenster der Bewegungserkennung explizit dem Tag- oder
Nachtprofil zuzuweisen. Es öffnet sich ein neues Fenster in den Sie die Bewegungseinstellung einem Profil
zuweisen können.

Deutsch

„Profil aktivieren“: Sie müssen die Schaltfläche „Profil aktivieren“ markieren, um den Profilmodus

freizuschalten

„Tag-Modus“: Das Profil ist auf Tag-Modus konfiguriert
„Nacht Modus“: Das Profil ist auf Nacht Modus konfiguriert

Jetzt können Sie die erstellten Bewegungsfenster dem Profil Tag-Modus oder Nacht-Modus zuweisen. Bis zu
3 Fenster können erstellt werden. Abhängig vom Tag/Nacht-Modus der Kamera (siehe Audio und Videos
Einstellungen) können Sie im Überwachungsmodus unterschiedlich senisble Einstellungen für die
Videoverifikation je nach Tageszeit einstellen.

12. Kamera Sabotageerkennung

Die Kamera unterstützt eine Sabotageerkennung. Ist die Erkennung aktiviert kann ein resultierender Alarm als
Ereignis für eine Benachrichtigung genutzt werden (siehe Überwachungsmodus)

„Netzwerkkamera Sabotageüberwachung aktivieren“ Die Sensorik wird aktiviert.
„Auslöseverhalten“ Der Zeitraum definiert wie lange ein Sabotageereignis vorliegen muss, bis ein Alarm

ausgelöst wird.
Folgende Sabotageereignisse werden geprüft:

 Kameraverdrehung
 Kameraabdeckung
 Kameradefokussierung

Diese Sabotageerkennung können Sie als Auslöser in der Kamerafunktion „Überwachungsmodus /
Ereignis-Setup“ verwenden.

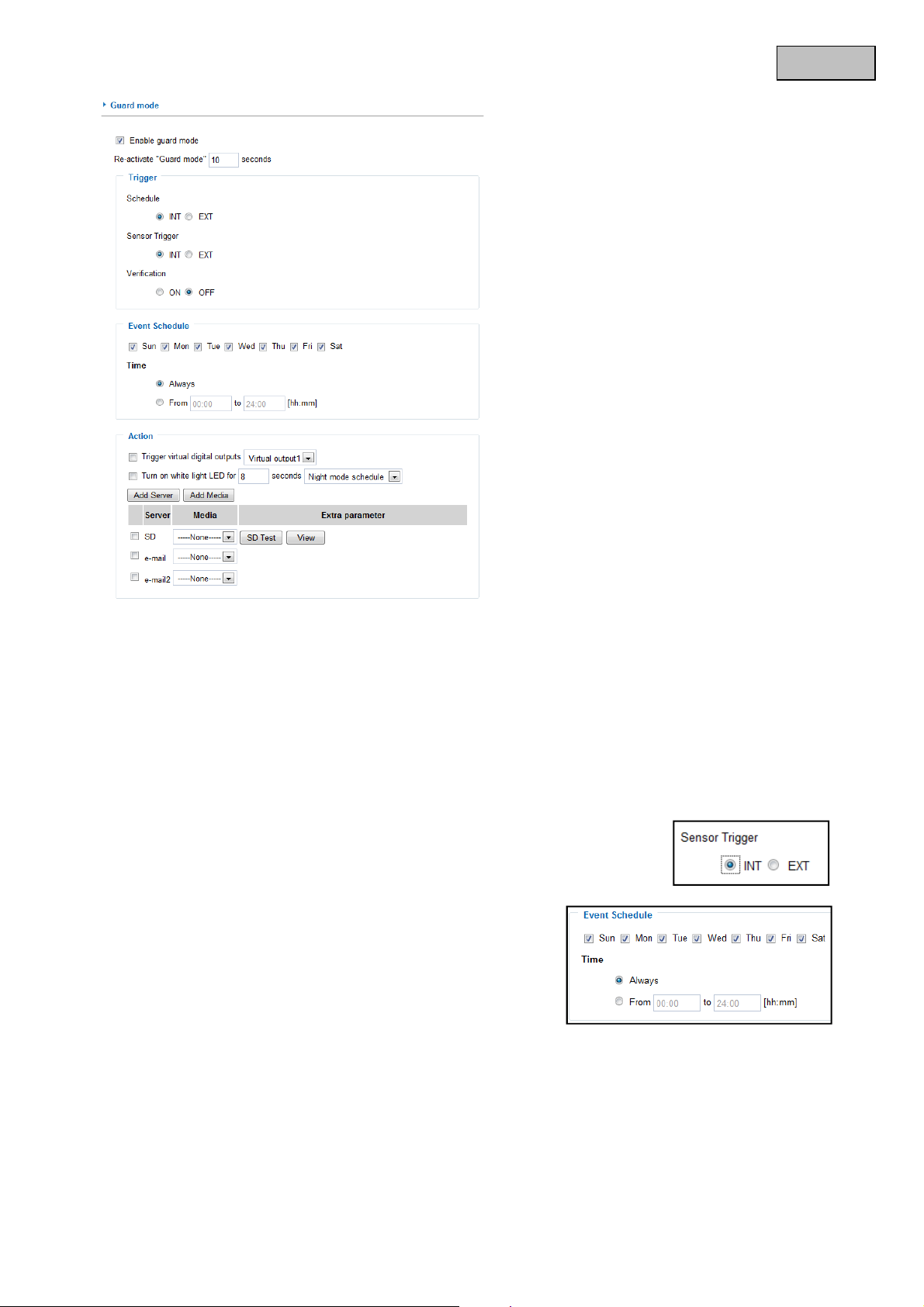

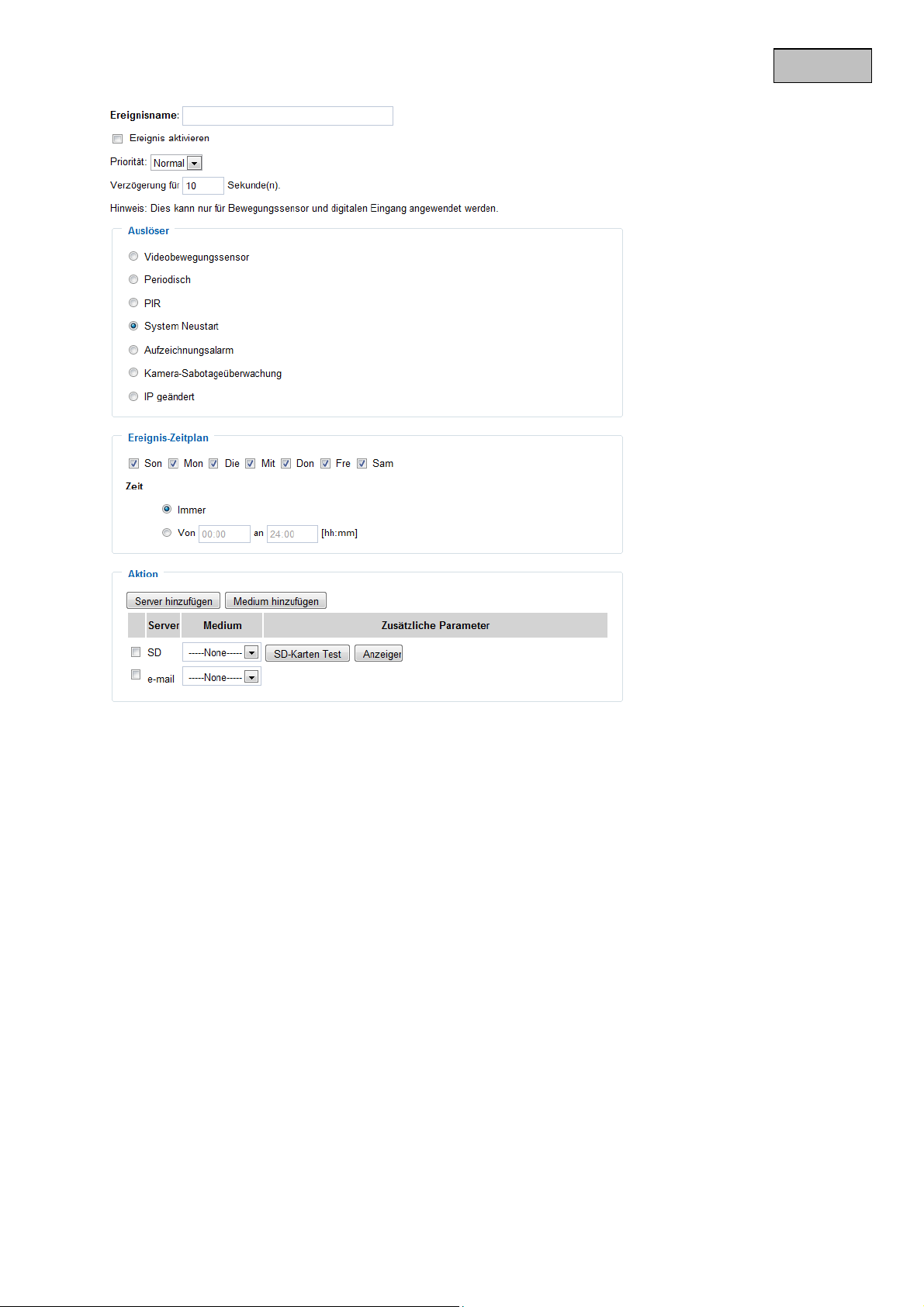

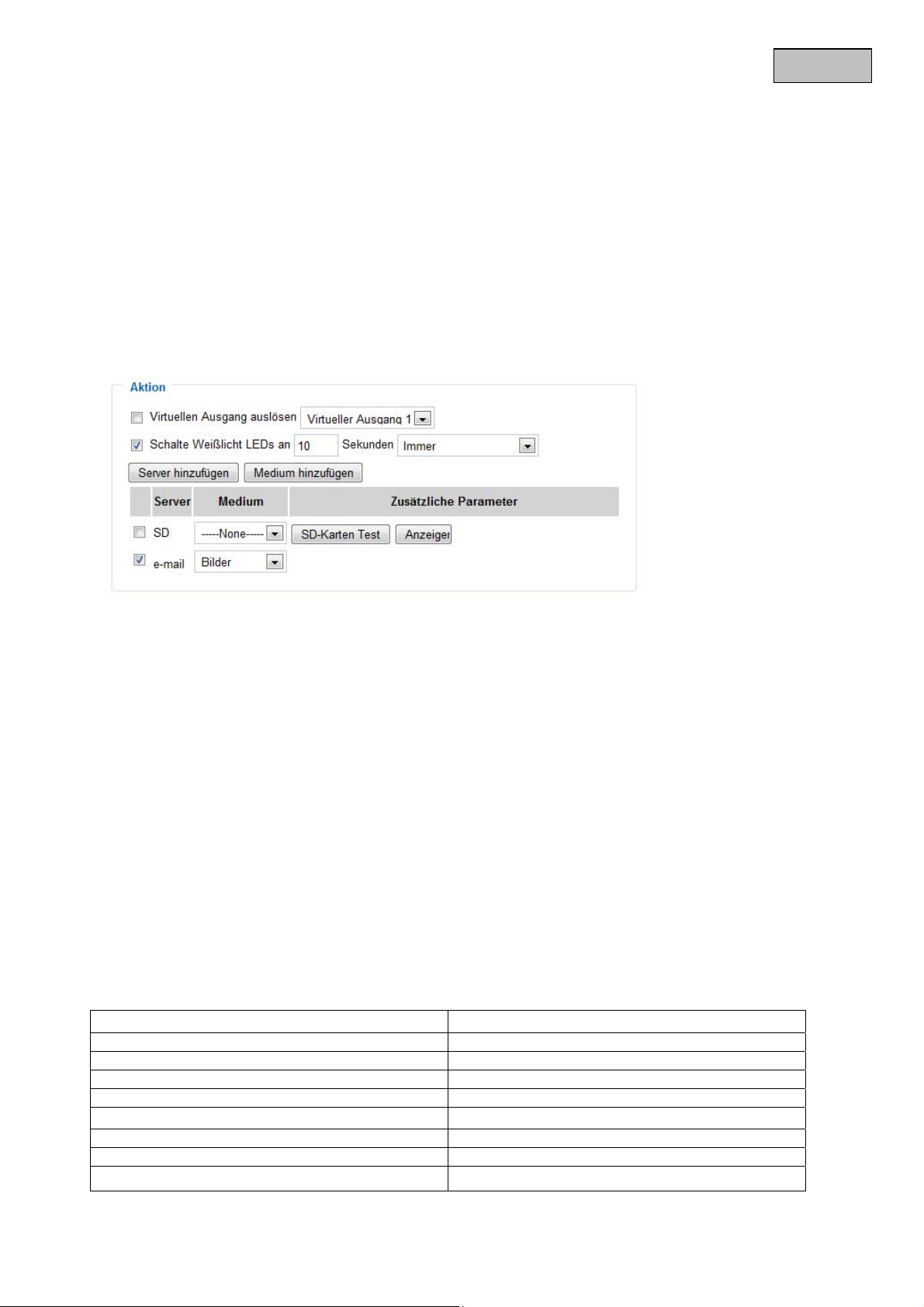

13. Überwachungsmodus (Guard mode)

Hier können Sie den Überwachungsmodus und das zu sätzliche Ereigenis Setup konfigurieren. Generell gilt,
das sowohl für Überwachungsmodus, als au ch für das zusätzliche Ereignis Setup ein Auslösekriterium
konfigurert werden muss (PIR Sensor, virtueller Alarmeingang, Bewegungserkennung, etc.). Die Re aktion

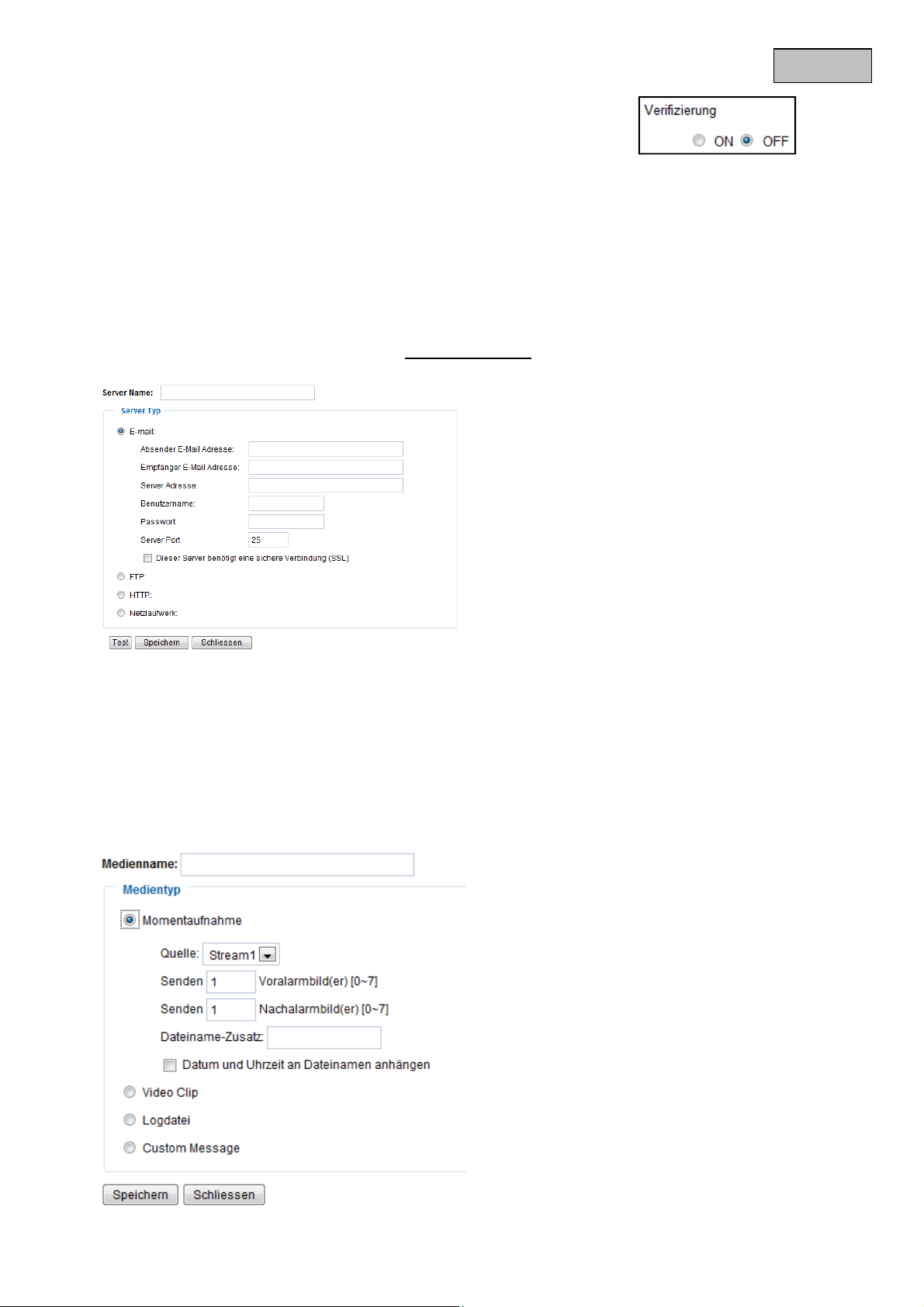

wird programmiert mittels Server Einstellung (welcher Dienst) und Medium (Welche Datei wi rd geschickt). Ein
typisches Ereignis sieht wie folgt aus:

 Eingesteller Auslöser erkennt Alarm (Bewegungserkennung)
 Es wird eine Nachricht wird per E-Mail geschickt (Server Einstellung)
 Ein Alarmbild ist in der E-Mail enthalten (Medium)

41

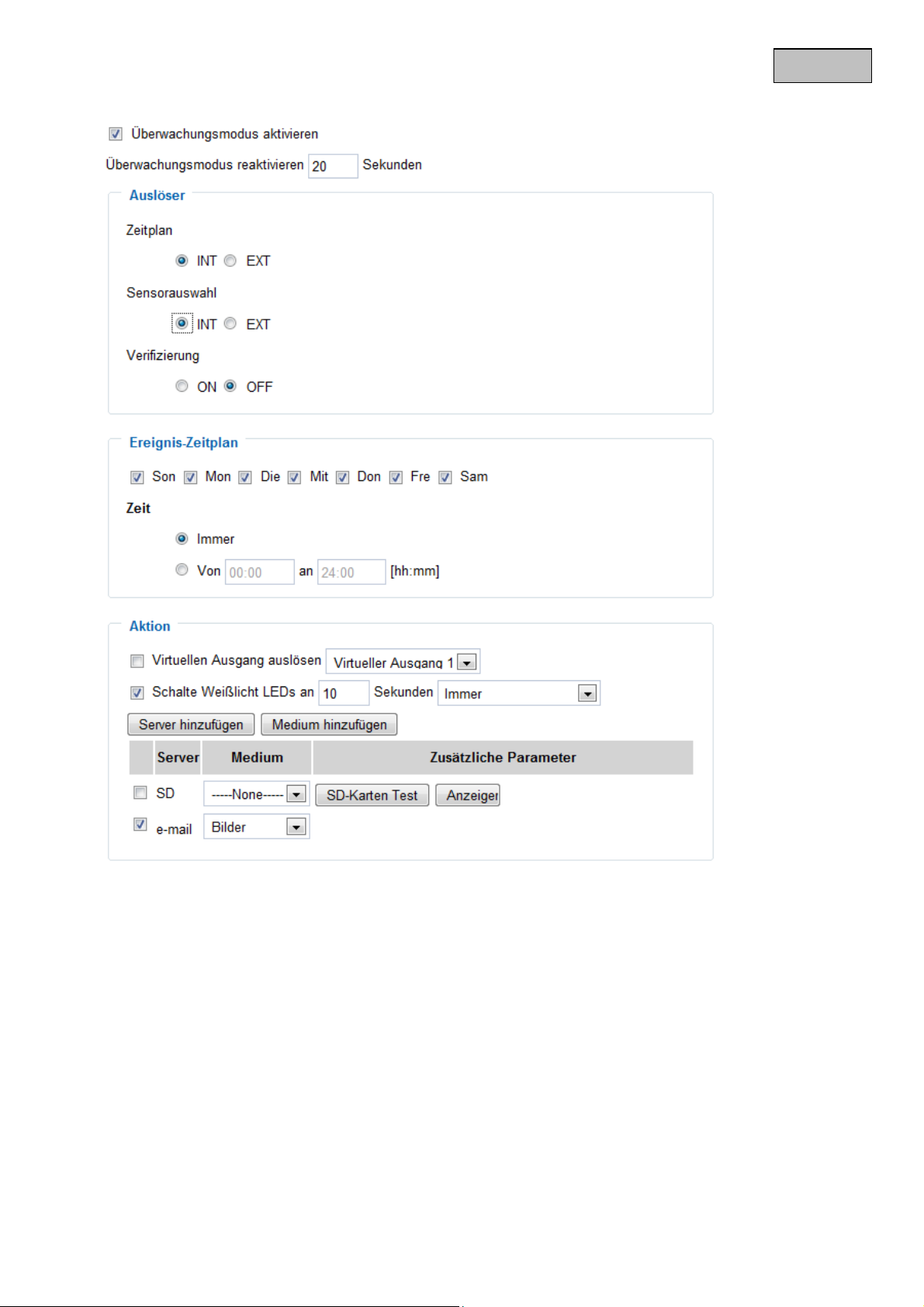

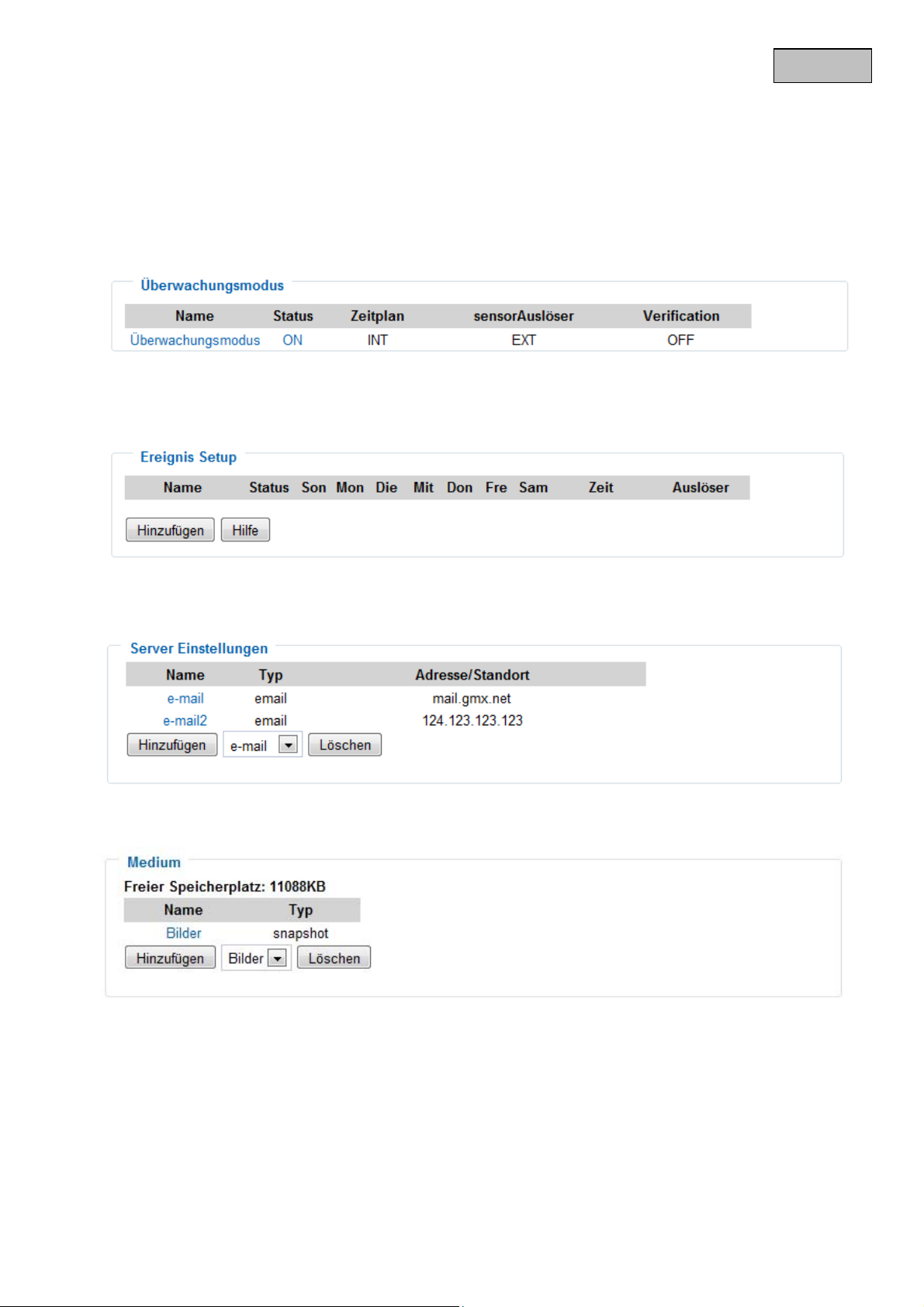

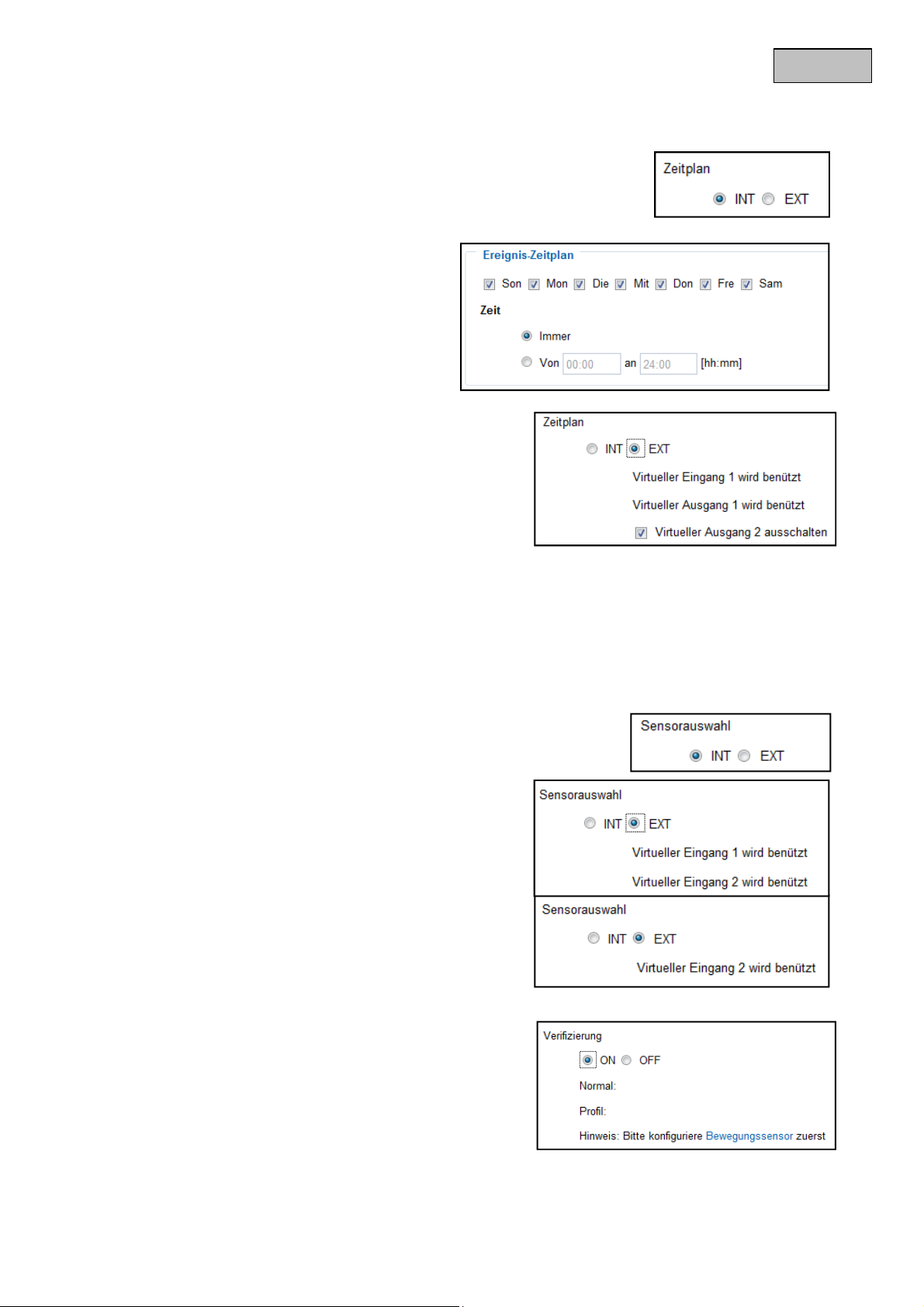

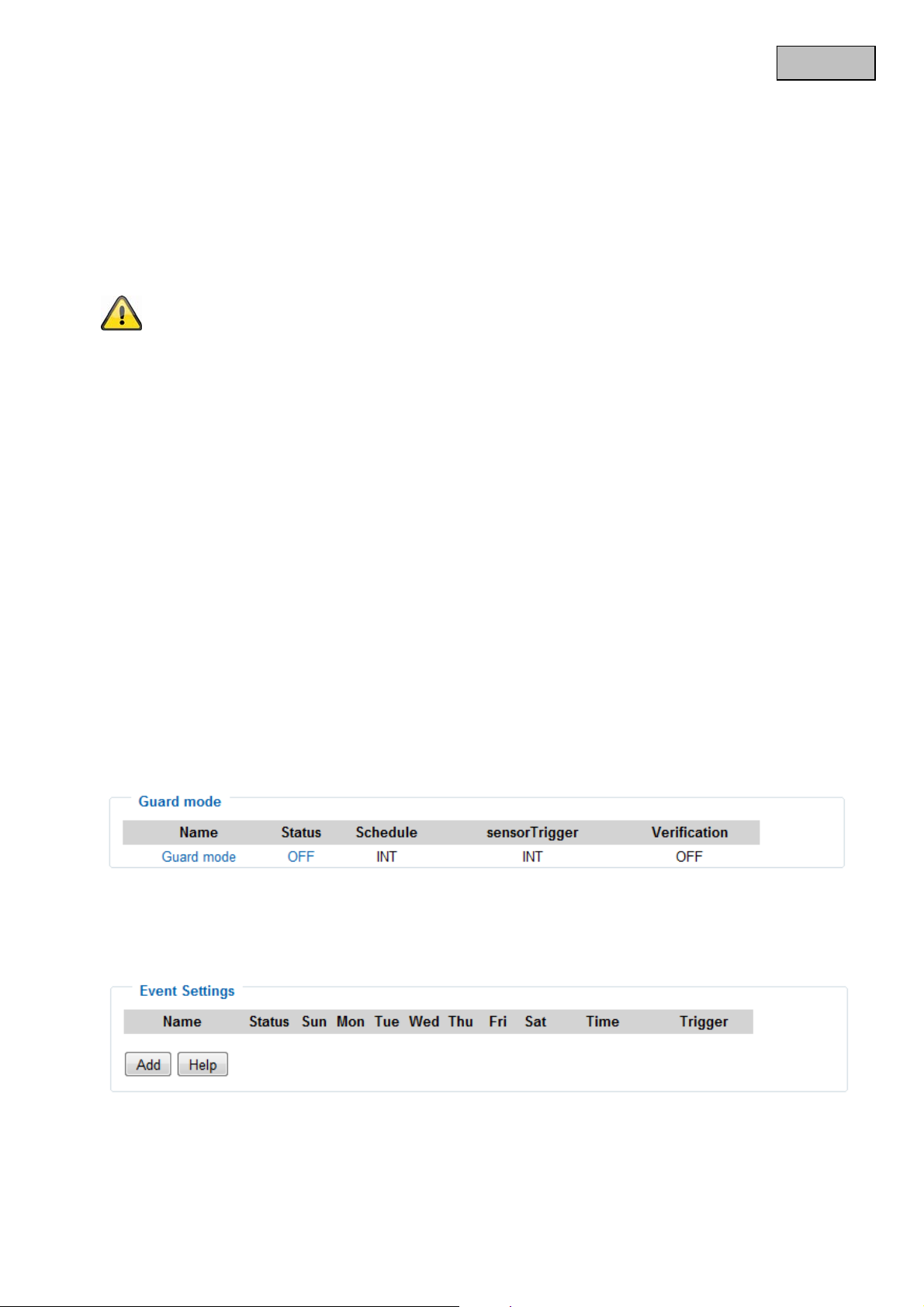

Der Überwachungsmodus besteht aus folgenden Breichen:
Überwachungsmodus:

Die Kamera verfügt neben einer interne Sensorik (PIR-Melder, Bewegungserkennung) als auch über virtuelle
Eingänge und Ausgänge. Im Überwachungsmodus kann die Kamera sowohl die interne Sensorik, als auch
die virtuellen Eingänge überwachen und im Alarmfall eine Netzwerkalarm über den virtuellen Ausgang
auslösen. Diese Funktinalität ist für den Einsatz mittels IP-Alarmmodul (CASA10010) oder SecvestIP
(FUAA10000) konzipiert.

Ereignis Setup:
Wird der Überwachungsmodus nicht genutzt oder möchten Sie zusätzliche Aufg aben in der Kamera
programmieren, können Sie mittels Ereignis Setup weitere Aktionen programmieren.

Deutsch

Server Einstellungen:

Hier werden die eingestellten Server-Dienste aufgeführt. Es können E-Mail, Netwerkspeich er, FTP-Server
oder SD-Karte verwendet werden (SD-Karte ist bereits vorkonfiguriert)

Medium:
Hier werden die Eingestellen Medien aufgührt. Es können Videos, Bilder und Logdateien eingestellt werden.

Virtual DI und DO:
Hier werden die virtuellen Eingänge und Ausgänge aufgeführt. Die Kamera verfügt jeweils über zwei virtuelle
Eingänge und Ausgänge.

Der Status zeigt an, ob gerade ein Alarm am virtuellen Eingang1 oder Eingang2 anliegt. Die Einänge können
nur angesteuert werden, wenn über IP-Alarmmodul oder SecvestIP die PIR-Kamera erfolgreich eingeri chtet
worden ist. Der Netzwerkpfad zum jeweiligen Gerät (unter virtueller Ausgang1 und Ausga ng2) legt auch fest,
welchem Netzwerkgerät die virtuellen Eingänge der PIR-Kamera zugeordnet werden.

42

Deutsch

Verändern Sie die Einstellungen für virtueller Ausgang1 und virtueller Ausgang2 nicht von Hand,
sondern nutzen Sie die Eingabemasken von SecvestIP oder IP-Alarmmodul zur Einbindung der
PIR-Kamera.

13.1 Überwachungsmodus Einstellungen

„Überwachungsmodus aktivieren“ Hiermit setzen Sie die Überwachungsfunktion aktiv. Die Kamera prüft

nun permanent die Auslösebedingungen Zeitplan, Sensorauswahl und Verifizierung.
„Überwachungsmodus reaktieveren“ legen Sie hier die Pausenzeit nach einem Alarm im

Überwachungsmodus fest.

43

Deutsch

13.1.1 Auslöser Einstellungen

Die Einstellungen für das Auslöseverhalten sind in drei Bereiche unterteilt. Erst wenn alle drei Bedingungen
erfüllt sind (=UND-Verknüpfung), wird ein Alarm in der Kamera ausgelöst und die Anweisungen unter „Aktion“
werden ausgeführt.

Zeitplan UND Sensorauswahl UND Verification = Alarm

44

Deutsch

Zeitplan:

Zeitplan INT: Es wird der Kamerainterne Zeitplan genutzt. Dieser kann unter

„Ereignis-Zeitplan“ individuell konfiguriert werden. Befindet sich die Kamera im
ausgewählten Zeitbereich, so ist die Bedingung Zeitplan erfüllt.

Ereignis-Zeitplan

“Son” - “Sam” wählt die Wochentage zur
Ausführung eines Ereignisses.
„Immer“ Aktiviert das Ereignis zu jeder Zeit (24
Stunden)
„Von“ - „bis“ Das Ereignis ist zeitlich eingegrenzt.

Zeitplan EXT: Es wird ein externer Alarm für die Bedingung
Zeitplan genutzt. Dieser Alarm wird über den virtuellen
Eingang1 der PIR Netzwerkkamera ausgewerted. Liegt ein
Alarm vor, so ist hier die Bedingung erfüllt
„Virtueller Eingang1wird benützt“: Als Bedingung wird der
virtuelle Eingang1 zum empfangen des Netzwerkalarms
reserviert.
„Virtueller Ausgang1“: Beim Empfang eines
Netzwerkalarms auf Eingang1 wird zeitgleich auf Ausgang1 ein Alarm geschicht. Diese Funktion ist
automatisch aktiv und ermöglicht die Rückmeldung bei Verwendung eines IP-Alarmmoduls und
Funkvernbedienung.
„Virtueller Ausgang 2 ausschalten“: Bei aktivieren wird der Alarm am virtuellen Ausgang 2 deakvtiert (z.B.:
Sirene), wenn virtueller Eingang1 zurückgesetzt wird (z.B.: Funkvernbedienung)

Sensorauswahl:

Sensorauswahl INT: Es wird der interne PIR-Sensor für die Alarmierung

genutzt. Erkennt der PIR Sensor ein Objekt, so liegt hier ein Alarm vor.
Sensorauswahl EXT: Es werden die virtuellen Einänge 1

und 2 für die Alarmierung genutzt. Steht der Zeitplan
zeitgleich auf EXT, kann hier nur der virtuelle Eingang 2
verwendet werden, andernfalls kann auch der virtuelle
Eingang1 parallel genutzt werden.

„Virtueller Eingang1/2 wird benützt“: Es werden die
virtuellen Eingänge 1 oder 2 für die Alarmierung benutzt.
Diese Eingänge werden entweder vom IP-Alarmmodul oder
SecvestIP angesteuert.

Verifizierung:

ON = die interne Bewegungserkennung der Kamera wird

eingeschaltet und als zusätzliches Kriterium für das
Auslöseverhalten verwendet.
„Normal“: Es werden die unter „Bewegungserkennu ng“
konfigurierten Bewegungsfenster für die Alarmierung genutzt.
„Profil“: Es werden die Bewegungsfenster der Profil­Einstellung genutzt.

45

OFF: Die interne Bewegungserkennung der Kamera wird nicht für den
Überwachungsmodus genutzt.

Deutsch

13.1.2 Serverkonfiguration

Es können 5 Server in der Netzwerkkamera gespeichert werden. Klicken Sie auf „hinzufügen“ um einen
neuen Server zu konfigurieren. Der Server vom Typ „SD“ ist voreingestellt und bezeichnet die SD-Karten­Einheit als Ziel für Datenspeicherungen. Folgende Server-Typen können konfiguriert werden:

 E-Mail: tragen Sie hier die Zugangsdaten ein
 FTP: tragen Sie hier die Zugangsdaten ein. Adresskonvention: ftp.abus-sc.com
 HTTP: tragen Sie hier die Zugangsdaten ein. Adresskonvention: http://abus-sc.com/cgi-bin/upload.cgi
 Netzwerkordner: Adresskonvention: \\192.160.0.5\NAS

Nach Eingabe der Zugangsdaten müssen die Einstellungen gespeichert we rden. Bevor Sie das Fenster
schließen, ist es zu empfehlen einen „Test“ durchzuführen. In einem neuen Fenster des Browsers wird das
Ergebnis angezeigt.

13.1.3 Medien Einstellungen

Es können 5 Medieneinstellungen in dem Viedoserver gespeichert werden.

46

„Medienname“ Eindeutiger Name für das Medium.
Es existieren 4 verschiedene Medien-Typen:

 Momentaufnahme (Dateiformat JPEG)
 Video Clip (Dateiformat MP4)
 Logdatei (Dateiformat TXT)
 Benutzerdefinierte Mitteilung (Dateiformat TXT)

Jedes angelegte Medium darf nur mit einem Ereignis verknüpft werden.

Momentaufnahme

„Quelle“ Die Aufnahme kann von Video-Stream 1-4 erfolgen
„Sende Voralarmbilder“ Anzahl der Momentaufnahmen vor einem Ereignis
„Sende Nachalarmbilder“ Anzahl der Momentaufnahmen nach einem Ereignis

„Dateiname-Zusatz“ Geben Sie hier eine Bezeichnung ein, die dem Dateinamen für die Momentaufnahme
vorangestellt wird.
„Datum und Uhrzeit an Dateiname anhängen“ Mit dieser Option wird die aufgenommene Momentaufnahme
mit dem Datum und der Uhrzeit versehen, um die Dateinamen der Momentaufnahmen entwed er im
sequentiellen oder ereignisgesteuerten Betrieb leicht voneinander unterscheiden zu können. Beispielsweise
bedeutet “video@20030102_030405.jpg”, dass das JPEG-Bild am 2. Januar 2003 um 3 Uhr, 4 Minuten und 5
Sekunden aufgenommen wurde. Wird dieses Suffix ausgelassen, dann wi rd die Datei mit der Bezeichnung
“video.jpg” beim externen FTP-Server nach dem angegebenen Zeitintervall aktualisiert.

Der Dateiname ist wie folgt aufgebaut:
Zusatz_YYYYMMDD_HHMMSS : ABUS_20091115_164501

 Zusatz: siehe Dateiname-Zusatz
 Y: Platzhalter für Jahr, YYYY = 2009
 M: Platzhalter für Monat, MM = 11
 D: Platzhalter für Tag, DD = 15
 H: Platzhalter für Stunde, HH = 16
 M: Platzhalter für Minute, MM = 45
 S: Platzhalter für Sekunde, SS = 01

Videoclip
„Quelle“ Die Aufnahme kann von Video Stream 1-4 erfolgen.

„Voralarm-Aufzeichnung“ Voralarm Aufzeichnungsintervall in Sekunden (max. 9 Sekunden)
„Maximale Dauer“ Maximale Dauer pro Datei (max. 10 Sekunden)

1 9 7

Eine Doppelbelegung eines Mediums hat eine inkorrekte Arbeitsweise der Kamera zufolge.
Möchten Sie für zwei Ereignise denselben Medientyp verwenden, müssen zuvor auch zwei
separate Medientypen angelegt worden sein.

1 9 7

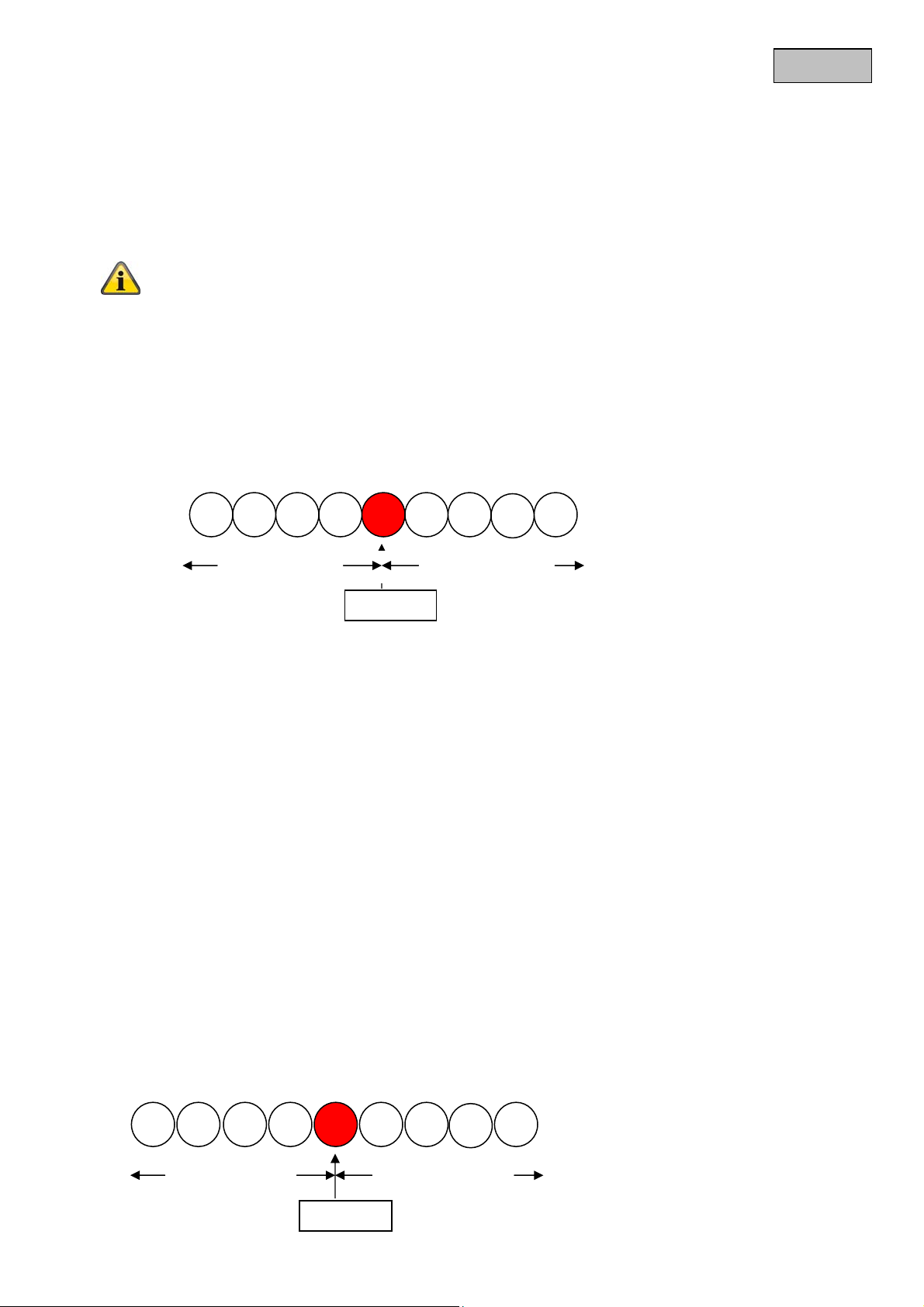

Voralarmbilder Nachalarmbilder

Auslöser

Voralarm Speicher Nachalarm Speicher

Auslöser

6 5 4 3 2

6 5 4 3 2

8

8

47

Deutsch

„Maximale Dateigröße“ Maximale Größe der Datei in kByte (max. 800 kByte)

„Dateiname-Zusatz“ Geben Sie hier eine Bezeichnung ein, die dem Dateinamen für die Videoaufnahme
vorangestellt wird (Details siehe Momentaufnahme)

Deutsch

Logdatei

Speichert den aktuellen System-Log-Inhalt in eine Textdatei.

Custom Message

Eine benutzerdefinierte Meldung in Form von einer Textdatei wird mitgesendet.

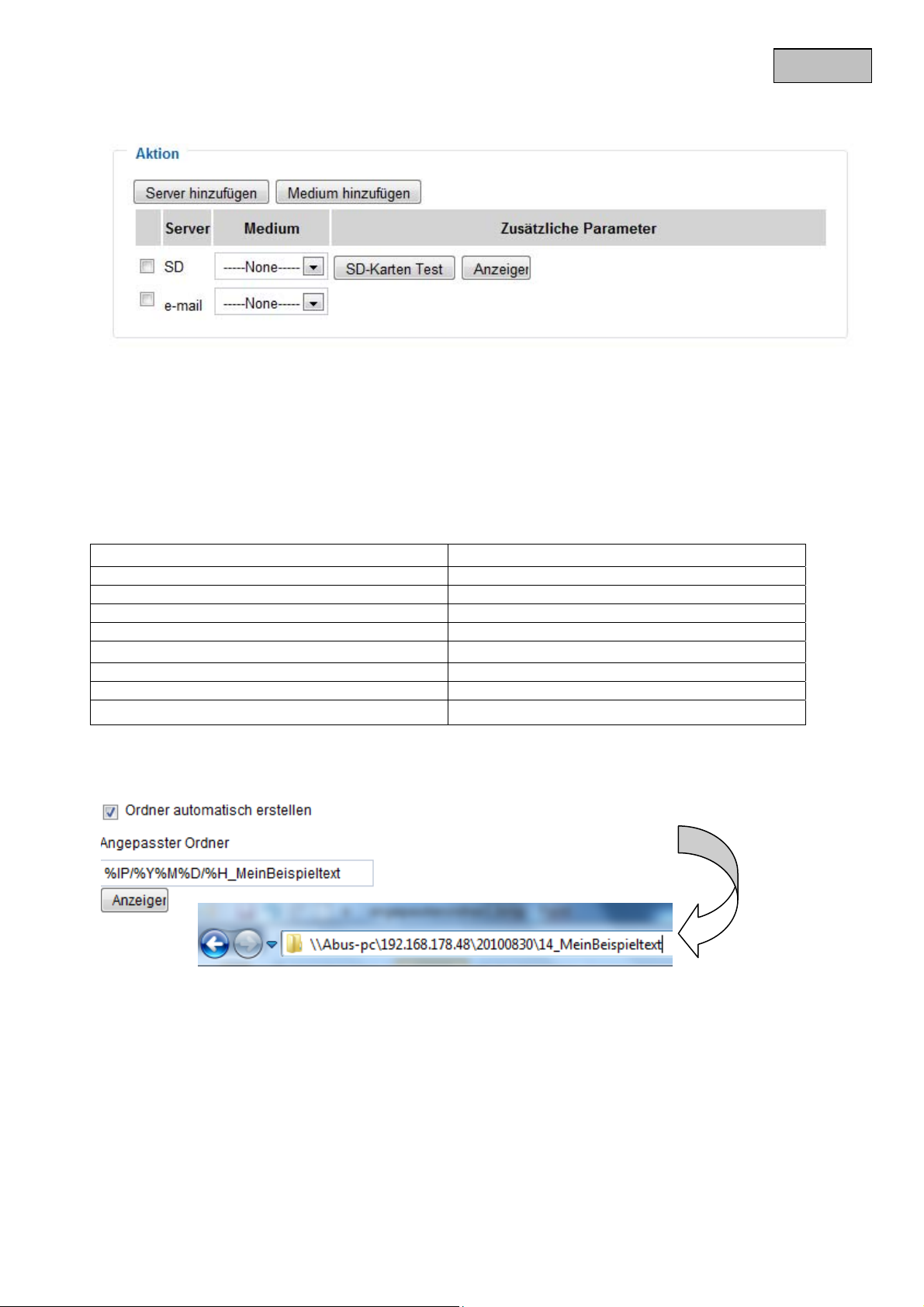

13.1.4 Aktion

Konfigurieren Sie hier die Aktion, welche durchgeführt werden soll, wenn ein ausgelöster Alarm anliegt.
„Virtuellen Ausgang auslösen“ Es wird eine Alarmmeldung per Netzwerkwerkbefehl an den virtuellen

Ausgang1 oder Ausgang2 geschickt. Achten Sie darauf, dass bei Zeitplan EXT nur Ausgang2 zur Verfügung
steht. Die virtuellen Ausgänge können nur mit SecvestIP oder IP-Alarmmodul verwendet werden.

„Schalte Weißliche LED’s an“ Ist das Kontrollfeld aktiviert, werden die Weißlicht LED an der Kamera
angeschaltet. Die Leuchtdauer wird im Feld Sekunden eingestellt. Es können maximal 60 Sekunden
engetragen werden. Sie können auswählen, ob die Weißlich LED’s zu jeder Tageszeit angeschalten werden
(immer) oder nur Nachts (Nachtmodus). Da die nur bei Tageslicht ein Videobild ausgewertet werden kann,
schaltet die Kamera die Weißlicht LED’s direkt nach Alarmierung von Zeitplan und Sensorauswahl zu
(abhängig von Tageszeiteinstellung) .

„Server“ Zu einem bestimmten Server wird das selektierte Medium gesendet (z.B.: eine Email wird mit einer
Momentaufnahme gesendet).

„Ordner automatisch erstellen“ Erstellt automatisch Ordner im Verzeichniss des Netzwerklaufwerkes
„Angepasster Ordner“ Mithilfe von Variablen wird die spezifische Benennung des Ordners festgelegt.

Entnehmen Sie die zur Verfügung stehenden Variablen der untenstehenden Tabelle.

Symbol Beispiel/Funktion

/ Neuen Unterordner anlegen
%IP = IP-Adresse 192.168.0.1
%N = Eventname Motion_W1

%Y = Jahr 2010

%M = Monat 03

%D = Tag 04

%H = Stunde 14

“Beispieltext“ “Beispieltext”

48

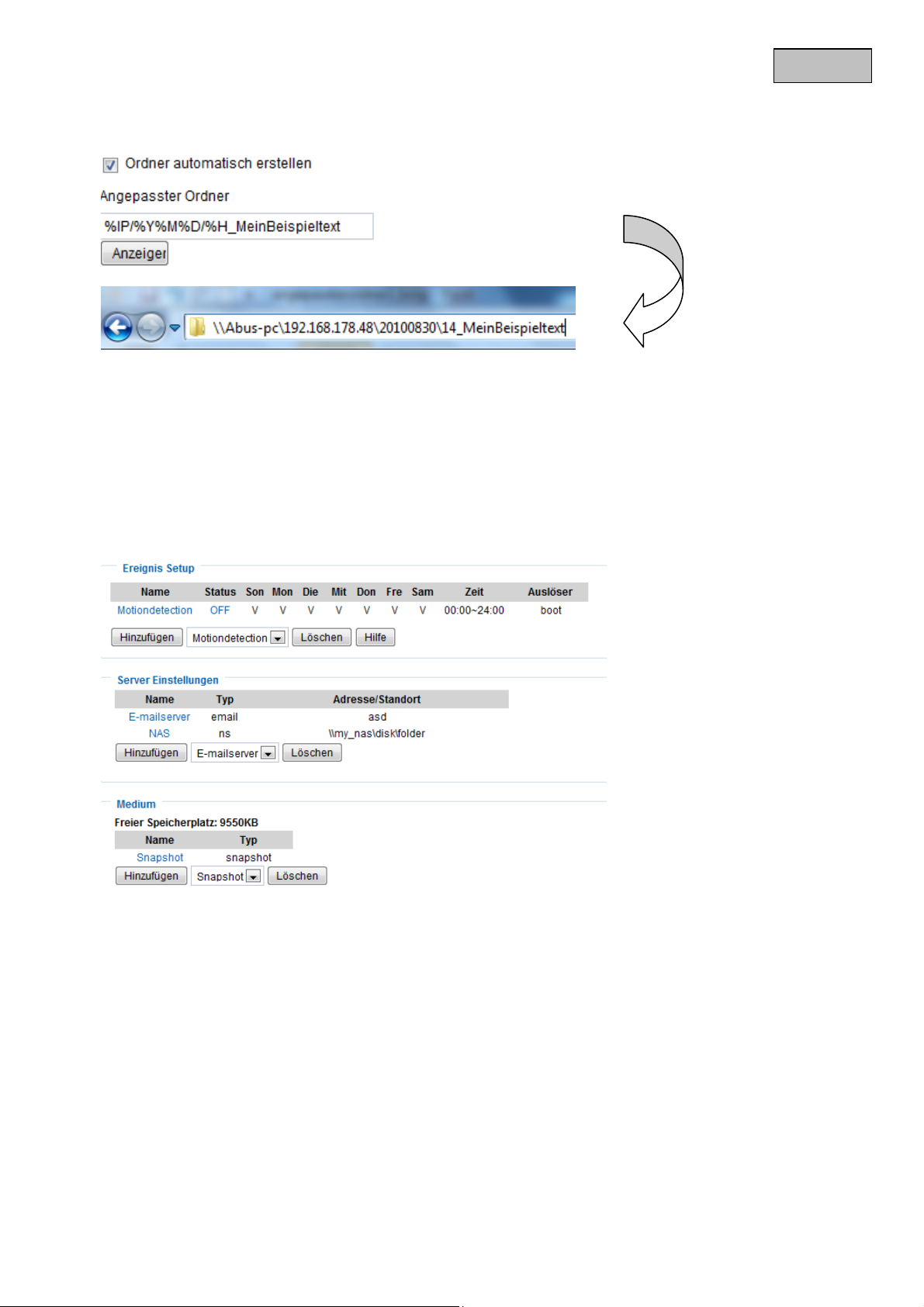

Beispiel:

Folgende Eingabe würde diesen Pfad erstellen.

Deutsch

13.2 Ereignis Setup

Hier können Sie zusätzliche Aktionen für die Netzwerkkamera programmieren. Sollten die Einstellungen für
den Überwachungsmodus nicht ausreichen oder zusätzliche Ereignisse für eine weitere Alarmierungen
benötigt werden, können Sie parallel das normale Ereignis Setup der Kamera nutzen. Die programmierung ist
ähnlich zum Überwachungsmodus mit der Einschräkung, das nur ein einzelnes Ereigni s als Auslöser
verwendet werden kann.

Einstellungen für Server und Medium sind identisch zum Überwachungsmodus.

13.2.1 Ereignis Setup Einstellungen

Ereignis Setup

Klicken Sie auf „hinzufügen“ um ein neues Ereignis zu erstellen. Es können maximal 3 Ereignisse eingestellt
werden.

„Ereignisname“ Vergeben Sie einen eindeutigen Namen unter dem Sie die Ereigniskonfiguration speiche rn
„Ereignis aktivieren“ Setzen Sie Option, um das programmierte Ereignis zu aktiveren.
„Priorität“ Ereignisse mit höherer Priorität werden zuerst abgearbeitet
„Verzögerung“ Pausenzeit zwischen ausgeführten Ereigni ssen (z.B.: bei Bewegungserkennung)

49

Deutsch

13.2.2 Auslöser Einstellungen

„Videobewegungssensor“ Aktiveren Sie das gewünschte Bewegungsfenster
„Periodisch“ Das Ereignis wird periodisch ausgelöst. Maximale Einstellung ist 999 Minuten
„PIR“ Ein Alarm wird ausgelöst, wenn der Kamerainterne PIR-Sensor ein Objekt erkennt.
„System Neustart“ Ereignis wird beim Neustart des Videoservers ausgelöst (vorhergehender

Spannungsverlust) ausgelöst.
„Aufzeichnungsalarm“ Ist der Zielspeicher (SD-Karte, NAS) voll oder wird ein Ringspeicher überschrieben
wird ein Alarm ausgelöst.
„Kamera Sabotageüberwachung“ Ein Alarm wird ausgelöst, wenn eine Kamerasabotage (Verdrehung,
Abdeckung erkannt wird.

„IP geändert“ Sobald der Kamera eine neue IP Adresse zugewiesen wird, wird ein Alarm ausgelöst.

Ereignis-Zeitplan

“Son” - “Sam” wählt die Wochentage zur Ausführung eines Ereignisses.
„Immer“ Aktiviert das Ereignis zu jeder Zeit (24 Stunden)
„Von“ - „bis“ Das Ereignis ist zeitlich eingegrenzt.

13.2.3 Server und Medien Einstellungen

Siehe Server Einstellungen für Überwachungsmods 12.1.2 und Medien Einstellung für Überwachung smodus

12.1.3. Die Einstellungen für Server und Medien im Ereignis Setup sind identisch zum Überwachungsmodus.
50

13.2.4 Aktionen

Deutsch

Konfigurieren Sie hier die Aktion, welche durchgeführt werden soll, wenn ein ausgelöster Alarm anliegt.
„Server“ Zu einem bestimmten Server wird das selektierte Medium gesendet (z.B.: eine Email wird mit einer

Momentaufnahme gesendet).

„Ordner automatisch erstellen“ Erstellt automatisch Ordner im Verzeichniss des Netzwerklaufwerkes
„Angepasster Ordner“ Mithilfe von Variablen wird die spezifische Benennung des Ordners festgelegt.

Entnehmen Sie die zur Verfügung stehenden Variablen der untenstehenden Tabelle.

Symbol Beispiel/Funktion

/ Neuen Unterordner anlegen
%IP = IP-Adresse 192.168.0.1
%N = Eventname Motion_W1

%Y = Jahr 2010

%M = Monat 03

%D = Tag 04

%H = Stunde 14

“Beispieltext“ “Beispieltext”

Beispiel:

Folgende Eingabe würde diesen Pfad erstellen.

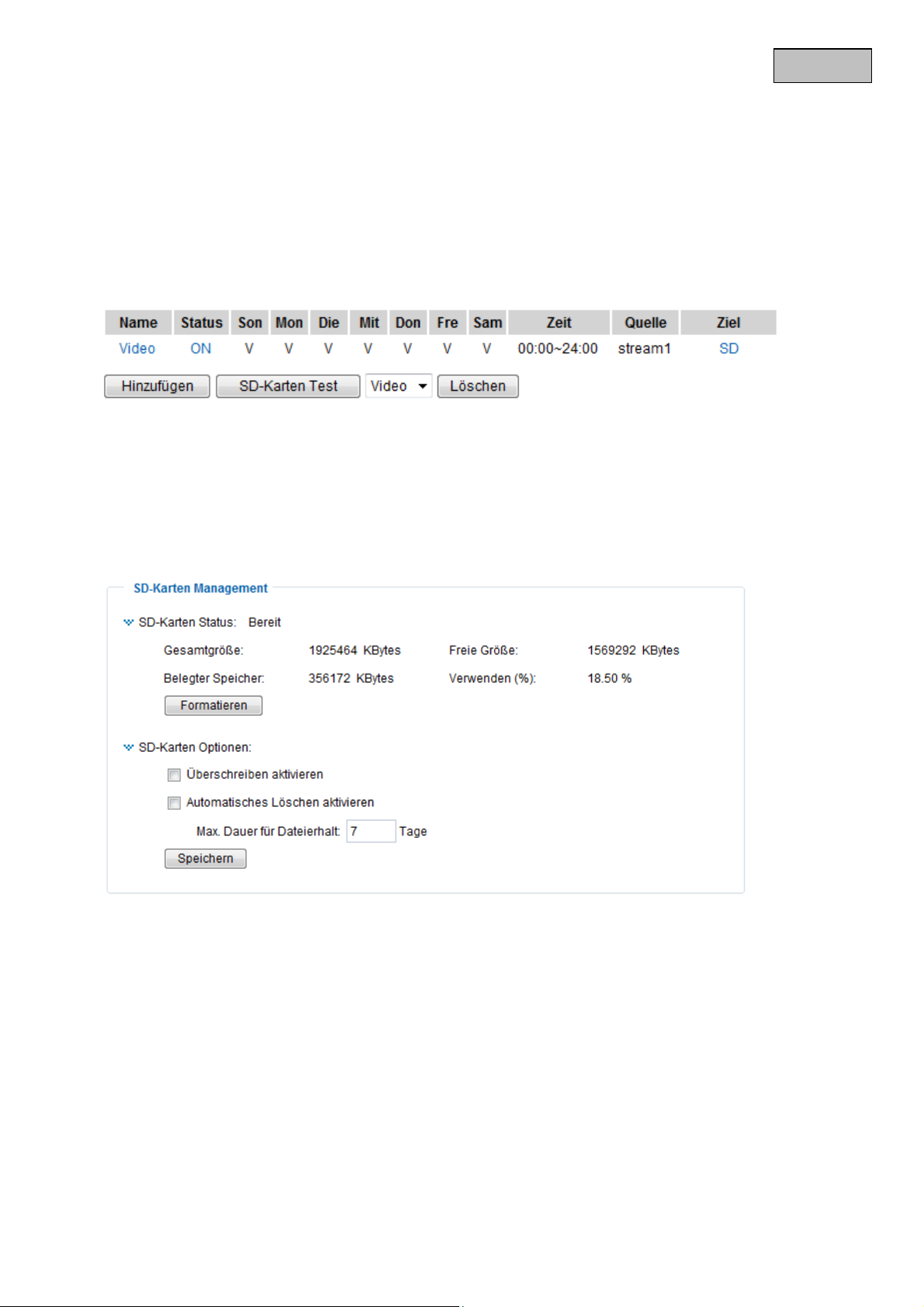

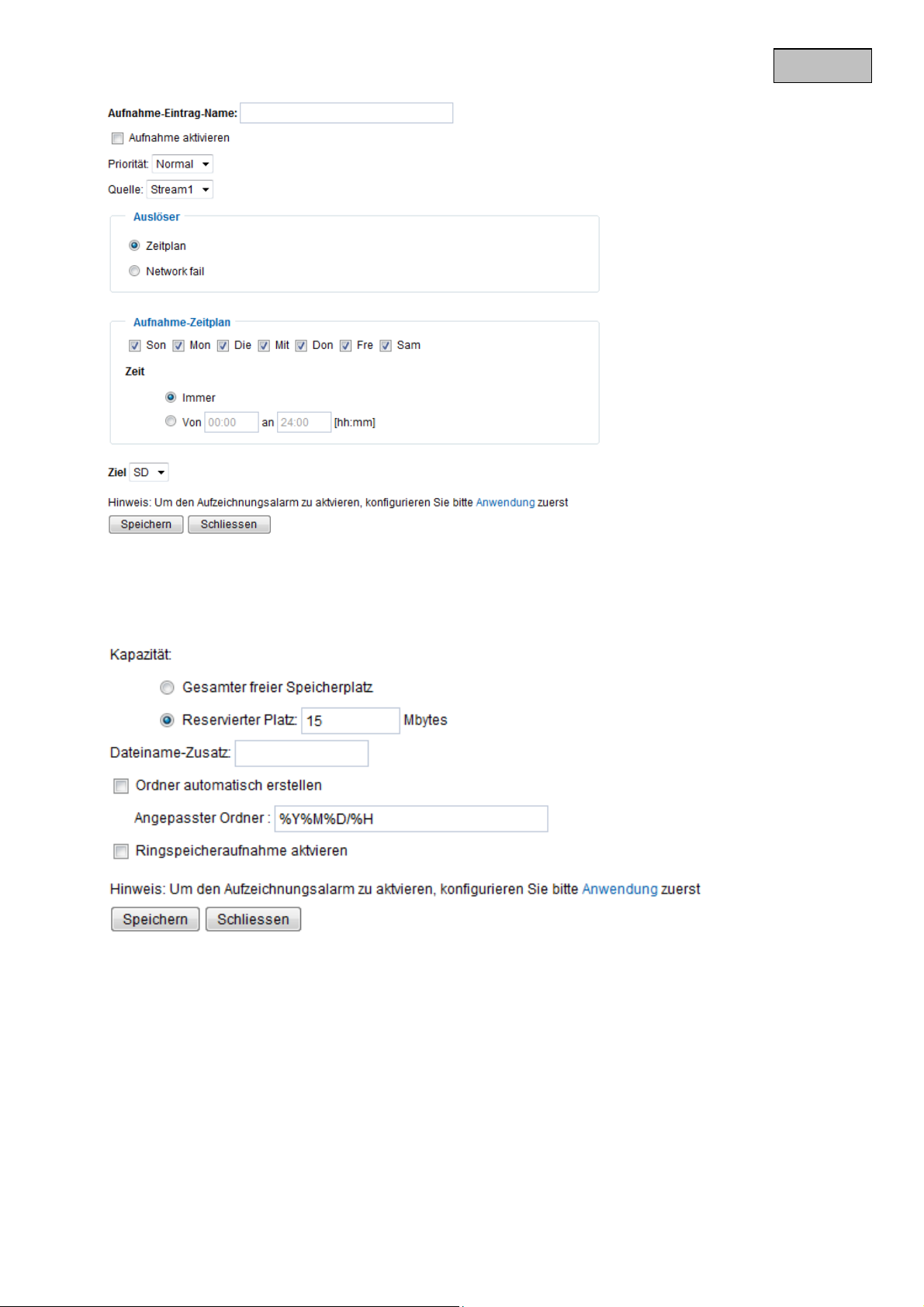

14. Aufnahme

Der Bereich Aufnahme dient dazu, Aufnahmen einzurichten mit dem Unterschied, dass hier
Permanentvideoaufnahmen für SD-Karte oder Netzwerkfreigaben eingerichtet werden könn en. Zwei
Aufnahmeeinstellungen können in der Netzwerkkamera gespeich ert werden. Erstellen Sie eine neue
Aufnahme durch Klick auf „Hinzufügen“

51

Deutsch

Ziel: „Netzwerklaufwerk“

„Aufnahme Name“ Ein eindeutiger Name für einen Aufnahmeeintrag.
„Aufnahme aktivieren“ Auswahlhaken setzen, um Aufnahmeeintrag zu aktivieren.
„Priorität“ Die Aufnahme mit höherer Priorität wird bevorzugt ausgeführt.
„Quelle“ Die Aufnahme kann von Video-Stream 1-4 erfolgen.

„Zeitplan“ der Aufnahme Zeitplan wird genutzt
„Netzwerkfehler“ Tritt ein Netzwerkfehler auf, wird die Datenspeicherung automatisch auf SD-Karte aktiviert

“Son” - “Sam” wählt die Wochentage zur Ausführung der Aufnahme.
„Immer“ Aktiviert die Aufnahme zu jeder Zeit.
„Von“ - „bis“ Die Aufnahme ist zeitlich eingegrenzt.
„Ziel“ SD-Karte oder Netzwerkordner
„Gesamter Speicherplatz“ Der maximal auf dem Zielspeicher zur Verfügung stehender Speicherplatz wird
genutzt.
„Reservierter Platz“ Gibt an, wieviel MB freier Speicherplatz vorreserviert werden.

52

Deutsch

„Aktiviere Ringspeicher“ Schaltet die Ringspeicherfunktion ein. Wird bei der Datenspeicherung der

eingestellte Wert erreicht, werden die ältesten Daten überschrieben.

Aufnahmeübersicht

„Name (Video)“ öffnet die Aufnahmekonfigurationsseite
„Status (ON)“ Setzt den Status der Aufnahme auf AN/AUS
„Ziel (SD)“ Öffnet eine Dateiliste mit den gespeicherten Aufnahmen

15. Lokaler Speicher

Dieser Abschnitt erklärt, wie der lokale Speicher (SD-Karte) der Kamera verwaltet werden kann. Es werden
Karten vom Typ Micros SD/SDHC Class 6 von bis zu 32GByte unterstützt.

Verwaltung der SD-Karte

Nutzen Sie die „Format“-Funktion, wenn Sie die Karte erstmalig in die Kamera einsetzen
Schalten Sie die Option „Überschreiben aktivieren“ ein, werden die ältesten Daten zuerst überschrieben,

wenn die Speicherkapazität der SD-Karte erreicht ist.
Aktivieren Sie die Option „Automatisches Löschen“ wird nach Eingabe der maximalen Vorhaltezeit die SD-

Karte komplett gelöscht.

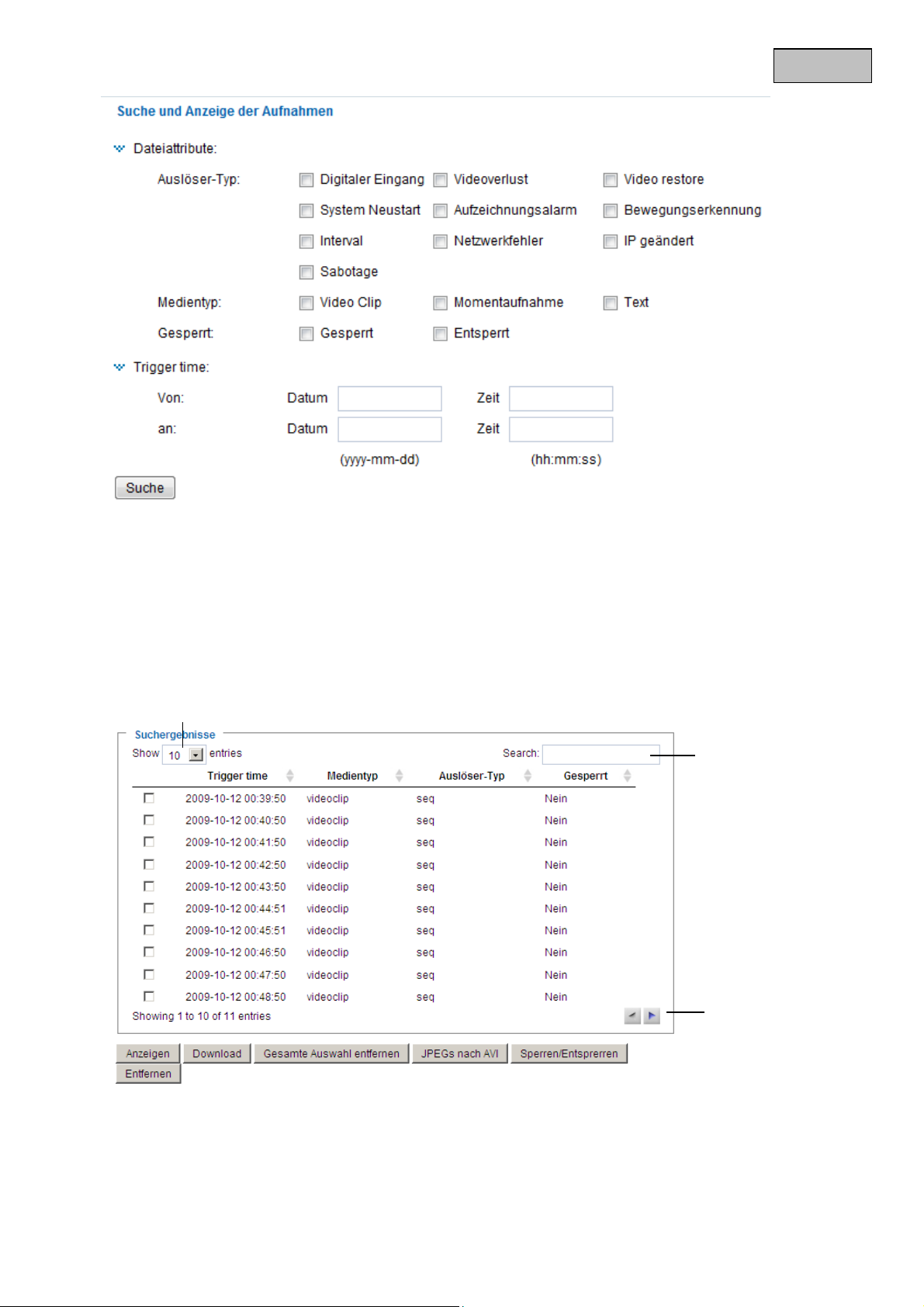

Suche und Anzeige der Aufnahmen

Wird kein Kriterium ausgewählt, werden immer alle Aufzeichnungen in der Ergebnisliste angezeigt

53

A

Deutsch

„Auslöser-Typ“ wählen Sie ein oder mehrere Kriterien aus, anhand der eine Aufzeichnung auf die SD-Karte

erfolgte.
„Auslöse-Zeit“ Wählen Sie den gewünschten Zeitraum

Klicken Sie auf „Suche“. Alle den Kriterien zutreffenden Aufzeichnungen werden in der Ergebnisliste
angezeigt.

Ergebnisliste

nzahl der Elemente auf einer Seite

Suche

Seiten umblättern

„Anzeigen“ Zeigt die ausgewählte Aufzeichnung in einem neuen Fenster an.
„Download“ Bietet die ausgewählte Aufzeichnung zum Download an.
„JPEG zu AVI“ Mehrere JPEG Einzelbild Aufnahmen können selektiert werden (Auswahl-Box) und werden in

eine AVI-Datei umgewandelt.
„Sperren / Entsperren“ Einzelne Aufzeichnungen werden gesperrt. Gesperrte Aufzeichnungen werden nicht
durch die zyklische Speicherung überschrieben. Entsperren entfernt dieses Attribut wieder.

54

„Entfernen“ Gewählte Aufzeichnung wird gelöscht

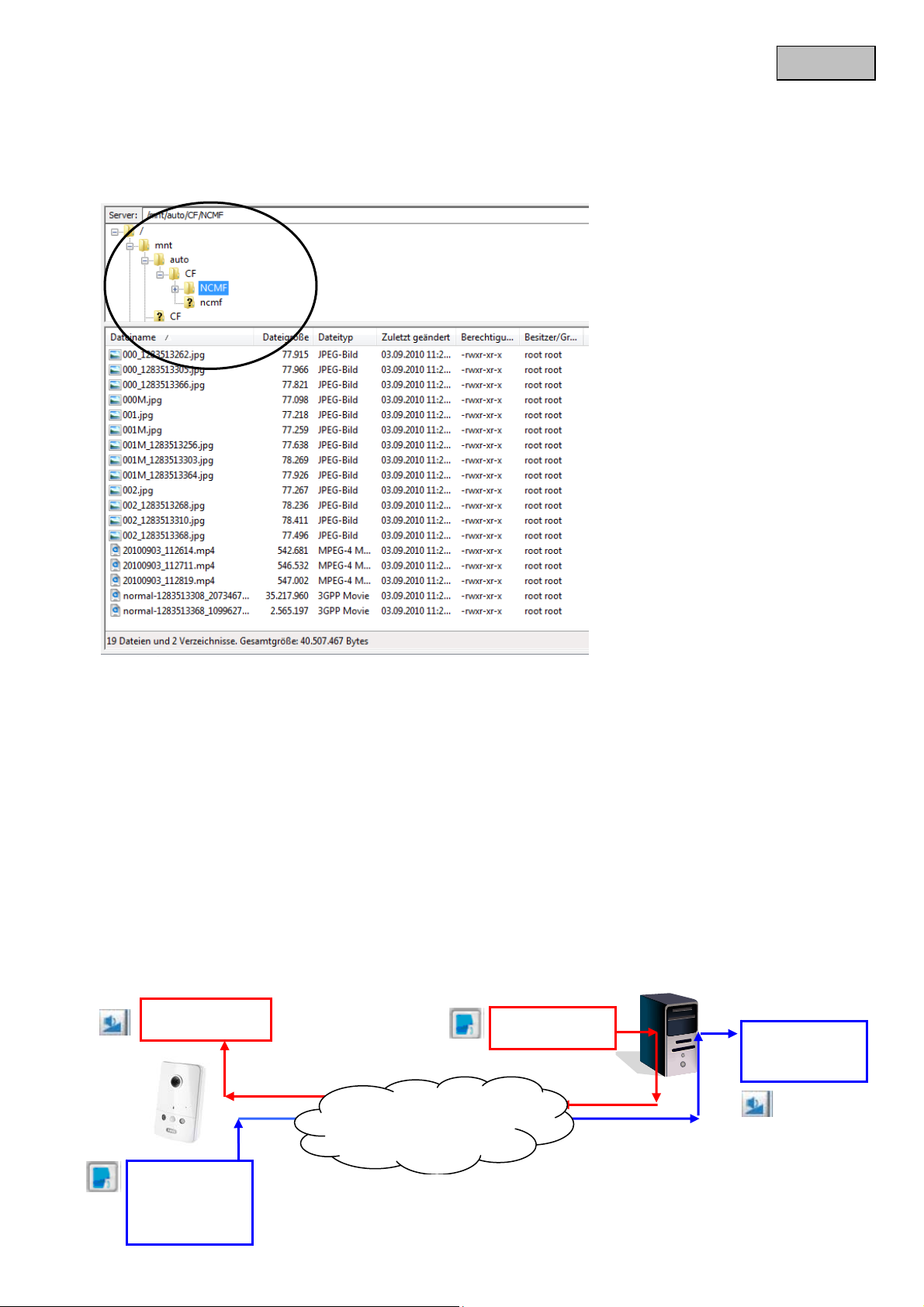

Sie können alternativ auch die auf der SD-Karte gespeicherten Daten über Ihren SD-Kartenleser an Ihrem

PC-System auswerten. Es werden die aufgezeichneten Daten entsprechend Ihrer Dateiendung mit Datum
und Uhrzeit im Dateinamen angezeigt.

Deutsch

16. Logdatei

Klicken Sie auf diesem Link auf der Konfigurationsseite, um die Systemprotokolldatei anzu zeigen. Der Inhalt
der Datei liefert nützliche Informationen über die Konfiguration und die Verbindung nach dem Starten des
Systems. Der Standard der Log-Datei ist RFC 3164. Sie können ebenfalls Daten an einen Log-Server
senden. Aktivieren sie dazu die Option „Remote Protokoll“, und geben Sie die IP-Adresse und die
Portnummer des Servers ein.

17. Parameterliste

Klicken Sie auf diese Link auf der Konfigurationsseite, um alle Parametersätze des Systems anzuzeigen.
Diese Informationen können für Supportfälle bereitgestellt werden.

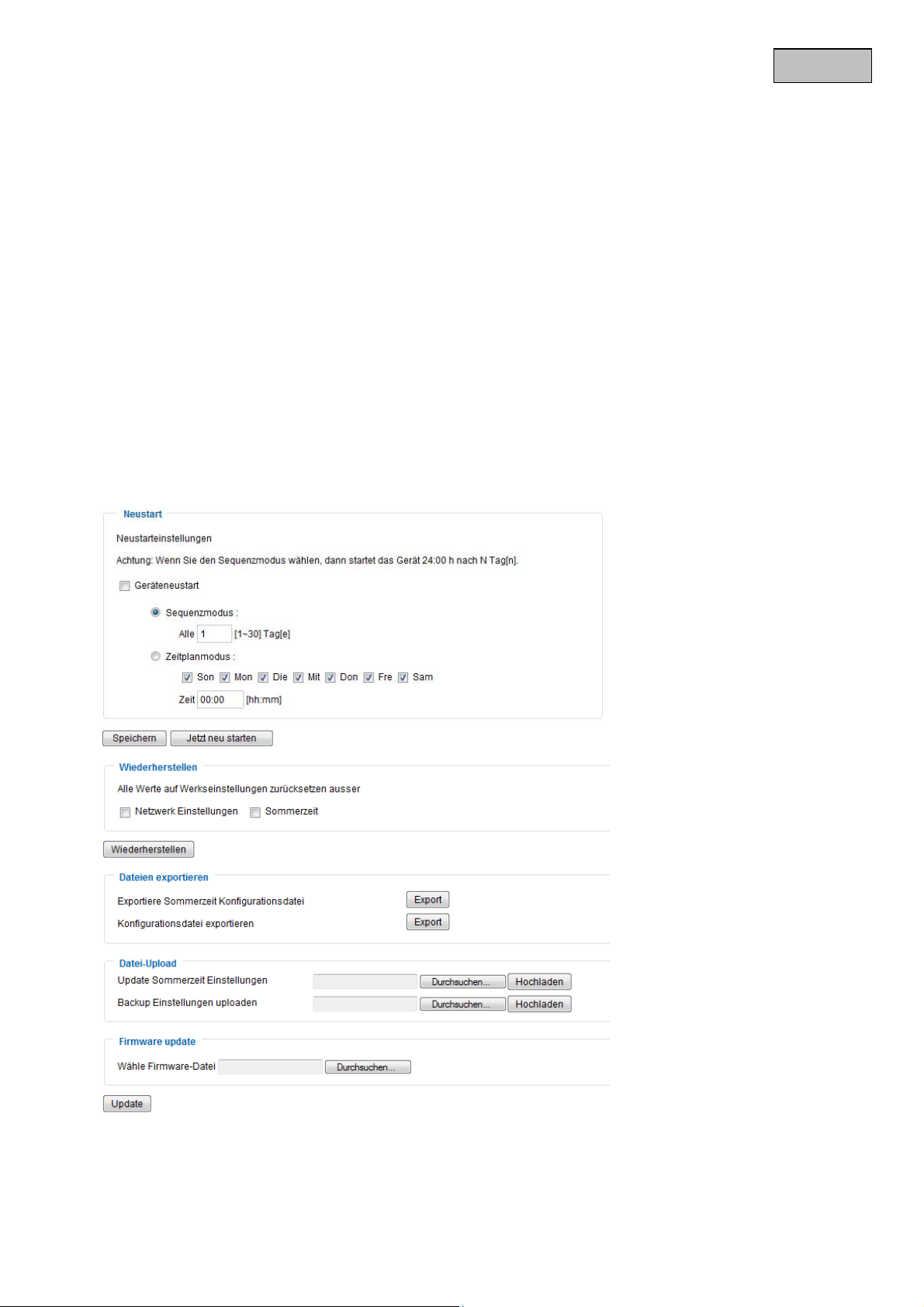

18. Verwaltung

System Neustart

Drücken Sie die Schaltfläche „Jetzt neu starten“, um die Kamera neu zu starten. Sie können alternativ einen
automatisierten Geräteneustart konfigurieren. Dies kann bei Netzwerkproblemen hilfreich sein. Wir empfehlen
Ihnen bei Problemen, die Kamera im wöchentlichen Rhythmus einmal neu zu starten.

55

Wiederherstellen
Drücken Sie die Schaltfläche, um die werkseitigen Voreinstellungen wiederherzustellen. Alle bisher getätigten
Einstellungen gehen hiermit verloren.

Datei exportieren

Drücken Sie die Schaltfläche, um Ihre Netzwerkkameraeinstellung in eine Datei zu exportieren.Ebenso kann
die Sommerzeit Konfigurationsdatei exportiert und gesichert werden.

Datei-Upload

Drücken Sie „Durchsuchen…“ und wählen Sie die passende Konfigurationsdatei aus.
Dannach drücken Sie „Hochladen“ und warten bis die Einstellungen wiederhergestellt wurden.

Deutsch

Firmware update

Hier ist es möglich, analog zum Update mit dem Installationsassistenten, die Firmware der Kamera auf den
neuesten Stand zu bringen. Die aktuellste Firmware ist unter www.abus-sc.com
Update-Datei (*.pkg) aus, und drücken Sie die Schaltfläche UPDATE. Das Update nimmt eine kurze Zeit in
Anspruch. Nach dem anschließenden Neustart der Kamera wird diese mit der neuen Fi rmware in Betrieb
gesetzt.

Trennen Sie auf keinen Fall die Kamera vom Strom währrend eines Firmwareupdates. Es
besteht die Gefahr einer irreparabelen Beschädigung.
Ein Firmwareupdate kann bis zu 10 Minuten in Anspruch nehmen.

erhältlich. Wählen Sie die

19. Wartung und Reinigung

19.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb

zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,
 das Gerät nicht mehr funktioniert und
 nach längerer Lagerung unter ungünstigsten Verhältnissen oder
 nach schweren Transportbeanspruchungen.

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu warte nde
Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

19.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das
Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das
Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche
des Gehäuses angegriffen werden

20. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die
kommunale Sammelstelle für Elektroschrott.

56

Deutsch

21. Technische Daten

Typennummer TVIP41550

Kameratyp Netzwerkkamera
Bildsensor

Passiver Infrarot Sensor
Auflösung
Bildelemente (total) 1280 x 800

Bildelemente (effektiv) 1280 x 800
Objektiv f = 3,45mm, F2.4
Horizontaler Blickwinkel 57.8°
Digitaler Zoom 4 x
Bildkomprimierung H.264, MPEG-4, MJPEG
Bildrate H.264 1280x800@25FPS
MPEG-4 1280x800@25FPS
MJPEG 1280x800@25FPS
Anzahl paralleler Streams 4 (MJPEG, MPEG-4, H.264, 3GGP)
Electronic Shutter 1/5, 1/15, 1/30
Weißabgleich Ja
Verstärkeregelung AGC
Gegenlichtkompensation BLC
Anzahl maximal User 10
Bewegungserkennung 3 Zonen je Profil
Vor- / Nachalarmspeicher 7 Vorlalarm- , 1 Ereignis-, 7 Nachalarmbilder
Bild-Overlay Datum, Kameraname, Privatzonen
Alarmeingang 2 x virtueller Alarmeingang
Alarmausgang 2 x virtueller Alarmausgang
Audio Audioausgang (Speaker Out), int. Mikrofon, 2-Wege-Audio
Alarmmeldung E-Mail / FTP / HTTP-Benachrichtigung / Alarmausgang / NAS

Unterstützte Browser Mozilla Firefox oder Internet Explorer 6.x und höher
Unterstützte Software eytron VMS, ONVIF Unterstützung
SD-Karte max. 32GB MicroSD/SD-HC
Weißlich LED‘s 2 x 1 Watt
Netzwerkanschluss RJ-45 Ethernet 10/100 Base-T, WLAN 802.11b/g/n
Netzwerkprotokolle IPv4, IPv6, TCP/IP, HTTP, UPnP, RTSP/RTP/RTCP, IGMP, SMTP,

Verschlüsselung HTTPS SSLv3, WEP, WPA-PSK, WPA2-PSK
Zugriffsschutz IP-Adressfilter, Benutzername, Passwort, 3 Berechtigungsstufen
Spannungsversorgung 12 VDC
Stromverbauch Max. 5,0 Watt
Betriebtemperatur 0°C ~ 45°C
Abmessungen (BxHxT) 80 x 120 x 37 mm
Zertifizierungen CE, RoHS, C-Tick

1/4“ProgressiveScanSensor
Integriert,5Metere
176x144–1280x800(Zwischenschrittefreiwählbar)

Laufwerk / MicroSD-Karte

FTP, DHCP, NTP, DNS, CoS, QoS, SNMP, 802.1X

22. URL Kommandos

Für die Kunden, die bereits über ihre eigene Webseite oder Web-Steuerung s-Anwendung verfügen, kann die
Kamera über URLs leicht integriert werden. In diesem Abschnitt werden die Kommandos im URL-Format der
Kamera aufgeführt. Die Erläuterungen sind im Anhang der Anleitung in englischer Spra che aufgeführt.

57

Deutsch

23. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Kamera TVIP41550 u.a. Linux-Software-Programme
enthalten, welche ausschließlich unter der GNU General Public License (GPL) lizensiert werden. Um eine
GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen d er
GPL.

Lizenztext
Der Lizenztext zur GNU General Public Licence ist auf der beiliegenden Software CD oder auf der ABUS

Security-Center Homepage unter
http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL
einzusehen.

Source Code

Die verwendeten Sourcecodes auf bei ABUS Security-Center unter der E-Mail-Adresse license@a bus-sc.com
beginnend ab Kauf bis zu 3 Jahre auf Anfrage zu beziehen.
Lauffähigkeit des Gesamtsystems

Die zum Download angebotenen Software Pakete (Source Codes) ermöglichen es ni cht, ein funktionierendes
Gesamtsystem zu errichten. Dazu fehlen verschiedene Software-Anwendungen und die für das
Netzwerkkamera-System entwickelte Hardware.

24. Technologie Lizenzhinweise

MPEG-4/H.264 AAC Technology

THIS PRODUCT IS LICENSED UNDER THE MPEG-4 AAC AUDIO PATENT LICENSE. THIS PRODUCT
MAY NOT BE DECOMPILED, REVERSE-ENGINEERED OR COPIED, EXCEPT REGARD TO PC
SOFTWARE, YOU MAY MAKE SINGLE COPIES FOR ARCHIVAL PURPOSES. FOR MORE
INFORMATION, PLEASE REFER TO HTTP://WWW.VIALICENSING.COM.

MPEG-4/H.264 Visual Technology

THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE
PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN
COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD ("MPEG-4 VIDEO") AND/OR (ii) DECODING
MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON­COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA
TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER
USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND
COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE
HTTP://WWW.MPEGLA.COM

.

58

AMR-NB Standard

THIS PRODUCT IS LICENSED UNDER THE AMR-NB STANDARD PATENT LICENSE AGREEMENT.
WITH RESPECT TO THE USE OF THIS PRODUCT, THE FOLLOWING LICENSORS’ PATENTS MAY
APPLY:
TELEFONAKIEBOLAGET ERICSSON AB: US PAT. 6192335; 6275798; 6029125; 6424938; 6058359.
NOKIA CORPORATION: US PAT. 5946651; 6199035. VOICEAGE CORPORATION: AT PAT. 0516621; BE
PAT. 0516621; CA PAT. 2010830; CH PAT. 0516621; DE PAT. 0516621; DK PAT. 0516621; ES PAT.
0516621; FR PAT. 0516621; GB PAT. 0516621; GR PAT. 0516621; IT PAT. 0516621; LI PAT. 0516621; LU
PAT. 0516621; NL PAT. 0516621; SE PAT 0516621; US PAT 5444816; AT PAT. 819303/AT E 198805T1;
AU PAT. 697256; BE PAT. 819303; BR PAT. 9604838-7; CA PAT. 2216315; CH PAT. 819303; CN PAT.
ZL96193827.7; DE PAT. 819303/DE69611607T2; DK PAT. 819303; ES PAT. 819303; EP PAT. 819303; FR
PAT. 819303; GB PAT. 819303; IT PAT. 819303; JP PAT. APP. 8-529817; NL PAT. 819303; SE PAT.
819303; US PAT. 5664053. THE LIST MAY BE UPDATED FROM TIME TO TIME BY LICENSORS AND A
CURRENT VERSION OF WHICH IS AVAILABLE ON LICENSOR’S WEBSITE AT
HTTP://WWW.VOICEAGE.COM

Deutsch

59

TVIP41550

User Manual

Version 11/2010

Original English user manual. Keep for future use.

60

English

Introduction

Dear Customer,
Thank you for purchasing this product.

This product meets the requirements of the applicable European and national guidelines. The
corresponding declarations and documents can be obtained from the manufacturer
(www.abus-sc.com).

To maintain this condition and to ensure risk-free operation, you as the user must observe these operation
instructions!

Before initial start-up, read through the complete operating instructions observing operating and safety
instructions.

All company and product names mentioned in this document are registered trademarks.
All rights reserved.

If you have any questions, please contact your installer or your local dealer!

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or in accuracies, please
inform us about these on the back of this manual given address.
The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves
the right to make at any time modifications to the product or user manual without a previous announcement.
The company is not liable or responsible for direct and indirect subsequent dama ges which are caused in
connection with the equipment, the performance and the use of this product.
No guarantee for the content of this document is taken.

61

English

Icon explanation

A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.

An exclamation mark in the triangle points to an important note in this user manual
which must be minded.

This symbol can be found when you are to be given tips and information on operation.

Important safety advice

The warranty will expire for damage due to non-compliance with these operating
instructions. ABUS will not be liable for any consequential loss!

ABUS will not accept liability for damage to property or personal injury caused by

Dear customer,
The following safety instructions are intended not only for the protection of your health, but also for
the protection of the device. Please read through the following points carefully:

incorrect handling or non-compliance with the safety-instructions.
In such cases the warranty will expire.

 There are no parts on the inside of the product which need to be serviced. Apart from this, the license

(CE) and the guarantee/warranty will lapse if you open/take the product apart.

 The product will be damaged even it falls from a low height.
 This device can be used in internal area.
 At the installation of the product please take care that direct sunlight cannot fall onto the image sensor

of the device. Please follow the installation instructions in the corresponding chapter of this user
manual.

Avoid using the device under the following unfavorable ambient conditions:

 wetness or excessive air humidity
 extreme cold or heat
 direct sunlight
 dust or combustible gases, vapors or solvents
 strong vibration
 strong magnetic fields, such as those found in the vicinity of machinery or loudspeakers
 the camera should not positioned with opened iris towards the sun - this can lead to the

destruction of the sensor.
 the camera may not be installed on unstable surfaces

General safety instructions:

 Do not leave packaging material lying around carelessly. Plastic/ foil/bags and polystyrene parts etc.

could become dangerous toys for children.

 For safety reasons don’t give the camera into child hands due to them being able to swallow small

parts.

 Please do not insert objects through the openings into the device.
 Use only accessories which are specified by the manufacturer.

Please do not connect incompatible parts to the device.

 Please pay attention to the safety instructions and user manuals of the other connected devices.
 Check the device for damages before installation. If this should be the case please do not use it.
 Please adhere to the operational voltage limitations listed in the technical data. High voltage could

destroy the device and pose a health hazard (electric shock).

62

W

Safety advice

1. Mains supply: Power supply 110 - 250VAC, 50/60Hz / 12VDC, 1,5A (included in package content)
Operate this product only from the type of power supply indicated on the marking label. If you are not sure
of the type of power supplied to your home, consult your local power company. Disconnect the product
from the mains before you start any maintenance or installation procedures.

2. Overloading
Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.

3. Cleaning
Disconnect the product from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust
the product.

Warnings

Follow all safety and operating advises before starting-up the device!

1. Follow these directions in order to avoid damage of the power cord or plug:

 Do not modify or process the power cord or plug arbitrarily.
 Do not bend or twist the power cord.
 Make sure to disconnect the power cord holding the plug.
 Keep heating appliances as far as possible from the power cord in order to prevent the cover

vinyl from melting.

2. Follow these directions. Failure to follow any of them may cause electrical shock:

 Do not open the main body, except for installing the HDD.

Disconnect the product from the mains before you start.

 Do not insert metal or inflammable objects inside the product.
 In order to avoid any damage during lighting use a surge protection.

3. Do not use the product when it is out of order. If you continue to use the product when defective, serious
damage can be caused to it. Make sure to contact your local product distributor if the product is out of
order.

During the installation into an existing video surveillance system make sure that all devices are
disconnected from the low and supply voltage circuit.

English

If in doubt allow a professional electrician to mount, install and wire-up your device. Improper

Unpacking

electrical connection to the mains does not only represent at threat to you but also to other
persons.

ire-up the entire system making sure that the mains and low voltage circuit remain separated

and cannot come into contact with each other in normal use or due to any malfunctioning.

While you are unpacking the device please handle it with utmost care.

If you notice any damage of the original packaging, please check at first the device.
If the device shows damages, please contact your local dealer.

63

English

Contents

Intended use .................................................................................................................................................. 66

1. Scope of delivery .................................................................................................................................. 66

2. Installation ............................................................................................................................................. 67

2.1 Power supply ........................................................................................................................................ 67

2.2 Installing the camera ............................................................................................................................ 67

3. Camera description .............................................................................................................................. 68

3.1 Front view/Rear view ............................................................................................................................ 68

3.2 LED status display ............................................................................................................................... 69

4. Initial start-up ........................................................................................................................................ 69

4.1 First camera access ............................................................................................................................. 70

4.2 Connecting to the camera by using a web browser ......................................................................... 71

4.3 Installing the Active-X plug-in ............................................................................................................. 71

4.4 Adjusting the security settings ........................................................................................................... 71

4.5 Password authentication ..................................................................................................................... 72

4.6 Connecting to the camera by using a RTSP player .......................................................................... 72

4.7 Connecting to the network camera by using a mobile phone ......................................................... 72

4.8 Connecting to the camera by using eytron VMS Express ............................................................... 73

5. User functions ...................................................................................................................................... 74

5.1 Audio / video control ............................................................................................................................ 75

5.2 Client settings ....................................................................................................................................... 76

6. Administrator Settings ......................................................................................................................... 77

6.1 System ................................................................................................................................................... 77

6.2 Security ................................................................................................................................................. 78

6.3 HTTPS .................................................................................................................................................... 78

6.4 SNMP ..................................................................................................................................................... 79

6.5 Network ................................................................................................................................................. 80

6.5.1Network settings................................................................................................................................... 80

6.5.2IEEE 802.1x ........................................................................................................................................... 82

6.5.3HTTP ...................................................................................................................................................... 82

6.5.4FTP ......................................................................................................................................................... 82

6.5.5HTTPS .................................................................................................................................................... 83

6.5.6Two-way audio ...................................................................................................................................... 83

6.5.7RTSP transmission .............................................................................................................................. 84

6.5.8Multicast transmission ........................................................................................................................ 84

7. WLAN ..................................................................................................................................................... 85

8. DDNS ..................................................................................................................................................... 87

8.1 Setting up a DDNS account ................................................................................................................. 88

8.2 DDNS access via a router .................................................................................................................... 89

9. Access list ............................................................................................................................................. 89

10. Audio and Video ................................................................................................................................... 91

64

10.1 Image Settings ...................................................................................................................................... 92

10.2 Privacy masking zones ........................................................................................................................ 92

10.3 Sensor settings ..................................................................................................................................... 93

10.4 Viewing window .................................................................................................................................... 93

10.5 Basic setting: ........................................................................................................................................ 94

10.6 Day/night settings ................................................................................................................................ 95

10.7 Audio settings ....................................................................................................................................... 95

11. Motion detection ................................................................................................................................... 95

12. Camera tampering detection ............................................................................................................... 97

13. Guard mode .......................................................................................................................................... 98 

13.1 Guard mode settings ........................................................................................................................... 99

13.1.1 Trigger settings .......................................................................................................................... 100

13.1.2 Server settings ........................................................................................................................... 101

13.1.3 Media settings ............................................................................................................................ 102

13.1.4 Action .......................................................................................................................................... 104

13.2 Event set up ........................................................................................................................................ 105

English

13.2.1 Event Setup settings ................................................................................................................. 105

13.2.2 Trigger settings .......................................................................................................................... 106

13.2.3 Server and media settings ........................................................................................................ 106

13.2.4 Action .......................................................................................................................................... 107

14. Recording ............................................................................................................................................ 107

15. Local memory ..................................................................................................................................... 110

16. Log file ................................................................................................................................................. 111

17. Parameter list ...................................................................................................................................... 111

18. Management ........................................................................................................................................ 112

19. Maintenance and Cleaning ................................................................................................................ 113

19.1 Function Test ...................................................................................................................................... 113

19.2 Cleaning .............................................................................................................................................. 113

20. Disposal ............................................................................................................................................... 113

21. Technical data ..................................................................................................................................... 114

22. URL Commands .................................................................................................................................. 114

23. License information ........................................................................................................................... 114

24. Technology license information ....................................................................................................... 115

Appendix ...................................................................................................................................................... 286

A.) HTTP/CGI Command .......................................................................................................................... 286

65

English

Intended use

The network camera is equipped with a high-end image sensor. For video surveillance the video can be u s ed
for indoor surveillance application. In order to run the camera outside an outdoor housing is nece ssary.

Any other use than that described above can lead to damage to the product and in addition
involve other risks. This does not include operation for other applications and would in case of
doing so the guarantee and any related liability will lapse. This is also the case if any
unauthorized changes or additions have been made to the product.

Please read through the entire manual carefully before putting this product into operation. This
operating manual contains guidelines that are important for correct mounting and operating.

1. Scope of delivery

ABUS

PIR network camera

TVIP41550

Power supply

Mounting bracket

Quickguide

Software CD

including user manual

66

English

2. Installation

Make sure that all previous listed accessories were included in scope of delivery. In order to operate the
camera an Ethernet network cable is necessary. The cable has to comply with specifications of UTP
categories 5 (CAT 5) and must not exceed 100 meters of length.

2.1 Power supply

Before you start the installation make sure that the mains voltage and the nominal voltage of the camera
correspond.

2.2 Installing the camera

For installing the camera to wall you need to mount the camera bracket to the bottom of the camera. If the
installation of the camera is on a ceiling you first need to mount the socket to the top of the camera with the
included screws. You can then mount the camera bracket to the socket.

ATTENTION!

Make sure to disconnect the camera from the power supply during installation.

67

3. Camera description

3.1 Front view/Rear view

English

Micro SD card slot: Insert the Micro SD/SDHC card for storing video data here
Status LEDs: Camera status display. Detailed descriptions can be found in the following
PIR sensor: Integrated PIR sensor with a range of up to 5 metres
White light LEDs: Integrated white light LEDs with a range of up to 5 metres
Microphone: Integrated microphone for recording audio signals
Audio output: Audio output via connected loudspeakers, two-way audio function
Ethernet 10/100 RJ45 connector: Used for establishing a network connection via the RJ-45 plug
Integrated WLAN: Used for establishing a wireless network connection using WLAN 802.11 b/g/n
Voltage supply: Connection for 12 V PSU
Reset button: Manual restart or reset to factory settings

68

English

3.2 LED status display

Status LED description:

Status / LED colour Green Red
System start Off On
Camera turned off Off Off
Network works (heartbeat) 1/s On
Network problem Off On
Firmware update 1/s 0.1/s
Restoring factory settings Off 0.1/s

In order to reboot the camera or restore the factory settings press the reset button. Use an appropriate small
tool.

Camera reboot: Press the reset button once and wait until the camera to restart.
Restore factory settings: Press and hold the reset button for approx. 30 seconds until the status LEDs start

flashing. All settings will be reset to factory default.

4. Initial start-up

Direct connection between camera and PC / laptop

1. Make sure to use a crossover network cable

2. Connect the cable with the Ethernet port of the PC / Laptop and the camera

3. Connect the power supply to the camera

4. Configure the IP address of the PC / Laptop to 169.254.0.1

5. Continue with point 4.1 in order to finish the initial installing and build-up a connection to the
camera

 Crossed Ethernet cable

69

Connecting the camera by using a router / switch

1. Make sure to use a pair of patch cables

2. Connect the cable with Ethernet port of the PC / laptop with the router / switch.

3. Connect the cable with the network cable and with the router / switch.

4. Connect the power supply to the camera

5. If there is a name server (DHCP) available in your network then set the IP address of your PC /
laptop to “automatically receive IP address”

6. If there is no name server (DHCP) available set the IP address of your PC / laptop to 169.254.0.1

7. Continue with point 5.1 in order to finish the initial installing and build-up a connection to the

camera.

Internet

Patch cable

English

4.1 First camera access

The first camera access takes place by using the program „Installation Wizard 2“.
After starting the wizard it will automatically search the network for all connected EyeseoIP network cameras
and cameras.

You can find the program on the on the CD at

CD-ROM\Tools\EyseoIP Tools\

Install the program on your PC and start it. The
wizard will automatically search your network
for EyseoIP camera.

The IP address at factory default is

169.254.0.99. Without using the installation
wizard you can only connect to the camera if
the IP address of the PC is between

169.254.0.1 and 169.254.0.98.
If a DHCP server is active in your network the

IP address for your PC and camera will be set
automatically.

Start now the installation wizard. If no DHCP
server is active the installation wizard adds a
virtual IP address in the range of 169.254.0.xx.
As long as the installation wizard is active you
can access the network camera by using the
virtual IP address. We recommend adjusting immediately the cameras network settings to the IP settings of
the PC’s network.

After closing Installation wizard 2 the additional virtual IP adress will be removed. If IP­Camera’s IP address is still in a different IP area then the one from your PC the camera access

70

is no longer possible.

English

4.2 Connecting to the camera by using a web browser

If connecting to the camera by using Mozilla Firefox or Netscape a QuickTime stream will be displayed. This
requires that QuickTime from Apple is installed

In order to show the video stream when using Microsoft Inter Explorer a video plug-in is required. This will be
installed when connecting to the camera. A window will appear asking you to install the plug-in. Press the
install button to continue an install the plug-in. Depending on the security setup of the Internet Explorer the
installation might be blocked. In this case you need to adjust the security settings.

4.3 Installing the Active-X plug-in

For Mozilla Firefox or Netscape users, your browser will use Quick Time to stream the live
video. If you don’t have Quick Time on your computer, please download it first, then launch
the web browser.

4.4 Adjusting the security settings

NOTICE!

The security settings of the Internet Explorer can prevent displaying the video stream. Change
at „Extras/Internet Options/Security“ to a lower level. Make sure to activate the ActiveX control
elements at “Custom Level”.

71

English

4.5 Password authentication

At factory default there is no admin password set for accessing the camera. For security reasons the
administrator should immediately set a password after the initial setup. After setting an admin password the
camera will request for every access a username and password.

The permanent default username for the admin will be „„root” and cannot be changed. The only way to reset
the password if it is forgotten is to reset the camera to factory default settings.

In order to access the camera enter username “root” and the before defined password.

-> After successful authentication you will connect to the camera and a video stream will be displayed.

4.6 Connecting to the camera by using a RTSP player

You can display the MPEG-4 video streams by connecting to the camera with a RTSP capable media player.
Following free media players support RTSP:

 VLC Media Player
 Real Player
 QuickTime Media Player

The RTSP address has to be entered as following:

rtsp://<IP-address of the network camera>:<rtsp Port>/<Name of the video stream >

How to change the name of the video stream will be explained further on.

Example:

rtsp://192.168.0.99:554/live.sdp

4.7 Connecting to the network camera by using a mobile phone

Make sure that your mobile phone is able to establish a internet connection. Furthermore the mobile phone
has to have an RTSP capable media player like:

 Real Player
 Core Player

More information you can find in chapter “RTSP-Transmission”.

72

Please notice that limited access can occur, due to low mobile network bandwidth. We recommend following
settings to optimize the video stream:

English

Video compression MPEG-4
Resolution 176x144
I Frame 1 Second
Video quality (constant bit rate) 40 Kbit / Second
Audio Compression (GSM-AMR) 12.2 Kbit / Second

If the media player does not support the RTSP authentication, then deactivate this option in the RTSP settings
of the camera.

The RTSP address has to be entered as following:
rtsp://<IP-address of the camera >:<rtsp Port>/<Name of the video stream >

How to change the name of the video stream will be explained further on.

Example:

rtsp://192.168.0.99:554/live.sdp

4.8 Connecting to the camera by using eytron VMS Express

The included CD contains the free recording software eytron VMS Express. This software enables you to
connect and display to several IP cameras and record these. Further information can be found in the manual
of the software located on the CD.

73

5. User functions

Open the main menu on the video server. The interface is divided into the following main areas:

Control

Live image

English

Live image

Here you can view the live video image of the network camera

PIR network camera control

Video Stream

Select from video streams 1 – 4 to view the live image.

Snapshot

Create a snapshot (without ActiveX plug-in).

Virtual output 1 / 2

Switch the virtual output 1 / 2 on and off manually.

Configure the video server (administrator settings).

Configure the client settings; you can find detailed information on the following pages.

Set the interface language.

Configuration

Client Settings

Language

Audio / video control

74

Variable view sizes

Using these buttons, you can choose from three different zoom levels for the live picture (100%, 50% and
25%). You can also adjust the live picture to automatically fit the current browser size. Do do this, select the
“AUTO” option.

Screen ratio

Press the “4:3” button to set the page ratio of the live picture to 4:3.

English

5.1 Audio / video control

Variable view sizes

The web browser displays a new window containing the snapshot. To save the i m age file to your PC,
right-click the image and select “Save As”.

Digital zoom and snapshot

Click on the magnifying glass icon underneath the video server view. The control panel for the digital zoom
appears. Disable the “Disable Digital Zoom” box and change the zoom factor with the slider.

The live stream can be stopped (paused) or exited. In both cases, the live stream can be continued by
pressing the play symbol.

Local recording

A recording on the local hard disk can be started or stopped here. You can configure the recording path under
“Client Settings”.

Adjust the volume

Press to manually set the audio output level.

Talk

As long as this button is pressed, the audio signals from the PC are transmitted to the audio output of the
video server.

Start / stop live image view

Audio On / Off

75

Microphone volume

Press to manually adjust the level for the audio input of the video server.

Mute

Press to switch the audio input of the video server on and off.

Full-screen

Activates the full-screen view. The live image on the video server is shown on the entire screen.

English

5.2 Client settings

The user settings are saved on the local computer. The following settings are available:

H.264/MPEG-4 Media Options Allow the user to disable the audio or video function.
H.264/MPEG-4 Protocol Options Allows a connection protocol to be selected between the client and the

server. The following protocol options are available for optimising the application: UDP, TCP, HTTP.
The UDP protocol gives you a larger number of audio and video streams in real time. However, some data

packets can be lost due to the large data volume in the network. Pictures may be unclear in this case.
The UDP protocol is recommended if you have no special requirements.

With the TCP protocol, fewer data packets are lost and the video display is more accurate. The disadvantage
of this protocol is that the realtime stream is worse than with the UDP protocol.

Select the HTTP protocol if the network is protected by a firewall and only the HTTP port (80) is to be opened.

The selection of the protocol is recommended in the following order: UDP – TCP – HTTP.
MP4 Saving Options: Here, you can modify the data path to save the data immediately. Activating the

“Add date and time suffix to filename” option generates files under the following name:

CLIP_20091115-164403.MP4

FileExtensionName_YearMonthDay-HourMinuteSecond.MP4

The recorded data can be played back using an MP4-compatible video player
(e.g. VLC Media Player).

76

English

6. Administrator Settings

6.1 System

Only the administrator has access to the system configuration. The following sections explain each of the
elements in the left-hand column. Specific tasks on the Options page are printed in bold. The administrator
can enter the URL under the picture to go directly to the pictures page of the configuration.

“Host name” This is the text that is shown as the title on the main page.
“Turn off the LED indicator” Select this option to switch off the LED display on the video server.

This prevents other persons knowing that the video server is in operation.

“Time Zone” Adjusts the time according to the selected time zone.
“Enable Daylight Saving Time” Activates daylight saving time settings in the video server. The daylight

saving time settings for every time zone are already saved in the video server.
“Keep current date and time” Choose this option if you wish to keep the current date and time of the video

server. An internal realtime clock stores the date and time even after the system has been switched off due to
a power cut.

“Synchronise with computer time” Synchronises the date and the time of the video server with the local
computer. The read-only date and time of the PC are displayed following the update.

“Manual” Sets the date and the time according to the administrator’s input. Note the date/time format when
entering in the respective fields.

77

“Automatic” Synchronises the date and time with the NTP server via the Internet every time the video server
is switched on. This is not possible if the respective time server cannot be reached.

“NTP server” Assigns the IP address or the domain name of the time server. If you leave this text box empty,
the video server is connected to the default time servers.

English

Do not forget to press “Save” in order for your changes to take effect.

6.2 Security

“Root Password” Allows users to change the administrator password by entering a new password. For

security reasons, the passwords entered are shown as asterisks. After “Save” is clicked, the web browser
prompts the administrator to enter the new password for accessing the video server.

“Add new user” Enter the new
user name and password and click
“Add”. The new user is displayed
on the list of user names. Up to
twenty user accounts can be
configured.

“Edit users” Open the list of user
names, select the user that you
wish to edit, and change the
required values. To apply the
changes,
click “Update”.

“Delete user” Open the list of user
names, select a user and click
“Delete”, to delete this user from
the list.

User administration
Administrator: Complete unrestricted access to the video server.

Operator: No access to the configuration page. Can also execute URL commands.
User: Access is restricted to the main pa ge (live view).

Allow anonymous viewing: There is no prompt for a user name and password when the main page

is displayed.

6.3 HTTPS

The HTTPS
protocol is used for encryption and for authenticating communication between the web server (video server)
and browser (client PC) on the Internet. All data transmitted between the video server and client PC is
encrypted using SSL. Apart from SSL encryption (compatible with all standard browsers), a source
authorisation certificate is required in order to use HTTPS.

78

English

“Enable HTTPS secure connection” You can choose between unencrypted (HTTP) + encrypted (HTTPS)

access or encrypted (HTTPS) access only.

If a secure HTTPS connection is enabled, the video server can be accessed using the

Creating and installing a certificate
“Create self-signed certificate automatically” The pre-defined certificate in the video server is used. With

this option, no settings can be made by users.

“Create self-signed certificate manually” A new certificate is generated. Specific data must be entered.
“Create certificate request and install” Select this option if you wish to generate a certificate request

which is then submitted to a certificate authority. A certificate issued by a recognised certification authority
(e.g. VeriSign) can also be installed on the video server.

following lines:

https:\\“IP-Adresse”

If you wish to stream using the HTTPS connection, use the following link:

https:\\“IP-Adresse”:“HTTPS-Port\Live.sdp

Note: When using a “self-signed certificate”, you may receive a warning message from your
browser. Self-signed certificates are always classed as insecure by the browser as the source
certificate and authorisation of the certification authority are both absent.

6.4 SNMP

The Simple Network Management Protocol is a network protocol that can be used to monitor and control
network devices (e.g. routers, servers, switches, printers, computers etc.) from a central station. Here, the
Protocol controls the communication between the monitored devices and the monitoring station. Enable this
function if you are using an SNMP management server in your network. You can also access software
solutions that can be installed on your PC system.

“Enable SNMPv1, SNMPv2c” Depending on your SNMP server settings, you can define the name fields of
the read/write community here.

79

English

“Enable SNMPv3” If your SNMP server supports the SNMP protocol in version 3, you can execute the status

query with encryption. To do this, an encryption algorithm and password for the read/write community status
query must be saved in the video server and SNMP server.

6.5 Network

6.5.1 Network settings

All changes made on this page cause the system to restart in order for the changes to take effect. Make sure
that the fields are correctly filled before you click “Save”.

“LAN” The default is LAN. Use this setting if the video server is connected to a LAN. You also have to make
other settings such as the IP address or the subnet mask.

“Obtain an IP address automatically” Every time the video server is restarted, it is assigned an IP address
via a DHCP server.

“Use fixed IP address” The network data is fixed here, e.g. the IP address.
“IP address” This is required for network identification.
“Subnet mask” This defines whether the destination is in the same subnet. The default value

is “255.255.255.0”.
“Standard-Router” Gateway for transmitting pictures to another subnet. An invalid router setting prevents

transmission to these destinations in different subnets. If a cross-link cable connection is available, you must
enter an IP which is in the same subnet range as the video server (e.g. 192.168.0.1).

“Primary DNS” Server of the primary domain name with which the hostnames
are converted into IP addresses.

“Secondary DNS” Server of the secondary domain name for generating a reserve copy of the primary DNS.
“Use UPnP” This enables Universal Plug and Play. If your operating system supports UPnP, the video server

can be accessed directly via UPnP management (Windows: network environm ent)

80

English

Make sure that the option “Use UPnP” is always enabled. UPnP is also used by eytron VMS to

“UPnP port forwarding ON” Enables Universal Plug and Play port forwarding for network services. If your
router supports UPnP, then port forwarding for video streams is activated automatically on the router for the
video server using this option.

“PPPoE” Use this setting if the video server is connected directly to a DSL modem. You will receive a user
name and password from your ISP (Internet Service Provider).

“IPv6” Use this function to work with IP addresses of generation v6.

If IPv6 is enabled, the video server always waits until it is assigned an IPv6 address via DHCP.
If no DHCP server is available, set up the IP address manually.
To do this, enable “Manually setup the IP address” and enter the IP address, default router and DNS address.

“IPv6 Information” All the IPv6 information is displayed in a separate window.

search the video server.

Please note that your network and hardware must support IPv6.

81

If the IPv6 settings are correct, you can read all the settings in the lower window.

English

6.5.2 IEEE 802.1x

Activate this function if your network environment uses the standard IEEE 802.1x, a port-based access control
in the network.
IEEE 802.1x improves the security of local networks.
A connection is only permitted if all certificates between the server and “client” have been verified. They are
authenticated by a switch/access point, which sends queries to the RADIUS authentication server.
Otherwise no connection is made and access to the port is denied.

Please note that your network components and the RADIUS server must support the
standard IEEE 802.1x.

6.5.3 HTTP

“HTTP port” This port can be different from the standard port 80 (80, or 1025 – 65535). If this port is

changed, users must be informed to ensure a successful connection. Example: If the administrator ch anges
the HTTP port of the video server with the IP address 192.168.0.99 from 80 to 8080, users have to enter
“http://192.168.0.99:8080” in the web browser instead of “http://192.168.0.99”.

“Secondary HTTP port” Additional HTTP port for the video server access
For the direct access to individual video streams over the web, the following access names can be co nfigured.

Access is gained via compressed JPEG images and allows web browsers (Firefox, Netscape) which cannot
process ActiveX plug-ins to access the video stream directly:

“Access name for stream 1” Access name for the MJPEG stream 1
“Access name for stream 2” Access name for the MJPEG stream 2
“Access name for stream 3” Access name for the MJPEG stream 3
“Access name for stream 4” Access name for the MJPEG stream 4

Note: Internet Explorer does not support the display of MJPEG images without Active

6.5.4 FTP

“FTP port” This is the internal FTP server port. It can be a different port to the standard port 21
(21, or 1025 – 65535). The video data saved on the video server can be called up directly via FTP.
Use a separate FTP program for this purpose.

The address format for entering the connection data is as follows:

Server: IP address of the video server
User name: Administrator user
Password: Password of administrator
Port: FTP port of the video server

82

Example (with FTP program)

Server: 192.168.0.99
User name: root
Password: admin
Port: 1026

English

6.5.5 HTTPS

“HTTPS port” This is the port setting for the internal HTTPS port. It can be a different port to the standard

port 443 (443, or 1025 – 65535). You can find further configuration options for HTTPS in section 5.5.3.

6.5.6 Two-way audio

“Two-way audio” This is the port for the two-way audio function. This port can be different from the standard

port 5060 (5060 or 1025 – 65535).

To be able to use the two-way audio function, you must enable “Video and audio” for the selected video
stream MPEG-4/H.264. MJPEG only supports the transmission of video data and is therefore not suitable for
this function.

Speaker

Microphone

PC­Speaker

Network / Internet

Int.
Microphone

83

Live stream functions:

Start the audio data transmission.
Control the sensitivity of the video server audio input.
Switch off the microphone/audio input.

English

Click the button again to stop the audio transmission.

6.5.7 RTSP transmission

“RTSP authentication” The authentication options are: disable (standard), basic (simple) or an expan ded

mode (digest).

I If the RTSP authentication is enabled, the user name and password of a valid user
(e.g. administrator) must be entered during the RTSP connection setup.
IMPORTANT: The RTSP authentication must be supported by the video player
(e.g. Realplayer 10.5).

“Access name for stream 1” This is the access name 1 for establishing a connection from a client.
The codec type must be MPEG4. Use
rtsp://<IP address>:RTSP port /<access name 1>, to establish a connection.

“Access name for stream 2” This is the access name 2 for establishing a connection from a client.
The codec type must be MPEG4. Use
rtsp://<IP address>:RTSP port /<access name 2>, to establish a connection.

“Access name for stream 3” This is the access name 3 for establishing a connection from a client.
The codec type must be MPEG4. Use
rtsp://<IP address>:RTSP port /<access name 3>, to establish a connection.

“Access name for stream 4” This is the access name 4 for establishing a connection from a client.
The codec type must be MPEG4. Use
rtsp://<IP address>:RTSP port /<access name 4>, to establish a connection.
RTSP access with VLC:
rtsp://192.168.0.99:10052/live.sdp

“RTSP port” This port can be different from the standard port 554 (554; or 1025 to 65535). If you change it,
note that the input format is analogue to the HTTP port.

“RTP port for video” This port can be different from the default port 5558. The port number must always
be even.

“RTCP port for video” This port must be the “RTP port for video” plus 1.
“RTP port for audio” This port can be different from the default port 5556. The port number must always

be even.

“RTCP port for audio” This port must be the “RTP port for audio” plus 1.

6.5.8 Multicast transmission

Multicast is the message transmission from a single point to a group (also known as a multiple-point
connection). The advantage of multicast is that messages can be transmitted simultaneously to several
recipients or a closed user group without the bandwidth of the sender increasing according to the number
of recipients. When using multicast, the sender only requires the same bandwidth as a single recipient.
The packets are multiplied on each network distributor (switch, router).

84

Multicast allows data to be sent efficiently to many recipients at the same time in IP networks. This is made
with a special multicast address. In IPv4, the address range 224.0.0.0 to 239.255.255.255 is reserved for
this purpose.

The following multicast settings can be configured for streams 1 - 4 in the video server.
Enable “Always multicast” to use multicast.

“Multicast group address” Specifies a group of IP hosts which belong to this group
“Multicast video port” This port can be different from the default port 5560. The port number must always

be even.

“Multicast RTCP video port” This port must be the “Multicast video port” plus 1.
“Multicast audio port” This port can be different from the default port 5562. The port number must always

be even.

“Multicast RTCP audio port” This port must be the “Multicast audio port” plus 1.

“Multicast TTL” Time to Live

English

If you are setting up port forwarding in a router, all ports should always be forwarded this way
(RTSP + HTTP). This is imperative for successful communication.

7. WLAN

You can configure the WLAN settings for the network camera here. Enter the WLAN access d ata and press
“Save”. A progress bar will be displayed while the configuration is being saved. The status LED changes
from green to red during this process, and then back to green. Wait until this proce ss is complete and the
camera website has been refreshed.

After completing the WLAN configuration, the camera
must be restarted with the network cable
disconnected for the change from wired to wireless
mode.

The network camera supports the WLAN standard 802.11b/g/n. The camera automatically

“SSID” (Service Set Identifier) This name identifies the wireless network. The access point and the
WLAN network camera must use the same SSID name. The factory setting is “default”. IMPORTANT:
The max. length is 32 characters; do not use: „ , “, <, > and spaces.

“Wireless mode” Select one of the following options:
“Infrastructure” The network camera is connected to the network via an access point.
“Ad-hoc” In this operating mode, the network camera can communicate directly with another network adapter

(network card). A so-called peer-to-peer environment is set up.
“Channel” In infrastructure mode, the channel used is selected automatically by the camera. In ad-hoc mode,

the channel must be set manually in accordance with the other network adapter.

detects which WLAN standard is being used. In order to benefit from the high data transfer
rates which WLAN-N provides, your router must also support WLAN-N.

85

“Security” Select the encryption method:
“None” No encryption selected.

“WEP” (Wired Equivalent Privacy) A 64- or 128-bit key is used for encryption (HEX or ASCII). To
communicate with other devices, this key must be the same on both devices.
“Auth. mode” Authentication mode: Select one of the following methods:
“Shared” This mode only allows communication with equipment using the same WEP key.
“Open” The key is communicated over the whole network.
“Key length” Select the key length 64 or 128 bits here.
“Key format” Key format
“HEX” Hexadecimal format
“ASCII” ASCII format
“Network key” For different key formats, different key lengths are expected.
64 bits: 10 hex digits or 5 characters
128 bits: 26 hex digits or 13 characters
IMPORTANT: If you wish to use the characters 22 (“), 3C (<) or 3E (>) for the key, you cannot use the
ASCII format.

English

“WPA-PSK / WPA2-PSK” (Wi-fi Protected Access – Pre-Shared Key) For this method, dynamic keys are
used. As encryption protocols, TKIP (Temporal Key Integrity Protocol) or AES (Advanced Encryption
Standard) can be selected. A so-called Pre-Shared-Key must be assigned as a key.
“Pre-Shared-Key” This key is entered in the ASCII format with a length of between 8 and 63 characters.

Incorrect settings may block access to the camera.
In case the system no longer reacts, connect a network cable (restart required) or reset it to the
factory settings and perform the WLAN settings again.

86

English

8. DDNS

DynDNS or DDNS (Dynamic Domain Name System) is a system used for updating domain name entrie s in
real time. The video server is equipped with an integrated DynDNS client, which updates the IP address
independently via a DynDNS provider. If the video server is positioned behind a router, we recommend using
the DynDNS function on the router.

The following diagram offers an overview of accessing and updating the IP address using DynDNS.



192.168.0.3

LAN WAN

 195.184.21.78

 DynDNS

access data

Internet

 195.184.21.78  name.dyndns.org

DynDNS.org

Name Server

“Enable DDNS” Enables the DDNS function.
“Service providers” The provider list contains the hosts that provide DDNS services. Connect to the service

provider’s website to make sure that the service is available.
“Host name” This field must be completed if you want to use the DDNS service. Enter the host name

registered with the DDNS server.
“User name/email” The user name and the email address must be entered in this field to set up a connection

to the DDNS server or to inform users about the new IP address. Note: If you enter a “User name” in this field,
you must enter a “Password” in the next field.

“Password” To be able to use the DDNS service, enter your password in this field.

87

8.1 Setting up a DDNS account

Set up a new account at DynDNS.org

Save the account information

English

Note down your user data and enter this into the configuration of the video server.

88

English

8.2 DDNS access via a router

If your network video server is positioned behind a router, then access via DynDNS must be configured in
the router. A description of the DynDNS router configuration for common router models can be found on the
ABUS Security-Center website: www.abus-sc.com

The following diagram offers an overview of accessing a video server behind a router via DynDNS.org.

 192.168.0.1

.

Internet

 195.184.21.78:1026

 http://name.dyndns.org:1026

LAN WAN

DynDNS.org

Name Server

 name.dyndns.org:1026  195.184.21.78:1026

Port forwarding of all relevant ports (at least RTSP + HTTP) must be set up in the router in
order to use DynDNS access via the router.

9. Access list

This is where you control access to the video server using IP address lists.
“Maximum number of concurrent streaming connection(s) limited to” Number of possible simultaneous

connections to the video server. Depending on the bandwidth available for the video server, it may make
sense to limit the access.
“Enable access list filtering” Enables the IP address filters listed defined under “Filters”
You have two options for defining IP address filtering:

 “Allow” filter type: only IP addresses in the defined address space have access, or
 “Deny” filter type: IP addresses in the defined address space have no access.

Click “Add” to configure the address ranges. The following configuration options are given:

89

English

Rule: Single, Range, Network:

 Single: a specific IP address is added
 Range: IP address ranges from - to can be defined
 Network: IP addresses with a specific subnet mask can be defined

Example:

The IP address range from 192.168.0.1 to 192.255.255.255 should be permitted.
The following IP addresses should be blocked 192.168.1.0 to 192.168.255.255.

Result:
Access is only granted for IPs from the following range: 192.168.0.1 – 192.168.0.255.

An intersection is formed between IPs which are allowed access and denied access.

Access

list

Blocked

IPs

90

English

10. Audio and Video

“Video title” The text appears in the black bar above the video window with a timestamp. This timestamp

(date and time) is provided by the integrated realtime clock of the video server.

“Colour” Choose between colour and black and white display.
“Power line frequency” Select the frequency of the local power supply. 50 Hz is used in Europe. This setting

is required to prevent the camera image from flickering when there are artificial light sources.

“Flip” Rotates the video horizontally. Select this option if the camera has been installed upside down.
“Mirror” Rotates the video vertically.

Select the flip and mirror options if the camera is installed on the ceiling.

“Overlay title and time stamp on video and snapshot” You can use this option to display the title and time
stamp directly in the video image and snapshots. The input for “Video title” is used here.

91

English

10.1 Image Settings

“White balance” Set the value for an optimal colour hue. The following values can be set:
“Auto”: The network camera automatically adjusts

to the colour hue in accordance with the ambient
lighting conditions. This setting is recommended for
most situations.

“Retain current value” The white balance
parameters from the current live image are saved
permanently.

“Brightness, Contrast, Saturation, Sharpness”

Adjust the values according to your lighting
conditions.

“Enable anti-aliasing”

Anti-aliasing is a digital picture improvement filter which enhances the corners and contours of the image
content, allowing a sharper image to be generated.

“Enable noise reduction”

Noise reduction can enhance the video image and improve the picture quality, especially when light
conditions are poor. Select the type and method of picture improvement and use the value to set the extent to
which the picture improvement should enhance the current video image.

If the lighting conditions for the camera change, image settings for bad lighting conditions may

To view the changed image settings, click “Preview”. To save the image parameters, click “Save”. To discard
your changes, click “Restore”.

compromise the quality of video images in good lighting conditions.

10.2 Privacy masking zones

This function allows you to hide areas
in the video image. You can select 5
areas of any size.

Enable this function by selecting the
“Enable privacy mask” option.

Click “New” to create a new window;
you can then adjust the size. Click
“Save”, to apply the changes.

This function can only be configured if MS Internet Explorer is used as a browser (ActiveX mode).

92

English

10.3 Sensor settings

This function allows specific settings to be made
on the CMOS sensor of the network camera.

“Maximum exposure time” The shorter the
set time, the less light hits the sensor and the
darker the image becomes. The sharpness
of rapid motions decreases with longer
exposure times.

“Exposure level” Defines the basic focal
aperture. A higher value results in a brighter
video image.

“Max. gain” If light conditions are poor, more details of the image can be displayed. Depending on the value
set, an improved image display can be achieved in dark rooms.

“Enable BLC” Backlight compensation improves the detection of objects in front of light sources.
Working with sensor profiles:

The network camera supports diverse profiles which, depending on the situation or time of day, provide
different sensor settings. Alongside the standard profile, the following profiles can be defined:
Day mode: Sensor profile for using the network camera in a sustained daylight environment
Night mode: Sensor profile for using the network camera in a sustained dark environment

10.4 Viewing window

Click on “Viewing window”. The individual video streams 1-4 can be configured here in terms of image
areas1 (ROI = region of interest) and resolution.

Sensordetection

range1280x800

1. Define the stream which you wish to adjust.

2. Select a resolution from the drop-down list “Region of Interest (ROI)”.

3. Adjust the image area using the position frame in the viewing window in accordance with your
requirements. The resolution selected is defined by the camera.

4. Depending on the image area selected in ROI, you can subsequently change the resolution under
“Resolution”. This does not reduce the image detection range.

4. Save your settings

93

The network camera functions using a 16:9 image sensor. If you select a 16:9 resolution under
ROI, the live image displayed by the camera will be distorted by recording software or a recorder
system, or may not be displayed at all. To solve the problem, you must set a 4:3 resolution in the
network camera or ROI: 320x240, 640x480, 800x600 or 1024x768. This may involve cropping the
periphery of the live image.

English

10.5 Basic setting:

Video options

The network camera has four video streams with different quality settings available for flexible application.

Settings for streams 1, 2, 3 and 4

You can configure streams 1 – 4 in the respective menus.

“Image compression” Select from H.264/MPEG-4/MJPEG.
“Image size” Select your desired resolution here.
“Max. image rate” Select your maximum refresh rate here.
“Key frame interval” Determines how often an Intra Frame is generated. The shorter the interval, the better

the image quality, and the higher the network usage costs.
“Video quality fixed image rate” Sets the image rate at a constant value. The image quality is reduced the
more complex an image is (e.g. motion).
“Fixed image quality” Sets the image quality at a constant value. The bit rate increases with the image
complexity (e.g. motion).

94

English

Compression

H.264

MPEG-4

MJPEG

Recording duration

1 minute

video sequence

Approx. 20 MB

Approx. 30 MB

Approx. 160 MB

in 720p resolution

with “good” quality

Storage capacity

32 GB Micro SD

Approx. 27 hours

Approx. 18 hours

Approx. 4 hours

card

At the end of the manual you can find a detailed table with every quality setting combined with
every resolution.

10.6 Day/night settings

Define the settings for the camera day/night mode here. These settings are used for the following functions:

- Activating the day/night profile for internal motion detection by the network camera

- Activating the white light LEDs in night mode

10.7 Audio settings

“Mute” All audio functions in the video server are deactivated. A note appears when you access the

video server.

“External microphone/audio amplification” Adjust the value from +21 db to -33 db.
“Audio type” Select the audio type and desired bit rate. A higher value requires more bandwidth:

 “AAC” (Advanced Audio Coding) Special codec for audio data compression under MPEG-4/H.264.
 “GSM-AMR” (Global System for Mobile Comm unications – Adaptive Multi Rate) Voice codec in GSM

mobile telephone network.

 “G.711” pmca/pmcu (Pulse Code Modulation).

11. Motion detection

You can activate up to three motion zones in the video server. Select “Enable motion detection”, to
configure the function.

The motion detection function is only active once you have defined an action under the
“Application” menu item.

95

“Window Name” The text appears at
the top of the window.
“Sensitivity” Sensitivity in changes of
picture sequence (e.g.: sensitivity high:
triggering by slight picture change).
“Percentage” Specifies the percentage
of the image that has to change for the
motion sensor to be triggered.

English

Click “New” to add a new window. To
resize the window or move the title bar,
click the window frame, keep the mouse
button pressed and drag the window to
the required size. Close the window by
clicking the “x” in the top right corner.
Click “Save” to save the window settings. A bar graph rises or falls according to the picture variation.

A green bar means that the picture variation is below the surveillance level, whilst a red bar means that the
picture variation is above the surveillance level. If the bar is red, the detected window appears with a red
frame. When you return to the homepage, the monitored window is hidden. As soon as motion is detected,
the red frame is displayed.

30% percent

Green area: Motion recognised, however alarm is not triggered.
Red area: Picture variation (motion) exceeds the limit value of 30% and triggers an alarm.

96

Functionality of motion detection:

A

C

English

B

D

Two parameters are available for configuring motion detection: Sensitivity and percentage. The figure
shows how these two parameters influence motion detection.

A motion occurs, shown in the progression from figure A to figure B. The resulting pixel changes (depending
on the sensitivity setting) are shown in figure C (grey). The “Sensitivity” setting refers to the capacity of the
sensor to detect motion in the picture. The higher the set value, the more pixel changes are detected in the
picture. When motion is detected, the pixel changes (depending on the sensitivity setting) are saved on the
server as alarm pixels (pink areas in figure D). The “Percentage” value describes the percentage of the
“alarm pixels” in relation to the total number of pixels in the selected area. If the specified percentage of alarm
pixels is reached or exceeded, an alarm is triggered. To ensure reliable motor detection, a high sensitivity
setting and low percentage value is recommended.

Working with profiles

Click on the “Profile” button to assign the motion detection to an explicit day or night profile. A new window
opens in which you can assign the motion setting to a profile.

You must mark the “Enable this profile” button to activate the profile mode. When you create a motion
window, you can now assign the profile day mode or night mode to it. Up to 3 windows can be assigned per
profile. Depending on the day/night mode of the camera (see audio and video settings), you can make
settings in guard mode with differing sensitivities for video verification according to the time of day. If no prof ile
is used, the motion setting is used regardless of day/night mode.

12. Camera tampering detection

The video server supports tampering detection. If detection is enabled, the alarm can be used as an event for
a notification (see “Application”).

97

“Enable video server tampering detection” The sensor system is activated.
“Triggering behaviour” The period defines how long a tampering event must continue before an ala rm

is triggered.
The following tampering events are checked:

 Camera rotation
 Camera masking
 Camera defocussing

You can set tampering detection as a trigger in the camera function “Application/Event setup”.

English

13. Guard mode

You can configure the guard mode and the additional event settings here. In general, a criterion for triggering
must be configured (PIR sensor, virtual alarm input, motion detection, etc.) both for guard mode as well as for
the additional event set up. The reaction is configured using server settings (the service) and medium (the file
which is sent). A typical event appears as follows:

 The set trigger detects an alarm (motion detection)
 A message is sent by email (server setting)
 An alarm picture is included in the email (medium)

Guard mode is comprised of the following areas:

Guard mode:

The camera features an internal sensor system (PIR detector, motion detection) as well as virtual inputs and
outputs. In guard mode, the camera can monitor both the internal sensor system as well as the virtual inputs,
and in the event of an alarm can trigger a network alarm via the virtual output. This functionality is designed
for use with an IP alarm module (CASA10010) or SecvestIP (FUAA10000).

Event set up:

If guard mode is not used, or you wish to configure additional tasks in the camera, you can configure
additional actions using the event settings.

Server settings:
The server services which have been set are listed here. Email, network storage, FTP server or SD card can
be used (SD card has already been preconfigured)

98

Medium:
The media which have been set are listed here. Videos, pictures and log files can be set.

English

Virtual DI and DO:

The virtual inputs and outputs are listed here. The camera features two virtual inputs and outputs each.
The status indicates whether there is a current alarm on virtual input 1 or input 2. The inputs can only be

triggered if the PIR camera has been properly set up using IP alarm module or SecvestIP. The network path
to the respective device (on virtual output1 and output2) also defines the network device to which the virtual
inputs of the PIR camera have been assigned.

Do not change the settings for virtual output1 and virtual output2 manually, but rather use the entry
masks for SecvestIP or IP alarm module to integrate the PIR camera.

13.1 Guard mode settings

“Enable guard mode” This allows you to activate the guard mode. The camera now continually checks the

schedule, sensor selection and verification triggering conditions.
“Reactivate guard mode” You can define the delay time after an alarm in guard mode.

99

English

13.1.1 Trigger settings

The settings for the triggering behaviour are divided into three areas. Only when all three cond itions have
been fulfilled (=AND combination) will an alarm be triggered in the camera and the instructions under
“Action” executed.

Schedule AND sensor selection AND verification = Alarm

Schedule:

Schedule INT: The internal camera schedule is used. This can be configured

individually under “Event schedule”. When the camera is within the selected time
range, then the schedule condition has been fulfilled.

Event schedule

“Sun” - “Sat” allows you to select the day of the week for carrying
out an event.
“Always” Activates the event at all times (24 hours).
“From” - “to” The event times are narrowed down.

100
