ABUS TVIP40000 User Manual [en, de, fr]

TVIP40000

D Bedienungsanleitung E User manual

F Manuel utilisateur NL Gebruikershandleiding DK Brugerhåndbog

Version 10/2010

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf

Seite 3.

Deutsch

English

These user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 59.

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 119.

Français

Nederlands

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op

pagina 175 .

Dansk

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 232

TVIP40000

Deutsch

Bedienungsanleitung

Version 10/2010

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustell en, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, b eachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Deutsch

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung v erursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

 Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das

Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.

 Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.  Dieses Gerät ist für den Betrieb im Innenbereich vorgesehen.  Für den Betrieb im Außenbereich verwenden bitte Sie ein geeignetes Schutzgehäuse.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Nässe oder zu hohe Luftfeuchtigkeit  Extreme Kälte oder Hitze.  Direkte Sonneneinstrahlung  Staub oder brennbare Gase, Dämpfe oder Lösungsmittel  starke Vibrationen  starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.  Der Videoserver darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

 Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

 Der Videoserver darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand

gegeben werden.

 Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere  Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließe n Sie keine

nicht kompatiblen Produkte an.

 Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte

beachten.

 Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das

Gerät nicht in Betrieb nehmen!

 Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebssp annung ein. Höhere

Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Netzteil 110-240 VAC, 50/60 Hz / 12VDC, 1.5 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegeben e Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

 Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.  Verbiegen oder verdrehen Sie das Netzkabel nicht.  Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

 Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu

verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

 Öffnen Sie niemals das Gehäuse oder das Netzteil.  Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Ge räteinnere.  Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie

bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachung s anlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Deutsch

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie diese s mit äuß erster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Deutsch

Inhaltsverzeichnis

Bestimmungsgemäße Verwendung .............................................................................................................. 9

1. Lieferumfang ........................................................................................................................................... 9

2. Montage ................................................................................................................................................. 10

2.1 Stromversorgung ................................................................................................................................. 10

2.2 Montieren des Videoservers ............................................................................................................... 10

3. Beschreibung des Videoservers ......................................................................................................... 11

3.1 Vorderansicht ....................................................................................................................................... 11

3.2 Rückansicht .......................................................................................................................................... 11

3.3 Alarmeingänge und Relaisausgänge ................................................................................................. 11

3.4 Schaltein-/ausgang und Statusanzeige ............................................................................................. 12

4. Erstinbetriebnahme .............................................................................................................................. 13

4.1 Erster Zugang zum Videoserver ......................................................................................................... 14

4.2 Zugriff auf den Videoserver mittels Web-Browser ............................................................................ 15

4.3 Active-X Plugin installieren ................................................................................................................. 15

4.4 Sicherheitseinstellungen anpassen ................................................................................................... 15

4.5 Passwortabfrage................................................................................................................................... 16

4.6 Zugriff auf den Videoserver mittels RTSP Player ............................................................................ 16

4.7 Zugriff auf den Videoserver mittels Mobilfunktelefon ...................................................................... 16

4.8 Zugriff auf den Videoservers mittels eytron VMS Express .............................................................. 17

5. Benutzerfunktionen .............................................................................................................................. 18

5.1 Audio/Video-Steuerung ....................................................................................................................... 19

5.2 Kunden-Einstellungen ......................................................................................................................... 20

6. Administratoreinstellungen ................................................................................................................. 21

6.1 System ................................................................................................................................................... 21

6.2 Sicherheit .............................................................................................................................................. 22

6.3 HTTPS .................................................................................................................................................... 23

6.4 SNMP ..................................................................................................................................................... 24

6.5 Netzwerk ................................................................................................................................................ 25

6.5.1Netzwerkeinstellungen ........................................................................................................................ 25

6.5.2IEEE 802.1x ........................................................................................................................................... 27

6.5.3HTTP ...................................................................................................................................................... 27

6.5.4FTP ......................................................................................................................................................... 27

6.5.5HTTPS .................................................................................................................................................... 28

6.5.6Zwei Wege Audio .................................................................................................................................. 28

6.5.7RTSP Übertragung ............................................................................................................................... 29

6.5.8Multicast Übertragung ......................................................................................................................... 30

7. DDNS ..................................................................................................................................................... 30

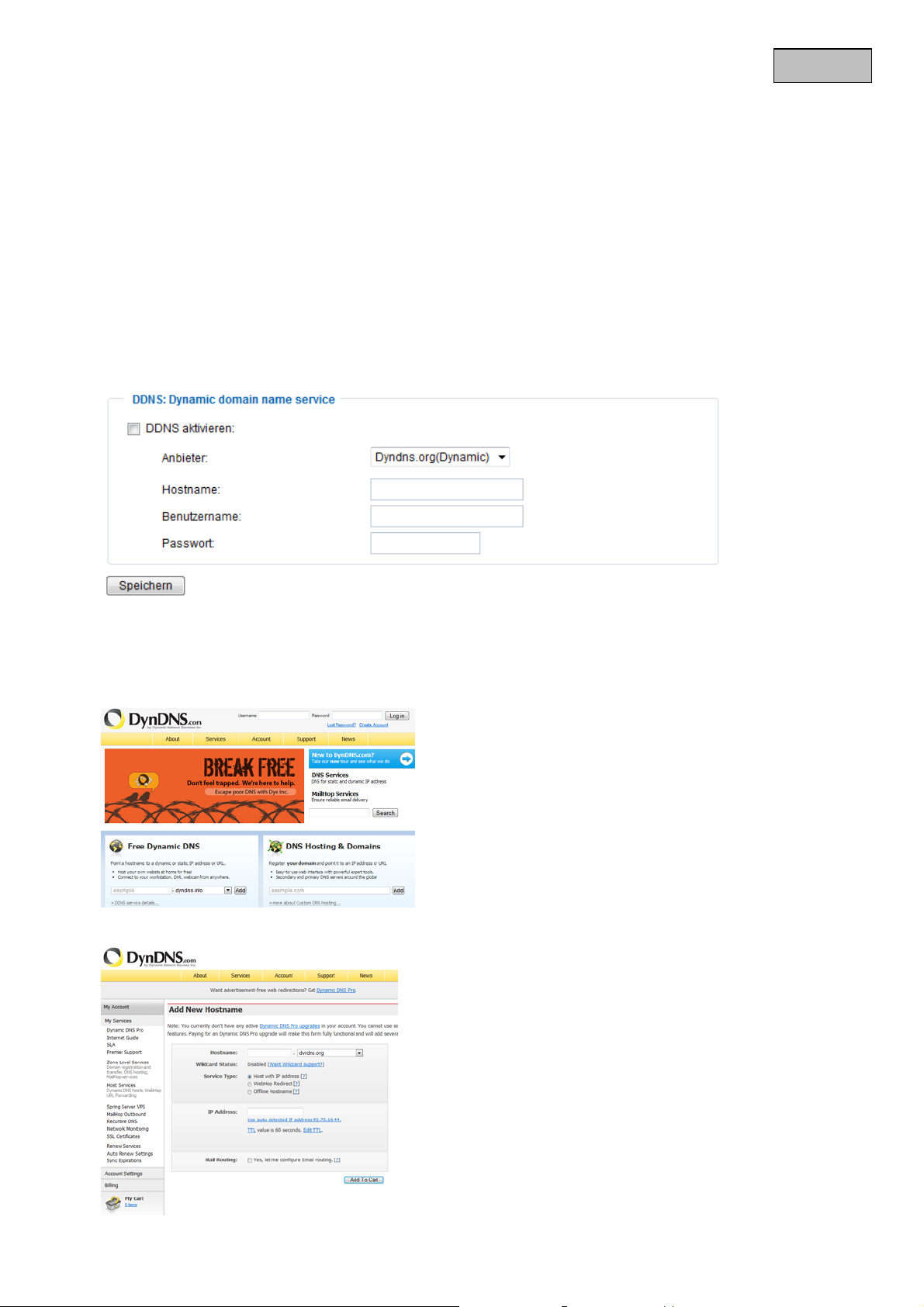

7.1 DDNS Konto einrichten ........................................................................................................................ 31

7.2 DDNS Zugriff über Router ................................................................................................................... 32

8. Zugangsliste ......................................................................................................................................... 32

9. Audio und Video ................................................................................................................................... 34

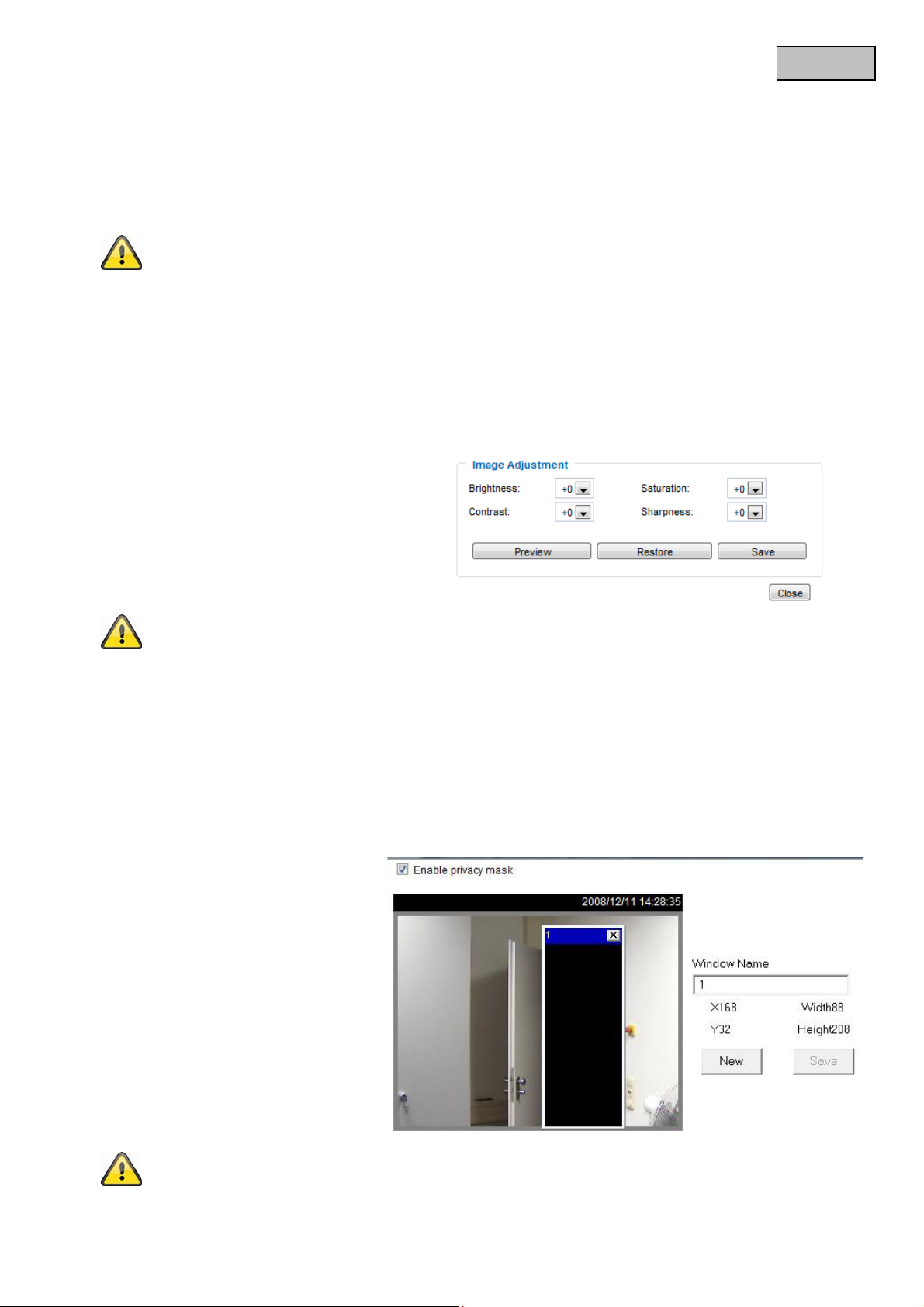

9.1 Bildeinstellungen.................................................................................................................................. 35

9.2 Privatzonenmaskierung ....................................................................................................................... 35

9.3 Grundeinstellung: ................................................................................................................................ 36

9.4 Audio Einstellungen ............................................................................................................................. 37

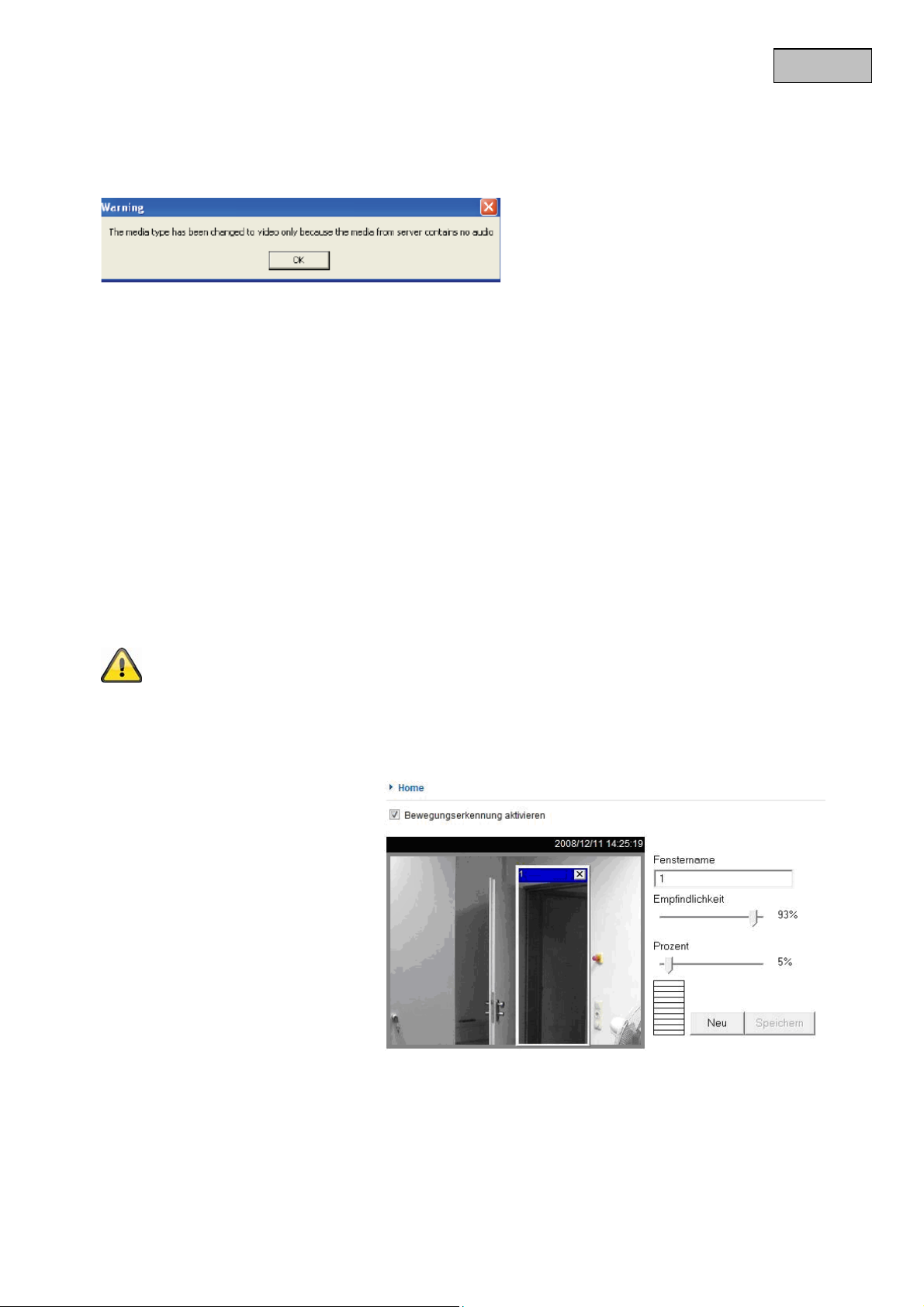

10. Bewegungserkennung ......................................................................................................................... 37

11. Kamera Sabotageerkennung ............................................................................................................... 39

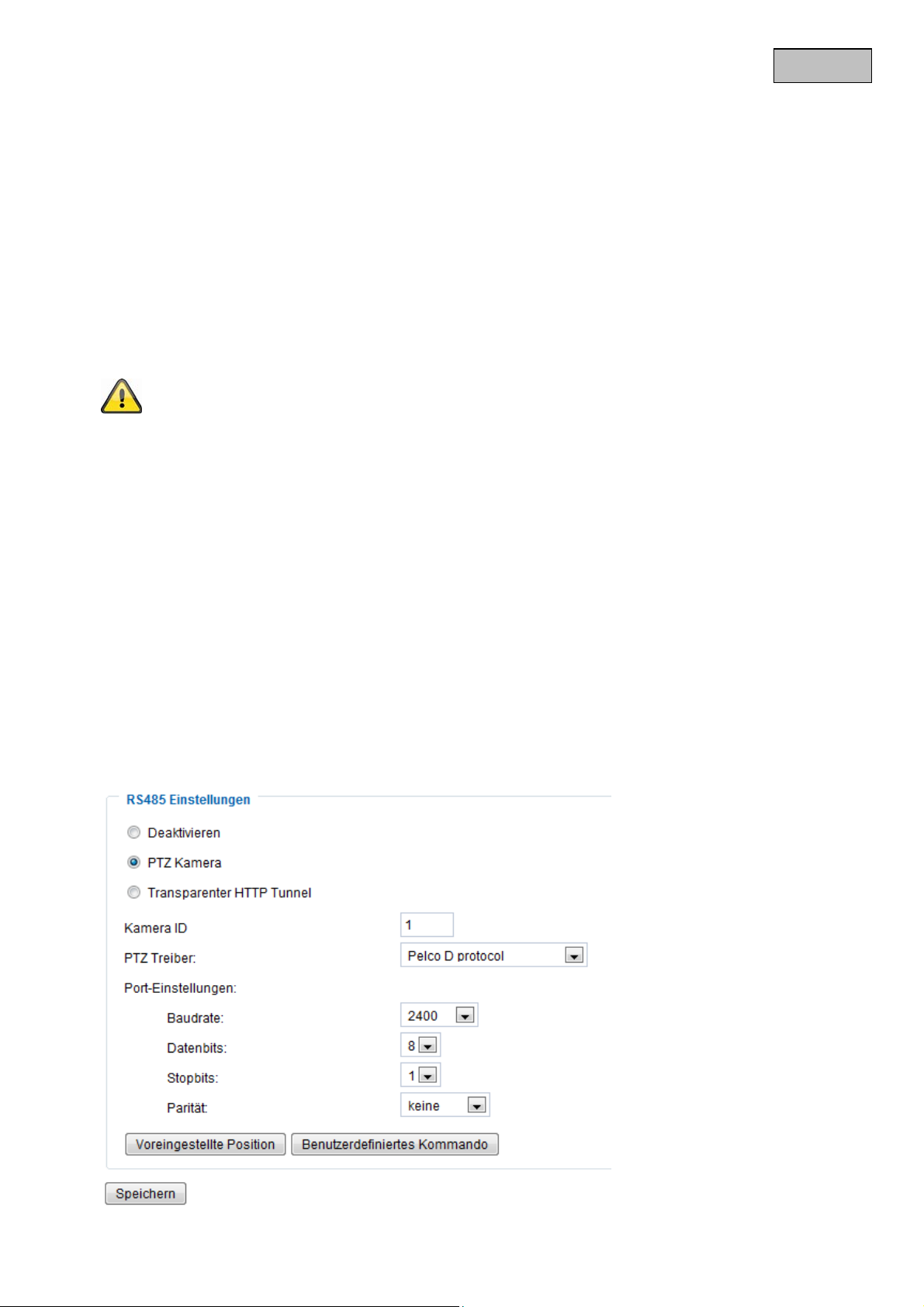

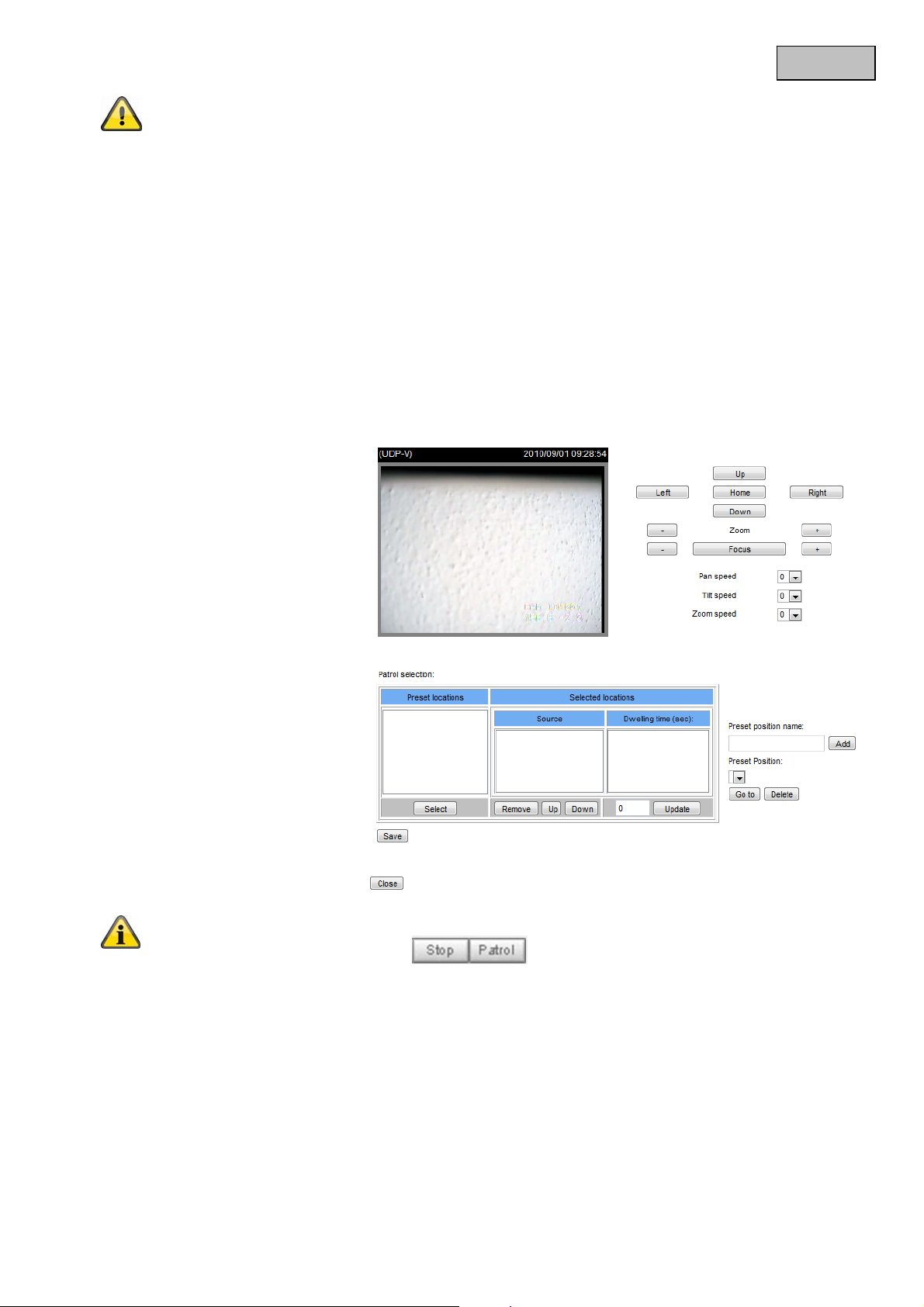

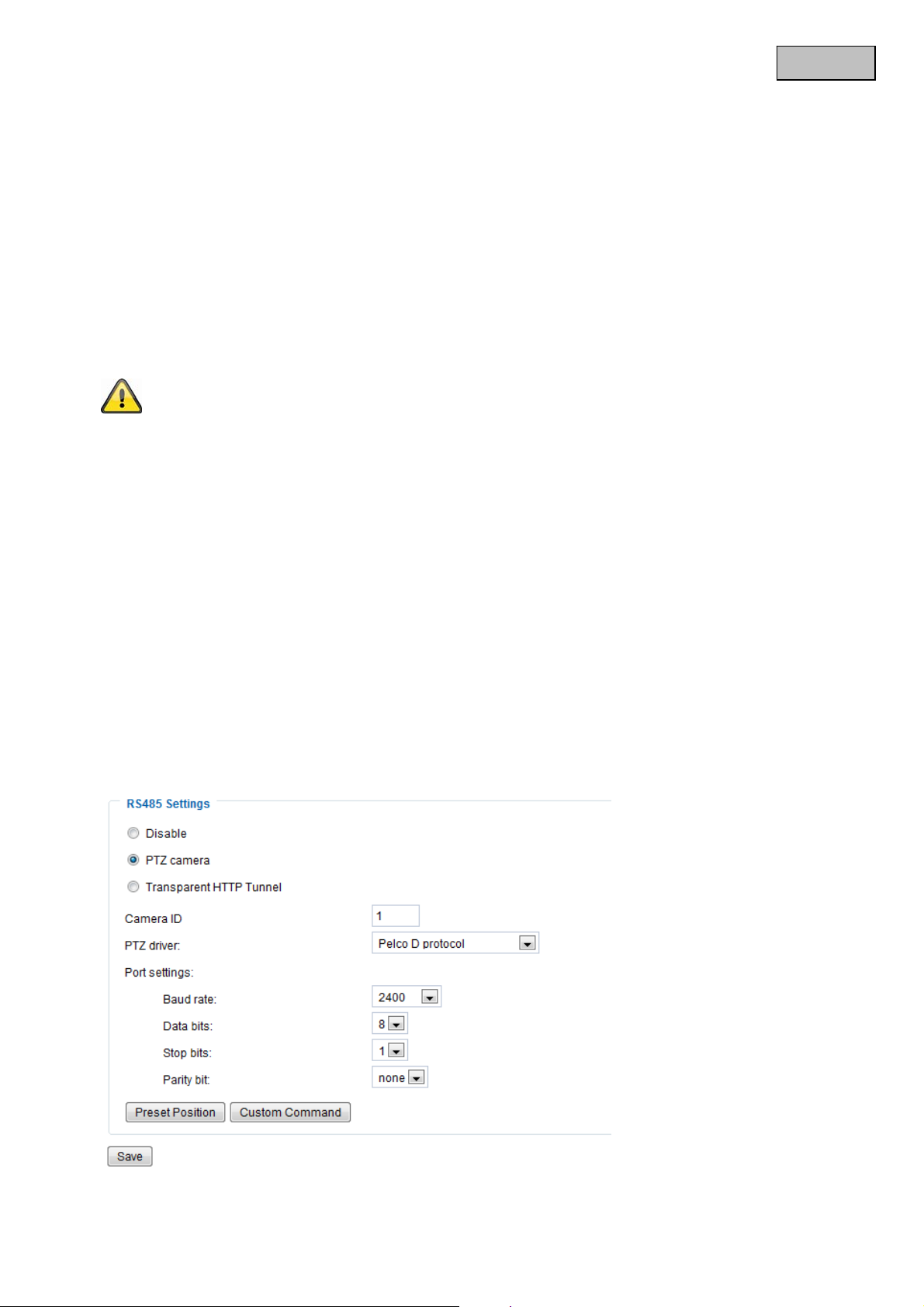

12. Kamerasteuerung ................................................................................................................................. 39

13. Anwendung ........................................................................................................................................... 45

13.1 Auslöser Einstellungen ....................................................................................................................... 46

13.2 Serverkonfiguration ............................................................................................................................. 46

13.3 Medien Einstellungen .......................................................................................................................... 47

13.4 Aktion .................................................................................................................................................... 49

13.5 Anwendungsübersicht ......................................................................................................................... 49

14. Aufnahme .............................................................................................................................................. 50

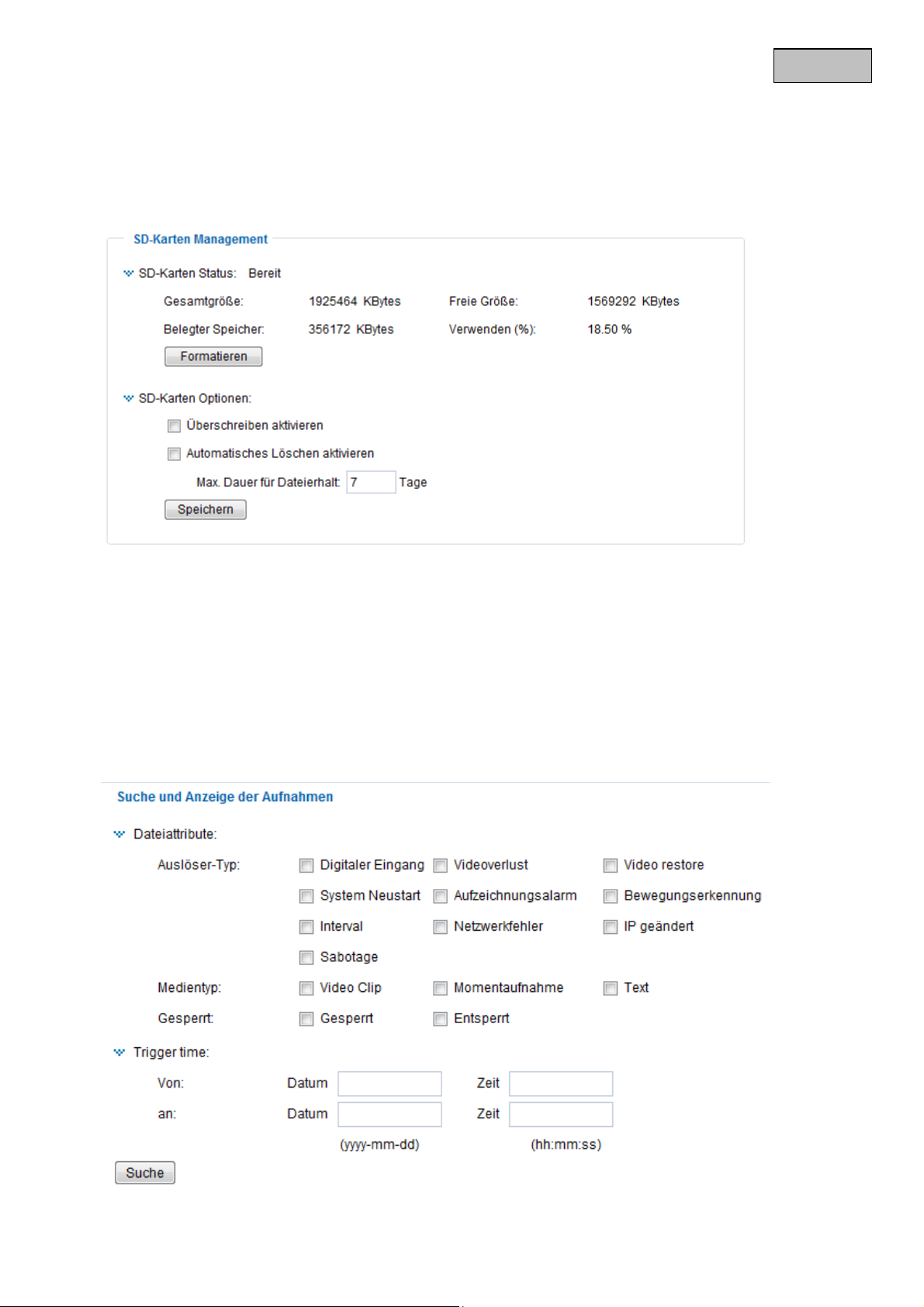

15. Lokaler Speicher................................................................................................................................... 52

Deutsch

16. Logdatei ................................................................................................................................................. 53

17. Parameterliste ....................................................................................................................................... 53

18. Verwaltung ............................................................................................................................................ 54

19. Wartung und Reinigung ....................................................................................................................... 55

19.1 Funktionstest ........................................................................................................................................ 55

19.2 Reinigung .............................................................................................................................................. 55

20. Entsorgung ........................................................................................................................................... 55

21. Technische Daten ................................................................................................................................. 56

22. URL Kommandos ................................................................................................................................. 56

23. GPL Lizenzhinweise ............................................................................................................................. 57

24. Technologie Lizenzhinweise ............................................................................................................... 57

Appendix ...................................................................................................................................................... 282

A.) Bandwidth and memory usage ......................................................................................................... 282

B.) HTTP/CGI Command .......................................................................................................................... 285

Bestimmungsgemäße Verwendung

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „4. Erstinbetriebnahme“.

Das Produkt darf nicht feucht oder nass werden. Der Videoserver ist nur für den Einsatz in trockenen Räumen vorgesehen.

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß u nd führt zum Verlust der Garantie bzw. Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenom men wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

1. Lieferumfang

ABUS D1 Videoserver H.264

Deutsch

Netzadapter

Montagematerial

Kurzanleitung

Software CD

inklusive Bedienungsanleitung

Deutsch

2. Montage

Stellen Sie sicher, dass im Lieferumfang alle Zubehörteile und Artikel, die auf der vorherigen Liste aufgeführt sind, vorhanden sind. Für den Betrieb des Videoservers ist ein Ethernet-Kabel erforderlich. Diese s Ethern etKabel muss den Spezifikationen der UTP-Kategorie 5 (CAT 5) entsprechen und darf eine Län ge von 100 Metern nicht überschreiten.

2.1 Stromversorgung

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspan nung des Videoservers übereinstimmen.

2.2 Montieren des Videoservers

Für die Wandmontage des Videoservers werden die im Lieferumfang befindlichen Haltebügel und Schrauben benötigt.

ACHTUNG!

Während der Montage muss der Videoserver von der Netzspannung getrennt sei n.

3. Beschreibung des Videoservers

3.1 Vorderansicht

Deutsch

3.2 Rückansicht

3.3 Alarmeingänge und Relaisausgänge

PIN Beschreibung

1 +12V Ausgang 2 Schaltausgang 3 Alarmeingang 4 Masse 5 24V AC Eingang 6 24V AC Eingang 7 RS-485 + 8 RS-485 -

Mikrophonschalter Intern/Extern

Deutsch

3.4 Schaltein-/ausgang und Statusanzeige

Blinkcode Status LED

Zustand / LED Farbe Grün Rot Systemstart An An Ausgeschaltet Aus Aus Netzwerk bereit 1/s An Netzwerkproblem Aus An Während Firmware Upgrade 1/s 0.1/s Werkseinstellungen setzen 0.1/s 0.1/s

Nutzen Sie die Reset-Taste, um die Einstellungen des Videoservers auf den Auslieferungszustand zurückzusetzen oder um den Videoserver manuell neu zu starten. Benutzen Sie hierzu ein entsprech end schmales Werkzeug.

Videoserver neu starten: Drücken Sie die Reset-Taste einmalig und warten Sie bis der Videoserver wieder betriebsbereit ist.

Videoserver zurücksetzen: Drücken Sie die Reset-Taste dauerhaft für ca. 30 Sekunden bis die Status LEDs zu blinken beginnen. Alle Einstellungen im Videoserver werden auf den Auslieferun gszustand zurückgesetzt.

4. Erstinbetriebnahme

Direkter Anschluss des Videoservers an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein gekreuztes Netzwerkkabel (Cross-Over) benutzen.

2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und des Videoservers.

3. Schließen Sie die Spannungsversorgung des Videoservers an.

4. Konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf die IP Adresse

169.254.0.1

5. Gehen Sie weiter zu Punkt 4.1, um die Ersteinrichtung abzuschließen und die Verbindung zum Videoserver aufzubauen.

gekreuztes Ethernetkabel

Anschluss des Videoservers an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Patch-Kabel für die Vernetzung benutzen.

2. Verbinden Sie den PC / Laptop mit dem Router / Switch.

3. Verbinden Sie den Videoserver mit dem Router / Switch.

4. Schließen Sie die Spannungsversorgung des Videoservers an.

5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, dann stellen Sie die Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf 169.254.0.1.

6. Gehen Sie weiter zu Punkt 4.1, um die Ersteinrichtung abzuschließen und die Verbindung zum Videoserver aufzubauen.

Deutsch

Internet

Patch Ethernetkabel

Deutsch

4.1 Erster Zugang zum Videoserver

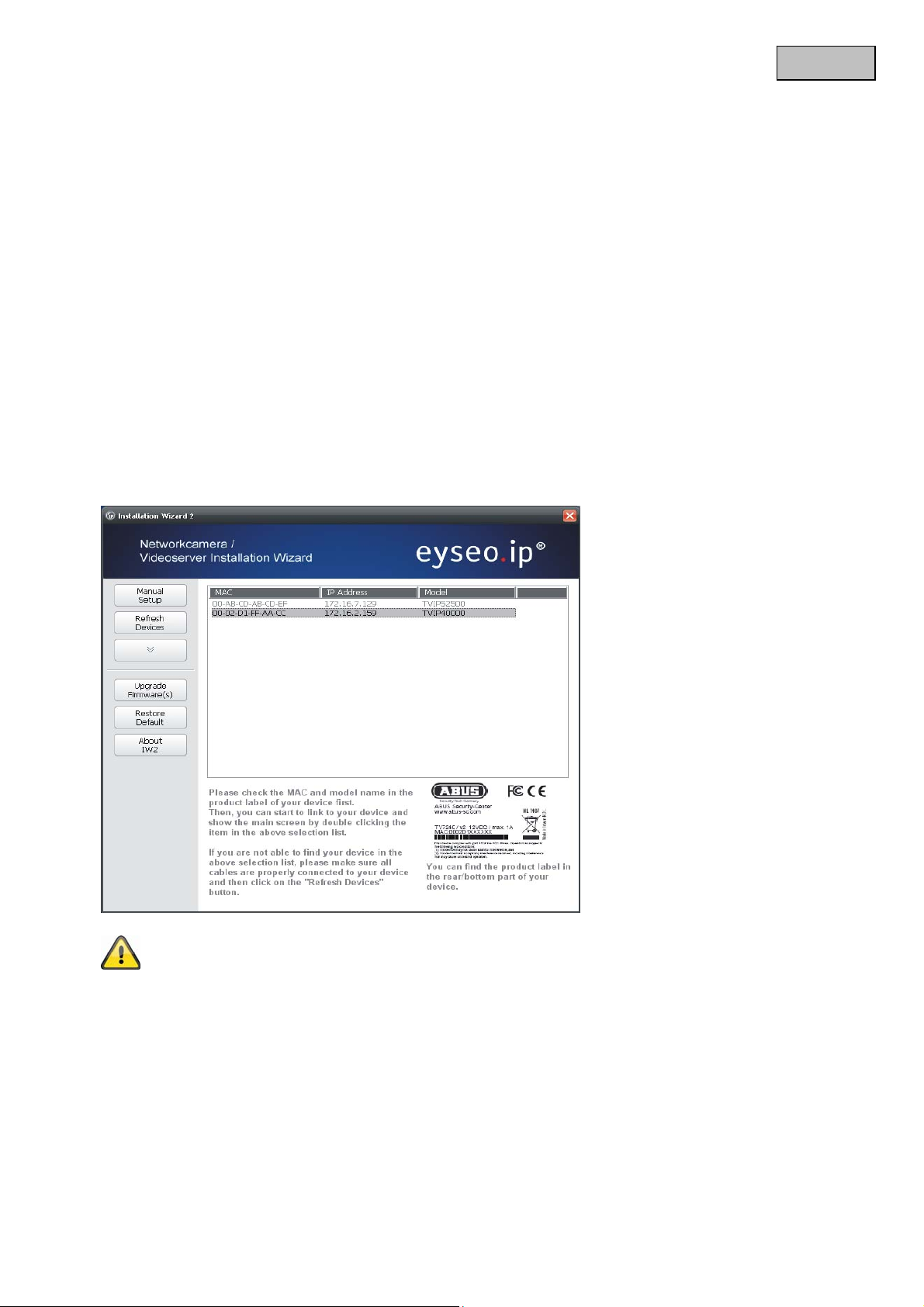

Der erste Zugang zum Videoserver erfolgt unter Verwendung des Installationsassistenten 2. Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen Eyse oIP Netzwerkkameras und Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der beiliegenden CD-ROM unter: CD-ROM\Tools\EyseoIP Tools\ Installieren Sie das Programm auf Ihr PC-System und führen Sie es aus. Der Installlationsassisten2 sucht

automatisch nach EyseoIP-Videoservern in Ihrem Netzwerk. Die Standard IP-Adresse des Videoservers lautet 169.254.0.99. Ohne Verwendung des

Installationsassistenten können Sie direkt auf den Videoserver zugreifen, wen n Ihr PC-System auf folgenden Adressbereich konfiguriert ist 169.254.0.1- 169.254.0.98.

Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die Vergabe der IP-Adresse sowohl für Ihren PC / Laptop, als auch den Videoserver automatisch.

Starten Sie jetzt den Installationsassistenten. Ist kein DHCP-Server verfügbar, fügt der Installationsassistent eine virtuelle IP Adresse aus dem Bereich 169.1254.0.xx zu Ihrer TCP/IP-Konfiguration hinzu. Solange der Installationsassistent geöffnet ist, können Sie über diese virtuelle IP-Adresse einen Netzwerkzugriff zum Videoserver aufbauen. Wir empfehlen Ihnen, umgehend die Netzwerkkonfiguration des Videoservers an das Netzwerk, in dem der Videoserver verwendet werden soll, anzupassen.

Nach Beendigen des Installationsassistenten 2 wird die zusät zlich e virtuelle IP-Adresse wieder entfernt. Ist die ursprüngliche IP-Adresse des PC-Systems nicht im selben IP-Bereich wie die des IP-Videoservers ist ein Zugriff nicht mehr möglich.

Deutsch

4.2 Zugriff auf den Videoserver mittels Web-Browser

Beim ersten Zugang zum Videoserver unter Windows fragt der Web-Browser nach der Installation eines ActiveX-Plug-Ins für den Videoserver. Diese Abfrage hängt von den Internet-Sicherheitseinstellungen des PC’s des Benutzers ab. Falls die höchste Sicherheitsstufe eingestellt ist, kann de r Computer jede Installation und jeden Versuch einer Ausführung verweigern. Dieser Plug-In dient zur Videoanzeige im Browser. Zum Fortsetzen kann der Benutzer auf „Installieren“ klicken. Lässt der Web-Browser keine Fo rtsetzung der Installation zu, öffnen Sie die Internet-Sicherheits-Einstellungen und reduzieren Sie die Sicherheitsstufe oder wenden Sie sich an den IT- oder Netzwerk-Administrator.

4.3 Active-X Plugin installieren

Verwenden Sie als Browser Mozilla Firefox oder Netscape um auf Ihren Videoserver zuzugreifen, wird anstatt des AktiveX Plugins ein Quick Time-Stream von dem Videoserver bereitgestellt. Dies setzt voraus, dass Sie Quick Time auf Ihrem Computer installiert haben.

4.4 Sicherheitseinstellungen anpassen

Anmerkung: Es kann dazu kommen, dass die Sicherheitseinstellungen Ihres PC’s einen Videostream verhindern. Ändern Sie diese unter dem Punkt „Extras/Internetoptionen/Sicherheit“ auf ein niedrigeres Level ab. Achten Sie vor allem darauf, ActiveX Steuerelemente und Downloads zu aktivieren.

Deutsch

4.5 Passwortabfrage

Ab Werk ist in dem Videoserver kein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solch en AdministratorPassworts fragt der Videoserver vor jedem Zugang nach dem Benutzernamen und dem Passwort.

Der Benutzername für den Administrator lautet permanent „root” und ist nicht zu verändern. Nach dem Ändern des Passworts zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem neuen Passwort. Nach dem Einstellen des Passworts gibt es keine Möglichkeit, das Administrator-Passwort wiederherzustellen. Die einzige Option liegt in der Wiederherstellung sämtlicher werkseitig voreingestellte n Parameter.

Für die Eingabe eines Passwortes gehen Sie bitte wie folgt vor: Öffnen den Internet Explorer und geben Sie die IP-Adresse des Videoservers ein (z.B. „http://192.168.0.99“). Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit dem Videoserver verbunden und sehen bereits einen Videostream.

4.6 Zugriff auf den Videoserver mittels RTSP Player

Sie haben die Möglichkeit auf die MPEG-4/H.264 Datenströme des Videoservers mit einem RTSP-fähigem Mediaplayer zuzugreifen. Folgende kostenlose Mediaplayer unterstützen RTSP:

 VLC Media Player  Real Player  Quicktime Media Player

Das Adressformat für die Eingabe der Verbindungsdaten ist wie folgt aufgebaut:

rtsp://<IP-Adresse des Videoservers>:<rtsp Port>/<Name des Videodatenstroms >

Beispiel

rtsp://192.168.0.99:554/live.sdp

Nähere Informationen finden Sie im Kapitel „RTSP-Übertragung“.

4.7 Zugriff auf den Videoserver mittels Mobilfunktelefon

Stellen Sie sicher, dass Sie mit Ihrem Mobilfunktelefon eine Internetverbindung aufbauen können. Eine weitere Voraussetzung ist, dass Ihr Gerät über einen RTSP-fähigen Mediaplayer verfügt. Folgende Mediaplayer für Mobilfunktelefone unterstützen RTSP:

 Real Player  Core Player

Beachten Sie, dass ein Zugriff mittels Mobilfunktelefon auf den Netzwerkserver nur eingeschränkt, aufgrund einer niedrigen zu erwartenden Netzwerkbandbreite gegeben ist. Wir empfehlen Ihnen daher, folgende Einstellungen für den Video-Stream, um die Datenmenge zu reduzieren:

Deutsch

Video Kompression MPEG-4 Auflösung 176x144 Schlüsselbildintervall 1 Sekunde Video Qualität (Konstante Bitrate) 40 Kbit / Sekunde Audio Kompression (GSM-AMR) 12.2 Kbit / Sekunde

Sollte Ihr Mediaplayer die RTSP-Authentifizierung nicht unterstützen, dann deaktivieren Sie den Authentifizierungsmodus für RTSP in den Konfigurationseinstellungen des Videoservers.

Das Adressformat für die Eingabe der Verbindungsdaten ist wie folgt aufgebaut:

rtsp://<IP-Adresse des Videoservers>:<RTSP Port>/<Name des Videodatenstroms>

Beispiel

rtsp://192.168.0.99:554/live.sdp

4.8 Zugriff auf den Videoservers mittels eytron VMS Express

Auf der im Lieferumfang enthaltenen CD-ROM finden Sie die kostenlose Aufzeichnungssoftware eytron VMS Express. Hiermit erhalten Sie die Möglichkeit mehrere ABUS Security Center Videoserver über eine Oberfläche einzubinden und Aufzuzeichnen. Weitere Informationen finden Sie im Handbuch der Software auf der beigelegten CD-ROM.

5. Benutzerfunktionen

Öffnen Sie die Startseite des Videoservers. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

Steuerung

Live-Bildanzeige

Deutsch

Audio/Video-Steuerung

Live-Bildanzeige

 Verändern die Zoom-Stufe durch betätigen des Mouse-Scroll-Rades  Durch einen Klick in das Livebild, können Sie direkt die Steuerung einer analogen Schwenk/Neige-

Kamera übernehmen.

Videoserversteuerung

Video Stream

Wählen Sie zwischen Video Stream 1-4 für die Live-Bildanzeige

Momentaufnahme

Erstellen Sie eine Momentaufnahme (ohne ActiveX-Plugin)

Schaltausgang

Schaltausgang manuell Ein- und Ausschalten

Konfiguration

Videoserverkonfiguration durchführen (Administratoreinstellungen)

Kundeneinstellungen

Kundeneinstellungen setzen. Details finden Sie auf den nächsten Seiten.

Sprache

Spracheinstellung der Oberfläche anpassen

PTZ Steuerung

Nutzen Sie die Steuerschaltflächen für digitale und mechanische PTZ Funktion

Angepasste Fenstergröße

Hiermit kann das Livebild in 3 verschiedenen Zoom Stufen (100%, 50% und 25%) angepasst werden. Ebenso ist es möglich das Livebild automatisch an die aktuelle Browsergröße anzupassen. Hierzu muss die Option „AUTO“ angewählt werden.

Bildschirmverhältnis

Mit dem Button „4:3“ wird das Seitenverhältnis des Livebildes auf 4:3 festgelegt.

Mit dieser Funktion lässt sich die Menüsteuerung ein- und ausklappen.

Menü ein-/ausklappen

Deutsch

5.1 Audio/Video-Steuerung

Momentaufnahme

Der Web-Browser zeigt ein neues Fenster an, in dem die Momentaufnahme gezeigt wird. Zum Speichern der Bilddatei auf Ihrem PC, führen Sie einen Rechtsklick auf die Bildfläche aus und wählen die Option „Speichern unter“.

Digitaler Zoom und Momentaufnahme

Klicken Sie auf das Lupen-Symbol unter der Videoserver-Ansicht. Danach erscheint das Bedienfeld für den digitalen Zoom. Deaktivieren Sie das Kontrollfeld „Digitalen-Zoom deaktivieren“ und ändern Sie den Zoomfaktor mit dem Schieberegler.

Der Live Stream kann wahlweise gestoppt (angehalten) oder beendet werden. In beiden Fällen kann mit dem Play-Symbol der Live Stream fortgesetzt werden.

Start / Stop der Livebildanzeige

Lokale Aufnahme

Es kann eine Aufnahme auf die lokale Festplatte gestartet oder gestoppt werden. Der Aufna hmepfad wird unter „Kundeneinstellungen“ konfiguriert.

Lautstärke anpassen

Klicken Sie auf das Symbol, um manuell den Pegel für den Audioausgang einzustellen.

Audio An/Aus

Solange die Schaltfläche gedrückt ist werden Audiosignale vom PC an den Audioausgang des Videoservers übertragen.

Klicken Sie auf das Symbol, um manuell den Pegel für den Audioeingang des Videoservers anzupassen.

Schalten Sie den Audioeingang des Videoservers An/Aus.

Aktivieren Sie die Vollbildansicht. Das Live-Bild des Videoservers wird bildschirmfüllend da rgestellt.

Sprechen

Mikrophon Lautstärke

Stumm

Vollbild

Deutsch

5.2 Kunden-Einstellungen

Die Benutzereinstellungen werden auf dem lokalen Computer gespeichert. Es stehen folgende Einstellungen zur Verfügung:

Media-Optionen ermöglicht dem Benutzer die Audio- oder Videofunktion zu deaktivieren. Protokoll-Optionen ermöglicht die Auswahl eines Verbindungsprotokolls zwischen dem Client und dem

Server. Zwei Protokoll-Optionen stehen zur Optimierung der Anwendung zur Verfügung: UDP, TCP, HTTP. Das UDP-Protokoll ermöglicht eine größere Anzahl Echtzeit Audio- und Videostreams. Einige Datenpakete

können dabei jedoch wegen eines starken Datenaufkommens im Netzwerk verloren gehen. Bilder könnten dadurch nur unklar wiedergegeben werden. Das UDP-Protokoll wird empfo hlen, wenn keine speziellen Anforderungen gestellt werden.

Im TCP-Protokoll gehen weniger Datenpakete verloren und eine präzisere Videoanzeige wird garantiert. Der Nachteil dieses Protokolls besteht jedoch darin, dass der Echtzeitstream schlechter ist als der des UDPProtokolls.

Das HTTP-Protokoll wählen Sie, falls das Netzwerk durch eine Firewall geschützt und nur der HTTP-Port (80) geöffnet werden soll.

Die Wahl des Protokolls wird in folgender Reihenfolge empfohlen: UDP – TCP – HTTP MP4 Aufnahme Optionen: Ermöglicht dem Benutzer den Dateipfad zur Sofortdatenspeicherung

anzupassen. Die Schaltfläche „Datum und Uhrzeit an Dateiname anhängen“ erzeugt Dateien mit folgender Kennung:

CLIP_20091115-164403.MP4

Dateiname-Zustatz_JahrMonatTag-StundeMinuteSekunde.MP4

Deutsch

Die aufgezeichneten Daten können über einen MP4-fähigen Videoplayer wiederg egeben werden (z.B. VLC Mediaplayer).

6. Administratoreinstellungen

6.1 System

Allein der Administrator hat Zugang zur Systemkonfiguration. Jede Kategorie auf der linken Spalte wird auf den folgenden Seiten erläutert. Die fettgedruckten Texte stellen die spezifischen Angaben auf den OptionsSeiten dar. Der Administrator kann die URL unter der Abbildung eingeben, um direkt zur Bildseite der Konfiguration zu gelangen.

"Host-Name" Der Text zeigt den Titel auf der Hauptseite an. “LED-Anzeige ausschalten” Wählen Sie diese Option, um die LED-Anzeige des Videoservers

auszuschalten. Hiermit kann verhindert werden, dass andere Personen den Betrieb des Videoservers feststellen können.

"Zeitzone" Paßt die Uhrzeit entsprechend der gewählten Zeitzone an. „Sommerzeit aktivieren“ Aktiviert die Sommerzeiteinstellungen in dem Videoserver. Es sind bereits alle

Sommerzeiteinstellungen für jede Zeitzone in dem Videoserver gespeichert. "Gegenwärtige Angabe für Datum und Uhrzeit beibehalten" Klicken Sie auf diese Option, um das

gegenwärtige Datum und die gegenwärtige Uhrzeit des Videoservers zu behalten. Mittels einer internen Echtzeituhr werden das Datum und die Uhrzeit des Videoservers selbst nach einem Spannungsverlust beibehalten.

"PC-Zeit übernehmen" Synchronisiert das Datum und die Uhrzeit des Videoservers mit dem lokal en Computer. Das schreibgeschützte Datum und die schreibgeschützte Uhrzeit des PCs werden nach Aktualisierung angezeigt.

“Manuell” Stellt das Datum und die Uhrzeit je nach Eingabe durch den Administrator ein. Beachten Sie bei der Eingabe das Format im entsprechenden Feld.

“Automatisch” Synchronisiert Datum und Uhrzeit mit dem NTP-Server über das Internet bei jedem Starten des Videoservers. Dies wird nicht gelingen, wenn der zugeordnete Zeit-Server nicht erreichbar ist.

“NTP-Server” Ordnet die IP-Adresse oder die Domänenbezeichnung des Zeit-Servers zu. Durch Leerlassen dieses Textkästchens wird der Videoserver mit den Standard-Zeit-Servern verbunden.

Deutsch

„DI und DO“ Stellt den vordefinierten Zustand für Alarmeingang und Relaisausgang ein.

Vergessen Sie nicht, auf „Speichern“ zu klicken, damit die Änderungen wirksam werden

6.2 Sicherheit

“Root-Passwort” Dient zum Ändern des Administrator-Passwort s durch da s Eingeben des neuen Passworts. Die eingegebenen Passwörter werden aus Sicherheitsgründen nu r in Punkten angezeigt. Nach dem Klicken auf „Speichern“ fordert der Web-Browser den Administrator auf, das neue Passwort für den Zugang zum Videoserver einzugeben.

“Benutzer hinzufügen” Geben Sie den neuen Benutzernamen und das zugehörige Passwort ein und klicken Sie danach auf „Hinzufügen“. Der neue Benutzer wird auf der Liste mit den Benutzernamen angezeigt. Insgesamt können zwanzig Benutzerkonten eingerichtet werden.

“Benutzer editieren” Öffnen Sie die Liste mit den Benutzernamen, suchen Sie den Benutzer aus, den Sie bearbeiten möchten und verändern Sie die entsprechenden Werte. Klicken Sie auf „Aktualisieren“ um die Änderungen zu übernehmen.

“Benutzer löschen” Öffnen Sie die Liste mit den Benutzernamen, suchen Sie den Benutzer aus und klicken Sie auf „Löschen“, um diesen Benutzer von der Liste zu löschen

Benutzerverwaltung Administrator: Uneingeschränkter Vollzugriff auf den Videoserver.

Operator: Kein Zugriff auf die Konfigurationsseite. Kann zusätzlich URL-Kommandos ausführen (z.B. PTZ). Benutzer: Der Zugriff ist auf die Hauptseite (Live-View) beschränkt.

Digitaler Ausgang: Benutzergruppe kann Alarmeingang und Ausgang steuern PTZ-Steuerung: Benutzergruppe hat Zugriff auf die PTZ-Steuerung Anonyme Benutzer erlauben: Es findet keine Benutzername- und Passwortabfrage beim Anzeigen der

Hauptseite statt.

Deutsch

6.3 HTTPS

Das HTTPS-Protokoll wird zur Verschlüsselung und zur Authentifizierung der Kommuni kation zwischen Webserver (Videoserver) und Browser (Client PC) im World Wide Web verwendet. Alle Daten, die zwischen Videoserver und Client-PC übertragen werden sind mittels SSL verschlüsselt. Voraussetzun g für HTTPS ist neben der SSL-Verschlüsselung (kompatibel mit allen gängigen Browsern) ein Zertifikat, das die Authentizität der Quelle bestätigt.

„Sichere HTTPS Verbindung aktivieren“ Wahlweise kann ein unverschlüsselter (HTTP) + verschlüsselter (HTTPS) Zugriff oder ausschließlich ein verschlüsselter (HTTPS) Zugriff erlaubet werden.

Bei aktiver sicheren HTTPS Verbindung kann über folgende Zeile auf den Videoserver zugegriffen werden:

https:\\“IP-Adresse“

Wenn Sie über die HTTPS Verbindung streamen wollen, verwenden Sie folgenden Link:

https:\\“IP-Adresse“:“HTTPS-Port“\Live.sdp

Zertifikate erstellen und installieren „Selbstsigniertes Zertifikat automatisch erstellen“ Es wird das in dem Videoserver vordefinierte Zertifikat

genutzt. Hierbei können keine Einstellungen vom Benutzer vorgenommen werden. „Selbstsigniertes Zertifikat erstellen“ Es wird ein neues Zertifikat erstellt. Es müssen spezi f ische Daten

eingegeben werden. „Zertifikatanfrage erstellen und Installieren“ Mit dieser Option kann eine Zertifikatanfrage generiert

werden, welche an eine Zertifizierungsstelle eingereicht werden kann. Es kann auch ein durch eine anerkannte Zertifizierungsstelle (z.B.: VeriSign) ausgestelltes Zertifikat auf dem Videoserver installiert werden.

Anmerkung: Verwenden Sie ein „selbstsigniertes Zertifikat“, werden Sie ggf. einen Warnhinweis von Ihrem Browser erhalten. Selbstsignierte Zertifikate werden immer vom Webbrowser als unsicher eingestuft, da weder ein Stammzertifikat noch ein Authentizitätsnachweis einer Zertifizierungsstelle vorliegt.

Deutsch

6.4 SNMP

Das Simple Network Management Protocol ist ein Netzwerkprotokoll, um Netzwerkgeräte (z. B. Router, Server, Switches, Drucker, Computer usw.) von einer zentralen Station aus zu überwachen und steuern zu können. Das Protokoll regelt hierbei die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation. Aktivieren Sie diese Funktion, wenn Sie ein SNMP-Management-Server in Ihrem Netzwerk einsetzen. Sie können auch auf Softwarelösungen zurückgreifen, die auf Ihrem PC-System installiert werden können.

„Aktiveren von SNMPv1, SNMPv2c“ Abhängig von den Einstell ungen Ihres SNMP-Servers können Sie hier Namensfelder der Schreib/Lesen Gruppen festlegen

„Aktivieren von SNMPv3“ Unterstütz Ihr SNMP-Server das SNMP-Protokoll in der Version3, können Sie die Statusabfragen verschlüsselt durchführen. Hierzu muss für die Abfrage der Schreib/Lesegruppen ein Verschlüsselungsalgorithmus und Passwort in dem Videoserver und SNMP-Server gespeichert werden.

Deutsch

6.5 Netzwerk

6.5.1 Netzwerkeinstellungen

Sämtliche Änderungen, die auf dieser Seite vorgenommen werden, führen zu einem Neustart des Systems, um diese Änderungen wirksam werden zu lassen. Stellen Sie sicher, dass die Felder jeweils richtig ausgefüllt sind, bevor Sie auf „Speichern“ klicken.

„LAN“ Die Voreinstellung ist LAN. Verwenden Sie diese Einstellung, wenn der Videoserver mit einem LAN verbunden ist. Dazu sind weitere Einstellungen wie IP-Adresse oder Subnetzmaske nötig.

„IP-Adresse automatisch beziehen“ Bei jedem Neustart des Videoservers wird dieser eine IP-Adre sse über einen DHCP-Server zugewiesen.

„Feste IP-Adresse verwenden“ Die Netzwerkdaten wie z.B. die IP-Adresse werden hier fest vergeben. “IP-Adresse” Diese wird zur Netzwerk-Identifizierung benötigt. “Subnetz-Maske” Diese dient zur Bestimmung, ob das Ziel sich im selben Subnetz befindet. Der

Standardwert lautet “255.255.255.0”. “Standard-Router” Dies ist der Gateway für die Weiterleitung von Bildern an ein anderes Teilnetz. Eine

ungültige Router-Einstellung wird die Übertragung an diese Ziele in verschiedenen Teilnetzen verhindern. Besteht eine Cross-Link-Kabel-Verbindung geben Sie bitte hier unbedingt eine IP im gleichen Subnetzbereich des Videoservers ein (z.B. 192.168.0.1).

“Primäre DNS” Server der primären Domänenbezeichnung, mit welchem die Host-Namen in IP-Adressen umgewandelt werden.

“Sekundäre DNS” Server der sekundären Domänenbezeichnung zur Erstellu ng einer Reservekopie der primären DNS.

„UPnP verwenden“ Das Universal Plug and Play wird hiermit aktiviert. Wenn Ihr Betriebsystem UPnP unterstützt, kann der Videoserver direkt über die UPnP-Verwaltung angesprochen werden (Windows : Netzwerkumgebung)

Stellen Sie sicher, dass die Option „UPnP verwenden“ immer aktiviert ist. UPnP wird auch für

„UPnP Portweiterleitung AN“ Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hier mit aktiviert. Unterstütz ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für VideoStreams Router-seitig für den Videoserver aktiviert.

„PPPoE“ Verwenden Sie diese Einstellung wenn der Videoserver direkt mit einem DSL-Modem verbunden ist. Benutzername und Passwort erhalten Sie von Ihrem ISP (Internet Service Provider).

„IPv6“ Verwenden Sie diese Funktion um mit IP-Adressen der Generation v6 zu arbeiten.

das Auffinden des Videoservers von eytron VMS benutzt.

Deutsch

Bitte beachten Sie, dass Ihr Netzwerk und die Hardware IPv6 unterstüzen muss.

Wenn IPv6 aktiviert ist, wartet der Videoserver standardmäßig, bis er vom Router eine IPv6 Adresse mittels DHCP zugewiesen bekommt. Falls kein DHCP Server vorhanden ist, stellen Sie die IP Adresse manuell ein. Hierzu „IP Adresse manuell einstellen“ aktivieren und IP Adresse,Standard Router und DNS Adresse eintragen.

“IPv6 Information“ Es werden alle IPv6 Informationen in einem separaten Fenster angezeigt.

Wenn die IPv6 Einstellungen korrekt sind, können Sie alle Einstellungen im unteren Fenster ablesen.

Deutsch

6.5.2 IEEE 802.1x

Aktivieren Sie diese Funktion, wenn Ihre Netzwerkumgebung den Standard IEEE 802.1x, eine Port basierte Zugriffskontrolle im Netzwerk, verwendet. IEEE 802.1x verbessert die Sicherheit von lokalen Netzwerken. Eine Verbindung wird nur genehmigt, wenn alle Zertifikate zwischen Server und „Kunde“ verifiziert wurden. Dies geschieht durch einen Authentifizierer in Form von einem Switch/Access Point welcher Anfragen an den RADIUS Authentifizierungsserver schickt. Ansonsten wird keine Verbindung hergestellt und der Zugriff auf den Port verweigert.

Bitte beachten Sie, dass Ihre Netzwerkkomponenten so wie der RADIUS Server den Standard IEEE 802.1x unterstützen muss.

6.5.3 HTTP

“HTTP-Port” Dies kann ein anderer Port als der vorgegebene Port 80 sein (80, oder 1025 - 65535). Nach dem Ändern des Ports muss der Benutzer über die Änderung informiert werden, um eine erfolgreiche Verbindung zu gewährleisten. Wenn der Administrator beispielsweise den HTTP-Port des Videoservers, dessen IP-Adresse 192.168.0.99 lautet, von 80 auf 8080 abändert, muss der Benutzer anstelle der “http://192.168.0.99” die “http://192.168.0.99:8080” in den Web-Browser eingeben.

„Sekundärer HTTP-Port“ Zusätzlicher HTTP-Port für den Videoserverzugriff Für den direkten Zugriff auf einzelne Video-Streams über Web sind nachfolgende Zugangsnamen einstellbar.

Der Zugriff erfolgt über komprimierte JPEG Bilder und ermöglicht Webbrowser (Firefox, Netscape), die kein ActiveX-Plugin verarbeiten können, den direkten Zugriff auf den Video-Stream:

„Zugangsname für Stream 1“ Zugangsname für den MJPEG Stream 1 „Zugangsname für Stream 2“ Zugangsname für den MJPEG Stream 2 „Zugangsname für Stream 3“ Zugangsname für den MJPEG Stream 3 „Zugangsname für Stream 4“ Zugangsname für den MJPEG Stream 4

Anmerkung: Der Internet-Explorer unterstützt keine Darstellung von MJPEG Bildern ohne Active X

6.5.4 FTP

„FTP-Port“ Dies ist der interne FTP-Server-Port. Dies kann ein anderer Port als der vorgegebene Port 21 sein (21, oder 1025 - 65535). Über FTP können die auf dem Videoserver gespeicherten Videodaten dire kt abgerufen werden. Verwenden Sie hierfür ein eigenständiges FTP-Programm.

Das Adressformat für die Eingabe der Verbindungsdaten ist wie folgt aufgebaut:

Server: IP-Adresse des Videoservers Benutzername: Administratorbenutzer Passwort: Passwort des Administrators Port: FTP-Port des Videoservers

Beispiel (mit FTP-Programm)

Server: 192.168.0.99 Benutzername: root Passwort: admin Port: 1026

Deutsch

6.5.5 HTTPS

„HTTPS-Port“ Dies ist die Porteinstellung für den internen HTTPS-Port. Dies kann ein anderer Port als der vorgegebene Port 443 sein (443 oder 1025 - 65535). Weitere Einstellmöglichkeiten für HTTPS finden Sie unter 5.5.3

6.5.6 Zwei Wege Audio

„Zwei Wege Audio“ Dies ist der Port für die Zwei Wege Audio Funktion. Dies kann ein anderer Port als der

vorgegebene Port 5060 sein (5060 oder 1025 - 65535).

Um die Zwei-Wege-Audio Funktion nutzen zu können, müssen Sie unter „Video und Audio“ für den gewählten Video-Stream MPEG-4/H.264 aktivieren. MJPEG unterstützt ausschließlich die Übertragung von Videodaten und ist deshalb für diese Funktion nicht geeignet.

Ext. Lautspr.

Mikrofon

PC-Lautspr.

Ext. Mikrofon

Netzwerk / Internet

Live-Stream Funktionen:

Starten Sie die Übertragung der Audiodaten. Regelt die Empfindlichkeit des Audioeingangs des Videoservers. Schalten Sie das Mikrofon/Audioeingang aus. Klicken Sie die Schaltfläche erneut, um die Audioübertragung zu stoppen.

Deutsch

6.5.7 RTSP Übertragung

„RTSP-Authentifizierung“ Die Authentifizierung kann disable (Standard) oder B asic (einfach) bzw. erweiterter Modus (digest) sein.

Ist die RTSP-Authentifizierung aktiviert, so muss beim RTSP Verbindungsaufbau ein Benutzername und ein Passwort eines gültigen Benutzers eingegeben werden (z.B. Administrator). HINWEIS: Die RTSP Authentifizierung muss vom Videoplayer unterstützt werden (z.B. Realplayer 10.5).

„Zugangsname für Stream 1“ Dies ist der Zugangsname 1, um eine Verbindung von einem Client herzustellen. Der Codec-Typ muss MPEG4 sein! Verwenden Sie rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 1>, um eine Verbindung herzustellen.

„Zugangsname für Stream 2“ Dies ist der Zugangsname 2, um eine Verbindung von einem Client herzustellen. Der Codec-Typ muss MPEG4 sein! Verwenden Sie rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 2>, um eine Verbindung herzustellen.

„Zugangsname für Stream 3“ Dies ist der Zugangsname 3, um eine Verbindung von einem Client herzustellen. Der Codec-Typ muss MPEG4 sein! Verwenden Sie rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 3>, um eine Verbindung herzustellen.

„Zugangsname für Stream 4“ Dies ist der Zugangsname 4, um eine Verbindung von einem Client herzustellen. Der Codec-Typ muss MPEG4 sein! Verwenden Sie rtsp://<IP-Adresse>:RTSP-port /<Zugangsname 4>, um eine Verbindung herzustellen.

RTSP Zugriff mit VLC: rtsp://192.168.0.99:10052/live.sdp

„RTSP-Port“ Dieser Port kann vom voreingestellten Port 554 abweichen (554; oder 1025 bis 65535 ). Beachten Sie bei Abänderung das Eingabeformat analog zum HTTP-Port.

„RTP-Port für Video“ Dieser Port kann vom voreingestellten Port 5558 abweichen. Die Portnummer muss geradzahlig sein.

„RTCP-Port für Video“ Dieser Port muss der „RTP-Port für Video“ plus 1 sein. „RTP-Port für Audio“ Dieser Port kann vom voreingestellten Port 5556 abweichen. Die Portnummer m uss

geradzahlig sein. „RTCP-Port für Audio“ Dieser Port muss der „RTP-Port für Audio“ plus 1 sein.

Deutsch

6.5.8 Multicast Übertragung

Multicast bezeichnet eine Nachrichtenübertragung von einem Punkt zu einer Grup pe (auch Mehrpunktverbindung genannt). Der Vorteil von Multicast besteht darin, dass gleich zeitig Nachrichten an mehrere Teilnehmer oder an eine geschlossene Teilnehmergruppe übertragen werden können, ohne dass sich beim Sender die Bandbreite mit der Zahl der Empfänger multipliziert. Der Sender braucht beim Multicasting nur die gleiche Bandbreite wie ein einzelner Empfänger. Es findet eine Vervielfältigung der Pakete an jedem Netzwerkverteiler (Switch, Router) statt.

Multicast ermöglicht in IP-Netzwerken effizient Daten an viele Empfänger zur gleichen Zeit zu senden. Das passiert mit einer speziellen Multicast-Adresse. In IPv4 ist hierfür der Adress-Bereich 224.0.0.0 bis

239.255.255.255 reserviert. Folgende Multicasteinstellungen können für Stream 1 - 4 in dem Videoserver konfigurie rt werden. „Immer Multicast“ Aktivieren, um Multicast zu verwenden. “Multicast Gruppenadresse” Spezifiziert eine Gruppe von IP-Hosts die dieser Gruppe ange hören “Multicast Video Port” Dieser Port kann vom voreingestellten Port 5560 abweichen. Die Portnummer muss

geradzahlig sein. “Multicast RTCP Video Port” Dieser Port muss der „Multicast Video Port“ plus 1 sein. “Multicast Audio Port” Dieser Port kann vom voreingestellten Port 5562 abweichen. Die Portnummer muss

geradzahlig sein. “Multicast RTCP Audio Port” Dieser Port muss der „Multicast Audio Port“ plus 1 sein.

“Multicast TTL” Time to Live

Falls Sie eine Portweiterleitung in einem Router einrichten, so sind immer alle Ports weiterzuleiten (RTSP + HTTP). Dies ist für eine erfolgreiche Kommunikation nötig.

7. DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit DomainName-Einträge aktualisieren kann. Der Videoserver verfügt über einen integrierten DynDNS-Client, der selbstständig die Aktualisierung der IP-Adresse beim einem DynDNS-Anbieter durchführen kann. Sollte sich der Videoserver hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Ro uters zu verwenden.

Die Abbildung veranschaulicht den Zugriff / Aktualisierung der IP-Adresse beim DynDNS-Dienst.



192.168.0.3

LAN WAN

 195.184.21.78

 DynDNS

Zugangsdaten

Internet

 195.184.21.78  name.dyndns.org

DynDNS.org

Name Server

“DDNS aktivieren” Mit dieser Option wird die DDNS-Funktion aktiviert. “Dienstanbieter” Die Anbieterliste enthält Hosts, welche die DDNS-Dienstleistungen anbieten. Stellen Sie

eine Verbindung mit der Webseite des Dienstleistungsanbieters her, um sicherzustellen, da ss die Dienstleistung verfügbar ist.

“Host-Name” Zur Anwendung der DDNS-Dienstleistung muss dieses Feld ausgefüllt werden. Geben Sie die Host-Namen ein, der beim DDNS-Server registriert ist.

“Benutzername/Email” Der Benutzername und die Email müssen im Feld eingegeben werden, um eine Verbindung mit dem DDNS-Server herzustellen oder um die Benutzer über die neue IP-Adresse zu informieren. Hinweis: Wird in dieses Feld der “Benutzername” eingegeben muss in das folgende Feld das “Passwort” eingegeben werden.

“Passwort“ Zur Inanspruchnahme der DDNS-Dienstleistung geben Sie hier Ihr Passwort ein.

Deutsch

7.1 DDNS Konto einrichten

Neues Konto bei DynDNS.org einrichten

Account Informationen hinterlegen

Notieren Sie Ihre Benutzerdaten und übertragen Sie diese in die Konfiguration des Videoservers

Deutsch

7.2 DDNS Zugriff über Router

Sollte sich Ihr Netzwerkvideoserver hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus-sc.com Beschreibung zur DynDNS-Router-Konfiguration zu gängigen Router-Modellen.

Folgende Abbildung veranschaulicht den Zugriff auf einen Videoserver hinter einem Router über DynDNS.org.

 192.168.0.1

eine

Internet

 195.184.21.78:1026

 htt

://name.dyndns.org:1026

LAN WAN

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

DynDNS.org

Name Server

 name.d

8. Zugangsliste

Hier steuern Sie die Zugriffe auf den Videoserver anhand von IP-Adresslisten. “Max. Anzahl gleichzeitiger Verbindungen limitiert auf“ Anzahl der gleichzeitig möglichen Zugriffe auf den

Videoserver. Abhängig von der zur Verfügung stehenden Bandbreite des Videoservers, ka nn es sinnvoll den Zugriff zu beschränken. „Zugangsliste aktivieren“ Aktiviert die unter „Filter“ definierten IP-Adressfilter

Sie haben zwei Möglichkeiten die IP-Adressfilterung zu definieren.

 Filtertyp „erlauben“: Nur IP-Adressen im definierten Adressraum ha ben Zugriff  Filtertyp „verweigern“: IP-Adressen im definierten Adressraum haben keinen Zugriff

Klicken Sie auf „Hinzufügen“ um die Adressbereiche zu konfigurieren. Folgende Einstellmö glichkeite n sind gegeben:

ndns.org:1026  195.184.21.78:1026

Deutsch

Regel: Einzel, Bereich, Netzwerk:

 Einzel: eine spezifische IP-Adresse wird hinzugefügt  Bereich: Es können IP-Adressbereiche von – bis definiert werden  Netzwerk: Es können IP-Adressen mit spezifischer Subnetmaske definiert werden

Beispiel:

Der IP-Adressbereich von 192.168.0.1 bis 192.255.255.255 soll zugelassen werden. Folgende IP-Adressen sollen gesperrt werden 192.168.1.0 bis 192.168.255.255

Ergebnis: Es dürfen nur Zugriffe von IP’s aus folgendem Bereich durchgeführt werden: 192.168.0.1 – 192.168.0.255

Es wird immer eine Schnittmenge zwischen Erlaubten Zugriffen und gesperrten IP’s gebildet.

Zugangs

liste

Geblockte

IPs

9. Audio und Video

Deutsch

“Videotitel” Der Text erscheint im schwarzen Balken über dem Video-Fenster mit einem Zeitstempel. Dieser Zeitstempel (Datum und Uhrzeit) wird von der integrierten Echtzeituhr des Videoservers geliefert.

“Farbe” Wählen Sie zwischen farbiger und schwarz/weißer Darstellung. „Modulation“ Wählen Sie zwischen dem Videostandart NTSC und PAL oder einer automatischen Erken nung

des Videosignals durch den Videoserver. “Video-Puffer” Der selektierte Video Stream wird für die Aufzeichnung von Vor- und Nachalarm Videodaten

(siehe Abschnitt „Anwendung“) genutzt. “Kippen” Zum horizontalen Rotieren des Videos. Wählen Sie diese Optionen aus, falls die Kamera

umgekehrt installiert wurde. “Spiegeln” Zum vertikalen Rotieren des Videos.

Verwenden Sie die Option Kippen + Spiegeln, wenn die Kamera an der Decke installiert ist.

„Video Titel und Zeitstempel einblenden“ Mit dieser Option können Titel und Zeitstempel direkt in das Videobild und Momentaufnahmen eingeblendet werden. Die Eingabe unter Punkt „Videotitel“ wird hier verwendet.

Deutsch

9.1 Bildeinstellungen

„Helligkeit, Kontrast, Sättigung, Schärfe“

Passen Sie die Werte entsprechend Ihrer Lichtverhältnisse an.

Sollten Sie die Lichtverhältnisse der Kamera ändern, können die Bildeinstellungen für schlechte

Um die geänderten Einstellungen der Bilder anzusehen, klicken Sie auf „Vorschau“. Um die Bildparameter zu übernehmen, klicken Sie auf „Speichern“. Möchten Sie die Änderungen nicht übernehmen, klicken Sie auf „Wiederherstellen“.

Lichtverhältnisse, bei guten Lichtverhältnissen einen negativen Einfluss auf die Bildqualität haben.

9.2 Privatzonenmaskierung

Mit dieser Funktion können Bereiche im Videobild ausgeblendet werden. Es können maximal 5 beliebig große Bereiche markiert werden.

Aktivieren Sie zuerst diese Funktion durch Setzen des Auswahlhakens bei „Privatzonenmaskierung aktivieren“.

Über die Schaltfläche „Neu“ wird ein neues Fenster erstellt, die Größe kann anschließend angepasst werden. Drücken Sie „Speichern“, um die Einstellungen zu übernehmen.

Diese Funktion sollte nicht aktiviert werden, wenn die PTZ / ePTZ Funktion der Kameras genutzt wird. Diese Funktion kann nur konfiguriert werden, wenn als Browser der MS Internet Explorer verwendet wird (ActiveX Modus).

9.3 Grundeinstellung:

Videooptionen

Der Videoserver stellt für den flexiblen Einsatz vier Video Streams in unterschiedlichen Auflösungen zur Verfügung.

Deutsch

Einstellungen der Streams 1,2,3 und 4

Über das jeweilige Menü konfigurieren Sie Stream 1-4

Die Auflösung bei Stream 4 ist auf QCIF festgelegt. Um auf mobile Geräte zu streamen verwenden Sie Stream 4.

„Bildkompression“ Wählen Sie zwischen H.264/MPEG-4/MJPEG. „Bildgrösse“ Stellen Sie hier die gewünschte Auflösung ein. „max.Bildrate“ Stellen Sie hier die maximale Bildwiederholungsrate ein. „Schlüsselbild-Intervall“ Legt fest wie oft ein I-Frame erzeugt wird. Je kürzer das Intervall, desto bessere

Bildqualität wird erreicht, allerdings auf Kosten von höhrerer Netzwerkauslastung. „Videoqualität Fixe Bildrate“ Legt die Bildrate konstanst auf einen Wert fest. Die Bildqualität sinkt bei Zunahme der Bildkomplexität (z.B.: Bewegung). „Fixe Bildqualität“ Legt die Bildqualität auf einen konstanten Wert fest. Die Bitrate steigt bei Zunahme der Bildkomplexität (z.B.: Bewegung).

Kompression

H.264

MPEG-4

MJPEG

Aufnahmedauer

1 Minute

Videosequenz

Ca.12 MB

Ca.14 MB

Ca.60 MB

in D1 Auflösung mit

Qualität „gut“

Speicherkapazität

32 GB SD Karte

Ca.43 Stunden

Ca.36 Stunden

Ca.9 Stunden

Am Ende des Handbuches finden Sie eine detalierte Tabelle mit jeder Qualitätseinstellung kombiniert mit jeder Auflösung

Deutsch

9.4 Audio Einstellungen

“Stumm” Alle Audiofunktionen in dem Videoserver werden deaktiviert. Es erscheint ein Hinweis beim Zugriff

auf den Videoserver

„Externe Mikrofon/Audioinput Verstärkung“ Passen Sie den Wert von +21db bis -33db an „Audiotyp“ Wählen Sie hier den Audiotyp und die gewünschte Bitrate aus. Ein höherer Wert benötigt mehr

Bandbreite:

 „AAC“ (Advanced Audio Coding) Spezieller Codec für Audiodatenkompression unter MPEG-4/H.264.  „GSM-AMR“ (Global System for Mobile Communications - Adaptive Multi Rate) Sprachcodec im

GSM-Mobilfunknetz.

 „G.711“ pmca/pmcu (Puls Code Modulation)

10. Bewegungserkennung

Es können bis zu drei Bewegungszonen in dem Videoserver aktiviert werden. Wählen Sie “Bewegungsmelder aktivieren”, um die Konfiguration vorzunehmen.

Die Funktion Bewegungserkennung ist erst nach Festlegen einer Aktion unter dem Menüpunkt „Anwendung“ aktiv.

"Fenstername" Der Text erscheint oben im Fenster. “Empfindlichkeit” Empfindlichkeit bei Veränderungen im Bildablauf (Bsp.: Empfindlichkeit hoch: Auslösung bei geringer Bildänderung. “Prozent” Gibt an wie viel Prozent des Bildes sich ändern müssen, damit der Bewegungssensor auslöst.

„Neu“ Klicken Sie auf diese Schaltfläche, um ein neues Fenster hinzuzufügen. Zur Neueinstellung der Größe des Fensters oder zum Verschieben des Titelbalkens klicken Sie mit der linken Maustaste auf den Rahmen des Fensters, halten diesen gedrückt und ziehen ihn mit dem Cursor auf die gewünschte Größe. Durch Anklicken des ‘x’ in der oberen rechten Ecke des Fensters wird das Fenster gelöscht. „Speichern“ Klicken Sie auf diese Schaltfläche, um die entsprechenden Einstellungen des Fensters zu speichern. Je nach der Bildvariation steigt oder fällt ein Grafikbalken.

Ein grüner Balken bedeutet, dass die Bildvariation sich unterhalb des Überwachungspegels befindet, während ein roter Balken darauf hinweist, dass sich die Bildvariation über dem Überwachungspegel befindet. Wird der Balken rot angezeigt, dann erscheint das erkannte Fenster ebenfalls mit einer roten Umrandung. Beim Zurückgehen auf die Homepage wird das überwachte Fenst er ausgeblendet. Der rote Rahmen wird jedoch angezeigt, sobald eine Bewegung erkannt wird.

Deutsch

30% Prozent

Grüner Bereich: Bewegung wurde erkannt, führt aber nicht zu einer Alarmauslösung Roter Bereich: Bildvariation (Bewegung) übersteigt den Grenzwert von 30% und führt zu einem Alarm.

Funktionsweise der Bewegungserkennung:

Sie haben zwei Parameter, um die Bewegungserkennung einzustellen: Empfindlichkeit und Prozent. Die Abbildung erklärt wie diese beiden Parameter die Bewegungserkennung beeinflussen.

Ausgehend von Abbildung A findet eine Bewegung zu Bild B statt. Die resultierenden Pixeländerungen (in Abhängigkeit der Empfindlichkeitseinstellung) werden in Abbildung C dargestellt (grau). Die Einstellung „Empfindlichkeit“ bezieht sich auf Fähigkeit der Sensorik Bewegungen im Bild zu erkennen. Desto höh er dieser Wert eingestellt ist, desto mehr Pixeländerungen werden im Bild erkannt. Bei einer Bewegungserkennung werden Serverintern die Pixeländerungen (in Abhängigkeit von der Empfindlichkeit) als Alarmpixel gespeichert (Pinke Felder in Abbildung D). Der Schwellwert „Prozent“ beschreibt hierbei den Anteil der „Alarmpixel“ zur Gesamtpixelanzahl im ausgewählten Bereich. Wird der festgelegte Anteil an Alarmpixel (Prozent) erreicht / überschritten wird ein Alarm ausgelöst. Für eine zuverlässige Bewegungserkennung ist es zu empfehlen eine hohe Empfindlichkeit und einen niedrigen Prozentwert einzustellen.

Deutsch

11. Kamera Sabotageerkennung

Der Videoserver unterstützt eine Sabotageerkennung. Ist die Erkennung aktiviert kann ein resultieren der Alarm als Ereignis für eine Benachrichtigung genutzt werden (siehe Anwendung)

„Videoserver Sabotageüberwachung aktivieren“ Die Sensorik wird aktiviert. „Auslöseverhalten“ Der Zeitraum definiert wie lange ein Sabotageereignis vorliegen muss, bis ein Alarm

ausgelöst wird. Folgende Sabotageereignisse werden geprüft:

 Kameraverdrehung  Kameraabdeckung  Kameradefokussierung

Diese Sabotageerkennung können Sie als Auslöser in der Kamerafunktion „Anwendung / EreignisSetup“ verwenden.

12. Kamerasteuerung

Der Videoserver bietet die Möglichkeit eine analoge PTZ Kamera zu steuern.

RS485 Einstellungen „Deaktiviert“ RS485-Steuerung ist ausgeschaltet „PTZ Kamera“ Geben Sie hier die entsprechenden Parameter der PTZ-Kamera ein. Es werden folgende

Protokolle unterstützt: Pelco-D, Pelco-P, Samsung scc643, DynaDome/SmartDOME, Lilin PIH-7x00. Sollte ihre PTZ-Kamera keines dieser Protokolle unterstützen wählen Sie bitte „Custom Kamera“

„Transparenter HTTP Tunnel“ Unterstützt Ihr PTZ-Gerät RS485 Kommandos über eine Netzwerkschnittstelle können Sie diese Option wählen. Die notwendigen Parameter müssen Sie der Bedienungsanleitung Ihres PTZ-Gerätes entnehmen.

Die genauen PTZ Kommandos entnehmen Sie bitte der Bedienungsanleitung Ihres PTZ Gerätes

Deutsch

„Kamera ID“ Legt die Kamera ID fest. „PTZ Treiber“ Legt das Protokoll des angeschlossenem PTZ Gerätes fest. „Baudrate“ Stellen Sie die passende Baudrate ein. „Datenbits“ Stellen Sie die passenden Datenbits ein. „Stopbits“ Stellen Sie die passenden Stopbits ein. „Parität“ Legt die Parität fest.

Preset Positionen und Tour einrichten

Es können insgesamt 20 Preset-Positionen im Videoserver gespeichert werden. Gehen Sie hierzu wie folgt vor:

1. Positionieren Sie das Kamerabild über die Richtungstasten auf die gewünschte Einstellung

2. Geben Sie der aktuellen Position einen PresetNamen und klicken Sie auf hinzufügen. Der Name erscheint in der Preset-Liste

3. Wiederholen Sie die Schritte 1-2 für weitere Presets

4. Markieren Sie die Presets die Sie für eine Tour benutzen wollen und bestätigen Sie diese mit „Wählen“

5. Passen Sie die Verweildauer des jeweiligen Presets falls notwendig an.

6. Speichen Sie die Einstellungen

Um die Tour zu starten, drücken Sie „PATROL“ im Livebild des Videoservers. Um diese zu

Benutzerdefiniertes Kommando

Der Menüpunkt „Benutzerderfiniertes Kommando“ ermöglicht Ihnen den direkten Zugriff auf einzelne Funktionen ihres PTZ-Gerätes oder PTZ-Kamera. In der Regel wird die Funktion dazu verwendet gespeicherte Preset-Positionen oder vo rdefinierte Touren abzurufen.

stoppen „STOP“









Deutsch

Mithilfe dieser Funktion können Sie eigene Kommandoschaltflächen im Livebild des Videoservers zur Bedienung/Einstellung des angeschlossenen PTZ-Gerätes erstellen. Die jeweilige Funktion der Schaltfläche wird durch einen Hexadezimalcode (abhängig vom je weiligen PTZProtokoll) beschrieben. Alle ABUS Speeddome-Kameras verwenden die Protokolle PELCO D/P. Es können maximal 5 benutzerdefinierte Schaltflächen erstellt werden. Unter „Schaltflächenname“ tragen Sie den gewünschten Name der Schaltfläche ein (z.B.: Tour 1).

Wenn Sie als Kameraprotokoll „Custom Camera“ eingegeben haben,müssen Sie unter „Benutzerdefinitiertes Kommando“ grundlegende Funktionen wie „hoch“,“runter“,“links“,“rechts“ festlegen. Die hierfür zuständigen Codes entnehmen Sie der Anleitung des PTZ-Gerätes.

Wird kein Schaltflächenname angegeben, erscheint die Schaltfläche nicht im Livebild Das Pelco D/P Protokoll arbeitet aussschliesslich mit Hexadezimalen Zahlen.

Tragen Sie unter „Kommando“ den HEX-Code der gewünschte n Funktion ein. (z.B.: FF 01 00 09 00 01 0B)

Der Code darf keine Leer-und Sonderzeichen enthalten. FF 01 00 09 00 01 0B  FF01000900010B

Vorwort Hexadezimal Zahlen

Im folgenden Kapitel wird anhand einiger Beispiele das Hexadezimale Zahlensystem erläutert.

Deutsch

Das Hexadezimale Zahlensystem basiert auf Zahlen von 0-9 und Buchstaben von A-F. Bei der Berechnun g von Checksummen ist zu berücksichtigen, dass Hexadezimal addiert wird.

Eine wichtige Hilfe zur Umrechnung von Dezimal in Hexadezimal und Addition von Hexadezimal bietet hierfür der in Microsoft Windows integrierte Taschenrechner, welcher hierfür auf „Wissenschaftlich“ eingestellt sein muss.

Deutsch

Dome-Steuerkommandos für TV7600,TV6702,TV7604 (Pelco) Kommandoszusammensetzung

Wort 1 Wort 2 Wort 3 Wort 4 Wort 5 Wort 6 Wort 7 Synch

Byte

(immer FF)

Berechnung Check-Summe: Wort 7= Wort 2 + Wort 3 + Wort 4 + Wort 5 + Wort 6

Worterklärung: „Wort1“ Immer als „FF“ deklariert

„Wort2“ Bestimmt die ID der analogen Kamera „Wort3“-„Wort4“ Legt die verschiedenen PTZ Funktionen fest („speichere Preset“, starte Tour“ usw.) „Wort5“-„Wort6“ Legt zum Beispiel die Numerierung der Presets und Touren fest.

Wenn Sie ein Preset anfahren wollen, muss auch festgelegt werden, welche Presetnummer angefahren werden soll.

„Wort7“ Ist die Summe von Wort 2 – Wort 6 und ist auch als Check Summe bekannt

Beispiel: “Gehe zu Preset 1“ hat den Befehl : FF 01 00 07 00 01 09

Wort 1 ist immer auf FF festgelegt Wort 2 ist immer die ID des Speed Domes Wort 3 und Wort 4 bestimmen die Funktion: „Zu Preset gehen“ Wort 5 und Wort 6 bestimmt welches Preset angefahren werden soll. Wort 7 Checksumme

Erläuterung: Im Wort 6 steht die HexZahl 01 für Preset 1.

Beispiel: “Gehe zu Preset 15“ hat den Befehl : FF 01 00 07 00 0F 17

Diese Vorgehensweisse ist analog bei der Auswahl von Touren oder sonstigen zählbaren Funktionsstrukturen.

Address (ID

der

analogen

Kamera)

Würde man nun Preset 15 anfahren wollen, müsste man 0F in das Wort 6 schreiben.

Command 1 Command 2 Data 1

Data 2 Check Sum

Wort 2-6

Vergessen Sie nicht die Checksumme nach jeder Änderung des Komand os neu zu berechnen. Eine Änderung des Komandos im obigen Beispiel von Preset 1 zu Preset 15 hätte zur Folge, dass die Checksumme um 14 größer wird!

Befehlsübersicht :

Kommando Wort 3 Wort 4 Wort 5 Wort 6

Ab 00 10 00 2A Auf 00 08 00 3C Links drehen 00 04 2E 00 Rechts drehen 00 02 06 00 Stoppen 00 00 00 00 Menü 00 11 00 00 Tour starten 00 00 09 01 to 08 Scan 00 0F 00 01 Zoom tele 00 20 00 01 Zoom wide 00 40 00 01 Focus near 01 00 00 01 Focus far 00 80 00 00 Iris close 04 00 00 00 Iris open 02 00 00 00 Speichere Preset 00 03 00 01 to C8 Lösche Preset 00 05 00 01 to C8 Gehe zu Preset 00 07 00 01 to C8 Set Auxiliary 00 09 00 01 to 08 Clear Auxiliary 00 0B 00 01 to 08 Remote Reset 00 0F 00 00 Set Zone Start 00 11 00 01 to 08 Set Zone End 00 13 00 01 to 08 Write Char. To Screen Clear Screen 00 17 00 00 Alarm Acknowledge 00 19 00 Alarm No. Zone Scan An 00 1B 00 00 Zone Scan Aus 00 1D 00 00 Musterstart setzen 00 1F 00 00 Musterstop setzten 00 21 00 00 Muster abfahren 00 23 00 00 Stelle Zoomspeed ein 00 25 00 00 to 03 Stelle Focus Speed ein Werkseinstellung der Kamera Auto-Fokus auto/an/aus Auto Iris auto/an/aus 00 2D 00 00-02 AGC auto/an/aus 00 2F 00 00-02 BLC an/aus 00 31 00 01-02 Auto.Weißabgleich an/aus

00 15

00 27 00 00 to 03 00 29 00 00

00 2B 00 00-02

00 33 00 01-02

X Position 00 to 28

ASCII Value

Deutsch

13. Anwendung

Hier können Sie Aufgaben in dem Videoserver automatisieren. Die Anwendungskonfiguration besteht aus 3 Bereichen: Ereignis, Server und Medium. Eine typisches Anwendungsbeispiel kann wie folgt aussehen: Aufgrund einer Bewegungserkennung (Ereignis) wird eine E-Mail (Server) zu einem Benutze r mit einem Alarmbild (Medium) versendet.

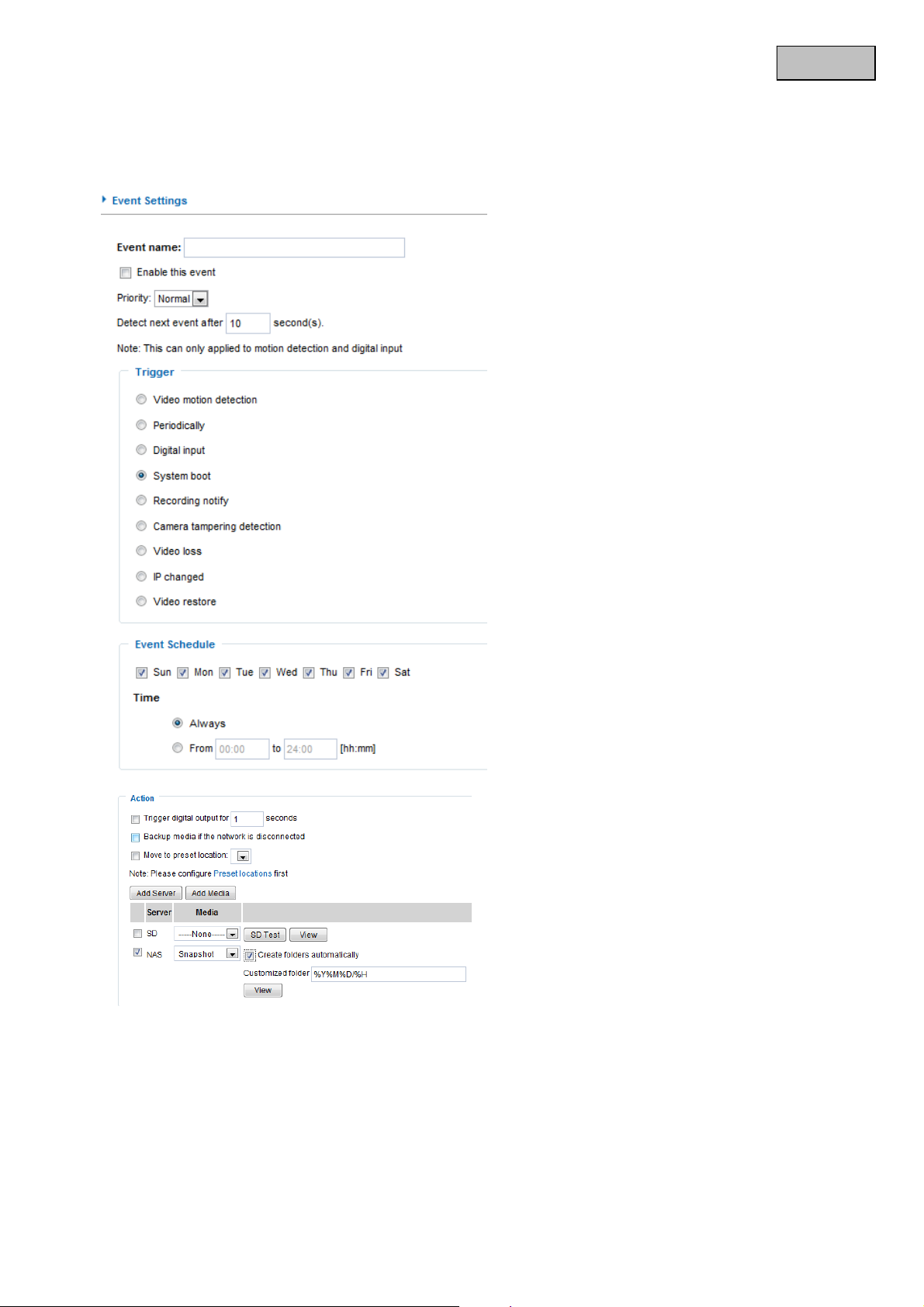

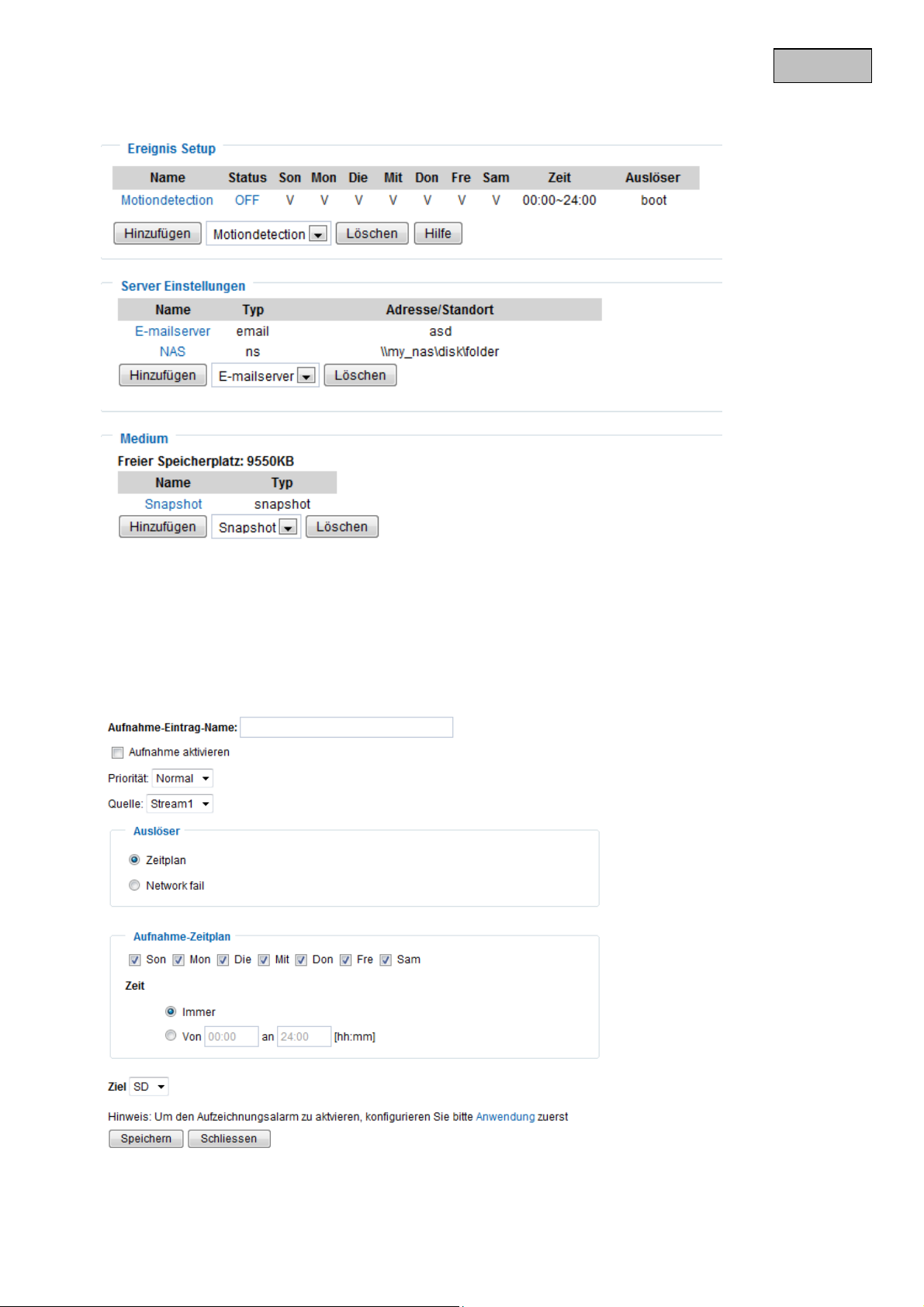

Ereignis Setup

Klicken Sie auf „hinzufügen“ um ein neues Ereignis zu erstellen. Es können maximal 3 Ereignisse eingestellt werden.

„Ereignisname“ Vergeben Sie einen eindeutigen Namen unter dem Sie die Ereigniskonfiguration speiche rn „Ereignis aktivieren“ Setzen Sie Option, um das programmierte Ereignis zu aktiveren. „Priorität“ Ereignisse mit höherer Priorität werden zuerst abgearbeitet „Verzögerung“ Pausenzeit zwischen ausgeführten Ereigni ssen (z.B.: bei Bewegungserkennung)

Deutsch

13.1 Auslöser Einstellungen

„Videobewegungssensor“ Aktiveren Sie das gewünschte Bewegungsfenster „Intervall“ Das Ereignis wird periodisch ausgelöst. Maximale Einstellung ist 999 Minuten „Digitaler Eingang“ Liegt ein Signal am Alarmeingang an (z.B.: Türkontakt) wird ausgelöst „System Neustart“ Ereignis wird beim Neustart des Videoservers ausgelöst (vorhergehender

Spannungsverlust) „Aufzeichnungsalarm“ Ist der Zielspeicher (Medium) voll oder wird ein Ringspeicher überschrieben wird ein Alarm ausgelöst. „Kamera Sabotageüberwachung“ Ein Alarm wird ausgelöst, wenn eine Kamerasab otage der angeschlossenen analogen Kamera erkannt wird. „Videoverlust-Alarm“ Ein Alarm wird ausgelöst, wenn das Videosignal au sgefallen ist.

„IP geändert“ Sobald dem Videoserver eine neue IP Adresse zugewiesen wird, wird ein Alarm ausgelöst. „Videosignal wiederhergestellt“ Liegt das Videosignal nach einer Störung wieder an wird ausgelö st.

Ereignis-Zeitplan

“Son” - “Sam” wählt die Wochentage zur Ausführung eines Ereignisses. „Immer“ Aktiviert das Ereignis zu jeder Zeit (24 Stunden) „Von“ - „bis“ Das Ereignis ist zeitlich eingegrenzt.

13.2 Serverkonfiguration

Es können 5 Server in der Netzwerkkamera gespeichert werden. Klicken Sie auf „hinzufügen“ um einen neuen Server zu konfigurieren. Der Server vom Typ „SD“ ist voreingestellt und bezeichnet die SD-KartenEinheit als Ziel für Datenspeicherungen. Folgende Server-Typen können konfiguriert werden:

 E-Mail: tragen Sie hier die Zugangsdaten ein  FTP: tragen Sie hier die Zugangsdaten ein. Adresskonvention: ftp.abus-sc.com  HTTP: tragen Sie hier die Zugangsdaten ein. Adresskonvention: http://abus-sc.com/cgi-bin/upload.cgi  Netzwerkordner: Adresskonvention: \\192.160.0.5\NAS

Nach Eingabe der Zugangsdaten müssen die Einstellungen gespeichert we rden. Bevor Sie das Fenster schließen, ist es zu empfehlen einen „Test“ durchzuführen. In einem neuen Fenster des Browsers wird das Ergebnis angezeigt.

13.3 Medien Einstellungen

Es können 5 Medieneinstellungen in dem Viedoserver gespeichert werden.

Deutsch

„Medienname“ Eindeutiger Name für das Medium. Es existieren 4 verschiedene Medien-Typen:

 Momentaufnahme (Dateiformat JPEG)  Video Clip (Dateiformat MP4)  Logdatei (Dateiformat TXT)  Benutzerdefinierte Mitteilung (Dateiformat TXT)

Jedes angelegte Medium darf nur mit einem Ereignis verknüpft werden.

Momentaufnahme

„Quelle“ Die Aufnahme kann von Video-Stream 1-4 erfolgen „Sende Voralarmbilder“ Anzahl der Momentaufnahmen vor einem Ereignis „Sende Nachalarmbilder“ Anzahl der Momentaufnahmen nach einem Ereignis

„Dateiname-Zusatz“ Geben Sie hier eine Bezeichnung ein, die dem Dateinamen für die Momentaufnahme vorangestellt wird. „Datum und Uhrzeit an Dateiname anhängen“ Mit dieser Option wird die aufgenommene Momentaufnahme mit dem Datum und der Uhrzeit versehen, um die Dateinamen der Momentaufnahmen entwed er im sequentiellen oder ereignisgesteuerten Betrieb leicht voneinander unterscheiden zu können. Beispielsweise bedeutet “video@20030102_030405.jpg”, dass das JPEG-Bild am 2. Januar 2003 um 3 Uhr, 4 Minuten und 5

Eine Doppelbelegung eines Mediums hat eine inkorrekte Arbeitsweise des Videoservers zufolge. Möchten Sie für zwei Ereignise denselben Medientyp verwenden, müssen zuvor auch zwei separate Medientypen angelegt worden sein.

1 9 7

Voralarmbilder

Auslöser

6 5 4 3 2

Nachalarmbilder

Sekunden aufgenommen wurde. Wird dieses Suffix ausgelassen, dann wi rd die Datei mit der Bezeichnung “video.jpg” beim externen FTP-Server nach dem angegebenen Zeitintervall aktualisiert.

Der Dateiname ist wie folgt aufgebaut: Zusatz_YYYYMMDD_HHMMSS : ABUS_20091115_164501

 Zusatz: siehe Dateiname-Zusatz  Y: Platzhalter für Jahr, YYYY = 2009  M: Platzhalter für Monat, MM = 11  D: Platzhalter für Tag, DD = 15  H: Platzhalter für Stunde, HH = 16  M: Platzhalter für Minute, MM = 45  S: Platzhalter für Sekunde, SS = 01

Videoclip

„Quelle“ Die Aufnahme kann von Video Stream 1-4 erfolgen.

Es wird der Video Stream als Quelle angeboten, der unter „Audio und Video“ für „Video Puffer“

„Voralarm-Aufzeichnung“ Voralarm Aufzeichnungsintervall in Sekunden (max. 9 Sekunden) „Maximale Dauer“ Maximale Dauer pro Datei (max. 10 Sekunden)

„Maximale Dateigröße“ Maximale Größe der Datei in kByte (max. 800 kByte)

„Dateiname-Zusatz“ Geben Sie hier eine Bezeichnung ein, die dem Dateinamen für die Videoaufnahme vorangestellt wird (Details siehe Momentaufnahme)

konfiguriert ist.

1 9 7

Voralarm Speicher

Auslöser

6 5 4 3 2

Nachalarm Speicher

Deutsch

Logdatei

Speichert den aktuellen System-Log-Inhalt in eine Textdatei.

Custom Message

Eine benutzerdefinierte Meldung in Form von einer Textdatei wird mitgesendet.

13.4 Aktion

Deutsch

Konfigurieren Sie hier die Aktion, welche durchgeführt werden soll, wenn ein ausgelöster Alarm anliegt.

„Digitaler Ausgang aktiv für“ Bei Aktivierung wird der Relaisausgang des Videoservers geschaltet. „Gehe zu Position“ es wird eine Preset-Position bei Alarm angest euert

„Server“ Zu einem bestimmten Server wird das selektierte Medium gesendet (z.B.: eine Email wird mit einer Momentaufnahme gesendet).

„Ordner automatisch erstellen“ Erstellt automatisch Ordner im Verzeichniss des Netzwerklaufwerkes „Angepasster Ordner“ Mithilfe von Variablen wird die spezifische Benennung des Ordners festgelegt.

Entnehmen Sie die zur Verfügung stehenden Variablen der untenstehenden Tabelle.

Symbol Beispiel/Funktion

/ Neuen Unterordner anlegen %IP = IP-Adresse 192.168.0.1 %N = Eventname Motion_W1

%Y = Jahr 2010

%M = Monat 03

%D = Tag 04

%H = Stunde 14

“Beispieltext“ “Beispieltext”

Beispiel:

Folgende Eingabe würde diesen Pfad erstellen.

13.5 Anwendungsübersicht

Hier sehen Sie alle im Videoserver eingerichteten „Ereignisse“, „Medientypen“, und „Serve r“. Sie können hier die verschiedenen Einstellungen kontrollieren, löschen und neue hinzufügen.

Ausserdem können verschiedene Parameter wie z.B. Name, Status, Auslöser, Standort, Adresse kontrolliert werden.

Deutsch

14. Aufnahme

Der Bereich Aufnahme dient dazu, Aufnahmen einzurichten mit dem Unterschied, dass hier Permanentvideoaufnahmen für SD-Karte oder Netzwerkfreigaben eingerichtet werden könn en. Zwei Aufnahmeeinstellungen können im Videoserver gespeichert werden. Erstellen Sie eine neue Aufnahme durch Klick auf „Hinzufügen“

Ziel: „Netzwerklaufwerk“

Deutsch

„Aufnahme Name“ Ein eindeutiger Name für einen Aufnahmeeintrag. „Aufnahme aktivieren“ Auswahlhaken setzen, um Aufnahmeeintrag zu aktivieren. „Priorität“ Die Aufnahme mit höherer Priorität wird bevorzugt ausgeführt. „Quelle“ Die Aufnahme kann von Video-Stream 1-4 erfolgen.

„Zeitplan“ der Aufnahme Zeitplan wird genutzt „Netzwerkfehler“ Tritt ein Netzwerkfehler auf, wird die Datenspeicherung automatisch auf SD-Karte aktiviert

“Son” - “Sam” wählt die Wochentage zur Ausführung der Aufnahme. „Immer“ Aktiviert die Aufnahme zu jeder Zeit. „Von“ - „bis“ Die Aufnahme ist zeitlich eingegrenzt. „Ziel“ SD-Karte oder Netzwerkordner „Gesamter Speicherplatz“ Der maximal auf dem Zielspeicher zur Verfügung stehender Speicherplatz wird genutzt. „Reservierter Platz“ Gibt an, wieviel MB freier Speicherplatz vorreserviert werden.

Für genauere Hinweise zu „Ordner automatisch erstellen“ bitte zu Kapitel „13.4 Aktion“

„Aktiviere Ringspeicher“ Schaltet die Ringspeicherfunktion ein. Wird bei der Datenspeicherung der eingestellte Wert erreicht, werden die ältesten Daten überschrieben.

Aufnahmeübersicht

wechseln. Bei aktivierter Funktion „Angepasster Ordner“ kann die Ringspeicherfunktion nicht verwendet werden.

„Name (Video)“ öffnet die Aufnahmekonfigurationsseite „Status (ON)“ Setzt den Status der Aufnahme auf AN/AUS

„Ziel (SD)“ Öffnet eine Dateiliste mit den gespeicherten Aufnahmen

Deutsch

15. Lokaler Speicher

Dieser Abschnitt erklärt, wie der lokale Speicher (SD-Karte) des Videoservers verwaltet werden ka nn. Es werden Karten vom Typ SD/SDHC Class 6 von bis zu 32GByte unterstützt.

Verwaltung der SD-Karte

Nutzen Sie die „Format“-Funktion, wenn Sie die Karte erstmalig in den Videoserver einsetzen Schalten Sie die Option „Überschreiben aktivieren“ ein, werden die ältesten Daten zuerst überschrieben,

wenn die Speicherkapazität der SD-Karte erreicht ist. Aktivieren Sie die Option „Automatisches Löschen“ wird nach Eingabe der maximalen Vorhaltezeit die SD-

Karte komplett gelöscht.

Suche und Anzeige der Aufnahmen

Wird kein Kriterium ausgewählt, werden immer alle Aufzeichnungen in der Ergebnisliste angezeigt

„Auslöser-Typ“ wählen Sie ein oder mehrere Kriterien aus, anhand der eine Aufzeichnung auf die SD-Karte erfolgte. „Auslöse-Zeit“ Wählen Sie den gewünschten Zeitraum

Klicken Sie auf „Suche“. Alle den Kriterien zutreffenden Aufzeichnungen werden in der Ergebnisliste angezeigt.

Ergebnisliste

nzahl der Elemente auf einer Seite

Suche

Deutsch

Seiten umblättern

„Anzeigen“ Zeigt die ausgewählte Aufzeichnung in einem neuen Fenster an. „Download“ Bietet die ausgewählte Aufzeichnung zum Download an. „JPEG zu AVI“ Mehrere JPEG Einzelbild Aufnahmen können selektiert werden (Auswahl-Box) und werden in

eine AVI-Datei umgewandelt. „Sperren / Entsperren“ Einzelne Aufzeichnungen werden gesperrt. Gesperrte Aufzeichnungen werden nicht durch die zyklische Speicherung überschrieben. Entsperren entfernt dieses Attribut wieder. „Entfernen“ Gewählte Aufzeichnung wird gelöscht

Sie können alternativ auch die auf der SD-Karte gespeicherten Daten über Ihren SD-Kartenleser an Ihrem PC-System auswerten. Es werden die aufgezeichneten Daten entsprechend Ihrer Dateiendung mit Datum und Uhrzeit im Dateinamen angezeigt.

16. Logdatei

Klicken Sie auf diesem Link auf der Konfigurationsseite, um die Systemprotokolldatei anzu zeigen. Der Inhalt der Datei liefert nützliche Informationen über die Konfiguration und die Verbindung nach dem Starten des Systems. Der Standard der Log-Datei ist RFC 3164. Sie können ebenfalls Daten an einen Log-Server senden. Aktivieren sie dazu die Option „Remote Protokoll“, und geben Sie die IP-Adresse und die Portnummer des Servers ein.

17. Parameterliste

Klicken Sie auf diese Link auf der Konfigurationsseite, um alle Parametersätze des Systems anzuzeigen. Diese Informationen können für Supportfälle bereitgestellt werden.

18. Verwaltung

Deutsch

System Neustart

Drücken Sie die Schaltfläche „Jetzt neu starten“, um den Videoserver neu zu starten. Sie können alternativ einen automatisierten Geräteneustart konfigurieren. Dies kann bei Netzwerkproblemen hilfreich sein. Wi r empfehlen Ihnen bei Problemen, den Videoserver im wöchentlichen Rhythmus einmal neu zu starten.

Wiederherstellen Drücken Sie die Schaltfläche, um die werkseitigen Voreinstellungen wiederherzustellen. Alle bisher getätigten Einstellungen gehen hiermit verloren.

Datei exportieren

Drücken Sie die Schaltfläche, um Ihre Videoservereinstellung in eine Datei zu exportieren.Ebenso kann die Sommerzeit Konfigurationsdatei exportiert und gesichert werden.

Datei-Upload

Drücken Sie „Durchsuchen…“ und wählen Sie die passende Konfigurationsdatei aus. Dannach drücken Sie „Hochladen“ und warten bis die Einstellungen wiederhergestellt wurden.

Firmware Update

Hier ist es möglich, analog zum Update mit dem Installationsassistenten, die Firmware des Videoservers auf den neuesten Stand zu bringen. Die aktuellste Firmware ist unter www.abus-sc.com die Update-Datei (*.pkg) aus, und drücken Sie die Schaltfläche UPDATE. Das Update nimmt eine kurze Zeit in Anspruch. Nach dem anschließenden Neustart des Videoservers wird diese mit der neuen Firmware in Betrieb gesetzt.

Trennen Sie auf keinen Fall den Videoserver vom Strom währrend eines Firmwareupdates. Es besteht die Gefahr einer irreparabelen Beschädigung. Ein Firmwareupdate kann bis zu 10 Minuten in Anspruch nehmen.

erhältlich. Wählen Sie

Deutsch

19. Wartung und Reinigung

19.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb

zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,  das Gerät nicht mehr funktioniert und  nach längerer Lagerung unter ungünstigsten Verhältnissen oder  nach schweren Transportbeanspruchungen.

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu warte nde Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

19.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden

20. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

Deutsch

21. Technische Daten

Typennummer TVIP40000

Kameratyp Videoserver Auflösung

Bildelemente (total) 720x576 Bildelemente (effektiv) 720x576 Digitaler Zoom 4 x Bildkomprimierung H.264, MPEG-4, MJPEG Bildrate H.264 720X480@30FPS, 720x576@25FPS MPEG-4 720X480@30FPS, 720x576@25FPS MJPEG 720X480@30FPS, 720x576@25FPS Videonorm PAL, NTSC Anzahl paralleler Streams 4 Anzahl maximal User 10 Bewegungserkennung 3 Zonen Vor- / Nachalarmspeicher Ja Bild-Overlay Datum, Kameraname, Privatzonen Alarmeingang (NO/NC) 1 Schaltausgang 1 (12VDC@400mA) Audio Audioausgang (Speaker Out), Audioeingang, 2-Wege-Audio Alarmmeldung E-Mail / FTP / HTTP-Benachrichtigung / Relaisausgang / NAS

Unterstützte Browser Mozilla Firefox oder Internet Explorer 6.x und höher Unterstützte Software eytron VMS, ONVIF Unterstützung SD-Karte max. 32GB (SD/SD-HC) RS-485 Anschluss ja PTZ-Protokolle Pelco D, Pel c o P, LiLin, Samsung scc643, DynaDome /

Netzwerkanschluss RJ-45 Ethernet 10/100 Base-T mit PoE Netzwerkprotokolle IPv4, IPv6, TCP/IP, HTTP, UPnP, RTSP/RTP/RTCP, IGMP, SMTP,

Verschlüsselung HTTPS SSLv3 Zugriffsschutz IP-Adressfilter, Benutzername, Passwort, 3 Berechtigungsstufen Spannungsversorgung 12 VDC ,24 VAC, 802.3af PoE Stromverbauch Max. 5,0 Watt Betriebtemperatur 0°C ~ 55°C Abmessungen (BxHxT) 75 x 35 x 150 mm Zertifizierungen CE, RoHS, C-Tick

QCIF,CIF,4CIF,D1176x144‐720x576(Zwischenschrittefrei wählbar)

Laufwerk / SD-Karte

SmartDome

FTP, DHCP, NTP, DNS, CoS, QoS, SNMP, 802.1X

22. URL Kommandos

Für die Kunden, die bereits über ihre eigene Webseite oder Web-Steuerung s-Anwendung verfügen, kann der Videoserver über URLs leicht integriert werden. In diesem Abschnitt werden die Kommandos im URL-Format des Videoservers aufgeführt. Die Erläuterungen sind im Anhang der Anleitung in englischer Sprache aufgeführt.

Deutsch

23. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass der Videoserver TVIP40000 u.a. Linux-SoftwareProgramme enthalten, welche ausschließlich unter der GNU General Public License (GPL) lizensiert werden. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL.

Lizenztext Der Lizenztext zur GNU General Public Licence ist auf der beiliegenden Software CD oder auf der ABUS

Security-Center Homepage unter

http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL

einzusehen. Source Code Die verwendeten Sourcecodes sind auf der ABUS Security-Center Homepage unter

http://www.abus-sc.de/DE/Service-Downloads/Software?q=GPL

zum kostenfreien Download bereitgestellt. Lauffähigkeit des Gesamtsystems Die zum Download angebotenen Software Pakete (Source Codes) ermöglichen es ni cht, ein funktionierendes

Gesamtsystem zu errichten. Dazu fehlen verschiedene Software-Anwendungen und die für das VideoserverSystem entwickelte Hardware.

24. Technologie Lizenzhinweise

H.264, MPEG-4 AAC Technology

THIS PRODUCT IS LICENSED UNDER THE H.264, MPEG-4 AAC AUDIO PATENT LICENSE. THIS PRODUCT MAY NOT BE DECOMPILED, REVERSE-ENGINEERED OR COPIED, EXCEPT REGARD TO PC SOFTWARE, YOU MAY MAKE SINGLE COPIES FOR ARCHIVAL PURPOSES. FOR MORE INFORMATION, PLEASE REFER TO HTTP://WWW.VIALICENSING.COM.

H.264, MPEG-4 Visual Technology

THIS PRODUCT IS LICENSED UNDER THE H.264, MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODIN G VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD ("MPEG-4 VIDEO") AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NONCOMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE

HTTP://WWW.MPEGLA.COM

AMR-NB Standard

THIS PRODUCT IS LICENSED UNDER THE AMR-NB STANDARD PATENT LICENSE AGREEMENT. WITH RESPECT TO THE USE OF THIS PRODUCT, THE FOLLOWING LICENSORS’ PATENTS MAY APPLY:

TELEFONAKIEBOLAGET ERICSSON AB: US PAT. 6192335; 6275798; 6029125; 6424938; 6058359. NOKIA CORPORATION: US PAT. 5946651; 6199035. VOICEAGE CORPORATION: AT PAT. 0516621; BE PAT. 0516621; CA PAT. 2010830; CH PAT. 0516621; DE PAT. 0516621; DK PAT. 0516621; ES PAT. 0516621; FR PAT. 0516621; GB PAT. 0516621; GR PAT. 0516621; IT PAT. 0516621; LI PAT. 0516621; LU PAT. 0516621; NL PAT. 0516621; SE PAT 0516621; US PAT 5444816; AT PAT. 819303/AT E 198805T1; AU PAT. 697256; BE PAT. 819303; BR PAT. 9604838-7; CA PAT. 2216315; CH PAT. 819303; CN PAT. ZL96193827.7; DE PAT. 819303/DE69611607T2; DK PAT. 819303; ES PAT. 819303; EP PAT. 819303; FR PAT. 819303; GB PAT. 819303; IT PAT. 819303; JP PAT. APP. 8-529817; NL PAT. 819303; SE PAT. 819303; US PAT. 5664053. THE LIST MAY BE UPDATED FROM TIME TO TIME BY LICENSORS AND A CURRENT VERSION OF WHICH IS AVAILABLE ON LICENSOR’S WEBSITE AT

HTTP://WWW.VOICEAGE.COM

Deutsch

TVIP40000

User Manual

Version 10/2010

Original English user manual. Keep for future use.

English

Introduction

Dear Customer, Thank you for purchasing this product.

This product meets the requirements of the applicable European and national guidelines. The corresponding declarations and documents can be obtained from the manufacturer (www.abus-sc.com).

To maintain this condition and to ensure risk-free operation, you as the user must observe these operation instructions!

Before initial start-up, read through the complete operating instructions observing operating and safety instructions.

If you have any questions, please contact your installer or your local dealer!

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or in accuracies, please inform us about these on the back of this manual given address. The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement. The company is not liable or responsible for direct and indirect subsequent dama ges which are caused in connection with the equipment, the performance and the use of this product. No guarantee for the content of this document is taken.

English

Icon explanation

A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.

An exclamation mark in the triangle points to an important note in this user manual which must be minded.

This symbol can be found when you are to be given tips and information on operation.

Important safety advice

The warranty will expire for damage due to non-compliance with these operating instructions. ABUS will not be liable for any consequential loss!

ABUS will not accept liability for damage to property or personal injury caused by

Dear customer, The following safety instructions are intended not only for the protection of your health, but also for the protection of the device. Please read through the following points carefully:

incorrect handling or non-compliance with the safety-instructions. In such cases the warranty will expire.

 There are no parts on the inside of the product which need to be serviced. Apart from this, the license

(CE) and the guarantee/warranty will lapse if you open/take the product apart.

 The product will be damaged even it falls from a low height.  This device can be used in internal area.  At the installation of the product please take care that direct sunlight cannot fall onto the image sensor

of the device. Please follow the installation instructions in the corresponding chapter of this user manual.

Avoid using the device under the following unfavorable ambient conditions:

 wetness or excessive air humidity  extreme cold or heat  direct sunlight  dust or combustible gases, vapors or solvents  strong vibration  strong magnetic fields, such as those found in the vicinity of machinery or loudspeakers  the video server may not be installed on unstable surfaces

General safety instructions:

 Do not leave packaging material lying around carelessly. Plastic/ foil/bags and polystyrene parts etc.

could become dangerous toys for children.

 For safety reasons don’t give the video server into child hands due to them being able to swallow

small parts.

 Please do not insert objects through the openings into the device.  Use only accessories which are specified by the manufacturer.

Please do not connect incompatible parts to the device.

 Please pay attention to the safety instructions and user manuals of the other connected devices.  Check the device for damages before installation. If this should be the case please do not use it.  Please adhere to the operational voltage limitations listed in the technical data. High voltage could

destroy the device and pose a health hazard (electric shock).

Safety advice

1. Mains supply: Power supply 110 - 250VAC, 50/60Hz / 12VDC, 1,5A (included in package content) Operate this product only from the type of power supply indicated on the marking label. If you are not sure of the type of power supplied to your home, consult your local power company. Disconnect the product from the mains before you start any maintenance or installation procedures.

2. Overloading Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.

3. Cleaning Disconnect the product from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust the product.

Warnings

Follow all safety and operating advises before starting-up the device!

1. Follow these directions in order to avoid damage of the power cord or plug:

 Do not modify or process the power cord or plug arbitrarily.  Do not bend or twist the power cord.  Make sure to disconnect the power cord holding the plug.  Keep heating appliances as far as possible from the power cord in order to prevent the cover

vinyl from melting.

2. Follow these directions. Failure to follow any of them may cause electrical shock:

 Do not open the main body, except for installing the HDD.

Disconnect the product from the mains before you start.

 Do not insert metal or inflammable objects inside the product.  In order to avoid any damage during lighting use a surge protection.

3. Do not use the product when it is out of order. If you continue to use the product when defective, serious damage can be caused to it. Make sure to contact your local product distributor if the product is out of order.

During the installation into an existing video surveillance system make sure that all devices are disconnected from the low and supply voltage circuit.

English

If in doubt allow a professional electrician to mount, install and wire-up your device. Improper

Unpacking

electrical connection to the mains does not only represent at threat to you but also to other persons.

ire-up the entire system making sure that the mains and low voltage circuit remain separated

and cannot come into contact with each other in normal use or due to any malfunctioning.

While you are unpacking the device please handle it with utmost care.

If you notice any damage of the original packaging, please check at first the device. If the device shows damages, please contact your local dealer.

English

Inhaltsverzeichnis

Intended use .................................................................................................................................................. 65

1. Scope of delivery .................................................................................................................................. 65

2. Installation ............................................................................................................................................. 66

2.1 Power supply ........................................................................................................................................ 66

2.2 Installing the video server ................................................................................................................... 66

3. Video server description ..................................................................................................................... 67

3.1 Front view .............................................................................................................................................. 67

3.2 Rear view ............................................................................................................................................... 67

3.3 Alarm inputs and digital outputs ........................................................................................................ 67

3.4 Gate input / output ans status display ............................................................................................... 68

4. Initial start-up ........................................................................................................................................ 69

4.1 First video server access .................................................................................................................... 70

4.2 Connecting to the video server by using a web browser ................................................................ 70

4.3 Installing the Active-X plug-in ............................................................................................................. 71

4.4 Adjusting the security settings ........................................................................................................... 71

4.5 Password authentication ..................................................................................................................... 71

4.6 Connecting to the video server by using a RTSP player ................................................................. 72

4.7 Connecting to the network video server by using a mobile phone ................................................ 72

4.8 Connecting to the video server by using eytron VMS Express ....................................................... 73

5. User functions ...................................................................................................................................... 74

5.1 Audio / video control ............................................................................................................................ 75

5.2 Client settings ....................................................................................................................................... 76

6. Administrator Settings ......................................................................................................................... 77

6.1 System ................................................................................................................................................... 77

6.2 Security ................................................................................................................................................. 78

6.3 HTTPS .................................................................................................................................................... 79

6.4 SNMP ..................................................................................................................................................... 80

6.5 Network ................................................................................................................................................. 80

6.5.1Network settings................................................................................................................................... 80

6.5.2IEEE 802.1x ........................................................................................................................................... 82

6.5.3HTTP ...................................................................................................................................................... 82

6.5.4FTP ......................................................................................................................................................... 83

6.5.5HTTPS .................................................................................................................................................... 83

6.5.6Two-way audio ...................................................................................................................................... 84

6.5.7RTSP transmission .............................................................................................................................. 84

6.5.8Multicast transmission ........................................................................................................................ 85

7. DDNS ..................................................................................................................................................... 86

7.1 Setting up a DDNS account ................................................................................................................. 86

7.2 DDNS access via a router .................................................................................................................... 87

8. Access list ............................................................................................................................................. 88

9. Audio and Video ................................................................................................................................... 89

9.1 Image Settings ...................................................................................................................................... 90

9.2 Privacy masking zones ........................................................................................................................ 90

9.3 Basic setting: ........................................................................................................................................ 91

9.4 Audio settings ....................................................................................................................................... 92

10. Motion detection ................................................................................................................................... 92

11. Camera tampering detection ............................................................................................................... 94

12. Camera control ..................................................................................................................................... 94

13. Application ............................................................................................................................................ 99

13.1 Trigger settings .................................................................................................................................. 100

13.2 Server configuration .......................................................................................................................... 101

13.3 Media settings ..................................................................................................................................... 102

13.4 Action .................................................................................................................................................. 104

13.5 Application overview ......................................................................................................................... 105

14. Recording ............................................................................................................................................ 105

15. Local memory ..................................................................................................................................... 107

English

16. Log file ................................................................................................................................................. 108

17. Parameter list ...................................................................................................................................... 108

18. Management ........................................................................................................................................ 109

19. Maintenance and Cleaning ................................................................................................................ 110

19.1 Function Test ...................................................................................................................................... 110

19.2 Cleaning .............................................................................................................................................. 110

20. Disposal ............................................................................................................................................... 110

21. Technical data ..................................................................................................................................... 111

22. URL Commands .................................................................................................................................. 111

23. License information ........................................................................................................................... 111

24. Technologie Lizenzhinweise ............................................................................................................. 112

Appendix ...................................................................................................................................................... 282

A.) Bandwidth and memory usage ......................................................................................................... 282

B.) HTTP/CGI Command .......................................................................................................................... 285

Intended use

For a detailed description of functions, refer to Chapter 4, “Initial start-up".

Any other use than that described above can lead to damage to the product and in addition involve other risks. This does not include operation for other applications and would in case of doing so the guarantee and any related liability will lapse. This is also the case if any unauthorized changes or additions have been made to the product.

Please read through the entire manual carefully before putting this product into operation. This operating manual contains guidelines that are important for correct mounting and operating.

1. Scope of delivery

ABUS D1 Video server

TVIP40000

English

Power supply

Mounting bracket

Quickguide

Software CD

including user manual

English

2. Installation

Make sure that all previous listed accessories were included in scope of delivery. In order to operate the video server an Ethernet network cable is necessary. The cable has to comply with specifications of UTP categories 5 (CAT 5) and must not exceed 100 meters of length.

2.1 Power supply

Before you start the installation make sure that the mains voltage and the nominal voltage of the video server correspond.

2.2 Installing the video server

To install the video server on the wall, you will need the mounting brackets and screws included in the scope of delivery.

ATTENTION!

Make sure to disconnect the video server from the power supply during installation.

3. Video server description

3.1 Front view

English

3.2 Rear view

3.3 Alarm inputs and digital outputs

PIN Descritption

1 +12V Output 2 Digital output 3 Digital input 4 Ground 5 24V AC input 6 24V AC input 7 RS-485 + 8 RS-485 -

Power supply

Microphone switch internal/external

3.4 Gate input / output ans status display

Status LED description:

Status / LED colour Green Red System start Off On Video server turned off Off Off Network works (heartbeat) 1/s On Network problem Off On Firmware update 1/s 0.1/s Restoring factory settings 0.1/s 0.1/s

English

In order to reboot the video server or restore the factory settings press the reset button. Use an appropriat e small tool.

Video server reboot: Press the reset button once and wait until the video server to restart. Restore factory settings: Press and hold the reset button for approx. 30 seconds until the status LEDs start

flashing. All settings will be reset to factory default.

4. Initial start-up

Direct connection between video server and PC / laptop

1. Make sure to use a crossover network cable

2. Connect the cable with the Ethernet port of the PC / Laptop and the video server

3. Connect the power supply to the video server

4. Configure the IP address of the PC / Laptop to 169.254.0.1

5. Continue with point 5.1 in order to finish the initial installing and build-up a connection to the video server

 Crossed Ethernet cable

Connecting the video server by using a router / switch

1. Make sure to use a pair of patch cables

2. Connect the cable with Ethernet port of the PC / laptop with the router / switch.

English

3. Connect the cable with the network cable and with the router / switch.

4. Connect the power supply to the video server

5. If there is a name server (DHCP) available in your network then set the IP address of your PC / laptop to “automatically receive IP address” If there is no name server (DHCP) available set the IP address of your PC / laptop to

169.254.0.1

6. Continue with point 5.1 in order to finish the initial installing and build-up a connection to the video server

Internet

Patch cable

English

4.1 First video server access

The first video server access takes place by using the program „Installation Wizard 2“. After starting the wizard it will automatically search the network for all connected EyeseoIP network video servers and video servers.

You can find the program on the on the CD at CD-ROM\Tools\EyseoIP Tools\ Install the program on your PC and start it. The wizard will automatically search your network for EyseoIP

video server. The IP address at factory default is 169.254.0.99. Without using the installation wizard you can only connect

to the video server if the IP address of the PC is between 169.254.0.1 and 169.254.0.98. If a DHCP server is active in your network the IP address for your PC and video server will be set

automatically. Start now the installation wizard. If no DHCP server is active the installation wizard adds a virtual IP address

in the range of 169.1254.0.xx. As long as the installation wizard is active you can access the network video server by using the virtual IP address. We recommend adjusting immediately the video servers network settings to the IP settings of the PC’s network.

After closing Installation wizard 2 the additional virtual IP adress will be removed. If IP-Video server’s IP address is still in a different IP area then the one from your PC the video server access is no longer possible.

4.2 Connecting to the video server by using a web browser

If connecting to the video server by using Mozilla Firefox or Netscape a QuickTime stream will be displayed. This requires that QuickTime from Apple is installed

In order to show the video stream when using Microsoft Inter Explorer a video plug-in is required. This will be installed when connecting to the video server. A window will appear asking you to install the plug-in. Press the install button to continue an install the plug-in. Depending on the security setup of the Internet Explorer the installation might be blocked. In this case you need to adjust the security settings.

4.3 Installing the Active-X plug-in

For Mozilla Firefox or Netscape users, your browser will use Quick Time to stream the live video. If you don’t have Quick Time on your computer, please download it first, then launch the web browser.

4.4 Adjusting the security settings

English

NOTICE!

The security settings of the Internet Explorer can prevent displaying the video stream. Change at „Extras/Internet Options/Security“ to a lower level. Make sure to activate the ActiveX control elements at “Custom Level”.

4.5 Password authentication

At factory default there is no admin password set for accessing the video server. For security reasons the administrator should immediately set a password after the initial setup. After setting an admin password the video server will request for every access a username and password.

The permanent default username for the admin will be „„root” and cannot be changed. The only way to reset the password if it is forgotten is to reset the video server to factory default settings.

In order to access the video server enter username “root” and the before defined password.

English

-> After successful authentication you will connect to the video server and a video stream will be displayed.

4.6 Connecting to the video server by using a RTSP player

You can display the MPEG-4 video streams by connecting to the video server with a RTSP capable media player. Following free media players support RTSP:

 VLC Media Player  Real Player  QuickTime Media Player

The RTSP address has to be entered as following:

rtsp://<IP-address of the network video server>:<rtsp Port>/<Name of the video stream >

How to change the name of the video stream will be explained further on.

Example:

rtsp://192.168.0.99:554/live.sdp

4.7 Connecting to the network video server by using a mobile phone

Make sure that your mobile phone is able to establish a internet connection. Furthermore the mobile phone has to have an RTSP capable media player like:

 Real Player  Core Player

More information you can find in chapter “RTSP-Transmission”.

Please notice that limited access can occur, due to low mobile network bandwidth. We recommend following settings to optimize the video stream:

English

Video compression MPEG-4 Resolution 176x144 I Frame 1 Second Video quality (constant bit rate) 40 Kbit / Second Audio Compression (GSM-AMR) 12.2 Kbit / Second

If the media player does not support the RTSP authentication, then deactivate this option in the RTSP settings of the video server.

The RTSP address has to be entered as following: rtsp://<IP-address of the video server >:<rtsp Port>/<Name of the video stream >

How to change the name of the video stream will be explained further on.

Example:

rtsp://192.168.0.99:554/live.sdp

4.8 Connecting to the video server by using eytron VMS Express

The included CD contains the free recording software eytron VMS Express. This software enables you to connect and display to several IP video servers and record these. Further information can be found in the manual of the software located on the CD.

5. User functions

Open the main menu on the video server. The interface is divided into the following main areas:

Control

Live image

English

Audio / video control

Live image

 Change the zoom level by pressing the mouse scroll button.  Click in the live picture to take over control of an analogue pan/tilt camera directly.

Video server control

Video Stream

Select from video streams 1 – 4 to view the live image.

Snapshot

Create a snapshot (without ActiveX plug-in).

Digital Output

Switch the digital output on and off manually.

Configuration

Configure the video server (administrator settings).

Client Settings

Configure the client settings; you can find detailed information on the following pages.

Language

Set the interface language.

Pan/tilt/zoom control

Use the control buttons to control the digital and mechanical pan/tilt/zoom function.

Variable view sizes

Using these buttons, you can choose from three different zoom levels for the live picture (100%, 50% and 25%). You can also adjust the live picture to automatically fit the current browser size. Do do this, select the “AUTO” option.

Screen ratio

Press the “4:3” button to set the page ratio of the live picture to 4:3.

Show/hide menu

English

5.1 Audio / video control

Variable view sizes

The web browser displays a new window containing the snapshot. To save the i m age file to your PC, right-click the image and select “Save As”.

Digital zoom and snapshot

Click on the magnifying glass icon underneath the video server view. The control panel for the digital zoom appears. Disable the “Disable Digital Zoom” box and change the zoom factor with the slider.

The live stream can be stopped (paused) or exited. In both cases, the live stream can be continued by pressing the play symbol.

Local recording

A recording on the local hard disk can be started or stopped here. You can configure the recording path under “Client Settings”.

Start / stop live image view

Adjust the volume

Press to manually set the audio output level.

Audio On / Off

As long as this button is pressed, the audio signals from the PC are transmitted to the audio output of the video server.

Press to manually adjust the level for the audio input of the video server.

Press to switch the audio input of the video server on and off.

Activates the full-screen view. The live image on the video server is shown on the entire screen.

Talk

Microphone volume

Mute

Full-screen

English

5.2 Client settings

The user settings are saved on the local computer. The following settings are available:

Media Options Allow the user to disable the audio or video function. Protocol Options Allows a connection protocol to be selected between the client and the server.

The following protocol options are available for optimising the application: UDP, TCP, HTTP. The UDP protocol gives you a larger number of audio and video streams in real time. However, some data

packets can be lost due to the large data volume in the network. Pictures may be unclear in this case. The UDP protocol is recommended if you have no special requirements.

With the TCP protocol, fewer data packets are lost and the video display is more accurate. The disadvantage of this protocol is that the realtime stream is worse than with the UDP protocol.

Select the HTTP protocol if the network is protected by a firewall and only the HTTP port (80) is to be opened.

The selection of the protocol is recommended in the following order: UDP – TCP – HTTP. MP4 Saving Options: Here, you can modify the data path to save the data immediately. Activating the

“Add date and time suffix to filename” option generates files under the following name:

CLIP_20091115-164403.MP4

FileExtensionName_YearMonthDay-HourMinuteSecond.MP4

The recorded data can be played back using an MP4-compatible video player (e.g. VLC Media Player).

English

6. Administrator Settings

6.1 System

Only the administrator has access to the system configuration. The following sections explain each of the elements in the left-hand column. Specific tasks on the Options page are printed in bold. The administrator can enter the URL under the picture to go directly to the pictures page of the configuration.

“Host name” This is the text that is shown as the title on the main page. “Turn off the LED indicator” Select this option to switch off the LED display on the video server.

This prevents other persons knowing that the video server is in operation.

“Time Zone” Adjusts the time according to the selected time zone. “Enable Daylight Saving Time” Activates daylight saving time settings in the video server. The daylight

saving time settings for every time zone are already saved in the video server. “Keep current date and time” Choose this option if you wish to keep the current date and time of the video

server. An internal realtime clock stores the date and time even after the system has been switched off due to a power cut.

“Synchronise with computer time” Synchronises the date and the time of the video server with the local computer. The read-only date and time of the PC are displayed following the update.

“Manual” Sets the date and the time according to the administrator’s input. Note the date/time format when entering in the respective fields.

“Automatic” Synchronises the date and time with the NTP server via the Internet every time the video server is switched on. This is not possible if the respective time server cannot be reached.

“NTP server” Assigns the IP address or the domain name of the time server. If you leave this text box empty, the video server is connected to the default time servers.

English

“DI and DO” Sets the pre-defined state for the alarm input and relay output.

Do not forget to press “Save” in order for your changes to take effect.

6.2 Security

“Root Password” Allows users to change the administrator password by entering a new password. For

security reasons, the passwords entered are shown as asterisks. After “Save” is clicked, the web browser prompts the administrator to enter the new password for accessing the video server.

“Add new user” Enter the new user name and password and click “Add”. The new user is displayed on the list of user names. Up to twenty user accounts can be configured.

“Edit users” Open the list of user names, select the user that you wish to edit, and change the required values. To apply the changes, click “Update”.

“Delete user” Open the list of user names, select a user and click “Delete”, to delete this user from the list.

User administration

Administrator: Complete unrestricted access to the video server. Operator: No access to the configuration page. Can also execute URL commands (e.g. PTZ). User: Access is restricted to the main pa ge (live view).

Digital Output: The user group can control the alarm input and output. PTZ control: The user group has access to the PTZ control. Allow anonymous viewing: There is no prompt for a user name and password when the main page

is displayed.

English

6.3 HTTPS

The HTTPS protocol is used for encryption and for authenticating communication between the web server (video server) and browser (client PC) on the Internet. All data transmitted between the video server and client PC is encrypted using SSL. Apart from SSL encryption (compatible with all standard browsers), a source authorisation certificate is required in order to use HTTPS.

“Enable HTTPS secure connection” You can choose between unencrypted (HTTP) + encrypted (HTTPS) access or encrypted (HTTPS) access only.

If a secure HTTPS connection is enabled, the video server can be accessed using the

Creating and installing a certificate “Create self-signed certificate automatically” The pre-defined certificate in the video server is used. With

this option, no settings can be made by users.

“Create self-signed certificate manually” A new certificate is generated. Specific data must be entered. “Create certificate request and install” Select this option if you wish to generate a certificate request

which is then submitted to a certificate authority. A certificate issued by a recognised certification authority (e.g. VeriSign) can also be installed on the video server.

following lines:

https:\\“IP-Adresse”

If you wish to stream using the HTTPS connection, use the following link:

https:\\“IP-Adresse”:“HTTPS-Port\Live.sdp

Note: When using a “self-signed certificate”, you may receive a warning message from your browser. Self-signed certificates are always classed as insecure by the browser as the source certificate and authorisation of the certification authority are both absent.

English

6.4 SNMP

The Simple Network Management Protocol is a network protocol that can be used to monitor and control network devices (e.g. routers, servers, switches, printers, computers etc.) from a central station. Here, the Protocol controls the communication between the monitored devices and the monitoring station. Enable this function if you are using an SNMP management server in your network. You can also access software solutions that can be installed on your PC system.

“Enable SNMPv1, SNMPv2c” Depending on your SNMP server settings, you can define the name fields of the read/write community here.

“Enable SNMPv3” If your SNMP server supports the SNMP protocol in version 3, you can execute the status query with encryption. To do this, an encryption algorithm and password for the read/write community status query must be saved in the video server and SNMP server.

6.5 Network

6.5.1 Network settings

All changes made on this page cause the system to restart in order for the changes to take effect. Make sure that the fields are correctly filled before you click “Save”.

“LAN” The default is LAN. Use this setting if the video server is connected to a LAN. You also have to make other settings such as the IP address or the subnet mask.

“Obtain an IP address automatically” Every time the video server is restarted, it is assigned an IP address via a DHCP server.

“Use fixed IP address” The network data is fixed here, e.g. the IP address. “IP address” This is required for network identification. “Subnet mask” This defines whether the destination is in the same subnet. The default value

is “255.255.255.0”. “Standard-Router” Gateway for transmitting pictures to another subnet. An invalid router setting prevents

transmission to these destinations in different subnets. If a cross-link cable connection is available, you must enter an IP which is in the same subnet range as the video server (e.g. 192.168.0.1).

“Primary DNS” Server of the primary domain name with which the hostnames are converted into IP addresses.

“Secondary DNS” Server of the secondary domain name for generating a reserve copy of the primary DNS.

“Use UPnP” This enables Universal Plug and Play. If your operating system supports UPnP, the video server can be accessed directly via UPnP management (Windows: network environm ent)

English

Make sure that the option “Use UPnP” is always enabled. UPnP is also used by eytron VMS to

“UPnP port forwarding ON” Enables Universal Plug and Play port forwarding for network services. If your router supports UPnP, then port forwarding for video streams is activated automatically on the router for the video server using this option.

“PPPoE” Use this setting if the video server is connected directly to a DSL modem. You will receive a user name and password from your ISP (Internet Service Provider).

“IPv6” Use this function to work with IP addresses of generation v6.

search the video server.

Please note that your network and hardware must support IPv6.

If IPv6 is enabled, the video server always waits until it is assigned an IPv6 address via DHCP. If no DHCP server is available, set up the IP address manually. To do this, enable “Manually setup the IP address” and enter the IP address, default router and DNS address.

“IPv6 Information” All the IPv6 information is displayed in a separate window.

English

If the IPv6 settings are correct, you can read all the settings in the lower window.

6.5.2 IEEE 802.1x

Activate this function if your network environment uses the standard IEEE 802.1x, a port-based access control in the network. IEEE 802.1x improves the security of local networks. A connection is only permitted if all certificates between the server and “client” have been verified. They are authenticated by a switch/access point, which sends queries to the RADIUS authentication server. Otherwise no connection is made and access to the port is denied.

Please note that your network components and the RADIUS server must support the standard IEEE 802.1x.

6.5.3 HTTP

“HTTP port” This port can be different from the standard port 80 (80, or 1025 – 65535). If this port is

changed, users must be informed to ensure a successful connection. Example: If the administrator ch anges the HTTP port of the video server with the IP address 192.168.0.99 from 80 to 8080, users have to enter “http://192.168.0.99:8080” in the web browser instead of “http://192.168.0.99”.

“Secondary HTTP port” Additional HTTP port for the video server access For the direct access to individual video streams over the web, the following access names can be co nfigured.

Access is gained via compressed JPEG images and allows web browsers (Firefox, Netscape) which cannot process ActiveX plug-ins to access the video stream directly:

“Access name for stream 1” Access name for the MJPEG stream 1 “Access name for stream 2” Access name for the MJPEG stream 2 “Access name for stream 3” Access name for the MJPEG stream 3 “Access name for stream 4” Access name for the MJPEG stream 4

Note: Internet Explorer does not support the display of MJPEG images without Active

6.5.4 FTP

“FTP port” This is the internal FTP server port. It can be a different port to the standard port 21 (21, or 1025 – 65535). The video data saved on the video server can be called up directly via FTP. Use a separate FTP program for this purpose.

The address format for entering the connection data is as follows:

Server: IP address of the video server User name: Administrator user Password: Password of administrator Port: FTP port of the video server

Example (with FTP program)

Server: 192.168.0.99 User name: root Password: admin Port: 1026

English

6.5.5 HTTPS

“HTTPS port” This is the port setting for the internal HTTPS port. It can be a different port to the standard

port 443 (443, or 1025 – 65535). You can find further configuration options for HTTPS in section 5.5.3.

English

6.5.6 Two-way audio

“Two-way audio” This is the port for the two-way audio function. This port can be different from the standard

port 5060 (5060 or 1025 – 65535).

To be able to use the two-way audio function, you must enable “Video and audio” for the selected video stream MPEG-4/H.264. MJPEG only supports the transmission of video data and is therefore not suitable for this function.

Speaker

Microphone

PCSpeaker

Network / Internet

Ext. Microphone

Live stream functions:

Start the audio data transmission. Control the sensitivity of the video server audio input. Switch off the microphone/audio input. Click the button again to stop the audio transmission.

6.5.7 RTSP transmission

“RTSP authentication” The authentication options are: disable (standard), basic (simple) or an expan ded

mode (digest).

I If the RTSP authentication is enabled, the user name and password of a valid user (e.g. administrator) must be entered during the RTSP connection setup. IMPORTANT: The RTSP authentication must be supported by the video player (e.g. Realplayer 10.5).

“Access name for stream 1” This is the access name 1 for establishing a connection from a client. The codec type must be MPEG4. Use rtsp://<IP address>:RTSP port /<access name 1>, to establish a connection.

“Access name for stream 2” This is the access name 2 for establishing a connection from a client. The codec type must be MPEG4. Use rtsp://<IP address>:RTSP port /<access name 2>, to establish a connection.

“Access name for stream 3” This is the access name 3 for establishing a connection from a client. The codec type must be MPEG4. Use rtsp://<IP address>:RTSP port /<access name 3>, to establish a connection.

“Access name for stream 4” This is the access name 4 for establishing a connection from a client. The codec type must be MPEG4. Use rtsp://<IP address>:RTSP port /<access name 4>, to establish a connection.

RTSP access with VLC: rtsp://192.168.0.99:10052/live.sdp

“RTSP port” This port can be different from the standard port 554 (554; or 1025 to 65535). If you change it, note that the input format is analogue to the HTTP port.

“RTP port for video” This port can be different from the default port 5558. The port number must always be even.

“RTCP port for video” This port must be the “RTP port for video” plus 1. “RTP port for audio” This port can be different from the default port 5556. The port number must always

be even.

“RTCP port for audio” This port must be the “RTP port for audio” plus 1.

English

6.5.8 Multicast transmission

Multicast is the message transmission from a single point to a group (also known as a multiple-point connection). The advantage of multicast is that messages can be transmitted simultaneously to several recipients or a closed user group without the bandwidth of the sender increasing according to the number of recipients. When using multicast, the sender only requires the same bandwidth as a single recipient. The packets are multiplied on each network distributor (switch, router).

Multicast allows data to be sent efficiently to many recipients at the same time in IP networks. This is made with a special multicast address. In IPv4, the address range 224.0.0.0 to 239.255.255.255 is reserved for this purpose.

The following multicast settings can be configured for streams 1 - 4 in the video server. Enable “Always multicast” to use multicast.

“Multicast group address” Specifies a group of IP hosts which belong to this group “Multicast video port” This port can be different from the default port 5560. The port number must always

be even.

“Multicast RTCP video port” This port must be the “Multicast video port” plus 1. “Multicast audio port” This port can be different from the default port 5562. The port number must always

be even.

“Multicast RTCP audio port” This port must be the “Multicast audio port” plus 1.

“Multicast TTL” Time to Live

If you are setting up port forwarding in a router, all ports should always be forwarded this way (RTSP + HTTP). This is imperative for successful communication.

English

7. DDNS

DynDNS or DDNS (Dynamic Domain Name System) is a system used for updating domain name entrie s in real time. The video server is equipped with an integrated DynDNS client, which updates the IP address independently via a DynDNS provider. If the video server is positioned behind a router, we recommend using the DynDNS function on the router.

The following diagram offers an overview of accessing and updating the IP address using DynDNS.



192.168.0.3

LAN WAN

 195.184.21.78

 DynDNS

access data

Internet

 195.184.21.78  name.dyndns.org

DynDNS.org

Name Server

“Enable DDNS” Enables the DDNS function. “Service providers” The provider list contains the hosts that provide DDNS services. Connect to the service

provider’s website to make sure that the service is available. “Host name” This field must be completed if you want to use the DDNS service. Enter the host name

registered with the DDNS server. “User name/email” The user name and the email address must be entered in this field to set up a connection

to the DDNS server or to inform users about the new IP address. Note: If you enter a “User name” in this field, you must enter a “Password” in the next field.

“Password” To be able to use the DDNS service, enter your password in this field.

7.1 Setting up a DDNS account

Set up a new account at DynDNS.org

Save the account information

English

Note down your user data and enter this into the configuration of the video server.

7.2 DDNS access via a router

If your network video server is positioned behind a router, then access via DynDNS must be configured in the router. A description of the DynDNS router configuration for common router models can be found on the ABUS Security-Center website: www.abus-sc.com

The following diagram offers an overview of accessing a video server behind a router via DynDNS.org.

 192.168.0.1

Internet

 195.184.21.78:1026

 http://name.dyndns.org:1026

LAN WAN

DynDNS.org

Name Server

 name.dyndns.org:1026  195.184.21.78:1026

Port forwarding of all relevant ports (at least RTSP + HTTP) must be set up in the router in order to use DynDNS access via the router.

English

8. Access list

This is where you control access to the video server using IP address lists. “Maximum number of concurrent streaming connection(s) limited to” Number of possible simultaneous

connections to the video server. Depending on the bandwidth available for the video server, it may make sense to limit the access. “Enable access list filtering” Enables the IP address filters listed defined under “Filters” You have two options for defining IP address filtering:

 “Allow” filter type: only IP addresses in the defined address space have access, or  “Deny” filter type: IP addresses in the defined address space have no access.

Click “Add” to configure the address ranges. The following configuration options are given:

Rule: Single, Range, Network:

 Single: a specific IP address is added  Range: IP address ranges from - to can be defined  Network: IP addresses with a specific subnet mask can be defined

Example:

The IP address range from 192.168.0.1 to 192.255.255.255 should be permitted. The following IP addresses should be blocked 192.168.1.0 to 192.168.255.255.

Result: Access is only granted for IPs from the following range: 192.168.0.1 – 192.168.0.255.

An intersection is formed between IPs which are allowed access and denied access.

Access

list

Blocked

IPs

9. Audio and Video

English

“Video title” The text appears in the black bar above the video window with a timestamp. This timestamp

(date and time) is provided by the integrated realtime clock of the video server.

“Colour” Choose between colour and black and white display. “Modulation” Select between the video standard NTSC and PAL or automatic video signal recognition via

the video server.

“Select caching stream” The selected video stream is used for recording the pr e- and post-alarm video data (see “Application” section).

“Flip” Rotates the video horizontally. Select this option if the camera has been installed upside down. “Mirror” Rotates the video vertically.

Select the flip and mirror options if the camera is installed on the ceiling.

English

“Overlay title and time stamp on video and snapshot” You can use this option to display the title and time

stamp directly in the video image and snapshots. The input for “Video title” is used here.

9.1 Image Settings

“Brightness, contrast, saturation, sharpness”

Adjust the values according to your lighting conditions.

If the lighting conditions for the camera change, image settings for bad lighting conditions may

To view the changed settings for the image, click “Preview”. To save the picture parameters, click “Save”. To discard your changes, click “Restore”.

compromise the image quality of videos with good lighting conditions.

9.2 Privacy masking zones

This function allows you to hide areas in the video image. You can select 5 areas of any size.

Enable this function by selecting the “Enable privacy mask” option.

Click “New” to create a new window; you can then adjust the size. Click “Save”, to apply the changes.

This function should not be enabled if the PTZ/ePTZ function of the camera is being used. This function can only be configured if MS Internet Explorer is used as a browser (ActiveX mode).

9.3 Basic setting:

Video options

The video server has four video streams with different quality settings available for flexible application.

English

Settings for streams 1, 2, 3 and 4

You can configure streams 1 – 4 in the respective menus.

The quality settings for stream 4 is determined on QCIF. Use stream 4 for streaming on mobile devices.

“Image compression” Select from H.264/MPEG-4/MJPEG. “Image size” Select your desired resolution here. “Max. image rate” Select your maximum refresh rate here. “Key frame interval” Determines how often an Intra Frame is generated. The shorter the interval, the better

the image quality, and the higher the network usage costs. “Video quality fixed image rate” Sets the image rate at a constant value. The image quality is reduced the more complex an image is (e.g. motion). “Fixed image quality” Sets the image quality at a constant value. The bit rate increases with the image complexity (e.g. motion).

Compression

H.264

MPEG-4

MJPEG

Recording duration

1 minute

video sequence

Approx. 12 MB

Approx. 14 MB

Approx. 60 MB

in D1 resolution with

“good” quality

Storage capacity

32 GB SD card

Approx. 43 hours

Approx. 36 hours

Approx. 9 hours

At the end of the manual you can find a detailed table with every quality setting combined with every resolution.

9.4 Audio settings

“Mute” All audio functions in the video server are deactivated. A note appears when you access the

video server.

English

“External microphone/audio amplification” Adjust the value from +21 db to -33 db. “Audio type” Select the audio type and desired bit rate. A higher value requires more bandwidth:

 “AAC” (Advanced Audio Coding) Special codec for audio data compression under MPEG-4/H.264.  “GSM-AMR” (Global System for Mobile Communications – Adaptive Multi Rate) Voice codec in GSM

mobile telephone network.

 “G.711” pmca/pmcu (Pulse Code Modulation).

10. Motion detection

You can activate up to three motion zones in the video server. Select “Enable motion detection”, to configure the function.

The motion detection function is only active once you have defined an action under the “Application” menu item.

“Window Name” The text appears at the top of the window. “Sensitivity” Sensitivity in changes of picture sequence (e.g.: sensitivity high: triggering by slight picture change). “Percentage” Specifies the percentage of the image that has to change for the motion sensor to be triggered.

Click “New” to add a new window. To resize the window or move the title bar, click the window frame, keep the mouse button pressed and drag the window to the required size. Close the window by clicking the “x” in the top right corner. Click “Save” to save the window settings. A bar graph rises or falls according to the picture variation.

A green bar means that the picture variation is below the surveillance level, whilst a red bar means that the picture variation is above the surveillance level. If the bar is red, the detected window appears with a red frame. When you return to the homepage, the monitored window is hidden. As soon as motion is detected, the red frame is displayed.

30% Prozent

Green area: Motion recognised, however alarm is not triggered. Red area: Picture variation (motion) exceeds the limit value of 30% and triggers an alarm.

Functionality of motion detection:

English

Two parameters are available for configuring motion detection: Sensitivity and percentage. The figure shows how these two parameters influence motion detection.

A motion occurs, shown in the progression from figure A to figure B. The resulting pixel changes (depending on the sensitivity setting) are shown in figure C (grey). The “Sensitivity” setting refers to the capacity of the sensor to detect motion in the picture. The higher the set value, the more pixel changes are detected in the picture. When motion is detected, the pixel changes (depending on the sensitivity setting) are saved on the server as alarm pixels (pink areas in figure D). The “Percentage” value describes the percentage of the “alarm pixels” in relation to the total number of pixels in the selected area. If the specified percentage of alarm pixels is reached or exceeded, an alarm is triggered. To ensure reliable motor detection, a high sensitivity setting and low percentage value is recommended.

English

11. Camera tampering detection

The video server supports tampering detection. If detection is enabled, the alarm can be used as an event for a notification (see “Application”).

“Enable video server tampering detection” The sensor system is activated. “Triggering behaviour” The period defines how long a tampering event must continue before an alarm

is triggered. The following tampering events are checked:

 Camera rotation  Camera masking  Camera defocussing

You can set tampering detection as a trigger in the camera function “Application/Event setup”.

12. Camera control

The video server includes an option for analogue PTZ camera control.

RS485 Settings “Disable” RS485 control is switched off. “PTZ camera” Here, enter the relevant parameters for the PTZ camera. The following protocols are

supported: Pelco-D, Pelco-P, Samsung scc643, DynaDome/SmartDOME, Lilin PIH-7x00. If none of these protocols are supported by your PTZ camera, select “Custom camera”.

“Transparent HTTP Tunnel” If your PTZ device supports RS485 commands via a network interface, you can select this option. Refer to the operating manual of your PTZ device for the necessary parameters.

Refer to the operating manual of your PTZ device for the exact PTZ commands.

English

“Camera ID” Defines the camera ID. “PTZ driver” Defines the protocol of the connected PTZ device. “Baud rate” Enter the appropriate baud rate. “Data bits” Enter the appropriate data bits. “Stop bits” Enter the appropriate stop bits. “Parity bit” Defines the parity.

Preset positions and setting up a patrol

Up to 20 preset positions can be saved in the video server. Proceed as follows:

1. Move the camera picture into the desired position using the direction keys

2. Give the current position a preset name and click “Add”. The name appears in the preset locations list Wiederholen Sie die

3. Repeat steps 1-2 to add more preset locations

4. Highlight the preset locations that you wish to use for a patrol, and confirm these with “Select”

5. Adjust the dwelling time for each of the preset locations if required.

6. Save your settings

To begin the patrol, press “PATROL” in the live picture of the video server. Press “STOP” to

Custom command

The “Custom Command” menu item allows you to access individual functions of your PTZ device or PTZ camera directly. This function is usually used to call up saved preset locations or pre-defined patrols.

stop this).









English

You can use this function to create your own command buttons for operating and setting the connected PTZ device in the live picture of the video server. The specific button function is described using a hexadecimal code (depending on the applicable PTZ protocol). All ABUS speed-dome cameras use the PELCO D/P protocol. Up to 5 user-defined buttons can be created. Enter the desired name of the button (e.g. Tour 1) under “Button name”.

If you entered “Custom camera” as the camera protocol, you must define basic functions

Enter the HEX code for the desired function under "Command" (e.g.: FF 01 00 09 00 01 0B).

such as “up”, “down”, “left” and “right” as custom commands. Refer to the manual for the PTZ device for the applicable codes.

If you do not specify a button name, the button will not appear in the live picture. The Pelco D/P protocol functions only with hexadecimal numbers.

The code must not include any spaces or special characters. FF 01 00 09 00 01 0B

 FF01000900010B

Preface to hexadecimal numbers

In the following chapter, a number of examples are used to explain the hexadecimal number system.

English

The hexadecimal number system is based on numbers from 0-9 and letters from A-F. Note that the hexadecimals are added for the calculation of checksums.

An useful aid for converting decimal into hexadecimal numbers and adding hexadecimals is the Microsoft Windows calculator, which should be set to “Scientific” mode.

Dome control commands for TV7600, TV6702, TV7604 (Pelco)

Command structure

Word 1 Word 2 Word 3 Word 4 Word 5 Word 6 Word 7

Synch byte

(always

FF)

Checksum calculation: Word 7= word 2 + word 3 + word 4 + word 5 + word 6

Word explanation: ”Word1” is always “FF”

“Word2” is the ID of the analogue camera “Word3”–“Word4” define the different PTZ functions (“save preset”, “start patrol” etc.) “Word5”–“Word6” define e.g. the numbering of the preset locations and patrols.

If you wish to go to a preset location, you also have to define which preset location number is to be selected.

“Word7” is the sum of words 2-6, and is also referred to as the checksum

Example: “Go to preset location 1” has the command: FF 01 00 07 00 01 09

Word 1 is always FF Word 2 is always the ID of the speed dome Word 3 and word 4 define the function: “Go to preset location” Words 5 and 6 define the preset location to which the video server should go. Word 7 is the checksum

Explanation: In word 6, the hex number 01 stands for preset 1.

Example: “Go to preset location 15“ has the command: FF 01 00 07 00 0F 17

This procedure is the same when selecting patrols or other calculable function structures.

Address (ID of the analogue

camera)

If you would then like to go to preset location 15, you would enter 0F for word 6.

Command 1 Command 2 Data 1

Data 2 Checksum

word 2-6

English

Do not forget to recalculate the checksum every time the command is changed. In the above example, changing the command from preset 1 to preset 15 resulted in the checksum increasing by 14.

Overview of commands:

Command Word 3 Word 4 Word 5 Word 6

Down 00 10 00 2A Up 00 08 00 3C Rotate Left 00 04 2E 00 Rotate Right 00 02 06 00 Stop 00 00 00 00 Menu 00 11 00 00 Start Patrol 00 00 09 01 to 08 Scan 00 0F 00 01 Zoom Out 00 20 00 01 Zoom Wide 00 40 00 01 Focus Near 01 00 00 01 Focus Far 00 80 00 00 Iris Close 04 00 00 00 Iris Open 02 00 00 00 Save Preset 00 03 00 01 to C8 Delete Preset 00 05 00 01 to C8 Go to Preset 00 07 00 01 to C8 Set Auxiliary 00 09 00 01 to 08 Clear Auxiliary 00 0B 00 01 to 08 Remote Reset 00 0F 00 00 Set Zone Start 00 11 00 01 to 08 Set Zone End 00 13 00 01 to 08 Write Char. To Screen Clear Screen 00 17 00 00 Alarm Acknowledge 00 19 00 Alarm No. Zone Scan On 00 1B 00 00 Zone Scan Off 00 1D 00 00 Set Pattern Start 00 1F 00 00 Set Pattern Stop 00 21 00 00 Step Through Pattern 00 23 00 00 Set Zoom Speed 00 25 00 00 to 03 Set Focus Speed 00 27 00 00 to 03 Camera Default Setting Auto Focus auto/on/off Auto Iris auto/on/off 00 2D 00 00-02 AGC auto/on/off 00 2F 00 00-02 BLC on/off 00 31 00 01-02 Auto White Balance on/off

00 15

00 29 00 00

00 2B 00 00-02

00 33 00 01-02

X Position 00 to 28

ASCII Value

English

13. Application

This allows you to automate tasks in the video server. The application configuration comprises 3 sections: event, server and medium. A typical application example may look like the following: due to motion detection (event), an email (server) with an alarm picture (medium) is sent to a user.

Event setup

Click “Add” to create a new event. Up to 3 events can be set.

“Event name” Assign a unique name to the event, under which the event configuration is to be saved “Enable this event” Select this option to activate the programmed result. “Priority” Events with higher priority are completed first “Detect next event after” Time between events to be executed (e.g.: with motion detection)

English

13.1 Trigger settings

“Video motion detection” Activate the desired motion window. “Periodically” The event is triggered periodically. Maximum setting is 999 minutes. “Digital input” Triggered if a signal is present at the alarm input (e.g.: door contact). “System boot” Event is triggered when the system is rebooted (after a power failure ). “Recording notify” If the destination storage (medium) is full or if a cyclic recording is overwritten, an alarm

is triggered. “Camera tampering detection” An alarm is triggered if the system detects that the connected analogue camera has been tampered with.

100

ABUS TVIP40000 User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
