Page 1

TVAC71000, TVAC71010, TVAC71020, TVAC71030, TVAC71040

TVAC71050, TVAC71060 TVAC71100, TVAC71110

Инструкция по эксплуатации

Version 10/2013

Page 2

Page 3

Данная инструкция по эксплуатации содержит важные указания по вводу в эксплуатацию и обращению с продуктом. Примите это во внимание, также при передаче продукта в пользование третьим лицам. По этой причине сохраните данную инструкцию для повторного прочтения!

Вся информация отражена в Содержании с

указанием соответствующих номеров страниц на Странице 82.

Page 4

TVAC71000, TVAC71010, TVAC71020, TVAC71030, TVAC71040

Инструкция по эксплуатации

Версия 10/2013

TVAC71050, TVAC71060 TVAC71100, TVAC71110

Page 5

Русский

Введение

Уважаемые клиенты! Мы благодарим Вас за приобретение данного продукта.

Данный прибор соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу:

Компания ABUS Security-Center GmbH & Co. KG

Для сохранения данного обстоятельства и обеспечения безопасной эксплуатации Вы как Пользователь обязаны соблюдать данную инструкцию! nПеред применением продукта ознакомьтесь с полной инструкцией, обратите внимание на указания по эксплуатации и технике безопасности! Все названия фирм и продуктов являются торговыми марками соответствующего владельца. Все

права защищены.

Если у Вас возникли вопросы, обратитесь к Вашему специалисту по монтажу или дилеру по специализированным

Исключение ответственности

Данная инструкция по эксплуатации была составлена самым тщательным образом. В случае, если Вы заметили упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному на обратной стороне руководства. Компания ABUS Security-Center GmbH & Co. KG не несет ответственности за технические и типографические ошибки и оставляет за собой право в любой момент времени вносить изменения в продукт и инструкции по эксплуатации без предварительного предупреждения. Компания ABUS Security-Center GmbH & Co. KG не несет ответственности за возникший в результате прямой и косвенный ущерб в связи с оснащением, качеством работы и применением данного продукта. Компания не предоставляет никакой гарантии на содержание данного документа.

Linker Kreuthweg 5

86444 Affing

GERMANY

продажам.

Page 6

Русский

Обозначение символов

Символ треугольник с молнией используется в случае, когда возникает н епосредственная угроза вреда здоровью поражением электрическим током.

Заключенный в треугольник восклицательный знак указывает на важные и необходимые для соблюдения указания в данной инструкции.

Данный символ находится в месте, где даны особые рекомендации и указания по эксплуатации.

Гарантия не распространяется на случаи возникновения ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за возникший в результате ущерб!

При возникновении материального ущерба и причинении травм, возникших в результате применения не по назначению или несоблюдения указаний по технике безопасности, мы не несем о тветственности. В таких случаях все гарантийные требования теряют свою силу.

Важные указания по технике безопасности

Уважаемые клиенты, данные указания по технике безопасности и предупреждения об опасности предназначены не только для защиты вашего здоровья, но и защиты прибора. Внимательно ознакомьтесь со следующими пунктами:

 Внутри продукта не находится частей, требующих технического обслуживания. Кроме этого, в результате разборки

удостоверение о допуске к эксплуатации (CE) и гарантия/ выполнение гарантийных обязательств теряют свою силу.

 Вследствие падения даже с небольшой высоты продукт может быть поврежден.

Page 7

Русский

Во время эксплуатации избегайте следующих неблагоприятных условий окружающей среды:

 Экстремально низкие и высокие температуры  Прямое солнечное излучение  Пыль или воспламеняющиеся газы, пары или растворители  Сильные вибрации  Сильные магнитные поля, например вблизи машин и громкоговорителей

Общие указания по технике безопасности:

 Запрещается смотреть на инфракрасные прожекторы с близкого расстояния (1 м). Не используйте оптические приборы

(лупы), чтобы смотреть на прожекторы.

 Не оставляйте упаковочный материал без внимания! Пластиковые пакеты и пленка, части упаковки из пенопласта и т.д.

могут стать для детей опасной игрушкой.

 Не вставляйте мелкие детали через отверстия во внутрь прибора.  Используйте только указанные производителем дополнительное оборудование и принадлежности. Не подключайте

несовместимые продукты.

 Соблюдайте указания по технике безопасности и инструкции по эксплуатации остальных подключенных приборов.  Перед применением проверьте пробор на повреждения. В случае их обнаружения не используйте данный прибор.  Соблюдайте пределы напряжения эксплуатации, указанного в технических данных. Высокое напряжение может привести к

Указания по технике безопасности

1. Электропитание Сетевой блок питания: 12–24 В перем./В пост. тока

2. Перегрузка

порче прибора и представляет угрозу вашей безопасности поражением электрическим током.

Используйте для данного прибора только тот источник электропитания, напряжение которого соответствует указанному на заводской табличке. Если Вы точно не знаете характеристики сети электропитания, обратитесь в Вашу энергетическую компанию. Перед проведением работ по техобслуживанию и установке отключите прибор от электросети.

Старайтесь не допускать перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может приве сти к возникновению пожара или удару током.

Page 8

Русский

Убедитесь при установке в имеющейся установке видеонаблюдения, что все приборы отключены от сети высокого напряжения и цепи низкого напряжения.

В случае сомнений не производите монтажа, установки и прокладки кабеля самостоятельно, а предоставьте это экспертам. Ненадлежащее и неквалифицированное выполнение электрических работ и работ по установке приборов в домашних условиях представляет опасность не только для Вас, но также и для других лиц. Соедините кабелем установленные приборы, так чтобы сеть высокого напряжения и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались или не могли пересечься в следствие дефекта.

3. Чистка Производите чистку прибора только влажным материалом без применения чистящих средств.

При этом необходимо отключить прибор от питания сети.

Предупреждение!

До ввода в эксплуатацию необходимо соблюдать все указания по технике безопасности и эксплуатации!

1. Соблюдайте следующие указания во избежание появления повреждений на сетевом кабеле и штепселе.

2. Следуйте данным указаниям. Несоблюдение может привести к поражению электрическим током:

3. Немедленно отключите дефектные приборы от сети электропитания и свяжитесь с Вашим дилером.

Распаковка

 Не изменяйте и не производите манипуляций на сетевом кабеле и штепселе.  Не сгибайте и не перекручиваете сетевой кабель.  При отключении прибора от сети потяните за штекер, а не за провод сетевого кабеля.  Следите за тем, чтобы кабель находился как можно дальше от приборов отопления во избежание плавления

пластиковой оболочки кабеля.

 Запрещается открывать корпус или сетевой блок питания.  Запрещается вставлять металлические и огнеопасные объекты внутрь корпуса прибора.  Во избежание возникновения повреждений вследствие перенапряжения (например, при грозе) используйте

электрический предохранитель.

Page 9

Русский

При возможном повреждении оригинальной упаковки необходимо сначала проверить прибор. В случае установления повреждений прибора отошлите прибор с упаковкой обратно и сообщите в службу поставки.

Во время распаковки обращайтесь с прибором с особой осторожностью.

Page 10

Русский

Содержание

1. Применение по назначению .................................................................................................................................................................. 83

2. Объем поставки ....................................................................................................................................................................................... 83

3. Свойства и функции ................................................................................................................................................................................ 83

4. Техническое описание прожектора ...................................................................................................................................................... 83

5. Монтаж / установка .................................................................................................................................................................................. 84

6. Указания по применению инфракрасных прожекторов .................................................................................................................. 85

7. Техническое обслуживание и Чистка .................................................................................................................................................. 85

7.1 Техническое обслуживание ....................................................................................................................................................... 85

7.2 Чистка ............................................................................................................................................................................................. 86

8. Утилизация ................................................................................................................................................................................................ 86

9. Технические данные ............................................................................................................................................................................... 87

Page 11

Русский

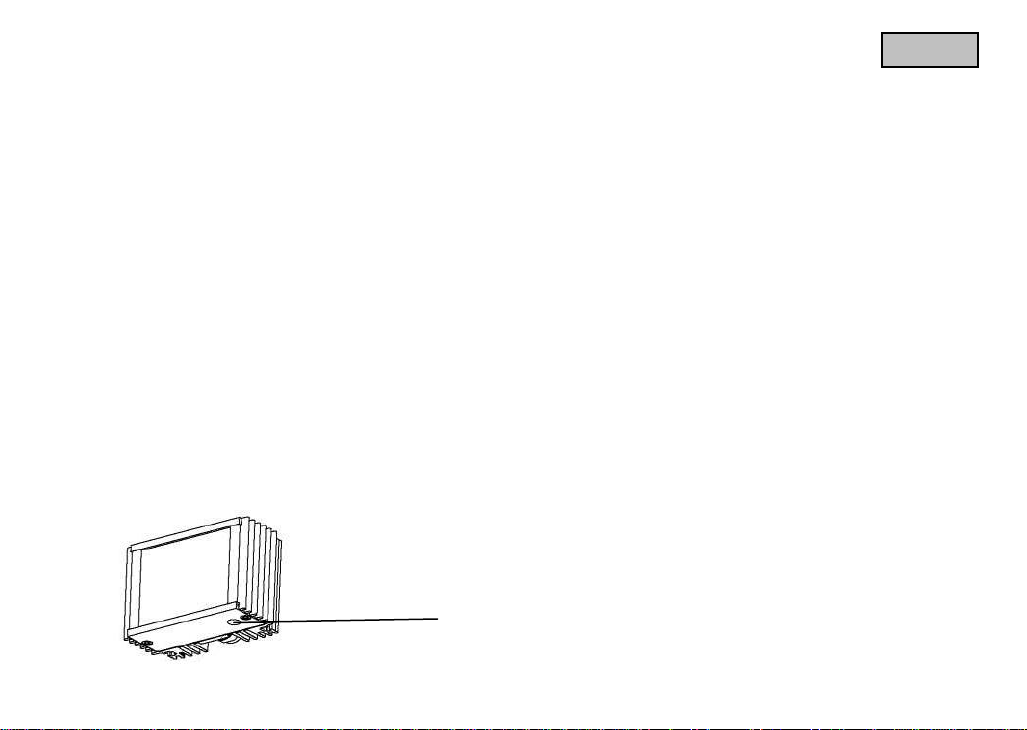

Датчик света

1. Применение по назначению

Данные инфракрасные прожекторы и прожекторы белого света предназначены для установки профессиональных систем видеонаблюдения. Благодаря классу защиты (IP66) прожекторы можно устанавливать как внутри, так и вне помещений. Регулируемое входное напряжение 12–24 В пост. тока/В перем. обеспечивает надежную подачу питания. Датчик света обеспечивает автоматическое включение и выключение прожектора. Прожектор может использоваться в системе видеонаблюдения при подключении к камере.

Подробное техническое описание функций продукта см. в пункте 3. «Свойства и функции».

2. Объем поставки

 Прожектор  Инструкция по эксплуатации

3. Свойства и функции

 Алюминиевый корпус  Резьба ¼"  Регулируемый потенциальный вход  Класс защиты IP 66

4. Техническое описание прожектора

Page 12

Русский

ВНИМАНИЕ!

Во время монтажа прожектор должен быть отключен от сети электропитания. На полярность можно не обращать внимания.

Обратите внимание!

При установке следите за тем, чтобы кабель не был сильно натянут.

Для автоматического включения и выключения прожектора на его нижней стороне предусмотрен датчик света. Прожектор включается при уровне освещенности менее 3 люкс. На обратной стороне прожектора предусмотрена резьба ¼" для установки прожектора на кронштейн.

5. Монтаж / установка

Для монтажа прожектора на стене или потолке используйте специальные дополнительные кронштейны, которые поставляются в комплекте. Действуйте следующим образом:

1. Сначала закрепите кронштейн на предполагаемом месте монтажа на стене или потолке с помощью любых винтов.

2. Подключите прожектор к стабильному источнику питания 12–24 В пост. тока/В перем. достаточной мощности (до 12 Вт, в

зависимости от модели).

3. Закрепите инфракрасный прожектор или прожектор белого света на кронштейне на стене или потолке.

4. Настройте необходимое положение прожектора и зафиксируйте эту позицию.

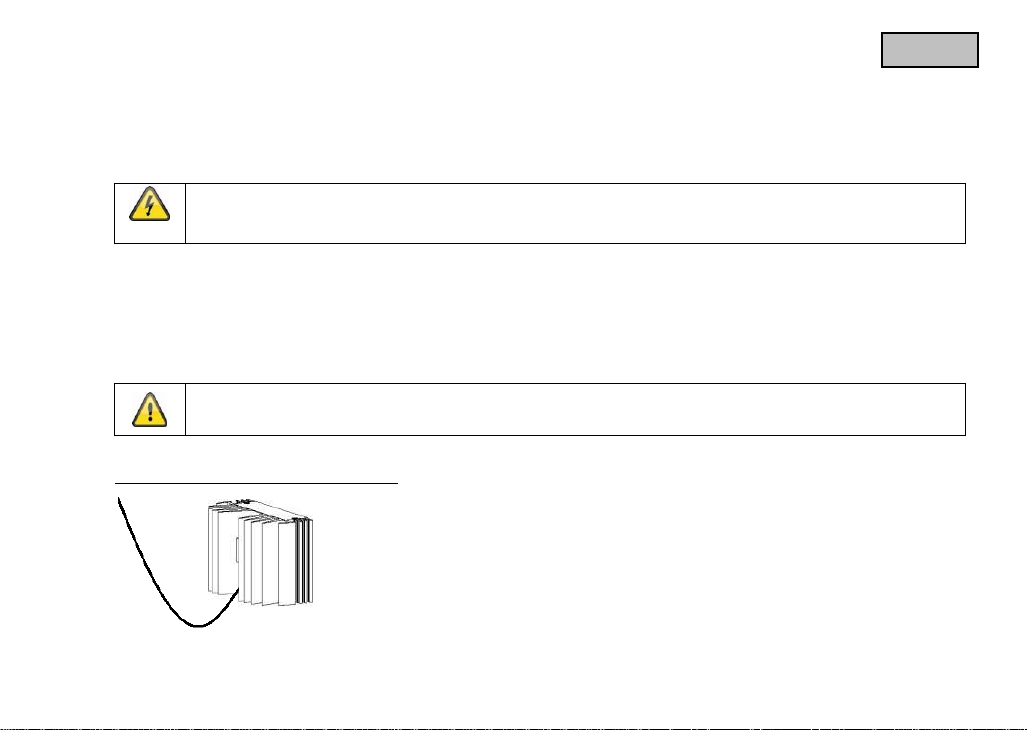

Пример установки и расположение кабеля:

Page 13

Русский

Обратите внимание!

Данный продукт не требует технического обслуживания. Внутри продукта не находится никаких частей, требующих проверки или техобслуживания. Открывать продукт запрещено!

6. Указания по применению инфракрасных прожекторов

 Инфракрасные прожекторы применяются для освещения только при работе с черно-белыми камерами или камерами

дневного и ночного наблюдения, которые подходят для инфракрасной съемки.

 При использовании ИК-прожектора фокус камеры может сместиться (расфокусировка). В таких случаях можно

использовать объективы с ИК-коррекцией.

 Дальность ИК-прожектора зависит от чувствительности используемой модели камеры к ИК-излучению. Приведенные

значения дальности ИК-прожекторов рассчитаны для камеры чувствительностью 0,1 люкс.

 При инфракрасном излучении предметы могут выглядеть необычно. Например, зеленая трава при дневном освещении

кажется довольно темной. Однако при инфракрасном освещении зеленый цвет кажется почти белым.

 Как и другие источники освещения, источник инфракрасного освещения необходимо располагать возможно ближе к

участку, за которым ведется наблюдение. При этом необходимо настроить направление света в соответствии с направлением обзора камеры и исключить возможность ослепления объектива.

 Чтобы избежать снижения интенсивности освещения из-за загрязненного стекла и снижения охлаждающего эффекта

радиатора, прожектор необходимо регулярно чистить (не реже, чем раз в три месяца). Запрещается использовать для чистки острые предметы или спирт.

7. Техническое обслуживание и Чистка

7.1 Техническое обслуживание

Периодически проверяйте продукт на предмет технической безопасности, например, на повреждение корпуса. В случае возникновения предположений о невозможности обеспечения безопасной эксплуатации продукт необходимо изъять

из эксплуатации и перекрыть к нему доступ в случае непреднамеренной эксплуатации. Вероятные случаи, когда безопасная эксплуатация невозможна:

 если установлены видимые повреждения прибора,  если продукт неисправен.

Page 14

Русский

Жидкости не должны попадать во внутрь прибора. Не применяйте химических очистителей, так как это может вызвать повреждение поверхностей корпуса и монитора (и привести к окрашиванию).

Внимание! Директива 2002/96/ЕС регламентирует надлежащий сбор, переработку и использование отходов электрического и электронного оборудования. Данный символ означает, что в связи с охраной окружающей среды прибор по окончании срока его службы должен быть утилизован в соответствии с действующими законодательными нормами отдельно от бытовых и производственных отходов. Утилизация старого оборудования может осуществляться через официальные пункты приема в Вашей стране. Соблюдайте местные предписания по утилизации материалов. Более подробную информацию о приеме (а также в странах, не входящих в ЕС) Вы получите в местных органах управления. Раздельный сбор отходов и рисайклинг помогает сберечь природные ресурсы. Установлено, что при рисайклинге продукта соблюдаются

все предписания по охране здоровья и окружающей среды.

7.2 Чистка

Производите чистку продукта только чистым сухим материалом. При сильном загрязнении материал может быть легко смочен в полутеплой воде.

8. Утилизация

Page 15

Русский

Модель

TVAC71000

TVAC71010

TVAC71020

TVAC71030

TVAC71040

Класс защиты

IP 66

Размеры

85 x 55 x 49

134 x 67 x 64

Вес

0,35 кг

0,6 кг

Длина волны ИКизлучения Цветовая температура

850 нм

940 нм

6300 K

Напряжение

12–24 В пост. тока/В перем.

Сила тока

макс. 0,5 А

макс. 1 А

Рабочая температура

-30 … +40 °С

Дальность при чувствительности 0,1 лк

10 м

20 м

5 м

10 м

18 м

Угол обзора

60°

30°

60°

20°

60/40

Активация ИКпрожектора

< 3 люкс

Корпус

алюминий

9. Технические данные

Page 16

Русский

Модель

TVAC71050

TVAC71060

TVAC71100

TVAC71110

Класс защиты

IP 66

Размеры

85 x 70 x 69

85 x 89 x 69

Вес

0,45 кг

0,60 кг

Длина волны ИК-излучения

850 нм

Напряжение

12–24 В пост. тока/В

перем.

12–24 В пост. тока/В

перем

12–24 В пост. тока/В

перем

12–24 В пост. тока/В

перем

Сила тока

макс. 0,85 А

Рабочая температура

-30 … +40 °С

Дальность при чувствительно сти 0,1 лк

12 м

30 м

15 м

35 м

Угол обзора

60°

30°

60°

30°

Активация ИКпрожектора

< 3 люкс

Корпус

алюминий

Page 17

D Impressum

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Imprint

These operating instructions are published by ABUS Security-Center GmbH & Co.KG, Linker Kreuthweg 5, 86444 Affing, Germany. No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or storage in electronic data processing equipment, without the express written consent of the publisher. The operating instructions reflect the current technical specifications at the time of print. We reserve the right to change the technical or physical specifications.

Note de l’éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l’éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l’impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

Impressum

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

Page 18

Redaktionel note

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.

Nota redakcyjna

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych syste mach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony. Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku. Zmiany techniczne i zmiany wyposażenia zastrzeżone.

Выходные данные

Данная инструкция по эксплуатации является публикацией компании ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Все права, включая перевод, защищены. Для воспроизведения в любом виде, например: фотокопии, микрофильмирования или распознании электронным устройством обработки данных, необходимо письменное разрешение издателя. Повторная печать, включая отдельные фрагменты, запрещена. Данная инструкция по эксплуатации соответствует состоянию техники на момент печати. Компания оставляет за собой право на внесение изменений в состав техники и оснащения.
