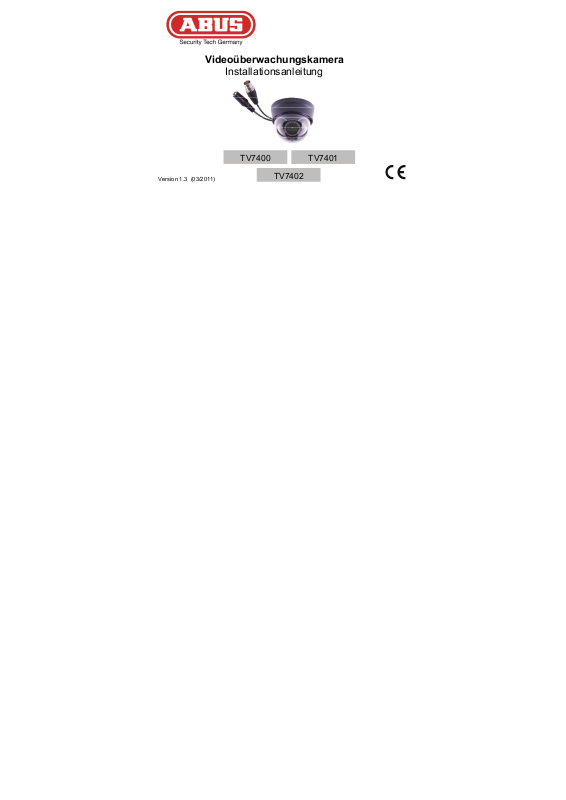

ABUS TV7400, TV7402 User Manual [en, de, fr, nl, da]

Videoüberwachungskamera

Installationsanleitung

TV7400 TV7401

Version 1.3 (03/2011)

TV7402

Inhalt

1. Vorwort ...................................................................................................... 3

2. Lieferumfang ............................................................................................. 4

3. Merkmale .................................................................................................. 5

4. Sicherheitshinweise .................................................................................. 5

5. Montagehinweise ...................................................................................... 7

6. Installation ................................................................................................. 9

7. Entriegelung der Kamera ........................................................................ 12

8. Technische Daten ................................................................................... 13

© ABUS Security-Center, 03/2011

Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser
Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center
die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder
unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird,
dass er dadurch entstanden ist. Der Inhalt dieser Anleitung kann ohne vorherige
Bekanntgabe geändert werden.

2

1. Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Super-Mini-Dome Kamera.
Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen
Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen
der geltenden europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind
beim Hersteller (www.abus-sc.com
erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Montageanleitung beachten!

) hinterlegt. Um diesen Zustand zu

3

Diese Kamera ist mit einem 1/4“ SONY Super HAD CCD und einem
digitalem Signalprozessor ausgestattet. Sie bietet daher höchstes Niveau
bei der internen Bildverarbeitung und garantiert eine lange Lebenszeit und
hohe Zuverlässigkeit. Diese Kameras verwenden erstklassige elektronische
Bauteile, die sich auch durch äußere elektro-magnetische Einflüsse nicht in
Ihrer Funktionseigenschaft beeinflussen lassen. Somit bieten diese
Kameras alle technischen Voraussetzungen für den Aufbau einer
professionellen Videoüberwachungsanlage.

2. Lieferumfang

- Super-Mini-Dome Kamera (siehe Typenbezeichnung)

- Befestigungsplatte

- Installationsanleitung

- Befestigungsschrauben

4

3. Merkmale

Alle Kameras der Super-Mini-Dome Serie haben folgende Funktionen:

a) Automatic Electronic Shutter (AES)
b) Verstärkerreglung (AGC)
c) Automatischen Weißabgleich (ATW)
d) Digitaler Signal Prozessor (DSP)

4. Sicherheitshinweise

Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen
Schlags oder den Verlust der Gerätegarantie zu vermeiden.

5

Regen und Feuchtigkeit vermeiden. Die Kamera nicht an nassen Orten
verwenden. Die Kamera ist nur für den Einsatz im Innenbereich

vorgesehen. Falls die Kamera nass wird, ist die Stromversorgung
unverzüglich zu unterbrechen. Die Kamera sollte dann vor der erneuten
Inbetriebnahme von einem Servicetechniker überprüft werden.

Die Kamera nicht auf die direkte Sonne richten. Vermeiden Sie es das
Objektiv der Kamera direktem Sonnenlicht auszusetzen. Dies kann zur
dauerhaften Zerstörung von einzelnen Bildaufnehmern führen, die als
weiße Punkte auf dem Bildschirm dargestellt werden.

Die Kamera nur innerhalb des vorgeschriebenen Temperatur-, Luft­feuchtigkeits- und Leistungsbereichs betreiben. Ein Betrieb der Kamera

außerhalb des vorgeschriebenen Bereichs kann zu einer schnelleren
Alterung und zu einem vorzeitigen Versagen führen. Eine massive
Überschreitung des angegebenen Betriebsbereichs kann auch zu einem
Sofortausfall der Kamera führen. Alle Angaben hierzu finden Sie in den
technischen Daten.

6

Die Kamera vorsichtig behandeln. Achten Sie besonders bei der

Installation der Kamera darauf, diese nicht zu großen physischen
Belastungen (Schläge, Erschütterungen, etc.) auszusetzen. Die Montage
sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche
Handhabung und Transport kann zu Beschädigungen an der Kamera
führen.

5. Montagehinweise

Diese Kamera ist nur für Innenanwendungen vorgesehen. Wird die Kamera
im Außenbereich eingesetzt, kann es in Folge von Feuchtigkeit und
Temperaturüberschreitungen zu Beschädigungen der Kamera kommen. Im
Außenbereich ist diese Kamera daher in ein geeignetes Schutzgehäuse zu
installieren, das diese in auseichendem Maß gegen äußere
Witterungseinflüsse schützt und für die Einhaltung der Betriebsbedingungen
sorgt. Diese Kamera verfügt über keinen IR-Sperrfilter und ist daher für den
Einsatz in Verbindung mit IR-Scheinwerfern nicht geeignet.

7

Erstklassige Videobilder sind im hohen Maße von der verwendeten
Beleuchtung abhängig. Achten Sie beim Einsatz von künstlichem Licht auf
Leuchtmittel mit einem annähernd tageslichtähnlichen Spektralfarbanteil, da
es ansonsten bei Farbkameras zu Farbverfälschungen kommen kann.

Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabel­verlegung verbunden. Achten Sie auf saubere Crimpstellen, vermeiden Sie
passive Videosignalverteiler, wählen Sie stets einen möglichst kurzen
Leitungsweg zwischen Kamera und den folgenden
Videoverarbeitungseinrichtung.

8

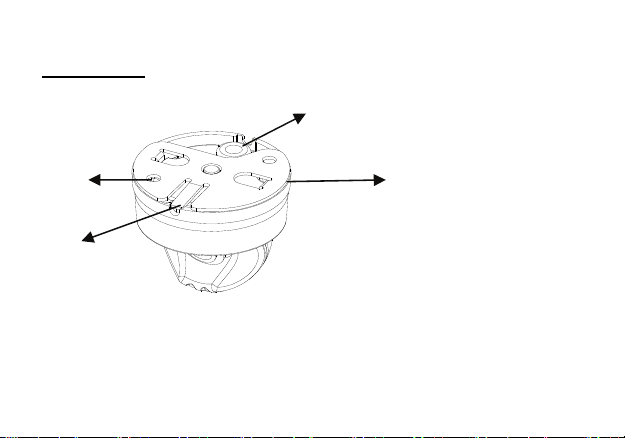

6. Installation

A. Öffnung für BNC /

Spannungskabel

B. Bohrung für

Befestigungsschrauben
C. Befestigungsplatte
D. Verriegelung

9

Montieren Sie die Befestigungsplatte mit den mitgelieferten Schrauben und
schrauben dann die Kamera auf die Befestigungsplatte um Sie zu fixieren.

10

67 oder 108 Grad Installation 140 Grad Installation

Benutzten Sie die innere Kugelmechanik um den Schwenk- / Neigewinkel
auszurichten. Der Schwenkwinkel beträgt 360°, der Neigewinkel 20° bis
90°.

11

7. Entriegelung der Kamera

Benutzten Sie einen kleinen
Schraubenzieher um die
Verriegelung leicht nach oben zu
drücken, um die Kamera gegen
den Uhrzeigersinn zu entriegeln.

12

8. Technische Daten

Modelnummer TV7400 TV7401 TV7402
Bildaufnehmer 1/4” SONY Super HAD CCD

TV Linien / Pixel 480 TVL / 438.000

Mindestbeleuchtung

(IRE 30)

2.0 Lux / F2.2

Signal-Rauschabstand > 48 dB

Elektr. Shutter-Regelung 1/50s – 1/100.000s

Objektiv

2,7 mm fix /

F2.2

1,6 mm fix /

F2.2

1,4 mm fix /

F2.2

Horizontaler Blickwinkel 67° 108° 140°

Videoausgang 1Vp-p / 75 Ohm / BNC Anschluss

Spannungsversorgung 12V DC

Stromverbrauch < 50mA

Maße H: 40 x D: 46 mm

Betriebstemperatur -10°C – +50°C

13

Video surveillance camera

Installation Guide

TV7400 TV7401

Version 1.3 (03/2011)

TV7402

Contents

1. Preface .................................................................................................... 16

2. Scope of delivery .................................................................................... 17

3. Features .................................................................................................. 17

4. Precautions ............................................................................................. 18

5. Installation instructions ............................................................................ 19

6. Installation ............................................................................................... 21

7. Releasing the camera ............................................................................. 24

8. Technical data ......................................................................................... 25

© ABUS Security-Center GmbH, 03/2011

Every effort has been made to ensure that the contents of this manual are
correct. However, neither the authors nor ABUS Security-Center accept any
liability for loss or damage caused or alleged to be caused directly or indirectly
by this manual. The contents of this manual are subject to change without notice

15

1. Preface

Dear Customer,

Thank you for purchasing this Super-Mini-Dome video surveillance camera.
You made the right decision in choosing this state-of-the-art technology,
which complies with the current standards of domestic and European
regulations. The CE has been proven and all related certifications are
available from the manufacturer (www.abus-sc.com
maintain this status and to guarantee safe operation, it is your obligation to
observe these operating instructions.

This camera is equipped with a 1/4” interline transfer SONY Super HAD
CCD image sensor and a digital signal processor. The all state circuitry
provides extremely long life and a high level of reliability. The cameras use
class A microelements that are resistant to external electromagnetic fields.
They offer cutting-edge technology for advanced video surveillance.

) upon request. To

16

2. Scope of delivery

- Super-Mini-Dome camera (model as described)

- Metal fixing bracket

- Installation instructions

- Fastening screws

3. Features

All cameras of the Super-Mini-Dome series have the following functions:
a) Auto electronic shutter (AES)
b) Auto gain control (AGC)
c) Auto white balance (ATW)
d) Digital signal processing (DSP)

17

4. Precautions

To reduce the risk of electric shock and to ensure that your guarantee
remains valid, do not remove cover (or back).

Avoid rain and humidity. Do not use the camera in damp places. This
camera is designed for indoor use only. If the camera becomes wet, the
power supply must be switched off immediately. The camera should then be
checked by a service technician before being used again.

Never point the camera towards the sun. Never aim the lens at the sun
or other very bright objects (laser light). This can damage the CCD element
and create white dots on the monitor, a sign that CCD pixels are destroyed.

18

Operate the camera only within the specified temperature, humidity
and power ranges. Operating the camera outside the prescribed ranges

can lead to reduced product life and early malfunction. Greatly exceeding
the specified operating ranges can also result in immediate failure of the
camera. All specifications can be found in the technical data.

Handle the camera with care. When installing the camera, make sure it is
not subject to excessive physical stress (shocks, vibrations, etc.). It should
be installed in a place that is free from shocks and vibration. Incorrect
handling and transport can lead to damage to the camera.

5. Installation instructions

This camera is designed for indoor use only. If the camera is used outdoors,
damage may occur as a result of dampness and temperatures outside the
prescribed range. The Super-Mini-Dome cameras are not equipped with an
IR filter and are therefore not suitable for use in combination with IR
illumination.

19

Perfect (colour) video pictures depend a great deal on the illumination.
Please take this into account when installing artificial light sources. Light
sources with a colour temperature different from daylight may effect colour
drifts for colour cameras.

The cause of bad picture quality goes hand in hand with improper cabling.
Ensure professional installation and avoid passive video distributors.
Always select the shortest distance between the camera and the video unit.

Before installing a video surveillance system with camouflaged cameras,
please be aware of any possible legal regulations that may apply.

20

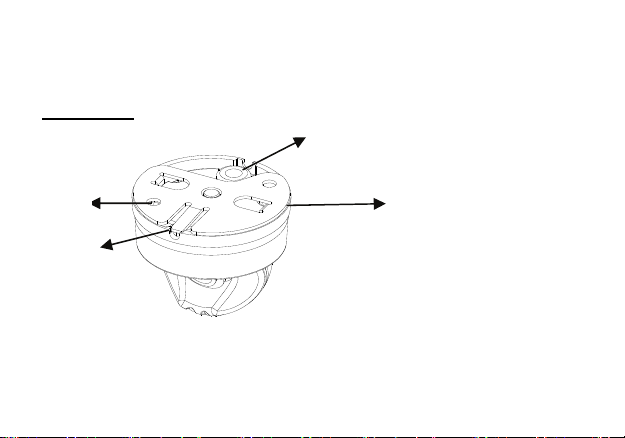

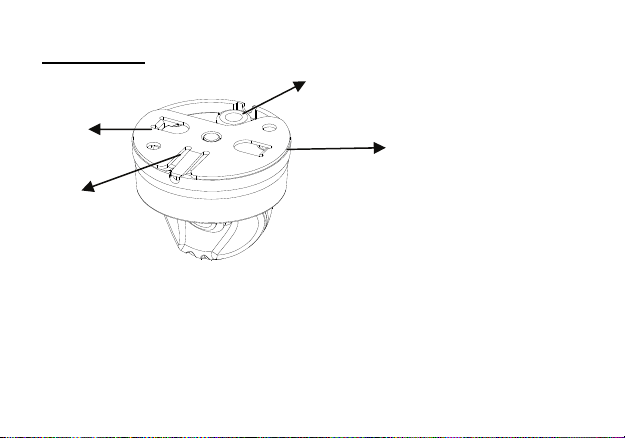

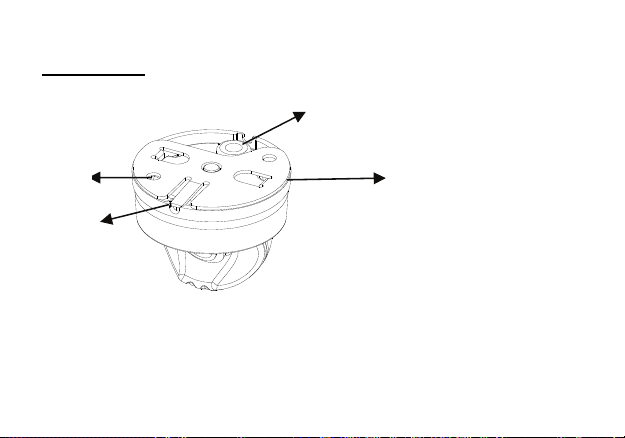

6. Installation

A. BNC / DC cable hole
B. Lock screw hole
C. Metal fixing bracket
D. Latch

21

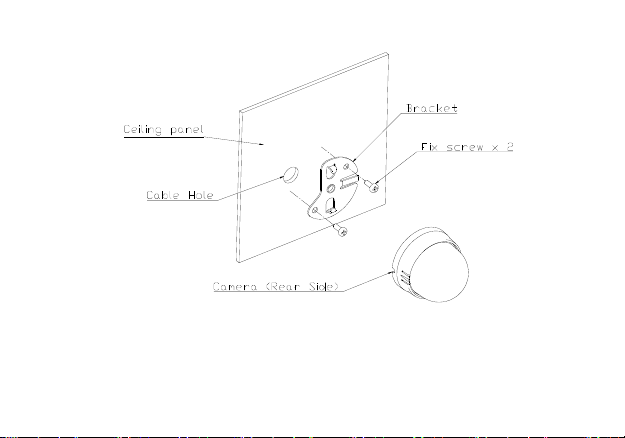

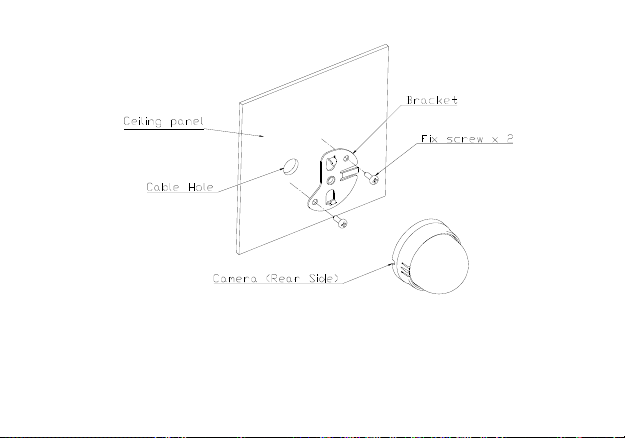

Mount the metal fixing bracket with screws and then rotate the camera on
the metal fixing bracket to lock it.

22

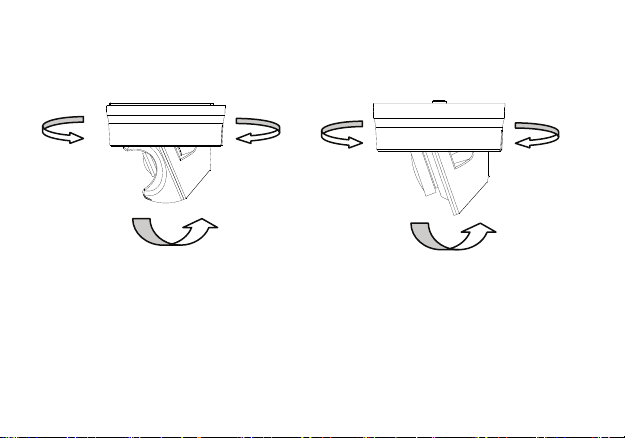

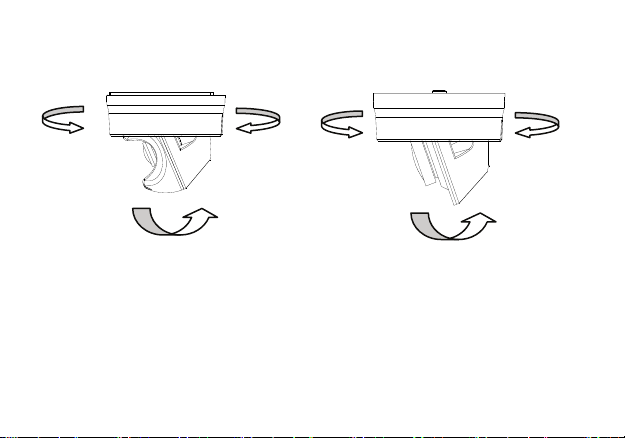

67 or 108 degree installation 140 degree installation

Use the inner ball mechanical design to rotate the pan / tilt angle.
The pan angle is 360°, tilt angle from 20° to 90°.

23

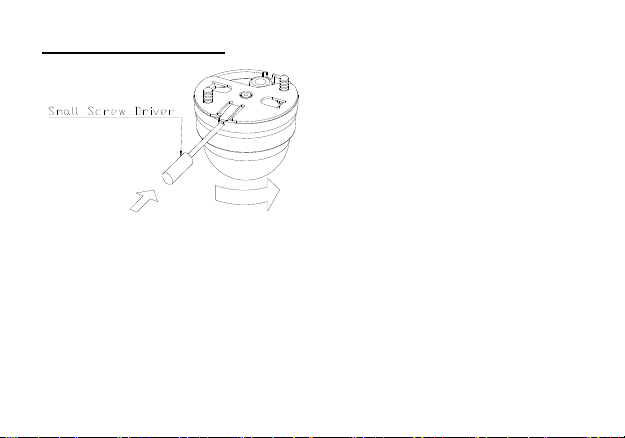

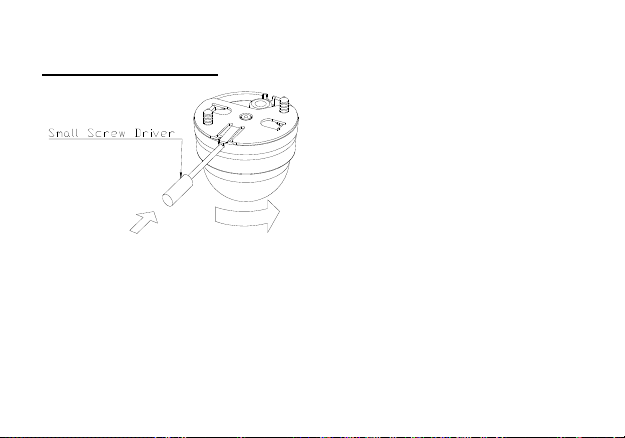

7. Releasing the camera

Use a small screw driver to push
the latch up and then rotate
counter clockwise to release the
camera.

24

8. Technical data

Model number TV7400 TV7401 TV7402

Image sensor 1/4” SONY Super HAD CCD

TV lines / pixels 480 TVL / 438.000

Minimum illumination

(IRE 30)

2.0 Lux / F2.2

Signal-to-noise ratio > 48 dB

AES 1/50s – 1/100.000s
Lens 2.7 mm /

F2.2

1.6 mm /
F2.2

Viewing angle 67° 108° 140°

Video output 1Vp-p / 75 Ohm / BNC connector

Power source 12V DC

Power consumption < 50mA

Dimensions H: 40 x D: 46 mm

Operating temperature -10°C – +50°C

25

1.4 mm / F2.2

Caméra vidéo de surveillance

Instructions d’installation

TV7400 TV7401

Version 1.3 (03/2011)

TV7402

Contents

1. Préface .................................................................................................... 28

2. Quantité livrée ......................................................................................... 29

3. Caractéristiques ...................................................................................... 29

4. Précautions ............................................................................................. 30

5. Instructions d’installation ......................................................................... 31

6. Installation ............................................................................................... 33

7. Détacher la caméra ................................................................................. 36

8. Données techniques ............................................................................... 37

© ABUS Security-Center, 03/2011

Tous les efforts ont été faits pour assurer l’exactitude du contenu de cette notice.
Cependant, les auteurs et ABUS Security-Center déclinent toute responsabilité
pour la perte ou les dommages causés ou allégués, provoqués directement ou
indirectement par ce manuel. Le contenu de ce manuel est sujet à changement
sans communication préalable.

27

1. Préface

Cher client,

Merci d’avoir choisi la caméra de vidéosurveillance Super-Mini-Dome. Vous
avez pris la bonne décision en optons pour cette technologie de pointe
conforme aux normes actuelles des régulations européennes et nationales.
Le code CE a été approuvé et toutes les certifications nécessaires nous
sont livrées sur demande par le fabricant
(www.abus-sc.com
vous devez absolument respecter ces instructions d’utilisation.

La caméra Eyseo est équipée d’un capteur d’image 1/4” SONY Super HAD
CCD à transfert interligne et un processeur digital de signaux. Ce type
d’électronique assure une très longue durée de vie et un très grande
fiabilité. Les caméras utilisent des microéléments de classe A résistants au
champs électromagnétiques externes. Elles offrent une technologie
tranchante pour une vidéosurveillance évoluée.

). Pour garder ce statut et pour assurer un usage sûr,

28

2. Quantité livrée

- Caméra Super-Mini-Dome (modèle comme décrit)

- Support en métal

- Instructions d’installation

- Vis

3. Caractéristiques

Toutes les caméras de la série Super-Mini-Dome ont les fonctions
suivantes:
a) Obturateur électronique automatique (AES)
b) Commande automatique de gain (AGC)
c) Equilibre blanc automatique (ATW)
d) Traitement digital de signaux (DSP)

29

4. Précautions

Pour réduire le risque de choques électriques et pour assurer que votre
garantie reste valable, n’enlevez pas le dessus (ou le dessous).

Evitez la pluie et l’humidité. N’utilisez pas la caméra dans des
environnements humides. Cette caméra est seulement prévue pour

utilisation à l’intérieur. Si la caméra est atteinte par l’humidité, l’alimentation
électrique doit être éteinte immédiatement. Dans ce cas, la caméra doit être
contrôlée par un technicien de service, avant de l’utiliser à nouveau.

Ne dirigez jamais la caméra vers le soleil. Ne pointez jamais l’objectif
vers le soleil ou vers d’autres objets très claires (lumière laser). Ceci peut
endommager l’élément CCD et créer de taches blanches sur le moniteur,
ce qui signifie que les pixels CCD sont détruits.

30

En utilisant la caméra, respectez les limites de température,
d’humidité et de puissance. Si vous négligez les limites prévues, la durée

de vie de la caméra baissera sans doute et des dysfonctionnements se
produiront tôt. Si vous dépassez trop les limites, il est possible que la
caméra ne fonctionnera plus. Toutes les spécifications se trouvent dans les
données techniques.

Manipulez la caméra avec précaution. Quand vous installez la caméra,
veillez à ce qu’il n’y a pas trop de tensions physiques (choques, vibrations,
etc.). La caméra doit être installée dans des environnements sans choques
ou vibrations. L’utilisation incorrecte et une mauvais transmission peuvent
endommager la caméra.

5. Instructions d’installation

Cette caméra est prévue pour utilisation à l’intérieur. Si la caméra est
utilisée à l’extérieur, des dommages peuvent se produire suite à l’humidité
ou des températures excessives. Les caméras Eyseo Super-Mini-Dome ne
sont pas équipées d’un filtre infra-rouge. C’est pourquoi elles ne servent

31

pas pour l’utilisation en combinaison avec une illumination infra-rouge.

Des images vidéo parfaites (en couleur) dépendent beaucoup de
l’illumination. Veuillez en tenir compte quand vous installez des sources de
lumière artificielle. Des sources de lumière avec une autre température de
couleur que celle de la lumière du jour peuvent causer des dérives de
couleur sur toutes les caméras.

Si vous avez des images de mauvaise qualité, cela peut être causé par un
mauvais câblage. Assurez-vous d’une installation professionnelle et évitez
les distributeurs vidéo passifs. Sélectionnez toujours la distance la plus
courte entre la caméra et l’unité de vidéo.

Avant d’installer un système de vidéosurveillance avec des caméras
camouflées, respectez toutes les régulations légales possibles.

32

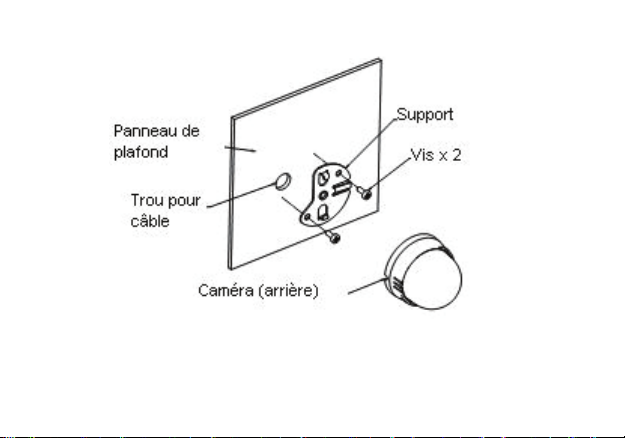

6. Installation

A. Trou pour câble BNC / DC
B. Trou pour vis
C. Support en métal
D. Loquet

33

Serrez le support avec les vis et puis tournez la caméra sur le support de
sorte qu’elle soit attachée.

34

Installation à 67 ou 108 degrés Installation à 140 degrés

Utilisez le design mécanique avec la boule intérieure pour tourner l’angle de
plafond / d’inclinaison.
L’angle de plafond est de 360°, l’angle d’inclinaison est de 20° à 90°.

35

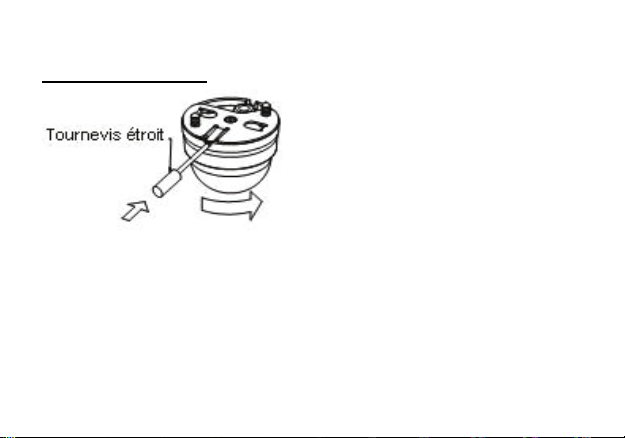

7. Détacher la caméra

Utilisez un tournevis étroit pour
élever le loquet et puis tournez le
tournevis dans le sens des aiguilles
d’une montre pour détacher la
caméra.

36

8. Données techniques

Numéro de modèle TV7400 TV7401 TV7402

Capteur d’image 1/4” SONY Super HAD CCD
Lignes de TV / pixels 480 TVL / 438,000
Illumination minimale

(IRE 30)

2.0 Lux / F2.2

Rapport signal sur bruit > 48 dB

AES 1/50s – 1/100,000s

Objectif 2,7 mm / F2.2 1,6 mm / F2.2 1,4 mm / F2.2

Angle 67° 108° 140°

Fiche vidéo out 1Vp-p / 75 Ohm / Connecteur BNC

Source de puissance 12V DC

Consommation < 50mA

Dimensions H: 40 x D: 46 mm

Température

opératoire ambiante

37

-10°C – +50°C

Video bewakingscamera

Installatiehandleiding

TV7400 TV7401

Version 1.3 (03/2011)

TV7402

Inhoud

1. Voorwoord ............................................................................................... 40

2. Inhoud van de verpakking ....................................................................... 41

3. Eigenschappen ....................................................................................... 41

4. Voorzorgsmaatregelen ............................................................................ 42

5. Installatiehandleiding .............................................................................. 44

6. Installatie ................................................................................................. 45

7. De camera verwijderen ........................................................................... 48

8. Technische gegevens ............................................................................. 49

© ABUS Security-Center, 03/2011

Wij hebben alles in het werk gesteld om er voor te zorgen dat de inhoud van
deze handleiding correct is. De auteurs en ABUS Security-Center kunnen echter
geen enkele aansprakelijkheid aanvaarden voor verlies of schade die direct of
indirect verband houdt met deze handleiding. De inhoud van deze handleiding
kan zonder voorafgaande kennisgeving worden gewijzigd.

39

1. Voorwoord

Geachte klant,

Hartelijk dank voor de aanschaf van deze Super-Mini-Dome bewakingscamera.
U heeft de juiste keuze gemaakt met deze state-of-the-art technologie. Dit
product voldoet aan alle geldende Europese en landelijke richtlijnen. Dit product
is CE gecertificeerd, alle bijbehorende documenten zijn op aanvraag bij de
fabrikant (www.abus-sc.com) verkrijgbaar. Om deze status te behouden en de
veilige werking te garanderen is het van belang dat u deze bedieningsinstructies
in acht neemt.

Deze camera is uitgerust met een ¼" interline transfer SONY Super HAD CCD
beeldsensor en een digitale signaalprocessor. Deze elektronica garandeert een
lange levensduur en een hoge betrouwbaarheid. Bij deze camera is gebruik
gemaakt van class A micro-elementen die ongevoelig zijn voor
elektromagnetische invloeden van buitenaf. Deze componenten vormen state-of­the-art technologie voor geavanceerde videobewaking.

40

2. Inhoud van de verpakking

- Super-Mini-Dome camera (model zoals beschreven)

- Metalen bevestigingsbeugel

- Installatiehandleiding

- Bevestigingsschroeven

3. Eigenschappen

Alle camera’s van de Super-Mini-Dome reeks hebben de volgende functies:
a) Automatische elektronische sluiter (AES)
b) Automatisch signaalniveau (AGC)
c) Automatische witbalans (ATW)
d) Digitale signaalverwerking (DSP)

41

4. Voorzorgsmaatregelen

Om het risico van elektrische schok te verminderen en er voor te zorgen dat
uw recht op garantie intact blijft, mag de kap (of het achterpaneel) niet
worden verwijderd.

Vermijd regen en vocht. Gebruik de camera niet op vochtige plaatsen.

Deze camera is uitsluitend ontworpen voor gebruik binnenshuis. Als de
camera nat wordt, moet de stroomvoorziening onmiddellijk worden
uitgeschakeld. De camera moet dan door een onderhoudstechnicus worden
gecontroleerd voordat de camera opnieuw wordt gebruikt.

Richt de camera nooit direct op de zon. Richt de lens nooit op de zon of
andere zeer heldere objecten (laserlicht). Dit kan het CCD element
beschadigen en witte punten op de monitor veroorzaken. Dit is een teken
dat er CCD pixels kapot zijn.

42

Gebruik de camera uitsluitend binnen het opgegeven bereik van
temperatuur, vochtigheid en vermogen. Gebruik van de camera buiten

het voorgeschreven bereik kan de levensduur verkorten en vroegtijdige
storingen veroorzaken. Gebruik ruim buiten het voorgeschreven bereik kan
de camera ook direct volledig vernielen. Alle specificaties zijn te vinden bij
de technische gegevens.

Behandel de camera voorzichtig. Zorg er bij de installatie voor dat de
camera niet overmatig mechanisch wordt belast door bv. schokken en
vibraties. De camera dient te worden geïnstalleerd op een plaats die vrij is
van schokken en trillingen. Onzorgvuldige behandeling en transport kan ook
tot beschadiging van de camera leiden.

43

5. Installatiehandleiding

Deze camera is uitsluitend ontworpen voor gebruik binnenshuis. Als de
camera buitenshuis wordt gebruikt kan er schade ontstaan als gevolg van
vocht en temperaturen buiten het toegestane bereik. De Super-Mini-Dome
camera’s zijn niet uitgerust met een infrarood filter en zijn dus niet geschikt
voor gebruik in combinatie met infrarood verlichting.

De kwaliteit van (kleuren)videobeelden wordt voor een groot deel bepaald
door de verlichtingsomstandigheden. Let hierop bij de installatie van
kunstlichtbronnen. Bij kleurencamera’s kunnen kleurafwijkingen worden
veroorzaakt door lichtbronnen met een kleurtemperatuur die verschilt van
daglicht.

Slechte beeldkwaliteit kan eveneens worden veroorzaakt door slechte
bekabeling. Zorg voor professionele installatie en maak geen gebruik van
passieve videokoppelingen. Kies altijd de kortste afstand tussen de camera
en de video-unit.

44

Let bij de installatie van een videobewakingssysteem met verborgen
camera's op eventuele wettelijke richtlijnen die van toepassing kunnen zijn.

6. Installatie

A. Gat voor BNC / DC kabels
B. Gat voor de borgschroef
C. Metalen

bevestigingsbeugel

D. Borglip

45

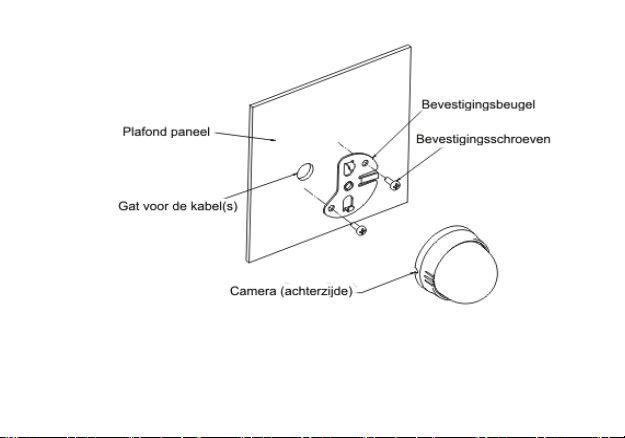

Bevestig de metalen bevestigingbeugel met de schroeven en borg de
camera door draaien op de metalen bevestigingsbeugel.

46

67 of 108 graden installatie 140 graden installatie

Gebruik het interne kogelmechanisme om het panorama en de kantelhoek
in te stellen.
De panoramahoek is 360°, de kantelhoek varieert van 20° tot 90°.

47

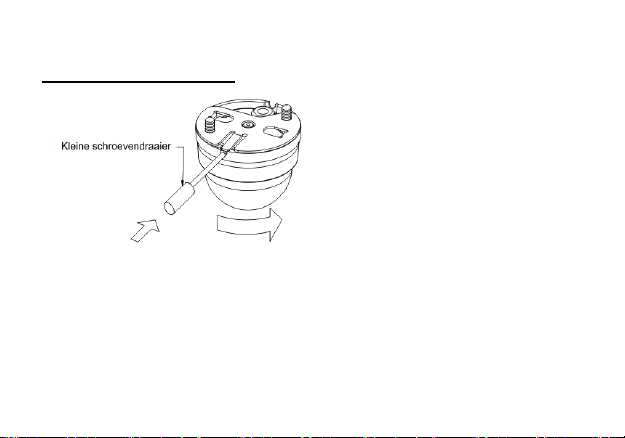

7. De camera verwijderen

Gebruik een kleine
schroevendraaier om de borglip
omhoog te duwen en draai de
camera dan tegen de wijzers van
de klok in.

48

8. Technische gegevens

Modelnummer TV7400 TV7401 TV7402

Beeldsensor 1/4” SONY Super HAD CCD

TV lijnen/ pixels 480 TVL / 438.000

Minimale verlichting

(IRE 30)

2,0 Lux / F2,2

Signaal/ruis verhouding > 48 dB

AES 1/50s – 1/100.000s

Lens 2,7mm /

1,6mm / F2,2 1,4mm / F2,2

F2,2

Gezichtshoek 67° 108° 140°

Videouitgang 1Vp-p / 75 Ohm / BNC connector

Stroomvoorziening 12V DC

Energieverbruik < 50mA

Afmetingen 40 x 46 mm

Omgevingstemperatuur -10°C – +50°C

49

Video overvågnings kamera

Installations Guide

TV7400 TV7401

Version 1.3 (03/2011)

TV7402

Indhold

1. Indledning ............................................................................................... 52

2. Leveringindhold ....................................................................................... 53

3. Funktioner ............................................................................................... 53

4. Vigtigt ...................................................................................................... 54

5. Installations instruktioner ........................................................................ 56

6. Installation ............................................................................................... 57

7. Udløsning af kamera ............................................................................... 60

8. Teknisk data ............................................................................................ 61

© ABUS Security-Center, 03/2011

Alle skridt er taget for at indholdet af denne manual er korrekt. Alligevel kan
hverken forfatterne eller ABUS Security-Center drages til ansvar for skader sket
ved indirekte eller direkte brug af denne manual. Indholdet af denne manual kan
ændres uden yderligere information.

51

1. Indledning

Kære kunde,

Tak fordi du købte dette super mini dome kamera. Du har taget den rigtige
beslutning med valget af dette kamera bygget efter de allernyeste
forskrifter. Kameraet overholder alle standarder lokalt og indenfor
europæiske regulativer. CE godkendelse foreligger og kan rekvireres ved
forespørgsel hos producenten (www.abus-sc.com
denne status, og for en garanti for en sikker operation er det din
forpligtigelse at gennemlæse denne manual nøje.

Dette kamera er udstyret med en 1/4” interline transfer SONY Super HAD
CCD billede sensor og en digital signal processor. Det førsteklasses
kredsløb levere ekstrem lang levetid, og en høj stabilitet. Kameraerne
benytter klasse A mikro elementer der er modstandsdygtige overfor
eksterne elektromagnetiske områder. De leverer knivskarp teknologi for
avanceret videoovervågning.

) . For at opretholde

52

2. Leveringsindhold

- Super-Mini-Dome kamera (model som beskrevet)

- Metal fastgørelses beslag

- Installations instruktioner

- Fastgørelses skruer

3. Funktioner

Alle kameraer fra super mini dome serien har følgende funktioner:

a) Auto elektronisk lukker (AES)
b) Auto gain kontrol (AGC)
c) Auto hvidbalance (ATW)
d) Digital signal processor (DSP)

53

4. Vigtigt

For at undgå elektrisk stød, og for at opretholde garantien så må
afdækningen ikke fjernes.

Undgår regn og fugt. Benyt ikke kameraet hvor der er damp. Dette
kamera er designet udelukkende for benyttelse indendørs. Såfremt at
kamera bliver vådt skal strømmen tages fra øjeblikkeligt. Kameraet skal
herefter tjekkes af en teknikker før at det tages i brug igen.

Ret aldrig kameraet direkte imod solen. Ret aldrig linsen imod solen eller
imod meget kraftigt lysende objekter såsom laserlys. Dette kan beskadige
CCD elementet, og frembringe hvide prikker på monitoren. Dette er et tegn
på at CCD pixels er ødelagte.

54

Benyt kun kameraet under de specificerede temperaturer, fugtighed
og strøm afstande. Såfremt at kameraet benyttes udenfor de specificerede

afstande kan dette resultere i reduceret levetid og en tidlig fejlfunktion. Stor
overskridelse af de angivne afstande kan resultere i at kameraet
øjeblikkeligt kommer i fejlfunktion. Alle specifikationer kan findes under
teknisk data.

Håndter kameraet med forsigtighed. Når kameraet installeres så vær
sikker på at kameraet ikke kan udsættes for fysisk stress (stød, vibrationer,
etc.). Det skal placeres på et sted frit for stød og vibrationer. Ej korrekt
håndtering og transport kan føre til beskadigelse.

55

5. Installations instruktioner

Dette kamera er designet udelukkende for benyttelse indendørs. Såfremt at
kameraet opsættes udenfor kan beskadigelse ske i form af fugt og
temperaturer der ligger udenfor de specificerede afstande. super mini dome
kameraer er ikke udstyret med et IR filter, og kan derfor ikke benyttes i
kombination med IT lys.

Perfekte (farve) video billeder er afhængigt af lysforhold. Vær opmærksom
på dette når der opsættes kunstige lyskilder. Lyskilder med en farve
temperatur forskelligt fra dagslys kan have en effekt på farvekameraer.

Grunden til et dårligt billede går hånd i hånd med dårlig kabling. Udfør en
professionel installation og undgå passive video distributører. Vælg altid
den korteste afstand imellem kamera og video enhed.

Inden der installeres videoovervågning med skjulte kameraer så vær sikke
på at der foreligger retslig begrundelse og godkendelse for dette. JVF
lovgivning.

56

6. Installation

A. BNC / DC kabel hul
B. Afluknings skrue hul
C. Metal fastgørelses beslag
D. Lås

57

Monter metal fastgørelses beslaget med skruer, og roter derefter kameraet
fast på beslaget og lås det.

58

67 eller 108 graders installation 140 graders installation

Benyt den indeni liggende mekanisk designet kugle for at rotere pan / tilt
vinklen.
Pan vinklen er 360°, tilt vinkel fra 20° til 90°.

59

7. Udløsning af kamera

Benyt en lille skruetrækker for at
skubbe til låsen, og drej nu modsat
uret for at udløse kameraet.

60

8. Teknisk data

Model nummer TV7400 TV7401 TV7402

Billede sensor 1/4” SONY Super HAD CCD

TV linjer / pixels 480 TVL / 438.000

Minimum lys

(IRE 30)

2.0 Lux / F2.2

Signal-to-noise ratio > 48 dB

AES 1/50s – 1/100.000s

Linse 2,7mm / F2.2 1,6mm / F2.2 1,4mm / F2.2

Blikvinkel 67° 108° 140°

Video ud 1Vp-p / 75 Ohm / BNC konnektor

Strømkilde 12V DC

Strømforbrug < 50mA

Dimensioner H: 40 x B: 46 mm

Driftstemperatur -10°C – +50°C

61
