Abus TV7140, TV7146, TV7145, TV7147, TV7142 Installation Manual

...
Page 1
Wasserdichte Vario-Focal IR
Videoüberwachungskamera
Installationsanleitung
● Waterproofed vario-focal IR video surveillance camera ……........ 8
● Caméra vidéo de surveillance IR, Variofocal et imperméable….. 15 Instructions d’installation
● Waterdichte vario-focale IR videobewakingscamera……….…… 22 Installatiehandleiding
● Camera per videosorveglianza Vario-Focal IR a tenuta stagna… 29 Istruzioni per l'installazione
● Vandtætte vario focal IR videoovervågnings kameraer………..... 36
Installations guide
TV7147
TV7144 TV7145
V1.0
TV7146 TV7147
Page 2
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser wasserdichten vario-focal Infrarot-Videoüberwachungskamera. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!
Die wasserdichten vario-focal IR-Kameras der Marke Eyseo sind mit einem 1/3“ SONY Super HAD CCD-Bildaufnahmeelement, leistungsstarken infrarot LEDs, einem 3,6 – 9,0 mm Vario­focal-Objektiv und Digitalprozessor ausgestattet. Sie bieten daher höchstes Niveau bei der internen Bildverarbeitung und garantieren eine lange Lebenszeit und hohe Zuverlässigkeit. Diese Kamera ist gegen Eindringen von Wasser geschützt, und kann deshalb bevorzugt in dieser Umgebung eingesetzt werden. Diese Kameras verwenden erstklassige elektronische Bauteile, die sich auch durch äußere elektromagnetische Einflüsse nicht in Ihrer Funktionseigenschaft beeinflussen lassen. Somit bieten diese Kameras alle technischen Voraussetzungen für den Aufbau einer professionellen Videoüberwachungsanlage.
2. Lieferumfang
• Wasserdichte vario-focal Kamera
• Sonnenschutzdach (vorinstalliert)
• Wand-/Deckenhalter
• Montageanleitung
• Justierwerkzeug
3. Merkmale
Alle Kameras der wasserdichten Eyseo-Serie verfügen über folgende Funktionen:
a) Wasserdicht (IP68) b) Elektronische Shutter-Regelung (AES) c) Gegenlichtkompensation (BLC) d) Automatische Verstärkerreglung (AGC) e) Autom. horizontale & vertikale Aperture-Korrektur (APC)
Zusätzlich verfügen die Farbkameras über: f) Automatischen Weißabgleich (AWB) g) Digitale Bildverarbeitung (DSP) h) Automatische Tag/Nacht-Umschaltung i) Elektromechanisch schwenkbarer Infrarot-Sperrfilter (TV7146, TV7147) i) Zertifiziert gemäß BG Prüfcert (UVV Kassen) (nur TV7147)
2
Page 3
4. Sicherheitshinweise
Bitte beachten Sie beim Öffnen bzw. Schließen der Kamera diese Bedienungsanleitung, um die Gefahr eines elektrischen Schlags oder den Verlust der Wasserdichtigkeit, bzw. Gerätegarantie zu vermeiden. Das Öffnen der Kamera ist notwendig, um Brennweite und Fokus justieren zu können.
Die Kamera nicht auf die direkte Sonne richten. Vermeiden Sie es das CCD-Element der Kamera direktem Sonnenlicht auszusetzen. Dies kann zur dauerhaften Zerstörung von einzelnen Bildaufnehmern führen, die als weiße Punkte auf dem Bildschirm dargestellt werden.
Die Kamera nur innerhalb des vorgeschriebenen Temperaturbereichs betreiben. Ein Betrieb der Kamera außerhalb des vorgeschriebenen Bereichs kann zu einer schnelleren Alterung und zu einem vorzeitigen Versagen führen. Eine massive Überschreitung des angegebenen Betriebsbereichs kann auch zu einem Sofortausfall der Kamera führen. Alle Angaben hierzu finden Sie in den technischen Daten.
Die Kamera vorsichtig behandeln. Achten Sie besonders bei der Installation der Kamera darauf, diese nicht zu großen physischen Belastungen (Schläge, Erschütterungen, etc.) auszusetzen. Die Montage sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche Handhabung und Transport kann zu Beschädigungen an der Kamera führen.
5. Montagehinweise
Die Farbkameras der wasserdichten Eyseo-Serie verfügen über einen schwenkbaren IR-Sperrfilter und sind besonders für Überwachungen im Tages- und Nachtbetrieb konzipiert. Die Kameras verfügen weiterhin über eingebaute Infrarot-LEDs, welche automatisch unterhalb 10 Lux zugeschaltet werden (CDS gesteuert). Zusätzlich verfügen die Farbkameras dieser Eyseo­Serie über eine automatische Umschaltung auf Schwarz/Weiß-Betrieb ab einer Beleuchtung unterhalb von 2 Lux.
Erstklassige Videobilder sind im hohen Maße von der verwendeten Beleuchtung abhängig. Achten Sie beim Einsatz von künstlichem Licht auf Leuchtmittel mit einem annähernd tageslichtähnlichen Spektralfarbanteil, da es ansonsten bei Farbkameras zu Farbverfälschungen kommen kann.
Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabelverlegung verbunden. Achten Sie auf saubere Crimpstellen, vermeiden Sie passive Videosignalverteiler, wählen Sie stets einen möglichst kurzen Leitungsweg zwischen Kamera und der folgenden Videoverarbeitungseinrichtung.
Bei Bedarf kann das Sonnenschutzdach der wassergeschützten Kamera demontiert werden.
3
Page 4
6. Beschreibung der Kamera
(1) Video Ausgang
BNC-Ausgang. Hier wird das Videosignal der Kamera abgegriffen (Signalpegel 1V s-s).
(2) Spannungsversorgung
12V DC Gleichspannungversorgung. Zugelassen für die Gleichstromversorgung sind ausschließlich Netzgeräte der Klasse 2. Achten Sie auf die korrekte Polung.
7. Zoom-/Fokuseinstellung
Um den Zoom und den Fokus der Kamera einzustellen, müssen folgende Schritte genau beachtet werden.
7.1. Zum Abnehmen des Sonnenschutzdaches lösen Sie bitte die beiden äußeren Schrauben.
Hinweis: Das Sonnendach kann auf der sich darunter befindlichen Führungsschiene nach vorn oder nach hinten geschoben werden. Die mittlere Schraube dient dabei als Fixierschraube.
7.2. Verwenden Sie den mitgelieferten Sechskantschlüssel zum Lösen und Entfernen der 4 Schrauben auf der Oberseite der Kamera.
4
Page 5

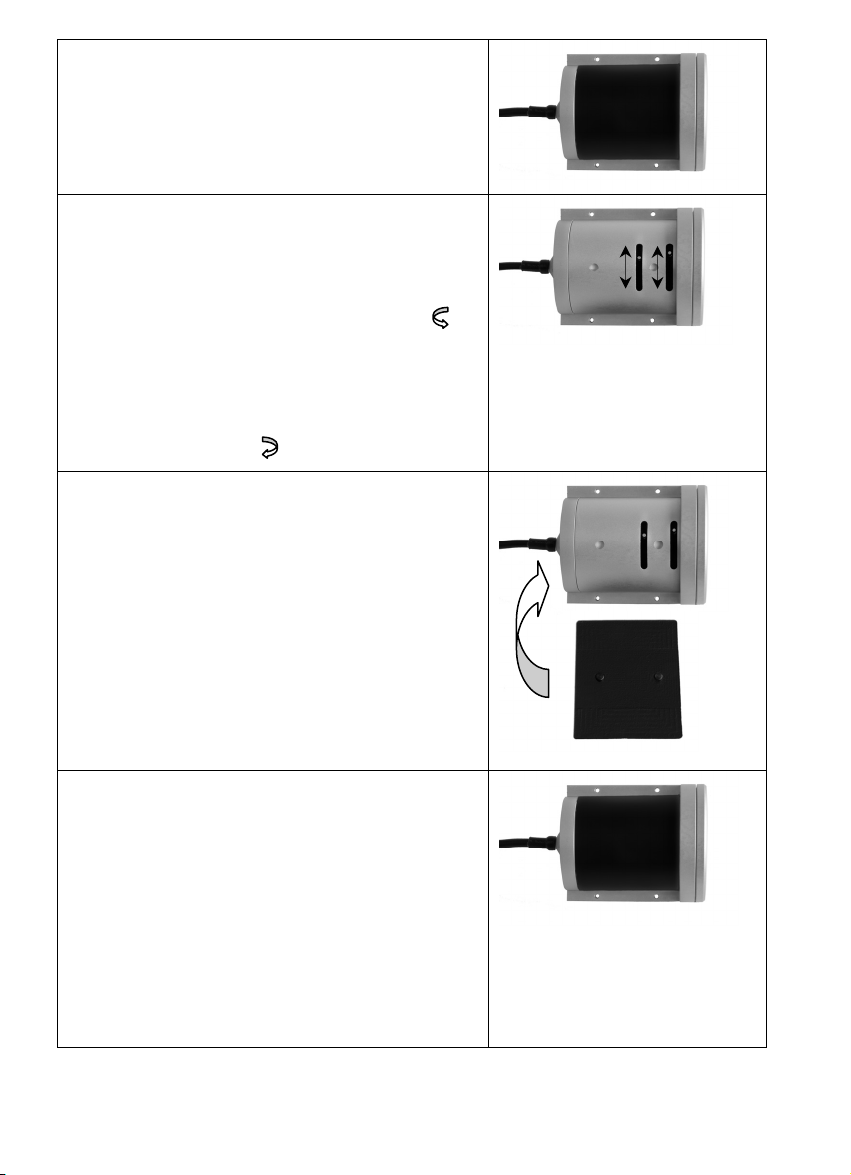

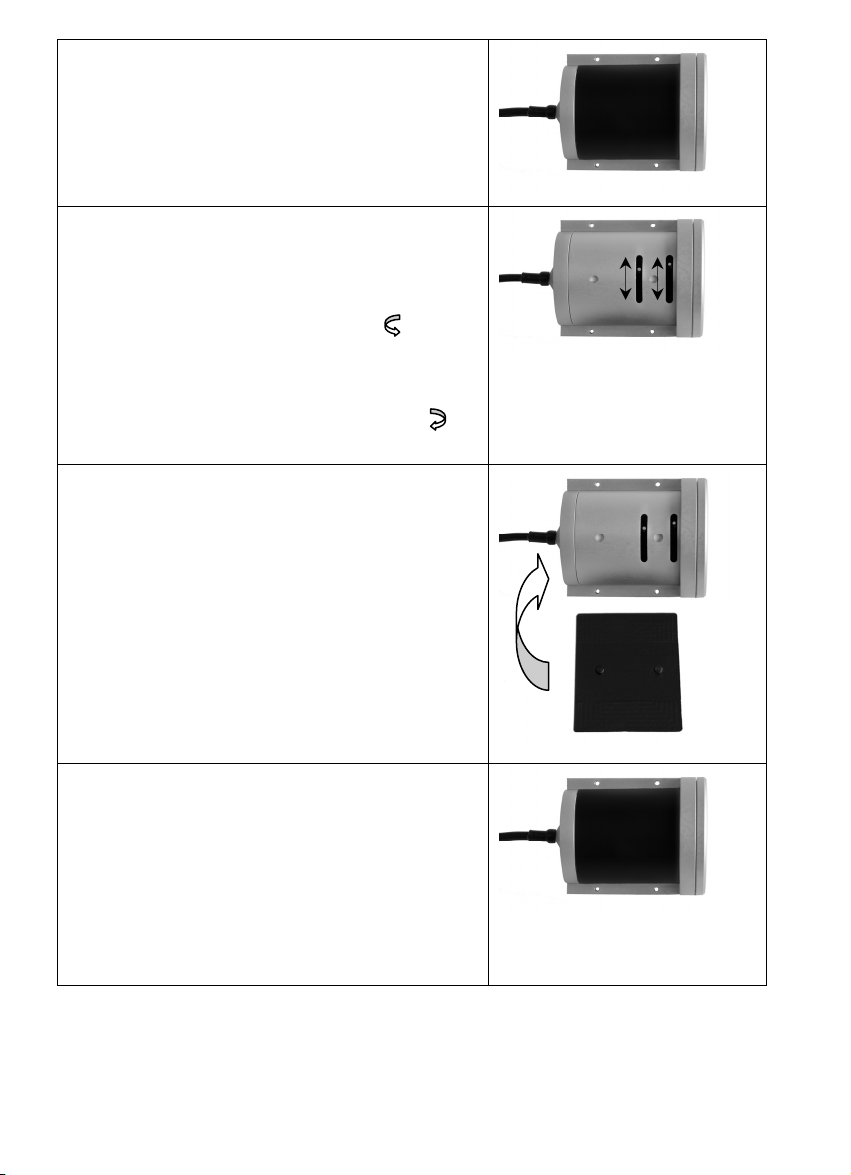

7.3. Entfernen Sie die obere Abdeckung der Kamera vorsichtig. Die darunter liegende schwarze Gummimatte dient als Dichtung zwischen Kameragehäuse und oberer Abdeckung.
Entfernen Sie die schwarze Gummidichtung sehr vorsichtig.
7.4. Nun können Zoom und Fokus mit dem mitgelieferten Justierwerkzeug eingestellt werden. Stecken Sie als erstes das Justierwerkzeug auf den entsprechenden Hebel für Zoom oder Fokus. Drehen Sie das Justierwerkzeug leicht entgegen dem Uhrzeigersinn, um die Fixierung zu lösen ( ).
Stellen Sie nun Zoom und Fokus wie gewünscht ein.
Fixieren Sie nun Zoom und Fokus durch leichtes Drehen des jeweiligen Hebels im Uhrzeigersinn ( ).
7.5. Platzieren Sie die schwarze Gummidichtung wieder auf der Kameraoberseite.
Die Vertiefungen im Kameragehäuse sowie die Erhöhungen auf der Gummidichtung dienen als Orientierung.
A – Zoom
B – Fokus
7.6. Die Gummidichtung muss vollständig mit dem Kameragehäuse abschließen.
Nur dies gewährleistet vollständige Wasserdichtheit!
5
Page 6

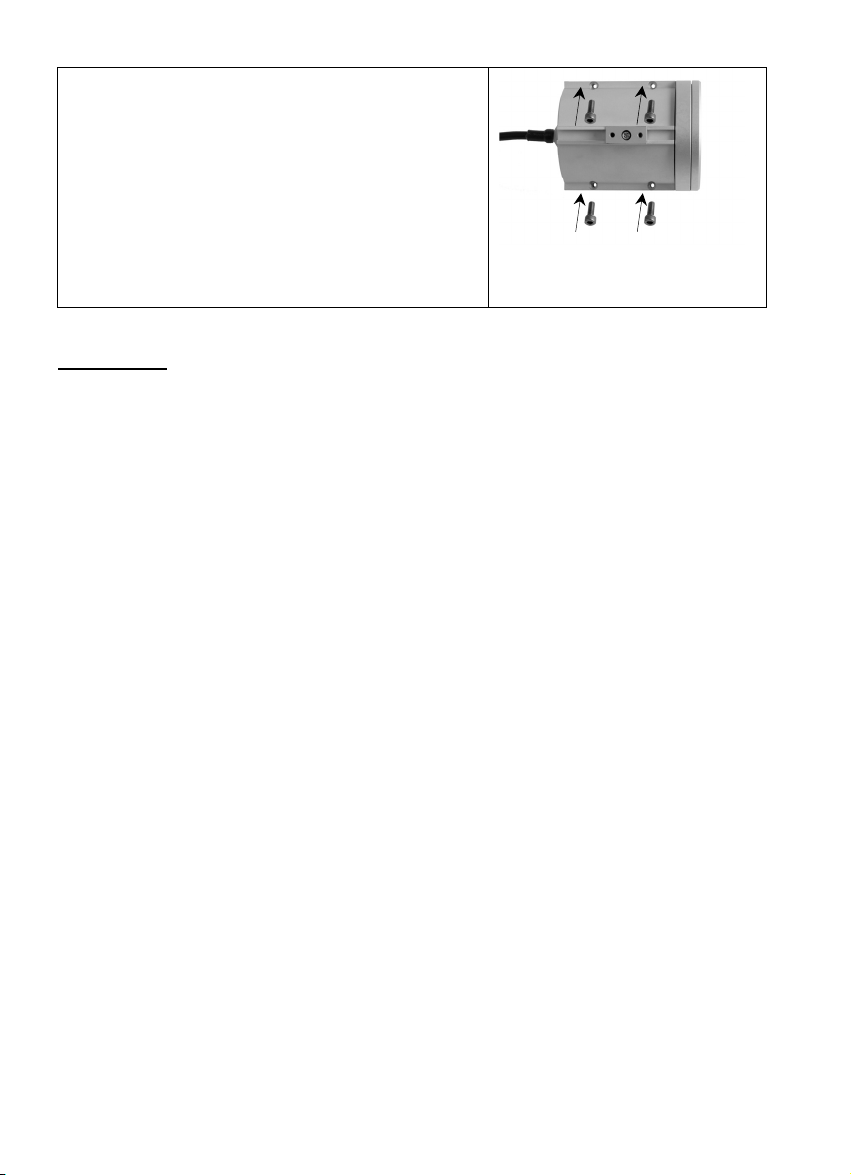

7.7. Verwenden Sie den mitgelieferten Sechskantschlüssel zum Fixieren der 4 Schrauben auf der Oberseite der Kamera.
Die obere Abdeckung der Kamera muss vollständig mit dem Kameragehäuse abschließen! Alle 4 Schrauben müssen vollständig fixiert werden!
Nur dies gewährleistet vollständige Wasserdichtheit!
Platzieren und Fixieren Sie bei Bedarf das Sonnenschutzdach.

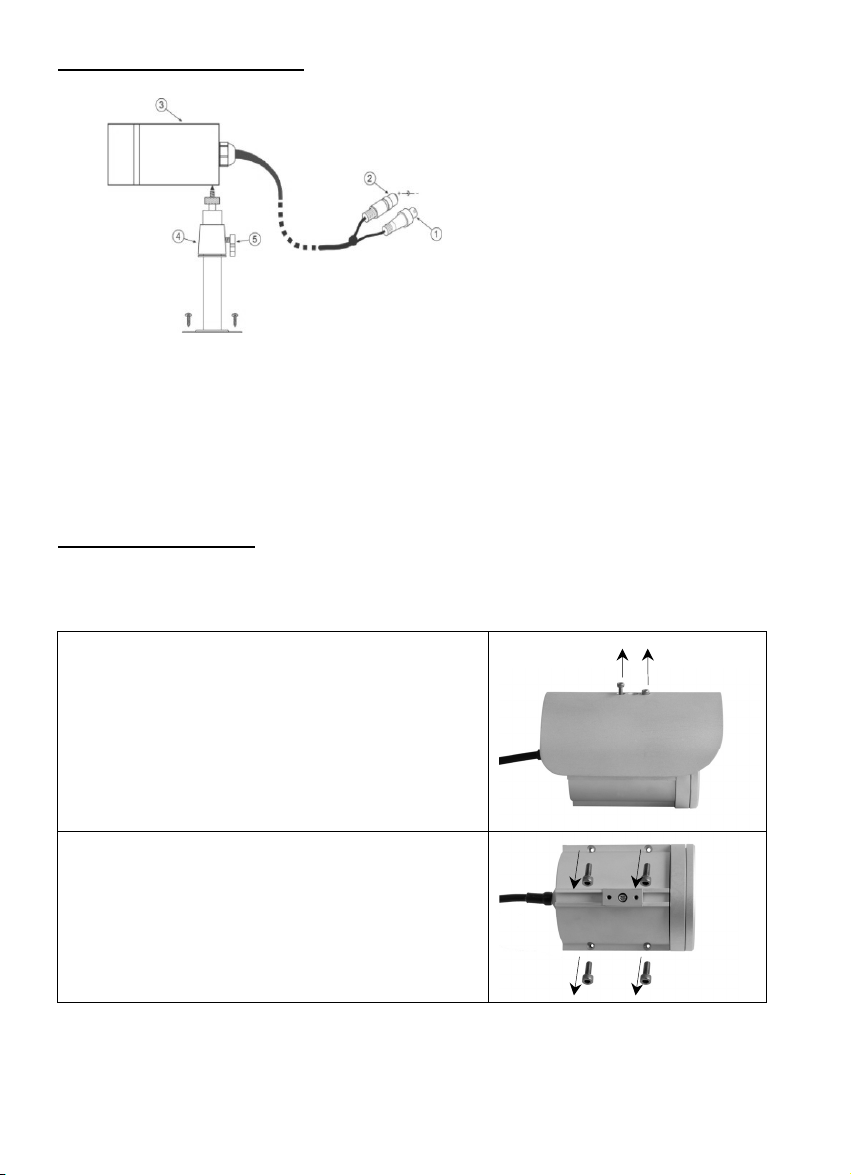

8. Installation
Gehen Sie bei der Installation der Kamera wie folgt vor.
1. Wählen Sie eine geeignete Stelle, an der Sie die Kamera montieren möchten.
2. Verbinden Sie das Videokabel (empfohlener Kabeltyp: RG59) mit dem BNC­Videoausgang (1) der Kamera und dem der Kamera als nächstes angeschlossene Gerät.
Die maximale Kabellänge sollte dabei 200m keinesfalls überschreiten.
3. Schließen Sie eine 12VDC Spannungsversorgung an den Stromanschluss
der Kamera (2) an.
4. Halten Sie die Kamera an die Stelle, an der Sie diese später montieren
möchten. Überprüfen Sie die Ausrichtung und den Blickwinkel der Kamera.
5. Befestigen Sie den mitgelieferten Wand-/Deckenhalter (4) an der gewünschten Stelle und
schrauben Sie den Halter in das Kameragehäuse (3).
6. Ändern Sie gegebenenfalls die Ausrichtung des Kamerahalters, indem Sie die
Fixierschraube (5) leicht lösen und das Kameramodul in die gewünschte Position bringen. Drehen Sie anschließend die Fixierschraube wieder fest, damit die Kamera in der gewünschten Position verbleibt.
Hinweis: Das Sonnendach lässt sich durch Lösen der Fixierschrauben (6) bei Bedarf abnehmen.
6
Page 7
9. Technische Daten: TV7144 – TV7147
Modelnummer TV7144 TV7145 TV7146 TV7147
Bildaufnehmer 1/3’’ SONY Super
Typ S/W S/W Farbe Farbe
TV Linien 420 600 480 550
Mindestbeleuchtung
IR aus
IR an
IR LEDs 42 LEDs / 840 nm / 40° Abstrahlwinkel
IR Reichweite Max. 30 Meter
IR Aktivierung Unterhalb 10 Lux automatisch; CDS gesteuert
Tag/Nacht-Filter Elektromechanisch schwenkbarer Sperrfilter
Signal-Rausch-
Abstand
Elektronische
Shutter-
Regelung
Objektiv 3,6 – 9.0 mm / Vario-Focal-Objektiv
Zoom-Faktor 2.5 x
Hor. Blickwinkel 31 - 77°
Automatischer
Weißabgleich Automatische
Umschaltung
Synchronisation Intern
Infrarot-
Empfindlichkeit
Videoausgang 1Vss / 75Ohm / BNC-Steckanschluss
Stromversorgung 12VDC
Leistungsaufnahme Max. 6.0W
Videonorm PAL
Maße / Gewicht Ø74 x 190mm / 3000g (mit Halter)
Betriebstemperatur -10°C – +50°C
Luftfeuchtigkeit 100 %
Schutzart IP68
HAD CCD
0,01 Lux
0 Lux
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
> 52 dB (AGC aus)
1/50s – 1 / 110.000s
2.400K – 11.000K
unterhalb 2 Lux
1/3“ SONY Super
780-940nm
HAD CCD
1/3“ SONY Super
0,05 Lux
0 Lux IR an
von Farbe auf Schwarz/Weiß
HAD CCD
0,05 Lux
0 Lux IR an
7
Page 8
Waterproofed Vario-Focal IR
Video Surveillance Camera
Installation Instructions
TV7144 TV7145
TV7147
TV7146 TV7147
Page 9
1. Preface
Dear Customer,
Thank you for purchasing this waterproof vario-focal infra-red video surveillance camera, You made the right decision in choosing this state-of-the-art technology, which complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer upon request. To maintain this status and to guarantee safe operation, it is your obligation to observe these operating instructions.
Waterproof vario-focal IR cameras from Eyseo are fitted with a 1/3" SONY Super HAD CCD image sensor, powerful infra-red LEDs, a 3.6 – 9.0 mm vario-focal lens and a digital signal processor. The all state circuitry provides extremely long life and guarantees a high level of reliability. This camera is protected against water and can therefore be used easily in this environment. These cameras use first-class microelements that are resistant to external electromagnetic fields. They offer cutting-edge technology for advanced video surveillance.
2. Scope of delivery
• Waterproof vario-focal camera
• Sun protection roof (preinstalled)
• Wall and ceiling mounting
• Installation instructions
• Adjustment tool
3. Features
All cameras of the waterproof Eyseo series have the following features:
a) Waterproof (IP68) b) Auto-electronic shutter (AES) c) Backlight compensation (BLC) d) Auto gain control (AGC) e) Automatic horizontal & vertical aperture correction (APC)
Additional for colour cameras: f) Auto white balance (AWB) g) Digital signal processing (DSP) h) Automatic day/night switching i) Electromechanically tilted infra-red cut (TV7146, TV7147) i) Accident prevention certification (TV7147 only)
9
Page 10
4. Safety information
To avoid electric shock and prevent the loss of waterproofing, and also to protect your guarantee rights, follow these instructions carefully when opening or closing the camera. You have to open the camera to adjust the focal length and focusing.
Never point the camera towards the sun. Whether the camera is in use or not, never aim the CCD at the sun. This can damage the CCD element and create white dots on the monitor, a sign that CCD pixels are destroyed.
Operate the camera only within the specified temperature range. Operating the camera outside the prescribed ranges can lead to reduced product life and early malfunction. Greatly exceeding the specified operating ranges can also result in immediate failure of the camera. All specifications can be found in the technical data.
Handle the camera with care. When installing the camera, make sure it is not subject to excessive physical stress (shocks, vibrations, etc.). It should be installed in a place that is free from shocks and vibration. Incorrect handling and transport can lead to damage to the camera.
5. Installation instructions
The waterproof Eyseo colour cameras are equipped with a tilting IR filter and are particularly well suited for day and night surveillance. The cameras are have built-in infra-red LEDs that are automatically switched on when illumination falls below 10 lux (CDS-controlled). In addition, the Eyseo colour cameras are equipped with automatic switching for black/white operation when illumination falls below 2 lux.
First-class video pictures are largely dependent on the illumination used. When using artificial light, make sure you use lights with a colour spectrum as near as possible to daylight, since colour distortion can otherwise occur with colour cameras.
The reason for poor picture quality is often bad-quality cabling. Make sure the connections are properly crimped, avoid passive video signal distributors, and always choose the shortest possible cable route between the camera and video processing devices.
If necessary, the sunroof of the waterproof camera can be removed.
10
Page 11

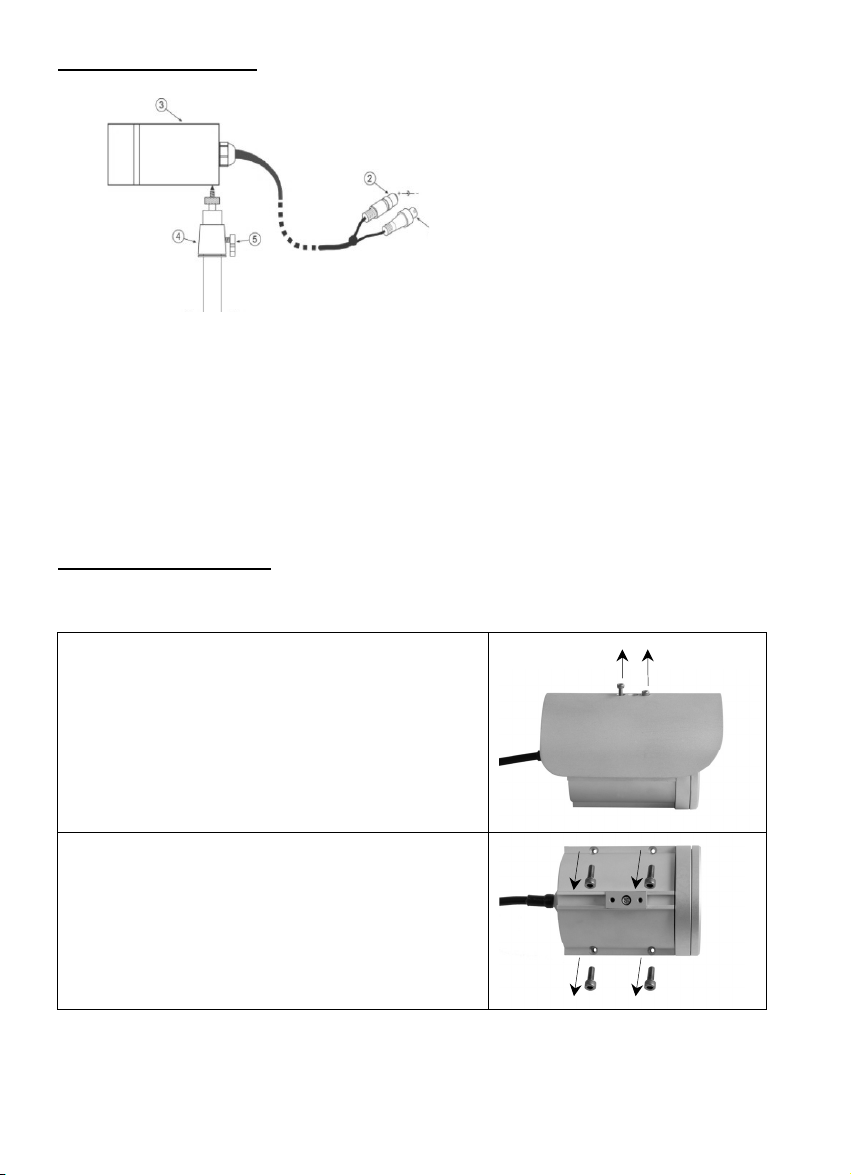

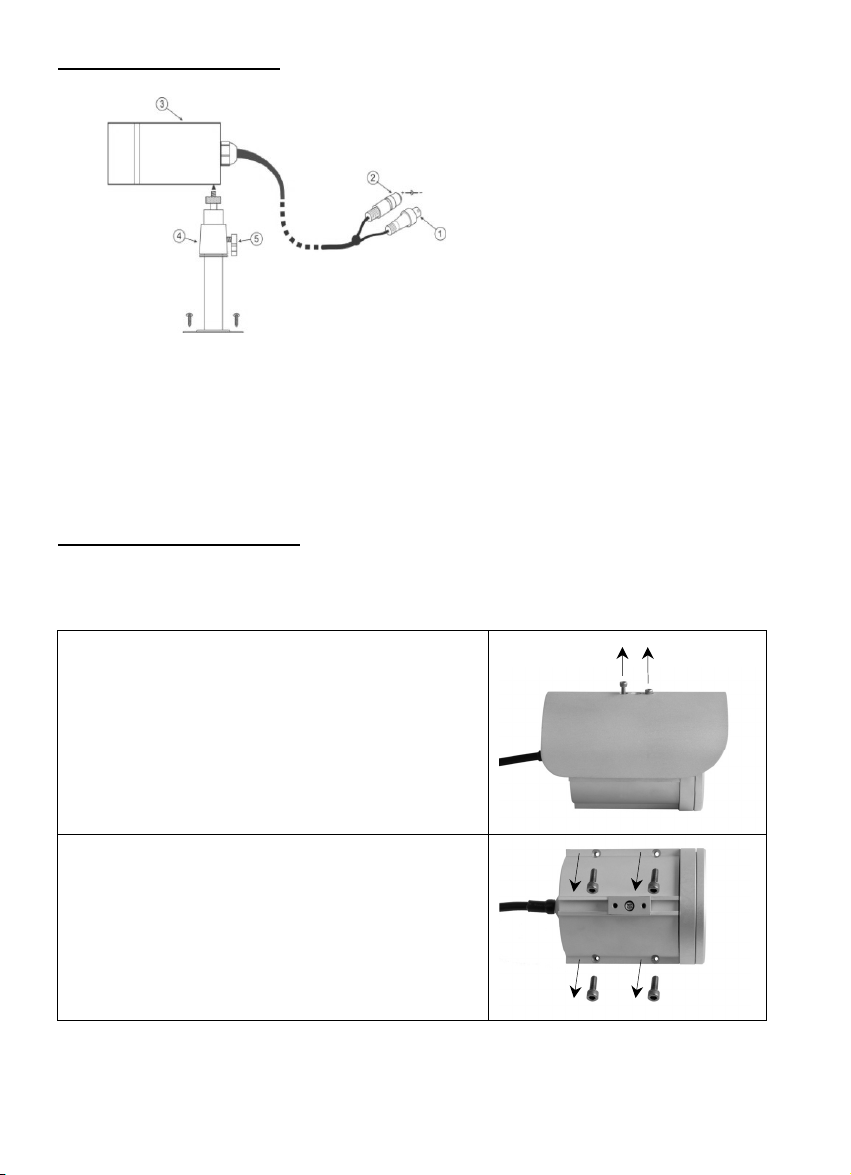

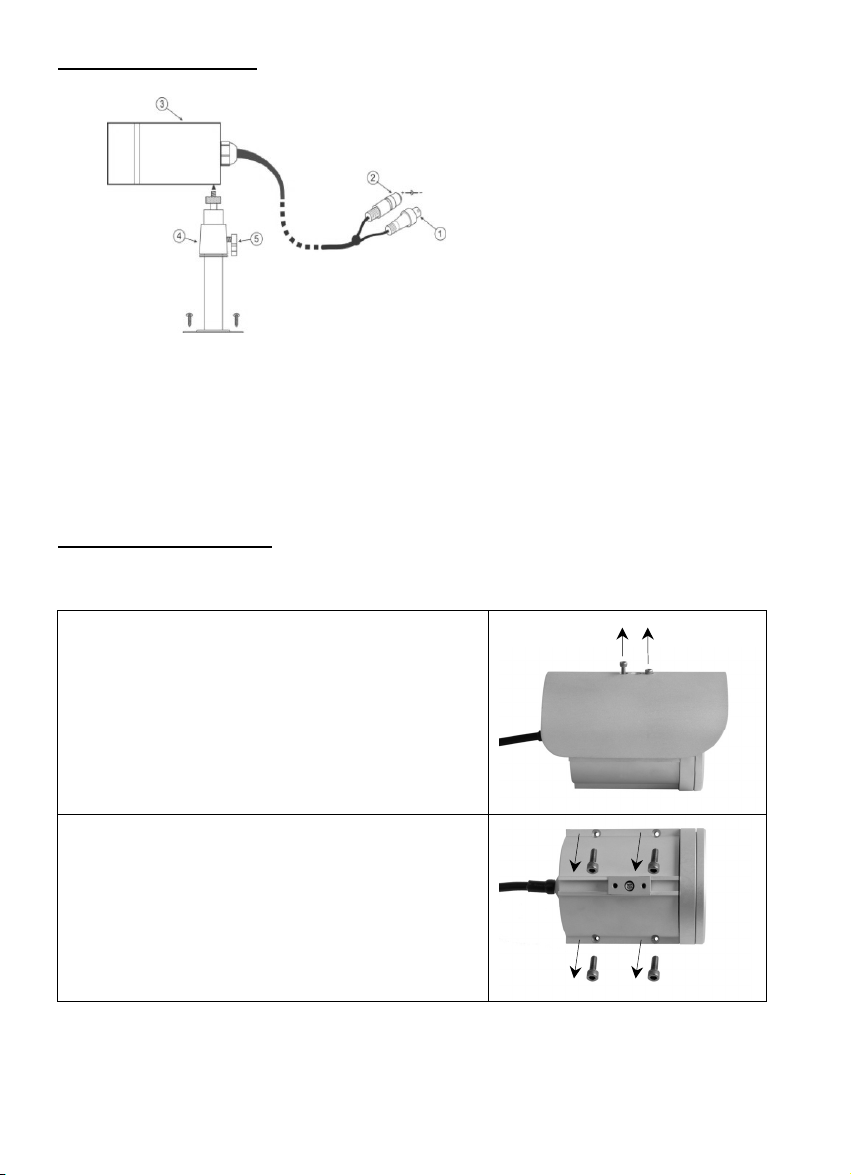

6. Description of camera
(1) Video output connector (VIDEO OUT)
BNC output. This connector is for connecting the camera video signal to the VIDEO IN connector of, for example, the monitor (composite signal: 1Vp-p).
(2) Power input
12V DC voltage. Approved for DC voltage are class 2 power supply units only. Ensure the polarity is correct.
7. Zoom/focus adjustment
To adjust the zoom and the focus of the camera, follow these steps carefully:
7.1. Loosen the two external screws to remove the sunroof.
Important: The sunroof can be pushed forwards or backwards on the guide-rail below. The middle screw is used for fixing it.
7.2. Use the Allen key provided to loosen and remove the 4 screws on the top of the camera.
11
Page 12

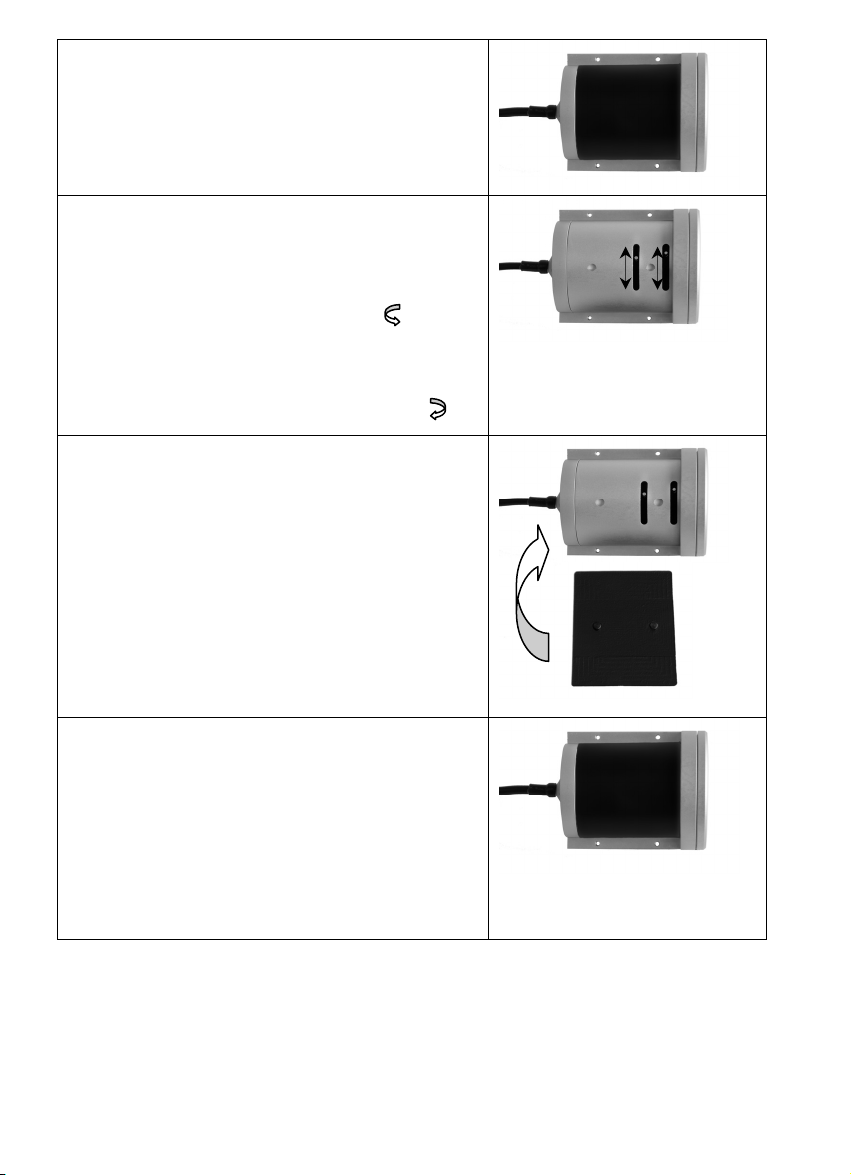

7.3. Carefully remove the upper camera cover. The black rubber pad under the cover serves as a seal between the camera housing and the upper cover.
Remove the black rubber seal very carefully.
7.4. You can now adjust the zoom and focus with the adjusting tool provided. First, place the adjusting tool on either the zoom or the focus lever. Turn the adjusting tool slightly in an anticlockwise direction to loose the fixing ( ).
Now adjust zoom and focus as required.
Now fix zoom and focus by slightly turning the respective lever in a clockwise direction ( ).
7.5. Place the black rubber seal on the top of the camera.
The slots in the camera housing and the raised parts of the rubber seal help you to place the seal correctly.
A – Zoom
B – Focus
7.6. The rubber seal must fit the camera housing completely.
Only this will guarantee that the camera is completely waterproof.
12
Page 13

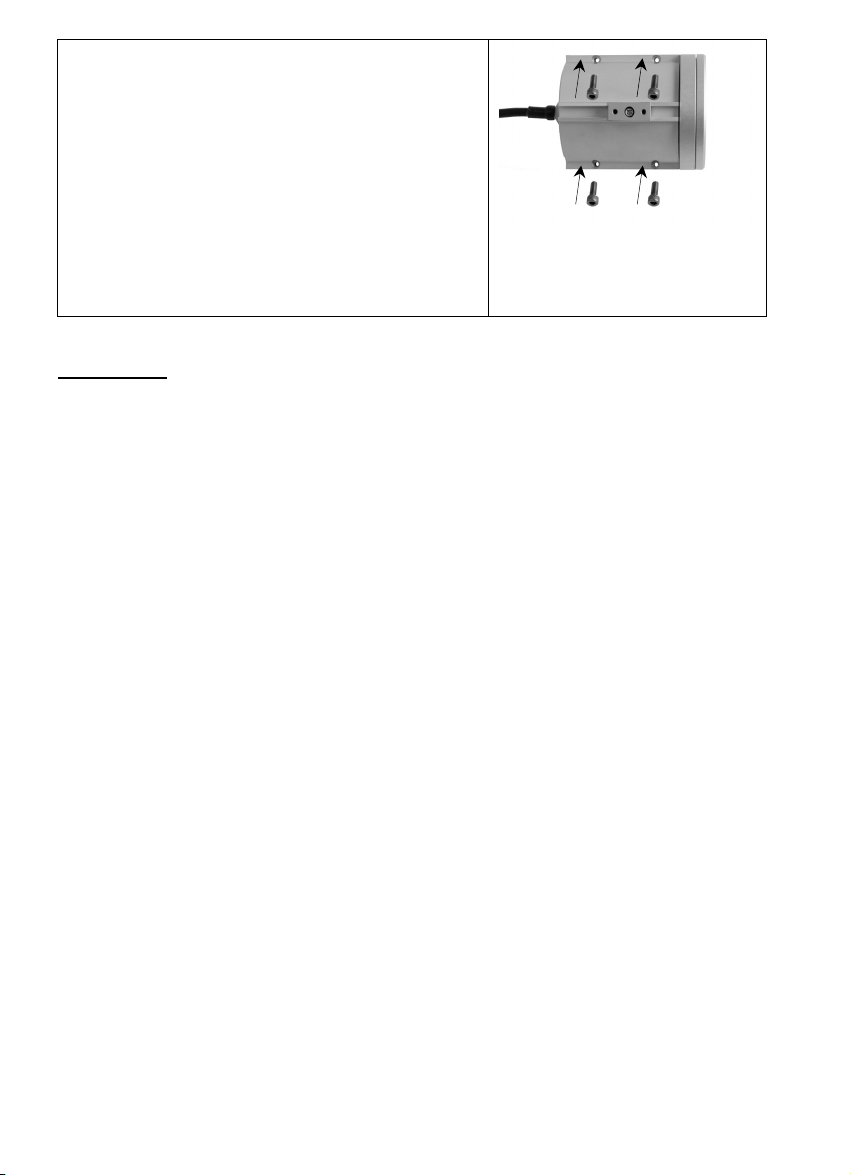

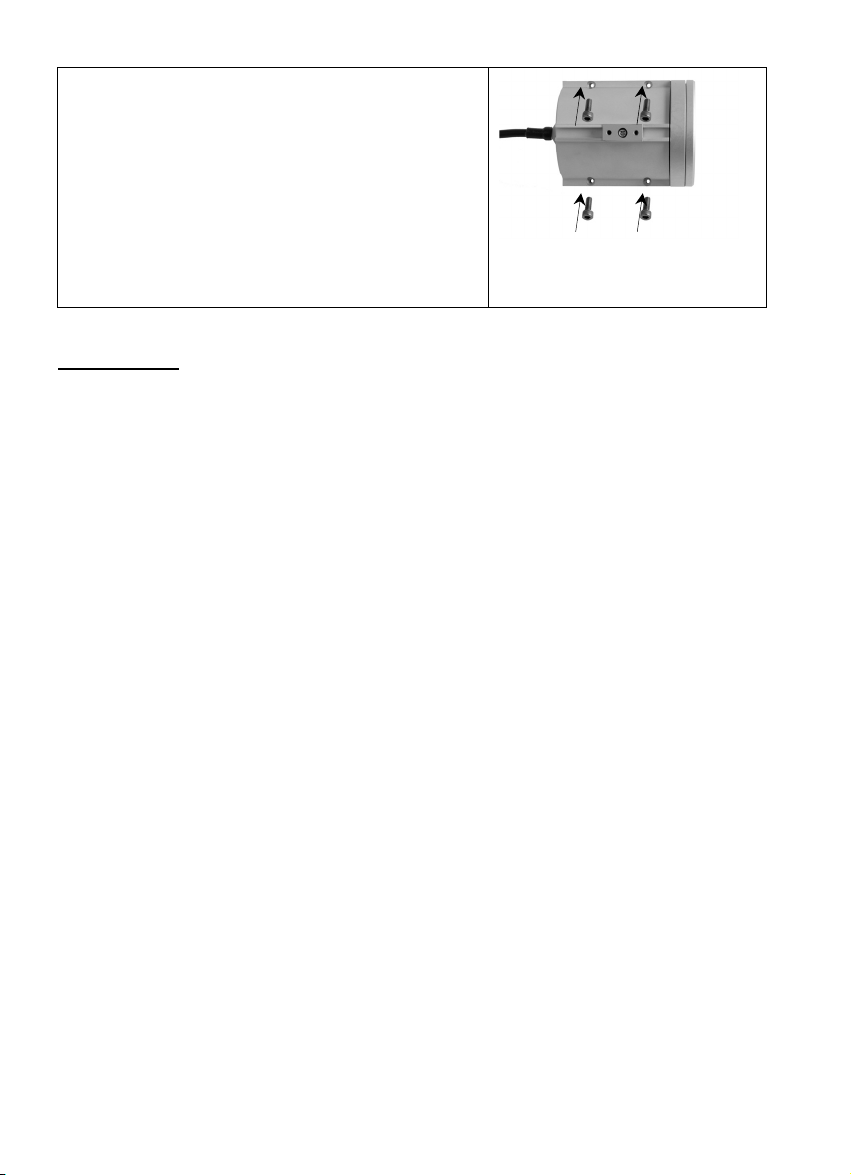

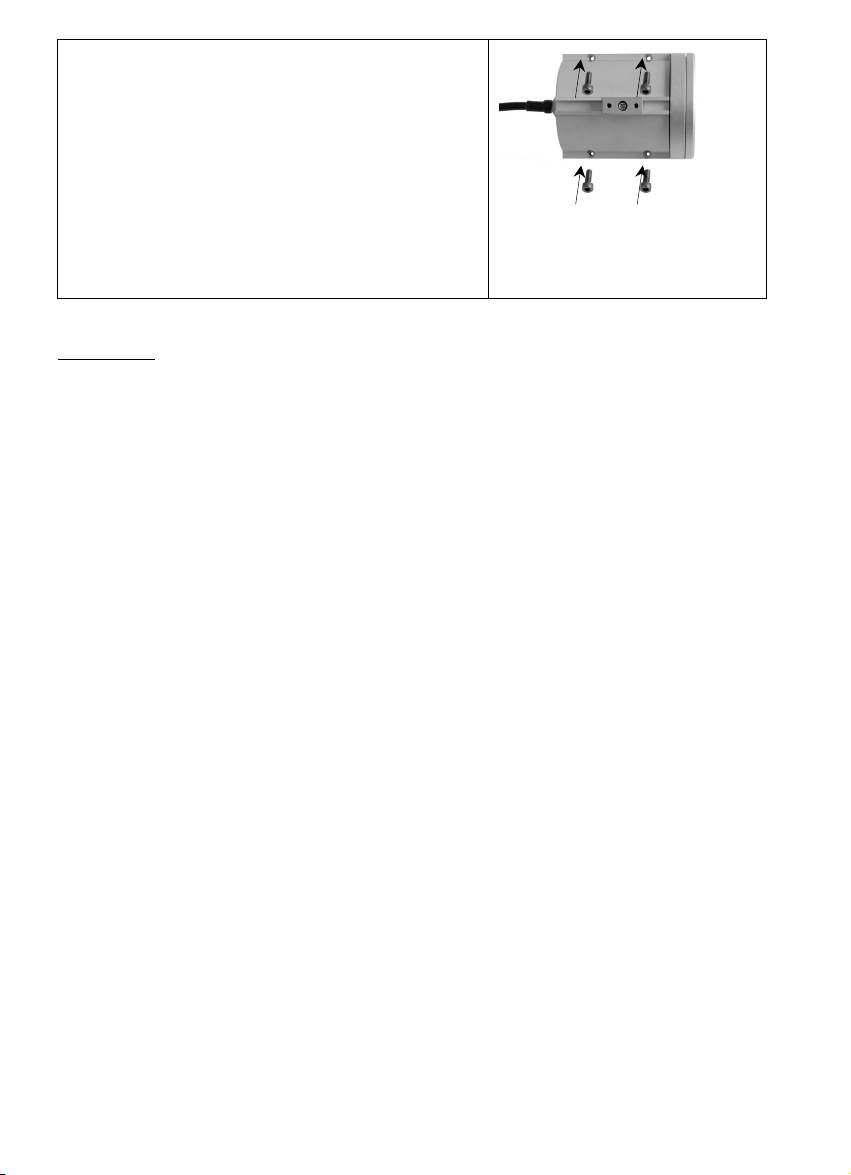

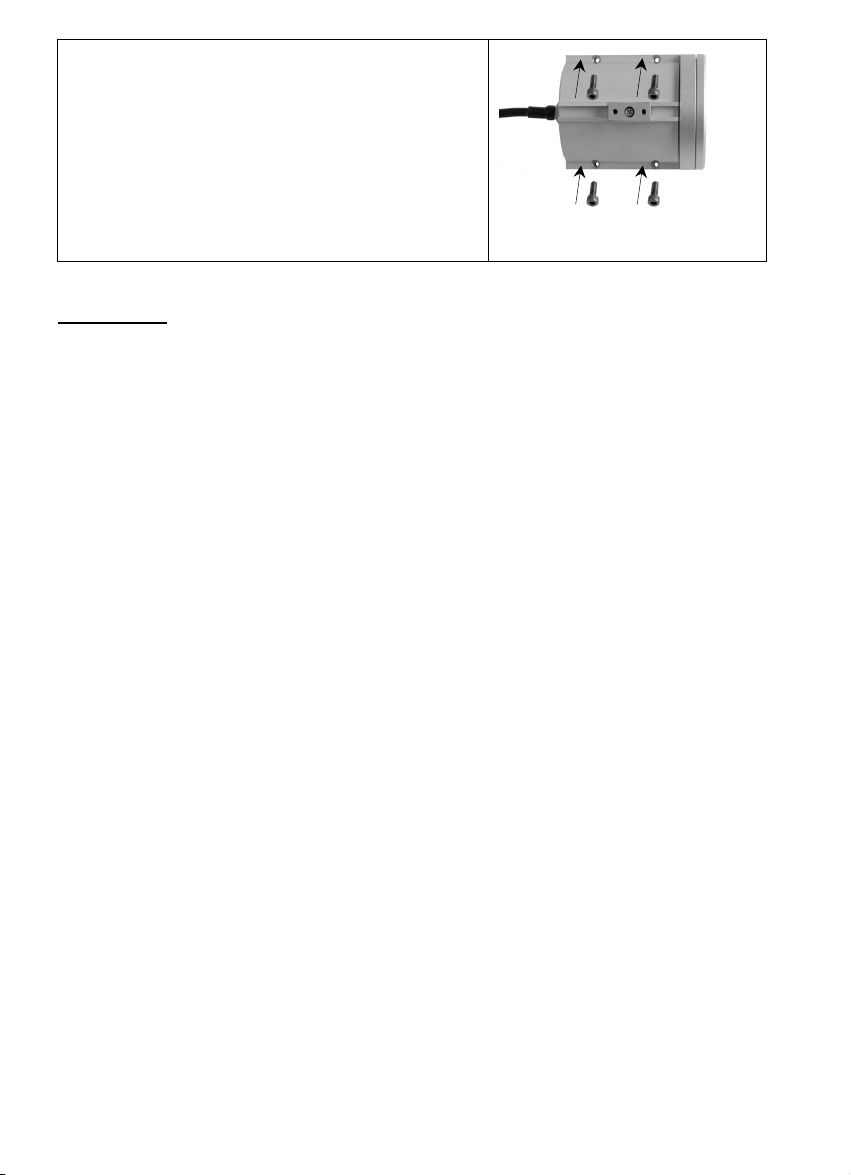

7.7. Use the Allen key provided to tighten the 4 screws on the top of the camera.
The upper cover of the camera must fit the camera housing completely. All 4 screws must be fully tightened.
Only this will guarantee that the camera is completely waterproof.
Place and fix the sunroof if used.
8. Installation
Proceed as follows when installing the camera.
1. Select a suitable place to mount the camera.
2. Connect the video cable (recommended cable type: RG58) with the BNC video output (1) of the camera and with the output of the camera as the next connected device.
The maximum cable length must not exceed 200 m.
3. Connect a 12V DC voltage supply to the power input
of the camera (2).
4. Hold the camera at the location where you want to mount it later.
change. Check the orientation and angle of the camera.
5. Fasten the supplied wall or ceiling mount (4) to the desired installation location and
screw the mount into the camera housing (3).
6. Change the orientation of the camera holder if necessary by slightly loosening the fixing
screw (5) and changing the position as required. Then tighten the fixing screw so that the camera remains in the desired position.
Important: You can remove the sunroof by loosening the fixing screws (6).
13
Page 14
9. Technical data: TV7144 – TV7147
Model number TV7144 TV7145 TV7146 TV7147
CCD element
Type B/W B/W Colour Colour
TV lines 420 600 480 550
Minimum illumination
IR off IR on
IR LEDs 42 LEDs / 840 nm / 40° radiation angle
IR range Max. 30 meters
IR activation Below 10 Lux automatic; CDS-controlled
Day/night filter Elektromechanically tilted cut
Signal-to­noise ratio Electronic
shutter control
Lens 3.6 – 9.0 mm / vario-focal lens
Zoom factor 2.5 x
Hor. Angle of vision 31 - 77°
Automatic white
balance
Automatic
switching
Synchronisation Internal
Infrared
Sensitivity
Video OUT 1Vp-p / 75Ohm / BNC connector
Power supply 12V DC
Power consumption Max. 6.0W
Video norm PAL
Dimensions /
Weight
Ambient operating
temperature
Ambient operating
humidity
Protection type IP68
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
> 52 dB (AGC off)
1/50s – 1 / 110,000s
2,400K – 11,000K
Below 2 Lux
Ø74 x 190mm / 3000g (with bracket)
1/3“ SONY Super HAD
780-940nm
-10°C – +50°C
100 %
CCD
0,05 Lux
0 Lux IR an
from colour to black/white
1/3“ SONY Super HAD
CCD
0,05 Lux
0 Lux IR an
14
Page 15
Caméra vidéo de surveillance Variofocal IR imperméable à l’eau
Instructions d'installation
TV7144 TV7145
TV7146 TV7147
TV7147
Page 16
1. Préface
Chère cliente, cher client,
Nous vous remercions d’avoir porté votre choix sur cette caméra de surveillance vidéo PROFILINE Infrarouge, variofocal et imperméable à l’eau. Par l’achat de ce produit, vous disposez maintenant d’un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persiste et qu’un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage!
La caméra infrarouge imperméable PROFILINE est équipée d’un capteur d’images de type 1/3“ Super HAD CCD de Sony, des DELs infrarouge, d’un objectif de 3,6-9,0 mm et d’un processeur numérique. C’est la raison pour laquelle elle garantit un niveau optimal de traitement interne de l’image et un service longue durée ainsi qu’une haute fiabilité. Ces caméras intègrent des composants électroniques de premier ordre dont les caractéristiques de fonctionnement ne sont pas altérées par des champs électromagnétiques extérieurs. De cette manière, ces caméras réunissent toutes les conditions préalables au montage d’un système professionnel de vidéosurveillance.
2. Livraison
• Caméra imperméable et Variofocale
• Toit pare-soleil (pré installé)
• Support de montage mural/au plafond
• Manuel de montage
• Outils d’ajustement
3. Fonctions
Toutes les caméras de la série Eyseo imperméable disposent des fonctions suivantes:
a) Imperméable à l’eau (IP68) b) réglage électronique de l’obturateur (AES) c) compensation du contre jour (BLC) d) réglage automatique du gain vidéo (AGC) e) correction automatique horizontale et verticale du diaphragme (APC)
Toutes les caméras couleur disposent en outre de : f) d’un équilibrage automatique des blancs (AWB) g) d’un traitement numérique de l’image (DSP) h) Commutation automatique Jour/Nuit i) Filtre infrarouge électro-mécanique et pivotant (TV7146, TV7147) i) d’une certification conforme BG-PRÜFZERT (organisme de certification des caisses allemandes d'assurance contre les accidents du travail et les maladies professionnelles (caisses OLAA) – uniquement TV7147
16
Page 17
4. Consignes de sécurité
Pour éviter un court-circuit et garder l’imperméabilité et la garantie de la caméra, veuillez prendre en considération le manuel d’utilisateur lors de l’ouverture et la fermeture de la caméra. Il faut ouvrir la caméra pour ajuster la distance focale et le foyer.
Ne pas diriger directement la caméra vers le soleil. Eviter d’exposer directement l’élément CCD au soleil. Ceci risque d’entraîner une destruction irréversible des divers capteurs d’images apparaissant sur l’écran sous forme de points blancs.
N’utiliser la caméra que dans les limites prescrites de la plage de températures. Une utilisation de la caméra hors de la plage indiquée risque d’accélérer son vieillissement et d’entraîner rapidement une défaillance. Un dépassement massif de la plage de fonctionnement indiquée peut aussi se solder immédiatement par une panne de la caméra. Toutes les informations à ce sujet figurent dans la fiche technique.
Manipuler soigneusement la caméra. Lors de l’installation de la caméra, veiller à ne pas l’exposer à des contraintes physiques trop importantes (coups, vibrations, etc.). Le site de montage devrait autant que possible être exempt de vibrations. Des erreurs de manipulation et de transport risquent d’endommager la caméra.
5. Instructions de montage
Les caméras en couleur imperméables de la série Eyseo disposent d’un filtre infrarouge et sont conçues pour la surveillance jour et nuit. Les caméras disposent de DEls intégrées qui s’allument automatiquement si l’illumination est inférieure à 10 Lux (Caméras contrôlées par CDS). En outre, toutes les caméras de la série Eyseo disposent d’une commutation blanc/ Noire si l’illumination est inférieure à 2 Lux.
L’obtention d’images vidéo de premier ordre dépend en grande partie de l’éclairage utilisé. Lors de l’éclairage artificiel, veiller à faire appel à un éclairage ayant une pureté d’excitation presque naturelle. Dans le cas contraire, le rendu chromatique risquerait d’être défectueux.
Une mauvaise qualité d’image est étroitement liée à la qualité de pose des câbles. Veiller à ce que les points de raccordement soient nets. Eviter les mélangeurs passifs de signaux vidéo. Préférer plutôt la pose d’un câble court entre la caméra et le dispositif de traitement des signaux vidéo à proximité.
Le toit pare-soleil de la caméra imperméable à l’eau salée peut être démonté si besoin est.
17
Page 18
6. Description de la caméra
(1) Sortie vidéo
Sortie BNC. Endroit de sortie du signal vidéo de la caméra (niveau des signaux 1 V
).
pp
(2) Alimentation en tension
Alimentation en tension de 12 V c.c. Seuls les blocs d’alimentation de classe 2 sont autorisés pour l’alimentation en courant continu. Tenir compte de la polarité.
7. Ajustement du Foyer/Zoom
Veuillez prendre en considération les indications suivantes pour l’ajustement du zoom et du foyer.
7.1. Devissez les deux vis extérieures pour enlevez le toit pare-soleil.
Indice : Le toit pare-soleil peut être poussé devant et
derrière. La vis du milieu est une vis de fixation.
7.2. Pour dévisser et enlever les 4 vis sur le toit de la
Caméra, veuillez utiliser la clé à six bords livrée.
18
Page 19

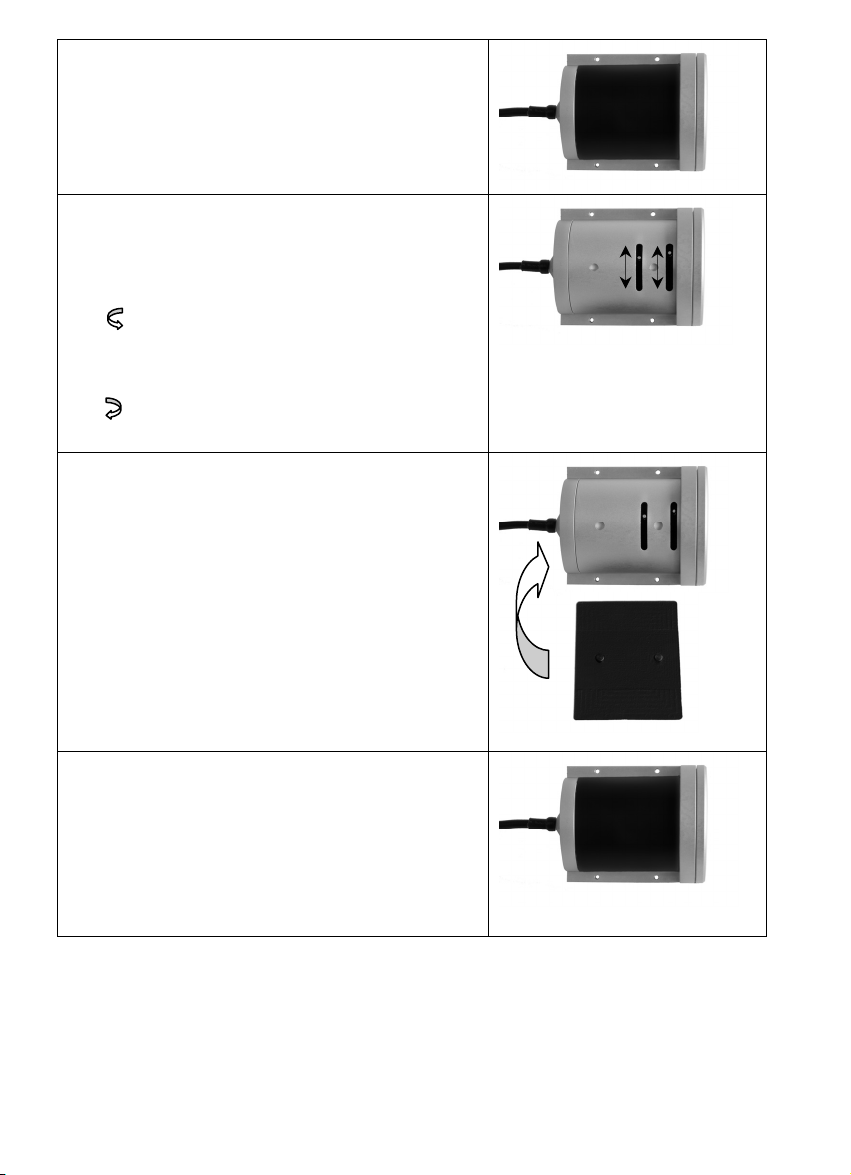

7.3. Enlevez soigneusement le couvercle supérieur de la caméra. La natte en caoutchouc noire serre comme joint entre le boîtier et le couvercle de protection.
Enlevez très soigneusement le natte en caoutchouc.
7.4. A l’aide de l’outil d’ajustement vous pouvez maintenant
ajustez le zoom et le foyer. Entrez en premier l’outil d’ajustement dans le levier correspondant du zoom ou du foyer. Pour desserrer la fixation, tournez l’outil d’ajustement dans le sens contraire de l’aiguille de la montre.
Réglez maintenant soigneusement le zoom et le foyer comme souhaité.
Fixez maintenant le zoom et le foyer en tournant soigneusement le levier correspondant vers le sens de l’aiguille de la montre.
7.5. Replacez la natte en caoutchouc noire sur la face
supérieure de la caméra.
Les approfondissements du boîtier de la caméra et les accroissements de la natte en caoutchouc servent à l’orientation.
A – Zoom
B – Foyer
7.6. La natte en caoutchouc doit appuyer complètement la
surface de la caméra.
Seulement cela garantie l’imperméabilité à l’eau.
19
Page 20
7.7. Pour fixer les 4 vis sur la face supérieure de la caméra,
veuillez utiliser la clé à six bords livrée.
Le couvercle supérieur doit appuyer complètement le
boîtier de la caméra ! les 4 vis doivent être très bien fixer.
Seulement cela garantie l’imperméabilité à l’eau.
Placez et fixez le toit pare-soleil si besoin est.
8. Installation
Procéder comme suit pour installer la caméra :
1. Choisir un site adéquat sur lequel monter la caméra.
2. Brancher la sortie vidéo (1) de la caméra à l’appareil à proximité de la caméra, par le biais du câble vidéo. La longueur maximale du câble ne doit en aucun cas dépasser 200 m.
3. Raccorder le bloc d’alimentation en tension de 12 V c.c. fourni au branchement électrique de la caméra (2).
4. Tenir la caméra à l’endroit où elle devra être montée dans une phase ultérieure. Vérifier l’orientation et l’angle de visée de la caméra.
5. Fixer le support de montage mural/au plafond (4) faisant partie de la livraison à l’endroit souhaité et visser le support au boîtier de la caméra (3)
6. Le cas échéant, modifier l’orientation du support de caméra en desserrant légèrement la vis de fixation (5) et en positionnant le module caméra à volonté. Ensuite resserrer fermement la vis de fixation, pour que la caméra demeure dans la position souhaitée.
Indication: Devissez les vis de fixation (6) pour enlever le toit pare-soleil si besoin est.
20
Page 21
9. Fiche technique: TV7144 – TV7147
Numéro de modèle TV7144 TV7145 TV7146 TV7147
Capteur
d’images
Type
Lignes TV 420 600 480 550
Eclairage minimal
IR désactivé
IR activé
DEL IR 42 DELs / 840 nm / 40° Angle d’émission
Portée IR Max. 30 Mètres
Activation IR Automatique au dessous de 10Lux; contrôlée par CDS
Filtre Jour/Nuit Filtre électro-mécanique pivotant
Rapport signal/bruit > 52 dB (AGC éteinte)
Réglage
électronique de
l’obturateur
Objectif Objectif vario-focale / 3,6 – 9.0 mm
Facteur –zoom 2.5 x
Angle horizontal 31 - 77°
Equilibrage
automatique des
blancs
Commutation
automatique
Synchronisation Interne
Sensibilité infrarouge
Sortie vidéo 1Vss / 75 ohms / prise BNC
Alimentation 12VDC
Consommation Max. 6.0W
Norme vidéo PAL
Dimensions/Poids Ø74 x 190mm / 3000g ( support inclus )
Température de fonctionnement
Humidité it 100 %
Indice de protection IP68
1/3’’ SONY Super
HAD CCD
B/N B/N Couleur Couleur
0,01 Lux
0 Lux
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
1/50s – 1 / 110.000s
2.400K – 11.000K
Moins de 2 lux
1/3“ SONY Super HAD
0 Lux IR allumée
780-940nm
-10°C – +50°C
CCD
0,05 Lux
Passage de couleur à noir et blanc
1/3“ SONY Super
HAD CCD
0,05 Lux
0 Lux IR allumée
21
Page 22
Waterdichte vario-focale IR
videobewakingscamera
Installatiehandleiding
TV7144 TV7145
TV7147
TV7146 TV7147
Page 23
1. Voorwoord
Geachte klant,
We willen u bedanken voor de aanschaf van deze waterdichte, vario-focale infrarood­videobewakingscamera. Met deeze camera heeft u een product in handen dat volgens de modernste techniek geproduceerd werd. De camera voldoet aan alle eisen van de geldende Europese en nationale richtlijnen. De conformiteit werd bewezen, de desbetreffende verklaringen en documentatie zijn bij de fabrikant gedeponeerd. U dient als gebruiker deze montagehandleiding te volgen om deze conditie te bewaren en een veilige bediening te garanderen.
De waterdichte, vario-focale IR-camera’s van het merk Eyseo zijn uitgerust met een 1/3’’ SONY Super HAD CCD-beeldopname-element, infrarood-LEDs met groot vermogen, een 3,6 – 9,0 mm vario-focaal objectief en digitaalprocessor. Ze bieden daarom het hoogste niveau bij de interne beeldverwerking en garanderen een lange levensduur en grote betrouwbaarheid. Deze camera is tegen het binnendringen van water beschermd, en kan daarom juist in deze omgeving gebruikt worden. Voor deze camera’s worden eersteklas elektronische onderdelen gebruikt, waarop externe elektromagnetische inwerkingen geen invloed hebben op het functioneren. Daarom bieden deze camera’s alle technische voordelen voor de opbouw van een professionele videobewakingsinstallatie.
2. Bij de levering inbegrepen
• Waterdichte. vario-focale camera
• Zonwering (voorgemonteerd)
• Wand-/plafondhouder
• Montagehandleiding
• Afstelgereedschap
3. Kenmerken
Alle camera’s van de waterdichte Eyseo-serie beschikken over de volgende functies:
a) Waterdicht (IP68) b) Elektronische Shutter-regeling (AES) c) Tegenlichtcompensatie met vensterhistogram (BLC) d) Automatische versterkingsregeling (AGC) e) Autom. horizontale & verticale openingscorrectie (APC)
De kleurencamera’s beschikken daarnaast over: f) Automatische witbalans (AWB) g) Digitale beeldverwerking (DSP) h) Automatische dag/nacht-omschakeling i) Elektromechanisch, draaibaar infrarood-sperfilter (TV7146, TV7147) i) Certificaat volgens BG Prüfcert (UW-klasse) (alleen TV7147)
23
Page 24
4. Veiligheidsmaatregelen
Raadpleeg bij het openen en sluiten van de camera de bedieningshandleiding om het risico van een elektrische schok of het verlies van de waterdichtheid, resp. apparaatgarantie te voorkomen. Het openen van de camera is noodzakelijk om de brandpuntsafstand en focus te kunnen afstellen.
De camera niet op direct zonlicht richten. Vermijd dat het CCD-element van de camera in direct zonlicht komt te staan. Dit kan tot substantiële schade van de aparte beeldopnemers leiden; dit wordt als witte puntjes op het beeldscherm weergegeven.
De camera alleen binnen het voorgeschreven temperatuurbereik gebruiken. Het gebruik van de camera buiten het voorgeschreven bereik kan tot een snellere veroudering en tot een voortijdige uitval van de camera leiden. Een buitensporige overschrijding van het aangegeven gebruiksbereik kan ook tot een directe uitval van de camera leiden. Alle informatie hiervoor kunt u in de technische gegevens vinden.
De camera voorzichtig behandelen. Let er in het bijzonder bij de installatie van de camera op dat deze niet aan te grote fysische belastingen (slagen, stoten enz) wordt blootgesteld. De montage moet op een zo schokvrij mogelijke plek plaatsvinden. Verkeerd onderhoud en transport kan tot schade aan de camera leiden.
5. Montagetips
De kleurencamera’s van de waterdichte Eyseo-serie beschikken over een draaibaar IR-sperfilter en zijn in het bijzonder voor bewaking overdag en ’s nachts toegerust. De camera’s beschikken bovendien over ingebouwde infrarood-LEDs, die automatisch onder de 10 Lux ingeschakeld worden (CDS-gestuurd). De kleurencamera van deze Eyseo-serie beschikt bovendien over een automatische omschakeling op zwart/wit vanaf een belichting van onder de 2 Lux.
Eersteklas videobeelden zijn in hoge mate van de gebruikte belichting afhankelijk. Let bij gebruik van kunstlicht op verlichtingsmiddelen met een het daglicht benaderende, spectraal kleuraandeel; bij kleurencamera’s kunnen kleurvervalsingen ontstaan.
De oorzaak voor slechte beeldkwaliteit is nauw verbonden met de kwaliteit van de kabelplaatsing. Let op zuivere hoekplaatsen, vermijd passieve videosignaalverdelers, kies steeds een zo kort mogelijke omleidingsweg tussen de camera en de volgende videoverwerkingsinrichting.
De zonwering van de zoutwaterbestendige camera kan naar wens gedemonteerd worden.
24
Page 25
6. Beschrijving van de camera
(1) Video-uitgang
BNC-uitgang. Hier wordt het videosignaal van de camera afgetast (signaalniveau 1 V s-s).
(2) Stroomtoevoer
12 V DC gelijkspanning. Uitsluitend netapparaten van klasse 2 zijn toegestaan voor de gelijkspanning. Let op de juiste polariteit.
7. Zoom-/focusinstelling
Om de zoom- en focusfunctie van de camera in te stellen, moeten de volgende stappen nauwkeurig gevolgd worden.
7.1. Maak voor het verwijderen van de zonwering de beide buitenste schroeven los.
N.B.: De zonwering kan ook op de zich daaronder bevindende geleidingsrail naar voren en naar achteren worden geschoven. De middelste schroef dient als bevestigingsschroef.
7.2. Gebruik de meegeleverde inbussleutel om de 4 schroeven los te draaien en van de bovenkant van de camera te verwijderen.
25
Page 26
7.3. Verwijder de bovenste bedekking van de camera voorzichtig. De daaronder gelegen zwarte, rubberen mat dient als afdichting tussen de camerabehuizing en de bovenste afdekking.
Verwijder de zwarte, rubberen mat zeer voorzichtig.
7.4. Nu kan de zoom- en focusfunctie met het meegeleverde afstelgereedschap ingesteld worden. Steek eerst het afstelgereedschap in de desbetreffende handel voor zoom of focus. Draai het gereedschap een slag linksom om de bevestiging los te maken ( ).
Stel de zoom en focus desgewenst in.
Bevestig nu de zoom en focus door de handel een slag rechtsom te draaien ( ).
7.5. Plaats de zwarte, rubberen mat weer op de bovenkant van de camera.
De uitsparingen in de camerabehuizing alsook de verhogingen op de rubberen afdichting dienen als oriëntatie.
A – zoom
B – Focus
7.6. De rubberen afdichting moet de camerabehuizing volledig afsluiten.
Alleen dit garandeert volledige waterdichtheid!
26
Page 27
7.7. Gebruik de meegeleverde imbussleutel om de 4 schroeven aan de bovenkant van de camera vast te draaien.
De bovenste afdekking van de camera moet de camerabehuizing volledig afsluiten. Alle 4 schroeven moet volledig vastgedraaid worden.
Alleen dit garandeert volledige waterdichtheid!
Plaats naar wens de zonwering en draai vast.
8. Installatie
Ga bij de installatie van de camera als volgt te werk.
1. Kies een geschikte plek waar u de camera kunt monteren.
2. Verbind de videokabel (aanbevolen kabeltype: RG59) met de BNC­video-uitgang (1) van de camera en met de camera als volgend aangesloten apparaat.
De maximale kabellengte mag daarbij niet langer zijn dan 200 m.
3. Sluit een 12 V DC stroomtoevoer aan de stroomaansluiting
van de camera (2) aan.
4. Houd de camera op de plek waar u deze later wilt monteren.
. Controleer de uitlijning en de zichthoek van de camera.
5. Bevestig de camera met de meegeleverde wand-/plafondhouders (4) op de gewenste plek en
schroef de houders in de camerabehuizing (3).
6. Verander eventueel de uitlijning van de camerahouders door de bevestigingsschroeven
(5) een slag los te draaien en de cameramodule in de gewenste positie te brengen. Draai vervolgens de bevestigingsschroeven weer vast zodat de camera in de gewenste positie blijft.
N.B.: De zonwering kan door het losdraaien van de bevestigingsschroeven (6) naar wens verwijderd worden.
27
Page 28
9. Technische gegevens: TV7144 – TV4147
g
Modelnummer TV7144 TV7145 TV7146 TV7147
Beeldopnemer 1/3’’ SONY Super
TV-lijnen 420 600 480 550
Minimale belichting
(IRE 30)
IR LEDs 42 LEDs / 840 nm / 40° afstraalhoek
IR-reikwijdte Max. 30 meter
IR-activering onder de 10 Lux automatisch; CDS-gestuurd
Dag/nacht-filter Elektromechanisch draaibaar filter
Signaal-
ruisverhoudin
Elektronische
Shutter-regeling
Objektief 3,6 – 9.0 mm / vario-focaal objectief
Zoomfactor 2.5 x
Hor. zichthoek 31 - 77°
Automatische
witegalisatie
Automatische omschakeling
Synchronisatie Intern
Infrarood-
gevoeligheid
Video-uitgang 1Vss / 75Ohm / BNC-stekkeraansluiting
Stroomtoevoer 12VDC
Vermogensopname Max. 6,0 W
Videosysteem PAL
Afmeting / Gewicht Ø74 x 190mm / 3000 g (incl. houder)
Bedrijfstemeratuur -10°C – +50°C
Luchtvochtigheid 100 %
Bescherming IP68
HAD CCD
0,01 Lux
0 Lux
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
> 52 dB (AGC uit)
1/50s – 1 / 110.000s
2.400K – 11.000K
onder de 2 Lux
1/3“ SONY Super
780 - 940 nm
HAD CCD
0,05 Lux
0 Lux IR aan
van kleur naar zwart/wit
1/3“ SONY Super
HAD CCD
0,05 Lux
0 Lux IR aan
28
Page 29
Telecamera per videosorveglianza
Vario-Focal IR
a tenuta stagna
Istruzioni per l'installazione
TV7144 TV7145
TV7147
TV7146 TV7147
Page 30
1. Prefazione
Egregio Cliente,
La ringraziamo per aver acquistato questa telecamera per videosorveglianza vario-focal a infrarossi . In questo modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata e le dichiarazioni e la documentazione relative sono depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare queste istruzioni per il montaggio!
Le telecamere vario-focal IRmarca Eyseo sono dotate di un dispositivo di ripresa delle immagini SONY HAD CCD da 1/3", di LED a infrarossi ad elevate prestazioni, di un obiettivo Vario-focal 3,6-9,0 mm e di un processore digitale. Pertanto è in grado di offrire il massimo livello di prestazione durante la fase di elaborazione interna delle immagini e di garantire una lunga durata ed elevata affidabilità. Questa videocamera è protetta dall'ingresso di acqua pertanto può essere installata tranquillamente in questi ambienti. Queste telecamere utilizzano componenti elettronici di prima qualità che le mantengono al riparo da interferenze elettromagnetiche esterne, consentendo in tal modo di offrire tutti i requisiti tecnici richiesti per la realizzazione di un impianto di videosorveglianza professionale.
2. Componenti forniti
• Telecamera per videosorveglianza Vario-Focal a tenuta stagna
• Tettoia parasole (preinstallato)
• Supporto a parete/soffitto
• Istruzioni per il montaggio
• Utensile per la regolazione
3. Caratteristiche
Tutte le telecamere a tenuta stagna della serie Eyseo sono dotate delle seguenti funzioni:
a) Tenuta stagna (IP68) b) Controllo elettronico dell’otturatore (AES) c) Compensazione del controluce (BLC) d) Controllo automatico del guadagno (AGC) e) Correzione automatica dell’apertura orizzontale e verticale (APC)
Inoltre le telecamere a colori sono dotate di: f) Bilanciamento automatico del bianco (AWB) g) Controllo digitale del segnale video (DSP) h) Commutazione automatica giorno/notte i) Filtro di blocco a infrarossi ad orientamento elettromeccanico (TV7146, TV7147) i) Certificazione BG Prüfcert (UVV per ambienti bancari) (solo TV7147)
30
Page 31
4. Norme di sicurezza
Nell'aprire e nel chiudere la telecamera rispettare queste istruzioni, per evitare il pericolo di scosse elettriche o la perdita della tenuta stagna e/o la decadenza della garanzia. L'apertura della videocamera è necessaria per poter regolare la distanza focale e il fuoco.
Non orientare la telecamera verso la luce diretta del sole. Evitare che l’elemento CCD della telecamera sia rivolto versa la luce diretta del sole, in quanto ciò potrebbe causare la rottura definitiva di singoli sensori di immagine rappresentati sullo schermo come punti bianchi.
Azionare la telecamera esclusivamente in presenza dell’intervallo di temperatura indicato. La messa in funzione della telecamera al di fuori degli intervalli prescritti potrebbe causare una rapida usura e guasti precoci. Un notevole scostamento dagli intervalli di esercizio indicati potrebbe causare anche un guasto immediato della telecamera. Tutte le indicazioni corrispondenti si trovano all’interno dei dati tecnici.
Maneggiare con cura la telecamera. Prestare particolare attenzione in fase di installazione della telecamera per evitare che risulti esposta ad eccessivi carichi fisici (urti, scosse, ecc.). Il montaggio deve avvenire in un luogo stabile. Manipolazione e trasporto errati potrebbero danneggiare la telecamera.
5. Norme di montaggio
Le telecamere a colori a tenuta stagna della serie Eyseo dispongono di filtro speciale per infrarossi e sono particolarmente indicate per la sorveglianza di giorno e di notte. Le videocamere dispongono inoltre di LED a infrarossi incorporati che vengono attivati automaticamente al di sotto dei 10 Lux (controllati tramite CDS). Le telecamere a colori della serie Eyseo sono, inoltre, dotate di commutazione automatica in bianco/nero in caso di illuminazione inferiore a 2 Lux.
Le immagini video di prima qualità dipendono in gran parte dall’illuminazione utilizzata. In caso di utilizzo della luce artificiale accertarsi che l’elemento illuminante sia dotato di componenti cromati il più possibile simili alla luce del giorno, in modo da evitare alterazioni cromatiche in caso di telecamere a colori.
La causa di una cattiva qualità dell’immagine è strettamente correlata alla qualità della posa dei cavi. Accertarsi che i punti di aggraffatura risultino puliti, inibire il distributore di segnali video passivo, scegliere, invece, possibilmente un percorso breve della linea tra la telecamera ed i dispositivi di elaborazione video.
Se necessario è possibile smontare la tettoia parasole della videocamera a tenuta stagna.
31
Page 32
6. Descrizione della telecamera
(1) Uscita video
Uscita BNC. Qui viene misurato il segnale video della telecamera (livello del segnale 1V s-s).
(2) Alimentazione di tensione
Alimentazione di tensione continua DC 12 V Per l’alimentazione a corrente continua sono ammessi esclusivamente alimentatori di rete di classe 2. Controllare la corretta polarità elettrica.
7. 7. Impostazione zoom/fuoco
Per regolare lo zoom e il fuoco della videocamera, procedere come segue.
7.1. Per la rimozione della tettoia parasole svitare entrambe le viti esterne.
Nota: la tettoia parasole può essere estratta facendola scorrere in avanti o all'indietro sulle apposite guide poste in basso. Le viti centrali fungono da viti di fissaggio.
7.2. Utilizzare la chiave esagonale in dotazione per svitare e rimuovere le 4 viti dal lato superiore della videocamera.
32
Page 33
7.3. Rimuovere con cautela la copertura superiore della videocamera. Il tappetino in gomma nero in basso funge da guarnizione tra l'alloggiamento della videocamera e la copertura superiore.
Rimuovere con cautela la tenuta in gomma nera.
7.4. Ora è possibile regolare lo zoom e il fuoco con l'apposito utensile in dotazione. Inserire l'utensile sulla leva corrispondente alla regolazione dello zoom o del fuoco. Ruotare leggermente l'utensile in senso orario, per allentare il fissaggio ( ).
Impostare zoom e fuoco come desiderato.
Bloccare zoom e fuoco ruotando leggermente la relativa leva in senso orario ( ).
7.5. Posizionare la tenuta in gomma nera nuovamente sul lato superiore della videocamera.
Il posizionamento più in profondità all'interno dell'alloggiamento della videocamera nonché il sollevamento sulla tenuta in gomma fungono da orientamento.
A – zoom
B – fuoco
7.6. La tenuta in gomma deve combaciare completamente con l'alloggiamento della videocamera.
Solo in questo modo viene garantita la tenuta stagna!
33
Page 34
7.7. Utilizzare la chiave esagonale in dotazione per fissare le 4 viti sul lato superiore della videocamera.
La copertura superiore della videocamera deve combaciare completamente con l'alloggiamento della stessa! Fissare completamente tutte le 4 viti!
Solo in questo modo viene garantita la tenuta stagna!
Posizionare e fissare se necessario la tettoia parasole.
8. Installazione
Per l’installazione della telecamera procedere come segue.
1. Scegliere un punto adatto per il montaggio della telecamera.
2. Collegare il cavo video (tipo di cavo consigliato: RG59) con l'uscita video BNC (1) della telecamera e con l'apparecchio collegato alla telecamera.
La lunghezza massima del cavo non dovrebbe superare in alcun caso i 200 m.
3. Collegare un'alimentazione di tensione 12VCC al collegamento elettrico
della videocamera (2).
4. Mantenere la telecamera sul punto in cui si desidera successivamente montarla.
Controllare l’orientamento e l’angolo di osservazione della telecamera.
5. Fissare la staffa per montaggio a parete/soffitto (4) nel punto desiderato e
avvitare la staffa nell'alloggiamento (3).
6. Eventualmente modificare la direzione del supporto della videocamera, svitando
leggermente la vite di fissaggio (5) e portare il modulo videocamera nella posizione desiderata. Riavvitare la vite di fissaggio in modo tale che la videocamera mantenga la posizione desiderata.
Nota: La tettoia parasole viene rimossa svitando le viti di fissaggio (6).
34
Page 35
9. Dati tecnici: TV7144 – TV7147
g
Numero di
Sensore di
immagine
Tipo B/N B/N Colore Colore
Linee TV 420 600 480 550
Illuminazione
minima
IR aus
LED IR
Portata IR Max. 30 metri
Attivazione IR Entro 10 Lux automatico; controllato da CDS
Filtro notte/giorno Filtro di blocco ad orientamento elettromeccanico
Rapporto
nale-rumore
se
Regolazione
elettronica
dell’otturatore
Obiettivo 3,6 – 9.0 mm / Obiettivo Vario-Fokal
Fattore zoom 2.5 x
Angolo Angolo di
Bilanciamento
automatico
Commutazione
automatica
Sincronizzazione Interna
Sensibilità
infrarossi
Uscita video Connettore a spina BNC/1Vss/75Ohm
Alimentazione 12VDC
Potenza assorbita Max. 6.0W
Sistema TV PAL
Dimensioni/peso Ø74 x 190 mm / 3000 g (con supporto)
Temperatura di
Umidità dell’aria
Tipo di protezione IP68
TV7144 TV7145 TV7146 TV7147
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
42 LED / 840 nm / Angolo di apertura dell’illuminazione 40°
> 52 dB (AGC off)
1/50s – 1 / 110.000s
2.400K – 11.000K
sotto 2 Lux
-10°C – +50°C
1/3“ SONY Super
31 - 77°
780-940nm
100 %
HAD CCD
0,05 Lux
0 Lux IR on
da colore a bianco/nero
1/3“ SONY Super
HAD CCD
0,05 Lux
0 Lux IR on
35
Page 36
Vandtætte vario focal IR
videoovervågnings kameraer
Installations guide
TV7144 TV7145
TV7146 TV7147
TV7147
Page 37
1. Forord
Kære kunde,
Tak fordi du har valgt at købe dette PROFILINE vario focal IR videoovervågningskamera. Dette apparat er et produkt, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Produktet er i overensstemmelse med gældende bestemmelser, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten. Som bruger er du forpligtet til at følge denne monteringsvejledning for at bevare denne tilstand og sikre en farefri brug!
De vandtætte vario focal IR kameraer af mærket Eyseo er udstyret med en 1/3“ SONY Super HAD CCD , driftstærke infrarøde LEDs, en 3,6 – 9,0 mm vario focal objektiv samt digitalprosessor. Det byder på det højeste niveau indenfor den interne billedbehandling, og garanterer lang levetid og driftsikkerhed. Dette kamera er beskyttet imod indtrængende vand, og kan derfor benyttes i alle elementer hvor der er risiko for vandpåvirkning. Disse kameraer benytter førsteklasses elektroniske bygningsdele, der sikre at en ekstern elektromagnetisk indflydelse ikke har påvirkning på kameraets funktioner. Dette sikre at disse kameraer har alle tekniske forudsætninger for at blive indsat i professionelle videoovervågningsanlæg.
2. Leveringsomfang
• Vandtæt vario focal kamera
• Solskærm (forudinstalleret)
• Væg-/loftsbeslag
• Monterings vejledning
• Justerings værktøj
3. Teknik
Alle kameraer fra den vandtætte Eyseo serie råder over følgende funktioner:
a) Vandtæt (IP68) b) Elektronisk lukke regulering (AES) c) Modlyskompensation (BLC) d) Automatisk forstærker regulering (AGC) e) Autom. horisontal & vertikal blænde korrektur (APC)
Derudover råder farvekameraerne over: f) Automatisk hvidbalance (AWB) g) Digital billed forarbejdning (DSP) h) Automatisk dag/nat omskift i) Elektromekanisk infrarødt filter (TV7146, TV7147) i) Certificeret efter BG Prüfcert (UVV Kassen) (kun TV7147)
37
Page 38
4. Sikkerhedsanvisninger
Forsøg aldrig at åbne dette kamera, da dette er forbundet med fare for elektrisk stød,
desuden bortfalder vandtæthed og garantien.
Ret ikke kameraet direkte mod solen. Sørg for at kameraets CCD-element ikke udsættes for direkte sollys. Dette kan føre til varig ødelæggelse af enkelte dele, hvilket ses i form af hvide punkter på skærmen.
Kameraet må kun anvendes inden for det fastlagte temperaturområde. Benyttes kameraet uden for det foreskrevne funktionsområde, kan det føre til tidligere ældning og hurtigere funktionssvigt. En massiv overskridelse af det angivne funktionsområde kan også føre til øjeblikkeligt svigt af kameraet. Alle angivelser herom findes i de tekniske data.
Behandl kameraet forsigtigt. Når kameraet installeres, skal man især være opmærksom på, at dette ikke udsættes for alt for store fysiske belastninger (slag, vibrationer osv.). Kameraet skal helst monteres et vibrationsfrit sted. Forkert håndtering og transport kan føre til beskadigelser af kameraet.
5. Monteringsanvisning
Farvekameraerne i den vandtætte Eyseo-serie er konstrueret specielt til overvågninger i både dag- og nattetimer.
Desuden råder farvekameraerne i IR serien over en automatisk omkobling til sort/hvid-drift ved en belysning på under 2 lux.
Førsteklasses videobilleder afhænger i høj grad af belysningsforholdene. Ved brug af kunstigt lys skal lyskilderne have en spektralfarveandel med en så stor dagslyseffekt som mulig, da farverne ellers forvanskes, når der benyttes farvekameraer.
Årsagen til dårlig billedkvalitet hænger i stort omfang sammen med kvaliteten af kabeltrækningen. Sørg for at forbindelsesstederne er rene, undgå passive videosignalfordelere, vælg altid en så kort ledningsstrækning som mulig mellem kameraet og det efterfølgende videobehandlingsudstyr.
En montage af den medleverede solskærm er vigtig udendørs. Den beskytter kameraet mod for høje temperaturer på grund af solindstråling og mod sneophobninger om vinteren.
38
Page 39
6. Beskrivelse af kamera
(1) Video udgang
BNC udgang. Her bliver videosignalet fra kameraet leveret (signal 1V s-s).
(2) Spændingsforsyning
12V DC strømforsyning. Tilladt for jævnstrøms forsyning kun for klaase 2 produkter. Vær opmærksom på korrekt pol tilslutning.
7. Zoom-/fokuseindstilling
For at indstille zoom og fokus korrekt skal følgende anvisninger følges.
7.1. For at frigøre solskærmen skal de to skruer løsnes.
Henvisning: solskærmen kan skubbes enten frem eller tilbage. Den midterste skrue er en fikseringsskrue.
7.2. Anvend kun den medleverede sekskantsnøgle for at fjerne og løsne de fire skruer på oversiden af kameraet.
39
Page 40
7.3. Fjern forsigtigt det øverste dæksel på kameraet. Den underliggende sorte gummimåtte tjener som afdækning imellem kamerahus og øvre afdækning.
Fjern yderst forsigtigt den sorte gummimåtte.
7.4. Nu kan du indstille zoom og fokus med det medfølgende justeringsværktøj. Påsæt som det første justeringsværktøjet på den tilhørende knop for zoom eller fokus.Drej let på justeringsværktøjet modsat uret for at løsne fikseringen. ( ).
Indstil nu efter ønske zoom og fokus.
Fastgør nu zoom og fokus ved let at dreje med uret.
( ).
7.5. Placer igen den sorte gummimåtte på kameraets overside.
A – Zoom
B – Fokus
7.6. Gummimåtten skal være fuldstændig tæt med kamerahuset for at sikre den vandtætheden!
40
Page 41
8. Installation
Installer kameraet som følger.
1. Vælg et egnet sted for kamera placeringen.
2. Forbind videokabel (anbefalet kabeltype: (RG59) med BNC­Videoudgang (1) til kameraet og videre fra kameraet til det næste tilsluttede apperat.
Den maksimale kablelængde må under alle omstændigheder ikke være mere end 200m.
3. Tilslut en 12VDC spændingsforsyning til strømpolen ved kameraet (2)
an.
4. Hold kameraet op til den placering du måtte ønske og sikre dig at du får det rigtige udsyn samt
retning.
5. Opsæt det medfølgende væg/loftsbeslag på det ønskede sted (4) og skru holderen ind i
kamerahuset (3).
6. du kan ændre positionen af kamerabeslaget med fikseringskruen (5) løsn det let og
anbring kameraet i den øsnkede position. Fastgør igen fikseringskruen for at fastholde kameraet på den ønskede position.
41
Page 42
9. Teknisk data: TV7144 – TV7147
Modelnummer TV7144 TV7145 TV7146 TV7147
Chipset 1/3’’ SONY Super
Type S/W S/W Farbe Farbe
TV linjer 420 600 480 550
Mindstebelysning
IR fra
IR til
IR LEDs 42 LEDs / 840 nm / 40° udstrålningsvinkel
IR Rækkevidde Maks. 30 Meter
IR aktivering Ved under 10 Lux automatisk; CDS styret
dag/nat filter Elektromekanisk filter
Signal > 52 dB (AGC aus)
Elektronisk
lukke regulering
Objektiv 3,6 – 9.0 mm / Vario-Fokal-Objektiv
Zoom-Faktor 2.5 x
Hor. Synsvinkel 31 - 77°
Automatisk
hvidbalance
Automatisk
omskift
Synkronisation Intern
Infrarød
følsomhed
Videoudgang 1Vss / 75Ohm / BNC
Strømforsyning 12VDC
Driftforbrug Maks. 6.0W
Videonorm PAL
Mål / Vægt Ø74 x 190mm / 3000g (med beslag)
Driftstemperatur -10°C – +50°C
Luftfugtighed 100 %
Beskyttelse IP68
HAD CCD
0,01 Lux
0 Lux
1/3’’ SONY Super
HAD CCD
0,01 Lux
0 Lux
1/50s – 1 / 110.000s
2.400K – 11.000K
Ved under 2 Lux
1/3“ SONY Super
780-940nm
HAD CCD
1/3“ SONY Super
0,05 Lux
0 Lux IR til
Fra farve til sort/hvid
HAD CCD
0,05 Lux
0 Lux IR til
42
Loading...
