Page 1

HDCC72550

D Bedienungsanleitung 

 

User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog

Struzioni per l'uso

Version 03/2018

Page 2



Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

These user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party.Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 25.

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 43.



Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 79.

Le presenti istruzioni per l’uso contengono informazioni importanti sulla messa in funzione e sull’utilizzo dell’impianto. Vanno osservate anche in caso di cessione del prodotto a terzi. Conservare pertanto le presenti istruzioni per l’uso in vista di una consultazione futura.

Un elenco dei contenuti con l’indicazione delle pagine corrispondenti è riportato nell’indice a pagina 97.



Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 61.

Page 3

HDCC72550

Bedienungsanleitung

Version 03/2018

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung

aufbewahren!

Page 4

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com/product/HDCC72550

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Page 5

Deutsch

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

 Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen

die Zulassung (CE) und die Garantie/Gewährleistung.

 Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.  Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des

Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

 Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP67) konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Nässe oder zu hohe Luftfeuchtigkeit  Extreme Kälte oder Hitze  Direkte Sonneneinstrahlung  Staub oder brennbare Gase, Dämpfe oder Lösungsmittel  starke Vibrationen  starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.  Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

 Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.,

könnten für Kinder zu einem gefährlichen Spielzeug werden.

 Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen

nicht in Kinderhand gegeben werden.

 Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere  Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine

nicht kompatiblen Produkte an.

 Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte

beachten.

 Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das

Gerät nicht in Betrieb nehmen!

 Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere

Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Page 6

Sicherheitshinweise

1. Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgenden Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

 Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

 Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu

verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

 Öffnen Sie niemals das Gehäuse oder das Netzteil.  Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.  Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie

bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Deutsch

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Page 7

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ...................................................................................... 8

2. Lieferumfang ........................................................................................................................... 8

3. Merkmale und Funktionen ..................................................................................................... 8

4. Beschreibung der Kamera ..................................................................................................... 9

5. Montage ................................................................................................................................. 10

5.1. Montage der Kamera .......................................................................................................... 10

5.2. Ausrichtung der Kamera ..................................................................................................... 11

5.3. Stromversorgung ................................................................................................................. 11

5.4. Anbringung des Video-Kabels ............................................................................................. 11

5.5. Umschaltung zwischen HD-TVI und analogem Videosignal ............................................... 12

5.6. Installation am Wandarm .................................................................................................... 12

5.7 Installation in eine abgehängte Decke ................................................................................ 12

6. Bildschirmmenü .................................................................................................................... 14

6.1. Öffnen des Bildschirmmenüs (OSD) ................................................................................... 14

6.2. Beschreibung des Bildschirmmenüs (OSD) ........................................................................ 14

7. Wartung und Reinigung ....................................................................................................... 19

7.1. Wartung............................................................................................................................... 19

7.2. Reinigung ............................................................................................................................ 19

8. Entsorgung ............................................................................................................................ 19

9. Technische Daten ................................................................................................................. 20

Page 8

1. Bestimmungsgemäße Verwendung

Diese Kamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Sie liefert Videobilder in HD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät. Das Gerät ist für den Einsatz im Innen- und Außenbereich konzipiert.

2. Lieferumfang

Deutsch

Außen HD-TVI Vario Dome

Installationswerkzeug Installationsadapter

Bohrschablone

Anschlusskabel für zusätzlichen analogen

Sicherheitshinweise

Videoausgang

3. Merkmale und Funktionen

 Full HD 1080p Auflösung: 1920 x 1080 @ 25 fps (HDCC72550)  Übertragung über herkömmliche CCTV Infrastruktur (Bis zu 500 Meter über ein RG59 Kabel)  Motor Vario Objektiv 2.8 – 12 mm  IR LEDs für Nachtsicht  DNR für rauschfreie Bilder  True WDR Funktion zum Ausgleich von Bildkontrasten (120 dB)  Wettergeschütztes Kameragehäuse (IP67)  On-Screen-Menü zur Kamerakonfiguration (Steuerung über DVR über Koaxkabel)

Page 9

4. Beschreibung der Kamera

HDCC72550

Deutsch

1 Kameramodul inklusive Objektiv 2 Infrarot LED (2 Stück, links und rechts vom Objektiv) 3 Lichtsensor für Tag-/Nachtumschaltung 4 Zusätzlich analoger Videoausgang für Servicezwecke (BNC, über mitgeliefertes

Anschlusskabel)

5 Joystick für die Steuerung des Bildschirmmenüs (OSD) 6 Umschalter zwischen HD-TVI und analogem Videoausgang (das Signal wird an beiden

Videoausgängen (Punkt 4 & 10) gleichzeitig umgeschaltet)

7 Domekuppel 8 Installationsadapter für Oberflächenmontage 9 Spannungsanschluss (12 VDC / 24 VAC, 2-Pin Anschluss, Polarität ist nicht zu beachten) 10 HD-TVI Videoausgang (BNC, Aufdruck „TVI“)

Page 10

5. Montage

5.1. Montage der Kamera

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Verwenden Sie die beigelegt Bohrschablone für die Bohrung der Befestigungslöcher für den Installationsadapter. Für eine seitliche Kabelführung ist am Installationsadapter eine Öffnung vorgesehen. Bei seitlicher Kabelführung ist eine Kabelverschraubung zu verwenden (M25x1.5). Verwenden Sie für den Untergrund geeignete Dübel und Schrauben für die Fixierung des Installationsadatpers.

Entfernen Sie als Nächstes die Kamerakuppel vom Kameramodul. Verwenden Sie dazu den mitgelieferten Schraubenschlüssel.

Deutsch

Zur Erleichterung der Installation steht im Installationsadatper ein Halteseil mit Öse zum Einhängen des Kameramodus zur Verfügung.

Führen Sie nun die Anschlusskabel durch den Installationsadapter entweder in die Decke oder durch die seitliche Öffnung.

Gegebenfalls kann die Verbindung zum Installationskabel im Inneren des Installationsadapters durchgeführt werden.

Setzen Sie nun das Kameramodul in den Installationsadapter ein. Dabei ist zu beachten, das Führungssteg und Führungskerbe von Installationsadapter und Kameramodul aufeinanderpassen. Erst dann ist die korrekte Position des Kameramoduls erreicht.

Ziehen Sie nun die Fixierschrauben des Kameramoduls fest.

Nach der Kameramodulausrichtung setzen Sie bitte die Kamerakappe und Kamerakuppel auf.

Fixieren Sie anschließend die Kamerakuppel.

Page 11

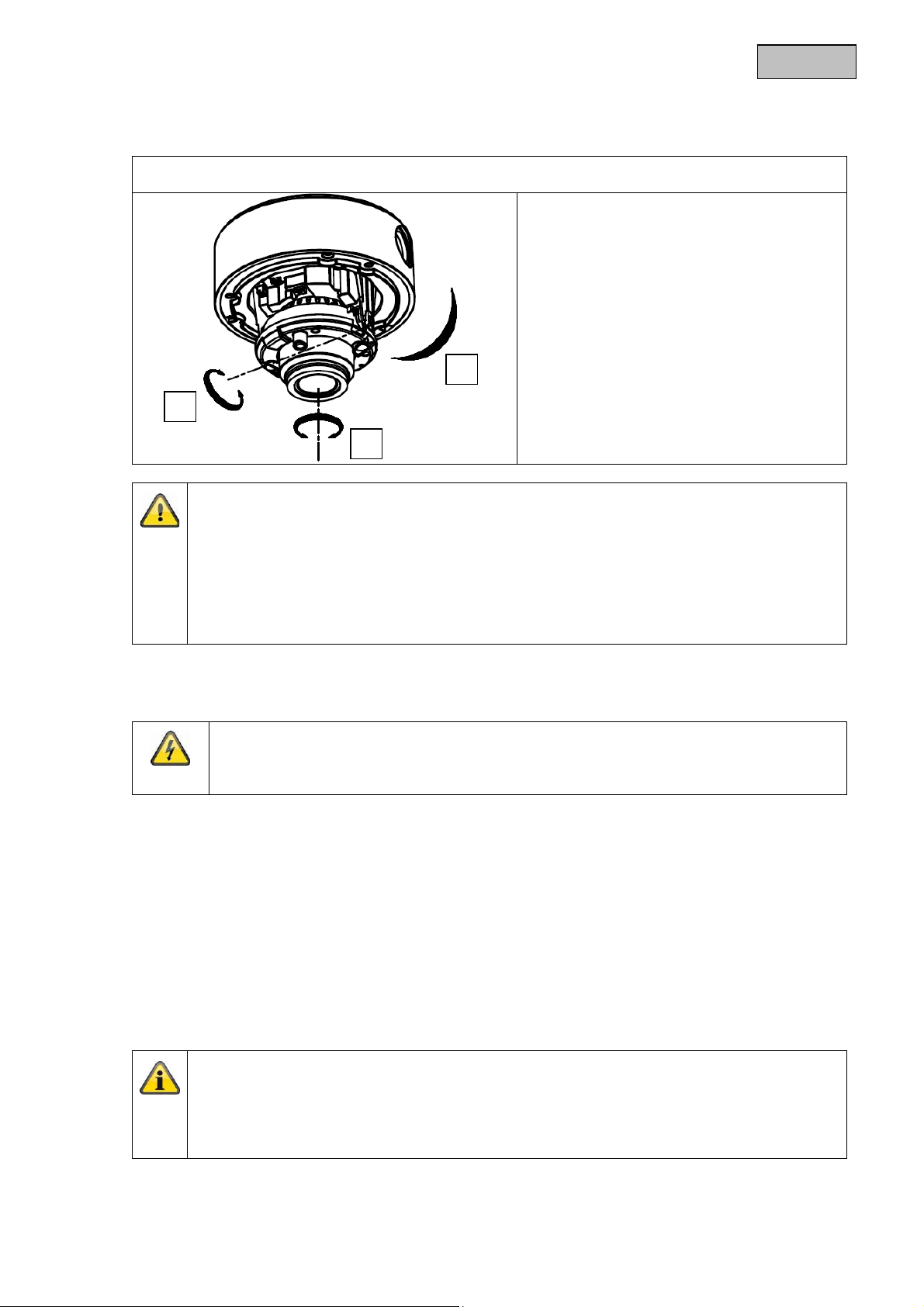

5.2. Ausrichtung der Kamera

Das Kameramodul kann in 3 Achsen ausgerichtet werden.

1: Neigen 70° 2: Rotation 340° 3: Schwenken 320°

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.

Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

Deutsch

5.3. Stromversorgung

ACHTUNG!

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.

Die Kameras erfordern eine 12 VDC oder 24 VAC Spannungsversorgung. Die Polarität der Gleichspannungsversorgung ist nicht zu beachten!

5.4. Anbringung des Video-Kabels

Um das HD-TVI Videosignal der Kamera an einen Rekorder zu übertragen, muss ein Koaxialkabel vom Typ RG59 mit BNC-Stecker (male, männlich) an den Anschluss mit dem Aufdruck „TVI“ angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 500 Meter (RG59) nicht übersteigen.

An den analogen Videoausgang (Aufdruck „CVBS“) kann ein Koaxialkabel von Typ RG59 angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 100 Meter nicht übersteigen.

Um eine optimale Qualität der Übertragung des HD-TVI Signals zu gewährleisten ist es nötig, dass das Kabel an keiner Stelle geknickt, gequetscht oder in einem zu geringen Radius verlegt wird (min. Biegeradius 6 cm). Falls das Kabel beschädigt oder durch den Alterungsprozess porös geworden ist, dann kann sich das ebenfalls auf die Signal- bzw. Bildqualität auswirken (z.B. Schattenbildung um Kanten).

Page 12

5.5. Umschaltung zwischen HD-TVI und analogem Videosignal

Auf der Platine des Kameramoduls befindet sich ein Umschalter, welcher das Videosignal an beiden Videoausgängen (am Kabel aussen sowie am 2-Pin Anschluss innen) zwischen HD-TVI bzw. analogem PAL Signal umschaltet.

Deutsch

Bitte stellen Sie den Umschalter nach der Installation bzw. Ausrichtung des Kameramoduls auf die Position „TVI“, damit der HD-TVI Ausgang aktiviert ist.

5.6. Installation am Wandarm

1. Bohren Sie zuerst die 4 Löcher zur Befestigung des Wandarms in die Wand.

2. Verwenden Sie passende Dübel und Schrauben zur Befestigung des Wandarms an der Wand.

3. Schrauben Sie die runde Adapterplatte auf den Wandarm. Sichern Sie den Adapter mittels seitlicher Fixierschraube.

4. Befestigen Sie den Installationsadapter am Wandarm.

5. Verlegen Sie alle Kabel durch den Wandarm und schließen Sie diese korrekt am Kameramodul an.

6. Nun können Sie die weiteren Schritte wie bereits zuvor im Punkt Montage beschrieben vornehmen.

Für die Installation wird der passende

Wandarm TVAC31320 benötigt. Dieser befindet sich nicht im Lieferumfang der Kamera.

5.7 Installation in eine abgehängte Decke

Folgende Installationsdaten sind zu beachten:

Einbautiefe (min.): 50 mm Durchmesser Kameraeinsatz: min. 145 mm (max. 152 mm) Durchmesser für Befestigungen: 10 mm

1. Bringen Sie zuerst an gewünschter Stelle eine Öffnung von min 145 mm bis max. 152 mm in die abgehängte Decke ein.

2. Kleben Sie die Bohrschablone zentriert auf die Öffnung in der Decke.

3. Bohren Sie 3 Löcher von ca. 10 mm Durchmesser an den marktierten Stellen.

Page 13

Deutsch

4. Schrauben Sie die 3 mitgelieferten langen metrische Schrauben in die 3 äußeren Befestigungslöcher im Deckeneinbauring.

5. Schrauben Sie nun die 3 Spreizklammern von der Rückseite auf die 3 metrischen Schrauben.

6. Führen Sie den Deckeneinbauring in die Durchführung und die 3 Spreizklammern in die Befestigungslöcher ein, und schieben Sie die Spreizklammern durch die Befestigungslöcher. Die gespreizten Klammern sollten nun den Deckeneinbauring an der Decke halten.

7. Fixieren Sie nun die 3 Befestigungsschrauben bis der Deckeneinbauring fest und plan abschließend an der Decke hängt.

8. Nun kann das Kameramodul analog dem Einbau in den Installationsadapter eingebaut und ausgerichtet werden, und die Kuppel aufgesetzt werden.

Für die Installation wird der passende

Einbauring TVAC31360 benötigt. Dieser befindet sich nicht im Lieferumfang der Kamera.

Die benötigte Einbautiefe beträgt min. 5 cm.

Page 14

6. Bildschirmmenü

6.1. Öffnen des Bildschirmmenüs (OSD)

Das Bildschirmmenü (OSD, On-Screen-Display) dieser Kamera kann entweder über den Joystick in der Kamera oder über den ABUS HD-TVI DVR geöffnet werden. Ziehen Sie dazu die Bedienungsanleitung des ABUS HD-TVI DVR heran.

6.2. Beschreibung des Bildschirmmenüs (OSD)

Durch Drücken auf die Taste für die OSD-Menü Steuerung öffnen Sie das OSD Bildschirmmenü. Über dieses Bildschirmmenü können detailliert Einstellungen vorgenommen werden.

SETUP

FORMAT PAL FOCUS ↓ MAIN MENU ↓

Funktion Beschreibung

FORMAT Einstellung für den Videostandard

PAL: Videoausgang und falls vorhanden der

Servicemonitorausgang sind auf 50 Hz Standard eingestellt (1080p25 bzw. PAL)

NTSC: Videoausgang und gegebenfalls der Servicemonitorausgang

sind auf 60 Hz Standard eingestellt (1080p30 bzw. NTSC)

FOCUS Zoom- und Fokuseinstellung (mit automatischer Fokussierung)

ZOOM+ : Zoom Tele/schmalwinklig ZOOM- : Zoom weitwinklig FOCUS+ : Fokus fern FOCUS- : Fokus nah

MAIN MENU Erweiterte Kameraeinstellungen

Drücken Sie die Taste ENTER, um das Menü mit den erweiterten Kameraeinstellungen aufzurufen.

Deutsch

Page 15

HAUPTMENÜ

SETUP

AE ↓ AWB ↓ DAY NIGHT ↓ VIDEO SETTING ↓ FUNCTION ↓ RESET SAVE&EXIT

In diesem Menüpunkt werden allgemeine Belichtungseinstellungen eingestellt, z.B. ob die Kamera hohe Kontraste verarbeiten soll, oder die Kamera spezielle Einstellungen für die Nachtsicht benötigt.

Funktion Beschreibung

BRIGHTNESS (1~10): Einstellung der Bildhelligkeit

EXPOSURE MODE GLOBAL: Generelle automatische Belichtungseinstellung ohne

WDR-Funktion

BLC: Automatische Belichtungseinstellung mit

Gegenlichtkompensation (Back Light Compensation). Die BLC Funktion verbessert die Bilddarstellung bei mittleren Bildkontrasten. BLC LEVEL (1~8): Funktionsintensität

WDR: Automatische Belichtungseinstellung mit WDR-

Funktion (Wide Dynamic Range). Die WDR-Funktion dient zur verbesserten Darstellung von hohen Bildkontrasten. Dabei werden dunkle Bereiche im Videobild aufgehellt, wobei helle Bereiche in der Helligkeit konstant gehalten werden.

AGC Automatische Verstärkungsregelung. Je höher die Einstellung desto

heller erscheint das Videobild bei niedrigen Beleuchtungsverhältnissen, doch umso höher ist das Bildrauschen.

OFF: Deaktiviert LOW: Niedrig MIDDLE: Mittel HIGH: Hoch

SENSE UP (0~16): Einstellung für die Langzeitbelichtung. Durch längere

Belichtung jedes einzelnen Bildes erscheint das resultierende Bild heller. Dies hat eine Reduktion der Bildrate zur Folge (je länger die Belichtung, desto niedriger ist die Bildrate) 0: deaktiviert 2~16: Um Faktor x längere Belichtung

RETURN Zurück zur vorherigen Menüseite

Deutsch

Page 16

AWB

In diesem Menüpunkt werden Einstellungen zum Weißabgleich vorgenommen.

Funktion Beschreibung

ATW Automatischer Weißabgleich

MWB Manueller Weißabgleich

RGAIN: Verstärkungsfaktor für den Rotanteil im Bild BGAIN: Verstärkungsfaktor für den Blauanteil im Bild

RETURN: Zurück zur vorherigen Menüseite

DAY NIGHT

In diesem Menüpunkt wird der Modus für die Tag-/Nachtumschaltung eingestellt.

Funktion Beschreibung

AUTO Automatische Aktivierung/Deaktivierung des Tag- oder Nachtmodus.

Der integrierte Lichtsensor steuert die Umschaltung je nach Beleuchtungsstärke.

INFRARED: ON: IR LEDs im Nachtmodus aktiv

OFF: IR LEDs im Nachtmodus deaktiv

SMART IR (1~8): Je höher der Wert, desto dunkler sind bei sehr

nahen Objekten die IR LEDs (Reduktion der IR Lichtstärke).

RETURN: Zurück zur vorherigen Menüseite

COLOR Die Kamera bleibt dauerhaft im Farbmodus. Der Infrarot-

Schwenkfilter bleibt dauerhaft vor dem Objektiv, und die IR LEDs sind dauerhaft aus.

BW Die Kamera bleibt dauerhaft im Schwarz/Weiß-Modus. Der Infrarot-

Schwenkfilter ist dauerhaft vom Objektiv entfernt. Die IR LEDs werden automatisch durch den Lichtsensor gesteuert an- oder abgeschaltet.

VIDEO SETTING

In diesem Menüpunkt werden allgemeine Bildeinstellungen wie z.B. Kontrast oder Spiegelung des Videobildes vorgenommen.

Funktion Beschreibung

CONTRAST (1~10): Einstellung für den Bildkontrast

SHARPNESS (1~10): Mit dieser Funktion kann elektronisch die

Wahrnehmung der Bildschärfe verändert werden.

COLOR GAIN (1~10): Sättigung des Videobildes

3DNR (1~10): Einstellung für die Rauschunterdrückungsfunktion. Je

höher der eingestellte Wert, desto mehr Rauschen wird aus dem Videobild softwaretechnisch entfernt.

Deutsch

Page 17

MIRROR Spiegelung des Videobildes

DEFAULT: Deaktiviert HV: Horizontale und vertikale Bildspiegelung V: Vertikale Bildspiegelung H: Horizontale Bildspiegelung

RETURN Zurück zur vorherigen Menüseite

FUNCTION

Funktion Beschreibung

PRIVACY Einstellungen für die Privatzonenmaskierung. Es können max. 8

Privatzonen frei in Größe und Position definiert werden.

MODE: OFF: Privatzonenfunktion deaktiv

ON: Privatzonenmaskierung aktiv AREA NO. 0~3: Einstellung der jeweiligen Maske DISPLAY: OFF: Die Maske wird nicht angezeigt

ON: Die Maske wird angezeigt. X POSITION: Horizontale Startposition der Maske Y POSITION: Vertikale Startposition der Maske WIDTH: Horizontale Größe der Maske HEIGHT: Vertikale Größe der Maske

COLOR: Einstellung für die Farbe aller Masken TRANSPARENCY: OFF: Alle Masken werden nicht-transparent

dargestellt. ON: Alle Masken werden leicht transparent dargestellt, d.h. der dahinterliegende Bildbereich wird teilweise dargestellt.

RETURN: Zurück zur vorherigen Menüseite

MOTION MODE: OFF: Bewegungserkennung deaktiv

ON: Bewegungserkennung aktiv AREA 0~3: Einstellung der jeweiligen Bewegungsmaske SENSITIVITY (0~100): Empfindlichkeitkeiteinstellung (für alle

Masken) COLOR: Einstellung für die Farbe aller Masken TRANSPARENCY: OFF: Alle Masken werden nicht-transparent

dargestellt.

ON: Alle Masken werden leicht transparent

dargestellt, d.h. der dahinterliegende

Bildbereich wird teilweise dargestellt.

RETURN: Zurück zur vorherigen Menüseite

CAM ID Möglichkeit der Einblendung der Kameranummer im Format

„CAMERA XXX“.

MODE: OFF: Einblendung deaktiv

ON: Einblendung aktiv CAM ID (1~255): Einstellung der Kameranummer X POSITION: Horizontale Startposition des Texts Y POSITION: Vertikale Startpositoin des Texts

RETURN: Zurück zur vorherigen Menüseite

Deutsch

Page 18

RETURN Zurück zur vorherigen Menüseite

RESET

Funktion Beschreibung

RESET Zurücksetzen aller Kameraeinstellungen im Hauptmenü auf

Werkseinstellungen

SAVE&EXIT

Funktion Beschreibung

SAVE&EXIT Speichern aller Einstellungen und Verlassen des OSD Menüs

Deutsch

Page 19

7. Wartung und Reinigung

7.1. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,  das Gerät nicht mehr funktioniert

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu

wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

Deutsch

7.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

8. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Page 20

9. Technische Daten

Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar.

Deutsch

Page 21

HDCC72550

User guide

Version 03/2018

English translation of the original German instruction manual. Retain for future reference.

Page 22

English

Introduction

Dear customer,

Thank you for purchasing this product.

The device complies with the requirements of the following EU directives: EMC Directive 2014/30/EU and the RoHS Directive 2011/65/EU. The full EU Declaration of Conformity text can be found at:

www.abus.com/product/HDCC72550

To ensure this condition is maintained and that safe operation is guaranteed, it is your obligation to observe this user guide.

Please read the entire user guide carefully before putting the product into operation, and pay attention to all operating instructions and safety information.

If you have any questions, please contact your specialist installation contractor or specialist dealer.

Disclaimer

This user guide has been produced with the greatest of care. Should you discover any omissions or inaccuracies however, please inform us in writing at the address provided on the back of the manual. ABUS Security-Center GmbH & Co. KG assumes no liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior notice. ABUS Security-Center GmbH is not liable or responsible for direct or indirect damage resulting from the equipment, performance and use of this product. No guarantee is made for the contents of this document.

Page 23

English

Explanation of symbols

The triangular high voltage symbol is used to warn of the risk of injury or health hazards (e.g. caused by electric shock).

The triangular warning symbol indicates important notes in this user guide which must be observed.

This symbol indicates special tips and notes on the operation of the unit.

Important safety information

All guarantee claims are invalid in the event of damage caused by non-compliance with this user guide. We cannot be held liable for resulting damage.

We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information. All guarantee claims are void in such cases.

The following safety information and hazard notes are not only intended to protect your health, but also to protect the device from damage. Please read the following points carefully:

 There are no components inside the product that require servicing. Dismantling the product

invalidates the CE certification and the guarantee/warranty.

 The product may be damaged if it is dropped, even from a low height.  Install the device so that the image sensor is not subjected to direct sunlight. Pay attention to the

installation instructions in the corresponding section of this user manual.

 The device is designed for indoor and outdoor use (IP67).

Avoid the following adverse conditions during operation:

 Moisture or excess humidity  Extreme heat or cold  Direct sunlight  Dust or flammable gases, vapours or solvents  Strong vibrations  Strong magnetic fields (e.g. near machines or loudspeakers).  The camera must not be installed on unstable surfaces.

General safety information:

 Do not leave packaging material lying around. Plastic bags, sheeting, polystyrene packaging, etc. can

pose a danger to children if played with.

 The video surveillance camera contains small parts which could be swallowed and must be kept out

of the reach of children for safety reasons.

 Do not insert any objects into the device through the openings.  Only use replacement devices and accessories that are approved by the manufacturer. Do not

connect any non-compatible products.

 Please pay attention to the safety information and user manuals for the other connected devices.  Check the device for damage before putting it into operation. Do not put the device into operation if

you identify any damage.

 Adhere to the normal voltage limits specified in the technical data. Higher voltages could destroy the

device and pose a health risk (electric shock).

Page 24

Safety information

1. Power supply: Note the information provided on the type plate for supply voltage and power consumption.

2. Overloading Avoid overloading electrical sockets, extension cables and adapters, as this can result in fire or electric shock.

3. Cleaning Only use a damp cloth to clean the device. Do not use corrosive cleaning materials. Disconnect the device from the power supply before cleaning.

Warnings

Observe all safety and operating instructions before putting the device into operation for the first time.

1. Observe the following information to avoid damage to the power cable and plug:

 Do not pull the cable when disconnecting the device from the power – always take hold of

the plug.

 Ensure that the power cable is positioned as far away as possible from any heating equipment,

as this could otherwise melt the plastic coating.

2. Follow these instructions. Non-compliance with these instructions could lead to electric shock:

 Never open the housing or power supply unit.  Do not insert any metallic or flammable objects into the device.  Use surge protection to prevent damage caused by overvoltage (e.g. in electrical storms).

3. Disconnect defective devices from the power immediately and contact your specialist dealer.

English

When installing the device in an existing video surveillance system, ensure that all devices have been disconnected from the mains power circuit and low-voltage circuit.

If in doubt, have a specialist technician carry out assembly, installation and connection of the device. Improper or unprofessional work on the mains network or domestic installations puts both you and others at risk. Connect the installations so that the mains power circuit and low-voltage circuit always run separately from each other. They should not be connected at any point or become connected as a result of a malfunction.

Unpacking the device

Handle the device with extreme care when unpacking it.

If the original packaging has been damaged, inspect the device. If the device shows signs of damage, return it in the original packaging and inform the delivery service.

Page 25

English

Contents

1. Intended use .......................................................................................................................... 26

2. Scope of delivery .................................................................................................................. 26

3. Features and functions ........................................................................................................ 26

4. Camera description .............................................................................................................. 27

5. Installation ............................................................................................................................. 28

5.1. Mounting the camera .......................................................................................................... 28

5.2. Orientation of the camera .................................................................................................... 29

5.3. Power supply....................................................................................................................... 29

5.4. Connecting the video cable ................................................................................................. 29

5.5. Switching between HD-TVI and analogue video signal ...................................................... 30

5.6. Installation on the wall mount .............................................................................................. 30

5.7 Installation on a suspended ceiling ..................................................................................... 30

6. On-screen display ................................................................................................................. 32

6.1. Opening the on-screen display ........................................................................................... 32

6.2. Description of the on-screen display ................................................................................... 32

7. Maintenance and cleaning ................................................................................................... 37

7.1. Maintenance........................................................................................................................ 37

7.2. Cleaning .............................................................................................................................. 37

8. Disposal ................................................................................................................................. 37

9. Technical data ....................................................................................................................... 38

Page 26

1. Intended use

This camera is designed for both daytime and night-time use. It provides video images in HD resolution. The output signal is provided in HD-TVI format. This allows the use of a conventional coaxial cable for signal transmission. It is used for video surveillance in conjunction with a recording device. The device is designed for indoor and outdoor use.

2. Scope of delivery

Outdoor HD-TVI vario dome

Safety information

English

Installation tool Installation adapter

Drilling template

3. Features and functions

 Full HD 1080p resolution: 1920 x 1080 @ 25 fps (HDCC72550)  Transmission via conventional CCTV infrastructure (up to 500 m via RG59 cable)  Motor-controlled Vario lens, 2.8–12 mm  IR LEDs for night vision  DNR for noise-free images  True WDR function to compensate for image contrasts (120 dB)  Weatherproof camera housing (IP67)  On-screen display for camera configuration (control via DVR via coaxial cable)

Connection cable for additional analogue video

output

Page 27

4. Camera description

HDCC72550

English

1 Camera module with lens 2 Infrared LED (2, to the left and right of the lens) 3 Photo sensor for day/night switching 4 Additional analogue video output for service purposes (BNC, via connecting cable provided) 5 Joystick for controlling the on-screen display

6 Switch between HD-TVI and analogue video output (the signal of both video

outputs [point 4 & 10] is switched at the same time)

7 Dome 8 Installation adapter for surface mounting 9 Power supply (12 VDC or 24 VAC, 2-pin connection, polarity does not need to be observed) 10 HD-TVI video output (BNC, labelled 'TVI')

Page 28

5. Installation

5.1. Mounting the camera

IMPORTANT!

The camera must be disconnected from the power supply during installation.

Use the accompanying drilling template for drilling the mounting holes for the installation adapter. An opening is provided on the installation adapter for cabling at the side. A cable gland must be used (M25x1.5) for cabling at the side. Use screw anchors and screws that are appropriate to the surface to fix the installation adapter in place.

Now remove the camera dome from the camera module. Use the hexagon wrench provided to do this.

English

To simplify installation, a retaining rope with eye is provided in the installation adapter to allow the camera module to be suspended.

Now guide the connecting cable through the installation adapter and either into the ceiling or through the side opening.

The connection to the installation cable can be made inside the installation adapter if required.

Now insert the camera module into the installation adapter. When doing so, ensure that the guide rail and guide notch of the installation adapter and camera module fit correctly. It is only then that the camera module is in the correct position.

Now retighten the fixing screws of the camera module.

After orienting the camera module, attach the camera cap and camera dome.

Now fix the camera dome in place.

Page 29

5.2. Orientation of the camera

The camera module can be oriented in three axes.

1: Tilt 70° 2: Rotation 340° 3: Pivot 320°

The IR range is strongly dependent on the environmental conditions. If the area in the camera’s field of view reflects poorly or if there are no objects within the max. illumination range, the brightness of the video image at night may be too low. This will result in poor usability of the video image.

In addition, when installing the camera it must be ensured that no objects are located in close proximity to the camera’s field of view (e.g. roof gutter or wall). These objects can reflect back the IR light, resulting in circular fading on the video image in the opposite direction to the object.

English

5.3. Power supply

IMPORTANT!

Before starting installation, ensure that the power supply voltage and the rated voltage of the camera are identical.

The cameras require a 12 V DC or 24 V AC power supply. The polarity of the DC voltage supply does not need to be observed!

5.4. Connecting the video cable

In order to transmit the HD-TVI video signal from the camera to a recorder, an RG59 type coaxial cable with BNC connector (male) must be connected to the connection labelled 'TVI’. The cable length to the next device must not exceed 500 m (RG59).

An RG59 type coaxial cable can be connected to the analogue video output (labelled ‘CVBS’). The cable length to the next device must not exceed 100 m.

To ensure optimum quality of the HD-TVI signal transmission, it is important that the cable is neither kinked nor crushed at any point, and that its radius is adequate (min. bending radius 6 cm). Damage to the cable or porosity as a result of ageing can have a negative impact on the quality of the signal or image (e.g. shadowing around the edges).

Page 30

5.5. Switching between HD-TVI and analogue video signal

A switch on the PCB of the camera module switches the video signals of both video outputs (at the external cable and at the internal 2-pin connection) between HD-TVI or PAL analogue signal.

English

After installation and orientation of the camera module, move the switch to the 'TVI” position to activate the HD-TVI output.

5.6. Installation on the wall mount

1. First drill the four holes in the wall to attach the wall mount to the wall.

2. Use appropriate screw anchors and screws to attach the wall mount to the wall.

3. Screw the round adapter plate on to the wall mount. Secure the adapter using a side fixing screw.

4. Attach the installation adapter to the wall mount.

5. Run all cables through the wall mount and connect them correctly to the camera module.

6. You can now carry out the subsequent steps as previously described in the section on installation.

The appropriate TVAC31320 wall mount is

required for the installation. This is not included in the scope of delivery of the camera.

5.7 Installation on a suspended ceiling

The following installation data must be observed:

Installation depth (min.): 50 mm Diameter of camera insert:

min. 145 mm (max. 152 mm)

Diameter for fixings: 10 mm

1. First, create an opening of min. 145 mm to max. 152 mm at the desired location in the suspended ceiling.

2. Glue the drilling template to the opening in the ceiling in a central position.

3. Drill three holes with a diameter of approx. 10 mm in the places marked.

4. Screw the three long metric screws supplied through the three outer fixing holes in the ceiling recessing ring.

5. Then screw the three spreading clamps on

Page 31

English

to the three metric screws from the back.

6. Insert the ceiling recessing ring into the feed-through and the three spreading clamps into the fixing holes and push the spreading clamps through the fixing holes. The spreading clamps should now hold the ceiling recessing ring to the ceiling.

7. Next fasten the three fixing screws until the ceiling recessing ring is finally level and firmly attached to the ceiling.

8. The camera module can then be installed and oriented in the same way as during the installation in the installation adapter, and the dome can be placed on top.

The appropriate TVAC31360 recessing ring

is required for the installation. This is not included in the scope of delivery of the camera.

The required installation depth is min. 5 cm.

Page 32

English

6. On-screen display

6.1. Opening the on-screen display

This camera’s on-screen display can be opened either using the joystick in the camera or via the ABUS HD-TVI DVR. Please consult the user manual for the ABUS HD-TVI DVR.

6.2. Description of the on-screen display

Pressing the on-screen display control button opens the on-screen display. This on-screen display allows you to adjust a number of detailed settings.

SETUP

FORMAT PAL FOCUS ↓ MAIN MENU ↓

Function Description

VIDEO STANDARD Video standard setting

PAL: Video output and, if available, the service monitor output are

set to the 50 Hz standard (e.g. 1080p25 or PAL)

NTSC: Video output and, if appropriate, the service monitor output

are set to the 60 Hz standard (e.g. 1080p30 or NTSC)

FOCUS Zoom and focus settings (with automatic focus)

ZOOM+: Telephoto/narrow-angle zoom ZOOM-: Wide-angle zoom FOCUS+: Far focus FOCUS-: Close focus

MAIN MENU Advanced camera settings

Press the ENTER button to open the advanced camera settings menu.

Page 33

MAIN MENU

SETUP

AE ↓ AWB ↓ DAY NIGHT ↓ VIDEO SETTING ↓ FUNCTION ↓ RESET SAVE&EXIT

This menu item allows you to adjust general exposure settings, e.g. whether the camera should process high contrasts or whether the camera requires special settings for night vision.

Function Description

BRIGHTNESS (1~10): Picture brightness setting

EXPOSURE MODE GLOBAL: General automatic exposure setting without WDR

function

BLC: Automatic exposure setting with backlight

compensation. The BLC function enhances the image display in the event of medium image contrast levels. BLC LEVEL (1~8): Function intensity

WDR: Automatic exposure setting with WDR function (wide

dynamic range). The WDR function enables improved display of high image contrasts. The function brightens dark areas of the video image, whilst maintaining the brightness of light areas.

AGC Automatic gain control. As the setting is increased, the video image

appears lighter in poor lighting conditions, although the higher the setting the higher the image noise.

OFF: Deactivated LOW: Low MIDDLE: Medium HIGH: High

SENSE UP (0~16): Continuous exposure setting. Longer exposure times for

each image make the resulting image lighter. However, the longer the exposure time, the lower the frame rate. 0: deactivated 2~16: Exposure time increased by a factor of x

RETURN Return to previous menu screen

English

Page 34

AWB

This menu item allows you to adjust the white balance settings.

Function Description

ATW Automatic white balance

MWB Manual white balance

RGAIN: Gain factor for proportion of red in image BGAIN: Gain factor for proportion of blue in image

RETURN: Return to previous menu screen

DAY NIGHT

This menu item allows you to set the mode for day/night switching.

Function Description

AUTO Automatic activation/deactivation of day mode or night mode. The

integrated photo sensor controls the switchover according to the lighting level.

INFRARED: ON: IR LEDs activated in night mode

OFF: IR LEDs deactivated in night mode

SMART IR (1~8): The higher the value, the darker the IR LEDs

for very close objects (reduction of IR light intensity).

RETURN: Return to previous menu screen

COLOUR The camera stays in colour mode permanently. The infrared cut filter

is constantly in front of the lens, and the IR LEDs are constantly off.

BW The camera stays in black/white mode permanently. The infrared cut

filter is constantly separated from the lens. The IR LEDs are switched on and off automatically by the photo sensor.

VIDEO SETTING

This menu item allows you to adjust general image settings, such as contrast or video image mirroring.

Function Description

CONTRAST (1~10): Image contrast setting

SHARPNESS (1~10): This function allows image sharpness perception to be

adjusted electronically.

COLOUR GAIN (1~10): Saturation of the video image

3DNR (1~10): Noise reduction function setting. The higher the value

set, the more noise will be removed from the video image by the software.

MIRROR Mirroring of the video image

DEFAULT: Deactivated

English

Page 35

HV: Horizontal and vertical image mirroring V: Vertical image mirroring H: Horizontal image mirroring

RETURN Return to previous menu screen

FUNCTION

Function Description

PRIVACY Privacy masking settings. A maximum of eight private zones may be

freely defined in terms of size and position.

MODE: OFF: Private zone function deactivated

ON: Privacy masking active AREA NO 0~3: Setting for the individual mask DISPLAY: OFF: The mask is not displayed

ON: The mask is displayed. X POSITION: Horizontal starting position of the mask Y POSITION: Vertical starting position of the mask WIDTH: Horizontal size of the mask HEIGHT: Vertical size of the mask

COLOUR: Setting for the colour of all masks TRANSPARENCY: OFF: All masks are displayed as non-

transparent. ON: All masks are displayed as slightly transparent, i.e. the underlying image area is partially displayed.

RETURN: Return to previous menu screen

MOTION MODE: OFF: Motion detection deactivated

ON: Motion detection active AREA 0~3: Setting for the individual motion screen SENSITIVITY (0~100): Sensitivity setting (for all masks) COLOUR: Setting for the colour of all masks TRANSPARENCY: OFF: All masks are displayed as non-

transparent.

ON: All masks are displayed as slightly

transparent, i.e. the underlying image area is

partially displayed.

RETURN: Return to previous menu screen

CAM ID Option of displaying the camera number in the format ‘CAMERA

XXX’.

MODE: OFF: Display deactivated

ON: Display active CAM ID (1~255): Camera number setting X POSITION: Horizontal starting position of the text Y POSITION: Vertical starting position of the text

RETURN: Return to previous menu screen

RETURN Return to previous menu screen

RESET

English

Page 36

Function Description

RESET Reset all camera settings in the main menu to the factory settings

SAVE&EXIT

Function Description

SAVE&EXIT Save all settings and exit the on-screen display

English

Page 37

7. Maintenance and cleaning

7.1. Maintenance

Regularly check the technical safety of the product, e.g. check the housing for damage.

If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.

It is likely that safe operation is no longer possible in the event that:

 the device shows signs of visible damage  the device no longer works correctly

Please note: You do not need to perform any maintenance on the product. There are no components to

service and nothing inside the product to check. Never open it.

English

7.2. Cleaning

Clean the product with a clean, dry cloth. The cloth can be dampened with lukewarm water to remove stubborn dirt.

Do not allow any liquids to enter the device. Do not use any chemical cleaning products as they could damage the surface of the housing and screen (discolouration).

8. Disposal

Important: EU Directive 2002/96/EC regulates the proper return, treatment and recycling of used electronic devices. This symbol means that, in the interest of environmental protection, the device must be disposed of separately from household or industrial waste at the end of its lifespan in accordance with applicable local legal guidelines. Used devices can be disposed of at official recycling centres in your country. Obey local regulations when disposing of material. Further details on returns (also for non-EU countries) can be obtained from your local authority. Separate collection and recycling conserve natural resources and ensure that all the provisions for protecting health and the environment are observed when recycling the product.

Page 38

9. Technical data

More technical information on each individual camera is available via the product search at

www.abus.com.

English

Page 39

HDCC72550

Manuel d’utilisation

Version 03/2018

Traduction française du manuel original allemand. À conserver pour une utilisation

ultérieure.

Page 40

Français

Introduction

Chère cliente, cher client,

Nous vous remercions d’avoir choisi ce produit.

L’appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. Le texte complet de la déclaration de conformité UE est disponible à l’adresse Internet suivante : www.abus.com/product/HDCC72550

Lorsque vous utilisez ce produit, respectez les consignes du manuel d’utilisation afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d’utilisation dans son intégralité et respecter toutes les consignes d’utilisation et de sécurité.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d’utilisation a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l’adresse indiquée au dos de ce manuel. La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d’erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et le manuel d’utilisateur sans préavis. ABUS Security-Center ne peut être tenu responsable des dommages consécutifs, directs ou indirects, liés à l’équipement, aux performances et à l’utilisation de ce produit. Le contenu de ce document ne fait l’objet d’aucune garantie.

Page 41

Français

Signification des pictogrammes

Le pictogramme représentant un éclair dans un triangle est utilisé en cas de danger pour la santé, par exemple risque d’électrocution.

Le pictogramme représentant un point d’exclamation dans un triangle indique la présence, dans ce manuel d’utilisation, d’instructions importantes devant être impérativement respectées.

Ce pictogramme indique la présence de conseils et de remarques spécifiques relatives à l’utilisation.

Consignes de sécurité importantes

En cas de dommages consécutifs au non-respect de ce manuel d’utilisation, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !

Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Chère cliente, cher client, les remarques relatives à la sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu’à la protection de l’appareil. Veuillez lire attentivement les points suivants :

 Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit

entraînera automatiquement l’annulation de la certification (CE) et de la garantie.

 Une chute, même de faible hauteur, risque d’endommager le produit.  Installez le produit de manière à ce que l’capteur d’image de l’appareil ne soit pas directement

exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.

 L’appareil a été conçu pour une utilisation à l’intérieur et à l’extérieur (IP67).

Évitez d’utiliser l’appareil dans les conditions ambiantes défavorables suivantes :

 lieu humide ou humidité élevée de l’air ;  froid ou chaleur extrême ;  exposition directe aux rayons du soleil ;  poussières ou gaz, vapeurs ou solvants inflammables ;  fortes vibrations ;  champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs.  Il est interdit d’installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

 Ne laissez pas traîner le matériel d’emballage. Dans les mains d’un enfant, les films et sacs en

plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.

 Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des

enfants en raison des petites pièces qu’ils pourraient avaler.

 N’introduisez jamais d’objets à travers les ouvertures de l’appareil.  Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez

pas de produits incompatibles.

 Veuillez respecter les consignes de sécurité et les manuels d’utilisateur des autres appareils

raccordés.

 Avant de mettre l’appareil en service, vérifiez qu’il n’est pas endommagé. En cas de dommages, ne

mettez pas l’appareil en service !

 Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute

tension supérieure est susceptible d’endommager l’appareil et de compromettre votre sécurité (risque d’électrocution).

Page 42

Consignes de sécurité

1. Alimentation électrique : Tenez compte des informations mentionnées sur la plaque signalétique concernant l’alimentation électrique et la consommation de courant.

2. Surcharge Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d’électrocution ou d’incendie.

3. Nettoyage Nettoyez l’appareil uniquement avec un chiffon humide et n’utilisez pas de produits de nettoyage

agressifs.

Pour cela, déconnectez l’alimentation électrique de l’appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d’utilisation et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

 Pour déconnecter l’appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble

secteur.

 Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin

que la gaine en plastique du câble ne puisse pas fondre.

2. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

 N’ouvrez jamais le boîtier ou le bloc d’alimentation.  N’introduisez aucun objet métallique ou inflammable à l’intérieur de l’appareil.  Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser

une protection contre les surtensions.

3. Lorsqu’un appareil tombe en panne, déconnectez-le immédiatement du réseau électrique et signalez la panne à votre revendeur.

Français

Avant d’installer l’appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l’installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un nonprofessionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui. Les installations doivent être câblées de façon à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l’appareil avec la plus grande précaution lorsque vous le retirez de l’emballage.

Si l’emballage d’origine est endommagé, examinez tout d’abord l’appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Page 43

Français

Table des matières

1. Utilisation conforme ............................................................................................................. 44

2. Étendue de la livraison ......................................................................................................... 44

3. Caractéristiques et fonctions .............................................................................................. 44

4. Description de la caméra ..................................................................................................... 4 5

5. Montage ................................................................................................................................. 46

5.1. Montage de la caméra ........................................................................................................ 46

5.2. Orientation de la caméra ..................................................................................................... 47

5.3. Alimentation électrique ........................................................................................................ 47

5.4. Installation du câble vidéo ................................................................................................... 47

5.5. Commutation entre HD-TVI et signal vidéo analogique ...................................................... 48

5.6. Installation sur le bras mural ............................................................................................... 48

5.7 Installation d’un faux plafond ............................................................................................... 48

6. Menu d’affichage à l’écran ................................................................................................... 5 0

6.1. Ouverture du menu d’affichage à l’écran ............................................................................ 50

6.2. Description du menu d’affichage à l’écran .......................................................................... 50

7. Maintenance et nettoyage .................................................................................................... 55

7.1. Maintenance........................................................................................................................ 55

7.2. Nettoyage ............................................................................................................................ 55

8. Élimination ............................................................................................................................ 55

9. Caractéristiques techniques ................................................................................................ 56

Page 44

1. Utilisation conforme

Cette caméra convient tant au fonctionnement de jour que de nuit. Elle fournit des images vidéo en résolution HD et le signal de sortie est disponible au format HD-TVI. Ceci permet d’utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec un enregistreur. L’appareil a été conçu pour une utilisation à l’intérieur et à l’extérieur.

2. Étendue de la livraison

HD-TVI Vario Dôme pour l’extérieur

Consignes de sécurité

Français

Outil d’installation Adaptateur d’installation

Gabarit de perçage

3. Caractéristiques et fonctions

 Résolution Full HD 1080 p : 1 920 x 1 080 à 25 fps (HDCC72550)  Transmission via l’infrastructure CCTV classique (jusqu’à 500 mètres via un câble RG59)  Objectif motorisé à focale variable 2,8 à 12 mm  LED IR pour vision nocturne  DNR pour des images sans bruit  Fonction True WDR permettant d’équilibrer les contrastes de l’image (120 dB)  Boîtier résistant aux intempéries (IP67)  Menu d’affichage à l’écran pour la configuration de la caméra (pilotage par DVR via un câble

coaxial)

Câble de raccordement pour sortie vidéo

analogique supplémentaire

Page 45

4. Description de la caméra

HDCC72550

Français

1 Module caméra avec objectif 2 LED infrarouge (2, à gauche et à droite de l’objectif) 3 Photodétecteur pour commutation jour/nuit 4 Sortie vidéo analogique supplémentaire à des fins de maintenance (BNC, via le câble de

connexion fourni)

5 Manette de commande du menu d’affichage à l’écran 6 Commutateur entre HD-TVI et sortie vidéo analogique (le signal est commuté en même

temps sur les deux sorties vidéo (point 4 & 10))

7 Coupole 8 Adaptateur d’installation pour le montage en surface 9 Raccordement électrique (12 VCC/24 VCA, raccordement 2 broches, ne pas tenir compte de

la polarité)

10 Sortie vidéo HD-TVI (BNC, inscription "TVI")

Page 46

5. Montage

5.1. Montage de la caméra

ATTENTION !

Pendant le montage, la caméra doit être coupée de l’alimentation secteur.

Utilisez le gabarit de perçage fourni pour percer les trous de fixation de l’adaptateur d’installation. Pour le passage latéral des câbles, une ouverture est prévue sur l’adaptateur d’installation. Pour le passage latéral des câbles, utiliser un presseétoupe (M25 x 1,5). Utilisez des chevilles et des vis adaptées au support pour fixer l’adaptateur d’installation.

Puis, retirez la coupole de caméra du module caméra. Utilisez la clé fournie.

Français

Un câble d’attache avec œillet est disponible dans l’adaptateur d’installation pour suspendre facilement le module caméra.

Faites maintenant passer le câble de raccordement à travers l’adaptateur d’installation, soit dans le plafond, soit dans l’ouverture latérale.

Le cas échéant, le raccordement au câble d’installation peut être effectué à l’intérieur de l’adaptateur d’installation.

Insérez maintenant le module caméra dans l’adaptateur d’installation. Veiller à ce que la nervure de guidage et la rainure de guidage de l’adaptateur d’installation et du module caméra s’alignent. Ce n’est qu’ainsi que le module caméra est correctement positionné.

Serrez ensuite les vis de fixation du module caméra.

Après avoir orienté de module caméra, posez le capuchon de caméra et la coupole de caméra.

Fixez ensuite la coupole de caméra.

Page 47

5.2. Orientation de la caméra

Le module caméra peut être orienté sur 3 axes.

1 : Inclinaison 70° 2 : Rotation 340° 3 : Pivotement 320°

La portée IR dépend fortement des conditions ambiantes. Si l’environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l’éclairage, l’image vidéo risque de ne pas être assez claire la nuit. L’image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l’installation de la caméra, assurez-vous qu’aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l’image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l’objet.

Français

5.3. Alimentation électrique

ATTENTION !

Avant de commencer l’installation, assurez-vous que l’alimentation électrique correspond bien à la tension nominale de la caméra.

Les caméras exigent une alimentation électrique 12 V CC ou 24 V CA. Ne pas tenir compte de la polarité de l’alimentation en courant continu !

5.4. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur, un câble coaxial de type RG59 à connecteur BNC (mâle) doit être branché au connecteur « TVI ». La longueur du câble jusqu’au prochain appareil ne doit pas dépasser 500 m (RG59).

Un câble coaxial de type RG59 peut être branché à la sortie vidéo analogique (« CVBS »). La longueur du câble jusqu’au prochain appareil ne doit pas dépasser 100 m.

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le câble ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm). Si le câble est endommagé ou devient poreux à cause de son ancienneté, ceci peut avoir des conséquences sur la qualité du signal et de l’image (par ex. formation d’ombre sur les contours).

Page 48

5.5. Commutation entre HD-TVI et signal vidéo analogique

Sur la carte du module caméra se trouve un commutateur qui permet de commuter le signal vidéo au niveau des deux sorties vidéo (sur le câble et sur le raccordement 2 broches interne) entre un signal HD-TVI et un signal PAL analogique.

Français

Après l’installation ou l’orientation du module caméra, réglez le commutateur sur la position « TVI » afin d’activer la sortie HD-TVI.

5.6. Installation sur le bras mural

1. Commencez par percer les 4 trous pour fixer le bras mural dans le mur.

2. Utilisez les vis et les chevilles adaptées pour fixer le bras mural au mur.

3. Vissez la plaque adaptatrice ronde sur le bras mural. Fixez l’adaptateur à l’aide de vis de fixation latérales.

4. Fixez l’adaptateur d’installation sur le bras mural.

5. Passez tous les câbles dans le bras mural et raccordez celui-ci correctement au module de caméra.

6. Vous pouvez ensuite procéder aux étapes suivantes comme expliqué précédemment au point Montage.

Le bras mural TVAC31320 est requis.

Celui-ci n’est pas compris dans la livraison.

5.7 Installation d’un faux plafond

Tenir compte des caractéristiques d’installation suivantes :

Profondeur de montage (min.) : 50 mm Diamètre du logement de la caméra :

min. 145 mm (max. 152 mm)

Diamètre des fixations : 10 mm

1. Commencez par pratiquer une ouverture de min. 145 mm à max. 152 mm dans le plafond.

2. Collez le gabarit de perçage en le centrant sur l’ouverture du plafond.

3. Percez 3 trous d’environ 10 mm de diamètre aux emplacements marqués.

4. Vissez les 3 vis longues à filetage métrique fournies dans les 3 trous de fixation extérieurs de la bague de montage au plafond.

Page 49

Français

5. Vissez ensuite les 3 pinces expansibles du verso sur les 3 vis métriques.

6. Introduisez la bague de montage au plafond dans le montage et les 3 pinces expansibles dans les ouvertures de fixation et faites glisser les pinces expansibles dans les ouvertures de fixation. Les pinces expansibles doivent alors maintenir la bague de montage au plafond.

7. Fixez alors les 3 vis de fixation jusqu’à ce que la bague de montage au plafond se trouve bien à plat et ne présente plus de jeu.

8. Le module de caméra peut alors être monté dans l’adaptateur d’installation en procédant comme pour le montage et la coupole peut être mise en place.

La bague de montage TVAC31360 est

requise. Celle-ci n’est pas comprise dans la livraison.

La profondeur de montage requise est de 5 cm min.

Page 50

Français

6. Menu d’affichage à l’écran

6.1. Ouverture du menu d’affichage à l’écran

Le menu d’affichage à l’écran de cette caméra est accessible via la manette de la caméra ou via l’ABUS HD-TVI DVR. Pour cela, consultez le manuel d’utilisateur de l’ABUS HD-TVI DVR.

6.2. Description du menu d’affichage à l’écran

Appuyez sur le bouton de la commande du menu d’affichage à l’écran pour ouvrir le menu d’affichage à l’écran. Ce menu permet d’effectuer des réglages précis.

SETUP

FORMAT PAL FOCUS ↓ MAIN MENU ↓

Fonction Description

FORMAT Réglage de la norme vidéo

PAL : La sortie vidéo et la sortie de moniteur de service (si

disponible) sont réglées sur la norme 50 Hz (1080p25 ou PAL)

NTSC : La sortie vidéo et la sortie de moniteur de service sont

réglées sur la norme 60 Hz (1080p30 ou NTSC)

FOCUS Réglage du zoom et de la mise au point (mise au point automatique)

ZOOM+ : Télézoom/Zoom à angle étroit ZOOM- : Zoom grand angle FOCUS+ : Mise au point manuelle lointaine FOCUS- : Mise au point manuelle proche

MAIN MENU Réglages avancés de la caméra

Appuyez sur la touche ENTER pour ouvrir le menu des réglages avancés de la caméra.

Page 51

MENU PRINCIPAL

SETUP

AE ↓ AWB ↓ DAY NIGHT (jour/nuit) ↓ VIDEO SETTING ↓ FUNCTION ↓ RESET SAVE&EXIT

Ce menu contient les réglages généraux de l’exposition. Il est utile si la caméra doit traiter des contrastes importants ou si elle exige des réglages spécifiques pour la vision nocturne.

Fonction Description

BRIGHTNESS (1~10) : Réglage de la luminosité

EXPOSURE MODE GLOBAL : Réglage général automatique de l’exposition sans la

fonction WDR

BLC : Réglage automatique de l’exposition avec

compensation de contre-jour (Back Light Compensation). La fonction BLC permet un meilleure rendu des images moyennement contrastées. BLC LEVEL (1~8) : intensité de la fonction

WDR : Réglage automatique de l’exposition avec la fonction

WDR (Wide Dynamic Range). La fonction WDR permet un meilleur rendu des images fortement contrastées. Les zones d’ombre de l’image vidéo sont éclaircies et la luminosité des zones claires est préservée.

AGC Contrôle automatique du gain. Plus le réglage est élevé, plus l’image

vidéo est claire dans des conditions d’éclairage médiocres, mais les bruits d’image sont aussi plus importants.

OFF : Désactivé LOW : Faible MIDDLE : Moyen HIGH : Élevé

SENSE UP (0~16) : Réglage de l’exposition longue. Par une exposition plus

longue de chaque image, l’image qui en résulte est plus claire. Le taux d’images diminue (plus l’exposition est longue, plus le taux d’images est faible) 0 : désactivé 2~16 : exposition plus longue multipliée par le facteur x

RETURN Retour à la page de menu précédente

Français

Page 52

AWB

Ce menu permet de régler la balance des blancs.

Fonction Description

ATW Balance des blancs automatique

MWB Balance des blancs manuelle

RGAIN : Facteur de gain de la composante rouge de l’image BGAIN : Facteur de gain de la composante bleue de l’image

RETURN : Retour à la page de menu précédente

DAY NIGHT (jour/nuit)

Ce menu permet de régler la commutation jour/nuit.

Fonction Description

AUTO Activation/Désactivation automatiques du mode jour ou nuit. Le

capteur photo intégré commande la commutation selon l’intensité d’éclairage.

INFRARED : ON : LED IR actives en mode nuit

OFF : LED IR inactives en mode nuit

SMART IR (1~8) : Plus la valeur est élevée, plus les LED IR sont

sombres lorsque des objets sont très proches (réduction de l’intensité lumineuse IR).

RETURN : Retour à la page de menu précédente

COLOR La caméra reste en mode couleur. Le filtre pivotant infrarouge reste

devant l’objectif et les LED IR restent éteintes.

DM La caméra reste en mode noir/blanc. Le filtre pivotant infrarouge est

retiré de l’objectif. Les LED IR sont automatiquement allumées et éteintes par le capteur photo.

VIDEO SETTING

Ce menu permet d’effectuer des réglages généraux de l’image, comme le contraste ou l’inversion de l’image vidéo.

Fonction Description

CONTRAST (1~10) : Réglage du contraste de l’image

SHARPNESS (1~10) : Cette fonction permet de modifier électroniquement la

perception de la netteté de l’image.

COLOR GAIN (1~10) : Saturation de l’image vidéo

3DNR (1~10) : Réglage de la fonction d’élimination des bruits

parasites. Plus la valeur est élevée, plus le logiciel élimine de bruits dans l’image vidéo.

MIRROR Inversion de l’image vidéo

Français

Page 53

DEFAULT (par défaut) : Désactivé HV : Inversion de l’image horizontale et inversion de l’image

verticale V : Inversion de l’image verticale H : Inversion de l’image horizontale

RETURN Retour à la page de menu précédente

FONCTION

Fonction Description

PRIVACY (zones privées) Réglages du masquage des zones privées. La taille et la position de

8 zones privées maximum peuvent être librement définies.

MODE : OFF : Fonction désactivée

ON : Masquage des zones privées actif AREA NO. 0~3 : Réglage du masque correspondant DISPLAY (affichage) : OFF : Le masque ne s’affiche pas

ON : Le masque est actuellement affiché. POSITION X : Position de départ horizontale du masque POSITION Y : Position de départ verticale du masque WIDTH : Taille horizontale du masque HEIGHT : Taille verticale du masque

COLOR : Réglage de la couleur de tous les masques TRANSPARENCY : OFF : Toutes les masques apparaissent

opaques. ON : Tous les masques apparaissent légèrement transparents, c’est-à-dire que la zone d’image en-dessous apparaît partiellement.

RETURN : Retour à la page de menu précédente

MOTION MODE : OFF : Détection de mouvement désactivée

ON : Détection de mouvement activée

AREA 0~3 : Réglage du masque de mouvement

correspondant

SENSITIVITY (0~100) : Réglage de la sensibilité (pour tous les

masques) COLOR : Réglage de la couleur de tous les masques TRANSPARENCY : OFF : Toutes les masques apparaissent

opaques.

ON : Tous les masques apparaissent

légèrement transparents, c’est-à-dire que la

zone d’image en-dessous apparaît

partiellement.

RETURN : Retour à la page de menu précédente

CAM ID Possibilité d’afficher le numéro de caméra au format « CAMÉRA

XXX ».

MODE : OFF : Affichage désactivé

ON : Affichage activé CAM ID (1~255) : Réglage du numéro de caméra POSITION X : Position de départ horizontale du texte POSITION Y : Position de départ verticale du texte

Français

Page 54

RETURN : Retour à la page de menu précédente

RETURN Retour à la page de menu précédente

RESET

Fonction Description

RESET Rétablissement des réglages par défaut de la caméra dans le menu

principal

SAVE&EXIT

Fonction Description

SAVE&EXIT Enregistrer tous les réglages et quitter le menu d’affichage à l’écran

Français

Page 55

7. Maintenance et nettoyage

7.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit par ex., l’état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d’utilisation du produit n’est plus garantie si

 l’appareil présente des dommages visibles ;  l’appareil ne fonctionne plus.

Remarque : Le produit ne nécessite aucune maintenance de votre part. Aucune des pièces à l’intérieur

de ce produit ne nécessite de maintenance ou de contrôle de votre part. N’ouvrez jamais le produit.

Français

7.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d’encrassement plus important, humidifiez légèrement le chiffon avec de l’eau tiède.

Veillez à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil. N’utilisez pas de produits nettoyants chimiques, car cela risquerait d’endommager la surface du boîtier et de l’écran (décoloration).

8. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l’élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l’Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l’environnement.

Page 56

Français

9. Caractéristiques techniques

Les caractéristiques techniques de chaque caméra sont disponibles sur www.abus.com via la recherche de produit.

Page 57

HDCC72550

Gebruikershandleiding

Versie 03/2018

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig

gebruik!

Page 58

Nederlands

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHSrichtlijn 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com/product/HDCC72550

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het adres op de achterkant van de handleiding. ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen door te voeren. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Page 59

Nederlands

Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.

Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden.

Dit symbool wijst op bijzondere tips en instructies over de bediening.

Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt de aanspraak op garantie. Wij aanvaarden geen aansprakelijkheid voor gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

 Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien

vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.

 Het product kan al beschadigd raken door een val van slechts geringe hoogte.  Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen.

Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

 Het apparaat is voor het gebruik binnen en buiten (IP67) ontworpen.

Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden:

 Vocht of te hoge luchtvochtigheid  extreme kou of hitte  direct zonlicht  stof of brandbare gassen, dampen of oplosmiddelen  sterke trillingen  sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.  De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

 Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken

piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.

 De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd

het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.

 Steek geen voorwerpen door de openingen in het apparaat  Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen

producten aan die niet compatibel zijn.

 Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in

acht.

 Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen

ontdekken, neem het apparaat dan niet in gebruik!

 Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan

vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Page 60

Nederlands

Veiligheidsinstructies

1. Voeding: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het stroomverbruik.

2. Overbelasting Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Reiniging Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Het apparaat daarvoor loskoppelen van het stroomnet.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

 Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de

stekker.

 Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te

verhinderen dat het kunststof omhulsel smelt.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

 Open nooit de behuizing of de netstekkervoeding.  Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.  Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een

overspanningsbeveiliging te gebruiken.

3. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen. Sluit de installaties zo op het stroomnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen worden.

Uitpakken

Tijdens het uitpakken moet u het apparaat uiterst zorgvuldig behandelen.

Bij een eventuele beschadiging van de originele verpakking moet u het apparaat eerst controleren. Als het apparaat is beschadigd, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Page 61

Nederlands

Inhoudsopgave

1. Beoogd gebruik .................................................................................................................... 62

2. Inhoud van de levering ......................................................................................................... 62

3. Kenmerken en functies ........................................................................................................ 6 2

4. Beschrijving van de camera ................................................................................................ 63

5. Montage ................................................................................................................................. 64

5.1. Camera monteren ............................................................................................................... 64

5.2. Camera uitlijnen .................................................................................................................. 65

5.3. Voeding ............................................................................................................................... 65

5.4. Videokabel aanbrengen ...................................................................................................... 65

5.5. Omschakeling tussen HD-TVI en analoog videosignaal ..................................................... 66

5.6. Installatie aan wandarm ...................................................................................................... 66

5.7 Installatie in een zwevend plafond ...................................................................................... 66

6. Schermmenu ......................................................................................................................... 68

6.1. Schermmenu (OSD) openen ............................................................................................... 68

6.2. Beschrijving schermmenu (OSD) ........................................................................................ 68

7. Onderhoud en reiniging ....................................................................................................... 7 3

7.1. Onderhoud .......................................................................................................................... 73

7.2. Reiniging ............................................................................................................................. 73

8. Afdanken ............................................................................................................................... 73

9. Technische gegevens .......................................................................................................... 7 4

Page 62

Nederlands

1. Beoogd gebruik

Deze camera is zowel geschikt voor gebruik overdag als ’s nachts. De camera levert videobeelden in HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaaloverdracht mogelijk. De camera dient voor de videobewaking in combinatie met een opnameapparaat. Het apparaat is voor het gebruik binnen en buiten ontworpen.

2. Inhoud van de levering

Buiten HD-TVI Vario Dome

Veiligheidsinstructies

Installatiegereedschap Installatieadapter

Boorsjabloon Aansluitkabel voor extra analoge video-uitgang

3. Kenmerken en functies

 Full HD 1080p-resolutie: 1920 x 1080 @ 25 fps (HDCC72550)  Overdracht via conventionele CCTV-infrastructuur (tot 500 meter via RG59-kabel)  Motor Vario-lens 2.8 – 12 mm  IR-leds voor nachtzicht  DNR voor ruisvrije beelden  True WDR-functie voor de vereffening van beeldcontrasten (120 dB)  Weerbestendige camerabehuizing (IP67)  On-screen-menu voor cameraconfiguratie (besturing via DVR via coaxkabel)

Page 63

Nederlands

4. Beschrijving van de camera

HDCC72550

1 Cameramodule inclusief objectief 2 Infrarood-LED (2 stuks, links en rechts van lens) 3 Lichtsensor voor dag-/nachtomschakeling 4 Extra analoge video-uitgang voor servicedoeleinden (BNC, via meegeleverde aansluitkabel) 5 Joystick voor de bediening van de schermmenu's (OSD)

6 Omschakelaar tussen HD-TVI en analoge video-uitgang (het signaal wordt op beide video-

uitgangen (punt 4 en 10) tegelijkertijd omgeschakeld)

7 Domekoepel 8 Installatieadapter voor opbouwmontage 9 Spanningsaansluiting (12 VDC / 24 VAC, 2-pins aansluiting, er hoeft geen rekening te

worden gehouden met de polariteit)

10 HD TVI-video-uitgang (BNC, opdruk ‘TVI’)

Page 64

Nederlands

5. Montage

5.1. Camera monteren

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten voor de installatieadapter. Voor een zijdelingse kabelgeleiding is in de installatieadapter een opening aangebracht. Bij kabelgeleiding aan de zijkant moet een kabelwartel worden gebruikt (M25x1.5). Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de installatieadapter.

Verwijder daarna de camerakoepel van de cameramodule. Gebruik daarvoor de bijgeleverde steeksleutel.

Om de installatie te vereenvoudigen is in de installatieadapter een kabel met ophangoog voor het bevestigen van de cameramodule beschikbaar.

Voer nu de aansluitkabel door de installatieadapter in het plafond of door de opening aan de zijkant.

Eventueel kan de verbinding met de installatiekabel in het binnenste van de installatieadapter worden uitgevoerd.

Plaats nu de cameramodule in de installatieadapter. Daarbij moet er rekening mee worden gehouden dat het geleidingsstuk en de geleidingskerf van installatieadapter en cameramodule op elkaar passen. Pas dan is de correcte positie van cameramodule bereikt.

Draai nu de borgschroeven van de camera vast.

Na het afstellen van de cameramodule plaatst u de camerakap en de camerakoepel.

Zet daarna de camerakoepel vast.

Page 65

Nederlands

5.2. Camera uitlijnen

De cameramodule kan in 3 assen ingesteld worden.

1: Kantelen 70° 2: Draaien 340° 3: Zwenken 320°

Het IR-bereik is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.

Bovendien moet er bij de installatie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

5.3. Voeding

LET OP!

Voordat u aan de installatie begint, controleert u of de voedingsspanning en de nominale spanning van de camera overeenkomen.

De camera's worden gevoed met 12VDC- of 24VAC-voeding. De polariteit van de gelijkspanning hoeft niet in acht te worden genomen!

5.4. Videokabel aanbrengen

Om het HD-TVI-videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 met BNC-stekker (male, man) op de aansluiting met de opdruk ‘TVI’ worden aangesloten. De kabellengte tot het volgende apparaat mag niet langer zijn dan 500 meter (RG59).

Op de analoge video-uitgang (opdruk ‘CVBS’) kan een coaxkabel van het type RG59 worden aangesloten. De kabellengte tot het volgende apparaat mag niet langer zijn dan 100 meter.

Voor een optimale kwaliteit van de overdracht van het HD TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een te kleine radius wordt gelegd. (min. buigradius 6 cm). Als de kabel beschadigd of door het verouderingsproces poreus is geworden, kan dat ook gevolgen hebben voor de signaal- of beeldkwaliteit (bijvoorbeeld schaduwvorming om randen).

Page 66

Nederlands

5.5. Omschakeling tussen HD-TVI en analoog videosignaal

Op de printplaat van de cameramodule bevindt zich een omschakelaar die het videosignaal op beide video-uitgangen (bij kabel buiten en bij 2-pins aansluiting binnen) tussen HD-TVI resp. analoog PAL-signaal omschakelt.

Zet de omschakelaar na het installeren of afstellen van de cameramodule in de stand ‘TVI’ zodat de HD TVI-uitgang geactiveerd is.

5.6. Installatie aan wandarm

1. Boor eerst de 4 gaten voor de bevestiging van de wandarm in de muur.

2. Gebruik passende pluggen en schroeven voor de bevestiging van de wandarm aan de muur.

3. Schroef de ronde adapterplaat op de wandarm. Borg de adapter met de vastzetschroef aan de zijkant.

4. Bevestig de installatieadapter aan de wandarm.

5. Leg alle kabels door de wandarm en sluit deze correct op de cameramodule aan.

6. Nu kunt u de verdere stappen uitvoeren die reeds eerder bij het punt montage zijn beschreven.

Voor de installatie heeft u de bijpassende

wandarm TVAC31320 nodig. Deze is niet bij levering van de camera inbegrepen.

5.7 Installatie in een zwevend plafond

U dient rekening te houden met onderstaande installatiegegevens:

Inbouwdiepte (min.): 50 mm Diameter camera-inzetstuk:

min. 145 mm (max. 152 mm)

Diameter voor bevestigingen: 10 mm

1. Breng eerst op het gewenste punt een opening van min. 145 mm tot max. 152 mm in het zwevende plafond aan.

2. Plak de boorsjabloon in het midden van de opening in het plafond.

3. Boor 3 gaten van ca. 10 mm diameter op de gemarkeerde punten.

4. Schroef de 3 meegeleverde lange metrische schroeven in de 3 buitenste bevestigingsgaten in de plafondinbouwring.

Page 67

Nederlands

5. Schroef nu de 3 splitpennen van de achterzijde op de 3 metrische schroeven.

6. Plaats de plafondinbouwring in de doorvoer en de 3 splitpennen in de bevestigingsgaten, en schuif de splitpennen door de bevestigingsgaten. De uit elkaar gebogen splitpennen moeten de plafondinbouwring aan het plafond houden.

7. Draai nu de 3 bevestigingsschroeven vast totdat de plafondinbouwring stevig en vlak afsluitend aan het plafond hangt.

8. Nu kan de cameramodule op dezelfde wijze als bij de installatieadapter worden ingebouwd, en de koepel worden aangebracht.

Voor de installatie heeft u de bijpassende

inbouwring TVAC31360 nodig. Deze is niet bij levering van de camera inbegrepen.

De benodigde inbouwdiepte bedraagt min. 5 cm.

Page 68

Nederlands

6. Schermmenu

6.1. Schermmenu (OSD) openen

Het schermmenu (OSD, on-screen-display) van deze camera kan ofwel met de joystick in de camera of via de ABUS HD-TVI DVR worden geopend. Lees daarvoor de gebruikershandleiding van de ABUS HDTVI DVR.

6.2. Beschrijving schermmenu (OSD)

Door op de toets voor het OSD-menu Besturing te drukken opent u het OSD-schermmenu. Via dit schermmenu kunnen gedetailleerde instellingen worden aangepast.

SETUP

FORMAT PAL FOCUS ↓ MAIN MENU ↓

Functie Beschrijving

FORMAT Instellingen voor de videostandaard

PAL: Video-uitgang en indien aanwezig servicemonitor-uitgang

zijn op 50 Hz standaard ingesteld (1080p25 ofwel PAL)

NTSC: Video-uitgang en servicemonitor-uitgang zijn op 60 Hz

standaard ingesteld (bijvoorbeeld 1080p30 ofwel NTSC)

FOCUS Zoom- en focusinstelling (automatische scherpstelling)

ZOOM+ : Zoom tele / kleine hoek ZOOM- : Zoom brede hoek FOCUS+ : Focus ver weg FOCUS- : Focus dichtbij

MAIN MENU Uitgebreide camera-instellingen

Druk op de entertoets om het menu met de uitgebreide camerainstellingen op te roepen.

Page 69

Nederlands

HOOFDMENU

SETUP

AE ↓ AWB ↓ DAY NIGHT ↓ VIDEO SETTING ↓ FUNCTION ↓ RESET SAVE&EXIT

In dit menupunt worden algemene belichtingsinstellingen aangepast, bijvoorbeeld of de camera hoge contrasten verwerken moet of dat de camera speciale instellingen voor nachtzicht nodig heeft.

Functie Beschrijving

BRIGHTNESS (1~10): Instelling beeldhelderheid

EXPOSURE MODE GLOBAL: Algemene automatische belichtingsinstelling zonder

WDR-functie

BLC: Automatische belichtingsinstelling met

tegenlichtcompensatie (Back Light Compensation). De BLC-functie verbetert de beeldweergave bij gemiddelde beeldcontrasten. BLC LEVEL (1~8): Functie-intensiteit

WDR: Automatische belichtingsinstelling met WDR-functie

(Wide Dynamic Range). De WDR-functie wordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren. Daarbij worden donkere delen in het videobeeld helderder gemaakt terwijl heldere delen in helderheid constant worden gehouden.

AGC Automatische versterkingsregeling. Hoe hoger de instelling, hoe

helderder het videobeeld wordt weergegeven bij lage belichting, de beeldruis wordt echter ook hoger.

OFF: Gedeactiveerd LOW: Laag MIDDLE: Gemiddeld HIGH: Hoog

SENSE UP (0~16): Instelling van de lange belichtingstijd. Door een langere

belichting van ieder afzonderlijk beeld verschijnt het daaruit resulterende beeld helderder. Dit heeft een lagere beeldfrequentie tot gevolg (hoe langer de belichtingstijd, hoe lager de beeldfrequentie) 0: gedeactiveerd 2~16: Met factor x langere belichting

RETURN Terug naar vorige menupagina

Page 70

Nederlands

AWB

In dit menupunt worden instellingen voor de witbalans aangepast.

Functie Beschrijving

ATW Automatische witbalans

MWB Handmatige witbalans

RGAIN: Versterkingsfactor voor het roodaandeel in het beeld BGAIN: Versterkingsfactor voor het blauwaandeel in het beeld

RETURN: Terug naar vorige menupagina

DAY NIGHT

In dit menupunt wordt de modus voor de dag-/nachtomschakeling ingesteld.

Functie Beschrijving

AUTO Automatische activering/deactivering van de dag- of nachtmodus. De

geïntegreerde lichtsensor stuurt de omschakeling afhankelijk van verlichtingssterkte.

INFRARED: ON: IR-LED's in nachtmodus actief

OFF: IR-LED's in nachtmodus niet-actief

SMART IR (1~8): Hoe hoger de waarde, hoe donkerder de IR-

LED's bij zeer dichtbij staande objecten (vermindering van IR-lichtsterkte).

RETURN: Terug naar vorige menupagina

COLOR De camera blijft altijd in kleurenmodus staan. Het infrarood-draaifilter

blijft altijd vóór het objectief en de IR-LED's zijn altijd uit.

BW De camera blijft altijd in zwart/wit-modus staan. Het zwenkfilter is

permanent gescheiden van het objectief. De IR-LED’s worden automatisch door de lichtsensor in- en uitgeschakeld.

VIDEO SETTING

In dit menupunt worden algemene beeldinstellingen zoals contrast of spiegeling van het videobeeld aangepast.

Functie Beschrijving

CONTRAST (1~10): Instellingen voor het beeldcontrast

SHARPNESS (1~10): Met deze functie kan elektronisch de waarneming van

de beeldscherpte worden gewijzigd.

COLOR GAIN (1~10): Verzadiging van het videobeeld

3DNR (1~10): Instelling van de ruisonderdrukking. Hoe hoger de

waarde, hoe meer ruis softwaretechnisch uit het videobeeld wordt verwijderd.

MIRROR Spiegeling van het videobeeld

Page 71

Nederlands

DEFAULT: Gedeactiveerd HV: Horizontale en verticale beeldspiegeling V: Verticale beeldspiegeling H: Horizontale beeldspiegeling

RETURN Terug naar vorige menupagina

FUNCTION

Functie Beschrijving

PRIVACY Instellingen voor het maskeren van privé-zones. Er kunnen max. 8

privé-zones vrij in grootte en positie worden gedefinieerd.

MODE: OFF: Privézonefunctie inactief

ON: Privézonemaskering actief AREA NO. 0~3: Instelling van het masker DISPLAY: OFF: Het masker wordt niet weergegeven.

ON: Het masker wordt weergegeven. X POSITION: Horizontale startpositie van het masker Y POSITION: Verticale startpositie van masker WIDTH: Horizontale grootte van masker HEIGHT: Verticale grootte van masker

COLOR: Instelling voor de kleur van alle maskers TRANSPARENCY: OFF: Alle maskers worden niet transparant

weergegeven. ON: Alle maskers worden licht transparant weergegeven, d.w.z. het erachter liggende gedeelte van het beeld wordt gedeeltelijk weergegeven.

RETURN: Terug naar vorige menupagina

MOTION MODE: OFF: Bewegingsdetectie inactief

ON: Bewegingsdetectie actief AREA 0~3: Instelling van bewegingsmasker SENSITIVITY (0~100): Instelling gevoeligheid (voor alle maskers) COLOR: Instelling voor de kleur van alle maskers TRANSPARENCY: OFF: Alle maskers worden niet transparant

weergegeven.

ON: Alle maskers worden licht transparant

weergegeven, d.w.z. het erachter liggende

gedeelte van het beeld wordt gedeeltelijk

weergegeven.

RETURN: Terug naar vorige menupagina

CAM ID Mogelijkheid weergave van cameranummer in formaat "CAMERA

XXX".

MODE: OFF: Weergave inactief

ON: Weergave actief CAM ID (1~255): Instelling cameranummer X POSITION: Horizontale startpositie van tekst Y POSITION: Verticale startpositie van tekst

RETURN: Terug naar vorige menupagina

Page 72

Nederlands

RETURN Terug naar vorige menupagina

RESET

Functie Beschrijving

RESET Resetten van alle camera-instellingen in het hoofdmenu op de

fabrieksinstellingen

SAVE&EXIT

Functie Beschrijving

SAVE&EXIT Opslaan van alle instellingen en verlaten van het OSD-menu

Page 73

Nederlands

7. Onderhoud en reiniging

7.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

 het apparaat zichtbare beschadigingen heeft,  het apparaat niet meer functioneert

Neem het volgende in acht: Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te

onderhouden componenten binnen in het product. Open het product dus nooit.

7.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kunnen raken (verkleuringen).

8. Afdanken

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huishoudelijk afval of het bedrijfsafval moet worden afgevoerd. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

Page 74

Nederlands

9. Technische gegevens

De technische gegevens van de individuele camera's zijn beschikbaar op www.abus.com via de productzoekfunctie.

Page 75

HDCC72550

Betjeningsvejledning

Version 03/2018

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig

anvendelse!

Page 76

Dansk

Indledning

Kære kunde

Tak, fordi du har valgt at købe dette produkt.

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse:

www.abus.com/product/HDCC72550

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Page 77

Dansk

Symbolforklaring

Symbolet med lynet i trekanten anvendes, når der er fare for helbredet, f.eks. på grund af elektrisk stød.

Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes.

Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Vigtige sikkerhedshenvisninger

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!

Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter grundigt igennem:

 Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE)

og garantien/reklamationsretten, hvis produktet åbnes/skilles ad.

 Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.  Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på

monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

 Udstyret er udviklet til anvendelse indendørs og udendørs (IP67).

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

 Væde eller for høj luftfugtighed  Ekstrem kulde eller varme  Direkte sollys  Støv eller brændbare gasser, dampe eller opløsningsmidler  Kraftige vibrationer  Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere.  Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

 Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt

legetøj for børn.

 Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne

på små børn på grund af smådele, der kan sluges.

 Før ikke genstande gennem åbningerne ind i udstyrets indre  Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der

ikke er kompatible.

 Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.  Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget!

 Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere

spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Page 78

Sikkerhedshenvisninger

1. Strømforsyning: Vær opmærksom på oplysningerne, der står på typeskiltet, hvad angår forsyningsspænding og strømforbrug.

2. Overbelastning Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

3. Rengøring Rengør kun udstyret med en fugtig klud uden stærke rengøringsmidler. Udstyret skal i den forbindelse kobles fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

 Træk ikke i netkablet, når udstyret kobles fra nettet, men tag fat i stikket.  Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at

plastbeklædningen smelter.

2. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

 Undlad at åbne huset eller strømforsyningen.  Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre.  Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks.

tordenvejr).

3. Afbryd defekt udstyr fra strømnettet med det samme, og informér forhandleren.

Dansk

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer. Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Udpakning

Håndtér udstyret meget forsigtigt, når du pakker det ud.

Start med at kontrollere udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Page 79

Dansk

Indholdsfortegnelse

1. Korrekt anvendelse .............................................................................................................. 80

2. Indhold i kassen .................................................................................................................... 80

3. Særlige kendetegn og funktioner ........................................................................................ 80

4. Beskrivelse af kameraet ....................................................................................................... 81

5. Montering .............................................................................................................................. 82

5.1. Montering af kameraet ........................................................................................................ 82

5.2. Justering af kameraet .......................................................................................................... 83

5.3. Strømforsyning .................................................................................................................... 83

5.4. Placering af videokablet ...................................................................................................... 83

5.5. Skift mellem HD-TVI og analogt videosignal ....................................................................... 84

5.6. Installation på vægbeslaget ................................................................................................ 84

5.7 Installation i forsænket loft .................................................................................................. 84

6. Skærmmenu .......................................................................................................................... 86

6.1. Åbning af skærmmenuen (OSD) ......................................................................................... 86

6.2. Beskrivelse af skærmmenuen (OSD) .................................................................................. 86

7. Vedligeholdelse og rengøring ............................................................................................. 91

7.1. Vedligeholdelse ................................................................................................................... 91

7.2. Rengøring ........................................................................................................................... 91

8. Bortskaffelse ......................................................................................................................... 91

9. Tekniske data ........................................................................................................................ 92

Page 80

1. Korrekt anvendelse

Kameraet er egnet både til dag- og natfunktion. Det leverer videobilleder i HD-opløsning, og udgangssignalet findes i HD-TVI-format. Dermed er det muligt at bruge standardkoaksialkabler til signaloverførslen. Det anvendes til videoovervågning i forbindelse med optagelsesudstyr. Udstyret er udviklet til anvendelse indendørs og udendørs.

2. Indhold i kassen

Udendørs HD-TVI Vario-dome

Sikkerhedshenvisninger

Dansk

Installationsværktøj Installationsadapter

Boreskabelon Tilslutningskabel til ekstra analog videoudgang

3. Særlige kendetegn og funktioner

 Fuld-HD 1080p-opløsning: 1920 x 1080 @ 25 fps (HDCC72550)  Overførsel via almindelig CCTV-infrastruktur (op til 500 meter via et RG59-kabel)  Motor Vario-objektiv 2,8 - 12 mm  IR-LED'er til natsigt  DNR til støjfrie billeder  True WDR-funktion til udligning af billedkontraster (120 dB)  Vejrbeskyttet kamerahus (IP67)  On-Screen-Menu til kamerakonfiguration (styring med DVR via koaksialkabel)

Page 81

4. Beskrivelse af kameraet

HDCC72550

Dansk

1 Kameramodul inkl. objektiv 2 Infrarød LED (2 stk., til venstre og højre for objektivet) 3 Lyssensor til dag-/natskift 4 Ekstra analog videoudgang til serviceformål (BNC, via medfølgende tilslutningskabel) 5 Joystick til styring af skærmmenuen (OSD)

6 Omskifter mellem HD-TVI og analog videoudgang (signalet skifter samtidig ved begge

videoudgange (punkt 4 & 10))

7 Domekuppel 8 Installationsadapter til overflademontering 9 Spændingstilslutning (12 VDC / 24 VAC, 2-bens tilslutning, polariteten skal ikke overholdes) 10 HD-TVI-videoudgang (BNC, påtrykt "TVI")

Page 82

5. Montering

5.1. Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

Brug den vedlagte boreskabelon til at bore fastgørelseshullerne til installationsadapteren. Hvis kablet trækkes i siden, findes der en åbning på installationsadapteren. Hvis kablet skal trækkes i siden, skal der bruges en kabelforskruning (M25x1,5). Når installationsadapteren skal fastgøres, skal der bruge dyvler og skruer, der egner sig til underlaget.

Fjern derpå kamerakuplen fra kameramodulet. Anvend den medfølgende skruenøgle.

Dansk

For at gøre installationen lettere findes der en holde-wire med øje i installationsadapteren til at hænge kameramodulet på.

Før tilslutningskablet gennem installationsadapteren enten ind i loftet eller gennem åbningen i siden.

Forbindelsen til installationskablet kan eventuelt laves inde i installationsadapteren.

Sæt nu kameramodulet ind i installationsadapteren. Vær opmærksom på, at installationsadapterens centreringsring og føringskærv passer til kameramodulet. Først på det tidspunkt sidder kameramodulet i den rette position.

Stram derefter kameramodulets fastgørelsesskruer.

Når kameramodulet er indstillet, sættes kamerakappe og kamerakuppel på.

Fastgør derpå kamerakuplen.

Page 83

5.2. Justering af kameraet

Kameramodulet kan indstilles i 3 akser.

1: Tilt 70° 2: Rotation 340° 3: Panorering 320°

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet.

Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden.

Dansk

5.3. Strømforsyning

VIGTIGT!

Før du begynder installationen, skal du sikre, at forsyningsspændingen og kameraets nominelle spænding stemmer overens.

Kameraerne kræver en 12 VDC eller 24 VAC spændingsforsyning. Jævnspændingens polaritet skal ikke overholdes!

5.4. Placering af videokablet

For at overføre kameraets HD-TVI-videosignal til en optager skal der tilsluttes et koaksialkabel af typen RG59 med et BNC-stik (hanstik) til tilslutningen, hvor der er påtrykt "TVI". Kabellængden til det næste udstyr må ikke overstige 500 meter (RG59).

Ved den analoge videoudgang (påtrykt "CVBS") kan der tilsluttes et koaksialkabel af typen RG59. Kabellængden til det næste udstyr må ikke overstige 100 meter.

For at sikre at overførslen af HD-TVI-signalet har en optimal kvalitet, må kablet ikke knækkes, klemmes eller lægges i en for lav radius (min. bøjeradius 6 cm). Hvis kablet er beskadiget eller er blevet porøst på grund af alder, kan dette ligeledes påvirke signal- og billedkvalitet (f.eks. skyggedannelse ved kanter).

Page 84

5.5. Skift mellem HD-TVI og analogt videosignal

På kameramodulets printplade findes der en omskifter, som skifter videosignalet ved begge videoudgange (ved kablet udvendigt og ved 2bens tilslutningen indvendigt) mellem HD-TVI og analogt PAL-signal.

Dansk

Efter installation og indstilling af kameramodulet skal du sætte omskifteren på position "TVI", så HD-TVI-udgangen er aktiveret.

5.6. Installation på vægbeslaget

1. Bor først de 4 huller til at fastgøre vægbeslaget på væggen.

2. Brug passende dyvler og skruer til at fastgøre vægbeslaget på væggen.

3. Skru den runde adapterplade på vægbeslaget. Adapteren skal sikres med fastgørelsesskrue på siden.

4. Fastgør installationsadapteren på vægbeslaget.

5. Træk alle kabler gennem vægbeslaget, og tilslut dem korrekt til kameramodulet.

6. Nu kan du udføre yderligere skridt som tidligere beskrevet i punktet Montering.

Til installationen er der brug for det

passende vægbeslag TVAC31320. Det følger ikke med kameraet.

5.7 Installation i forsænket loft

Tag hensyn til følgende installationsdata:

Monteringsdybde (min.): 50 mm Diameter kameraindsats:

min. 145 mm (maks. 152 mm)

Beslagenes diameter: 10 mm

1. Lav først en åbning på min 145 mm til maks. 152 mm i det forsænkede loft.

2. Lim boreskabelonen midt på åbningen i loftet.

3. Bor 3 huller på ca. 10 mm diameter på de markerede steder.

4. Skru de 3 medfølgende lange metriske skruer ind i de 3 yderste fastgørelseshuller i loftmonteringsringen.

5. Skru nu de 3 ekspansionsklemmer på de 3 metriske skruer fra bagsiden.

Page 85

Dansk

6. Før loftmonteringsringen ind i gennemføringen og de 3 ekspansions-klemmer ind i fastgørelseshullerne, og skub ekspansionsklemmerne gennem fastgørelseshullerne. De udvidede klemmer skal nu holde loftmonteringsringen på væggen.

7. Fastgør nu de 3 fastgørelsesskruer, indtil loftmonteringsringen hænger fast og slutter plant ind til loftet.

8. Nu kan kameramodulet monteres og justeres i installationsadapteren analogt til monteringen, og kuplen kan sættes på.

Til installationen er der brug for den

passende monteringsring TVAC31360. Det følger ikke med kameraet.

Den nødvendige monteringsdybde er min. 5 cm.

Page 86

Dansk

6. Skærmmenu

6.1. Åbning af skærmmenuen (OSD)

Skærmmenuen (OSD, On-Screen-Display) på dette kamera kan enten åbnes med joysticket i kameraet eller via ABUS HD-TVI DVR. Læs i denne forbindelse betjeningsvejledningen til ABUS HD-TVI DVR.

6.2. Beskrivelse af skærmmenuen (OSD)

Hvis du trykker på tasten til OSD-styringen, åbnes OSD-skærmmenuen. Der kan foretages detaljerede indstillinger via denne skærmmenu.

SETUP

FORMAT PAL FOCUS ↓ MAIN MENU ↓

Funktion Beskrivelse

FORMAT Indstilling af videostandard

PAL: Videoudgang og servicemonitorudgangen, hvis den

forefindes, er indstillet på 50 Hz standard (1080p25 eller PAL)

NTSC: Videoudgang og evt. servicemonitorudgangen er indstillet på

60 Hz standard (1080p30 eller NTSC)

FOCUS Zoom- og fokusindstilling (automatisk fokusering)

ZOOM+ : Zoom tele/smal vinkel ZOOM- : Zoom vid vinkel FOCUS+ : Fokus langt væk FOCUS- : Fokus tæt på

MAIN MENU Udvidede kameraindstillinger

Tryk på ENTER-tasten for at hente menuen med de udvidede kameraindstillinger.

Page 87

HOVEDMENU

SETUP

AE ↓ AWB ↓ DAY NIGHT ↓ VIDEO SETTING ↓ FUNCTION ↓ RESET SAVE&EXIT

I dette menupunkt foretages de generelle belysningsindstillinger, f.eks. om kameraet skal bearbejde store kontraster, eller om det har brug for specielle indstillinger til natsigt.

Funktion Beskrivelse

BRIGHTNESS (1~10): Indstilling af billedets lysstyrke

EXPOSURE MODE GLOBAL: Generel automatisk belysningsindstilling uden WDR-

funktion

BLC: Automatisk belysningsindstilling med

modlyskompensation (Back Light Compensation). BLC-funktionen forbedrer billedvisningen ved mellemstore billedkontraster. BLC LEVEL (1~8): Funktionsintensitet

WDR: Automatisk belysningsindstilling med WDR-funktion

(Wide Dynamic Range). WDR-funktionen bruges til en bedre visning af store billedkontraster. Dermed oplyses mørke områder i videobilledet, mens lysstyrken for de lyse områder holdes konstant.

AGC Automatisk forstærkerregulering. Jo højere indstilling, jo lysere bliver

videobilledet ved dårlige belysningsforhold, men jo mere billedstøj vil der også være.

OFF: Deaktiveret LOW: Lav MIDDLE: Mellem HIGH: Høj

SENSE UP (0~16): Indstilling af langtidsbelysningen. Hvis hvert enkelt billede

belyses længere, vises det deraf følgende billede lysere. Dette medfører en reduktion af billedhastigheden (jo længere belysning, jo lavere er billedhastigheden) 0: deaktiveret 2~16: Længere belysning med faktor x

RETURN Tilbage til forrige menuside

Dansk

Page 88

AWB

I dette menupunkt foretages indstillinger for hvidbalancen.

Funktion Beskrivelse

ATW Automatisk hvidbalance

MWB Manuel hvidbalance

RGAIN: Forstærkningsfaktoren for de røde toner i billedet BGAIN: Forstærkningsfaktoren for de blå toner i billedet

RETURN: Tilbage til forrige menuside

DAY NIGHT

I dette menupunkt foretages indstillinger for dag-/natskift.

Funktion Beskrivelse

AUTO Automatisk aktivering/deaktivering af dag- eller nattilstand. Den

integrerede lyssensor styrer skiftet afhængigt af belysningsstyrken.

INFRARED: ON: IR LED'er aktiveret i nattilstand

OFF: IR LED'er deaktiveret i nattilstand

SMART IR (1~8): Jo højere værdien er, jo mørkere er IR

LED'erne ved meget nære områder (reduktion af IR-lysstyrke).

RETURN: Tilbage til forrige menuside

COLOR Kameraet står hele tiden i farvetilstand. Det infrarøde drejefilter er

permanent foran objektivet, og IR LED'erne er permanent fra.

BW Kameraet står hele tiden i sort/hvid-tilstand. Det infrarøde drejefilter er

fjernet permanent fra objektivet. IR LED'erne aktiveres eller deaktiveres automatisk ved hjælp af lyssensoren.

VIDEO SETTING

I dette menupunkt foretages de generelle billedindstillinger som f.eks. kontrast eller spejlvending af videobilledet.

Funktion Beskrivelse

CONTRAST (1~10): Indstilling af billedkontrasten

SHARPNESS (1~10): Med denne funktion kan billedets skarphed ændres

elektronisk.

COLOR GAIN (1~10): Mætning af videobilledet

3DNR (1~10): Indstilling af støjundertrykkelsesfunktionen. Jo højere

den indstillede værdi er, jo mere støj fjernes der softwareteknisk fra videobilledet.

MIRROR Spejling af videobilledet

DEFAULT: Deaktiveret

Dansk

Page 89

HV: Horisontal og vertikal billedspejling V: Vertikal billedspejling H: Horisontal billedspejling

RETURN Tilbage til forrige menuside

FUNCTION

Funktion Beskrivelse

PRIVACY Indstillinger af privatzonemaskering. Der kan frit defineres størrelse

og placering af maks. 8 privatzoner.

MODE: OFF: Privatzonefunktion inaktiv

ON: Privatzonemaskering aktiv AREA NO. 0~3: Indstilling af hver enkelt maske DISPLAY: OFF: Masken vises ikke

ON: Masken vises. X POSITION: Maskens horisontale startposition Y POSITION: Maskens vertikale startposition WIDTH: Maskens horisontale størrelse HEIGHT: Maskens vertikale størrelse

COLOR: Indstilling af maskernes farve TRANSPARENCY: OFF: Alle masker vises ikke-transparent.

ON: Alle masker vises let transparent, dvs. det bagvedliggende billedområde vises delvis.

RETURN: Tilbage til forrige menuside

MOTION MODE: OFF: Bevægelsesgenkendelse inaktiv

ON: Bevægelsesgenkendelse aktiv AREA 0~3: Indstilling af hver enkelt bevægelsesmaske SENSITIVITY (0~100): Følsomhedsindstilling (for alle masker) COLOR: Indstilling af maskernes farve TRANSPARENCY: OFF: Alle masker vises ikke-transparent.

ON: Alle masker vises let transparent, dvs. det

bagvedliggende billedområde vises delvis.

RETURN: Tilbage til forrige menuside

CAM ID Mulighed for at vise kameranummeret i formatet "CAMERA XXX".

MODE: OFF: Visning inaktiv

ON: Visning aktiv CAM ID (1~255): Indstilling af kameranummer X POSITION: Tekstens horisontale startposition Y POSITION: Tekstens vertikale startposition

RETURN: Tilbage til forrige menuside

RETURN Tilbage til forrige menuside

Dansk

Page 90

RESET

Funktion Beskrivelse

RESET Nulstilling af alle kameraindstillinger i hovedmenuen til

fabriksindstillinger

SAVE&EXIT

Funktion Beskrivelse

SAVE&EXIT Her gemmes alle indstillinger, og OSD-menuen forlades

Dansk

Page 91

7. Vedligeholdelse og rengøring

7.1. Vedligeholdelse

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

 udstyret har synlige skader  Udstyret ikke længere fungerer

Vær opmærksom på følgende: Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal

kontrollere eller vedligeholde: åbn det aldrig.

Dansk

7.2. Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i udstyret. Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og skærmen bliver beskadiget (misfarvninger).

8. Bortskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere detaljer om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet.

Page 92

9. Tekniske data

De tekniske data for de enkelte kameraer kan findes på www.abus.com via produktsøgningen.

Dansk

Page 93

HDCC72550

Istruzioni per l’uso

Versione 03/2018

Istruzioni per l’uso originali in lingua tedesca. Conservarle per consultazioni future.

Page 94

Italiano

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo dispositivo risponde ai requisiti previsti dalle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.abus.com/product/HDCC72550

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l’uso, facendo attenzione alle avvertenze sull’uso e sulla sicurezza.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l’uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all’indirizzo riportato sul retro del manuale. ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici e tipografici si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione. ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all’equipaggiamento, al rendimento e all’impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Page 95

Italiano

Spiegazione dei simboli

Il simbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.

Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.

Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

Avvertenze importanti sulla sicurezza

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.

È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:

 All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre, se il

dispositivo viene smontato, l’omologazione (CE) e la garanzia decadono.

 Il prodotto può danneggiarsi anche cadendo da altezze ridotte.  Montare il prodotto in modo che i raggi del sole non colpiscano direttamente il sensore di immagine

dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l’uso.

 L’apparecchio è concepito per l’utilizzo in ambienti interni ed esterni (IP67).

Durante l’utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

 presenza di acqua o umidità dell'aria troppo elevata  eccessivo freddo o caldo  esposizione diretta ai raggi solari  polvere o gas infiammabili, vapori o solventi  forti vibrazioni  potenti campi magnetici, come in prossimità di macchine o altoparlanti.  la telecamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

 Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di

plastica, parti in polistirolo ecc. possono rivelarsi giochi pericolosi per i bambini.

 A causa delle piccole parti ingeribili, per motivi di sicurezza la telecamera per

videosorveglianza non deve finire nelle mani dei bambini.

 Non introdurre alcun oggetto all’interno dell'apparecchio attraverso le aperture  Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare

prodotti incompatibili.

 Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri dispositivi collegati.  Prima di mettere in funzione il dispositivo controllare se sono presenti danni; in tal caso non azionare

il dispositivo.

 Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori

possono distruggere il dispositivo e compromettere la sicurezza dell'utente (scossa elettrica).

Page 96

Avvertenze di sicurezza

1. Alimentazione elettrica: Per l'alimentazione di tensione e il consumo di corrente prestare attenzione ai dati indicati sulla targhetta.

2. Sovraccarico Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

3. Pulizia Pulire l'apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi. Scollegare l'apparecchio dalla rete elettrica.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avvertenze:

 Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di rete bensì afferrare la

spina.

 Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare si fonda

il rivestimento in plastica.

2. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

 Non aprire mai l’alloggiamento o l’alimentatore.  Non infilare oggetti metallici o infiammabili all’interno dell'apparecchio.  Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una

protezione contro le sovratensioni.

3. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

Italiano

In caso di installazione all’interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l’installazione e il cablaggio, ma affidarsi a un tecnico specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Page 97

Italiano

Indice

1. Conformità d’uso .................................................................................................................. 98

2. Dotazione ............................................................................................................................... 98

3. Caratteristiche e funzioni ..................................................................................................... 98

4. Descrizione della telecamera ............................................................................................... 99

5. Montaggio ............................................................................................................................ 100

5.1. Montaggio della telecamera .............................................................................................. 100

5.2. Allineamento della telecamera .......................................................................................... 101

5.3. Alimentazione elettrica ...................................................................................................... 101

5.4. Installazione del cavo video .............................................................................................. 101

5.5. Commutazione tra HD-TVI e segnale video analogico ..................................................... 102

5.6. Installazione sulla staffa a parete ...................................................................................... 102

5.7 Installazione in un controsoffitto ........................................................................................ 102

6. Menu su schermo ............................................................................................................... 104

6.1. Apertura del menu su schermo (OSD) .............................................................................. 104

6.2. Descrizione del menu su schermo (OSD) ......................................................................... 104

7. Manutenzione e pulizia ....................................................................................................... 109

7.1. Manutenzione.................................................................................................................... 109

7.2. Pulizia................................................................................................................................ 109

8. Smaltimento ........................................................................................................................ 109

9. Dati tecnici ........................................................................................................................... 110

Page 98

1. Conformità d’uso

La telecamera dome è adatta per la sorveglianza sia diurna che notturna. Fornisce immagini video in risoluzione HD e il segnale in uscita è disponibile in formato HD-TVI. Questo permette l'utilizzo di un tradizionale cavo coassiale per la trasmissione del segnale, che serve per la video sorveglianza unitamente a un registratore. L’apparecchio è concepito per l’utilizzo in ambienti interni ed esterni.

2. Dotazione

Telecamera dome HD-TVI per esterni Vario

Avvertenze di sicurezza

Italiano

Strumenti per l'installazione Adattatore per l'installazione

Dima di foratura

3. Caratteristiche e funzioni

 Risoluzione Full HD 1080p: 1920 x 1080 @ 25 fps (HDCC72550)  Trasmissione tramite normale infrastruttura TVCC (fino a 500 metri con cavo RG59)  Motore obiettivo Vario da 2,8 – 12 mm  LED IR per visione notturna  Funzione DNR per immagini senza rumore  Funzione True WDR per il bilanciamento di contrasti nell'immagine (120 dB)  Custodia protettiva contro gli agenti atmosferici (IP67)  Menu on-screen per la configurazione della telecamera (comando tramite DVR e cavo

coassiale)

Cavo di collegamento per ulteriore uscita video

analogica

Page 99

4. Descrizione della telecamera

HDCC72550

Italiano

1 Modulo telecamera incl. obiettivo 2 LED a infrarossi (2 pezzi, a sinistra e a destra dell'obiettivo) 3 Fotosensore per la commutazione giorno/notte 4 Uscita video analogica aggiuntiva per operazioni di manutenzione (BNC, tramite cavo di

collegamento in dotazione)

5 Joystick per il controllo del menu su schermo (OSD) 6 Commutatore tra HD-TVI e uscita video analogica [il segnale viene commutato

simultaneamente a entrambe le uscite video (punti 4 e 10)]

7 Cupola dome 8 Adattatore per l'installazione per il montaggio in superficie 9 Collegamento elettrico (12 VDC / 24 VAC, collegamento a 2 PIN, non occorre assicurarsi che

la polarità sia corretta)

10 Uscita video HD-TVI (BNC, dicitura "TVI")

Page 100

5. Montaggio

5.1. Montaggio della telecamera

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.

Utilizzare la dima di foratura in dotazione per l'esecuzione dei fori di fissaggio per l'adattatore per l'installazione. Per un eventuale passaggio laterale dei cavi è predisposta un'apertura sull'adattatore per l'installazione. Per il passaggio laterale dei cavi, è necessario avvitare i cavi (M25x1.5). Utilizzare tasselli adatti per il fondo e viti di fissaggio dell'adattatore per l'installazione.

Quindi rimuovere la cupola della telecamera dal modulo telecamera utilizzando il serradadi in dotazione.

Italiano

Per semplificare l'installazione, nell'adattatore per l'installazione si trova un cavo con asola per poter appendere il modulo telecamera.

Far passare il cavo di collegamento attraverso l'adattatore per l'installazione dalla parte superiore o dall'apertura laterale.

Il collegamento al cavo di installazione può eventualmente avvenire all'interno dell'adattatore per l'alimentazione.

Inserire quindi il modulo telecamera nell'adattatore per l'installazione. Assicurarsi che il bordino si sovrapponga alla guida dell'adattatore per l'installazione e del modulo della telecamera. Solo a questo punto il modulo telecamera avrà raggiunto la posizione corretta.

A questo punto avvitare a fondo le viti di fissaggio del modulo telecamera.

Dopo aver orientato il modulo telecamera posizionare il cappuccio e la cupola della telecamera.

Fissare infine la cupola della telecamera.

100

ABUS HDCC72550 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
