ABUS HDCC41500 User manual [ml]

Download

Bedienungsanleitung

User guide

Notice d’utilisation

Gebruikershandleiding

Betjeningsvejledning

Instrukcja obsługi

Manual de instrucciones

Istruzioni per l’uso

Bruksanvisning

HDCC41500

V1.0

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie

62.

This user guide contains important information on starting operation and using the device. Make sure that this user guide is handed over when the product is given to other persons. Keep this user guide to consult later.

A list of contents with the corresponding page number can be found in the index on page 18.

Este manual de instrucciones contiene indicaciones importantes para la puesta en funcionamiento y para la utilización. Tenga esto en cuenta, también cuando transfiera este aparato a terceras personas. Por este motivo, guarde este manual para poder consultarlo cuando lo necesite.

El listado de los contenidos figura en el índice junto a las páginas correspondientes en la página

73.

Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 29.

Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull’utilizzo. Vanno osservate anche in caso di cessione del prodotto a terzi. La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura.

Un elenco dei contenuti con l'indicazione delle pagine corrispondenti è riportato nell'indice a

pagina 84.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 40.

Denna bruksanvisning innehåller viktiga anvisningar för idrifttagande och användning. Dessa anvisningar ska observerad även om denna produkt överlämnas till tredje part. Förvara denna bruksanvisning för framtida referens!

På sidan 95 finns finns en innehållsförteckning med sidoreferenser.

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findesi indekset på side 51.

HDCC41500

Bedienungsanleitung

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren

Produkten finden Sie auf der Internetseite

www.abus.com

V1.0

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Deutsch

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien .

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben angegebenen Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Deutsch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Symbolerklärung

Wichtige Sicherheitshinweise

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

 Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das

Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.

 Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.  Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer

des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

 Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP66) konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Extreme Kälte oder Hitze  Direkte Sonneneinstrahlung  Staub oder brennbare Gase, Dämpfe oder Lösungsmittel  starke Vibrationen  starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.  Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

 Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile

usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.

 Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus

Sicherheitsgründen nicht in Kinderhand gegeben werden.

 Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere  Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen

Sie keine nicht kompatiblen Produkte an.

 Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte

beachten.

 Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein,

bitte das Gerät nicht in Betrieb nehmen!

 Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein.

Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Deutsch

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Sicherheitshinweise

1. Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Überwachung Die Inbetriebnahme von Überwachungsanlagen kann in bestimmten Ländern per Gesetz

verboten, bzw. reglementiert sein. Der Betreiber hat vor Inbetriebnahme der Anlage sicherzustellen, dass sich die Überwachung

innerhalb der rechtlichen Rahmenbedingungen befindet.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

 Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.  Verbiegen oder verdrehen Sie das Netzkabel nicht.  Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen

Sie den Stecker an.

 Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist,

um zu verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

 Öffnen Sie niemals das Gehäuse oder das Netzteil.  Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.  Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden,

verwenden Sie bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Deutsch

Inhalt

1. Bestimmungsgemäße Verwendung ................................................................................................ 8

2. Lieferumfang .................................................................................................................................... 8

3. Merkmale und Funktionen ............................................................................................................... 8

4. Beschreibungen der Kamera ........................................................................................................... 9

5. Montage / Installation .................................................................................................................... 10

5.1. Montage der Kamera ............................................................................................................. 10

5.2. Ausrichtung der Kamera ........................................................................................................ 10

5.3. Stromversorgung ................................................................................................................... 11

5.4. Anbringung des Video Kabels ............................................................................................... 11

6. Wartung und Reinigung ................................................................................................................. 12

6.1. Wartung ................................................................................................................................. 12

6.2. Reinigung ............................................................................................................................... 12

7. Entsorgung .................................................................................................................................... 12

8. Technische Daten .......................................................................................................................... 13

Deutsch

Analog HD 720p Außen Kamera

inkl. Montagematerial

Netzteil inkl. EU-, AU- und UK-Adapter

12 VDC/ 1 A

Anleitung

30m Kombikabel

1. Bestimmungsgemäße Verwendung

Diese Kamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden. Die Tag/Nacht Außenkamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie liefert Videobilder in sHD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. Sie dient zur Videoüberwachung in Verbindung mit HD-TVI fähigen Aufzeichnungsgeräten oder Überwachungsmonitoren.

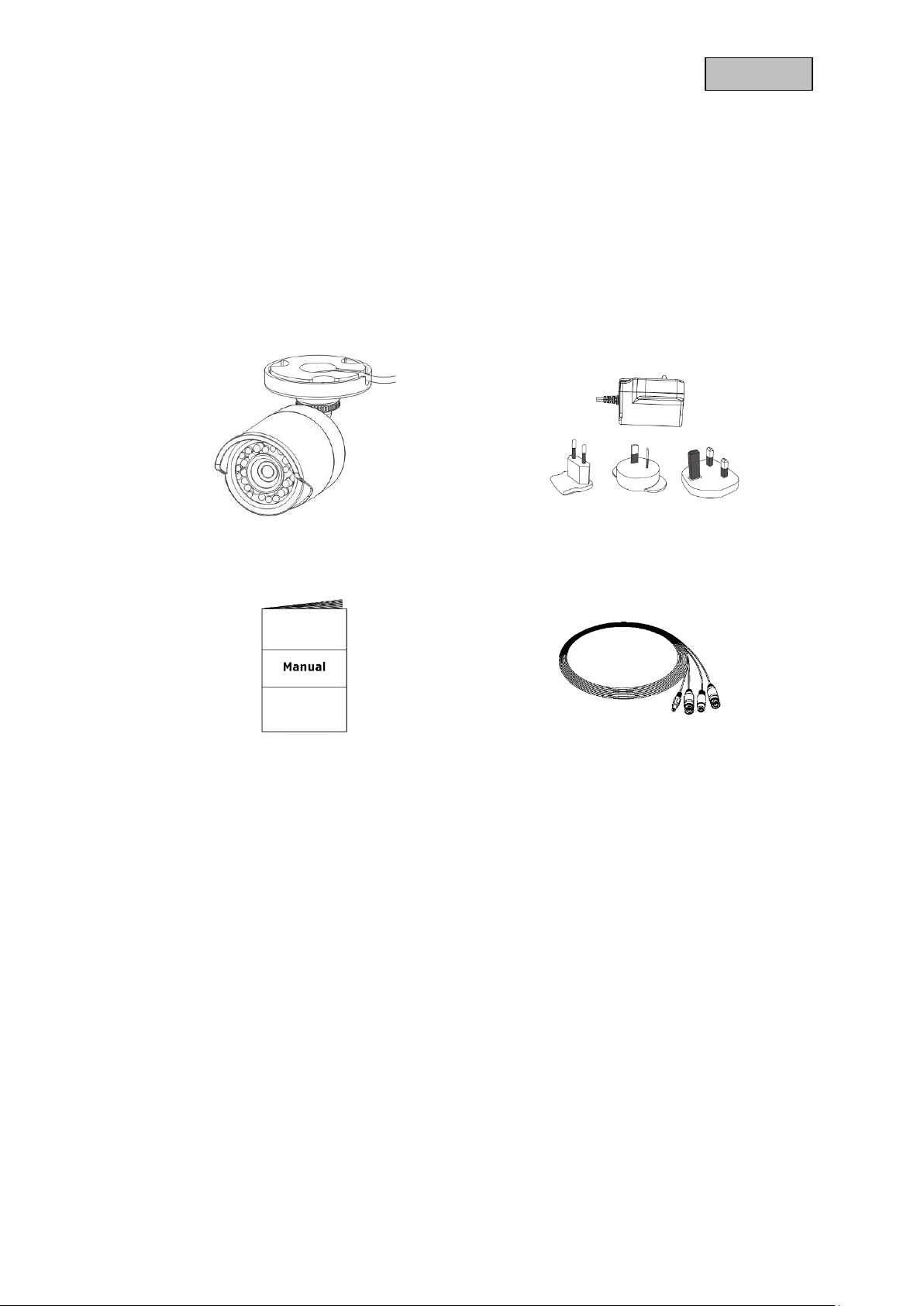

2. Lieferumfang

3. Merkmale und Funktionen

 Hohe detailgetreue Auflösung, dank 1280 x 720 Pixel bei 25 Bildern pro Sekunde  Robustes, wettergeschütztes Kameragehäuse (IP66)  Mit 24 IR LEDs für ca. 10 m Nachtsicht Reichweite  Rauschunterdrückung (DNR) für brillante Bilder auch bei wenig Licht  Automatische Tag- / Nachtumschaltung  Decken- und Wandmontage möglich  Inkl. 1 x 30 Meter Video-Kombikabel (Videosignal + Spannungsvers.)  Plug-and-Play Installation und Anschluss via BNC-Buchse auch an bestehende Analogkabel

Deutsch

IR LEDs

Objektiv

Kameragehäuse mit Sonnendach

Kamerahalterung

HD-TVI Videoausgang (BNC, Aufdruck „TVI“)

Spannungsanschluss (5,5 x 2,1 mm, Hohlstecker)

4. Beschreibungen der Kamera

Deutsch

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

(1) Schwenken

360°

(2) Neigen

90°

(3) Rotation

360°

Vergessen Sie nicht im Anschluss die Fixierschrauben wieder festzudrehen.

Bei der Fixierschraube (3) wird bei einer Rotation die innenliegende Kabelführung mit gedreht. Rotieren Sie die Kamera deshalb nicht mehrfach in die gleiche Richtung! Ansonsten könnten die innenliegende Kabel beschädigt werden.

5. Montage / Installation

5.1. Montage der Kamera

Verwenden Sie für den Untergrund geeignete Dübel und Schrauben für die Fixierung der Kamera. Bohren Sie entsprechend große Löcher für die verwendeten Dübel. Für eine seitliche Kabelführung steht an der Bodenplatte der Kamerahalterung eine Öffnung zur Verfügung.

5.2. Ausrichtung der Kamera

Lockern Sie die vorsichtig die 3 Fixierschrauben (siehe Bild: (1), (2), (3)). Richten Sie im Anschluss die Kamera je nach Bedarf aus.

Deutsch

ACHTUNG!

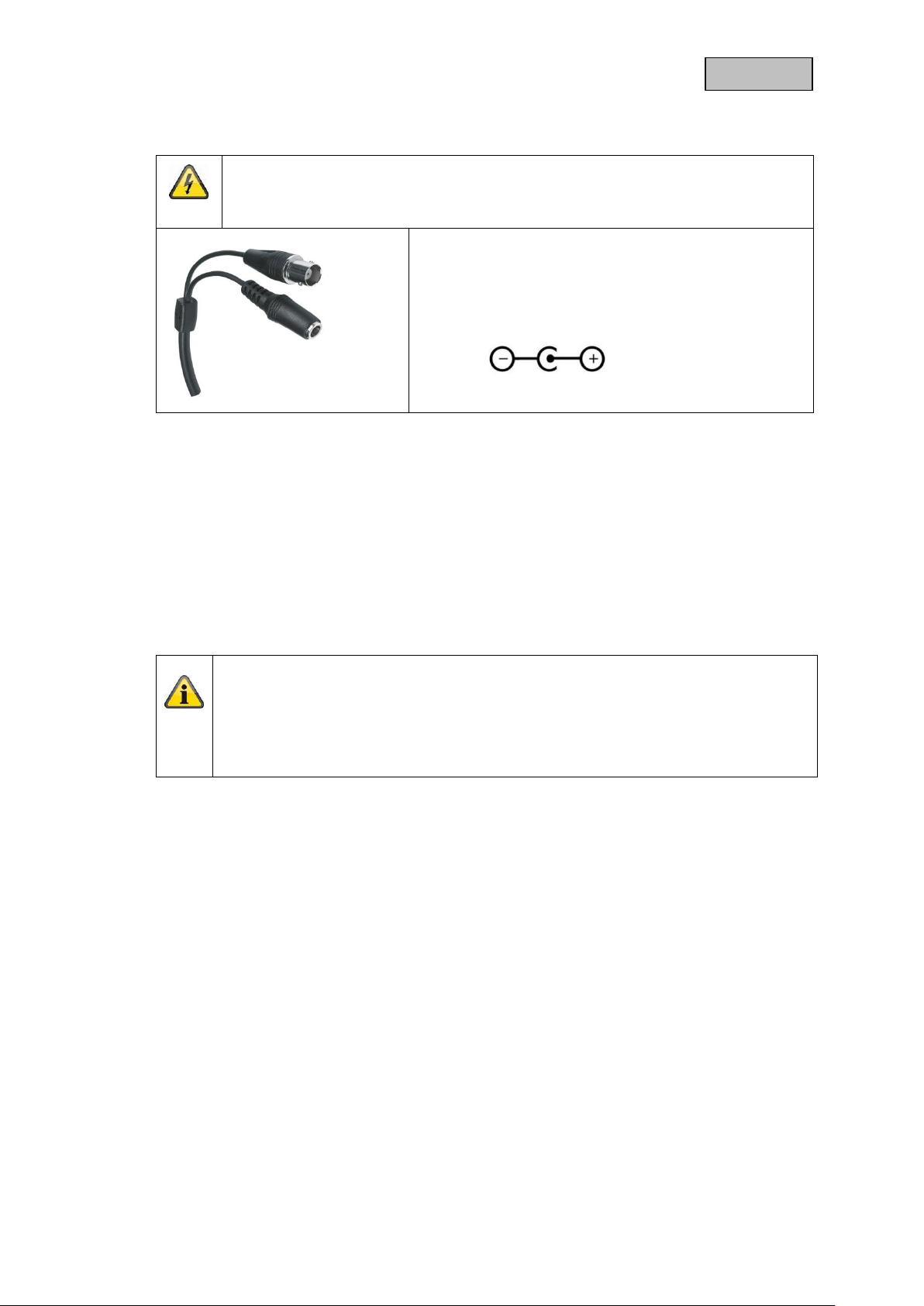

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen.

(1) Videosignal (BNC)

(2) Spannungsversorgung 12VDC (5.5x2.1mm)

Um eine optimale Qualität der Übertragung des HD-TVI Signals zu gewährleisten ist es nötig, dass das Kabel an keiner Stelle geknickt, gequetscht oder in einem zu geringen Radius verlegt wird (min. Biegeradius 6 cm).

Falls das Kabel beschädigt oder durch den Alterungsprozess porös geworden ist, dann kann sich das ebenfalls auf die Signal- bzw. Bildqualität auswirken (z.B. Schattenbildung um Kanten).





5.3. Stromversorgung

Die Kameras verfügen über eine 12VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. Für den Anschluss ist ein Stecker Netzteil (Rundstecker, 5.5mm x 2.1mm) vorgesehen.

5.4. Anbringung des Video Kabels

Um das HD-TVI Videosignal der Kamera an einen HD-TVI Rekorder zu übertragen, muss ein Koaxialkabel vom Typ RG59 mit BNC-Stecker (male, männlich) an den Anschluss mit dem Aufdruck „TVI“ angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 500 Meter (RG6) bzw. 300 Meter (RG59) nicht übersteigen.

Deutsch

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des

Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

6. Wartung und Reinigung

6.1. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,  das Gerät nicht mehr funktioniert

6.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

7. Entsorgung

Deutsch

Modelnummer

HDCC41500

Abmessungen (Hx)

149,5 x 70 mm

Anschlüsse

Videosignal (BNC), Spannungsversorgung (DC)

Auflösung

720p

Betriebstemperatur

-20°C – 50°C

Bildaufnehmer

1/3” Progressive Scan CMOS

Bildelemente (effektiv)

1280 (H) x 720 (V)

Bildrate

25 fps (PAL) / 30 fps (NTSC)

Electronic-Shutter-Regelung

1/25 s to 1/50,000 s

Gegenlichtkompensation

Gewicht

400 g

Horizontaler Blickwinkel

76,88°

IR LEDs

IR Reichweite

10 m

Kameratyp

Mini Tube

Luftfeuchtigkeit

Max. 90%

Mindestbeleuchtung (Farbe)

0.01 Lux

Mindestbeleuchtung (S/W)

0,01 Lux (Bildintegration an)

Mindestbeleuchtung (IR)

0 Lux

Objektiv

3,6 mm, Fix-Objektiv

Rauschunterdrückung

2D DNR, 3D DNR

Schutzart

IP 66

Spannungsversorgung

12 VDC ± 10%

Stromaufnahme

Max. 300 mA (max. 3,5 W)

Tag-/Nachtumschaltung

Elektromechanischer IR-Cut Filter

Videosystem

HD-TVI

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.

Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

8. Technische Daten

HDCC41500

User manual

You can find important information and FAQs about this and other

products online at:

www.abus.com

V1.0

English translation of the original German user manual.

Retain for future reference.

English

Data storage is subject to national data privacy guidelines.

Disclaimer

This user manual has been produced with the greatest of care. Should you discover any omissions or inaccuracies, please contact us in writing at the address provided above.

ABUS Security-Center GmbH does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.

ABUS Security-Center GmbH is not liable or responsible for direct or indirect damage resulting from the equipment, performance and use of this product. No guarantee is made for the contents of this document.

Introduction

Dear Customer, Thank you for purchasing this product.

This device complies with the requirements of the applicable EU directives. The declaration of conformity can be obtained from:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

To ensure this condition is maintained and that safe operation is guaranteed, it is your obligation to observe this user manual.

Please read the entire user manual carefully before putting the product into operation, and pay attention to all operating instructions and safety information.

If you have any questions, please contact your specialist installation contractor or specialist

dealer.

English

The triangular high voltage symbol is used to warn of the risk of injury or health hazards (e.g. caused by electric shock).

The triangular warning symbol indicates important notes in this user manual which must be observed.

This symbol indicates special tips and notes on the operation of the device.

All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage.

We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information. All guarantee claims are void in such cases.

Explanation of symbols

Important safety information

The following safety information and hazard notes are not only intended to protect your health, but also to protect the device from damage. Please read the following points carefully:

 There are no components inside the product that require servicing. Dismantling the product

invalidates the CE certification and the guarantee/warranty.

 The product may be damaged if it is dropped, even from a low height.  Install the device so that the image sensor is not exposed to direct sunlight. Pay attention to

the installation instructions in the corresponding section of this user manual.

 The device is designed for indoor and outdoor use (IP66).

Avoid the following adverse conditions during operation:

 Extreme heat or cold  Direct sunlight  Dust or flammable gases, vapours or solvents  Strong vibrations  Strong magnetic fields (e.g. next to machines or loudspeakers)  The camera must not be installed on unstable surfaces.

General safety information:

 Do not leave packaging material lying around. Plastic bags, sheeting, polystyrene packaging,

etc. can pose a danger to children if played with.

 The video surveillance camera contains small parts which could be swallowed and must be

kept out of the reach of children for safety reasons.

 Do not insert any objects into the device through the openings.  Only use replacement devices and accessories that are approved by the manufacturer. Do not

connect any non-compatible products.

 Please pay attention to the safety information and user manuals for the other connected

devices.

 Check the device for damage before putting it into operation. Do not put the device into

operation if you identify any damage.

 Adhere to the normal voltage limits specified in the technical data. Higher voltages could

destroy the device and pose a health risk (electric shock).

English

When installing the device in an existing video surveillance system, ensure that all devices have been disconnected from the mains power circuit and low-voltage circuit.

If in doubt, have a specialist technician carry out assembly, installation and connection of the device. Improper or unprofessional work on the power supply system or domestic installations puts both you and others at risk.

Connect the installations so that the mains power circuit and low-voltage circuit always run separately from each other. They should not be connected at any point or become connected as a result of a malfunction.

If the original packaging has been damaged, start by inspecting the device. If the device shows signs of damage, return it in the original packaging and inform the delivery service.

Safety information

1. Power supply: Power supply unit 100–240 V AC, 50/60 Hz / 12 V DC, 1 A (included in the scope of delivery). Only operate this device through a power source which supplies the mains power specified on the type plate. If you are unsure of the available power supply, contact your utility company. Disconnect the device from the power supply before carrying out maintenance or installation work.

2. Overloading Avoid overloading electrical sockets, extension cables and adapters, as this can result in fire or electric shock.

3. Surveillance The use of surveillance equipment may be forbidden or regulated by law in some countries. Before using this equipment, ensure that all of your surveillance activities are completely legal.

Warnings

Observe all safety and operating instructions before putting the device into operation for the first time.

1. Observe the following information to avoid damage to the power cable and plug:

 Do not modify or manipulate the power cable or plug.  Do not bend or twist the power cable.  Do not pull the cable when disconnecting the device from the power – always take hold of

the plug.

 Ensure that the power cable is positioned as far away as possible from any heating

equipment, as this could otherwise melt the plastic coating.

2. Follow these instructions. Non-compliance with these instructions could lead to electric shock:

 Never open the housing or power supply unit.  Do not insert any metallic or flammable objects into the device.  Use surge protection to prevent damage caused by overvoltage (e.g. in electrical storms).

3. Disconnect defective devices from the power immediately and contact your specialist dealer.

Unpacking the device

Handle the device with extreme care when unpacking it.

English

Contents

1. Intended use .................................................................................................................................. 19

2. Scope of delivery ........................................................................................................................... 19

3. Features and functions .................................................................................................................. 19

4. Camera descriptions ...................................................................................................................... 20

5. Mounting/installation ...................................................................................................................... 21

5.1. Mounting the camera ............................................................................................................. 21

5.2. Orientation of the camera ...................................................................................................... 21

5.3. Power supply ......................................................................................................................... 22

5.4. Connecting the video cable ................................................................................................... 22

6. Maintenance and cleaning ............................................................................................................. 23

6.1. Maintenance .......................................................................................................................... 23

6.2. Cleaning ................................................................................................................................. 23

7. Disposal ......................................................................................................................................... 23

8. Technical data ............................................................................................................................... 24

English

Analogue HD 720p outdoor camera

including mounting material

Power supply unit including EU, Australian and

UK adapters 12 V DC/1 A

Manual

30 m combination cable

1. Intended use

This camera is designed for both daytime and night-time use. Since it has protection class IP66, it can used both inside and outside. The day & night outdoor camera is equipped with a high-quality image sensor. It provides video images in HD resolution. The output signal is provided in HD-TVI format. This allows the use of a conventional coaxial cable for signal transmission. It is used for video surveillance in conjunction with recording devices or surveillance monitors compatible with HD-TVI.

2. Scope of delivery

3. Features and functions

 Detailed high resolution (thanks to 1280 x 720 pixels at 25 frames per second)  Sturdy weatherproof camera housing (IP66)  With 24 IR LEDs for night vision, up to approx. 10 m range  Noise reduction (DNR) for clear images even at low light levels  Automatic day/night switching  Can be mounted on ceilings and walls  Including 1 x 30 m combined video cable (video signal + power supply)  Plug-and-play installation and connection using a BNC connector, including for existing

analogue cables

English

IR LEDs

Lens

Camera housing with sun shade

Camera mount

HD-TVI video output (BNC, labelled 'TVI')

Power supply connection (5.5 x 2.1 mm, barrel connector)

4. Camera descriptions

English

IMPORTANT!

The camera must be disconnected from the power supply during installation.

(1) Panning

360°

(2) Tilting

90°

(3) Rotation

360°

Do not forget to tighten up the fixing screws again.

The internal cable routing will also be rotated when the fixing screw (3) is rotated. The camera should therefore not be rotated repeatedly in the same direction otherwise the internal cables may be damaged.

5. Mounting/installation

5.1. Mounting the camera

Use screw anchors and screws that are appropriate to the surface to fix the camera in place. Drill appropriately sized holes for the screw anchors used. An opening is provided on the base plate of the camera mount for cabling at the side.

5.2. Orientation of the camera

Carefully loosen the three fixing screws (see images (1), (2), (3)). Then orient the camera as required.

English

IMPORTANT!

Before starting installation, ensure that the mains voltage and the rated voltage of the camera are identical.

(1) Video signal (BNC)

(2) Power supply 12 V DC (5.5 x 2.1 mm)

To ensure optimum quality of the HD-TVI signal transmission, it is important that the cable is neither kinked nor crushed at any point, and that its radius is adequate (min. bending radius 6 cm).

Damage to the cable or porosity as a result of ageing can have a negative impact on the quality of the signal or image (e.g. shadowing around the edges).





5.3. Power supply

The cameras have a 12 V DC power supply. Ensure correct polarity when connecting. A power supply unit (round plug, 5.5 mm x 2.1 mm) is provided for the connection.

5.4. Connecting the video cable

In order to transmit the HD-TVI video signal from the camera to an HD-TVI recorder, an RG59 type coaxial cable with BNC connector (male) must be connected to the connection labelled 'TVI'. The cable length to the next device must not exceed 500 m (RG6) or 300 m (RG59).

English

Please note:

You do not need to perform any maintenance on the product. There are no components to service and nothing inside the product to check. Never open it.

Do not allow any liquids to enter the device. Do not use any chemical cleaning products as they could damage the surface of

the housing and screen (discolouration).

Important: EU Directive 2002/96/EC regulates the proper return, treatment and recycling of used electronic devices. This symbol means that in the interest of environmental protection, the device must be disposed of separately from household or industrial waste at the end of its service life in accordance with applicable local legal guidelines. Used devices can be disposed of at official recycling centres in your country. Obey local regulations when disposing of material. Further details on returns (also for non-EU countries) can be obtained from your local authority. Separate collection and recycling conserve natural resources and ensure that all the provisions for protecting health and the environment are observed when recycling the product.

6. Maintenance and cleaning

6.1. Maintenance

Regularly check the technical safety of the product, e.g. check the housing for damage.

If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.

It is likely that safe operation is no longer possible in the event that:

 the device shows signs of visible damage  the device no longer works correctly

6.2. Cleaning

Clean the product with a clean, dry cloth. The cloth can be dampened with lukewarm water to remove stubborn dirt.

7. Disposal

English

Model number

HDCC41500

Dimensions (H x)

149.5 x 70 mm

Connections

Video signal (BNC), power supply (DC)

Resolution

720p

Operating temperature

-20°C–50°C

Image sensor

1/3 inch progressive scan CMOS

Pixels (effective)

1280 (H) x 720 (V)

Frame rate

25 fps (PAL)/30 fps (NTSC)

Electronic shutter regulation

1/25 s to 1/50,000 s

Backlight compensation

Yes

Weight

400 g

Horizontal angle of view

76.88°

IR LEDs

IR range

10 m

Camera type

Mini tube

Humidity

Max. 90%

Minimum illumination (colour)

0.01 Lux

Minimum illumination (B/W)

0.01 Lux (image integration on)

Minimum illumination (IR)

0 Lux

Lens

3.6 mm, fixed lens

Noise reduction

2D DNR, 3D DNR

Protection class

IP 66

Power supply

12 V DC ± 10%

Power consumption

Max. 300 mA (max. 3.5 W)

Day/night switching

Electromechanical IR cut filter

Video system

HD-TVI

The IR range is strongly dependent on the environmental conditions. If the area in the camera's field of view reflects poorly or if there are no objects within the max. illumination range, the brightness of the video image at night may be too low. This will result in poor usability of the video image.

In addition, when installing the camera it must be ensured that no objects are located in close proximity to the camera's field of view (e.g. roof gutter or wall). These objects can reflect back the IR light, resulting in circular fading on the video image in the opposite direction to the object.

8. Technical data

HDCC41500

Manuel d’utilisateur

Vous trouverez les questions les plus fréquemment posées (FAQ) et

des remarques importantes sur ce produit ainsi que d’autres produits

sur notre site Internet.

www.abus.com

V1.0

Traduction française du manuel original allemand.

À conserver pour une utilisation ultérieure.

Français

L’enregistrement de données est soumis à la réglementation sur la protection des données en

vigueur dans le pays correspondant.

Clause de non-responsabilité

Ce manuel d’utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l’adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d’utilisateur sans préavis.

ABUS Security-Center n’est pas responsable des dommages consécutifs, directs ou indirects, liés à

l’équipement, aux performances et à l’utilisation de ce produit. Le contenu de ce document ne fait l’objet d’aucune garantie.

Introduction

Chère cliente, cher client, Nous vous remercions d’avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Lorsque vous utilisez ce produit, respectez les consignes du manuel d’utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d’utilisateur dans son intégralité et respecter toutes les consignes d’utilisation et de sécurité.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Français

Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.

Le pictogramme représentant un point d’exclamation dans un triangle indique la présence, dans ce manuel, d’instructions importantes devant être impérativement

respectées.

Ce pictogramme indique la présence de conseils et remarques relatives à l’utilisation spécifiques.

En cas de dommages consécutifs au non-respect de ce manuel d’utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !

Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Signification des pictogrammes

Consignes de sécurité importantes

Chère cliente, cher client, les remarques relatives à la sécurité et mises en garde suivantes

sont destinées à la protection de votre santé ainsi qu’à la protection de l’appareil. Veuillez lire

attentivement les points suivants :

 Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du

produit entraînera automatiquement l’annulation de la certification (CE) et de la garantie.

 Une chute, même de faible hauteur, risque d’endommager le produit.  Installez le produit de manière à ce que l’enregistreur d’images de l’appareil ne soit pas

directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.

 Cet appareil a été conçu pour une utilisation à l’intérieur et à l’extérieur (IP66).

Évitez d’utiliser l’appareil dans les conditions ambiantes défavorables suivantes :

 froid ou chaleur extrême ;  exposition directe aux rayons du soleil ;  poussières ou gaz, vapeurs ou solvants inflammables ;  fortes vibrations ;  champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs.  Il est interdit d’installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

 Ne laissez pas traîner le matériel d’emballage. Dans les mains d’un enfant, les films et sacs

en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.

 Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée

des enfants en raison des petites pièces qu’ils pourraient avaler.

 N’introduisez jamais d’objets à travers les ouvertures de l’appareil.  Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne

raccordez pas de produits incompatibles.

 Veuillez respecter les consignes de sécurité et les manuels d’utilisateur des autres appareils

raccordés.

 Avant de mettre l’appareil en service, vérifiez qu’il n’est pas endommagé. En cas de

dommages, ne mettez pas l’appareil en service !

 Respectez les limites de la tension de service indiquées dans les caractéristiques techniques.

Toute tension supérieure est susceptible d’endommager l’appareil et de compromettre votre sécurité (risque d’électrocution).

Français

Avant d’installer l’appareil dans un système de vidéosurveillance existant, veillez à ce

que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l’installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.

Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Si l’emballage d’origine est endommagé, examinez tout d’abord l’appareil. Si ce dernier

a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Consignes de sécurité

1. Alimentation électrique : bloc d’alimentation 100-240 V CA, 50/60 Hz / 12 V CC, 1 A (compris dans la livraison)

N’utilisez cet appareil qu’avec une source de courant qui fournit la tension secteur indiquée sur la

plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous

disposez, veuillez vous adresser à votre fournisseur d’électricité. Déconnectez l’appareil du réseau électrique avant toute intervention de maintenance ou d’installation.

2. Surcharge Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d’électrocution ou d’incendie.

3. Surveillance Il se peut que, dans certains pays, la mise en service de systèmes de surveillance soit interdite

par la loi ou réglementée.

Préalablement à la mise en service du système, l’utilisateur est tenu de s’assurer que la

surveillance a lieu dans le respect des dispositions légales applicables.

Avertissements

Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d’utilisation

et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

 Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.  Ne pliez pas et n’entortillez pas le câble secteur.  Pour déconnecter l’appareil du secteur, retirez-le de la prise secteur sans tirer sur le

câble secteur.

 Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de

chauffage afin que la gaine en plastique du câble ne puisse pas fondre.

2. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

 N’ouvrez jamais le boîtier ou le bloc d’alimentation.  N’introduisez aucun objet métallique ou inflammable à l’intérieur de l’appareil.  Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple),

veuillez utiliser une protection contre les surtensions.

3. Lorsqu’un appareil tombe en panne, déconnectez-le immédiatement du secteur et signalez la panne à votre revendeur.

Déballage

Veuillez manipuler l’appareil avec la plus grande précaution lorsque vous le retirez de l’emballage.

Français

Sommaire

1. Utilisation conforme aux prescriptions ........................................................................................... 30

2. Étendue de la livraison .................................................................................................................. 30

3. Caractéristiques et fonctions ......................................................................................................... 30

4. Descriptions de la caméra ............................................................................................................. 31

5. Montage / Installation .................................................................................................................... 32

5.1. Montage de la caméra ........................................................................................................... 32

5.2. Orientation de la caméra ....................................................................................................... 32

5.3. Alimentation électrique .......................................................................................................... 33

5.4. Installation du câble vidéo ..................................................................................................... 33

6. Maintenance et nettoyage ............................................................................................................. 34

6.1. Maintenance .......................................................................................................................... 34

6.2. Nettoyage .............................................................................................................................. 34

7. Élimination ..................................................................................................................................... 34

8. Caractéristiques techniques .......................................................................................................... 35

Français

Caméra extérieure analogique HD 720p

avec matériel de montage

Alimentation électrique avec prises EU, UK et

12 V CC/1 A

Manuel

Câble combiné de 30 m

1. Utilisation conforme aux prescriptions

Cette caméra convient tant au fonctionnement de jour que de nuit. Grâce à l’indice de protection

IP66, elle peut être utilisée en extérieur comme en intérieur. La caméra extérieure jour/nuit est

équipée d’un enregistreur d’images de haute qualité. Elle fournit des images vidéo en résolution

sHD et le signal de sortie est disponible au format HD-TVI. Ceci permet d’utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec des enregistreurs compatibles HD-TVI ou des écrans de surveillance.

2. Étendue de la livraison

3. Caractéristiques et fonctions

 Haute résolution fidèle aux détails de 1 280 x 720 pixels pour 25 images/seconde  Boîtier de caméra robuste, résistant aux intempéries (IP66)  Avec 24 LED IR pour une portée nocturne de 10 m env.  Élimination des bruits parasites (DNR) pour des images d’une qualité exceptionnelle, même

avec peu de lumière

 Commutation jour/nuit automatique  Montage au plafond et encastré possible  Avec 1 câble combiné pour vidéo de 30 mètres (signal vidéo + alim. électrique)  Installation Plug-and-Play et raccordement aux câbles analogiques existants via la prise BNC

Français

LED IR

Objectif

Boîtier de caméra avec pare-soleil

Support de caméra

Sortie vidéo HD-TVI (BNC, inscription "TVI")

Raccordement électrique (5,5 x 2,1 mm, fiche creuse)

4. Descriptions de la caméra

Français

ATTENTION !

Pendant le montage, la caméra doit être coupée de l’alimentation secteur.

(1) Orientation

360°

(2) Inclinaison

90°

(3) Rotation

360°

N’oubliez pas de resserrer ensuite les vis de fixation.

En pivotant la vis de fixation (3), le passage interne des câbles tourne également.

C’est pourquoi vous ne devez pas faire tourner la caméra plusieurs fois dans la

même direction ! Autrement, les câbles situés à l’intérieur pourraient être endommagés.

5. Montage / Installation

5.1. Montage de la caméra

Utilisez des chevilles et des vis adaptées au support pour fixer la caméra. Percez des trous dont la taille convient aux chevilles utilisées. Pour le passage latéral des câbles, une ouverture est prévue dans la plaque de fond du support de caméra.

5.2. Orientation de la caméra

Desserrez avec précaution les 3 vis de fixation (voir les illustrations : (1), (2), (3)). Puis, orientez la caméra en fonction des besoins.

Français

ATTENTION !

Avant de commencer l’installation, assurez-vous que la tension secteur correspond bien à la tension nominale de la caméra.

(1) Signal vidéo (BNC)

(2) Alimentation électrique 12 V CC (5,5 x 2,1 mm)

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le câble ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm).

Si le câble est endommagé ou devient poreux à cause de son ancienneté, ceci peut

avoir des conséquences sur la qualité du signal et de l’image (par ex. formation d’ombre sur les contours).





5.3. Alimentation électrique

Les caméras sont prévues pour une alimentation électrique de 12 V CC. Veuillez tenir compte de la

polarité lors du raccordement. Un bloc d’alimentation est prévu pour le raccordement (fiche ronde,

5,5 mm x 2,1 mm).

5.4. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur HD-TVI, un câble coaxial de type RG59 à connecteur BNC (mâle) doit être branché au connecteur « TVI ». La longueur du câble jusqu’au prochain appareil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

Français

Remarque :

Le produit ne nécessite aucune maintenance de votre part. Aucune des pièces à

l’intérieur de ce produit ne nécessite de maintenance ou de contrôle de votre part. N’ouvrez jamais le produit.

Veillez à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil. N’utilisez pas de produits nettoyants chimiques, car cela risquerait d’endommager

la surface du boîtier et de l’écran (décoloration).

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole

signifie que, dans un souci de protection de l’environnement, l’appareil en fin de

vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents

dans votre pays. Respectez les prescriptions locales pour l’élimination des

matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y

compris pour les pays ne faisant pas partie de l’Union européenne) auprès des

administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l’environnement.

6. Maintenance et nettoyage

6.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit par ex., l’état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d’utilisation du produit n’est plus garantie si

 l’appareil présente des dommages visibles ;  l’appareil ne fonctionne plus.

6.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d’encrassement plus important, humidifiez légèrement le chiffon avec de l’eau tiède.

7. Élimination

Français

Numéro du modèle

HDCC41500

Dimensions (H x )

149,5 x 70 mm

Raccordements

Signal vidéo (BNC), alimentation électrique (CC)

Résolution

720p

Température de fonctionnement

-20 °C à 50 °C

Enregistreur d’images

1/3" Progressive Scan CMOS

Éléments d’image (effectifs)

1 280 (H) x 720 (V)

Taux d’images

25 fps (PAL) / 30 fps (NTSC)

Réglage de l’obturateur

électronique

1/25 s à 1/50 000 s

Compensation de contre-jour

Oui

Poids

400 g

Angle de visée horizontal

76,88°

LED IR

Portée IR

10 m

Type de caméra

Mini Tube

Humidité de l’air

Max. 90 %

Éclairage minimum (couleur)

0,01 lux

Éclairage minimum (noir et blanc)

0,01 lux (intégration d’image activée)

Éclairage minimum (IR)

0 lux

Objectif

3,6 mm, objectif fixe

Élimination des bruits parasites

2D DNR, 3D DNR

Indice de protection

IP66

Alimentation électrique

12 VCC ± 10 %

Consommation de courant

Max. 300 mA (max. 3,5 W)

Commutation jour/nuit

Filtre d’arrêt IR électromécanique

Système vidéo

HD-TVI

La portée IR dépend fortement des conditions ambiantes. Si l’environnement du

champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l’éclairage, l’image vidéo risque de ne pas être assez

claire la nuit. L’image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l’installation de la caméra, assurez-vous qu’aucun objet ne se

trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière

ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l’image

vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l’objet.

8. Caractéristiques techniques

HDCC41500

Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere

producten vindt u op website

www.abus.com

V1.0

Nederlandse vertaling van de originele Duitse handleiding.

Bewaren voor toekomstig gebruik!

Nederlands

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Inleiding

Geachte klant, Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing DUITSLAND

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Neem bij vragen contact op met uw installateur of speciaalzaak!

Nederlands

Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.

Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die absoluut in acht genomen moeten worden.

Dit symbool wijst op bijzondere tips en instructies over de bediening.

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt vervalt het recht op garantie. Wij stellen ons niet aansprakelijk voor gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Verklaring van symbolen

Belangrijke veiligheidsinstructies

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

 Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden.

Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.

 Het product kan al beschadigd raken door een val van slechts geringe hoogte.  Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan

vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

 Het apparaat is voor het gebruik binnen en buiten (IP66) ontworpen.

Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden:

 extreme kou of hitte  direct zonlicht  stof of brandbare gassen, dampen of oplosmiddelen  sterke trillingen  sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.  De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

 Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken

piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.

 De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het

apparaat daarom om veiligheidsredenen uit de buurt van kinderen.

 Steek geen voorwerpen door de openingen in het apparaat  Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit

geen producten aan die niet compatibel zijn.

 Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten

apparaten in acht.

 Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u

beschadigingen ontdekken, neem het apparaat dan niet in gebruik!

 Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld.

Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Nederlands

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het stroomnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.

Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Veiligheidsinstructies

1. Stroomvoorziening: Voeding 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (bij levering inbegrepen) Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke voeding bij u beschikbaar is. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Bewaking De ingebruikneming van bewakingsinstallaties kan in bepaalde landen door de wet verboden of

gereglementeerd zijn. De exploitant moet voor de ingebruikneming eerst controleren of de bewaking binnen de

wettelijke bepalingen blijft.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

 Wijzig of manipuleer netsnoeren en netstekkers niet.  Verbuig of verdraai het netsnoer niet.  Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar

aan de stekker.

 Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te

verhinderen dat het kunststof omhulsel smelt.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

 Open nooit de behuizing of de voeding.  Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.  Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een

overspanningsbeveiliging te gebruiken.

3. Koppel defecte apparaten direct los van het stroomnet en informeer uw speciaalzaak.

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Nederlands

Inhoud

1. Beoogd gebruik.............................................................................................................................. 41

2. Leveringsomvang .......................................................................................................................... 41

3. Kenmerken en functies .................................................................................................................. 41

4. Beschrijvingen van de camera ...................................................................................................... 42

5. Montage / installatie ....................................................................................................................... 43

5.1. Camera monteren .................................................................................................................. 43

5.2. Camera uitlijnen ..................................................................................................................... 43

5.3. Voeding .................................................................................................................................. 44

5.4. Videokabel aanbrengen ......................................................................................................... 44

6. Onderhoud en reiniging ................................................................................................................. 45

6.1. Onderhoud ............................................................................................................................. 45

6.2. Reiniging ................................................................................................................................ 45

7. Afvoer ............................................................................................................................................ 45

8. Technische gegevens .................................................................................................................... 46

Nederlands

Analoge HD 720p Buiten Camera

incl. bevestigingsmateriaal

Voeding incl. EU-, AU- en UK-adapter

12 V DC / 1 A

Handleiding

30m combikabel

1. Beoogd gebruik

Deze camera is zowel geschikt voor gebruik overdag als ’s nachts. Dankzij beschermingsklasse

IP66 kan deze zowel binnen als buiten worden gebruikt. De dag/nacht-buitencamera is uitgerust met een hoogwaardige beeldopnemer. De camera levert videobeelden in HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaaloverdracht mogelijk. Deze dient voor de videobewaking in combinatie met HD-TVI-compatibele opnameapparatuur of bewakingsmonitoren.

2. Leveringsomvang

3. Kenmerken en functies

 Scherpe beelden met hoge resolutie dankzij 1280 x 720 pixels bij 25 beelden per seconde  Robuuste, weerbestendige camerabehuizing (IP66)  Met 24 IR-LED's voor ca. 10 m nachtzichtbereik  Ruisonderdrukking (DNR) voor briljante beelden, ook bij zwak licht  Automatische dag/nacht-omschakeling  Plafond- en wandbevestiging mogelijk  Incl. 1 x 30 meter video-combikabel (videosignaal + voeding)  Plug-and-play installatie en aansluiting via BNC-bus ook op bestaande analoge kabel

Nederlands

IR-LED's

Objectief

Camerabehuizing met zonnedak

Camerasteun

HD TVI-video-uitgang (BNC, opdruk ‘TVI’)

Spanningsaansluiting (5,5 x 2,1 mm, DC-stekker)

4. Beschrijvingen van de camera

Nederlands

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

(1) Zwenken

360°

(2) Kantelen

90°

(3) Rotatie

360°

Vergeet niet om daarna de borgschroeven weer vast te draaien.

Bij de borgschroef (3) wordt bij een draaiing ook de binnenliggende bedrading gedraaid. Draai de camera daarom niet meerdere slagen in dezelfde richting! Anders kunnen de binnenliggende kabels worden beschadigd.

5. Montage / installatie

5.1. Camera monteren

Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de camera. Boor gaten die groot genoeg zijn voor de te gebruiken pluggen. Voor een zijdelingse bedrading is in de onderplaat van de camerasteun een opening beschikbaar.

5.2. Camera uitlijnen

Draai de 3 borgschroeven voorzichtig los (zie afbeelding: (1), (2), (3)). Stel de camera naar wens in.

Nederlands

LET OP!

Controleer voordat u aan de installatie begint of de netspanning en de nominale spanning van de camera overeenkomen.

(1) Videosignaal (BNC)

(2) Voeding 12VDC (5,5 x 2,1 mm)

Voor een optimale kwaliteit van de overdracht van het HF TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een te kleine radius wordt gelegd. (min. buigradius 6 cm).

Als de kabel beschadigd of door het verouderingsproces poreus is geworden, kan dat ook gevolgen hebben voor de signaal- of beeldkwaliteit (bijvoorbeeld schaduwvorming om randen).





5.3. Voeding

De camera's beschikken over een voedingsspanning van 12 V DC. Let bij het aansluiten op de polariteit. Voor de aansluiting moet een stekkervoeding (ronde stekker, 5,5 mm x 2,1 mm) worden gebruikt.

5.4. Videokabel aanbrengen

Om het HD TVI-videosignaal van de camera naar een HD-TVI-recorder te sturen, moet een coaxkabel van het type RG59 met BNC-stekker (male, man) op de aansluiting met de opdruk ‘TVI’ worden aangesloten. De kabellengte tot het volgende apparaat mag niet groter zijn dan 500 meter (RG6) resp. 300 meter (RG59).

Nederlands

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit.

Let op dat er geen vocht in het apparaat binnendringt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de

behuizing en het beeldscherm beschadigd kunnen raken (verkleuringen).

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

6. Onderhoud en reiniging

6.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

 het apparaat zichtbare beschadigingen heeft,  het apparaat niet meer functioneert

6.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

7. Afvoer

Nederlands

Modelnummer

HDCC41500

Afmetingen (hx)

149,5 x 70 mm

Aansluitingen

Videosignaal (BNC), stroomvoorziening (DC)

Resolutie

720p

Bedrijfstemperatuur

-20°C – 50°C

Beeldopnemer

1/3" Progressive Scan CMOS

Beeldelementen (effectief)

1280 (H) x 720 (V)

Beeldfrequentie

25 fps (PAL) / 30 fps (NTSC)

Electronic-Shutter-regeling

1/25 s tot 1/50.000 s

Tegenlichtcompensatie

Gewicht

400 g

Horizontale beeldhoek

76,88°

IR-LED's

IR-reikwijdte

10 m

Cameratype

Mini Tube

Luchtvochtigheid

Max. 90%

Minimale verlichting (kleur)

0.01 lux

Minimale verlichting (Z/W)

0,01 lux (beeldintegratie aan)

Minimale verlichting (IR)

0 lux

Objectief

3,6 mm, vast objectief

Ruisonderdrukking

2D DNR, 3D DNR

Beschermingsklasse

IP 66

Voeding

12 VDC ± 10%

Energieverbruik

Max. 300 mA (max. 3,5 W)

Dag-/nachtomschakeling

Elektromechanisch IR-cut filter

Videosysteem

HD-TVI

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg.

Bovendien moet er bij de installatie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.

8. Technische gegevens

HDCC41500

Betjeningsvejledning

Vigtige henvisninger og FAQs vedrørende dette produkt og andre

produkter findes på internetsiden

www.abus.com

V1.0

Dansk oversættelse af den originale tyske betjeningsvejledning.

Opbevares til fremtidig anvendelse!

Dansk

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette skriftligt på den ovenfor anførte adresse.

ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Indledning

Kære kunde Tak, fordi du har valgt at købe dette produkt.

Dette udstyr opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjeningsog sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Dansk

Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød.

Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes.

Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!

Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Symbolforklaring

Vigtige sikkerhedshenvisninger

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter opmærksomt igennem:

 Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen

(CE) og garantien/reklamationsretten, hvis produktet åbnes/skilles ad.

 Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.  Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom

på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

 Dette udstyr er udviklet til anvendelse indendørs og udendørs (IP66).

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

 Ekstrem kulde eller varme  Direkte sollys  Støv eller brændbare gasser, dampe eller opløsningsmidler  Kraftige vibrationer  Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere.  Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

 Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt

legetøj for børn.

 Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på

små børn på grund af smådele, der kan sluges.

 Før ikke genstande gennem åbningerne ind i udstyrets indre  Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke

produkter, der ikke er kompatible.

 Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.  Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er

beskadiget!

 Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere

spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Dansk

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Kontrollér i første omgang udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Advarsler

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (er indeholdt i kassen) Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit elforsyningsselskab. Afbryd udstyret fra netstrømforsyningen, før der udføres vedligeholdelseseller installationsarbejder.

2. Overbelastning Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

3. Overvågning Idrifttagningen af overvågningsanlæg kan i bestemte lande være forbudt eller reguleret ved lov. Ejeren skal før idrifttagning af anlægget sørge for, at overvågningen er i overensstemmelse med

de lovmæssige rammebetingelser.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

 Netkabel og netstik må ikke ændres eller manipuleres.  Netkablet må ikke bøjes eller vrides.  Træk ikke i netkablet, når udstyret kobles fra nettet, men tag fat i stikket.  Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at

plastbeklædningen smelter.

2. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

 Undlad at åbne huset eller strømforsyningen.  Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre.  Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding

(f.eks. tordenvejr).

3. Afbryd defekt udstyr fra strømnettet med det samme, og informér forhandleren.

Udpakning

Håndtér udstyret meget forsigtigt, når du pakker det ud.

Dansk

Indhold

1. Korrekt anvendelse ........................................................................................................................ 52

2. Indhold i kassen ............................................................................................................................. 52

3. Særlige kendetegn og funktioner ................................................................................................... 52

4. Beskrivelser af kameraet ............................................................................................................... 53

5. Montering / installation ................................................................................................................... 54

5.1. Montering af kameraet ........................................................................................................... 54

5.2. Justering af kameraet ............................................................................................................ 54

5.3. Strømforsyning ...................................................................................................................... 55

5.4. Placering af videokablet ........................................................................................................ 55

6. Vedligeholdelse og rengøring ........................................................................................................ 56

6.1. Vedligeholdelse ..................................................................................................................... 56

6.2. Rengøring .............................................................................................................................. 56

7. Bortskaffelse .................................................................................................................................. 56

8. Tekniske data ................................................................................................................................ 57

Dansk

Analog HD 720p udendørs kamera

inkl. monteringsmateriale

Strømforsyning inkl. EU-, AU- og UK-adapter

12 VDC/ 1 A

Vejledning

30 m kombi-kabel

1. Korrekt anvendelse

Kameraet er egnet både til dag- og natfunktion. Takket være beskyttelsesklasse IP66 kan det anvendes både indendørs og udendørs. Det udendørs dag/nat-kamera er udstyret med en billedoptager af høj kvalitet. Det leverer videobilleder i HD-opløsning, og udgangssignalet findes i HD-TVI-format. Dermed er det muligt at bruge standardkoaksialkabler til signaloverførslen. Det anvendes til videoovervågning i forbindelse med HD-TVI-egnede optagelsesapparater eller overvågningsmonitorer.

2. Indhold i kassen

3. Særlige kendetegn og funktioner

 Høj, detaljeret opløsning takket være 1280 x 720 pixels ved 25 billeder pr. sekund  Robust, vejrbeskyttet kamerahus (IP66)  Med 24 IR-LED'er til natsigt, op til 10 m rækkevidde  Støjundertrykkelse (DNR) til klare billeder, også når der kun er lidt lys  Automatisk dag-/natskift  Mulighed for loft- og vægmontering  Inkl. 1 x 30 meter video-kombi-kabel (videosignal + spændingsfors.)  Plug-and-Play-installation og tilslutning via BNC-bøsning også til eksisterende analoge kabler

Dansk

IR LED'er

Objektiv

Kamerahus med solskærm

Kameraholder

HD-TVI-videoudgang (BNC, påtrykt "TVI")

Spændingstilslutning (5,5 x 2,1mm, hunstik)

4. Beskrivelser af kameraet

Dansk

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

(1) Panorering

360°

(2) Tilt

90°

(3) Rotation

360°

Husk at stramme fastgørelsesskruerne igen.

Ved fastgørelsesskruen (3) drejer den indvendige kabelføring med ved en rotation. Derfor må du ikke rotere kameraet flere gange i samme retning! Ellers kan de indvendige kabler blive beskadiget.

5. Montering / installation

5.1. Montering af kameraet

Når kameraet skal fastgøres, skal der bruges dyvler og skruer, der egner sig til underlaget. Bor huller i passende størrelse til de anvendte dyvler. Hvis kablet trækkes i siden, findes der en åbning på kameraholderens bundplade.

5.2. Justering af kameraet

Løsn forsigtigt de 3 fastgørelsesskruer (se billede: (1), (2), (3)). Juster derefter kameraet som ønsket.

Dansk

VIGTIGT!

Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding stemmer overens.

(1) Videosignal (BNC)

(2) spændingsforsyning 12 VDC (5,5 x 2,1 mm)

For at sikre at overførslen af HD-TVI-signalet har en optimal kvalitet, må kablet ikke knækkes, klemmes eller lægges i en for lav radius (min. bøjeradius 6 cm).

Hvis kablet er beskadiget eller er blevet porøst på grund af alder, kan dette ligeledes påvirke signal- og billedkvalitet (f.eks. skyggedannelse ved kanter).





5.3. Strømforsyning

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4. Placering af videokablet

For at overføre kameraets HD-TVI-videosignal til en HD-TVI-optager skal der tilsluttes et koaksialkabel af typen RG59 med et BNC-stik (hanstik) til tilslutningen, hvor der er påtrykt "TVI". Kabellængden til det næste udstyr må ikke overstige 500 meter (RG6) eller 300 meter (RG59).

Dansk

Vær opmærksom på følgende:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde: Åbn det aldrig.

Sørg for, at der ikke kommer væsker ind i udstyret. Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og

skærmen bliver beskadiget (misfarvninger).

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Flere detaljer om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet.

6. Vedligeholdelse og rengøring

6.1. Vedligeholdelse

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

 udstyret har synlige skader  Udstyret ikke længere fungerer

6.2. Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

7. Bortskaffelse

Dansk

Modelnummer

HDCC41500

Mål (Hx)

149,5 x 70 mm

Tilslutninger

Videosignal (BNC), spændingsforsyning (DC)

Opløsning

720p

Driftstemperatur

-20°C – 50°C

Billedoptager

1/3" Progressive Scan CMOS

Billedelementer (effektivt)

1280 (H) x 720 (V)

Billedhastighed

25 fps (PAL) / 30 fps (NTSC)

Elektronisk shutter-regulering

1/25 s til 1/50,000 s

Modlyskompensation

Vægt

400 g

Horisontal synsvinkel

76,88°

IR LED'er

IR-rækkevidde

10 m

Kameratype

Mini-tube

Luftfugtighed

Maks. 90 %

Minimumsbelysning (farve)

0,01 lux

Minimumsbelysning (s-h)

0,01 lux (billedintegration aktiv)

Minimumsbelysning (IR)

0 lux

Objektiv

3,6 mm, fast objektiv

Støjundertrykkelse

2D DNR, 3D DNR

Kapslingsklasse

IP 66

Spændingsforsyning

12 VDC ± 10%

Strømforbrug

Max. 300 mA (maks. 3,5 W)

Dag-/natskift

Elektromekanisk IR-cut-filter

Videosystem

HD-TVI

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet.

Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden.

8. Tekniske data

HDCC41500

Instrukcja obsługi

Ważne wskazówki i często zadawane pytania dotyczące tego

produktu, jak również innych produktów, można znaleźć na stronie

internetowej

www.abus.com

V1.0

Tłumaczenie oryginalnej instrukcji niemieckiej na język polski.

Przechować do wykorzystania w przyszłości!

Polski

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to

zauważone zostaną w niej braki lub niedokładności, prosimy o ich zgłaszanie w formie pisemnej na

podany powyżej adres. Firma ABUS Security-Center GmbH nie ponosi odpowiedzialności za błędy techniczne

i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu. Treść niniejszego dokumentu nie jest objęta gwarancją.

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie! Dziękujemy za zakup naszego produktu.

Urządzenie to spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można

otrzymać pod adresem:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej

instrukcji obsługi! Przed uruchomieniem produktu należy przeczytać całą instrukcję obsługi i przestrzegać wszystkich

zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!

Polski

Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. wskutek porażenia elektrycznego.

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki,

których należy bezwzględnie przestrzegać.

Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi.

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują

wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne ani osobowe spowodowane

nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich

przypadkach wygasają wszelkie roszczenia gwarancyjne!

Objaśnienie symboli

Ważne zasady bezpieczeństwa

Szanowna Klientko, Szanowny Kliencie, celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona

urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:

 Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie

produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.

 Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.  Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy

urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale

niniejszej instrukcji obsługi.

 Urządzenie jest przewidziane do zastosowania we wnętrzach i na zewnątrz (IP66).

W czasie eksploatacji urządzenia należy unikać niżej wymienionych niekorzystnych warunków

otoczenia:

 skrajne zimno lub gorąco;  bezpośrednie nasłonecznienie;  zapylenie lub palne gazy, opary czy rozpuszczalniki;  silne wibracje;  silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.  Nie należy instalować kamery na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa:

 Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd.

mogą stać się niebezpieczną zabawką w rękach dzieci.

 Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana

dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.

 Nie wkładaj żadnych przedmiotów przez otwory do wnętrza urządzenia.  Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych

produktów.

 Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.  Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go

uruchamiać!

 Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości

napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie

prądem elektrycznym).

Polski

Instalując urządzenie w istniejącej instalacji wideomonitoringu, należy upewnić się, że

wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonywać montażu, instalacji i okablowania samodzielnie, lecz

zlecić ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej lub instalacjach wewnętrznych stwarzają niebezpieczeństwo nie tylko dla użytkownika, lecz także dla innych osób.

Okablować instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone

osobno i nie stykały się w żadnym miejscu, ani też nie mogły zostać połączone w wyniku uszkodzenia.

W przypadku stwierdzenia uszkodzenia oryginalnego opakowania należy najpierw sprawdzić urządzenie. W razie stwierdzenia uszkodzeń urządzenia odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Zasady bezpieczeństwa

1. Zasilanie elektryczne: zasilacz sieciowy 100–240 VAC, 50/60 Hz / 12 VDC, 1 A (zawarty w zestawie) Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce

znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwróć się

do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to

spowodować pożar lub porażenie elektryczne.

3. Monitoring Korzystanie z urządzeń do monitoringu może być w niektórych krajach prawnie zakazane lub

regulowane.

Przed uruchomieniem urządzenia użytkownik powinien upewnić się, czy monitoring mieści się

w granicach obowiązujących przepisów prawa.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach

bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej:

 Nie zmieniaj kabla sieciowego i wtyczki sieciowej ani nie manipuluj nimi.  Nie wyginaj i nie skręcaj kabla sieciowego.  Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.  Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby

zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

2. Przestrzegaj tych wskazówek. Nieprzestrzeganie ich może doprowadzić do porażenia prądem:

 Nigdy nie otwieraj obudowy ani zasilacza sieciowego.  Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.  Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia

przepięciowe.

3. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Rozpakowanie

Podczas rozpakowywania urządzenia należy zachować szczególną ostrożność.

Polski

Spis treści

1. Użytkowanie zgodne z przeznaczeniem ....................................................................................... 63

2. Zakres dostawy.............................................................................................................................. 63

3. Cechy i funkcje .............................................................................................................................. 63

4. Opis kamery ................................................................................................................................... 64

5. Montaż / Instalacja ......................................................................................................................... 65

5.1. Montaż kamery ...................................................................................................................... 65

5.2. Ustawianie kamery ................................................................................................................ 65

5.3. Zasilanie elektryczne ............................................................................................................. 66

5.4. Montaż kabla wideo ............................................................................................................... 66

6. Konserwacja i czyszczenie ............................................................................................................ 67

6.1. Konserwacja .......................................................................................................................... 67

6.2. Czyszczenie ........................................................................................................................... 67

7. Utylizacja ....................................................................................................................................... 67

8. Dane techniczne ............................................................................................................................ 68

Polski

Zewnętrzna kamera Analogowa HD 720p

z materiałem montażowym

Zasilacz sieciowy z adapterem EU, AU i UK

12 V DC / 1 A

Instrukcja

Kabel kombi 30 m

1. Użytkowanie zgodne z przeznaczeniem

Kamera jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie

ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Zewnętrzna kamera na

dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Dostarcza ona obrazy wideo w rozdzielczości sHD, a sygnał wyjściowy jest dostępny w formacie HD-TVI. Ta właściwość umożliwia zastosowanie tradycyjnych kabli koncentrycznych do transferu sygnału. Służy ona do wideomonitoringu w połączeniu z nagrywarkami lub monitorami obsługującymi HD-TVI.

2. Zakres dostawy

3. Cechy i funkcje

 Wysoka rozdzielczość i wysoki poziom szczegółowości – 1280 x 720 pikseli przy 25 obrazach

na sekundę

 Solidna, odporna na działanie czynników atmosferycznych obudowa kamery (IP66)  Z 24 diodami IR LED do funkcji noktowizora o zasięgu ok. 10 m  Redukcja szumów (DNR) zapewnia doskonałą jakość obrazu nawet przy słabym świetle  Automatyczne przełączanie dzień/noc  Możliwość montażu sufitowego/naściennego  W zestawie 1 x kabel wideo kombi 30 m (sygnał wideo + nap. zas.)  Instalacja Plug-and-Play i podłączanie przez gniazdo BNC również do istniejącego kabla

analogowego

Polski

Diody IR LED

obiektyw

obudowa kamery z daszkiem przeciwsłonecznym

uchwyt kamery

wyjście wideo HD-TVI (BNC, napis „TVI”)

złącze napięciowe (5,5 x 2,1 mm, wtyk koncentryczny)

4. Opis kamery

Polski

UWAGA!

W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.

(1) Obracanie

360°

(2) Przechylanie

90° (3) Obrót

360°

Na koniec nie wolno zapomnieć o dokręceniu śrub ustalających.

Obrót śruby ustalającej (3) powoduje jednoczesne obrócenie wewnętrznego ułożenia

kabli. W związku z tym nie należy kilkukrotnie obracać kamery w tym samym kierunku! W przeciwnym wypadku może dojść do uszkodzenia ułożonych wewnątrz kabli.

5. Montaż / Instalacja

5.1. Montaż kamery

Należy używać dopasowanych do podłoża kołków rozporowych i wkrętów do zamocowania

kamery. Następnie należy wywiercić odpowiedniej wielkości otwory na kołki rozporowe. Jeżeli

kabel ma być ułożony z boku, należy wykorzystać do tego otwór w podkładce uchwytu kamery.

5.2. Ustawianie kamery

Należy ostrożnie poluzować 3 śruby ustalające (patrz rysunek: (1), (2), (3)). Następnie należy według potrzeb ustawić kamerę.

Polski

UWAGA!

Przed przystąpieniem do instalacji należy upewnić się, czy napięcie zasilające jest zgodne z napięciem znamionowym kamery.

(1) Sygnał wideo (BNC)

(2) Napięcie zasilające 12 V DC (5,5 x 2,1 mm)

Aby zapewnić optymalną jakość transmisji sygnału HD-TVI, kabel nie może być w żadnym miejscu zagięty, zgnieciony, ani ułożony z zachowaniem zbyt małego

promienia (min. promień wygięcia to 6 cm). Jeśli kabel jest uszkodzony lub uległ porowaceniu ze względu na starość, może mieć

to również wpływ na jakość sygnału lub obrazu (np. zacienienie wokół krawędzi).





5.3. Zasilanie elektryczne

Kamery są przystosowane do napięcia zasilającego 12VDC. Podłączając zasilanie należy zwrócić

uwagę na biegunowość. Do podłączenia przewidziany jest zasilacz sieciowy (wtyczka okrągła,

5,5 mm x 2,1 mm).

5.4. Montaż kabla wideo

Do transmisji sygnału wideo HD-TVI z kamery do nagrywarki HD-TVI konieczne jest podłączenie kabla koncentrycznego typu RG59 z wtykiem BNC (male, męski) do złącza z napisem „TVI”. Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).

Polski

Pamiętaj, że:

Produkt nie wymaga konserwacji ze strony użytkownika. Nie posiada on części wymagających sprawdzania lub konserwacji przez użytkownika, dlatego nie należy

go nigdy otwierać.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić

powierzchnię obudowy oraz ekranu (odbarwienia).

Uwaga: dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania

z użycia, utylizacji oraz przetwarzania zużytych urządzeń elektronicznych. Ten symbol oznacza, że w związku z ochroną środowiska urządzenie należy zutylizować po upływie okresu jego żywotności zgodnie z obowiązującymi

przepisami prawnymi, oddzielnie od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiórki w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dodatkowe informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają

oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany

zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

6. Konserwacja i czyszczenie

6.1. Konserwacja

Należy regularnie sprawdzać bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli istnieją powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, wycofaj

produkt z eksploatacji i zabezpiecz go przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

 urządzenie ma widoczne uszkodzenia,  urządzenie nie działa.

6.2. Czyszczenie

Produkt należy czyścić czystą, suchą ściereczką. W przypadku większych zabrudzeń ściereczkę można lekko zwilżyć letnią wodą.

7. Utylizacja

Polski

Numer modelu

HDCC41500

Wymiary (wys. x )

149,5 x 70 mm

Złącza

Sygnał wideo (BNC), napięcie zasilające(DC)

Rozdzielczość

720p

Temperatura robocza

od -20°C do 50°C

Czujnik obrazowy

1/3'' Progressive Scan CMOS

Elementy obrazowe (efektywne)

1280 (poziomo) x 720 (pionowo)

Częstotliwość odświeżania

obrazu

25 fps (PAL) / 30 fps (NTSC)

Regulacja migawki elektronicznej

1/25 s do 1/50 000 s

Kompensacja oświetlenia

konturowego

Tak

Masa

400 g

Kąt widzenia w poziomie

76,88°

Diody IR LED

Zasięg IR

10 m

Typ kamery

minikamera tubowa

Wilgotność powietrza

maks. 90%

Minimalne oświetlenie (kolor)

0,01 luksa

Minimalne oświetlenie (cz-b)

0,01 luksa (wł. integracja obrazu)

Minimalne oświetlenie (IR)

0 luksów

Obiektyw

3,6 mm, obiektyw stałoogniskowy

Redukcja szumów

2D DNR, 3D DNR

Stopień ochrony

IP66

Napięcie zasilające

12 V DC ± 10%

Pobór prądu

Maks. 300 mA (maks. 3,5 W)

Przełączanie dzień/noc

Elektromechaniczny filtr IR-Cut

System wideo

HD-TVI

Zasięg IR zależy w znacznym stopniu od warunków lokalnych. Jeśli jakość odzwierciedlenia otoczenia w polu widzenia kamery nie jest dobra lub jeśli w maks.

zasięgu podświetlenia nie znajduje się żaden obiekt, może to oznaczać, że jasność

obrazu wideo w nocy jest zbyt niska. Skutkuje to znikomą użytecznością obrazu wideo.

Ponadto podczas instalacji kamery należy uważać, aby w bezpośredniej bliskości

okolicy pola widzenia kamery nie znajdowały się żadne obiekty (np. rynna dachowa

lub ściana). W takiej sytuacji może dojść do odbicia światła IR od tych obiektów.

Na obrazie wideo widoczne byłyby wtedy pierścieniowate miksowania obiektu w kierunku przeciwnym.

8. Dane techniczne

HDCC41500

Manual de instrucciones

En la página de Internet encontrará indicaciones importantes y

FAQs sobre este y muchos otros productos.

www.abus.com

V1.0

Traducción española del manual de instrucciones original alemán.

Guardar para futuras consultas.

Español

El almacenamiento de datos está sujeto a las directivas de protección de datos específicas de cada país.

Exoneración de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo por escrito a la dirección indicada anteriormente.

ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.

ABUS Security-Center no se hace responsable de los daños que se deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se concede garantía alguna por el contenido de esta documentación.

Introducción

Estimado cliente: Le agradecemos la compra de este producto.

Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la declaración de conformidad, diríjase a:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

Español

El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.

Un signo de admiración dentro de un triángulo señaliza una indicación importante del manual de instrucciones, que es imprescindible tener en cuenta.

Este símbolo señaliza consejos e indicaciones útiles para la utilización.

En caso de daños provocados por no haber respetado las indicaciones expuestas en el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.

No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En tales casos se anula el derecho de garantía.

Explicación de los símbolos

Indicaciones importantes de seguridad

Estimado cliente: las siguientes indicaciones de seguridad y peligro están destinadas no solo a proteger su salud y seguridad, sino también la integridad del aparato. Lea atentamente los siguientes puntos:

 Las piezas situadas en el interior del producto no precisan mantenimiento. Si se desmonta el

aparato, la homologación (CE) y la garantía pierden su validez.

 Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato.  Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga

las instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones.

 El aparato está concebido para su uso en zonas interiores y exteriores (IP66).

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:

 Frío o calor excesivo  Radiación directa del sol  Polvo o gases, vapores o disolventes combustibles  Fuertes vibraciones  Campos magnéticos de gran intensidad, como en las inmediaciones de máquinas o

altavoces.

 La cámara no puede instalarse sobre superficies inestables.

Indicaciones generales de seguridad:

 No deje tirado el material de embalaje, pues las láminas o bolsas de plástico, las piezas de

poliestireno, etc. pueden suponer un peligro para los niños.

 Impida que la cámara de videovigilancia llegue a manos de los niños, pues se podrían tragar

alguna de las piezas pequeñas de la cámara.

 No introduzca ningún objeto en el interior del aparato a través de las aberturas.  Utilice únicamente los aparatos/piezas adicionales indicados por el fabricante. No conecte

ningún aparato que no sea compatible.

 Respete las indicaciones de seguridad y los manuales de instrucciones de los demás

aparatos conectados.

 Antes de la primera puesta en funcionamiento, compruebe si el aparato presenta algún daño.

De ser así, no lo ponga en funcionamiento.

 No supere los límites de tensión de funcionamiento expuestos en los datos técnicos. Una

tensión mayor puede estropear el aparato y poner en peligro su propia seguridad (descarga eléctrica).

Español

Al instalar el aparato en un sistema de videovigilancia ya existente, asegúrese de que todos los aparatos estén desconectados del circuito de red y del circuito de baja tensión.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.

Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que detecte algún daño en el aparato, devuélvalo en el embalaje original e informe al servicio de reparto.

Indicaciones de seguridad

1. Alimentación de corriente: fuente de alimentación 100-240 V CA, 50/60 Hz / 12 V CC, 1 A (incluida en el suministro) Conecte este aparato exclusivamente a una fuente que suministre una corriente con la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.

2. Sobrecarga Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

3. Vigilancia La puesta en funcionamiento de equipos de vigilancia puede estar prohibida por ley o

reglamentada en ciertos países. Antes de la puesta en funcionamiento del equipo, el usuario debe asegurarse de que la vigilancia

se lleve a cabo dentro del marco legal correspondiente.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de utilización antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe:

 No modifique ni manipule el cable de red ni el enchufe de red.  No doble ni retuerza el cable de alimentación.  Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del

enchufe.

 Procure que el cable de red esté lo más alejado posible de fuentes de calor para evitar

que se funda el recubrimiento de plástico.

2. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

 No abra nunca la carcasa o la fuente de alimentación.  No introduzca ningún objeto metálico ni inflamable en el interior del aparato.  A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una

tormenta), utilice una protección contra sobretensión.

3. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Español

Contenido

1. Uso adecuado ................................................................................................................................ 74

2. Volumen de entrega ...................................................................................................................... 74

3. Características y funciones ........................................................................................................... 74

4. Descripciones de la cámara .......................................................................................................... 75

5. Montaje / Instalación ...................................................................................................................... 76

5.1. Montaje de la cámara ............................................................................................................ 76

5.2. Orientación de la cámara ...................................................................................................... 76

5.3. Alimentación de corriente ...................................................................................................... 77

5.4. Colocación del cable de vídeo ............................................................................................... 77

6. Mantenimiento y limpieza .............................................................................................................. 78

6.1. Mantenimiento ....................................................................................................................... 78

6.2. Limpieza ................................................................................................................................ 78

7. Eliminación de residuos ................................................................................................................. 78

8. Datos técnicos ............................................................................................................................... 79

Español

Cámara para Exteriores Analog HD 720p

material de montaje incl.

Fuente de alimentación incl. adaptador EU, AU

y UK

12 V CC / 1 A

Instrucciones

Cable combinado de 30 m

1. Uso adecuado

Esta cámara resulta adecuada tanto para funcionamiento diurno como nocturno. Gracias a la clase de protección IP66, se puede emplear tanto en interiores como en exteriores. La Cámara Día/Noche para Exteriores está provista de un sensor de imagen de alta calidad. Proporciona imágenes de vídeo en resolución sHD y la señal de salida sigue disponible en formato HD-TVI. Esto permite el uso de cable coaxial convencional para transmitir la señal. Sirve para la videovigilancia en combinación con dispositivos de grabación compatibles con HD-TVI o con monitores de vigilancia.

2. Volumen de entrega

3. Características y funciones

 Alta resolución de gran nitidez gracias a sus 1280 x 720 píxeles con 25 imágenes por

segundo

 Robusta carcasa de la cámara resistente a la intemperie (IP66)  Con 24 LED IR para un alcance de visión nocturna de aprox. 10 m  Reducción del ruido (DNR) para obtener imágenes excepcionales incluso con poca luz  Cambio día/noche automático  Posibilidad de montaje en techo y pared  Cable combinado de vídeo de 1 x 30 metros (señal de vídeo y alimentación de tensión)

incluido.

 Instalación Plug-and-Play y conexión mediante conector BNC también al cable analógico

existente

Español

LEDs de infrarrojos

Objetivo

Carcasa de cámara con parasol

Soporte de la cámara

Salida de vídeo HD-TVI (BNC, con la palabra “TVI” impresa)

Conexión de tensión (5,5 x 2,1 mm, conector hembra)

4. Descripciones de la cámara

Español

¡ATENCIÓN!

Durante el montaje, la cámara debe estar desconectada de la tensión de red.

(1) Giro

360°

(2) Inclinación

90°

(3) Rotación

360°

No olvide volver a apretar los tornillos de fijación una vez finalizado el ajuste.

Al fijar los tornillos (3) mediante rotación se girará el cable tendido en el interior. Por ello, no gire la cámara múltiples veces en la misma dirección. De lo contrario podría dañarse el cable tendido en el interior.

5. Montaje / Instalación

5.1. Montaje de la cámara

Utilice tacos y tornillos adecuados para la base de fijación de la cámara. Realice taladros de un tamaño acorde a los tacos utilizados. Para realizar un tendido del cable lateral existe una abertura en la base del soporte de la cámara.

5.2. Orientación de la cámara

Afloje cuidadosamente los 3 tornillos de fijación (véase la imagen: (1), (2), (3)). A continuación, oriente la cámara según sea necesario.

Español

¡ATENCIÓN!

Antes de iniciar la instalación, asegúrese de que la tensión de red y la tensión nominal de la cámara coinciden.

(1) Señal de vídeo (BNC)

(2) Alimentación de tensión 12V CC (5,5 x 2,1 mm)

Para garantizar una calidad de transmisión óptima de la señal HD-TVI es necesario que el cable se tienda sin que se doble, se retuerza o con un radio insuficiente (radio de flexión mínimo de 6 cm).

En caso de que el cable esté dañado o se haya vuelto poroso debido al desgaste, la calidad de la señal o de las imágenes se podría ver afectada (p.ej. formación de sombras alrededor de los bordes).





5.3. Alimentación de corriente

Las cámaras tienen una alimentación de tensión de 12 V CC. Al realizar la conexión, preste atención a la polaridad correcta. Para la conexión se ha previsto una fuente de alimentación (conector redondo, 5,5 mm x 2,1 mm).

5.4. Colocación del cable de vídeo

Para transmitir la señal de vídeo HD-TVI de la cámara a una grabadora HD-TVI, debe conectarse un

cable coaxial de tipo RG59 con un conector BNC (macho) a la conexión con la palabra “TVI” impresa.

La longitud del cable hasta el siguiente dispositivo no debe superar los 500 metros (RG6) ni los 300 metros (RG59).

Español

Tenga en cuenta lo siguiente:

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que deba controlar o mantener en el interior del aparato; no lo abra nunca.

Evite que entren líquidos en el aparato. No utilice limpiadores químicos, pues podrían dañar (decolorar) la superficie de la

carcasa y de la pantalla.

Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los aparatos electrónicos al finalizar su vida útil. Este símbolo indica que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas por la ley, separándolo de la basura doméstica o industrial. La eliminación del aparato usado se puede realizar a través de los distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales en materia de eliminación de materiales. La Administración de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). La separación y reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la protección de la salud y el medio ambiente.

6. Mantenimiento y limpieza

6.1. Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.

Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y evite que pueda ponerse en marcha de nuevo involuntariamente.

El funcionamiento seguro no está garantizado si:

 el aparato presenta daños visibles,  el aparato no funciona.

6.2. Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.

7. Eliminación de residuos

Español

Número de modelo

HDCC41500

Dimensiones (Al x)

149,5 x 70 mm

Conexiones

Señal de vídeo (BNC), alimentación de tensión (CC)

Resolución

720 p

Temperatura de funcionamiento

-20°C – 50°C

Sensor de imagen

CMOS de barrido progresivo 1/3"

Elementos de imagen (efectivos)

1280 (H) x 720 (V)

Frecuencia de cuadro

25 fps (PAL) / 30 fps (NTSC)

Regulación del obturador electrónico

1/25 s a 1/50.000 s

Compensación de contraluz

Sí

Peso

400 g

Ángulo de visión horizontal

76,88°

LEDs de infrarrojos

Alcance de infrarrojos

10 m

Tipo de cámara

Mini Tubo

Humedad del aire

Máx. 90%

Luminosidad mínima (color)

0,01 lux

Luminosidad mínima (B y N)

0,01 lux (integración de imagen act.)

Luminosidad mínima (IR)

0 lux

Objetivo

3,6 mm, objetivo fijo

Reducción del ruido

2D DNR, 3D DNR

Clase de protección

IP 66

Fuente de alimentación

12 V CC ± 10%

Corriente absorbida

Máx. 300 mA (máx. 3,5 W)

Cambio día/noche

Filtro de paso IR electromecánico

Sistema de vídeo

HD-TVI

El alcance de IR depende mucho de las condiciones del entorno. Si el entorno del campo de visión de la cámara es poco reflectante, o si no se encuentra ningún objeto en el alcance de iluminación máx., la luminosidad de la imagen de vídeo puede ser demasiado escasa por la noche. Esto conlleva un impacto negativo en la capacidad evaluativa de la imagen de vídeo.

Además, al instalar la cámara debe cerciorarse de que no haya ningún objeto en las proximidades del campo de visión de la cámara (p.ej. canalones o paredes). En estos casos se pueden producir reflejos de la luz infrarroja provenientes de esos objetos. Los efectos en la imagen de vídeo serían difuminaciones anulares en la dirección contraria al objeto.

8. Datos técnicos

HDCC41500

Istruzioni per l'uso

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina

Internet

www.abus.com

V1.0

Istruzioni per l’uso originali in lingua tedesca.

Conservarle per consultazioni future.

Italiano

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l’uso sono state redatte con la massima cura. Se dovesse tuttavia

riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all’indirizzo riportato

qui sopra. ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si

riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in

relazione all’equipaggiamento, al rendimento e all’impiego del presente prodotto. Non si fornisce

alcuna garanzia per il contenuto del presente documento.

Introduzione

Gentile cliente, La ringraziamo per aver acquistato questo prodotto.

Questo dispositivo risponde ai requisiti previsti dalle vigenti direttive europee. La dichiarazione di conformità può essere richiesta presso:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Al fine di preservare tale stato e garantire un funzionamento sicuro, in qualità di utente, Lei è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l’uso, facendo attenzione alle

avvertenze sull’uso e sulla sicurezza.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

Italiano

Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.

Il punto esclamativo all’interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l’uso, che è assolutamente necessario

osservare.

Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.

È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Spiegazione dei simboli

Avvertenze importanti sulla sicurezza

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:

 All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione.

Inoltre, se il dispositivo viene smontato, l’omologazione (CE) e la garanzia decadono.

 Il prodotto può danneggiarsi anche cadendo da altezze ridotte.  Montare il prodotto in modo che i raggi del sole non colpiscano direttamente il sensore di

immagine dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l’uso.

 L’apparecchio è concepito per l’utilizzo in ambienti interni ed esterni (IP66).

Durante l’utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

 eccessivo freddo o caldo  esposizione diretta ai raggi solari  polvere o gas infiammabili, vapori o solventi  forti vibrazioni  potenti campi magnetici, come in prossimità di macchine o altoparlanti.  La telecamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

 Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di

plastica, parti in polistirolo ecc. possono rivelarsi giochi pericolosi per i bambini.

 A causa delle piccole parti ingeribili, per motivi di sicurezza la telecamera per

videosorveglianza non deve finire nelle mani dei bambini.

 Non introdurre alcun oggetto all’interno dell'apparecchio attraverso le aperture  Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non

collegare prodotti incompatibili.

 Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri dispositivi collegati.  Prima di mettere in funzione il dispositivo controllare se sono presenti danni; in tal caso non

azionare il dispositivo.

 Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono

distruggere il dispositivo e compromettere la sicurezza dell'utente (scossa elettrica).

Italiano

In caso di installazione all’interno di un impianto di videosorveglianza preesistente,

assicurarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l’installazione e il cablaggio, ma affidarsi a un tecnico specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.

Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Se l’imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se

l'apparecchio risulta danneggiato, rispedirlo con l’imballaggio e informare il servizio

consegne.

Avvertenze sulla sicurezza

1. Alimentazione elettrica: Alimentatore 100-240 V CA, 50/60 Hz/12 V CC, 1 A (in dotazione) Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a

disposizione, rivolgersi all’azienda elettrica locale. Scollegare il dispositivo dalla rete di

alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

2. Sovraccarico Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

3. Sorveglianza La messa in funzione di impianti per la sorveglianza in determinati Paesi può essere vietata

oppure regolamentata per legge. Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga

nell'ambito delle rispettive normative di legge.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avvertenze:

 Non modificare né manipolare il cavo di rete e la spina di alimentazione.  Non piegare o torcere il cavo di alimentazione.  Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di rete bensì

afferrare la spina.

 Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare

si fonda il rivestimento in plastica.

2. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

 Non aprire mai l’alloggiamento o l’alimentatore.  Non infilare oggetti metallici o infiammabili all’interno dell'apparecchio.  Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una

protezione contro le sovratensioni.

3. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Italiano

Indice

1. Conformità d’uso............................................................................................................................ 85

2. Dotazione ....................................................................................................................................... 85

3. Caratteristiche e funzioni ............................................................................................................... 85

4. Descrizioni della telecamera .......................................................................................................... 86

5. Montaggio / installazione ............................................................................................................... 87

5.1. Montaggio della telecamera .................................................................................................. 87

5.2. Allineamento della telecamera .............................................................................................. 87

5.3. Alimentazione elettrica .......................................................................................................... 88

5.4. Installazione del cavo video ................................................................................................... 88

6. Manutenzione e pulizia .................................................................................................................. 89

6.1. Manutenzione ........................................................................................................................ 89

6.2. Pulizia .................................................................................................................................... 89

7. Smaltimento ................................................................................................................................... 89

8. Dati tecnici ..................................................................................................................................... 90

Italiano

Telecamera analogica per esterni HD 720p

Materiale di montaggio incl.

Alimentatore con adattatore UE, AU e UK

12 V CC/ 1 A

Istruzioni

Cavo combinato da 30 m

1. Conformità d’uso

La telecamera dome è adatta per la sorveglianza sia diurna che notturna. Grazie alla classe di protezione IP66 può essere utilizzata sia per interni che per esterni. La telecamera per esterni giorno/notte è dotata di un ottimo sensore di immagine, Fornisce immagini video in risoluzione HD e il segnale in uscita è disponibile in formato HD-TVI. Questo permette l'utilizzo di un tradizionale cavo coassiale per la trasmissione del segnale, che serve per la videosorveglianza unitamente a registratori o monitor che supportano la funzione HD-TVI.

2. Dotazione

3. Caratteristiche e funzioni

 Risoluzione della telecamera molto dettagliata grazie a 1280 x 720 pixel con 25 immagini al

secondo

 Robusta custodia protettiva contro gli agenti atmosferici (IP66)  Con 24 LED IR per una portata di visione notturna fino a ca. 10 m  Eliminazione dei rumori di fondo (DNR) per immagini di alta qualità anche in condizioni di

illuminazione scarsa.

 Commutazione giorno/notte automatica  Possibili montaggio a soffitto e montaggio a parete  Incl. cavo combinato video 1 x 30 m (segnale video + alimentaz. di tensione)  Installazione Plug and Play e collegamento tramite presa BNC anche a cavi analogici

preesistenti

Italiano

LED IR

Obiettivo

Alloggiamento telecamera con tettoia parasole

Supporto della telecamera

Uscita video HD-TVI (BNC, dicitura "TVI")

Collegamento elettrico (5,5 x 2,1 mm, spina coassiale)

4. Descrizioni della telecamera

Italiano

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.

(1) Orientamento

360° (2) Inclinazione

90°

(3) Rotazione

360°

Non dimenticare infine di riavvitare saldamente le viti di fissaggio.

Per quanto riguarda la vite di fissaggio (3), nella rotazione viene girata anche la canalina portacavi posta all'interno. Non ruotare quindi ripetutamente la telecamera nella stessa direzione! Altrimenti potrebbe danneggiarsi il cavo posto all’interno.

5. Montaggio / installazione

Montaggio della telecamera

Utilizzare tasselli adatti per il fondo e viti di fissaggio della telecamera. Praticare quindi grossi fori per i tasselli utilizzati. Per un eventuale passaggio laterale dei cavi è a disposizione un'apertura laterale sulla piastra di base del supporto della telecamera.

Allineamento della telecamera

Allentare con cautela le tre viti di fissaggio (vedere immagine: (1), (2), (3)). Allineare la telecamera nella propria sede a seconda delle necessità.

Italiano

ATTENZIONE!

Prima di procedere all'installazione, assicurarsi che la tensione di rete e la tensione nominale della telecamera coincidano.

(1) Segnale video (BNC)

(2) Alimentazione di tensione 12 V CC (5,5 x 2,1 mm)

Per garantire una qualità ottimale della trasmissione del segnale HD-TVI, è necessario che il cavo non sia piegato né schiacciato in alcun punto, né posato in un raggio troppo piccolo (raggio di curvatura min. 6 cm).

Se il cavo è danneggiato o si è usurato con il passare del tempo, il segnale o la qualità delle immagini possono risentirne (ad es. possono apparire ombre vicino ai bordi).





Alimentazione elettrica

Le telecamere dispongono di una alimentazione di tensione di 12 V CC. Fare attenzione durante il collegamento alla polarità. Per il collegamento è predisposto un alimentatore a spina (spina tonda, 5,5 mm x 2,1 mm).

Installazione del cavo video

Per trasmettere il segnale video HD-TVI della telecamera a un registratore HD-TVI, collegare

all’attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all’apparecchio successivo non deve essere superiore a 500 m (RG6) o 300

m (RG59).

Italiano

Fare attenzione a quanto segue:

Il prodotto non richiede manutenzione da parte dell’utente. All’interno del prodotto

non sono presenti componenti controllabili o riparabili dall’utente; pertanto non aprirlo mai.

Fare attenzione a non far penetrare liquidi all’interno del dispositivo. Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento e dello

schermo potrebbe venire danneggiata (scolorimento).

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a

preservare le risorse naturali, garantendo l’osservanza di tutte le disposizioni sulla tutela della salute e dell’ambiente in fase di riciclaggio del prodotto.

6. Manutenzione e pulizia

Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all’alloggiamento.

Se si presume che il funzionamento non sia più sicuro, il prodotto deve essere messo fuori servizio, assicurandosi che non sia accidentalmente rimesso in funzione.

Si deve presumere che non sia più possibile un utilizzo sicuro quando

 l'apparecchio presenta danni evidenti,  l'apparecchio non funziona più

Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere la sporcizia più ostinata, il panno può essere leggermente inumidito con acqua tiepida.

7. Smaltimento

Italiano

Numero di modello

HDCC41500

Dimensioni (Hx)

149,5 mm x 70 mm

Collegamenti

segnale video (BNC), alimentazione di tensione (DC)

Risoluzione

720p

Temperatura di esercizio

-20 °C - 50 °C

Sensore di immagine

Scansione progressiva 1/3" CMOS

Pixel (effettivi)

1280 (H) x 720 (V)

Frame rate

25 fps (PAL) / 30 fps (NTSC)

Regolazione otturatore elettronico

1/25 s - 1/50.000 s

Compensazione del controluce

Sì

Peso

400 g

Angolo di osservazione orizzontale

76,88°

LED IR

Portata IR

10 m

Tipo di telecamera

Mini Tube

Umidità dell’aria

max 90%

Illuminazione minima (colore)

0,01 Lux

Illuminazione minima (S/W)

0,01 Lux (integrazione immagini attiva)

Illuminazione minima (IR)

0 Lux

Obiettivo

3,6 mm, obiettivo fisso

Eliminazione dei rumori di fondo

2D DNR, 3D DNR

Tipo di protezione

IP 66

Alimentazione di tensione

12 V CC ± 10%

Corrente assorbita

Max 300 mA (max 3,5 W)

Commutazione giorno/notte

Filtro IR-Cut elettromeccanico

Sistema video

HD-TVI

La portata IR dipende in gran misura dalle condizioni ambientali. Se l'ambiente nel campo visivo della telecamera provoca riflessi sfavorevoli o se gli oggetti non si trovano all'interno del raggio massimo d'illuminazione, la luminosità dell'immagine video notturna può essere troppo scarsa. Questo porta come conseguenza una scarsa recuperabilità delle immagini video.

Durante l'installazione fare inoltre attenzione che non siano presenti oggetti nelle immediate vicinanze del campo visivo della telecamera (ad es. grondaie o pareti). Tali oggetti potrebbero infatti riflettere la luce IR. Gli effetti sulle immagini video risulterebbero come sovrapposizioni ad anello nella direzione opposta a quella dell'oggetto.

8. Dati tecnici

HDCC41500

V1.0

Bruksanvisning

Viktiga anvisningar och vanliga frågor om denna och andra

produkter hittar du på webbplatsen

www.abus.com

Svensk översättning av den tyska originalbruksanvisningen.

Spara för framtida användning!

Svenska

Datalagring är föremål för landsspecifika sekretesslagar.

Ansvarsfriskrivning

Den här bruksanvisningen har utarbetats med största omsorg. Om du upptäcker några felaktigheter eller brister, vänligen meddela oss detta skriftligen under den ovan angivna adressen.

ABUS Security-Center GmbH ansvarar inte för tekniska eller typografiska fel och förbehåller sig rätten att när som helst och utan förvarning göra ändringar på produkten och i bruksanvisningarna.

ABUS Security-Center ansvarar inte för direkta eller indirekta följdskador som uppstår i samband med den här produktens utrustning, kapacitet eller användning. Det ges ingen garanti för innehållet i det här dokumentet.

Inledning

Bästa kund! Vi vill tacka dig för att du har valt denna produkt.

Den här apparaten uppfyller kraven i gällande EU-direktiv. Försäkran om överensstämmelse kan fås från:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

För att bibehålla detta skick och säkerställa säker drift måste du som användare följa den här bruksanvisningen!

Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna.

Vänd dig till din installatör eller återförsäljare om du har frågor!

Svenska

Symbolen med en blixt i en triangel används för att visa när fara för hälsa föreligger, t.ex. genom elektriska stötar.

Ett utropstecken i triangeln markerar viktiga anvisningar i bruksanvisningen som måste följas.

Den här symbolen återfinns där du får särskilda tips och anvisningar om hur produkten används.

Vid skador som uppstår på grund av att anvisningarna i bruksanvisningen inte har följts upphör garantin att gälla. Vi tar inget ansvar för följdskador!

Vi tar inget ansvar för sak- och personskador som kan härledas till felaktig användning eller till att säkerhetsanvisningarna inte har följts. I sådana fall avböjs alla garantianspråk!

Symbolförklaring

Viktiga säkerhetsanvisningar

Bästa kund! Följande säkerhetsanvisningar och varningar syftar inte enbart till att skydda mot personskador, utan även till att skydda mot skador på produkten. Läs noggrant igenom följande punkter:

 Produkten innehåller inga komponenter som behöver underhållas. Om produkten monteras

isär upphör godkännandet (CE) och garantin att gälla.

 Även vid fall från låga höjder riskerar produkten att skadas.  Montera produkten så att apparatens bildinspelare inte utsätts för direkt solljus. Observera

monteringsanvisningarna i motsvarande kapitel i denna bruksanvisning.

 Apparaten kan användas inomhus och utomhus (IP66).

Undvik följande omgivningsförhållanden vid användning:

 Extrem kyla eller värme.  Direkt solljus.  Damm eller brännbara gaser, ångor eller lösningsmedel  kraftiga vibrationer  starka magnetfält, t.ex. i närheten av maskiner och högtalare.  Kameran får inte installeras på instabila ytor.

Allmänna säkerhetsanvisningar:

 Låt inte förpackningsmaterialet ligga framme! Plastfolie, plastpåsar, polystyren etc. kan vara

farliga för barn.

 Av säkerhetsskäl får små barn inte leka med videoövervakningskameran. Kameran innehåller

små delar som kan utgöra en kvävningsrisk om de sväljs.

 För inte in föremål genom öppningarna in i produkten.  Använd endast de tillbehör som anges av tillverkaren. Anslut inga icke-kompatibla produkter.  Följ säkerhetsanvisningarna och bruksanvisningarna för övriga anslutna enheter.  Kontrollera produkten beträffande skador innan den börjar användas. Börja inte använda

produkten om du upptäcker skador!

 Observera gränsvärdena för driftspänning som anges i tekniska data. För hög spänning kan

förstöra produkten och utgöra en risk för personskador (elektriska stötar).

Svenska

Installeras produkten i ett befintligt videoövervakningssystem ska du kontrollera att all utrustning separeras från elnätet och lågspänningskretsen.

Låt en behörig installatör utföra montering, installation och kabeldragning om du är osäker på hur dessa arbeten ska utföras. Felaktigt eller oprofessionellt utförda arbeten på elnätet och den elektriska utrustningen utgör inte bara en fara för dig, utan även för andra människor.

Utför installationen så att matningskretsen och lågspänningskretsen alltid är åtskilda, aldrig är anslutna till varandra och inte heller kan anslutas till varandra på grund av störningar.

Om originalförpackningen är skadad ska du direkt kontrollera produkten. Om produkten uppvisar skador, skicka tillbaka den med förpackningen och informera speditören.

Säkerhetsanvisningar

1. Strömförsörjning: Nätdel 100-240 V AC, 50/60 Hz / 12 V DC, 1 A (ingår i leveransen) Anslut endast apparaten till en strömkälla som har samma nätspänning som anges på typskylten. Kontakta din elleverantör om du är osäker på vilken nätspänning som gäller på användningsplatsen. Bryt strömtillförseln till apparaten innan du påbörjar underhålls- eller installationsarbeten.

2. Överbelastning Undvik att överbelasta eluttag, förlängningskablar eller adaptrar eftersom det kan orsaka eldsvådor eller elektriska stötar.

3. Övervakning Att använda övervakningsanläggningar kan i vissa länder vara förbjudet eller reglerat enligt lag. Användaren ska kontrollera innan anläggningen används att övervakningen ligger inom de

rättsliga ramarna.

Varningar

Alla säkerhets- och användningsanvisningar måste läsas innan produkten används för första gången!

1. Observera följande anvisningar för att undvika skador på nätkabel och nätkontakt:

 Förändra eller manipulera inte nätkabeln och nätkontakten.  Böj eller tvinna inte nätkabeln.  Dra inte i nätkabeln när du bryter strömtillförseln till apparaten, utan håll i kontakten.  Se till att nätkabeln befinner sig så långt bort som möjligt från värmeaggregat, så att

plastmanteln inte smälter.

2. Följ de här anvisningarna. Vid åsidosättande kan det uppstå elektriska stötar:

 Öppna aldrig huset eller nätdelen.  Stick inte in metallföremål eller brandfarliga föremål i apparaten.  Använd ett överspänningsskydd för att undvika skador på grund av överspänning (t.ex.

genom åskväder).

3. Bryt omedelbart strömtillförseln till defekta produkter och informera din återförsäljare.

Uppackning

Hantera produkten med största varsamhet under uppackningen.

Svenska

Innehåll

1. Ändamålsenlig användning ........................................................................................................... 96

2. Leveransomfång ............................................................................................................................ 96

3. Egenskaper och funktioner ............................................................................................................ 96

4. Beskrivningar av kameran ............................................................................................................. 97

5. Montering/installation ..................................................................................................................... 98

5.1. Montering av kameran ........................................................................................................... 98

5.2. Justering av kameran ............................................................................................................ 98

5.3. Strömförsörjning .................................................................................................................... 99

5.4. Montering av videokabeln ...................................................................................................... 99

6. Underhåll och rengöring .............................................................................................................. 100

6.1. Underhåll ............................................................................................................................. 100

6.2. Rengöring ............................................................................................................................ 100

7. Avfallshantering ........................................................................................................................... 100

8. Tekniska data .............................................................................................................................. 101

Svenska

Analog HD 720 p Utomhuskamera

inkl. monteringsmaterial

Nätdel inkl. EU-, AU- och UK-adapter

12 V DC/1 A

Bruksanvisning

30 m kombinationskabel

1. Ändamålsenlig användning

Kameran kan användas både dagtid och nattetid. Tack vare skyddsklass IP66 kan kameran användas både inomhus och utomhus. Utomhuskameran med dag-/nattfunktion är utrustad med en bildinspelare av högsta klass. Kameran producerar videobilder i sHD-upplösning och utgångssignalen är i HD-TVI-format. Det gör att man kan använda traditionella koaxiella kablar till signalöverföringen. Kameran ska användas till videoövervakning tillsammans med en HD-TVIinspelningsanordning eller en övervakningsmonitor.

2. Leveransomfång

3. Egenskaper och funktioner

 Hög precis upplösning tack vare 1 280 x 720 pixlar vid 25 bilder/sekund  Robust vädertåligt kamerahölje (IP66)  Med 24 IR-lysdioder för nattsikt, ca 10 m räckvidd  Tack vare brusreducering (DNR) får man till och med fantastiska bilder vid svagt ljus  Automatisk dag-/nattomställning  Kan monteras på tak eller väggar  Inkl. 1 x 30 meter video-kombinationskabel (videosignal + spänningsförs.)  Plug-and-play-installation och anslutning via BNC-uttag även på befintliga analoga kablar

Svenska

IR-lysdioder

Objektiv

Kamerahus med solskydd

Kamerahållare

HD-TVI-videoutgång (BNC, tryckt text ”TVI”)

Spänningsterminal (5,5 x 2,1 mm, centrumstift)

4. Beskrivningar av kameran

Svenska

OBS!

Under monteringen måste strömmen till kameran vara bruten.

(1) Svängning

360°

(2) Lutning

90°

(3) Rotation

360°

Glöm inte att dra åt fästskruvarna när inställningen är klar.

När fästskruv (3) roteras vrids även den inre kabelledningen. Rotera därför inte kameran för mycket i samma riktning. Den inre kabeln kan skadas.

5. Montering/installation

5.1. Montering av kameran

Använd dyblar som är lämpliga för underlaget och skruvar för att sätta fast kameran. Borra lagom stora hål till dyblarna. Om kabeln ska dras i sidled använder du öppningen på kamerahållarens basplatta.

5.2. Justering av kameran

Lossa försiktigt på de 3 fästskruvarna (se bild: (1), (2), (3)). Sedan riktar du in kameran enligt önskemål.

Svenska

OBS!

Innan du påbörjar installationen, se till att nätspänningen och kamerans nominella spänning stämmer överens.

(1) Videosignal (BNC)

(2) Spänningsförsörjning 12 V DC (5,5 x 2,1 mm)

Man måste se till att kabeln inte har gått sönder, klämts eller dragits i för liten radie (minsta böjningsradie 6 cm), annars finns det risk att man inte får bästa kvalitet på överföringen av HD-TVI-signalen.

Om kabeln har skadats eller blivit porös på grund av ålder kan signal- och bildkvaliteten även påverkas (t.ex. skuggbildning runt kanter).





5.3. Strömförsörjning

Kamerorna är försedda med en 12 V DC spänningsförsörjning. Beakta polariteten vid anslutningen. En rund kontakt (5,5 mm x 2,1 mm) används för anslutningen.

5.4. Montering av videokabeln

Kamerans HD-TVI-videosignal överförs till en HD-TVI-spelare genom att en koaxiell kabel av typen RG59 med BNC-kontakt (male, hane) kopplas till anslutningen med texten ”TVI”. Kabellängden fram till nästa enhet får inte vara längre än 500 meter (RG6) eller 300 meter (RG59).

Svenska

Observera:

Produkten är underhållsfri för dig. Produkten innehåller inga komponenter som behöver underhållas eller kontrolleras. Öppna den aldrig.

Se dock till att ingen vätska tränger in i apparaten. Använd inga kemiska rengöringsmedel. Höljets och bildskärmens yta kan skadas

(missfärgningar).

OBS: EU-direktivet 2002/96/EG reglerar korrekt hantering, insamling och återvinning av använda elektroniska produkter. Den här symbolen innebär att enheten, av miljöskäl, måste avfallshanteras åtskild från hushållsavfall och kommersiellt avfall och i enlighet med lagstadgade föreskrifter när den är förbrukad. Uttjänta enheter kan lämnas till officiella återvinningsanläggningar i ditt land. Följ lokala föreskrifter vid avfallshantering av material. För mer information om återvinning (även för länder utanför EU), kontakta de lokala myndigheterna. Den separata insamlingen och återvinningen skyddar naturresurserna, och dessutom kan du vara säker på att alla miljö- och hälsoskyddsbestämmelser följs när produkten återvinns.

6. Underhåll och rengöring

6.1. Underhåll

Kontrollera regelbundet produktens tekniska säkerhet, t.ex. skador på höljet.

Om det kan antas att produkten inte längre kan användas på ett säkert sätt, ska den tas ur drift och säkras så att den inte kan användas oavsiktligt.

Man kan anta att produkten inte längre kan användas på ett säkert sätt om

 den har synliga skador  den inte längre fungerar

6.2. Rengöring

Rengör produkten med en ren, torr trasa. Vid kraftig smuts kan trasan fuktas lätt med ljummet vatten.

7. Avfallshantering

100

ABUS HDCC41500 User manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
