GRWM30500
Bedienungs-, Installations- und Wartungsanleitung
D
Rauchwarnmelder
1772-CPR-140411
EN 14604:2005/AC:2008
15
Version 1.0
Einführung ........................................................................................................ 3
Sicherheitshinweise ......................................................................................... 5
Lieferumfang ..................................................................................................... 7
Technische Daten ............................................................................................. 7
Funktionsprinzip und Leistungsmerkmale ..................................................... 8
Verhalten im Alarmfall ...................................................................................... 9
Standortwahl ..................................................................................................... 9
Montage und Inbetriebnahme ........................................................................ 11
Anzeigen und Funktionen .............................................................................. 13
Pflege und Wartung ........................................................................................ 17
Gewährleistung .............................................................................................. 19
Entsorgung ..................................................................................................... 20
Leistungserklärung ........................................................................................ 21
Konformitätserklärung ................................................................................... 22
Inhalt
Einführung
Einführung
Hinweise zur Bedienungsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken
Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen.
Dieser Rauchwarnmelder ist mit größter Sorgfalt entwickelt und hergestellt
worden, um dazu beizutragen, dass Sie rechtzeitig auf die Gefahr eines
Brandes aufmerksam werden. Bitte lesen Sie diese Bedienungsanleitung
vollständig und beachten alle Hinweise, weil somit die bestmögliche
Handhabung des Gerätes erreicht wird.
Dieses Heft gilt als Montage- und Wartungsanleitung.
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und
konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
Dieses Gerät darf nur für folgenden Zweck verwendet werden:
• Feuer- bzw. Rauchdetektion in privaten Haushalten
3
Einführung
Haftungsbeschränkung
Ihre Rechte beschränken sich auf die Reparatur oder den Ersatz dieses
Produktes im Lieferzustand. ABUS Security Center übernimmt keine Haftung für
jegliche spezielle, beiläufig entstandene oder Folgeschäden, inklusive, aber
nicht beschränkt auf entstandene Ertragseinbußen, Gewinneinbußen,
Einschränkungen bei der Verwendung der Software, Verlust oder
Wiederherstellung von Daten, Kosten für Ersatzeinrichtungen, Ausfallzeiten,
Sachschäden und Forderungen Dritter, infolge von u.a. aus der Gewährleistung
erwachsenden, vertraglichen, gesetzlichen oder schadenersatzrechtlichen
Wiederherstellungsansprüchen ungeachtet anderer beschränkter oder per
Gesetz implizierter Gewährleistungsbestimmungen oder für den Fall, dass die
beschränkte Gewährleistung nicht gilt, beschränkt sich der Haftungsumfang von
ABUS Security Center auf den Kaufpreis des Produktes.
Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.
© ABUS Security-Center GmbH & Co. KG, 10/2014
4
Symbol
Signalwort
Bedeutung
Gefahr
Warnhinweis auf Verletzungsgefahren oder
Gefahr
Warnhinweis auf Verletzungsgefahren oder
elektrische Spannung.
Wichtig
Sicherheitshinweis auf mögliche Schäden am
Hinweis
Hinweis auf wichtige Informationen.
Heizkörper) oder unter direktes Sonnenlicht.
Sicherheitshinweise
Sicherheitshinweise
Symbolerklärung
Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:
Gefahren für die Gesundheit.
Gefahren für Ihre Gesundheit durch
Gerät/Zubehör.
Batteriehinweise
Das Gerät wird über eine fest verbaute 3 V Lithium-Batterie versorgt.
Die Batterie kann nicht gewechselt werden und ist nicht wieder aufladbar!
• Direkte starke Wärme kann die Batterien beschädigen.
Stellen Sie das Gerät daher nicht auf Hitzequellen (z. B.
5
Kleinteilen fern – Erstickungsgefahr!
Das Gerät darf nicht abgedeckt werden!
abgedeckt werden!
Sicherheitshinweise
Verpackung
• Halten Sie Kinder von Verpackungsmaterialien und
• Vor dem Gebrauch des Gerätes jegliches
Verpackungsmaterial entfernen.
Gerätefunktion
Um eine einwandfreie Gerätefunktion zu gewährleisten, beachten Sie bitte die
folgenden Punkte:
•
• Das Gerät darf nicht überstrichen oder mit Tapeten
• Sie dürfen das Gerät keinesfalls öffnen oder reparieren. Bei
Nichtbeachtung erlischt die Garantie.
• Wenn das Gerät heruntergefallen ist oder anderweitige
Schäden davongetragen hat, darf es nicht mehr benutzt
werden.
6
Spannungsversorgung
Rauchdetektion
Optische Alarmanzeige
Stromaufnahme
• Luftfeuchtigkeit
Schalldruck
Alarmstummschaltung
Erfassungsbereich
Montageort
Lieferumfang | Technische Daten
Lieferumfang
• ABUS Rauchwarnmelder inklusive fest verbauter Batterie
• Bedienungsanleitung
• Installationsmaterial
Technische Daten
•
•
•
•
• Betriebstemperatur
•
•
•
•
3 V Lithium-Batterie (fest verbaut)
fotoelektrische Reflexion
LED blinkt 1 mal pro Sekunde
<8 µA (Standby) || <50 mA (Alarm)
0° bis 40° C
10 % bis 93 % (nicht kondensierend)
> 85 dB (A)@3 m
10 Minuten
max. 40 m² innerhalb eines Raumes
Decke (ausschließlich in Innenräumen)
7
Funktionsprinzip und Leistungsmerkmale
Rauchwarnmelder nicht erkannt!
zusätzlicher optischer Signalisierung!
aussenden oder in der Nähe von Magneten.
ist.
Funktionsprinzip und Leistungsmerkmale
• Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den
• Personen mit beeinträchtigter Hörleistung können den Alarm
möglicherweise nicht hören! Für einen solchen Fall gibt es Melder mit
• Besonders hohe elektromagnetische Strahlungen können die Funktion
des Melders beeinträchtigen. Installieren Sie den Melder deshalb nicht
in der Nähe von Geräten, die elektromagnetische Strahlung
• Der Rauchwarnmelder arbeitet nach dem optischen Prinzip
(fotoelektrische Reflektion) und besitzt eine Messkammer, in der
eindringende Rauchpartikel gemessen werden.
• Wird die Alarmschwelle überschritten ertönt ein lautstarker, akustischer
Alarm.
• Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei
8
Verhalten im Alarmfall | Standortwahl
(1) Warnen Sie alle Mitbewohner
Menschen.
(3) Schließen Sie alle Fenster und Türen hinter sich.
(4) Verlassen Sie umgehend das Haus.
(5) Benutzen Sie keine Aufzüge.
(6) Alarmieren Sie die Feuerwehr: Tel. 112.
Verhalten im Alarmfall
(2) Helfen Sie Kindern, behinderten, älteren und kranken
Standortwahl
9
• im Freien (Einsatz nur in geschlossenen Räumen);
• in Räumen in denen der Alarm durch Störgrößen (Dampf,
oder Fett) ausgelöst werden kann;
• neben einem Luftabzug oder ähnlichen Lüftungsöffnungen
(Zugluft);
• in Bereichen, in denen die Temperatur unter 0 °C fallen
oder über 40 °C steigen kann.
• auf nicht-tragfähigem Untergrund, der aufgrund seiner
Beschaffenheit nicht für die Dübel-montage geeignet ist.
RM
RM
Rauchwarnmelder sollten als Mindestausstattung in allen Schlafräumen,
Kinderzimmern und Fluren, die als Fluchtwege dienen, jeweils in der Raummitte
ausschließlich an der Zimmerdecke (keine Wandmontage) installiert werden
(Abb. 2).
Wählen Sie den höchst gelegenen Montageort mit einem Mindestabstand von
50 cm zu umliegenden Wänden, Möbelstücken und Lampen. Eine optimale
Ausstattung erreichen Sie, wenn die Geräte auch in allen übrigen Räumen
sowie in den Treppenfluren installiert werden. In Waschräumen (Bad, Toilette
etc.) ist ein Rauchwarnmelder in der Regel wegen der geringen Brandgefahr
nicht erforderlich.
Bitte beachte n Sie die Grafiken in dieser Anleitung!
Wo der Rauchwarnmelder nicht installiert werden sollte
Kondensation, „normalen“ Rauch, Dunst, Staub, Schmutz
Standortwahl
10
den Melder an der Decke zu montieren:
befindlichen Sicherungsstift aus.
Meldersockel festschrauben.
befinden!
Montage und Inbetriebnahme
Montage und Inbetriebnahme
Führen Sie die folgenden Schritte in der gegebenen Reihenfolge aus, um
1. Rauchwarnmelder durch Drehen
gegen den Uhrzeigersinn vom
Gehäusesockel lösen.
2. Brechen Sie den im Montagesockel
3. Bohrlöcher durch den
Gehäusesockel markieren.
4. Die erforderlichen Bohrungen und
Dübel anbringen und den
Stellen Sie beim Markieren der Bohrlöcher sicher, dass sich
keine elektrischen Leitungen/Kabel, Rohrleitungen oder andere
wichtige Installationskomponenten hinter der Montagestelle
11

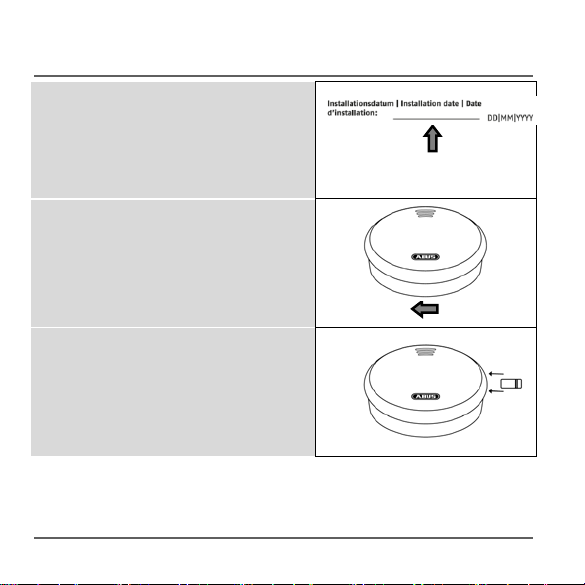

5. Tragen Sie anschließend das
6. Rauchwarnmelder durch Drehen im
Montage und Inbetriebnahme
aktuelle Datum (Installationsdatum)
mit einem wasser- und abriebfesten
Stift auf dem rückseitigen Etikett des
Melders ein (siehe nebenstehende
Abbildung).
Uhrzeigersinn am Meldersockel
befestigen.
z.B.: 09|05|2014
7. Führen Sie den Sicherungsstift in der
seitlich vorgesehenen
Gehäuseöffnung ein, um den Melder
gegen Abdrehen zu sichern.
12
Rauchwarnmelder.
ist.
Melders.
Anzeigen und Funktionen
Bei Nicht-Beachtung der Hinweise zu Standortwahl und Montage
kann Verletzungsgefahr entstehen, z.B. durch herabfallende
Anzeigen und Funktionen
Inbetriebnahme
• Anschließend muss die Prüftaste für mindestens 3
Sekunden gedrückt werden, bis die rote Signal LED
aufleuchtet und dann innerhalb von 2 Sekunden wieder
losgelassen werden. Der Melder gibt einen Signalton ab,
wenn er erfolgreich aktiviert wurde und somit betriebsbereit
Normalzustand
Die rote Kontroll-LED unter dem Gehäusedeckel blinkt im Normalzustand
alle 40 Sekunden einmal und signalisiert die Betriebsbereitschaft des
13
Rauchwarnmelders
empfohlen.
Abstand zum Gerät!
Anzeigen und Funktionen
Test der Geräteelektronik
Überprüfen Sie die Funktion des
Rauchwarnmelders regelmäßig indem Sie
die Test/Reset-Taste drücken. Der Warnton
ertönt und die rote „ALARM“ LED blinkt auf.
Dies signalisiert nicht, dass Brandrauch in der
Raumluft vorhanden ist, sondern bestätigt die
ordnungsgemäße Funktion des
Testen Sie die Funktion des Melders unbedingt nach der
Installation. Zusätzlich wird eine regelmäßige Überprüfung
Halten Sie dabei zum Schutz Ihres Gehörs eine Armlänge
14
kann nicht getauscht werden!
funktionsfähig!
(siehe Kapitel „Pflege und Wartung“)!
Anzeigen und Funktionen
Schwache Batterie
Unterschreitet die Batteriespannung des Melders einen gewissen Wert,
signalisiert dies der Melder über ein akustisches Warnsignal (alle 40
Sekunden).
Beim Ertönen dieses Warnsignals muss der Melder unverzüglich durch
einen Neuen ersetzt werden! Die Batterie des Melders ist fest verbaut und
Ab dem Zeitpunkt des ersten Batteriewarnsignals, ist der Melder
noch immer mindestens 30 Tage betriebsbereit und voll
Selbsttest mit automatischer Fehlermel du ng
Der Rauchwarnmelder durchläuft periodisch einen Selbsttest.
Fällt die Auslöseempfindlichkeit des Melders unter eine erforderliche
Mindestschwelle (z.B. durch übermäßige Verschmutzung der Rauchmesskammer), piept der Melder alle 40 Sekunden einmal.
Lässt sich die Fehlermeldung durch Reinigen des Melders nicht
beseitigen, muss der Melder unverzüglich ausgetauscht werden
15
Anzeigen und Funktionen
Alarmzustand
Wird Brandrauch detektiert ertönt ein lauter, pulsierender Alarmton und die
rote LED blinkt zeitgleich in kurzen Abständen. Gehen Sie in diesem Fall
wie im Kapitel „Verhalten im Alarmfall“ beschrieben vor.
Alarm-Stummschaltefunktion
Befindet sich der Melder im Alarmzustand,
kann die akustische Alarmierung mittels
Drücken der Test/Reset-Taste für 10 Minuten
deaktiviert werden.
Ist die Stummschaltefunktion aktiv, blinkt die
rote LED alle 8 Sekunden.
Wird nach Ablauf der 10-minütigen
Stummschaltung immer noch Brandrauch in
der Rauchmesskammer detektiert, ertönt der
akustische Alarm erneut.
16
Kondensation der Luftfeuchte im Melder führen.
wiederhergestellt und überprüft werden!
Pflege und Wartung
Pflege und Wartung
Was tun bei Täuschungsalarmen?
Mögliche Ursachen für Täuschungsalarme sind: Schweiß- und
Trennarbeiten, Löt- und sonstige Heißarbeiten, Säge- und Schleifarbeiten,
Staub durch Baumaßnahmen bzw. Reinigungsarbeiten, extreme
elektromagnetische Einwirkungen, Temperaturschwankungen die zur
• Bei Täuschungsalarm hervorrufenden Arbeiten im Umfeld
des Melders, sollte dieser vorübergehend abgedeckt oder
entfernt werden. Nach Abschluss der Arbeiten muss die
ursprüngliche Funktionsbereitschaft jedoch zwingend
Reinigen
Gemäß der deutschen Anwendungsnorm DIN 14676 muss die
Funktionsfähigkeit jedes installierten Rauchwarnmelders regelmäßig überprüft
und durch Instandhaltungsmaßnahmen sichergestellt werden.
Dies beinhaltet eine Inspektion mindestens einmal im Abstand von
12 ± 3 Monaten inklusive Wartung und Funktionsprüfung der Warnsignale.
Die Ergebnisse und Maßnahmen sind entsprechend zu dokumentieren.
17
abgesaugt oder ausgeblasen werden.
werden.
angefeuchteten Tuches gereinigt werden.
gelangt! Gerät nicht in der Spülmaschine reinigen!
Reinigungsmittel, Chemikalien oder harte Bürsten!
im Laufe der Zeit.
nach Inbetriebnahme zu ersetzen!
• Verstaubte Melder müssen gereinigt werden.
• Falls erforderlich, kann der Staub mit einem Pinsel entfernt
• Die Oberfläche kann mittels eines leicht mit Seifenlauge
• Achten Sie darauf, dass kein Wasser in das Geräteinnere
• Benutzen Sie keine scharfen, spitzen, scheuernden, ätzende
Pflege und Wartung
Staubablagerungen in den Luftschlitzen des Melders können
Wartung
• Die elektronischen Bauteile jedes Rauchwarnmelders sind
Alterungsprozessen unterworfen. Zudem verschmutzen
Insektenschutzgitter und Rauchmesskammer unweigerlich
• Um die volle Funktion jedes Rauchwarnmelders
gewährleisten zu können, ist dieser spätestens 10 Jahre
18
hergestellt und nach geltenden Vorschriften geprüft.
Gewährleistungsgebers repariert oder ersetzt.
ausgeschlossen.
Batterien.
Nichtbeachtung dieser Anleitung entstanden sind.
Gewährleistung
Gewährleistung
• ABUS-Produkte sind mit größter Sorgfalt konzipiert,
• Die Gewährleistung erstreckt sich ausschließlich auf
Mängel, die auf Material- oder Herstellungsfehler zum
Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich
ein Material- oder Herstellungsfehler vorliegt, wird der
Rauchwarnmelder nach Ermessen des
• Die Gewährleistung endet in diesen Fällen mit dem Ablauf
der ursprünglichen Gewährleistungszeit von 2 Jahren.
Weitergehende Ansprüche sind ausdrücklich
• Von der Gewährleistung ausgeschlossen sind mitgelieferte
• ABUS haftet nicht für Mängel und Schäden, die durch
äußere Einwirkungen (z.B. durch Transport,
Gewalteinwirkung, Fehlbedienung), unsachgemäße
Anwendung, normalen Verschleiß oder durch
19
Fehlerbeschreibung beizufügen.
an Ihren Verkäufer.
Händler.
Gewährleistung| Entsorgung
• Bei Geltendmachung eines Gewährleistungsanspruches ist
dem zu beanstandenden Rauchwarnmelder der original
Kaufbeleg mit Kaufdatum und eine kurze schriftliche
• Sollten Sie an dem Rauchwarnmelder einen Mangel
feststellen, der beim Verkauf bereits vorhanden war,
wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt
Entsorgung
Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik
Altgeräte EG Richtlinie 2002/96/EC – WEEE (Waste Electrical
and Electronic Equipment). Bei Rückfragen wenden Sie sich
an die für die Entsorgung zuständige kommunale Behörde.
Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten
Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung,
den örtlichen Müllentsorgungsunternehmen oder bei Ihrem
20
Leistungserklärung
Leistungserklärung
Dieser Rauchwarnmelder ist nach Verordnung EU 305/2011 als Bauprodukt
geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhängige
Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen
Vorgaben überwacht.
Die Leistungserklärung GRWM30500#1014 finden Sie unter www.abus.com
21
Konformitätserklärung
Konformitätserklärung
Hiermit erklärt ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5,
86444 Affing, dass sich das Gerät GRWM30500 in Übereinstimmung mit den
grundlegenden Anforderungen und den einschlägigen Bestimmungen der
Richtlinie 2004/108/EG befindet. Für weitere Informationen zur CE Erklärung
oder zur Einsicht der CE Erklärung, wenden Sie sich bitte an ABUS Security
Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing.
22
Loading...
