ABUS FUAA35000, FUHA35000, FUMK35000, FUBW35000, FURM35000 User guide [de]

...
Smartvest
Bedienungsanleitung
Wichtige Hinweise und FAQs zu diesem Produkt und weiteren
Produkten finden Sie auf der Internetseite
www.abus.com
Version 1.2
Für künftige Verwendung aufbewahren!
1
Deutsch
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben angegebenen Adresse mit.
Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses Produkts.
Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!
2
Deutsch
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
1.
2.
Aufzählungen mit festgelegter Reihenfolge im Text bzw. Warnhinweis.
Aufzählungen ohne festgelegter Reihenfolge im Text bzw. Warnhinweis.
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Symbolerklärung
Aufzählungen
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:
Die Smartvest Funk-Alarmanlage ermöglicht den unkomplizierten Einstieg in ein modernes
Zuhause mit zuverlässiger Rundum-Sicherheit, kombiniert mit attraktiven Home-Automation­Funktionen. Die Smartvest-Zentrale verbindet bis zu 32 Funk-Komponenten und bis zu 4 IP­Kameras mit der kostenlosen App. Die kostenlose App ermöglicht den weltweiten Zugriff auf die Zentrale. Im Falle eines Alarms verfügt die Zentrale über eine integrierte, lautstarke 90dB Sirene und kann parallel mit Push-Benachrichtigungen via App und E-Mail alarmieren.
Wichtige Sicherheitshinweise
Allgemein
Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.
Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit,
sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:
3
Deutsch
Stromversorgung
Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild
angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.
Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder
Installationsarbeiten durchführen
Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose
gezogen werden.
Um Brandgefahr auszuschließen, sollte der Netzstecker des Gerätes grundsätzlich von der
Netzsteckdose getrennt werden, wenn das Gerät längere Zeit nicht gebraucht wird.
Überlastung / Überspannung
Vor einem Sturm und / oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom
Stromnetz oder schließen Sie das Gerät an eine USV an.
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies
zu einem Brand oder einem Stromschlag führen kann.
Kabel
Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst  Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder
elektrischen Schlag verursachen kann.
Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und
achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen
Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln
zusammen.
Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.  Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie
das Netzkabel von Zeit zu Zeit.
Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.  Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden
Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom und Netzkabeln vor.
Kinder
Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals
unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!  Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung
herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.
4
Deutsch
Aufstellort / Betriebsumgebung
Stellen oder montieren Sie die Smartvest auf eine feste, ebene Oberfläche oder Wand und stellen Sie keine schweren Gegenstände auf das Gerät.
Achten Sie darauf, dass eine ausreichende Belüftung gewährleistet ist (stellen Sie die Smartvest nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten)
Die Smartvest ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt.
Achten Sie bei allen Komponenten, die nur für den Innenbereich geeignet sind darauf, dass
keine direkten Wärmequellen (z. B. Heizungen) auf die Komponenten wirken.  kein direktes Sonnenlicht oder starkes Kunstlicht auf die Komponenten trifft.  keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben den Komponenten stehen.  der Kontakt mit Spritz- und Tropfwasser vermieden wird.  die Komponenten nicht in der Nähe von Wasser betrieben werden, insbesondere dürfen die
Komponenten niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät).
die Komponenten keinen starken Temperaturschwankungen ausgesetzt werden, da sonst
Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann.
Achten Sie bei allen Komponenten, die für den Innenbereich und Außenbereich geeignet sind darauf, dass
die Komponenten keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt sind.  die Komponenten nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) stehen.  der Kontakt mit aggressiven Flüssigkeiten vermieden wird.  keine Fremdkörper eindringen.  die Betriebstemperatur und Betriebsluftfeuchtigkeit der Komponenten eingehalten werden.
Bitte beachten Sie für die korrekte Montage und Einhaltung der Betriebsumgebung der Komponenten den jeweiligen Quick Guide, die Technische Daten und die Montageanleitung im Kapitel 3.
Batterie
Alle Komponenten der Smartvest, ausgenommen die Funk-Steckdose, werden oder können mit einer Batterie versorgt werden. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie die folgenden Hinweise:
Entsorgen Sie die Batterie nicht mit dem Hausmüll.  Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an
keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
Die Batterie darf nicht verbrannt werden.  Die Batterie darf nicht mit Wasser in Berührung kommen.  Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden.  Die Batteriekontakte dürfen nicht kurzgeschlossen werden.  Die Batterie darf nicht in die Hände von Kleinkindern gelangen.  Die Batterie ist nicht wieder aufladbar.
5
Deutsch
Warnung
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.
Warnung
Unsachgemäßes und laienhaftes Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.
Das Gerät arbeitet mit gefährlicher Spannung. Trennen Sie das Gerät für Wartungstätigkeiten (z.B. Reinigen) vom Netz!
Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt. Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung
zugeführt werden. Wir empfehlen Ihnen: Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür
vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum
Hausmüll geben.
Inbetriebnahme
Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweise beachten!
Wartung und Pflege
Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.
Wartung
Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie
das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.  Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse
besteht Lebensgefahr durch einen elektrischen Schlag.
Reinigung
Das Gehäuse des Gerätes nur mit einem feuchten Tuch reinigen.  Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden und keine der folgenden
Substanzen verwenden:
Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.
6
Deutsch
Inhalt
1. Gerätebeschreibung ........................................................................................................................ 8
FUAA35000 Smartvest ............................................................................................................ 8
FUHA35000 Funk-Steckdose ................................................................................................ 11
FUMK35000 Öffnungsmelder ................................................................................................ 12
FUBW35000 Bewegungsmelder ........................................................................................... 13
FURM35000 Rauch-Hitze-Warnmelder ................................................................................ 13
FUSG35000 Sirene ............................................................................................................... 14
FUBE35000 Fernbedienung .................................................................................................. 15
2. Inbetriebnahme .............................................................................................................................. 16
Installation der Smartvest App ............................................................................................... 16
Einrichtung der Smartvest ..................................................................................................... 16
Einlernen der Komponenten .................................................................................................. 19
Allgemeine Einstellungen ...................................................................................................... 21
3. Montage ......................................................................................................................................... 23
FUAA35000 Smartvest .......................................................................................................... 23
FUHA35000 Funk-Steckdose ................................................................................................ 24
FUMK35000 Öffnungsmelder ................................................................................................ 24
FUBW35000 Bewegungsmelder ........................................................................................... 26
FURM35000 Rauch-Hitze-Warnmelder ................................................................................ 27
FUSG35000 Sirene ............................................................................................................... 28
FUBE35000 Fernbedienung .................................................................................................. 29
4. Bedienung ...................................................................................................................................... 30
Navigationsleiste und Fußzeile .............................................................................................. 31
Übersicht ................................................................................................................................ 32
Hotkeys .................................................................................................................................. 34
Räume ................................................................................................................................... 35
Kameras ................................................................................................................................ 37
Kontakte ................................................................................................................................. 39
Ereignisse .............................................................................................................................. 40

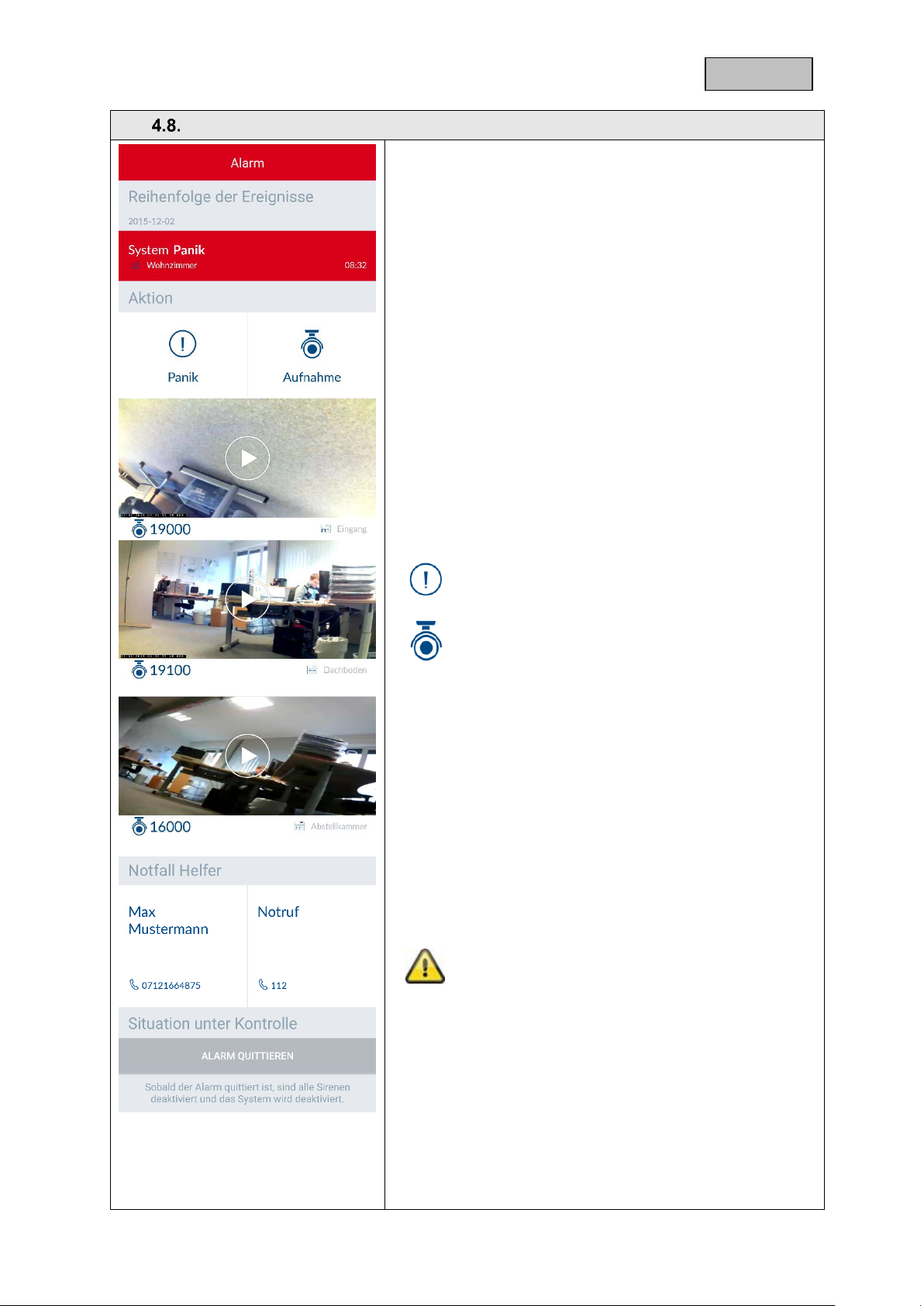

Alarmansicht .......................................................................................................................... 41
5. Konfiguration .................................................................................................................................. 42
Konfigurationsübersicht ......................................................................................................... 43
Komponenten ........................................................................................................................ 44
Hotkeys .................................................................................................................................. 53
Szenarien ............................................................................................................................... 54
Zeitpläne ................................................................................................................................ 55

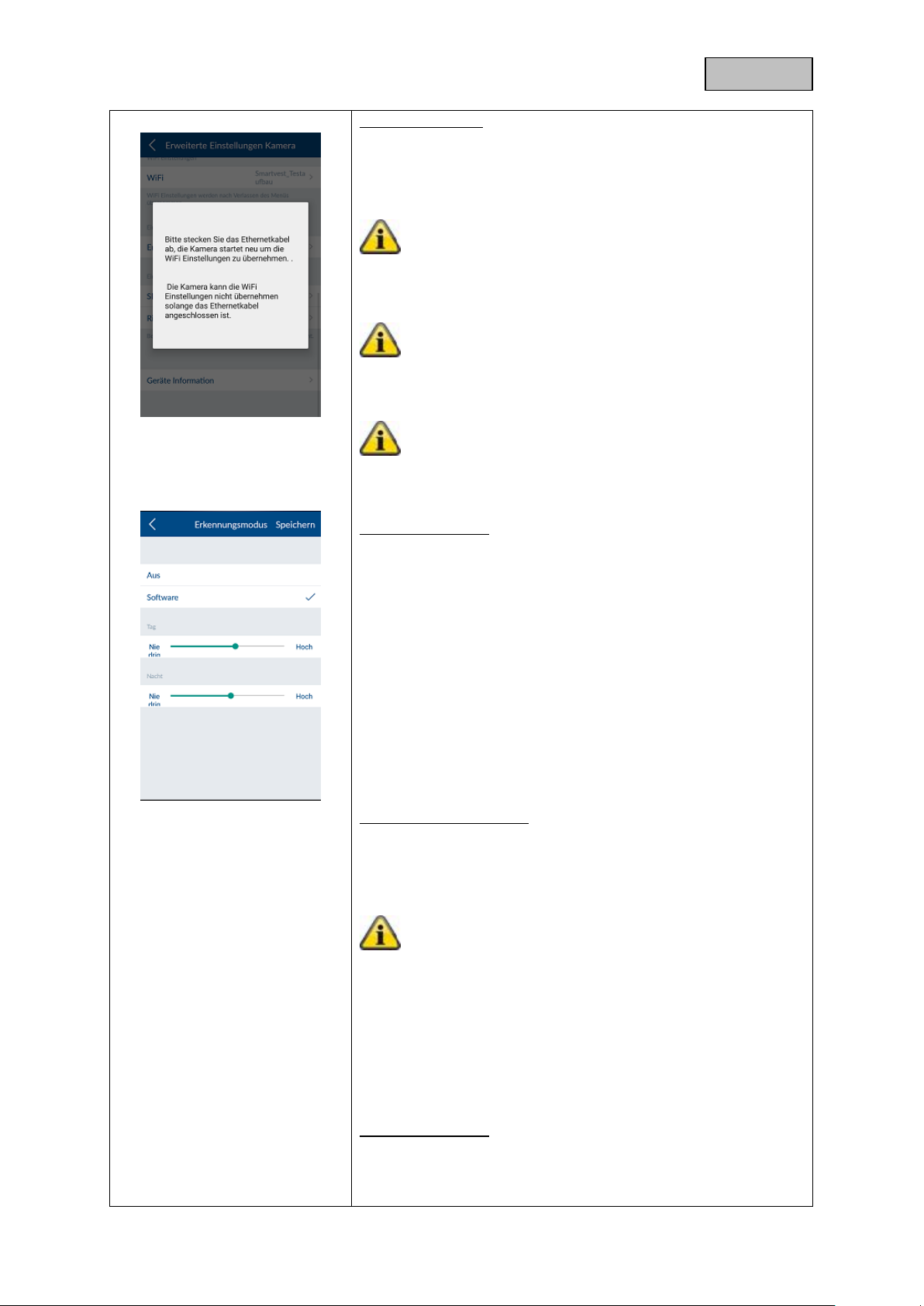

Erweiterte Einstellungen ........................................................................................................ 56
6. Technische Daten .......................................................................................................................... 61
7
Deutsch
Power LED
Grün An
System ist mit Spannung versorgt
Aus
Keine Spannungsversorgung
Status LED
Aus
System ist „deaktiv“
Gelb
An
System ist „deaktiv“ und es liegt eine Störung vor (z.B. Batterie leer oder Öffnungsmelder ist „offen“)
Blau
An
System ist „aktiv“
Rot
An
System ist „aktiv“ und im Alarmzustand (normaler Alarm, Sabotagealarm oder Panik-Alarm)
Netzwerk LED Grün
An
Verbindung zu Netzwerk und Internet
Aus
Verbindung zu Netzwerk ohne Internet
Rot
Blinkend
Keine Netzwerkverbindung
Optionaler Standfuß. Abnehmbar für Wandmontage.
  
1. Gerätebeschreibung
In diesem Kapitel werden die Smartvest und alle dazugehörigen Komponenten beschrieben.
FUAA35000 Smartvest
Vorderseite
8
Deutsch
Reset-Knopf
Rücksetzung der Passwörter auf Werkseinstellungen (123456) und Netzwerkeinstellungen auf DHCP:
Drücken Sie den Reset-Knopf im Betrieb der Anlage mit Hilfe einer
Büroklammer für > 10 Sekunden. Die Power LED erlischt und ein durchgehender Ton ertönt. Die Anlage startet anschließend neu.
Rücksetzung der Anlage auf Werkseinstellungen d.h. alle Einstellungen werden zurückgesetzt und das Pairing der Komponenten gelöscht.
Drücken Sie den Reset-Knopf im spannungslosen Zustand der
Zentrale und halten diesen > 10 Sekunden gedrückt während Sie die Zentrale mit Spannung versorgen. Die Power LED erlischt und ein durchgehender Ton ertönt. Die Anlage startet anschließend neu.
RJ45-Anschluss
Integrierter Netzwerkanschluss 10/100 Mbit
Spannungs­versorgung
5V DC / 1,5 A. Gerät startet automatisch bei Netzspannung
Hygrometer
Integriertes Hygrometer zur Messung von Temperatur und Luftfeuchtigkeit
Unterseite
9
Deutsch
Batteriefach
6x AA (1,5 V) Batterien für Notstromversorgung (ca. 5h Batterielebensdauer)
Batteriewechsel
Klammern drücken, um die Abdeckung des Batteriefachs zu öffnen. Entfernen Sie die leeren 6 AA (1,5 V) Batterien aus der Kammer und legen
Sie neue 6 AA (1,5 V) Batterien ein. Achten Sie dabei auf die im Boden beschriebene Richtung. Schließen Sie anschließend das Batteriefach mit der Abdeckung.
Aufhängung
Aufhängung für Wandmontage Bohrlochabstand: 10 cm (Bohrschablone liegt bei)
Lautsprecher
Lautsprecher der Smartvest mit maximal 90db Lautstärke.
Hintergrund­LED‘s
Aus
Aus
System ist „deaktiv“
Gelb
An
System ist „deaktiv“ und es liegt eine Störung vor (z.B. Batterie leer, Öffnungsmelder ist offen)
Blau
An
System ist „aktiv“
Rot
An
System ist „aktiv“ und im Alarmzustand (z.B. Öffnungsmelder geöffnet)
Kabelführung
Kabelführung für Spannungsversorgung und Netzwerkkabel.
Rückseite
10
Deutsch
SchuKo-Dose
SchuKo-Dose Typ F (CEE 7/4). Verwendbar in folgenden Ländern: Deutschland, Österreich, Schweden, Niederlande
Status LED
Aus
Funk-Steckdose ist aktiv, Spannung wird weitergegeben.
Blau An
Funk-Steckdose bereit und deaktiv, Spannung wird nicht an den Verbraucher weitergegeben.
Blinkend
Funk-Steckdose startet
Orange
Blinkend
Repeater-Modus gestartet.
An
Funk-Steckdose bereit und deaktiv, Spannung wird nicht an den Verbraucher weitergegeben.
Repeater-Modus an und mit einer Komponente verbunden.
Taste Drücken Sie die Taste einmal um die Funk-Steckdose aktiv oder deaktiv zu
schalten.
Halten Sie die Taste für 5 Sekunden gedrückt, um den Repeater-Modus zu aktivieren.
SchuKo Stecker
Schuko-Stecker Typ F (CEE 7/4). Verwendbar in folgenden Ländern: Deutschland, Österreich, Schweden, Niederlande
Hinweis
Es kann immer nur eine Komponente mit einer Funk-Steckdose verbunden werden.
FUHA35000 Funk-Steckdose
Repeater-Modus
Die Funk-Steckdose kann neben dem Schalten eines Verbrauchers zusätzlich als Funk-Repeater für eine andere Komponente dienen. Hierzu folgen Sie folgenden Schritten:
1. Halten Sie die Taste 5 Sekunden gedrückt, um den Repeater-Modus zu aktivieren. Die Status LED beginnt orange zu blinken.
2. Führen Sie bei der Komponente, die Sie mit der Funk-Steckdose verbinden wollen, den manuellen Vorgang zum Einlernen einer Komponente durch (s. Kapitel 5 Konfiguration).
3. Bei erfolgreicher Verbindung leuchtet die Status-LED orange.
4. Um den Repeater-Modus wieder zu deaktivieren, stecken Sie zunächst die Steckdose ab. Drücken Sie jetzt die Taste und halten diese gedrückt. Stecken Sie die Steckdose wieder ein. Warten Sie bis die LED blau blinkt und lassen erst jetzt die Taste los. Sofern die Deaktivierung erfolgreich war leuchtet die LED jetzt blau.
11
Deutsch
Sender­Komponente
Beinhaltet Funkkomponente Montage am Fensterrahmen
Signal LED
Blau
Blinkend
Öffnungsmelder wird geschlossen Öffnungsmelder wird geöffnet
Batteriefach
1x 3V Knopfbatterie (CR2032) für die Spannungsversorgung (bis zu 1 Jahr Batterielebensdauer)
Die Smartvest App warnt Sie bei niedriger Batterie. Folgen Sie den Anweisungen in der App.
Batteriewechsel
Schieben Sie die Abdeckung des Batteriefachs nach unten heraus. Ziehen Sie die leere 3V Knopfbatterie aus der vorgesehenen Halterung und
legen eine neue 3V Knopfbatterie ein. Schließen Sie das Batteriefach mit der Abdeckung nun wieder.
Magnet­Komponente
Beinhaltet Magnetkomponente Montage am Fenster
FUMK35000 Öffnungsmelder
12
Deutsch
Knopf
Knopf zur Abnahme der Rückseite
Einlern-Taste
Taste zum manuellen Einlernen in die Smartvest Aktivierung Testmodus: 5s drücken Deaktivierung Testmodus: 5s drücken
Sabotage­Kontakt
Sabotage-Kontakt zur Alarmierung bei ungewollter Demontage
Batteriefach
3x AA (1,5 V) Batterien als Spannungsversorgung (bis zu 2 Jahre Batterielebensdauer)
Die Smartvest App warnt Sie bei niedriger Batterie. Folgen Sie den Anweisungen in der App.
Batteriewechsel
Drücken Sie den Knopf auf der Unterseite des Bewegungsmelders ein und entfernen Sie die Rückseite des Bewegungsmelders. Entfernen Sie die leeren 3 AA (1,5 V) Batterien aus der Kammer und legen Sie neue 3 AA (1,5 V) Batterien ein. Achten Sie dabei auf die im Boden beschriebene Richtung. Bringen Sie den Bewegungsmelder an die montierte Rückseite wieder an.
Hinweis
Im Testmodus wird der Energiesparmodus des Bewegungsmelders deaktiviert und löst somit bei jeder erkannten Bewegung aus. Verwenden Sie diesen, um zu überprüfen, ob der Melder den überwachten Raum komplett abdeckt. Deaktivieren Sie den Testmodus nach der Anwendung, da ansonsten die Batterielebensdauer stark beeinflusst wird!
FUBW35000 Bewegungsmelder
FURM35000 Rauch-Hitze-Warnmelder
Beachten Sie für die Beschreibung die Anleitung des Rauch-Hitze-Warnmelders.
13
Deutsch
LED-Kammer
LED blinkt (je nach Einstellung) im Alarmfall und als Rückmeldung bei Änderungen der Sireneneinstellungen.
Lautsprecher
Lautsprecher der Sirene mit maximal 80db oder 100db Lautstärke.
Einlern-Taste
Taste zum manuellen Einlernen in die Smartvest
Sabotage­Kontakt
Sabotage-Kontakt zur Alarmierung bei ungewollter Demontage.
Batteriefach
4x C (1,5V) Batterien als Spannungsversorgung (bis zu 2 Jahre Batterielebensdauer)
Batteriewechsel
Lösen Sie die beiden Schrauben der Abdeckung. Sie müssen die Schrauben nicht komplett entfernen. Klappen Sie die Abdeckung auf der unteren Seite nach oben und führen Sie die Abdeckung anschließend heraus.
Sie können für eine bessere Erreichbarkeit der Schrauben die Gummiabdeckung des Sabotage-Kontakts während dem Batteriewechsel kurzzeitig entfernen.
Entfernen Sie die leeren 4 C (1,5 V) Batterien aus der Kammer und legen Sie neue 4 C (1,5 V) Batterien ein. Achten Sie darauf, dass die Sprungfeder immer auf der Negativ(-) Seite der Batterie ist. Führen Sie die obere Seite der Abdeckung in die vorhergesehenen Löcher und montieren Sie die Abdeckung auf der unteren Seite mit Hilfe der beiden Schrauben.
FUSG35000 Sirene
14
Deutsch
Signal LED
Blau
Blinkend
Feedback bei Tastendruck
Aktiv-Taste
Taste zum Aktiv-Schalten der Smartvest Zum intern Aktiv-Schalten 5 Sekunden gedrückt halten
Deaktiv-Taste
Taste zum Deaktiv-Schalten der Smartvest
Kamera-Taste
Taste zum Start der Aufnahmen für verbundene Kameras
Panik-Taste
Taste zum Auslösen des Panik-Alarms (3 Sekunden drücken)
Batteriefach
1x 3V Knopfbatterie (CR2032) für die Spannungsversorgung (bis zu 2 Jahre Batterielebensdauer)
Die Smartvest App warnt Sie bei niedriger Batterie. Folgen Sie den Anweisungen in der App.
Batteriewechsel
Ziehen Sie das Batteriefach an der Seite der Fernbedienung heraus Ziehen Sie die leere 3V Knopfbatterie aus der vorgesehenen Halterung und
legen eine neue 3V Knopfbatterie ein. Schieben Sie das Batteriefach wieder in die Fernbedienung.
Hinweis
Die genaue Reaktion, die auf einen Tastendruck folgt, hängt von den Einstellungen in der App ab. Beachten Sie hierzu für Aktiv-Taste und Deaktiv-Taste Abschnitt 5.6 erweiterte Einstellungen 5.6 und für die Kamera-Taste und Panik-Taste Abschnitt 5.3 Hotkeys.
FUBE35000 Fernbedienung
15
Deutsch
Installation der Smartvest App
Für die Smartvest steht für Sie im Google Playstore und im iOS
App Store eine App mit dem Namen „Smartvest“ zum Download
bereit. Diese App kann auf Smartphones und Tablets, im Folgenden als Endgeräte bezeichnet, verwendet werden.
Gehen Sie zur Installation in den Google Playstore oder iOS App Store und suchen Sie nach dem Begriff „Smartvest“.
Installieren Sie die Smartvest App.
Hinweis
Bitte beachten Sie, dass die Smartvest App folgende Betriebssysteme als Mindestvoraussetzung voraussetzt:
Apple iOS 7 Android 4.0
Einrichtung der Smartvest
Schließen Sie zuerst das beiliegende LAN-Kabel an der Unterseite der Smartvest an und verbinden Sie dieses mit Ihrem Router.
Schließen Sie im Anschluss das beiliegende Netzteil an.
Hinweis
Stellen Sie sicher, dass bei Ihrem Router die Funktion DHCP aktiviert ist, da ansonsten keine Verbindung zur Smartvest möglich ist.
Beginnen Sie die Einrichtung der Smartvest über die App erst, wenn die grüne Power-LED dauerhaft leuchtet und die Zentrale zweimal gepiept hat.
Bei der Einbindung in ein lokales Netzwerk ohne Internetzugriff entfällt der zweifache Piep-Ton.
2. Inbetriebnahme
Bevor Sie Ihre Smartvest und Melder montieren, folgen Sie den folgenden Schritten, um Ihre Smartvest in Betrieb zu nehmen und die Komponenten in die Smartvest einzulernen.
16
Deutsch
Öffnen Sie die Smartvest App und führen Sie die folgenden Schritte aus:
Einrichtung starten
Drücken Sie auf das Pluszeichen um eine Smartvest hinzuzufügen.
Die App sucht anschließend automatisch nach Geräten in Ihrem Netzwerk.
Auswählen
Wählen Sie die Smartvest in der Liste aus. Falls Sie die Smartvest von einem anderen Netzwerk aus einbinden wollen oder die Smartvest nicht gefunden wurde, geben Sie die DID manuell ein. Alle kommenden Eingaben müssen dann ebenso manuell durchgeführt werden.
Gerätesicherheitscode
Der Standard Gerätesicherheitscode „123456“ ist bereits hinterlegt. Bei der Ersteinrichtung drücken Sie auf „Weiter“ Wurde der Gerätesicherheitscode bereits geändert geben Sie hier den korrekten Code an.
Standard Gerätesicherheitscode: „123456“
Beim ersten Log-In werden Sie aufgefordert, den Gerätesicherheitscode zu ändern.
Hinweis
Den Gerätesicherheitscode können Sie in den Einstellungen ändern. Falls Sie den Gerätesicherheitscode bereits geändert haben, können Sie diesen hier manuell eingeben, bevor Sie auf „Weiter“ drücken.
17
Deutsch
Namensgebung, Raum- und Ortsangaben
Vergeben Sie einen Namen für die Smartvest. Vorab ist der Name „Smartvest“ hinterlegt.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem die Smartvest montiert wird. Drücken Sie auf den Pfeil , um in
das vorherige Fenster zurückzukehren.
Für die Anzeige der Wetterinformationen drücken Sie auf die Stadt-Zeile und suchen Sie Ihren Ort mit Hilfe des Ortsnamen oder der Postleitzahl und wählen in den Ergebnissen Ihren Ort aus.
Hinweis
Die Orts-Daten werden ausschließlich zur Ermittlung der Wetter-Daten verwendet.
Einrichtung beenden
Drücken Sie zum Abschluss der Angaben auf „Speichern".
Sie haben nun Ihre Smartvest in die App eingebunden.
Gerätesicherheitscode bei erster Inbetriebnahme ändern
Bei der ersten Inbetriebnahme (oder nach Rücksetzung der Zentrale auf Werkseinstellungen) werden Sie aufgefordert den Gerätesicherheitscode zu ändern. Dieser muss mindestens 6 und kann maximal 16 Zeichen lang sein. Folgende Zeichen sind zulässig:
Buchstaben (a – z / A – Z)  Zahlen (0 – 9)  Sonderzeichen: + - * / % = _ ! ? @ # $ & ( ) , . ; :
Hinweis
Der geänderte Gerätesicherheitscode darf nicht 123456 lauten. Sie können den Geräte­sicherheitscode in den Einstellungen (Erweiterte Einstellungen / Sicherheitseinstellungen) jederzeit wieder ändern.
Neue Firmware verfügbar
Führen Sie ein Firmwareupdate der Smartvest Zentrale durch um alle neuen Funktionen der Smartvest-App nutzen zu können.
Das Update starten Sie in den Erweiterten Einstellungen (Kapitel
5.6)
18
Deutsch
Einlernen der Komponenten
Öffnen Sie die Smartvest App und verbinden sich mit der Smartvest.
Hinweis
Die Einstellungen Ihrer Komponenten finden Sie im Kapitel 5.1 Komponenten.
Führen Sie die folgenden Schritte aus:
Smartvest-Einstellungen öffnen
Drücken Sie in der Bedienungsansicht unten links auf das Einstellungssymbol , um in die Einstellungen der Smartvest zu
gelangen. Geben Sie das Passwort für die Einstellung (Standard: „123456“) ein, um alle Einstellungsmöglichkeiten zu öffnen.
Standard Passwort für Einstellungen: „123456“
Sie können dies in den „erweiterten Einstellungen / Sicherheitseinstellungen“ anpassen.
Komponente auswählen
Wählen Sie in der Liste ganz oben „Komponenten“ aus.
Drücken Sie oben rechts auf das Plussymbol zum Hinzufügen einer Komponente.
Wählen Sie in der Liste die gewünschte Komponente aus.
Um das Einlernen einer Komponente vorzeitig zu verlassen drücken Sie in den einzelnen Fenstern auf „Abbrechen“.
19
Deutsch
Komponenten einlernen
Legen Sie einen Namen für die Komponente fest.
Hinweis
Der Name darf aus maximal 15 Zeichen bestehen. Weitere Zeichen werden automatisch nach dem Speichern entfernt.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um
in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“.
Folgen Sie den Anweisungen in der App.
Achtung
Sollte das automatische Einlernen nach den vorgegebenen Anweisungen nicht funktioniert haben, ist für jede Komponente ein Vorgang zum manuellen Einlernen vorhanden. Diesen finden Sie unter dem Kapitel 5.1 Komponenten.
Die Einstellungen Ihrer Komponenten finden Sie ebenso in dem Kapitel 5.1 Komponenten.
Wiederholen Sie diese Schritte für all Ihre Komponenten.
Hinweis
Grundsätzlich senden alle Komponenten das Einlernsignal, sobald diese mit Spannung versorgt werden.
Hinweis
Zur Einbindung der kompatiblen Kameras für die Smartvest folgen Sie bitte zuerst der jeweiligen Anleitung der Kamera zur Einrichtung in Ihr Netzwerk. Falls Sie die Kamera per LAN-Kabel am gleichen Netzwerk wie die Smartvest Zentrale angeschlossen haben, können Sie die Einrichtung auch in der Smartvest App vornehmen. Das Einlernen der Kamera wird im Kapitel 5 Konfiguration beschrieben.
Führen Sie nun die Montage der Komponenten und der Smartvest durch, die im nächsten Kapitel Montage beschrieben wird.
20
Deutsch
Komponente entfernen
Öffnen Sie die Komponentenliste und…
Für Android:
… schieben Sie die Komponente an den rechten Bildschirmrand
und bestätigen Sie das Entfernen
Für IOS:
… schieben Sie die Komponente an den linken Bildschirmrand
und drücken auf Löschen
Allgemeine Einstellungen
Öffnen Sie die Smartvest App und drücken Sie auf das Einstellungssymbol oben rechts, um die allgemeinen
Einstellungen zu öffnen.
Verfügbare Systeme
Fügen Sie der App eine neue Smartvest hinzu oder wählen Sie Ihre Smartvest aus, um die allgemeinen Einstellungen der Smartvest zu öffnen.
Smartvest Details Falls der Gerätesicherheitscode geändert oder falsch eingegeben
wurde, können Sie diesen hier für die Verbindung zur Smartvest anpassen.
Hinweis
Wie Sie Ihren Gerätesicherheitscode ändern wird im Kapitel 5 Konfiguration beschrieben.
Aktivieren Sie das automatische Einloggen, um die manuelle Verbindung mit der Smartvest zu überspringen. Bei dem nächsten Start der App gelangen Sie direkt in die Übersicht der Smartvest.
Drücken Sie auf „System aus der App entfernen“, um die Smartvest zu löschen.
21
Deutsch
App Sicherheit
Drücken Sie auf „App PIN ändern“, um Ihren eigenen App PIN zu wählen. Bei der Ersteinrichtung ist der Standard App Pin „123456“
hinterlegt.
Achtung
Bei aktiviertem App PIN wird dieser bei jedem Start der App auf Ihrem Endgerät abgefragt. Sollten Sie Ihren App PIN vergessen haben, deinstallieren Sie Ihre Smartvest App und installieren Sie diese neu.
Standard App PIN: „123456“
Deaktivieren Sie das automatische Einloggen für den App PIN, damit bei jedem Start der App der App PIN abgefragt wird. Nutzen Sie dies, um den Zugriff auf die App zu verhindern, falls andere Personen Ihr Endgerät benutzen.
Anleitung
Hier können Sie die Smartvest Anleitung auf Ihrem Handy öffnen.
22
Deutsch
Warnung
Achten Sie bei der Verwendung der Klebepads darauf, dass der Untergrund sauber, abriebfest und trocken ist.
Aufgrund ihrer Beschaffenheit sind Oberflächen wie Tapeten, Styropor® oder mit Silikon oder Teflon beschichtete Oberflächen nicht zur Montage geeignet.
3. Montage
In diesem Kapitel wird die Montage der Smartvest und der dazugehörigen Komponenten beschrieben. Für die Bedienung und Einstellung der Smartvest durch die Smartvest App beachten Sie bitte die
Kapitel 4 und 5.
FUAA35000 Smartvest
Die Smartvest ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen.
Allgemeine Montagehinweise
Stellen Sie vor der Montage die Notstromversorgung über Batterie Ihrer Smartvest sicher.
1. Öffnen Sie hierzu die Abdeckung des Batteriefachs durch das Drücken beider Klammern.
2. Ziehen Sie den Kunststoff Streifen ab.
3. Schließen Sie anschließend die Abdeckung wieder.
Standmontage
Drücken Sie die Smartvest auf den Standfuß und stellen Sie die Smartvest an den gewünschten Ort. Die Kabel können in die Kabelführung auf dem Standfuß geklemmt werden, um die Kabel geordnet zu verlegen.
23
Deutsch
Wandmontage
Kleben Sie die beiliegende Bohrschablone der Smartvest an den gewünschten Installationsort. Verwenden Sie eine Wasserwaage, um die Bohrschablone gerade auszurichten. Bohren Sie an den vorgegebenen Stellen Löcher und legen die beiliegenden Dübel ein. Schrauben Sie nun die beiliegenden Schrauben in die Dübel, so dass die Köpfe etwa 6mm vorstehen. Hängen Sie anschließend die Smartvest ein.
FUHA35000 Funk-Steckdose
Die Funk-Steckdose ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen.
Funk-Steckdosen dürfen niemals hintereinander gesteckt werden.
Montage
Stecken Sie die Funk-Steckdose in eine Steckdose und stecken Sie den gewünschten Verbraucher (z.B. Lampe) in die Funk-Steckdose.
FUMK35000 Öffnungsmelder
Der Öffnungsmelder ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen.
Allgemeine Montagehinweise
Montieren Sie stets die kleinere Magnet-Komponente auf das Fenster oder Tür und die größere
Sender-Komponente auf den Fenster- oder Türrahmen
Montieren Sie den Öffnungsmelder so, dass die zwei Komponenten horizontal maximal 0,5 cm
und vertikal maximal 1,5 cm voneinander entfernt sind.
Testen Sie im Zweifelsfall, ob der Höhenunterschied bei Ihrem Fenster oder Ihrer Tür zu hoch ist,
indem Sie die beiden Komponenten an die gewünschte Position des Fensters oder der Tür aneinanderhalten und anschließend die Sender-Komponente an den Fenster- oder Türrahmen führen. Sollte die blaue Signal LED dabei leuchten ist der Höhenunterschied zu groß.
Für einen Ausgleich des Höhenunterschieds verwenden Sie die beiliegenden Unterlegscheiben,
die auf der Rückseite der Komponenten angebracht werden müssen. Die beiliegenden Schrauben passen bei der Benutzung von den Unterlegscheiben nicht mehr für die Montage. Verwenden Sie hierfür entweder eigene Schrauben oder verwenden Sie die beiliegenden Klebepads (empfohlen).
Montieren Sie den Öffnungsmelder immer auf der Seite, auf der das Fenster oder die Tür
aufgemacht wird und nicht auf der Scharnierseite.
Sie können den Öffnungsmelder sowohl auf der Oberseite oder der Seite eines Fensters
anbringen. Falls Sie den Öffnungsmelder an der Unterseite eines Fensters montieren, wird der Öffnungsmelder bei gekipptem Fenster womöglich nicht auslösen (Nicht empfohlen).
24
Deutsch
Montage mit Klebepads (empfohlen)
1. Kleben Sie die beiden kleinen Klebepads auf die große Sender-Komponente des Öffnungsmelders und das längere Klebepad auf die kleinere Magnet-Komponente des Öffnungsmelders.
2. Kleben Sie die große Sender-Komponente auf den Fensterrahmen an die gewünschte Position am Fenster und die kleinere Magnet-Komponente an das Fenster.
Montage mit Schrauben
1. Öffnen Sie die kleinere Magnet-Komponente des Öffnungsmelders mit einem dünnen Schlitz­Schraubendreher.
2. Entfernen Sie die Abdeckung des Batteriefachs der größeren Sender-Komponente des Öffnungsmelders.
3. Schrauben Sie die kleinere Magnet-Komponente auf die gewünschte Position des Fensters mit Hilfe von 2 Schrauben. Zuvor sollten die vorgesehenen Löcher mit einem Schraubendreher oder Bohrer durchbrochen werden.
4. Schrauben Sie eine Schraube für die Einhängeöse der Sender-Komponente an den Fensterrahmen.
5. Hängen Sie die Sender-Komponente ein und fixieren Sie diese mit der letzten Schraube an den Fensterrahmen.
25
Deutsch
FUBW35000 Bewegungsmelder
Der Bewegungsmelder ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen.
Allgemeine Montagehinweise
Den Bewegungsmelder 2 - 2,5 m über dem Boden montieren für eine Reichweite von 12m.  Den Melder entweder flach an der Wand oder in einer Ecke (empfohlen) montieren.  Den Bewegungsmelder nicht gegenüber Wärmequellen oder Fenstern, über einem Heizkörper, in
der Nähe von großen Metallstrukturen, nahe an Netzleitungen oder Gasleitungen, nahe elektronischer Geräte oder Funkgeräten oder näher als 30mm von der Decke entfernt montieren.
Der Erfassungsbereich des Melders ist nach unten gerichtet. Neigen Sie deshalb den Melder nicht
zu stark nach unten, da ansonsten die Reichweite minimiert wird. Empfohlen wird eine horizontale, aufrechte Position.
Klebemontage
1. Für eine Wandmontage kleben Sie die beiliegenden Klebepads auf die Rückseite des Bewegungsmelders.
2. Für eine Eckmontage kleben Sie die Klebepads auf die Fasen (abgeschrägte Flächen) des Bewegungsmelders.
3. Montieren Sie den Bewegungsmelder an den gewünschten Installationsort auf eine ebene Fläche.
26
Deutsch
Bohrmontage mit Halterung
1. Drücken Sie die Halterung in den Bewegungsmelder ein.
2. Halten Sie den Bewegungsmelder an den gewünschten Installationsort und stellen Sie den gewünschten Winkel ein.
3. Fixieren Sie die Position indem Sie die Schraube an der Rückseite der Halterung festdrehen.
4. Kleben Sie die beiliegende Bohrschablone des Bewegungsmelders an den gewünschten Installationsort. Verwenden Sie eine Wasserwaage, um die Bohrschablone gerade auszurichten. Bohren Sie an den vorgegebenen Stellen Löcher und legen die beiliegenden Dübel ein.
Drücken Sie Halterung wieder heraus und montieren Sie die Halterung mit den beiliegenden Schrauben. Am Schluss drücken Sie den Bewegungsmelder wieder auf die Halterung.
Bohrmontage ohne Halterung
1. Drücken Sie den Knopf an der Unterseite des Bewegungsmelders ein und entfernen Sie die Rückseite des Bewegungsmelders.
2. Verwenden Sie die vorgesehen Löcher auf der Innenseite der Rückseite als Bohrvorlage für die Wand- oder Eckenmontage.
3. Bohren Sie die Löcher und setzen Sie die beiliegenden Dübel ein. Schrauben Sie anschließend die Rückseite des Bewegungsmelders mit den beiliegenden Schrauben an der Wand oder Ecke fest.
4. Drücken Sie den Bewegungsmelder wieder auf die montierte Bodenplatte des Bewegungsmelders.
FURM35000 Rauch-Hitze-Warnmelder
Der Rauch-Hitze-Warnmelder ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen und in der Anleitung des Rauch-Hitze-Warnmelders.
Montage
Beachten Sie für die Montage die Anleitung des Rauch-Hitze-Warnmelders.
27
Deutsch
Warnung
Bei der Montage der Sirene kann es zum Auslösen durch den Sabotagekontakt kommen. Für diesen Fall ist die Sirene Standardmäßig auf „LED“ eingestellt. Sollten Sie die Sirene
bereits auf „Sirene“ oder „LED und Sirene“ konfiguriert haben, stellen Sie dies bitte vor der Montage wieder auf „LED“. Ein plötzliches Auslösen des akustischen Warntons der
Sirene bei einer Montage in größerer Höhe kann ansonsten zu schweren Unfällen und körperlichen Verletzungen oder Schäden führen.
Alternativ können Sie den Wartungsmodus aktivieren, um Falschalarme zu vermeiden. (Siehe Kapitel 5 Konfiguration)
Halten Sie bei einem Test des akustischen Warntons der Sirene immer einen Mindestabstand von mindestens 3 m ein, um körperliche Schäden (z.B. Gehör) zu vermeiden.
FUSG35000 Sirene
Die Sirene ist für den Außen- und Innenbereich geeignet. Beachten Sie hierzu die Hinweise bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen.
Allgemeine Montagehinweise
Die Sirene ist nur für den geschützten Außenbereich geeignet. (IP44)  Achten Sie darauf, dass die Sirene außerhalb des Handbereichs (mindestens 3m Montagehöhe)
angebracht wird.
Wählen Sie den Installationsort so, dass die Sirene schon aus großer Entfernung gut sicht- und
hörbar ist.
Die Sirene wird durch erstmaliges Drücken des Sabotagekontakts aktiviert. Wird der
Sabotagekontakt anschließend gelöst, wird der Sabotagealarm ausgelöst.
Bohrmontage
1. Kleben Sie die beiliegende Bohrschablone des Bewegungsmelders an den gewünschten Installationsort. Verwenden Sie eine Wasserwaage, um die Bohrschablone gerade auszurichten. Bohren Sie an den vorgegebenen Stellen Löcher und legen die beiliegenden Dübel ein. Entfernen Sie die Bohrschablone wieder
Befestigen Sie die A-förmige Halterung Mit Hilfe der Schrauben an der Wand.
2. Stecken Sie die das beiliegende Netzteil an die Sirene und haken Sie die Sirene von oben in die Halterung ein (Click 1) und drücken Sie sie gegen die Wand (Click 2).
3. Ziehen Sie nun die kleine Schraube an der Unterseite der Halterung fest.
28
Deutsch
FUBE35000 Fernbedienung
Die Fernbedienung ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise Betriebsumgebung in den Sicherheitshinweisen.
Montage
Verwenden Sie den Schlüsselring, um die Fernbedienung an Ihren Schlüsselbund oder ähnlichem zu befestigen.
29
Deutsch
Hinweis
Je nach verwendetem Betriebssystem und Endgerät kann die tatsächliche Darstellung geringfügig von den in dieser Anleitung eingefügten Screenshots abweichen. Die Übersicht der Menüs wird in dieser Anleitung mit der Hilfe von Tablet-Screenshots dargestellt während die Beschreibungen der einzelnen Menüpunkte mit der Hilfe von Smartphone-Screenshots dargestellt werden. Die Bezeichnungen der Menüpunkte und die Menüführung sind jedoch auf jedem Gerät identisch.
4. Bedienung
Die Smartvest App ist in zwei grundlegende Menüführungen unterteilt. Die Bedienung und die Konfiguration.
In diesem Kapitel wird Ihnen die Bedienung der Smartvest durch die Smartvest App demonstriert. Zur Konfiguration der Smartvest beachten Sie bitte das Kapitel 5.
Folgende Funktionen sind in der Bedienung verfügbar:
Übersicht der wichtigsten Informationen und Funktionen
o Aktiv / Intern aktiv / Deaktiv schalten der Smartvest o Aktive Geräte o Störungen
Übersicht und Aktivierung Ihrer Hotkeys  Übersicht Ihrer Räume und des Status der Raum-Melder  Übersicht und Liveansicht Ihrer Kameras  Übersicht und anrufen Ihrer Kontakte  Übersicht der vorgefallenen Ereignisse
30
Deutsch
Navigationsleiste und Fußzeile
Öffnen Sie die Smartvest App und verbinden Sie sich mit der Smartvest.
Navigationsleiste
Ansicht In der oberen Navigationsleiste werden die einzelnen
Menüpunkte dargestellt. Das Menü, in dem Sie sich gerade befinden wird farblich hervorgehoben.
Menüwechsel Sie können zwischen den einzelnen Menüs mit dem
sogenannten „Swipen“ (mit dem Finger auf dem Bildschirm von
rechts nach links oder links nach rechts wischen) wechseln. Alternativ können Sie die einzelnen Menüs auch mit einem Druck auf das gewünschte Menü in der Menüleiste aufrufen.
Farbcode Je nachdem in welchem Zustand sich die Smartvest befindet
wird dies in der Navigationsleiste farblich angezeigt.
Grau
System ist „deaktiv“
Gelb
System ist „deaktiv“ und es liegt eine Störung vor (z.B. Batterie leer)
Blau
System ist „aktiv“
Rot
System ist „aktiv“ und im Alarmzustand (z.B. Öffnungsmelder geöffnet, Panik oder
Sabotage)
Fußzeile
Einstellungen In der unteren Fußzeile befindet sich unten links das
Einstellungssymbol . Drücken Sie auf dieses, um in die Einstellungen der Smartvest zu gelangen.
Temperatur-, Luftfeuchtigkeit- und Wetteranzeige Unten rechts werden Ihnen die Informationen zur Temperatur,
Luftfeuchtigkeit und dem Wetter angezeigt.
Innen Temperatur- und Luftfeuchtigkeitsanzeige, gemessen durch das Hygrometer der Smartvest.
Wetteranzeige für den angegeben Standort in den Smartvest-Einstellungen.
Hinweis
Die Hygrometerwerte für den Innenbereich benötigen nach Start der Zentrale circa 30 Minuten um sich einzupendeln
31
Deutsch
Übersicht
Statusanzeige
In der Statusanzeige werden drei verschiedene Symbole für den jeweiligen Status der Smartvest angezeigt. Der Status der momentan ausgeführt wird, wird farblich markiert und der entsprechende Text befindet sich darunter. Sie können den Status durch Ziehen nach links oder rechts verändern oder alternativ auf den gewünschten Status drücken.
Smartvest ist intern aktiviert
Die interne Aktivierung ist werkseitig als Außenhautsicherung vorprogrammiert. Dies bedeutet, dass Öffnungsmelder zwar einen Alarm auslösen, Bewegungsmelder aber nicht. So können Sie sich frei im Haus (intern) bewegen, ohne Alarm auszulösen. Sollte aber jemand von extern in das Objekt eindringen, wird durch den Öffnungsmelder Alarm ausgelöst. Empfohlene Anwendung: Stellen Sie die Smartvest auf intern aktiviert, bevor Sie ins Bett gehen.
Smartvest ist deaktiviert (bereit zum aktivieren)
In diesem Status ist das System nicht scharf geschalten. Die Meldungen der meisten Sensoren lösen keinen Alarm aus. Die einzige Ausnahme ist der Rauchwarnmelder, der zu Ihrer Sicherheit unabhängig vom Systemstatus immer Alarm auslöst. Außerdem wird Alarm ausgelöst, wenn eine der Komponenten eine Sabotagemeldung sendet. Empfohlene Anwendung: Stellen Sie die Smartvest auf deaktiviert, wenn Sie nach Hause kommen.
Smartvest ist aktiviert
Die Aktivierung ist werkseitig als Vollsicherung vorprogrammiert. Dies bedeutet, dass alle Sensoren einen Alarm auslösen. Empfohlene Anwendung: Stellen Sie die Smartvest auf aktiviert, wenn Sie das Haus verlassen und niemand mehr zu Hause ist.
Hinweis
Bei dem Einlernen von Komponenten werden automatisch Standard-Werte gesetzt für welchen Status diese aktiviert sind. Falls Sie die Einstellungen für den jeweiligen Status ändern möchten, finden Sie die Einstellungen unter dem Punkt 5.5 Erweiterte Einstellungen / Status Konfiguration.
32
Deutsch
Hotkeys
Unter der Statusanzeige befinden sich die zwei vorkonfigurierten Hotkeys Panik und Kamera, die Sie in der Übersicht durch einen Druck aktivieren können. Diese beiden Hotkeys finden Sie auch auf der Fernbedienung FUBE35000 wieder, welche Sie mit der Fernbedienung ebenso schalten können.
Standard: Alle Aktoren lösen aus (z.B. Sirene) und alle
Kameras zeichnen auf
Standard: Alle Kameras zeichnen auf.
Hinweis
Bei dem Einlernen von Komponenten werden automatisch für die vorkonfigurierten Hotkeys Standard-Werte gesetzt. Falls Sie die Einstellungen für den jeweiligen Hotkey ändern möchten, finden Sie die Einstellungen unter dem Punkt 5.3 Hotkeys.
Störung
Falls Störungen (z.B. Batterie leer) vorliegen, werden diese unter den Hotkeys angezeigt. Werden die Störungen beseitigt, verschwinden die Störungen aus der Übersicht.
Sie finden die Störungsmeldungen außerdem in der Ereignisübersicht (4.7) wieder.
Aktive Geräte
Komponenten, die sich im aktiven Zustand befinden (z.B. Funk-
Steckdose auf „An“), werden in einer Liste angezeigt. Werden die
Komponenten deaktiviert, verschwinden diese aus der Übersicht. So haben Sie etwaige Stromverbraucher immer im Blick.
33
Deutsch
Hotkeys
Anwendungsbeispiele
Hotkeys dienen zur einfachen Aktivierung verschiedener Komponenten durch einen Druck. Sollten Sie potentielle Einbrecher vor dem Einbruchsversuch vor Ihrem Haus entdecken, können Sie
z.B. einen Hotkey(Panik) zur Aktivierung der Sirene konfigurieren und den Einbrecher bereits vor Einbruchversuch mit einem Druck auf den Hotkey mit der Sirene abschrecken.
Alternativ können Sie z.B. einen benutzerdefinierten Hotkey zur Aktivierung von einer oder mehreren Funk-Steckdosen erstellen und die Wohnungsbeleuchtung mit einem Druck auf den Hotkey an- oder ausschalten.
Hotkeyübersicht
In der Hotkeyübersicht können bis zu 11 Hotkeys angezeigt werden. 2 vorkonfigurierte Hotkeys Panik und Kamera sind bereits bei Erstinstallation hinterlegt. Sie können in den Einstellungen (siehe Kapitel 5.3 Hotkeys) 9 weitere Hotkeys der Übersicht hinzufügen oder die bereits vorhandenen Hotkeys bearbeiten.
Drücken Sie auf den gewünschten Hotkey, um diesen auszuführen.
Vorkonfigurierte Hotkeys
Es befinden sich zwei vorkonfigurierte Hotkeys Panik und Kamera in der Hotkeyübersicht. Diese beiden Hotkeys finden Sie auch auf der Fernbedienung FUBE35000 wieder, welche Sie mit der Fernbedienung ebenso schalten können.
Standard: Alle Aktoren lösen aus (z.B. Sirene) und alle
Kameras zeichnen auf
Standard: Alle Kameras zeichnen auf.
Hinweis
Bei dem Einlernen von Komponenten werden automatisch für die vorkonfigurierten Hotkeys Standard-Werte gesetzt. Falls Sie die Einstellungen der Komponenten für den jeweiligen Hotkey ändern möchten, finden Sie die Einstellungen unter dem Punkt 5.3 Hotkeys.
34
Deutsch
Konfigurierbare Hotkeys
Sie können bis zu 9 Hotkeys in den Einstellungen konfigurieren (Siehe Kapitle 5.3 Hotkeys). Diese werden nach Erstellung in der Hotkeyübersicht dargestellt und können mit einem Druck ausgeführt werden.
Konfigurierter Hotkey
Räume
Raumübersicht
In der Raumübersicht befinden sich alle Räume denen mindestens eine Komponente hinzugefügt worden ist. Unter dem Raumnamen werden jeweils maximal 2 Komponenten aufgelistet.
Raumdetails
Drücken Sie auf den gewünschten Raum, um die einzelne Raumübersicht zu öffnen. Es werden alle Komponenten aufgeführt, die diesem Raum hinzugefügt worden sind. Verlassen
Sie die einzelne Raumübersicht indem Sie auf den Pfeil oben links drücken.
35
Deutsch
Farbcode
Falls eine Störung einer einzelnen Komponente vorliegt, wird der entsprechende Raum in der Raumübersicht und die Komponente gelb markiert.
36
Deutsch
Kameras
Kameraübersicht
In der Kameraübersicht können bis zu 4 Kameras angezeigt werden. Sie können in den Einstellungen (siehe Kapitel 5.5 erweiterte Einstellungen) 4 Kameras der Kameraübersicht hinzufügen oder die Einstellungen der bereits vorhandenen Kameras bearbeiten.
Durch Antippen der jeweiligen Kamera gelangen Sie in die Liveansicht mit den verschiedenen Funktionen der Kamera.
TVAC19000
Liveansicht Steuern Sie die Kamera, in dem Sie mit dem Finger über die
Liveansicht nach links, rechts, oben oder unten wischen.
Zoomen Sie das Kamerabild, indem Sie mit zwei Fingern auseinanderziehen.
Aktionen
Push to Talk Halten Sie die Schaltfläche gedrückt, um durch den
Kamera Lautsprecher mit Personen vor Ort zu sprechen.
Mikrofon aktiveren Drücken Sie die Schaltfläche, um das
aufgenommene Audio der Kamera zu hören.
Preset Positionen Drücken Sie die Schaltfläche, um die soeben
eingestellte Positionen zu speichern (Preset 1, 2, 3) oder aufzurufen.
Schnappschuss Drücken Sie die Schaltfläche, um einen
Schnappschuss auf Ihrem Endgerät zu speichern.
Aufzeichnung Drücken Sie die Schaltfläche, um eine 1 minütige
Aufzeichnung zu starten.
Hinweis: Aufzeichnungen sind nur möglich wenn sich eine
Micro-SD Karte in der Kamera befindet! Ansonsten erscheint der „Rec“ Button nicht.
37
Deutsch
TVAC19100
Liveansicht Zoomen Sie das Kamerabild, in dem Sie mit zwei Fingern
auseinanderziehen.
Aktionen
Mikrofon aktiveren Drücken Sie die Schaltfläche, um das
aufgenommene Audio der Kamera zu hören.
Schnappschuss Drücken Sie die Schaltfläche, um einen
Schnappschuss auf Ihrem Endgerät zu speichern.
Aufzeichnung Drücken Sie die Schaltfläche, um eine 1 minütige
Aufzeichnung zu starten.
Hinweis:
Aufzeichnungen sind nur möglich wenn sich eine Micro-SD Karte in der Kamera befindet! Ansonsten erscheint der „Rec“ Button nicht.
TVAC16000
Liveansicht Zoomen Sie das Kamerabild, in dem Sie mit zwei Fingern
auseinanderziehen.
Kamerawechsel Wählen Sie die gewünschte Kamera aus (Kamera 1 – 4)
Aktionen
Schnappschuss Drücken Sie die Schaltfläche, um einen
Schnappschuss auf Ihrem Endgerät zu speichern.
Aufzeichnung Drücken Sie die Schaltfläche, um eine 1 minütige
Aufzeichnung zu starten.
Hinweis: Aufzeichnungen sind nur möglich wenn sich eine SD
Karte im TVAC16000 Monitor befindet! Ansonsten erscheint der „Rec“ Button nicht.
38
Deutsch
Kontakte
Kontaktübersicht
In der Kontaktübersicht können bis zu 4 Kontakte angezeigt werden. 2 vorkonfigurierte Kontakte Notruf und Polizei sind bereits bei Erstinstallation hinterlegt. Sie können in den Einstellungen (siehe Kapitel 5.6 Kontakte) 2 weitere Kontakte für die Kontaktübersicht hinzufügen oder die bereits vorhanden Kontakte bearbeiten.
Anrufen
Durch einen Druck auf die Nummer des Kontakts öffnet sich automatisch die Telefonansicht Ihres Endgerätes mit der jeweiligen Nummer des Kontakts vorgewählt. Um den Anruf zu starten müssen Sie auf die Endgerät spezifische Anruf Taste drücken.
Achtung
Die vorkonfigurierten Kontakte Notruf und Polizei nur im Ernstfall verwenden.
39
Deutsch
Ereignisse
Ereignisübersicht
Beim Aufrufen der Ereignisübersicht werden die 100 aktuellsten Events angezeigt.
Um ältere Ereignisse einzusehen, verwenden Sie die Suchen­Funktion. Die Smartvest Zentrale speichert maximal 1000 Einträge.
Hinweis
Kamera-Ereignisse werden direkt von der Kamera in die Ereignisübersicht geladen und aktualisiert. Je nach Netzwerkverbindung kann es mehrere Minuten dauern, bis ein neues Video angezeigt wird.
Hinweis
Ereignisse des Bewegungsmelders werden in der Ereignisübersicht nicht aufgezählt.
Verwenden Sie für den Funktionstest den Testmodus. (Siehe Kapitel 1.4. Bewegungsmelder)
Farbcode
Falls Komponenten einen Alarmzustand ausgelöst haben, werden diese in der Ereignisübersicht rot markiert.
Falls Komponenten kein Signal an die Smartvest senden oder die Batterie leer ist, werden diese in der Ereignisübersicht gelb markiert.
Export
Drücken Sie das Exportsymbol unten links, um die aktuelle Ereignisübersicht auf Ihrem Endgerät in einer Textdatei zu speichern.
Suchen
Drücken Sie das Suchensymbol unten links, um die Ereignisse in einem spezifischen Zeitrahmen zu suchen. Drücken Sie auf „Suchen“, um die Suche durchzuführen oder auf das
Pfeilsymbol , um in die Ereignisübersicht zurückzukehren.
Manuelles Aktualisieren
Sie können die Ereignisliste durch Swipe nach unten manuell aktualisieren. Dies ist insbesondere beim Laden von Kameraereignissen hilfreich.
40
Deutsch
Alarmansicht
Alarmansicht
Die Alarmansicht wird durch das Auslösen eines Alarms geöffnet, wenn
die Smartvest App bereits geöffnet ist.  die Smartvest-App nach dem Alarm geöffnet wird.  die Smartvest-App durch einen Druck auf die Push
Benachrichtigung des Alarms geöffnet wird.
Reihenfolge der Ereignisse
Die Reihenfolge der Ereignisse zeigt Ihnen welches Ereignis den Alarm ausgelöst hat (Rot hervorgehoben), zu welcher Uhrzeit das Ereignis den Alarm ausgelöst hat und Ereignisse die nach dem ausgelösten Alarm stattgefunden haben. Bis zu 5 Ereignisse werden angezeigt.
Aktionen
Unter den Aktionen finden Sie die vorkonfigurierten Hotkeys Panik und Aufnahme.
Standard: Alle Aktoren lösen aus (z.B. Sirene) und alle
Kameras zeichnen auf
Standard: Alle Kameras zeichnen auf.
Kameraübersicht
Durch einen Druck auf die jeweilige Kamera gelangen Sie in die Liveansicht mit den verschiedenen Funktionen der Kamera.
Notfall Helfer
Kontakte die Sie als Notfall Helfer ausgewählt haben werden Ihnen nun angezeigt und können zu Hilfe gerufen werden.
Durch einen Druck auf die Nummer des Kontakts öffnet sich automatisch die Telefonansicht Ihres Endgerätes mit der jeweiligen Nummer des Kontakts vorgewählt.
Achtung
Die vorkonfigurierten Kontakte Notruf und Polizei nur im Ernstfall verwenden.
Situation unter Kontrolle
Durch einen Druck auf die Alarm Quittieren-Taste wird der Alarm und Ihr System deaktiviert.
Sie können auch durch einen Druck der „Deaktiv-Taste“ ihrer Fernbedienung den Alarm quittieren und ihr System deaktivieren.
41
Deutsch
Hinweis
Je nach verwendetem Betriebssystem und Endgerät kann die tatsächliche Darstellung geringfügig von den in dieser Anleitung eingefügten Screenshots abweichen. Die Übersicht der Menüs wird in dieser Anleitung mit der Hilfe von Tablet-Screenshots dargestellt während die Beschreibungen der einzelnen Menüpunkte mit der Hilfe von Smartphone-Screenshots dargestellt werden. Die Bezeichnungen der Menüpunkte und die Menüführung sind jedoch auf jedem Gerät identisch.
5. Konfiguration
Die Smartvest App ist in zwei grundlegenden Menüführungen unterteilt. Die Bedienung und die Konfiguration.
In diesem Kapitel wird Ihnen die Konfiguration der Smartvest durch die Smartvest App demonstriert. Zur Bedienung Ihrer Smartvest beachten Sie bitte das Kapitel 4.
Folgende Punkte können Sie in der Konfiguration durchführen:
Einstellungen und Hinzufügen Ihrer Komponenten  Einstellungen Ihrer Hotkeys  Einstellungen Ihrer Szenarien  Einstellungen Ihrer Zeitpläne  Einstellungen der Netzwerk- und Sicherheitsparameter  Einstellungen der Scharf / Teilscharf / Unscharf Modi  Einstellungen zur Zeit und Firmware  Aktivierung des Test-, Wartungs- oder Fernbedienungsmodus
42
Deutsch
Konfigurationsübersicht
Konfigurationsübersicht
In der Konfigurationsübersicht werden Ihnen die Smartvest-Einstellungen, Kontakte und die Anleitung angezeigt.
Smartvest-Einstellungen
Geben Sie das Passwort für die Einstellungen (Standard: „123456“) ein, um alle Smartvest Einstellungsmöglichkeiten zu öffnen.
Folgende Einstellungen können nur mit dem Passwort für die Einstellungen geändert werden:
Komponenten  Hotkeys  Szenarien  Zeitpläne  Erweiterte Einstellungen
Diese Einstellungen werden in den Kapiteln 5.2 bis 5.6 genauer beschrieben.
Kontakte
Drücken Sie „Kontakte“, um die Kontaktliste zu öffnen. Die angezeigten Kontakte sind für jedes Endgerät individuell zu
gestalten, da diese in der App selbst gespeichert werden.
Drücken Sie auf den gewünschten Kontakt, den Sie ändern möchten oder auf das Plussymbol , um einen neuen Kontakt
hinzuzufügen.
Name Legen Sie den Namen für den Kontakt fest.
Nummer Legen Sie die Rufnummer des Kontaktes fest
Ausgewählter Helfer Aktivieren Sie dies bei den bevorzugten Kontakten, die Sie im
Alarmfall erreichen möchten. Haben Sie mindestens einen Kontakt als ausgewählter Helfer aktiviert, wird bei der nächsten Alarmierung der Smartvest dieser Kontakt sofort als Anrufoption angezeigt. Es können maximal 2 der 4 Kontakte als ausgewählte Helfer aktiviert sein.
Neue oder geänderte Kontakte werden in der Kontaktübersicht (siehe Kapitel 4.6 Kontakte) angezeigt.
Smartvest Anleitung
Hier können Sie die Smartvest Anleitung auf Ihrem Handy öffnen.
Abmelden
Drücken Sie „Abmelden“, um die Verbindung mit der Smartvest
zu beenden. Sie gelangen danach auf die Startseite.
43
Deutsch
Komponenten
Komponentenübersicht
Drücken Sie auf „Komponenten“, um in die Komponentenübersicht zu gelangen. In der Übersicht
werden alle eingelernten Komponenten und die dazugehörigen Räume angezeigt.
Komponente einlernen
Drücken Sie auf das Plussymbol , um eine Komponente hinzuzufügen. Wählen Sie die entsprechende Komponente aus der Komponentenliste aus.
Kamera
Hinweis
Sofern die Kamera per LAN Kabel am gleichen Netzwerk wie die Smartvest Zentrale angeschlossen wurde, können Sie die Kamera direkt mit der Smartvest App einlernen, konfigurieren und danach auf WLAN Betrieb umstellen.
Für die direkte WLAN-Einbindung folgen Sie zuerst der Anleitung der Kamera zur Inbetriebnahme der Kamera in Ihrem Heimnetzwerk.
Legen Sie einen Namen für die Komponente fest.
Suchen Sie innerhalb des Netzwerkes nach der Kamera.
Wählen Sie die DID der Kamera aus den Ergebnissen aus.
Alternativ geben Sie die DID der Kamera manuell ein und drücken auf „Weiter“.
Geben Sie nun den Sicherheitscode der Kamera ein.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“, um den Einlern-
Prozess abzuschließen.
44
Deutsch
Funk-Steckdose
Legen Sie einen Namen für die Komponente fest.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“
Folgen Sie den Anweisungen in der App und schließen Sie
den Vorgang ab.
Hinweis
Falls der Einlern-Prozess nicht erfolgreich war, wiederholen Sie die Schritte erneut.
Öffnungsmelder
Legen Sie einen Namen für die Komponente fest.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“
Folgen Sie den Anweisungen in der App.
Hinweis
Falls der Einlern-Prozess nicht erfolgreich war,
drücken Sie auf „Einlernen“ und Öffnen Sie das
Batteriefach des Öffnungsmelders und schließen Sie diesen wieder.
Bewegungsmelder
Legen Sie einen Namen für die Komponente fest.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“
Folgen Sie den Anweisungen in der App und schließen Sie
den Vorgang ab.
45
Deutsch
Hinweis
Falls der Einlern-Prozess nicht erfolgreich war,
drücken Sie auf „Einlernen“, drücken Sie den Knopf
auf der Unterseite des Bewegungsmelders ein, entfernen Sie den Bewegungsmelder von der Gehäuserückseite und drücken Sie auf die Einlern­Taste.
Rauch-Hitze-Warnmelder
Legen Sie einen Namen für die Komponente fest.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“
Folgen Sie den Anweisungen in der App und schließen Sie
den Vorgang ab.
Hinweis
Falls der Einlern-Prozess nicht erfolgreich war, drücken Sie auf „Einlernen“, lösen Sie den Rauch­Hitze-Warnmelder von der Bodenplatte und entfernen Sie die Batterien und legen Sie diese erneut ein.
Sirene
Legen Sie einen Namen für die Komponente fest.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“
Folgen Sie den Anweisungen in der App und schließen Sie
den Vorgang ab.
Hinweis
Falls der Einlern-Prozess nicht erfolgreich war,
drücken Sie auf „Einlernen“ und drücken Sie auf die
Einlern-Taste auf der Rückseite der Sirene.
46
Deutsch
Fernbedienung
Legen Sie einen Namen für die Komponente fest.
Öffnen Sie die Raumliste und wählen Sie einen Raum aus,
in dem die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Drücken Sie anschließend auf „Weiter“
Folgen Sie den Anweisungen in der App und schließen Sie
den Vorgang ab.
Hinweis
Falls der Einlern-Prozess nicht erfolgreich war, drücken Sie auf „Einlernen“ und drücken Sie 5 Sekunden auf den Kamera Hotkey der Fernbedienung.
Komponente einstellen
Wählen Sie in der Komponentenübersicht die gewünschte Komponente aus, die Sie einstellen wollen.
Alarmzentrale
Name Legen Sie einen Namen für die Smartvest fest.
Hintergrund LED Stellen Sie die Leuchtstärke der Hintergrund LED’s auf „Aus“,
„Niedrig“ oder „Hoch“.
Lautstärke Stellen Sie die Lautstärke der Alarmzentrale bei Alarmierungen
oder sonstigen Ereignissen auf „Aus“, „Niedrig“ oder „Hoch“.
Aus Niedrig: 70 dB Hoch: 90 dB
Reaktionsdauer Stellen Sie hier die Alarmierungsdauer der Alarmzentrale, im
Alarmfall ein.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
die Smartvest montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Stadt Für die Anzeige der Wetterinformationen drücken Sie auf die
Stadt-Zeile und suchen Sie Ihren Ort mit Hilfe des Ortsnamen oder der Postleitzahl und wählen in den Ergebnissen Ihren Ort aus.
47
Deutsch
Funk-Steckdose
Name Legen Sie einen Namen für die Komponente fest.
Automatisches Ausschalten nach dem Szenario Legen Sie die Dauer fest, wie lange die Funk-Steckdose aktiviert
bleiben soll, nachdem Sie durch ein Szenario aktiviert wurde.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
die Funk-Steckdose montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Öffnungsmelder
Name Legen Sie einen Namen für die Komponente fest.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
der Öffnungsmelder montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Bewegungsmelder
Name Legen Sie einen Namen für die Komponente fest.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
der Bewegungsmelder montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
48
Deutsch
Rauch-Hitze-Warnmelder
Name Legen Sie einen Namen für die Komponente fest.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
die Komponente montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Sirene
Name Legen Sie einen Namen für die Komponente fest.
Reaktionstyp Stellen Sie ein, wie die Sirene bei Aktivierung reagieren soll.
LED
LED’s blinken
Sirene
Sirene wird aktiviert
LED und Sirene
LED’s blinken und Sirene wird aktiviert
Dauer Stellen Sie die Dauer der Sirene, wie lange die Sirene bei
Aktivierung läuten bzw. die LED’s blinken sollen.
Lautstärke Stellen Sie die Lautstärke der Sirene ein. Aus Niedrig: ca 80 dB Hoch: ca 100 dB
Achtung
Halten Sie bei einer eingestellten Lautstärke von 100dB immer einen Mindestabstand von 3 m ein, um körperliche Schäden (z.B. Gehör) zu vermeiden.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
die Smartvest montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
49
Deutsch
Fernbedienung
Name Legen Sie einen Namen für die Komponente fest.
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
die Smartvest montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
Für die Fernbedienung ist der Raum „Mobile Geräte“ verfügbar.
Kamera
Name Legen Sie einen Namen für die Komponente fest.
DID Lesen Sie hier die DID Nummer der Kamera ab
Security Code Eintrag des Security Codes der Kamera
Erweiterte Einstellungen Öffnen Sie die Erweiterten Einstellungen durch Eingabe des
Kamera-Admin-Codes (Grundeinstellung: 123456)
Raum Öffnen Sie die Raumliste und wählen Sie einen Raum aus, in dem
die Kamera montiert wird. Drücken Sie auf den Pfeil , um in die Einstellungen zurückzukehren.
50
Deutsch
Erweiterte Kameraeinstellungen
(nicht verfügbar für TVAC16000 Kameras)
Admin Passwort & Gerätesicherheitscode Ändern Sie hier den Gerätesicherheitscode und das Admin-
Passwort der Kamera Der Gerätesicherheitscode gibt Ihnen Zugriff auf das Kamerabild Das Admin-Passwort öffnet die erweiterten Einstellungen.
Einstellungen Zeitzonen Wählen Sie die Zeitzone aus, in der die Kamera installiert wird.
Falls die Weltzeitzone die Umstellung auf die Sommerzeit verwendet, aktivieren Sie die Sommerzeit.
Videoeinstellungen Videoqualität Wählen Sie die Qualität für das Video Streaming aus:
Besseres Streaming, Die Videoanzeige wird flüssiger
dargestellt.
Besseres Bild, Das Videobild wird mit höherer Auflösung
dargestellt.
HD Video, Das Videobild wird in HD Auflösung übertragen.
Das Bild kann aufgrund der großen Datenmenge jedoch verzögert dargestellt werden.
Hinweis:
Verwenden Sie die Einstellung besseres Bild / HD Video nur bei ausreichender Bandbreite (1Mbps) und ausreichender Systemvoraussetzung und beachten Sie, dass aufgrund der unterschiedlichen Übertragungstechnologien von Audio und Video es zu asynchroner Übertragung aufgrund unterschiedlicher Netzwerkauslastungen kommen kann.
Umgebungsmodus
Sie haben hier die Möglichkeit die Netzfrequenz Innen
(50Hz), Innen (60Hz) und Außen auszuwählen.
Standard-Wert Deutschland: 50 Hz
Schlechte Lichtverhältnisse Anpassung Anpassung des Videobildes bei schlechten Lichtverhältnissen im Nachtmodus in 5 Level-Stufen. Level 5 hellt das Bild am meisten auf.
Bildausrichtung Sie können hier das Bild drehen, spiegeln oder drehen und spiegeln.
51
Deutsch
Wifi Einstellungen Wählen Sie das gewünschte Netzwerk aus, mit dem die Kamera für den Internetzugriff verwendet werden soll und geben Sie das notwendige WLAN Passwort ein.
Hinweis:
Um den Zugriff durch fremde Personen zu vermeiden, schützen Sie Ihr Netzwerk durch die Verschlüsselung mit WPA/ WPA2/ WPA2-PSK.
Nachdem die Einstellungen gespeichert wurden, startet die Kamera erneut. Bitte vergessen Sie nicht das Ethernet Adapterkabel (falls bei der Ersteinrichtung verwendet) abzuziehen.
Falls der Verbindungsaufbau nicht erfolgreich war oder falsche WiFi Angaben eingegeben wurden, drücken Sie die Reset-Taste für 5 Sekunden um die Kamera auf Werkseinstellungen zu setzen.
Erkennungsmodus Die Einstellungen für die Bewegungserkennung sind erforderlich für die bewegungsgesteuerte Aufzeichnung.
Sie haben die Auswahl zwischen Aus oder Software.
Aus: Es erfolgt keine Benachrichtigung/Aufnahme bei
Bewegung.
Software: Die Bewegungserkennung erfolgt über die
Software der Kamera. Sie können jeweils für Tag und Nacht unterschiedliche Empfindlichkeiten der Bewegungserkennung festlegen. Je höher die Empfindlichkeit, desto geringer muss die Bewegung im Bild sein um die Bewegungserkennung auszulösen.
Einstellungen SD Karten SD-Karte formatieren Formatieren der SD-Karte. Für den dauerhaften Einsatz einer SD­Karte verwenden Sie bitte eine SD-Karte der Klasse 10.
Hinweis:
Bei der Formatierung der SD-Karte werden alle Daten gelöscht. Bitte sichern Sie die Daten vor der Formatierung.
Ringspeicher aktivieren Wenn diese Funktion aktiviert ist, werden die älteste Aufzeichnungen mit neueren überschreiben, sobald die SD-Karte voll ist.
Geräte Information Lesen Sie hier die Firmware-version, sowie den Gesamtspeicher und verfügbaren Speicherplatz.
52
Deutsch
Hotkeys
Hotkeys
Drücken Sie auf die konfigurierten Hotkeys Panik oder Kamera oder auf einen der 9 konfigurierbaren Hotkeys, um diese einzustellen. Die konfigurierten und noch nicht konfigurierten Hotkeys werden durch eine Leerzeile getrennt dargestellt.
Hotkey-Einstellungen
Wählen Sie aus der Liste der Aktoren die gewünschten Komponenten aus, die bei Betätigung des Hotkeys aktiviert werden sollen.
Drücken Sie auf „Speichern“, um den Hotkey mit den
gewünschten Aktoren zu erstellen.
Der Hotkey ist anschließend in der Hotkeyübersicht (siehe Kapitel
4.3 Hotkeys) sichtbar und kann durch einen Druck aktiviert werden.
53
Deutsch
Szenarien
Anwendungsbeispiele
Szenarien bieten eine Automatisierung in ihrem Zuhause. Sie können z.B. eine Bewegungsmelder-Detektion beim Raumeintritt oder einer Öffnungsmelder-
Detektion beim Öffnen einer Tür dazu nutzen Lichtquellen, die an einer Funk-Steckdose angeschlossen sind, einzuschalten.
Alternativ können Sie z.B. eine Detektion durch einen Bewegungsmelder oder Öffnungsmelder dazu nutzen die Aufnahme einer Kamera zu starten. So haben Sie immer im Blick, wer und wann bei Ihnen ins Haus eingetreten ist.
Szenarien
Wählen Sie aus der Liste der Sensoren die gewünschte Komponente aus, die Sie mit einem Szenario versehen wollen.
Es können jeweils einem Sensor beliebig viele Aktoren zugeordnet werden.
Sie können bestehende konfigurierte Szenarien durch den AN/AUS Schalter auf der rechten Seite der Komponenten auch manuell deaktivieren bis Sie diese wieder aktivieren wollen.
Szenario-Einstellungen
Drücken Sie auf das Plussymbol , um die Liste der Aktoren zu öffnen. Wählen Sie einen oder mehrere Aktoren aus, die Sie dem Szenario des Sensors hinzufügen möchten und drücken Sie auf „Speichern“.
Bei Funk-Steckdosen wählen Sie noch das Verhalten aus, ob die Funk-Steckdose bei Aktivierung des Szenarios aktiviert („An“) oder deaktiviert („Aus“) werden soll.
Setzen Sie die TVAC19000 Schwenk-Neige-Kamera als Aktor ein, können Sie die Aufnahme aus 1 von 3 Preset Positionen starten.
Hinweis:
Sie können einen Aktor aus der Liste entfernen indem Sie diese in der Liste der Aktoren austragen (Haken entfernen)
Hinweis:
Bitte achten Sie darauf, dass ein Szenario nicht mit der Konfiguration im Alarmfall in Konflikt gerät. Beispiel: Wenn eine Bewegungsmelder-detektion im Alarmfall eine
Funk-Steckdose einschaltet, sollten Sie mit diesem Bewegungsmelder kein Szenario erstellen in dem Sie die gleiche Funk-Steckdose ausschalten.
54
Deutsch
Zeitpläne
Anwendungsbeispiele
Zeitpläne dienen zur Automatisierung und der Anwesenheitssimulation in Ihrem Zuhause. Sie können für jede Funk-Steckdose Zeitpläne hinterlegen, um in Ihrer Abwesenheit z.B. im Urlaub
Lichtquellen, die an der Funk-Steckdose angesteckt sind, zu aktivieren, und so eine Anwesenheit zu simulieren.
Alternativ können Sie z.B. die Weihnachtsbeleuchtung an einer Funk-Steckdose anschließen und diese über die Zeitpläne nur in der Nacht aktivieren.
Zeitpläne
Wählen Sie in der Liste der Funk-Steckdosen die gewünschte Funk-Steckdose aus, bei der Sie einen Zeitplan hinterlegen wollen.
Zeitplan-Einstellungen
Drücken Sie auf das Plussymbol , um einen Zeitplan hinzuzufügen.
Wählen Sie die Start- und Endzeit aus, in der die Funk-Steckdose aktiviert werden soll.
Wählen Sie die Wochentage aus, in denen dieser Zeitplan ausgeführt werden soll.
Hinweis
Sie können bis zu 10 Zeitpläne für jede Funk­Steckdose erstellen.
55
Deutsch
Erweiterte Einstellungen
Netzwerkeinstellungen
Standardmäßig ist die Smartvest auf DHCP eingestellt. Dies bedeutet, dass die Smartvest automatisch von Ihrem Router eine IP-Adresse, Subnetzmaske, Gateway und DNS Server zugeteilt bekommt.
Möchten Sie die Angaben manuell vornehmen, schalten Sie DHCP auf „Aus“ und geben die Angaben manuell ein.
Hinweis
Empfohlen ist die DHCP Funktion auf „An“ zu
belassen.
IP Adresse Die verfügbaren IP-Adressen für die IP-Adresse der Smartvest
sind aus Ihren Router-Einstellungen zu entnehmen.
Subnetzmaske Die Subnetzmaske ist abhängig von dem Netz, in dem Sie sich
befinden. Die gängige Subnetzmaske ist: 255.255.255.0.
Gateway und DNS-Server Für das Gateway und den DNS-Server tragen Sie üblicherweise
die IP-Adresse Ihres Routers ein.
Beispiel einer manuellen Eingabe: IP Adresse: 192.168.0.50 Subnetzmaske: 255.255.255.0 Gateway: 192.168.0.1 DNS Server: 192.168.0.1
Drücken Sie zum Schluss auf „Speichern“, um die Daten
abzusichern.
56
Deutsch
Sicherheitseinstellungen
In den Sicherheitseinstellungen können Sie den Gerätesicherheitscode und das Passwort für die Einstellungen der Smartvest ändern. Es wird dringend empfohlen, bereits bei der Ersteinrichtung beide Passwörter zu ändern.
Gerätesicherheitscode Geben Sie den alten Gerätesicherheitscode ein und
anschließend den neuen Gerätesicherheitscode. Bestätigen Sie diesen erneut und drücken Sie auf „Speichern“.
Hinweis
Der Gerätesicherheitscode wird automatisch auf dem Endgerät in den Zentraleneinstellungen geändert, in dem die Änderung durchgeführt worden ist.
Bei anderen Endgeräten müssen Sie vor dem nächsten Log-In den Gerätesicherheitscode in den allgemeinen Einstellungen (siehe Punkt 2.4 Allgemeine Einstellungen) ändern.
Passwort für Einstellungen Geben Sie das alte Passwort für die Einstellungen ein und
anschließend das neue Passwort für die Einstellungen. Bestätigen Sie dieses erneut und drücken auf „Speichern“.
Hinweis
Sollten Sie Ihren Gerätesicherheitscode oder Ihr Passwort für die Einstellungen vergessen haben, können Sie diese durch einen Reset auf den Standardwert „123456“ zurücksetzen.
Drücken Sie dazu mit Hilfe einer Büroklammer den Reset-Knopf an der Smartvest für 10 Sekunden (im laufenden Betrieb), um die Smartvest auf Werkseinstellungen zu setzen. Das Pairing mit den Komponenten und die wichtigsten Einstellungen gehen dabei nicht verloren.
Status Konfiguration
Wählen Sie den gewünschten Status aus, den Sie konfigurieren möchten. So legen Sie fest, wie Ihre Smartvest in dem entsprechenden Status reagieren soll.
Aktiv Wählen Sie die Aktoren und Sensoren aus, die in dem Status
„Aktiv“ auslösen bzw. detektieren sollen.
Ausgangsverzögerung Aktivieren Sie die Ausgangsverzögerung, damit Sie nach der
Aktivierung der Smartvest noch genügend Zeit haben, um das Haus zu verlassen. Die Ausgangsverzögerung gilt jeweils für Aktiv und Intern Aktiv.
57
Deutsch
Hinweis
Im Status „Aktiv“ werden als Standard alle Aktoren
und Sensoren aktiviert.
Intern Aktiv Wählen Sie die Aktoren und Sensoren aus, die in dem Status
„Intern Aktiv“ auslösen bzw. detektieren sollen.
Ausgangsverzögerung Aktivieren Sie die Ausgangsverzögerung, damit Sie nach der
Aktivierung der Smartvest noch genügend Zeit haben, um das Haus zu verlassen. Die Ausgangsverzögerung gilt jeweils für Aktiv und Intern Aktiv.
Hinweis
Im Status „Intern Aktiv“ werden als Standard alle
Aktoren und Sensoren aktiviert, ausgenommen Bewegungsmelder.
Deaktiv Eingangsverzögerung Aktivieren Sie die Eingangsverzögerung, damit Sie zur Deaktiv
Schaltung der Smartvest noch genügend Zeit haben, wenn Sie das Haus betreten.
Achtung
Die Eingangsverzögerung birgt ein erhöhtes Sicherheitsrisiko, da die Zentrale in diesem Zeitraum sabotiert werden kann.
58
Deutsch
Benachrichtigungen
Push Benachrichtigung aktivieren Aktivieren Sie die Push Benachrichtigung, um eine Meldung über
einen Statuswechsel oder einen Alarm auf Ihrem Endgerät zu erhalten.
E-Mail Benachrichtigung aktivieren Aktivieren Sie die E-Mail Benachrichtigung, um eine Meldung
über einen Statuswechsel oder einen Alarm auf Ihrem Endgerät zu erhalten.
Geben Sie hierzu in der Empfänger-Liste Ihre E-Mail Adresse(n) ein.
SMS Benachrichtigung aktiveren Aktivieren Sie die SMS Benachrichtigung, um eine Meldung über
einen Statuswechsel oder einen Alarm auf Ihrem Endgerät zu erhalten.
Für eine SMS Benachrichtigung gehen Sie auf www.smstrade.de und bestellen Sie ein für Sie passendes Abonnement. Nach der Anmeldung bekommen Sie eine Verifizierungsanfrage auf Ihr Handy. Bestätigen Sie diese.
Geben Sie nun den Schlüssel und Ihre Telefonnummer ein und wählen Sie das ausgewählte Programm aus.
Achtung
„SMS Service“ ist Produkt des Unternehmens CM
Telecom Germany GmbH, Office Frankfurt, Mainfrankenpark 53, 97337 Dettelbach. Die Nutzung erfolgt auf eigene Gefahr und eigenes Risiko. ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing übernimmt für eventuelle Schäden aus der Nutzung des Dienstes keine Haftung.
Firmware Aktualisierung
Drücken Sie auf „Aktualisierung“, um die Firmware Aktualisierung
zu starten.
Bitte warten Sie bis die Meldung Aktualisierung erfolgreich angezeigt wird. – Die Zentrale startet danach neu. Während des Bootvorgangs blinkt die Netzwerk-LED rot.
Hinweis
Führen Sie eine Firmware Aktualisierung idealerweise durch, wenn Sie sich im gleichen Netzwerk wie die Smartvest befinden.
59
Deutsch
Zeit übernehmen
Drücken Sie auf Zeit übernehmen, um die aktuelle Zeitzone und Uhrzeit von Ihrem Smartphone auf die Smartvest zu übertragen.
Über
Drücken Sie auf „Über“ um die aktuellen Informationen über die
Smartvest DID, aktueller Firmware-Version und aktueller App­Version einzusehen.
Sondermodus
Wartungsmodus Setzen Sie das System in den Wartungsmodus um bei einem
Batteriewechsel einen Sabotagealarm und einen Supervisionsfehler zu vermeiden.
Achtung
Vergessen Sie nicht für den Normalbetrieb den Wartungsmodus wieder zu deaktivieren.
Testmodus Nach Aktivierung des Testmodus erscheint eine Ansicht, die alle
neuen Ereignisse anzeigt, inklusive der Bewegungserkennung. Der Test-Modus ist nur verfügbar wenn das System deaktiviert ist.
Achtung
Vergessen Sie nicht für den Normalbetrieb den Testmodus wieder zu deaktivieren.
Fernbedienungsmodus Mit der Einstellung "Fernbedienungsmodus" sind die App
Funktionalitäten auf die Funktionen einer Fernbedienung beschränkt. Dieser ist geeignet für Benutzer, die nur auf die Grundfunktionen Zugriff erhalten sollen, z.B. Ihre Kinder.
60
Deutsch
Modelnummer FUAA35000 - Smartvest
Batterie
6 x AA (2 x 3) (1,5V) für Notstromversorgung
Batterielebensdauer
h
Ø 5
Betriebstemperatur
°C
0 - 40
Frequenz
MHz
868,3
Gewicht
g
540
Hygrometer
integriert
Maße
mm
279,6 x 89,3 x 193,8
Max. Funk-Zonen
32
Max. Luftfeuchtigkeit
%
80
Montage
Standmontage oder Wandmontage.
Netzwerkanschluss
Mbit.
10/100
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Schalldruck
dB
Aus, Niedrig (70), Hoch (90)
Spannungsversorgung
V
5
Stromaufnahme
mA
Max. 450
Modelnummer
FUHA35000 – Funk-Steckdose
Anschlüsse
SchuKostecker am Gerät (Typ:F); Schukodose am
Gerät (Typ:F)
Betriebstemperatur
°C
0 - 40
Frequenz
MHz
868
Gewicht
g
129
Maße
mm
55 x 99 x 31
Max. Luftfeuchtigkeit
%
80
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Sabotageüberwachung
Nein
Schaltleistung
W
< 3680
Signal Überprüfung
Ja, Zeitintervall 3h
Spannungsversorgung
V
250 AC
6. Technische Daten
61
Deutsch
Modelnummer
FUMK35000 – Öffnungsmelder
Batterie
1 x CR2032 (3V)
Batterielebensdauer
h
Ø 1 Jahre
Betriebstemperatur
°C
0 - 40
Frequenz
MHz
868,3
Gewicht
g
30
Maße
mm
40 x 71 x 14
Max. Luftfeuchtigkeit
%
80
Montage
Tür- oder Fenstermontage
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Sabotageüberwachung
Ja
Signal Überprüfung
Ja, Zeitintervall 3h
Modelnummer
FUBW35000 – Bewegungsmelder
Batterie
3 x AA (1,5V)
Batterielebensdauer
h
Ø 2 Jahre
Betriebstemperatur
°C
0 - 40
Detektionsverfahren
Wärmeerkennung
Energiesparmodus
s
120 (Nach erkannter Bewegung sendet der
Bewegungsmelder erst wieder nach 120 Sekunden
eine weitere Meldung)
Erfassungsbereich
m
12
Frequenz
MHz
868,3
Gewicht
g
163
Maße
mm
61 x 110 x 52
Max. Luftfeuchtigkeit
%
80
Montage
Wandmontage
Höhe > 2m
PIR-Blickwinkel
Horizontal: 105°
Vertikal: 45°
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Sabotageüberwachung
Ja
Signal Überprüfung
Ja, Zeitintervall 3h
62
Deutsch
Modelnummer
FURM35000 – Rauch-Hitze-Warnmelder
Alarmstummschaltung
M
10
Batterie
2 x AA (1,5V)
Batterielebensdauer
h
Ø 1 Jahr
Betriebstemperatur
°C
0 - 45
Erfassungsbereich
40
Frequenz
MHz
868,3
Gewicht
g
166
Maße
mm
32 x 120
Max. Luftfeuchtigkeit
%
93
Montage
Deckenmontage
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Signal Überprüfung
Ja, Zeitintervall 3h
Modelnummer FUSG35000 - Sirene
Batterie
4 x C (1,5V)
Batterielebensdauer
h
Ø 2 Jahre
Betriebstemperatur
°C
-10 - 50
Frequenz
MHz
868,3
Gewicht
g
870
Leuchtfarbe
Rot
Leuchtmittel
LED
Maße
mm
112 x 300 x 102
Max. Luftfeuchtigkeit
%
80
Montage
Wandmontage im geschützten Außenbereich
PIR-Blickwinkel
Horizontal: 105°, Vertikal: 45°
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Sabotageüberwachung
Ja
Schalldruck
dB
Aus, Niedrig (80), Hoch (100)
Schutzart
IP
44
Signal Überprüfung
Ja, Zeitintervall 3h
Spannungsversorgung
V
5
Stromaufnahme
mA
200
63
Deutsch
Modelnummer FUBE35000 – Fernbedienung
Batterie
1 x CR2032 (3V)
Batterielebensdauer
h
Ø 2 Jahre
Betriebstemperatur
°C
0 - 40
Frequenz
MHz
868,3
Gewicht
g
22
Maße
mm
30 x 60 x 14
Max. Luftfeuchtigkeit
%
80
Montage
Tür- oder Fenstermontage
Reichweite
m
Ca. 30, in Abhängigkeit von den örtlichen
Gegebenheiten
Sabotageüberwachung
Nein
Signal Überprüfung
Ja, Zeitintervall 3h
64
Loading...
