Funköffnungsmelder
Installationsanleitung
Radio-controlled opening detector
Installation Guide
Détecteur d’ouverture sans fil
Instructions d’installation
Draadloze openingsmelder
Installatie-instructies
Radiorilevatore di apertura
Guida di installazione
Trådløs åbningsmelder
Installationsvejledning
Radiowa czujka otwarcia
Instrukcja instalacji
FU8320W/B
FU8321W/B
PL
BOM - No. 12244849
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Funk-Öffnungsmelders. Dieses Gerät ist nach dem heutigen Stand
der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller (www.abus-sc.eu) hinterlegt. Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Montageanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
Dieser Funk-Öffnungsmelder dient zur Überwachung von Türen und Fenstern. Er überwacht
berührungslos den Zustand (offen/geschlossen) einer Tür oder eines Fensters und meldet diesen an eine
Funk-Alarmzentrale.
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG
Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und
die gegenseitige Anerkennung ihrer Konformität.
!
Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese
Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!
Das Produkt darf nicht geändert bzw. umgebaut werden.
D
Achtung !
!
D
Batteriewarnhinweise
Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine
lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten
Sie bitte die folgenden Hinweise:
Entsorgen Sie die Batterie nicht über den Hausmüll
Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden
und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden
Die Batterie darf nicht verbrannt werden
Die Batterie darf nicht mit Wasser in Berührung kommen
Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden
Die Batteriekontakte dürfen nicht kurzgeschlossen werden
Die Batterie darf nicht in die Hände von Kleinkindern gelangen
Die Batterie ist nicht wieder aufladbar
1. Lieferumfang:
1 x Installationsanleitung
1 x Magnet
1 x Batterie CR2 3V Lithium
1 x Magnethalter
1 x Öffnungsmelder
2 x Senkkopfschrauben (Magnethalter)
2 x Linsenkopfschrauben (Melder)
4 x Magnet Abstandsplatten
2 x Melder Abstandsplatten
4 x Steckbrücken (Jumper) auf der Elektronik
3. Inbetriebnahme:
Öffnen Sie das Gehäuse, indem Sie die Schraube
lösen und anschließend den Deckel entfernen.
2. Technische Daten:
Spannungsversorgung:
Batterietyp:
Stromaufnahme:
Frequenz:
Gewicht:
Abmaße BxHxT mm:
Batterielaufzeit:
Umweltklasse:
Sicherheitsgrad:
INCERT-Nr.:
Gehäusematerial.:
3V Li/MnO2
CR2
0,03A
868,6625 MHz / FM
ca. 53g
33x89x29
bis 36 Monate
I (-10-+55°C)
II
C0160194
ABS
!
Setzen Sie die Batterie in den Funköffnungsmelder
ein.
Achtung !
Beachten Sie die Polung!
D
4. Signal LED
Betriebszustand
Signal
Betriebsmodus
Kein Signal
Senden / Programmier Modus IR
4 x Blinken
Programmier Modus Melder intern
Kontinuierliches Blinken
5. LED aktivieren
Stecken Sie einen Jumper auf LK1und LK3.
Schließen Sie LK4 mit einem Jumper kurz, bis die
LED kontinuierlich blinkt. Danach entfernen Sie
diesen wieder, die LED ist jetzt aktiviert. Stellen Sie
die ursprüngliche Position der Jumper wieder her.
6. LED deaktivieren
Stecken Sie einen Jumper auf LK1. Schließen Sie
LK4 mit einem Jumper kurz, bis die LED
kontinuierlich blinkt. Danach entfernen Sie diesen
wieder, die LED ist jetzt deaktiviert. Stellen Sie die
ursprüngliche Position der Jumper wieder her.
Signal LED
D
9. Einlernen der Zone 2
(wenn erforderlich)
Schließen Sie den Anschluss „TAMP“ mit
einer Drahtbrücke an
der Anschlussklemme
Kontakt 4 und 5.
Öffnen und schließen Sie
die Verbindung „TAMP“,
bis der Empfänger den
Empfang bestätigt.
Auf den letzten Seiten befinden sich die
möglichen Konfigurationen der einzelnen
Zonen. Sie können diesen Funkmagnetkontakt
auch als Funkmodul nutzen.
7. Einlernen der Zonen:
Stellen Sie sicher, dass sich die Secvest (Empfänger)
jeweils im Einlernmodus befindet. Verwenden Sie ein
Funk - Universalmodul (Funkerweiterung), dann halten
Sie die Signal LED „SL“ des Melders max. 50mm über
den IR Empfänger und lernen Sie wie unten beschrieben
8. Einlernen der Zone1
Halten Sie den Wandabrisskontakt
„TS2“, im ausgebauten Zustand
auch den Deckelkontakt „TS1“
gedrückt.
Öffnen Sie einen dieser Kontakte,
bis der Empfänger den Empfang
bestätigt.
D
Achtung!
10. Montieren Sie den Melder:
nicht auf oder in der nähe von Metallflächen!
nicht unter 1m zu Gas-, Wasser- und Stromleitungen!
nicht in der Nähe von elektrischen Geräten z.B.,
Computer, Kopierer oder anderen Sendern!
11. Reichweite:
Die Reichweite ist abhängig von den Umgebungsbedingungen. Befestigen
Sie deshalb den Melder probeweise mit doppelseitigem Klebeband und lösen
Sie zum Test einen Alarm aus. Wurde dieses Signal von der Secvest nicht
empfangen, testen Sie den Melder an einer anderen Stelle. Die Signalstärke
sollte den Wert 3 nicht unterschreiten. Überprüfung mit der Secvest:
Gehen Sie in den Errichtermodus Test Meldersignal
12. Montageort:
Optimaler Montageort für den Funköffnungsmelder ist die obere Ecke Ihres
Fenster-/Tür-Rahmens. Achten Sie darauf, dass Sie den Melder auf einer
ebenen Fläche installieren, damit der Wandabrisskontakt TS2
(siehe Einlernen Zone 1) schaltet.
Anzeige: Secvest
!
D

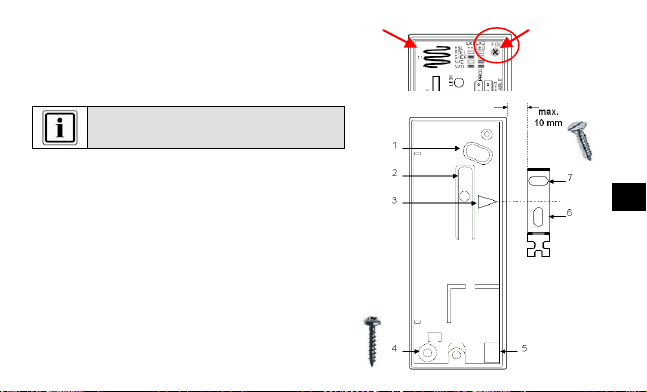

13. Montage:
Entfernen Sie die Platine aus dem Gehäuse. Schraube
„MS“ lösen, die Platine herausheben.
Befestigen Sie den Melder und den
Magnethalter mittig zur Markierung „3“ mit
max.10 mm Abstand.
Danach verwenden Sie die Bodenplatte des Melders und
des Magnethalters um die Befestigungslöcher 1, 4 und 6, 7
zu markieren
Verwenden Sie die Linsenkopfschrauben „ A“ für den
Melder und
die Senkkopfschrauben “B“ für den Magnethalter.
Achten Sie darauf, dass sich der Wandabrisskontakt „2“
nach innen bewegt.
Kabelöffnung „5“ für externe Melder,
max. 10 Meter Anschlusskabel.
MS
Leiterplatte
B
D
Verwenden Sie nur die Zone 2 des Melders, so sind die
Internen Sabotagekontakte TS1-2 deaktiviert.

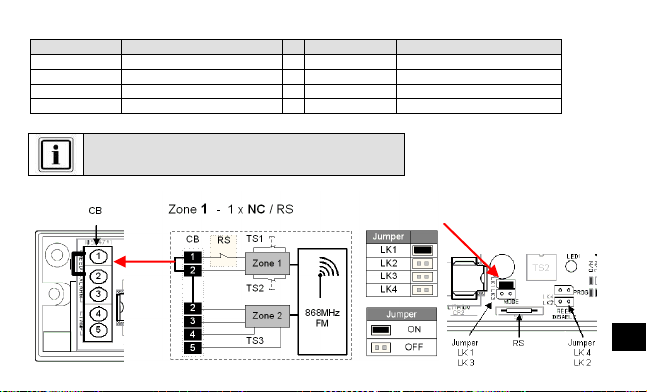

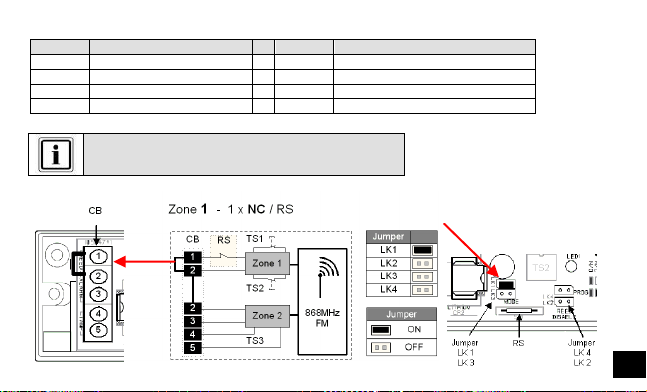

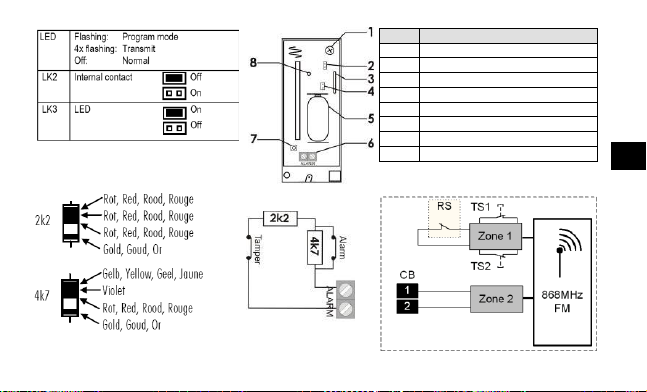

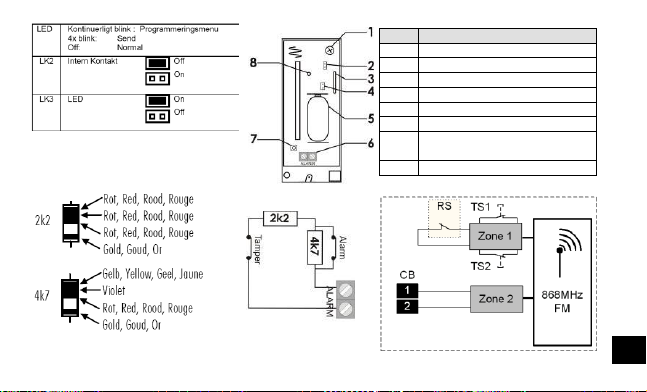

14. Konfigurationen :
(Werkseinstellung)
Fig.1
Abkürzungen
Beschreibung
Abkürzungen
Beschreibung
CB
Anschlussklemme .
TS1 - 2
Interne Sabotagekontakte .
RS
Reed Schalter
eTS3
Externer Sabotagekontakt
NC
Normal geschlossen
eS1 - 2
Externe Schaltkontakte
NO
Normal offen
D
Preface
Dear customers,
Many thanks for your purchase of this wireless opening detector. This device is built according to state-of-
the-art technology. It complies with current domestic and European regulations. Conformity has been
proven, and all related certifications are available from the manufacturer on request (www.abus-sc.eu).
To ensure proper and safe operation, it is your obligation to observe these installation instructions! In the
event of questions, please contact your local specialist dealer.
This wireless opening detector is used for monitoring doors and windows. It monitors the state
(open/closed) of a door or window without contact and reports this to a wireless alarm centre.
This product complies with the requirements of the EU directive: 1999/5/EC
“Directive on radio and telecommunications terminal equipment and
the mutual recognition of their conformity”.
!
Pay attention to the notes and instructions in these operating instructions! If you do not follow these
instructions, your guarantee claim becomes invalid! No liability can be accepted for resulting
damages!
The product may not be changed or modified in any way.
GB
Important!
!
GB
Battery warning!
The device is supplied with direct current from a 3 V lithium battery. To guarantee a long working
life and avoid fire and injury, please note the following:
Do not dispose of the battery in domestic waste.
Do not expose the battery to direct sunlight or sources of heat.
Do not store the battery under high temperatures.
The battery must not be burned.
The battery must not come into contact with water.
The battery must not be dismantled, pierced or otherwise damaged.
The battery contacts must not be short-circuited.
The battery must be kept away from small children.
The battery cannot be recharged.
1. Scope of delivery
1 x installation instructions
1 x magnet
1 x CR2 3 V lithium battery
1 x magnet holder
1 x opening detector
2 x countersunk screws (magnet holder)
2 x rounded head screws (detector)
4 x magnet spacers
2 x detector spacers
4 x jumpers
3. Putting into operation
Open the housing by loosening the screw and then
removing the cover.
2. Technical data
Power supply:
Battery type:
Power consumption:
Frequency:
Weight:
Dimensions (WxHxD in mm):
Battery life:
Environment class:
Security level:
INCERT no.:
Housing material:
3 V Li/MnO2
CR2
0.03 A
868.6625 MHz / FM
ca. 53 g
33x89x29
Up to 36 months
I (-10 to +55 °C)
II
C0160194
ABS
!

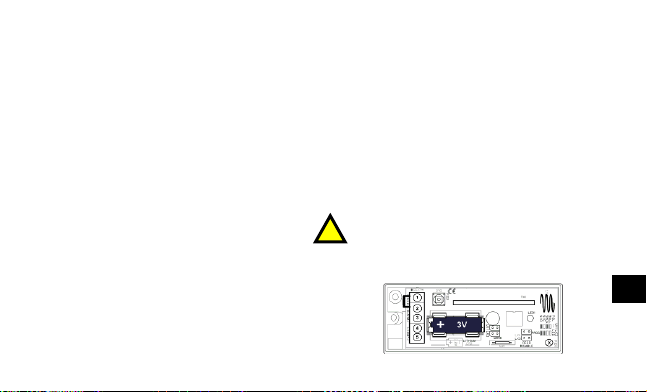

Insert the battery into the wireless opening detector.
Important!
Check for correct polarity!
GB
4. Signal LEDs
Operating state
Signal
Operating mode
No signal
Transmit / IR programming mode
4 x flash
Programming mode for internal
detectors
Continuous
flashing

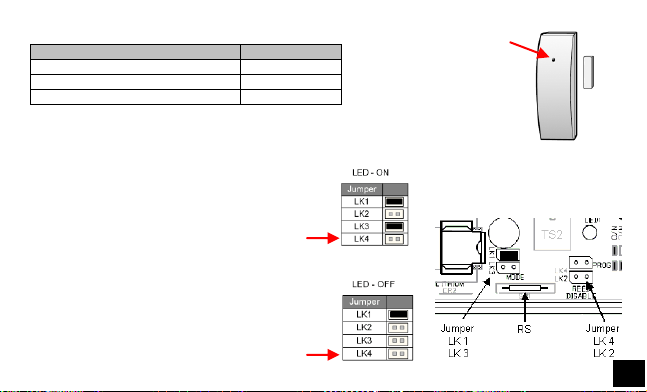

5. Activating the LED
Attach a jumper to contacts LK1 and LK3. Shortcircuit the LK4 contact with a jumper until the LED
flashes continuously. Remove this again. The LED
is now activated. Restore the original position of
the jumper.
6. Deactivating the LED
Attach a jumper to contact LK1. Short-circuit the
LK4 contact with a jumper until the LED flashes
continuously. Remove this again. The LED is now
deactivated. Restore the original position of the
jumper.
Signal LED
GB

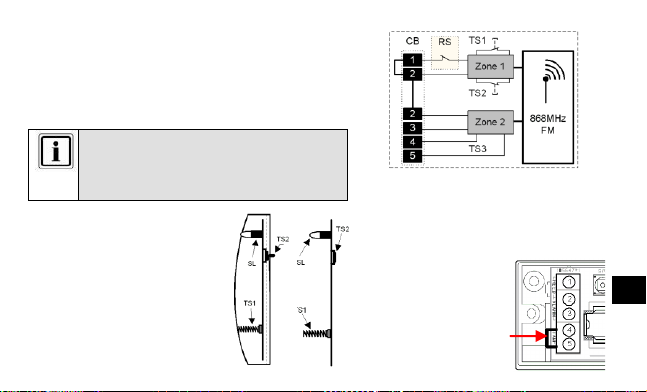

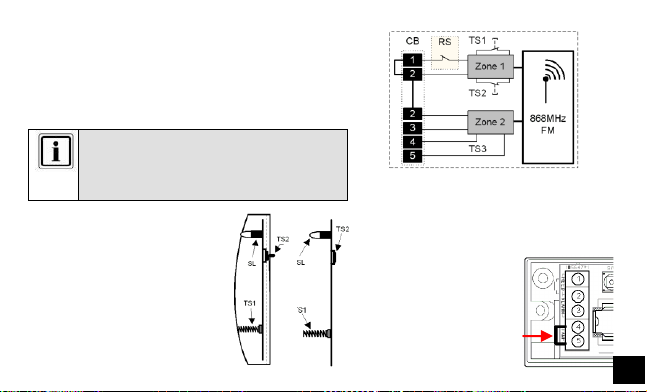

9. Training zone 2
(if necessary)
Connect the “TAMP”
contact with a jumper on
the terminal connector
strip of contacts 4 and 5.
Open and close the
“TAMP” connection until
successful reception is
confirmed.
The possible configurations of the individual
zones can be found on the previous pages. You
can also use this wireless magnet contact as a
wireless module.
7. Training the zones
Ensure that the Secvest (receiver) is in learning mode.
Using a wireless accessory module (wireless
extension), hold the “SL” signal LED of the detector at a
maximum of 50 mm above the IR receiver. Train the
zones as described below.
8. Training zone 1
Keep the “TS2” anti-removal wall
contact pressed. When deinstalled,
also keep the “TS1” cover contact
pressed.
Open one of these contacts until
successful reception is confirmed.
GB
Important!
10. Attaching the detector
Do not attach on or near metal surfaces!
Do not attach within 1 metre of gas, water or power lines!
Do not attach near electronic devices (e.g. computers,
photocopiers or other detectors)!
11. Range
The range is dependent on the surrounding conditions. Therefore, use
double-sided adhesive tape to fix the detector temporarily in different
locations and test it by triggering an alarm. If this signal is not detected by the
Secvest, move the detector to a new position. The signal strength should not
fall below 3. Testing using the Secvest: Installer menu Test Detector
signal
12. Installation location
The best place to install the wireless opening detector is the upper corner of
the window/door frame. Ensure that the detector is installed on a flat surface
so the TS2 contact switches correctly (see “Training zone 1”).
Displays: Secvest
!
GB
13. Installation
Remove the PCB from the housing. Loosen the “MS” screw
and lift out the PCB.
Fasten the detector and magnet holder
centrally to the “3” marking with a maximum
spacing of 10 mm.
Use the base plate of the detector and the magnet holder to
mark the fastening holes 1, 4, 6 and 7.
Use the rounded head screw “A” for the detector and the
countersunk screw “B” for the magnet holder.
Ensure that the anti-removal wall contact “2” can be moved
inwards.
Cable opening “5” for external detectors with a connection
cable of max. 10 metres.
MS
PCB
B
GB
Only use zone 2 of the detector, as the internal tamper
contacts TS1-2 are deactivated in this way.
14. Configuration
(factory default setting)
Fig. 1
Abbreviations
Description
Abbreviations
Description
CB
Terminal connector strip
TS1 - 2
Internal tamper contacts
RS
Reed switch
eTS3
External tamper contact
NC
Normal closed contact
eS1 - 2
External switch contacts
NO
Normal open contact
GB
Préface
Chère cliente, cher client,
Nous vous remercions d’avoir porté votre choix sur ce détecteur d’ouverture sans fil. Le présent produit
fait appel à une technologie de pointe. Il est conforme aux exigences des directives européennes et
nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents
correspondants ont été déposés chez le fabricant (www.abus-sc.eu). Pour qu’un fonctionnement en toute
sécurité puisse être assuré, lire attentivement le présent document. Pour de plus amples renseignements,
veuillez vous adresser à votre vendeur spécialiste sur site.
Le présent détecteur d’ouverture sert à la surveillance de portes et de fenêtres. Il surveille sans contact
l’état (ouvert/fermé) d’une porte ou d’une fenêtre et signale cet état à une centrale d’alarme sans fil.
Ce produit est conforme aux exigences de la directive européenne : 1999/5/CE
Directive R&TTE (Radio and Telecommunications Terminal Equipment) et
la reconnaissance de leur conformité mutuelle.
!
Tenir compte des instructions et des consignes de la présente notice ! Le non-respect des
présentes instructions entraîne la déchéance de la garantie ! La société ne saurait être tenue
responsable des dommages indirects !
Une modification ou une transformation de la structure d’une quelconque partie de ce produit n’est
pas autorisée.
F
Attention !
!
Avertissements concernant la pile
F
L’appareil est alimenté en tension continue par une pile au lithium de 3 V. Pour assurer
une vie longue durée à la pile et éviter les incendies et les préjudices corporels, veuillez
tenir compte des consignes ci-après :
Ne pas jeter la pile dans les ordures ménagères.
La pile ne doit être ni directement exposée à une source de chaleur ou un rayonnement
solaire ni conservée dans un lieu à très haute température.
Ne pas faire brûler la pile.
La pile ne doit pas entrer en contact avec de l’eau.
Elle ne doit être ni démontée, ni percée, ni endommagée.
Les contacts de la pile ne doivent pas être court-circuités.
Mettre la pile hors de portée des enfants en bas-âge.
La pile n’est pas rechargeable.
1. Contenu de la livraison :
1 x instructions d’installation
1 aimant
1 x pile CR2 3 V au lithium
1 support magnétique
1 détecteur d’ouverture
2 vis à tête noyée (support magnétique)
2 vis à tête cylindrique (détecteur)
4 plaques de calage de l’aimant
2 plaques de calage du détecteur
4 straps enfichables (cavaliers) sur l’électronique
3. Mise en service :
Ouvrir le boîtier en desserrant la vis, puis en
retirant le couvercle.
2. Fiche technique :
Alimentation :
Type de pile :
Consommation :
Fréquence :
Poids :
Dimensions LxHxP mm :
Durée de service de la pile :
Classe environnementale :
Niveau de sécurité :
N° INCERT :
Boîtier :
3V Li/MnO2
CR2
0,03 A
868,6625 MHz/FM
env. 53 g
33x89x29
36 mois maxi.
I (-10-+55 °C)
II
C0160194
ABS
!
Introduisez la pile dans le détecteur d’ouverture
sans fil.
Attention !
Faire attention à la polarité !
F
4. DEL de signalisation:
Etat de fonctionnement
Signal
Mode de fonctionnement
Aucun signal
Emission / Mode de programmation IR
4 clignotements
Mode de programmation détecteur
interne
Clignotement
continu
5. Activation de DEL :
Enfichez un cavalier sur LK1 et LK3. Shuntez LK4
à l’aide d’un cavalier jusqu’à ce que la DEL
clignote continuellement. Retirez-le ensuite. La
DEL est maintenant active. Remettre le cavalier
sur sa position d’origine.
6. Désactivation de LED :
Enfichez un cavalier sur LK1. Shuntez LK4 à l’aide
d’un cavalier jusqu’à ce que la DEL clignote
continuellement. Retirez-le ensuite. La DEL est
maintenant désactivée. Remettre le cavalier sur sa
position d’origine.
DEL de
signalisation
F
9. Apprentissage de la zone 2:
(si nécessaire)
Reliez la borne « TAMP »
à la borne contact 4 et 5
à l’aide d’un cavalier.
Ouvrez et fermez la
connexion « TAMP »,
jusqu’à ce que le
récepteur confirme.
Aux dernières pages, vous trouverez les
configurations possibles des diverses zones.
Ce contact magnétique sans fil peut également
être utilisé en tant que module radio.
7. Apprentissage des zones :
Assurez-vous que la Secvest (récepteur) soit à chaque fois
en mode d’apprentissage. Utilisez un module universel
sans fil (extension radio), puis tenez la DEL de
signalisation « SL » du détecteur à 50 mm maxi. au-dessus
du récepteur IR et procédez à l’apprentissage des zones
comme décrit ci-après.
8. Apprentissage de la
zone 1 :
Maintenez le contact antiarrachement mural « TS2 », à l’état
démonté également le contact de
couvercle « TS1 » enfoncés.
Ouvrez l’un de ces contacts jusqu’à
ce que le récepteur accuse
réception.
F
Attention !
10. Ne pas monter le détecteur :
sur ou à proximité de surfaces métalliques !
à moins de 1 m de conduites de gaz, d’eau ou de lignes de courant !
à proximité d’appareils électriques, tels que des ordinateurs, des
photocopieurs ou autres émetteurs !
11. Portée :
La portée dépend des conditions ambiantes. Fixez donc le détecteur à titre
d’essai à l’aide de ruban adhésif double face et déclenchez une alarme
d’essai. Si ce signal n’a pas été reçu par la Secvest, testez le détecteur à un
autre endroit. L’intensité du signal ne doit pas être inférieure à la valeur 3.
Vérification avec la Secvest: Passez en mode installateur Test Portée
Radio
12. Site de montage :
Le coin supérieur de votre fenêtre/encadrement de porte est un site de
montage optimal du détecteur d’ouverture de porte. Veillez à installer le
détecteur sur une surface plane, pour que le contact anti-arrachement murale
TS2 commute (voir Apprentissage de la zone 1).
Affichage : Secvest
!
F
13. Montage :
Retirez la platine du boîtier. Desserrez la vis « MS » et
retirez la platine en la soulevant.
Fixez le détecteur et le support magnétique
en les centrant par rapport au repère « 3 » et
à 10 mm de distance maxi.
Utilisez ensuite l’embase du détecteur et du support
magnétique pour le repérage des trous de fixation 1, 4
et 6, 7.
Utilisez les vis à tête cylindrique « A » pour le détecteur et
les vis à tête noyée « B » pour le support magnétique.
Veillez à ce que le contact anti-arrachement mural « 2 » se
déplace vers l’intérieur.
Passe-câble « 5 » pour détecteur externe, câble de
raccordement de 10 mètres maxi.
MS
Carte de
circuits
imprimés
B
F
Si vous n’utilisez que la zone 2 du détecteur, les contacts
anti-sabotage internes TS1-2 sont désactivés.
14. Configurations :
(réglage d’usine)
Fig. 1
Abréviations
Description
Abréviations
Description
CB
Borne de raccordement.
TS1 - 2
Contacts anti-sabotage internes
RS
Contact à lames souples
eTS3
Contact anti-sabotage externe
NC
Normalement fermé
eS1 - 2
Contacts de commutation externes
NO
Normalement ouvert
F
Voorwoord
Geachte klant,
Wij bedanken u voor de aankoop van deze draadloze openingsmelder. Dit apparaat is met de
allernieuwste techniek gebouwd. Het voldoet aan de eisen van de geldende Europese en nationale
richtlijnen. De conformiteit is aangetoond, en de overeenkomstige verklaringen en documenten zijn bij de
fabrikant (www.abus-sc.eu) gedeponeerd. Om een gebruik zonder gevaren te garanderen, moet u als
gebruiker deze montage-instructies in acht nemen! Als u vragen heeft, neem dan a.u.b. contact op met uw
speciaalzaak.
Deze draadloze openingsmelder dient voor de bewaking van deuren en ramen. Hij bewaakt zonder
aanraking de toestand (open/gesloten) van een deur of een raam en meldt dit aan een draadloze
alarmcentrale.
Dit toestel voldoet aan de eisen van de EU-richtlijn: 1999/5/EG
Richtlijn over draadloze installaties en telecommunicatie-inrichtingen en
!
Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich niet aan deze
handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor
gevolgschade!
Het product mag niet gewijzigd of omgebouwd worden.
NL
Let op!
!
NL
Waarschuwingen i.v.m. de batterij
Het toestel wordt door een 3V lithium batterij van gelijkspanning voorzien. Om een lange
levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende
aanwijzingen in acht te nemen:
Voer de batterij niet via het huisvuil af.
De batterij mag niet direct aan een warmtebron of zonlicht blootgesteld worden
en mag niet op een plaats met heel hoge temperatuur bewaard worden
De batterij mag niet worden verbrand.
De batterij mag niet met water in aanraking komen.
De batterij mag niet uiteen gehaald worden, er mag niet in worden geprikt en ze
mag niet beschadigd worden.
De batterijconatcten mogen niet kortgesloten worden.
De batterij mag niet in de handen van kleine kinderen terecht komen.
De batterij is niet herlaadbaar.
1. Leveromvang:
1 x installatie-instructies
1 x magneet
1 x batterij CR2 3 V lithium
1 x magneethouder
1 x openingsmelder
2 x platkopschroeven (magneethouder)
2 x lenskopschroeven (melder)
4 x magneet afstandsplaten
2 x melder afstandsplaten
4 x geleiderbruggen (jumper) op de elektronica
3. Ingebruikneming:
Open het huis door de schroef los te draaien en
vervolgens het deksel te verwijderen.
2. Technische gegevens:
Spanningsvoeding:
Batterijtype:
Stroomopname:
Frequentie:
Gewicht:
Afmetingen b x h x d mm:
Batterijlooptijd:
Milieuklasse:
Veiligheidsgraad:
INCERT-nr.:
Materiaal van het huis:
3V Li/MnO2
CR2
0,03 A
868,6625 MHz / FM
ca. 53 g
33x89x29
tot 36 maanden
I (-10 - +55 °C)
II
C0160194
ABS
!
Plaats de batterij in de draadloze openingsmelder.
Let op!
Let op de juiste polen!
NL
4. Signaal-LED
Bedrijfstoestand
Signaal
Bedrijfsmodus
Geen signaal
Zenden / programmeermodus IR
4 x knipperen
Programmeermodus melder intern
Permanent knipperen
5. LED activeren
Steek een jumper op LK1 en LK3. Sluit LK4 met
een jumper kort tot de LED permanent knippert.
Daarna verwijdert u die opnieuw, de LED is nu
geactiveerd. Zet de jumper weer in zijn
oorspronkelijke positie.
6. LED deactiveren
Steek een jumper op LK1. Sluit LK4 met een
jumper kort tot de LED permanent knippert. Daarna
verwijdert u die opnieuw, de LED is nu
gedeactiveerd. Zet de jumper weer in zijn
oorspronkelijke positie.
Signaal-LED
NL
9. Inlezen van de zone 2
(indien vereist)
Sluit de aansluiting
„TAMP” met een
geleiderbrug aan de
aansluitklem contact
4 en 5.
Open en sluit de
verbinding „TAMP” tot de
ontvanger de ontvangst
bevestigt.
Op de laatste pagina’ s bevinden zich de
mogelijke configuraties van de verschillende
zones. U kunt dit draadloze magneetcontact
ook als draadloze module gebruiken.
7. Inlezen van de zones:
Zorg ervoor dat de Secvest (ontvanger) zich telkens in de
inleesmodus bevindt. Gebruik een draadloze universele
module (draadloze uitbreiding), dan houd u de signaalLED „SL” van de melder max. 50 mm boven de IRontvanger en leest u de zones in, zoals onderaan
beschreven.
8. Inlezen van de zone 1
Houd het wandlostrekcontact
„TS2”, in gedemonteerde toestand
ook het dekselcontact „TS1”
ingedrukt.
Open één van deze contacten tot de
ontvanger de ontvangst bevestigt.
NL
Let op!
10. Monteer de melder:
niet op of in de buurt van metalen vlakken!
niet onder 1 m van gas-, water- en stroomleidingen!
niet in de buurt van elektrische apparaten, bijv. computers,
kopieerapparaten of andere zenders!
11. Reikwijdte:
De reikwijdte is afhankelijk van de omgevingsomstandigheden. Bevestig
daarom de melder bij wijze van proef met dubbelzijdige plakband en activeer
bij wijze van test een alarm. Werd dit signaal door de Secvest niet
ontvangen, dan test u de melder op een andere plaats. De signaalsterkte
mag de waarde 3 niet onderschreiden. Controle met de Secvest: Ga naar
het programmeermenu Test Meldersignaal
12. Montageplaats:
Optimale montageplaats voor de draadloze openingsmelder is de bovenste
hoek van uw raam-/deurkozijn. Zorg ervoor dat u de melder op een effen
oppervlak installeert, zodat het wandlostrekcontact TS2 (zie inlezen zone 1)
schakelt.
Weergave: Secvest
!
NL
13. Montage:
Verwijder de printplaat uit het huis. Schroef „MS” lossen, e
printplaat eruit tillen.
Bevestig de melder en de magneethouder
centraal t.o.v. de markering „3” op
max. 10 mm afstand.
Daarna gebruikt u de bodemplaat van de melder en van de
magneethouder om de bevestigingsgaten 1, 4 en 6, 7 te
markeren.
Gebruik de lenskopschroeven „A” voor de melder en de
platkopschroeven „B” voor de magneethouder.
Zorg ervoor dat het wandlostrekcontact „2” naar binnen
beweegt.
Kabelopening „5” voor externe melders, max. 10 meter
aansluitkabel.
MS
Printplaat
B
NL
Gebruik alleen de zone 2 van de melder, dan zijn de
interne sabotagecontacten TS1-2 gedeactiveerd.
14. Configuraties:
(fabrieksinstelling)
Afb. 1
Afkortingen
Beschrijving
Afkortingen
Beschrijving
CB
Aansluitklem .
TS1 - 2
Interne sabotagecontacten
RS
Reed schakelaar
eTS3
Extern sabotagecontact
NC
Normaal gesloten
eS1 - 2
Externe schakelcontacten
NO
Normaal open
NL
Prefazione
Egregio cliente,
la ringraziamo per aver acquistato questo radiorilevatore di apertura. Questo apparecchio è stato
realizzato secondo gli attuali standard della tecnica. E risponde ai requisiti richiesti dalle vigenti direttive
europee e nazionali. La conformità è stata comprovata, mentre le dichiarazioni e la relativa
documentazione sono depositate presso il produttore (www.abus-sc.eu). Al fine di garantire un
funzionamento sicuro, in qualità di utente lei è tenuto ad osservare le istruzioni per il montaggio. In caso di
dubbi la preghiamo di rivolgersi al suo rivenditore specializzato.
Il radiorilevatore d’apertura consente di sorvegliare porte e finestre. Esso sorveglia a distanza lo stato
(aperto/chiuso) di una porta o finestra e lo segnala ad una centrale di allarme radio.
Questo apparecchio soddisfa i requisiti richiesti dalla direttiva UE: 1999/5/CE
Direttiva relativa ai radiotrasmittenti e agli impianti di telecomunicazione e
riconoscimento reciproco di conformità.
!
Osservare le indicazioni e le avvertenze fornite nelle presenti istruzioni! La mancata osservanza
delle presenti istruzioni comporta l’annullamento della garanzia. È esclusa la responsabilità per
danni indiretti.
Il prodotto nella non deve essere modificato e/o ricostruito.
I
Attenzione!
!
Avvertenza batteria
I
Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua.
Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente
avvertenze:
Non smaltire le batterie con i rifiuti domestici
Le batterie non vanno esposte direttamente a fonti di calore o raggi solari
né conservate in un luogo con temperature troppo elevate
La batteria non va bruciata
La batteria non deve venire a contatto con l’acqua
La batteria non va smontata, forata o danneggiata
I contatti della batteria non vanno cortocircuitati
Tenere le batterie lontano dalla portata dei bambini
Le batterie non sono ricaricabili
1. Fornitura:
1 manuale di istruzioni per l’installazione
1 magnete
1 batteria CR2 al litio da 3 V
1 supporto magnetico
1 rilevatore d’apertura
2 viti a testa esagonale (supporto magnetico)
2 viti a testa cilindrica (rilevatore)
4 piastre distanziatrici magnete
2 piastre distanziatrici rilevatore
4 ponticelli (jumper) sul sistema elettronico
3. Messa in funzione:
Aprire l’alloggiamento allentando la vite, quindi
rimuovere il coperchio.
2. Dati tecnici:
Alimentazione di tensione:
Tipo batteria:
Corrente assorbita:
Frequenza:
Peso:
Ingombro LxAxP mm:
Tempo di carica della batteria:
Classe environnementale:
Grado di sicurezza:
N. INCERT:
Materiale alloggiamento:
3V Li/MnO2
CR2
0,03 A
868,6625 MHz/FM
ca. 53 g
33x89x29
fino a 36 mesi
I (-10-+55 °C)
II
C0160194
ABS
!
Inserire la batteria nel radiorilevatore d’apertura.
Attenzione!
Rispettare la polarità!
I
4. Segnale LED:
Stato di esercizio
Segnale
Modalità di funzionamento
Nessun segnale
Invia / Modalità programmatore IR
4 lampeggiamenti
Modalità programmatore rilevatore
interno
Lampeggiamento
continuo
5. Attivazione LED:
Inserire un jumper su LK1e LK3. Collegare LK4
con un jumper creando un cortocircuito, fintanto
che il LED lampeggia in modo continuo. Dopodiché
rimuoverlo nuovamente, e a questo punto il LED è
attivato. Ripristinare la posizione originaria del
jumper.
6. Disattivazione del LED:
Inserire un jumper su LK1. Collegare LK4 con un
jumper creando un cortocircuito, fintanto che il LED
lampeggia in modo continuo. Dopodiché
rimuoverlo nuovamente, e a questo punto il LED è
disattivato. Ripristinare la posizione originaria del
jumper.
Segnale LED
I
9. Inizializzazione della zona 2
(se necessario)
Chiudere il collegamento
“TAMP” con un ponticello
in corrispondenza del
morsetto contatto 4 e 5.
Aprire e chiudere la
connessione “TAMP”
finché il ricevitore non ha
confermato la ricezione.
Nell’ultima pagina sono esposte le possibili
configurazioni delle singole zone. È possibile
utilizzare questo contatto magnetico via radio
anche come modulo radio.
7. Inizializzazione delle zone:
Assicurarsi che il Secvest (ricevitore) si trovi nella
rispettiva modalità di inizializzazione. Utilizzare un
modulo universale radio (ampliamento radio), quindi
mantenere il segnale LED “SL” del rilevatore al massimo
50 mm al disopra del ricevitore IR e inizializzare le zone
descritte in seguito.
8. Inizializzazione della
zona 1:
Mantenere premuto il contatto
antidistacco a parete “TS2” e,
in stato di disassemblato, anche il
contatto parete-soffitto “TS1”.
Aprire uno di questi contatti finché il
ricevitore non ha confermato la
ricezione.
I
Attenzione!
10. Montare il rilevatore
non su superfici metalliche o in prossimità di esse!
non a meno di 1m di distanza da linee elettriche e tubature per
acqua e gas!
non nelle vicinanze di apparecchi elettrici, ad es. computer,
fotocopiatrici o altri trasmettitori!
11. Portata:
La portata dipende dalle condizioni ambientali. Effettuare un fissaggio
provvisorio del rilevatore mediante nastro biadesivo e far scattare un allarme
di prova. Nel caso in cui il Secvest non dovesse ricevere il segnale, testare il
rilevatore in un luogo diverso. La potenza del segnale non dovrebbe essere
inferiore al valore 3. Verifica col Secvest: spostarsi su Modalità installatore
Test Segnale rilevatore
12. Punto di montaggio:
Il punto ottimale per montaggio del radiorilevatore d’apertura è l’angolo
superiore del telaio della finestra o della porta. Fare attenzione al fatto che il
rilevatore venga installato su una superficie piana, in modo che il contatto
antidistacco a parete (vedi inizializzazione zona 1) venga fatto scattare.
Indicatore: Secvest 868
!
I
13. Montaggio:
Rimuovere la scheda dall’alloggiamento. Allentare la vite “MS”
ed estrarre la piastra.
Fissare il rilevatore e il supporto magnetico al
centro in corrispondenza della marcatura “3”
ad una distanza al massimo pari a 10 mm.
Dopodiché utilizzare la piastra di base del rilevatore e del
supporto magnetico per contrassegnare i fori di fissaggio 1, 4
e 6, 7.
Utilizzare le viti a testa cilindrica “A” per il rilevatore e le viti a
testa esagonale “B” per il supporto mangnetico.
Fare attenzione che il contatto antidistacco a parete “2” si
muova verso l’interno.
Apertura per cavo “5” per rilevatori esterni, cavo di
collegamento max. 10 metri.
MS
Scheda a circuito
stampato
B
I
Utilizzare solo la zona 2 del rilevatore; in tal modo i
contatti antisabotaggio interni TS1-2 sono disattivati.
14. Configurazioni:
(Impostazione di default)
Ill. 1
Abbreviazioni
Descrizione
Abbreviazioni
Descrizione
CB
Morsetto .
TS1 - 2
Contatto antisabotaggio interno
RS
Interruttore Reed
eTS3
Contatto antisabotaggio esterno
NC
Normalmente chiuso
eS1 - 2
Contatti di interruzione esterni
NO
Normalmente aperto
I
Forord
Kære kunde.
Tak, fordi du har valgt at købe denne trådløse åbningsmelder. Apparatet er konstrueret i
overensstemmelse med den nyeste tekniske udvikling. Det opfylder kravene i de gældende europæiske
og nationale direktiver. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter
befinder sig hos producenten (www.abus-sc.eu). For at kunne sikre en ufarlig drift skal du som bruger
være opmærksom på denne monteringsvejledning! Har du spørgsmål, bedes du henvende dig til din
specialforhandler.
Denne trådløse åbningsmelder er beregnet til at overvåge døre og vinduer. Den overvåger tilstanden
(åbnet/lukket) for en dør eller et vindue uden at røre den/det, og melder dette til den trådløse alarmcentral.
Dette apparat opfylder kravene i følgende EU-direktiv: 1999/5/EF
Direktiv om radio- og teleterminaludstyr og
den gensidige anerkendelse af deres overensstemmelse.
!
Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke overholder denne
vejledning, bortfalder dit garantikrav! For følgeskader påtager vi os intet ansvar!
Produktet må ikke forandres eller ombygges.
DK
Vigtigt !
!
DK
Batteriadvarselshenvisninger
Apparatet forsynes med jævnspænding af et 3 V-litiumbatteri. For at garantere en lang levetid og
undgå brande og kvæstelser skal du overholde følgende henvisninger:
Batteriet må ikke bortskaffes med husholdningsaffaldet.
Batteriet må ikke udsættes for en varmekilde eller direkte solstråling
og må ikke opbevares på et sted med meget høje temperaturer.
Batteriet må ikke brændes.
Batteriet må ikke komme i berøring med vand.
Batteriet må ikke skilles ad, stikkes i eller beskadiges.
Batterikontakterne må ikke kortsluttes.
Batteriet må ikke komme i hænderne på små børn.
Batteriet er ikke genopladeligt.
1. Leveringsomfang:
1 x installationsvejledning
1 x magnet
1 x batterie CR2 3 V lithium
1 x magnetholder
1 x åbningsmelder
2 x forsænkede skruer (magnetholder)
2 x rundhovede skruer (melder)
4 x magnet afstandsplader
2 x melder afstandsplader
4 x jumpere på elektronik
3. Idriftsættelse:
Åbn huset ved at skrue skruen ud og derefter fjerne
dækslet.
2. Tekniske data:
Spændingsforsyning:
Batteritype:
Strømforbrug:
Frekvens:
Vægt:
Mål BxHxD mm:
Batterilevetid:
Miljøklasse:
Sikkerhedsgrad:
INCERT-nr.:
Kabinetmateriale:
3 V Li/MnO2
CR2
0,03 A
868,6625 MHz / FM
ca. 53 g
33x89x29
op til 36 måneder
I (-10 - +55 °C)
II
C0160194
ABS
!
Sæt batteriet i den trådløse åbningsmelder.
Vigtigt !
Vær opmærksom på polariteten!
DK
4. Signal-LED
Driftstilstand
Signal
Driftsmodus
Intet signal
Send / programmeringsmenu IR
4 x blink
Programmeringsmenu melder intern
Kontinuerligt blink
5. Aktivering af LED
Sæt en jumper på LK1 og LK3. Kortslut LK4 med
en jumper, indtil LED’en blinker kontinuerligt. Fjern
den derefter igen, LED’en er nu aktiv. Stil jumperen
på plads igen i dens oprindelige position.
6. Deaktivering af LED
Sæt en jumper på LK1. Kortslut LK4 med en
jumper, indtil LED’en blinker kontinuerligt. Fjern
den derefter igen, LED’en er nu deaktiveret. Stil
jumperen på plads igen i dens oprindelige position.
Signal-LED
DK
9. Indlæring af zone 2
(hvis nødvendigt)
Forbind tilslutningen
“TAMP” med en jumper på
tilslutningsklemmen
kontakt 4 og 5.
Åbn og luk forbindelsen
“TAMP”, indtil modtageren
bekræfter modtagelsen.
På de sidste sider findes de mulige
konfigurationer af de enkelte zoner. Du kan
også bruge denne trådløse magnetkontakt som
trådløst modul.
7. Indlæring af zonerne:
Kontrollér, at Secvest (modtager) befinder sig i
indlæringsfunktionen. Anvend et trådløst universalmodul
(trådløs udvidelse), hold derefter signal-LED’en “SL” til
melderen maks. 50 mm over IR-modtageren, og indlær
zonerne som beskrevet forneden.
8. Indlæring af zone 1
Hold vægafrivningskontakten “TS2”
og dækselkontakten “TS1” når
afmonteret trykket nede.
Åbn en af disse kontakter, indtil
modtageren bekræfter modtagelsen.
DK
Vigtigt!
10. Montering af melderne:
ikke på eller i nærheden af metalflader!
ikke under 1 m afstand til gas-, vand-, og strømledninger!
ikke i nærheden af eletrisk udstyr, f.eks. computere,
kopimaskiner eller andre sendere!
11. Rækkevidde:
Rækkevidden afhænger af omgivelsesbetingelserne. Fastgør derfor melderen
forsøgsvist med dobbeltklæbende tape, og udløs en testalarm. Hvis signalet
fra Secvest ikke blev modtaget, skal du teste melderen på et andet sted.
Signalstyrken bør ikke underskride værdi 3. Kontrol med Secvest: Åbn
programmeringsmenuen Test Meldersignal
12. Montagested:
Optimalt montagested for den trådløse åbningsmelder er det øverste hjørne
af dit vindue-/dørramme. Vær opmærksom på, at melderen installeres på en
plan flade, så vægafrivningskontakten TS2 (se Indlæring af zone 1) kobler.
Visning: Secvest 868
!
DK
13. Montage:
Fjern printkortet fra huset. Løsn skruen “MS”, tag printkortet ud.
Fastgør melderen og magnetholderen i
midten til at markere “3” med maks.10 mm
afstand.
Derefter skal du benytte melderens og magnetholderens
bundplade for at markere fastgørelseshullerne 1, 4 og 6, 7.
Anvend de rundhovede skruer “A” til melderen og de
forsænkede skruer “B” til magnetholderen.
Vær opmærksom på, at vægafrivningskontakten “2”
bevæger sig indad.
Kabelåbning “5” til eksterne meldere, maks. 10 meter
tilslutningskabel.
MS
Printkort
B
DK
Anvend kun melderens zone 2, så er de interne
sabotagekontakter TS1-2 deaktiverede.
14. Konfigurationer:
(Fabriksindstilling)
Fig. 1
Forkortelser
Beskrivelse
Forkortelser
Beskrivelse
CB
Tilslutningsklemme .
TS1 - 2
Interne sabotagekontakter
RS
Reed-kontakt
eTS3
Ekstern sabotagekontakt
NC
Normalt lukket
eS1 - 2
Eksterne koblingskontakter
NO
Normalt åben
DK
Wstęp
Szanowna Klientko, Szanowny Kliencie,
Dziękujemy za zakup radiowej czujki otwarcia. Urządzenie jest skonstruowane zgodnie z aktualnym
stanem techniki. Spełnia ono wymagania obowiązujących norm europejskich i krajowych.
Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u producenta
(www.abus-sc.eu). Aby zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej
instrukcji montażu! Z pytaniami proszę zwracać się do specjalistycznego sprzedawcy.
Radiowa czujka otwarcia służy do monitorowania drzwi i okien. Monitoruje bezstykowo stan
(otwarte/zamknięte) drzwi lub okna i przekazuje ten stan do radiowej centrali alarmowej.
To urządzenie spełnia wymagania dyrektywy WE: Dyrektywa 1999/5/WE o instalacjach radiowych
i urządzeniach telekomunikacyjnych oraz wzajemnym uznawaniu ich zgodności.
!
Przestrzegaj wskazówek zawartych w niniejszej instrukcji! Nieprzestrzeganie instrukcji pociąga za
sobą utratę praw gwarancyjnych! Nie ponosimy odpowiedzialności cywilnej za szkody następcze!
Produktu nie wolno zmieniać ani przebudowywać.
PL
Uwaga!
!
PL
Ostrzeżenia dotyczące baterii
Urządzenie jest zasilane napięciem stałym przez baterię litową 3 V.
Aby zapewnić długą żywotność baterii i uniknąć pożarów oraz urazów,
przestrzegaj następujących wskazówek.
Nie wyrzucaj zużytych baterii razem z odpadami domowymi.
Bateria nie może być narażona na działanie źródeł ciepła lub promieniowania słonecznego
ani przechowywana w miejscach o bardzo wysokiej temperaturze.
Baterii nie wolno spalać.
Bateria nie może kontaktować się z wodą.
Baterii nie wolno rozbierać, nakłuwać ani uszkadzać.
Nie wolno zwierać styków baterii.
Należy zabezpieczyć baterię przed dostępem małych dzieci.
Bateria nie może być ładowana.
1. Zakres dostawy
1 x instrukcja instalacji
1 x elektromagnes
1 x bateria litowa CR2 3 V
1 x uchwyt elektromagnesu
1 x czujka otwarcia
2 x śruby z łbem wpuszczanym (do uchwytu
elektromagnetycznego)
2 x śruby z łbem soczewkowym (do czujki)
4 x płytki dystansowe do elektromagnesu
2 x płytki dystansowe do czujki
4 x zworki na płytce elektronicznej
3. Uruchomienie
Otwórz obudowę, odkręcając śrubę a następnie
zdejmują pokrywkę.
2. Dane techniczne
Zasilanie napięciowe
Typ baterii
Pobór prądu
Częstotliwość
Masa
Wymiary S x W x G mm
Żywotność baterii
Klasa ochrony środowiska
Poziom bezpieczeństwa
Nr INCERT
Materiał obudowy
3 V Li/MnO2
CR2
0,03 A
868,6625 MHz/FM
ok. 53 g
33 x 89 x 29
do 36 miesięcy
I (-10 ±55 °C)
II
C0160194
ABS
!
Włóż baterie do radiowej czujki otwarcia.
Uwaga!
Uwzględnij prawidłową
PL
4. Sygnalizacyjna dioda LED
Stan pracy
Sygnał
Tryb pracy
Brak sygnału
Nadawanie/Tryb programowania IR
4 x mignięcie
Tryb programowania czujki wewn.
Ciągłe miganie
5. Uaktywnianie diody LED
Załóż zworkę na LK1 i LK3. Zewrzyj LK4 zworką
tak, aby dioda LED ciągle migała. Następnie
zdejmij ją, dioda LED jest teraz aktywna. Przywróć
początkowe położenie zworki.
6. Wyłączanie diody LED
Załóż zworkę na LK1. Zewrzyj LK4 zworką tak,
aby dioda LED ciągle migała. Następnie zdejmij ją,
dioda LED jest teraz nieaktywna. Przywróć
początkowe położenie zworki.
PL
Sygnalizacyj
na dioda
9. Programowanie strefy 2
(w razie potrzeby)
Podłącz złącze „TAMP”
mostkiem drutowym do
zacisku przyłączeniowego
zestyk 4 i 5.
Rozwieraj i zwieraj
połączenie „TAMP”, aż
odbiornik potwierdzi odbiór.
Na następnych stronach opisane są możliwe
konfiguracje poszczególnych stref. Radiowy
zestyk elektromagnetyczny można wykorzystać
także jako moduł radiowy.
7. Programowanie stref
Upewnij się, czy centrala Secvest (odbiornik) znajduje się
w trybie programowania. Jeżeli używasz radiowego
modułu uniwersalnego (rozszerzenie radiowe),
przytrzymaj sygnalizacyjną diodę LED „SL” czujki maks.
50 mm nad odbiornikiem IR i zaprogramuj strefy wg
poniższego opisu.
8. Programowanie strefy 1
Przytrzymaj zestyk oderwania
od ściany „TS2” w stanie
wymontowanym dociśnięty do
zestyku pokrywy „TS1”.
Rozwieraj jeden z tych zestyków
aż odbiornik potwierdzi odbiór.
PL
Uwaga!
10. Nie montuj czujki:
na lub w pobliżu powierzchni metalowych!
w odległości mniejszej niż 1 m od przewodów gazowych,
wodnych i elektrycznych!
w pobliżu urządzeń elektrycznych np.,
11. Zasięg
Zasięg zależy od warunków otoczenia. Dlatego przymocuj czujkę
prowizorycznie dwustronną taśmą samoprzylepną i wypróbuj,
wyzwalając alarm. Jeżeli centrala Secvest nie odbierze sygnału,
spróbuj zainstalować czujkę w innym miejscu. Moc sygnału
nie powinna być niższa od wartości 3. Kontrola z centrali Secvest:
przejdź do Trybu instalatora Test Sygnał czujki
12. Miejsce zamontowania
Optymalne miejsce zamontowania radiowej czujki otwarcia to górny
róg ramy okna/drzwi. Dopilnuj, aby czujka została zainstalowana na
płaskiej powierzchni, aby działał zestyk oderwania od ściany TS2
(patrz Programowanie strefy 1).
Wskaźnik: Secvest
!
PL
13. Montaż
Wyjmij płytkę elektroniczną z obudowy. Wykręć śrubę
„MS”, wyjmij płytkę.
Zamocuj czujkę i uchwyt elektromagnesu
centrycznie względem oznaczenia „3”
w odległości maks. 10 mm.
Następnie użyj podstawy czujki i uchwytu
elektromagnetycznego do zaznaczenia otworów do
wywiercenia 1, 4 i 6, 7.
Użyj śrub z łbem soczewkowym „A” do czujki i śrub z łbem
wpuszczanym „B” do uchwytu elektromagnesu.
Zwróć uwagę, aby zestyk oderwania od ściany „2” poruszał
się do wewnątrz.
Otwór na kabel „5” do czujki zewnętrznej, maks. 10 metrów
kabla przyłączeniowego.
MS
Płytka drukowana
B
PL
Jeżeli wykorzystujesz tylko strefę 2 czujki, wewnętrzne
zestyki sabotażowe TS1-2 są nieaktywne.
14. Konfiguracje
(ustawienie fabryczne)
Rys. 1
Skróty
Opis
Skróty
Opis
CB
Zacisk przyłączeniowy .
TS1- 2
Wewnętrzne zestyki sabotażowe
RS
Przełącznik kontaktronowy
eTS3
Zewnętrzny zestyk sabotażowy
NC
Normalnie zamknięty
eS1- 2
Zewnętrzne zestyki przełączające
NO
Normalnie otwarty
PL
Fig.2
Fig.3
Fig.4
Fig.5
X
X
X
X
Fig.6
Fig.7
Fig.8
Fig.9
X
X
X
Fig.10
Fig.11
Fig.12
Fig.13
Funköffnungsmelder
Installationsanleitung
Radio-controlled opening detector
Installation Guide
Détecteur d’ouverture sans fil
Instructions d’installation
Draadloze openingsmelder
Installatie-instructies
Radiorilevatore di apertura
Guida di installazione
Trådløs åbningsmelder
Installationsvejledning
Radiowa czujka otwarcia
Instrukcja instalacji
FU8321W/B
PL
BOM - No. 12244849
Externe Kontakte anschließen
Sie können externe Kontakte
über DEOL an diesen FunkÖffnungsmelder anschließen.
Bei mehreren Geräten, müssen
diese in Reihe geschaltet sein.
Die Kabellänge sollte 10 m nicht
überschreiten.
Schließen Sie die externen
Geräte an die Schraubklemmen
auf der Platine an, Beachten
Sie auch die Widerstandswerte.
Externe Kontakte einlernen
Die externen Kontakte des
Funköffnungsmelders werden
auf eine extra Zone der Zentrale
eingelernt:
1. Setzen Sie Ihre Funkzentrale
in den Lernmodus. Beachten
Sie die Anleitung Ihrer
Funkzentrale.
1.1. Verbinden Sie die beiden
Schraubklemmen am
Schraubklemmblock mit einem
2K2 Widerstand.
1.2. Entfernen Sie den
Widerstand wieder, um eine
Funk Übertragung auszulösen.
ODER:
1.3. Verbinden Sie den externen
Kontakt mit einem Melder und
öffnen Sie den Sabotageschutz.
1.4. Vergewissern Sie sich,
dass die Alarmzentrale den
Melder erkannt hat.
LED aktivieren / deaktivieren
Brücken Sie den SteckbrückenAnschluss LK3 um die LED zu
aktivieren. Entfernen Sie die
Brücke, um sie zu deaktivieren.
Melder als Funkmodul nutzen
Sie können diesen
Funkmagnetkontakt auch als
Funkmodul nutzen.
1. Schließen Sie den
Steckbrückenanschluss LK2
(Fig.1, Pos.2), um den internen
Magnetkontakt zu deaktivieren.
Schließen Sie die externen
Melder an den Klemmen des
Schraubklemmblocks an und
lernen sie ein, siehe „Externe
Kontakte
anschließen“ und „Externe
Kontakte einlernen.
FU8321W/B
D
Nr.
Bezeichnung
1
Befestigungsschraube
2
Steckbrückenanschluss LK2
3
Magnetschalter
4
Steckbrückenanschluss LK3
5
Batterie
6
Schraubklemmblock
7
Sabotageschutz, Deckel
8
LED
D
Connecting external contacts
External contacts can be
connected via DEOL to this
opening detector.
Two or more devices must be
connected in series.
The cable length must not
exceed 10 metres.
Connect the external devices to
the screw clamps on the PCB.
Pay attention to the resistance
values.
Training external contacts
The external contacts of the
wireless opening detector are
trained for an extra zone of the
system:
1. Switch your wireless centre to
learn mode. Observe the
system instructions.
1.1. Connect both screw clamps
on the screw clamp block with a
2K2 resistor.
1.2. Remove the resistor to
trigger wireless transmission.
OR:
1.3. Connect the external
contact to a detector and open
the tamper protection.
1.4. Check that the alarm centre
has recognised the detector.
Activating/deactivating LEDs
Connect the jumper to contact
LK3 to activate the LED.
Remove the jumper to
deactivate it.
Using detectors as wireless
modules
This wireless magnet contact
can also be used as a
wireless module.
1. Close the jumper connection
LK2 (Fig. 1, Pos. 2) to deactivate
the internal magnet contact.
Connect the external detectors
to the clamps of the screw clamp
block and train them (see
“Connecting external contacts”
and “Training external contacts”).
FU8321W/B
GB
No.
Name
1
Fixing screw
2
Jumper connection LK2
3
Magnet switch
4
Jumper connection LK3
5
Battery
6
Screw clamp block
7
Tamper protection, cover
8
LED
GB
Raccordement de contacts
externes
Le raccordement de contacts
externes à ce détecteur
d’ouverture sans fil est possible
par DEOL. En présence de
plusieurs appareils, ces derniers
doivent être branchés en série.
La longueur de câble ne doit
pas dépasser 10 m.
Raccordez les appareils
externes aux bornes à vis sur la
platine. Tenez également
compte des résistances.
Apprentissage de contacts
externes
L’apprentissage des contacts
externes du détecteur
d’ouverture sans fil a lieu sur
une zone particulière de la
centrale :
1. Mettez la centrale d’alarme
sans fil en mode
d’apprentissage. Tenez compte
du mode d’emploi de la centrale
d’alarme sans fil.
1.1. Raccordez les deux bornes
à vis à la barrette à bornes à
l’aide d’une résistance de
2,2 kiloohms.
1.2. Retirez de nouveau la
résistance pour déclencher un
envoi de signal radio.
OU :
1.3. Reliez le contact externe à
un détecteur et ouvrez la
protection anti-sabotage.
1.4. Assurez-vous que la
centrale d’alarme ait détecté le
détecteur.
Activation/désactivation de
DEL
Shuntez LK3 pour activer la
DEL. Retirer le cavalier pour la
désactiver.
Utilisation du détecteur en
tant que module radio
Ce contact magnétique sans fil
peut également être utilisé en
tant que module radio.
1. Fermez la borne du strap
enfichable LK2 (fig. 1, pos. 2)
pour désactiver le contact
magnétique interne.
Reliez les détecteurs externes
aux bornes à vis de la barrette
et procédez à leur
apprentissage, voir
« Raccordement de contacts
externes » et « Apprentissage
de contacts externes ».
FU8321W/B
F
N°
Désignation
1
Vis de fixation
2
Connexion de strap enfichable LK2
3
Contact magnétique
4
Connexion de strap enfichable LK3
5
Pile 6 Barrette de bornes à vis
7
Protection anti-sabotage, couvercle
8
DEL
F
Externe contacten aansluiten
U kunt externe contacten via
DEOL op deze draadloze
openingsmelder aansluiten.
Bij meerdere apparaten, moeten
deze in serie geschakeld zijn.
De kabellengte dient niet meer
dan 10 m te bedragen.
Sluit de externe apparaten aan
de schroefklemmen op de
printplaat aan, houd ook
rekening met de
weerstandswaarden.
Externe contacten inlezen
De externe contacten van de
draadloze openingsmelder
worden op een extra zone van
de centrale ingelezen:
1. Zet uw draadloze centrale in
de inleesmodus. Neem de
handleiding van uw draadloze
centrale in acht.
1.1. Verbind de beide
klemschroeven op het
schroefklemblok met een 2K2
weerstand.
1.2. Verwijder de weerstand
weer om een draadloze
transmissie te activeren.
OF:
1.3. Verbind het externe contact
met een melder en open de
bescherming tegen sabotage.
1.4. Controleer of de
alarmcentrale de melder
herkend heeft.
LED activeren / deactiveren
Brug de geleiderbrugaansluiting
LK3 om de LED te activeren.
Verwijder de brug om ze te
deactiveren.
Melder als draadloze module
gebruiken
U kunt dit draadloze
magneetcontact ook als
draadloze module gebruiken.
1. Sluit de geleiderbrugaansluiting
LK2 (afb. 1, pos. 2) om het
interne magneetcontact te
deactiveren.
Sluit de externe melders op de
klemmen van het schroefklemblok
aan en lees ze in, zie „Externe
contacten aansluiten” en
„Externe contacten inlezen”.
FU8321W/B
NL
Nr.
Betekenis
1
Bevestigingsschroef
2
Geleiderbrugaansluiting LK2
3
Magneetschakelaar
4
Geleiderbrugaansluiting LK3
5
Batterij
6
Schroefklemblok
7
Bescherming tegen
sabotage, deksel
8
LED
NL
Collegamento di contatti
esterni
È possibile collegare contatti
esterni al presente radiorilevatore d’apertura attraverso
DEOL.
In caso di più apparecchiature,
queste devono essere collegate
in serie.
La lunghezza del cavo non
dovrebbe essere inferiore a
10 m.
Collegare gli apparecchi esterni
ai morsetti a vite sulla scheda,
osservando anche i valori della
resistenza.
Inizializzazione di contatti
esterni
I contatti esterni del
radiorilevatore d’apertura
vengono inizializzati in una zona
extra della centrale:
1. Impostare la centrale radio in
modalità di inizializzazione.
Osservare le istruzioni della
centrale di allarme.
1.1. Collegare entrambi i
morsetti a vite sul rispettivo
blocco con una resistenza di
2K2.
1.2. Rimuovere nuovamente la
resistenza per permettere
l’emissione di una trasmissione
radio.
OPPURE:
1.3. Collegare il contatto esterno
con un rilevatore e aprire la
protezione antisabotaggio.
1.4. Accertarsi presso la
centrale d’allarme che questa
abbia riconosciuto il rilevatore.
Attivazione/disattivazione LED
Collegare il collegamento a
ponticello LK3 per attivare il LED.
Rimuovere il ponticello per
disattivarlo.
Utilizzare il rilevatore come
modulo radio
È possibile utilizzare questo
contatto magnetico via radio
anche come modulo radio.
1. Chiudere il collegamento a
ponticello LK2 (fig. 1, pos. 2)
per disattivare il contatto
magnetico.
Collegare i rilevatori esterni ai
morsetti del blocco dei morsetti
a vite e inizializzarli (vedi
“Collegamento di contatti
esterni” e “Inizializzazione
contatti esterni”).
FU8321W/B
I
N°
Denominazione
1
Vite di fissaggio
2
Collegamento a ponticello LK2
3
Interruttore con magnete
4
Collegamento a ponticello LK3
5
Batteria
6
Blocco dei morsetti a vite
7
Protezione antisabotaggio,
coperchio
8
LED
I
Tilslutning af eksterne
kontakter
Du kan tilslutte eksterne
kontakter via DEOL til denne
trådløse åbningsmelder.
Ved flere enheder skal disse
tilkobles efter hinanden.
Kabellængden bør ikke
overskride 10 m.
Tilslut de eksterne enheder til
skrueklemmerne på printkortet.
Vær også opmærksom på
modstandsværdierne.
Indlæring af eksterne
kontakter
Den trådløse åbningsmelders
eksterne kontakter indlæres til
en af centralens ekstra zoner:
1. Sæt den trådløse central på
indlæringsfunktion. Overhold
vejledningen til den trådløse
central.
1.1. Forbind begge
skrueklemmer på
skrueklemmeblokken med en
2K2-modstand.
1.2. Fjern modstanden igen for
at udløse en trådløs melding.
ELLER:
1.3. Forbind den eksterne
kontakt med en melder, og åbn
sabotagebeskyttelsen.
1.4. Kontrollér, at
alarmcentralen har registreret
melderen.
Aktivering/deaktivering af
LED
Slå bro over jumpertilslutning LK3
for at aktivere LED’erne. Fjern
broen for at deaktivere dem.
Burg af melder som trådløst
modul
Du kan også bruge denne
trådløse magnetkontakt som
trådløst modul.
1. Tilslut jumpertilslutning LK2
(fig. 1, pos. 2) for at deaktivere
den interne magnetkontakt.
Tilslut eksterne meldere til
skrueklemmeblokkens
klemmer, og indlær dem, se
“Tilslutning af eksterne
kontakter” og “Indlæring af
eksterne kontakter”.
FU8321W/B
DK
Nr.
Betegnelse
1
Fastgørelsesskrue
2
Jumpertilslutning LK2
3
Magnetkontakt
4
Jumpertilslutning LK3
5
Batteri 6 Skrueklemmeblok
7
Sabotagebeskyttelse,
dæksel
8
LED
DK
Podłączanie zestyków
zewnętrznych
Zestyki zewnętrzne można
podłączać przez DEOL do tej
radiowej czujki otwarcia.
Jeżeli jest więcej niż jedno
urządzenie, należy je połączyć
szeregowo.
Długość kabla nie może
przekraczać 10 m.
Podłącz urządzenia zewnętrzne
do zacisków śrubowych na
płytce drukowanej, zwracając
Programowanie zestyków
zewnętrznych
Zestyki zewnętrzne radiowej
czujki otwarcia programuje się
na dodatkową strefę centrali.
1. Ustaw centralę radiową w
trybie programowania.
Uwzględnij instrukcję centrali
radiowej.
1.1. Połącz oba zaciski śrubowe
na bloku zaciskowym z
opornikiem 2K2.
1.2. Wyjmij opornik, aby
uruchomić transmisję.
ALBO:
1.3. Połącz zestyk zewnętrzny z
czujką i rozewrzyj wyłącznik
sabotażowy.
1.4. Upewnij się, czy centrala
alarmowa wykryła czujkę.
Włączanie/wyłączanie diody
LED
Zmostkuj złącze zworki LK3,
aby włączyć diodę LED. Usu
zworkę, aby wyłączyć diodę
LED.
Wykorzystanie czujki jako
modułu radiowego
Radiowy zestyk
elektromagnetyczny można
wykorzystać także jako moduł
radiowy.
1. Podłącz złącze do zworki
LK2 (fig. 1, poz. 2), aby
wyłączyć wewnętrzny zestyk
elektromagnetyczny.
Podłącz czujki zewnętrzne do
zacisków bloku zacisków i
zaprogramuj je, patrz
„Podłączanie zestyków
zewnętrznych“ oraz
„Programowanie zestyków
FU8321W/B
PL
Nr
Oznaczenie
1
Śruba mocująca
2
Złącze do zworki LK2
3
Wyłącznik
elektromagnetyczny
4
Złącze do zworki LK3
5
Bateria
6
Blok zacisków
7
Wyłącznik sabotażowy,
pokrywa
8
LED
PL
Strefa 1
Strefa 2
Czerwony
Czerwony
Czerwony
Złoty
Żółty
Fioletowa
Czerwony
Złoty
Pulsuje: Tryb
programowania
Pulsuje 4x: Nadawanie
Zestyk
wewnętrzny
Wył
Wł
Wł
Wył
b
ABUS Security-Center GmbH & Co. KG
86444 Affing
GERMANY
www.abus.com
info@abus-sc.eu
Loading...
