ABUS FU8010-V2 User Manual [en, de, fr, it, pl]

GSM-Modul

GSM Module

FU8010

Module GSM Modulo GSM

Gsm-module

GSM-modul Moduł GSM

12244796

Vorwort

Beachten Sie die Anweisungen und H inw e ise in

umgebaut werden.

Sehr geehrte Kundin, sehr geehrter Kund e, wir bedanken uns für den Kauf dieses GSM-Moduls. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien . Die Konf ormität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler.

dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das gesamte Produkt darf nicht geändert oder

Einleitung

Das GSM-Modul FU8010 ist ein optionales Zusatzmodul für die Funkalarmzentrale Sec vest. Es ermöglicht die Kommunikation über das GSM Mobilfunknetz zu stationären und mobilen Telefonanschlüssen. Zusätzlich ermöglicht es das Abs ende n von Kurzmitteilungen (SMS-Nachricht). Das Modul wird in das Innere der Alarmzentrale eingebaut. Die Hauptplatine verfügt dazu über die entsprechenden Steckverbindungen. D as A nten nekabel wird direkt am Modul angeschlossen

Sicherheitshinweise

Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen.

Lieferumfang

Frequenzbereich

900 / 1800 MHz

Antennenkabel

RG 174U

Kabellänge

ca. 290mm

Antennenstecker

MMCX (am Kabel)

Antennenbuchse

MMCX (am Modul)

GSM-Modul GSM Antenne Mehrsprachige Anleitung

Technische Daten

Installation

Hinweis:

Ist die Alarmzentrale bereits in Betrieb setzen Sie die Zentrale in den Errichtermodus. Beim Öffnen des Gehäuses wird nun kein Sabotagealarm ausgelöst.

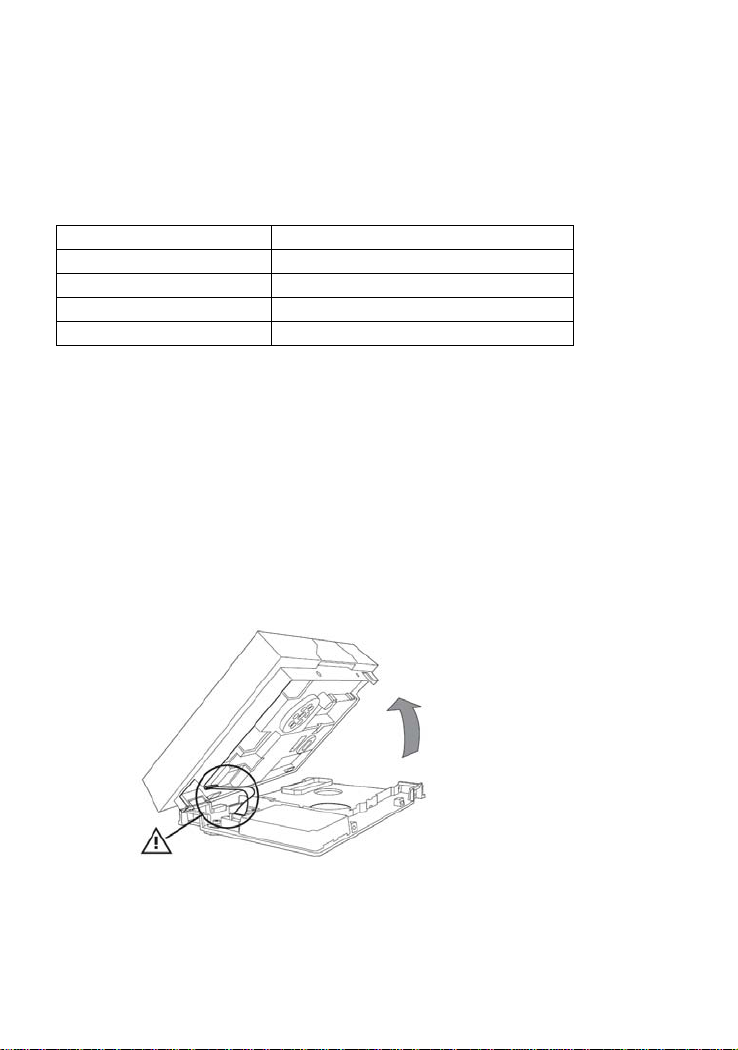

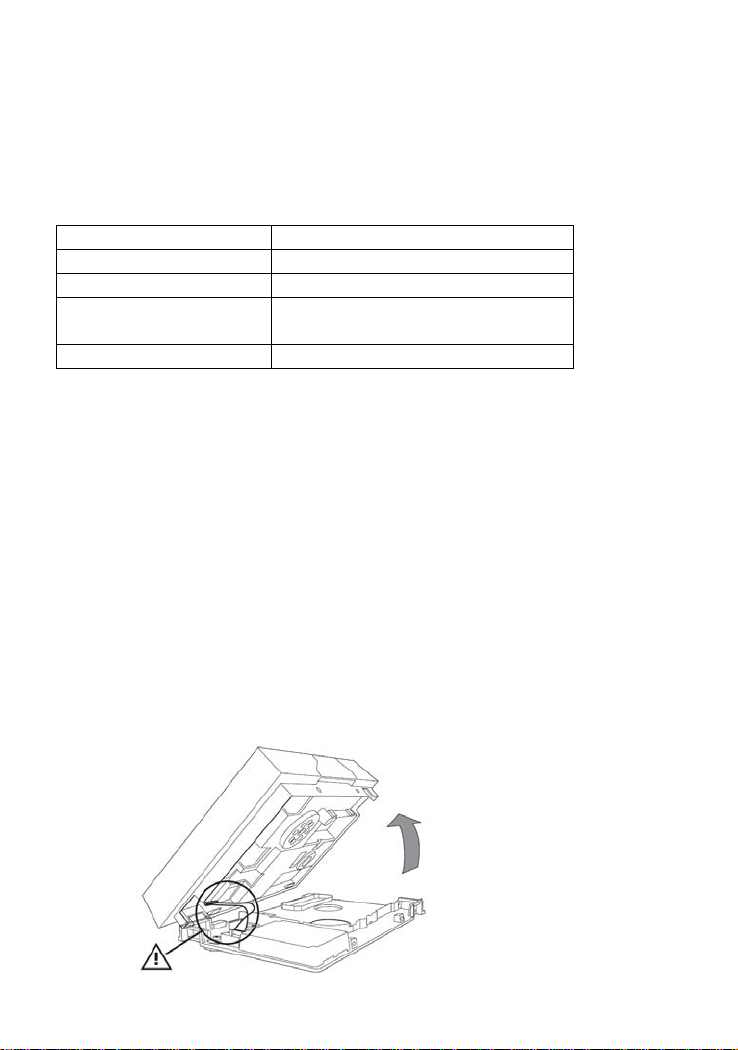

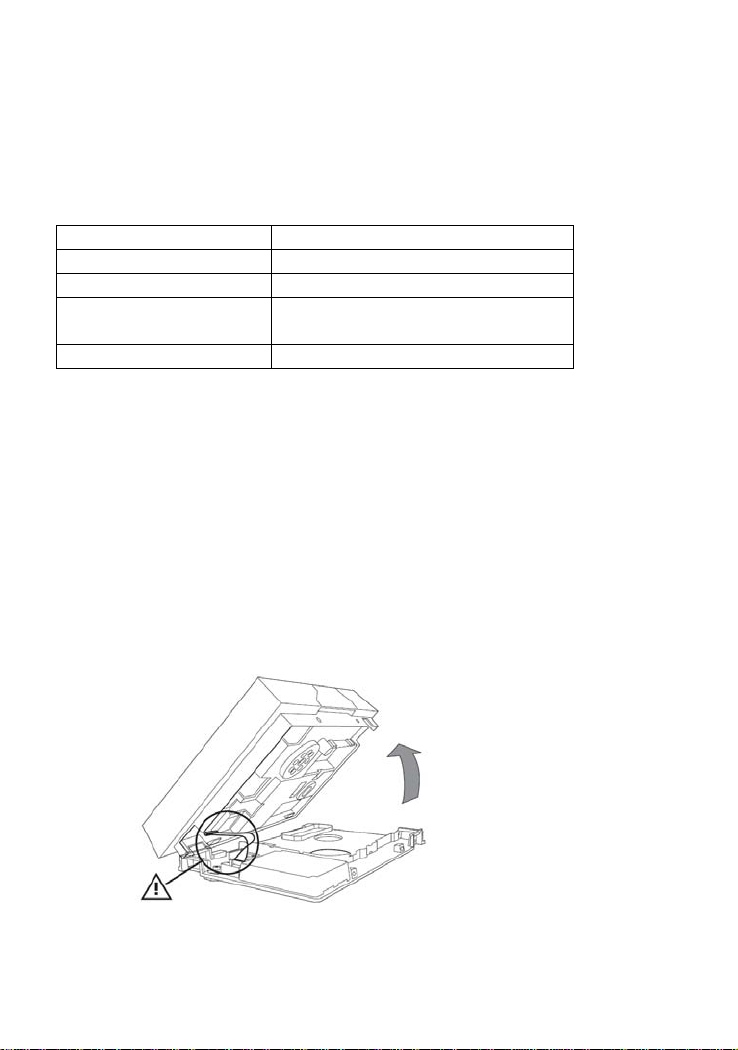

1. Entfernen Sie die beiden Schrauben am Gehäuseboden.

2. Heben Sie das Gehäuse vorsichtig von der Wand-montageplatte ab. Lösen Sie die Verbindung des Flach ban dk abels von d er Wandmontageplatte bevor Sie das Gehäuse vollständig öffnen.

3. Lösen Sie alle vier Schrauben, die das Gehäuse der Zentrale zusammenhalten (1).

4. Trennen Sie die Steckverbindung für den Lautsprecher und die Steckverbindung für das Akkufach (2).

5. Bevor Sie die Gehäuserückwand ganz entfernen, heben Sie diese etwas an und ziehen den Sirenenstecker ab.

6. Verbinden Sie das Antennenkabel mit der Antennenbuchse am Modul. Legen Sie die SIM-Karte richtig in den Karte nh alter des Moduls ein.

Der Code der SIM-Karte muss abgeschaltet oder auf „0000“ gestellt sein.

Setzen Sie nun das GSM-Modul auf die Steckverbindungen der Hauptplatine und drücken Sie es fest.

7. Verlegen Sie das Antennenkabel und kleben Sie die Antenne an einen geeigneten Platz im Inneren des Gehäuses fest.

8. Schließen Sie die Sirene wieder an und achten Sie auf den korrekten Sitz des Mikrofons. Setzen Sie die Gehäuserückwand wieder mit der Frontabdeckung zusammen.

9. Stecken Sie den Stecker für den Lautsprecher und den Stecker für das Akkufach (2) wieder ein. Befestigen Sie die Rückwand mit den vier Gehäuseschrauben (1).

10. Hängen Sie das Gehäuse an der Wandmontageplatte ein und verbinden Sie wieder das Flachbandkabel. Achten Sie darauf, dass keine Kabel im Gehäuse eingeklemmt sind und verschrauben Sie das Gehäuse mit der Wand-montageplatte.

Programmieren

Um die Programmierung an der Zentrale abzuschließen, beachten Sie bitte die Installations- und Benutzeranleitung.

Wenn das GSM-Modul von der Zentrale erkannt wurde erscheint im Benutzermenü der Secvest unter dem Menüpunkt „Systemeinstellungen Komm-Info“ die Anzeige „Komm: PSTN, GSM“. Außerdem wird Ihnen die IMEI-Nummer des GSM-Moduls, die aktuelle Signalstärke, der GSM Netzname und die Rufnummer der SIM-Karte angezeigt. Die Anzeige der Rufnummer der SIM Karte erfolgt nur, wenn Ihr Ser vic epr ovider die Rufnummer auf der Karte mit hinterlegt hat. Falls die Signalstärke zu schwach ist, sollten Sie die Alarmzentrale an einem anderen Ort anbringen oder den Serviceprovider wechseln.

Dieses Gerät erfüllt die Anforderun gen der EU -Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

Die Konformitätserk lärung is t zu beziehen unter : ABUS Security-Center GmbH & Co. KG

86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu

Preface

Observe the notes and instructions in this guide! If

in any way.

Dear customers, Many thanks for your purchase of this GSM module. In choosing our product, you now have a piece of equipment that is built according to state-of-the-art technology. This product complies with current domestic and European regulations. Conformity has been proven, and all related certifications are available from the manufacturer on request. To maintain this status and to guarantee safe operation, it is your obligation to observe these operating instructions! In the event of questions, please contact your local specialist dealer.

you do not follow these instructions, your guarantee claim becomes invalid! No liability can be accepted for resulting damages! No part of the product may be changed or modified

Introduction

The GSM module FU8010 is an optional additional module for the Secvest wireless alarm centre. It enables communication to stationary and mobile telephone connections via the GSM mobile wireless network. It also enables the sending of short text messages. The module is installed inside the alarm centre. The mainboard has the corresponding plug connections required for this. The antenna cable is connected directly to the module.

Safety information

Caution! Improper or careless installation work may lead to misinterpretation of signals. This could result in false alarms. The costs resulting from the deployment of emergency services (e.g. fire or police) are borne by the operator of the equipment.

Scope of delivery

Frequency range

900 / 1800 MHz

Antenna cable

RG 174U

Cable length

approx. 290 mm

Antenna plug

MMCX (on cable)

Antenna socket

MMCX (on module)

GSM module GSM antenna Multilingual instructions

Technical data

Installation

Note: If the alarm centre is already in operation, put the centre into setup mode. When the housing is opened, no tamper alarm will then be triggered.

1. Remove both screws on the housing base.

2. Lift the housing carefully off the wall mounting plate. Detach the ribbon cable from the wall mounting plate before you open the housing fully.

3. Release all four screws holding the housing of the centre together (1).

4. Detach the plug connection for the speaker and the connector for the battery compartment (2).

5. Before completely removing the rear housing panel, lift it slightly and pull out the siren plug.

6. Connect the antenna cable with the antenna socket on the module. Insert the SIM card correctly in the cardholder of the module.

The code of the SIM card must be switched off or set to “0000”.

Now place the GSM module in the plug connections of the mainboard and insert firmly.

7. Lay the antenna cable and affix the antenna securely to a suitable spot within the housing.

8. Reconnect the sirens and ensure that the microphone is seated correctly. Replace the rear housing panel together with the front cover.

9. Reinsert the plug for the speaker and the plug for the battery compartment (2). Fasten the rear panel with the four housing screws (1).

10. Hook the housing onto the wall mounting plate and reconnect the ribbon cable. Ensure that no cables within the housing are pinched and bolt the housing onto the wall mounting plate.

Programming

To complete the programming for the centre, please follow the Installation and User Guide.

If the GSM module was detected by the centre, a display appears in the Secvest user menu under “System Options About Comms”: “Comms: PSTN, GSM”.

In addition, the IMEI number of the GSM module, the current signal strength, the GSM network name and the phone number of the SIM card are displayed. The phone number of the SIM card is only displayed if your service provider has stored the number on the card. If the signal is too weak, the alarm centre should be moved to a different location or you should switch to a different service provider.

This device fulfils the requirements of the European Parliament and Board EU directive 1999/5/EC of March 9, 1999 regarding wireless systems and telecommunication transmitters and the mutual recognition of their conformity.

The declaration of conformity can be ordered from: ABUS Security-Center GmbH & Co. KG

86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu
