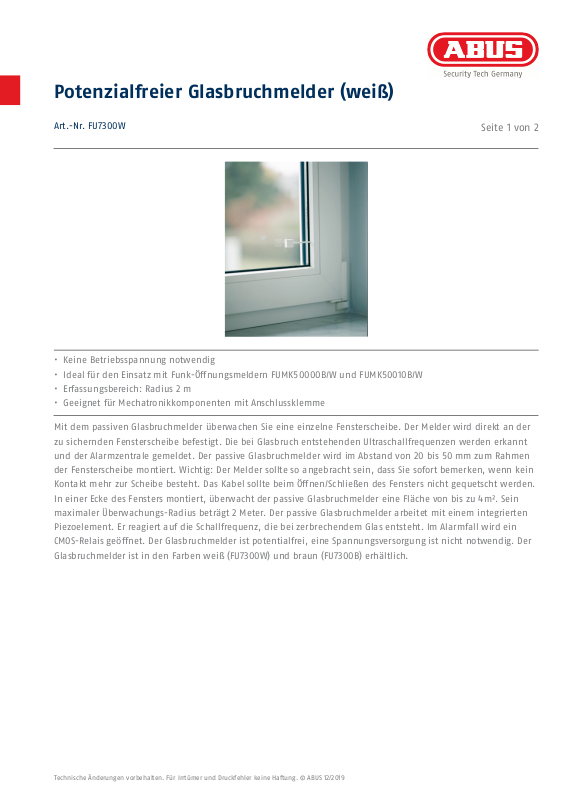

Potenzialfreier Glasbruchmelder (weiß)

Art.-Nr. FU7300W

Keine Betriebsspannung notwendig

• Ideal für den Einsatz mit Funk-Öffnungsmeldern FUMK50000B/W und FUMK50010B/W

• Erfassungsbereich: Radius 2 m

• Geeignet für Mechatronikkomponenten mit Anschlussklemme

•

Seite 1 von 2

Mit dem passiven Glasbruchmelder überwachen Sie eine einzelne Fensterscheibe. Der Melder wird direkt an der zu sichernden Fensterscheibe befestigt. Die bei Glasbruch entstehenden Ultraschallfrequenzen werden erkannt und der Alarmzentrale gemeldet. Der passive Glasbruchmelder wird im Abstand von 20 bis 50 mm zum Rahmen der Fensterscheibe montiert. Wichtig: Der Melder sollte so angebracht sein, dass Sie sofort bemerken, wenn kein Kontakt mehr zur Scheibe besteht. Das Kabel sollte beim Öffnen/Schließen des Fensters nicht gequetscht werden. In einer Ecke des Fensters montiert, überwacht der passive Glasbruchmelder eine Fläche von bis zu 4m². Sein maximaler Überwachungs-Radius beträgt 2 Meter. Der passive Glasbruchmelder arbeitet mit einem integrierten Piezoelement. Er reagiert auf die Schallfrequenz, die bei zerbrechendem Glas entsteht. Im Alarmfall wird ein CMOS-Relais geöffnet. Der Glasbruchmelder ist potentialfrei, eine Spannungsversorgung ist nicht notwendig. Der Glasbruchmelder ist in den Farben weiß (FU7300W) und braun (FU7300B) erhältlich.

Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. © ABUS 12/2019

Potenzialfreier Glasbruchmelder (weiß)

Art.-Nr. FU7300W

Technische Daten:

VdS Klasse ohne Abmessungen (BxHxT) 18x18x9 mm Anschlüsse NC Schaltkontakt max.

Schaltspannung: 15VDC /

Max. Schaltstrom: 15mA Breite 18 mm Detektionsverfahren Akustisch Erfassungsbereich Melder

4 m² (m2) Gehäusematerial ABS Höhe 18 mm Kabelart 2-adrig Kabellänge 2 m

Seite 2 von 2

Länge 9 mm Max. Betriebstemperatur 55 °C Montageort Auf Glasflächen Nettogewicht 0,04 kg Schutzart IP 65 Sensortyp Piezo Sensor Spannungsversorgung AC Nicht erforderlich V Spannungsversorgung DC Nicht erforderlich V
