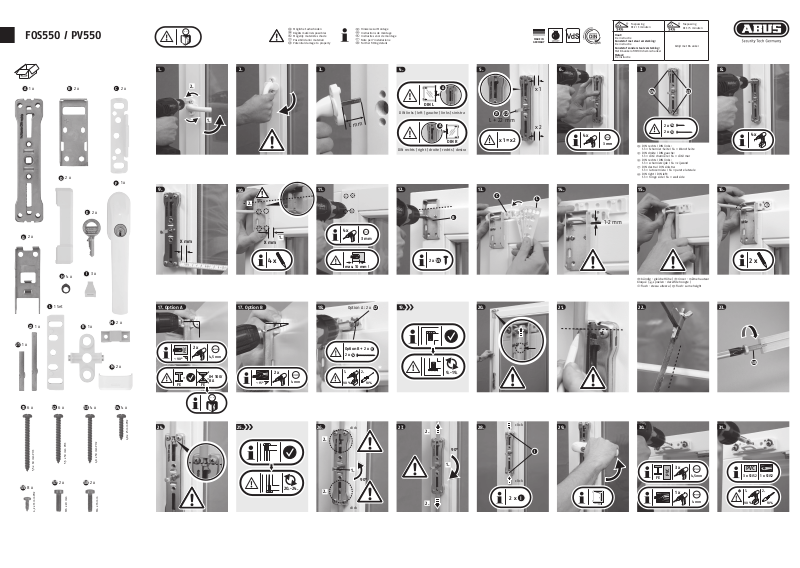

ABUS FOS550 Assembly instructions
FOS550 / PV550
Mögliche Sachschäden
Dégâts matériels possibles
Mogelijk materiële schade
Possibili danni materiali
Potential damage to property
Hinweise zur Montage
Instructions de montage
Instructies voor de montage
Note per l‘installazione
Further fitting details
MADE IN
GERMANY
B 5351
Toepassing
RC2 / 3 minuten
Hout:
Zie instructie
Kunststof met staal versterking:
Zie instructie
Kunststof zonder staal versterking:
Met BA anker of IM100 chemisch anker
Metaal:
Zie instructie
Toepassing
RC3 / 5 minuten
Altijd met BA anker
1. 2.
2 x
1 x
A
2 x
B
C
2.
3. 5.
4.
A
6.
x1
7.
S4
S3
8.
DIN L
DIN links | le | gauche | links | sinistra
1.
L mm
A
DIN R
DIN rechts | right | droite | rechts | destra
2 x
D
1 x
F
9.
10.
2
12.11.
13. 14. 15. 16.
J1/J2
L + 22 mm
x1=x2
C
x2
L
4 x
3 mm
S4
2 x
S3
2 x
DIN rechts / DIN links:
S3 = Scharnier-Seite / S4 = Wand-Seite
DIN droite / DIN gauche:
S3 = côté charnière / S4 = côté-mur
DIN rechts / DIN links:
S3 = scharnierzijde / S4 = zijwand
DIN destra / DIN sinistra:
S3 = lato cerniera / S4 = parete laterale
DIN right / DIN le:
S3 = hinge side / S4 = wall side
4 x
2.
2 x
E
B
1-2 mm
4 x
2 x
G
X mm
3 x
4 x
H
1 Set
L
1 x
J2
1 x
J1
I
17. Option A
2 x
1 x
K
M
17. Option B
2 x
PVC
~ 90°
2 x
N
=
FE FE
4,5 mm
IM 100/
=
BA
X mm
~ 15°
1.
4 x 2 x
max. 10 mm !
18. 20.
Option B + 2 x
2 x
3 mm
Option A: 2 x
S2
S5
2 x
bündig - gleiche Höhe | rincer - même hauteur
bloqué |
S2
H
19.
21.
22.
spoelen - dezelfde hoogte |
flush - stessa altezza | flush - same height
23.
S8
2 x
4 mm
1.
90 % 10 %
2.
9.-19.
S5
6 x
S1
S2
6 x
S3
4 x
S4
4 x
24.
25.
26.
click
27.
28.
click
29.
30.
31.
2.
8 x
5,5 x 60 mm PH3
4,2 x 13 mm PH2
S7
2 x
5,5 x 50 mm PH3
M6 x 20 mm
S8
4,8 x 25 mm PH2
4,8 x 50 mm PH2
2 x
20.-24.
M4 x 16 mm
2.
2.
1.
click
90°
2.
90°
1.
click
2 x
I
3x
FE
PVC
4,5 mm
1 x
I
4 mm
PVC
3 x S1/S2
1.
90 % 10 %
1 x S1/S2
2.
FOS550 / PV550
32.
2 x
1 x
A
2 x
B
C
33.
34. 35. 36. 37.
M
38.
38. 39.
39.
S3
S4
M
2 x
3 mm
S4
1 x
1.
90 % 10 %
2 x
D
1 x
F
40.
2.
41.
30.-32.
DIN links: S3 = Wand-Seite / S4 = Scharnier-Seite
DIN gauche: S3 = côté mur / S4 = côté charnière
DIN links: S3 = zijwand / S4 = scharnierzijde
DIN sinistra: S3 = parete laterale/ S4 = lato cerniera
DIN le: S3 wall side / S4 hinge side
42. 43.
S3
1 x
DIN rechts: S3 = Scharnier-Seite / S4 = Wand-Seite
DIN droite: S3 = côté charnière / S4 = côté mur
DIN rechts: S3 = scharnierzijde / S4 = zijwand
DIN destra: S3 = lato cerniera / S4 = parete laterale
DIN right: S3 = hinge side / S4 = wall side
1.
90 % 10 %
44.
K
2 x
E
2.
S5
2 x
40.
45.
46. 47.
N
2 x
G
FOS550A/FOS550E
34.-42.
+ 5 mm
3 x
4 x
H
1 Set
L
1 x
J2
I
48.
2 x
1 x
K
M
1 x
S7
B1.49. B2. B3.
2.
B4.
B5.
2 x
N
Bedienung
1 x
J1
D
S7
2 x
N
Opération
Operatie
Funzionamento
Operation
2.
1.
1.
S5
D
2 x
6 x
S1
5,5 x 60 mm PH3
8 x
4,2 x 13 mm PH2
S2
S7
6 x
2 x
5,5 x 50 mm PH3
M6 x 20 mm
S3
S8
4 x
2 x
4,8 x 50 mm PH2
M4 x 16 mm
S4
4 x
4,8 x 25 mm PH2
(Tab. 1)
Sta ngen s et S tang e nlä n ge Nutz h öhe
Rod s et L e ngth o f ba r s Usa b l e hei ght
Jeu de barres Longueurs de barres Hauteur eective
Sta ngen s et Le ngte s taaf E e ctie ve ho o g te
Kit a ste Lu nghe z za as ta A l tezz a ee t tiva
1 75 / 75 cm 80 / 80 cm
2 75 / 118 cm 80 / 123 cm
3 118 / 118 cm 123 / 123 cm
4 150 / 150 cm 155 / 155 cm
2 x
S7
90 % 10 %
verriegelt | fermé | afgesloten |
bloccato | locked
