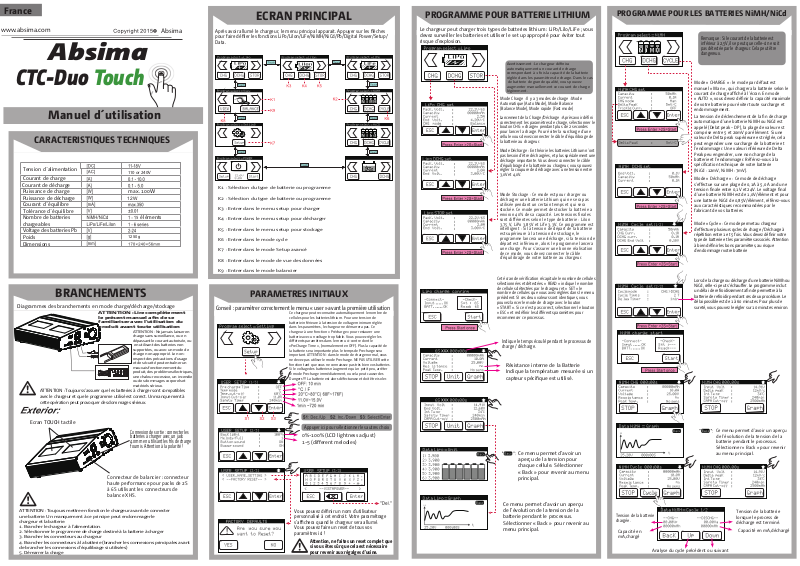

Absima
CTC-Duo Touch
Manuel d´utilisation
CARACTERISTIQUES TECHNIQUES
Courant de charge Courant de décharge Puissance de charge max. 100W Puissance de décharge
Courant d´équilibre
Tolérance d´équilibre Nombre de batteries chargeables Voltage des batteries Pb
Poids Dimensions
BRANCHEMENTS
Diagrammes des branchements en mode charge/décharge/stockage
ATTENTION : Toujours s’assurer que les batteries à charger sont compatibles avec le chargeur et que le programme utilisé est correct. Un manquement à cette opération peut provoquer des dommages sérieux.
ATTENTION : Lire complètement le présent manuel afin de se familiariser avec l’utilisation du produit avant toute utilisation
110 or 240V
12W
5
12 5 0g
ATTENTION : Ne jamais laisser en charge sans surveillance, ou en dépassant le courant autorisée, ou en utilisant des batteries non supportées, ou avec un mode de charge respect des précautions d’usage et de sécurité peut entraîner un mauvais fonctionnement du produit, des problèmes électriques, une chaleur excessive, un incendie ou des dommages corporels et matériels sérieux.
Absima
éléments
non approprié. Le non-
ECRAN PRINCIPAL
Après avoir allumé le chargeur, le menu principal apparait. Appuyer sur les flèches pour faire défiler les fonctions LiPo/Lilon/LiFe/NiMH/NiCd/Pb/Digital Power/Setup/ Data.
K1 : Sélection du type de batterie ou programme
K2 : Sélection du type de batterie ou programme
K3 : Entrer dans le menu setup pour charger
K4 : Entrer dans le menu setup pour décharger
K5 : Entrer dans le menu setup pour stockage
K6 : Entrer dans le mode cycle
K7 : Entrer dans le mode Setup avancé
K8 : Entrer dans le mode de vue des données
K9 : Entrer dans le mode balancier
PARAMETRES INITIAUX
Conseil : paramétrer correctement le menu « user » avant la première utilisation
Ce chargeur peut reconnaitre automatiquement le nombre de cellules pour les batteries lithium. Pour une tension de batterie inférieure à la tension de voltage minimum réglée dans les paramètres, le chargeur ne démarrera pas. Ce chargeur à une fonction « Précharge » pour restaurer une batterie avec un voltage trop faible. Vous pouvez régler les différents paramètres dans le menu ci-contre dont le «PreCharge Time », (normalement en OFF). Plus la capacité de la batterie sera importante plus le temps de Precharge sera important. ATTENTION : dans le mode de charge normal, vous ne devez pas utiliser le mode Precharge. NE PAS UTILISER cette fonction tant que vous ne connaissez pas très bien vos batteries. Si le voltage des batteries n’augmente qu’un petit peu, arrêter le mode Precharge immédiatement, ou cela peut causer des Dangers !!! La batterie est alors défectueuse et doit être isoler.
PROGRAMME POUR BATTERIE LITHIUM
Le chargeur peut charger trois types de batteries lithium : LiPo/Lilo/LiFe ; vous devez surveiller les batteries et utiliser le set up approprié pour éviter tout risque d’explosion.
Avertissement : Le chargeur définira automatiquement un courant de charge correspondant à 1 fois la capacité de la batterie réglée dans les paramètres de charge. Dans le cas de batterie de grande qualité, vous pouvez augmenter manuellement ce courant de charge légèrement.
Mode Charge : Il y a 3 modes de charge : Mode Automatique (Auto Mode), Mode Balance (Balance Mode), Mode rapide (Fast mode)
Lancement de la Charge/Décharge : Après avoir défini correctement les paramètres de charge, sélectionner le bouton CHG « charge» pendant plus de 2 secondes pour lancer la charge. Pour éviter la surcharge d’une cellule vous devez connecter le câble d’équilibrage de la batterie au chargeur.
Mode Décharge : En théorie les batteries Lithium n’ont pas besoin d’être déchargées, et plus spécialement une décharge importante. Vous devez connecter le câble d’équilibrage de la batterie au chargeur, vous pouvez régler la coupure de décharge avec une tension entre 3,0V et 4,0V.
Mode Stockage : Ce mode est pour charger ou décharger une batterie Lithium qui ne sera pas utilisée pendant un certain temps et qui sera stockée. Ce mode permet de stocker la batterie a environ 40% de sa capacité. Les tensions finales sont différente 3,75 V, LiPo 3,85V et Life 3,3V. Ce programme est intelligent : Si la tension de départ de la batterie est supérieure à la tension de stockage, le programme lancera une décharge, si la tension de départ est inférieure, alors le programme lancera une charge. Pour s’assurer une bonne réalisation de ce mode, vous devez connecter le câble d’équilibrage de votre batterie au chargeur.
Cet écran de vérification récapitule le nombre de cellules sélectionnées et détectées. « READ » indique le nombre de cellules détectées par le chargeur et « SET » le nombre de cellules que vous avez réglées dans le menu précèdent. SI ces deux valeurs sont identiques, vous pouvez lancer le mode de charge avec le bouton « START ». Si ce n’est pas correct, sélectionner le bouton « ESC » et redéfinir les différents paramètres pour recommencer ce processus.
Indique le temps écoulé pendant le processus de charge / décharge.
Résistance interne de la Batterie Indique la température mesurée si un capteur spécifique est utilisé.
s selon le type de batterie : LiIon
PROGRAMME POUR LES BATTERIES NiMH/NiCd
Remarque : Si le courant de la batterie est inférieur à 2,5V, il se peut que celle-ci ne soit pas détectée par le chargeur. Cela peut être dangereux.
Mode « CHARGE » : le mode par défaut est manuel « Man », qui chargera la batterie selon le courant de charge affiché à l’écran. En mode « AUTO », vous devez définir la capacité maximale de votre batterie pour éviter toute surcharge et endommagement.
La tension de déclenchement de la fin de charge automatique d’une batterie NiMH ou NiCd est appelé (Delat peak - DP), la plage de valeur est comprise entre 5 et 20mV par élément. Si une valeur de Delta peak supérieure est réglée, cela peut engendrer une surcharge de la batterie et l’endommager. Une valeur inférieure de Delta Peak peu engendrer, une non charge de la batterie et l’endommager. Référez-vous à la spécification technique de votre batterie (NiCd : 12mV, NiMH : 7mV).
Mode « Décharge » : Ce mode de décharge s’effectue sur une plage de 0,1A à 5,0 A and une tension finale entre 0,1V et 24V. Le voltage final d’une batterie NiMH est de 1,0V/élément et pour une batterie NiCd de 0,85V/élément, référez-vous aux caractéristiques recommandées par le fabricant de vos batteries
Mode « Cycle » : Ce mode permet au chargeur d’effectuer plusieurs cycles de charge / Décharge à répétition entre 1 et 5 fois. Vous devez définir votre type de batterie et les paramètres associés. Attention à bien définir les bons paramètres, au risque d’endommager votre batterie
Lors de la charge ou décharge d'une batterie NiMh ou NiCd, celle-ci peut s'échauffer. Le programme inclut un délai de refroidissement afin de permettre à la
terie de refroidir pendant ces deux procédure. Le
bat délai possible est de 1 à 60 minutes. Pour plus de sureté, vous pouvez le régler sur 10 minutes environ.
Ecran TOUCH tactile
Connexion de sortie : connecter les batteries à charger avec un jack
4.0mm en utilisant les fils de charge fournis. Att
ention à la polarité !
Connecteur de balancier : connecteur haute performance pour packs de 2S à 6S utilisant les connecteurs de balance XHS.
ATTENTION : Toujours mettre en fonction le chargeur avant de connecter une batterie. Un manquement à ce principe peut endommager le chargeur et la batterie.
1. Brancher le chargeur à l’alimentation.
2. Sélectionner le programme de charge destiné à la batterie à charger
3. Brancher les connecteurs au chargeur
4. Brancher les connecteurs à la batterie (brancher les connexions principales avant de brancher les connexions d’équilibrage si utilisées)
5. Démarrer la charge
Appuyer ici pour sélectionner les autres choix
0%-100% (LCD lightness adjust) 1-5 (different melodies)
Vous pouvez définir un nom d’utilisateur personnalisé à cet endroit. Votre paramétrage s’affichera quand le chargeur sera allumé. Vous pouvez faire un reset de tous vos paramètres ici !
Attention, ne faites un reset complet que si vous êtes sûr que cela est nécessaire pour revenir aux régalges d’usine.
Ce menu permet d’avoir un aperçu de la tension pour chaque cellule. Sélectionner « Back » pour revenir au menu principal.
Ce menu permet d’avoir un aperçu de l’évolution de la tension de la batterie pendant le processus. Sélectionner « Back » pour revenir au menu principal.
Tension de la batterie chargée.
Capacité en mA,chargé
Analyse du cycle précédent ou suivant
Ce menu permet d’avoir un aperçu de l’évolution de la tension de la batterie pendant le processus. Sélectionner « Back » pour revenir au menu principal.
Tension de la batterie lorsque le process de décharge est terminé.
Capacité en mA,déchargé
PROGRAMME BATTERIES Pb
Ce Programme spécifique aux batteries Plomb Pb) s’applique pour une tension allant de 2V à 20V. Une batterie Pb ne peut être chargée rapidement et ne peut délivrer qu’un faible courant en comparaison de la capacité. Le courant de charge maximal est d’environ 1/10 de la capacité de la batterie. Suivez expressément les recommandations techniques du fabricant de votre batterie.
Mode Charge Pb: Ce mode est pour charger une batterie Plomb. L’affichage permet de régler la tension, la capacité et le courant de charge souhaité pour votre batterie. Ce courant de charge peut aller de 0,1A à 8A. Pour lancer la charge, presser le bouton «Enter» plus de 2 secondes.
Mode Décharge Pb: Ce mode est pour décharger une batterie Plomb. L’affichage permet de régler la tension, la capacité et le courant de décharge souhaité pour votre batterie. Ce courant de décharge peut aller de 0,1A à 5A. Pour lancer la décharge, presser le bouton «Enter» plus de 2 secondes.
L’écran affiche ensuite les différents paramètres en cours de la charge / décharge. Pour arrêter ce processus sélectionner le bouton « ESC ».
PROGRAMME NUMERIQUE DE PUISSANCE
Ce Mode permet au chargeur de délivrer tension de sortie entre 3.0V et 24V pour alimenter d’autres équipements electronique.
Dans ce menu « Power », le chargeur affiche les différents paramètres défini par l’utilisateur lors d’une utilisation précédente. Si vous n’avez pas besoin de modifier ces paramètres, sélectionner le bouton « Start » pendant plus de 2 secondes..
Les paramètres peuvent être réglés ci-contre par le menu »Setup »
Définir le courant Max souhaité en sortie Définir la puissance souhaitée en sortie
Courant délivré en direct Puissance délivrée en direct
Sélectionner le bouton « Graph » pour visualiser le graphique associé
Pour arrêter le processus, sélectionner « Back » pour revenir au menu principal, puis « Stop ».
MEMORISATION DES BATTERIES
Il est possible de sauvegarder jusqu’à 20 différentes sauvegardes. Chaque sauvegarde est associée à : un type de batterie, nombre d’élément, et le courant. Il est aussi possible de consulter la tension de chaque élément et le graphique de tension pendant un processus de charge.
1/ choisir le type de batterie puis sélectionner « CHG » ou « DCHG » ou « Storage » pour accéder à l’interface pour définir les paramètres de charge
3/ Ajouter la batterie en mémoire avec une sauvegarde
4/ Choisir ‘SAVE » pour sauvegarder le paramétrage réalisé.
Pour effacer une sauvegarde, la sélectionner dans la liste puis choisir « DEL » pendant plus de 2s.
2/ Choisir « ESC » pour sortir après avoir régler les paramétres.
5/ Choisir « LOAD » pour utiliser une sauvegarde déjà existante et l’afficher. Ensuite choisir « ENTER » plus de 2s pour lancer la Charge associée.
Il n’est pas nécessaire de revenir dans le menu principal à chaque fois, il vous suffit juste d’aller directement dans le menu « Batt Memory » pour choisir votre sauvegarde préférée. Choisir ensuite « LOAD » et « ENTER » pour lancer la charge directement..
MESSAGES D’ERREURS
Voltaged’élément de la batterie trop élevé
Balancer erreur de connexion
Chargeur en surchauffe
Puissance au-delà de la limite définie dans le programme numérique de puissance
Courant au-delà de la limite définie dans le programme numérique de puissance
Temps de charge trop important. Au-delà du temps limite de sécurité
Capacité de charge excessive
Température extérieure trop élevée
VISUALISATION DES DONNEES
Dans ce menu vous allez pouvoir visualiser la tension complète de votre batterie, mais aussi la tension/résistance pour chaque élément de votre batterie. La température intérieur/extérieur de votre chargeur peut aussi être contrôlée.
Dans ce menu, sélectionner « View », le chargeur lancera alors une phase d’analyse de votre batterie ; Assurez-vous de bien avoir connecté votre batterie au chargeur via la connectique
Remarque: Si vous avez un autre type de pile, revenir au menu principal pour sélectionner un type de batterie différent. Procédé de stockage est le même que ci-dessus décrite.
MESSAGES D’ERREURS
Le chargeur CTC-Duo Touch est protégé des erreurs de manipulation par le system Multi-Protection-System. Les erreurs apparaissent sur l’écran LCD et les opérations en cours sont interrompues afin de protéger le chargeur et les batteries.
Inversion des polarités de la batterie en charge
Pas de connexion ou connexion interrompue
Court-circuit détecté en sortie
Voltage d’alimentation en erreur : trop bas ou au-delà du maximum de 11-18V
Service et garantie
Merci d'avoir acheté ce chargeur d'équilibrage. Nous ferons de notre mieux pour Pour vous offrir un service après-vente complet et vos droits et Pour protéger les intérêts. Nous garantissons que ce produit est exempt de fabrication et les défauts d'assemblage pour une période de 2 ans à compter de la date d'achat. La garantie couvre uniquement matériel ou lacune opérationnelle que du temps Etes achat disponible. Pendant ce temps, nous sommes le produit gratuitement réparer ou remplacer si les erreurs se produisent au-dessus. Ils sont répertoriés invite le numéro de série du chargeur fournir. Cette garantie ne couvre pas Ou dommages indirects résultant de l'utilisation abusive, la modification ou consécutifs Non-respect des procédures décrites dans ce manuel.
INFORMATIONS REGLEMENTAIRES POUR LA COMMUNAUTE EUROPEENNE
Déclaration de conformité
Product(s): Battery Balance Charger CTC-Duo Touch Item number: 4000022
Le produit ci-dessus déclaré remplit toutes les conditions techniques en accord avec la réglementation européenne en vigueur pour ce produit décrite dans les directives 2004/108/EC
Vous pouvez utiliser la fonction « Balance ». d’équilibrage pour rééquilibrer une batterie.
Ensuite choisir votre type de batterie puis sélectionner « Start » pour lancer le processus d’équilibrage.
Assurez-vous de bien faire attention au bon choix de votre type de batterie et des réglages, sinon vous risquez d’endommager votre batterie définitivement.
Chargeur en défaut
Voltage total des batteries trop bas
Voltage total des batteries trop élevé
Voltage d’élément de la batterie trop bas
