Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an

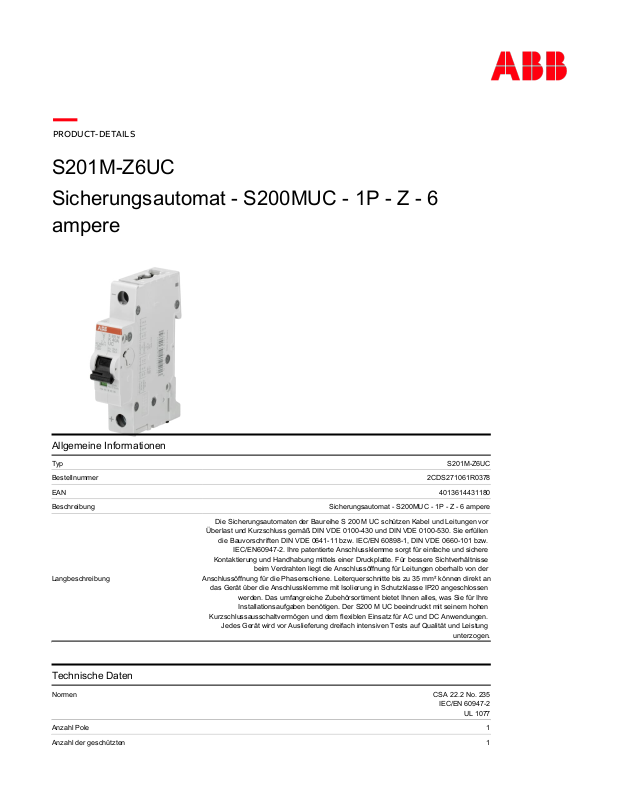

PRODUCT-DETAILS
S201M-Z6UC
Sicherungsautomat - S200MUC - 1P - Z - 6
ampere
Allgemeine Informationen
Typ
Bestellnummer
EAN
Beschreibung
Die Sicherungsautomaten der Baureihe S 200 M UC schützen Kabel und Leitungen vor
Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen
die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw.
IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere
Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse
beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der
Langbeschreibung
das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen
werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre
Installationsaufgaben benötigen. Der S200 M UC beeindruckt mit seinem hohen
Kurzschlussausschaltvermögen und dem flexiblen Einsatz für AC und DC Anwendungen.
Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung
Sicherungsautomat - S200MUC - 1P - Z - 6 ampere
S201M-Z6UC
2CDS271061R0378
4013614431180
unterzogen.
Technische Daten
Normen
CSA 22.2 No. 235
IEC/EN 60947-2
UL 1077
1 Anzahl Pole
1 Anzahl der geschützten
S201M-Z6UC
2
Pole
Z Auslösecharakteristik
)
n
Bemessungsbetriebsspan
nung
nach IEC 60947-2 253 V AC
nach IEC 60947-2 220 V DC
Verlustleistung
6 A Bemessungsstrom (I
2.6 W
bei Bemessungsbedingungen pro Pol 2.6 W
nach IEC/EN 60664-1 500 V Bemessungsisolationsspa
nnung (U
Betriebsspannung
)
i
Maximum (inkl. Toleranz) 250 V DC
Maximum (inkl. Toleranz) 266 V AC
Minimum 12 V AC / 12 V DC
Bemessungsfrequenz (f)
DC
50 Hz
60 Hz
BemessungsGrenzkurzschlussausscha
ltvermögen (I
)
cu
(110 V DC) 20 kA
(220 V DC) 10 kA
(253 V AC) 10 kA
(110 V DC) 10 kA BemessungsBetriebskurzschlussaussc
haltvermögen (I
)
cs
3 Energiebegrenzungsklass
en
III Überspannungskategorie
2 Verschmutzungsgrad
Bemessungsstoßspannun
gsfestigkeit (U
)
imp
(6.2 kV @ sea level) kV
(5.0 kV @ 2000 m) kV
4 kV
50 / 60 Hz, 1 min: 2 kV Isolationsprüfspannung
Isolierstoffgruppe I, RAL 7035 Gehäusematerial
Isolierstoff Gruppe II, schwarz, plombierbar Bedienteilausführung
Isolierstoff Gruppe II, schwarz, plombierbar Schaltgriffmaterial
I / O Bedienteilkennzeichnung
Rot ON / Grün OFF Schaltstellungsanzeige
IP20 Schutzart
Anmerkungen
IP40 in enclosure with cover
Please note polarity of device
Elektrische Standfestigkeit
1500 DC Zyklen
20000 AC Zyklen
20000 Zyklen
Schraubklemmen Anschlussart
störungssicherer, doppelgerichteter Zylinderlift-Anschluss Art der Schraubklemme
Anschlussmöglichkeit
Sammelschiene 10 / 10 mm²
Feindrähtig mit Aderendhülse 0.75 ... 25 mm²
Feindrähtig 0.75 ... 25 mm²
Starr 0.75 ... 35 mm²
Mehrdrähtig 0.75 ... 35 mm²
2.8 N·m Anzugsdrehmoment
Nr. 2 Pozidriv Empfohlener
Schraubendreher
Montage auf DIN-Schiene
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
Beliebig Einbaulage
69 mm Einbautiefe (t2)
