Abat МН-35, МН-25 User guide

РОССИЯ

ООО «ФРОСТО»

МОДУЛЬ НИЖНИЙ

МН-25, МН-35

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

«Впервые в ы п у с к а е м а я в о б р а щ е н и е п р о д у к ц и я »

МН-25, МН-35 с. 2

ВВЕДЕНИЕ
Внимание!

Настоящее Руководство должно быть обязательно прочитано перед пуском модуля

нижнего в работу пользователем, ремонтниками и другими лицами, которые отвечают

за транспортирование, установку, пуск в эксплуатацию, обслуживание и поддержание в

рабочем состоянии.

Руководство должно находиться в доступном для пользователя месте и храниться

весь срок службы изделия.

Настоящее руководство включает в себя паспортные данные.

1 НАЗНАЧЕНИЕ

Модуль нижний МН-25 предназначен для установки на его верхнюю установочную

поверхность плит индукционных кухонных настольных КИП-25Н-3,5 и КИП-25Н-5,0.

Модуль нижний МН-35 предназначен для установки на его верхнюю установочную

поверхность плит индукционных кухонных настольных КИП-35Н-3,5 и КИП-35Н-5,0.

Модули нижние МН-25 и МН-35 (далее по тексту – модуль нижний) встраиваются в

тепловую линию 500-й серии.

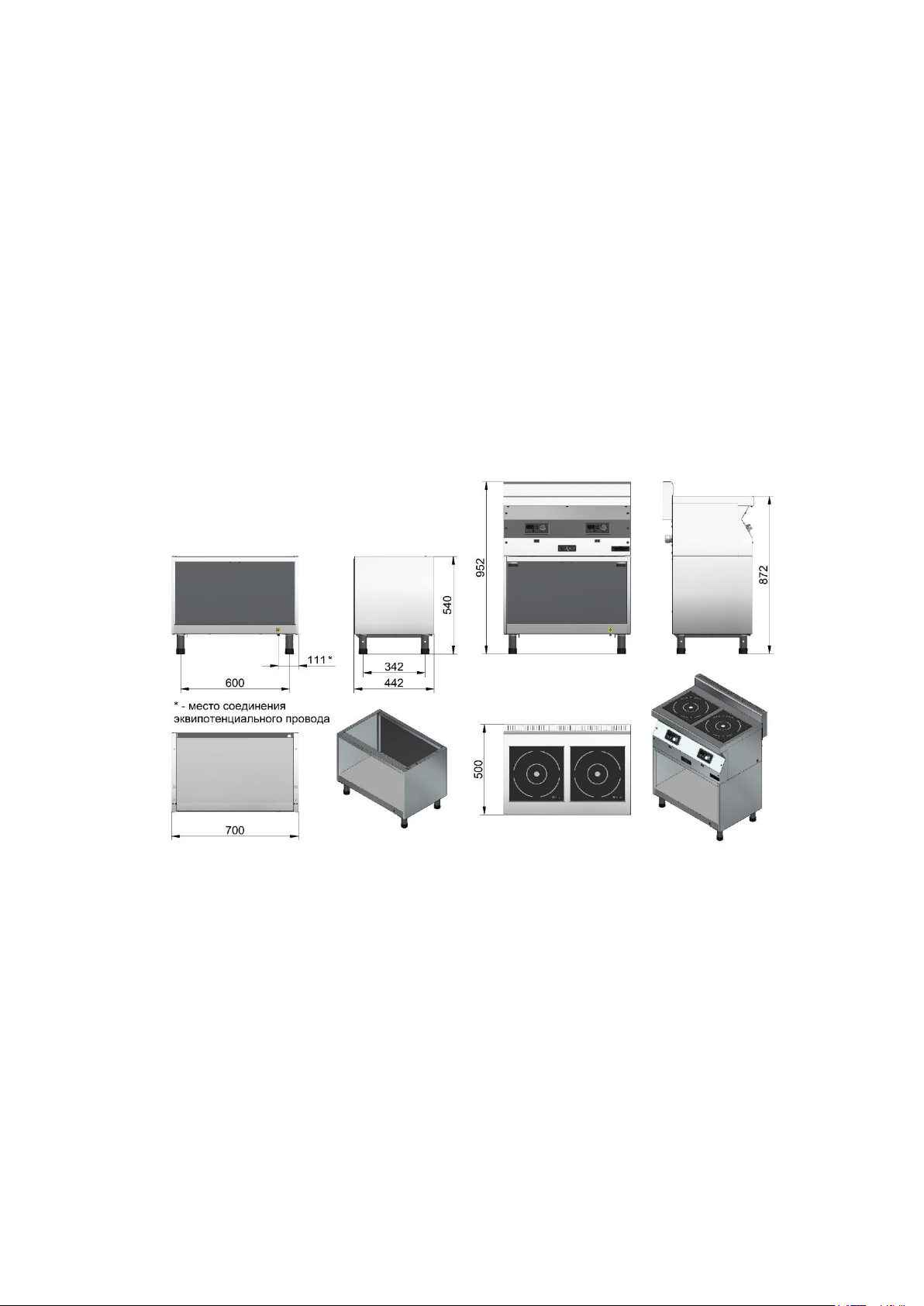

Рис. 1. Общий вид модуля нижнего МН-25 отдельно и с установленной пли-

той КИП-25Н-3,5, КИП-25Н-5,0

МН-25, МН-35 с. 3

Рис. 2. Общий вид модуля нижнего МН-35 отдельно и с установленной пли-

той КИП-35Н-3,5, КИП-35Н-5,0

Климатическое исполнение – УХЛ категории 4 ГОСТ 15150.
Модули нижние МН-25 и МН-35 соответствуют требованиям:
ТР ТС 025/2012 «О безопасности мебельной продукции».
Декларация о соответствии ЕАЭС N RU Д-RU.AM05.B.12098/20, действительна с

23.12.2020 по 22.12.2025.

На предприятии действует сертифицированная система менеджмента качества в

соответствии c требованиями ISO 9001:2015. Регистрационный номер №31100427
QM15 действителен до 19.07.2021.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Наименование параметра

Величина параметра

МН-25

МН-35

Модель устанавливаемого изделия

КИП-25Н-3,5
КИП-25Н-5,0

КИП-35Н-3,5
КИП-35Н-5,0

Высота от пола до нижней части МН, мм, не менее

100

100

Габаритные размеры, мм, не более:

- ширина

- глубина

- высота

700
442
540

1035

442
540

Допустимая нагрузка, кг, не более
(включая массу устанавливаемого изделия)

90

130

Масса, кг, не более

16

19

МН-25, МН-35 с. 4

3 КОМПЛЕКТ ПОСТАВКИ

Комплектность приведена в таблице 2.

Таблица 2

№

п/п

Наименование

Количество,

шт.

1

Модуль нижний

1

2

Упаковка

1

3

Паспорт и руководство по эксплуатации

1

4

Пакет полиэтиленовый

1

4 ПОРЯДОК УСТАНОВКИ И ЭКСПЛУАТАЦИИ

Распаковать модуль нижний, проверить комплектность согласно табл. 2 комплекта

поставки. Снять защитную пленку со всех поверхностей. Очищенную поверхность про-

тереть сухой тряпкой. Ввернуть ножки, установить модуль нижний на предусмотренное

место и регулировочными опорами ножек отрегулировать горизонтальное положение.
Установить на верхнюю установочную поверхность плиту индукционную настольную ку-

хонную, предварительно сняв с нее опорные ножки, и закрепить на модуле нижнем со­гласно руководству по эксплуатации плиты.

При эксплуатации модуля нижнего с установленной на нем плитой в составе техно-

логической линии для выравнивания потенциалов необходимо подключить к зажиму на
нижней панели, обозначенному знаком – эквипотенциальность. Эквипотенциальный

провод должен быть сечением не менее 10 мм

2

.

Техническое обслуживание и текущий ремонт модуля нижнего в течение гарантий-

ного срока эксплуатации не требуется.

Внимание! Конструкция модуля нижнего постоянно совершенствуется, поэтому

возможны незначительные изменения, не отраженные в настоящем руководстве.

МН-25, МН-35 с. 5

5 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Модуль нижний МН-25, МН-35

(необходимый подчеркнуть)

зав. №______, изготовленный на ООО «ФРОСТО» соответствует

ТУ 31.09.11-006-90751075-2018 и признан годным для эксплуатации.

Дата выпуска: «____» ______________ 20 ____ г.

__________________________________________________________________________

личные подписи (оттиски личных клейм) должностных лиц предприятия, ответственных за приемку изде­лия

6 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Модуль нижний МН-25, МН-35

(необходимый подчеркнуть)

упакован на ООО «ФРОСТО» согласно требованиям, предусмотренным конструк-

торской документацией.

Дата упаковки: «____» ______________ 20 ____ г.
Упаковку произвел ______________________

подпись

Изделие после упаковки
принял ______________________

подпись

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации модуля нижнего – 1 год со дня ввода в эксплуата-

цию.

Гарантийный срок хранения 1 год со дня изготовления.
Срок службы модуля нижнего– 10 лет.
В течение гарантийного срока предприятие-изготовитель гарантирует безвозмезд-

ное устранение выявленных дефектов изготовления и замену вышедших из строя со-

ставных частей модуля нижнего, произошедших не по вине потребителя, при соблюде­нии потребителем условий транспортирования, хранения и эксплуатации изделия.

Гарантия не распространяется на случаи, когда модуль нижний вышел из строя по

вине потребителя в результате несоблюдения требований, указанных в паспорте.

Время нахождения модуля нижнего в ремонте в гарантийный срок не включается.
В случае невозможности устранения на месте выявленных дефектов предприятие-

изготовитель обязуется заменить дефектный модуль нижний.

Все детали, узлы и комплектующие изделия, вышедшие из строя в период гаран-

тийного срока эксплуатации, должны быть возвращены заводу-изготовителю модуля
нижнего для детального анализа причин выхода из строя и своевременного принятия
мер для их исключения.

Рекламация рассматривается только в случае поступления отказавшего узла, детали

или комплектующего изделия с указанием обозначения модуля нижнего, срока изготовле­ния и установки.

Возврат рекламационных комплектующих должен производиться в индиви-

дуальной упаковке, обеспечивающей сохранность комплектующего на всем

МП

МН-25, МН-35 с. 6

протяжении его транспортировки. В случае нарушения данного требования и

возникновения повреждений, связанных с транспортировкой, накладная без
цены, выписанная на это комплектующее отписанная изначально по Акту-рекла-

мации, будет переоформлена на обычную накладную с ценой.

Рекламация рассматривается только в случае поступления отказавшего узла, де­тали или комплектующего изделия с указанием номера изделия, даты изготовления и
ввода в эксплуатацию, копии договора с обслуживающей специализированной органи­зацией, имеющей лицензию и копию удостоверения механика, обслуживающего изде-

лие.

Технические вопросы по работе, обслуживанию и сервису оборудования Abat про-

изводства ООО «Фросто» Вы можете задать, обратившись в техническую поддержку

завода по «горячей линии»:

[phone],

[phone], [phone]

e-mail: [e-mail]

Время работы горячей линии: пн – пт, с 8.00 до 17.00 МСК

ТОЛЬКО ТЕХНИЧЕСКАЯ ПОДДЕРЖКА!

ПО ВСЕМ ОСТАЛЬНЫМ ВОПРОСАМ ОБРАЩАЙТЕСЬ В ОТДЕЛ МАРКЕТИНГА:

[phone]

e-mail: [e-mail]

8 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Рекламации предприятию-изготовителю предъявляются потребителем в порядке

и сроки, предусмотренные Федеральным законом «О защите прав потребителей» от

07.02.1992 г., Гражданским кодексом Российской Федерации (часть первая от

30.11.1994 г. № 51-ФЗ, часть вторая от 26.01.1996 г. № 14-ФЗ, часть третья от

26.11.2001 г. №146-ФЗ, часть четвертая от 18.12.2006 г. № 230-ФЗ), а также Постанов-

лением Правительства РФ от 19.01.1998 г. № 55 «Об утверждении Правил продажи от­дельных видов товаров, перечня товаров длительного пользования, на которые не рас-

пространяются требования покупателя о безвозмездном предоставлении ему на пе-

риод ремонта или замены аналогичного товара, и перечня непродовольственных това­ров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар

других размера, формы, габарита, фасона, расцветки или комплектации».

Рекламации направлять по адресу завода - изготовителя:

428020, Россия, Чувашская Республика-Чувашия,

г. Чебоксары, проезд Базовый, д.21

Тел./факс: [phone], 56-06-85.

9 СВЕДЕНИЯ О ХРАНЕНИИ, ТРАНСПОРТИРОВАНИИ

Хранение модуля нижнего должно осуществляться в транспортной таре предприя-

тия-изготовителя по группе условий хранения 5 ГОСТ 15150 – навесы и помещения, где

колебания температуры и влажности воздуха несущественно отличаются от колебаний

на открытом воздухе.

Срок хранения не более 12 месяцев.

При нарушении целостности упаковки владелец модуля нижнего обязан про-

извести переконсервацию изделия по ГОСТ 9.014.

Упакованные модули нижние следует транспортировать железнодорожным, реч-

ным, автомобильным транспортом в соответствии с действующими правилами пере-

возки на этих видах транспорта. Морской и другие виды транспорта применяются по осо­бому соглашению.

Условия транспортирования в части воздействия климатических факторов – группа

5 по ГОСТ 15150, в части воздействия механических факторов – С по ГОСТ 23170.

МН-25, МН-35 с. 7

Погрузка и разгрузка модуля нижнего из транспортных средств должна произво-

диться осторожно, не допуская ударов и толчков.

ВНИМАНИЕ! Складирование упакованных модулей нижних для хранения и транс-

портирования допускается не более чем в два яруса по высоте.

10 СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

При подготовке и отправке модуля нижнего на утилизацию необходимо разобрать
и рассортировать составные части модуля нижнего по материалам, из которых они из­готовлены.

МН-25, МН-35 с. 8

11 УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Таблица 3

Дата

Вид техниче-

ского обслу-

живания

Краткое содер-

жание выпол­ненных работ

Наименование

предприятия,

выполнившего

техническое об-

служивание

Должность, фамилия и под-

пись

выполнив-

шего ра-

боту

проверившего

работу

МН-25, МН-35 с. 9

МН-25, МН-35 с. 10

Корешок талона № 1

На гарантийный ремонт модуля нижнего

МН-25, МН

-35 (нужный подчеркнуть)

Изъят «____ » ____________20 _____ г. Выполнены работы ______________________

Исполнитель _______________________ ____________________________________________

(подпись)

Ф.И.О

М.П. _____________________

(Линия отреза)

Приложение А

ООО «ФРОСТО»

428020, Чувашская Республика, г. Чебоксары, Базовый проезд, 21

ТАЛОН № 1 НА ГАРАНТИЙНЫЙ РЕМОНТ

1 Модуль нижний

МН-25, МН-35

(нужный подчеркнуть)

№ _____________________________________________________

(месяц, год выпуска)

2 ___________________________________________________

[дата продажи (поставки) изделия продавцом (поставщиком)]

М.П. ___________________
(подпись)

3___________________________________________________

(дата ввода изделия в эксплуатацию)
М.П. ___________________

(подпись)
Выполнены работы ___________________________________

________________________________________________________
________________________________________________________
________________________________________________________
________________________________________________________
________________________________________________________
________________________________________________________
Исполнитель Владелец
________________________ _____________________

(фамилия, имя, отчество) (подпись)

________________________________________________________

(наименование предприятия, выполнившего ремонт
_____________________________________________________________________________

и его адрес)

М.П.
________________________________________________________

(должность и подпись руководителя предприятия, выполнившего ремонт)
