Abat ШРТ-16 User guide

Download

ООООО

РРООССССИИЯ

««ЭЭЛЛИИННООККСС»

ШККААФФ

РРААССССТТООЕЕЧЧННЫЫЙ

ТТЕЕППЛЛООВВООЙ

ШРРТТ

ППААССППООРРТ

РРУУККООВВООДДССТТВВО

ППО

--1166

ЭЭККССППЛЛУУААТТААЦЦИИИ

* подвод электропитания

920

68 *

104 *

900

830

1110

1835

Рис.1 Шкаф расстоечный тепловой ШРТ-16.

Наименование параметра

Величина параметра

1 Номинальное напряжение, В

230

2 Род тока

однофазный переменный

3 Частота тока, Гц

4 Номинальная потребляемая мощность электроприборов, кВт:

-ТЭН-ов;

- ламп освещения;

- вентилятора;

- суммарная

2,4+0,8=3,2

2 х 0,05=0,10

0,03 3,33

5 Количество ТЭН-ов, шт.

6 Количество терморегуляторов, шт.

7 Расход электроэнергии для поддерживания температуры 40°С, кВт/ч, не более

0,8

8 Диапазон регулирования температуры воздуха в рабочей камере, °С

от 30 до 85

9 Рабочая температура на полках при установке терморегуля-

тора на 40°С, °С, не менее:

40±5

10 Время разогрева шкафа до рабочей температуры 60°С,

мин, не более

11 Объем воды, заливаемой в ванну, дм³, не более (литров).

2,6

12 Уровень влажности в объеме шкафа, %

от 50 до 90

13 Суммарная комбинированная освещенность

в рабочей камере шкафа, ЛК , не менее

300

14 Полезный объем камеры, м³

0,94

15 Габаритные размеры камеры ДхШхВ, мм

650х700х1630

16 Количество устанавливаемых тележек ТШГ, шт.

17 Габаритные размеры, мм, не более: ширина / ширина с порогом длина высота(c гермоводом)

900 / 1110

920

1835

18 Масса, кг, не более

170

1. НАЗНАЧЕНИЕ

Шкаф расстоечный тепловой ШРТ (далее - шкаф) предназначен для рас-

стойки хлебобулочных и кондитерских изделий на предприятиях общественного

питания. Основной режим работы – расстойка продукта при температуре от 30°С до 60°С. Шкафы используются на предприятиях общественного питания как самостоятельно, так и совместно с РПШ (Ротационный пекарский шкаф).

Шкаф изготавливают в климатическом исполнении УХЛ категории 4

ГОСТ 15150.

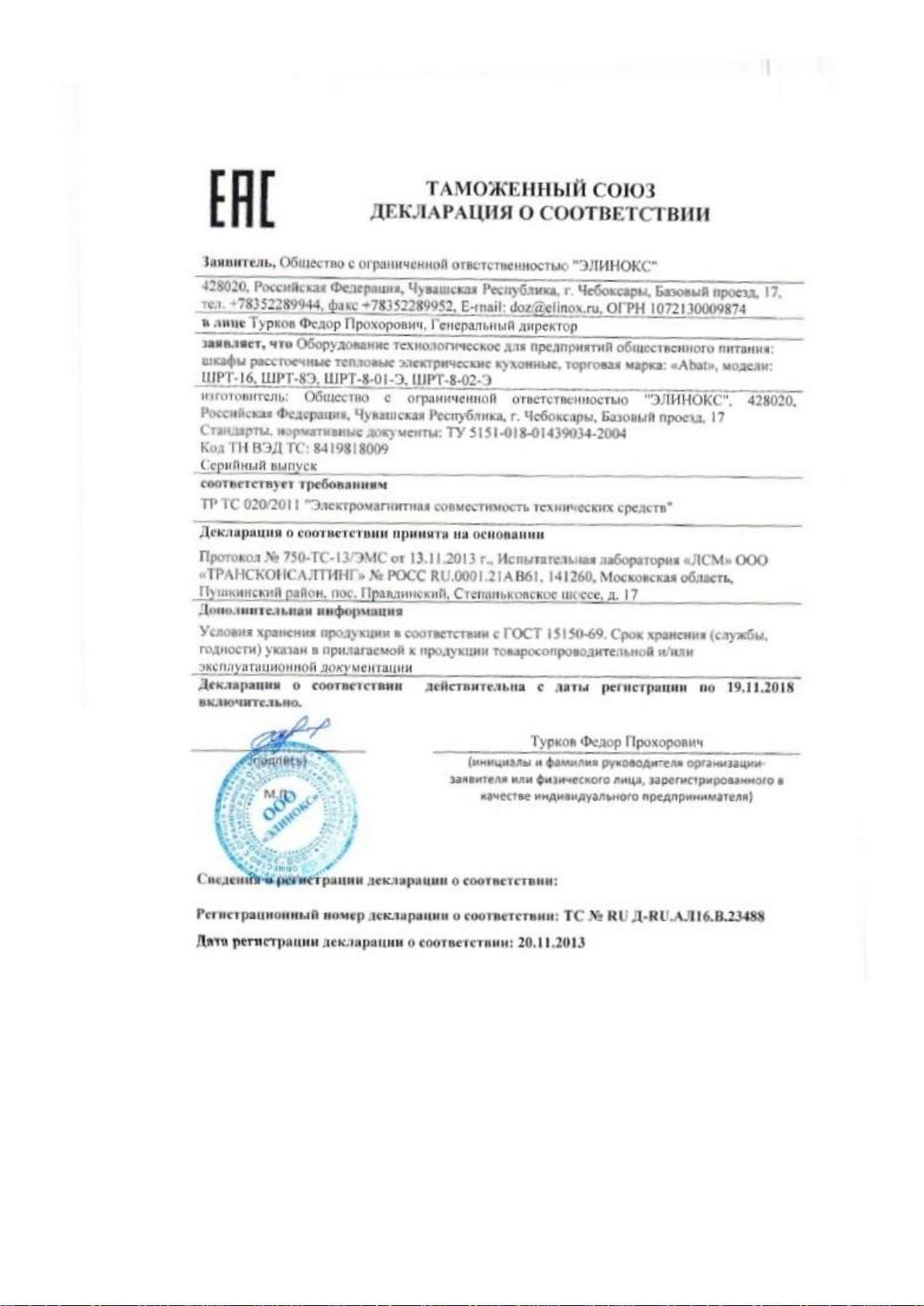

Сертификат соответствия № TC RU C-RU.MX11.B.00003 Срок действия с

12.12.2013 по 11.12.2018г. Декларация соответствия № TC RU Д-RU.АЛ16.B.23488 Срок действия с

20.11.2013 по 19.11.2018г.

На предприятии действует сертифицированная система менеджмента ка-

чества в соответствии требованиям ИСО 9001:2008 . Регистрационный номер

сертификата 73 100 3466 срок действия по 16.01.2017 г.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические таблички с данными находится на правой боковой стенке, на

которой указаны: название изделия, данные изготовителя, его масса и электри-

ческие характеристики.

Технические характеристики приведены в таблице 1.

Таблица 1

№ п/п

Наименование

Кол-во, шт.

В собранном виде

Шкаф расстоечный тепловой ШРТ

Паспорт и руководство по эксплуатации

Упаковка

3. КОМПЛЕКТ ПОСТАВКИ

Комплект поставки приведен в таблице 2.

Таблица 2

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Шкаф расстоечный состоит из расстоечной камеры, облицовки, двери с

термостойким ударопрочным стеклом и электрооборудованием.

В расстоечной камере расположены: баллончик датчика температуры; ван-

на для воды; две лампы освещения; электронагреватель горячего воздуха (ТЭН

1) и электронагреватель воды в ванне для поддержания влажности (ТЭН 2).

Электронагреватель воды в ванне для поддержания влажности (ТЭН 2) не-

обходим для поддержания влажности во время отключенного электронагревате-

ля горячего воздуха (ТЭН 1).

Вентилятор, вынесенный из зоны нагрева, перегоняет горячий воздух с

верхней части шкафа в нижнюю.

Управление расстойкой производится с панели управления.

На панели размещены: ручка управления терморегулятором; выключатели

сети, вентилятора, освещения и ТЭНа 2; индикатор «Работа».

Ванна для воды расположена в нижней части камеры таким образом, что

нет необходимости снимать ее для добавления воды.

Внимание:

Нагрев электронагревателя воды в ванной (ТЭН 2) не регулируется термо-

регулятором. Во избежание перегрева расстоечной камеры не рекомендуется

включать ТЭН 2 при отсутствии воды в ванне.

5. МЕРЫ БЕЗОПАСНОСТИ

К обслуживанию шкафа допускаются лица, прошедшие технический мини-

мум по эксплуатации оборудования и ознакомившиеся с настоящим руководством по эксплуатации.

ВНИМАНИЕ! Изделие не предназначено для использования лицами (включая

детей) с пониженными физическими, психическими или умственными способностями, или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании изделия лицом, ответственным за их безо-

пасность. Дети должны находиться под присмотром для недопущения игры с изделием.

При работе со шкафом необходимо соблюдать следующие правила безо-

пасности:

- не включать шкаф без заземления;

- не оставлять включенный шкаф без присмотра;

- санитарную обработку производить только при обесточенном шкафе, вы-

ключив автоматический выключатель стационарной проводки;

- периодически проверять исправность электропроводки и заземляющего

устройства шкафа;

- при обнаружении неисправностей вызывать электромеханика;

- включать шкаф только после устранения неисправностей.

- Внимание! Для очистки шкафа не допускается применять водяную

струю.

ШРТ-16 не имеет в основании емкостей для сбора излишков воды.

Категорически запрещается:

- устанавливать шкаф на пожароопасные полы;

- производить чистку и устранять неисправности при работе шкафа;

- работать без заземления;

- работать без внешней защиты.

- использовать шкаф в пожаро- и взрывоопасных зонах. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:

- не допускается установка шкафа ближе 1 м. от легковоспламеняющихся

материалов;

- при монтаже шкафа должна быть установлена коммутационная арматура,

гарантирующая защиту от пожароопасных факторов: короткого замыкания, пере-

напряжения, перегрузки, самопроизвольного включения.

6. ПОРЯДОК УСТАНОВКИ

ШРТ-16 может поставляться в сборном состоянии.

После хранения шкафа в холодном помещении или после перевозки в зим-

них условиях перед включением в сеть необходимо выдерживать его в условиях

комнатной температуры в течение 6 ч.

Распаковка, установка и испытание шкафа должна производиться специа-

листами по монтажу и ремонту оборудования для предприятий общественного питания и торговли.

Шкаф расстоечный следует разместить в хорошо проветриваемом поме-

щении, если имеется возможность, то под воздухоочистительным зонтом. Необходимо следить за тем, чтобы шкаф был установлен в горизонтальном положении на полу с уклоном не более 0,5°. Шкаф можно размещать отдельно или вместе с другим кухонным оборудованием, оставляя расстояние между шкафом и

каким-либо другим оборудованием и стенкой не менее 100мм. С правой стороны шкафа (со стороны панели управления) запрещается размещать нагревающее

оборудование (плиты, сковороды, жарочные поверхности и др.) ближе, чем

150мм от боковой стенки.

Установку шкафа необходимо проводить в следующем порядке:

- перед установкой шкафа на предусмотренное место снять защитную

пленку со всех поверхностей;

- установить шкаф на соответствующее место;

- присоединить поставляемый в комплекте «Порог» поз.14 рис.1 к основа-

нию.

Порядок подключения к электросети:

Питающее напряжение сети должно быть в пределах от минус 10% до плюс

10% от номинального при допустимом изменении частоты тока по ГОСТ 13109.

Изделие

Обозначение шнура (марка, число и номинальное

сечение жил)

ШРТ-16

КГН 3х1,5

ПРИМЕЧАНИЕ: Если в вашем регионе перепады питающего напряжения

сети превышают указанные, рекомендуются изделие подключать к сети че-

рез монитор напряжения или стабилизатор напряжения. В противном случае изделие может выйти из строя, и гарантийные обязательства при этом не

действуют.

- подключить шкаф к электросети согласно действующему законодательст-

ву и нормативам. Электроподключение производится только уполномоченной

специализированной службой с учетом надписей на табличках и в соответствии

со схемой электрической принципиальной. Электропитание подвести на клеммный блок шкафа от распределительного щита через автоматический выключа-

тель с комбинированной защитой, реагирующий на номинальный рабочий ток

25А и ток утечки 30 мА;

- монтаж и подключение произвести так, чтобы стало невозможным полу-

чить доступ к токопроводящим частям без применения инструментов;

- надежно заземлить шкаф, подсоединив заземляющий проводник к зазем-

ляющему зажиму;

- провести ревизию соединительных устройств электрических цепей шкафа

(винтовых и безвинтовых зажимов), при выявлении ослабления подтянуть или

подогнуть до нормального контактного давления.

Автоматический выключатель стационарной проводки должен обеспечи-

вать гарантированное отключение всех полюсов от сети питания шкафа и дол-

жен быть подключен непосредственно к зажимам питания и иметь зазор между

контактами не менее 3 мм на всех полюсах.

Номинальное поперечное сечение кабелей питания не должно быть мень-

ше значений указанных в таблице 3:

Таблица 3

Питающие шнуры должны быть выполнены в виде гибкого кабеля с масло-

стойкой оболочкой не легче, чем обычный полихлорпрен, или шнура с другой эквивалентной синтетической эластичной оболочкой типа ПРМ по ГОСТ 7399 «(ус-

ловное обозначение 60245 IEC 57)».

Для выравнивания потенциалов при установке шкафа в технологическую

линию предусмотрен зажим, обозначенный знаком - эквипотенциальность.

Эквипотенциальный провод должен быть сечением не менее 2,5 мм².

Сдача в эксплуатацию смонтированного шкафа оформляется по установ-

ленной форме.

1. Основание

2. Стенка боковая левая

3. Стенка боковая правая

4. Стенка задняя

5. Стенка верхняя

6. Облицовка левая

7. Облицовка правая

8. Облицовка верхняя

9. Облицовка задняя

10. Петля нижняя

12. Стяжка

13. Панель приборная

14. Порог

15. Уплотнение

16. Кожух

17. Лоток для воды

18. Ввод кабельный

19. Ответная планка

20. Дверь

21. Ось

Рис.2 Схема сборки и разборки шкафа

11. Петля верхняя

22. Шайба латунная

SK1

ЕL2

ЕL1

ЕК1

НL1

SА3

SА1

А N РЕ

М1

Поз.

Обозн.

Наименование

Кол.

Примечание

Светосигнальная арматура

HL1

Блок КБ63(3) ТУ3424-003-03965778-97

ЕК1

SK1

ТЭН B3-181/190-7,5-6,5/2,4. T220

М1

Вентилятор QLZ06/0030А53-3038LH-40 aze

ЕL1, ЕL2

SR1

Реле G7L-2A-TUB Omron

Лампа освещения с плафоном «BJB» T300/250

Терморегулятор (85 °C) EGO 55.13014.260

SА1...SА4

Выключатель влагостойкий S 489(4)

SА2

1/N/PE

~230 B 50Гц

SR1

SR1:1

Р=2,4 кВт

желтая

Р=25 Вт, U=250 В

SА4

ЕК2

ТЭН-84-5-8,5/0,8 J 230

Р=0,8 кВт

SR1:2

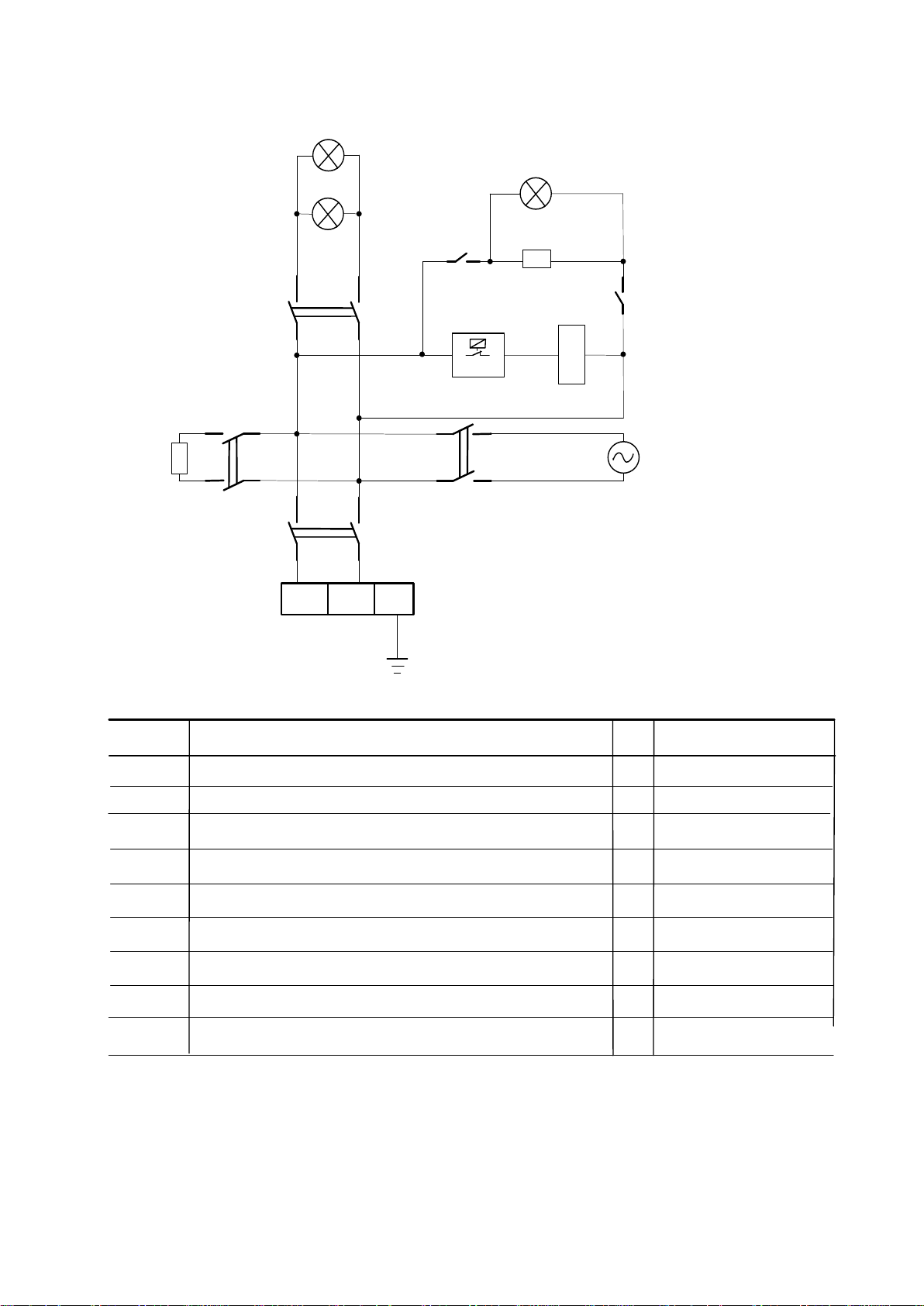

Рис. 3 Схема электрическая принципиальная ШРТ-16

Допускается замена элементов, не ухудшающая технические характеристики

изделия

7. РАССТОЙКА ПРОДУКТА В ШКАФУ

Перед проведением расстойки шкаф необходимо прогреть до температуры,

превышающей необходимую температуру для конкретного продукта на 15-20°С,

т.к. при открывании двери происходит охлаждение расстоечной камеры. Для этого ручку терморегулятора установить на необходимую температуру. Так же, для получения нужной влажности в камере, необходимо включить ТЭН 2 нагрева во-

ды в лотке. Вода в лотке необходима для создания необходимой влажности.

Внимание:

Необходимо регулярно следить за уровнем воды в лотке и при необходи-

мости доливать до метки, нанесенной на лотке.

При осаждении солей на ТЭНе произвести очистку от накипи средством для

удаления солей.

По достижении установленной температуры терморегулятор отключает

ТЭН 1, о чем свидетельствует отключение сигнальной лампы. ТЭН 2 продолжает

работать.

После набора необходимой влажности следует отключить ТЭН 2.

При расстойке необходимо уточнить требуемую температуру и при после-

дующем включении можно установить терморегулятор на более высокую или

низкую температуру, если качество первой было неудовлетворительным.

Для выключения шкафа поверните ручку терморегулятора в положение «0»

- крайнее положение при вращении ручки против часовой стрелки.

По окончании работы отключите электропитание, выключив автоматический

выключатель стационарной проводки.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание и ремонт должен производить электромеханик III

- V разрядов, имеющий квалификационную группу по электробезопасности не

ниже третьей. В процессе эксплуатации шкафа необходимо выполнить следующие виды работ в системе технического обслуживания и ремонта:

ТО - регламентированное техническое обслуживание - комплекс профи-

лактических мероприятий, осуществляемых с целью обеспечения работоспособ-

ности или исправности шкафа;

ТР - текущий ремонт - ремонт, осуществляемый в процессе эксплуатации, для обеспечения или восстановления работоспособности шкафа и состоящий в замене и (или) восстановлении ее отдельных частей и их регулировании.

Периодичность технического обслуживания и ремонтов:

- техническое обслуживание (ТО) проводится 1 раз в месяц;

- текущий ремонт (ТР) – при необходимости. При техническом обслуживании прилавка проделайте следующие работы:

- проверить внешним осмотром шкаф на соответствие правилам техники

безопасности;

- проверить линии заземления;

- проверить цепи заземления самого шкафа (то есть от зажима заземления до

доступных металлических частей - сопротивление должно быть не более 0,1 Ом);

- проверить исправность электропроводки от автоматического выключателя

электрощита до клеммной коробки;

Наименование не-

исправности

Вероятная причина

Методы устранения

При включении электропитания не горит

выключатель «Сеть»

Отсутствует напряжение в се-

ти. Неисправен выключатель Обрыв в проводах

Проверить напряжение в

сети. Заменить выключатель Устранить обрыв

При включении терморегулятора не горит индикатор «Ра-

бота»

Не исправны:

- терморегулятор;

- индикатор.

Обрыв в проводах

Уточнить неисправный

элемент и заменить Устранить обрыв

Температура в рабочей камере не достигает установленного значения (постоянно горит индикатор

«Работа»)

Не исправны:

- ТЭН;

- терморегулятор.

Обрыв в проводах

Заменить неисправный

элемент Устранить обрыв

Отсутствует освеще-

ние духовки

Не исправны:

- лампы освещения;

- выключатель.

Обрыв в проводах

Уточнить и заменить не-

исправный элемент Устранить обрыв

Неплотное прилегание дверцы жарочно-

го шкафа.

Износ уплотнения.

Заменить уплотнение

Недостаточная влажность в рассто-

ечной камере

-Не исправен ТЭН нагрева воды

-Обрыв в проводах

-Отсутствие воды в лотке

Заменить неисправный

элемент Устранить обрыв

Долить воды в лоток

- при необходимости провести дополнительный инструктаж работников по

технике безопасности при эксплуатации шкафа.

Перед проверкой контактных соединений, крепления переключателей и

сигнальной арматуры, отключить шкаф от сети, выключив автоматический выключатель стационарной проводки и повесить плакат «Не включать - работают люди».

При ТР проводятся все работы, предусмотренные при ТО и ремонт или за-

мена отдельных частей.

После окончания ТО и ТР необходимо внести запись в таблицу 5.

9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Таблица 4

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Шкаф расстоечный тепловой ШРТ-16 заводской номер

_______________________________, изготовленный на

ООО «ЭЛИНОКС», соот-

ветствует ТУ 5151-018-01439034-2004 и признан годным для эксплуатации.

Дата выпуска ____________________________________________________

__________________________________________________________________

личные подписи (оттиски личных клейм) должностных лиц предприятия, от-

ветственных за приемку изделия

11. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Шкаф расстоечный тепловой ШРТ-16 заводской номер подвергнут на ООО

«ЭЛИНОКС» консервации согласно требованиям ГОСТ 9.014.

Дата консервации

Консервацию произвел

(подпись)

Изделие после консервации принял

(подпись)

12. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Шкаф расстоечный тепловой ШРТ-16, заводской номер упакован на ООО

«ЭЛИНОКС» согласно требованиям, предусмотренным конструкторской доку-

ментацией.

Дата упаковки

Упаковку произвел (подпись)

Изделие после упаковки принял (подпись)

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации шкафа - 1 год со дня ввода в эксплуата-

цию.

Гарантийный срок хранения 1 год со дня изготовления. В течение гарантийного срока предприятие-изготовитель гарантирует без-

возмездное устранение выявленных дефектов изготовления и замену вышедших из строя составных частей шкафа, произошедших не по вине потребителя, при соблюдении потребителем условий транспортирования, хранения и эксплуата-

ции изделия.

Гарантия не распространяется на случаи, когда шкаф вышел из строя по

вине потребителя в результате несоблюдения требований, указанных в паспор-

те.

Время нахождения шкафа в ремонте в гарантийный срок не включается.

В случае невозможности устранения на месте выявленных дефектов пред-

приятие-изготовитель обязуется заменить дефектный шкаф.

Все детали, узлы и комплектующие изделия, вышедшие из строя в период

гарантийного срока эксплуатации, должны быть возвращены заводу-

изготовителю шкафа для детального анализа причин выхода из строя и свое-

временного принятия мер для их исключения.

Рекламация рассматривается только в случае поступления отказавшего уз-

ла, детали или комплектующего изделия с указанием номера камеры, даты изготовления и установки, копии договора с обслуживающей специализированной организацией, имеющей лицензию и копию удостоверения механика, обслужи-

вающего шкаф.

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Рекламации предприятию-изготовителю предъявляются потребителем в по-

рядке и сроки, предусмотренные Федеральным законом «О защите прав потребителей» от 09.01.1996г., с изменениями и дополнениями от 17.12.1999г.,

30.12.2001г, 22.08.2004г., 02.10.2004г., 21.12.2004г., 27.07.2006г., 16.10.2006г.,

25.11.2006г., 25.10.2007г., 23.07.2008г., Гражданским кодексом РФ (части первая от 30.11.1994г. № 51-ФЗ, вторая от 26.01.1996г. № 14-ФЗ, третья от 26.11.2001г. №146-ФЗ, четвертая от 18.12.2006г. № 230-ФЗ) с изменениями и дополнениями от 26 января, 20 февраля, 12 августа 1996 г., 24 октября 1997 г., 8 июля, 17 декабря 1999 г., 16 апреля, 15 мая, 26 ноября 2001 г., 21 марта, 14, 26 ноября 2002 г.,

10 января, 26 марта, 11 ноября, 23 декабря 2003 г., 29 июня, 29 июля, 2, 29, 30 декабря 2004 г., 21 марта, 9 мая, 2, 18, 21 июля 2005 г., 3, 10 января, 2 февраля, 3, 30 июня, 27 июля, 3 ноября, 4, 18, 29, 30 декабря 2006 г., 26 января, 5 февраля, 20 апреля, 26 июня, 19, 24 июля, 2, 25 октября, 4, 29 ноября, 1, 6 декабря 2007 г., 24, 29 апреля, 13 мая, 30 июня, 14, 22, 23 июля, 8 ноября, 25, 30 декабря 2008 г., 9 февраля, 9 апреля, 29 июня, 17 июля, 27 декабря 2009 г., 21, 24 февраля, 8 мая, 27 июля, 4 октября 2010 г., 7 февраля, 6 апреля, 18, 19 июля, 19 октября, 21, 28, 30 ноября, 6, 8 декабря 2011 г., 5, 14 июня, 2 октября, 3, 29, 30 де-

кабря 2012 г., 11 февраля, 7 мая, 28 июня, 2, 23 июля, 30 сентября, 2 ноября, 2,

21, 28 декабря 2013 г., 12 марта, 5 мая, 23 июня, 21 июля, 22 октября, 22, 29, 31 декабря 2014 г., 8 марта, 6 апреля, 23 мая 2015 г., а также Постановлением Пра-

вительства РФ от 19.01.1998г. № 55 «Об утверждении Правил продажи отдельных видов товаров, перечня товаров длительного пользования, на которые не

распространяются требования покупателя о безвозмездном предоставлении ему

на период ремонта или замены аналогичного товара, и перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар других размера, формы, габарита, фасона, расцветки или комплектации» изменениями и дополнениями от 20.10.1998г., 02.10.1999г.,

06.02.2002г., 12.07.2003г., 01.02.2005г.; 08.02, 15.05, 15.12.2000г., 27.03.2007г.,

27.01.2009г. Рекламации направлять по адресу: Чувашская Республика,

г. Чебоксары, Базовый проезд, д. 17.

Тел./факс: (8352) 56-06-26, 56-06-85.

15. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

При подготовке и отправке шкафа на утилизацию необходимо разобрать и

рассортировать составные части шкафа по материалам, из которых они изготов-

лены.

Внимание! Конструкция шкафа постоянно совершенствуется, поэтому воз-

можны незначительные изменения, не отраженные в настоящем паспорте и ру-

ководстве по эксплуатации.

16. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

Транспортирование шкафа, упакованного в тару предприятия-изготовителя,

допускается железнодорожным, автомобильным, речным, морским и воздушным

транспортом в соответствии с действующими правилами перевозок грузов. Продолжительность транспортирования шкафа не должна превышать 6 месяцев. Расстановка и крепление в транспортных средствах упакованных шкафов должно исключить возможность их смещения относительно друг друга. После транспортирования при отрицательной температуре воздуха шкаф

необходимо выдержать упакованным в течении 6 часов в условиях хранения «1»

по ГОСТ 15150. Шкафы, упакованные в собранном виде, должны храниться в условиях хранения «1» по ГОСТ 15150 в один ярус.

17. Учет технического обслуживания и ремонта в период эксплуатации

Дата

Вид техниче-

ского обслужи-

вания

Краткое

содержание

выполненных

работ

Наименование

предприятия,

выполнившего

техническое

обслуживание

Должность, фамилия и

подпись

выполнившего

работу

проверившего

работу

Таблица 5

Корешок талона №1

На гарантийный ремонт ШРТ16 заводской №_________ Изъят «____ »

____20 ___ г.

Выполнены работы:

_______________________________________________________________________________________

Исполнитель ______________ _____________________________ М.П. _____________________

(подпись) Ф.И.О

(Линия отреза)

Приложение А

ООО «ЭЛИНОКС»

428020, Чувашская Республика, г. Чебоксары,

Базовый проезд, 17

ТАЛОН № 1 НА ГАРАНТИЙНЫЙ РЕМОНТ

ШРТ16 Заводской № _______

__________________________________________________

(месяц, год выпуска)

__________________________________________________

[дата продажи (поставки) изделия продавцом (поставщиком)]

М.П. __________________

(подпись)

__________________________________________________

(дата ввода изделия в эксплуатацию)

М.П. ___________________

(подпись)

Выполнены работы _________________________________

__________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________ __________________________________________________

Исполнитель Владелец

_____________________ _____________________

(Ф.И.О. подпись) (Ф.И.О. подпись)

__________________________________________________

(наименование предприятия, выполнившего ремонт

__________________________________________________

и его адрес)

М.П.___________________________________________________

(должность и подпись руководителя предприятия, выполнившего ремонт)

Корешок талона №2

На гарантийный ремонт ШРТ16 заводской №_________ Изъят «____ »

____20 ___ г.

Выполнены работы:

______________________________________________________________________________________

Исполнитель ______________ _____________________________ М.П. _____________________

(подпись) Ф.И.О

(Линия отреза)

Приложение А

ООО «ЭЛИНОКС»

428020, Чувашская Республика, г. Чебоксары,

Базовый проезд, 17

ТАЛОН № 2 НА ГАРАНТИЙНЫЙ РЕМОНТ

ШРТ16 Заводской № _______

__________________________________________________

(месяц, год выпуска)

__________________________________________________

[дата продажи (поставки) изделия продавцом (поставщиком)]

М.П. __________________

(подпись)

__________________________________________________

(дата ввода изделия в эксплуатацию)

М.П. ___________________

(подпись)

Выполнены работы _________________________________

Исполнитель Владелец

_____________________ _____________________

(Ф.И.О. подпись) (Ф.И.О. подпись)

__________________________________________________

(наименование предприятия, выполнившего ремонт

__________________________________________________

и его адрес)

М.П.___________________________________________________

(должность и подпись руководителя предприятия, выполнившего ремонт)

Корешок талона №3

На гарантийный ремонт ШРТ16 заводской №_________ Изъят «____ »

____20 ___ г.

Выполнены работы:

_______________________________________________________________________________________

Исполнитель ______________ _____________________________ М.П. _____________________

(подпись) Ф.И.О

(Линия отреза)

Приложение А

ООО «ЭЛИНОКС»

428020, Чувашская Республика, г. Чебоксары,

Базовый проезд, 17

ТАЛОН № 3 НА ГАРАНТИЙНЫЙ РЕМОНТ

ШРТ16 Заводской № _______

__________________________________________________

(месяц, год выпуска)

__________________________________________________

[дата продажи (поставки) изделия продавцом (поставщиком)]

М.П. __________________

(подпись)

__________________________________________________

(дата ввода изделия в эксплуатацию)

М.П. ___________________

(подпись)

Выполнены работы _________________________________

Исполнитель Владелец

_____________________ _____________________

(Ф.И.О. подпись) (Ф.И.О. подпись)

__________________________________________________

(наименование предприятия, выполнившего ремонт

__________________________________________________

и его адрес)

М.П.___________________________________________________

(должность и подпись руководителя предприятия, выполнившего ремонт)

23 24

07.06.2016

Abat ШРТ-16 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
