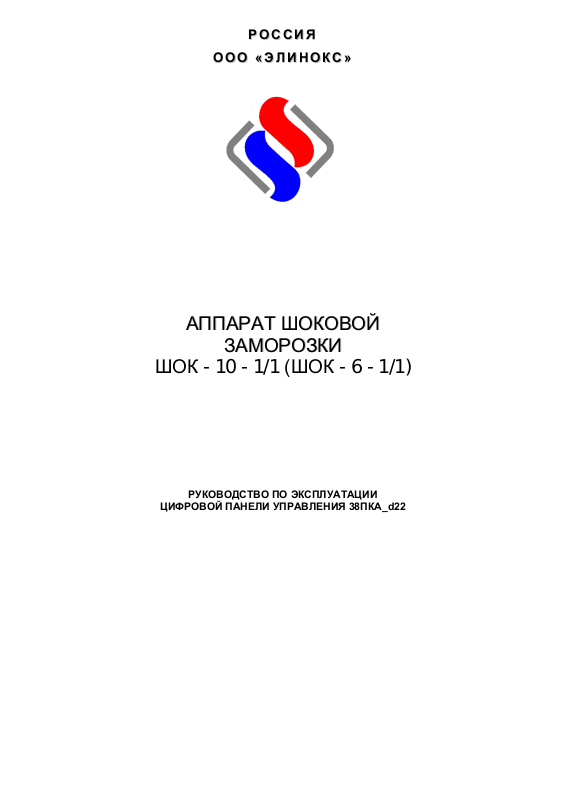

ШОК - 10 - 1/1 (ШОК - 6 - 1/1)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЦИФРОВОЙ ПАНЕЛИ УПРАВЛЕНИЯ 38ПКА_d22

2

Вводная часть

Рис. Расположение органов управления на панели

В ШОК предусмотрены следующие выполняемые функции, органы

управления и индикации:

- выключение/режим ожидания/работа ШОК.
Режим выключения "SLEEP" - оборудование включено в сеть, но не

выполняет никаких действий в данный момент. Индикация производится

красным светодиодом в левой части панели, контроллер не реагирует на
единичные нажатия кнопок. При нажатии кнопки «вкл/выкл» в течении 3 сек,

контроллер переходи в состояние “STOP”.

Режим ожидания "STOP" - оборудование включено в сеть, в этом режиме

можно выбирать и запускать рабочие программы. При этом на индикаторах 1,2,3

показываются соответствующие значения. В состоянии STOP контроллер
реагирует на все кнопки. Если возникает ошибка – пуск работы невозможен.

Режим работы "WORK" - устройство включено в сеть и выполняет одну из

запущенных программ. Индикация производится зеленым светодиодом в правой

части панели и желтым обозначается текущий шаг программы.

Если прибор выключить в режиме "WORK" или "STOP" и затем снова

включить его в сеть, он запомнит предыдущие рабочие уставки и начнет работу с

возврата к ним;

Если в режиме STOP открыта дверь, то на Индикаторе 1 выводится

сообщение «d-r», включается освещение камеры, запуск программ кнопкой
«СТАРТ/СТОП» невозможен.

Индикация

На Индикаторе 1 отображается - текущая температура в камере/выбранный
режим/код ошибки через мигание (1 сек, 1сек). Переключения производится
кнопками "больше" и "меньше" индикатора 1.

На Индикаторе 2 – уставка по времени, если выбран режим “BP”, “BPd” при
этом на индикаторе отображается горящая точка, в противном случае пустой (в
режимах "ºt", "ºtd" до пуска). В режиме заморозке по времени отображается
прошедшее/оставшееся (оставшееся с мерцающей точкой) время, переключение
производится кнопками "больше" и "меньше" индикатора 2.

3

Наименование

Обозначение

Отображение на

Индикаторе 2

Щуп

t° щупа в 1 точке

St1

Щуп

t° щупа во 2 точке

St2

Щуп

t° щупа в 3 точке

St3

Камера

t°камеры

roo

Испаритель

t° испарителя

EUA

Конденсатор

t° конденсатора

Con

На Индикаторе 3 – текущая температура щупа (максимальное значение из
3 точек). В режиме заморозке по температуре изменение уставки производится
кнопками "больше" и "меньше" индикатора 3, при этом на индикаторе 3
отображается горящая точка.

Контрольное измерение температур по датчикам:

Для контрольного отображения всех температур необходимо зажать кнопки
«ИНДИКАТОР 3 МЕНЬШЕ» и «ИНДИКАТОР 3 БОЛЬШЕ» одновременно в

течении 3-х сек. При этом на Индикаторе 1 отображается «SYS». На индикаторе
2 выводится наименование параметра (см. табл.), на индикаторе 3 - значение

параметра. Кнопками «ИНДИКАТОР 3 МЕНЬШЕ» и «ИНДИКАТОР 3 БОЛЬШЕ»
происходит смена отображаемого параметра. Выход происходит по истечении 10
сек бездействия или при нажатии отличной от кнопок «ИНДИКАТОР 3 МЕНЬШЕ»

и «ИНДИКАТОР 3 БОЛЬШЕ».

Рабочие программы

Изменение параметров (уставок) в режимах «заморозка по
времени» и «заморозка по температуре».

При нажатии кнопки режима заморозки по времени или по температуре на
Индикаторе 1 отображается обозначение “BP”, “BPd”, “ºt”, “ºtd”, соответствующее

режиму:

 BP - ускоренная заморозка/охлаждение по заданному времени и

дальнейшее хранение продуктов, загорается только первый
светодиод световой сигнализации текущего шага программы и в конце

цикла последний;

 BPd - деликатная заморозка/охлаждение по заданному времени и

дальнейшее хранение продуктов, переключение светодиодов

происходит согласно текущему шагу программы;

 ºt - ускоренная заморозка/охлаждение по заданной температуре и

дальнейшее хранение продуктов, загорается только первый
светодиод световой сигнализации текущего шага программы и в конце

цикла последний;

 ºtd - деликатная заморозка/охлаждение по заданной температуре и

дальнейшее хранение продуктов, переключение светодиодов

происходит согласно текущему шагу программы.

Изменяемый параметр на Индикаторе 2 или Индикаторе 3 обозначается
точкой справа. Кнопками «меньше» или «больше» устанавливается значение

уставки для выбранного режима.
