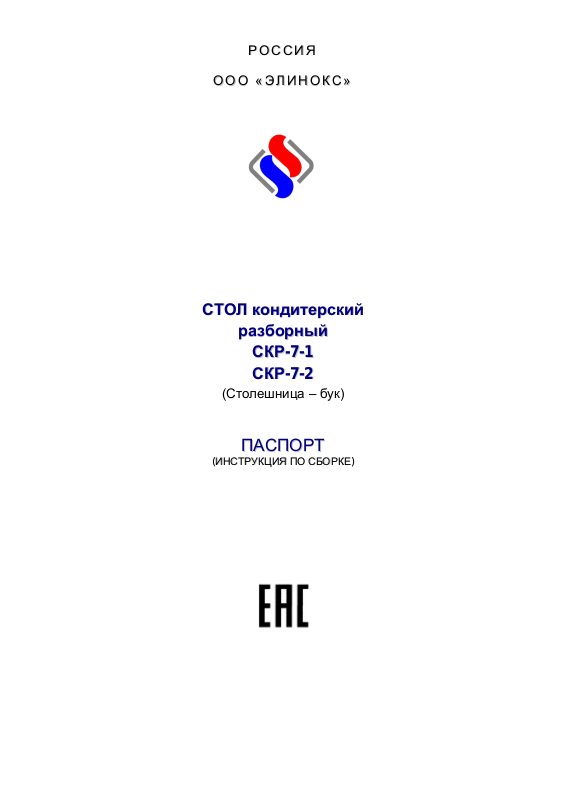

Abat СКР-7-1, СКР-7-2 Assembly guide

О

ООООО

ССТТООЛ

Л

Я

РРООССССИИЯ

««ЭЭЛЛИИННООККСС»

ккооннддииттееррссккиий

»

й

й

ррааззббооррнныый

Р

ССККР
ССККР

(Столешница – бук)

--77--11

Р

--77--22

ППААССППООРРТ

(

(

ИИННССТТРРУУККЦЦИИЯ

Я

О

ППО

Т

ССББООРРККЕ

Е

))

2

Наименование параметра

Величина параметра

СКР-7-1

СКР-7-2

Допускаемая нагрузка на столешницу,

кг, не более

100

100

Допускаемая нагрузка на нижнюю

полку, кг, не более

50

50

Габаритные размеры, мм, не более
длина
ширина
высота

1200

700
860

1400

700
860

Масса, кг, не более

46

55

1. НАЗНАЧЕНИЕ

Стол кондитерский разборный островной предназначен для использования

на предприятиях общественного питания и предприятиях торговли в качестве

вспомогательного оборудования.

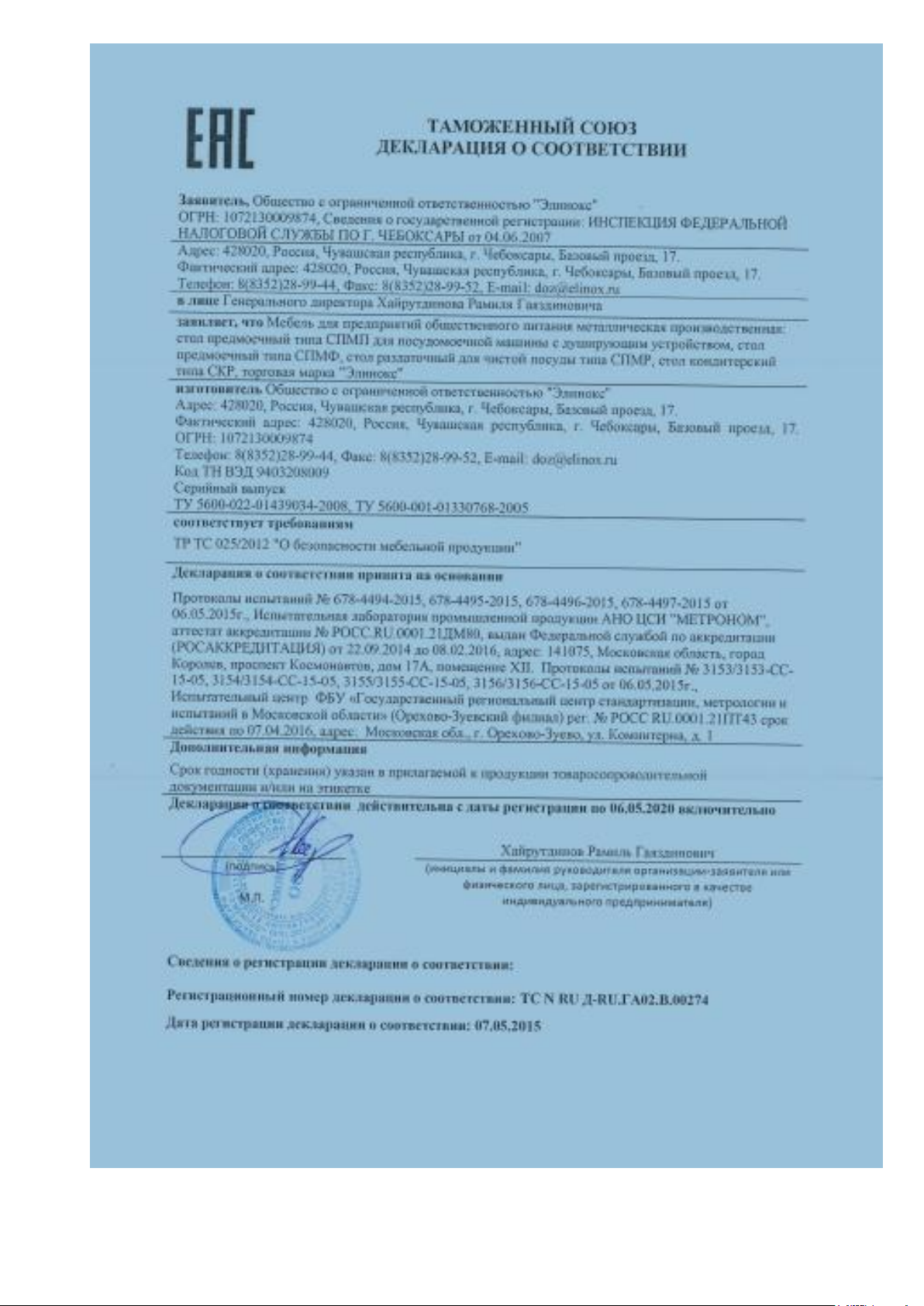

Декларация о соответствии ТС № RU Д-RU.ГА02.В.00274, срок действия с

07.05.2015г. по 06.05.2020г.

На предприятии действует сертифицированная система менеджмента

качества в соответствии требованиям ИСО 9001:2015. Регистрационный номер

сертификата 73 100 3466, действителен по 26.01.2020г.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Стол поставляется в разобранном виде.
Схема сборки стола показана на рис. 1

3

3. ИНСТРУКЦИЯ ПО СБОРКЕ

1. Установить в квадратные гнезда столешницы (поз. 1) стойки (поз. 3) и

соединить их болтами (поз. 8).

2. Между стойками (поз. 3) установить полку (поз.4) и соединить болтами

(поз. 6).

Проверить горизонтальное положение стола и при необходимости с помощью

ног опорных (поз.3) произвести регулировку его по высоте.

Рис. 1

1-столешница, 2-ножка, 3-нога опорная, 4-полка,

5-Болт М6-6gх18.58.029 ОСТ 37.001.193-83.
