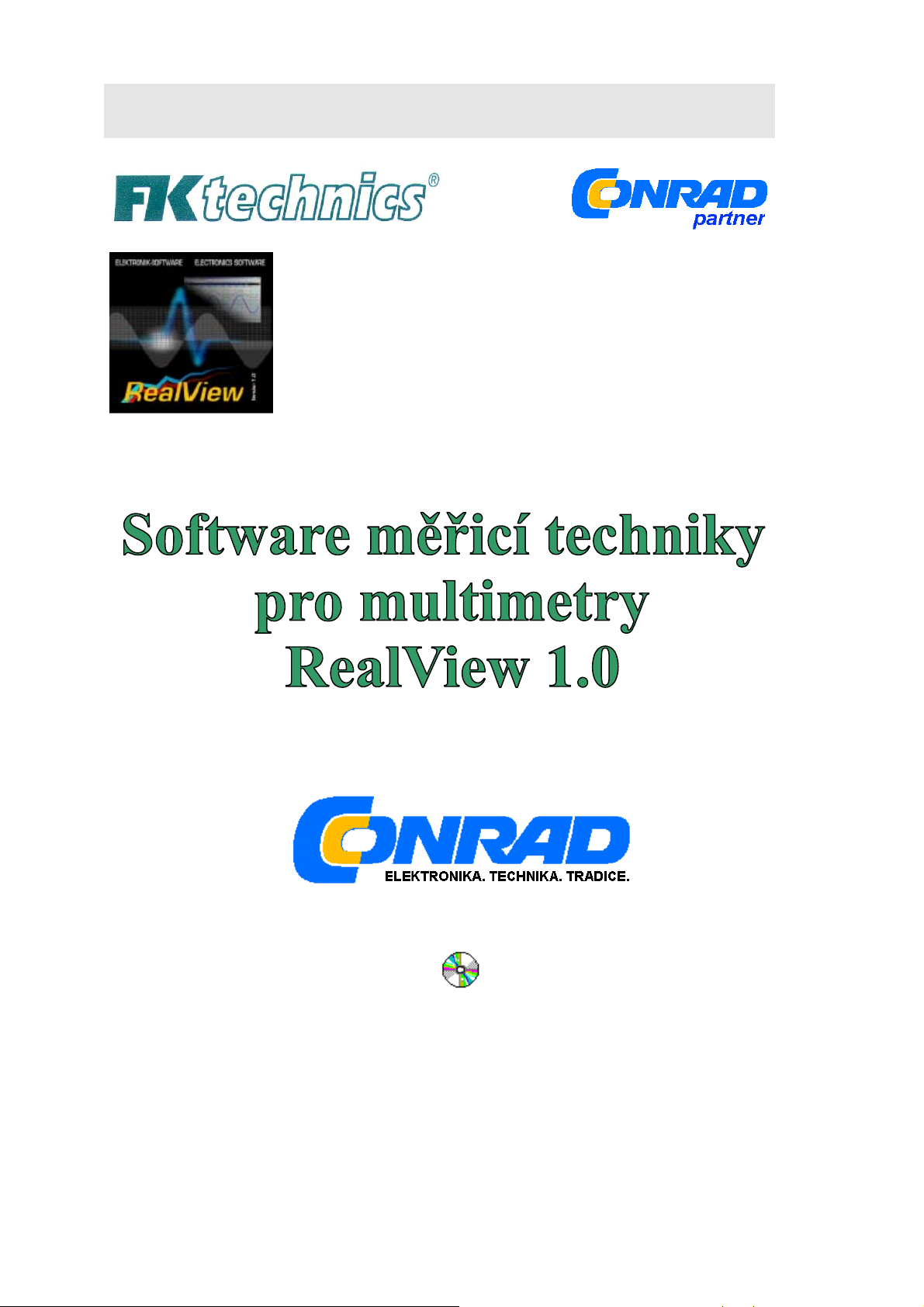

NÁVOD K OBSLUZE
Obj. č.: 12 22 10
Systémové předpoklady:
Windows 95, 98, ME, NT, 2000, XP
CD-ROM mechanika
Page 2
RealView je software pro měřicí techniku, který dělá z vašeho počítače komfortní
kreslicí zařízení. Software je koncipováno tak, aby se bylo možno obsluhu rychle a
intuitivně naučit. Ještě nikdy nebyl záznam měřicích křivek tak snadný a přehledný.
S RealView máte možnost zaznamenávat vaše údaje o měření pohodlně a
komfortně. Můžete více křivek různých měřicích snímačů zaznamenávat současně
do jednoho nebo více záznamových zařízení. Četnost měření je možno nastavit od 5
ms do 30 min, přičemž doba měření je teoreticky neomezena.
RealView přitom představuje vaše měřicí křivky vždy v reálný čas na monitoru.
2

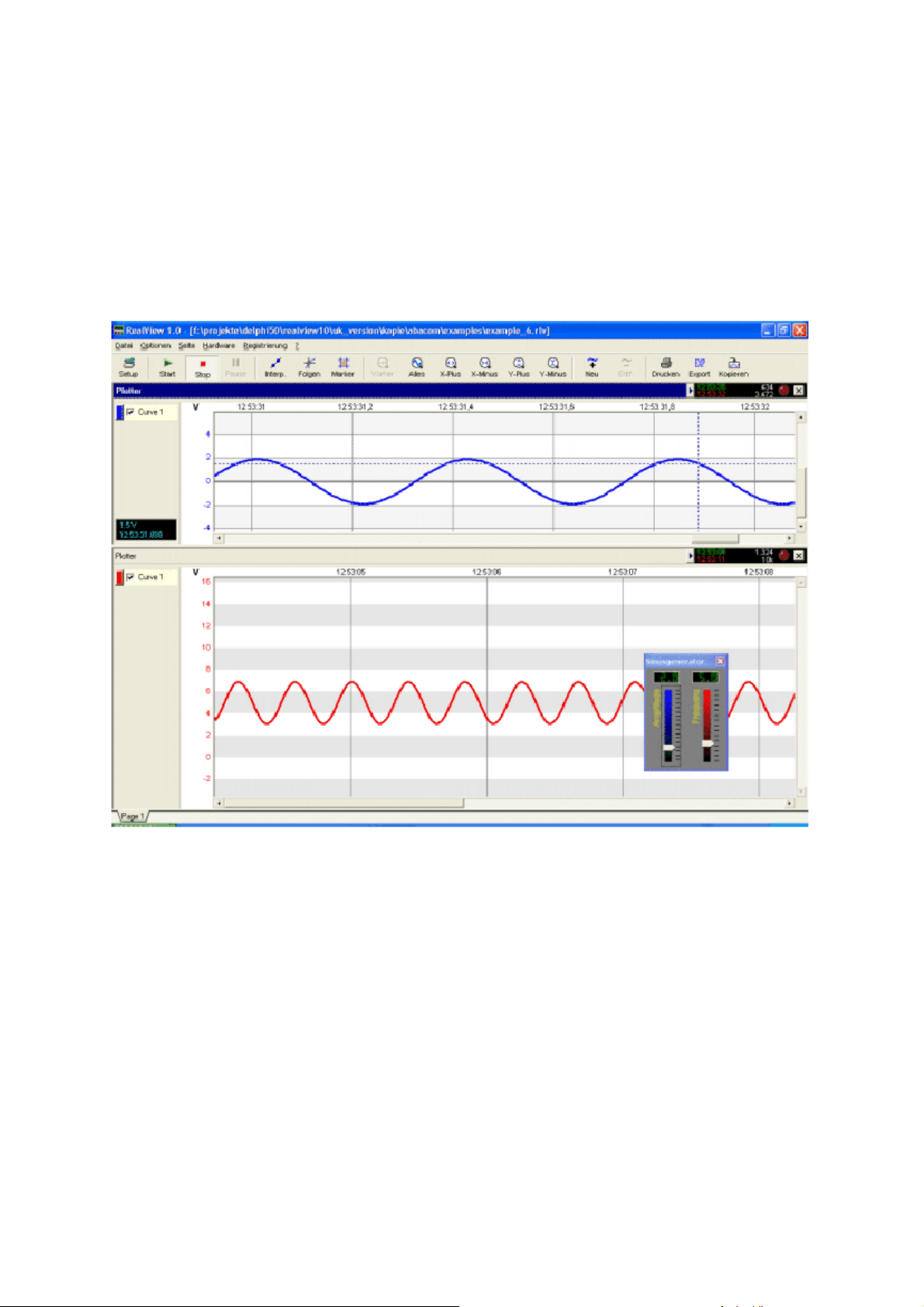

S RealView je možno prohlížet naměřené údaje v reálném čase. Máte možnost
zobrazit více měřicích křivek v jednom záznamovém zařízení. Můžete zobrazit
libovolné množství záznamových zařízeních vedle sebe nebo společně, nebo také
rozdělit na více stran. Jednotlivé záznamové zařízení můžete přizpůsobit graficky
podle vašeho vkusu. Také jednotlivé měřicí křivky můžete definovat v barvě a šířce,
takže můžete vaše výsledky měření vždy přehledně zobrazit. S pomocí funkcí-zoom
(transfokace) můžete rychle dosáhnout každé oblasti vašich měřicích křivek.
Jednoduchým kliknutím myši zvětšíte vaší křivku nebo opět zmenšíte. Pokud se
někdy ve vašich měřicích křivkách spletete, potom se můžete pomocí jednoho kliku
opět navrátit zpět k předchozímu kroku transfokace (zoom), nebo se můžete navrátit
zpět k celkovému zobrazení.
Page 3
3

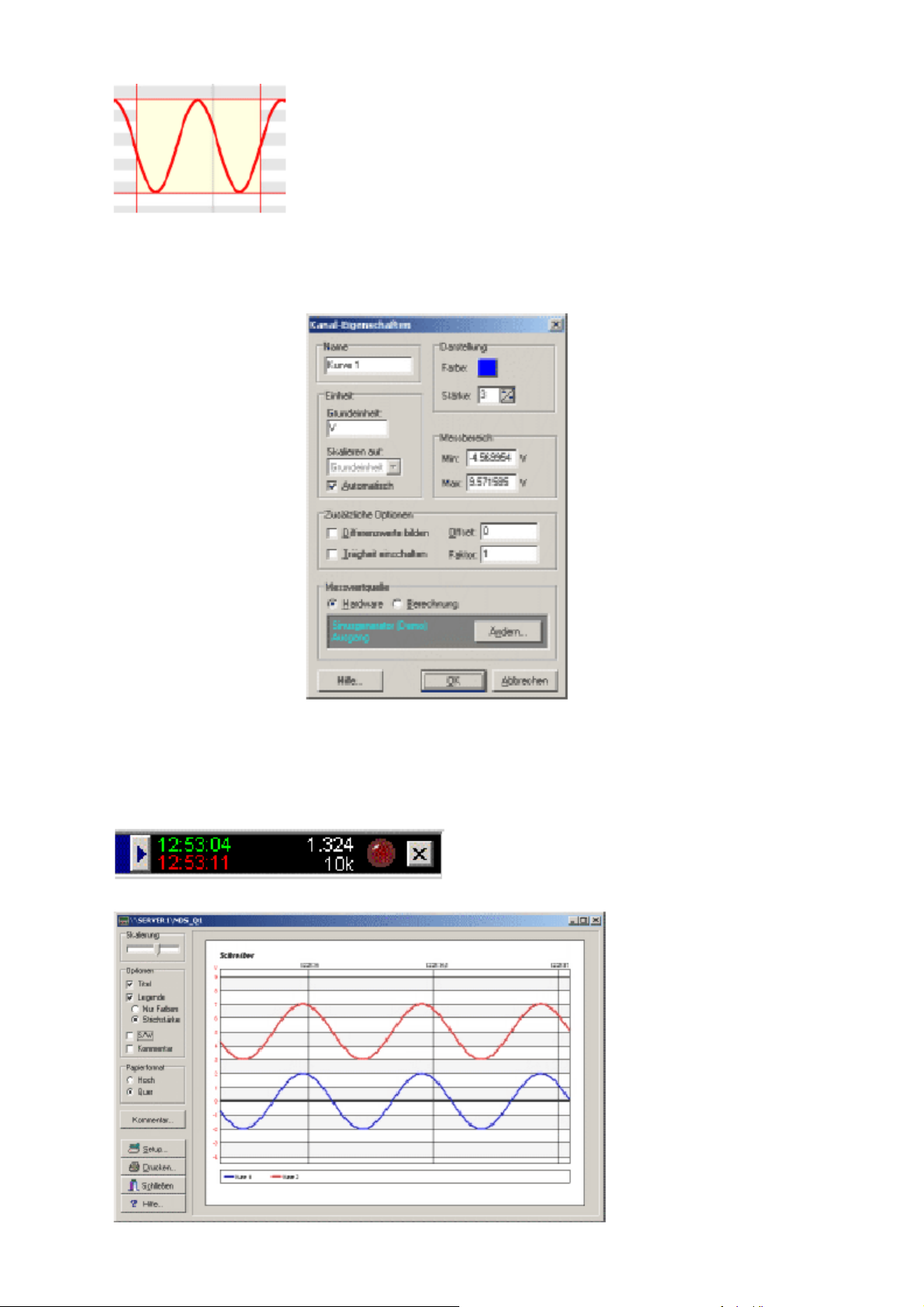

S pomocí popisovačů můžete vaší měřicí křivku přesněji
zjišťovat. Popisovače můžete volně umístit na měřicí křivce.
Výše rozdílu v X- a Y-směru můžete vždy hned vyčíst. Navíc
můžete s popisovači stisknutím tlačítka určit amplitudu a dobu
kmitu signálu.
Nastavení kanálů provedete v přehledných a logických dialozích. Každému kanálu je
přiřazen hardware. Také máte možnost spojit vzájemně dva kanály, a tak např. přímo
indikovat diferenciální měření nebo měření výkonu.
Každé zapisovací zařízení indikuje ve stálé titulní řádce současný stav. Takto máte
vždy na očích nejdůležitější informace jako je doba rozběhu, doba doběhu,
zaznamenané hodnoty měření nebo obsazené místo v paměti.
Page 4
Samozřejmě můžete zaznamenané měřicí křivky přenášet na papír. K tomu je
k dispozici komfortní tiskový náhled. Zde můžete také umístit ještě dodatečné
komentáře, aby byl výtisk ještě konkrétnější.

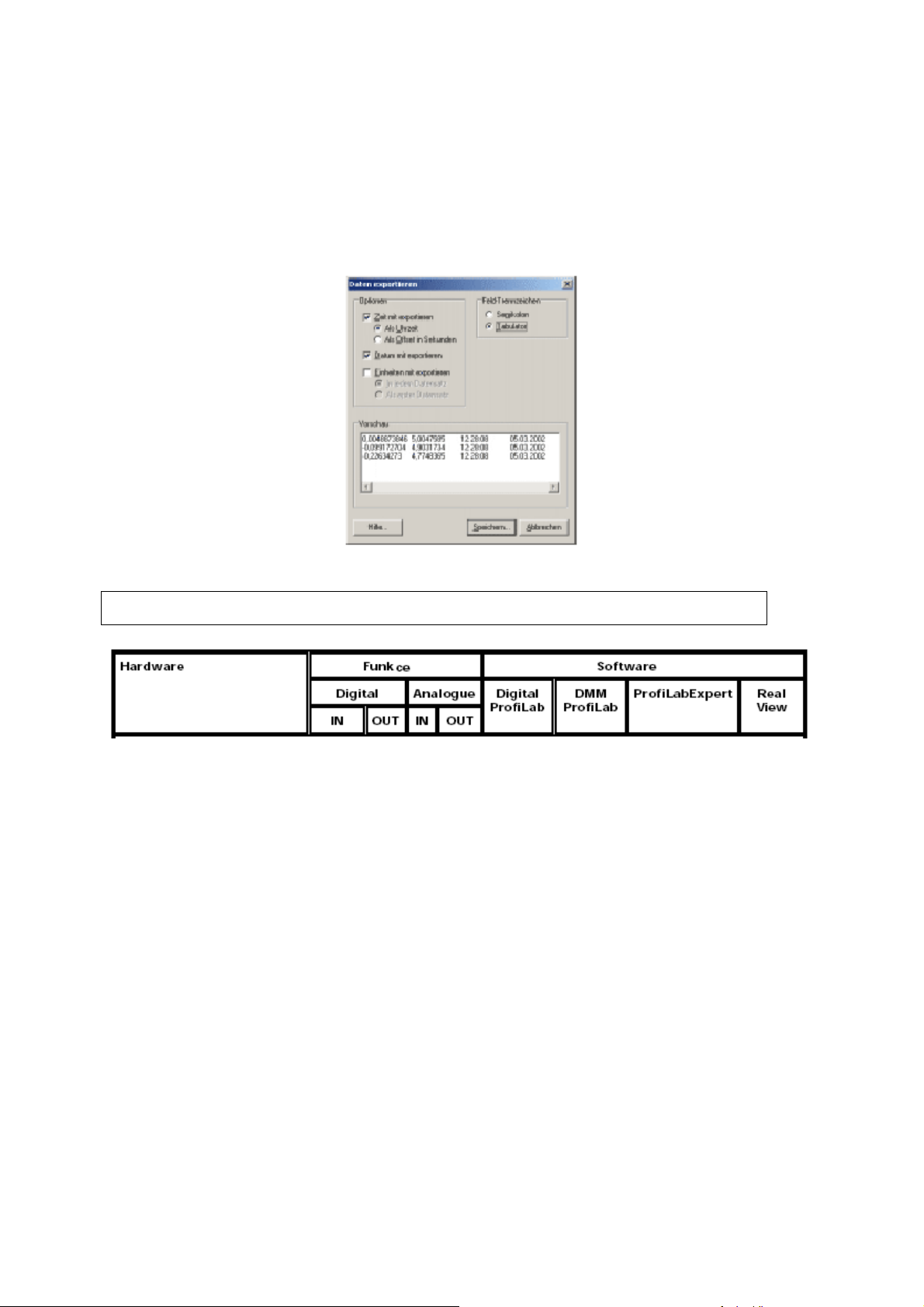

S exportní funkcí můžete vaše měřicí křivky načíst i v jiných programech jako je např.
Excel. Tím nejsou dalšímu zpracování vašich měřicích křivek již kladeny žádné
hranice.
4
HARDWAROVÁ PODPORA

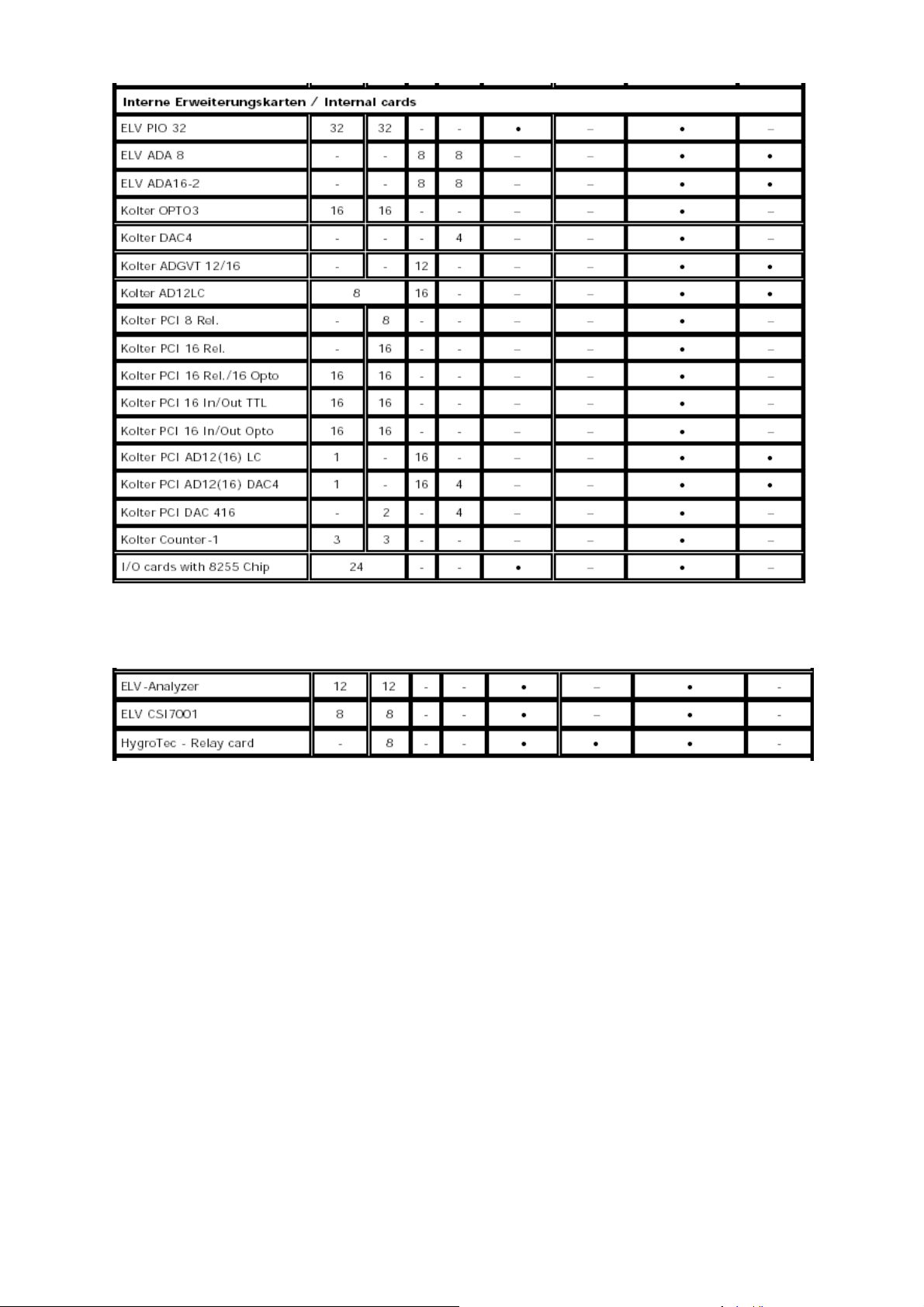

Interní karty pro rozšíření / Internal cards
Page 5
5

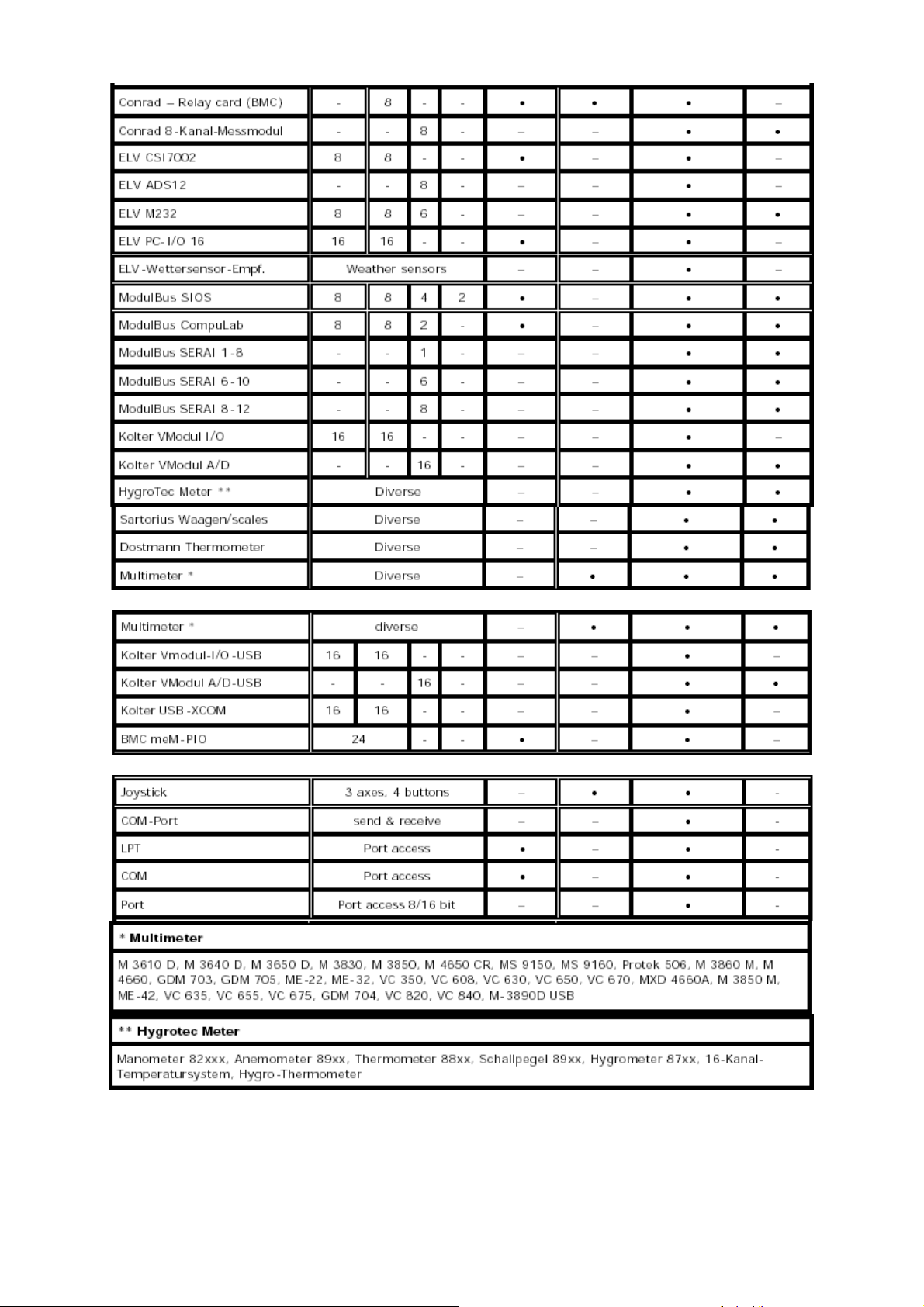

Externí přístroje na paralelním portu (LPT) / External devices on LPT
Externí přístroje na sériovém portu (COM) / External devices on COM
Page 6
6
Externí přístroje na USB-Port / External devices on USB
Všeobecná hardwarová podpora / Miscellaneous
