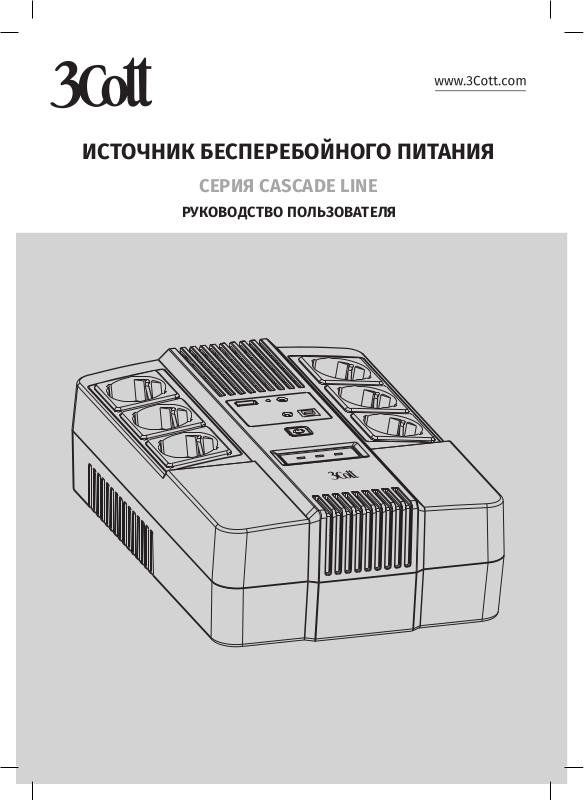

3Cott 850-CDL User Manual

ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ

СЕРИЯ CASCADE LINE

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Общая информация об устройстве ..............................................................5

Особенности серии CASCade Line .................................................................5

Комплектация .......................................................................................................6

Описание устройства ......................................................................................... 6

Подключение и эксплуатация ........................................................................ 7

Условия хранения ............................................................................................... 7

Условия транспортировки ............................................................................... 7

Гарантийные обязательства ........................................................................... 7

Технические характеристики .......................................................................... 9

Инструкции по технике безопасности ...................................................... 10

Индикация и звуковые сигналы ИБП ........................................................ 12

Возможные неисправности ........................................................................... 13

СОДЕРЖАНИЕ

Общая информация об устройстве ..............................................................5

Особенности серии CASCade Line .................................................................5

Комплектация .......................................................................................................6

Описание устройства ......................................................................................... 6

Подключение и эксплуатация ........................................................................ 7

Условия хранения ............................................................................................... 7

Условия транспортировки ............................................................................... 7

Гарантийные обязательства ........................................................................... 7

Технические характеристики .......................................................................... 9

Инструкции по технике безопасности ...................................................... 10

Индикация и звуковые сигналы ИБП ........................................................ 12

Возможные неисправности ........................................................................... 13

Руководство пользователя | Источник бесперебойного питания | Cascade Line Руководство пользователя | Источник бесперебойного питания | Cascade Line

Руководство пользователя для ИБП 3Cott Cascade Line:

• 3Cott-650-CDL

• 3Cott-850-CDL

Источники бесперебойного питания (ИБП) 3Cott предназначены для защиты пер-
сональных компьютеров, рабочих станций, коммуникационного оборудования
либо другой нагрузки небольшой мощности от основных неполадок с электро-
питанием: электромагнитных и радиочастотных помех, понижений, повышений
и полного исчезновения напряжения в электросети. Встроенный стабилизатор
напряжения (AVR) поддерживает выходное напряжение в пределах нормы, не ис-
пользуя ресурс аккумулятора при колебании напряжения электросети в широком
диапазоне.

• Линейно-интерактивная технология с выходным напряжением в виде аппрок-
симированной синусоиды

• Цифровой дисплей

• Разъемы CEE 7 (евророзетка) с питанием от аккумулятора и с сетевой фильтра-
цией

• С возможностью крепления на стену

• Автоматический регулятор напряжения AVR (Auto Voltage Regulation)

• Микропроцессорное управление

• Функция сбережения энергии Green Mode (автоматическое выключение в слу-
чае малой нагрузки в режиме работы от батарей предохраняет аккумуляторы
от глубокой разрядки)

• Функция холодного старта (включение ИБП в отсутствии напряжения электро-
сети)

• Функция автостарта (автоматическое включение ИБП при восстановлении
питания сети)

• Защита от короткого замыкания и перегрузки

• Защита телефонной, модемной, сетевой линии от импульсных помех

• Автоматическая зарядка аккумуляторов в выключенном состоянии

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой 3Cott.

Мы рады предложить Вам изделия, разработанные и изготовленные в соответ­ствии с высокими требованиями к качеству, функциональности и дизайну. Перед
началом эксплуатации изделия внимательно прочитайте данное руководство, в
котором содержится важная информация, касающаяся Вашей безопасности, а
так же рекомендации по правильному использованию изделия и ухода за ним.
Позаботьтесь о сохранности настоящего руководства и используйте его в каче­стве справочного материала при дальнейшем использовании изделия.

Изготовитель: 3Котт Лимитед,

РМ 709 Веллборн Коммершл Центр, 8, Джава Стрит, Норт Пойнт, Гонг Конг
www.3cott.com

Страна изготовления: Китай
Дата изготовления: Указана в серийном номере. Где 1-2-й знак — год; 3-4 — номер

недели изготовления.

Импортер: ООО Сталия-Р

11508, г. Москва, ул. Южнопортовая, д. 9а, стр. 1

По вопросу утилизации вышедших из строя аккумуляторных батарей, обращай­тесь по адресу:

г. Москва, Нагорный проезд, д. 3, стр. 3.
Многоканальный телефон: [phone]

За дополнительной информацией обращайтесь:

Эксклюзивный дистрибьютор (Россия и страны Таможенного союза) : Компания
Стейтен

109390, Москва, улица Малышева, д. 20
Многоканальный телефон: [phone]
www.staten.ru

4

Руководство пользователя для ИБП 3Cott Cascade Line:

• 3Cott-650-CDL

• 3Cott-850-CDL

ОБЩАЯ ИНФОРМАЦИЯ ОБ УСТРОЙСТВЕ:

Источники бесперебойного питания (ИБП) 3Cott предназначены для защиты пер­сональных компьютеров, рабочих станций, коммуникационного оборудования
либо другой нагрузки небольшой мощности от основных неполадок с электро­питанием: электромагнитных и радиочастотных помех, понижений, повышений
и полного исчезновения напряжения в электросети. Встроенный стабилизатор
напряжения (AVR) поддерживает выходное напряжение в пределах нормы, не ис­пользуя ресурс аккумулятора при колебании напряжения электросети в широком
диапазоне.

ОСОБЕННОСТИ СЕРИИ CASCADE LINE:

• Линейно-интерактивная технология с выходным напряжением в виде аппрок­симированной синусоиды

• Цифровой дисплей

• Разъемы CEE 7 (евророзетка) с питанием от аккумулятора и с сетевой фильтра­цией

• С возможностью крепления на стену

• Автоматический регулятор напряжения AVR (Auto Voltage Regulation)

• Микропроцессорное управление

• Функция сбережения энергии Green Mode (автоматическое выключение в слу­чае малой нагрузки в режиме работы от батарей предохраняет аккумуляторы
от глубокой разрядки)

• Функция холодного старта (включение ИБП в отсутствии напряжения электро­сети)

• Функция автостарта (автоматическое включение ИБП при восстановлении
питания сети)

• Защита от короткого замыкания и перегрузки

• Защита телефонной, модемной, сетевой линии от импульсных помех

• Автоматическая зарядка аккумуляторов в выключенном состоянии

5

Руководство пользователя | Источник бесперебойного питания | Cascade Line Руководство пользователя | Источник бесперебойного питания | Cascade Line

8. Крепежные отверстия (для крепления на стену)

9. Крышка батарейного блока

10. Разъёмы RJ11/ RJ45

• Извлеките ИБП из упаковки и внимательно осмотрите его на предмет повреж-
дений, которые могли произойти в процессе транспортировки. При обнаруже-
нии повреждений обратитесь по месту приобретения.

• Перед началом эксплуатации ИБП необходимо провести зарядку аккумулято-
ров в течение 8-12 часов без подключения нагрузки.

• Установите ИБП в выбранное место с хорошей вентиляцией.

• Подключите нагрузку к ИБП.

Храните ИБП с полностью заряженным аккумулятором в сухом прохладном месте.

С места изготовления ИБП транспортируется в транспортной упаковке, выпол-
ненной с учетом особенностей изделия, способа транспортирования и хранения
в целях его защиты в пути от механических повреждений и воздействия клима-
тических факторов (попадания атмосферных осадков, пыли).

• Рекомендованный срок службы ИБП - 8 лет.

• Гарантийный срок эксплуатации ИБП - 24 месяца.

• Гарантийный срок эксплуатации аккумуляторов - 12 месяцев.

• Гарантийное обслуживание осуществляется при соблюдении правил и ин-
струкций по эксплуатации изделия.

Гарантия на изделие не осуществляется в следующих случаях:

КОМПЛЕКТАЦИЯ:

• Источник бесперебойного питания – 1 шт

• Входной кабель питания – 1 шт

• Коммуникационный USB-кабель – 1 шт

• CD-ROM диск с программным обеспечением

• Руководство пользователя – 1 шт

• Гарантийный талон – 1 шт

ОПИСАНИЕ УСТРОЙСТВА:

Передняя панель Задняя панель

1. Кнопка включения ИБП

2. Индикатор работы от электросети (зеленый)

3. Цифровой дисплей

4. Коммуникационный порт USB

5. Входная розетка с плавким предохранителем

6. Выходные розетки с сетевой фильтрацией

7. Выходные розетки с питанием от аккумулятора

6

8. Крепежные отверстия (для крепления на стену)

9. Крышка батарейного блока

10. Разъёмы RJ11/ RJ45

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

• Извлеките ИБП из упаковки и внимательно осмотрите его на предмет повреж­дений, которые могли произойти в процессе транспортировки. При обнаруже­нии повреждений обратитесь по месту приобретения.

• Перед началом эксплуатации ИБП необходимо провести зарядку аккумулято­ров в течение 8-12 часов без подключения нагрузки.

• Установите ИБП в выбранное место с хорошей вентиляцией.

• Подключите нагрузку к ИБП.

УСЛОВИЯ ХРАНЕНИЯ

Храните ИБП с полностью заряженным аккумулятором в сухом прохладном месте.

УСЛОВИЯ ТРАНСПОРТИРОВКИ

С места изготовления ИБП транспортируется в транспортной упаковке, выпол­ненной с учетом особенностей изделия, способа транспортирования и хранения
в целях его защиты в пути от механических повреждений и воздействия клима­тических факторов (попадания атмосферных осадков, пыли).

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• Рекомендованный срок службы ИБП - 8 лет.

• Гарантийный срок эксплуатации ИБП - 24 месяца.

• Гарантийный срок эксплуатации аккумуляторов - 12 месяцев.

• Гарантийное обслуживание осуществляется при соблюдении правил и ин­струкций по эксплуатации изделия.

Гарантия на изделие не осуществляется в следующих случаях:

7

Руководство пользователя | Источник бесперебойного питания | Cascade Line Руководство пользователя | Источник бесперебойного питания | Cascade Line

Модель 3Cott-650-CDL 3Cott-850-CDL

Технология Тип ИБП Линейно-интерактивный

Исполнение Форм-фактор Напольный (с возможность крепления на стену)

Входные
параметры

Выходные
параметры

Защита ИБП и обору-
дования

Аккумуляторная
батарея

Физические
параметры

• возникновения дефектов вследствие: механических повреждений, несоблюде­ния условий эксплуатации или инсталляции оборудования, стихийных бед­ствий (молния, пожар, наводнение), попадания внутрь изделия посторонних
предметов, жидкостей, насекомых, неправильной вентиляции.

• после проведения ремонта неуполномоченными лицами (имеются следы
сторонних паек или иные следы, свидетельствующие о проведении несанкци­онированного ремонта)

Гарантийное обслуживание не распространяется на:

• расходные материалы, документацию, дискеты, компакт-диски и т.п.;

• программное обеспечение, поставляемое вместе с источником бесперебойно­го питания;

• на другое оборудование, причиненный ущерб которому связан по какой-либо
причине с работой в сопряжении с данным;

• периодическое обслуживание, установку и настройку изделия

8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель 3Cott-650-CDL 3Cott-850-CDL

Технология Тип ИБП Линейно-интерактивный

Исполнение Форм-фактор Напольный (с возможность крепления на стену)

Мощность 650VA/390W 850VA/510W

Входные
параметры

Выходные
параметры

Входное напряжение 220 В

Частота тока 50 Гц ± 1%

Выходное
напряжение

Форма напряжения Ступенчатая аппроксимация синусоиды

Частота тока 50 Гц ± 1%

220 В ± 10%

Защита ИБП и обору­дования

Аккумуляторная
батарея

Физические
параметры

Время переключения
на батарею

Защита ИБП от
перегрузок

Вход ИБП Плавкий предохранитель

Тип Свинцово-кислотные, герметичные, не требуют обслуживания

Напряжение и ем­кость батареи

Время батарейной
поддержки (ПК с 17»
монитором, нагрузка
100Вт*)

Выходные разъемы

Размеры (Ш*Г*В), мм 293 x 202 x 93

Вес брутто, кг 4,5 5,2

Автоматически выключается, если перегрузка превышает

110% от номинала в течение 60 с или 130% в течение 3 с. При

коротком замыкании на выходе - немедленное отключение от

12V/7Ah*1 12V/9Ah*1

~ 12 мин ~ 20 мин

CEE7/4 x 6 шт (евророзетка, 3 с резервным питанием, 3 с филь-

2-5 мс (типовое)

нагрузки.

трацией)

9

Руководство пользователя | Источник бесперебойного питания | Cascade Line Руководство пользователя | Источник бесперебойного питания | Cascade Line

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Запрещается использовать ИБП в запыленных, содержащих легковоспламеня­ющийся газ помещениях.

• Запрещается использовать ИБП при температуре свыше 40⁰ и ниже 0 градусов
по Цельсию.

• Запрещается использовать ИБП при уровне относительной влажности свыше
90%.

• Запрещается использовать ИБП под прямыми солнечными лучами или вблизи
нагревательных элементов.

• Запрещается накрывать включенный ИБП тканью, полиэтиленом или иными
накидками препятствующих вентиляции.

• Запрещается использовать ИБП вне помещений.

• Запрещается подключать ввод ИБП к его выводу.

• Запрещается подключать удлинитель или сетевой фильтр к ИБП.

• Запрещается самостоятельно разбирать ИБП при поломке. Для обслуживания
изделия обращайтесь в сервисный центр.

• Запрещается открывать корпус ИБП – внутри высокое напряжение.

• Внимание не допускайте попадания воды и других жидкостей, а так же про­никновения посторонних предметов внутрь корпуса ИБП.

• Внимание ИБП не предназначен для работы с медицинским оборудованием,
системами жизнеобеспечения, микроволновыми печами и пылесосами.

• Внимание суммарная потребляемая мощность всех устройств подключаемых
ко всем розеткам ИБП не должна превышать заявленную мощность использу­емого ИБП.

• Внимание во время работы устройство может нагреваться до 50⁰ градусов по
Цельсию.

• Внимание розетка электросети должна находиться около ИБП и к ней должен
быть обеспечен легкий доступ.

• Внимание в случае возникновения пожара используйте только порошковый
огнетушитель, использование воды может привести к поражению током.

• Внимание в случае аварийной ситуации нажмите кнопку ВЫКЛ и отсоедините
кабель питания от блока питания переменного тока, чтобы надлежащим обра­зом отключить ИБП.

• Внимание сервисное обслуживание аккумуляторов должно выполняться ква-

10

лифицированным персоналом знакомым с правилами безопасности при рабо­те с аккумуляторами или под наблюдением таковых. Не допускайте к работе с
аккумуляторами неавторизированный персонал.

• Внимание рекомендованный срок службы ИБП 8 лет. По окончанию срока
службы не выбрасывайте изделие с остальными бытовыми отходами, а утили­зируйте в установленном законом порядке.

• Осторожно: при утилизации аккумуляторов не сжигайте их – это может при­вести к взрыву аккумуляторов. Утилизируйте неисправные аккумуляторы на
предприятиях по переработке вторичного сырья.

• Осторожно: не вскрывайте и не повреждайте аккумулятор – электролит токси­чен и опасен для кожи и глаз.

11

Руководство пользователя | Источник бесперебойного питания | Cascade Line Руководство пользователя | Источник бесперебойного питания | Cascade Line

ИНДИКАЦИЯ И ЗВУКОВЫЕ СИГНАЛЫ ИБП:

• Индикатор работы от электросети (зеленый) - загорается после включения
ИБП горит непрерывно.

• При работе на аккумуляторе один раз в десять секунд при нормальном состо­янии аккумулятора и сигнал каждую секунду перед выключением ИБП из за
разряда аккумулятора.

• При перегрузке короткие звуковые сигналы каждые 0,5 секунды.

1. Индикатор входного напряжения

2. Индикатор выходного напряжения

3. Индикатор работы от электросети (мигает при переходе в режим AVR)

4. Индикатор работы от аккумулятора (мигает при пониженном или повышен­ном напряжении сети)

5. Индикатор уровня заряда аккумулятора

6. Индикатор низкого заряда аккумулятора (мигает при низком заряде аккуму­лятора)

7. Индикатор нагрузки

8. Индикатор перегрузки (мигает при превышения нагрузки)

9. Индикатор неисправности (горит постоянно при перегрузке, при коротком
замыкание)

12

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Неисправность Возможная причина Решение

ИБП не включается, индикатор
не загорается

ИБП все время работает от
аккумулятора

Время работы от аккумулятора
слишком мало

Напряжение аккумулятора
менее 10 Вольт

Подключенное оборудование
потребляет менее 25 Ватт при
работе от аккумулятора

ИБП неисправен

Напряжение входной
электросети слишком высокое,
низкое или отсутствует

Плохой контакт на входе
электросети

ИБП неисправен

Аккумулятор недостаточно
заряжен

Аккумулятор неисправен

ИБП неисправен

Зарядите аккумулятор

Подключите ИБП к
электросети

Обратитесь в сервисный
центр

Проверьте входное
напряжение электросети

Проверьте качество контакта
входного кабеля и состояние
предохранителя

Обратитесь в сервисный
центр

Зарядите аккумулятор

Обратитесь в сервисный
центр

Обратитесь в сервисный
центр

Непрерывный звуковой сигнал Перегрузка

Отключите от ИБП менее
важное оборудование

13

Руководство пользователя | Источник бесперебойного питания | Cascade Line

16
