Энкор ЛЭ 750-80Э User Manual [ru]

24
2
КОРЕШОК 2
На гарантийный ремонт
лобзика «....................» .......................................
изъят «.....» .......................................201......года
Ремонт произвел ................................./............../
23
КОРЕШОК 1
На гарантийный ремонт
лобзика «....................» .......................................
изъят «.....» .......................................201......года
Ремонт произвел ................................./............../
линия отреза
Гарантийный талон
Россия, 394006, г. Воронеж, пл. Ленина, 8.
ТАЛОН № 2
На гарантийный ремонт лобзика
«....................» зав. .........................................
Изготовлен «......» ................./........./ М. П.
Продан _______________________________
наименование торга или штамп
Дата «......» .................. 201......г ____________
подпись продавца
Владелец адрес, телефон ................................
..............................................................................
..............................................................................
..............................................................................
Выполнены работы по устранению дефекта
..............................................................................
..............................................................................
..............................................................................
..............................................................................
Дата «......» .................. 201......г ____________
подпись механика
Владелец лобзика ______________________ личная подпись
ООО «ЭНКОР - Инструмент - Воронеж»
Гарантийный талон
Россия, 394006, г. Воронеж, пл. Ленина, 8.
ТАЛОН № 1
На гарантийный ремонт лобзика
«....................» зав. .........................................
Изготовлен «......» ................./........./ М. П.
Продан _______________________________
наименование торга или штамп
Дата «......» .................. 201......г ____________
подпись продавца
Владелец адрес, телефон ................................
..............................................................................
..............................................................................
..............................................................................
Выполнены работы по устранению дефекта
..............................................................................
..............................................................................
..............................................................................
..............................................................................
Дата «......» .................. 201......г ____________
подпись механика
Владелец лобзика ______________________ личная подпись
Утверждаю ____________________________
руководитель ремонтного предприятия
_______________________________________
наименование ремонтного предприятия или его штамп
Дата «......» .................. 201......г ____________
личная подпись
Место для заметок
_______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________
Утверждаю ____________________________
руководитель ремонтного предприятия
_______________________________________
наименование ремонтного предприятия или его штамп
Дата «......» .................. 201......г ____________
личная подпись
Место для заметок
_______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________

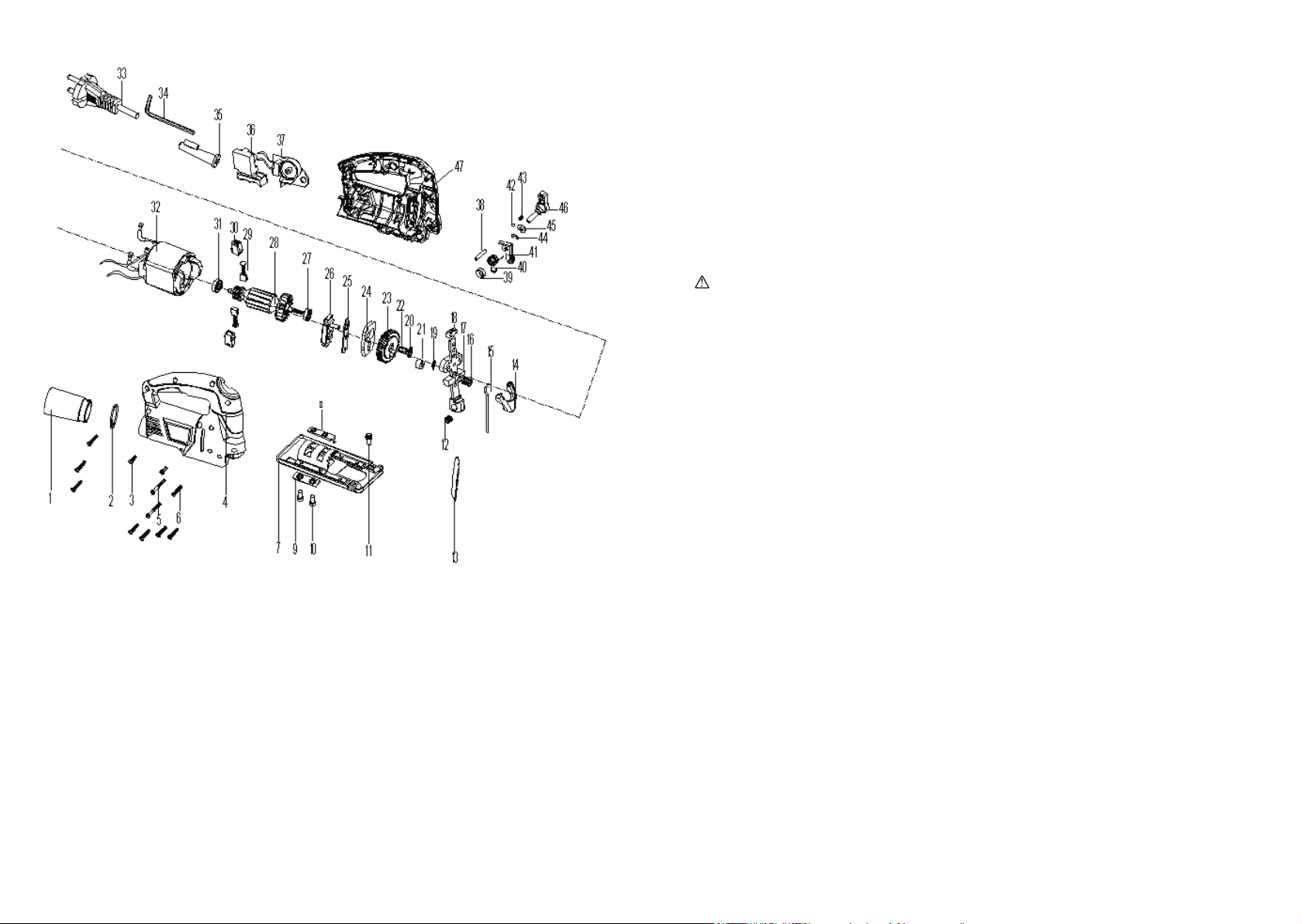

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-750/80Э»
22
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-750/80Э»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
232300 Адаптер
1
232301 Кольцо уплотнительное
2
232302 Корпус
3
232303 Винт ST4x19
4
232304 Винт ST4x30
5
232305 Подошва
6
232306 Фиксатор подошвы
7
232307 Планка прижимная
8
232308 Винт М5х12
9
232309 Винт М5х
10
232310 Пилка
11
232311 Планка защитная
12
232312 Пружина
13
232313 Шток в сборе
14
232314 Держатель штока
15
232315 Кольцо фиксирующее
16
232316 Шайба регулировочная
17
232317 Втулка
18
232318 Подшипник игольчатый
19
232319 Колесо зубчатое
20
232320 Противовес
21
232321 Пластина
22
232322 Щит подшипника
23
232323 Подшипник 629-2RS
24
К6Х10Х13
9
232324 Крыльчатка ротора
25
232325 Ротор
26
232326 Щёткодержатель в сборе
27
232327 Фиксатор сетевого шнура
28
232328 Подшипник 607-2RS
29
232329 Винт
30
232330 Статор
31
232331 Шнур сетевой
32
232332 Ключ
33
232333 Муфта сетевого шнура
34
232334 Выключатель
35
232335 Блок электронный
36
232336 Корпус
37
232337 Штифт
38
232338 Эксцентрик
39
232339 Пружина
40
232340 Ролик опорный в сборе
41
232341 Шарик
42
232342 Пружина
43
232343 Кольцо фиксирующее
44
232344 Сальник
45
232345 Переключатель в сборе
46
232346 Винт держателя пилки
47
232347 Щётка
48
Уважаемый покупатель!
3
Вы приобрели лобзик ручной электрический, изготовленный в КНР с соблюдением требований российских стандартов, под контролем специалистов ООО «ЭНКОР­Инструмент-Воронеж». Перед началом эксплуатации внимательно и до конца прочти­те настоящее «Руководство».
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5. ПОДКЛЮЧЕНИЕ ЛОБЗИКА К ИСТОЧНИКУ ПИТАНИЯ
5.1. Требования к
сети электропитания
5.2. Особенности эксплуатации
6. УСТРОЙСТВО ЛОБЗИКА
7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА
7.1 Установка пильного полотна в держатель
7.2. Установка пильного полотна в быстрозажимной держатель (для модели ЛЭ- 600/60ЭМ)
7.3. Установка опорного ролика (для моделей ЛЭ-500/45 и ЛЭ-500/45Э)
7.4. Наклон подошвы (для моделей ЛЭ-500/45 и ЛЭ-500/45Э)
7.5. Наклон подошвы (для моделей ЛЭ-600/60Э и ЛЭ-750/80Э)
7.6. Установка параллельного упора (для моделей ЛЭ-600/60Э, ЛЭ-600/60ЭМ и ЛЭ- 750/80Э)
7.7. Установка продольных колебаний пильного полотна
7.8. Подключение систем пылеудаления
8. ПОРЯДОК РАБОТЫ С ЛОБЗИКОМ
8.1. Включение
8.2. Изменение частоты хода пильного полотна (кроме модели ЛЭ-500/45)
8.3. Пиление
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1. Общее обслуживание
9.2. Хранение и транспортировка
9.3. Утилизация
9.4. Критерий предельного состояния
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
13. СХЕМА СБОРКИ
14. ДЕТАЛИ СБОРКИ ГАРАНТИЙНЫЙ ТАЛОН
ВНИМАНИЕ! Ознакомьтесь со всеми указаниями мер безопасности и инструк-
циями. Несоблюдение указаний и инструкций может привести к поражению электри- ческим током, пожару и (или) серьезным повреждениям.
Сохраните все предупреждения и инструкции, чтобы можно было обращаться к ним в дальнейшем.
Настоящее «Руководство» предназначено для изучения и правильной эксплуатации лобзика ручного электрического модели «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э»,
«ЛЭ-600/60ЭМ», «ЛЭ-750/80Э».
1. ОБЩИЕ УКАЗАНИЯ
1.1. Лобзик ручной электрический моде­лей «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-
600/60Э», «ЛЭ-600/60ЭМ», «ЛЭ-750/80Э» (далее лобзик, инструмент) предназначен
для сквозного пиления заготовок из дре­весины, пластмасс, металлов и керамики с использованием оснастки, конструктив­но совместимой с лобзиком и предназна­ченной для выполнения вышеперечис­ленных работ.
1.2. Данная
ручная электрическая маши-
на (лобзик) является технически сложным товаром бытового назначения и относит­ся к электробытовым машинам, предна­значенным для использования исключи­тельно для личных, семейных, домашних и иных нужд, не связанных с осуществле­нием предпринимательской деятельно-
4
1.4. Лобзик предназначен для эксплуата­ции и хранения в следующих условиях:
- температура окружающей среды от 1°С до 35°С;
- относительная влажность воздуха до 80% при температуре 25°С.
1.5. Приобретая лобзик, проверьте его
работоспособность и комплектность. Обя­зательно требуйте от продавца заполне­ния гарантийного талона и паспорта ин­струмента, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока. В этих документах продавцом указывается дата продажи ин­струмента, ставится штамп магазина и раз­борчивая подпись или штамп продавца.
ВНИМАНИЕ. После продажи лобзика претензии по некомплектности не при­нимаются.
сти.
1.3. Лобзик предназначен для работы от
однофазной сети переменного тока на­пряжением 220В и частотой 50 Гц.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры лобзика при­ведены в таблице 1.
Таблица 1.
Модель лобзика
Наименование параметра
Номинальное напряжение, В 220±10% Частота тока, Гц 50 Номинальная потребляемая
мощность, Вт Частота хода пильного полотна
на холостом ходу, мин Плавная регулировка частоты
хода пильного полотна Ход пильного полотна, мм 17 Режимы маятникового хода 0; I; II; III. 0; I; II; III. 0; I; II; III. Пиление под углом, град. 0-45 (влево-вправо) Максимальная
толщина распиливаемого материала, мм
Масса, кг 1,7 1,7 1,9 1,9 2,4
Артикул 50224 50225 50220 50221 50222
-1
древесина 45 45 60 60 80 алюминий 44 6 6 10 керамика 66 8 8 10
ЛЭ-
500/45
500 500 600 600 750
2800 750÷2800 500÷2800 500÷2800 800÷3000
—+ + + +
ЛЭ-
500/45Э
Значение параметра
ЛЭ-
600/60Э
ЛЭ-
600/60ЭМ
ЛЭ-
750/80Э
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-600/60ЭМ»
21
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер ЛЭ-750/80Э 29 232109 Колесо зубчатое
2 232301
Кольцо уплотнительное ЛЭ-750/80Э
30 232110 Противовес
3 232329 Винт ST3.9X12 31 232111 Пластина 4 232100 Корпус двигателя (прав.) 32 232112 Щит подшипника 5 232101 Винт ST3.9X35 33 245102 Подшипник 608 6 232303 Винт ST3.9X19 34 232131 Крыльчатка 7 232121 Основание 35 232113 Ротор
8 232306
Фиксатор подошвы ЛЭ­750/80
36 232347 Щетка
9 232122 Накладка основания 37 232326 Щеткодержатель
10 232307
Планка прижимная ЛЭ­750/80
38 232328 Подшипник 607
11 232102 Винт М 5х12 39 232114 Статор 12 232123 Винт М 4х
4 40 232331 Шнур питания 13 232124 Винт М 5х9 41 232115 Ключ 14 232125 Рычаг 42 232116 Муфта шнура питания 15 232126 Кольцо стопорное 43 232334 Выключатель ЛЭ-750/80
16 232310 Пилка 44 232335
Блок электронный ЛЭ­750/80
17 232104 Экран защитный 45 232337 Штифт ЛЭ-750/80Э
18 232311
19 232127 Шайба 47 232117
Планка защитная ЛЭ­750/80Э
46 232338 Эксцентрик ЛЭ-750/80
Пружина опорного ролика
20 232128 Пружина 48 232118 Блок опорного ролика 21 232129 Шарик 49 232341 Шарик
22 232312
23 232130 Шток 51 232343 Кольцо стопорное ф
Пружина держателя штока
50 232342 Пружина переключателя
6
24 232314 Держатель штока 52 232344 Шайба переключателя
25 232315
Кольцо стопорное ЛЭ­750/80Э
53 232119 Переключатель
26 232106 Шайба зубчатого колеса 54 232132 Шток в сборе 27 232107 Ролик 55 232120 Корпус двигателя (лев)
28 232108
Подшипник игольчатый K6X9X13
2.2. По
электробезопасности лобзик моделей «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-
600/60Э», «ЛЭ-600/60ЭМ», «ЛЭ-750/80Э» соответствует II классу защиты от пораже-
ния электрическим током.
СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-600/60ЭМ»
20
2.3. Данные по шуму и вибрации указаны в Таблице 2.
5
Таблица 2.
Данные по шуму и
вибрации
ЛЭ-500/45
ЛЭ-
500/45Э
Арт. 50224 Арт. 50225 Арт. 50220 Арт. 50221 Арт. 50222
ЛЭ-
600/60Э
ЛЭ-
600/60ЭМ
ЛЭ-
750/80Э
Взвешенный уровень шума от электроинструмента Уровень звукового давления Уровень звуковой мощности
89 дБ(А) 89 дБ(А) 90 дБ(А) 90 дБ(А) 90 дБ(А)
100 дБ(А) 100 дБ(А) 101 дБ(А) 101 дБ(А) 101 дБ(А)
Недостоверность К=3 дБ(А) К=3 дБ(А) К=3 дБ(А) К=3 дБ(А) К=3 дБ(А)
Значения вибрации Вибрация при пилении древесины
ah=8,5 м/с2ah=8,5 м/с2ah=9,1 м/с2ah=9,1 м/с2ah=21,2 м
Вибрация при пилении листового
ah=9,6 м/с2ah=9,6 м/с2ah=6,8 м/с2ah=6,8 м/с2ah=5,7 м/с
металла Недостоверность К=1,5 м/с2К=1,5 м/с2К=1,5 м/с2К=1,5 м/с2К=1,5 м/с
2
2
2
В связи с постоянным совершенствованием конструкции и технических харак­теристик инструмента, ООО «ЭНКОР-Инструмент-Воронеж» оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия.
3. КОМПЛЕКТНОСТЬ
3.1. Комплектность лобзика представлена в Таблице 3 и на Рис. 1. Таблица 3.
Модель лобзика
Наименование
А. Лобзик 1шт.1шт.1шт.1шт.1шт. Б. Упор
параллельный В. Адаптер для
подключения пылесоса
Г. Ключ шестигранный
Д. Экран защитный 1шт.1шт.1шт.1шт. Руководство по
эксплуатации Коробка картонная 1шт.1шт.1шт.1шт.1шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не подключай­те лобзик к электрической сети пита­ния до тех пор, пока внимательно не ознакомитесь с изложенными в «Руко­водстве» рекомендациями.
4.1. Ознакомьтесь с назначением, прин-
ЛЭ-500/45 ЛЭ-500/45ЭЛЭ-600/60ЭЛЭ-600/60ЭМ ЛЭ-750/80Э
Количество
1шт.1шт.1шт.1шт.1шт.
1шт.1шт.1шт.1шт.1шт.
1шт.1шт.1шт.1шт.1шт.
1экз.1экз.1экз.1экз.1экз.
ципом действия, приемами работы и максимальными возможностями вашего лобзика.
4.2. Не подвергайте лобзик воздействию резких температурных перепадов, спо­собных вызвать образование конденса­та
на деталях электродвигателя. Если
инструмент внесен в зимнее время в
отапливаемое помещение с улицы, ре­комендуется не включать его в течение времени, достаточного для устранения конденсата.
ЗАПРЕЩАЕТСЯ эксплуатация лоб­зика в условиях воздействия капель и брызг (на открытых площадках во вре­мя снегопада или дождя), вблизи вос­пламеняющихся жидкостей или газов, во взрывоопасных помещениях или помещениях с химически активной средой, разрушающей металлы и изо­ляцию, а также в условиях чрезмерной запылённости воздуха.
4.3. Работа лобзиком в
помещениях с от-
носительной влажностью воздуха более
80% категорически запрещается.
4.4. Запрещается переделывать вилку
шнура питания инструмента, если она не соответствует размеру вашей розетки и изменять длину шнура питания. Исполь­зуйте соответствующие удлинители.
4.5. Не допускайте неправильной эксплу­атации шнура питания лобзика. Не тяните за шнур при отсоединении вилки от ро­зетки. Оберегайте шнур от скручивания, заломов, нагревания, попадания масла, воды и повреждения об острые кромки. Не используйте шнур питания с повреж­дённой изоляцией.
ВНИМАНИЕ! Во время работы с электроинструментом не допускайте контакта тела с заземлением и зазем­ленными поверхностями, такими как трубы, радиаторы, батареи и т.п.
ЗАПРЕЩАЕТСЯ работать лобзиком в утомленном или болезненном состо­янии, а также в состоянии алкогольно­го или наркотического опьянения.
ВНИМАНИЕ! В процессе работы электроинструментом не допускайте нахождения в рабочей зоне детей и по­сторонних лиц.
4.6. Перед первым включением инстру­мента обратите внимание на правиль­ность сборки и надежность установки оснастки.
4.7. Проверьте работоспособность вы­ключателя лобзика и переключателей режимов. Эксплуатировать инструмент с
6
Рис. 1
неисправными органами управления за­прещается.
4.8. Используйте лобзик
только по назна-
чению. Применяйте оснастку, предназна­ченную для работы данным инструмен­том. Не допускается самостоятельное проведение модификаций лобзика, а также использование лобзика для работ, не регламентированных данным «Руко­водством».
4.9. Во избежание получения травмы при работе с инструментом не надевайте из­лишне свободную одежду, галстуки, укра­шения. Они могут попасть в подвижные детали лобзика. Длинные волосы убери­те под головной убор.
4.10. Всегда работайте в защитных очках, используйте наушники для уменьшения воздействий шума. При длительной рабо­те используйте виброзащитные рукави­цы. Используйте прочную нескользящую обувь.
4.11. Используйте системы пылеудале­ния. При невозможности использования системы пылеудаления защищайте орга­ны дыхания средствами индивидуальной защиты.
4.12. Во время работы сохраняйте устой­чивую позу.
4.13. Крепко удерживайте инструмент в руках. Не прикасайтесь к движущимся ча­стям инструмента.
4.14. Надёжно закрепляйте обрабатывае­мую заготовку. Для закрепления заготовки используйте струбцины или тиски.
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-600/60Э»
19
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер ЛЭ-750/80Э 25 232111 Люлька
2 232301
Кольцо уплотнительное ЛЭ-750/80Э
26 232112 Щит подшипника
3 232329 Винт ST3.9×12 27 245102 Подшипник 608
4 232100
Корпус двигателя (прав.)
28 232113 Ротор
5 232101 Винт ST3.9×35 29 232347 Щетка 6 232303 Винт ST3.9×19 30 232326 Щеткодержатель
7 232305 Подошва ЛЭ-750/80Э 31 232328
8 232306
9 232307
Фиксатор подошвы ЛЭ­750/80
Планка прижимная ЛЭ­750/80
32 232114 Статор
33 232331 Кабель
Подшипник 607-2RS ЛЭ­750/80
10 232102 Винт M5×12 34 232115 Ключ 11 232103 Винт M5×9 35 232116 Муфта кабеля
Винт
12 232346
13 232310 Пилка 37 232335
держателя пилки
ЛЭ-750/80
36 232334 Выключатель ЛЭ-750/80
Блок электронный ЛЭ-
750/80
14 232104 Экран защитный 38 232337 Штифт ЛЭ-750/80Э
15 232311
16 232312
Планка защитная ЛЭ­750/80Э
Пружина держателя штока
39 232338 Эксцентрик ЛЭ-750/80
40 232117
Пружина ролика опорного
17 232105 Шток в сборе 41 232118 Блок ролика опорного 18 232314 Держатель штока 42 232341 Шарик
19 232315
Кольцо фиксирующее Ф10мм ЛЭ-750/80Э
43 232342 Пружина переключателя
20 232106 Шайба зубчатого колеса 44 232343 Кольцо фиксирующее
21 232107 Ролик 45 232344
22 232108
Игольчатый подшипник K6X9X13
46 232119 Переключатель
Шайба для переключателя
23 232109 Зубчатое колесо 47 232120 Корпус двигателя (лев.) 24 232110 Противовес
СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-600/60Э»
18
4.15. Перед работой включите лобзик и дайте ему поработать на холостом ходу. В случае обнаружения шумов, не харак­терных для нормальной работы инстру­мента, или сильной вибрации, выключите лобзик, отсоедините вилку шнура питания от розетки электрической сети. Не вклю­чайте инструмент до выявления и устра­нения причин неисправности.
4.16. Диагностика неисправностей и
ре-
монт инструмента должны производиться только в специализированном сервисном центре, уполномоченном ООО «ЭНКОР­Инструмент-Воронеж».
ВНИМАНИЕ! Не применяйте не сер­тифицированную или самодельную оснастку. Никогда не устанавливайте сменную оснастку, не соответствую­щую назначению инструмента, указан­ному в п.1.1 данного «Руководства». Это может стать причиной тяжелой травмы.
4.17. Соотносите размер применяемой оснастки с максимальными возможно­стями лобзика (см.п.2 данного «Руковод­ства»).
4.18. Оберегайте инструмент и сменную оснастку от падений. Не работайте лоб­зиком с поврежденным корпусом.
4.19. Не работайте неисправным или по­врежденным инструментом или оснаст­кой.
4.20. Содержите лобзик и сменную оснаст- ку в чистоте и исправном состоянии.
4.21. Перед началом любых работ по за­мене оснастки или техническому обслу­живанию лобзика отключите вилку шнура питания из розетки электросети.
5. ПОДКЛЮЧЕНИЕ ЛОБЗИКА К ИСТОЧНИКУ ПИТАНИЯ
5.1. Требования к сети электропита­ния.
5.1.1. Лобзик подключается к электриче­ской сети с напряжением 220 В и частотой
50 Гц.
5.1.2. Запрещается переделывать вилку
шнура питания лобзика, если она не со­ответствует размеру вашей розетки и из­менять длину шнура питания.
5.1.3. При повреждении шнура питания
7
его должен заменить уполномоченный сервисный центр (услуга платная).
5.2. Особенности эксплуатации. ВНИМАНИЕ! Для исключения опасно­сти повреждения двигателя регулярно очищайте лобзик и вентиляционные каналы корпуса от опилок и пыли. Та­ким образом обеспечивается беспре­пятственное охлаждение двигателя. Не допускайте попадания внутрь кор­пуса лобзика посторонних предметов и жидкостей.
5.2.1. Если двигатель лобзика
не запуска-
ется или внезапно останавливается при работе, сразу же отключите лобзик. От­соедините вилку шнура питания лобзика от розетки электрической сети. Проверь­те состояние электрической сети. Если сеть исправна, включите лобзик ещё раз. Если двигатель лобзика не работает, об­ратитесь в уполномоченный сервисный центр.
5.2.2. Колебания напряжения сети в пре­делах ±10% относительно номинального значения не влияют на нормальную рабо­ту лобзика. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подава­лось напряжение 220 В.
5.2.3. Не перегружайте лобзик. При вы­полнении работ, регламентированных данным «Руководством», не допускайте чрезмерного усилия подачи лобзика, вы­зывающего существенное падение обо­ротов электродвигателя. Невыполнение этого требования способно привести к перегрузке и выходу из строя электродви­гателя лобзика. Не допускается эксплуа­тация лобзика с признаками кольцевого искрения на коллекторе электродвигате­ля.
5.2.4. Большинство проблем с двигате­лем вызвано ослаблением или плохи­ми контактами в разъёмах, перегрузкой, пониженным напряжением (возможно, вследствие недостаточного сечения под­водящих проводов).
5.2.5. При большой длине и малом попе­речном сечении подводящих проводов на них происходит дополнительное падение напряжения, которое приводит к пробле-
мам с двигателем. Поэтому для нормаль­ного функционирования инструмента необходимо достаточное поперечное се­чение подводящих проводов. Рекомендо­ванное поперечное сечение медного про­вода 1 мм², при общей длине не более 15 метров. При этом, не имеет значения, осуществляется подвод электроэнергии к лобзику через стационарные подводящие провода, через удлинительный кабель или через комбинацию
стационарных и
удлинительный кабелей.
6. УСТРОЙСТВО ЛОБЗИКА
Устройство инструмента представлено на Рис.2.
1. Подошва
2. Планка защитная
3. Экран защитный
4. Держатель пильного полотна
5. Корпус
6. Регулятор частоты хода пильного по-
лотна
7. Выключатель
8. Кнопка фиксации выключателя
9. Шнур питания
10. Патрубок для подключения пылесоса
11. Переключатель продольных колеба- ний
12. Опорный ролик пильного полотна
13. Паз для установки параллельного
упора
8
14. Винт фиксации параллельного упора
7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА
Внимание! Перед проведением любых работ по сборке, регулировке или за­мене оснастки лобзика отключайте вилку шнура питания от розетки элек­трической сети.
7.1. Установка пильного полотна в дер­жатель (Рис.3).
7.1.1. Переместите защитный экран (3) в верхнее положение.
7.1.2. Используя ключ (16) из комплекта поставки, ослабьте крепление винта (17).
7.1.3. Вставьте пильное полотно (15) хво­стовиком в паз держателя (4). Обратите внимание на то, чтобы пильное полотно нерабочей стороной попало в паз опорно-
Рис. 3
Рис. 4Рис. 2
СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45Э»
17
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-500/45Э»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер пылесборника 23 232513 Противовес 2 232301 Кольцо уплотнительное 24 232514 Щит промежуточный 3 Винт ST3.9x12 25 226618 Подшипник 608 4 232501 Корпус правый 26 232515 Крыльчатка 5 232502 Винт ST3.9x19 27 232516 Ротор 6 232503 Винт ST3.9x35 28 232517 Щеткодержатель 7 232504 Подошва 29 232518 Обойма щеткодержателя 8 232505 Фиксатор подошвы 30 232519 Щетка
9 232506 Блок опорного ролика 31 232328 Подшипник 607 10 232507 Винт М4х12 32 232520 Статор 11 232508 Винт М4х6 33 232521 Дроссель 12 232310 Пилка 34 232522 Контакт 13 232104 Экран защитный 35 232523 Провод статора 14 232311 Планка защитная 36 232331 Шнур
питания 15 232500 Винт держателя пилки 37 232115 Ключ шестигранный 16 232510 Шток 38 232116 Муфта шнура питания 17 232511 Держатель штока 39 232524 Зажим кабеля 18 232512 Ролик 40 232334 Выключатель ЛЭ-750/80
19 232315 Кольцо стопорное ф6 мм 41 232335
Блок электронный ЛЭ­750/80
20 232106 Шайба 42 232526 Корпус левый
21 232108
Подшипник игольчатый K6X9X13
43 232527 Штифт подошвы
22 232109 Колесо зубчатое 44 232528 Щеткодержатель в сборе
СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45»
16
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-500/45»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер пылесборника 23 232513 Противовес 2 232301 Кольцо уплотнительное 24 232514 Щит промежуточный 3 Винт ST3.9x12 25 226618 Подшипник 608 4 232501 Корпус правый 26 232515 Крыльчатка 5 232502 Винт ST3.9x19 27 232516 Ротор 6 232503 Винт ST3.9x35 28 232517 Щеткодержатель 7 232504 Подошва 29 232518 Обойма щеткодержателя 8 232505 Фиксатор подошвы 30 232519 Щетка
9 232506 Блок опорного ролика 31 232328 Подшипник 607 10 232507 Винт М4х12 32 232520 Статор 11 232508 Винт М4х6 33 232521 Дроссель 12 232310 Пилка 34 232522 Контакт 13 232104 Экран защитный 35 232523 Провод статора 14 232311 Планка защитная 36 232331 Шнур
питания 15 232500 Винт держателя пилки 37 232115 Ключ шестигранный 16 232510 Шток 38 232116 Муфта шнура питания 17 232511 Держатель штока 39 232524 Зажим кабеля 18 232512 Ролик 40 232334 Выключатель ЛЭ-750/80
19 232315
Кольцо стопорное ф6 мм
41 232525 Конденсатор
20 232106 Шайба 42 232526 Корпус левый
21 232108
Подшипник игольчатый K6X9X13
43 232527 Штифт подошвы
22 232109 Колесо зубчатое 44 232528 Щеткодержатель в сборе
го ролика (12).
Внимание! Устанавливайте в ваш лобзик пильные полотна с Т-образным хвостови­ком.
7.1.4. Используя ключ (16), затяните винт (17) до упора.
7.1.5. Переместите защитный экран (2) в нижнее положение.
7.2. Установка пильного полотна в бы­строзажимной держатель (Рис.4). Для модели ЛЭ-600/60ЭМ.
7.2.1. Переместите защитный экран (3) в верхнее положение.
7.2.2. Для установки
пильного полотна (15) вставьте хвостовик пильного полот­на (15) в паз (22) держателя (4) до упора. Пильное полотно (15) будет зафиксиро­вано в держателе (4). Обратите внимание на то, чтобы пильное полотно нерабочей стороной попало в паз опорного ролика
(12).
Внимание! Устанавливайте в ваш лобзик пильные полотна с Т-образным хвостови­ком.
7.2.3. Переместите защитный экран (2) в нижнее положение.
7.2.4. Для извлечения пильного полотна (15) из держателя (4) переместите рычаг (23) в направлении указанном стрелкой на рис. 4.
7.3. Установка опорного ролика (Рис.5). Для моделей ЛЭ-500/45 и ЛЭ-500/45Э.
7.3.1. Для большей универсальности при­менения лобзика предусмотрена регули­ровка положения опорного ролика (12) в зависимости от ширины пильного полот­на.
7.3.2. Установите пильное полотно (15) в держатель (4) согласно п.7.1.
7.3.3. Используя ключ (16) из комплекта поставки, ослабьте винты (20) крепления планки (19) опорного ролика (12).
7.3.4. Переместите планку (19) опорно­го ролика (12) до соприкосновения паза опорного ролика (12) и пильного полотна
(15).
7.3.5. Зафиксируйте планку (19) опорного
ролика (12) в установленном положении винтами (20).
Внимание! Избегайте излишне плотного
9
Рис. 5
Рис. 6
прижатия опорным роликом (12) пильно­го полотна (15), т.к. это
может привести к повышенному износу штока лобзика и преждевременному выходу инструмента из строя.
7.4. Наклон подошвы (Рис. 5, 6). Для моделей ЛЭ-500/45 и ЛЭ-500/45Э.
7.4.1. Для распиливания материала заго­товки под углом предусмотрен наклон по­дошвы (1) лобзика на угол до 45° в левую и правую стороны.
7.4.2. Установите пильное полотно в дер­жатель согласно п.7.1.
7.4.3. Ключом (16) из комплекта поставки ослабьте винты (20).
7.4.4. Наклоните подошву (1) влево или вправо на желаемый угол, контролируя его по шкале (21). Примечание: шкала (21) служит для предварительной установки угла накло­на подошвы (1). Для более точной уста­новки используйте инструментальные измерения угла между подошвой (1) и
пильным полотном (15). При проведении ответственных работ произведите проб­ное пиление на обрезках материала с по­следующей корректировкой угла наклона подошвы (1).
7.4.5. Переместите планку (19) опорно­го ролика (12) до соприкосновения паза опорного ролика (12) и пильного полотна
(15) согласно п.7.2.
7.4.6. Удерживая подошву (1) в наклонном положении, затяните винты (20).
7.5. Наклон подошвы (Рис. 7). Для мо­делей ЛЭ
-600/60Э, ЛЭ-600/60ЭМ и ЛЭ-
750/80Э.
7.5.1. Для распиливания материала заго­товки под углом предусмотрен наклон по­дошвы (1) лобзика на угол до 45° в левую и правую стороны.
7.5.2. Установите пильное полотно в дер­жатель согласно п.7.1.
7.5.3. Ключом (16) из комплекта поставки ослабьте винты (20).
7.5.4. Наклоните подошву (1) влево или вправо на желаемый угол, контролируя его по шкале (21). Примечание: шкала (21) служит для предварительной установки угла наклона подошвы (1). Для более точной установки используйте инструментальные измере­ния угла между подошвой (1) и пильным полотном. При проведении ответствен­ных работ произведите пробное пиление на обрезках материала с последующей корректировкой угла наклона подошвы
(1).
7.5.5. Удерживая подошву (1) в наклонном положении, затяните винты (20).
7.6. Установка параллельного упора (Рис.8).
7.6.1. Выкрутите на несколько оборотов винты фиксации параллельного упора
(14) из подошвы (1).
7.6.2. Вставьте параллельный упор (18) в направляющие пазы (13) на подошве (1).
Примечание: параллельный упор (18) устанавливается как с левой, так и спра­вой стороны подошвы (1).
7.6.3. Установите необходимое положе­ние опорной поверхности параллельного упора (18) относительно пильного полот-
10
Рис. 7
Рис. 8
Рис. 9
на (15).
7.6.4. Затяните винты (14) на подошве (1).
Примечание: При проведении ответ- ственных работ произведите пробное пи­ление на обрезках материала с последу­ющей корректировкой расстояния между опорной поверхностью параллельного упора (18) и пильным полотном (15).
7.7. Установка продольного колебания
15
тийную мастерскую. Гарантийный, а также послегарантийный ремонт производится оригинальными де­талями и узлами только в гарантийных
С гарантийными обязательствами озна­комлен и согласен:
_______________, ___________________ дата подпись
мастерских, указанных в перечне «Адре­са гарантийных мастерских».
Примечание: Техническое обслуживание электри­ческих машин, проведение регламент­ных работ, регулировок, указанных в руководстве по эксплуатации, диагно­стика не относятся к гарантийным обя­зательствам и оплачиваются согласно действующим расценкам сервисного центра.
Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД. Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУ­ДОНГ, ШАНХАЙ, П.Р. Импортер: ООО «ЭНКОР-Инструмент-Воронеж»: 394018, Воронеж, пл. Ленина, 8. Тел./факс: (473) 239-03-33
E-mail: opt@enkor.ru
12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Лобзик ручной электрический моделей
«ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э», «ЛЭ-
600/60ЭМ», «ЛЭ-750/80Э» соответствует требованиям Технического регламента «О
безопасности машин и оборудования» (Постановление правительства РФ от 15.09.2009 г. №753) обеспечивающим безопасность жизни, здоровья потребителей и охрану окру­жающей среды и признан годным к эксплуатации.
Сертификат соответствия для моделей «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э»,
«ЛЭ-750/80Э»
№ С-CN.АЯ60.В.00769, срок действия с 18.05.2011 г. по 17.05.2016 г.
Сертификат соответствия для модели «ЛЭ-600/60ЭМ» № С-CN.АЯ60.В.01116, срок действия с 27.08.2012 г. по 15.03.2015 г.
Сертификат соответствия выдан: ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ И УСЛУГ УЧРЕЖДЕНИЯ
«ВОРОНЕЖСКИЙ ЦЕНТР СЕРТИФИКАЦИИ И МОНИТОРИНГА»
394018. г. Воронеж, ул. Станкевича, 2, телефон: (473) 259-77-93
Аттестат аккредитации РОСС RU.0001.10АЯ60
Уважаемый покупатель! Дата изготовления вашего инструмента закодирована в серийном номере инструмента.
09 02 00001
Первые две цифры – год выпуска инструмента, в нашем примере это 2009 год. Вторые две цифры – месяц года, в котором был изготовлен инструмент. В нашем примере это февраль. Остальные цифры – заводской порядковый номер инструмента.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу ручных электрических машин при соблюдении условий хранения, правиль­ности сборки и монтажа, соблюдении пра­вил эксплуатации и обслуживания, ука­занных в руководстве по эксплуатации. Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Назначенный срок службы – 5 лет. Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации ручной электри­ческой машины в период гарантийного срока. Настоящая гарантия, в случае вы­явления недостатков товара, не связан­ных с нарушением правил использования, хранения или транспортировки товара, действий третьих лиц или непреодоли­мой силы, даёт право на безвозмездное устранение выявленных недостатков в течение установленного гарантийного срока.
В гарантийный ремонт принимает­ся ручная электрическая машина при обязательном наличии правильно и полностью оформленного и заполнен­ного гарантийного талона установлен­ного образца на представленную для ремонта машину с штампом торговой организации и подписью покупателя. Ручная электрическая машина в ре­монт должна сдаваться чистой, в ком­плекте с принадлежностями.
1. Настоящие гарантийные обязатель­ства не распространяются на следую­щие случаи:
На недостатки ручной электрической машины, если такие недостатки стали следствием нарушения правил исполь­зования, хранения или транспортировки товара, действий третьих лиц или непре­одолимой силы. В частности, под наруше­нием правил использования, хранения и транспортировки подразумевается нару­шение правил и условий эксплуатации и хранения ручной электрической машины, а также несоблюдения запретов, уста­новленных настоящим «Руководством». Например, при попадании внутрь руч-
14
ной электрической машины посторонних предметов, жидкостей, при механическом повреждении корпуса и шнура питания ручной электрической машины, при пере­грузке или заклинивании двигателя (одно­временный выход из строя ротора и ста­тора, обеих обмоток
статора) а также в других случаях возникновения недостат­ков, если такие недостатки стали след­ствием вышеуказанных нарушений.
2. Настоящие гарантийные обязатель­ства не распространяются на следую­щие комплектующие и составные де­тали ручных электрических машин:
- защитные экраны и элементы их кре­пления; пластиковые накладки подошвы; параллельные упоры и детали их крепле ния; съёмные адаптеры; регулировочные ключи; упаковочные картонные коробки;
- угольные щетки, сальники, резиновые уплотнения, шнуры питания (в случае повреждения изоляции подлежат обяза­тельной замене без согласия владельца
- услуга платная). Замена указанных ком­плектующих и составных частей ручных электрических машин осуществляется платно.
3. Настоящие гарантийные обязатель­ства не распространяются на оснастку (сменные принадлежности), входящие в комплектацию или устанавливаемые пользователем ручных электрических машин. Например: пильные полотна и
прочая сменная оснастка.
4. В гарантийном ремонте может быть отказано:
При отсутствии гарантийного талона. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, бол­тов, гаек и прочих следов разборки, или попытки разборки ручной электрической машины. РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ: Во всех случаях нарушения нормальной работы ручной электрической машины, например: падение оборотов, изменение шума, появление постороннего запаха, дыма, вибрации, стука, кольцевого искре­ния на коллекторе – прекратите работу и обратитесь в сервисный центр или гаран-
пильного полотна. Для моделей ЛЭ­600/60Э и ЛЭ-750/80Э.
7.7.1. Для повышения производительно­сти работы лобзика при выполнении гру­бого прямолинейного пиления, пильному полотну (15) придается дополнительное продольное колебание с помощью пере­ключателя (11).
7.7.2. Величина амплитуды колебаний устанавливается от положения «0» (ко­лебания отсутствуют) до положения «III» (максимальная амплитуда колебаний).
7.8. Подключение систем пылеудале­ния.
7.8.1. Для очистки рабочей зоны от опи­лок рекомендуем совместно с лобзиком
-
использовать пылесос для сбора опилок и защиты органов дыхания от пыли,
7.8.2. Подключите шланг пылесоса непо­средственно к патрубку (10) лобзика или через адаптер (В) из комплекта поставки (Рис.1-2).
11
частоты хода
пильного полотна (6) ука-
зывает диапазон регулирования и носит информационный характер.
8.3. Пиление.
8.3.1. Подготовьте лобзик к работе со­гласно разделу 7.
8.3.2. Включите лобзик согласно п.8.1 и отрегулируйте частоту хода пильного по­лотна согласно 8.2.
8.3.3. Произведите плавное врезание пильного полотна (15) в распиливаемую заготовку.
8.3.4. При пилении держите лобзик ровно, плотно прижимая подошву (1) к поверхно сти распиливаемой заготовки, следите за равномерностью подачи. Не допускайте чрезмерного усилия подачи лобзика, вы­зывающего существенное падение обо­ротов электродвигателя.
8.3.5. Завершив пиление, выключите лоб­зик. Дождитесь полной остановки пильно­го полотна (15) и отключите вилку шнура
-
питания от розетки электросети.
8. ПОРЯДОК РАБОТЫ С ЛОБЗИКОМ Перед началом работы обратите вни­мание на правильность сборки, ре­гулировки и соответствие оснастки предполагаемой операции. Убедитесь в надежности крепления заготовки.
8.1. Включение (Рис.9).
8.1.1. Включите лобзик, нажав клавишу выключателя (7).
8.1.2. При необходимости, зафиксируйте клавишу выключателя (7) во включенном положении кнопкой фиксации (8). Для это­го, удерживая нажатой клавишу выключа­теля (7), нажмите кнопку фиксации (8).
8.1.3. Выключите лобзик, отпустив клави-
выключателя (7) или коротко нажав на
шу клавишу (7), в том случае, когда она была заблокирована кнопкой (8).
8.2. Изменение частоты хода пильно­го полотна (Рис.9). Кроме модели ЛЭ-
500/45.
8.2.1. Включите лобзик согласно п.8.1.
8.2.2. Вращением регулятора частоты
хода пильного полотна (6) установите не­обходимую частоту двойных ходов пиль­ного полотна.
Примечание: Маркировка на регуляторе
ВНИМАНИЕ! Продолжительная рабо­та лобзиком при малой частоте хода пильного полотна с большой нагруз­кой может вызвать перегрев и полом­ку электродвигателя. В случае чрез­мерного нагрева электродвигателя или появления признаков плавления (горения) изоляции, снимите нагрузку и произведите охлаждение инструмен­та на холостом ходу при максимальной частоте хода пильного полотна. Примечание: Для достижения макси-
мальной производительности труда и получения отличных
результатов очень важно выбрать пильное полотно, наибо­лее подходящее к типу и толщине распи­ливаемого материала.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1. Общее обслуживание.
9.1.1. По окончанию работы очистите ин­струмент от пыли и грязи чистой ветошью. Не используйте для очистки пластиковых деталей корпуса растворители и нефте­продукты.
9.1.2. Демонтируйте и произведите очист­ку сменных принадлежностей и оснастки.
9.1.3. Периодически проверяйте затяжку
всех резьбовых соединений инструмента и, при необходимости, затягивайте все ослабленные соединения.
9.2. Хранение и транспортировка.
9.2.1. Храните лобзик в сухом помеще­нии, оградив его от воздействия прямых солнечных лучей.
9.2.2. Не храните инструмент в легкодо­ступном месте и в пределах досягаемо­сти детей.
9.2.3. Переносите инструмент за рукоят­ку, избегая повреждения корпуса и
шнура питания. Запрещается переносить лобзик за шнур питания.
9.2.4. Для транспортировки лобзика на дальние расстояния используйте завод­скую коробку или иную упаковку, исклю­чающую повреждение инструмента в про­цессе транспортировки.
12
9.3. Утилизация.
9.3.1. Лобзик, вышедший из строя и не подлежащий ремонту, необходимо сдать на специальные приемные пункты по утилизации. Не выбрасывайте вышедший из строя электроинструмент в бытовые отходы!
9.4. Критерий предельного состояния.
9.4.1. Критерием предельного состояния инструмента является:
- прекращение выполнения лобзиком за­данных функций, снижение мощности, шум, стук и вибрация в механических частях, искрение, перегрев и выделение дыма;
- отказ или повреждение выключателей и переключателей, износ щеток электро­двигателя, повреждение шнура питания и
корпуса машины.
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
13
Неисправность Вероятная причина Действия по устранению
1. Двигатель не включается
Нет напряжения в сети питания.
Неисправен выключатель. Неисправен шнур питания.
Проверьте наличие напряжения в сети питания.
Обратитесь в специализированный сервисный центр для ремонта.
Изношены щетки.
2. Повышенное искрение щеток на коллекторе
Повышенная
3. вибрация, шум.
4. Появление дыма
и запаха горелой изоляции.
Изношены щетки. Загрязнен коллектор. Неисправны обмотки ротора
Пильное полотно плохо закреплено.
Неисправны подшипники.
Износ зубьев редуктора.
Неисправность обмоток ротора или статора.
Загрязнены окна охлаждения электродвигателя.
Обратитесь в специализированный сервисный центр для ремонта.
Правильно закрепите пильное полотно.
Обратитесь в специализированный сервисный центр для ремонта
Обратитесь в специализированный сервисный центр для ремонта
Прочистите окна охлаждения электродвигателя
.
Снимите нагрузку и в течение
5. Двигатель
перегревается.
Электродвигатель перегружен.
2÷3 минут обеспечьте работу инструмента на холостом ходу при максимальных оборотах.
Обратитесь в
Неисправен ротор
специализированный сервисный центр для ремонта.
6. Двигатель не развивает полную скорость и не работает на полную мощность
7. Неэффективное пиления (недостаточная производительность)
Низкое напряжение в сети питания.
Сгорела обмотка или обрыв
в обмотке.
Слишком длинный удлинительный шнур.
Изношено пильное полотно.
Тип пильного полотна не соответствует материалу заготовки или типу выполняемой
Проверьте напряжение в сети.
Обратитесь в специализированный сервисный центр для ремонта Замените шнур на более короткий, убедившись, что он отвечает требованиям п.5.2.
Замените пильное полотно.
Замените пильное полотно на соответствующее.
операции
Loading...
