Page 1

Page 2

Для заметок

Page 3

Гарантийный талон

Уважаемый покупатель! Вы приобрели электрическую газонокосилку, изготовленную в КНР с соблюдением требований российских стандартов, под контролем специалистов ООО «ЭНКОРИнструмент-Воронеж». Перед началом эксплуатации внимательно и до конца прочтите настоящее «Руководство».

СОДЕРЖАНИЕ

1. ОБЩИЕ УКАЗАНИЯ

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

3. КОМПЛЕКТНОСТЬ

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

5.1. Требования к сети электропитания

5.2. Особенности

6. УСТРОЙСТВО ГАЗОНОКОСИЛКИ

7. СБОРКА ГАЗОНОКОСИЛКИ

7.1 Сборка и установка рукоятки

7.2. Установка выключателя

7.3. Сборка и установка травосборника

8. ПОРЯДОК РАБОТЫ С ГАЗОНОКОСИЛКОЙ

8.1. Регулировка высоты скашивания

8.2. Включение газонокосилки

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

9.1. Обслуживание перед использованием

9.2. Очистка травосборника

9.3. Очистка газонокосилки

9.4. Замена режущего ножа

9.5. Транспортировка и хранение

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

13. СХЕМА СБОРКИ

14. ДЕТАЛИ СБОРКИ ГАРАНТИЙНЫЙ ТАЛОН

эксплуатации

Гарантийный талон

Настоящее «Руководство» предназначено для изучения и правильной эксплуатации электрической газонокосилки модели «КЭ-900/32».

Гарантийный талон

Page 4

1.ОБЩИЕ УКАЗАНИЯ

1.1. Газонокосилка электрическая модели «КЭ-900/32» (далее газонокосилка) предназначена для скашивания травы на садовых участках, газонах, в парках, скверах.

1.2. Данная газонокосилка является технически сложным товаром бытового назначения и относится к электробытовым машинам, предназначенным для использования исключительно для личных, семейных, домашних нужд, не связанных с осуществлением предпринимательской деятельности.

1.3. Газонокосилка рассчитана на работу от однофазной сети переменного тока напряжением 220В и частотой 50 Гц.

С;

до 35

- относительная влажность воздуха до 80% при температуре 250 С.

1.5. Приобретая газонокосилку, проверьте

ее работоспособность и комплектность. Обязательно требуйте от продавца заполнения гарантийного талона и паспорта инструмента, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока. В этих документах продавцом указывается дата продажи инструмента, ставится штамп магазина и разборчивая подпись или

штамп

продавца.

ВНИМАНИЕ. После продажи газонокосилки претензии по некомплектности не принимаются.

1.4. Газонокосилка предназначена для эксплуатации и хранения в следующих условиях:

- температура окружающей среды от 10

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры газонокосилки приведены в таблице 1.

Таблица 1.

Наименование параметра Значение параметра

Номинальное напряжение, В 220±10% Частота тока, Гц 50 Род тока Переменный, однофазный Номинальная потребляемая мощность, Вт 900 Тип двигателя Асинхронный Частота вращения ножа на холостом ходу, об/мин 2850 Ширина скошенного участка за один проход, мм 320 Высота скашивания, мм 25/40/55 Объем травосборника, л 35 Масса (нетто/брутто), кг 10 / 10,5 Размер упаковки, мм 580 x 370 x 275

Код для заказа 56400

2.2. По электробезопасности газонокосилка модели «КЭ-900/32» соответствует II клас- су защиты от поражения электрическим током.

В связи с постоянным совершенствованием конструкции и технических характеристик инструмента ООО «ЭНКОР-Инструмент-Воронеж»

оставляет за собой

право вносить изменения в конструкцию и комплектацию данного изделия.

3. КОМПЛЕКТНОСТЬ

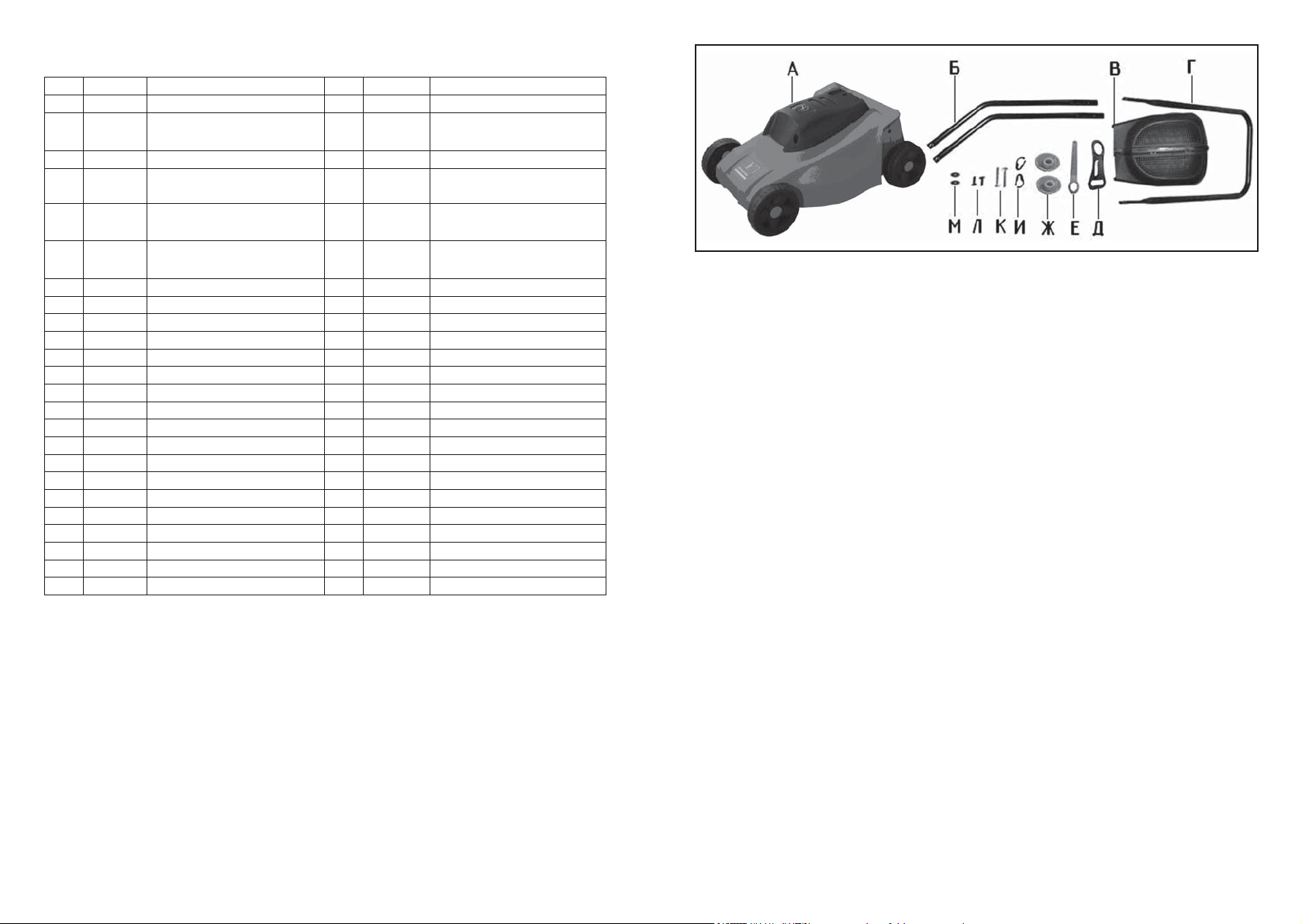

3.1. Комплектность газонокосилки представлена на Рис.1. А. Газонокосилка 1 шт. Б. Нижняя часть рукоятки 2 шт. В. Травосборник 1 шт. Г. Верхняя часть рукоятки 1 шт. Д. Держатель шнура питания 1 шт.

Е. Ключ 1 шт. Ж. Гайка с маховиком 2 шт. И. Хомут

шнура питания 2 шт. К. Болт 2 шт. Л. Винт 2 шт. М. Шайба 2 шт. Руководство по эксплуатации 1 экз. Упаковка 1 шт.

КОРЕШОК №2

газонокосилки модели «....................................»

изъята «.......» ...................................200......года

Ремонт произвел ................................./............../

ООО «ЭНКОР - Инструмент - Воронеж»

Россия, 394006, г. Воронеж, пл. Ленина, 8.

модели «......................» зав. № ..........................

Продана _______________________________

Дата «......» .................. 200......г ____________

подпись продавца

Владелец адрес, телефон ................................

..............................................................................

Выполнены работы по устранению дефекта

..............................................................................

Дата «......» .................. 200......г ____________

подпись механика

Владелец _____________________________ личная подпись

Утверждаю ____________________________

руководитель ремонтного предприятия

_______________________________________

наименование ремонтного предприятия или его штамп

Дата «......» .................. 200......г ____________

личная подпись

_______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________

На гарантийный ремонт

линия отреза

Гарантийный талон

ТАЛОН № 2

На гарантийный ремонт газонокосилки

наименование торга или штамп

Место для заметок

КОРЕШОК №1

газонокосилки модели «....................................»

изъята «.......» ...................................200......года

Ремонт произвел ................................./............../

ООО «ЭНКОР - Инструмент - Воронеж»

Россия, 394006, г. Воронеж, пл. Ленина, 8.

модели «......................» зав. № ..........................

Продана _______________________________ наименование торга или штамп

Дата «......» .................. 200......г ____________

подпись продавца

Владелец адрес, телефон ................................

..............................................................................

Выполнены работы по устранению дефекта

..............................................................................

Дата «......» .................. 200......г ____________

подпись механика

Владелец _____________________________ личная подпись

Утверждаю ____________________________

руководитель ремонтного предприятия

_______________________________________

наименование ремонтного предприятия или его штамп

Дата «......» .................. 200......г ____________

личная подпись

_______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________

На гарантийный ремонт

Гарантийный талон

ТАЛОН № 1

На гарантийный ремонт газонокосилки

Место для заметок

Page 5

14. ДЕТАЛИ СБОРКИ ГАЗОНОКОСИЛКИ “КЭ-900/32”

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 134597 Винт 25 134621 Шнур питания

2 134598 Кожух двигателя 26 134622

3 134599 Винт 27 134623 Ручка травосборника

4 134600 Электродвигатель 28 134624

5 134601 Конденсатор 29 134625

6 134602

7 134603 Держатель кабеля 31 134627 Пружина 8 134604 Гайка-фиксатор 32 134628 Шайба

9 134605 Винт 33 134629 Ось 10 134606 Провод соединительный 34 134630 Ось задних колес 11 134607 Хомут шнура питания 35 134631 Корпус 12 134608 Муфта шнура питания 36 134632 Защелка 13 134609 Зажим шнура питания 37 134633 Колесо 14 134610 Кнопка выключателя 38 134634 Колпак колеса 15 134611 Пружина 39 134635 Крыльчатка 16 134612 Крышка верхняя 40 134636 Нож 17 134613 Шайба 41 134637 Болт 18 134614 Винт 42 134638 Ключ 19 134615 Привод рычага 43 134639 Ось передних колес 20 134616 Пружина 44 134640 Пружина 21 134617 Выключатель 45 134641 Шайба 22 134618 Рычаг 46 134642 Штифт фиксирующий 23 134619 Рукоятка (верхняя часть) 47 56485 Нож с болтом в сборе 24 134620 Крышка нижняя

Рукоятка (нижняя часть, правая)

30 134626 Дефлектор

Рукоятка (нижняя часть, левая)

Травосборник (верхняя часть)

Травосборник (нижняя часть)

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключайте газонокосилку к сети питания до тех пор, пока внимательно не ознакомитесь с изложенными в «Руководстве» рекомендациями. ЗАПРЕЩАЕТСЯ работать с газонокосилкой в утомленном или болезненном состоянии, а также в состоянии алкогольного или наркотического опьянения. ВНИМАНИЕ! В процессе работы с газонокосилкой не допускайте нахождения в рабочей зоне детей, посторонних лиц и животных. Они могут быть травмированы камнями или иными предметами выбрасываемыми из-под ножа.

4.1. Ознакомьтесь с назначением, принципом действия, приемами работы и максимальными возможностями вашей газонокосилки.

4.2. Для подключения газонокосилки к электрической сети используйте удлинитель, оснащенный специальными брызгозащитными разъемами. Не допускайте неправильной эксплуатации шнура питания газонокосилки и удлинителя. Не тяните за шнур при отсоединении вилки от розетки. Оберегайте шнур от скручивания, заломов, нагревания, попадания масла, воды и повреждения об острые кромки. Не используйте шнур питания газонокосилки с повреждённой изоляцией.

ЗАПРЕЩАЕТСЯ эксплуатация газонокосилки в условиях воздействия капель и брызг (на открытых площадках

Рис. 1

во время дождя), вблизи воспламеняющихся жидкостей или газов, а также в условиях чрезмерной запылённости воздуха.

4.3. Не подвергайте газонокосилку воздействию резких температурных перепадов, способных вызвать образование конденсата на деталях электродвигателя. Рекомендуется не включать ее в течение времени конденсата.

ВНИМАНИЕ! Во время работы с электрической газонокосилкой избегайте соприкосновения с заземлёнными поверхностями.

4.4. Перед первым включением газонокосилки обратите внимание на правильность сборки и надежность установки всех комплектующих единиц.

4.5. Проверьте работоспособность выключателя, состояние режущего ножа и защитных приспособлений. При необходимости обратитесь в специализированный сервис центр, уполномоченный ООО

«ЭНКОР-Инструмент-Воронеж».

4.6. Используйте газонокосилку только

по назначению. Применяйте оснастку, предназначенную для работы с газонокосилкой. Не допускается самостоятельное проведение модификаций газонокосилки, а также использование газонокосилки для работ, не регламентированных данным

«Руководством».

4.7. Во избежание получения травмы при

работе с газонокосилкой надевайте облегающую одежду и прочную обувь, используйте защитные очки и перчатки.

достаточного для устранения

Page 6

4.8. Не допускайте повреждения электрического удлинителя во время работы с газонокосилкой - это может грозить серьезной травмой (поражения электрическим током, возможно даже со смертельным исходом). В этом случае прекратите работу, осторожно отойдите от газонокосилки и отсоедините вилку удлинителя от розетки электрической сети.

4.9. Во время работы перемещайте газонокосилку с умеренной скоростью, не бегите.

4.10. Перед работой включите газонокосилку и дайте ей поработать на холостом ходу. В случае обнаружения шумов, не характерных для нормальной работы инструмента или сильной вибрации, выключите газонокосилку, отсоедините вилку шнура питания от розетки электрической сети. Не включайте газонокосилку до выявления и устранения причин неисправности.

4.11. Диагностика неисправностей и ремонт инструмента должны производиться только в специализированном сервисном центре, уполномоченном ООО «ЭНКОРИнструмент-Воронеж».

4.12. Не оставляйте работающую газонокосилку без присмотра.

4.13. Оберегайте газонокосилку от падений. Не работайте неисправной или с поврежденным корпусом газонокосилкой.

ВНИМАНИЕ! Не применяйте не сертифицированную или самодельную оснастку. Никогда не устанавливайте сменную оснастку, не соответствующую назначению газонокосилки, указанному в п.1.1 данного « Руководства». Это может стать причиной тяжелой травмы.

4.14. Тщательно обследуйте площадку, на которой планируется проведение работ с газонокосилкой. Удалите все камни, палки и прочие чужеродные предметы.

4.15. Работайте с газонокосилкой только при дневном или хорошем искусственном освещении.

4.16. Косите только сухую траву.

4.17. При скашивании травы на крутых

склонах опрокидывание газонокосилки может привести к травме оператора.

Скашивание производите только поперек склона, а не вверх-вниз.

4.18. Соблюдайте особую осторожность при скашивании в обратном направлении, при перемещении газонокосилки назад или повороте/развороте возможно по вреждение электрического удлинителя.

4.19. Опасность получения травм возникает при скашивании травы вдоль краев газонов, вблизи оград и крутых насыпей. Соблюдайте безопасную дистанцию от мест повышенной опасности.

4.20. При перемещении газонокосилки с одной территории на другую обязательно выключите двигатель и отсоедините шнур питания от розетки электрической сети. Никогда не поднимайте и газонокосилку при работающем электродвигателе.

4.21. Во избежание получения травм не допускается снятие травосборника при работающем двигателе. Руки и ноги оператора не должны находиться в непосредственной близости от вращающихся частей газонокосилки.

4.22. Содержите газонокосилку и сменную оснастку в чистоте и исправном состоянии.

5. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

5.1. Требования к сети электропитания.

5.1.1. Газонокосилка подключается к электрической сети с напряжением 220 В и частотой 50 Гц.

5.1.2. Запрещается переделывать вилку сетевого шнура питания, если она не соответствует размеру вашей розетки и изменять длину сетевого шнура питания.

5.1.3. При повреждении шнура питания его должен заменить уполномоченный сервисный центр (услуга платная).

5.2. Особенности эксплуатации. ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте газонокосилку и вентиляционные каналы корпуса от травы и пыли. Таким образом обеспечивается беспрепятственное охлаждение двигателя. Не допускайте попадания внутрь

не наклоняйте

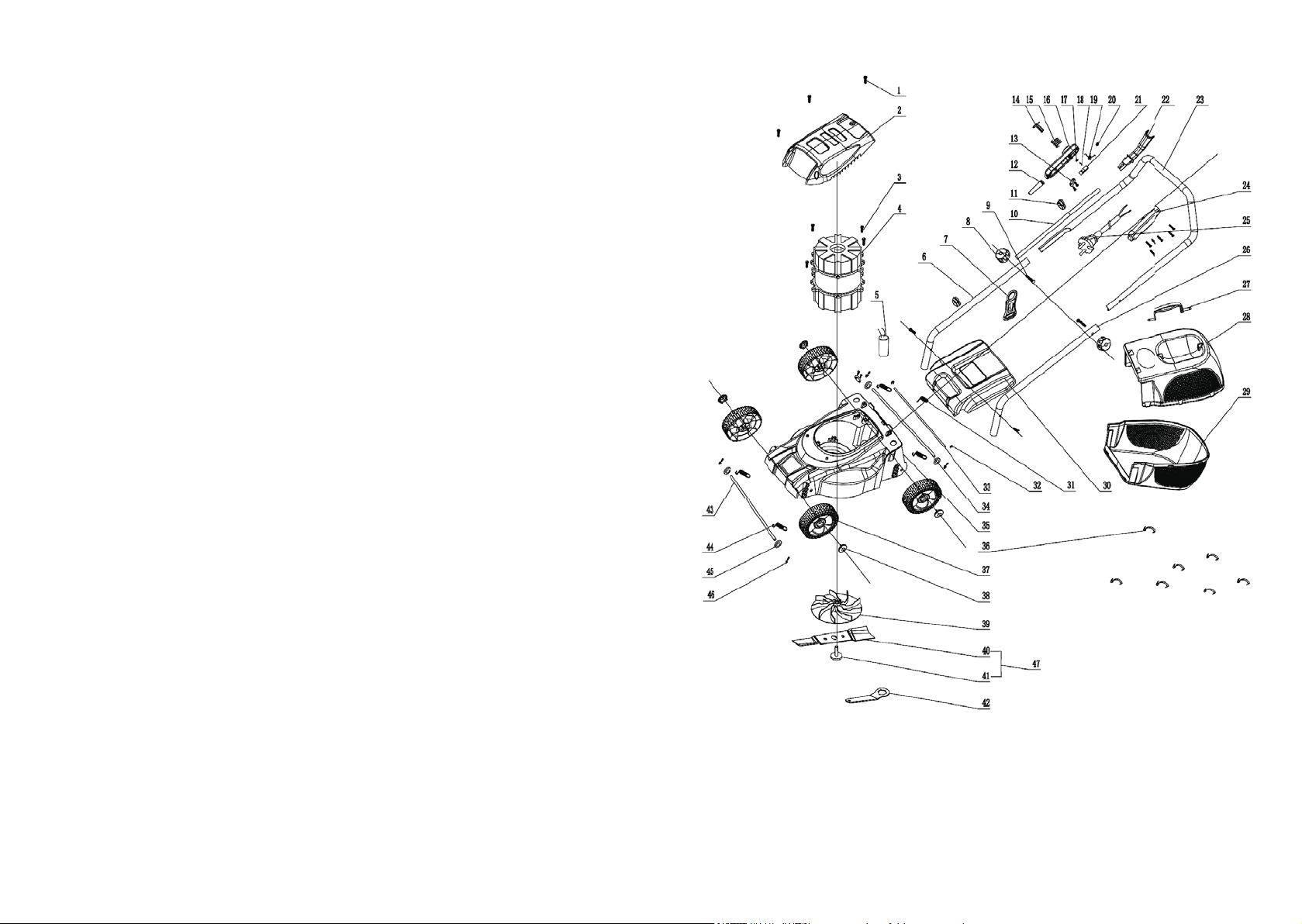

13. СХЕМА СБОРКИ ГАЗОНОКОСИЛКИ «КЭ-900/32»

Page 7

са гарантийных мастерских».

Примечание: Техническое обслуживание электрических машин, проведение регламентных работ, регулировок, указанных в руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервисного центра.

С гарантийными обязательствами ознакомлен и согласен:

_______________, ___________________ дата подпись

12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Газонокосилка электрическая модели «КЭ-900/32» соответствует требованиям ГОСТ Р МЭК 60335-2-77-99, ГОСТ Р МЭК 335-1-94 обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признана годной к

Сертификат соответствия № С-CN.АЯ60.В.00659, срок действия с 17.01.2011 г. по

16.01.2016 г.

Сертификат соответствия выдан: ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ И УСЛУГ УЧРЕЖДЕНИЯ «ВОРОНЕЖСКИЙ ЦЕНТР СЕРТИФИКАЦИИ И МОНИТОРИНГА»

394018. г. Воронеж, ул. Станкевича, 2, телефон: (4732) 59-77-93 Аттестат аккредитации РОСС RU.0001.10АЯ60

Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер: ООО «ЭНКОР-Инструмент-Воронеж»: 394018, Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

эксплуатации.

корпуса газонокосилки посторонних предметов и жидкостей.

5.2.1. Если двигатель газонокосилки не запускается или внезапно останавливается при работе, сразу же отключите газонокосилку. Отсоедините вилку шнура питания газонокосилки от розетки электрической сети.

5.2.2. Колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу газонокосилки. Однако, при большой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.

5.2.3. Не перегружайте газонокосилку. выполнении работ регламентированных данным «Руководством», не допускайте чрезмерной нагрузки на нож газонокосилки, вызывающей существенное падение оборотов электродвигателя. Невыполнение этого требования способно привести к перегрузке и выходу из строя электродвигателя газонокосилки.

5.2.4. Большинство проблем с двигателем вызвано ослаблением или плохими контактами в разъёмах, перегрузкой, пониженным напряжением (возможно, вследствие недостаточного сечения подводящих проводов).

5.2.5. При большой длине и малом поперечном сечении подводящих проводов на них происходит дополнительное падение напряжения, которое приводит к снижению напряжения питания и проблемам с двигателем. Поэтому для нормального функционирования газонокосилки необходимо достаточное поперечное сечение подводящих проводов. Рекомендованное поперечное сечение медного провода 1,5 мм², при общей длине не более 50 метров. При этом, не имеет значения, осуществляется подвод электроэнергии к газонокосилке через стационарные подводящие провода, через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей.

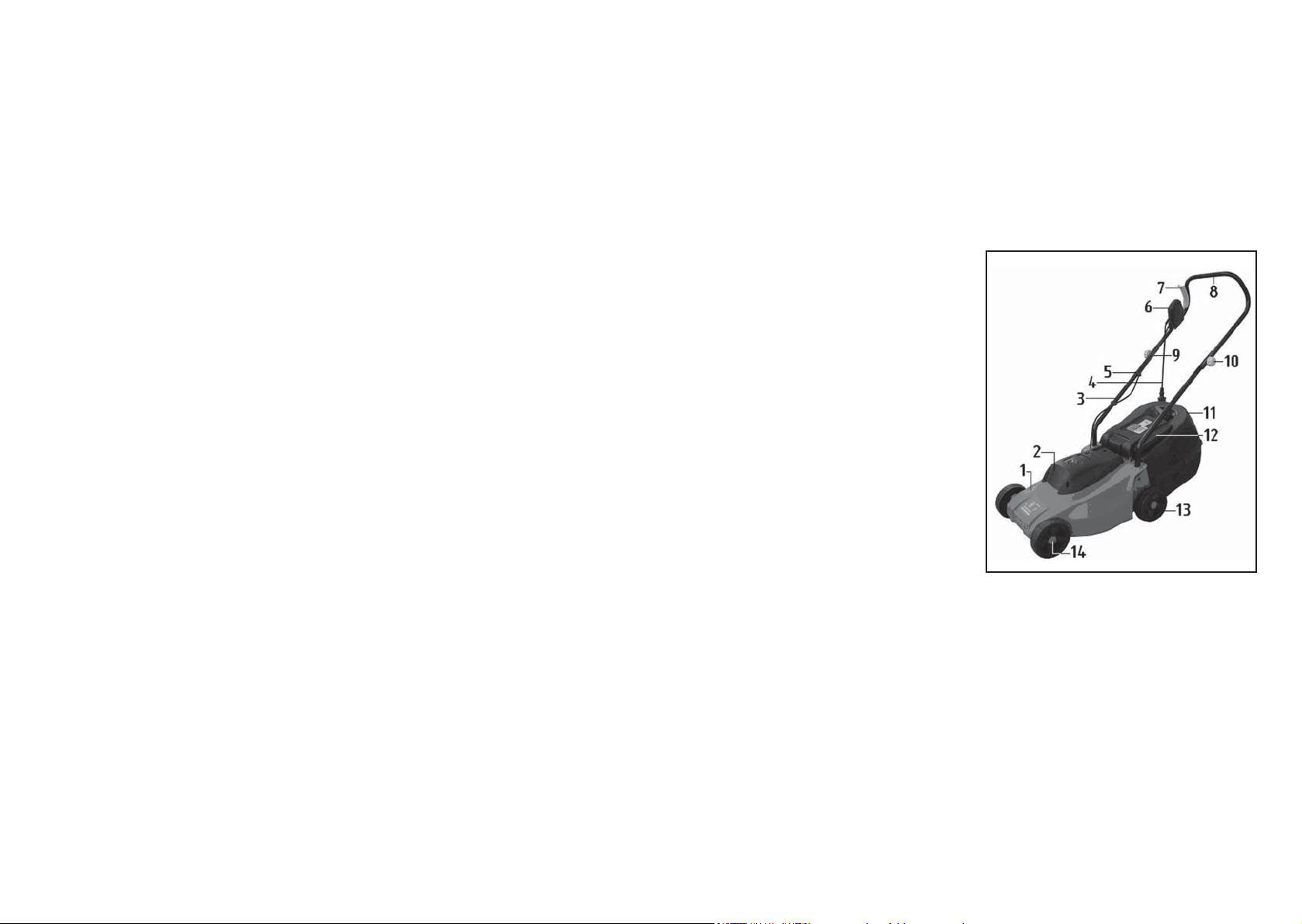

6. УСТРОЙСТВО ГАЗОНОКОСИЛКИ

1. Корпус

2. Кожух электродвигателя

При

3. Нижняя часть рукоятки

4. Шнур питания

5. Хомут шнура

6. Выключатель

7. Рычаг

8. Верхняя часть рукоятки

9. Болт

10. Гайка с маховиком

11. Травосборник

12. Дефлектор

13. Колесо

14. Колпак колеса

7. СБОРКА ГАЗОНОКОСИЛКИ Внимание! Перед проведением работ по подготовке к эксплуатации, регулировке и техническому обслуживанию газонокосилки необходимо отключить вилку сетевого шнура питания газонокосилки от розетки электросети. Для защиты рук от повреждений об острые кромки используйте перчатки.

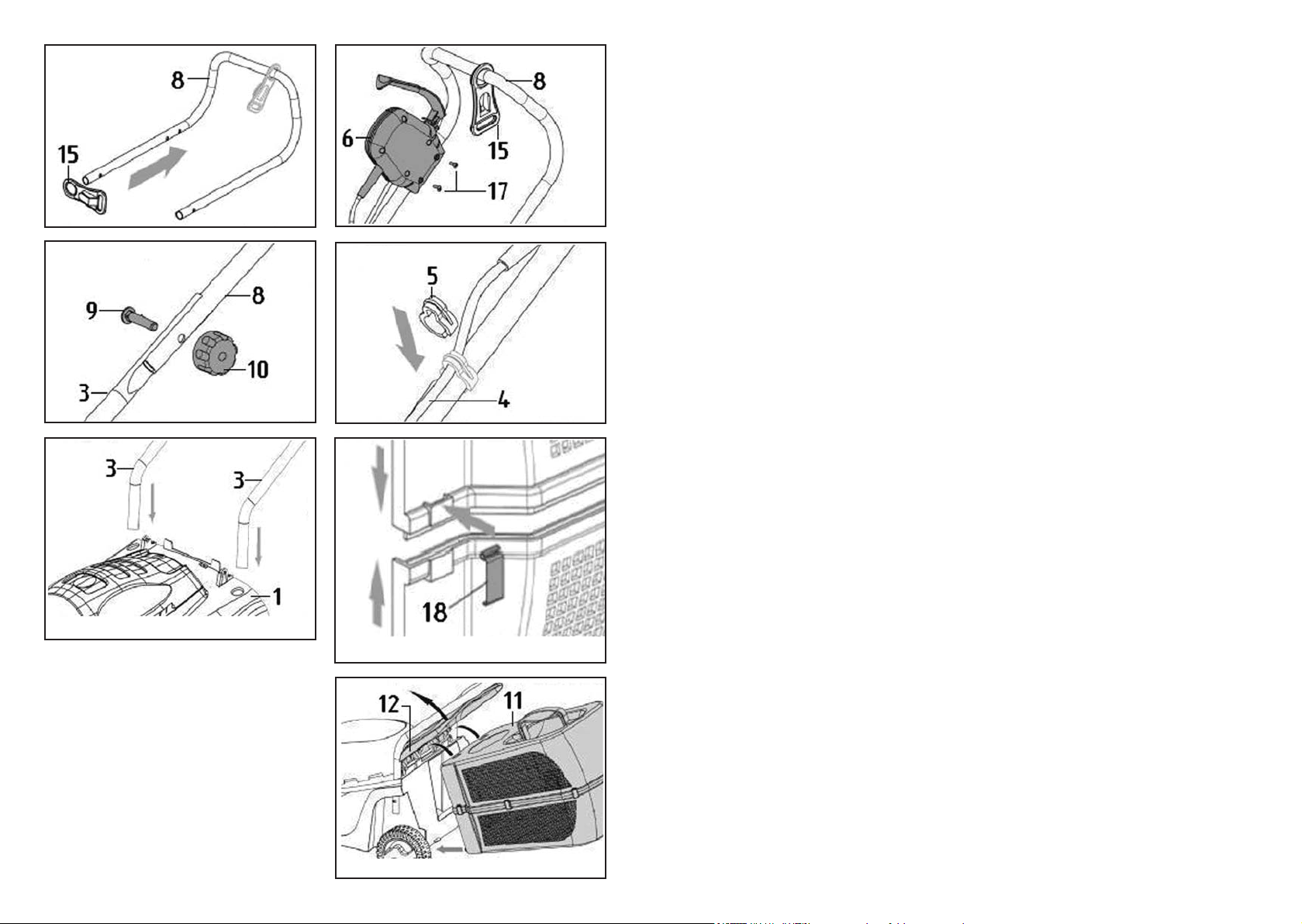

7.1 Сборка и установка рукоятки (Рис. 3-5)

7.1.1. Установите на верхнюю часть рукоятки

(8) держатель шнура питания (15).

7.1.2. Соедините верхнюю (8) и нижние (3) части рукоятки при помощи двух бол-

тов (9) и гаек-маховиков (10). При сборке следует обратить внимание, что головка болта (9) должна находиться с внутрен-

питания

Рис. 2

Page 8

Рис. 3

Рис. 4

Рис. 5

ней стороны рукоятки.

7.1.3. Вставьте нижние части (3) рукоятки в соответствующие отверстия в корпусе (1) газонокосилки.

7.2. Установка выключателя (Рис.6-7)

7.2.1. В верхней части рукоятки (8) установите выключатель (6) и зафиксируйте его двумя винтами (17) с шайбами из комплекта поставки.

7.2.2. Зафиксируйте электрический шнур питания (4) на рукоятке при помощи хомутов (5).

7.3. Сборка и установка (Рис.8-9)

травосборника

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу электрических машин при соблюдении условий хранения, правильности сборки и монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации. Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть.

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Срок службы – 5 лет. Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации электрической машины в период гарантийного срока. Настоящая гарантия в случае выявления недостатков товара, не связанных с нарушением правил использования, хранения или транспортировки товара, действий третьих лиц или непреодолимой силы, даёт право на безвозмездное устранение выявленных недостатков в течение установленного гарантийного срока. В гарантийный ремонт принимается электрическая машина при обязательном наличии правильно и полностью оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта машину с штампом торговой организации и подписью покупателя. Электрическая машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.

1. Настоящие гарантийные обязательства не распространяются на следующие случаи:

На недостатки если такие недостатки стали следствием нарушения правил использования, хранения или транспортировки товара, действий третьих лиц или непреодолимой силы. В частности, под нарушением правил использования, хранения и транспортировки подразумевается нарушение правил и условий эксплуатации и хранения электрической машины, а также несоблюдения запретов, установленных настоящим «Руководством». Например, при попадании внутрь электрической машины посторонних предметов, жидкостей,

электрической машины,

при механическом повреждении корпуса и шнура питания электрической машины, при перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора), а также в других случаях возникновения недостатков, если такие недостатки стали следствием вышеуказанных

2. Настоящие гарантийные обязательства не распространяются на следующие комплектующие и составные детали ручных электрических машин:

- дополнительные рукоятки; защитные кожухи, и элементы их крепления; упаковочные картонные коробки;

-угольные щетки, шнуры питания (в случае повреждения изоляции подлежат обязательной замене без согласия владельца,- услуга платная). Замена указанных комплектующих и составных частей электрических машин осуществляется платно.

3. Настоящие гарантийные обязательства не распространяются на оснастку (сменные принадлежности), входящие в комплектацию или устанавливаемые пользователем ручных электрических машин. Например: триммерные катуш-

ки, леску и прочую сменную оснастку.

4. В гарантийном ремонте может быть отказано:

При отсутствии гарантийного талона. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки, или попытки разборки электрической машины. РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ: Во всех случаях нарушения нормальной работы электрической машины, например: падение оборотов, изменение шума, появление постороннего запаха, дыма, вибрации, стука, кольцевого искрения на коллекторе – прекратите работу и обратитесь в Сервисный центр или гарантийную мастерскую. Гарантийный, а также послегарантийный ремонт, производится оригинальными деталями и узлами только в гарантийных мастерских, указанных в перечне «Адре-

нарушений..

Page 9

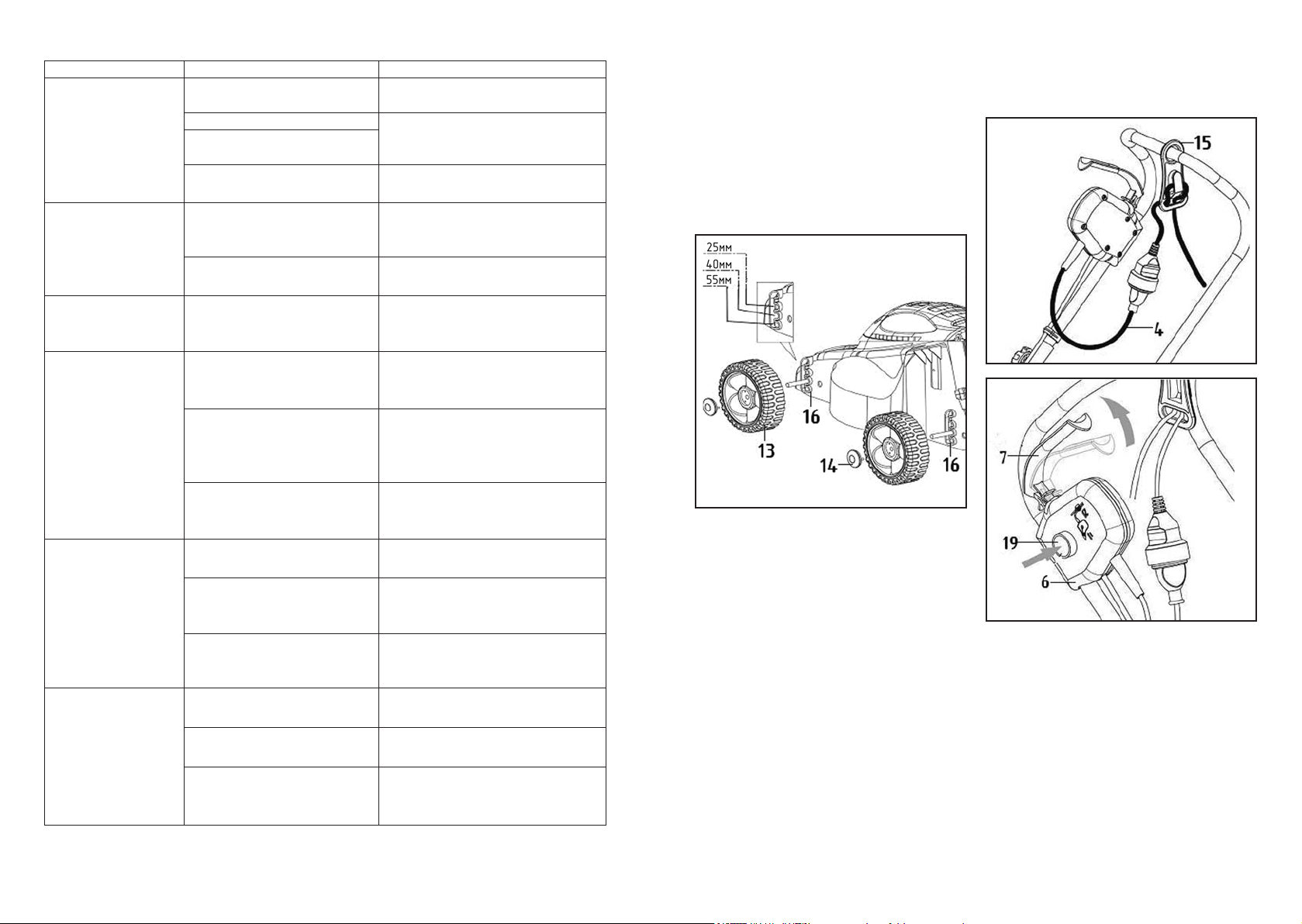

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность Вероятная причина Действия по устранению

1. Двигатель не включается

2. Повышенная вибрация, шум.

3. Появление дыма и запаха горелой изоляции.

4. Двигатель перегревается.

5. Двигатель не развивает полную скорость и не работает на полную мощность

6. Низкое качество кошения

Нет напряжения в сети питания. Неисправен выключатель.

Неисправен шнур питания.

Неисправен удлинитель

Неисправны подшипники.

Не затянут винт крепления режущего ножа

Неисправность обмоток якоря или статора.

Загрязнены окна охлаждения электродвигателя.

Электродвигатель перегружен.

Неисправен якорь.

Низкое напряжение в сети питания.

Сгорела обмотка или обрыв в обмотке.

Слишком длинный удлинительный шнур.

Затупился режущий нож

Режущий нож установлен не правильно

На режущий нож намоталась трава или иные инородные предметы

Проверить наличие напряжения в сети питания. Обратиться в специализированный Сервисный центр для ремонта.

Замените неисправный удлинитель исправным.

Обратиться в специализированный Сервисный центр для ремонта

Затяните винт крепления режущего ножа.

Обратиться в специализированный Сервисный центр для ремонта

Прочистить окна охлаждения электродвигателя.

Снять нагрузку и в течении 2÷3 минут обеспечить работу инструмента на холостом ходу

максимальных оборотах.

при Обратиться в

специализированный Сервисный центр для ремонта.

Проверить напряжение в сети.

Обратиться в специализированный Сервисный центр для ремонта

Заменить шнур на короткий, убедившись, что он отвечает требованиям п.5.2.5.

Заточить режущий нож или установить новый

Переустановить режущий нож.

Очистить режущий нож.

более

7.3.1. Совместите верхнюю и нижнюю ча-

сти корпуса травосборника (11) и зафиксируйте

7.3.2. Поднимите дефлектор (12) газонокосилки и установите травосборник (11) на газонокосилку.

8.1. Регулировка высоты скашивания (Рис.10)

При нормальной высоте травы газонный покров должен поддерживаться на уровне 4-5 см. Трава должна срезаться не более чем на треть высоты за один проход.

8.1.1. Отключите газонокосилку. Дождитесь полной остановки двигателя и отключите вилку шнура питания косилки от электросети. Для защиты рук используйте перчатки.

8.1.2. Приподнимите переднюю (заднюю) часть газонокосилки.

8.1.3. Потяните ось передних или задних колес под косилкой таким образом, чтобы она вышла из паза установочной гребенки (16).

8.1.4. Установите ось колес в паз установочной гребенки (16), соответствующей необходимой высоте скашивания.

8.1.5. Аналогично установите колеса второй оси. Примечание. На Рис. 10 для наглядности расположения установочной гребенки

их зажимами (18).

8. ПОРЯДОК РАБОТЫ С ГАЗОНОКОСИЛКОЙ

Рис. 10

(16) показана газонокосилка колесами.

8.2. Включение газонокосилки (Рис.11-

12)

Предупреждение: Если при включении двигателя, газонокосилка находится на участке с не скошенной травой, существует вероятность перегрева и выхода из строя электродвигателя газонокосилки.

8.2.1. Подключите вилку шнура питания (4) газонокосилки к розетке удлинителя.

8.2.2. Вставьте удлинитель в паз держа-

теля (15), и изогнув кабель петлей, закрепите его за крючок держателя (15), как показано на Рис.12.

8.2.3. Нажмите кнопку (19) разблокировки выключателя (6).

8.2.4. Удерживая нажатой кнопку (19), прижмите рычаг (7) к рукоятке (8) и удер-

со снятыми

Рис. 11

Рис. 12

Page 10

живайте его в этом положении.

8.2.5. Одновременно с включением дви-

гателя придет во вращение режущий нож и можно будет приступить к скашиванию травы. Перемещайтесь во время скашивания по газону таким образом, чтобы исключить вероятность повреждения удлинителя (Рис.13).

8.2.6. Если скошенная трава начинает оставаться на газоне, то это свидетельствует о заполнении травосборника и необходимости его очистки.

8.2.7. При работе без травосборника скошенная трава выбрасывается непосредственно на поверхность газона.

8.2.7. Для выключения газонокосилки отпустите рычаг (7), двигатель начнет останавливаться. Внимание! Режущий нож какое-то время продолжает вращаться после отключения газонокосилки. Дождитесь полной остановки двигателя. Примечание: Для достижения максимальной производительности труда и получения отличных результатов очень важно обладать определенными навыками при работе с газонокосилкой и соблюдать правила безопасности.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

Внимание! Перед проведением работ по подготовке к эксплуатации, регулировке и техническому обслуживанию газонокосилки необходимо отключите вилку сетевого шнура питания газонокосилки от розетки электросети. Для защиты рук от повреждений об острые

Рис. 13

кромки используйте перчатки.

9.1. Обслуживание перед использованием

9.1.1. Проверьте сетевой шнур питания на наличие повреждений и следов износа. Поврежденный сетевой шнур питания должен заменить уполномоченный сервисный центр.

9.1.2. Проверьте состояние удлинителя. Поврежденный удлинитель замените.

9.1.3. Проверьте надежность затяжки всех резьбовых соединений. При необходимости затяните ослабший крепеж.

9.1.4. Проверьте состояние режущего ножа. Затупившийся режущий нож заточите или замените.

Предупреждение! Для предотвращения получения травм при работе с газонокосилкой, все работы по замене или заточке режущего ножа рекомендуем производить в уполномоченном сервисном центре.

9.2. Очистка травосборника

9.2.1. Производите очистку травосборника после каждого использования.

9.2.2. Снимите травосборник и освободите от скошенной травы. Для очистки травосборника можно использовать струю воды под давлением.

9.2.3. Высушите травосборник перед установкой на газонокосилку.

9.3. Очистка газонокосилки Внимание! Использовать воду для очистки корпуса газонокосилки категорически запрещается!

9.3.1. Наклоните газонокосилку на бок.

9.3.2. Произведите очистку нижней ча-

сти газонокосилки, зоны вокруг режущего

ножа и дефлектора при помощи щетки и ветоши.

Предупреждение! Соблюдайте осторожность при очистке режущего ножа. Для защиты рук от травм используйте перчатки.

9.3.3. Поставьте газонокосилку на колеса и удалите с ее поверхности грязь и остатки скошенной травы.

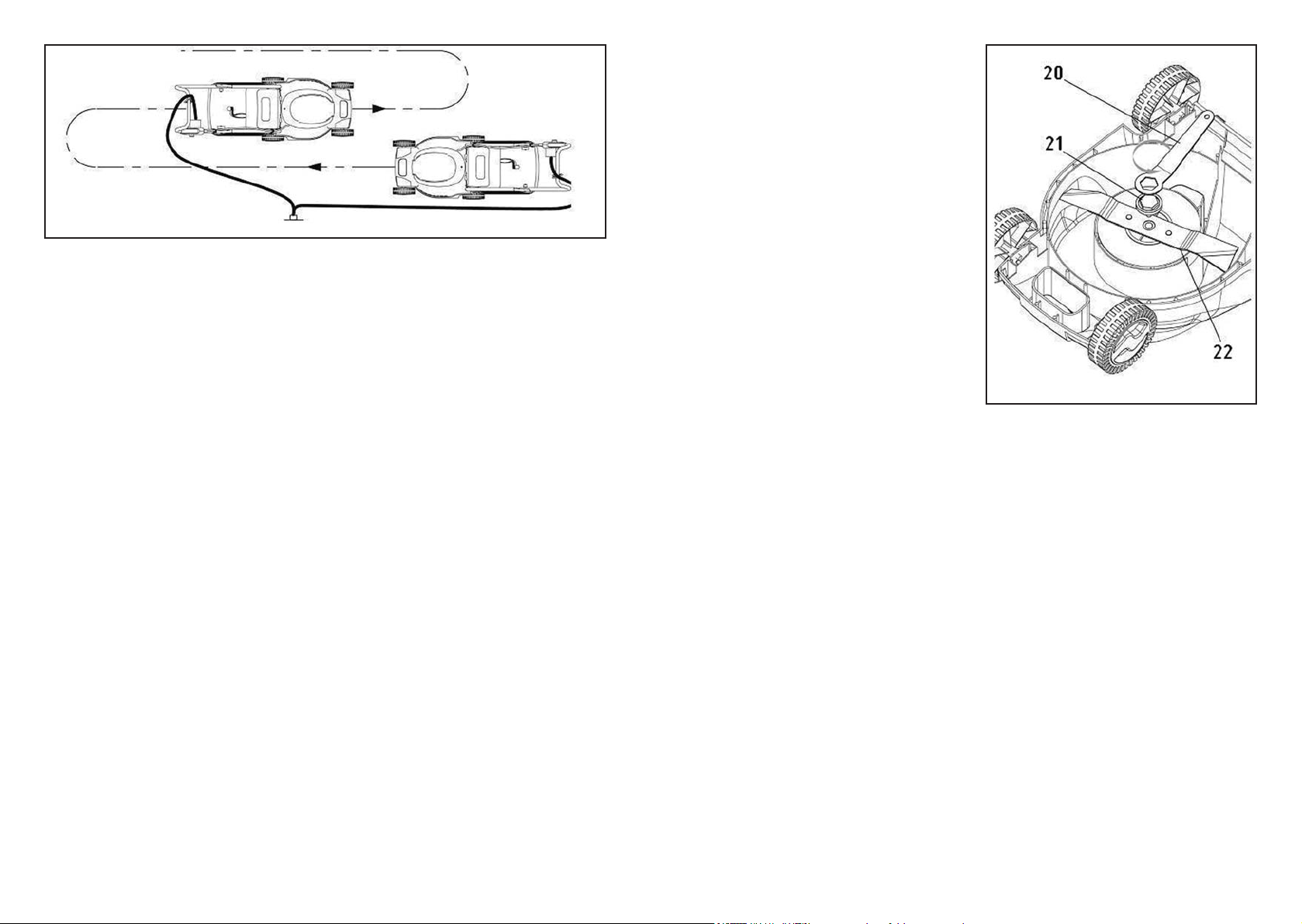

9.4. Замена режущего ножа (Рис.14) Предупреждение! Для предотвращения получения травм при работе с газонокосилкой, все работы по замене или заточке режущего ножа рекомендуем производить в уполномоченном сервисном центре.

9.4.1. Переверните газонокосилку.

9.4.2. Удерживая режущий нож (22), от-

крутите болт (21) при помощи ключа (20) и снимите режущий нож (22).

9.4.3. Установку режущего ножа (22) произведите в обратном порядке.

9.5. Транспортировка и хранение

9.5.1. Перед началом транспортировки газонокосилки на дальние расстояния следует обеспечить надежность ее крепления внутри грузового отсека. Для удобства верхнюю часть рукоятки можно сложить.

9.5.2. Перед транспортировкой газонокосилки с одного обрабатываемого участка

Рис. 14

на другой отключайте двигатель, отсоединяйте вилку шнура питания от розетки электрической сети.

9.5.3. Храните газонокосилку в сухом помещении .

9.5.4. При длительном предотвращения коррозии покройте все неокрашенные металлические части газонокосилки тонким слоем масла.

хранении для
