Тропик T212W10, T224W20 Technical information

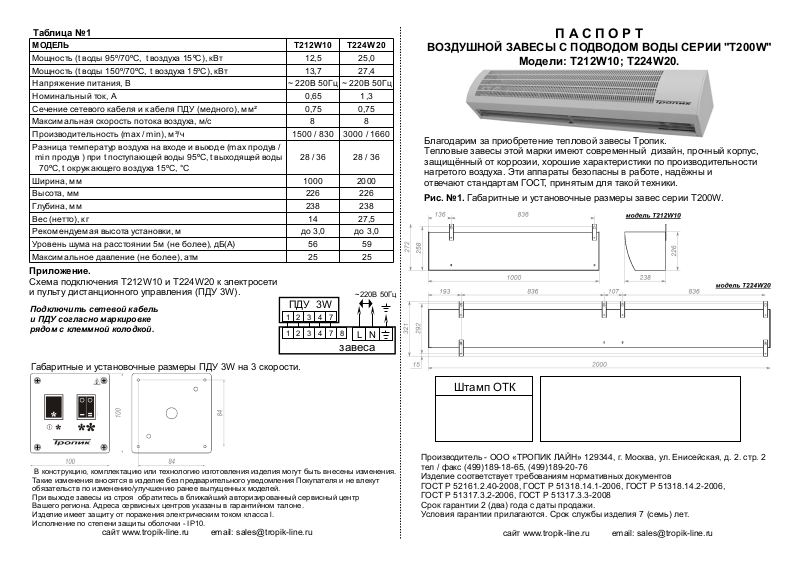

П А С П О Р Т

ВОЗДУШНОЙ ЗАВЕСЫ С ПОДВОДОМ ВОДЫ СЕРИИ "Т200W"

Модели: Т212W10; Т224W20.

Благодарим за приобретение тепловой завесы Тропик.
Тепловые завесы этой марки имеют современный дизайн, прочный корпус,
защищённый от коррозии, хорошие характеристики по производительности
нагретого воздуха. Эти аппараты безопасны в работе, надёжны и
отвечают стандартам ГОСТ, принятым для такой техники.

Рис. №1. Габаритные и установочные размеры завес серии Т200W.

Штамп ОТК

МОДЕЛЬ T212W10 T224W20

Мощность (t воды 95º/70ºС, t воздуха 15ºС), кВт 12,5 25,0
Мощность (t воды 150º/70ºС, t воздуха 15ºС), кВт 13,7 27,4
Напряжение питания, В ~ 220В 50Гц ~ 220В 50Гц
Номинальный ток, А 0,65 1,3

8 8

1500 / 830 3000 / 1660

28 / 36 28 / 36

1000 2000

226 226
238 238

14 27,5

Рекомендуемая высота установки, м до 3,0 до 3,0

56 59
25 25

Сечение сетевого кабеля и кабеля ПДУ (медного), мм² 0,75 0,75

Максим альная скорость потока воздуха, м/с

Производительность (max / min), м³/ч

Разница температур воздуха на входе и выходе (max продув /
min продув ) при t поступающей воды 95ºС, t выходящей воды
70ºС, t окружающего воздуха 15ºС, °C

Ширина, мм

Высота, мм

Глубина, мм

Вес (нетто), кг

Уровень шума на расстоянии 5м (не более), дБ(А)

Максим альное давление (не более), атм

Таблица №1

Производитель - ООО «ТРОПИК ЛАЙН» 129344, г. Москва, ул. Енисейская, д. 2. стр. 2
тел / факс [phone]
Изделие соответствует требованиям нормативных документов
ГОСТ Р 52161.2.40-2008, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006,
ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008
Срок гарантии 2 (два) года с даты продажи.
Условия гарантии прилагаются. Срок службы изделия 7 (семь) лет.

сайт www.tropik-line.ru email: [e-mail]

В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изменения.
Такие изменения вносятся в изделие без предварительного уведомления Покупателя и не влекут
обязательств по изменению/улучшению ранее выпущенных моделей.
При выходе завесы из строя обратитесь в ближайший авторизированный сервисный центр
Вашего региона. Адреса сервисных центров указаны в гарантийном талоне.
Изделие имеет защиту от поражения электрическим током класса l.
Исполнение по степени защиты оболочки - IP10.

сайт www.tropik-line.ru email: [e-mail]

Приложение.

Схема подключения T212W10 и T224W20 к электросети
и пульту дистанционного управления (ПДУ 3W).

завеса

~220В 50Гц

N

Подключить сетевой кабель
и ПДУ согласно маркировке
рядом с клеммной колодкой.

2 3 4

2 3 4 7

1

1 8

L

7

ПДУ 3W

Габаритные и установочные размеры ПДУ 3W на 3 скорости.

На случай засорения теплообменника или его разрушения в

результате гидравлического удара гарантийные обязательства
не распространяются.

Завеса рассчитана на установку горизонтально и вертикально, но
необходимо учитывать возможность слива воды и образования воздушных
пробок. Оптимальное расположение линий подвода и отвода воды должен
определить квалифицированный сантехник.

3. Эксплуатация завесы.

3.1 Управление завесой производится ПДУ с клавишными переключателями

на четыре режима:

0 - завеса выключена.

- включение пульта и минимальной скорости

- включение средней скорости

- включение максимальной скорости

3.2 Тепловая мощность завесы зависит от температуры воды и воздуха.
Изменение расхода воды меняет тепловую мощность завесы.

Запрещается:

- эксплуатировать завесу в помещениях с относительной влажностью
более 80 %; со взрывоопасной и с химически активной средой,
разрушающей металлы и изоляцию;

- эксплуатировать завесу без заземления;

- устанавливать завесу в непосредственной близости от розетки сетевого
электроснабжения.

Техническое обслуживание завесы:

При работе завесы возможно значительное загрязнение элементов её конструкции
(в частности входной решётки, крыльчатки и теплообменника), что может привести к
нарушению нормальной работы изделия.
Необходимо регулярно очищать завесу от пыли.
сайт www.tropik-line.ru email: [e-mail]

подвод и отвод воды внутренняя резьба DN15 ( 1/2" )

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ВОЗДУШНЫХ

ТЕПЛОВЫХ ЗАВЕС T212W10 и T224W20.

1. Назначение.

1.1 Воздушные тепловые завесы создают высокоэффективный барьер из направленного

воздушного потока, который отсекает холодный воздух, обогревает помещение, защищает
микроклимат помещения от внешнего воздействия — пыли, дыма, неприятных запахов,
насекомых и т. п. Для большей эффективности создаваемого воздушного барьера длина
воздушной завесы должна соответствовать ширине дверного или оконного проёма.

1.2 Тепловые завесы могут устанавливаться одиночно и в линию для перекрытия
больших проёмов. Также возможна установка вертикально.

1.3 Завесы комплектуются пультом дистанционного управления (далее ПДУ).
Завесу также возможно использовать с блоком автоматического управления A 3W (опция).

2. Установка и подключение тепловых завес.
Внимание! Перед подключением завесы к электросети убедитесь, что
сеть имеет контур заземления.

- Завеса должна подключаться квалифицированными электриками и
сантехниками, в соответствии с действующими нормативными документами.

- Перед проведением любых работ по обслуживанию завесу необходимо обесточить.

- Сетевой кабель и кабель ПДУ должны быть закреплены в завесе
при помощи хомутов или уплотнителей (в комплект не входят).

- Заземление для данного типа электроприборов обязательно.

Завеса не имеет встроенного предохранителя, поэтому подключение устройства
к электрической сети необходимо производить через автомат защиты.
Номинальный ток, сечение сетевого кабеля и кабеля ПДУ указаны в таблице №1.

2.1 Отвернув 2 самореза, снимите крышку корпуса завесы Т212W10. Достаньте ПДУ из
корпуса Т212W10. Для T224W20 отверните 2 самореза на крышке люка и выньте
держатель клеммных колодок. Открутите саморезы, удерживающие ПДУ на держателе
клеммных колодок T224W20. Снимите крышку ПДУ, отвернув 4 самореза и вытолкнув
крышку пульта с тыльной стороны карандашом или отвёрткой.

2.2 Установка завесы осуществляется к стене с помощью крепёжных кронштейнов
(см. рис. №1). Для этого необходимо ослабить болты крепления кронштейнов.
Не выворачивая их полностью, разверните крепёжные кронштейны из
транспортного положения в рабочее, и затяните болты.

2.3 Закрепите завесу и ПДУ в удобном для Вас месте. С целью удобства на время
монтажа можно установить крышку на завесу T212W10.

2.4 Установите на подводящей линии магистральный фильтр очистки воды.
При использовании воды низкого качества, без фильтра и водоподготовки, внутри
теплообменника будут откладываться соли жёсткости. В результате теплоотдача завесы
резко упадёт. Регулярно очищайте или меняйте фильтр.

2.5 Подсоедините гибкие шланги подвода и отвода воды к завесе. Отверстие подвода
воды отмечено красной меткой, а отверстие отвода синей. В завесе T224W20
теплообменники подключайте параллельно к магистрали.

2.6 Подключите завесу к сетевому кабелю и ПДУ согласно маркировке (см. Приложение).

2.7 Установите крышку корпуса T212W10 (для T224W20 установите крышку люка),

крышку ПДУ и заверните саморезы.
