МАШИНА
ОВОЩЕРЕЗАТЕЛЬНО-ПРОТИРОЧНАЯ
модель УКМ-11 (ОМ-300)
Руководство по эксплуатации
УКМ–11(ОМ–300) РЭ
Паспорт
УКМ–11 (ОМ-300) ПС
В Н И М А Н И Е !
На ООО «Завод «Торгмаш»
с 2004 года действует сертифицированная
СИСТЕМА МЕНЕДЖМЕНТА КАЧЕСТВА
в соответствии с требованиями ГОСТ ISO 9001-2011
Машина кухонная универсальная типа УКМ соответствует требованиям:
ТР ТС 010/2011 "О безопасности машин и оборудования",
утв. Решением Комиссии Таможенного союза от 18.10.2011 года № 823.
ТР ТС 020/2011 "Электромагнитная совместимость технических средств",
утв. Решением Комиссии Таможенного союза от 9.12.2011 года № 879.
ТР ТС 004/2011 "О безопасности низковольтного оборудования",
утв. Решением Комиссии Таможенного союза от 16.08.2011 года № 768.
Регистрационный номер декларации о соответствии
ТС № RU Д-RU.АЯ41.В.ОО273
Дата регистрации декларации о соответствии 17.12.2013
1 Завод изготовитель оставляет за собой право вносить в конструкцию изделия
непринципиальные изменения и усовершенствования без отражения их в настоящем
руководстве.
2 Детали из пластмассы после окончания работы привода тщательно промыть
и тщательно протереть. Категорически запрещается сушить их на горячих плитах
или в сушильных шкафах во избежание деформации.
3 Завод проводит систематические работы по улучшению качества машины и
анализы отказов в процессе эксплуатации.
4 В период гарантийного срока завод устраняет отказы и неисправности в
работе машины только при условии:
а) передачи (пересылки) заводу оформленного «Акта пуска машины в
эксплуатацию» в течение 12 календарных дней со дня ввода машину в
эксплуатацию;
б) направление на завод оформленного «Акта–рекламации» о выходе из строя
машины, отказе составных частей или комплектующих;
в) соблюдение всех требований «Руководства по эксплуатации машины».
При нарушении перечисленного завод снимает с себя все обязанности по
гарантии.
П р и м е ч а н и е – Оформленные «Акт пуска машины в эксплуатацию» и
«Акт-рекламация» должны быть заверены печатью.
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.2
ВВЕДЕНИЕ
Настоящее руководство по эксплуатация (РЭ) распространяется на машину
овощерезательно - протирочную модель УКМ–11 (ОМ–300) (в тексте именуемую
овощерезкой).
Руководство по эксплуатации предназначено для ознакомления с конструкцией
изделия, правилами его эксплуатации, технического обслуживания и ремонта,
условиями монтажа и регулирования и содержит следующие, объединенные в РЭ,
документы:
техническое описание (ТО);
инструкция по эксплуатации (ИЭ);
инструкция по техническому обслуживанию (ИО);
инструкция по монтажу, пуску, регулированию и обкатке изделия на
месте его применения (ИМ);
паспорт (ПС),
Изделие требует тщательного ухода в процессе эксплуатации и
своевременного технического обслуживания и ремонта.
Незнание сведений, изложенных в РЭ, может привести к неправильному
обращению с изделием, к нарушениям в его работе и преждевременному выходу из
строя.
РЭ предназначено дня обслуживающего персонала, прошедшего техническое
обучение (техминимум) и инструктаж по технике безопасности, для механиков,
производящих обслуживание и ремонт торгово-технологического оборудования, а
также для работников ремонтных организаций.
1 ТЕХНИЧЕСКОЕ ОПИСАН ИЕ (ТО)
1.1 Введение
Техническое описание знакомит с назначением, техническими данными,
устройством, принципом работы изделия и другими сведениями, необходимыми для
обеспечения правильного его использования.
В тексте ТО даются ссылки на рисунки, помещенные в конце настоящего РЭ.
1.2 Назначение.
Овощерезка модель УКМ–11 (ОМ–300) предназначена для нарезания сырых и
вареных овощей, шинковки капусты и протирания вареных овощей, фруктов,
творога.
Изделие изготавливается в климатическом исполнении УХЛ категории
размещения 4.2 по ГОСТ 15150-69.
В ее состав входят (рисунок 1):
приводной механизм ПМ – для приведения в действие насадки –
овощерезки.
насадка – овощерезка МО – для нарезания овощей, шинковки капусты
и протирания овощей, фруктов, творога.
Технические данные
Технические данные овощерезки соответствуют данным, приведенным в
таблице 1.
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.3
Т а б л и ц а 1
Наименование параметра
Значение
Производительность техническая, кг/ч. не менее,
a) при нарезании сырых овощей:
брусочками сечением 10x10 мм (картофель),
кружочками (ломтиками) толщиной 2 мм
(картофель, свекла)
(морковь, репа, брюква, огурцы)
шинковка капусты толщиной 2 мм
лука репчатого кольцами и полукольцами
пластинками 10x12x12 (картофель, морковь)
b) при нарезании вареных овощей:
пластинками10x12x12 мм (картофель, морковь,
свекла)
соломкой сечением 4,5x3 мм (морковь, свёкла)
при протирании вареного картофеля.
350
200
100
160
140
200
160
200
400
Частота вращения приводного вала, мин
(200/380)±10
Частота вращения рабочего органа, мин
(290/550)±10
Питающая электросеть:
род тока
номинальное напряжение, В
частота тока, Гц
трехфазный
переменный
380
50
Номинальная мощность электродвигателя, кВт
1,12 /1,5
Удельная энергоёмкость кВт/кгч, не более, (значение
параметра при нарезании сырых овощей)
0,0043
Наружный диаметр вращающихся рабочих органов, мм
215
Габаритные размеры, мм, не более:
овощерезательного исполнения
длина
ширина
высота
840
310
510
протирочного исполнения
длина
ширина
высота
800
340
550
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.4
Окончание таблицы 1
Наименование параметра
Значение
Масса, кг, не более
изделия с овощерезательным приспособлением;
комплекта сменных и монтажных изделий,
запасных частей, сменных рабочих органов
55
13,5
П р и м е ч а н и е – Допускается установка односкоростного двигателя АИР 80А2
(1,5 кВт; 3000 об./мин.)
1.3 Устр ойств о и р абота изде лия
1.3.1 Устройство и работа приводного механизма.
Приводной механизм (рисунок 3) состоит из редуктора 1, электродвигателя 13, пульта
20, рамы 18, кожуха 14 и рукоятки 17.
Редуктор 1 состоит из зубчатого колеса 22, сидящего на валу 3 на шпонке, на том же
валу сидит шестерня 23. Вал 3 вращается в двух шарикоподшипниках 2. Вращение от
шестерни 23 передается зубчатому колесу 8, которое при помощи шпонки передает
вращение приводному валу 6. Вал вращается в 2 шарикоподшипниках 7 и на выходе из
редуктора уплотнен манжетой 5. Осевые усилия воспринимает упорный подшипник 4. На
горловине приводного механизма имеется специальная рукоятка 17 служащая для
фиксации насадки-овощерезки. Головка болта предохраняет насадку от поворота. Шейка
оси 21 эксцентрична и позволяет регулировать положение кулачка поворотом оси.
Электродвигатель цилиндрическим выступающим поясом центрируется в корпусе
редуктора и крепится к нему. На валу электродвигателя на шпонке укреплена шестерня 10.
На пульт 20 выведены выключатель 12 с кнопками «ПУСК», «СТОП» или переключатель
скоростей 12, аварийная кнопка «СТОП» 11 и индикатор напряжения 19. В верхней части
редуктора установлена пробка-сапун 9. С наружной стороны на раме 18 установлен
заземляющий зажим 24.
Работа приводного механизма происходит следующим образом: вращение от
электродвигателя через шестерню 10 передается зубчатому колесу 22, сидящему на валу 3,
а затем через шестерню 23 – сидящему на том же валу, зубчатому колесу 8. От зубчатого
колеса 8 через шпонку вращение передается приводному валу. От приводного вала
вращение передается валу овощерезки.
1.3.1.1 Описание работы электросхемы (рисунок 2, 13). Привод подключается к
электросети переменного тока промышленной частоты напряжения 380B.
Для пуска привода необходимо установить щит электропитания на вертикальной
панели, соединить концы кабеля с магнитным пускателем.
Подвести к магнитному пускателю 3-х фазное напряжение от силового шкафа
обязательно через автоматический выключатель.
Нажатием на кнопку «ПУСК» на щите электропитания включить магнитный пускатель
при этом загорится лампочка на пульте управления приводом.
В зависимости от исполнения приводной механизм комплектуется одно или
двухскоростным электродвигателем.
Управление осуществляется переключателем скоростей SA1 (рисунок 2) или кнопкой
«ПУСК» на пульте управления SA1 (рисунок 13). Выключение электродвигателя M1
происходит при нажатии на кнопку «СТОП» SB2 или SA1 или поворотом ручки
переключателя в положение «0». Защита электродвигателя от перегрузки осуществляется
тепловым реле КК1, а от которого замыкания - автоматическим выключателем QF1.
заказчиком
П р и м е ч а н и е – Автоматический выключатель приобретается
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.5

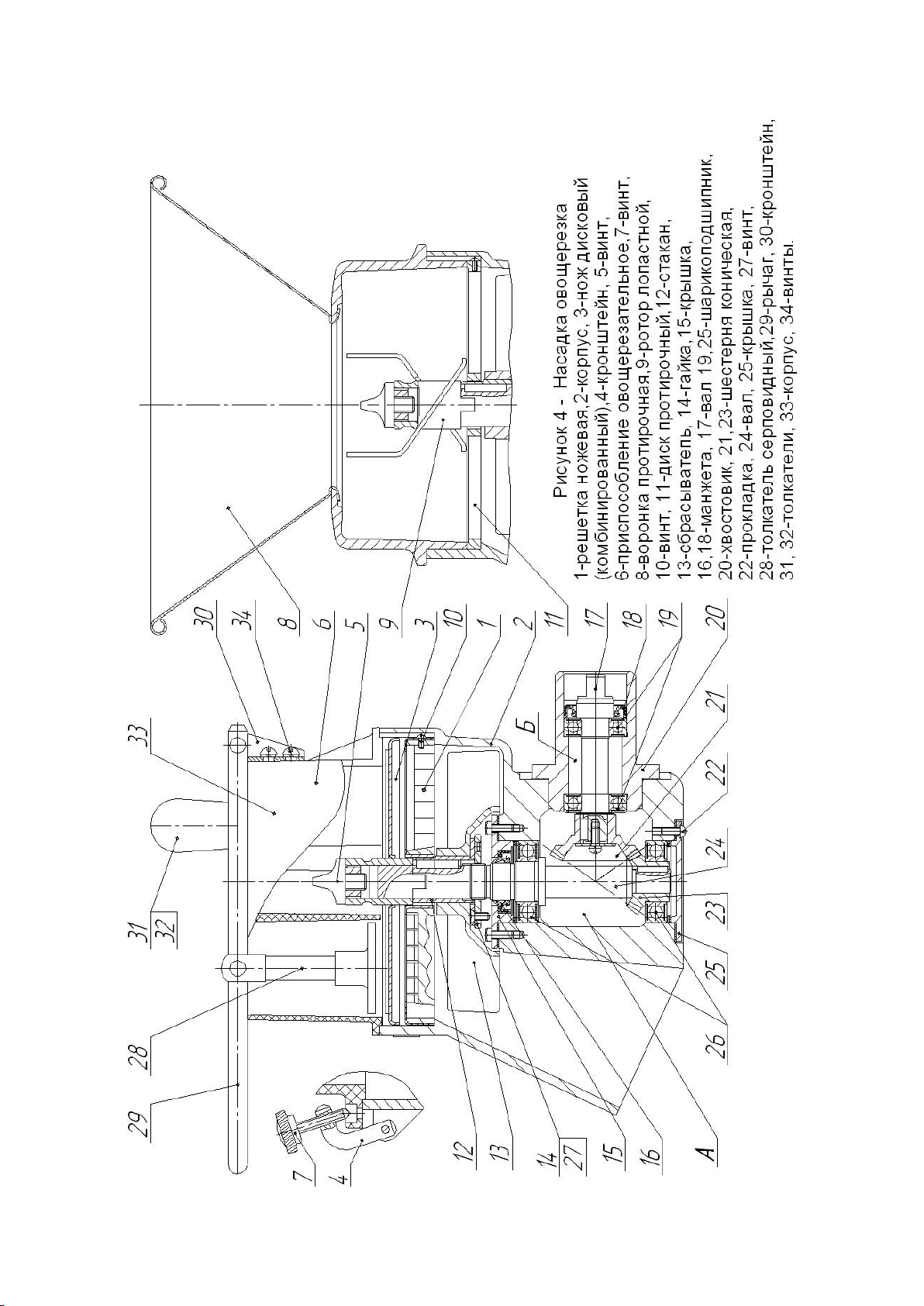

1.3.2 У с т р о йс т в о и р а б о т а н а с а д к и -о в о щ е р е з ки.
Насадка (рисунок 4) состоит из редуктора, сменных загрузочных приспособлений:
овощерезательного 6 и протирочной воронки 8, набора сменных рабочих органов и
принадлежностей.
Редуктор состоит из корпуса 2, хвостовика 20, конических шестерен 21 и 23, вала
24, шарикоподшипников 26, крышек 15 и 25 и крепежных деталей. В корпусе хвостовика
20 на двух шарикоподшипниках 19 установлен вал 17 с уплотнением манжетой 18.
Хвостовик 20 крепится винтами к корпусу редуктора.
Коническая шестерня 21 закреплена на валу 17 с помощью шпонки, винта и шайбы.
Шарикоподшипник 26 насажен на ступицу конической шестерни 23, которая установлена
на валу 24 на шпонке. Зазор регулируется прокладками 22.
В крышке 15 установлена манжета 16, предотвращающая попадание влаги в
редуктор. В верхней части вала 24 установлены: гайка 14 и на шпонке стакан 12, на
лыску которого насаживается сбрасыватель 13 готового продукта. Гайка 14 служит для
регулирования положения по высоте стакана 12. Стакан 12 и гайка 14 фиксируются
винтом 27.
Рабочие органы: дисковые и комбинированные ножи 3 насаживаются на вал 24 до
упора в стакан 12. Нож 3 фиксируется на валу 24 винтом 5 с левой резьбой.
Под ножом 3 в расточку корпуса 2 при необходимости устанавливается ножевая
решетка 1. Головка винта входит в вертикальный паз корпуса 2 и предохраняет ножевую
решетку 1 от проворота. Овощерезательное приспособление 6 или устанавливаемая
вместо него воронка 8 закрепляются на корпусе 2 при помощи откидных кронштейнов 4 с
винтами 7.
Овощерезательное приспособление 6 состоит из корпуса 33, серповидного
толкателя 28 и двух цилиндрических толкателей 31, 32. В корпусе 33 для загрузки
продуктов выполнены три отверстия: серповидное и два цилиндрических. Толкатель 28
закреплен шарнирно на рычаге 29. Рычаг шарнирно закреплен на кронштейне 30,
который винтами 34 закреплен на корпусе 33. Для загрузки продукта в серповидное
отверстие корпуса толкатель 28 с помощью рычага 29 поднимается вертикально вверх.
Загружается продукт. Оператор с помощью рычага опускает толкатель 28 вниз, который
попадает в серповидное отверстие корпуса и подает продукт к ножевому диску.
При протирочных операциях под воронку 8 устанавливается протирочный диск 11
со множеством отверстий. Ротор лопастной 9 фиксируется винтом 5. Загрузочное
овощерезательное приспособление служит для загрузки продуктов и подачи их при
помощи толкателей к рабочим органам.
Комбинированный нож (рисунок 5) служит для нарезки продуктов брусочками 10x10
мм и состоит из корпуса 2, на котором закреплены два отрезных ножа 1 и две наборные
обоймы 3 состоящей из прорезных ножей 4.
Два дисковых ножа (рисунок 6) отличаются высотой установки режущих кромок
ножей относительно плоскости корпуса, т.е. толщиной отрезаемого продукта (2 или 10
мм). Дисковый нож 2 мм служит для нарезки кружочками, ломтиками, кольцами,
полукольцами и шинковки капусты: дисковый нож 10 мм в сочетании с ножевой решеткой
— для нарезки пластинами.
Дисковый нож 10 мм стоит из корпуса 1, на котором с помощью винтов 4 и
переходников 3 укреплены два ножа 2 криволинейной формы.
Ножевая решетка (рисунок 7) служит для нарезки продукта пластинками дисковым
ножом 10 мм совместно с решеткой 12x12 мм. Ножевая решетка состоит из корпуса 1 и
набора ножей 4. Ножи 4 вставлены в пазы корпуса 1 и закреплены с помощью винтов
обоймой 2 и втулкой 3. Для фиксации ножевой решетки в посадочной части корпуса имеется
фиксирующий паз, а на решетке — фиксирующий винт.
Ротор лопастной (рисунок 8) служит для протирания продуктов и представляет собой
сварной узел с двумя лопастями, которые обеспечивают прижим протираемого продукта к
ситу.
Диск протирочный (рисунок 9) состоит из корпуса 2 и сита 1, которое крепится к
корпусу 2 заклепками 3.
Диск шинковочный (рисунок 14) состоит из корпуса 2 и шинковочного диска 1, который
крепится к корпусу 2 заклепками 3.
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.6
1.3.2.1 Работа насадки: вращение от вала приводного механизма передается валу 17
(рисунок 4). Вал 24 получает вращение через конические шестерни 21 и 23. Принцип
нарезки и протирки продуктов заключается в следующем:
при нарезке кружочками, ломтиками, кольцами, полукольцами продукт
загружается в одно из круглых загрузочных отверстий овощерезательного
приспособления и толкателем прижимается к вращающемуся дисковому ножу. Ножи
врезаются в продукт и отрезают последовательно слой в виде кружочков, ломтиков,
колец и полуколец;
при нарезке брусочками комбинированным ножом клубни сначала прорезаются
ножами гребенки и отрезаются ножом в виде брусочков. Загрузка при нарезке
брусочками — в любое из отверстий овощерезательного приспособления. Загрузка при
нарезке соломкой — в одном из круглых отверстий;
при нарезке пластинками продукт загружается в одно из круглых отверстий
ручного овощерезательного приспособления и толкателем прижимается к
вращающемуся дисковому ножу. Ножи врезаются в продукт и отрезают
последовательно слои в виде ломтиков. Отрезанные ломтики попадают на ножевую
решетку и скосами дискового ножа продавливаются через нее, образуя пластинки;
при протирке продукт из загрузочной воронки поступает в рабочую камеру для
обработки, где прижимается лопастным ротором к протирочному диску и
продавливается через него.
При всех видах нарезки переработанный продукт поступает от рабочих органов в
разгрузочный канал машины и при помощи вращающегося сбрасывателя удаляется из
машины в подставляемую тару.
1.4 Инстр уме нт и пр инадлежности
Поставляемые совместно с изделием инструмент и принадлежности имеют следующее
назначение:
комплект болтов с шайбами — для крепления изделия к столу;
толкатели — для подачи продукта;
прочистки (рисунок 10) — для очистки комбинированного ножа и ножевой
решетки от остатков продукта;
шаблон (рисунок 10) — для контроля установки верхней торцевой поверхности
стакана 12 (рисунок 4) относительно основания расточки корпуса 2;
лопатка (рисунок 10) — для очистки загрузочной воронки при протирке
продуктов.
1.5 Маркировка
1.5.1 На каждом изделии прикреплена фирменная табличка, содержащая:
товарный знак предприятия-изготовителя;
обозначение изделия;
номинальное значение напряжения электрической сети;
номинальная мощность электродвигателя;
условное обозначение степени зашиты по ГОСТ 14254—80;
месяц и год выпуска;
заводской номер.
единый знак обращения .
Надписи выполняются термотрансферным способом.
1.5.2 На упаковочном ящике маркируется предупредительный знак
«Верх. Не кантовать!»
1.6 Тара и уп аковк а
1.6.1 Каждое изделие упаковывается в деревянный ящик, изготовленный в
соответствии с конструкторской документацией предприятия-изготовителя.
Приводной механизм крепится к днищу ящика двумя болтами. Овощерезательное
приспособление, комплектующие детали и запчасти удерживаются от перемещения
специальными планками.
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.7
Тара не возвратная, использованию в процессе монтажа и эксплуатации не подлежит.
1.6.2 Перед упаковыванием изделие подвергнуто временной противокоррозионной
защите по варианту ВЗ–1 для группы изделий П-1 no ГOCT 9.014—78с применением масла
К-17 по ГОСТ 10877—76. Допускается применение других консервационных масел,
оговоренных ГОСТ 9.014—78.
2 ИНСТ РУКЦИ Я ПО ЭКСПЛУАТ АЦИИ (ИЭ)
2.1 Ука з а н и е м е р б е з о п а сн о сти п р и э к с п л у а т а ц и и
2.1.1 Все лица, допускаемые к эксплуатации изделия, должны знать его устройство
пройти инструктаж по технике безопасности.
2.1.2 Нельзя включать электродвигатель изделия, предварительно надежно не
закрепив насадку-овощерезку, в противном случае возможно проворачивание ее в момент
пуска и ранение обслуживающего персонала.
2.1.3 Следует устанавливать и снимать рабочие органы только после полной
остановки машины.
Запрещается направлять и проталкивать застрявший продукт руками, вводить руки в
загрузочные отверстия изделия во время работы.
В случае заклинивания продукта необходимо остановить изделие и удалить
заклинивший продукт.
Следует соблюдать осторожность при обращении с рабочими органами во избежание
пореза рук.
Запрещается снимать насадку с приводного механизма до полной остановки
электродвигателя.
В Н И М А Н И Е ! Приводной механизм и щит электропитания
обязательно должны быть заземлены»
2.2 Подготовк а к р аботе
2.2.1 Подготовка к работе приводного механизма (рисунок 3).
Перед началом работы включите приводной механизм на холостом ходу. Для этого
нажмите кнопку «ПУСК» пускателя на щите электропитания, установленном возле
приводного механизма. При этом замкнутся контакты магнитного пускателя и засветится
индикаторная лампочка на пульте управления приводного механизма. На пульте
управления поверните рукоятку переключателя в положение «1» или нажмите кнопку
«ПУСК» выключателя.
Убедитесь в правильности вращения вала приводного механизма (см. направление
стрелки на кожухе) затем остановите приводной механизм. Для этого поверните рукоятку
переключателя в положение «0»или нажмите кнопку «СТОП» выключателя.
Рукоятка переключателя скоростей фиксируется в 3-х положениях:
1 – первая скорость (200 об/мин);
0 – стоп;
2 – вторая скорость (380 об/мин)
2.2.2 Общие указания по подготовке к работе.
Перед началом работы промойте рабочие органы и поверхности, соприкасающиеся с
продуктом, горячей водой и просушите. Поднимите рукоятку приводного механизма вверх.
Установите насадку хвостовиком в горловину приводного механизма до зацепления шипа
вала насадки с шипом приводного вала. Для этого, возможно, потребуется повернуть
насадку влево или вправо вокруг оси хвостика, после чего насадку установить в рабочее
положение до упора в горловину.
Поворотом рукоятки приводного механизма вниз зажмите насадку.
Опробуйте изделие на холостом ходу.
2.2.3 Подготовка к работе насадки (рисунок 4).
—установите насадку в горловину приводного механизма и зафиксируйте ее;
—определите необходимый набор сменных рабочих органов. Рекомендуемые
сочетания рабочих органов при нарезке и протирке продуктов приведены в таблица 2;
—установите на вал 24 сбрасыватель 13;
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.8
a) для овощерезательного исполнения:
становите необходимый набор рабочих органов (таблица 2) при этом один из
подвижных рабочих органов, кроме ротора лопастного, насадить на вал 24 и закрепить
винтом 5. При нарезке пластинками установить ножевую решетку в расточку корпуса,
насадить на вал 24 дисковый нож 10 мм и закрепить его винтом 5. Установить сверху в
расточку корпуса овощерезательное приспособление 6 с установленными толкателями
и закрепить его откидными винтами 7.
b) для протирочного приспособления:
установить диск протирочный в расточку корпуса, насадить на вал 24 ротор
лопастной и закрепить его винтом 5. Установите сверху в расточку корпуса воронку
протирочную и закрепите её откидными винтами 7.
подготовьте приемную тару;
опробуйте изделие на холостом ходу.
2.3 Рабо та из делия
Работа изделия включает:
переработку продукта;
санитарную обработку после каждого вида продукта и после окончания работы.
2.3.1 Порядок работы при нарезке овощей:
Для нарезки овощей включите приводной механизм. Подготовленный продукт,
разрезанный на удобные для загрузки части, при помощи толкателей равномерно подавайте
к вращающемуся рабочему органу.
После окончания работы выключите приводной механизм, снимите овощерезательный
механизм и произведите его санитарную обработку.
2.3.2 Порядок работы при протирке продуктов:
Включите привод на 2-ю скорость. Подготовленный продукт, равномерно небольшими
порциями, подавайте через воронку к вращающемуся ротору.
В Н И М А Н И Е ! Запрещается застрявший в воронке продукт
проталкивать в рабочую камеру руками. Пользуйтесь лопаткой 3 (рисунок 10).
При протирке вареного картофеля допускается колебание навесного
механизма, что не является браковочным признаком (необходимо уменьшить
порцию загрузки картофеля).Недоваренный картофель протирать не допускается.
Запрещается переносить протирочное приспособление держась за воронку
(рисунок 10 позиция 8).
После окончания работы выключите приводной механизм; снимите протирочный
механизм и произведите его санитарную обработку.
П р и м е ч а н и е – ЗАПРЕЩАЕТСЯ мыть насадку методом окунания, а
приводной механизм – водяной струей.
Категорически запрещается:
работать на машине со снятым овощерезательным приспособлением и
загрузочной воронкой;
вводить руки в загрузочное отверстие овощерезательного
приспособления и воронку.
2.3.3 Санитарно-гигиенические требования.
Изделие должно всегда содержаться в чистоте. Ежедневно после окончания работы
необходимо производить его гигиеническую обработку:
— снимите с насадки овощерезательное приспособление или протирочную воронку,
отвернув откидные винты;
— снимите рабочий орган, отвернув винт с левой резьбой;
— снимите сбрасыватель;
— вытащите механизм из горловины приводного механизма;
— удалите остатки продукта с рабочих поверхностей механизма и промойте
механизмы и рабочие органы горячей водой, для очистки рабочих органов пользуйтесь
принадлежностями, вытрите насухо насадки и рабочие органы сухой тряпкой;
— уложите насадку на полку стеллажа, а рабочие органы и принадлежности — на
свои места хранения.
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.9
ВНИМАНИЕ!
Вид нарезки
продуктов
Рабочий орган
на валу
Неподвиж
ный
рабочий
орган
Загрузочное
отверстие
Наименование
перерабаты-
ваемых
продуктов
Частота
вращения
вала
приводного
механизма,
об/мин
1 Шинковка
Дисковый нож
2 мм (рисунок 6)
Серповидное
Капуста
380
2 Кружочки,
ломтики
толщиной
2 мм
Дисковый
нож 2 мм
Круглое
Картофель
сырой, морковь,
свекла, репа,
огурцы свежие,
брюква
380
3 Брусочки
сечением
10x10 мм
Комбинирован-
ный нож 10x10
(рисунок 5)
Серповидное
Картофель
сырой
200
4 Соломка
сечением
4,5x3 мм
Диск
шинковочный
(рисунок 14)
Серповидное
Морковь,
свекла вареные
200/380
5 Пластинки
10x12x12 мм
Дисковый нож
10 мм
(рисунок 6)
Решетка
12мм
(рисунок7)
Серповидное
Картофель
(сырой),
картофель,
морковь, свекла
(вареные)
200
6 Кольца и
полукольца
Дисковый
нож 2 мм
Круглое
Лук репчатый
380
7 Протирание
Ротор
лопастной
(рисунок 8)
Диск
проти-
рочный
(рисунок 9)
Воронка
протирочная
Картофель
вареный
380
Продукты, предназначенные для переработки, должны отвечать требованиям
действующих ГОСТов, технологических инструкций и «Сборника рецептур блюд и
кулинарных изделий для предприятий общественного питания» издательства
«Хлебпродинформ», г. Москва, 1994, 1996, 1997 года.
Обработку используемых продуктов для блюд и закусок необходимо проводить в
строгом соответствии, с установленными санитарными правилами.
Особо обращаем внимание, что перед нарезкой вареных овощей для салатов и
винегретов на овощерезке МО картофель, свеклу, морковь варят в кожице, затем очищают и
охлаждают до температуры +8
о
…+10оС.
Т а б л и ц а 2
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.10
Наименование
механизма
Неисправность
Вероятная
причина
Метод устранения
1 Приводной
механизм
Двигатель не
работает
Двигатель гудит,
вал не вращается
Не подведено
питание к
приводному
механизму
Проверить силовые цепи,
предохранители
Обрыв фазы
двигателя
Немедленно выключить
приводной механизм.
Проверить электрические
цепи, устранить обрыв фазы
Сильный нагрев
корпуса редуктора
Отсутствие смазки
в редукторе
Залить смазку в корпус
редуктора
2 Насадка
овощерезка
Увеличенный шум
при работе
редуктора
Износ зубьев
шестерен или
подшипников
Заменить шестерни или
подшипники
Поверхность среза
у овощей грубая,
овощи при нарезке
мнутся
Затупились
режущие кромки
ножей рабочих
органов
Заточить режущие кромки
ножей (рисунок11)
Трение рабочего
органа о
протирочный диск
или ножевую
решетку, или об
овощерезательное
приспособление
(воронку)
Разрегулировался
зазор между
верхней
поверхностью
стакана 12 и
расточкой корпуса
редуктора
Проверить зазор шаблоном
(рисунок 10), отвернуть и
вынуть винт 27 (рисунок 4) и,
вращая гайку 14, установить
используя шаблон,
требуемый зазор. При
повороте гайки на угол,
равный между двумя
резьбовыми отверстиями,
стакан перемещается на 0,1
мм. Установить и затянуть
винт 27
2. 4 Х а р а кт е рн ы е н еи с п ра в н о с ти и м е то д ы и х у с т р а н ен и я
Т а б л и ц а 3
УКМ – 11 (ОМ - 300) 00.000 РЭ стр.11
Loading...
