П А С П О Р Т

КОМПАКТНАЯ ВОЗДУШНО – ТЕПЛОВАЯ ЗАВЕСА КЭВ-ПЕ Серия 200Е

М Е 0 5
ТУ 3468-022-54365100-2005
Санкт- Петербург
Убедительно просим Вас перед вводом изделия в эксплуатацию внимательно изучить данный
паспорт!
Источник тепла (Е - электрические нагревательные элементы)
Номер модели (1, 2, 3, … 9)
Напряжение питания 0 – 380В, 1 – 220В, 2 – комбинированное
220/380В
Номер серии (1, 2, 3, … 9)
Индекс функционального назначения: П – завеса
Для исполнения Е – установленная электрическая (тепловая)
мощность нагревательных элементов, кВт
Аббревиатура
1. Назначение
1.1 Компактные воздушно-тепловые завесы КЭВ-6П221Е, КЭВ-6П201Е, КЭВ-9П201Е, КЭВ-
6П222Е, КЭВ-6П202Е, КЭВ-9П202Е, КЭВ-12П202Е (далее, завеса) предназначены для защиты
открытого проема (двери, ворота) от проникновения холодного наружного воздуха внутрь
здания путем создания струйной воздушной преграды.
1.2 При отключенных электровоздухонагревателях завеса может быть использована в летнее
время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного
воздуха, пыли и насекомых.
1.3 Завесы серии 200Е используются главным образом в офисных и торговых помещениях с
высотой проема от 2,0 до 2,5 м.
1.4 Завесы не предназначены для защиты проемов в автомойках (см. п. 2.4).
2. Условия эксплуатации
2.1 Температура окружающего воздуха, °С - 20...+40
2.2 Относительная влажность воздуха при
температуре 20°С не более, % 80
2.3 Содержание пыли и других примесей в воздухе
не более, мг/м3 10
2.4 Не допускается присутствие в воздухе капельной влаги и веществ, агрессивных по
отношению к углеродистым сталям (кислоты, щелочи), липких и горючих веществ, а также
волокнистых материалов (смолы, технические волокна).
2.5 Завесы предназначены для работы в помещениях, взрыво- и пожароопасность которых
определяется проектантом согласно НПБ 105-95, ПУЭ и других нормативных документов с
учетом технических характеристик изделия, указанных в разделах 3-5 Паспорта.
3.Технические характеристики
3.1 Технические характеристики приведены в таблице 1.
3.2 Класс защиты от поражения электротоком 1.
3.3 Степень защиты, обеспечиваемая оболочкой, IP21.
3.4 Содержание драгоценных металлов зависит от комплектации. При необходимости
предприятие-изготовитель предоставляет сведения об их содержании.
Таблица 1. Технические характеристики завес
Модель завесы
КЭВ­6П221 Е
КЭВ­6П20 1Е
КЭВ­9П201 Е
КЭВ­6П222 Е
КЭВ­6П202 Е
КЭВ­9П202 Е
КЭВ­12П202 Е
Параметры питающей сети, В/Гц
220/5 0 (380/5
0)
380/50380/5
0
220/5 0 (380/5
0)
380/50
380/5 0
380/50
Режимы мощности**, кВт
*/4/6 (*/3/6)
*/3/6 */4,5/9
*/4/6 (*/3/6)
*/3/6 */4,5/9*/6/12
Расход воздуха, м3/час
800 950 1100
800 950 1100
800 950 1100
1100 1350 1600
1100 1350 1600
1100 1350 1600
1100 1350 1600
Скорость воздуха на выходе из сопла, м/с 7,0
Эффективная длина струи, м 2,5
Подогрев воздуха при максимальной мощности**, °С:
- максимальный расход
- минимальный расход
16
22
16
22
25
34
11
16
11
16
17
24
22
32 Габаритные размеры, мм 210х240х1000 210х240х1500 Вес, кг 17 17 17 25 25 25 25
Максимальный ток, А
28 (9,5)
9,5 14
28 (9,5)
9,5 14 18,5
Потребляемая мощность двигателя, Вт 100 100 100 200 200 200 200 Звуковое давление на расстоянии 5м, дБ(А) 52 52 52 53 53 53 53 * режим вентилятора
** в соответствии с ГОСТ Р МЭК 335-1-94 при номинальном напряжении заданные параметры могут отличаться на +5/-10% от указанных.
4. Устройство и порядок работы
4.1 Завеса имеет прочный корпус, изготовленный из листовой стали, покрытой
высококачественным полимерным покрытием. Внутри корпуса расположены оребренные
трубчатые электронагревательные элементы
(ТЭНы). Специальный электровентилятор обеспечивает необходимый расход воздуха.
Вентилятор всасывает воздух через переднюю перфорированную стенку корпуса, поток
воздуха, проходя через пучок ТЭНов, нагревается и выбрасывается через сопло в нижней части
корпуса в виде струи.
4.2 Проектные рекомендации по выбору и установке завес.
Компактные завесы пригодны для защиты проемов, как со смесительным, так и шиберующим
действием. При использовании завес для смесительного, и смесительно-шиберующего
действия целесообразно устанавливать их в тамбурах. Направление струи в этом случае
может быть ориентировано в плоскости проема. Организация защиты шиберующего действия
зависит от многих особенностей помещения и проёма (объем и высота помещения,
характеристика других проемов, параметров приточно-вытяжной вентиляции и т.д.).
Рекомендации по выбору завесы и устройству защиты шиберующего действия должен давать
проектант-специалист по вентиляции и отоплению. Обычно угол выхода струи, в этом случае,
по отношению к плоскости проема, лежит в диапазоне 10-30 градусов в сторону улицы.

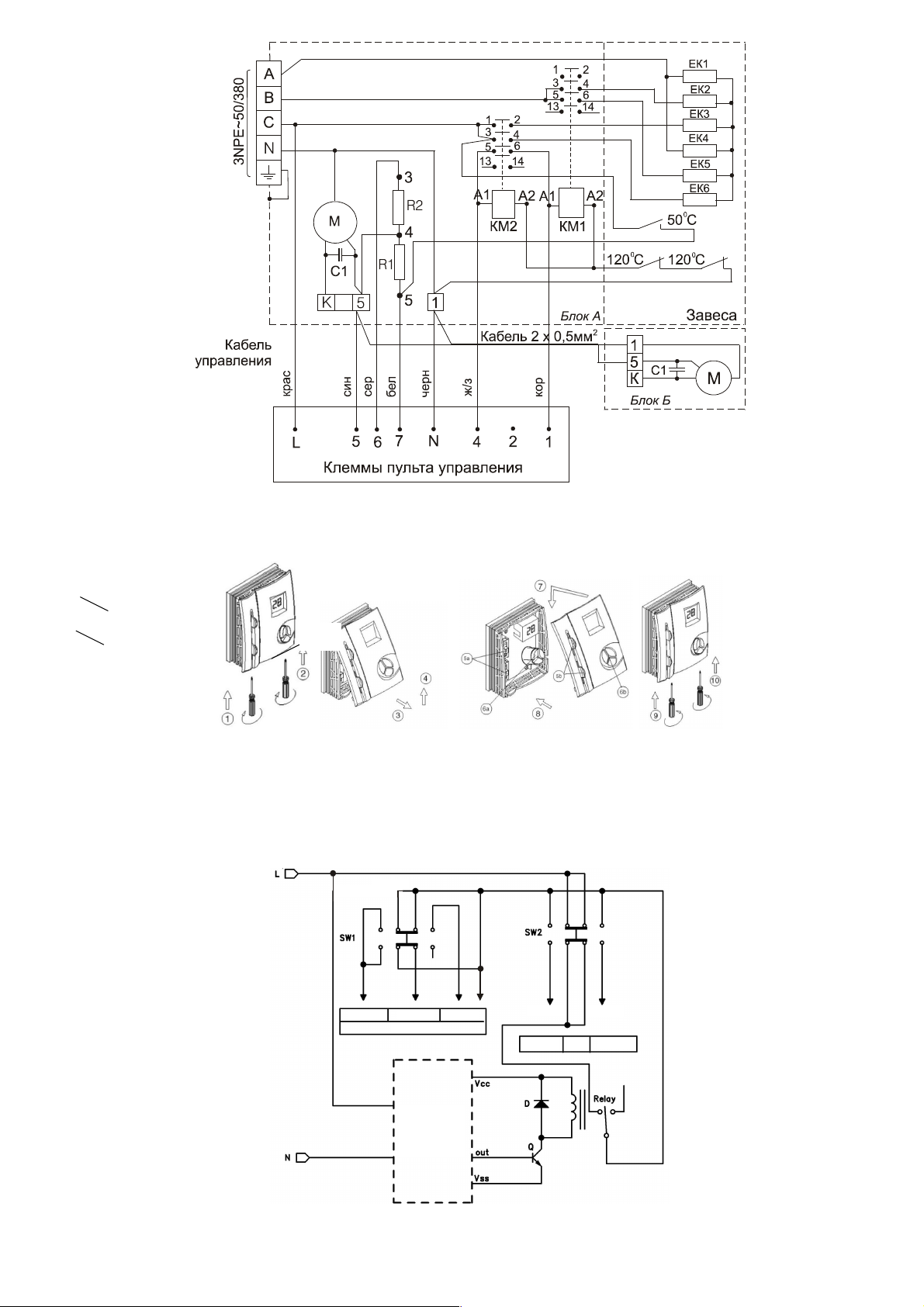

4.3 Электрические схемы завес приведены на рис.1-4.
4.4 Управление завесами осуществляется с выносного пульта, имеющего два скользящих
(ползунковых) переключателя и три сенсорные кнопки (рис.5, 6). Степень защиты оболочки
пульта управления IP20. Электрические схемы пультов управления приведены на рис. 7.
Переключатель 1:
- включение завесы в режим нагрева на 100% мощности;
- отключение завесы;
- включение завесы в режим нагрева на 50% мощности.
Переключателем 2 осуществляется изменение расхода воздуха (3 режима частоты
вращения вентилятора завесы).
Сенсорными кнопками 3 ( и или и ) устанавливается требуемая температура в
помещении.
Символы появляющиеся на дисплее при работе завесы:
Температура окружающего воздуха при ее величине в пределах от +5
0
С до +350С.
Если температура воздуха ниже +5
0
С появляется символ «LO» совместно со значком
”снежинка”, если температура воздуха выше +350С - символ «HI».
Задаваемая температура воздуха (вместе со значком ) появляется в момент
последовательного нажатия сенсорных кнопок и или и
. Чтобы вернуть на дисплей значение температуры окружающего воздуха, еще раз нажмите
кнопку . Значок исчезнет с дисплея. Если кнопки не нажимают в течение нескольких
секунд, то значение температуры окружающего воздуха появляется на дисплее
автоматически.
В период включения ТЭНов высвечивается мигающий значок «термометр». После отключения
ТЭНов при достижении заданной термостатом температуры значок «термометр» горит
постоянно.
Для включения завес в режим вентилятора (без нагрева) необходимо перевести переключатель
1 в одно из крайних положений и установить сенсорными кнопками 3 температуру ниже
температуры окружающего воздуха (при этом ТЭНы будут автоматически выключены).
4.5 С одного пульта можно управлять шестью одинаковыми завесами КЭВ-П221Е, 201Е или
четырьмя одинаковыми завесами КЭВ-П222Е, 202Е. В этом случае при подключении силового
кабеля все его фазы должны соответствовать этим же фазам на клеммных колодках, т.е. фазу
А надо подключить ко всем клеммным колодкам завес имеющим маркировку А, фазу В к В и т.д.
Для управления бóльшим количеством завес или завесами разных моделей с одного пульта
управления необходимо их подключение через пульт коммутации и управления для
электрических завес ПКУ-Е (опция). Электрическая схема ПКУ-Е приведена на рис. 8.
4.6 Автоматическое управление включением ТЭНов осуществляется терморегулятором,
который расположен на пульте управления. Сенсорными кнопками устанавливается требуемая
температура воздуха в помещении, после включения завесы в режим нагрева.
Внимание! Пульт управления должен быть установлен в том же помещении, что и завеса, но
вне зоны выброса струи воздуха из сопла, расположенного в нижней части корпуса завесы.
Терморегулятор управляет только включенной через него группой ТЭНов.
4.7 Завеса снабжена устройством аварийного отключения ТЭНов в случае перегрева корпуса.
Перегрев может наступить от следующих причин:
входное и выходное окна завесы загромождены посторонними предметами (в том числе,
сильное загрязнение);
вышел из строя вентилятор;
тепловая мощность завесы сильно превышает теплопотери помещения, в котором она
работает (например, при работе в тамбуре небольшого объема), при этом не рекомендуется
устанавливать терморегулятор на высокие значения температуры.
4.8 Биметаллические датчики аварийного термовыключателя завес КЭВ-П201Е, П221Е (1шт.) и
КЭВ-П202Е, П222Е (2шт.) выключают нагрев и самостоятельно не возвращают
работоспособность. Для возвращения в работоспособное состояние необходимо обесточить
завесу, выяснить причины, вызвавшие срабатывание одного или нескольких датчиков,
устранить
их и только после этого отвернуть крышку на корпусе завесы (вверху) и нажать на кнопку
датчика(ов). Повторное включение завесы при аварийном отключении возможно лишь после ее
остывания (см. п. 4.9).
4.9 Внимание! Для увеличения эксплуатационного срока службы рекомендуется перед
выключением оставить завесу работать несколько минут в режиме вентилятора для снятия
