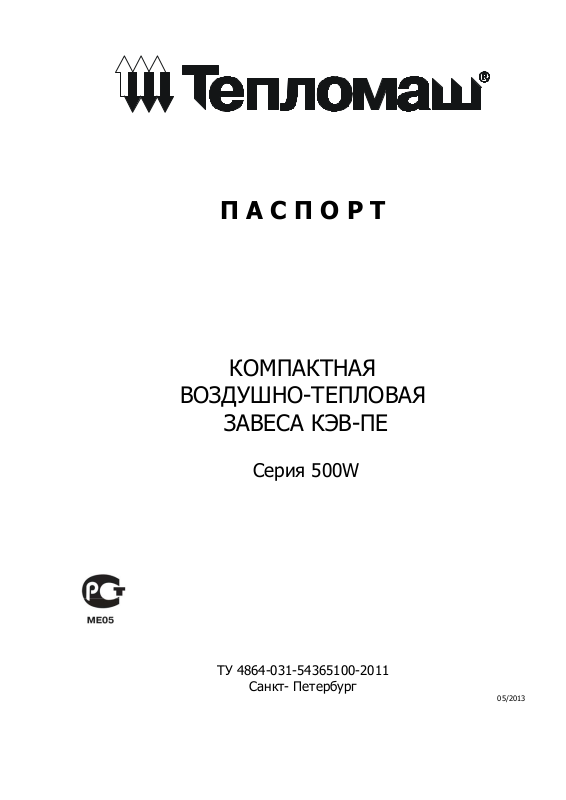

П А С П О Р Т

КОМПАКТНАЯ

ВОЗДУШНО-ТЕПЛОВАЯ

ЗАВЕСА КЭВ-ПЕ

Серия 500W

ТУ 4864-031-54365100-2011

Санкт- Петербург

05/2013

Убедительно просим Вас перед вводом изделия в эксплуатацию внимательно изучить

данный паспорт!

Ваши замечания и предложения присылайте по адресу:

195279, Санкт- Петербург, а /я 132, шоссе Революции, 90

Тел. [phone], тел./факс [phone]

Сервис-центр: [phone]

www.teplomash.ru

2

1. НАЗНАЧЕНИЕ

1.1 Компактные воздушно-тепловые завесы КЭВ-140П5110W, КЭВ-200П5120W, КЭВ-125П5150W,
КЭВ-175П5160W (далее –

завеса

) предназначены для защиты открытого проема (двери, ворота) от
проникновения холодного наружного воздуха внутрь здания путем создания струйной воздушной
преграды.

1.2 Завеса имеет водяной источник тепла и рассчитана для работы, как в периодическом, так и
в непрерывном режиме. При относительно редком открывании ворот может использоваться как
дополнительный источник тепла в помещениях.

Завесы не предназначены для защиты проемов в автомойках (см.п.2.2).

1.3

2. УСЛОВИЯ ЭКСПЛУАТАЦИИ

2.1 Температура окружающего воздуха в помещении -10….+40 С
Относительная влажность при температуре +25 С, не более 80%
Отрицательная температура воздуха в помещении допускается только при наличии
неперекрываемого потока горячей воды через завесу (п.7.11 и байпас 2 на рис.7 и 8) и отсутствии
воздушных пробок в воздухонагревателе (п. 7.13-7.14).

2.2 Требования к воздуху помещения, в котором эксплуатируется завеса:

- содержание пыли и других твердых примесей не более 10 мг/м

3

;

- не допускается присутствие в воздухе капельной влаги; веществ, агрессивных по отношению к

углеродистым сталям, алюминию и меди (кислоты, щелочи), липких либо волокнистых веществ

(смолы, технические или естественные волокна и пр.).

2.3 Качество питающей воды должно соответствовать ГОСТ 20995-75 и СНиП II-36-76.

2.4 Завесы предназначены для эксплуатации в помещениях категории В, Г, Д

(ФЗ №123 от

22.07.2008, статья 26). Допустимость эксплуатации завес в помещениях категории В1, В2, В3, В4

определяется проектантом по соответствию технических характеристик изделия (разделы 3-5
паспорта) требованиям нормативной документации (НПБ 105-03, ПУЭ и др.)

3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1 Технические характеристики приведены в таблице 1, тепловые характеристики приведены в
таблице 2, гидравлические характеристики приведены на рис. 1.

3.2 Рабочее

давление воды в воздухонагревателе до 1,2 МПа, пробное давление 3,2 МПа,

максимальная температура воды 150 °С.

3.3 Подключение к однофазной сети 220В/50Гц.

3.4 Класс защиты от поражения электротоком 1.

3.5 Степень защиты, обеспечиваемая оболочкой, у завес КЭВ-140П5110W, КЭВ-200П5120W – IP21
(по заказу – IP44), у завес КЭВ-125П5150W,
КЭВ-175П5160W – IP44.

3.6 Драгоценные металлы отсутствуют.

3

Таблица 1. Технические характеристики завес

Модель завесы

КЭВ-140П5110W КЭВ-200П5120W

Расход воздуха, м3/час 3200/4800/7500 4800/7200/10000
Скорость воздуха на выходе из сопла, м/с 14,3 14,2
Эффективная длина струи, м 6 6

Габаритные размеры, мм

1520x735x605

(1580x750x605)*

2020x735x605

(2080x750x605)*

Масса (без воды), кг 95 129
Максимальный ток, А 10 15
Потребляемая мощность двигателей, Вт 1950 2900
Звуковое давление на расстоянии 5м, дБ(А) 65 67
Количество завес, подключаемых

к одному пульту управления, шт

10 10

Модель завесы КЭВ-125П5150W

КЭВ-175П5160W

Расход воздуха, м3/час 3100/4000/6100 4300/5300/8500
Скорость воздуха на выходе из сопла, м/с 12 12
Эффективная длина струи**, м 7 7

Габаритные размеры*, мм

1525x800x650

(1525x800x705)*

2030x800x650

(1525x800x705)*

77 102

Максимальный ток, А 4 6
Потребляемая мощность двигателей, Вт 840 1260
Звуковое давление на расстоянии 5м, дБ(А) 63 65
Количество завес, подключаемых
к одному пульту управления, шт

10 10

* - с учетом крепления
** - эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины
(полуширины) проема боковой завесы только для «мягких» наружных условий (t

00С, ветер 1м/с) и сбалансированной

н

приточно-вытяжной вентиляции. Любое ужесточение условий уменьшает эффективную длину струи (см. п.4.1)

Табл. 2. Тепловые характеристики завес при температуре воздуха в помещении +15 °С

КЭВ-140П5110W

Температура воды на
входе/выходе, °С
Тепловая мощность, кВт
макс./мин. расход
Подогрев воздуха, °С
макс./мин. расход
Расход воды, л/с
макс./мин. расход

150/70 130/70 105/70 95/70 80/60 60/40

85,3/54,0 80,3/50,7 74,0/46,4 71,5/44,6 57,5/35,8 31,0/18,8

39/50 37/47 34/43 33/41 26/33 14/17

0,29/0,18 0,36/0,23 0,57/0,36 0,77/0,48 0,77/0,48 0,41/0,25

КЭВ-200П5120W

Температура воды на входе/выходе,
°С
Тепловая мощность, кВт
макс./мин. расход
Подогрев воздуха, °С
макс./мин. расход
Расход воды, л/с
макс./мин. расход

150/70 130/70 105/70 95/70 80/60 60/40

134,4/85,9 125,0/79,4 112,9/71,0 107,9/67,5 87,1/54,5 49,7/31,1

41/53 38/49 35/44 33/41 27/33 15/19

0,46/0,29 0,57/0,36 0,87/0,55 1,17/0,73 1,17/0,73 0,66/0,41

КЭВ-125П5150W

Температура воды на
входе/выходе, °С
Тепловая мощность, кВт
макс./мин. расход
Подогрев воздуха, °С
макс./мин. расход
Расход воды, л/с
макс./мин. расход

КЭВ-175П5160W

Температура воды на
входе/выходе, °С
Тепловая мощность, кВт
макс./мин. расход
Подогрев воздуха, °С
макс./мин. расход
Расход воды, л/с
макс./мин. расход

150/70 130/70 105/70 95/70 80/60 60/40

67,0/41,6 63,8/40,0 60,0/37,8 58,5/36,9 47,1/29,6 24,2/12,7

32/40 31/38 29/36 28/35 23/28 12/12

0,23/0,14 0,29/0,18 0,46/0,29 0,63/0,40 0,63/0,40 0,32/0,17

150/70 130/70 105/70 95/70 80/60 60/40

102,0/64,2 95,6/60,2 87,7/55,2 84,6/53,1 68,3/42,9 38,0/23,5

35/44 33/41 30/38 29/36 24/29 13/16

0,35/0,22 0,43/0,27 0,68/0,43 0,91/0,57 0,92/0,58 0,51/0,31

4

4. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Следует помнить, что выбор параметров завесы зависит от многих особенностей
помещения и проема. Рекомендации по выбору и установке завес должен давать проектант­специалист по отоплению и вентиляции. Вопросы подключения завесы к тепловой сети (схема,
разность давлений, температура теплоносителя) должен решать проектант-сантехник.

4.2 Завеса имеет прочный

корпус, изготовленный из оцинкованной стали. Внутри корпуса

расположен водяной двухходовой воздухонагреватель (рис. 2а, 2б). Воздухонагреватель выполнен
из медных труб с насадными пластинчатыми алюминиевыми ребрами. Воздухонагреватель
является неразборным узлом. Теплоноситель подается в воздухонагреватель и отводится из него
через патрубки DIN 3/4" (у завес КЭВ-140П5110W, КЭВ-200П5120W) и через патрубки DIN 1" (у
завес КЭВ-125

П5150W, КЭВ-175П5160W), выступающие из корпуса.

4.3 В завесах КЭВ-140П5110W, КЭВ-200П5120W радиальный двухсторонний вентилятор с
трехскоростным электродвигателем обеспечивает необходимый расход воздуха. Воздух
всасывается через перфорированные окна передней стенки корпуса, подогревается в
воздухонагревателе и выбрасывается в виде струи через сопло в нижней стенке корпуса.
В завесах КЭВ-125П5150W, КЭВ-175П5160W

специальные осевые вентиляторы обеспечивают
необходимый расход воздуха. Воздух всасывается вентиляторами, расположенными в верхней
(задней) стенке корпуса, подогревается в воздухонагревателе и выбрасывается в виде струи через
сопло в нижней (передней) стенке корпуса.

4.4 Внимание:

Оребрение воздухонагревателя выполнено из тонколистового алюминия. Для

предотвращения загибов оребрения, вмятин и других повреждений все манипуляции с
воздухонагревателем следует проводить крайне аккуратно, удерживая его только за боковые
фланцы (у завес КЭВ-140П5110W, КЭВ-200П5120W) или за швеллера (поз. 4 на рис. 2б) (у завес
КЭВ-125П5150W, КЭВ-175П5160W) .

4.5 Водяные патрубки

горизонтальных верхних завес выходят с правой стороны корпуса, если
смотреть из помещения.
При вертикальной установке завес слева от проема патрубки расположены наверху, справа от
проема - внизу.
Во всех моделях завес установлен универсальный воздухонагреватель, имеющий дополнительный
коллектор с резьбовой заглушкой, допускающий любую ориентацию воздухонагревателя по
вертикали. При вертикальной установке завес слева от

проема патрубки расположены наверху,

при установке справа от проема патрубки расположены внизу, если смотреть из помещения. При
горизонтальной (верхней) установке завес водяные патрубки располагаются с правой стороны
корпуса (у завес КЭВ-140П5110W, КЭВ-200П5120W), у завес КЭВ-125П5150W, КЭВ-175П5160W
водяные патрубки могут располагаться как с правой стороны корпуса, так

и с левой, если смотреть

из помещения.

4.6 Во избежание размораживания воздухонагревателя завесы при аварийном прекращении
подачи теплоносителя в зимнее время необходим слив теплоносителя.
Для слива теплоносителя из вертикально установленных завес в прямой и обратной трубах
питающей сети должны быть предусмотрены сливные вентили, расположенные не выше уровня
выхода патрубков завесы (рис

. 9).

Для слива теплоносителя из горизонтально установленных завес (рис. 10) следует использовать
отводы с резьбовой заглушкой с торца обоих трубчатых коллекторов (для завес КЭВ-140П5110W,
КЭВ-200П5120W поз. 10 на рис. 2а или поз. 12, 13 на рис. 10; для завес КЭВ-125П5150W, КЭВ-

175П5160W поз.3 на рис. 2б или поз. 12, 13 на рис. 10). Доступ к заглушкам

осуществляется через

отверстия в корпусе завесы. Необходимо открутить заглушки отверткой или гаечным ключом. Для
исключения возможного попадания воды внутрь завесы, рекомендуется после снятия резьбовых
заглушек установить на отводы резиновые шланги. После прекращения слива заглушки следует
установить на место.

4.7 Электрические схемы завес представлены на рис 3.

4.8 Управление завесами осуществляется с выносного

или с дистанционного пульта. Степень
защиты оболочки пульта управления – IP20.
Электрическая схема подключения пульта управления приведена
на рис. 4.
Выносной пульт управления (он же является приемным устройством инфракрасного сигнала с
дистанционного пульта) подключен к завесе кабелем 5х0,5мм

2

.

На выносном пульте расположены: пять кнопок, пять светодиодов и LCD-дисплей:

– кнопка включения/выключения завесы.

5

– при нажатии на кнопку происходит последовательный выбор режимов нагрева, загораются

светодиоды напротив пиктограмм

и .

Отсутствие свечения светодиодов – включение изделия в режим вентилятора (без регулирования
тепловой мощности).

При свечении

или – включение изделия в режим нагрева.

– кнопка выбора режима расхода воздуха, загорается соответствующий светодиод напротив

пиктограмм

, или , или .

или – кнопки установки требуемой температуры. При этом на LCD-дисплее появляется

значение задаваемой температуры.

Примечание: Функции кнопок

, , действительны только при наличии смесительного узла.

При управлении завесой с дистанционного пульта необходимо соблюдать расстояние до
инфракрасного приемного устройства на выносном пульте до 6 м и угол до 60°.

Символы появляющиеся на LCD-дисплее при работе изделия:

Температура окружающего воздуха при ее величине в пределах от +5 °С до +35 °С.

 Если температура воздуха

если температура воздуха выше +35 °С

 Задаваемая температура воздуха (вместе со значком

или

. Дисплей вернется к показу значения температуры окружающего воздуха через 10 секунд.

Значок

исчезнет с дисплея.

 При включении завесы в режим нагрева малой мощности – горит значок «

– значки «

» и « ».

ниже +5 °С появляется символ «LO» совместно со значком « »,

– символ «HI».

) появляется в момент нажатия кнопок

», полной мощности

Для включения завес в режим вентилятора (без нагрева) необходимо установить кнопкой
температуру ниже температуры окружающего воздуха (при этом все режимы нагрева будут
автоматически выключены).

4.9 С одного пульта управления можно управлять десятью завесами. В этом случае при
подключении силового кабеля необходимо соблюдать одинаковую маркировку клемм, т.е. F надо
подключить ко всем клеммным
колодкам завес, имеющим маркировку F, N к N и т.д.

4.10 Элементы

автоматического регулирования (концевые выключатели, регуляторы расхода
теплоносителя и. т.д.) должны быть предусмотрены в проекте и установлены монтажной
организацией (в комплект поставок входят по специальному заказу).

4.11 Заводом-изготовителем могут быть внесены в завесу конструктивные изменения, не
ухудшающие ее качество и надежность, которые не отражены в настоящем паспорте.

5. УКАЗАНИЕ МЕР

БЕЗОПАСНОСТИ

5.1 При эксплуатации завес необходимо соблюдать Правила технической эксплуатации
электроустановок потребителей (ПТЭЭП) и Межотраслевые
правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-

016-2001).

5.2 Работы по обслуживанию завес должен проводить специально подготовленный персонал,
прошедший инструктаж на заводе-изготовителе с составлением соответствующего акта.

5.3 Запрещается эксплуатация завесы без заземления.

5.4 Запрещается проводить работы по обслуживанию на работающей завесе, в том числе с трактом
теплоносителя под давлением.

5.5 Монтаж и эксплуатация завес должны проводиться с соблюдением требований «Правил

технической эксплуатации теплоиспользующих установок и тепловых сетей» и «Правил техники
безопасности при эксплуатации теплоиспользующих установок и тепловых сетей».

6

6. КОМПЛЕКТ ПОСТАВКИ

6.1 Воздушная завеса - 1 шт.

6.2 Паспорт - 1 шт.

6.3 Крепежные кронштейны - 1 компл.

6.4 Отдельные поставочные единицы по согласованию с заказчиком

6.4.1 Гибкие гофрированные патрубки - 2 шт.

6.4.2 Смесительный узел - 1 шт.

7. ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ

7.1 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать Правила технической
эксплуатации электроустановок потребителей (ПТЭЭП)

и Межотраслевые правила по охране труда
(правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001), «Правилами
техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей» и СНиП

41-01-2003.

7.2 К установке и монтажу завес допускается квалифицированный, специально подготовленный
персонал, прошедший инструктаж на заводе-изготовителе с составлением соответствующего акта.

7.3 Завесы устанавливаются как горизонтально над

проемом, так и вертикально возле проема, в
том числе с обеих сторон проема. Для завес КЭВ-125П5150W, КЭВ-175П5160W необходимо
оставить расстояние от стены, обеспечивающее доступ к отводам с резьбовой заглушкой с торца
обоих трубчатых коллекторов (поз. 3 на рис.2б или поз.12, 13 на рис. 10). Установленный угол
выхода струи по отношению к

плоскости проема - 20° в сторону улицы. Следует помнить, что
выбор параметров завесы зависит от многих особенностей помещения и проема.
Рекомендации по выбору и установке завес должен давать проектант-специалист по отоплению и
вентиляции. Вопросы подключения завесы к тепловой сети (схема, разность давлений,
температура теплоносителя) должен решать проектант-сантехник.

7.4 У завес КЭВ

-140П5110W, КЭВ-200П5120W на торцевых стенках завесы имеются два крепежных

кронштейна с отверстиями для горизонтальной и вертикальной установки завес (см. рис.5), за
которые она навешивается на предварительно заделанный в стену крепеж.
Завесы КЭВ-125П5150W, КЭВ-175П5160W крепятся к несущей конструкции при помощи
кронштейнов, входящих в комплект поставки (рис. 6).

7.5 Питание завес
медным кабелем с сечением жил не менее 0,75мм

осуществляется от однофазной сети с напряжением 220В 50 Гц трехжильным

2

(3х0,75мм2).

7.6 Подключение к сети осуществляется в соответствии с правилами эксплуатации

электроустановок. ЗАПРЕЩАЕТСЯ эксплуатация завесы без заземления. Болт заземления
находится в моторном отсеке завесы. Внутренней коммутацией болт заземления соединен с
клеммной колодкой.

7.7 Пульт управления подключен на заводе-изготовителе.
В случае подключения пульта управления к завесам самостоятельно,
необходимо:

 Разобрать пульт, отвинтив
 Подключить кабель 5х0,5мм

два винта и отведя лицевую панель вверх.

2

к пульту управления в соответствии с цветовой маркировкой

проводов кабеля управления и клеммной колодки пульта (рис. 3). Клемма 1 пульта управления
предназначена для подключения катушки привода регулирующего клапана (см. Паспорт на
смесительный узел).

 Закрепить пульт на стене, совместить фиксаторы в верхней части крышки с вырезами на

корпусе, совместить кнопки с вырезами

Пульты управления предусматривают подведение кабеля управления 5х0,5мм

на крышке и зафиксировать крышку двумя винтами.

2

методом «скрытой

проводки». При необходимости подведения кабеля «наружной проводкой» необходимо в месте
вывода кабеля из корпуса сделать в стене углубление 50 мм х 10 мм.

7.8 Внимание! В подключенной к сети завесе кабель управления находится под
напряжением, поэтому рекомендуется сначала подключить пульт к кабелю управления
и перевести переключатели пульта в нерабочее положение, а

затем подключить завесу
к сети в соответствии с п.п. 7.5, 7.6. При этом при подключении нескольких завес на
один пульт управления у завес КЭВ-140П5110W, КЭВ-200П5120W все фазные провода
должны быть подключены на клемму «F» клеммных колодок завес, а нулевые на «N»;
у завес КЭВ-125П5150W, КЭВ-175П5160W все фазы пульта должны

соответствовать

7
