Техническое описание и инструкция по эксплуатации
2
Содержание
1. Назначение и особенности 5
2. Принцип действия 6
3. Рекомендации по использованию 8
4. Зарядка аккумуляторной батареи 11
5. Включение / выключение и управление 13
6. Главное меню 14
7. Режим охраны 16
7.1 Использование режима охраны 16
7.2 Работа в режиме охраны 17
7.3 Мониторинг опасного сигнала 19
7.4 Просмотр журнала из режима охраны 20
7.5 Настройки режима охраны 20
3
8. Режим обзора 21
9. Режим поиска 23
9.1 Использование и работа в режиме поиска 23
9.2 Световая и звуковая индикация уровня 24
10. Режим поиска с вычитанием спектра 25
10.1 Использование поиска с вычитанием спектра 25
10.2 Работа в режиме поиска с вычитанием спектра 27
11. Мониторинг цифровых сигналов 28
12. Аудиоконтроль 29
13. Журнал событий тревоги 31
14. Настройки 33
14.1 Типы обнаруживаемых сигналов 34
14.2 Пороговые уровни сигналов 35
4
14.3 Язык интерфейса 35
14.4 Громкость звукового сигнала 36
14.5 Громкость сигнала тревоги 36
14.6 Время работы в режиме охраны 36
14.7 Задержка сигнала тревоги 38
14.8 Скорость адаптации к фону 38
14.9 Установка текущего времени 40
14.10 Сброс настроек 40
15. Технические характеристики 42
16. Состав комплекта 43
17. Транспортирование и хранение 43
18. Гарантийные обязательства 44
5
1. Назначение и особенности
Индикатор полячастотомер SEL SP71R Raksa предназначен для
обнаружения в ближней зоне и определения местоположения
радиопередающих устройств, испо
съема информации, включая со
GSM900/1800, UMTS (3G), CDMA450, беспроводные телефоны
стандарта DECT, устройств
От
лич
ите
•
• высокая скорость сканирования и анализа
•
•
льны
селективный прием радиосигналов
обнаружение широкополосных и цифровых сигналов
адаптация к фону в режиме охраны
е особенност
а Bluetooth и WiFi.
и:
льзующихся для негласного
товые телефоны стандартов
•
возможность поиска с вычитанием спектра
•
аудиоконтроль сигналов
6
• измерение частоты и уровня сигнала
• журнал событий тревоги
• бесшумная индикация тревоги (вибросигнал)
• отсутствие внешней антенны
2. Принцип действия
По принципу действия селективный индикатор поля SEL SP71R
Raksa представляет собой супергетеродинный приемник с низкой
ПЧ и синтезатором частоты.
непрерывное сканирование частотного диапазона и анализ пиков
спектрограммы. Идентификация стандартных цифровых сигналов
осуществляется по их амплиту
дновременной характеристике.
При работе осуществляется
7
Время цикла сканирования и анализа всех цифровых и аналоговых
сигналов составляет 1,01,5 секунд. Для фильтрации
кратковременных помех необходимо наличие сигнала как минимум в
двух циклах сканирования. Это определяет время обнаружения
сигнала – 23 секунды.
Любой непрерывный радиосигнал с коэффициентом амплитудной
модуляции ≤0,5 и без скачков частоты
аналоговый. Сюда относятся собс
твенно аналоговые сигналы с
классифицируется как
модуляцией АМ, ЧМ, ФМ и цифровые сигналы с модуляцией FSK,
PSK и др.
Индикатор поля SEL SP71R Raksa
может работать в режимах
охраны, обзора, поиска, поиска с вычитанием спектра и мониторинга
цифровых сигналов.
8
3. Рекомендации по использованию
Обнаружение радиопередатчиков рекомендуется осуществить в два
этапа, дополняющих друг друга – поиска и охраны. На этапе поиска
обнаруживаются радиопередатчики, активные на текущий момент, и
определяется их местоположение. На этапе охраны осуществляется
непрерывное слежение за радиосигналами, поэтому
радиопередатчики обнаруживаются в момент их активации.
Во время поиска в помещении не должно быть работающих
источников радиосигнала: сотовых и беспроводных телефонов,
устройств Bluetooth, Wi-Fi, бытовых микроволновых печей. Для
активации радиопередатчиков, использующих акустопуск,
необходимо обеспечить наличие в помещении акустического
сигнала, например от работающего радиоприемника.
9
Расположите индикатор поля по возможности дальше от мест
предполагаемого расположения радиопередатчиков, например в
центре помещения, и включите один из режимов поиска. Затем
приступайте собственно к поиску – перемещайте индикатор поля
внутри помещения как можно ближе к предметам, в которых может
быть установлен радиопередатчик и следите за изменениями
уровня. Для этого удобно использовать световую и звуковую
индикацию уровня радиосигнала – при приближении к источнику
радиосигнала частота вспышек светодиода возрастает. Резкое
увеличение уровня в определенном месте может означать наличие
радиопередатчика.
Убедившись в отсутствии активных радиопередатчиков, переведите
индикатор поля в режим охраны и расположите его в удобном для
Вас месте. В этом режиме, по возможности, избегайте перемещений
10
индикатора поля, которые могут привести к ложным срабатываниям.
В случае появления опасного радиосигнала выдается сигнал
тревоги.
Эффективность обнаружения радиосигналов в режиме охраны
зависит от правильной установки пороговых уровней. Особенно это
относится к сотовым телефонам, для которых излучаемая мощность
может меняться в широких пределах. Используйте режим
мониторинга цифровых сигналов, чтобы определить характерные
уровни сигнала от сотовых и беспроводных телефонов, устройств
Bluetooth и др., и при необходимости скорректируйте
соответствующие пороговые уровни. В общем случае, при
повышении порогового уровня уменьшается вероятность ложной
тревоги, однако снижается дальность обнаружения источников
радиосигнала.
11
4. Зарядка аккумуляторной батареи
Питание индикатора осуществляется от встроенной Li-Pol
аккумуляторной батареи. Соблюдение правил эксплуатации и
хранения индикатора поля гарантирует ресурс батареи 500 циклов
заряд-разряд.
Уровень заряда аккумуляторной батареи отображается значком в
правом верхнем углу дисплея. Если батарея разряжена полностью,
то кратковременно появляется сообщение «Разряд батареи», и
индикатор поля выключается. В этом случае батарею необходимо
зарядить.
Для зарядки выключите индикатор и подключите его к зарядному
устройству. Зарядка полностью разряженного аккумулятора
12
занимает 4-5 часов. Во время зарядки постоянно горит светодиод, и
гаснет после её завершения. Кроме того, состояние зарядки
отображается на дисплее после нажатия на любую кнопку. После
завершения зарядки отключите зарядное устройство.
Допускается одновременная работа индикатора и зарядка
аккумуляторной батареи, однако при этом время зарядки может
значительно увеличиться. Постоянное подключение зарядного
устройства не рекомендуется из-за возможного сокращения ресурса
аккумуляторной батареи.
Если предполагается длительный перерыв в работе индикатора, то
для сохранности аккумуляторной батареи перед перерывом её
необходимо полностью зарядить, а затем повторять зарядку раз в
полгода.
Во избежание повреждения индикатора не используйте
зарядные устройства других типов!
13
5. Включение / выключение и управление
Для включения или выключения удерживайте кнопку [C/PWR]
нажатой более одной секунды (до короткого звукового сигнала).
После включения индикатора на дисплее отображается главное
меню.
Кнопки ▲ («вверх») и ▼ («вниз») предназначены для навигации
по пунктам меню, по списку сигналов или изменения выбранного
значения.
Кнопка [OK] предназначена для вызова выпадающего меню, для
выбора пункта меню или подтверждения выбранного значения.
14
Кнопка [C] предназначена для возврата в предыдущее меню или
отказа от изменения выбранного значения.
В некоторых случаях выполнение функций меню требует
подтверждения. Для подтверждения кнопками ▲ или ▼ выберите
«Да» и нажмите на кнопку [OK]. Для отказа выберите «Нет» и
нажмите на кнопку [OK], либо сразу нажмите на кнопку [C].
6. Главное меню
Главное меню используется для
выбора необходимого режима
работы индикатора или его
настроек. Меню включает
следующие функции:
15
1. Охрана – режим охраны
2. Обзор – режим обзора
3. Поиск – режим поиска
4. Поиск с
5.
Ц
и
6. Ж
7. На
8. О
приборе – информация о приборе
фр.
урнал
ст
си
ройки
ы
ч.
в
гн.
– режим поиска с вычитанием спектра
– мониторинг цифровых сигналов
– просмотр журнала событий тревоги
– просмотр и изменение настроек
16
7. Режим охраны
7.1 Использование режима охраны
Режим охраны предназначен для постоянного слежения за
обнаруженными аналоговыми и цифровыми радиосигналами в
автоматическом режиме (без участия оператора) и тревожной
сигнализации в случае появления опасного радиосигнала, т.е.
радиосигнала с уровнем, превышающим установленный порог.
Режим охраны используется в тех случаях, когда первоначально
источник опасного радиосигнала отсутствует или не активен.
Информация о событиях тревоги сохраняется в журнале.
В режиме охраны для аналоговых сигналов осуществляется
вычитание фонового спектра. Это уменьшает влияние стационарных
17
(постоянно присутствующих) мешающих сигналов и помех. Алгоритм
адаптации фонового спектра отслеживает медленные изменения
уровней этих мешающих сигналов.
7.2 Работа в режиме охраны
Если текущее время ещё не устанавливалось, то перед началом
работы режима охраны на дисплее появляется запрос установки
времени (см. раздел «Установка текущего времени»). В случае
отказа от установки, отсчет времени начнется с нулевого значения.
Режим охраны начинается с накопления в течение 2-3 минут
фонового спектра аналоговых сигналов. В это время на дисплее
отображается прогресс накопления. Если аналоговые сигналы не
выбраны, то этот этап пропускается. Любой аналоговый сигнал,
18
присутствующий во время накопления фона, в дальнейшем не
может быть классифицирован как опасный.

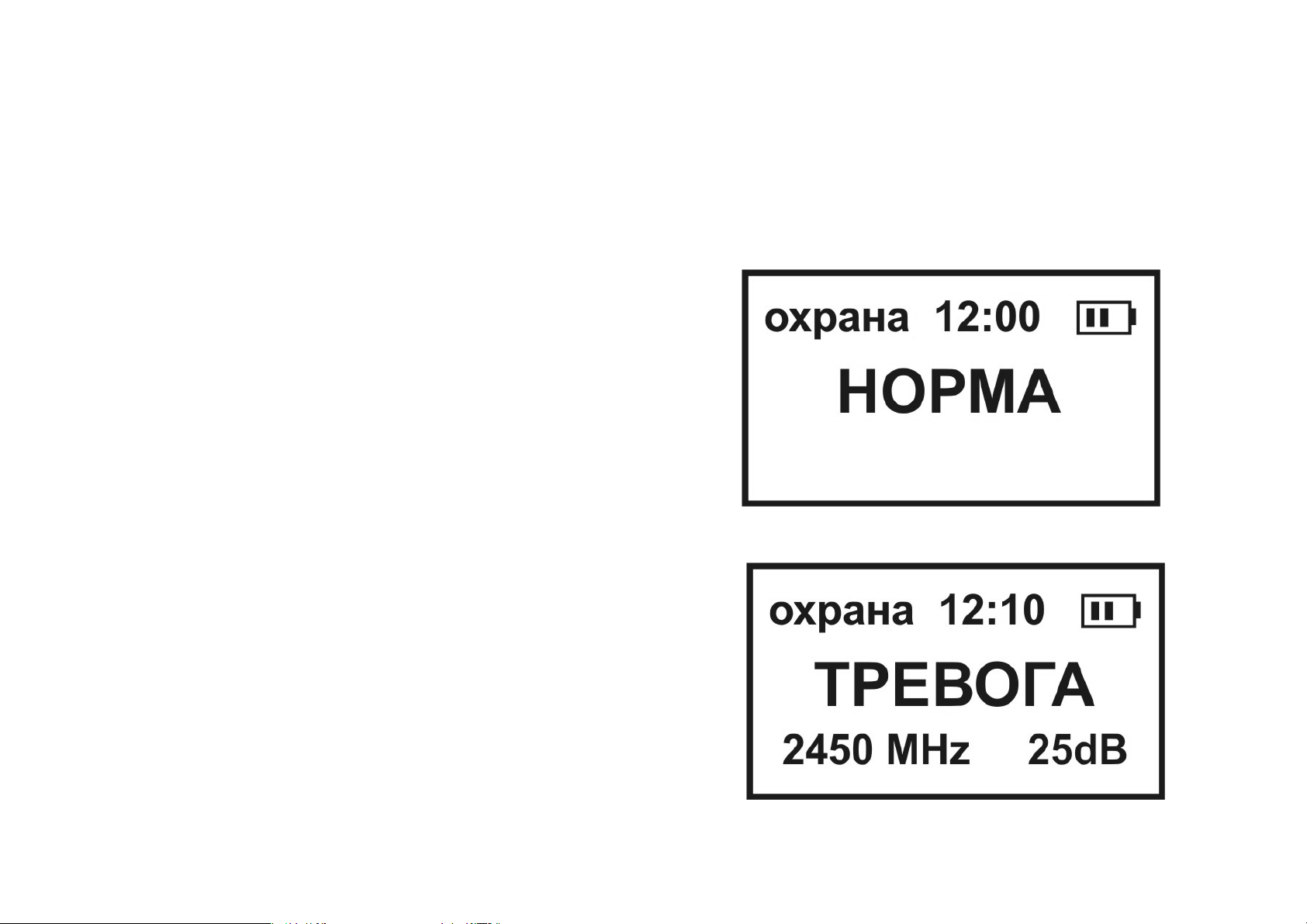

После завершения накопления
фона индикатор переходит в
режим собственно охраны. Если
опасные сигналы отсутствуют, то
на дисплее отображается
сообщение «Норма». В случае
появления опасного сигнала
отображаются сообщение
«Тревога», тип и уровень этого
сигнала, выдается звуковой
сигнал тревоги и включается
вибросигнал.
19
Следующий звуковой сигнал тревоги появляется не ранее чем через
5 минут и только для нового опасного сигнала. Вибросигнал при
состоянии тревоги повторяется каждые 5 минут. Кроме того, текущее
состояние можно определить по частоте мигания светодиода:
редкое мигание – норма, частое – тревога.
В режиме охраны в целях энергосбережения через 2 минуты
дисплей отключается, для его повторного включения нажмите на
любую кнопку.
7.3 Мониторинг опасного сигнала
В случае наличия опасного сигнала возможен его мониторинг, для
этого нажмите кнопку [OK]. Для возврата нажмите на кнопку [OK]
или [C]. Мониторинг опасного сигнала не прерывает режим охраны.
20
7.4 Просмотр журнала из режима охраны
Для просмотра журнала событий тревоги из режима охраны
нажмите кнопку ▲ или ▼. Если журнал не пустой, то на дисплее
будет отображена последняя запись (см. раздел «Журнал событий
тревоги»). Просмотр журнала не прерывает режим охраны.
7.5 Настройки режима охраны
Настройки, используемые в режиме охраны, подробно описаны в
разделах «Типы обнаруживаемых сигналов», «Пороговые уровни
сигналов», «Громкость сигнала тревоги», «Время работы в режиме
охраны», «Задержка сигнала тревоги» и «Скорость адаптации к
фону».
21
8. Режим обзора
Режим обзора предназначен для обнаружения аналоговых и
цифровых радиосигналов всех типов. Этот режим позволяет
просмотреть все обнаруженные сигналы, независимо от их уровня.
В режиме обзора на дисплее отображается список текущих
обнаруженных сигналов, отсортированный по частоте или типу
сигнала. В верхнее строке
отображается номер
выбранного сигнала и общее
число сигналов в списке.
Список начинается с
аналоговых сигналов, для
которых определено значение
22
частоты. Затем из всех аналоговых сигналов, для которых
невозможно достоверно определить значение частоты,
отображается один, имеющий максимальный уровень. В конце
списка находятся цифровые сигналы.
В случае пропадания сигнал удаляется из списка не сразу, а с
задержкой примерно 10 секунд, в это время на дисплее
отображается последнее ненулевое значение уровня сигнала.
Для перемещения по списку используйте кнопки ▲ или ▼. Для
мониторинга только одного выбранного сигнала нажмите кнопку
[OK]. Если текущий сигнал – аналоговый, то в этом случае
осуществляется его аудиоконтроль (см. раздел «Аудиоконтроль»).
Для возврата к списку нажмите на кнопку [OK] или [C].
23
9. Режим поиска
9.1 Использование и работа в режиме поиска
Режим поиска предназначен для обнаружения и определения
местоположения аналоговых и цифровых радиопередатчиков. Этот
режим используется в тех случаях, когда есть возможность
перемещения индикатора поля
для поиска радиопередатчика.
В режиме поиска
обнаруживаются те же типы
сигналов, что и в режиме
охраны. Выбор
обнаруживаемых сигналов
осуществляется в меню
24
«Настройки -> Сигналы».
На дисплее отображается сигнал, имеющий максимальный уровень.
Аудиоконтроль в режиме поиска возможен только для аналоговых
сигналов. Для аудиоконтроля текущего сигнала нажмите кнопку
[OK] (см. раздел «Аудиоконтроль»).
9.2 Световая и звуковая индикация уровня
В режиме поиска для аналогового сигнала реализована световая и
звуковая индикация относительного уровня сигнала – по частоте
повторения вспышек светодиода можно судить о приближении или
удалении от радиопередатчика. Для цифровых сигналов такая
индикация не используется из-за возможных флуктуаций
излучаемой мощности.
25
Относительный уровень – это разница между текущим и базовым
уровнями. Сначала базовый уровень устанавливается равным
текущему, при этом вспышки светодиода отсутствуют. Затем при
перемещении индикатора, если относительный уровень сигнала
возрастает, то увеличивается и частота вспышек. В любой момент
можно установить значение базового уровня равным текущему
нажатием на кнопку ▲ или ▼.
10. Режим поиска с вычитанием спектра
10.1 Использование режима поиска с вычитанием спектра
Режим поиска с вычитанием спектра предназначен для обнаружения
и определения местоположения аналоговых радиопередатчиков.
Использование этого режима имеет преимущества по сравнению с
26
обычным режимом поиска в случае, если радиопередатчик
находится в том же помещении.
В режиме поиска с вычитанием спектра определяется не
абсолютный уровень аналоговых сигналов, а относительный – его
разница с базовым спектром, который был измерен в начале работы
в этом режиме. Известно, что при приближении или удалении от
радиопередатчика, который находится внутри помещения, уровень
сигнала изменяется сильнее, по сравнению с радиопередатчиком,
расположенным вне помещения. Т.к. в режиме поиска с вычитанием
спектра индикатор поля селективно реагирует на изменения уровня,
то локальные радиопередатчики будут обнаружены с большей
вероятностью.
27
10.2 Работа в режиме поиска с вычитанием спектра
Режим поиска с вычитанием спектра начинается с накопления в
течение 5 секунд базового спектра аналоговых сигналов. В это время
на дисплей выводится
соответствующее сообщение и
прогресс накопления. После
завершения накопления на
дисплее отображается
аналоговый сигнал, имеющий
максимальный относительный
уровень. Для аудиоконтроля
текущего сигнала нажмите кнопку [OK] (см. раздел
«Аудиоконтроль»).
28
В режиме поиска с вычитанием спектра реализована световая и
звуковая индикация относительного уровня сигнала – по частоте
повторения вспышек светодиода можно судить о приближении или
удалении от радиопередатчика.
11. Мониторинг цифровых сигналов
Режим мониторинга цифровых сигналов предназначен для
обнаружения сигналов сотовых телефонов стандартов
GSM900/1800, UMTS (3G), CDMA450, беспроводных телефонов
стандарта DECT, устройств Bluetooth, Wi-Fi и прочих импульсных
сигналов в диапазоне 2,4 ГГц. Кроме того, использование этого
режима позволяет, при необходимости, скорректировать
соответствующие пороговые уровни для режима охраны.
29
В режиме мониторинга
цифровых сигналов на дисплее
отображается список всех
цифровых сигналов и их
обнаруженные уровни. Для
перемещения по списку
используйте кнопки ▲ или ▼.
Для мониторинга только одного
выбранного сигнала нажмите кнопку [OK]. Для возврата к списку
нажмите на кнопку [OK] или [C].
12. Аудиоконтроль
Аудиоконтроль возможен только для аналоговых сигналов в
режимах обзора, поиска и поиска с вычитанием спектра. При
30
аудиоконтроле осуществляется прослушивание амплитудномодулированных сигналов через встроенный динамик.
Использование аудиоконтроля в некоторых случаях облегчает
идентификацию сигналов и позволяет использовать
«акустозавязку». Для аудиоконтроля необходима фиксированная
настройка на сигнал, поэтому любое сканирование диапазонов
прекращается.
При аудиоконтроле на дисплее
отображается частота (или тип)
и текущий уровень сигнала.
Громкость динамика
регулируется кнопками ▲ или
▼. Для возврата из режима
аудиоконтроля нажмите на кнопку [OK] или [C].
31
13. Журнал событий тревоги
В журнале событий тревоги сохраняется информация об опасных
радиосигналах, которые были обнаружены в режиме охраны.
Максимальное число записей – 200.
Очистка журнала осуществляется перед началом работы в режиме
охраны. При повторном выборе режима охраны можно продолжить
запись в журнал или очистить его. При выключении индикатора поля
журнал событий тревоги сохраняется.
Для уменьшения числа записей кратковременные пропадания
сигнала на время менее одной минуты игнорируются. С этой же
целью не сохраняются значения частоты аналоговых сигналов, т.к.
спектр излучения радиопередатчика может содержать не одну
32
гармонику. Если одновременно обнаружены опасные сигналы
разных типов, то в журнале сохраняется информация о каждом из
них.
Просматривать журнала
событий тревоги можно либо
из главного меню, либо из
режима охраны. При
просмотре записи на
дисплее отображается:
– номер текущей записи и общее число записей
– время появления и исчезновения сигнала
– тип сигнала и его максимальный уровень
33
Для просмотра записей журнала используйте кнопки ▲ или ▼.
Для возврата нажмите на кнопку [OK] или [C].
14. Настройки
Для изменения значения выбранной настройки нажмите на кнопку
[OK], после чего измените значение, нажимая на кнопки ▲ или ▼,
для сохранения нового значения нажмите на кнопку [OK], для
возврата к прежнему значению – на кнопку [C].
34
14.1 Типы обнаруживаемых сигналов
Выбор типов сигналов, обнаруживаемых в режимах охраны и
поиска. Выбранные типы сигналов отмечаются значком «√».
«Меню -> Настройки -> Сигналы»
Analog – аналоговый сигнал
GSM – сигнал GSM 900/1800
UMTS – сигнал UMTS (3G)
CDMA – сигнал CDMA450
DECT – сигнал DECT
Bluetooth – сигнал Bluetooth
Wi-Fi – сигнал Wi-Fi
2.4 GHz - прочие импульсные сигналы диапазона 2,4 ГГц
35
14.2 Пороговые уровни сигналов
Установка пороговых уровней сигналов, обнаруживаемых в режиме
охраны.
«Меню -> Настройки -> Пороги»
Пороговый уровень – это уровень, при превышении которого сигнал
будет классифицирован как опасный. Значения пороговых уровней
по умолчанию являются ориентировочными и при необходимости
могут быть изменены.
14.3 Язык интерфейса
Выбор языка интерфейса (русский или английский).
«Меню -> Настройки -> Опции -> Язык»
36
14.4 Громкость звукового сигнала
Установка громкости звукового сигнала при индикации
относительного уровня в режимах поиска, а также при включении и
выключении индикатора поля.
«Меню -> Настройки -> Опции -> Звук. сигнал»
14.5 Громкость сигнала тревоги
Установка громкости звукового сигнала тревоги в режиме охраны.
«Меню -> Настройки -> Опции -> Сигн. тревоги»
14.6 Время работы в режиме охраны
Установка времени работы в режиме охраны.
37
«Меню -> Настройки -> Опции -> Время охраны»
4 hrs – 4 часа
8 hrs – 8 часов
12 hrs –12 часов
Значения времени работы соответствует полностью заряженной
аккумуляторной батарее. При значении, равном 4 часам, мониторинг
сигналов осуществляется непрерывно, в остальных случаях
используется периодический режим, при котором мониторинг
осуществляется только часть минутного интервала. В этих случаях
время реакции на опасный сигнал может возрасти до 50 секунд.
38
14.7 Задержка сигнала тревоги
Установка задержки сигнала тревоги в режиме охраны.
«Меню -> Настройки -> Опции -> Задержка»
MIN – минимальная
NOM – номинальная
MAX – максимальная
Задержка сигнала тревоги определяет минимальную длительность
опасного сигнала и позволяет не реагировать на кратковременные
сигналы и помехи. Номинальное значение задержки (примерно 5
секунд) подходит для подавляющего большинства случаев.
14.8 Скорость адаптации к фону
Установка скорости адаптации к фону в режиме охраны.
39
«Меню -> Настройки -> Опции -> Адаптация»
SLOW – медленно
NORM – нормально
FAST – быстро
Скорость адаптации к фону определяет, насколько быстро
вычитаемый фоновый спектр в режиме охраны отслеживает
изменения уровней текущих сигналов и помех. Используемый в
индикаторе алгоритм адаптации позволяет не реагировать на
стационарные сигналы и помехи. Средней скорости соответствует
адаптация в течение 2-3 минут, это значение подходит для
подавляющего большинства случаев.
40
14.9 Установка текущего времени
Текущее время может быть установлено в начале работы режима
охраны или в меню.
«Меню -> Настройки -> Время»
Последовательность установки времени:
часы (▲ или ▼), [OK], минуты (▲ или ▼), [OK]
Текущее время необходимо только в режиме охраны, его значения
будут записываться в журнал событий тревоги. Текущее время не
сохраняется при выключении индикатора.
14.10 Сброс настроек
Сброс настроек: выбираются все типы обнаруживаемых сигналов,
устанавливаются значения пороговых уровней и опций по
умолчанию, язык интерфейса и текущее время не изменяются.
«Меню -> Настройки -> Сброс настр.»
41
15. О приборе
Отображение информации об индикаторе: модель, версия
программного обеспечения и серийный номер устройства.
42
16. Технические хар
диапазон принимаемых частот 50 3500 МГц
типовая чувствительность 70 мВ/м
динамический диапазон 50 дБ
ширина полосы пропускания 10 МГц
время полного цикла сканирования
время работы в режиме охраны 4 12 ч
время работы в остальных режимах 3 ч
максимальное число записей журнала 200
дисплей OLED, 128 x 64
кте
а
истики
р
1,5 с
≤
рабочая температура +5 +40 °C
температура хранения 20 +45 °C
влажность при 35 °C < 90%
размеры 77 х 43 х 18 мм
вес 35 г
43
17. Состав компл
Индикатор полячастотомер SEL SP71R Raksa 1 шт.
Зарядное устройство 1 шт.
Тех. описание и инструкция по эксплуатации 1 шт.
Пластиковая клипса для крепления на ремень 1 шт.
е
кт
а
8
. Тра
1
Во время хранения нельзя допускать полной разрядки
с
портир
н
о
ван
и
е
хранен
и
ие
аккумуляторной батарея (см. раздел «Зарядка аккумуляторной
батареи»).
Транспортирование и хранение у
условиях, исключающих механические повреждения, прямое
попадание солнечных лучей и влаги.
стройства должно производиться в
44
19. Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
Гарантийное обслуживание производится при наличии
заполненного гарантийного талона, отсутствии механических
повреждений и следов вскрытия, условии соблюдения правил
эксплуатации, транспортирования и хранения.
По поводу гарантийного ремонта обращаться в ООО «Сюртель» по
адресу: Россия, 125319, г. Москва, ул. Усиевича, 5
Тел./факс: (495) 223-62-22, 974-90-22. E-mail: info@suritel.ru
www.suritel.ru
45
ГАРА
НТИЙНЫ
Й ТАЛОН
на индикатор полячастотомер SEL SP71R Raksa,
серийный № ______________
Наименование продавца _____________________________
________________________________________________
Дата продажи “ ___ ” __________ 201 г.
М.П.
Loading...
