ПАСПОРТ

РЕЗАКИ

ДЛЯ РУЧНОЙ КИСЛОРОДНОЙ РЕЗКИ

ТРЕХТРУБНЫЕ ТИПА Р2А, Р3П,

КОМБИНИРОВАННЫЕ РЗП/Р2А-32

2017

СОДЕРЖАНИЕ

1. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ 3

2. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 4

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 5

4. КОМПЛЕКТ ПОСТАВКИ 6

5. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 7

6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 8

7. ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА 9

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 10

9. КОНТАКТНАЯ ИНФОРМАЦИЯ 10

22

1. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Благодарим вас за то, что вы выбрали оборудование торговой марки
«СВАРОГ», созданное в соответствии с принципами безопасности и на­дежности. Высококачественные материалы и современные техноло­гии, используемые при производстве нашей продукции, гарантируют
надежность и простоту в техническом обслуживании.

Оборудование соответствует техническим регламентам таможенного
союза, имеет декларацию соответствия ЕАС. Соответствует требовани­ям ТР ТС 010/2011 «О безопасности машин и оборудования».

Информация, содержащаяся в данной публикации является верной на
момент поступления в печать. Компания в интересах развития остав­ляет за собой право изменять спецификации и комплектацию, также
вносить изменения в конструкцию оборудования в любой момент
времени без предупреждения и без возникновения каких-либо обяза­тельств.

Производитель не несет ответственности за травмы, ущерб, упущен­ную выгоду или иные убытки, полученные в результате неправильной
эксплуатации оборудования или самостоятельного изменения кон­струкции оборудования, а также возможные последствия незнания
или некорректного выполнения предупреждений, изложенных в
паспорте.

3

2. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При эксплуатации резака необходимо соблюдать:

• Межотраслевые правила по охране труда при производстве ацети­лена, кислорода, процессе напыления и газопламенной обработке
металлов (ПОТ РМ-19-2001), утв. Постановлением Министерства
труда и социального развития РФ от 14.02.2001г. № 11;

• Межотраслевые правила по охране труда при электро - и газосва­рочных работах (ПОТ РМ-020-2000), утв. Постановлением Министер­ства труда и социального развития РФ от 9.10.2001г. №72;

• Правила устройства и безопасной эксплуатации сосудов, работаю­щих под давлением (ПБ 03-576-03), утвержденных Постановлением
Госгортехнадзора России от 11.06.2003г. №91.

К работе по сварке допускаются лица не моложе 18 лет, прошедшие
медицинское освидетельствование, соответствующее обучение, ин­структаж, проверку знаний требований техники безопасности и име­ющие практические навыки по обслуживанию данного оборудования.

Во избежание ожогов, рабочие должны иметь спецодежду согласно
«Типовым отраслевым нормам бесплатной выдачи спецодежды, спе­цобуви и средств индивидуальной защиты работников машиностро­ительных и металлообрабатывающих производств», утв. Министер­ством труда и социального развития РФ от 16.12.97.

Для защиты органов слуха сварщику следует применять средства ин­дивидуальной защиты по ГОСТ Р 12.4.051.

Для защиты зрения от воздействия ультрафиолетовых и инфракрас­ных лучей пламени рабочие должны иметь защитные очки закрытого
типа по ГОСТ Р 2.4.013 со светофильтрами по ОСТ 21-6-87.

Работать при отсутствии средств пожаротушения на рабочих местах
запрещается.

При эксплуатации резака применение дефектных и составных рука­вов запрещается.

Работы с открытым пламенем должны осуществляться на расстоянии
не менее:

• 10 метров от переносных генераторов ацетилена и групп баллонов;

• 3,0 метра от газопроводов.

44

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 - Основные параметры резаков в зависимости

от установленных мундштуков

Номер мундштука

Показатель, размерность

Толщина разрезаемой

стали, мм

Давление кислорода, кгс/

2

см

Давление горючего газа,

2

кгс/см

Масса резака кг, не более

535мм (800мм) 1000 мм

Габаритные размеры, мм

РЗП-32 (РЗП-У1) РЗП-У2

Показатель, размерность

Толщина разрезаемой

стали, мм

Давление кислорода, кгс/

2

см

Давление горючего газа,

2

кгс/см

Масса резака кг, не более

535мм (800мм) 1000 мм

Габаритные размеры, мм

РЗП-32 (РЗП-У1) РЗП-У2

При работе на пропане PNM

Р0

(1/32’’)

3 - 10 10-25 25-75

Р1

(3/64’’)

Р2

(1/16’’)

Р3

(5/64’’)

75-

125

Р4

(3/32’’)

125-

175

Р5

(7/64’’)

175-

225

(1/8’’)

225-

300

3-5 5-7 5-7 5-7 5-7 5-7 5-7

0,2 0,25 0,3 0,35 0,4 0,45 0,5

0,7 (0,87) 1,0

535×50×110 (800×50×125) 1000×50×125

Номер мундштука

При работе на ацетилене ANM

0 1 2 3 4 5 6

3 - 10 10-25 25-75

75-

125

2-3,5 3-5 4-5,5 4,5-6 5-6,5 4,5-8

125-

175

175-

225

225-

300
7,5-

0,14 0,2 0,25 0,35 0,35 0,4 0,45

0,7 (0,87) 1,0

535×50×110 (800×50×125) 1000×50×125

Р6

8,5

5

4. КОМПЛЕКТ ПОСТАВКИ

Таблица 2 – Комплектация пропановых резаков

Резаки Мундштуки

РЗП-32

РЗП-32-У1

РЗП-32-У2

РЗП-32-Р

РЗП-32-Р-У1

РЗП-32-Р-У2

Резаки

Р2А-32

Р2А-32-У1

Р2А-32-У2

Р2А-32-Р

Р2А -32-Р-У1

Р2А -32-Р-У2

Пропановые PNM

0 1 2 3 4 5 6 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

Паспорт

Таблица 3 – Комплектация ацетиленовых резаков

Мундштуки

Ацетиленовые ANM

0 1 2 3 4 5 6 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

Паспорт

Упаковка

Упаковка

66

Таблица 4 – Комплектация комбинированных резаков

Мундштуки

Резаки

Р3П/Р2А-32

Р3П/Р2А-32-У1

Р3П/Р2А-32-У2

Р3П/Р2А-32-Р

Р3П/Р2А-32-Р-У1

Р3П/Р2А-32-Р-У2

Пропановые PNM Ацетиленовые ANM

0 1 2 3 4 5 0 1 2 3 4 5 6 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

1 1 1 1

Паспорт

Упаковка

5. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Резаки трёхтрубные с внутрисопловым смешением газов (именуемые
в дальнейшем - резаки) предназначены для ручной газокислородной
резки (раскроя) листового и сортового металла из низкоуглеродистых
сталей толщиной до 300 мм.

Основные параметры резаков соответствуют требованиям к резакам
типа Р2 и Р3.

Структура условного наименования при заказе резака:

Р Х - 3 Х - Х Х

тип резака :

• 2А – ацетиле­новый;

• 3П – пропано­вый;

комплектация:
(см. таблицу 2).

способ подачи
режущего кис­лорода:

• отсутствует –
вентильный;

• Р – рычаж­ный.

код длины реза­ка:

• отсутствует
– длина - 535
мм;

• У1 – длина –
800 мм;

• У2 – длина –
1000 мм.

7

6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

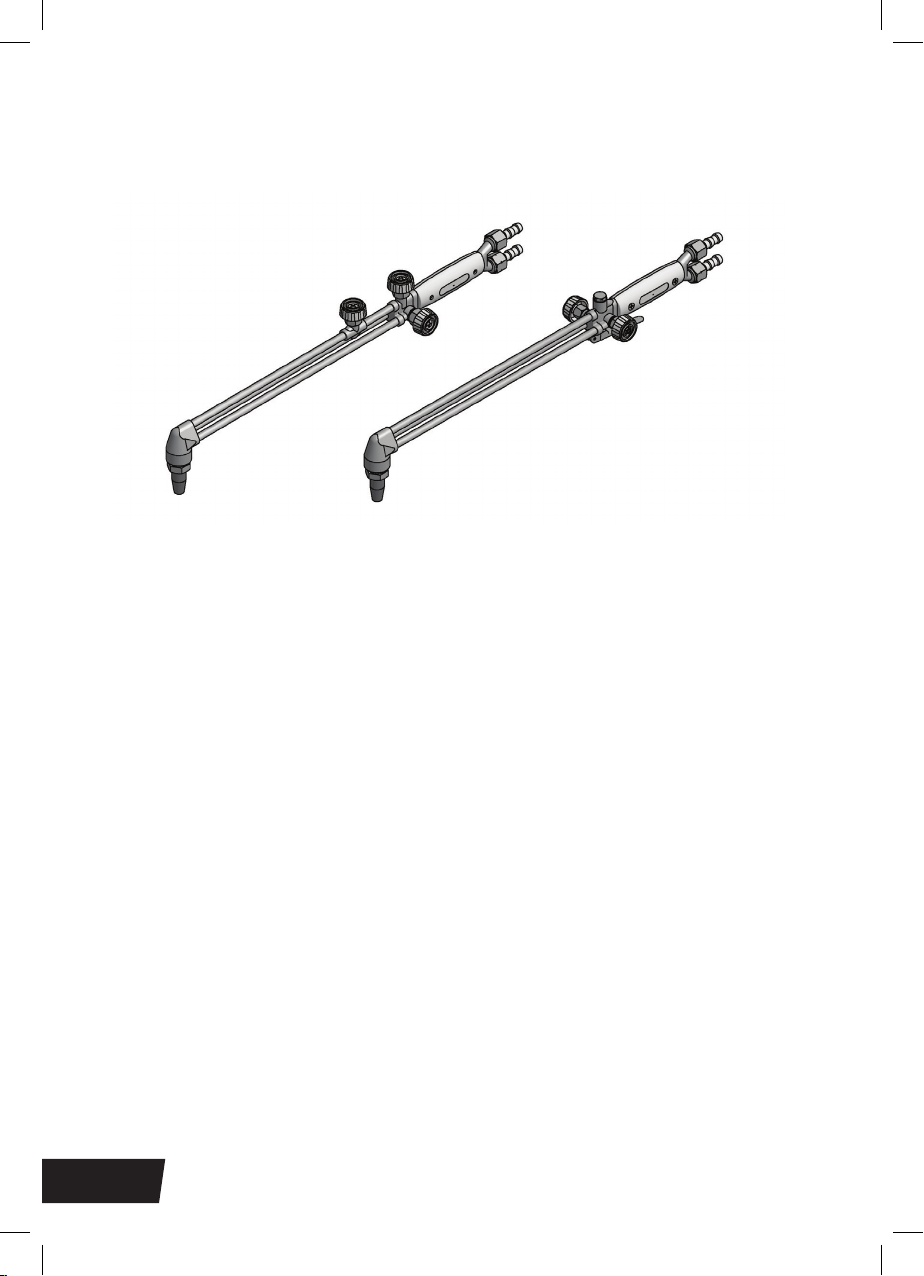

Резак состоит из головки, вентилей горючего газа (ГГ), подогреваю­щего кислорода (КП), режущего кислорода (КР) (или клапана с ры­чагом), ручки и присоединительного блока с гайками и ниппелями.
Все элементы резака соединены между собой трубками (соединение
неразборное).

Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через
ниппель, присоединенный к резаку гайкой, имеющей правую резьбу, и
далее через вентиль КП синего цвета в мундштук газосмесительный.

Горючий газ поступает в резак по рукаву (тип I по ГОСТ 9356-75)
через ниппель, присоединенный к резаку накидной гайкой с риской,
имеющей левую резьбу, и далее через вентиль ГГ красного цвета в
мундштук газосмесительный.

Подача кислорода в осевое отверстие внутреннего мундштука осу­ществляется вентилем КР либо клапаном с рычагом.

Регулировка расхода газов осуществляется соответствующими венти­лями.

Работа резака основана на нагреве металла до температуры плавле­ния с последующим сжиганием его в струе режущего кислорода.

Резак совместим, и может работать с газосмесительными мундштука­ми других фирм: Донмет, Корд, MESSER GREISHEIM, GCE и др.

88

7. ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ РЕЗАКА

Перед началом работы убедитесь в исправности оборудования и
проверьте герметичность присоединения рукавов, всех разъемных и
паяных соединений.

Установите рабочее давление газов в соответствии с таб.1 редуктора­ми на баллонах.

Откройте на 1/10 оборота вентиль подогревающего кислорода (КП)
и на 1/5 горючего газа (ГГ), зажгите горючую смесь. Отрегулируйте
вентилями резака “нормальное” пламя.

Пуск режущего кислорода осуществить открытием вентиля режущего
кислорода на 1/2 и более оборота либо нажатием рычага.

Выключение подачи газов производить в обратном порядке: горючий
газ, кислород.

Содержите резак в чистоте, периодически очищайте мундштуки от
нагара и брызг металла с помощью наждачного полотна или мелкого
напильника.

ВНИМАНИЕ! В соответствии с правилами по охране тру-

t

да ПОТ Р М 019-2001 между баллонными редукторами и
аппаратурой (резаками, горелками) следует устанавливать
предохранительные устройства, в том числе пламегася­щие. Производитель рекомендует устанавливать клапаны
обратные КО-3 и затворы предохранительные ЗП-3.

ВНИМАНИЕ! При возникновении обратного удара (горе-

t

ние горючей смеси внутри резака) немедленно закрыть
вентиль горючего газа, затем вентили режущего и подо­гревающего кислорода, охладить резак, удостовериться в
отсутствии повреждений резака, внутреннего и наружного
мундштуков, обратных клапанов и пламягасящих предо­хранительных устройств, газовых рукавов. Перед дальней­шей эксплуатацией необходимо прочистить инжекторное
устройство.

9

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На данную продукцию устанавливается гарантия 12 месяцев со дня
продажи.

По вопросам, связанным с гарантийным обслуживанием, обращайтесь
к фирме продавцу. В течение срока гарантии покупатель оборудо­вания имеет право бесплатно устранить дефекты оборудования или
обменять его на новое при условии, что дефект возник по вине произ­водителя.

Обязательно наличие оригинала гарантийного талона с печатями по­ставщика и фирмы-продавца. Копии талонов не дают права на гаран­тийный ремонт.

Техническое освидетельствование оборудования на предмет установ­ления гарантийного случая осуществляет производитель. Если неис­правность возникла по вине покупателя, гарантия аннулируется.

9. КОНТАКТНАЯ ИНФОРМАЦИЯ

Поставщик: ООО «Эрма» 197343, Санкт-Петербург, ул. Студенческая,

10, офис С7A; тел [phone], факс [phone],

1010

www.svarog-rf.ru, [e-mail]

Гарантийный талон №______

Печать поставщика Модель оборудования: Печать фирмы-

продавца

Серийный номер:

Фирма-продавец:

Дата продажи:

Заполняется представителем фирмы-продавца

11
