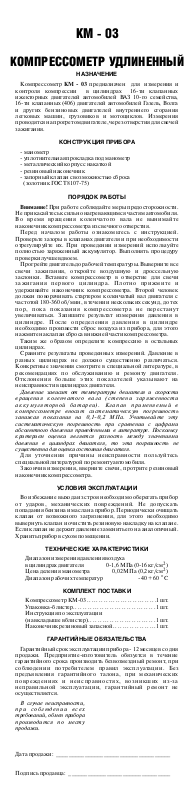

ÊÌ - 03

КОМПРЕССОМЕТР УДЛИНЕННЫЙ

НАЗНАЧЕНИЕ

Компрессометр предназначен для
контроля компрессии в цилиндрах 16-ти клапанных
ижекторных двигателей автомобилей ВАЗ 10-го семейства,
16-ти клапанных (406) двигателей автомобилей Газель, Волга
и других бензиновых двигателей внутреннего сгорания
легковых машин, грузовиков и мотоциклов. Измерения
проводятся на прогретом двигателе, через отверстия для свечей
зажигания.

- манометр

- уплотнительная прокладка под манометр

- металлический корпус с накаткой

- резиновый наконечник

- запорный клапан с возможностью сброса
(золотник ГОСТ 8107-75)

Внимание! При работе соблюдайте меры предосторожности.
Не прикасайтесь к сильно нагревающимся частям автомобиля.
Во время вращен ия коленчатого вала не вынимайте
наконечник компрессометра из свечного отверстия.

Перед началом работы ознакомьтесь с инструкцией.
Проверьте зазоры в клапанах двигателя и при необходимости
отрегулируйте их. При проведении измерений используйте
полностью заряженный аккумулятор. Выполнять процедуру
проверки лучше вдвоем.

Прогрейте двигатель до рабочей температуры. Выверните все
свечи зажигания, откройте воздушную и дроссельную
заслонки. Вставьте компрессометр в отверстие для свечи
за жи гания пе рв ог о ци ли нд ра . Плотно п ри жмите и
удерживайте наконечник компрессометра. Второй человек
должен поворачивать стартером коленчатый вал двигателя с
частотой 180-360 об/мин, в течении нескольких секунд, до тех
пор, по ка показ ания компрессометр а не пе рестанут
увеличиваться. Запишите результат измерения давления в
цилин дре. После определ ения давле ния в цилиндре
необходимо произвести сброс воздуха из прибора, для этого
нажмите на клапан сброса в нижней части компрессометра.

Таким же образом определите компрессию в остальных
цилиндрах.

Сравните результаты проведенных измерений. Давление в
разных цилиндрах не должно существенно различаться.
Конкретные значения смотрите в специальной литературе, в
рекомендациях по обслуживанию и ремонту двигателя.
Откло нения бо льше этих показ ателей у казывают на
неисправности в цилиндрах двигателя.

Давление зависит от температуры двигателя и скорости
вращени я колен ча то го ва ла (с те пе ни за ря женно ст и
акк у мул ято рн ой б ат ар еи) . К л ап ан п ри мен я ем ый в
компрессо мет ре вн осит сис тематическую по грешность
занижая показания на 0,1-0,2 МПа. Учитывайте эту
систематическую погрешность при сравнении с цифрами
абсолютного давления приведенными в литературе. Поскольку
критерием оценки является разность между значениями
давления в цилиндрах двигателя, то эта погрешность не
существенна для оценки состояния двигателя.

Для уточнения причины неисправности пользуйтесь
специальной литературой по ремонту автомобиля.

Закончив измерения, вверните свечи, протрите резиновый
наконечник компрессометра.

ÊÌ - 03 измерения и

КОНСТРУКЦИЯ ПРИБОРА

ПОРЯДОК РАБОТЫ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Во избежание выхода из строя необходимо оберегать прибор
от ударов, механических повреждений. Не допускать
попадания бензина и масла на прибор. Периодически очищать
клапан от возможного загрязнения, для этого необходимо
вывернуть клапан и очистить резиновую накладку на клапане.
Если клапан не держит давление заменить его на аналогичный.
Хранить прибор в сухом помещении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения давления воздуха
в цилиндрах двигателя 0-1,6 МПа (0-16 кг/см )
Цена деления манометра 0,02 МПа (0,2 кг/см )
Диапазон рабочих температур - 40 + 60 С

КОМПЛЕКТ ПОСТАВКИ

Компрессометр КМ-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 шт.

Упаковка-блистер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.

Инструкция по эксплуатации

(на вкладыше в блистер). . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.

Наконечник резиновый запасной. . . . . . . . . . . . . . . . . .1 шт.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации прибора - 12 месяцев со дня
продажи. Предприятие-изготовитель обязуется в течение
гарантийного срока производить безвозмездный ремонт, при
соблюдении потребит елем пра вил эксплуатации. Бе з
предъявления гарантийного талона, при механических
поврежден ия х и не исправн ос тя х, в озникших из -з а
неправильной эксплуатации, гарантийный ремонт не
осуществляется.

В случае неисправности,
п р и с обл юдении в се х
требований, обмен прибора
производи тся по м есту
продажи.
