ГЕНЕРАТОР СИГНАЛОВ
МЕГЕОН 02005
Паспорт
Оглавление
1. Введение .................................................................................. 3
2. Основные технические характеристики ................................. 3
3. Принцип работы ...................................................................... 5
3.1. Схема управления источником тока .................................... 5
3.2. Генератор прямоугольных волн .......................................... 5
3.3 Усилитель мощности ............................................................. 6
3.4. Цифровой измеритель частоты ........................................... 7
3.5. Источник питания ................................................................. 7
4. Описание панели ..................................................................... 8
5. Уход и обслуживание ............................................................ 11
6. Гарантийные обязательства .................................................. 12
7.Гарантийное обслуживание ................................................... 13
8. Перечень запасных частей и принадлежностей .................. 14
9. Паспорт ................................................................................... 15
2
1. Введение
Прибор является стабильным, широкополосным,
многофункциональным генератором сигналов, имеет
функциональный внешний вид; он характеризуется прочностью
конструкции и простотой в эксплуатации; может генерировать
синусоиду, треугольную волну, прямоугольную волну,
импульсную волну, имеет функцию управления частотой при
помощи регулирования напряжения, может осуществлять
одновременный вывод TTL / CMOS и стандартный вывод,
симметричность волны можно регулировать, может выдавать
обратный сигнал, может непрерывно регулировать постоянный
ток, измеритель частоты может быть использован для
отображения на внутреннем или внешнем дисплее. Устройство
может использоваться для обучения, в исследованиях и
лабораторных работах.
2. Основные технические характеристики
1. Диапазон частот
0,1 Гц – 5 МГц
2. Форма волны: синусоида, треугольная волна,
прямоугольная волна, пилообразная волна прямая и
обратная, импульсная волна прямая и обратная.
3. Прямоугольная волна: менее 50 нс
4. Синусоида:
1) Искажение: не более 1% (10 Гц – 100 кГц)
2) Частотная характеристика: 0,1 Гц – 100 кГц не более ±0,5
дБ
100 кГц – 5 МГц не более ±1 дБ
5. Вывод TTL/CMOS
1) Уровень: низкий уровень TTL не более 0,4 В, высокий
уровень 5В-14 В с возможностью плавной
регулировки.
2) Время нарастания: менее 100 нс.
3
6. Выход.
1) Сопротивление: 50 Ом ± 10%
2) Амплитуда: не менее 20 В p-р (без нагрузки)
3) Затухание: 20 дБ, 40 дБ
4) Смещения постоянного тока: 0- ± 10 В, плавная
регулировка
7. Диапазон регулировки симметрии: 90: 10-10: 90
8. Вход частоты, регулируемой напряжением
1) Входное напряжение: -5-0 В; ± 10%
2) Максимальное соотношение напряжения: 1000: 1
3) Входной сигнал: постоянный ток -1 кГц
9. Измерение частоты
1) Диапазон измерения: 1 Гц-20 МГц
2) Входной импеданс: не менее 1MОМ / 20 пФ
3) Чувствительность: 100 мВ ср. квадр.
4) Максимальный ввод: 150 В (переменный +
постоянный ток) (с аттенюатором)
5) Затухание ввода: 20 дБ
6) Погрешность измерения: менее 3x10-5 ± 1
10. Характеристики блока питания
1) Напряжение: 220 В± 10% (110 В± 10%, выбирается
пользователем)
2) Частота: 50 Гц ± 2 Гц
3) Мощность: 10 ВА (выбирается пользователем)
11. Условия окружающей среды
1) Температура: 0°C-40°C
2) Относительная влажность: не более 90%
3) Атмосферное давление: 86 кПа-104 кПа
12. Размеры (мм): 310 x 230 x 90
13. Вес: 2 ~ 3 кг
4
3. Принцип работы
Принцип работы показан на рисунке 1:
3.1. Схема управления источником тока
Эта часть схемы показана на рисунке 2, транзистор направлен на
VBE, за счет того, что замкнутый контур в интегральной схеме
нейтрализуется, то напряжение смещения Iверх.=Iнижн.=Vc/R
3.2. Генератор прямоугольных волн
Контроллер зубчатых - прямоугольных волн показан на рис.3.
Диодный контур регулирует зарядку и разрядку конденсатора С,
высокоскоростной управляемый компаратор диодного
переключателя (105-V111) открывается и закрывается. При
высоком уровне в точке В V107
V109 открываются, V105 и V111
,
закрываются, источник тока заряжает конденсатор C. При
низком уровне в точке В V105 и V111 открываются, V107, V109
закрываются, конденсатор C разряжается и так процесс
повторяется. Из точки А выходит зубчатая волна, из точки В
прямоугольная, если одновременно изменяются Iверх. и Iнижн.,
также изменяется частота колебаний волн, изменения в
интегрирующем конденсаторе тоже может изменить частоту.
5
Рис. 2
Рис. 3

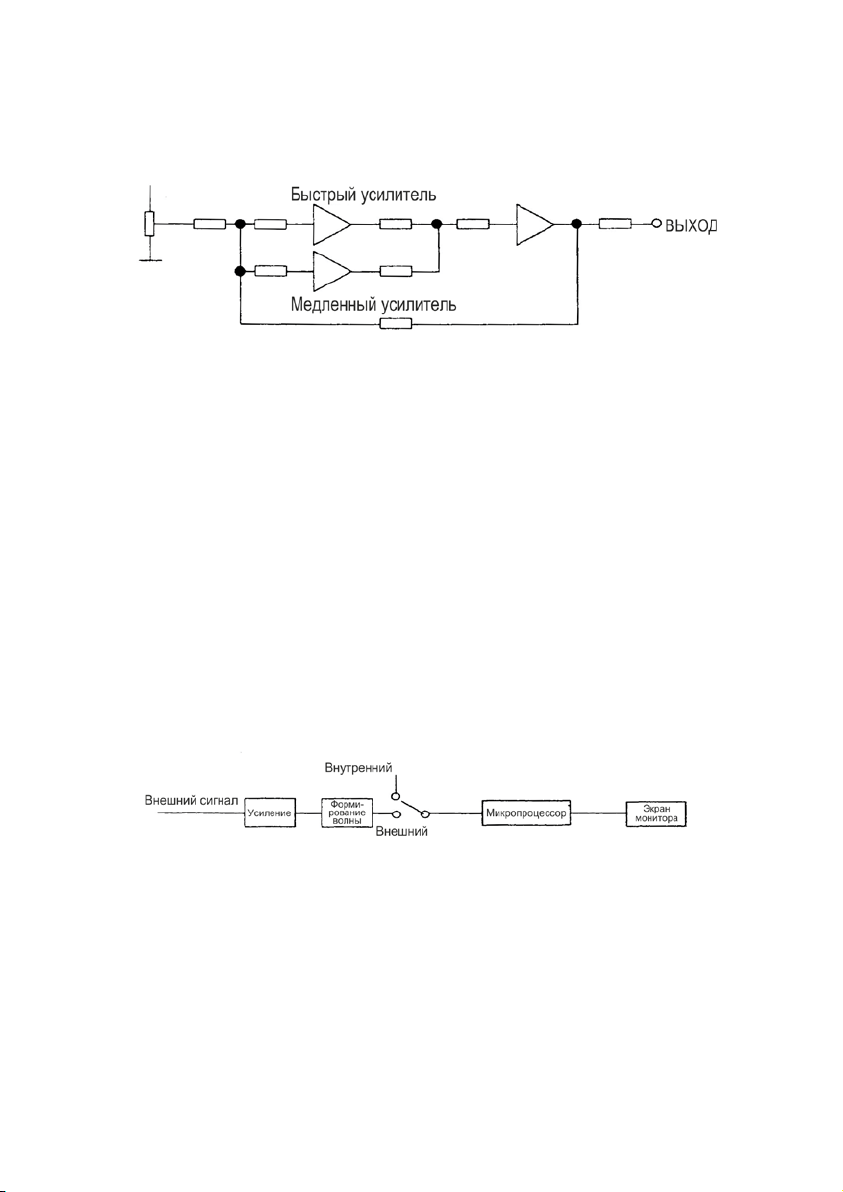

3.3 Усилитель мощности
Для обеспечения высокой скорости нарастания выходного
напряжения и хорошей стабильности, усилитель сделан
6
двухканальным (рисунок 4), вся схема усилителя имеет свойства
инвертирования.
Рис.4
3.4. Цифровой измеритель частоты
Схема включает широкополосный усилитель, задатчик
прямоугольной формы, микроконтроллер, ЖКИ и другие
компоненты (рисунок 5), когда частотомер установлен в
положение «Внешнее измерение», внешний входной сигнал
преобразуется в прямоугольный и усиливается, затем попадает
на измеритель частоты, и в конце результат отображается на
индикаторе. При внутреннем измерении сигнал идет прямо
измеритель частоты, время срабатывания затвора, дробные
числа, Гц и кГц определяются процессором.
Рис. 5
3.5. Источник питания
Прибор получает питание трех типов источников: ±23, ±17 и +5В.
Основной источник стабилизированного питания ±17В, +5В
поступает от платы 7805, ±23В поступает на усилитель.
7
Конструктивные особенности.
№
Обозна
панели
Наименование
Назначение
1
POWER
Выключатель
питания
Включение и выключение
прибора
2
FUNCTI
Выбор формы
1 Выбор формы волны
импульсную волну
3
RANGE
Выбор частоты
В сочетании с «8» можно
выбирать рабочую частоту
Прибор состоит из металлического корпуса, достаточно
прочного, лицевая панель пластмассовая, прибор компактный и
легкий, элементы (включая кнопки) смонтированы на печатной
плате, ручки регулировки удобно расположены. Для ремонта
можно демонтировать заднюю крышку.
4. Описание панели
1. Назначение элементов управления на лицевой панели.
п/п
чения
на
ON
волны
Рис. 6
2 В сочетании с SYM, INV
можно получить прямую,
обратную пилообразную и
8
№
п/п
Обозна
панели
Наименование
Назначение
4
Hz
Единица
частоты
Индикация частоты,
индикаторе
5
kHz
Единица
частоты
Индикация частоты,
индикаторе
6
GATE
Индикатор
затвора
Этот индикатор мигает во
время работы
7 Цифровой ЖКИ
6 индикаторов показывают
частоту
8
FREQ
Регулятор
частоты
Регулятор частоты (нажать)
9
EXT -
При ослаблении
рабочую частоту
Выбор ослабления
10
CORNTE
R
Ввод
частотомера
Ввод внешнего сигнала
11
PULL.SY
Регулятор косой
Вытянуть этот регулятор, с
волна.
12
VCF IN
Ввод частоты,
напряжением
Ввод внешнего управления
13
PULL DC
OFFSET
Регулятор
постоянного
Вытянуть этот регулятор, с
его помощью можно
чения
на
20dB
W
измерения
измерения
внешнего
сигнала 20 дБ в
сочетании с «3»
можно выбирать
волны,
импульсной
волны
работает при горящем
работает при горящем
внешнего сигнала, в
нажатом состоянии
ослабление 20 дБ
его помощью можно
изменять симметрию
волны, генерировать косую
и импульсную волну,
вернуть регулятор на место
- будет симметричная
регулируемой
частотой
9
№
п/п
Обозна
панели
Наименование
Назначение
тока
изменять работу
постоянный ток равен 0.
14
TTUCM
Выход TTL/CMOS
Форма выходной волны
качестве синхронизатора.
15
PULL TO
Регулировка
Вытянуть этот регулятор -
регулируемой амплитудой
16
OUT
PUT
Вывод сигнала
Вывод сигнала,
сопротивление 50 Ом
17
ATTENU
Ослабление
сигнала
Нажать - ослабление 20дБ-
18
PULL
Выключатель
1) В сочетании с «11»
амплитуду
19
FINE
Тонкая
частоты
В сочетании с «8» можно
частоты
20
OVFL
Индикация
Индикация превышения
чения
на
постоянного тока,
вращение по часовой
стрелке - прямо, против
часовой стрелки - обратно,
вернуть на место -
OSOUT
TTL
CMOS
LEVEL
ATOR
AMPL/I
NV
TTL/CMOS
выходного
косой волны
Регулятор
амплитуды
TTL/CMOS, импульсы
можно использовать в
можно получить
импульсную волну TTL
Вернуть на место импульсную волну CMOS с
40дБ
в вытянутом
положении волна
обратная.
2) Можно
регулировать
регулировка
делать тонкую регулировку
10
№
п/п
Обозна
панели
Наименование
Назначение
превышения
частоты
Прибор может работать постоянно. Рекомендуется раз в три
месяца проводить его калибровку. Порядок калибровки:
Симметричность волны, смещение постоянного тока
генерируются при невытянутых ручках, умножение частоты
поставить в положение 1K, индикацию частоты 5 кГц или 2 кГц,
медленно вращать потенциометр RP105, RP112, RP113, чтобы
искажения стали минимальными. С помощью потенциометра
отрегулировать частоту до 500Гц или 200Гц, отрегулировать
RP104, чтобы искажения стали минимальными. Повторить эти
операции несколько раз, искажение всего частотного диапазона
(100 Гц- 100 кГц) должно быть менее 1%.
2) Реакция прямоугольной волны.
Рабочую частоту довести до 1 МГц, отрегулировать CI74, чтобы
прямоугольная волна имела лучшую переходную
характеристику.
3) Регулировка точности измерителя частоты.
Переключить измеритель частоты в положение «Внешний
источник (ЕХТ)», дать ему эталонный сигнал 20 МГц,
отрегулировать C214, чтобы на экране было 20000,0 кГц.
4) Регулировка чувствительности измерителя частоты.
Амплитуда выходного сигнала 100 мВ ср. квадр., на внешний
ввод подать эталонный синусоидный сигнал 20 МГц, затвор
поставить 0,01 с, отрегулировать C115, чтобы на экране
отображалось 20000,0 кГц.
чения
на
5. Уход и обслуживание
1) Регулировка изменения синусоиды.
11
3. Устранение неисправностей
Чтобы устранять неисправности нужно хорошо знать
принцип работы прибора и схему блока питания. Неисправность
нужно искать в следующей последовательности: блок питания генератор волн - плата синусоидной волны - усилитель
мощности – измеритель частоты - индикатор. Ремонт
производится способом замены отдельных деталей или платы
целиком.
6. Гарантийные обязательства
Компания «МЕГЕОН» предоставляет полное гарантийное
обслуживание конечному пользователю и торговым
посредникам. Согласно генеральному гарантийному
обязательству компании «МЕГЕОН» в течение одного года со
дня приобретения прибора при условии правильной
эксплуатации его гарантирует отсутствие дефектов качества
применяемых при изготовлении материалов или самого
изготовления.
Данное гарантийное обязательство имеет силу только на
территории страны приобретения и только в случае
приобретения у официального представителя или дилера.
«МЕГЕОН» оставляет за собой право проверки претензий,
связанных с гарантийным обязательством, в целях определения
степени применимости настоящего гарантийного обязательства.
Данная гарантия не распространяется на плавкие
предохранители и компоненты разового использования, а также
на любые изделия или их части, отказ или повреждение которых
вызван одной из следующих причин:
1. в результате небрежного использования или использования с
отклонением от руководства по эксплуатации;
2. в результате неправильного ремонта или модификации
12
лицами, не являющимися персоналом сервисных служб
«МЕГЕОН»;
3. в результате форс-мажорных обстоятельств, например,
пожар, наводнение или иное стихийное бедствие;
4. в результате транспортировки, перемещения или падения
после покупки прибора.
7.Гарантийное обслуживание
Для получения обслуживания следует предоставить следующую
информацию:
1. адрес и информация для контакта;
2. описание проблемы;
3. описание конфигурации изделия;
4. код модели изделия;
5. серийный номер изделия (при наличии);
6. документ, подтверждающий покупку;
7. информацию о месте приобретения изделия.
Пожалуйста, обратитесь с указанной выше информацией к
дилеру или в компанию «МЕГЕОН». Прибор, отправленный без
указанной выше информации будет возвращен клиенту.
1) Части без гарантийного срока:
Дисплей, батарейки, датчик, пластиковый корпус.
Особые заявления:
1) Ремонт или модернизация прибора могут быть
выполнены только нашими специалистами, не пытайтесь
самостоятельно вносить изменения в прибор или
ремонтировать его.
2) Утилизируйте использованные батарейки в
соответствии с действующими требованиями и нормами
вашей страны проживания.
Внимание:
Любые изменения в конструкции прибора недопустимы,
13
любые ремонтные операции должны проводиться
уполномоченным персоналом, не пытайтесь
модифицировать или отремонтировать прибор
самостоятельно.
8. Перечень запасных частей и принадлежностей
Инструкция 1 шт.
Провод (50 ОМ измерительный) 1 шт.
Провод (BNC) 1 шт.
Предохранитель плавкий (0,5 А) 2 шт.
Провод питания 1 шт.
14
Loading...
