МАССА-К TB-5040N- 200.2-А, TB-5040N- 200.2-АВ3, TB-5040N- 32.2-АВ3n, TB-5040N- 200.2-АВ3n, TB-5040N- 32.2-А User guide

ВЕСОВЫЕ ТЕРМИНАЛЫ

A, A(RUEW), AB, AB(RUEW)

ОГЛАВЛЕНИЕ

1. ВВЕДЕНИЕ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМИНАЛОВ

3. КОНСТРУКЦИЯ

3.1. КОНСТРУКЦИЯ ТЕРМИНАЛОВ А И А(RUEW)

3.2. КОНСТРУКЦИЯ ТЕРМИНАЛОВ АB И АB(RUEW)

3.3. НАЗНАЧЕНИЕ КНОПОК КЛАВИАТУРЫ

4. УСТАНОВКА ТЕРМИНАЛОВ

4.1. КРЕПЛЕНИЕ ТЕРМИНАЛОВ А, А(RUEW) НА СТОЙКЕ И СТЕНЕ

4.2. КРЕПЛЕНИЕ ТЕРМИНАЛОВ АВ, AВ(RUEW) НА СТОЙКЕ И СТЕНЕ

5. ПОДГОТОВКА К РАБОТЕ

6. УСТАНОВКА И КОНТРОЛЬ ПАРАМЕТРОВ

6.1. МЕНЮ УСТАНОВКИ ПАРАМЕТРОВ

6.2. МЕНЮ КОНТРОЛЯ ПАРАМЕТРОВ

7. ВЗВЕШИВАНИЕ ТОВАРА

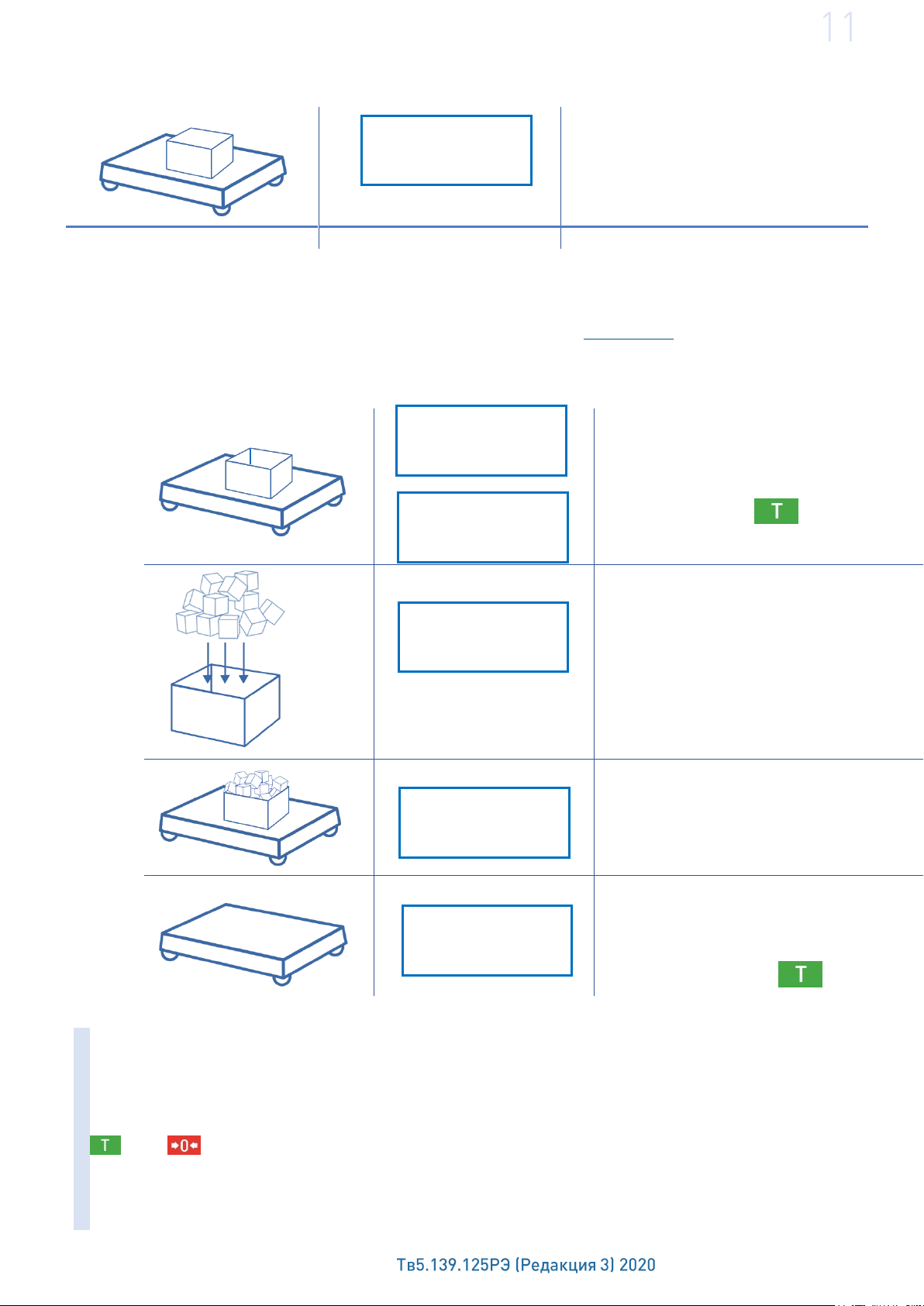

7.1. ВЗВЕШИВАНИЕ ТОВАРА В ТАРЕ

7.2. ПОДСЧЕТ СУММАРНОЙ МАССЫ ТОВАРОВ ПРИ НЕСКОЛЬКИХ ВЗВЕШИВАНИЯХ

8. ДОПОЛНИТЕЛЬНЫЕ РЕЖИМЫ РАБОТЫ

8.1. УСТАНОВКА РЕЖИМА РАБОТЫ

8.2. СЧЕТНЫЙ РЕЖИМ

8.3. РЕЖИМ ПРОЦЕНТНОГО ВЗВЕШИВАНИЯ

8.4. РЕЖИМ КОНТРОЛЯ МАССЫ

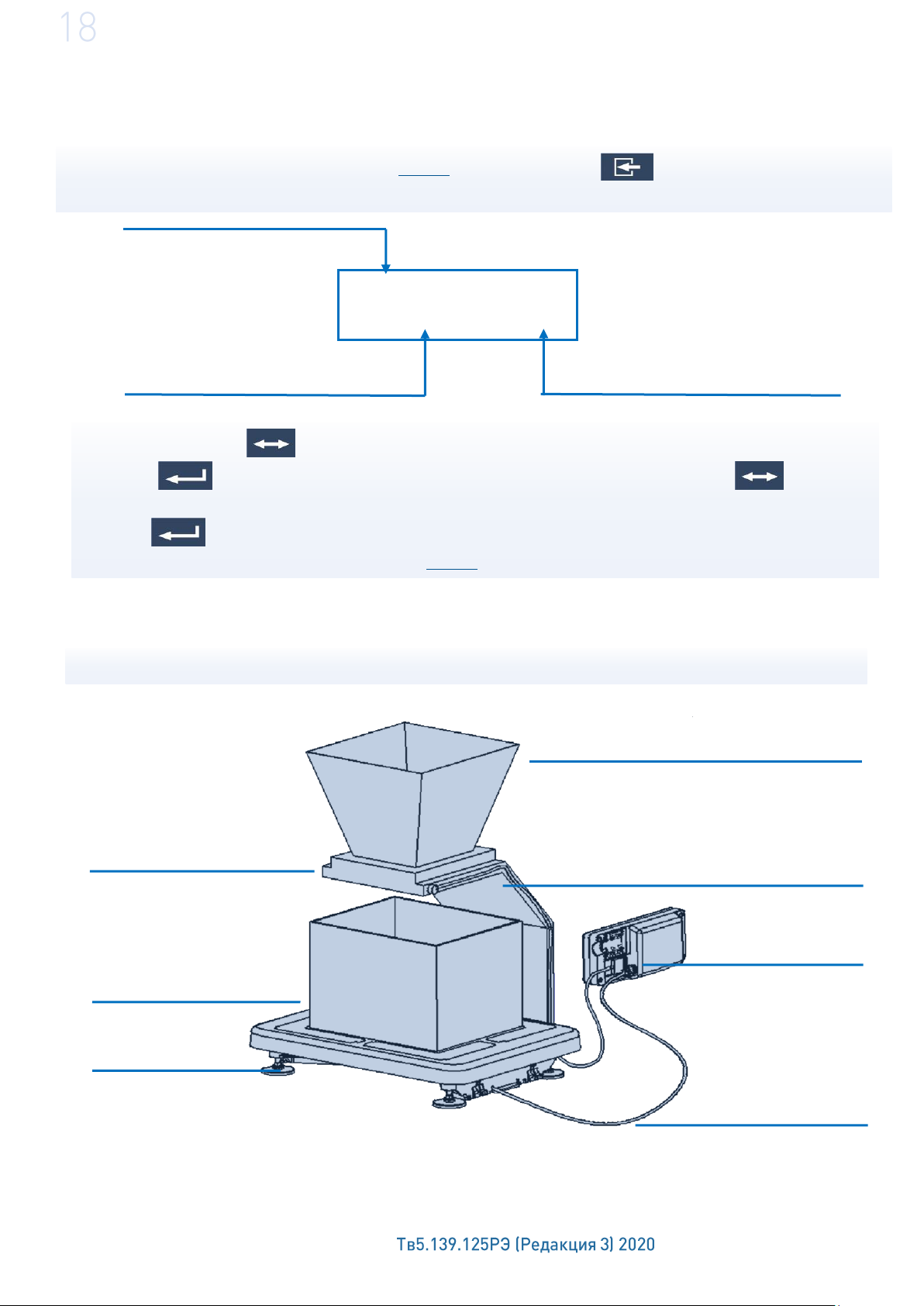

8.5. РЕЖИМ УПРАВЛЕНИЯ УСТРОЙСТВАМИ ДОЗИРОВАНИЯ (КРОМЕ АВ)

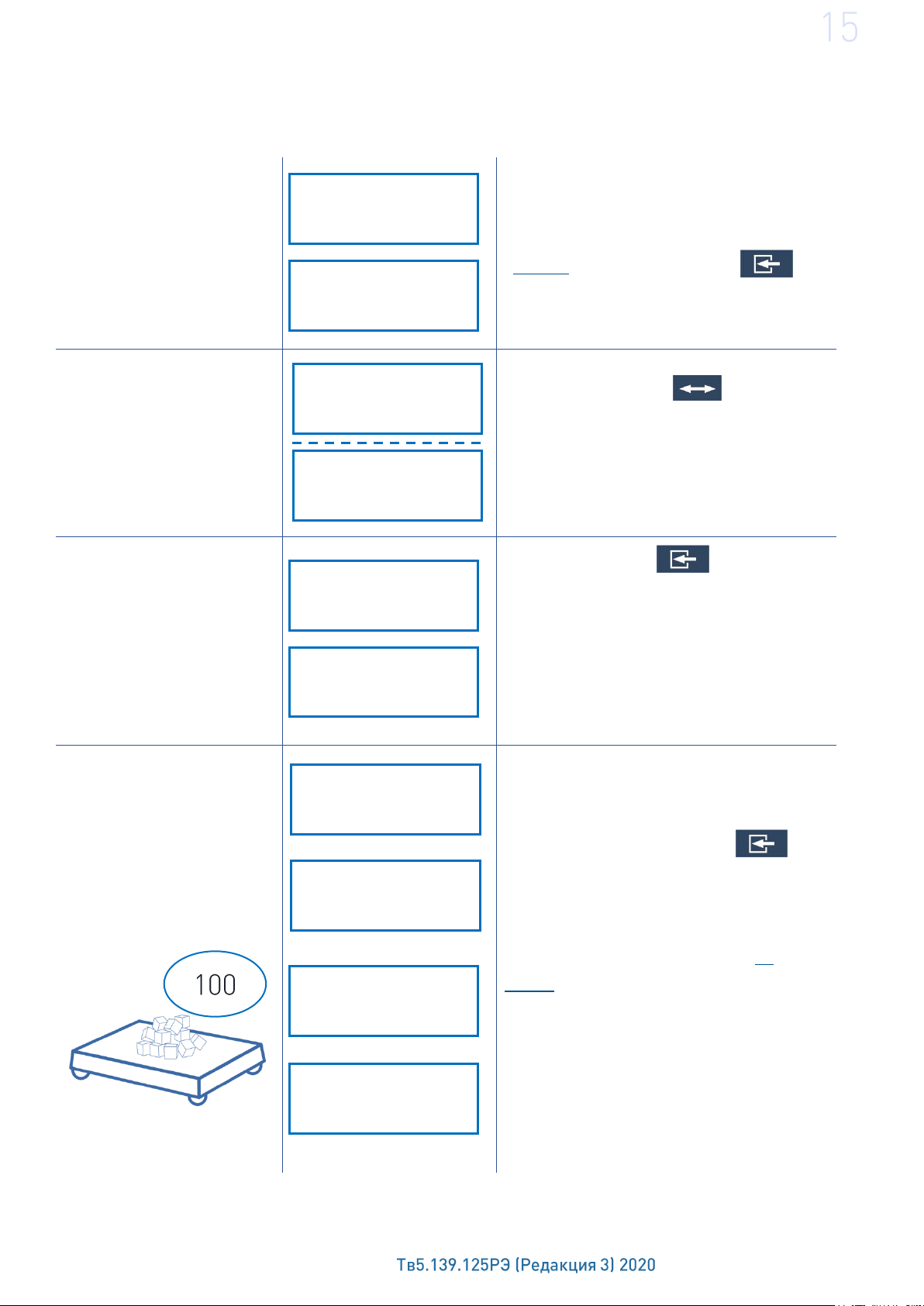

9. ЮСТИРОВКА МОДУЛЕЙ ВЗВЕШИВАЮЩИХ СЕРИЙ MK, TB И 4D

9.1. ПОДГОТОВКА МОДУЛЕЙ К ЮСТИРОВКЕ

9.2. ПОРЯДОК ПРОВЕДЕНИЯ ЮСТИРОВКИ

10. ИНТЕРФЕЙСЫ ТЕРМИНАЛОВ

10.1. РАБОТА ПО ИНТЕРФЕЙСУ USB

10.2. РАБОТА ПО ИНТЕРФЕЙСУ RS-232

10.3. РАБОТА ПО ИНТЕРФЕЙСУ ETHERNET

10.4. РАБОТА ПО ИНТЕРФЕЙСУ WI-FI

11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

1. ВВЕДЕНИЕ

Весовые терминалы А, A(RUEW),
АВ, AB(RUEW) предназначены для
работы с цифровыми модулями
взвешивающими серий ТВ, 4D и
МК.

Совместно с модулями, терминалы
образуют весы среднего класса
точности по ГОСТ Р 53228-2008.

Терминалы подключаются к
модулям всех серий, без каких­либо предварительных настроек.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМИНАЛОВ

*При работе с включенным режимом энергосбережения на модулях взвешивающих серий ТВ и МК.

3. КОНСТРУКЦИЯ

Индикатор

нулевой массы

Цифровой
индикатор

(светодиодный)

Индикатор

работы с тарой

Индикатор сети

Клавиатура

Разъем

интерфейса

RS-232

Выключатель

Разъём

подключения

модуля

Разъём

подключения

адаптера

Индикатор сети

Индикатор:

- заряда

аккумулятора

- работы с тарой

- нулевой массы

- стабилизации

веса

Цифровой

индикатор

(жидкокристал

лический)

Клавиатура

Разъём

подключения

модуля

Выключатель

Разъём

подключения

адаптера

Разъем интерфейса

USB

Разъем

интерфейса

Ethernet

Разъем интерфейса

RS-232

Передняя панель терминала А

Вид сзади терминала А

Передняя панель терминала А(RUEW)

Вид сзади терминала А(RUEW)

3.1. Конструкция терминалов А и А(RUEW)

Цифровой
индикатор

(светодиодный)

Индикатор

нулевой

массы

Индикатор

работы с

тарой

Разъём

подключения

модуля

Индикация

стабилизации

веса

Индикатор

сети

Разъем

интерфейса

Ethernet

Разъем

интерфейса

USB

Разъем

интерфейса

RS-232

Разъём

подключения

адаптера

Антенна Wi-Fi

Передняя панель терминалов AB и AB(RUEW)

3.2. Конструкция терминалов АB и АB(RUEW)

Вид снизу терминала AB

Вид снизу терминала АB(RUEW)

3.3. Назначение кнопок клавиатуры

Основные функции кнопок

Установка нуля весов

Выборка массы тары

Просмотр суммарной массы
взвешиваемого товара

Суммирование результата
взвешивания

Вход в меню установки и контроля
параметров

Выключатель (только для
терминалов АВ и АB(RUEW)

Дополнительные функции кнопок

Переход в режим контроля массы
(режим компаратора)

Переход в счётный режим

Переход в режим процентного
взвешивания

Установка значений в
дополнительных режимах работы
весов

Выбор значения

Ввод

на стойке весов МК и ТВ

на стойке весов 4D

на стене и столе

на круглой стойке весов

4. УСТАНОВКА ТЕРМИНАЛОВ

4.1. Крепление терминалов А, А(RUEW) на стойке и стене

4.2. Крепление терминалов АВ, AВ(RUEW) на стойке и стене

Подключить кабель взвешивающего модуля к терминалу (модули серий МК и
ТВ) или через переходной кабель (модули серии 4D).

Перед включением весы должны быть не нагружены, а платформа не
касаться посторонних предметов.

Вставить штекер адаптера в разъём терминала и подключить адаптер в сеть.
Засветится индикатор сети. Одновременно с подключением к сети начнется
заряд аккумулятора.

Включить весы. По окончании теста, весы покажут номер версии
программного обеспечения датчика взвешивающего (U_38.1.6), контрольную
сумму (17F379) и включатся в рабочий режим.

При ненагруженных весах, индикатор «⇾0⇽» должен быть засвечен. Если
индикатор «⇾0⇽» не светится, необходимо нажать кнопку . Контроль
состояния ненагруженных весов должен осуществляться как при включении,
так и в процессе работы с весами.

на стойке весов МК и ТВ

на стойке весов 4D

на стене

весов

1

2

3

4

5

на круглой стойке

5. ПОДГОТОВКА К РАБОТЕ

6. УСТАНОВКА И КОНТРОЛЬ ПАРАМЕТРОВ

Звуковой сигнал

Яркость подсветки /для A(RUEW)/

Спящий режим

Фильтр

Протокол обмена по RS-232/кроме АВ/

Заряда аккумулятора

Код юстировки

Версия ПО терминала

Включить терминал и во время прохождения теста индикации нажать кнопку
(п. 3.1 и п. 3.2. Весы перейдут в меню установки параметров. Кнопкой выбрать
нужный параметр, кнопкой войти в режим его установки. Кнопкой

установить значение параметра.

Нажатием кнопки терминал возвращается в меню установки параметров,
повторным нажатием - в рабочий режим.

Включение

питания

Тест

индикаци

Рабочий

режим

Установка параметров терминала

Установка параметров терминала

6.1. Меню установки параметров

6.1.1. Звуковой сигнал

В меню установки параметров выбрать «Sound»

Установить «On» или «OFF».

Выбрать «LiGHt»

Установить нужное значение яркости (от 0 до 4)

Выбрать «SLEEP»

Установить «On» или «OFF»

Выбрать «FILtr»

Установить «Stat» или «dYn»

Выбрать «rS-232»

Включает (отключает) звуковой сигнал, сопровождающий нажатие кнопок и ряд

сообщений на терминале.

6.1.2. Яркость подсветки (для терминалов A(RUEW))

Устанавливает 5 градаций яркости подсветки терминала. Значение 0 - подсветка
отключена, 4 - максимальная яркость. Чем ярче подсветка, тем больше
энергопотребление терминала.

6.1.3. Спящий режим

Позволяет увеличить время автономной работы весов за счёт автоматического
выключения подсветки терминала и отключения питания модуля после 20-секундного
простоя весов.

6.1.4. Фильтр

Устанавливает один из двух видов цифровых фильтров обработки сигнала
взвешивания:

- «StAt» для взвешивания статических товаров;

- «dYn» для взвешивания движущихся грузов типа животных, человека и т.д.

Для фильтра «dYn» точность взвешивания может быть хуже, а время взвешивания

больше чем для фильтра «StAt».

6.1.5. Протокол обмена по RS-232 (кроме АВ)

Устанавливает протокол обмена терминала с внешним устройством,
подключенным по интерфейсу RS-232 . По другим интерфейсам, все описанные в

п.10 протоколы поддерживаются автоматически.
